vacon nx

Convertidores de frequencia

active front end (afe)

manual de aplicación

vacon • 1

ÍNDICE

Documento: DPD01622A

Código de software: ARFIFF02V134

Fecha de publicación: 1/8/14

1. Introducción.....................................................................................................3

2. Problemas de compatibilidad de la aplicación de AFE .....................................4

3. Unidades AFE...................................................................................................5

3.1 500 Vac unidades Refrigeración por aire...........................................................................5

3.2 690 Vca unidades Refrigeración por aire...........................................................................6

3.3 500 Vca unidades Refrigeración líquida ............................................................................7

3.4 690 Vca unidades Refrigeración líquida ............................................................................8

4. Funcionamiento ...............................................................................................9

4.1 Control de contactor principal...........................................................................................9

4.2 Instrucciones de inicio rápido..........................................................................................10

5. CONTROL E/S .................................................................................................13

6. Principio de funcionamiento ..........................................................................15

7. Aplicación de AFE – monitorizar los valores.................................................. 16

7.1 Valores de supervisión.....................................................................................................17

7.1.1 Monitorización 1...............................................................................................................17

7.1.2 Valores de monitorización 2 ............................................................................................18

7.1.3 Valores de monitorización del bus de campo..................................................................18

7.1.4 Valores de monitorización E/S.........................................................................................18

7.1.5 Valores de monitorización de la unidad ..........................................................................19

7.1.6 Valores de monitorización 1 ............................................................................................19

7.1.7 Valores de monitorización 2 ............................................................................................21

7.1.8 Valores de monitorización del bus de campo..................................................................21

7.1.9 Valores de monitorización E/S.........................................................................................29

7.1.10 Valores de monitorización de la unidad ..........................................................................30

8. Lista de parámetros de aplicación de AFE .....................................................31

8.1 Parámetros básicos .........................................................................................................32

8.2 Gestión de referencia.......................................................................................................33

8.3 Señales de entrada ..........................................................................................................34

8.3.1 Entradas digitales ............................................................................................................34

8.3.2 Entradas analógicas.........................................................................................................35

8.4 Señales de salida .............................................................................................................36

8.4.1 Salidas digitales ...............................................................................................................36

8.4.2 Salida analógica 1 ............................................................................................................36

8.5 Ajustes de límites.............................................................................................................38

8.5.1 Lím. intensidad.................................................................................................................38

8.5.2 Límite de potencia............................................................................................................38

8.5.3 Marcha Parada automática..............................................................................................38

8.5.4 Tensión CC .......................................................................................................................38

8.6 Parámetros de control del convertidor ...........................................................................39

8.7 Parámetros de control.....................................................................................................40

8.8 Parámetros del bus de campo.........................................................................................41

8.9 Protecciones ....................................................................................................................42

8.9.1 General.............................................................................................................................42

8.9.2 PT-100 ..............................................................................................................................43

8.9.3 Fallo de puesta a tierra....................................................................................................43

8.9.4 Bus de campo...................................................................................................................43

8.10 Parámetros de restablecimiento automático .................................................................44

8.11 Control DIN ID ..................................................................................................................45

8.12 Control de panel...............................................................................................................46

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 2

8.13 Menú de sistema..............................................................................................................47

8.14 Tarjetas de expansión ......................................................................................................48

9. Descripción de parámetros............................................................................ 49

9.1 Parámetros básicos .........................................................................................................49

9.2 Gestión de referencia.......................................................................................................50

9.3 Señales de entrada ..........................................................................................................52

9.3.1 Entradas digitales ............................................................................................................52

9.3.2 Entradas analógicas.........................................................................................................54

9.4 Señales de salida .............................................................................................................55

9.4.1 Salidas digitales ...............................................................................................................55

9.4.2 Salidas analógicas ...........................................................................................................55

9.5 Ajustes de límites.............................................................................................................57

9.5.1 Límites de corriente.........................................................................................................57

9.5.2 Límites de potencia..........................................................................................................57

9.5.3 Función Parada Marcha automática................................................................................57

9.5.4 Parámetros de límite de tensión de CC...........................................................................58

9.6 Control de la unidad.........................................................................................................59

9.6.1 Control de la unidad.........................................................................................................61

9.7 Parámetros del bus de campo.........................................................................................62

9.8 Protecciones ....................................................................................................................63

9.8.1 Temperatura PT100 .........................................................................................................65

9.8.2 Fallo de puesta a tierra....................................................................................................65

9.8.3 Bus de campo...................................................................................................................66

9.9 Rearranque automático ...................................................................................................67

9.10 Control DIN ID ..................................................................................................................68

9.11 Control de panel...............................................................................................................69

10. Perfil del bus de campo para el convertidor regenerativo Vacon ..................70

10.1 Señales del sistema de anulación al convertidor regenerativo Vacon ...........................70

10.2 Señales del convertidor Vacon al sistema de anulación.................................................71

10.3 Palabra de control principal ............................................................................................72

10.4 Control de referencia del bus de campo .........................................................................74

10.5 Palabra de control principal (en DeviceNet) ...................................................................76

10.6 Palabra de estatus principal............................................................................................77

10.7 Palabra de fallo 1 .............................................................................................................79

10.8 Palabra de fallo 2 .............................................................................................................80

10.9 Palabra de advertencia 1 .................................................................................................81

10.10 Palabra de control auxiliar ..............................................................................................82

10.11 Palabra de control auxiliar (en DeviceNet) .....................................................................83

10.12 Control de referencia del bus de campo (Device net) .....................................................84

10.13 Palabra de estado aux ID 1163 ........................................................................................86

10.14 Palabra de estado (Aplicación) ID 43 ...............................................................................87

11. Códigos de fallo..............................................................................................89

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Introducción vacon • 3

11280.emf

1. INTRODUCCIÓN

La unidad de AFE es un convertidor de potencia regenerativo para la línea de productos de accionamientos con bus de CC.

La unidad de AFE se utiliza con hardware convertidor y software especial. Se necesitan un filtro L(CL) y un circuito de carga externos. Esta unidad se selecciona en casos en que se requiera bajos armónicos. La conexión del convertidor de AFE se ha descrito en Figura 1.

La aplicación regenerativa es sencilla y flexible de utilizar debido a sus versátiles funciones de bus de campo. Los parámetros de la aplicación regenerativa se explican en el Capítulo 8.

La configuración E/S básica del convertidor de AFE consta de tarjetas de opción OPT-A1 y OPT-A2. La configuración E/S básica se ha descrito en Tabla 5. Se puede usar una tarjeta de opción OPT-B5 si se necesitan salidas digitales adicionales. La configuración se ha descrito en Tabla 6.

El lugar de control predeterminado (P3.1) del convertidor de AFE es el teclado. Esta aplicación requiere placa de control NXP 661 o 761.

Figura 1. Conexión de AFE

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 4 Problemas de compatibilidad de la aplicación de AFE

2. P

V134

-No hay problemas de compatibilidad. NOTA: Al actualizar la aplicación no utilice la función de descarga del parámetro NCDrive.

En su lugar, cargue los parámetros desde la unidad y haga una comparativa con el archivo de parámetros antiguo. La aplicación está en constante desarrollo y los valores predeterminados de los parámetros cambian. Si los parámetros se descargan directamente en el convertidor, se perderán los valores predeterminados mejorados.

ROBLEMAS DE COMPATIBILIDAD DE LA APLICACIÓN DE

AFE

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Unidades AFE vacon • 5

3. UNIDADES AFE

3.1 500 Vac unidades Refrigeración por aire

Tabla 1. 500 Vac unidades Refrigeración por aire

Unidad

Código

NXA_0261 5 A0T02SF 1xFI9 261 205 NXA_0460 5 A0T02SF 1xFI10 460 385 NXA_1300 5 A0T02SF 1xFI13 1300 1150

Tam año de

bastidor

IL-cont [A] IH-cont [A]

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 6 Unidades AFE

3.2 690 Vca unidades Refrigeración por aire

Tabla 2. 690 Vca unidades Refrigeración por aire

Unidad

Código

NXA_0170 6 A0T02SF 1xFI9 170 144 NXA_0325 6 A0T02SF 1xFI10 325 261 NXA_1030 6 A0T02SF 1xFI13 1030 920

Tam año de

bastidor

IL-cont [A] IH-cont [A]

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Unidades AFE vacon • 7

3.3 500 Vca unidades Refrigeración líquida

Tabla 3. 500 Vca unidades Refrigeración líquida

Unidad

Código Tamaño Ith-cont [A] IL-cont [A] IH-cont [A]

NXA01685A0T02WS CH5 168 153 112 NXA02055A0T02WS CH5 205 186 137 NXA02615A0T02WS CH5 261 237 174 NXA03005A0T02WF CH61 300 273 200 NXA03855A0T02WF CH61 385 350 257 NXA04605A0T02WF CH62 460 418 307 NXA05205A0T02WF CH62 520 473 347 NXA05905A0T02WF CH62 590 536 393 NXA06505A0T02WF CH62 650 591 433 NXA07305A0T02WF CH62 730 664 487 NXA08205A0T02WF CH63 820 745 547 NXA09205A0T02WF CH63 920 836 613 NXA10305A0T02WF CH63 1030 936 687 NXA11505A0T02WF CH63 1150 1045 767 NXA13705A0T02WF CH64 1370 1245 913 NXA16405A0T02WF CH64 1640 1491 1093 NXA20605A0T02WF CH64 2060 1873 1373 NXA23005A0T02WF CH64 2300 2091 1533

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 8 Unidades AFE

3.4 690 Vca unidades Refrigeración líquida

Tabla 4. 690 Vca unidades Refrigeración líquida

Unidad

Código Tamaño Ith-cont [A] IL-cont [A] IH-cont [A]

NXA01706A0T02WF CH61 170 155 113 NXA02086A0T02WF CH61 208 189 139 NXA02616A0T02WF CH61 261 237 174 NXA03256A0T02WF CH62 325 295 217 NXA03856A0T02WF CH62 385 350 257 NXA04166A0T02WF CH62 416 378 277 NXA04606A0T02WF CH62 460 418 307 NXA05026A0T02WF CH62 502 456 335 NXA05906A0T02WF CH63 590 536 393 NXA06506A0T02WF CH63 650 591 433 NXA07506A0T02WF CH63 750 682 500 NXA08206A0T02WF CH64 820 745 547 NXA09206A0T02WF CH64 920 836 613 NXA10306A0T02WF CH64 1030 936 687 NXA11806A0T02WF CH64 1180 1073 787 NXA13006A0T02WF CH64 1300 1182 867 NXA15006A0T02WF CH64 1500 1364 1000 NXA17006A0T02WF CH64 1700 1545 1133

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Funcionamiento vacon • 9

4. FUNCIONAMIENTO

4.1 Control de contactor principal

La aplicación de AFE controla el contactor principal del sistema con la salida de relé RO2. Cuando la carga del bus CC esté lista, el contactor principal se cerrará. El estado del contactor principal se supervisa a través de una entrada digital (el ajuste predeterminado es DIN4). La entrada digital que se utiliza para la monitorización se elige con el parámetro P2.3.1.4.

NOTA: Se requiere retroalimentación del contactor principal para un correcto funcionamiento de AFE.

Se pueden configurar fallos para la apertura del contactor principal seleccionando la respuesta “3=Fallo, CC OFF”. Cuando se produce un fallo, el convertidor abrirá la salida de relé RO2 que controla el contactor principal después de un segundo (Consulte los detalles de cableado en el Manual del usuario de NX Active Front End, Capítulo 7. Apéndices). Así, el convertidor dejará de modular antes de que se dé un comando de apertura. Si la CC es aún suficientemente elevada cuando se haga un restablecimiento de fallo, el convertidor cerrará la salida de relé RO2.

Se necesita un circuito de carga externo para cargar el bus de CC. La secuencia de inicio de AFE se muestra en Figura 3 y la gestión de fallos en Figura 4.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 10 Funcionamiento

Tiempo * 500 ms

Parada

AFE 1

Marcha

Parada

AFE 2

Marcha

Parada

AFE 3

Marcha

Parada

AFE 4

Marcha

11281_es

4.2 Instrucciones de inicio rápido

NOTA: Antes de emprender ninguna acción de puesta en marcha, lea atentamente las instrucciones de seguridad en el Manual del usuario Vacon NX, capítulo 1.

1. Conecte la unidad siguiendo Figura 3.

2. Encienda la unidad de control

3. Configure los parámetros básicos G2.1 (consulte Tabla 21).

4. Compruebe que parámetros de entrada digital (P2.3.1.1 - P2.3.1.10) han sido configurados de acuerdo a las conexiones. Se deben configurar todas las señales de entrada no utilizadas como “0 = No utilizada”, a excepción de la retroalimentación del contactor principal que debe ser utilizada.

5. Cambie el lugar de control a E/S (P3.1).

6. Precargue la unidad.

En caso de AFE paralelo:

1. Configure el parámetro de AFE paralelo (P2.1.4) = SÍ (en todos los AFE). (Esto configurará también la caída de CC a 4,00%)

2. Configure el retraso de puesta en marcha en las unidades de AFE para que el inicio se produzca en secuencia con intervalos de por ejemplo 500 ms.

Figura 2. Configurar el retraso de puesta en marcha en las unidades de AFE

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Funcionamiento vacon • 11

Inic.

Inic. de software

completa

11282_es

Listo para

activar

Cargando el bus CC

con circuito

de carga externo

¿Tensión de bus CC >

de 0,8*CC nominal?

Sí

Cierre de contactor

principal mediante RO2

RunEnable (P2. 3.1.1)

¿Conoc. contactor principal

(P2.3.1.4)? (p rogramable)

Listo para marcha

(Led Listo encendido)

Ejecutar comando desde E/S, cuadro

o bus de campo. Depen de del lugar

de control seleccionado (P3.1)

¿Transcurrido retraso de puesta en ma rcha

(P2.6.3)?

Sincronizar co n red

de alimentación

principal

¿Sincronización

correcta?

Intentos

de sincronización > 5

AFE En marcha

(led Listo encendido)

Fallo F10:

LineSyncFail

Figura 3.Secuencia de puesta en marcha de AFE

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 12 Funcionamiento

11284_es

AFE En marcha

Fallo activo

Detener AFE

¿Está abier to el

contactor p rincipal

de respuesta?

Sí

Reconocimiento de fallo

Apertura de

contactor principal

Cierre de contactor

principal

Reconocimient

o de fallo

Figura 4. Fallo en la gestión de la aplicación de AFE

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

CONTROL E/S vacon • 13

NXOPTA1

NXOPTA2

Terminal Señal Descripción

+10 Vref

AI1+

Entrada analógica 1. Rango 0–10 V, Ri= 200 Ω Rango 0–20 nA, Ri= 250 Ω

Entrada analógica 2. Rango 0–10 V, Ri= 200 Ω Rango 0–20 nA, Ri= 250 Ω

AI1-

Toma a tierra de E/S

AI2+

AI2-

+24 V

GND

Tierra de E/S

DIN1

Contacto cerrado = Solicitud de arranque

DIN2

DIN3

CMA

Común para DIN 1–DIN 3

+24 V

GND

Tierra de E/S

DIN4

Contacto cerrado = MCC cerrado

DIN5

DIN6

El flanco de subida restablecerá los fallos activo.

CMB

AOA1+

Rango de salida seleccionado mediante puentes. Rango 0–20 mA. RL, máx. 500 Ω Rango 0–10 V. RL  1 kΩ

AOA1-

DOA1

Salida digital Listo / Advertencia (parpadeando)

9429_es

Tensión para potenciómetro, etc.

Entrada analógica 1Rango de entrada seleccionado mediante puentes.

Rango por defecto: Tensión 0–10 V

Tierra para referencia y controles

Entrada analógica 2 Rango de entrada seleccionado mediante puentes. Rango por defecto: Intensidad 0–20 mA

Tensión para conmutadores, etc. máx. 0,1 A

Solicitud de marcha G2.3.1 programable

G2.3.1 programable

P2.3.1 programable

Sin función definida por defecto

Conectar a GND o +24 V

Tensión para conmutadores (ver n.º 6)

Tierra para referencia

y controles Reconocimiento de contactor principal G2.2.1 programable

Rest. fallo G2.3.1 programable

Conectar a GND o +24 V

Salida analógica 1 G2.3.1 programable

Programable Colector abierto, I≤50 mA, U≤48 VCC

RO 1

RO 2

Salida de relé 1

Estado de marcha

G2.4.2 programable

Salida del relé 2

Control de contactor

principal

No se puede reprogramar

G2.4.1

Capacidad de conmutación 24 VCC/8 A 250 VCA/8 A 125 VCC/0,4 A

Fijo para control de contactor principal. Se cierra cuando CC está al 80% de CC nominal. Se abre cuando CC está por debajo del 75% de CC nominal

220

VCA

Salida de control de tensión

G2.3.1 programable

Común para DIN4–DIN6

Salida de tensión de referencia

5. CONTROL E/S

Tabla 5. Configuración de E/S predeterminada

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 14 CONTROL E/S

OPT-B5

9430_es

Común RO 1

Común RO 2

Común RO 3

RO 1 NO

RO 2

RO 3

Salida del relé 1

Fallo

Salida del relé 2

Advertencia

Salida del relé 3

Advertencia de

temperatura

Capacidad de conmutación 24 VCC/8 A 250 VCA/8 A 125 VCC/0,4 A

La configuración E/S predeterminada si se utiliza la tarjeta opcional PT-B5:

Tabla 6. Configuración de E/S predeterminada

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Principio de funcionamiento vacon • 15

6. PRINCIPIO DE FUNCIONAMIENTO

Figura 5.Principio de funcionamiento

La corriente activa y las corrientes reactivas se calculan a partir de las tres mediciones de corriente de fase de entrada Iu, Iv, Iw tal y como se muestra en el diagrama de bloque. El controlador de tensión de CC es un regulador de tipo PI. La referencia de tensión de CC establece el valor de la tensión de Bus de CC que se ha de mantener. Se compara con la tensión de CC medida y como resultado se obtiene un error de tensión de CC. Se utiliza como entrada para el controlador de tensión de CC. La respuesta del controlador se ajusta cambiando sus valores de ganancia y tiempo integral. Normalmente, los valores predeterminados son satisfactorios con un filtro LCL estándar y no precisan modificación.

La salida del controlador de tensión de CC es la referencia de corriente activa, que se compara con la corriente activa medida. El error entre ellas se utiliza como entrada para el controlador de corriente activa. La salida del controlador de corriente activa cambia el índice de modulación y controla la tensión del inversor.

La referencia de corriente reactiva se puede utilizar para la compensación de la potencia reactiva. La referencia de corriente reactiva positiva indica la compensación de potencia inductiva, y la referencia de corriente reactiva negativa indica la compensación de potencia reactiva capacitiva. El valor por defecto del parámetro de la referencia de corriente reactiva es cero. El valor establecido de la referencia de corriente reactiva se compara con su valor medido y el error se introduce en el regulador de tipo PI. En la interfaz también se conoce como “controlador de sincronización” porque su labor es mantener al inversor sincronizado con la alimentación de línea. La referencia de frecuencia a AFE se obtiene por derivación de la salida del controlador de corriente reactiva.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 16 Aplicación de AFE – monitorizar los valores

7. APLICACIÓN DE AFE – MONITORIZAR LOS VALORES

Este capítulo presenta las listas de parámetros dentro de los respectivos grupos de parámetros.

Explicaciones de las columnas

Código

Parámetro = Nombre del parámetro Mín. = Valor mínimo del parámetro Máx. = Valor máximo del parámetro Unidad = Unidad de valor del parámetro; se proporciona en caso de que esté disponible Predeterminado = Valor predeterminado de fábrica Usuario = Ajuste personalizado del cliente ID = Número ID del parámetro

El manual presenta las señales que no están visibles normalmente para monitorización. No son parámetros ni señales de monitorización estándar. Estas señales se presentan con [Letra], por ejemplo. [FW]EstadoReguladorMotor.

[V] Señal normal de monitorización. [P] Parámetro normal de la aplicación.

[FW]

[A]

La señal de firmware se puede monitorizar con NCDrive cuando se hace las selección del tipo de firmware.

La señal de aplicación se puede monitorizar con NCDrive cuando se hace las selección del tipo de aplicación.

= Indicación de ubicación en el teclado; muestra al operador el número actual

de parámetro

[R] Parámetro del tipo de referencia en el teclado. [F] Función. La señal se recibe como una salida de función. [DI] Señal de entrada digital.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Aplicación de AFE – monitorizar los valores vacon • 17

7.1 Valores de supervisión

Los valores de monitor son valores reales de las señales y los parámetros, así como de los estados y las mediciones. No se pueden editar los valores de monitorización.

7.1.1 Monitorización 1

Tabla 7. Monitorización 1

Código Señal Unidad ID Descripción

V1.1.1 Tensión CC V 1108

V1.1.2

V1.1.3 Corriente total A 1104

V1.1.4 Corriente activa % 1125

V1.1.5 Corriente reactiva % 1157

V1.1.6 Potencia activa kW 1511

Referencia de tensión

de CC utilizada

% 1200

Tensión medida de Bus de CC en voltios

Referencia de tensión de CC utilizada por la unidad regenerativa como porcentaje de la tensión de CC nominal. Tensión de CC nominal = 1,35 * Tensión de alimentación

Tensión total de la unidad regenerativa en amperios.

Corriente reactiva del convertidor regenerativo en porcentaje de corriente de línea nominal. > 0 potencia del lado CA al lado CC < 0 potencia del lado CC al lado CA

Corriente reactiva del convertidor regenerativo en porcentaje de corriente de línea nominal. > 0 Corriente inductiva < 0 Corriente capacitiva

> 0 potencia del lado CA al lado CC < 0 potencia del lado CC al lado CA

V1.1.7 % de energía % 5

V1.1.8 Status Word 43

V1.1.9

V1.1.10 Tensión aliment. V 1107

V1.1.11 Frecuencia de línea D7 Hz 1654

V1.1.12 Tensión de línea D7 V 1650

Frecuencia de

alimentación

Hz 1101

> 0 potencia del lado CA al lado CC < 0 potencia del lado CC al lado CA

Frecuencia de alimentación en ##,## Hz. El signo indica el orden de fase.

Tensión de CA de entrada, línea RMS a voltios de línea.

Frecuencia de línea medida por OPT-D7

Tensión de línea medida por OPT-D7

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 18 Aplicación de AFE – monitorizar los valores

7.1.2 Valores de monitorización 2

Tabla 8. Valores de monitorización 2

Código Señal Unidad ID Descripción

V1.2.1 Temp. unidad °C 1109 Temperatura del radiador

V1.2.2 Corriente A 1113 Corriente sin filtrar

V1.2.3 Tensión CC V 44 Tensión de CC sin filtrar

V1.2.4 Horas de funcionamiento h 1856

V1.2.5

Referencia de corriente

reactiva

%1389

Horas de funcionamiento en formato #,##

Referencia de corriente reactiva utilizada 100,0 = Corriente de línea nominal

7.1.3 Valores de monitorización del bus de campo

Tabla 9. Valores de monitorización del bus de campo

Código Señal Unidad ID Descripción

V1.3.1 Palabra de control principal 1160 Palabra de control del bus de campo

V1.3.2 Palabra de estatus principal 1162 Palabra de estado a bus de campo

V1.3.3 Palabra de fallo 1 1172

V1.3.4 Palabra de fallo 2 1173

V1.3.5 Palabra de advertencia 1 1174

V1.3.6 Última advertencia activa 74

V1.3.7 Último fallo activo 37

V1.3.8 Palabra de control aux 1161

V1.3.9 Palabra de estado aux 1163

7.1.4 Valores de monitorización E/S

Tabla 10. Valores de monitorización E/S

Código Señal Unidad ID Descripción

V1.4.1 DIN1, DIN2, DIN3 15

V1.4.2 DIN4, DIN5, DIN6 16

V1.4.3 Estado DIN 1 56

V1.4.4 Estado DIN 2 57

V1.4.5 Entrada analógica 1 % 13

V1.4.6 Entrada analógica 2 % 14

V1.4.7 Salida analógica 1 % 26

V1.4.8 Temp PT100 1 °C 50

V1.4.9 Temp PT100 2 °C 51

V1.4.10 Temp PT100 3 °C 52

V1.4.11 DO1, RO1, RO2 17

Estatus de entradas digitales A1, A2 y A3 (suma)

Estatus de entradas digitales B4, B5 y B6 (suma)

Estados de la salida digital y de relé 1 y 2 (suma)

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Aplicación de AFE – monitorizar los valores vacon • 19

7.1.5 Valores de monitorización de la unidad

Tabla 11. Valores de monitorización de la unidad

Código Señal Unidad ID Descripción

V1.5.1 Tensión nominal de la unidad V 1117 Tensión de CA nominal de la unidad

V1.5.2 Corriente nominal de la unidad A 1118

V1.5.3 Intensidad faseU A 1149 Corriente RMS fase U

V1.5.4 Intensidad faseV A 1150 Corriente RMS fase V

V1.5.5 Intensidad faseW A 1151 Corriente RMS fase W

7.1.6 Valores de monitorización 1

V1.1.1 T

ENSIÓN DE BUS DE CC [# V] ID 1108

Tensión medida de Bus de CC filtrada.

V1.1.2 R

EFERENCIA DE TENSIÓN DE CC UTILIZADA [#,## %] ID 1200

Referencia de tensión de CC utilizada por la unidad regenerativa como porcentaje de la tensión de CC nominal.

Tensión de CC nominal = 1,35 * Tensión de alimentación

Tensión de CC = Tensión de alimentación = 1,35 * Refuerzo P. ej.: 621 Vcc = 400 Vca * 1.35 * 1.15

V1.1.3 C

ORRIENTE TOTAL [A] ID 1104

Corriente total de la unidad regenerativa en amperios, filtrada.

V1.1.4 C

ORRIENTE ACTIVA [#,# %] ID 1125

Corriente activa en porcentaje de corriente nominal del sistema. Un valor negativo significa que la corriente fluye al lado CA desde el lado CC, es decir, regenerando.

V1.1.5 T

ENSIÓN REACTIVA[#,# %] ID 1157

Corriente reactiva del convertidor regenerativo en porcentaje de corriente nominal del sistema. Un valor positivo significa corriente inductiva. Un valor negativo significa corriente capacitiva.

V1.1.6 P

OTENCIA KW [KW] ID 1511

Potencia de salida del convertidor en kW. Un valor negativo significa que la corriente fluye al lado CA desde el lado CC, es decir, regenerando.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 20 Aplicación de AFE – monitorizar los valores

V1.1.7 POTENCIA % [#,# %] ID 5

Potencia de salida del convertidor en porcentaje. Un valor negativo significa que la corriente fluye al lado CA desde el lado CC, es decir, regenerando.

V1.1.8 P

ALABRA DE ESTADO (APLICACIÓN) ID 43

La palabra de estado de aplicación combina diferentes estados en una palabra de datos.

Tabla 12. Palabra de estado de la aplicación

FALS E VERDADERO

b0 b1 No está en estado listo Listo b2 No está en marcha En marcha b3 Sin fallos Fallo b4 Frecuencia positiva Frecuencia negativa b5 b6 Funcionamiento desactivado Permiso de marcha b7 Sin advertencia Advertencia b8 Interruptor de carga cerrado (interno)

b10

Control de contactor principal

(DO final)

Retroalimentación de contactor

principal b11 b12 Sin solicitud de marcha Solicitud funcionamiento b13 Lado de monitorización Lado del generador b14 F1, F31 o F41 activo b15

V1.1.9 F

RECUENCIA DE ALIMENTACIÓN [#,## HZ] ID 1101

Frecuencia de alimentación en ##.## Hz .El signo indica el orden de fase. Se actualiza cuando la unidad está en estado de marcha. Se actualiza también en el estado de parada cuando se utiliza OPT-DT o se activa Opciones de regen B9.

V1.1.10 T

ENSIÓN DE ALIMENTACIÓN [#,# V] ID 1107

Tensión de CA de entrada, línea RMS a voltios de línea. Se actualiza cuando la unidad está en estado de marcha.

Se actualiza también cuando se utiliza OPT-D7.

V1.1.9 F

RECUENCIA DE LÍNEA D7 [#,## HZ] ID 1654

Frecuencia de tensión de línea medida al utilizar la tarjeta opcional OPT-D7 en la ranura C.

V1.1.12 T

ENSIÓN DE LÍNEA D7 [# V] ID 1650

Valor rms de tensión de línea medida al utilizar la tarjeta opcional OPT-D7 en la ranura C.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Aplicación de AFE – monitorizar los valores vacon • 21

7.1.7 Valores de monitorización 2

V1.2.1 T

EMPERATURA DE LA UNIDAD [# °C] ID 1109

Temperatura de la unidad en grados Celsius.

V1.2.2 C

ORRIENTE [A] ID 1113

Corriente del convertidor sin filtrar.

V1.2.3 T

ENSIÓN DE CC [# V] ID 44

Tensión de CC sin filtrar.

V1.2.4 H

ORAS DE FUNCIONAMIENTO [#,## H] ID1856

Muestra las horas de funcionamiento del convertidor. P2.6.7 se utiliza para introducir el valor antiguo si se actualiza el software.

V1.2.5 R

EFERENCIA DE CORRIENTE REACTIVA [#,# %] ID1389

Referencia de corriente reactiva utilizada 100,0 = Corriente de línea nominal. Un valor positivo significa corriente inductiva. Un valor negativo significa corriente capacitiva.

7.1.8 Valores de monitorización del bus de campo

V1.3.1 P

ALABRA DE CONTROL PRINCIPAL ID 1160

Palabra de control del bus de campo. La siguiente tabla es para el funcionamiento de la derivación de dicha tarjeta del bus de campo que lo soportan originalmente o se pueden utilizar parámetros al modo de derivación.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 22 Aplicación de AFE – monitorizar los valores

Tabla 13. Palabra de control principal

FALS E VERDADERO

b1 OFF2 =Parada

b2 Reservado para uso futuro.

b3 Marcha

b4 Reservado para uso futuro. b5 Reservado para uso futuro. b6 Reservado para uso futuro. b7 Resetear 0>1 Restablecimiento de fallo.

Cierre el contactor

de carga de CC

Establecer referencia

de tensión de CC 1

Establecer referencia

de tensión de CC 2

0= Sin respuesta 1= Cierre el contactor de carga de CC

0=paro activo. Se detiene el control

regenerativo.

1=paro no activo

0= Comando de parada del

convertidor 1= Comando de puesta en marcha del convertidor

Referencia de tensión de CC, vea los detalles en Chapter 10.4 “Control de referencia del bus de campo”.

b10 Control del bus de campo

b11 Perro guardián

b12 Reservado para uso futuro. b13 Reservado para uso futuro. b14 Reservado para uso futuro. b15 Reservado para uso futuro.

0= Sin control del bus de campo 1=Control del bus de campo

0>1>0>1…1 seg reloj cuadrático. Se utiliza para comprobar la comunicación entre el maestro del bus de campo y el convertidor. Se utiliza para generar fallo de comunicación del bus de campo. Fallo. Esta monitorización se puede desactivar estableciendo el retardo de perro guardián del bus de campo P2.8.4.2 en 0. La monitorización de la comunicación interna de la unidad está aún activa en este momento.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Aplicación de AFE – monitorizar los valores vacon • 23

V1.3.1 PALABRA DE CONTROL PRINCIPAL (EN DEVICENET) ID 1160

Tabla 14. Palabra de control principal (en DeviceNet)

FALS E VERDADERO

0= Comando de parada del

b0 Marcha

b1 b2 Resetear 0>1 Restablecimiento de fallo. b3 b4

b5 Control del bus de campo

b6 b7

convertidor 1= Comando de puesta en marcha del convertidor

0= Sin control del bus de campo 1=Control del bus de campo

b9 b10 b11 b12 b13 b14 b15

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 24 Aplicación de AFE – monitorizar los valores

V1.3.2 PALABRA DE ESTATUS PRINCIPAL ID 1162

Palabra de estado a bus de campo. La siguiente tabla da detalles para el funcionamiento de la derivación de dichas tarjetas del bus de campo que lo soportan originalmente o se pueden utilizar parámetros al modo de derivación.

Tabla 15. Palabra de estatus principal

FALS E VERDADERO

0=El convertidor no está listo para

b0 Preparado activado

b1 Listo, Marcha

b2 En marcha

el encendido 1=El convertidor está listo para encender el contactor principal

0=El convertidor no está listo para funcionar 1=El convertidor está listo y el contactor principal está ENCENDIDO

0=El convertidor no está funcionando 1=La unidad está en estado de marcha (Modulando)

b3 Fallo

b4 Estado Off2

b5 Reservado para uso futuro.

b6 Reservado para uso futuro.

b7 Advertencia

b8 Con referencia

b9 Control bus campo activo

b10 Por encima del límite

b11 Reservado para uso futuro. b12 Reservado para uso futuro. b13 Reservado para uso futuro. b14 Reservado para uso futuro.

0=Ningún fallo activo 1=Fallo activo

0=Funcionamiento desactivado. Convertidor en estado de parada 1= Marcha habilitada Se puede arrancar el convertidor.

0= Sin advertencias activas 1= Advertencia activa

0= La ref. de tensión de CC y la tensión de CC actual no son iguales.

0=Control del bus de campo no activo 1=Control del bus de campo activo

0= La tensión de CC está por debajo del nivel especificado por P2.5.6.1 1=La tensión de CC está por encima del nivel especificado por P2.5.6.1

b15 Perro guardián

Igual a la recibida en bit 11 en la palabra de control principal.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Aplicación de AFE – monitorizar los valores vacon • 25

V1.3.3 PALABRA DE FALLO 1 ID 1172

Tabla 16. Palabra de fallo 1

FALS E VERDADERO

b0 Sobrecorriente F1 b1 Sobretensión F2 b2 Baja tensión F9 b3 No usado b4 Fallo a tierra F3 b5 No usado b6 Sobretemperatura de la unidad F14 b7 Sobretemperaturaa F59, F56, F71 b8 Pérdida de fase de entrada F11

b9 No usado b10 Fallo del dispositivo F37, F38, F39, F40, F44, F45 b11 No usado b12 No usado b13 No usado b14 No usado b15 No usado

V1.3.4 P

b0 No usado

b1 Fallo del interruptor de carga F5

b2 No usado

b3 Fallo de hardware del convertidor F4, F7

b4 Baja temperaturaa F13

b6 Fallo externo F51

b7 No usado

b8 Comunicación interna F25

b9 Temperatura IGBT F31, F41 b10 No usado

ALABRA DE FALLO 2 ID 1173

Tabla 17. Palabra de fallo 2

FALS E VERDADERO

Fallo de EPROM o suma

de verificación

F22

b11 Ventilador refrigeración F32, F70 b12 Fallo de la aplicación F35 b13 Fallo interno del convertidor F33, F36, F8, F26 b14 Interruptor principal abierto F64 b15 No usado

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 26 Aplicación de AFE – monitorizar los valores

V1.3.5 PALABRA DE FALLO 1 ID 1174

Tabla 18. Palabra de advertencia 1

FALS E VERDADERO

b0 No usado

W29: Advertencia de termistor,

b1 Protección de temperatura

b4 No usado b5 No usado b6 No usado

b8 No usado

Advertencia de fase

de alimentación

Sobretemperatura

en el convertidor

W56: Advertencia FPT100 o W71: Advertencia de sobretemperatura de LCL

W11

W14

b9 No usado

b10 Advertencia de ventilador

b11 No usado b12 No usado b13 No usado b14 No usado b15 No usado

V1.3.6 A

Último número de advertencia activa.

V1.3.7 Ú

Número del último fallo activo.

DVERTENCIA ID74

LTIMO FALLO ACTIVO ID37

W32: Ventilador refrigeración W70: Advertencia de monitor de ventilador LCL

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Aplicación de AFE – monitorizar los valores vacon • 27

V1.3.8 PALABRA DE CONTROL AUX ID 1161

Tabla 19. Palabra de control aux

FALS E VERDADERO

b0 Reservado para uso futuro. b1 Reservado para uso futuro. b2 Reservado para uso futuro. b3 Reservado para uso futuro. b4 Reservado para uso futuro. b5 Reservado para uso futuro. b6 Reservado para uso futuro. b7 Reservado para uso futuro. b8 Reservado para uso futuro.

b9 Reservado para uso futuro. b10 Reservado para uso futuro. b11 Reservado para uso futuro.

0= El control de nivel de tensión de CC desde la palabra de control principal (MCW) no está activo y la

b12

b13 Control DO

b14 Reservado para uso futuro. b15 Reservado para uso futuro.

Habilita el control de nivel

CC desde la MCW

referencia de tensión de CC procede de los datos del bus de campo (valor de referencia). 1= El control del nivel de tensión de CC de la MCW está habilitado

Esta señal se puede conectar a la salida digital con los parámetros de G2.4.1

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 28 Aplicación de AFE – monitorizar los valores

V1.3.8 PALABRA DE CONTROL AUXILIAR (EN DEVICENET) ID 1161

Tabla 20. Palabra de control auxiliar (en DeviceNet)

FALSE VERDADERO

b1 OFF2 =Parada

b4 Perro guardián

b5 Reservado para uso futuro.

Cierre el contactor

de carga de CC

Establecer referencia

de tensión de CC 1

Establecer referencia

de tensión de CC 2

0= Sin respuesta 1= Cierre el contactor de carga de CC

0=paro activo. Se detiene el control

regenerativo. 1=paro no activo

Referencia de tensión de CC 1, vea los detalles en Chapter 10.4 “Control de referencia del bus de campo”.

Referencia de tensión de CC, vea los detalles en Chapter 10.4 “Control de referencia del bus de campo”.

0>1>0>1…1 seg reloj cuadrático. Se utiliza para comprobar la comunicación entre el maestro del bus de campo y unidad. Se utiliza para generar fallo de comunicación del bus de campo. Fallo. Esta monitorización se puede desactivar estableciendo el retardo de perro guardián del bus de campo P2.8.4.2 en 0. La monitorización de la comunicación interna de la unidad está aún activa en este momento.

b6 Reservado para uso futuro. b7 Reservado para uso futuro. b8 Reservado para uso futuro.

b9 Reservado para uso futuro. b10 Reservado para uso futuro. b11 Reservado para uso futuro.

b12

b13 Control DO

b14 Reservado para uso futuro. b15 Reservado para uso futuro.

V1.3.9 P

0= El control de nivel de tensión de CC desde la palabra de control principal

Habilita el control de nivel

CC desde la MCW

ALABRA DE ESTADO AUX ID 1163

(MCW) no está activo y la referencia de tensión de CC procede de los datos del bus de campo (valor de referencia). 1= El control del nivel de tensión de CC de la MCW está habilitado

Esta señal se puede conectar a la salida digital con los parámetros de G2.4.1

Reservado para uso futuro.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Aplicación de AFE – monitorizar los valores vacon • 29

7.1.9 Valores de monitorización E/S

V1.4.1 DIN1, DIN2, DIN3 ID 15 V1.4.2 DIN4, DIN5, DIN6 ID 16

Estado DIN1/DIN2/DIN3 Estado DIN4/DIN5/DIN6

b0 DIN3 DIN6 b1 DIN2 DIN5 b2 DIN1 DIN4

V1.4.3 E V1.4.4 E

b0 DIN: A.1 DIN: C.5 b1 DIN: A.2 DIN: C.6 b2 DIN: A.3 DIN: D.1 b3 DIN: A.4 DIN: D.2 b4 DIN: A.5 DIN: D.3 b5 DIN: A.6 DIN: D.4 b6 DIN: B.1 DIN: D.5 b7 DIN: B.2 DIN: D.6 b8 DIN: B.3 DIN: E.1

b9 DIN: B.4 DIN: E.2 b10 DIN: B.5 DIN: E.3 b11 DIN: B.6 DIN: E.4 b12 DIN: C.1 DIN: E.5 b13 DIN: C.2 DIN: E.6

STADO DIN 1 ID 56 STADO DIN 2 ID 57

DIN Status Word 1 DIN Status Word 2

b14 DIN: C.3 b15 DIN: C.4

V1.4.5 E V1.4.6 E

NTRADA ANALÓGICA 1 [#,## %] ID13 NTRADA ANALÓGICA 2 [#,## %] ID14

Nivel de entrada analógica sin filtro. 0% = 0 mA/0 V, -100% = -10 V, 100% = 20 mA/10 V. La monitorización de escala se determina mediante el parámetro de la tarjeta de opción.

V1.4.7 S

ALIDA ANALÓGICA 1 [#,## %] ID 26

Valor de salida analógica 0% = 0 mA/0 V, 100% = 20 mA/10 V.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 30 Aplicación de AFE – monitorizar los valores

V1.4.8 PT100 TEMP. 1 [#,# °C] ID 50 V1.4.9 PT100 T V1.4.10 PT100 T

EMP. 2 [#,# °C] ID 51 EMP. 3 [#,# °C] ID 52

Medición independiente de la tarjeta PT100. La señal tiene un tiempo de filtrado de 4 s.

V1.4.11 DO1, RO1, RO2 ID 17

Estados de la salida digital y de relé 1 y 2 (suma).

7.1.10 Valores de monitorización de la unidad

V1.5.1 T

ENSIÓN NOMINAL DE LA UNIDAD [# V] ID 1117

Tensión de CA nominal de la unidad en voltios.

V1.5.2 C

ORRIENTE NOMINAL DE LA UNIDAD [A] ID 1118

Corriente nominal del convertidor en amperios. Corriente Ih de la unidad.

V1.5.3 C

ORRIENTE FASE U [A] ID 1149

Corriente RMS fase U.

V1.5.4 C

ORRIENTE FASE V [A] ID 1150

Corriente RMS fase V.

V1.5.5 C

ORRIENTE FASE W [A] ID 1151

Corriente RMS fase W.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 31

8. LISTA DE PARÁMETROS DE APLICACIÓN DE AFE

Este capítulo presenta las listas de parámetros dentro de los respectivos grupos de parámetros.

Explicaciones de las columnas

Código

[V] Señal normal de monitorización. [P] Parámetro normal de la aplicación.

[FW]

[A]

La señal de firmware se puede monitorizar con NCDrive cuando se hace las selección del tipo de firmware.

La señal de aplicación se puede monitorizar con NCDrive cuando se hace las selección del tipo de aplicación.

= Indicación de ubicación en el teclado; muestra al operador el número actual de parámetro

[R] Parámetro del tipo de referencia en el teclado. [F] Función. La señal se recibe como una salida de función. [DI] Señal de entrada digital.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 32 Lista de parámetros de aplicación de AFE

8.1 Parámetros básicos

Tabla 21. Parámetros básicos

Código Parámetro Mín. Máx. Unidad

400 V:

P2.1.1

P2.1.2

P2.1.3

P2.1.4 AFE paralela 0 1 0 1501

Tensión de línea

nominal

Corriente de línea

nominal

Potencia nominal

del sistema

323 V

690 V:

446 V

0,0 Varía A I

0 32000 kW 0 116

400 V:

550 V

690 V:

758 V

Predeter-

minado

V 400 110

ID Nota

113

Establezca aquí la tensión nominal de la red.

Capacidad de alimentación, utilizada si AFE es muy grande.

0 = AFE único 1 = AFE paralelo

La activación establecerá la caída de CC a 4%.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 33

8.2 Gestión de referencia

Tabla 22. Gestión de referencia

Código Parámetro Mín. Máx. Unidad

400 V:

P2.2.1

P 2.2.2

P 2.2.3

P2.2.4 Ref. corriente reactiva -100,0 100,0 % 0,0 1459

Referencia de tensión

de CC

Caída de tensión

de CC

Selector de referencia

de corriente reactiva

105%

690 V:

105%

0,00 100,00 0,00 620

0 2 0 1384

400 V:

130%

690 V:

115%

Predeter-

minado

% 110,00 1462

ID Nota

Referencia de tensión de CC como porcentaje de la tensión de CC nominal

Tensión de CC nominal = 1,35 * Tensión de alimentación

Tensión de CC caída de AFE. Establecer en el 4,00% cuando se seleccione el funcionamiento de AFE

Fuente de referencia de corriente reactiva:

0 = Panel 1 = Entrada analógica 1 2 = Entrada analógica 2

Reactivo regenerativo referencia de corriente 100,0 = corriente nominal. Positiva =Inductiva Negativa = Capacitiva

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 34 Lista de parámetros de aplicación de AFE

8.3 Señales de entrada

8.3.1 Entradas digitales

Tabla 23. Parámetros de entrada digital

Código Parámetro Mín. Máx. Unidad

P2.3.1.1

P2.3.1.2

P2.3.1.3

Solicitud

funcionamiento

Contactor abierto (Apertura forzada)

Monitorización

de temperatura

de LCL C52

0 6 1 1206

0 12 0 1508

0 12 0 1179 Como par. P2.3.1.2

Predeter-

minado

ID Descripción

0 = No usado 1 = DIN1 2 = DIN2 3 = DIN3 4 = DIN4 5 = DIN5 6 = DIN6

0 = No usado 1 = DIN1 2 = DIN2 3 = DIN3 4 = DIN4 5 = DIN5 6 = DIN6 7 = DIN1 (invertido) 8 = DIN2 (invertido) 9 = DIN3 (invertido) 10 = DIN4 (invertido) 11 = DIN5 (invertido) 12 = DIN6 (invertido)

1 = DIN1 2 = DIN2

P2.3.1.4

P2.3.1.5

P2.3.1.6 Rest. fallo 0 6 6 1208 Como par. P2.3.1.1

P2.3.1.7 Fallo externo 0 12 0 1214 Como par. P2.3.1.2

P2.3.1.8 Permiso de marcha 0 6 0 1212 Como par. P2.3.1.1

P2.3.1.9

P2.3.1.10

Reconocimiento de

contactor principal

Monitorización

del ventilador

de LCL (C51)

Monitor de

refrigeración

Monitorización

de temperatura

de LCL X51

1 6 4 1453

0 12 0 1178 Como par. P2.3.1.2

0 6 0 750

0 12 0 1179 Como par. P2.3.1.2

3 = DIN3 4 = DIN4 5 = DIN5 6 = DIN6

OK entrada de la unidad de refrigeración

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 35

8.3.2 Entradas analógicas

Tabla 24. Parámetros de entrada analógica

Código Parámetro Mín. Máx. Unidad

P2.3.2.1

P2.3.2.2

P2.3.2.3

P2.3.2.4

Mínimo de entrada

analógica 1

Tiempo de filtro de

entrada analógica 1

Mínimo de entrada

analógica 2

Tiempo de filtro de

entrada analógica 2

0 1 0 1227

0,00 10,00 s 1,00 1228

0 1 0 1231

0,00 10,00 s 1,00 1232

Predeter-

minado

ID Descripción

Tensión o corriente mínima en AI1.

0 = 0 V / 0 A 1 = 2 V / 4 mA

Tiempo de filtro para AI1 en ###.## seg. 0 = Sin filtrado

Tensión o corriente mínima Corriente en AI2 en.

0 = 0 V / 0 A 1 = 2 V / 4 mA

Tiempo de filtro para AI2 ###.## seg. 0 = Sin filtrado

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 36 Lista de parámetros de aplicación de AFE

8.4 Señales de salida

8.4.1 Salidas digitales

Tabla 25. Parámetros de salida digital

Código Parámetro Mín. Máx. Unidad

P2.4.1.1

P2.4.1.2

P2.4.1.3

Función de salida

digital 1

Función de salida

de relé 1

Función de salida

de relé 2

0 11 9 1216

0 11 2 1217

00 01218

Predeter-

minado

ID Descripción

Selección de señal para DO1. 0 = Control DO desde FB (AuxControlWord, bit 13)

1 = Preparado 2 = En marcha 3 = Fallo 4 = Sin fallos 5 = Advertencia 6 = Con referencia 7 = Regen activo 8 = Carga CC 9 = Listo / Advertencia

(parpadeando).

10 = Advertencia de temperatura. 11 = Tensión de CC por encima

de límites

Selección de señal para la indicación digital a través de RO1.

Control de contactor principal Ranura B, salida 2

Este parámetro no se puede cambiar.

Función de salida

P2.4.1.4

P2.4.1.5

P2.4.1.6

de relé 1 de tarjeta

de expansión

Función de salida

de relé 2 de tarjeta

de expansión

Función de salida

de relé 3 de tarjeta

de expansión

0 11 3 1385

0 11 5 1386

0 11 10 1390

8.4.2 Salida analógica 1

Tabla 26. Parámetros de salida analógica 1

Código Parámetro Mín. Máx. Unidad

P2.4.2.1 Id. de la señal de AO1 0 2000 0 1233

P2.4.2.2 Compensación de AO1 0 1 0 1234

Predeter-

minado

Selección de señal para la indicación digital a través de ROE1 (Tarjeta opcional OPT-B5).

Selección de señal para la indicación digital a través de ROE2 (Tarjeta opcional OPT-B5).

Selección de señal para la indicación digital a través de ROE3 (Tarjeta opcional OPT-B5).

ID Descripción

Establezca el nº de identificador que se ha de conectar a AO1.

Tensión o corriente mínima en AO1.

0 = O V/0 mA. 1 = 2 V/4 mA

P2.4.2.3 Filtro AO1 0,02 10,00 s 10,00 1235

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Tiempo de filtro para AO1 en ##.## seg.

Lista de parámetros de aplicación de AFE vacon • 37

Tabla 26. Parámetros de salida analógica 1

Código Parámetro Mín. Máx. Unidad

P2.4.2.4 Valor máximo AO1 -30000 30000 1500 1236

P2.4.2.5 Valor mínimo AO1 -30000 30000 0 1237

Predeter-

minado

ID Descripción

Valor máximo de una señal conectada a AO1. Corresponderá a +10 V/20 mA.

Valor mínimo de una señal conectada a AO1. Corresponderá con 0 V/0 mA o 2 V/4 mA dependiendo de la compensación de AO1.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 38 Lista de parámetros de aplicación de AFE

8.5 Ajustes de límites

8.5.1 Lím. intensidad

Tabla 27. Lím. intensidad

Código Parámetro Mín. Máx. Unidad

P2.5.1.1 Lím. intensidad 0 Varía A I

Predeter-

minado

107 Límite de corriente total

8.5.2 Límite de potencia

Tabla 28. Límite de potencia

Código Parámetro Mín. Máx. Unidad

P 2.5.2.1 LimPotenciaSalida 0 300 % 300 1290

P 2.5.2.2 LimPotenciaEntrada 0 300 % 300 1289

Predeter-

minado

8.5.3 Marcha Parada automática

Tabla 29. Marcha Parada automática

Código Parámetro Mín. Máx. Unidad

Predeter-

minado

ID Descripción

Generar límite de potencia

en modo AFE a red.

Supervisar límite de potencia

en modo AFE a bus de CC.

ID Descripción

P2.5.3.1 Tipo de Marcha 0 1 0 1274

P2.5.3.2

P2.5.3.4

P2.5.3.5 Detener retardo 0 32000 ms 1000 1282

Nivel parada

automática

Tiempo mínimo

de marcha

-100,0 100,0 % -3,0 1099

0 32000 ms 100 1281

8.5.4 Tensión CC

Tabla 30. Tensión CC

Código Parámetro Mín. Máx. Unidad

P2.5.4.1

Límite de supervisión

de tensión de CC

0 1100 V 600 1454

Predeter-

minado

0 = Normal 1 = Auto

ID Descripción

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 39

8.6 Parámetros de control del convertidor

Tabla 31. Parámetros de control del convertidor

Código Parámetro Mín. Máx. Unidad

P2.6.1

P2.6.2 Opciones regen 1 0 65535 544 1463

P2.6.3

P2.6.4 Tipo de modulador 0 4 1 1516

P2.6.5 Opciones de control 0 65536 0 1798

Frecuencia de

conmutación

Retraso puesta en

marcha

3,6 Varía kHz 3.6 601 Frecuencia de conmutación

0,00 320,00 s 0,00 1500

Predeter-

minado

ID Descripción

Esta palabra de bits compacta está concebida para habilitar/ deshabilitar opciones de control diferentes para el control de regeneración.

Se inicia el retardo cuando se da un comando de marcha. Cuando se programan retardos diferentes para las unidades paralelas, las unidades comenzarán en secuencia.

0 = Hardware 1 = Software 1 2 = Software 2 3 = Software 3 4 = Software 4

Palabra de control para activar características especiales.

P2.6.6

Tiempo de

funcionamiento

0 2^32 0 1855

Tiempo de funcionamiento de AFE almacenado

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 40 Lista de parámetros de aplicación de AFE

8.7 Parámetros de control

Tabla 32. Parámetros de control

Código Parámetro Mín. Máx. Unidad

P2.6.7.1

P2.6.7.2

P2.6.7.3 Corriente activa Kp 0 4000 400 1455

P2.6.7.4 Corriente activa Ti 0,0 100,0 ms 1,5 1456

P2.6.7.5 Sinc Kp 0 32000 2000 1457 Ganancia de sincronización

P2.6.7.6 Sinc Ti 0 1000 50 1458

P2.6.7.7

P2.6.7.8

Controlador de

sobretensión Kp

Controlador de

sobretensión Ti

Límite de índice

de modulador

Contactor principal

con retardo

0 32000 200 1451

0 1000 ms 50 1452

0 200 % 100 655

0,00 10,00 s 0,40 1519

Predeter-

minado

ID Descripción

Ganancia para el controlador de tensión de CC de la unidad.

Tiempo integral para el controlador de tensión de CC de la unidad regenerativa.

Ganancia de controlador de corriente activa.

Tiempo integral de controlador de corriente activa

Tiempo integral de sincronización (15 = 7 ms).

El valor más bajo puede mejorar la forma de onda de la corriente, pero hace que la tensión de CC aumente cuando la tensión de línea sea alta.

Inicie retardo desde el reconocimiento de contactor principal

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 41

8.8 Parámetros del bus de campo

Tabla 33. Parámetros del bus de campo

Código Parámetro Mín. Máx. Unidad

P2.7.1

P2.7.2

P2.7.3

P2.7.4

P2.7.5

P2.7.6

P2.7.7

P2.7.8

Selección Data

Out 1 FB

Selección Data

Out 2 FB

Selección Data

Out 3 FB

Selección de datos

de salida 4 para bus

de campo

Selección Data

Out 5 FB

Selección Data

Out 6 FB

Selección Data

Out 7 FB

Selección Data

Out 8 FB

0 65535 1104 1490

0 65535 1174 1491

0 65535 1172 1492

0 65535 1173 1493

0 65535 56 1494

0 65535 57 1495

0 65535 0 1496

0 65535 1107 1497

Predeter-

minado

ID Descripción

Elija datos de monitorización con el ID de parámetro. Tensión total predeterminada.

Elija datos de monitorización con el ID de parámetro. Palabra de advertencia 1.

Elija datos de monitorización con el ID de parámetro. Palabra de fallo 1.

Elija datos de monitorización con el ID de parámetro. Palabra de fallo 2.

Elija datos de monitorización con el ID de parámetro. Estado Din 1.

Elija datos de monitorización con el ID de parámetro. Estado Din 2.

Elija datos de monitorización con el ID de parámetro

Elija datos de monitorización con el ID de parámetro. Tensión aliment.

P2.7.9

P2.7.10

P2.7.11

P2.7.12

P2.7.13

P2.7.14

P2.7.15

P2.7.16

P2.7.18

Datos del bus de

campo en selección 1

Datos del bus de

campo en selección 2

Datos del bus de

campo en selección 3

Datos del bus de

campo en selección 4

Datos del bus de

campo en selección 5

Datos del bus de

campo en selección 6

Datos del bus de

campo en selección 7

Datos del bus de

campo en selección 8

Selector de ranura

de control

0 65535 0 876

0 65535 1161 877

0 65535 0 878

0 65535 0 879

0 65535 0 880

0 65535 0 881

0 65535 0 882

0 65535 0 883

0 8 0 1440

Elija datos de monitorización con el ID de parámetro

Elija datos de monitorización con el ID de parámetro. Palabra de control aux.

Elija datos de monitorización con el ID de parámetro

0 = Todas 4 = Ranura D 5 = Ranura E

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 42 Lista de parámetros de aplicación de AFE

8.9 Protecciones

8.9.1 General

Tabla 34. Parámetros de protección

Código Parámetro Mín. Máx. Unidad

2.8.1.1

2.8.1.2

2.8.1.3

2.8.1.4

2.8.1.5

2.8.1.6 Tiempo carga máx 0,00 10,00 s 5,00 1522

Respuesta frente

afallo termistor

Respuesta frente

afallo de

sobretemperatura

del convertidor

Respuesta frente

a fallo de sobretensión

Respuesta frente

afallo de

sobrecorriente

Respuesta frente a sobretemperatura del filtro de entrada

0 3 1 732

2 3 3 1517

2 3 2 1507

2 3 3 1506

0 3 3 1505

Predeter-

minado

ID Descripción

0 = Sin respuesta 1 = Advertencia 2 = Fallo 3 = Fallo, CC DESACTIVADA

Límite de tiempo de carga cuando se utilizan las opciones de carga del convertidor.

2.8.1.7

2.8.1.8

2.8.1.9

2.8.1.10

2.8.1.11

2.8.1.12

2.8.1.13

Contactor principal

con fallo

Retardo de fallo del

contactor principal

Respuesta frente

a fallo de supervisión

en fase de entrada

Respuesta frente

afallo externo

Respuesta frente a fallo de ventilador

en fase de entrada

Filtro de refrigeración

Retraso

1 0 0 1510

0,00 10,00 s 3,50 1521

0 3 2 1518

0 3 2 701

3 2 1 1524

3 1 1 1509

0 7 s 2 751

0 = Mantener cerrado 1 = Abrir

Retardo para fallo de apertura de (F64) MCC. Define el tiempo de retardo máximo entre el comando de cierre del contactor principal y la señal de reconocimiento.

0 = Sin respuesta 1 = Advertencia 2 = Fallo 3 = Fallo, CC DESACTIVADA

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 43

8.9.2 PT-100

Tabla 35. PT-100

Código Parámetro Mín. Máx. Unidad

P2.8.2.1 Números PT100 0 6 0 739

P2.8.2.2

P2.8.2.3

P2.8.2.4 Lím fallo PT100. -30 200 °C 130 742

Respuesta frente

a fallo PT100

Límite de advertencia

PT100

0 3 2/Fallo 740

-30 200 °C 120 741

Predeter-

minado

8.9.3 Fallo de puesta a tierra

Tabla 36. Fallo de puesta a tierra

Código Parámetro Mín. Máx. Unidad

Predeter-

minado

ID Descripción

0 = No usado 1 = Entrada analógica 1 2 = PT100 entrada 1 3 = PT100 entrada 1 y 2 4 = PT100 entrada 1 y 2 y 3 5 = PT100 entrada 2 y 3 6 = PT100 entrada 3

0 = Sin respuesta 1 = Advertencia 2 = Fallo 3 =Fallo, CC DESACTIVADA

ID Descripción

P2.8.3.1 Respuesta filtrotierra 2 5 2/Fallo 1756

P2.8.3.2 NivelFalloTierra 0 100 % 50 1333

P2.8.3.3

Retardo de fallo

de puesta a tierra

0 30000 ms 800 774

8.9.4 Bus de campo

Tabla 37. Fieldbus

Código Parámetro Mín. Máx. Unidad

Respuesta frente

P2.8.4.1

P2.8.4.2

a fallo de comunicación

del bus de campo

Retardo de perro

guardián del bus

de campo

0 2 1 733

0 5,00 s 2,00 1354

Predeter-

minado

0 = Sin respuesta 1 = Fallo

ID Descripción

0 = Sin respuesta 1 = Advertencia 2 = Fallo

Retardo de fallo de perro guardián para bus de campo maestro. Se puede deshabilitar esta función si se pone a cero.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 44 Lista de parámetros de aplicación de AFE

8.10 Parámetros de restablecimiento automático

Tabla 38. Parámetros de restablecimiento automático

Código Parámetro Mín. Máx. Unidad

P2.9.1 Tiempo de espera 0,10 10,00 s 0,50 717

P2.9.2 Tiempo intentos 0,00 60,00 s 30,00 718

Número de intentos

P2.9.3

P2.9.4

P2.9.5

P2.9.6 Simulación de fallo 0 65535 0 1569

tras la desconexión

automática por

sobretensión

Número de intentos

tras la desconexión

automática por sobrecorriente

Número de intentos

tras la desconexión

automática por fallo

externo

0 10 0 721

0 3 0 722

0 10 0 725

Predeter-

minado

ID Descripción

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 45

8.11 Control DIN ID

Tabla 39. Parámetros de control de identificador DIN

Código Parámetro Mín. Máx. Unidad

P2.10.1 Id. control DIN 0,1 E.10 0,1 1570 Ranura. Nº entrada tarjeta

P2.10.2

P2.10.3 Valor falso -32000 32000 0 1572 Valor cuando DI es bajo

P2.10.4 Valor verdadero -32000 32000 0 1573 Valor cuando DI es alto

Identificador

controlado

0 10000 ID 0 1571

Predeter-

minado

Usuario ID Descripción

Seleccione el identificador que está controlado por entrada digital

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 46 Lista de parámetros de aplicación de AFE

8.12 Control de panel

Tabla 40. Parámetros de control del teclado

Código Parámetro Mín. Máx. Unidad

P3.1 Lugar de control 2 0 2 1403

Predeter-

minado

ID Descripción

0 = Fieldbus 1 = Terminal de E/S 2 = Teclado (Predeterminado)

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Lista de parámetros de aplicación de AFE vacon • 47

8.13 Menú de sistema

Para parámetros y funciones asociados al uso general del convertidor de frecuencia, como la selección de aplicaciones e idiomas, la configuración personalizada de parámetros o la información sobre el hardware y el software, consulte el Capítulo 7.3.6 en el Manual de usuario de Vacon NX.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 48 Lista de parámetros de aplicación de AFE

8.14 Tarjetas de expansión

El menú M7 muestra las tarjetas de expansión y opcional conectadas a la tarjeta de control e información relativa a la tarjeta. Para obtener más información, consulte el Capítulo 7.3.7 del Manual de usuario de Vacon NX y el Manual de la tarjeta opcional Vacon E/S.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 49

9. DESCRIPCIÓN DE PARÁMETROS

9.1 Parámetros básicos

P2.1.1 TENSIÓN DE LÍNEA NOMINAL [# V] ID1201

Este parámetro establece la tensión de línea de entrada para el convertidor regenerativo. El valor máximo es 690 V. Configure este parámetro según la tensión de línea nominal de la instalación.

P2.1.2 C

Capacidad de corriente nominal de alimentación o del transformador. Quizá sea necesario configurarla si AFE es muy grande comparado con LCL o la capacidad del transformador de alimentación. A efectos de prueba, el transformador de alimentación no debería ser inferior al 20% de la tensión nominal de la unidad o los siguientes interruptores o fusibles.

P2.1.3 P

Establezca aquí la potencia activa nominal del sistema.

P2.1.4 AFE

0 = AFE único 1 = AFE paralelo

Al seleccionar la CC de AFE paralelo, la caída se establece en el 4,00% y se sincroniza la modulación para reducir la corriente circulante si los convertidores se encuentran en el bus de CC común.

ORRIENTE DE LÍNEA NOMINAL [A] ID113

OTENCIA DE LÍNEA NOMINAL [KW] ID116

PARALELO ID1501

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 50 Descripción de parámetros

FW ReferenciaTensiónCC

LÍMITE

MÍN

MÁX

105,00 %

SEL

690 Unidad Vac

130,00 % 115,00 %

ENTARDA 1

SEL

A Control_IO

5,00 %

P ReferenciaTensCC

Referencia CC FB

11285_es

ENTARDA 2

ENTARDA 0 ENTARDA 1

ENTARDA

ENTARDA 1 ENTARDA 2

9.2 Gestión de referencia

P2.2.1 REFERENCIA DE TENSIÓN DE CC [#,## %] ID1462

Este parámetro establece la referencia de tensión de CC en un valor porcentual de tensión de CC nominal (Tensión de CC nominal = 1.35 * Tensión de alimentación). La tensión de CC se mantendrá a este nivel cuando la unidad regenerativa esté en funcionamiento. Para unidades de 500 V, el límite máximo es 130% y para unidades de 690 V, el límite máximo es 115%. El valor predeterminado es de 110%.

NOTA: La tensión del bus de CC no debería superar los siguientes valores:

• 800 V para la unidad de 500 V

• 1100 V para la unidad de 690 V

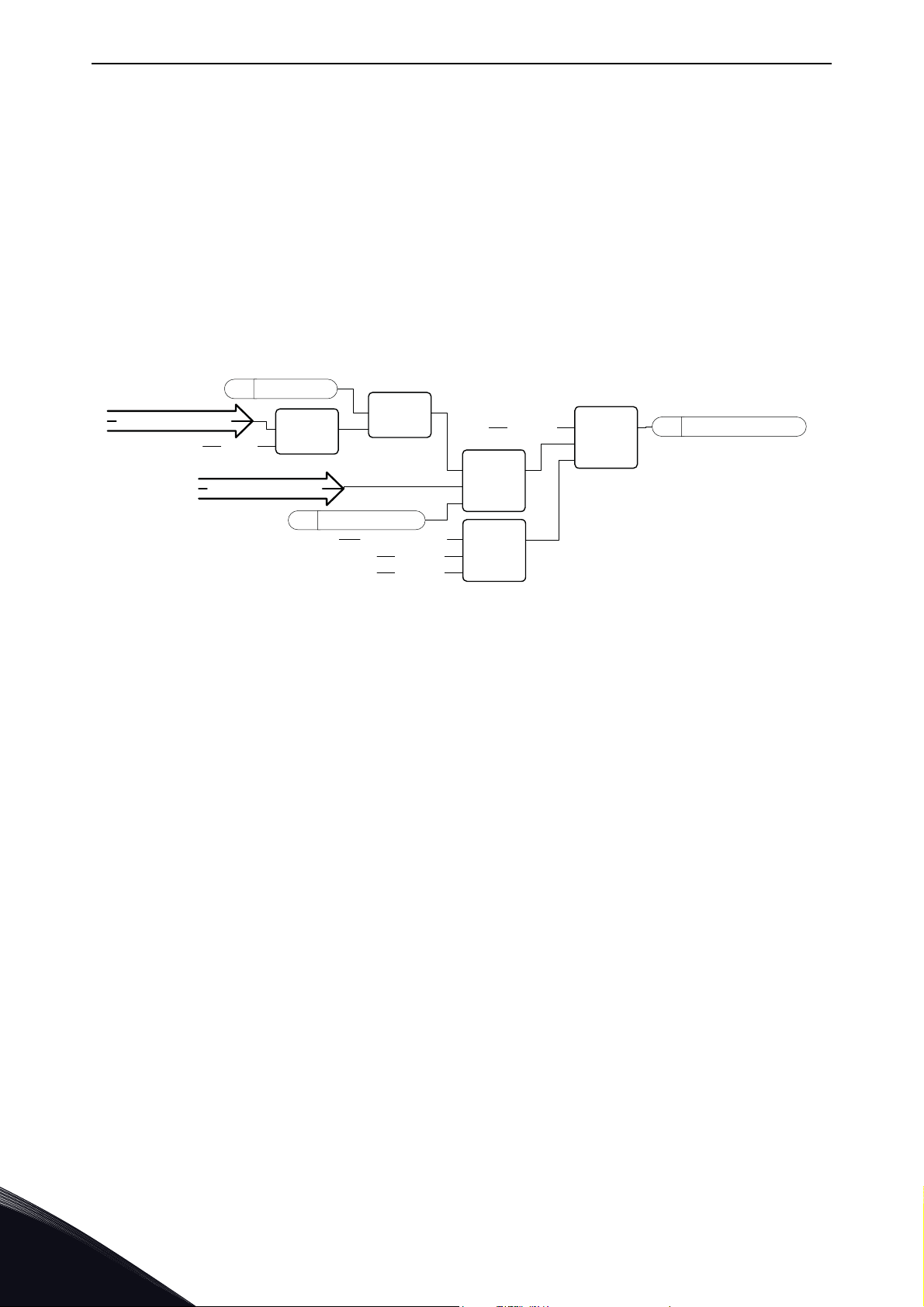

Figura 6. Cadena de referencia de tensión de CC

P2.2.2 CAÍDA DE CC ID620

Cuando los AFE se utilizan en paralelo de modo independiente, la caída se puede usar para equilibrar la corriente. La caída de referencia de tensión VCC se establece como porcentaje de la referencia de corriente activa.

Por ejemplo, si la caída es de 3,00% y la corriente activa es del 50%, entonces la referencia de tensión de CC se reduce en un 1,5%. En la caída, las unidades en paralelo se pueden equilibrar ajustando la referencia de tensión de CC a valores ligeramente diferentes.

P2.2.3 S

Este parámetro define de qué fuente se toma la referencia de corriente reactiva. Si se elige el panel, entonces la referencia de corriente reactiva se toma del parámetro P2.4.11.

0 = Panel 1 = Entrada analógica 1 2 = Entrada analógica 2

Si el valor de referencia se toma de cualquiera de las dos entradas analógicas, se recomienda usar la entrada analógica bipolar (-10V…10V, seleccionada con puente).

ELECCIÓN DE FUENTE DE REFERENCIA DE TENSIÓN REACTIVA ID1384

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 51

-10 V

10 V

100,0%

-100,0%

Ref. intensidad reactiva [%]

11286_es

Tensión de entrada [V]

Figura 7. Escalado de entrada analógica (bipolar)

P2.2.4 REFERENCIA DE CORRIENTE REACTIVA ID1459

Este parámetro establece la referencia para la corriente reactiva en porcentaje de la corriente nominal. Se puede utilizar para la corrección del factor de potencia del sistema AFE o para la compensación de la potencia reactiva.

Un valor positivo da potencia inductiva a la conexión Un valor negativo da potencia capacitiva a la conexión. La referencia de corriente reactiva se toma de este parámetro si el panel se ha elegido como fuente

para referencia de corriente reactiva (P2.2.3 = 0).

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 52 Descripción de parámetros

9.3 Señales de entrada

9.3.1 Entradas digitales

P2.3.1.1 S

Este parámetro se utiliza para elegir la entrada utilizada para la señal de solicitud de marcha. Al controlar el AFE desde E/S, esta señal debe estar conectada.

0 = No usado 1 = DIN1 2 = DIN2 3 = DIN3 4 = DIN4 5 = DIN5 6 = DIN6

P2.3.1.2 C

Este parámetro se utiliza para elegir la entrada para la señal de contactor abierto. Esta señal se utiliza para forzar que la salida de relé RO2 (contactor principal) esté abierta y detener el modulado.

Cuando se utiliza esta entrada para detener AFE y abrir un contactor principal, se debe descargar y volver a cargar el bus de CC para cerrar el contactor principal de nuevo y continuar la modulación (consulte Figura 8).

Si no se utiliza la señal de Forzar la apertura del contactor principal, elija la opción “0 = No utilizado”.

0 = No usado 1 = DIN1 2 = DIN2 3 = DIN3 4 = DIN4 5 = DIN5 6 = DIN6 7 = DIN1 (invertido) 8 = DIN2 (invertido) 9 = DIN3 (invertido) 10 = DIN4 (invertido) 11 = DIN5 (invertido) 12 = DIN6 (invertido)

OLICITUD DE MARCHA ID1206

ONTACTOR ABIERTO ID1508

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 53

Contactor abierto

Tensión de Bus de CC

11287_es

0,8 * CC nominal

Carga iniciada

Cierre de contactor (RO2) = 1)

Figura 8. Contactor abierto

P2.3.1.3

Este parámetro define si el convertidor monitoriza el estado del LCL sobre la señal de cambio de temperatura. Esta cable está marcado como “X52” cuando no se utiliza alimentación de potencia CC/CA integrada.

Esta señal se utiliza normalmente en instalaciones en armarios. Si la señal de monitorización de sobretemperatura de LCL no se utiliza en el sistema, elija la opción “0 = No utilizado”.

Vea el parámetro P2.3.1.2 para conocer la lista de valores.

P2.3.1.4 R

Este parámetro define que entrada se utiliza para monitorizar el estado del contactor principal de la unidad. Si la retroalimentación no se corresponde con la señal de control dentro del retardo de tiempo establecido, el convertidor indicará Fallo de MCC y no se podrá poner en marcha hasta que reciba la retroalimentación adecuada.

Vea el parámetro P2.3.1.1 para conocer la lista de valores.

P2.3.1.5 M

Este parámetro define si el convertidor monitoriza el estado del ventilador de LCL de la unidad. Cuando se utiliza la función de monitorización, la unidad hará una advertencia si el ventilador de LCL deja de funcionar y la temperatura de LCL alcanza el nivel de advertencia.

Compruebe en el hardware si el LCL está utilizando X51 para la monitorización del ventilador o de la temperatura del LCL. Si el hardware usa X51 para la monitorización del ventilador, use este parámetro. Si se utiliza para la monitorización de la temperatura del LCL, use la monitorización de temperatura LCL X51 P2.3.1.10.

Esta señal se utiliza normalmente en instalaciones en armarios. Si el estado del ventilador de LCL no se monitoriza en el sistema, elija la opción “0 = No utilizado”.

ONITORIZACIÓN DE TEMPERATURA DE

ECONOCIMIENTO DE CONTACTOR PRINCIPAL ID1453

ONITORIZACIÓN DEL VENTILADOR DE LCL (X51) ID1178

LCL X52 ID1179 “T

EMP

. LCL X52”

Vea el parámetro P2.3.1.2 para conocer la lista de valores.

P2.3.1.6 R

ESTABLECIMIENTO DE FALLOS ID1208

Este parámetro define qué entrada digital se utiliza para restablecer fallos. Vea el parámetro P2.3.1.1 para conocer la lista de valores.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 54 Descripción de parámetros

P2.3.1.7 FALLO EXTERNO ID1214

Este parámetro define si el convertidor monitoriza el estado de la entrada de fallo externa. La respuesta al fallo se puede seleccionar con el parámetro P2.7.2.

Vea el parámetro P2.3.1.2 para conocer la lista de valores.

P2.3.1.8 P

ERMISO DE MARCHA ID1212

Este parámetro define qué entrada digital se utiliza para la señal de Permiso de marcha externa. Si se utiliza Permiso de marcha, el convertidor no pasa a estado Preparado hasta que Permiso de marcha esté activado.

Vea el parámetro P2.3.1.1 para conocer la lista de valores.

P2.3.1.9 M

ONITOR DE REFRIGERACIÓN ID750

OK entrada de la unidad de refrigeración.

P2.3.1.10 M

ONITORIZACIÓN DE TEMPERATURA DE LCL X51 ID750 “TEMP. LCL X51”

Este parámetro define si el convertidor monitoriza el estado del LCL sobre la señal de cambio de temperatura de X51. Esta cable está marcado como “X51” cuando no se utiliza alimentación de potencia CC/CA integrada.

Compruebe en el hardware si el LCL está utilizando X51 para la monitorización del ventilador o de la temperatura del LCL. Si el hardware usa X51 para la monitorización de la temperatura, use este parámetro. Si se utiliza para la monitorización del ventilador del LCL, use la monitorización del ventilador LCL P2.3.1.5 (X51).

Esta señal se utiliza normalmente en instalaciones en armarios. Si la señal de monitorización de sobretemperatura de LCL no se utiliza en el sistema, elija la opción “0 = No utilizado”.

Vea el parámetro P2.3.1.2 para conocer la lista de valores.

9.3.2 Entradas analógicas

P2.3.2.1 M

ÍNIMO DE ENTRADA ANALÓGICA 1 ID1227

Nivel mínimo de tensión o corriente en AI1.

0 = 0 V/0 mA, 1 = 2 V/4 mA

P2.3.2.2 T

IEMPO DE FILTRO DE ENTRADA ANALÓGICA 1 ID1228

Tiempo de filtro en segundos para el filtrado de señal relativa a AI1. El rango de tiempo se puede seleccionar desde 0,01 seg. a 10,00 seg.

P2.3.2.3 M

ÍNIMO DE ENTRADA ANALÓGICA 2 ID1231

Este parámetro define la tensión o corriente mínima en la terminal AI2 en la tarjeta OPT-A1.

0 = 0 V/0 mA, 1 = 2 V/4 mA

P2.3.2.4 T

IEMPO DE FILTRO DE ENTRADA ANALÓGICA 2 ID1232

Tiempo de filtro en segundos para el filtrado de señal relativa a AI2. El rango de tiempo se puede seleccionar desde 0,01 seg. a 10,00 seg.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 55

9.4 Señales de salida

9.4.1 Salidas digitales

P2.4.1.1 DO1 ID1216

Este parámetro define qué señal se conecta a la salida digital 1.

0 = La salida digital se puede establecer desde el bus de campo (Palabra de control auxiliar, bit 13). 1 = Preparado 2 = En marcha 3 = Fallo 4 = Sin fallos 5 = Advertencia 6 = Con referencia 7 = Activo regen (La unidad es la potencia regeneradora) 8 = Carga CC

Esta función de salida se utiliza para cargar CC. Esta función solo puede utilizarse cuando también esté en uso la función Permiso de marcha. Cuando el permiso de marcha es ALTO y no hay fallos activos, el flanco de subida del comando de arranque iniciará la carga CC y si la carga es satisfactoria, el convertidor entrará en estado de marcha.

9 = Listo/Advertencia (parpadeando). 10 = Fallo de sobretemperatura (sobretemperatura del convertidor o el ventilador no funciona) 11 = Tensión de CC por encima del límite establecido en el parámetro P2.5.6.1

P2.4.1.2 DO2 ID1217

Seleccione la señal para controlar el RO1 de la tarjeta de opción OPT-A2. Vea el parámetro P2.3.1.1 para conocer la lista de valores.

P2.4.1.3 DO3, R

Esta salida controla el contactor principal. La función no se puede cambiar.

P2.4.1.4P2.4.1.13 DO4- DO12 ID1385 - ID1429

ANURA B: SALIDA 2 (RO2) ID1218

Estos parámetros solo están visibles cuando hay tarjetas opcionales con salidas digitales instaladas en el AFE. Si, por ejemplo, se ha instalado la tarjeta opcional OPT-B5, los parámetros para la salidas DO3-DO5 se hacen visibles.

Vea el parámetro P2.3.1.1 para conocer la lista de valores.

9.4.2 Salidas analógicas

NOTA: Este menú es visible en el panel si la entrada analógica 1 no se utiliza para la medición PT100 (P2.2.2.2 = 0).

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 56 Descripción de parámetros

11288_es

Señal sin filtrar

Señal filtrada

P2.4.2.1 ID DE SEÑAL DE SALIDA ANALÓGICA 1 ID1233

Establezca el número de la señal que se ha de conectar a AO1. Por ejemplo, para conectar la tensión de bus de CC a la salida analógica 1, introduzca 1108 como valor de parámetro.

NOTA: Si se ha elegido la entrada analógica para su uso para la medición PT100 (P2.2.2.2 > 0), la salida analógica 1 se fuerza a nivel 10 mA.

P2.4.2.2 C

OMPENSACIÓN DE SALIDA ANALÓGICA 1 ID1234

Este parámetro define la tensión o corriente mínima en la salida analógica 1.

0 = 0 V/0 mA, 1 = 4 mA

P2.4.2.3 T

IEMPO DE FILTRO DE SALIDA ANALÓGICA ID1235

Este parámetro define el tiempo de filtro de la señal de salida analógica.

Figura 9. Filtrado de salida analógica

P2.4.2.4 VALOR MÁXIMO DE SALIDA ANALÓGICA ID1236

Valor máximo de una señal seleccionada para AO1. Corresponderá a +10 V/20 mA

P2.4.2.5 V

Valor mínimo de una señal seleccionada para AO1. Corresponderá con 0 V/0 mA o 2 V/4 mA

ALOR MÍNIMO DE SALIDA ANALÓGICA ID1237

dependiendo del parámetro de compensación.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 57

9.5 Ajustes de límites

9.5.1 Límites de corriente

P2.5.1.1 L

ÍMITE DE CORRIENTE [A] ID107

Establece el límite de corriente para la unidad de alimentación regenerativa. Establézcalo en correspondencia con la carga máxima requerida o con la sobrecarga máxima de la unidad, teniendo en cuenta que la carga puede constar de varias unidades de convertidor de motor.

Valor máximo 2 * IH según el tamaño de la unidad.

9.5.2 Límites de potencia

P2.5.2.1 L

ADO GENERADOR DE LÍMITE DE POTENCIA ID1290

Este parámetro establece el límite de potencia para el funcionamiento de lado generador de la unidad regenerativa. 100,0% es igual a la potencia nominal. El funcionamiento del lado generador significa que la potencia fluye al lado CA desde el lado CC. Determinar un valor demasiado alto puede llevar a un fallo por sobretensión. En algunos casos, no se puede alimentar la potencia a la red del barco y se utiliza el AFE meramente para fines de armónicos bajos. En dichos casos, el BCU puede ser necesario para consumir el exceso de energía.

P2.5.2.2 L

ADO DE MONITORIZACIÓN DE LÍMITE DE POTENCIA ID1289

Este parámetro establece el límite de potencia para el funcionamiento de lado motor de la unidad regenerativa. 100,0% es igual a la potencia nominal. El funcionamiento del lado de monitorización significa que la potencia fluye desde el lado CA hasta el lado CC.

9.5.3 Función Parada Marcha automática

P2.5.3.1 F

UNCIÓN MARCHA

El parámetro determina el comportamiento de la unidad cuando se pone en marcha y se detiene. 0 = Normal. La unidad regenerativa arranca solo con la solicitud de marcha. 1 = Auto. La unidad regenerativa se pondrá en marcha automáticamente cuando la energía debe

ser retroalimentada a la red principal (regeneración) y se detiene cuando no hay regeneración.

P2.5.3.2 N

IVEL PARADA AUTOMÁTICA

Nivel de corriente activa cuando se detiene la regeneración en el modo automático. Cuando el valor de corriente actual sea superior a este valor, la regeneración se detendrá.

P2.5.3.3 T

IEMPO DE MARCHA MÍNIMO ID1281 “TIEMPO DE MARCHA MÍNIMO”

Este parámetro define el tiempo de marcha mínimo cuando se produce la marcha de AFE elevando la tensión de CC. Este parámetro es aplicable exclusivamente cuando de funciona en modo automático (P2.5.3.1 = 1).

P2.5.3.4 T

IEMPO DE PARADA ID1282 “TIEMPO PARADA”

Este parámetro define el periodo de tiempo en el que la referencia de CC pasa a mínimo antes de detener el AFE, si no se detecta potencia regenerativa durante dicho periodo. Este parámetro es aplicable exclusivamente cuando de funciona en modo automático (P2.5.3.1 = 1).

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 58 Descripción de parámetros

9.5.4 Parámetros de límite de tensión de CC

P2.5.4.1 L

Este parámetro establece un límite de supervisión para la tensión del bus de CC. Si la tensión sube por encima de este nivel, la señal marca ALTO. Esta señal se puede conectar a la salida digital y se copia a la Palabra de estado principal, Bit 10. Este valor no limita la tensión de bus de CC pero se puede usar con fines de monitorización.

ÍMITE DE SUPERVISIÓN DE TENSIÓN DE CC ID1454

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 59

9.6 Control de la unidad

P2.6.1 FRECUENCIA DE CONMUTACIÓN ID601

La frecuencia de conmutación del puente IGBT en [kHz]. Cambiar el valor predeterminado puede afectar al funcionamiento del filtro de LCL.

P2.6.2 O

Esta palabra de bits compacta está concebida para habilitar/deshabilitar opciones de control diferentes para el control de regeneración:

B0 = Deshabilitar la reducción de VCC con generación de referencia reactiva con alto tensión de línea.

B1 = Deshabilitar la compensación de potencia reactiva de LCL. B5 = Deshabilitar toda compensación de eliminación armónica.

Se activa por defecto. Cuando se activa, esta función reducirá un poco los armónicos 5º y 7º. No reducirá los armónicos de la red, solo los armónicos del propio convertidor.

B8 = Habilitar sincronización de pulso doble. Esta opción generará dos pulsos de sincronización en lugar de uno. Esto puede ayudar a la sincro-

nización de una red débil. B9 = Habilitar sincronización suave (>= FI9). Esta función habilita la detección cruzada cero en FI9 y unidades de mayor tamaño. Cuando esté

activa y haya una conexión con la red mientras el convertidor está detenido, la frecuencia de alimentación se actualiza mediante la frecuencia detectada.

B12 = Habilitar una referencia de CC flotante. La tensión del Bus de CC seguirá la tensión de línea. En el estado de marcha, el convertidor puede detectar la tensión de alimentación. Si la tensión

de alimentación cambia, también lo hará la referencia de CC a fin de que la tensión de CC sea:

PCIONES REGEN 1 ID1463

Tensión de CC = Referencia de CC de tensión de alimentación medida *1.35* B13 = Habilitar el uso de la tarjeta D7 para iniciar la sincronización. Cuando la tarjeta OPT-D7 se instala, este bit activará la sincronización utilizando el ángulo

de tensión y la información de frecuencia de la tarjeta D7. Observe que el orden de fases debe ser el mismo tanto en OPT-D7 y las fases de entrada. También se recomienda mantener la frecuencia en positivo. Observe que la frecuencia de la tarjeta D7 puede ser la misma que la frecuencia de alimentación pero el orden de las fases aún puede ser incorrecto.

P2.6.3 R

Este parámetro define un retardo de marcha cuando se da el comando de marcha. Cuando se programan retardos diferentes para las unidades paralelas, las unidades comenzarán en secuencia. Esto es necesario en unidades paralelas para que la sincronización no se produzca simultáneamente con todos los convertidores. El inicio simultáneo puede llevar a un error de sincronización. El valor recomendado entre los convertidores es de 500 ms.

ETARDO PUESTA EN MARCHA ID1500

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 60 Descripción de parámetros

Tiempo * 500 ms

Parada

AFE 1

Marcha

Parada

AFE 2

Marcha

Parada

AFE 3

Marcha

Parada

AFE 4

Marcha

11289_es

Figura 10. Retardo de puesta en marcha

P2.6.4 TIPO DE MODULADOR ID1516

Este parámetro es para cambiar el tipo de modulador. Con el modulador ASIC (HW) la distorsión de corriente es más baja, pero las pérdidas son elevadas en comparación con un modulador de software. Se recomienda el uso de un modulador de software.

0 = Modulador de hardware: Modulador ASIC con inyección armónica tercera clásica. El espectro es ligeramente mejor comparado con el modulador de software 1.

1 = Modulador de software 1: Modulador de vector simétrico con vectores cero simétricos. La distorsión de corriente es menor que con el modulador de software 2 si se utiliza refuerzo.

2 = Modulador de software 2: BusClamb simétrico en el que un interruptor conduce siempre 60 grados bien a raíl de CC positivo o negativo. Las pérdidas de interrupción se reducen sin el calentamiento diferente de interruptores superior o inferior. El espectro es estrecho. No recomendado para unidades paralelas.

3 = Modulador de software 3: BusClamb no simétrico en el que un interruptor conduce siempre 120 grados a raíl de CC negativo para reducir las pérdidas de interrupción. El inconveniente es que los interruptores superior e inferior tienen una carga desigual y el espectro en amplio. No recomendado para unidades paralelas.

4 = Modulador de software 4: Modulador de pura onda sinusoidal sin inyección armónica. Destinado a ser utilizado en bancos de pruebas seguidos, etc, para evitar corriente armónica tercera circulante. El inconveniente es que la tensión de CC necesaria es un 15% más alta en comparación con otros tipos de módulos.

P2.6.5 O

PCIONES DE CONTROL ID1798

B02 = Habilitar el uso de AFE sin retroalimentación MCC. Se puede utilizar exclusivamente con fines de prueba. Para un funcionamiento correcto de AFE, se debe usar la retroalimentación actual.

B06 = Deshabilitar fallo de ventilador cuando la tensión principal es baja. B10 = Deshabilitar la función de restablecimiento automático de MCC.

P2.6.6 O

PCIONES DE CONTROL 2 ID1707

B00 = Reservado

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 61

P2.6.7 TIEMPO DE FUNCIONAMIENTO ID1855

Tiempo de funcionamiento almacenado. Cuando se vuelve a cargar la aplicación, las horas de funcionamiento se pondrán en cero si no se actualiza este parámetro.

La señal de monitorización se da en horas con dos decimales. El parámetro tiene el siguiente formato:

xx (años) XX (meses) XX (días) XX (horas) XX minutos

1211292359 -> 12 años, 11 meses, 29 días, 23 horas y 59 minutos.

9.6.1 Control de la unidad

P2.6.8.1 C

ONTROLADOR DE TENSIÓN KP ID1451

Este parámetro establece la ganancia para el controlador de tensión PI de bus de CC.

P2.6.8.2 C

ONTROLADOR DE TENSIÓN TI ID1452

Este parámetro establece la constante de tiempo en ms del controlador de tensión PI de bus de CC.

P2.6.8.3 C

ONTROLADOR DE CORRIENTE ACTIVA KP ID1455

Este parámetro establece la ganancia del controlador para la corriente activa de la unidad regenerativa.

P2.6.8.4 C

ONTROLADOR DE CORRIENTE ACTIVA TI ID1456

Este parámetro establece la constante de tiempo del controlador para la corriente activa de la unidad regenerativa (15 igual a 1,5 ms).

P2.6.8.5 S

INC KP ID1457

Este parámetro establece la ganancia del controlador de sincronización que se utiliza para sincronizar el cambio a la alimentación.

P2.6.8.6 S

INC TI ID1458

Este parámetro establece la constante de tiempo del controlador que se utiliza para sincronizar el cambio a la alimentación (15 igual a 7 ms).

P2.6.8.7 L

ÍMITE DE ÍNDICE DE MODULADOR ID655

Este parámetro se puede usar para controlar el modo en que el convertidor modula la tensión de salida. El valor más bajo puede mejorar la forma de onda de la corriente, pero hace que la tensión de CC aumente cuando la tensión de línea sea alta.

P2.6.8.8 R

ETARDO DE MARCHA DEL CONTACTOR PRINCIPAL ID1519

Contactor principal con retardo. El retardo desde la señal de reconocimiento del contactor principal al inicio de la modulación. Si la función de retroalimentación del contactor principal se omite, este tiempo se establece internamente en 2 segundos.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 62 Descripción de parámetros

9.7 Parámetros del bus de campo

P2.7.1 P2.7.8 S

Mediante el uso de estos parámetros, puede monitorizar cualquier valor de parámetro o monitorización desde el bus de campo. Introduzca el número ID del elemento que desee monitorizar para el valor de estos parámetros.

P2.7.9 P2.7.16 S

Mediante el uso de estos parámetros, puede controlar cualquier valor de parámetro desde el bus de campo. Introduzca el número ID del elemento que desee controlar para el valor de estos parámetros.

ELECCIÓN DE SALIDA DE DATOS 1-8 DEL BUS DE CAMPO ID1490-ID1497

ELECCIÓN DE DATOS 1-8 DEL BUS DE CAMPO ID876-ID883

P2.7.17 S

Este parámetro define qué ranura se debe usar como lugar de control principal cuando se han instalado dos tarjetas del bus de campo en el convertidor. Cuando se seleccionan los valores 6 o 7, el convertidor usa el perfil Profibus rápido. Cuando se utiliza el perfil de Profibus rápido, no se pueden utilizar tarjetas de tipo “B” u otras tarjetas de tipo C.

NOTA: Establezca en primer lugar la Dirección esclava y el tipo de PPO antes de seleccionar el modo Profibus rápido.

0 = Todas las ranuras 4 = Ranura D 5 = Ranura E 6 = Ranura D, soporte de Profibus rápido 7 = Ranura E, soporte de Profibus rápido

ELECTOR DE RANURA DE CONTROL ID1440 “SELRANURACONTROL”

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 63

9.8 Protecciones

P2.8.1.1 RESPUESTA FRENTE A FALLO TERMISTOR ID732

0 = Sin respuesta 1 = Advertencia 2 = Fallo (el convertidor detendrá la modulación dejando el contactor principal cerrado) 3 = Fallo, CC desactivada (contactor principal abierto)

Si el parámetro se ajusta en 0, se desactivará la protección.

P2.8.1.2 R

ESPUESTA FRENTE A FALLO DE SOBRETEMPERATURA DEL CONVERTIDOR

ID1517

2 = Fallo 3 = Fallo, CC desactivada (contactor principal abierto)

Cuando la temperatura del radiador supera los 90ºC, se produce un fallo de sobretemperatura. La advertencia de sobrecalentamiento se produce cuando la temperatura del radiador supera los 85ºC.

P2.8.1.3 R

ESPUESTA FRENTE A FALLO DE SOBRETENSIÓN ID1507

2 = Fallo 3 = Fallo, CC desactivada (contactor principal abierto)

P2.8.1.4 R

ESPUESTA FRENTE A FALLO DE SOBRECORRIENTE ID1506

2 = Fallo 3 = Fallo, CC desactivada (contactor principal abierto)

NOTA: El fallo de temperatura IGBT usa la misma respuesta.

P2.8.1.5 R

ESPUESTA FRENTE A SOBRETEMPERATURA DEL FILTRO DE ENTRADA

ID1505

Este parámetro define una respuesta al fallo de sobretemperatura LCL. El fallo de LCL se monitoriza a través de la entrada digital definida en el grupo G2.3.1.

0 = Sin respuesta 1 = Advertencia 2 = Fallo (el convertidor detendrá la modulación dejando el contactor principal cerrado) 3 = Fallo, CC desactivada (contactor principal abierto)

P2.8.1.6 T

IEMPO CARGA MÁX ID1522

Cuando se utilizan las opciones de carga del convertidor, este parámetro define el límite de tiempo máximo de carga.

P2.8.1.7 C

ONTACTOR PRINCIPAL CON FALLO ID1510

Este parámetro define una respuesta a CUALQUIER fallo que se produzca en el AFE. 0 = El contactor principal se mantiene cerrado en caso de fallo

- Los fallos que se han definido para abrir el contactor principal están aún activos. 1 = Cualquier fallo en el convertidor abrirá el contactor principal.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 64 Descripción de parámetros

P2.8.1.8 RETARDO DE FALLO DE APERTURA DEL CONTACTOR PRINCIPAL ID1521

Retardo para fallo de apertura del contactor principal. El retardo máximo entre el comando de cierre del relé de control del contactor principal y la señal de reconocimiento del contactor principal. Si no se recibe reconocimiento durante este tiempo, se muestra un fallo F64.

P2.8.1.9 R

ESPUESTA A SUPERVISIÓN EN FASE DE ENTRADA ID1518

0 = Sin respuesta 1 = Advertencia 2 = Fallo 3 = Fallo, CC desactivada (contactor principal abierto)

La supervisión en fase de entrada garantiza que las fases de entrada del convertidor de frecuencia tienen una corriente aproximadamente igual.

P2.8.1.10 R

ESPUESTA FRENTE A FALLO EXTERNO ID701

Este parámetro define una respuesta a un fallo externo. Si el convertidor monitoriza el estado de la entrada de fallo externa (valor de P2.2.1.7 > 0) y se produce un fallo, se puede configurar el convertidor para que responda al fallo.

0 = Sin respuesta 1 = Advertencia 2 = Fallo (el convertidor detendrá la modulación dejando el contactor principal cerrado) 3 = Fallo, CC desactivada (contactor principal abierto)

P2.8.1.11 R

ESPUESTA FRENTE A FALLO DE VENTILADOR ID1524

Este parámetro define una respuesta a un fallo del ventilador. Ventilador del convertidor y ventilador controlado por un inversor LCL

1 = Advertencia 2 = Fallo 3 = Fallo, CC desactivada (contactor principal abierto)

P2.8.1.12 R

ESPUESTA FRENTE A FALLO DE VENTILADOR EN FILTRO DE ENTRADA

ID1509

Este parámetro define una respuesta al fallo de ventilador en filtro de entrada. Si el convertidor monitoriza el estado del ventilador de filtro de entrada (valor de P2.2.1.5 > 0) y se produce un fallo, se puede configurar el convertidor para que responda al fallo.

0 = Sin respuesta 1 = Advertencia 2 = Fallo (el convertidor detendrá la modulación dejando el contactor principal cerrado)

P2.8.1.13 R

ETARDO.FILTREFRIGERACIÓN

Protección para las unidades de refrigeración líquida. Se conecta un sensor externo al convertidor (DI: monitor de refrigeración) para indicar si el líquido de refrigeración está circulando. Si el convertidor está en estado de parada, esto es solo una advertencia. Si está en estado de marcha, el convertidor emite un fallo con una parada libre.

Este parámetro define el retardo tras el cual el convertidor entra en estado de fallo cuando se pierde la señal “Refrigeración OK”.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 65

AO1+

AO1-

AI+

AI-

PT100

11290_00

9.8.1 Temperatura PT100

P2.8.2.1 PT100 S

Selecciona la entrada analógica que se debe usar para la medición de temperatura utilizando un sensor PT100.

Si la entrada analógica se ha utilizado la medición PT100, la salida analógica 1 se fuerza a nivel 10 mA y se utiliza como alimentación de potencia para el sensor PT100. La conexión se ha ilustrado en Figura 11.

0 = No usado 1 = AI1 2–6 = Las mediciones se toman desde la tarjeta PT-100

ELECCIÓN DE ENTRADA ID1221

Figura 11. Conexiones PT100, con configuración de entrada analógica

P2.8.2.2 RESPUESTA AL FALLO PT100 ID740

0 = Sin respuesta 1 = Advertencia 2 = Fallo 3 = Fallo, CC desactivada (contactor principal abierto)

Si el parámetro se ajusta en 0, se desactivará la protección.

P2.8.2.3 L

Establezca aquí el límite en el que la advertencia PT100 será desactivada.

P2.8.2.4 L

Establezca aquí el límite en el que el fallo PT100 será desactivada.

9.8.2 Fallo de puesta a tierra

La protección de fallo de puesta a tierra garantiza que la suma de la corriente de fase de salida es cero. La protección de sobrecorriente siempre funciona y protege al convertidor de frecuencia de fallos de puesta a tierra con corrientes elevadas.

P2.8.3.1 R

La protección de fallo de puesta a tierra garantiza que la suma de la corriente de fase es cero. La protección de sobrecorriente siempre funciona y protege al convertidor de frecuencia de fallos de puesta a tierra con corrientes elevadas.

ÍMITE DE ADVERTENCIA PT100 ID741

ÍMITE DE FALLO PT100 ID742

ESPUESTA FRENTE A FALLO DE PUESTA A TIERRA ID1332

0 = Sin respuesta 1 = Fallo

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 66 Descripción de parámetros

P2.8.3.2 CORRIENTE DE FALLO DE PUESTA A TIERRA ID1333

Nivel máximo de corriente de tierra en porcentaje de corriente de unidad.

P2.8.3.3 R

Se genera retardo antes del fallo de puesta a tierra.

9.8.3 Bus de campo

P2.8.4.1 R

Establezca aquí la respuesta para un fallo del bus de campo si el lugar de control activo es el bus de campo. Consulte el Manual de la tarjeta del bus de campo para obtener más información.

0 = Sin respuesta 1 = Advertencia 2 = Fallo

P2.8.4.1 R

Define el retardo tras el cual se genera un fallo cuando se pierde el pulso del perro guardián del bus de campo. Establezca el tiempo a cero para deshabilitar la monitorización del.

ETARDO DE FALLO DE PUESTA A TIERRA ID774 “EARTH FAULTDELAY”

ESPUESTA ANTE FALLO DEL BUS DE CAMPO ID733

ESPFALLO.COMMBUSCAM”

“R

ETARDO DE PERRO GUARDIÁN DEL BUS DE CAMPO ID1354

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 67

9.9 Rearranque automático

P2.9.1 TIEMPO DE ESPERA ID717

Define el tiempo para el intento de restablecimiento del fallo una vez ya pasado la activación de fallo. La cuenta de tiempo de espera empieza solo cuando la causa del fallo ha sido eliminada. Por ejemplo, la entrada digital de fallo externa no está ya en estado de fallo.

P2.9.2 T

IEMPO DE PRUEBA ID718

Si la activación de fallo aparece con mayor frecuencia a la definida por los parámetros P2.8.3 a P2.8.5 durante el tiempo de prueba, se genera un fallo permanente.

P2.9.3 N

ÚMERO DE INTENTOS TRAS LA DESCONEXIÓN AUTOMÁTICA POR

SOBRETENSIÓN ID721

Este parámetro determina cuántos reinicios automáticos se pueden hacer durante el tiempo de prueba establecido por el parámetro P2.9.2 tras una desconexión automática por sobretensión.

0 = Sin reinicio automático tras la desconexión automática por sobretensión. >0 = Número de reinicios automáticos tras la desconexión automática por sobretensión. El fallo se

restablece y el convertidor se reinicia de forma automática después de que la tensión de bus de CC haya regresado al nivel normal.

P2.9.4 N

ÚMERO DE INTENTOS TRAS LA DESCONEXIÓN AUTOMÁTICA POR

SOBRECORRIENTE ID722

NOTA: También se incluye el error de temperatura de IGBT. Este parámetro determina cuántos reinicios automáticos se pueden hacer durante el tiempo

de prueba establecido por el parámetro P2.9.2.

0 = Sin reinicio automático tras la desconexión automática por sobrecorriente. >0 = Número de reinicios automáticos tras la desconexión automática por sobrecorriente y fallos

de temperatura de IGBT.

P2.9.5 N

ÚMERO DE INTENTOS TRAS LA DESCONEXIÓN AUTOMÁTICA POR FALLO

EXTERNO ID725

Este parámetro determina cuántos reinicios automáticos se pueden hacer durante el tiempo de prueba establecido por el parámetro P2.9.2.

0 = Sin reinicio automático tras la desconexión automática por fallo externo >0 = Número de reinicios automáticos tras la desconexión automática por fallo externo

P2.9.6 S

IMULACIÓN DE FALLOS ID1569 “SIMULACIÓN FALLOS”

Con este parámetro es posible simular diferentes fallos sin causar realmente una situación de fallo de, por ejemplo, sobrecorriente.

B00 = +1 = Simula fallo de sobrecorriente (F1) B01 = +2 = Simula fallo de sobretensión (F2) B02 = +4 = Simula fallo de subtensión (F9) B03 = +8 = Simula fallo de supervisión de fase de salida (F11) B04 = +16 = Simula fallo de puesta a tierra (F3) B05 = +32 = Simula fallo del sistema (F8) B06 = +64 = Simula fallo del codificador (F43) B07 = +128 = Simula advertencia de sobretemperatura (W14) B08 = +256 = Simula fallo de sobretemperatura (F14)

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 68 Descripción de parámetros

SEL

G IN 0 IN 1

Entrada digital de control de ID

Valor para BAJO

Valor para alto

Id. controlado DIN

11291_es

9.10 Control DIN ID

Esta función se utiliza para controlar cualquier parámetro entre dos valores diferentes con una entrada digital. Se dan valores diferentes para DI “bajo” y DI “alto”.

Figura 12. Control DIN ID

P2.10.1 ENTRADA DIGITAL DE CONTROL DE ID ID1570 “CONTROL DIN ID”

Seleccione la entrada digital que se va a utilizar para controlar el parámetro seleccionado por P2.10.2.

P2.10.2 DIN ID

CONTROLADO ID1571 “ID CONTROLADO”

Seleccione el ID de parámetro controlado por P2.10.1.

P2.10.3 V

ALOR PARA ENTRADA DIGITAL BAJA (FALSO) ID1572 “VALOR FALSO”

Establezca aquí el valor del parámetro controlado cuando la entrada digital (P2.10.1) sea BAJA para el parámetro seleccionado por P2.10.2. La función no reconoce decimales. Indique, por ejemplo, 10,00 Hz como '1000'.

P2.10.4 V

ALOR PARA ENTRADA DIGITAL ALTA (VERDADERO) ID1573 “VALOR

VERDADERO”

Establezca aquí el valor del parámetro controlado cuando la entrada digital (P2.10.1) sea ALTA para el parámetro seleccionado por P2.10.2. La función no reconoce decimales. Indique, por ejemplo, 10,00 Hz como '1000'.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Descripción de parámetros vacon • 69

9.11 Control de panel

P3.1 LUGAR DE CONTROL ID1403

El lugar de control activo se puede cambiar con este parámetro.

NOTA: El teclado es el lugar de control predeterminado. 0 = Fieldbus

1 = Terminal de E/S 2 = Teclado (Predeterminado)

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 70 Perfil del bus de campo para el convertidor regenerativo Vacon

10. PERFIL DEL BUS DE CAMPO PARA EL CONVERTIDOR

REGENERATIVO VACON

Este capítulo describe el perfil del bus de campo para la aplicación de AFE Las siguientes tablas dan detalles para el funcionamiento de la derivación de dichas tarjetas del bus de campo que soportan originalmente el tipo de operación de derivación o se pueden utilizar parámetros para operar en modo de derivación. DeviceNet es una excepción, vea las tablas especificadas para la tarjeta del bus de campo DeviceNet.

10.1 Señales del sistema de anulación al convertidor regenerativo Vacon

Tabla 41. Señales del sistema de anulación

Nombre de datos

de Profibus

Control Word

Referencia Referencia de tensión 105

Datos de proceso IN1 Reservado para uso futuro.

Datos de proceso IN2

Datos de proceso IN3 Reservado para uso futuro.

Datos de proceso IN4 Reservado para uso futuro.

Datos de proceso IN5 Reservado para uso futuro.

Datos de proceso IN6 Reservado para uso futuro.

Datos de proceso IN7 Reservado para uso futuro.

Datos de proceso IN8 Reservado para uso futuro.

Nombre de la señal Mín. Máx.

Palabra de control

principal

130 para

500 V

115 para

690 V

Palabra de control

aux. 1

Escala bus de campo

Descripción de la escala

Vea la descripción de bitwise a continuación

Referencia de tensión de CC como porcentaje de la tensión de CC nominal cuando la unidad se controla desde el bus de campo.

Vea la descripción de bitwise a continuación

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 71

10.2 Señales del convertidor Vacon al sistema de anulación

Tabla 42. Señales al sistema de anulación

Escala

Nombre de datos de Profibus Nombre de la señal

bus de campo

Descripción de la escala

Palabra de estatus principal

Tensión CC Tensión CC 1 = 1 V Tensión de CC en voltios

SalidaDatosProceso1 Corriente total 10 = 1 A Corriente total

SalidaDatosProceso2 Palabra de alarma 1

ProcessDataOut3 Palabra de fallo1

SalidaDatosProceso4 Palabra de fallo2

SalidaDatosProceso5

ProcessDataOut6

ProcessDataOut7 Reservado para uso futuro.

SalidaDatosProceso8 Tensión aliment. 1 = 1 V

Palabra de estatus

principal

Digital

Palabra de estado

de entrada 1

Digital

Palabra de estado

de entrada 2

Vea la descripción de bitwise

a continuación

Vea la descripción de bitwise

a continuación

Vea la descripción de bitwise

a continuación

Vea la descripción de bitwise

a continuación

Vea la descripción de bitwise

a continuación

Vea la descripción de bitwise

a continuación

Tensión de alimentación

en voltios

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 72 Perfil del bus de campo para el convertidor regenerativo Vacon

10.3 Palabra de control principal

Tabla 43. Palabra de control principal ID1160

FAL SE VERDADERO

0 = Sin respuesta

B00

B01 OFF2 =Parada

B02 Reservado para uso futuro.

Cierre el contactor

de carga de CC

1 = Cierre el contactor de carga de CC (se puede utilizar para controlar el circuito de carga externa conectando esta señal a la salida digital, vea el grupo G2.4.1).

0 = paro activo. Se detiene el control regenerativo. 1 = paro no activo

B03 Marcha

B04 Reservado para uso futuro. B05 Reservado para uso futuro. B06 Reservado para uso futuro. B07 Resetear 0>1 Restablecimiento de fallo.

B08

B09

B10 Control del bus de campo

B11 Perro guardián

B12 Reservado para uso futuro.

Establecer referencia

de tensión de CC 1

Establecer referencia

de tensión de CC 2

0 = Control de regeneración no activo 1 = Control de regeneración activo

Referencia de tensión de CC 1 = 115% de la tensión de CC nominal.

Referencia de tensión de CC 2 = 120% de la tensión de CC nominal.

0 = Sin control del bus de campo 1 = Control del bus de campo

B13 Reservado para uso futuro. B14 Reservado para uso futuro. B15 Reservado para uso futuro.

B00: FALSE = Sin acción, VERDADERO = Precarga CC ACTIVADO: La unidad iniciará la precarga si la función se activa mediante una señal de salida digital

y el lugar de control es el bus de campo. Cuando el lugar de control no es el bus de campo, la precarga se inicia desde el comando

de marcha normal. Para el bus de campo B10 también debe estar activo.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 73

B01: FALSO = Parada libre (DESACTIVADO 2), VERDADERO = ACTIVADO 2

Parada libre: La unidad hará una parada libre. ACTIVADO 2: Comando de parada no libre

B03: FALSO = Solicitud de parada, VERDADERO = Solicitud de marcha

Solicitud de parada: La unidad se detendrá. Solicitud funcionamiento: Comando de marcha al convertidor.

B07: FALSO = Sin significancia, VERDADERO = Reconocimiento de fallo Reconocimiento de fallo: La señal de grupo se reconoce como un flanco positivo.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 74 Perfil del bus de campo para el convertidor regenerativo Vacon

11292_es

SEL

ENTRADA

A RefNivCC_FB

MUL

ENTRADA

A RefV_CC_FB

100

FW PalabrControlAux.

A Ref_FinalVCC_FB

A RefNivCC_FB

SEL

ENTRADA

110,00%

SEL

ENTRADA

115,00%

SEL

ENTRADA

120,00%

SEL

ENTRADA

125,00%

110,00%

A Ref0CC_FB

A Ref1CC_FB

A FB_DCRef2

A RefCC_FB

ENTRADA 1 ENTRADA 2

FW PalabControlPrin.B9

ENTRADA

FW PalabControlPrin.B9

Referencia CC FB

ReferenciaVelocFB

ENTRADA

FW ReferenciaTensiónCC

LÍMITE

MÍN

MÁX

105,00 %

SEL

690 Unidad V ac

130,00 % 115,00 %

ENTARDA 1

SEL

A Control_IO

5,00 %

P ReferenciaTensCC

Referencia CC FB

11285_es

ENTARDA 2

ENTARDA 0 ENTARDA 1

ENTARDA

ENTARDA 1 ENTARDA 2

10.4 Control de referencia del bus de campo

Cuando la referencia de CC del bus de campo es inferior a 5 (FW: FBSpeedReference < 5), se ignora la referencia del bus de campo. Cuando la referencia es inferior a 105 (FW: FBSpeedReference < 105), se limita la referencia to 105,00%. La referencia del bus de campo no se puede activar cuando el lugar de control es control IO. MainControlWord B8 y la función de referencia B9 se activa mediante palabra de control aux B12.

Figura 13. Cadena de referencia de CC de bus de campo

Figura 14. Cadena de referencia de tensión de CC

B08: FALSO = Sin función, VERDADERO = Ref. 1 de CC B09: FALSO = Sin función, VERDADERO = Ref. 2 de CC

Tabla 44. Control de bit de ref, de CC del bus de campo

Ref de CC 110,00% 115,00% 120,00% 125,00%

B10: FALSO = Control del bus de campo deshabilitado VERDADERO = Control del bus de campo habilitado

Control del bus de campo deshabilitado: El convertidor no seguirá la palabra de control principal del bus de campo. Si se elimina durante el funcionamiento, el convertidor hará una parada libre.

Control del bus de campo habilitado: El convertidor sigue la palabra de control del bus de campo.

B08 FALSE VERDADERO FALSE VERDADERO B09 FALSE FALSE VERDADERO VERDADERO

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 75

B11: FALSO = Pulso de palabra del bus de campo bajo, VERDADERO = Pulso de palabra del bus de campo alto

Pulso de perro guardián: Este pulso se utiliza para monitorizar que el PLC esté activo. Si no hay pulso, el convertidor entrará en fallo. Esta función se activa mediante retardo de palabra del bus de campo P2.8.4.2. Cuando el valor es cero, el pulso no se monitoriza.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 76 Perfil del bus de campo para el convertidor regenerativo Vacon

10.5 Palabra de control principal (en DeviceNet)

NOTA: Cuando utilice la tarjeta de opción DeviceNet, use la siguiente palabra de control. (Vea también la palabra de control auxiliar)

Tabla 45. Palabra de control principal (en DeviceNet)

FALS E VERDADERO

b0 Marcha

b1 b2 Resetear 0>1 Restablecimiento de fallo. b3 b4

b5 Control del bus de campo

b6 b7 b8

b9 b10 b11 b12 b13 b14 b15

0 = Control de regeneración no activo 1 = Control de regeneración activo

0 = Sin control del bus de campo 1 = Control del bus de campo

B00: FALSO = Solicitud de parada, VERDADERO = Solicitud de marcha

Solicitud de parada: La unidad se detendrá. Solicitud funcionamiento: Comando de marcha al convertidor.

B02: FALSO = Sin significancia, VERDADERO = Reconocimiento de fallo Reconocimiento de fallo: La señal de grupo se reconoce como un flanco positivo.

B05: FALSO = Control del bus de campo deshabilitado VERDADERO = Control del bus de campo habilitado

Control del bus de campo deshabilitado: El convertidor no seguirá la palabra de control principal del bus de campo. Si se elimina durante el funcionamiento, el convertidor hará una parada libre.

Control del bus de campo habilitado: El convertidor sigue la palabra de control del bus de campo.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 77

10.6 Palabra de estatus principal

Tabla 46. Palabra de estatus principal

FALS E VERDADERO

0 = El convertidor no está listo para

b0 Preparado activado

b1 Listo, Marcha

b2 En marcha

b3 Fallo

b4 Estado Off2

el encendido 1 = El convertidor está listo para encender el contactor principal

0 = El convertidor no está listo para funcionar 1 = El convertidor está listo y el contactor

principal está ENCENDIDO

0 = El convertidor no está funcionando 1 = El convertido está funcionando con

el control regenerativo activado

0 = Ningún fallo activo 1 = Fallo activo

0 = Detener comando activo. Se detiene

el control regenerativo.

1 = detener comando no activo b5 Reservado para uso futuro. b6 Reservado para uso futuro.

b7 Advertencia

b8 Con referencia

b9 Control bus campo activo

b10 Por encima del límite

b11 Reservado para uso futuro. b12 Reservado para uso futuro. b13 Reservado para uso futuro. b14 Reservado para uso futuro.

b15 Perro guardián

0 = Sin advertencia

1 = Advertencia activa

0 = La ref. de tensión de CC y la tensión

de CC actual no son iguales.

0 = Control del bus de campo no activo

1 = Control del bus de campo activo

0 = La tensión de CC está por debajo del nivel

especificado por P2.5.6.1

1 = La tensión de CC está por encima del nivel

especificado por P2.5.6.1

Igual a la recibida en bit 11 en la palabra

de control principal.

B00: FALSO = No preparado para el encendido, VERDADERO = Preparado para el encendido

No preparado para el encendido: Preparado para el encendido:

B01: FALSO = No preparado para funcionar, VERDADERO = Preparado para funcionar

No preparado para funcionar: Preparado para funcionar:

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 78 Perfil del bus de campo para el convertidor regenerativo Vacon

B02: FALSO = El convertidor no está funcionando, VERDADERO = El convertidor está operativo

El convertidor no está funcionando: El convertidor no está en estado de marcha (modulando). El convertidor está operativo: El convertidor está en estado de marcha y modulando.

B03: FALSO = Sin fallos, VERDADERO = Fallo presente

Sin fallos: La unidad no tiene fallo. Fallo presente: La unidad tiene un fallo.

B04: FALSO = Parada libre activada, VERDADERO = Parada libre no activada

Parada libre activada: El “Comando de parada libre (OFF 2)” está presente. Parada libre no activada: El comando de parada libre no está activo.

B07: FALSO = Sin advertencia, VERDADERO = Advertencia presente

Sin advertencia: No hay ninguna advertencia o la advertencia ha desaparecido de nuevo. Advertencia presente: El convertidor aún funciona; advertencia en el parámetro de servicio/

mantenimiento; sin reconocimiento.

B08: FALSO = Tensión de CC fuera de tolerancia VERDADERO = Tensión de CC dentro de tolerancia

Error de rango de CC fuera de tolerancia: Error de rango de CC dentro de tolerancia:

B09: FALSO = Control no solicitado VERDADERO = Control solicitado Control no solicitado: No es posible el control mediante el sistema de automatización, solo

es posible en el dispositivo o mediante otra interfaz. Control solicitado: El sistema de automatización es requerido para asumir el control.

B10: FALSO = CC no alcanzada, VERDADERO = CC alcanzada o superada o no alcanzada: La CC está por debajo del límite de supervisión de tensión de CC P2.5.6.1

o alcanzada o superada: La CC está por encima del límite de supervisión de tensión de CC P2.5.6.1

B15: FALSO = Retroalimentación de FB DW baja, VERDADERO = Retroalimentación de FB DW alta Retroalimentación de FB DW: La palabra de control del bus de campo B11 se hace eco en el bus

de campo. Se puede usar para monitorizar el estado de comunicación desde el convertidor.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 79

10.7 Palabra de fallo 1

Tabla 47. Palabra de fallo 1

Fallo Comentario

b0 Sobrecorriente F1 b1 Sobretensión F2 b2 Baja tensión F9 b3 No usado b4 Fallo a tierra F3 b5 No usado

b7 Sobretemperaturaa F59, F56, F71 b8 Pérdida de fase de entrada F11 b9 No usado

b10 Fallo del dispositivo F37, F38, F39, F40, F44, F45

Sobretemperatura

de la unidad

F14

b11 No usado b12 No usado b13 No usado b14 No usado b15 No usado

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 80 Perfil del bus de campo para el convertidor regenerativo Vacon

10.8 Palabra de fallo 2

Tabla 48. Palabra de fallo 2

FALS E VERDADERO

b0 No usado b1 Fallo del interruptor de carga F5 b2 No usado

b4 Baja temperaturaa F13

Fallo de hardware

del convertidor

F4, F7

b6 Fallo externo F51 b7 No usado b8 Comunicación interna F25

b9 Temperatura IGBT F31, F41 b10 No usado b11 Ventilador refrigeración F32, F70 b12 Fallo de la aplicación F35 b13 Fallo interno del convertidor F33, F36, F8, F26 b14 Interruptor principal abierto F64 b15 No usado

Fallo de EPROM o suma

de verificación

F22

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 81

10.9 Palabra de advertencia 1

Tabla 49. Palabra de advertencia 1

FALS E VERDADERO

b0 No usado

W29: Advertencia de termistor,

b1 Protección de temperatura

W56: Advertencia FPT100 o W71: Advertencia de sobretemperatura de LCL

b4 No usado b5 No usado b6 No usado

b8 No usado b9 No usado

b10 Advertencia de ventilador

b11 No usado b12 No usado b13 No usado b14 No usado b15 No usado

Advertencia de fase

de alimentación

Sobretemperatura

en el convertidor

W11

W14

W32: Ventilador refrigeración W70: Advertencia de monitor de ventilador LCL

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 82 Perfil del bus de campo para el convertidor regenerativo Vacon

10.10 Palabra de control auxiliar

Tabla 50. Palabra de control auxiliar

FAL SE VERDADERO

b9 Reservado para uso futuro. b10 Reservado para uso futuro. b11 Reservado para uso futuro.

0 = El control de nivel de tensión de CC desde la palabra de control principal (MCW) no está activo

b12

b13 Control DO

b14 Reservado para uso futuro. b15 Reservado para uso futuro.

Habilita el control de nivel

CC desde la MCW

y la referencia de tensión de CC procede de los datos del bus de campo (valor de referencia). 1 = El control del nivel de tensión de CC de la MCW está habilitado.

Esta señal se puede conectar a la salida digital con los parámetros del grupo G2.4.1

B12: FALSO = Ref velocidad FB ref CC, VERDADERO = Ref CC controlada por bits Ref velocidad FB ref CC: La referencia del bus de campo se da mediante datos de proceso de

referencia de velocidad del bus de campo. Escalado de referencia 110 = Referencia de CC 110,00%. Ref CC controlada por bits: La referencia CC se controla mediante bits B08 y B09 de la palabra

de control principal.

B13: FALSO = Control DO bajo, VERDADERO = Control DO alto

Control DO bajo: DO es controlado bajo. Control DO alto: DO es controlado alto.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 83

10.11 Palabra de control auxiliar (en DeviceNet)

Tabla 51. Palabra de control auxiliar (en DeviceNet)

FALS E VERDADERO

0 = Sin respuesta

b1 OFF2 =Parada

b4 Perro guardián

b5 Reservado para uso futuro. b6 Reservado para uso futuro. b7 Reservado para uso futuro. b8 Reservado para uso futuro.

b9 Reservado para uso futuro. b10 Reservado para uso futuro. b11 Reservado para uso futuro.

b12

b13 Control DO

b14 Reservado para uso futuro. b15 Reservado para uso futuro.

Cierre el contactor

de carga de CC

Establecer referencia

de tensión de CC 1

Establecer referencia

de tensión de CC 2

Habilita el control de

nivel CC desde la MCW

1 = Cierre el contactor de carga de CC (se puede utilizar para controlar el circuito de carga externa conectando esta señal a la salida digital, vea el grupo G2.4.1).

0 = paro activo. Se detiene el control regenerativo. 1 = paro no activo

Referencia de tensión de CC 1 = 115% de la tensión de CC nominal.

Referencia de tensión de CC 2 = 120% de la tensión de CC nominal.

0 = El control de nivel de tensión de CC desde la palabra de control principal (MCW) no está activo y la referencia de tensión de CC procede de los datos del bus de campo (valor de referencia). 1 = El control del nivel de tensión de CC de la MCW está habilitado

Esta señal se puede conectar a la salida digital con los parámetros del grupo 2.4.1.

B00: FALSE = Sin acción, VERDADERO = Precarga CC ACTIVADO: La unidad iniciará la precarga si la función se activa mediante una señal de salida digital

y el lugar de control es el bus de campo. Cuando el lugar de control no es el bus de campo, la precarga se pone en marcha desde el comando

de marcha normal. Para el bus de campo B10 también debe estar activo.

B01: FALSO = Parada libre (DESACTIVADO 2), VERDADERO = ACTIVADO 2

Parada libre: La unidad hará una parada libre. ACTIVADO 2: Comando de parada no libre.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 84 Perfil del bus de campo para el convertidor regenerativo Vacon

11292_es

SEL

ENTRADA

A RefNivCC_FB

MUL

ENTRADA

A RefV_CC_FB

100

FW PalabrControlAux.

A Ref_FinalVCC_FB

A RefNivCC_FB

SEL

ENTRADA

110,00%

SEL

ENTRADA

115,00%

SEL

ENTRADA

120,00%

SEL

ENTRADA

125,00%

110,00%

A Ref0CC_FB

A Ref1CC_FB

A FB_DCRef2

A RefCC_FB

ENTRADA 1 ENTRADA 2

FW PalabControlPrin.B9

ENTRADA

FW PalabControlPrin.B9

Referencia CC FB

ReferenciaVelocFB

ENTRADA

FW ReferenciaTensiónCC

LÍMITE

MÍN

MÁX

105,00 %

SEL

690 Unidad Vac

130,00 % 115,00 %

ENTARDA 1

SEL

A Control_IO

5,00 %

P ReferenciaTensCC

Referencia CC FB

11285_es

ENTARDA 2

ENTARDA 0 ENTARDA 1

ENTARDA

ENTARDA 1 ENTARDA 2

10.12 Control de referencia del bus de campo (Device net)

Figura 15. Cadena de referencia de CC del bus de campo

Figura 16. Cadena de referencia de tensión de CC

B02: FALSO = Sin función, VERDADERO = Ref. 1 de CC B03: FALSO = Sin función, VERDADERO = Ref. 2 de CC

Tabla 52. Control de bit de ref, de CC del bus de campo

Ref de CC 110,00% 115,00% 120,00% 125,00%

B04: FALSO = Pulso de palabra del bus de campo bajo, VERDADERO = Pulso de palabra del bus de campo alto

Pulso de perro guardián: Este pulso se utiliza para monitorizar que el PLC esté activo. Si no hay pulso, el convertidor entrará en fallo. Esta función se activa mediante retardo de palabra del bus de campo P2.7.6. Cuando el valor es cero, el pulso no se monitoriza.

B02 FALSE VERDADERO FALSE VERDADERO B03 FALSE FALSE VERDADERO VERDADERO

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 85

B12: FALSO = Ref velocidad FB ref CC, VERDADERO = Ref CC controlada por bits Ref velocidad FB ref CC: La referencia del bus de campo se da mediante datos de proceso de

referencia de velocidad del bus de campo. Escalado de referencia 110 = Referencia de CC 110,00%. Ref CC controlada por bits: La referencia CC se controla mediante bits B08 y B09 de la palabra

de control principal.

B13: FALSO = Control DO bajo, VERDADERO = Control DO alto

Control DO bajo: DO es controlado bajo. Control DO alto: DO es controlado alto.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 86 Perfil del bus de campo para el convertidor regenerativo Vacon

10.13 Palabra de estado aux ID 1163

Tabla 53. Palabra de estado aux

FALS E VERDADERO

b0 b1 b2 b3 b4 b5 b6 b7 b8

b9 b10 b11 b12 b13 b14 b15

B00: FALSO = Sin función, VERDADERO = Sin función

Sin función: Sin función:

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Perfil del bus de campo para el convertidor regenerativo Vacon vacon • 87

10.14 Palabra de estado (Aplicación) ID 43

La palabra de estado de aplicación combina diferentes estados en una palabra de datos.

Tabla 54. Palabra de estado de aplicación ID43

FALS E VERDADERO

b1 No está en estado listo Listo

b2 No está en marcha En marcha

b3 Sin fallos Fallo

b6 Funcionamiento desactivado Permiso de marcha

b7 Sin advertencia Advertencia

b8 Interruptor de carga cerrado (interno)

b10

b11 b12 Sin solicitud de marcha Solicitud funcionamiento

Control de contactor principal (DO final)

Retroalimentación de contactor principal

b13 b14 F1, F31 o F41 activo b15

B01: FALSO = No está listo, VERDADERO = Listo

No está listo: Tensión de CC baja, fallo activo. Listo: Convertidor en estado listo, se puede dar comando de marcha.

B02: FALSO = No está en marcha, VERDADERO = En marcha

No está en marcha: El convertidor no está modulando. En marcha: El convertidor está modulando.

B03: FALSO = Sin fallos, VERDADERO = Fallo activo

Sin fallos: El convertidor no tiene fallos activos. Fallo: El convertidor tiene fallos activos.

B06: FALSO = Permiso de marcha bajo, VERDADERO = Permiso de marcha alto

Permiso de marcha bajo: El comando Permiso de marcha para el control del motor es bajo. Permiso de marcha alto: El comando Permiso de marcha para el control del motor es alto.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 88 Perfil del bus de campo para el convertidor regenerativo Vacon

B07: FALSO = Sin advertencia, VERDADERO = Advertencia activa

Sin advertencia: No hay señales de advertencia activas en el convertidor. Advertencia: El convertidor tiene una señal de advertencia activa. La señal de advertencia

no detiene el funcionamiento.

B08: FALSO = Interruptor de carga abierto, VERDADERO = Interruptor de carga cerrado Interruptor de carga abierto: El nivel de la tensión de CC ni ha alcanzado el nivel de cierre

ni ha caído por debajo del nivel de apertura. Esta información procede del control del motor del convertidor.

Interruptor de carga cerrado: El nivel de tensión de CC está por encima del límite de cierre y no hay enclavamientos activos internamente.

B09: FALSO = Comando de contactor principal abierto, VERDADERO = Comando de contactor principal cerrado

Comando de contactor principal abierto: Comando final para abrir el contactor principal desde la lógica de la aplicación.

Comando de contactor principal cerrado: Comando final para cerrar el contactor principal desde la lógica de la aplicación.

B10: FALSO = Contactor principal abierto, VERDADERO = Contactor principal cerrado

Contactor principal abierto: Retroalimentación del contactor principal, contactor abierto. Contactor principal cerrado: Retroalimentación del contactor principal, contactor cerrado.

B10: FALSO = Sin solicitud de marcha, VERDADERO = Solicitud de marcha

Sin solicitud de marcha: No se ha dado comando final de solicitud de marcha al control del motor. Solicitud funcionamiento: Se ha dado comando final de solicitud de marcha al control del motor.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Códigos de fallo vacon • 89

11. CÓDIGOS DE FALLO

Los códigos de fallo, sus causas y acciones correctoras se presentan en la tabla de más abajo. NOTA: Cuando se ponga en contacto con un distribuidor o con la fábrica a causa de un fallo, anote

siempre el texto y los códigos que aparecen en la pantalla del panel. El mejor modo es enviar el archivo de parámetros y la información de servicio al área de soporte técnico de Vacon.

Este capítulo incluye todos los códigos de fallo que se pueden producir. Algunos fallos no son posibles en la aplicación de AFE. Las descripciones de algunos fallos pueden ser diferentes cuando se comparan con un convertidor de frecuencia estándar.

Tabla 55. Códigos de fallo

Código

fallo

Nombre

del fallo

Fallo de sobrecorriente

Fallo de sobretensión

Fallo de puesta atierra

Descripción Causa posible Solución

El convertidor ha detectado una corriente alta en la fase de salida.

S1 = Disparo de hardware: Corriente superior a 4*Ih

La tensión del Bus de CC ha superado los límites de protección del convertidor.

S1 = Disparo de hardware. Tensión de CC del convertidor de 500 Vca por encima de 911 Vcc Tensión de CC del convertidor de 690 Vca por encima de 1200 Vcc

S2 = Supervisión de control de sobretensión (solo convertidor 690 Vca).

La tensión de CC ha estado por encima de 1100 Vcc durante demasiado tiempo.

Aumento repentino de la carga

Cortocircuito en los cables.

Tiempo de deceleración demasiado corto.

Picos de sobretensión altos en la alimentación.

Fallo de aislamiento en el cableado.

Compruebe la carga del motor.

Compruebe los cables.

Prolongue el tiempo de deceleración. Utilice el chopper de frenado y la resistencia de frenado. Use la unidad de chopper de frenado.

Comprobar la tensión de entrada.

S1 = La suma de la tensión de fase de salida no es cero

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 90 Códigos de fallo

Tabla 55. Códigos de fallo

Código

fallo

Nombre

del fallo

Interruptor de carga

Fallo por saturación

Fallo del sistema

Descripción Causa posible Solución

El estado del interruptor de carga no es correcto cuando se da la orden de marcha.

S1 = El interruptor de carga estaba abierto cuando se dio la orden de MARCHA.

S1 = Fallo de hardware

Un fallo del sistema indica varias situaciones de fallo diferentes en el funcionamiento del convertidor.

S1 = Reservado

5. S2 = Reservado S3 = Reservado S4 = Reservado S5 = Reservado S6 = Reservado S7 = Interruptor de carga S8 = La tarjeta del controlador no recibe alimentación S9 = Comunicación de unidad de potencia (TX) S10 = Comunicación de unidad de potencia (Disparo) S11 = Comun. de unidad de potencia (Medición) S12 = Ha fallado la sincronización de SystemBus en el funcionamiento de DriveSynch S30 = Las entradas de Safe disable están en diferente estado (OPT-AF)

Detector de cortocir-

S31 = cuitos del termistor (OPT-AF) S32 = Se ha quitado la tarjeta OPT-AF S33 = Error EEPROM de la tarjeta OPT-AF

El interruptor de carga estaba abierto cuando se dio la orden de MARCHA.

Perturbación. Tarjeta del convertidor o IGBT rotos. FR9 y los convertidores de mayor tamaño, que no incluyen acoplamiento estrella: La tarjeta ASIC (VB00451) está rota. FR8 y convertidores de menor tamaño: tarjeta de control rota. FR8 y convertidores de menor tamaño: si las tarjetas VB00449 / VB00450 están en uso, el fallo puede estar ahí.

Compruebe la conexión de la retroalimentación del relé de carga Resetear el fallo y volver a arrancar.

Si se vuelve a producir el fallo, consulte a su distribuidor local.

No se puede resetear desde el panel. Desconectar la alimentación. NO VUELVA A CONECTAR LA ALIMENTACIÓN Ponerse en contacto con su distribuidor local.

Restablezca la unidad y vuelva a intentarlo. Si hay un acoplamiento estrella en la unidad, compruebe las conexiones de fibra y el orden de fases.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Códigos de fallo vacon • 91

Tabla 55. Códigos de fallo

Código

fallo

F10

F11

F13

F14

F22

F24

Nombre

del fallo

Fallo de baja tensión

Fallo de sincronización de línea

Supervisión de fase de línea

Fallo de baja temperatura en el convertidor

Fallo de alta temperatura en el convertidor

Fallo de suma de verificación de EEPROM

Fallo del contador

Descripción Causa posible Solución

La tensión del enlace CC está por debajo del límite de tensión de fallo del convertidor.

S1 = Bus de CC demasiado bajo durante la marcha S2 = Sin datos de la unidad de potencia S3 = Supervisión de control de baja tensión

S1 = Suministro de diodos de supervisión de fase S2 = Supervisión de fase de unidad Active Front End

La medición de corriente ha detectado que no hay corriente en una fases o que la corriente en una fase es considerablemente diferente a otras fases.

Tensión de alimentación demasiado alta. Fallo interno del convertidor de frecuencia. Uno de los fusibles de entrada está roto. El interruptor de carga externa no está cerrado.

Falta la fase de la línea de entrada.

La temperatura del radiador es inferior a -10ºC.

La temperatura del disipador de calor es superior a los límites aceptables. La advertencia de sobrecalentamiento se indica antes de alcanzar el límite real de disparo.

Fallo del guardado de parámetros. Funcionamiento incorrecto. Fallo de componente.

Los valores que aparecen en los contadores no son correctos.

En el caso de que se produzca un corte de tensión de alimentación temporal, restablezca el fallo y vuelva a poner en marcha el convertidor de frecuencia. Compruebe la tensión de alimentación. Compruebe la función de carga de CC. Ponerse en contacto con su distribuidor local.

Comprobar la tensión de alimentación, los fusibles y el cable.

Compruebe los cables.

Compruebe la cantidad y el flujo correctos del aire de refrigeración. Comprobar si hay suciedad en el radiador. Comprobar la temperatura ambiente. Compruebe que la frecuencia de conmutación no sea demasiado alta en relación con la temperatura ambiente y la carga del motor.

Si se vuelve a producir el fallo, consulte a su distribuidor local.

Tenga una actitud crítica hacia los valores que se muestran en los contadores.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 92 Códigos de fallo

Tabla 55. Códigos de fallo

Código

fallo

F25

F26

F29

F31

F32

F37

F38

F39

F40

Nombre

del fallo

Fallo del perro guardián del microprocesador

Prevención de marcha

Fallo de termistor

Temperatura de IGBT

Ventilador refrigeración

Cambio de dispositivo

Disposit. añadido

Dispositivo quitado

Dispositivo desconocido

Descripción Causa posible Solución

La entrada del termistor de la tarjeta opcional ha detectado una temperatura del motor demasiado alta.

La protección de sobrecalentamiento del puente del inversor de IGBT ha detectado una corriente de sobrecarga a corto plazo muy alta.

Ha cambiado la tarjeta opcional o la unidad de potencia.

Tarjeta opcional añadida.

Se retiró la tarjeta opcional.

Tarjeta opcional o unidad desconocidas.

S1 = Dispositivo desconocido S2 = Power1 no del mismo tipo que Power2

Se ha impedido la puesta en marcha del convertidor. La orden de marcha está ACTIVADA cuando se carga una nueva aplicación en el convertidor.

Se ha impedido la puesta en marcha del convertidor.

La orden de marcha está ACTIVADA cuando se carga una nueva aplicación en el convertidor.

El motor está sobrecalentado.

El cable termistor está roto.

Carga demasiado alta. Comprobar la carga. La identificación de

marcha no se ha realizado lo que hace que el motor arranque magnetizado.

El ventilador de refrigeración del convertidor de frecuencia no se pone en marca cuando se especifica el comando ACTIVAR.

Nuevo dispositivo del mismo tipo y características.

Resetear el fallo y volver a arrancar. Si se vuelve a producir el fallo, consulte a su distribuidor local.

Cancelar prevención de puesta en marcha si esto se puede hacer de forma segura.

Eliminar la solicitud de marcha.

Compruebe la refrigeración y carga del motor.

Compruebe la conexión del termistor (Si la entrada de termistor de la tarjeta opcional no está en uso, se debe cortocircuitar).

Comprobar el tamaño del motor.

Realizar identificación de marcha.

Ponerse en contacto con su distribuidor local.

Resetear. El dispositivo está listo para su uso.

Resetear. El dispositivo está listo para su uso. Se usarán los ajustes de la tarjeta antigua.

Resetear. El dispositivo ya no está disponible.

Consultar al distribuidor más próximo.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Códigos de fallo vacon • 93

Tabla 55. Códigos de fallo

Código

fallo

F41

F44

F45

F50

F51 Fallo externo

F52

F53

F54

F56

Nombre

del fallo

Temperatura de IGBT

Dispositivo cambiado (Param. predeterminado)

Dispositivo añadido (Param. predeterminado)

Supervisión 4mA

Comunicación del panel

Comunicació n de bus de campo

Fallo en la ranura

Fallo de temperatura PT100

Descripción Causa posible Solución

La protección de sobrecalentamiento del puente del inversor de IGBT ha detectado una corriente de sobrecarga a corto plazo muy alta.

La función de protección PT100 se utiliza para medir la temperatura y hacer una advertencia y/o indicar un fallo cuando se superan los límites establecidos. La aplicación marina es compatible con dos tarjetas PT100. Una se puede utilizar para el bobinado del motor y la otra para los cojinetes del motor.

Comprobar la carga.

Ha cambiado la tarjeta opcional o la unidad de potencia. Nuevo dispositivo de distinto tipo o distintas características del anterior.

Distinto tipo de tarjeta opcional añadido.

La corriente en la entrada analógica es inferior a 4mA. La señal de origen ha fallado. El cable de control está roto o suelto

Fallo de entrada digital. Elimine la situación

Se ha interrumpido la conexión entre el panel de control o NCDrive y el convertidor de frecuencia está roto.

Se ha interrumpido la conexión de datos entre el maestro del bus de campo y la tarjeta del bus de campo.

Tarjeta opcional o ranura defectuosas.

Se han superado los valores límite de temperatura establecidos para los parámetros de la tarjeta PT100.

Resetear. Establezca de nuevo los parámetros de la placa opcional si se cambió esta. Establezca de nuevo los parámetros del convertidor si se cambió la unidad de potencia.

Resetear Establezca de nuevo los parámetros de la tarjeta opcional.

Comprobar el circuito de lazo de la intensidad.

de fallo del dispositivo externo.

Compruebe la conexión del panel y el posible cable del panel.

Comprobar la instalación. Si la instalación es correcta, consultar al distribuidor de Vacon más próximo.

Comprobar tarjeta y ranura. Consultar al distribuidor Vacon más próximo.

Localizar la causa del aumento de temperatura.

Asistencia 24 horas +34 93 877 45 06 • Correo electrónico: vacon@vacon.com

vacon • 94 Códigos de fallo

Tabla 55. Códigos de fallo

Código

fallo

F60 Refrigeración

F62

F64

F65

F71

F80

Nombre

del fallo

Funcionamiento desactivado

Fallo de estado de MCC

Tarje ta PT100 2

Temperatura LCL

Fallo de carga

Descripción Causa posible Solución

Protección para las unidades de refrigeración líquida. Se conecta un sensor externo al convertidor (DI: monitor de refrigeración) para indicar si el líquido de refrigeración está circulando. Si el convertidor está en estado de parada, solo se emite una advertencia. Si está en estado de marcha, se emite un fallo y el convertidor hace una parada libre.

La señal de advertencia de desactivar marcha se emite cuando se elimina la señal de activar marcha del IO.

La temperatura LCL ha alcanzado un límite de advertencia.

El convertidor no ha alcanzado la tensión necesaria en el momento indicado

Ha fallado la circulaci ón ref rige rante del convertidor de refrigeración líquida.

El contactor principal se ha abierto mientras el convertidor lo controla para que esté cerrado. El contactor principal está cerrado mientras el convertidor lo controla para que esté abierto.

Se han superado los valores límite de temperatura establecidos para los parámetros de la tarjeta PT100. El número de entradas seleccionadas es superior a las que están conectadas en realidad. El cable PT100 está roto.

La carga del bus de CC es demasiado alta. La corriente de carga es demasiado baja.

Compruebe la razón del fallo de refrigeración del sistema externo.

Compruebe el funcionamiento del contactor principal.

Compruebe la corriente de carga.

Tel. +34 93 877 45 06 • Fax +34 93 877 00 09

Find your nearest Vacon office

on the Internet at:

www.vacon.com

Manual authoring: documentation@vacon.com

Vacon Plc. Runsorintie 7 65380 Vaasa Finland

Document ID:

Rev. A

Sales code: DOC-APPNXAFE+DLES

Danfoss vacon nx ACTIVE FRONT END (AFE) Application guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. INTRODUCCIÓN

vacon • 4 Problemas de compatibilidad de la aplicación de AFE

3. UNIDADES AFE

3.1 500 Vac unidades Refrigeración por aire

3.2 690 Vca unidades Refrigeración por aire

3.3 500 Vca unidades Refrigeración líquida

3.4 690 Vca unidades Refrigeración líquida

4. FUNCIONAMIENTO

4.1 Control de contactor principal

4.2 Instrucciones de inicio rápido

5. CONTROL E/S

6. PRINCIPIO DE FUNCIONAMIENTO

7. APLICACIÓN DE AFE – MONITORIZAR LOS VALORES

7.1 Valores de supervisión

7.1.1 Monitorización 1

7.1.2 Valores de monitorización 2

7.1.3 Valores de monitorización del bus de campo

7.1.4 Valores de monitorización E/S

7.1.5 Valores de monitorización de la unidad

7.1.6 Valores de monitorización 1

7.1.7 Valores de monitorización 2

7.1.8 Valores de monitorización del bus de campo

7.1.9 Valores de monitorización E/S

7.1.10 Valores de monitorización de la unidad

8. LISTA DE PARÁMETROS DE APLICACIÓN DE AFE

8.1 Parámetros básicos

8.2 Gestión de referencia

8.3 Señales de entrada

8.3.1 Entradas digitales

8.3.2 Entradas analógicas

8.4 Señales de salida

8.4.1 Salidas digitales

8.4.2 Salida analógica 1

8.5 Ajustes de límites

8.5.1 Lím. intensidad

8.5.2 Límite de potencia

8.5.3 Marcha Parada automática

8.5.4 Tensión CC

8.6 Parámetros de control del convertidor

8.7 Parámetros de control

8.8 Parámetros del bus de campo

8.9 Protecciones

8.9.1 General

8.9.2 PT-100

8.9.3 Fallo de puesta a tierra

8.9.4 Bus de campo

8.10 Parámetros de restablecimiento automático

8.11 Control DIN ID

8.12 Control de panel

8.13 Menú de sistema

8.14 Tarjetas de expansión

9. DESCRIPCIÓN DE PARÁMETROS

9.1 Parámetros básicos

9.2 Gestión de referencia

9.3 Señales de entrada

9.3.1 Entradas digitales

9.3.2 Entradas analógicas

9.4 Señales de salida

9.4.1 Salidas digitales

9.4.2 Salidas analógicas

9.5 Ajustes de límites

9.5.1 Límites de corriente

9.5.2 Límites de potencia

9.5.3 Función Parada Marcha automática

9.5.4 Parámetros de límite de tensión de CC

9.6 Control de la unidad

9.6.1 Control de la unidad

9.7 Parámetros del bus de campo

9.8 Protecciones

9.8.1 Temperatura PT100

9.8.2 Fallo de puesta a tierra

9.8.3 Bus de campo

9.9 Rearranque automático

9.10 Control DIN ID

9.11 Control de panel

vacon • 70 Perfil del bus de campo para el convertidor regenerativo Vacon
