Руководство по эксплуатации

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Содержание

Введение 9

1.1

Цель этого руководства по эксплуатации

Дополнительные ресурсы 9

1.2

Одобрения типовых образцов и сертификаты 9

1.3

Краткое руководство по запуску 9

1.4

Техника безопасности

Опасность и предупреждения 11

2.1

Предупреждения и уведомления 12

2.2

Краткое описание изделия 15

Введение 15

3.1

Предусмотренное применение 15

3.2

Версия руководства 16

3.3

Стандартные функции VACON NX Inverter 16

3.4

Этикетка на упаковке 17

3.5

Описание кода типа 17

3.6

Размеры корпусов 19

3.7

Доступные классы защиты 21

3.8

Доступные классы ЭМС 21

3.9

Панель управления 21

3.10

Клавиатура 21

3.10.1

Дисплей 23

3.10.2

Базовая структура меню 23

3.10.3

Получение доставленного изделия 25

Проверка доставленного изделия 25

4.1

Хранение изделия 26

4.2

Поднятие изделия 26

4.3

Использование этикетки Product Modified (Измененное изделие) 26

4.4

Монтаж блока 27

Требования к окружающим условиям 27

5.1

Общие требования к окружающим условиям 27

5.1.1

Температура окружающей среды и снижение номинальных характеристик 27

5.1.2

Установка на большой высоте над уровнем моря 28

5.1.3

Требования к охлаждению 29

5.2

Общие требования к охлаждению 29

5.2.1

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

5.2.2

Охлаждение корпусов FI4–FI8 29

5.3

Последовательность установки для настенных преобразователей частоты

Электрический монтаж 32

6.1

Кабельные соединения 32

6.1.1

Общие требования к кабелям 32

6.1.2

Стандарты UL на кабели 33

6.1.3

Выбор кабелей и их размеров 33

6.1.4

Выбор кабелей и их размеров, Северная Америка 33

6.1.5

Выбор предохранителей 33

6.2

Заземление 33

6.3

Установка в соответствии с требованиями ЭМС 35

6.4

Доступ к клеммам и расположение клемм 36

6.4.1

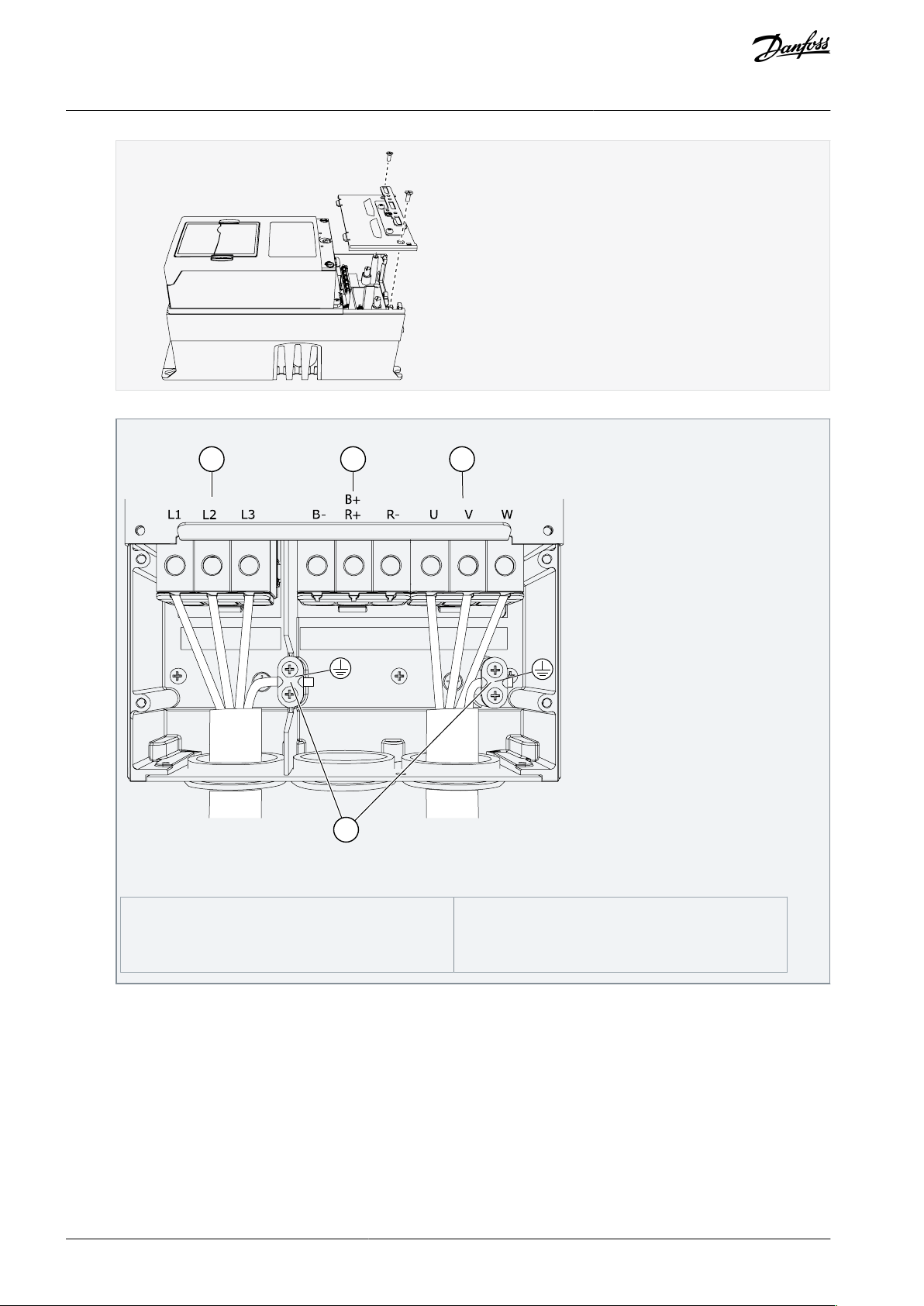

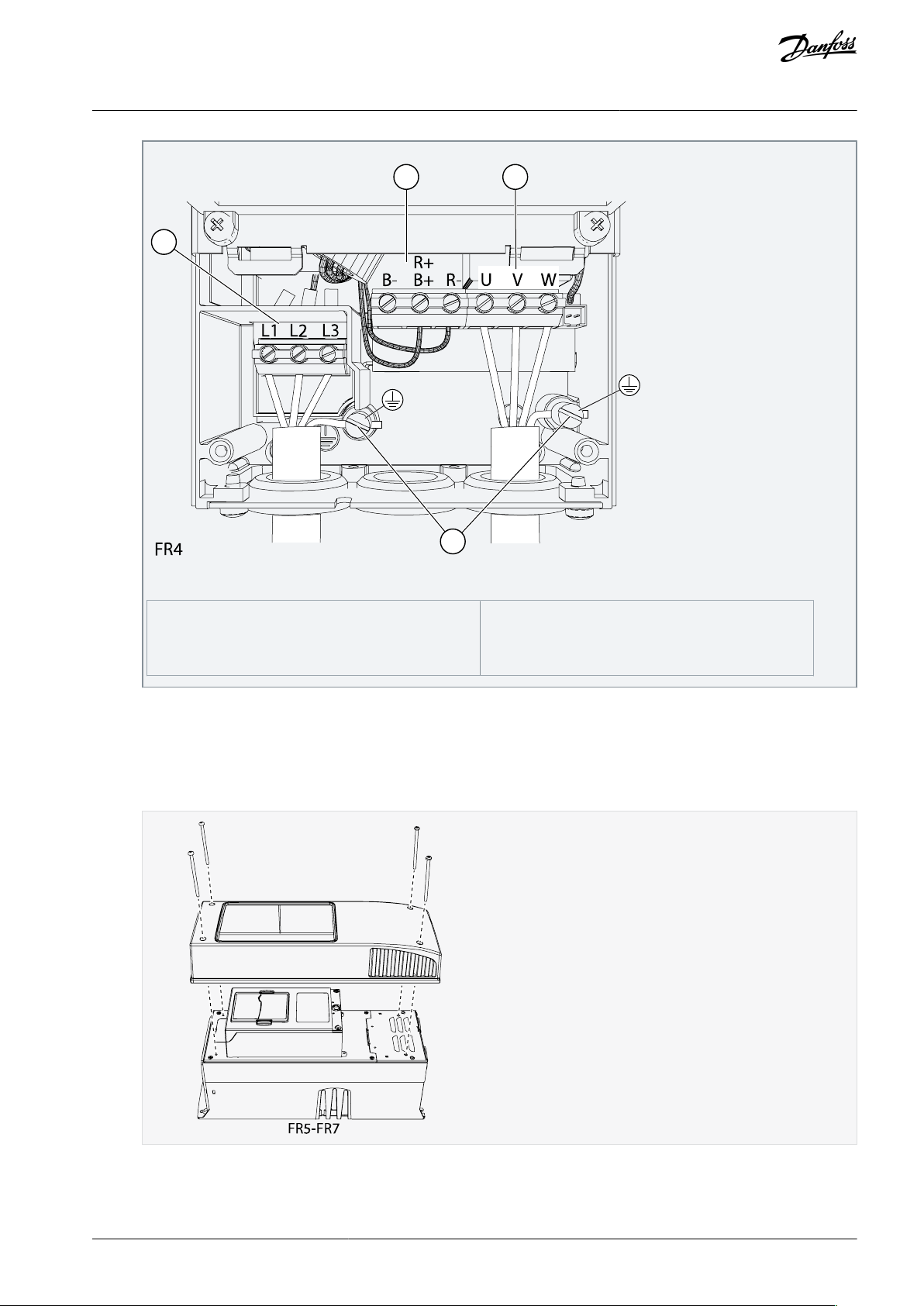

Доступ к клеммам и расположение клемм для FR4/FI4 36

6.4.2

Доступ к клеммам и расположение клемм для FR6/FI6 37

Содержание

6.4.3

Доступ к клеммам и расположение клемм для FR7/FI7 38

6.4.4

Доступ к клеммам и расположение клемм для FR8/FI8 40

6.5

Монтаж кабелей 42

6.5.1

Дополнительные инструкции по монтажу кабелей 42

6.5.2

Монтаж кабелей, FR4–FR6/FI4–FI6 43

6.5.3

Монтаж кабелей, FR7/FI7 45

6.5.4

Монтаж кабелей, FR8/FI8 48

Блок управления 51

7.1

Компоненты блока управления 51

7.2

Управляющее напряжение (+24 В/ВНЕШ +24 В) 51

7.3

Кабели блока управления 52

7.3.1

Выбор кабелей управления 52

7.3.2

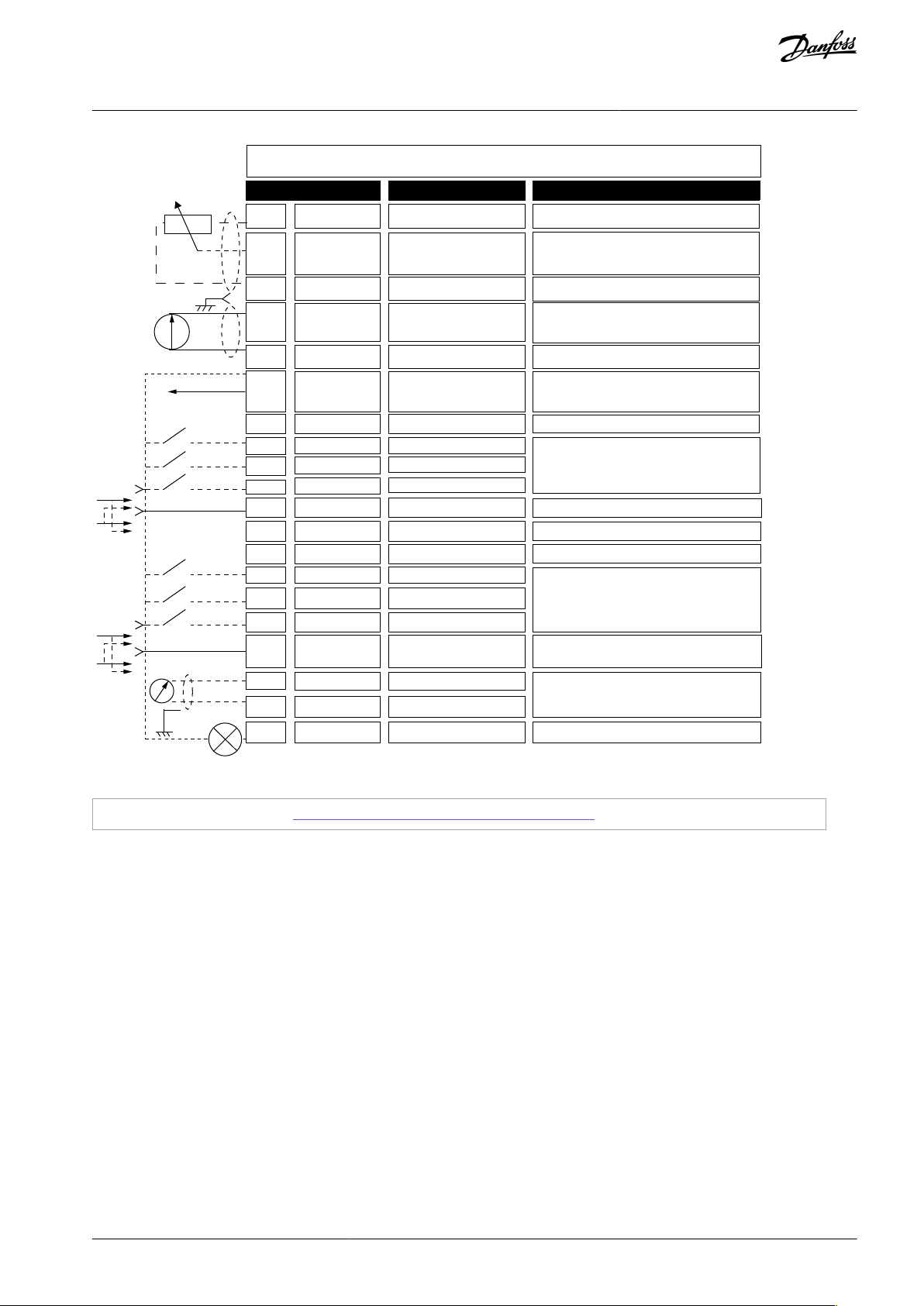

Клеммы управления на OPTA1 52

7.3.2.1

7.3.2.2

7.3.3

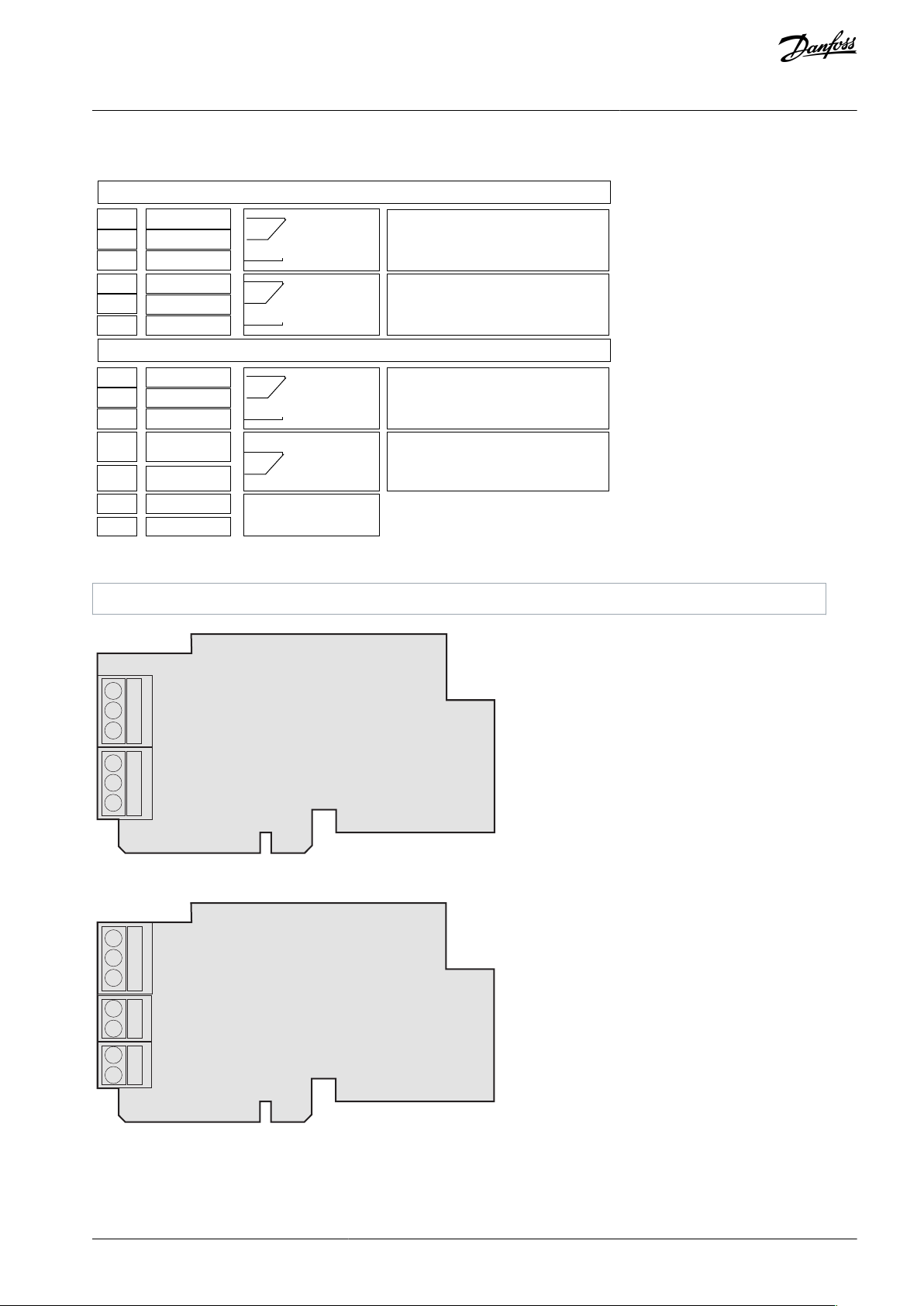

Клеммы управления на OPTA2 и OPTA3 57

Инверсия сигналов цифровых входов 54

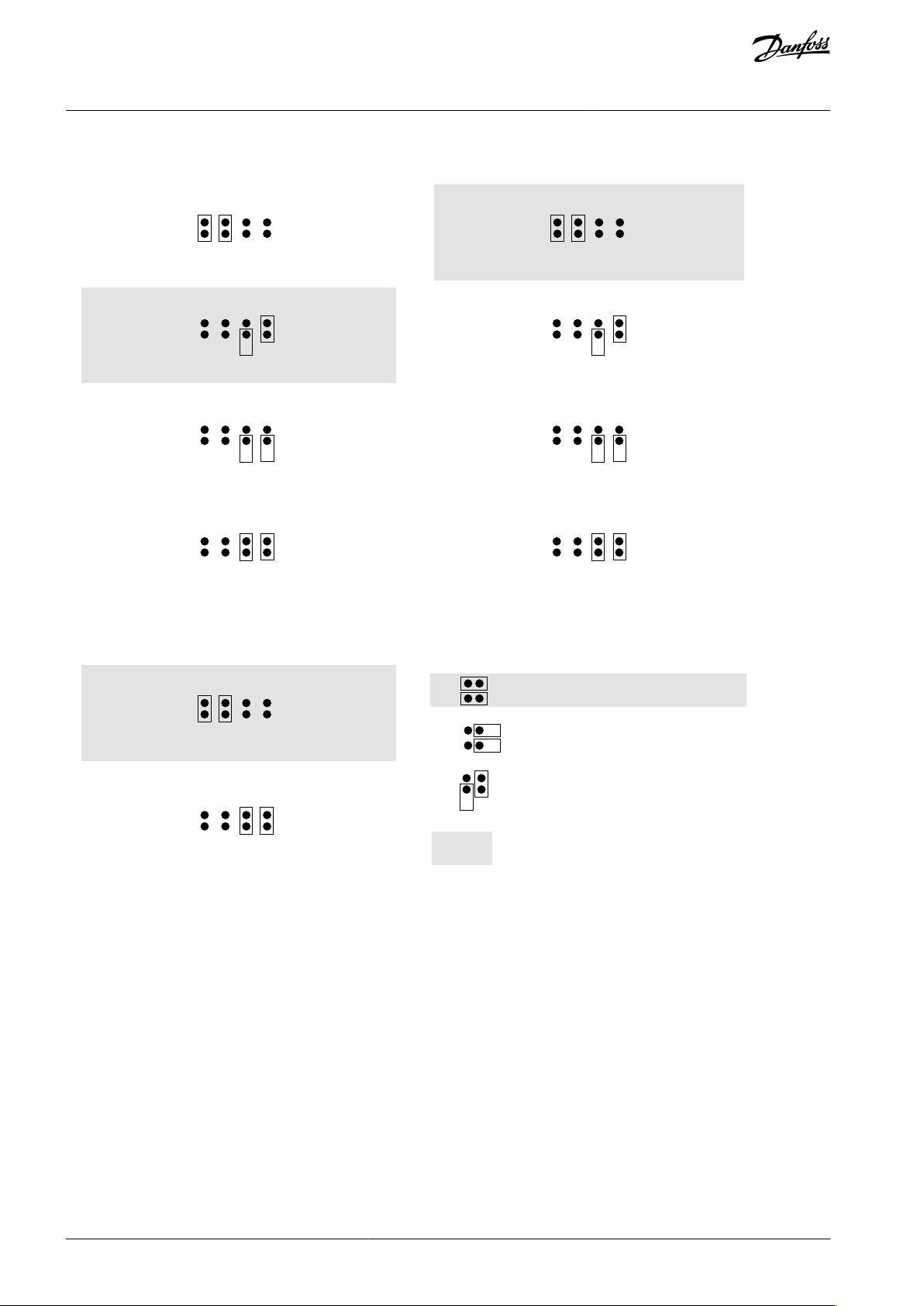

Выбор перемычек на базовой плате OPTA1 55

7.4

Установка дополнительных плат 58

7.5

Барьеры с гальваническим разделением 58

Использование панели управления 59

8.1

Навигация по панели управления 59

8.2

Использование меню мониторинга (M1) 59

8.2.1

Контролируемые значения 59

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

8.3

Использование меню параметров (M2) 61

8.3.1

Просмотр меню параметров 61

8.3.2

Выбор значений 61

8.3.3

Редактирование значений по цифрам

Использование меню управления с клавиатуры 63

8.4

Просмотр меню Управления с Панели 63

8.4.1

Параметры управления с клавиатуры, M3 64

8.4.2

Смена режима управления 64

8.4.3

Задание с клавиатуры 65

8.4.4

8.4.4.1

Изменение направления вращения 65

8.4.5

Отключение функции останова двигателя 65

8.4.6

Специальные функции в меню управления с клавиатуры 66

8.4.7

8.4.7.1

Редактирование задания частоты

Выбор режима управления с клавиатуры 66

Содержание

8.4.7.2

Использование меню Активные отказы (M4) 66

8.5

Просмотр меню Активные Отказы 66

8.5.1

Просмотр записи о данных на момент отказа 67

8.5.2

Данные на момент отказа 67

8.5.3

Использование меню Fault History (История отказов) (M5) 68

8.6

Меню истории отказов (M5) 68

8.6.1

Сброс истории отказов 68

8.6.2

Использование системного меню (M6) 68

8.7

Просмотр Системного меню 68

8.7.1

Функции системного меню 69

8.7.2

Смена языка 72

8.7.3

Смена приложения 72

8.7.4

Копирование параметров (S6.3) 73

8.7.5

8.7.5.1

8.7.5.2

Копирование задания частоты в панель управления 66

Сохранение наборов параметров (Установки Парам S6.3.1) 73

Загрузка параметров в панель управления (Загруз в Панель, S6.3.2) 73

8.7.5.3

8.7.5.4

8.7.5.5

Защита 75

8.7.6

8.7.6.1

8.7.6.2

8.7.6.3

8.7.6.4

Загрузка параметров в преобразователь частоты (Выгруз из Панели, S6.3.3) 74

Активация или деактивация автоматического резервного копирования параметров (P6.3.4) 74

Сравнение параметров 74

Просмотр меню защиты 75

Пароли 75

Установка пароля 75

Ввод пароля 76

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

8.7.6.5

8.7.6.6

8.7.6.7

8.7.6.8

8.7.6.9

8.7.7

Настройки клавиатуры 77

8.7.7.1

8.7.7.2

8.7.7.3

8.7.7.4

8.7.7.5

8.7.7.6

Аппаратные установки 78

8.7.8

8.7.8.1

Деактивация функции пароля 76

Блокировка параметра

Мастер запуска (P6.5.3) 76

Активизация/деактивация мастера запуска 77

Разрешение/запрет изменения элементов многоканального контроля 77

Просмотр меню настроек панели

Изменение страницы, используемой по умолчанию 77

Страница по умолчанию в меню Operating (Управление) (P6.6.2) 78

Установка времени тайм-аута 78

Регулировка контрастности (P6.6.4) 78

Время подсветки (P6.6.5) 78

Просмотр меню аппаратных установок 78

Содержание

8.7.8.2

8.7.8.3

8.7.8.4

8.7.8.5

8.7.8.6

8.7.8.7

8.7.8.8

8.7.8.9

Системная информация 80

8.7.9

8.7.9.1

8.7.9.2

8.7.9.3

8.7.9.4

8.7.9.5

8.7.9.6

8.7.9.7

Настройка подключения внутреннего тормозного резистора 79

Управление вентилятором 79

Изменение настроек управления вентилятором 79

Время ожидания подтверждения HMI (P6.7.3) 79

Изменение времени ожидания подтверждения HMI 80

Изменение количества повторных попыток получения подтверждения HMI (P6.7.4) 80

Синусоидный фильтр (P6.7.5) 80

Режим предварительной зарядки (P6.7.6) 80

Просмотр меню системной информации 80

Суммирующие счетчики (S6.8.1) 81

Сбрасываемые счетчики (S6.8.2) 81

Обнуление сбрасываемых счетчиков 81

Программное обеспечение (S6.8.3) 81

Приложения (S6.8.4) 82

Просмотр страниц приложений 82

8.7.9.8

8.7.9.9

8.7.9.10

Использование меню плат расширения 83

8.8

Меню «Платы Расширения» 83

8.8.1

Просмотр данных подключенных плат расширения 83

8.8.2

Просмотр параметров дополнительной платы. 83

8.8.3

Дополнительные функции панели управления 84

8.9

Аппаратное обеспечение (S6.8.5) 82

Проверка состояния дополнительной платы 82

Меню отладки (S6.8.7) 83

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Ввод в эксплуатацию 85

9.1

Проверки, касающиеся техники безопасности, перед началом ввода в эксплуатацию

9.2

Ввод инвертора в эксплуатацию 86

9.3

Измерение изоляции кабеля и двигателя

Проверки изоляции кабеля двигателя 86

9.3.1

Проверки изоляции кабеля питания постоянного тока 87

9.3.2

Проверки изоляции двигателя 87

9.3.3

Проверки после ввода в эксплуатацию 87

9.4

Испытания инвертора после ввода в эксплуатацию 87

9.4.1

Испытание ВРАЩЕНИЯ без нагрузки 88

9.4.2

Пусковые испытания 88

9.4.3

Перечень проверок для запуска двигателя 88

9.4.4

Техническое обслуживание 89

График технического обслуживания 89

10.1

Содержание

Формовка конденсаторов 89

10.2

Прослеживание причины отказа 91

Общая информация о прослеживании причины отказа 91

11.1

Сброс отказа 91

11.2

Создание файла служебных данных 92

11.3

Характеристики 93

Масса инвертора 93

12.1

Размеры 93

12.2

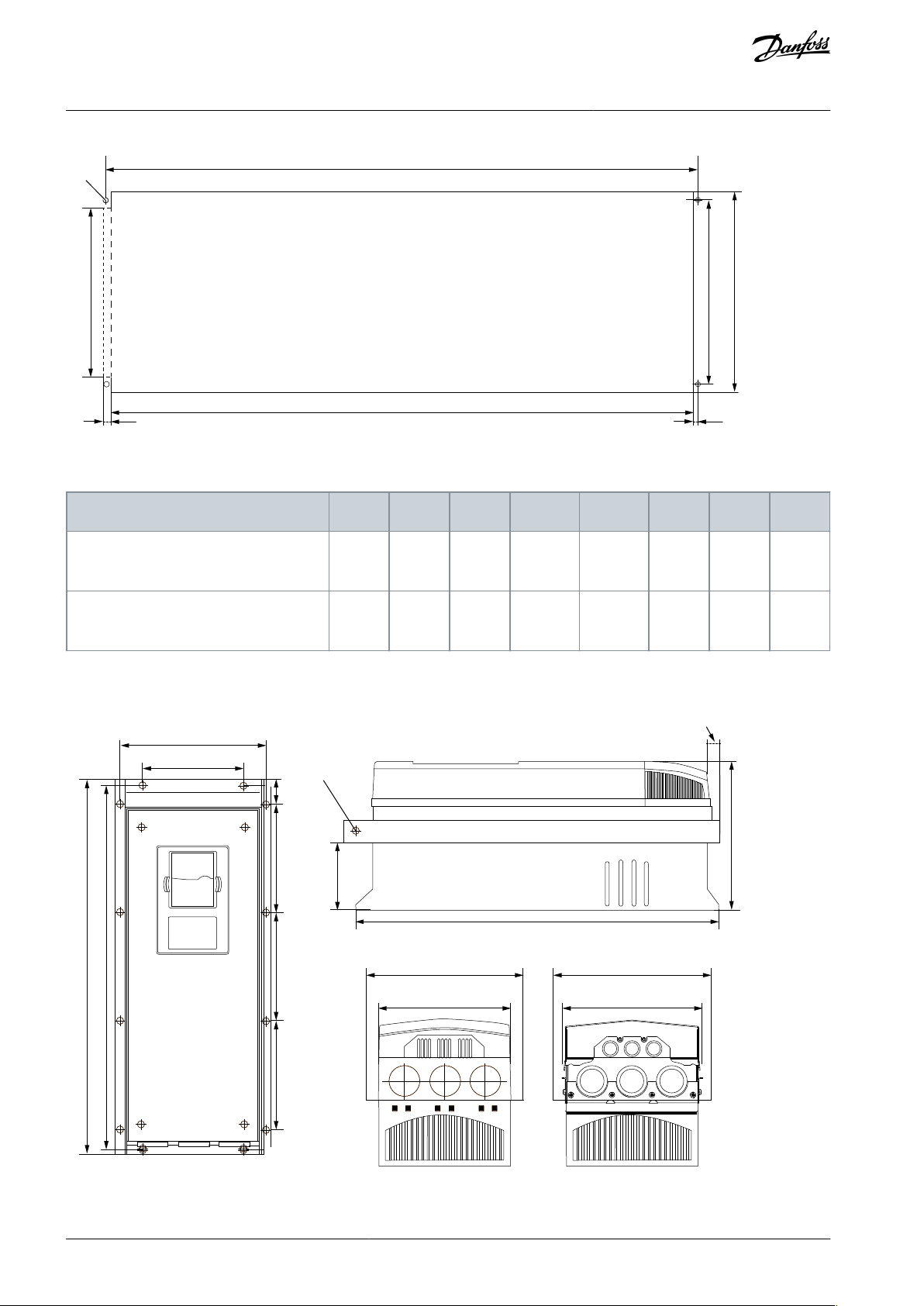

Размеры FI4–FI8 94

12.2.1

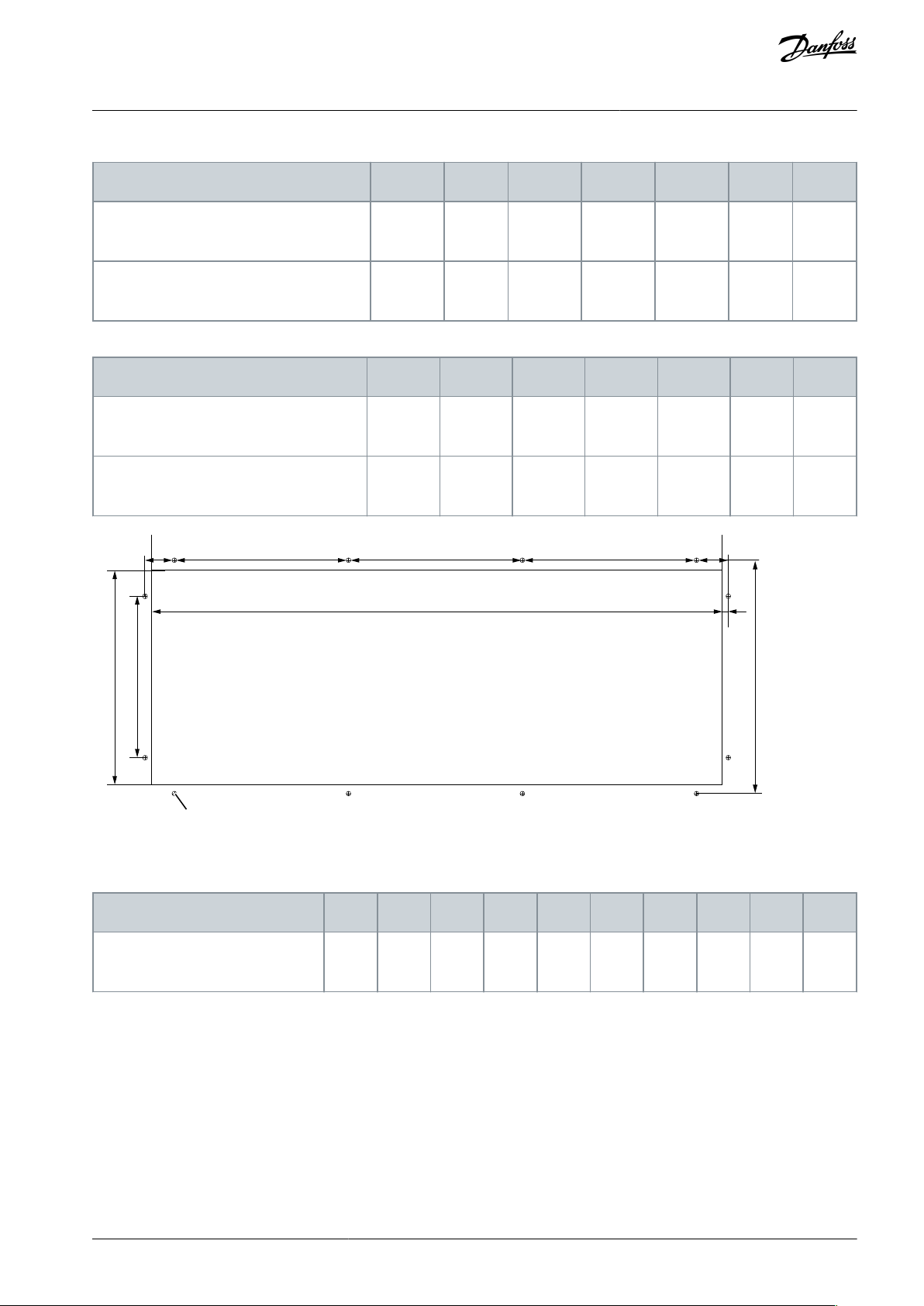

Размеры с фланцевым креплением, FI4–FI6 95

12.2.2

Размеры с фланцевым креплением, FI7–FI8 96

12.2.3

Сечения кабелей и номиналы предохранителей 98

12.3

Номиналы предохранителей для 465–800 В пост. тока (380–500 В пер. тока) 98

12.3.1

Номиналы предохранителей 640–1100 В пост. тока (525–690 В пер. тока) 99

12.3.2

Сечения кабелей для 465–800 В пост. тока (380–500 В пер. тока) 100

12.3.3

Сечения кабелей для 640–1100 В пост. тока (525–690 В пер. тока) 100

12.3.4

Длины зачищаемых участков кабелей 101

12.4

Моменты затяжки для крепежных винтов крышек 102

12.5

Моменты затяжки кабельных клемм 103

12.6

Номинальные значения мощности 103

12.7

Перегрузочная способность 103

12.7.1

Номинальные значения мощности для 465–800 В пост. тока (380–500 В пер. тока) 104

12.7.2

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

12.7.3

Номинальные значения мощности для 640–1100 В пост. тока (525–690 В пер. тока) 105

12.8

Технические характеристики 106

12.9

Постоянные токи и емкость конденсаторов звена постоянного тока

Постоянные токи, напряжение питания 465–800 В пост. тока 109

12.9.1

Постоянные токи, напряжение питания 640–1100 В пост. тока 110

12.9.2

Емкость конденсаторов звена постоянного тока 110

12.9.3

Ошибки и аварийные сигналы 110

12.10

Содержание

109

ВНИМАНИЕ! Руководства на английском и французском языках с информацией по технике безопасности можно загрузить по адресу https://www.danfoss.com/en/service-and-support/.

REMARQUE Vous pouvez télécharger les versions anglaise et française des manuels produit contenant l'ensemble des informations de sécurité, avertissements et mises en garde applicables sur le site https://www.danfoss.com/en/service-and-support/.

089

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Введение

1 Введение

1.1 Цель этого руководства по эксплуатации

Это руководство по эксплуатации содержит информацию, необходимую для безопасной установки и ввода в эксплуатацию преобразователя частоты. Оно предназначено для использования квалифицированным персоналом. Для безопасного и профессионального использования преобразователь частоты необходимо прочитать эти инструкции и следовать им. Обратите особое внимание на инструкции по технике безопасности и общие предупреждения. Всегда храните это руководство по эксплуатации вместе с преобразователем частоты.

1.2 Дополнительные ресурсы

Для понимания расширенных функций преобразователя частоты и программирования доступны другие ресурсы.

•

В руководстве к программному пакету VACON® NX All-in-One содержится более подробная информация о работе с параметрами и приведено множество примеров применения.

•

В руководстве пользователя по платам входов/выходов VACON® NX содержится более подробная информация о платах входов/выходов и их установке.

•

Инструкция по работе с дополнительными платами и другим дополнительным оборудованием.

Дополнительные публикации и руководства также можно заказать в Danfoss.

1.3 Одобрения типовых образцов и сертификаты

Ниже перечислены возможные одобрения типовых образцов и сертификаты для преобразователей частоты Danfoss:

У В Е Д О М Л Е Н И Е

Одобрения и сертификаты для конкретного преобразователя частоты перечислены на его паспортной табличке. Для получения дополнительной информации свяжитесь с местным офисом или партнером Danfoss.

1.4 Краткое руководство по запуску

В ходе монтажа и ввода в эксплуатацию необходимо выполнить как минимум эти процедуры. В случае возникновения проблем свяжитесь с местным дистрибьютором. Vacon Ltd не несет ответственности в случае несоблюдения инструкций при эксплуатации инверторов.

Процедура

Убедитесь, что доставленное оборудование соответствует заказу, см. 4.1 Проверка доставленного изделия.

Перед началом пусконаладочных работ внимательно ознакомьтесь с инструкциями по безопасности, приведенными в разделах 2.1 Опасность и предупреждения и 2.2 Предупреждения и уведомления

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Перед выполнением механического монтажа проверьте минимальные зазоры вокруг устройства (5.2.2 Охлаждение

корпусов FI4–FI8) и проверьте окружающие условия в разделе 12.8 Технические характеристики.

Ознакомьтесь с требованиями к выбору кабеля двигателя, кабеля питания постоянного тока, сетевых предохранителей, а также с требованиями к кабельным соединениям. Прочтите разделы 6.1 Кабельные соединения,

6.3 Установка в соответствии с требованиями ЭМС и 6.2 Заземление.

Соблюдайте инструкции по установке, см. 6.5 Монтаж кабелей.

Сведения о подключении цепей управления см. в разделе 7.3.2 Клеммы управления на OPTA1.

Если мастер запуска активен, выберите язык панели управления и приложения. Чтобы принять выбранные настройки, нажмите кнопку [Enter] (ввод). Если мастер запуска в данный момент не работает, следуйте указаниям пунктов a и b.

Выберите язык панели управления в меню M6, стр. 6.1. См. инструкции в 8.7.3 Смена языка.

Выберите требуемую прикладную программу в меню M6, стр. 6.2. См. инструкции в 8.7.4 Смена приложения.

Для всех параметров имеются заводские значения по умолчанию. Чтобы убедиться, что преобразователь частоты работает правильно, убедитесь, что в следующих параметры группы G2.1 установлены данные, взятые с паспортной таблички. Подробнее о параметрах в этом списке см. в руководство к программному пакету VACON® All in One.

•

Номинальное напряжение двигателя

•

Номинальная частота двигателя

•

Номинальная скорость двигателя

•

Номинальный ток двигателя

•

Cos phi двигателя

Введение

Соблюдайте инструкции по установке, см. 9.2 Ввод инвертора в эксплуатацию.

VACON® NX Inverter готов к работе.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Техника безопасности

2 Техника безопасности

2.1 Опасность и предупреждения

О П А С Н О

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ КОМПОНЕНТОВ БЛОКА ПИТАНИЯ ИНВЕРТОРА

Компоненты блока питания инвертора находятся под напряжением, когда инвертор подключен к источнику постоянного тока. Контакт с этим напряжением может привести к смерти или серьезным травмам.

Запрещается прикасаться к компонентам блока питания, когда инвертор подключен к источнику постоянного тока.

Прежде чем подключать инвертор к источнику питания постоянного тока, убедитесь в том, что крышки инвертора закрыты.

О П А С Н О

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ КЛЕММ ИНВЕРТОРА

Когда инвертор подключен к электросети, клеммы двигателя U, V, W, клеммы тормозного резистора и клеммы постоянного тока находятся под напряжением, даже если двигатель не работает. Контакт с этим напряжением может привести к смерти или серьезным травмам.

Не прикасайтесь к клеммам кабеля двигателя U, V, W, а также к клеммам тормозного резистора и клеммам

подключения цепи постоянного тока, если инвертор подключен к сети электроснабжения. Прежде чем подключать инвертор к источнику питания постоянного тока, убедитесь в том, что крышки инвертора закрыты.

О П А С Н О

ОПАСНОСТЬ ПОРАЖЕНИЯ TОКОМ ОТ ЗВЕНА ПОСТОЯННОГО ТОКА ИЛИ ВНЕШНЕГО ИСТОЧНИКА

Клеммы и компоненты преобразователя частоты могут оставаться под напряжением в течение 5 минут после отключения инвертора от источника питания постоянного тока и остановки двигателя. На стороне нагрузки инвертора также может генерироваться напряжение. Контакт с этим напряжением может привести к смерти или серьезным травмам.

Перед выполнением электромонтажных работ на инверторе:

Отключите инвертор от источника питания постоянного тока и убедитесь, что двигатель остановился. Закройте доступ к источнику питания инвертора и повесьте соответствующую табличку. Убедитесь в отсутствии внешних источников питания, которые могут неожиданно подать напряжение во время работы. Подождите 5 минут, прежде чем открывать дверцу шкафа или крышку инвертора. С помощью измерительного прибора убедитесь в отсутствии напряжения.

П Р Е Д У П Р Е Ж Д Е Н И Е

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ КЛЕММ УПРАВЛЕНИЯ ИНВЕРТОРА

На клеммах управления может присутствовать опасное напряжение, даже если преобразователь частоты отключен от источника постоянного тока. Контакт с этим напряжением может привести к травме.

Прежде чем касаться клемм управления убедитесь, что на них нет напряжения.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Техника безопасности

П Р Е Д У П Р Е Ж Д Е Н И Е

СЛУЧАЙНЫЙ ЗАПУСК ДВИГАТЕЛЯ

При включении питания, после пропадания питания или сброса отказа, двигатель немедленно запускается, если активен сигнал пуска (при условии, что в качестве логики пуска/останова не было выбрано импульсное управление). При внесении изменений в параметры, приложения или программное обеспечение могут также измениться функции входов/ выходов (включая пусковые входы). Если включена функция автоматического сброса, двигатель автоматически запускается после автоматического сброса отказа. См. руководство по применению. Невыполнение требований по обеспечению готовности двигателя, системы и любого подключенного оборудования к запуску может привести к травме или повреждению оборудования.

Если случайный запуск двигателя может повлечь за собой риски, отключите двигатель от преобразователя частоты.

Убедитесь, что оборудование будет безопасно работать в любых условиях.

П Р Е Д У П Р Е Ж Д Е Н И Е

ОПАСНОСТЬ УТЕЧКИ ТОКА

Токи утечки превышают 3,5 мА. Неправильное заземление преобразователя частоты может привести к смерти или серьезным травмам.

Обеспечьте правильное заземление оборудования сертифицированным электриком.

П Р Е Д У П Р Е Ж Д Е Н И Е

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ ПРОВОДА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

При работе преобразователя частоты в проводе защитного заземления может возникать постоянный ток. Неиспользование устройства защиты от остаточного тока (RCD) типа B или устройства контроля остаточного тока (RCM) может привести к тому, что RCD не обеспечит необходимую защиту и, следовательно, это может привести к смерти или серьезным травмам.

Используйте устройство RCD типа B или RCM на стороне подключения преобразователя частоты к сети

электроснабжения.

2.2 Предупреждения и уведомления

В Н И М А Н И Е

ПОВРЕЖДЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ВСЛЕДСТВИЕ НЕПРАВИЛЬНЫХ ИЗМЕРЕНИЙ

Выполнение измерений на подключенном к сети преобразователе частоты может повредить преобразователь частоты.

Не производите измерения, когда преобразователь частоты подключен к сети электроснабжения.

В Н И М А Н И Е

ПОВРЕЖДЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ НЕПРАВИЛЬНЫХ ЗАПАСНЫХ ЧАСТЕЙ

Использование запасных частей другого производителя может привести к повреждению преобразователя частоты.

Используйте только оригинальные запасные части.

В Н И М А Н И Е

УЩЕРБ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ВСЛЕДСТВИЕ НЕДОСТАТОЧНОГО ЗАЗЕМЛЕНИЯ

Отсутствие провода заземления может привести к повреждению преобразователя частоты.

Преобразователь частоты должен быть обязательно заземлен с помощью провода заземления, подключенного к

клемме заземления, обозначенной символом защитного заземления (PE).

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Техника безопасности

В Н И М А Н И Е

ОПАСНОСТЬ ТРАВМИРОВАНИЯ ОСТРЫМИ КРАЯМИ

У преобразователя частоты могут быть острые края, о которые можно порезаться.

При монтаже, прокладке кабелей или техобслуживании следует надевать защитные перчатки.

В Н И М А Н И Е

ОПАСНОСТЬ ОЖОГА ОТ ГОРЯЧЕЙ ПОВЕРХНОСТИ

Прикосновение к поверхностям, которые отмечены наклейкой hot surface (горячая поверхность), может привести к травме.

Не прикасайтесь к поверхностям, отмеченным наклейкой hot surface (горячая поверхность).

У В Е Д О М Л Е Н И Е

ПОВРЕЖДЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ СТАТИЧЕСКИМ НАПРЯЖЕНИЕМ

Некоторые электронные компоненты внутри преобразователя частоты чувствительны к электростатическому разряду. Статическое напряжение может привести к повреждению компонентов.

Никогда не забывайте использовать защиту от электростатического разряда при работе с электронными

компонентами преобразователя частоты. Не прикасайтесь к компонентам на печатных платах, не приняв меры защиты от электростатических разрядов.

У В Е Д О М Л Е Н И Е

ПОВРЕЖДЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ВСЛЕДСТВИЕ ПЕРЕМЕЩЕНИЯ

Движение после установки может повредить преобразователь частоты.

Не перемещайте преобразователь частоты во время работы. Во избежание повреждения преобразователя частоты

он должен быть установлен стационарно.

У В Е Д О М Л Е Н И Е

ПОВРЕЖДЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОГО УРОВНЯ ЭМС

Требования к уровню ЭМС для преобразователя частоты зависят от условий установки. Неправильный уровень ЭМС может привести к повреждению преобразователя частоты.

Перед подключением преобразователя частоты к сети убедитесь, что уровень ЭМС преобразователя частоты

соответствует сети электроснабжения.

У В Е Д О М Л Е Н И Е

РАДИОПОМЕХИ

В жилых средах это изделие может создавать радиопомехи.

Примите дополнительные меры по ослаблению помех.

У В Е Д О М Л Е Н И Е

УСТРОЙСТВО ПОДКЛЮЧЕНИЯ К ЭЛЕКТРОСЕТИ

Если преобразователь частоты используется в качестве составной электроустановки, то изготовитель установки должен снабдить ее выключателем сетевого питания (см. EN 60204-1).

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Техника безопасности

У В Е Д О М Л Е Н И Е

НЕИСПРАВНОСТЬ ИЗ-ЗА ВЫКЛЮЧАТЕЛЕЙ ЗАЩИТЫ ОТ КОРОТКОГО ЗАМЫКАНИЯ

Из-за больших емкостных токов в преобразователе частоты выключатели защиты от короткого замыкания на землю могут работать неправильно.

У В Е Д О М Л Е Н И Е

ИСПЫТАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ПРОЧНОСТЬ ПО НАПРЯЖЕНИЮ

Выполнение испытаний на электрическую прочность может привести к повреждению преобразователя частоты.

Запрещено проводить испытания преобразователя частоты на электрическую прочность по напряжению. Эти

испытания уже были проведены изготовителем.

Блок питания

Cеть электроснабжения

Встроенная схема зарядки

B+

DC+

DC-

Блок управления

Панель управления

Заземление

Заземление Заземление

Блок управления двиг. и прилож.

ASIC управления двигателем

Рез. зарядки

IGBTинвертор

Датчики тока

Двигатель

Вентилятор

Источник питания

Измерения

Драйверы

Выходной ЭМСфильтр

e30bh433.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Краткое описание изделия

3 Краткое описание изделия

3.1 Введение

На рисунке ниже показана функциональная схема VACON® NX Inverter. С механической точки зрения инвертор состоит из 2 модулей: силового блока и блока управления.

В силовом блоке находится инверторный мост на базе IGBT-ключей, который формирует симметричное 3-фазное напряжение с широтно-импульсной модуляцией (ШИМ), подаваемое на двигатель. Силовой блок также содержит цепь зарядки, обеспечивающую управляемую зарядку конденсаторов звена постоянного тока, что необходимо для их защиты. Для подключения в обход цепи зарядки можно использовать клеммы «B+» и «DC-».

Блок управления двигателем и приложением работает под управлением программного обеспечения микропроцессора. Микропроцессор управляет двигателем на основании информации, источником которой являются результаты измерений, заданные значения параметров, входные и выходные сигналы управления, а также панель управления.

Блок управления двигателем и приложением управляет работой схемой управления двигателем ASIC, которая, в свою очередь, управляет коммутацией IGBT-ключей. Сигналы управления усиливаются в блоке усиления и подаются на инверторный мост IGBT.

Рисунок 1: Функциональная схема VACON® NX Inverter

Панель управления предоставляет оператору интерфейс для взаимодействия с инвертором. С помощью панели управления можно задавать значения параметров, просматривать данные о состоянии устройства и подавать команды управления. Панель управления можно снять, вынести за пределы шкафа инвертора и подключить к инвертору с помощью кабеля. Вместо панели управления для управления инвертором можно использовать персональный компьютер, который может быть подключен к инвертору с помощью аналогичного кабеля (VACON® RS232PC, 1,5 м).

Базовый интерфейс управления и настройки параметров (базовое приложение) просты и удобны в использовании. Если требуется более гибкий интерфейс и более широкий набор параметров, можно выбрать более подходящее приложение из пакета прикладных программ «All in One». Дополнительную информацию о различных прикладных программах см. в руководстве по применению «All in One».

Также доступны дополнительные платы расширения входов/выходов, позволяющие увеличить количество используемых входов и выходов. За дополнительной информацией обращайтесь к производителю или местному дистрибьютору.

3.2 Предусмотренное применение

Преобразователь частоты представляет собой электронный регулятор двигателя, предназначенный для выполнения следующих функций:

Издание

Замечания

DPD02048D

Изменена структура руководства.

Инвертор

Артикул

NXI_AAAA 5/6

Стандартные функции для FI4, FI6 и FI7

Подключение к цепи постоянного тока

IP21

Воздушное охлаждение

Встроенная цепь зарядки

Буквенно-числовая панель управления (на передней панели модуля)

Модули входов-выходов A1 и A2

Стандартная плата

Безопасность (CE/UL)

Артикул

NXI_AAAA 5/6

Стандартные функции FI8

Подключение к цепи постоянного тока

IP00

Воздушное охлаждение

Встроенная цепь зарядки

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

••Регулирование скорости двигателя в ответ на обратную связь от системы или на удаленные команды от внешних контроллеров. Система электрического привода состоит из преобразователя частоты, двигателя и оборудования, приводимого в движение двигателем.

Контроль состояния системы и двигателя.

Преобразователь частоты также можно использовать для защиты двигателя от перегрузки. В зависимости от конфигурации преобразователь частоты может использоваться в автономных приложениях или быть

частью более крупного устройства или установки. Преобразователь частоты разрешен для использования в жилых, промышленных и коммерческих средах в соответствии с

местными законами и стандартами.

Краткое описание изделия

У В Е Д О М Л Е Н И Е

В жилых средах это изделие может создавать радиопомехи, и в этом случае могут потребоваться дополнительные меры по их ослаблению.

Предвидимое злоупотребление

Не используйте преобразователь частоты в приложениях, которые не соответствуют указанным условиям эксплуатации и средам. Убедитесь в соблюдении условий, указанных в разделе

3.3 Версия руководства

Это руководство регулярно пересматривается и обновляется. Все предложения по улучшению приветствуются. Исходный язык этого руководства — английский.

12.8 Технические характеристики.

Таблица 1: Версия руководства и программного обеспечения

3.4 Стандартные функции VACON NX Inverter

Таблица 2: Стандартные функции VACON® NX Inverter FI4–FI8

Инвертор

Буквенно-числовая панель управления (на передней панели модуля)

Модули входов-выходов A1 и A2

Стандартная плата

Безопасность (CE/UL)

A B

e30bf961.10

1003322235

V00001687465

NXP00875-A2H1SSS-A1A2000000

171208

B.ID :

S/ N:

Type:

AC DR I VE

V00001687465

7DP-008752-116SC8

Made in Finland Danfoss A/S, 6430 Nordborg, Denmark

135X9219

87A 40°C / 72A 50°C

45kW:400V / 60HP:480V IP21/Type1

3~AC,0-Uin, 0-320Hz,

Uin:3~AC,380-500V, 50/60Hz,

POWER :

OUTPUT:

INPUT:

Danfoss Limited

0018131571

NXP00002V195

Ma r ks:

Cust . Or d . No :

Appl icat i on :

Firm ware :

7DP-008752-116SC8

Code:

Номер партии

Номер заказа VACON

Код типа

Серийный номер

Напряжение сети электроснабжения

Номинальный выходной ток

Степень защиты

Код микропрограммы

Номер заказа клиента

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

3.5 Этикетка на упаковке

На этикетке на упаковке указана подробная информация о доставке.

Краткое описание изделия

Рисунок 2: Этикетка на упаковке преобразователей частоты VACON® NX (пример)

3.6 Описание кода типа

Код обозначения типа VACON® состоит из стандартных кодов и дополнительных кодов. Каждая из частей кода типа должна соответствовать данным, указанным в заказе.

Пример

Например, код может иметь следующий формат:

•

NXI00035-A2T0SSS-A1A2C30000+DNOT

•

•••

Код

Описание

VACON

Эта часть будет одинаковой на всех изделиях.

NXI

Номенклатура изделий:

NXI = VACON® NX Inverter

0003

Номинальный ток преобразователя частоты в амперах. Например, 0003 = 3 A

Напряжение сети электроснабжения:

5 = 380–500 В

6 = 525–690 В (IEC)

Панель управления:

A = стандарт (текстовый дисплей)

B = без панели местного управления

F = имитация клавиатуры

G = графический дисплей

Степень защиты:

0 = IP00

2 = IP21 (UL тип 1)

5 = IP54 (UL тип 12)

Уровень защиты от излучений в соответствии с требованиями ЭМС:

T = соответствует стандарту IEC/EN 61800-3 + A1 при использовании в сетях IT (C4).

Тормозной прерыватель:

(1)

0 = без тормозного прерывателя

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Таблица 3: Описание кода типа

Краткое описание изделия

•

Код

Описание

SSS

Аппаратные изменения:

Питание, первая буква (Xxx):

C = INU — со встроенной цепью зарядки

I = INU — без цепи зарядки

2 = модуль AFE (активный выпрямитель)

5 = модуль AFE (активный выпрямитель) + фильтр LCL

8 = BCU (блок тормозного прерывателя)

Крепление, вторая буква: (xXx):

S = стандартный преобразователь частоты с воздушным охлаждением

U = стандартный силовой блок с воздушным охлаждением, внешнее питание главного вентилятора

Платы, третья буква (xxX):

S = прямое подключение, стандартные платы, FI4–FI8

V = прямое подключение, платы с покрытием лаком, FI4–FI8

F = волоконно-оптическое соединение, стандартные платы

G = волоконно-оптическое соединение, платы с покрытием лаком

A1A2C30000

Опционные платы. 2 символа для каждого гнезда. 00 = гнездо не используется Сокращения для дополнительных плат:

A = базовая плата ввода/вывода

B = плата расширения ввода/вывода

C = плата шины Fieldbus

D = специальная плата

Например, C3 = PROFIBUS DP

+DNOT

Дополнительные коды. Существует много дополнительных опций. Опции, связанные с заказом бумажных руководств:

+ DNOT = нет бумажных руководств, только краткое руководство и руководство по технике безопасности

+ DPAP = с английскими бумажными руководствами

+ DPAP + DLDE = с немецкими бумажными руководствами

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Краткое описание изделия

Не используется с инверторами NX Inverter.

3.7 Размеры корпусов

Пример

Коды для номинального тока и номинального сетевого напряжения являются частью кода типа (см. 3.6 Описание кода типа), указанного на этикетке упаковки (см. 3.5 Этикетка на упаковке). Используйте эти значения, чтобы по таблице узнать размер корпуса преобразователя частоты.

В примере «NXI00035-A2H1SSS-A1A2C30000+DNOT» код для номинального тока — 0003, а код номинального напряжения сети — 5.

Номинальное напряжение сети

Номинальный ток

Размер корпуса

5 (465–800 В пост. тока, 380–500 В пер. тока)

0004

FI4

0009

0012

0016

FI6

0022

0031

0038

0045

0061

FI7

0072

0087

0105

0140

FI8

6 (640–1100 В пост. тока, 525–690 В пер. тока)

0004

FI6

0005

0007

0010

0013

0018

0022

0027

0034

0041

FI7

0052

0062

FI8

0080

0100

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Таблица 4: Размеры корпусов

Краткое описание изделия

Напряжение сети

Размер корпуса

IP21 (UL тип 1)

IP00

350–500 В

FI4–FI7

350–500 В

FI8x525–690 В

FI4–FI7

xx525–690 В

FI8

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Краткое описание изделия

3.8 Доступные классы защиты

Таблица 5: Доступные классы защиты

3.9 Доступные классы ЭМС

Директива по ЭМС требует, чтобы электрический прибор не оказывал чрезмерного влияния на окружающую среду, в которой он используется. Директива также требует, чтобы электрический прибор имел достаточный уровень устойчивости к помехам от других устройств, установленных в той же среде.

Соответствие инверторов VACON® NX Inverter Директиве по ЭМС подтверждается техническими файлами (TCF) и проверяется и утверждается нотифицированным органом по сертификации SGS FIMKO. Для подтверждения соответствия инверторов VACON® NX Inverter требованиям Директивы используются технические файлы (TCF). Это делается потому, что тестирование такого большого семейства изделий в лабораторных условиях невозможно. Тестирование затруднено еще и потому, что конфигурации, в которых используются установки, сильно различаются.

Поставляемые с завода инверторы VACON® NX Inverter относятся к оборудованию класса T (Категория C4), которое соответствует всем требованиям к помехоустойчивости для ЭМС (стандарты EN 50082-1, 50082-2 и IEC/EN 61800-3).

Класс T (Категория C4): Оборудование класса T характеризуется малым током утечки на землю и может использоваться с незаземленным входом

постоянного тока. При использовании с другими источниками питания требования по ЭМС не выполняются.

У В Е Д О М Л Е Н И Е

РАДИОПОМЕХИ

В жилых средах это изделие может создавать радиопомехи.

Примите дополнительные меры по ослаблению помех.

3.10 Панель управления

3.10.1 Клавиатура

Клавиатура VACON® имеет 9 кнопок, с помощью которых можно управлять преобразователем частоты (и двигателем), задавать параметры и контролировать значения.

e30bf978.10

A B C

I H G

reset

ready

run

fault

select enter

Светодиод [ready] (готов) светится при подключении к преобразователю частоты питания переменного тока и отсутствии действующих отказов. Одновременно отображается состояние преобразователя частоты: READY (ГОТОВ).

Светодиод [run] (работа) горит, когда преобразователь частоты работает. Этот светодиод мигает во время уменьшения скорости после нажатия кнопки Stop (Останов).

Светодиод [fault] (отказ) мигает, когда преобразователь частоты остановлен из-за опасных условий (аварийное отключение). См.

8.5.1 Просмотр меню Активные Отказы.

Кнопка Start (Пуск). Когда активен режим управления с клавиатуры, эта кнопка запускает двигатель. См. 8.4.3 Смена режима управления.

Кнопка Stop (Останов). Нажатие этой кнопки останавливает двигатель (если она на отключена параметром R3.4/R3.6). См. 8.4.2 Параметры

управления с клавиатуры, M3.

Кнопка «вправо». Используйте ее для перемещения вперед по меню, перемещения курсора вправо (в Меню параметров) и для перехода в режим редактирования.

Кнопка [enter] (ввод). Используйте ее для подтверждения выбора, сброса истории отказов (нажмите на 2–3 с).

Кнопка «вниз». Используйте ее для прокрутки главного меню и страниц различных подменю, а также для уменьшения значения.

Кнопка [select] (выбрать). Используйте ее для перемещения между двумя последними экранами, например, чтобы увидеть, как в соответствии с измененным значением меняется другое значение.

Кнопка «влево». Используйте ее, чтобы вернуться в меню, переместить курсор влево (в Меню параметров).

Кнопка [reset] (сброс). Используйте ее для сброса отказа.

Кнопка «вверх». Используйте ее для прокрутки Главного меню и страниц различных подменю, а также для увеличения значения.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Рисунок 3: Кнопки клавиатуры для VACON® NXP

Краткое описание изделия

B C D E

F G

e30bf979.10

READY

FAULT

STOP

RUN

Bus/CommKeypadI/O term

ALARM

Двигатель находится в состоянии ВРАЩЕНИЕ. Индикация начинает мигать при подаче команды останова и мигает, пока скорость продолжает уменьшаться.

Направление вращения двигателя прямое.

Направление вращения двигателя обратное.

Преобразователь частоты не работает.

Питание переменного тока включено.

Подается аварийный сигнал.

Выдается сообщение об отказе, и преобразователь частоты останавливается.

Активен режим управления через клеммы входов/выходов.

Активен режим управления с панели управления.

Активен режим управления с шины Fieldbus.

Указание местоположения. В строке отображается символ и номер меню, параметр и так далее. Например, M2 = Меню 2 (Параметры) или P2.1.3 = Время разгона

Строка описания. В строке описания содержится описание меню, значения или отказа.

Строка значения. В строке отображаются числовые и текстовые значения заданий, параметров и т. д. Здесь также отображается количество подменю, доступных в каждом меню.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

3.10.2 Дисплей

Рисунок 4: Индикаторы на дисплее

Краткое описание изделия

Индикаторы состояния преобразователя частоты (A–G) дают информацию о состоянии двигателя и преобразователя частоты.

Индикаторы режима управления (H, I, J) показывают выбранный режим управления. Режим управления сообщает, откуда поступают команды ПУСКА/ОСТАНОВА и откуда изменяются значения заданий. Чтобы сделать этот выбор, перейдите в меню Keypad control (Управление с клавиатуры) (M3) (см. 8.4.3 Смена режима управления).

Три строки текста (K, L, M) дают информацию о текущем местоположении в структуре меню и работе преобразователя частоты.

3.10.3 Базовая структура меню

Данные преобразователя частоты распределяются по разделам меню и подменю. На рисунке показана базовая структура меню преобразователя частоты.

Эта структура меню является лишь примерной, и ее содержимое и элементы могут различаться в зависимости от используемого приложения.

e30bf981.10

V1.6 Мощность двигателя

V1.7 Напряж. двиг.

V1.8 Напряж. звена пост. тока

S6.6 Установки Панели

S6.7 Настр. оборудования

S6.8 Систем. информация

S6.9 Контроль питания

S6.11 Многокан. контр. питания

V1.9 Температура блока

V1.10 Температура двигателя

V1.11 Аналоговый вход 1

V1.12 Аналоговый вход 2

V1.13 Вход тока

V1.14 DIN1, DIN2, DIN3

V1.15 DIN4, DIN5, DIN6

V1.16 Аналоговый выход

V1.17 Элем. многокан. контроля

M7 Платы расширения

M5 Журнал отказов

M4 Активные Отказы

M6 Систем. меню

M2 Параметры

S6.5 Безопасн.-

S6.4 Сравнение парам.

S6.3 Копиров. парам.-

S6.2 Выбор приложения

S6.1 Выбор языка

V1.5 Момент двигателя

P3.4 Кнопка останова

P3.3 Направ-е (на клав.)

R3.2 Задание с клав.-

P3.1 Место Управления

M3 Управл с Панели

V1.4 Ток двигателя

V1.3 Скорость двигателя

V1.2 Задание Част

V1.1 Выходная частота

Наблюдение

Главное меню

См. рук-во по экспл.

Подменю

Главное меню

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Краткое описание изделия

Рисунок 5: Базовая структура меню преобразователя частоты

3 4 5 6 7 8

e30bf975.10

Заземляющие клеммы (FR4/FI4, FR5), 2 шт.

Заземляющие зажимы для кабеля управления, 3 шт.

Резиновые кабельные втулки (размеры отличаются для различных классов), 3 шт.

Пластина ввода кабелей

Винты, M4x10, 5 шт.

Винты, M4x16, 3 шт.

Заземляющие зажимы для провода заземления (FR6/FI6), 2 шт.

Заземляющие винты М5х16 (FR6/FI6), 4 шт.

e30bf976.10

VACON® NX Inverters FI4-FI8

Получение доставленного

Руководство по эксплуатации

4 Получение доставленного изделия

4.1 Проверка доставленного изделия

Перед отправкой преобразователя частоты VACON® клиенту производитель выполняет целый ряд испытаний преобразователя частоты.

Процедура

Тем не менее, после удаления упаковки необходимо осмотреть преобразователь частоты, чтобы выяснить, не были ли получены какие-либо повреждения при перевозке.

Если преобразователь частоты был поврежден при транспортировке, свяжитесь с компанией по страхованию грузов или с транспортным агентством.

Проверьте комплектность поставки, сравнив данные заказа с данными, указанными на этикетке на упаковке, см.

Этикетка на упаковке.

Если поставка не соответствует вашему заказу, немедленно обратитесь к поставщику.

Чтобы убедиться в правильности и полноте поставки, сравните код типа изделия с кодом типа в заказе, см. 3.6

Описание кода типа.

Убедитесь, что пакет с принадлежностями содержит компоненты, показанные на рисунке. Эти принадлежности являются частью электрической установки. Комплектность пакета с принадлежностями зависит от типоразмера преобразователя частоты и класса защиты.

FR4–FR6/FI4–FI6

изделия

3.5

Рисунок 6: Содержимое пакета с принадлежностями для FR4–FR6/FI4–FI6

FR7–FR8/FI7–FI8

Рисунок 7: Содержимое пакета с принадлежностями для FR7–FR8/FI7–FI8

Винты, M4x16, 3 шт.

Заземляющие зажимы для кабеля управления, 3 шт.

Резиновые кабельные втулки GD21 (FR7/FI7 IP54/UL тип 12), 3 шт./(FR8/FI8), 6 шт.

Резиновые кабельные втулки GDM36 (FR7/FI7), 3 шт.

e30bf977.10

Option board: NXOPT......... Date:............

IP54 upgrade/Collar EMC level modified: H/L to T

Drive modified:

in slot: A B C D E Date:............

Date:............

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

4.2 Хранение изделия

Если перед установкой изделие необходимо хранить, следуйте этим инструкциям.

Процедура

Если предполагается, что преобразователь частоты будет вводиться в эксплуатацию не сразу, обеспечьте следующие надлежащие условия хранения:

•

Температура хранения: -40…+70° C (-40...+158° F)

•

Относительная влажность: 0–95 %, без образования конденсата

Если преобразователь частоты должен храниться в течение длительного времени, подключайте питание к преобразователю частоты каждый год. Питание должно подаваться не менее двух часов.

Если время хранения превышает 12 месяцев, электролитические конденсаторы постоянного тока требуют осторожного обращения при зарядке. При формовке конденсаторов необходимо соблюдать инструкции раздела

10.2 Формовка конденсаторов.

Получение доставленного

изделия

Продолжительное хранение не рекомендуется.

4.3 Поднятие изделия

За инструкциями по безопасному подъему изделия обратитесь к производителю или местному дистрибьютору. Масса преобразователей частоты в различных вариантах корпуса сильно различается. Для извлечения преобразователя

частоты из упаковки может потребоваться специальное подъемное оборудование.

Процедура

Проверьте массу преобразователя частоты, см. 12.1 Масса инвертора.

Для извлечения из упаковки преобразователей частоты типоразмера более FR7/FI7 используйте кран с поворотной стрелой.

После поднятия преобразователя частоты необходимо убедиться в отсутствии повреждений, полученных при транспортировке.

4.4 Использование этикетки Product Modified (Измененное изделие)

В пакете с дополнительными принадлежностями находится этикетка Product Modified (Измененное изделие). Эта этикетка предназначена для того, чтобы обратить внимание обслуживающего персонала на изменения, внесенные в преобразователь частоты.

Рисунок 8: Этикетка Product Modified (Измененное изделие)

Процедура

Наклейте этикетку на боковую стенку преобразователя частоты, чтобы не потерять ее.

На этой этикетке следует фиксировать изменения, вносимые в конструкцию преобразователя частоты.

e30bh393.10

20%

40%

60%

80%

100%

120%

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Монтаж блока

5 Монтаж блока

5.1 Требования к окружающим условиям

5.1.1 Общие требования к окружающим условиям

В условиях, где в воздухе присутствуют жидкости, твердые частицы или коррозионные газы, убедитесь, что степень защиты оборудования соответствует условиям установки. Несоблюдение требований к окружающим условиям может сократить срок службы преобразователя частоты. Убедитесь, что требования по влажности, температуре и высоте над уровнем моря соблюдены.

Вибрации и ударные воздействия

Преобразователь частоты соответствует требованиям, предъявляемым к устройствам, устанавливаемым на стенах и полах производственных помещений или в щитах, прикрепленных болтами к стенам или полу.

Подробные описание окружающих условий см. в разделе 12.8 Технические характеристики.

Требования к установке:

•

Убедитесь, что вокруг преобразователя частоты достаточно свободного места для охлаждения, см. 5.2.2 Охлаждение

корпусов FI4–FI8.

•

Также необходимо предусмотреть свободное место для обслуживания преобразователя частоты.

•

Убедитесь, что монтажная поверхность достаточно ровная.

5.1.2 Температура окружающей среды и снижение номинальных характеристик

Значение номинальной мощности устройства действительно при температуре окружающего воздуха 40 °C (104 °F). Если предполагается эксплуатация устройства при более высоких температурах окружающего воздуха, значение номинальной мощности необходимо уменьшить.

Для расчета пониженной мощности используйте следующую формулу: P

= P

сниж.

ном.

t = температура окружающего воздуха x = коэффициент снижения номинальных характеристик:

•

в диапазоне 40–50 °C используется понижающий коэффициент 1,5 %/1 °C;

•

относительно более высоких температур проконсультируйтесь с заводом-изготовителем.

*((100 % – (t – 40 °C)*x)/100)

ном.

= номинальная мощность модуля

Рисунок 9: Снижение номинальной мощности и температура окружающего воздуха

Температура окружающего воздуха, °C

Допустимая нагрузка, %

500

1000

1500

2000

2500

3000

3500

4000

4500

5000

10%

30%

50%

70%

20%

40%

60%

80%

90%

100%

110%

e30bg030.20

Нагрузочная способность

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Монтаж блока

5.1.3 Установка на большой высоте над уровнем моря

Чем больше высота на уровнем моря, тем разреженнее воздух и ниже атмосферное давление. С уменьшением плотности воздуха также уменьшается способность к теплоотводу (меньше воздуха отводит меньше тепла) и устойчивость к электрическому полю (отношение напряжения пробоя к расстоянию).

Тепловые характеристики преобразователей частоты VACON® NX рассчитаны на установку на высоте до 1000 м. Электрическая изоляция рассчитана на установку на высоте до 3000 м (для других типоразмеров см. технические характеристики).

Установка на большей высоте возможна при условии соблюдения инструкций по снижению номинальной мощности, изложенных в этом разделе.

Допустимые максимальные высоты см. в разделе 12.8 Технические характеристики. Для высот более 1000 м необходимо уменьшить максимальный ток нагрузки на 1 % на каждые 100 м высоты. Информацию о дополнительных платах, сигналах ввода/вывода и релейных выходах см. в Руководстве пользователя по

платам входов/выходов VACON® NX.

Пример

Например, на высоте 2500 м следует уменьшить ток нагрузки до 85 % от номинального выходного тока (100 % - (2500 - 1000 м) / 100 м х 1 % = 85 %).

При установке на большой высоте эффективность охлаждения плавких предохранителей снижается соразмерно уменьшению плотности атмосферы.

На высоте свыше 2000 м номинальный длительный ток предохранителя определяется следующим образом: I = In * (1 - (h - 2000)/100 * 0,5/100) где I = номинальный ток на большой высоте In = номинальный ток предохранителя h = высота в метрах

Рисунок 10: Нагрузочная способность на больших высотах

e30bg010.10

Промежуток для доступа воздуха вокруг преобразователя частоты (см. также B и C)

Расстояние от одного преобразователя частоты до другого или расстояние до стенки шкафа

Свободное пространство над преобразователем частоты

Свободное пространство под преобразователем частоты

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Монтаж блока

5.2 Требования к охлаждению

5.2.1 Общие требования к охлаждению

При работе преобразователи частоты выделяют тепло. Вентилятор обеспечивает циркуляцию воздуха с целью снижения температуры преобразователя частоты. Вокруг преобразователя частоты необходимо оставить достаточное свободное место.

Убедитесь в том, что температура охлаждающего воздуха не превышает максимальную для преобразователя частоты температуру окружающего воздуха и не опускается ниже минимальной для преобразователя частоты температуры окружающего воздуха.

5.2.2 Охлаждение корпусов FI4–FI8

Если несколько преобразователей частоты устанавливаются друг над другом, необходимое свободное пространство рассчитывается как C + D (см. Рисунок 11). Также убедитесь, что воздух, выходящий из нижнего преобразователя частоты, направляется в другую сторону относительно воздухозаборника верхнего преобразователя частоты.

Рисунок 11: Пространство для монтажа

Тип преобразователя частоты

АBC

0004 5–0012 5

20 (0,79)

100 (3,94)

50 (1,97)

0016 5–0048 5 0004 6–0034 6

30 (1,18)

20 (0,79)

160 (6,30)

80 (3,15)

0061 5–0105 5 0041 6–0052 6

80 (3,15)

300 (11,81)

100 (3,94)

0140 5 0062 6–0100 6

80 (3,15)

(1)

80 (3,15)

300 (11,81)

200 (7,87)

Тип преобразователя частоты

Максимально возможное тепловыделение (кВт)

Требуемый объем охлаждающего воздуха [м3/ч]

Объем охлаждающего воздуха [куб. футов в минуту]

0004 5–0012 5

0,2

41,2

0016 5–0048 5 0004 6–0034 6

1 0,75

425

250

0061 5–0105 5 0041 6–0052 6

1,9 1,2

425

250

0140 5 0062 6–0100 6

3,3 2,25

650

383

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Таблица 6: Минимальное пространство по периметру преобразователя частоты в мм (дюймах)

Для замены вентилятора с подключенными кабелями двигателя частоты необходим зазор 150 мм (5,91 дюйма) с двух сторон

преобразователя.

Таблица 7: Требуемый объем охлаждающего воздуха

Монтаж блока

5.3 Последовательность установки для настенных преобразователей частоты

Используйте эти инструкции при установке настенной версии VACON® NX или VACON® NX FI4–FI8. При установке преобразователя частоты вне шкафа или иного закрытого пространства, предназначенного для монтажа

устройств, необходимо установить отдельный кожух преобразователя частоты в соответствии с требованиями степени защиты IP21. Устанавливать крышку преобразователя частоты не требуется, если он монтируется в корпусе, шкафу или ином закрытом пространстве для монтажа устройств.

Процедура

Выберите вариант монтажа:

– горизонтальный Если преобразователь частоты устанавливается в горизонтальном положении, защита от капель воды,

падающих вертикально, отсутствует.

– вертикальный

– фланцевое крепление Преобразователь частоты также может быть установлен в стене шкафа с использованием фланцевого

(сквозного) монтажа. При фланцевом монтаже степень защиты блока питания составляет IP54 (UL тип 12), а степень защиты блока управления — IP21 (UL тип 1).

Проверьте размеры преобразователя частоты, см. разделы 12.2.1 Размеры FI4–FI8, 12.2.2 Размеры с фланцевым

креплением, FI4–FI612.2.3 Размеры с фланцевым креплением, FI7–FI8.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

3.4.Убедитесь, что вокруг преобразователя частоты достаточно свободного места для охлаждения, см. 5.2.2 Охлаждение

корпусов FI4–FI8. Также необходимо предусмотреть свободное место для обслуживания преобразователя частоты.

Крепление преобразователя частоты следует выполнять с помощью винтов или других компонентов, включенных в комплект поставки.

Монтаж блока

U V W

B+ B-

DC+

DC-B+

e30bh432.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Электрический монтаж

6 Электрический монтаж

6.1 Кабельные соединения

Кабели питания подключаются к клеммам DC+ и DC- (к клеммам R+/B+ и DC при использовании внешней схемы зарядки), а кабели двигателя — к клеммам U, V и W.

Рисунок 12: Принципиальная схема соединений

Об установке в соответствии с требованиями ЭМС см. 6.3 Установка в соответствии с требованиями ЭМС.

6.1.1 Общие требования к кабелям

Используйте кабели с теплостойкостью не менее +60 °C (140 °F). При выборе кабелей и предохранителей учитывайте номинальный выходной ток двигателя. Номинальный выходной ток указан на паспортной табличке.

Об установке кабеля в соответствии со стандартами UL, см. 6.1.2 Стандарты UL на кабели. Если для защиты от перегрузки используется встроенная в преобразователь частоты функция тепловой защиты двигателя

(см. руководство к программному пакету VACON® All in One), следует выбрать кабель соответствующего сечения. Если для преобразователей частоты большой мощности три и более кабелей соединяются параллельно, каждый кабель требует отдельной защиты от перегрузки.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Приведенные здесь указания применимы только в тех случаях, когда к преобразователю частоты подключен только один двигатель и кабель. В иных случаях для получения дополнительной информации обратитесь к производителю.

Электрический монтаж

6.1.2 Стандарты UL на кабели

Для удовлетворения требованиям стандартов UL (Underwriters Laboratories) необходимо использовать рекомендованные UL медные кабели с теплостойкостью не менее 60 или 75 °C (140 или 167 °F).

Используйте провода только класса 1. Встроенная полупроводниковая защита от короткого замыкания не обеспечивает защиты параллельных цепей. Чтобы

обеспечить защиту параллельных цепей, соблюдайте требования NEC и любые дополнительные местные нормы. Защиту параллельных цепей можно обеспечить, только используя предохранители.

Моменты затяжки клемм см. в разделе 12.6 Моменты затяжки кабельных клемм.

6.1.3 Выбор кабелей и их размеров

Типичные размеры и типы кабелей, используемых с преобразователем частоты, см. в таблицах в разделе 12.3 Сечения

кабелей и номиналы предохранителей. Выбирайте кабели в соответствии с местными правилами, условиями монтажа и с

учетом технических характеристик кабелей.

Размеры кабелей должны соответствовать требованиям стандарта IEC60364-5-52.

•

Используйте кабели с ПВХ-изоляцией.

•

Максимальная температура окружающего воздуха: +30 °C.

•

Максимальная температура поверхности кабеля: +70 °C.

•

Используйте только кабели с концентрическим медным экраном.

•

Максимальное число параллельных кабелей: 9.

При использовании параллельных кабелей убедитесь в том, что соблюдены требования к их поперечному сечению и максимальному количеству.

Важную информацию о требованиях к проводу заземления см. в разделе 6.2 Заземление. Поправочные коэффициенты, зависящие от температуры, см. в стандарте IEC60364-5-52.

6.1.4 Выбор кабелей и их размеров, Северная Америка

Типичные размеры и типы кабелей, используемых с преобразователем частоты см. в таблицах в разделе 12.3 Сечения

учетом технических характеристик кабелей.

Сечения кабелей должны соответствовать требованиям Национального электрического кодекса (NEC) и Канадского электрического кодекса (CEC).

•

Используйте кабели с ПВХ-изоляцией.

•

Максимальная температура окружающего воздуха: +86 °F.

•

Максимальная температура поверхности кабеля: +158 °F.

•

Используйте только кабели с концентрическим медным экраном.

•

Максимальное число параллельных кабелей: 9.

См. также NEC и CEC, где содержится важная информация относительно требований к проводу заземления. Поправочные коэффициенты для учета температуры также приведены в NEC и CEC.

6.1.5 Выбор предохранителей

Рекомендуемые предохранители см. в таблицах в разделе 12.3 Сечения кабелей и номиналы предохранителей. Информация о предохранителях:

•

Предохранители aR защищают кабели устройства от токов короткого замыкания.

•

Предохранители gR предназначены для защиты устройства от перегрузки по току и короткого замыкания.

•

Предохранители gG в основном используются для защиты кабелей от перегрузки по току и короткого замыкания.

6.2 Заземление

Заземлите преобразователь частоты в соответствии с действующими стандартами и правилами.

Площадь поперечного сечения фазных проводов (S) [мм²]

Минимальная площадь поперечного сечения соответствующего провода защитного заземления [мм²]

S ≤ 16

16 < S ≤ 35

35 < S

S/2

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Электрический монтаж

В Н И М А Н И Е

УЩЕРБ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ВСЛЕДСТВИЕ НЕДОСТАТОЧНОГО ЗАЗЕМЛЕНИЯ

Отсутствие провода заземления может привести к повреждению преобразователя частоты.

Преобразователь частоты должен быть обязательно заземлен с помощью провода заземления, подключенного к

клемме заземления, обозначенной символом защитного заземления (PE).

П Р Е Д У П Р Е Ж Д Е Н И Е

ОПАСНОСТЬ УТЕЧКИ ТОКА

Обеспечьте правильное заземление оборудования сертифицированным электриком.

В соответствии с требованиями стандарта EN 61800-5-1 цепь защиты должна удовлетворять по меньшей мере одному из следующих условий:

должно использоваться фиксированное подключение;

•

провод защитного заземления должен иметь площадь сечения не менее 10 мм² (медный) или 16 мм² (алюминиевый) или

•

должно быть предусмотрено автоматическое отключение сетевого питания при нарушении целостности провода защитного заземления, или

•

должна быть предусмотрена дополнительная клемма для второго провода защитного заземления того же поперечного сечения, что и первый провод защитного заземления.

Приведенные в таблице значения действительны только в том случае, если провод защитного заземления изготовлен из того же металла, что и фазные провода. В противном случае площадь поперечного сечения провода защитного заземления определяется таким образом, чтобы его проводимость была равна проводимости, полученной путем применения этой таблицы.

Площадь поперечного сечения каждого провода защитного заземления, не входящего в состав кабеля электросети или оболочки кабеля, ни при каких обстоятельствах не может быть меньше

•

2,5 мм² при наличии механической защиты и

•

4 мм² при отсутствии механической защиты. Если оборудование подключается через шнур, необходимо обеспечить выполнение следующего условия: в случае сбоя механизма компенсации натяжения провод защитного заземления должен обрываться последним из проводов шнура.

Всегда необходимо соблюдать местные нормативы, касающиеся минимального сечения провода защитного заземления.

У В Е Д О М Л Е Н И Е

НЕИСПРАВНОСТЬ ИЗ-ЗА ВЫКЛЮЧАТЕЛЕЙ ЗАЩИТЫ ОТ КОРОТКОГО ЗАМЫКАНИЯ

Тип кабеля

Категория C4 (Уровень T)

Кабель питания

Силовой кабель, предназначенный для стационарного монтажа и определенного напряжения постоянного тока. Экранированные кабели не требуются. (Рекомендуется использовать кабели NKCABLES/MCMK или аналогичные).

Кабель двигателя

Силовой кабель, снабженный концентрическим защитным проводом и предназначенный для определенного сетевого напряжения (рекомендуется использовать кабели NKCABLES/MCMK или аналогичные).

Кабель управления

Экранированный кабель, снабженный плотным экраном с низким сопротивлением (NKCABLES/ jamak, SAB/ÖZCuY-O или аналогичный).

e30bg079.10

Провод защитного заземления и экран

Провода защитного заземления

Экран

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Электрический монтаж

У В Е Д О М Л Е Н И Е

ИСПЫТАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ПРОЧНОСТЬ ПО НАПРЯЖЕНИЮ

Выполнение испытаний на электрическую прочность может привести к повреждению преобразователя частоты.

Запрещено проводить испытания преобразователя частоты на электрическую прочность по напряжению. Эти

испытания уже были проведены изготовителем.

П Р Е Д У П Р Е Ж Д Е Н И Е

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ ПРОВОДА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

Используйте устройство RCD типа B или RCM на стороне подключения преобразователя частоты к сети

электроснабжения.

6.3 Установка в соответствии с требованиями ЭМС

Чтобы соответствовать уровням ЭМС, при установке кабеля двигателя используйте кабельные втулки на обоих концах. Для соответствия уровню ЭМС C4 требуется круговое (360°) заземление экрана с помощью кабельных втулок на стороне двигателя.

Таблица 8: Рекомендации по кабелям

Определения уровней защиты ЭМС см. в стандарте IEC/EN 61800-3 + A1.

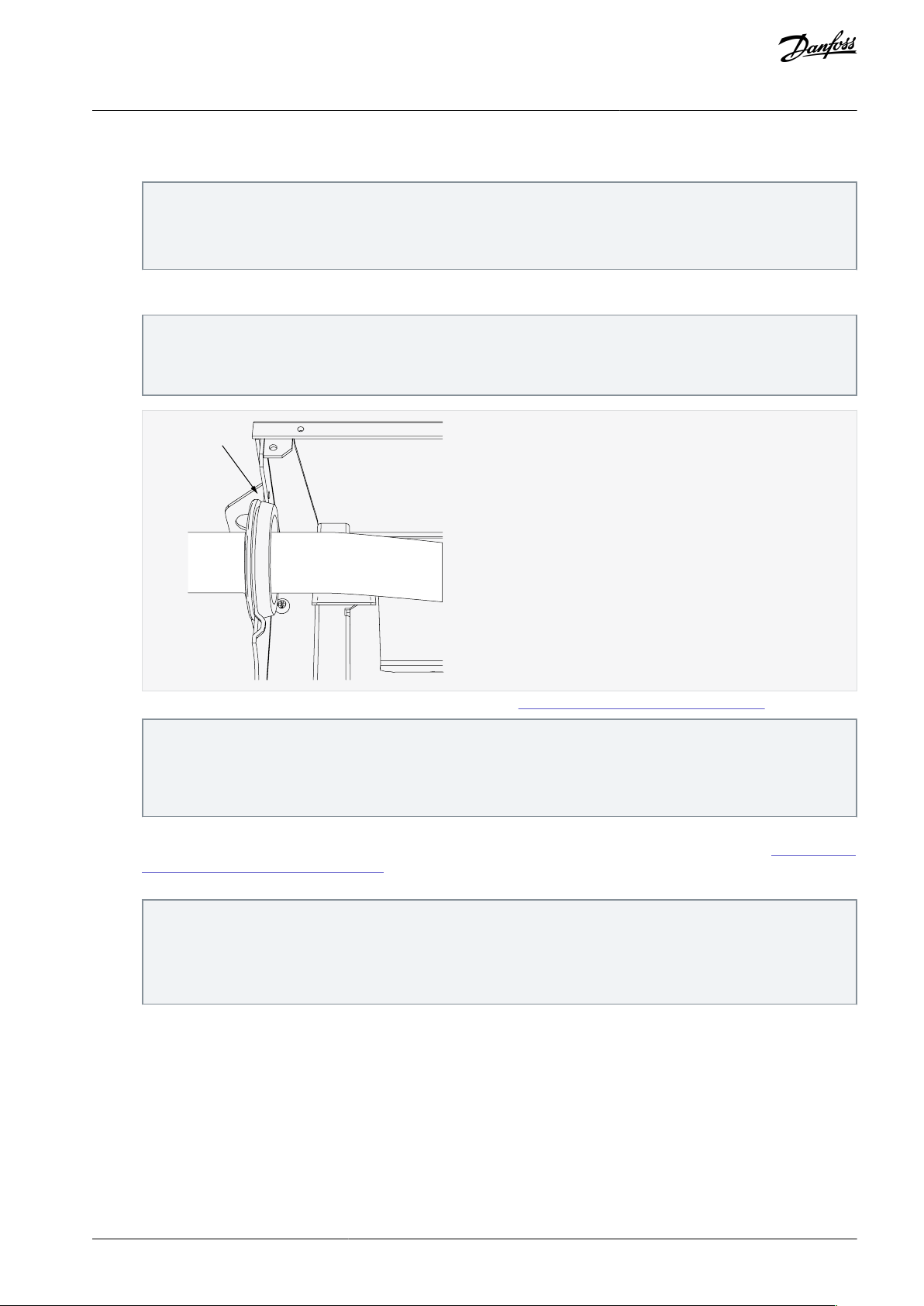

Рисунок 13: Кабели с проводом защитного заземления

e30bg082.10

e30bg084.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Для соблюдения требований ЭМС в преобразователях частоты любых типоразмеров используйте частоты коммутации, заданные по умолчанию.

При установке защитного переключателя защита ЭМС должна быть непрерывной по всей длине кабеля. Преобразователь частоты должен соответствовать требованиям стандарта IEC 61000-3-12. В этой связи мощность короткого

замыкания SSC должна составлять не менее 120 R общего пользования. Убедитесь в том, что преобразователь частоты и двигатель подключены к сети электроснабжения с мощностью короткого замыкания SSC не менее 120 R электроснабжения.

в точке соединения пользовательской сети электроснабжения с сетью

SCE

. При необходимости обратитесь за консультацией к оператору сети

SCE

Электрический монтаж

6.4 Доступ к клеммам и расположение клемм

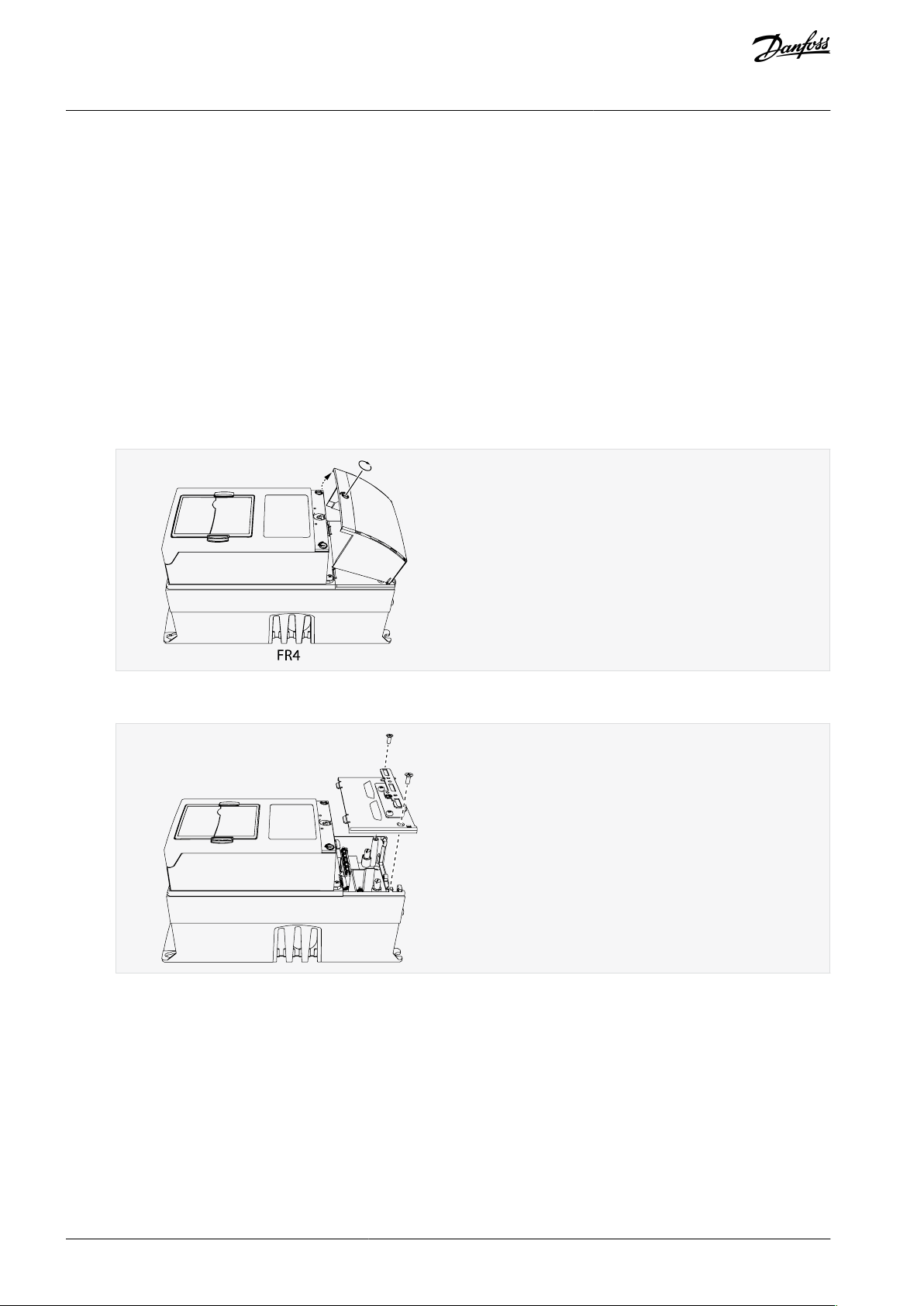

6.4.1 Доступ к клеммам и расположение клемм для FR4/FI4

Следуйте этим инструкциям, например, чтобы открыть преобразователь частоты для монтажа кабелей.

Процедура

Откройте крышку преобразователя частоты.



Выкрутите винты на крышке кабельного отсека. Снимите крышку кабельного отсека. Не открывайте крышку блока питания.



Найдите клеммы.

e30bg089.10

Клеммы управления

Клеммы тормозного резистора

Клеммы двигателя

Клеммы заземления

e30bg083.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Электрический монтаж

Рисунок 14: FR4/FI4, клеммы

6.4.2 Доступ к клеммам и расположение клемм для FR6/FI6

Следуйте этим инструкциям, например, чтобы открыть преобразователь частоты для монтажа кабелей.

Процедура

Откройте крышку преобразователя частоты.



e30bg084.10

FR6

e30bg091.10

Клеммы управления

Клеммы тормозного резистора

Клеммы двигателя

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Найдите клеммы.

Электрический монтаж

Рисунок 15: Клеммы, FR6/FI6

6.4.3 Доступ к клеммам и расположение клемм для FR7/FI7

Следуйте этим инструкциям, например, чтобы открыть преобразователь частоты для монтажа кабелей.

Процедура

Откройте крышку преобразователя частоты.

e30bg083.10

e30bg084.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Электрический монтаж

Найдите клеммы.

FR7

e30bg092.10

Клеммы управления

Клеммы тормозного резистора

Клеммы двигателя

Клеммы заземления

e30bg031.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Электрический монтаж

Рисунок 16: Клеммы, FR7/FI7

6.4.4 Доступ к клеммам и расположение клемм для FR8/FI8

Следуйте этим инструкциям, например, чтобы открыть преобразователь частоты для монтажа кабелей.

Процедура

Откройте крышку преобразователя частоты.



Откройте крышку блока питания.

e30bg032.10

B-

B+ R+

R-

e30bg076.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Найдите клеммы постоянного тока и клеммы тормозного резистора в верхней части преобразователя частоты.



Электрический монтаж

Найдите клеммы.

FR8

e30bg102.10

Клеммы управления

Клеммы двигателя

Клеммы заземления

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Электрический монтаж

Рисунок 17: FR8/FI8, клеммы

6.5 Монтаж кабелей

Используйте эту информацию, чтобы найти инструкции по установке нужного размера корпуса.

Процедура

Ознакомьтесь с требования к длине, расстоянию и расположению кабелей в соответствии с инструкциями в 6.5.1

Дополнительные инструкции по монтажу кабелей.

Следуйте инструкциям по установке нужного размера корпуса. Чтобы проверить размер корпуса преобразователя частоты, см. раздел 3.7 Размеры корпусов.

•

6.5.2 Монтаж кабелей, FR4–FR6/FI4–FI6

6.5.3 Монтаж кабелей, FR7/FI7

6.5.4 Монтаж кабелей, FR8/FI8

6.5.1 Дополнительные инструкции по монтажу кабелей

•

Перед началом работы убедитесь, что все компоненты преобразователя частоты обесточены. Внимательно прочитайте предупреждения в разделе «Безопасность».

•

Размещайте кабели двигателя на достаточно большом расстоянии от других кабелей.

•

Кабели двигателя должны пересекать другие кабели под углом 90°.

•

По возможности избегайте прокладки длинных участков кабелей двигателя параллельно с другими кабелями.

Расстояние между кабелями [м]

Длина экранированного кабеля [м]

Расстояние между кабелями [футов]

Длина экранированного кабеля [футы]

0,3

≤ 50

1,0

≤ 164,0

1,0

≤ 200

3,3

≤ 656,1

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

•

Если кабели двигателя проложены параллельно другим кабелям, выдерживайте требуемые минимальные расстояния (см. Таблица 9).

•

Указанные расстояния должны соблюдаться также между кабелями двигателя и сигнальными кабелями других систем.

•

Максимальная длина кабелей двигателя составляет 300 м (984 фута) (модули мощностью более 1,5 кВт или 2 л. с.) и 100 м (328 футов) (модули мощностью от 0,75 до 1,5 кВт или 1–2 л. с.). Если используются более длинные кабели двигателя, обратитесь к производителю, чтобы получить больше информации.

Каждый параллельный кабель учитывается в общей длине.

Электрический монтаж

У В Е Д О М Л Е Н И Е

Если используются длинные кабели двигателя (максимум 100 м или 328 футов) вместе с небольшими преобразователями частоты (≤1,5 кВт или ≤2,01 л. с.), емкостный ток в кабеле двигателя может увеличить измеренный ток двигателя по сравнению с фактическим током двигателя. Учитывайте это при настройке функций защиты от опрокидывания двигателя.

•

Если необходимы проверки изоляции кабелей, см. 9.3 Измерение изоляции кабеля и двигателя.

Таблица 9: Минимальные расстояния между кабелями

6.5.2 Монтаж кабелей, FR4–FR6/FI4–FI6

Следуйте этим инструкциям при монтаже кабелей и кабельных принадлежностей. Информацию о том, что нужно для соблюдения правил UL при монтаже кабелей, см. в разделе 6.1.2 Стандарты UL на кабели. Если необходимо подключить внешний тормозной резистор, см. руководство по тормозным резисторам VACON®. См. также

8.7.8.2 Настройка подключения внутреннего тормозного резистора.

Убедитесь, что в комплект поставки входят все необходимые компоненты. При установке необходимо использовать содержимое пакета с принадлежностями, см. 4.1 Проверка доставленного изделия.

Откройте крышки в соответствии с инструкциями в разделах 6.4.1 Доступ к клеммам и расположение клемм для FR4/FI4, или

6.4.2 Доступ к клеммам и расположение клемм для FR6/FI6.

Процедура

Зачистите кабель цепи пост. тока, кабель сети электроснабжения и кабель тормозного резистора. См. 12.4 Длины

зачищаемых участков кабелей.

Подрежьте резиновые втулки и через образовавшиеся отверстия пропустите кабели. Используйте кабельные втулки, поставляемые в пакете с принадлежностями.

•

Не вырезайте отверстия во втулках шире, чем необходимо для используемых кабелей.

•

Если при пропускании кабеля втулки загибаются, для их выпрямления достаточно оттянуть кабель назад.

•

Где необходимо, используйте альтернативные кабельные уплотнения.

Вставьте кабели (кабель цепи пост. тока, кабель двигателя и, если есть, кабель тормозного резистора) в отверстия пластины ввода кабелей. Используйте пластину ввода кабелей, поставляемую в пакете с принадлежностями.

e30bg085.10

Кабель питания постоянного тока

Кабель тормозного резистора

Кабель двигателя

e30bg086.10

e30bg088.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Рисунок 18: Кабели и пластина ввода кабелей

Электрический монтаж

Установите пластину ввода кабелей с кабелями в углубление на корпусе преобразователя частоты. Чтобы прикрепить пластину ввода кабелей, используйте винты M4x10, которые входят в комплект принадлежностей.



Подсоедините кабели. Моменты затяжки клемм см. в разделе 12.6 Моменты затяжки кабельных клемм.

e30bg093.10

e30bg070.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

•

Подсоедините фазные провода кабеля питания постоянного тока и кабеля двигателя, а также провода кабеля тормозного резистора к соответствующим клеммам.

•

FR4/FI4, FR5: подключите провод заземления каждого кабеля к клемме заземления с использованием зажима заземления для провода заземления. Используйте клеммы заземления, поставляемые в пакете с принадлежностями.

•

FR6/FI6: подключите провод заземления каждого кабеля к клемме заземления с использованием зажима заземления для провода заземления. Используйте зажимы заземления и винты, поставляемые в пакете с принадлежностями.

Убедитесь в том, что провод заземления подключен к двигателю и клеммам, обозначенным символом заземления.

•

Для FR4/FI4 и FR5: для соответствия требованиям стандарта IEC / EN 61800-5-1 необходимы два защитных проводника. См. 6.2 Заземление.

•

Если требуется двойное заземление, используйте клемму заземления, расположенную под преобразователем частоты. Заверните винт M5 и затяните его с моментом 2,0 Н·м (17,7 фунт-дюйм).

Электрический монтаж

Установите крышку кабельного отсека 12.5 Моменты затяжки для крепежных винтов крышек. Прикрепите зажимы заземления для кабеля управления с помощью 3 винтов M4x16, поставляемых в сумке с принадлежностями. Используйте эти зажимы для заземления кабелей управления.



Рисунок 19: FR4–FR6/FI4–FI6

Установите крышку преобразователя частоты. Моменты затяжки винтов см. в 12.5 Моменты затяжки для крепежных

винтов крышек. Проследите, чтобы кабели управления или кабели преобразователя частоты не оказались зажаты

между корпусом и крышкой кабельного отсека.

6.5.3 Монтаж кабелей, FR7/FI7

Следуйте этим инструкциям при монтаже кабелей и кабельных принадлежностей.

e30bg085.10

Кабель питания постоянного тока

Кабель тормозного резистора

Кабель двигателя

e30bg086.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Информацию о том, что нужно для соблюдения правил UL при монтаже кабелей, см. в разделе 6.1.2 Стандарты UL на кабели. Если необходимо подключить внешний тормозной резистор, см. руководство по тормозным резисторам VACON®. См. также

8.7.8.2 Настройка подключения внутреннего тормозного резистора.

Откройте крышки в соответствии с инструкциями в 6.4.3 Доступ к клеммам и расположение клемм для FR7/FI7.

Процедура

Зачистите кабель двигателя, кабель сети электроснабжения и кабель тормозного резистора. См. 12.4 Длины

зачищаемых участков кабелей.

•

Не вырезайте отверстия во втулках шире, чем необходимо для используемых кабелей.

•

Если при пропускании кабеля втулки загибаются, для их выпрямления достаточно оттянуть кабель назад.

•

Где необходимо, используйте альтернативные кабельные уплотнения.

Электрический монтаж



Рисунок 20: Кабели и пластина ввода кабелей

e30bg088.10

e30bg093.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Подсоедините кабели. Моменты затяжки клемм см. в разделе 12.6 Моменты затяжки кабельных клемм.

•

Убедитесь в том, что провод заземления подключен к двигателю и клеммам, обозначенным символом заземления.

•

Электрический монтаж

e30bg073.10

Стандартные клеммы

PROFIBUS

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Электрический монтаж

Рисунок 21: FR7/FI7

Установите крышку преобразователя частоты. Моменты затяжки винтов см. в 12.5 Моменты затяжки для крепежных

винтов крышек. Проследите, чтобы кабели управления или кабели преобразователя частоты не оказались зажаты

между корпусом и крышкой кабельного отсека.

6.5.4 Монтаж кабелей, FR8/FI8

8.7.8.2 Настройка подключения внутреннего тормозного резистора.

Откройте крышки в соответствии с инструкциями в 6.4.4 Доступ к клеммам и расположение клемм для FR8/FI8.

Процедура

Зачистите кабель двигателя, кабель цепи пост. тока и кабель тормозного резистора. См. 12.4 Длины зачищаемых

участков кабелей.

e30bg077.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Чтобы пропустить кабели через кабельные втулки, проделайте в них отверстия. Используйте кабельные втулки, поставляемые в пакете с принадлежностями.

•

Не вырезайте отверстия во втулках шире, чем необходимо для используемых кабелей.

•

Если при пропускании кабеля втулки загибаются, для их выпрямления достаточно оттянуть кабель назад.

•

Где необходимо, используйте альтернативные кабельные втулки.

Установите кабельную втулку и кабель таким образом, чтобы кромка корпуса преобразователя частоты входила в паз резиновой втулки.

•

Для выполнения требований степени защиты IP54 (UL тип 12) втулка должна плотно прилегать к кабелю. Выведите кабель из втулки таким образом, чтобы его начальный участок был прямым.

•

Если это невозможно, сделайте соединение плотным с помощью изоленты или кабельной стяжки.



Электрический монтаж

Подсоедините кабели. Моменты затяжки клемм см. в разделе 12.6 Моменты затяжки кабельных клемм.

•

Подсоедините фазные провода кабелей цепи пост. тока и двигателя к соответствующим клеммам. Если используется кабель тормозного резистора, подключите его провода к соответствующим клеммам.

•

Подключите провод заземления каждого кабеля к клемме заземления с использованием зажима заземления для провода заземления.

Чтобы выполнить 360-градусное соединение экрана кабеля с заземляющим зажимом, обнажите экран всех кабелей.

Установите пластину ввода кабелей, а затем крышку кабельного отсека. Моменты затяжки винтов см. в 12.5 Моменты

затяжки для крепежных винтов крышек. Проследите, чтобы кабели управления или кабели преобразователя

частоты не оказались зажаты между корпусом и крышкой кабельного отсека.

Дополнительные моменты затяжки:

•

пластина ввода кабелей двигателя: 2,4 Н·м

•

плата ввода кабелей управления: 0,8 Н·м

•

крышка отсека пост. тока: 2,4 Н·м

Прикрепите заземляющие зажимы для кабеля управления к уровню заземления с помощью винтов M4x16. Используйте зажимы, поставляемые в пакете с принадлежностями. Используйте зажимы для заземления кабелей управления.

e30bg074.10

Стандартные клеммы

PROFIBUS

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Электрический монтаж

Рисунок 22: FR8/FI8

Установите крышку преобразователя частоты. Моменты затяжки винтов см. в 12.5 Моменты затяжки для крепежных

винтов крышек.

e30bf997.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Блок управления

7 Блок управления

7.1 Компоненты блока управления

Блок управления преобразователем частоты состоит из платы управления и дополнительных плат (см. Рисунок 23), устанавливаемых в 5 гнезд (от А до Е) на плате управления. Плата управления подключается к блоку питания через разъем типа D или с помощью оптоволоконных кабелей (FR9).

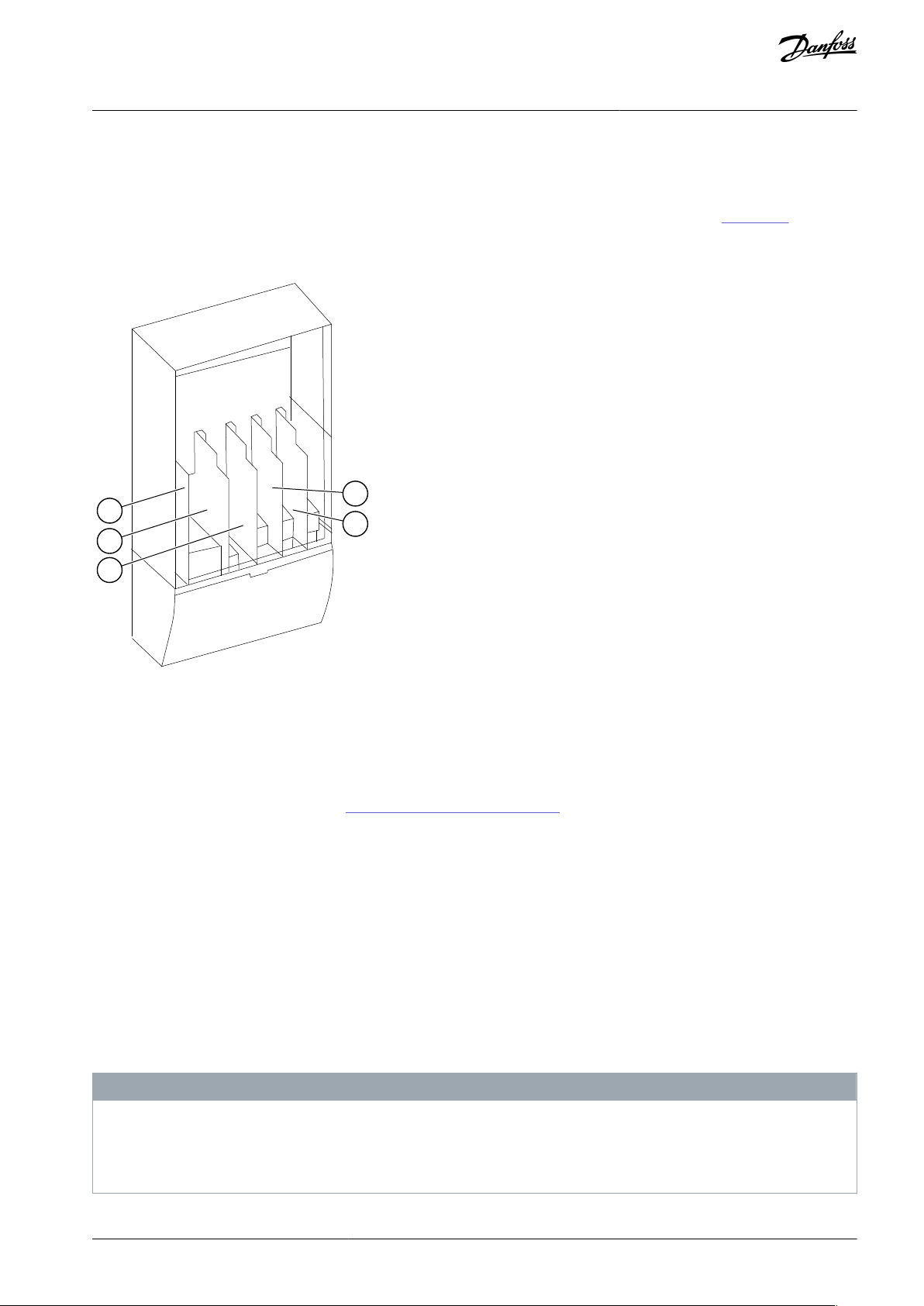

Рисунок 23: Гнезда для базовых и дополнительных плат на плате управления

Блок управления преобразователя частоты имеет стандартный интерфейс управления. Если в заказ включены специальные опции, преобразователь частоты поставляется в соответствии с заказом. На следующих страницах вы найдете информацию о клеммах, а также стандартные примеры подключения. Платы входов/выходов, установленные на заводе указаны в коде типа. Подробнее о дополнительных платах см. в руководстве пользователя по платам входов/выходов VACON® NX.

Базовая плата OPTA1 имеет 20 клемм управления, а плата реле — 6 или 7 клемм. Стандартные соединения блока управления и описания сигналов показаны в разделе 7.3.2 Клеммы управления на OPTA1.

Инструкции по установке блока управления, не подключенного к блоку питания, см. в руководстве по установке преобразователей частоты VACON® NXP IP00.

7.2 Управляющее напряжение (+24 В/ВНЕШ +24 В)

С преобразователем частоты можно использовать внешний источник питания со следующими характеристиками: +24 В пост. тока ±10 %, минимум 1000 мА. Этот внешний источник можно использовать для питания платы управления, а также базовой платы и дополнительных плат. Аналоговые выходы и входы на OPTA1 не работают, если на блок управления подается только напряжение +24 В.

Подключите внешний источник питания к одной из 2 двунаправленных клемм (№6 или №12), см. руководство к дополнительной плате или руководство пользователя по платам входов/выходов VACON® NX. При этом напряжении блок управления остается включенным и можно установить параметры. Однако измерения, связанные с цепью питания (например, измерения напряжения звена постоянного тока, температуры блока), невозможны, если преобразователь частоты не подключен к сети электроснабжения.

У В Е Д О М Л Е Н И Е

Если на преобразователь частоты подается напряжение 24 В пост. тока от внешнего источника питания, на клемме 6 (или

12) необходимо предусмотреть диод, исключающий протекание тока в обратном направлении. Также следует предусмотреть плавкий предохранитель на ток 1 A в цепи питания 24 В пост. тока для каждого преобразователя частоты. Максимальный ток, потребляемый каждым преобразователем частоты от внешнего источника питания, составляет 1 А.

e30bg012.10

PE/GND

-G1

Внешн. +24 В=

Источник

питания

-F1

#6 #7 #6 #7 #6 #7 #6 #7 #6 #7 #6 #7

-F2 1A

gG/

Класс CC

-Q1 3A

-Q2 3A

-Q3 3A

-Q4 3A

-Q5 3A

-Q6 3A

-F3 1A

gG/

Класс CC

-F4 1A

gG/

Класс CC

-F5 1A

gG/

Класс CC

-F6 1A

gG/

Класс CC

-F7 1A

gG/

Класс CC

Клемма

Винт клеммы

Момент затяжки, Н·м (фунт-дюйм)

Клеммы реле и термистора

0,5 (4,5)

Другие клеммы

M2.6

0,2 (1,8)

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Блок управления

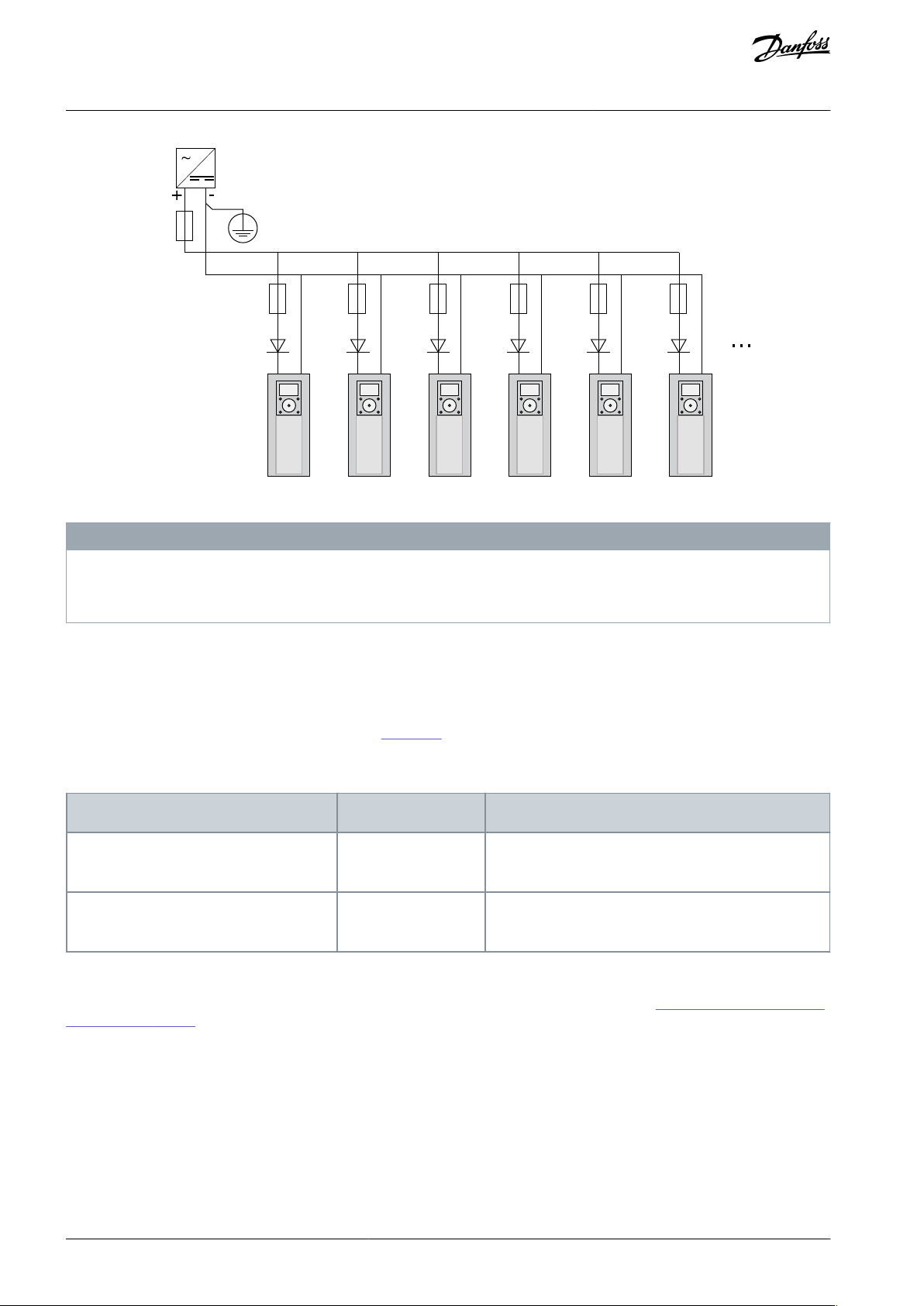

Рисунок 24: Параллельное подключение входов 24 В нескольких преобразователей частоты

У В Е Д О М Л Е Н И Е

Земля входов/выходов блока управления не развязана гальванически с землей шасси/защитным заземлением. При выполнении монтажа учитывайте разность потенциалов между точками заземления. Рекомендуется предусмотреть гальваническую развязку в цепях входов/выходов и питания 24 В.

7.3 Кабели блока управления

7.3.1 Выбор кабелей управления

В качестве кабелей управления следует использовать экранированные многожильные кабели сечением не менее 0,5 мм (20 AWG). Подробнее о типах кабелей см. в разделе Таблица 8. Для подключения к клеммам релейной платы используйте провода сечением не более 2,5 мм² (14 AWG), к другим клеммам — не более 1,5 мм² (16 AWG).

Таблица 10: Моменты затяжки кабелей управления

7.3.2 Клеммы управления на OPTA1

На этом рисунке дано краткое описание клемм платы входов/выходов. Подробнее см. в разделе 7.3.2.2 Выбор перемычек на

базовой плате OPTA1. Подробнее о клеммах управления см. в руководстве к программному пакету VACON® All in One.

e30bg013.10

Макс. напр. Uin = 48 В пост. тока Макс. ток = 50 мA

Аналоговый вход, напряжение или ток

18–30 В = 1

Ri = мин. 5 кОм

18–30 В = 1

Ri = мин. 5 кОм

Потенциометр задания,

1–10 кОм

Цифровой вход 3

Цифровой вход 2

Цифровой вход 6

Цифровой вход 5

Цифровой вход 4

Цифровой вход 1

Как клемма № 6

AO1+

Зазем. вх./вых.

Выход управ. напряж.

Аналоговый выход, общий

Общ. клем. B для вх. DIN4–DIN6

Аналоговый вход, общий

Зазем. вх./вых.

24 В вспом. напряж.

Опор. напряж-е

+24 В

GND/AI2-

AI2+

GND/AI1-

AI1+

+10 В

опорн.

ОписаниеСигналКлемма

Стандартная плата ввода/вывода

CMB

CMA

DIN6

DIN5

DIN4

DIN3

DIN2

DIN1

GND

+24 В

DO1

AO1-

Выход с откр. коллект.

Диапазон вых. сигн.: ток 0(4)–20 мА, RL макс. 500 Ом или напряж. 0–10 В, RL > 1 кОм Выбор с блоком перемычек X6 (*)

Должны быть подсоединены к зазем. или клемме вв./выв. 24 В или внеш. ист. 24 В или зазем. Выбор с блоком

Цифр. входы можно отсоединить от земли (*)

Как клемма № 7

Земля для ист. опор. сигн. и сигн. упр.

Макс. ток 10 мA

Аналоговый сигнал (выход+)

Общ. клем. А для вх. DIN1–DIN3

Выбор В/мА с блоком перемычек X1 (*)

0...+10 В (Ri = 200 кОм) (-10 В...+10 В упр. джойстиком, выбор перемычкой) 0-20 мА (Ri = 250 кОм)

Выбор В/мА с блоком перемычек X1 (*)

0...+10 В (Ri = 200 кОм) (-10 В...+10 В упр. джойстиком, выбор перемычкой) 0-20 мА (Ri = 250 кОм)

Дифференц. вход, если не подключен к земле Допуст. сигн. при вкл. в общ. реж. ±20 В к земле

±15 %, макс. 250 мА (все платы вместе) 150 мА (с одиночной платы) Может также служить внеш. резерв. источником пит-я для блока управл. (и шины Fieldbus)

См. рисунок в разделе 7.3.2.2 Выбор перемычек на базовой плате OPTA1

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Блок управления

Рисунок 25: Сигналы клемм управления на OPTA1

Обозначения параметров для входов/выходов на панели управления и NCDrive: An.IN:A.1, An.IN:A.2, DigIN:A.1, DigIN:A.2, DigIN:A.3, DigIN:A.4, DigIN:A.5, DigIN:A.6, AnOUT:A.1 и DigOUT:A.1.

Для использования выхода управляющего напряжения +24 В/ВНЕШ +24 В:

•

подключите управляющее напряжение +24 В к цифровым входам через внешний переключатель. ИЛИ

•

используйте управляющее напряжение для питания внешнего оборудования, такого как датчики и вспомогательные реле.

Указанная общая нагрузка на всех доступных выходных клеммах +24 В/ВНЕШ +24 В не должна превышать 250 мА. Максимальная нагрузка на выход +24 В/ВНЕШ +24 В одной платы составляет 150 мА. Если на плате имеется выход +24 В/

ВНЕШ +24 В, он локально защищен от короткого замыкания. Если на одном из выходов +24 В/ВНЕШ +24 В произойдет короткое замыкание, остальные выходы останутся включенными благодаря действию локальной защиты.

e30bg014.10

Макс. 150 мA

Выход +24 В

Макс. 250 мА

A B

e30bg015.10

DIN1

+24V

GND

DIN2

DIN3

CMA

+24V

GND

DIN1

DIN2

DIN3

CMA

Положительная логика (активный сигнал — +24 В) = вход активен, когда выключатель замкнут.

Отрицательная логика (активный сигнал — 0 В) = вход активен, когда выключатель замкнут. Установите перемычку X3 в позицию «CMA/CMB isolated from ground» (CMA/CMB изолированы от земли).

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

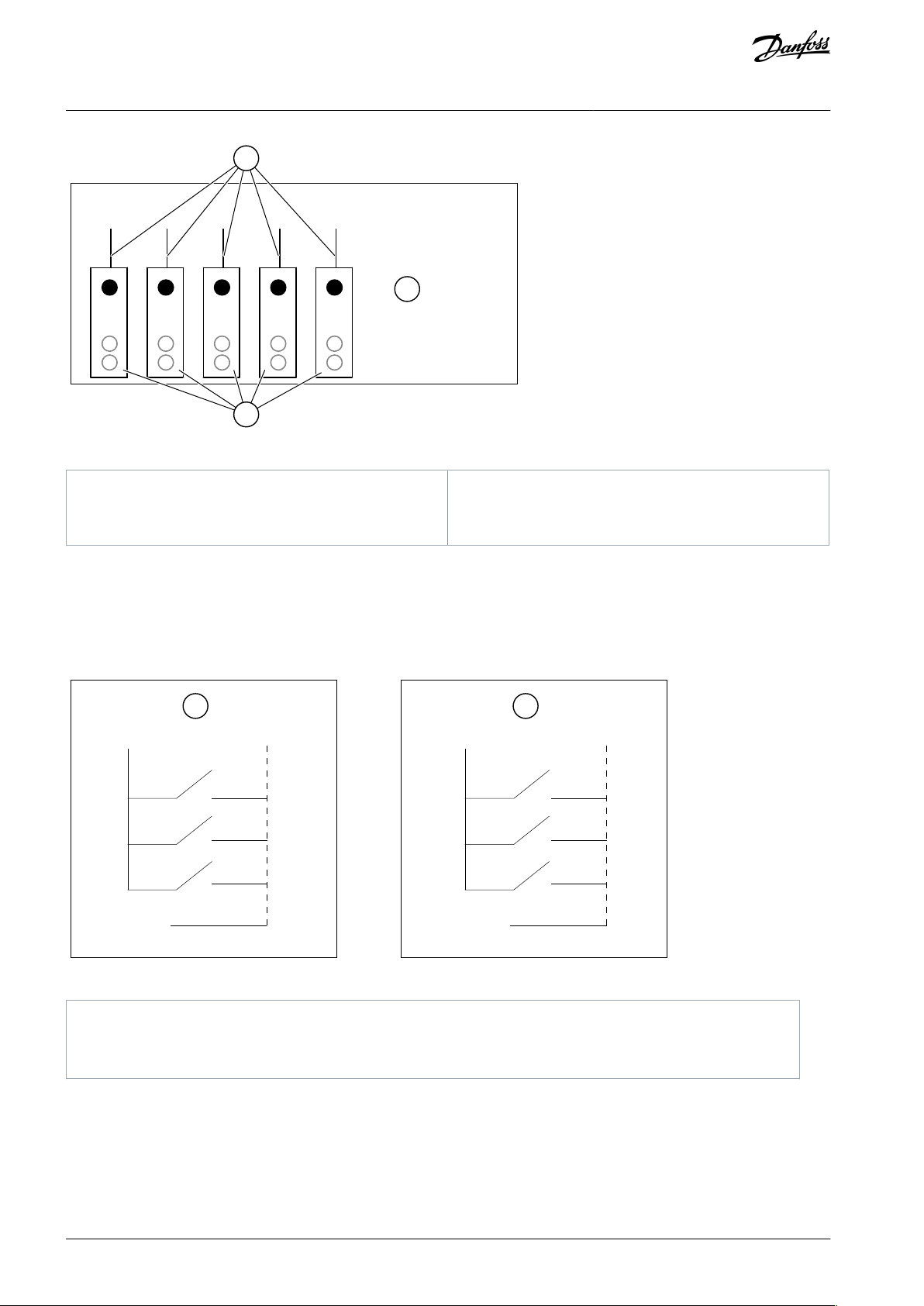

Рисунок 26: Максимальные нагрузки на выходе +24 В/ВНЕШ +24 В

Блок управления

7.3.2.1 Инверсия сигналов цифровых входов

Активный уровень сигнала отличается, когда общие входы CMA и CMB (клеммы 11 и 17) подключены к +24 В или к земле (0 В).

Напряжение управления 24 В и потенциал «земли», используемые для цифровых входов и общих входов (CMA, CMB), могут быть как внутренними, так и внешними.

Рисунок 27: Положительная/отрицательная логика

e30bg016.10

ABCDABC

ABC

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Блок управления

7.3.2.2 Выбор перемычек на базовой плате OPTA1

Функции преобразователя частоты можно изменить, чтобы они лучше соответствовали местным требованиям. Для этого нужно изменить положения перемычек на плате OPTA1. От положения перемычек зависит тип сигнала аналоговых и цифровых входов. При изменении содержания сигнала аналогового входа или выхода также обязательно измените соответствующий параметр платы в меню M7.

На базовой плате А1 имеется 4 блока перемычек: X1, X2, X3 и X6. Каждый блок перемычек содержит 8 контактов и 2 перемычки. См. возможные варианты перемычек в разделе Рисунок 28.

Рисунок 28: Блоки перемычек на OPTA1

e30bg017.10

АBC

Блок перемычек X1:

Режим AI1

Режим AI1: от 0 до 20 мА; вход тока

Блок перемычек X2:

Режим AI2

Завод. настр. по умол.

АBC

Режим AI1: от 0 до 20 мА; вход тока

Блок перемычек X6:

Режим AO1

Режим AO1: от 0 до 20 мА; выход тока

Режим AO1: выход напряжения;

от 0 до 10 В

Режим AI1: Вход напряж; от 0 до 10 В

Режим AI2: вход напряж.; 0...10 В

АBC

Режим AI1: вход напряжения;

от 0 до 10 В дифференциальное

Режим AI2: вход напряжения;

от 0 до 10 В дифференциальное

АBC

Режим AI1: вход напряжения;

от -0 до 10 В

Режим AI2: вход напряжения;

от -10 до 10 В

АBC

Блок перемычек X3:

Заземление CMA и CMB

CMB подключ. к земле CMA подключ. к земле

CMB изолир. от земли CMA изолир. от земли

CMB и CMA внутренне соединены вместе, изолированы от земли (GND)

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Блок управления

Рисунок 29: Выбор положений перемычек для OPTA1

DigOUT:B.1 *)

DigOUT:B.2 *)

DigOUT:B.1 *)

DigOUT:B.2 *)

DigIN:B.1 *)

e30bg018.10

Коммутационная способность

• 24 В пост. тока / 8 А

• 250 В пер. тока / 8 А

• 125 В пост. тока / 0,4 А Мин. коммутируемая нагрузка:

• 5 В / 10 мА

Коммутационная способность

• 24 В пост. тока / 8 А

• 250 В пер. тока / 8 А

• 125 В пост. тока / 0,4 А Мин. коммутируемая нагрузка:

• 5 В / 10 мА

Коммутационная способность

• 24 В пост. тока / 8 А

• 250 В пер. тока / 8 А

• 125 В пост. тока / 0,4 А Мин. коммутируемая нагрузка:

• 5 В / 10 мА

Коммутационная способность

• 24 В пост. тока / 8 А

• 250 В пер. тока / 8 А

• 125 В пост. тока / 0,4 А Мин. коммутируемая нагрузка:

• 5 В / 10 мА

Вход термистора

Выход реле 2

Выход реле 1

TI1-29

TI1+

RO2/2

RO2/1

RO1/3

RO1/2

RO1/1

OPTA3 21

Выход реле 2

Выход реле 1

RO2/3

RO2/2

RO2/1

RO1/3

RO1/2

RO1/1

OPTA2 21

Обозначение параметра на панели управления и NCDrive.

e30bg019.10

e30bg020.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

7.3.3 Клеммы управления на OPTA2 и OPTA3

Блок управления

Рисунок 30: Сигналы клемм управления на платах реле OPTA2 и OPTA3

Рисунок 31: OPTA2

Рисунок 32: OPTA3

e30bg021.20

Блок

управления

Панель

управления

RO2/1

TI1-

TI1+

RO2/3

RO2/2

RI1/1

RO1/3

RO1/2

DIN4...

CMB

DIN6

DIN1...

CMA

DIN3

AO1+

DO1

AO2-

AI2+ AI2-

+24В

Цифровой выход

Группа цифр. входов B

Группа цифр. входов A

Блок пит-я

Строб-сигналы

Зазем. упр. вх./вых.

GND

AI1

GND

WVU

L3L2L1

10В

ref

Аналоговы й выход

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Блок управления

7.4 Установка дополнительных плат

Для получения информации о том, как установить дополнительные платы, см. руководство по дополнительной плате или руководство пользователя по платам входов/выходов VACON® NX.

7.5 Барьеры с гальваническим разделением

Цепи управления изолированы от сети электроснабжения. Клеммы заземления постоянно подключены к заземлению входов/выходов. См. Рисунок 33.

Цифровые входы на плате входов/выходов гальванически изолированы от заземления входов/выходов. Выходы реле отделены друг от друга двойной изоляцией, рассчитанной на напряжение 300 В пер. тока (EN-50178).

Рисунок 33: Барьеры с гальваническим разделением

READY

RUN

Keypad

e30bf980.10

Наблюдение

Расположение в меню

Описание (название страницы)

Количество доступных элементов или значение элемента.

e30bg022.10

READY

RUN

Keypad

Наблюдение

V14

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

управления

8 Использование панели управления

8.1 Навигация по панели управления

Данные преобразователя частоты распределяются по разделам меню и подменю. Следуйте этим инструкциям для навигации по структуре меню панели управления.

Процедура

Для перехода между уровнями и разделами меню пользуйтесь кнопками «вверх» и «вниз», расположенными на клавиатуре.

Для перехода к группе или элементу нажмите кнопку «вправо».

Чтобы вернуться на предыдущий уровень, нажмите кнопку меню «влево».

На дисплее будет показан раздел меню, в котором вы находитесь сейчас, например S6.3.2. На дисплее



отображаются также название текущей группы или элемента.

Рисунок 34: Навигация по меню панели управления

8.2 Использование меню мониторинга (M1)

Следуйте этим инструкциям, чтобы отслеживать фактические значения параметров и сигналов. Значения не могут быть изменены в меню мониторинга. Чтобы изменить значения параметров, см. 8.3.2 Выбор значений или

8.3.3 Редактирование значений по цифрам.

Процедура

Чтобы найти меню мониторинга, прокрутите вниз Главное меню до тех пор, пока в первой строке дисплея не отобразится индикация местоположения М1.



Чтобы перейти в меню мониторинга из Главного меню, нажмите кнопку «вправо».

Для прокрутки меню нажимайте кнопки «вверх» и «вниз».

8.2.1 Контролируемые значения

Контролируемые значения имеют индикацию вида V#.#. Значения обновляются каждые 0,3 с.

Индекс

Контролируемое значение

Ед. измер.

Идентификатор

Описание

V1.1

Выходная частота

Гц1Выходная частота, подаваемая на двигатель

V1.2

Задание частоты

Гц25Задание частоты для управления двигателем

V1.3

Скорость двигателя

об/мин

Фактическая скорость двигателя, об/мин

V1.4

Ток двигателя

А3Измеренное значение тока двигателя

V1.5

Крутящий момент двигателя

%4Расчетное значение момента на валу двигателя

V1.6

Мощность двигателя

%5Рассчитанная мощность на валу двигателя, выраженная в процентах

V1.7

Напряжение двигателя

В6Выходное напряжение, подаваемое на двигатель

V1.8

Напряжение звена постоянного тока

В7Измеренное напряжение на звене постоянного тока преобразователя частоты

V1.9

Температура устройства

°C8Температура радиатора в градусах Цельсия или Фаренгейта

V1.10

Температура двигателя

%9Рассчитанная температура двигателя в процентах от номинальной температуры. См. руководство к программному пакету VACON

All in One.

V1.11

Аналоговый вход 1

B/мА

AI1

(1)

V1.12

Аналоговый вход 2

B/мА

AI2

(1)

V1.13

DIN 1, 2, 3

Отображается состояние цифровых входов 1– 3

V1.14

DIN 4, 5, 6

Отображается состояние цифровых входов 4– 6

V1.15

DO1, RO1, RO2

Отображается состояние цифровых и релейных выходов 1–3

V1.16

Ток на аналоговом выходе I

out

мА26AO1

V1.17

Элементы многоканального контроля

Отображается 3 контролируемых значения на выбор. См. 8.7.6.9 Разрешение/запрет

изменения элементов многоканального контроля.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Использование панели

управления

Если на преобразователь частоты подается напряжение только +24 В (для включения платы управления), это значение ненадежно.

См. руководство к программному пакету VACON® All in One для получения информации о других контролируемых значениях.

READY

Keypad

e30bg023.10

Параметры

READY

Keypad

e30bg024.10

Входные сигналы

READY

Keypad

P18

e30bg025.10

Входные сигналы

READY

Keypad

e30bg026.10

Мин. частота

13,95 Гц

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

8.3 Использование меню параметров (M2)

8.3.1 Просмотр меню параметров

Используйте эти инструкции, чтобы найти нужный параметр для редактирования.

Процедура

Чтобы найти меню параметров, прокрутите вниз главное меню до тех пор, пока в первой строке дисплея не отобразится индикация местоположения М2.



Нажатие кнопки «вправо» открывает меню Группа параметров (G#).

Использование панели

управления



Чтобы найти группу параметров, используйте кнопки «вверх» и «вниз».



С помощью кнопок «вверх» и «вниз» перейдите к параметру (P#), который нужно изменить. Дойдя до самого последнего параметра группы параметров, можно перейти непосредственно к первому параметру группы, нажав кнопку «вверх».



8.3.2 Выбор значений

Используйте эти инструкции для редактирования текстовых значений на панели управления. Пакет базовых приложений All in One+ включает 7 прикладных программ с различными наборами параметров. Подробнее

см. в руководстве к программному пакету VACON® All in One.

READY

Keypad

e30bg026.10

Мин. частота

13,95 Гц

READY

Keypad

e30bg028.10

Мин. частота

13,95 Гц

READY

Keypad

e30bg029.10

Мин. частота

14,45 Гц

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Когда преобразователь частоты находится в состоянии RUN (Работа), многие параметры заблокированы и не могут быть изменены. На дисплее отображается только текст Locked (Блокировано). Остановите преобразователь частоты для редактирования этих параметров.

Процедура

управления



Чтобы перейти в режим редактирования, нажмите кнопку «вправо». Значение параметра начнет мигать.



Установите новое значение с помощью кнопок «вверх» и «вниз».

Чтобы принять изменение, нажмите кнопку [enter] (ввод) или проигнорируйте изменение с помощью кнопки «влево».

Если нажать кнопку [enter] (ввод), значение перестанет мигать, и новое значение отобразится в поле



значения.

Для блокировки значений параметров используйте функцию «Блокир Параметра» в меню М6, см. 8.7.6.6 Блокировка

параметра.

8.3.3 Редактирование значений по цифрам

Используйте эти инструкции для редактирования числовых значений на панели управления. Пакет базовых приложений All in One+ включает 7 прикладных программ с различными наборами параметров. Подробнее

см. в руководстве к программному пакету VACON® All in One. Когда преобразователь частоты находится в состоянии RUN (Работа), многие параметры заблокированы и не могут быть

изменены. На дисплее отображается только текст Locked (Блокировано). Остановите преобразователь частоты для редактирования этих параметров.

Процедура

Выберите параметр, используя кнопки со стрелками.

READY

Keypad

e30bg026.10

Мин. частота

13,95 Гц

READY

Keypad

e30bg028.10

Мин. частота

13,95 Гц

READY

Keypad

e30bg029.10

Мин. частота

14,45 Гц

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Чтобы перейти в режим редактирования, нажмите кнопку «вправо». Значение параметра начнет мигать.



Использование панели

управления

Нажмите кнопку «вправо». Теперь значение можно редактировать цифра за цифрой.

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

Чтобы игнорировать изменение, нажимайте кнопку «влево» многократно, пока на экране не появится список параметров.

Если нажать кнопку [enter] (ввод), значение перестанет мигать, и новое значение отобразится в поле



значения.

Для блокировки значений параметров используйте функцию «Блокир Параметра» в меню М6, см. 8.7.6.6 Блокировка

параметра.

8.4 Использование меню управления с клавиатуры

8.4.1 Просмотр меню Управления с Панели

В меню Управления с Панели доступны следующие функции: выбор режима управления, редактирование задания частоты и изменение направления вращения двигателя.

Процедура

Чтобы найти меню Управления с Панели, прокрутите вниз Главное меню, пока индикация местоположения M3 не отобразится в первой строке дисплея.

READY

STOP

I/O term

e30bg033.10

Управл с Панели

Индекс

Параметр

Мин.

Макс.

Ед. измер.

По умолчанию

Пользоват. знач.

Идентификатор

Описание

P3.1

Место Управления

131

125

Режим управления 1 = клемма входа/

выхода 2 = клавиатура

(панель управления)

3 = шина Fieldbus

R3.2

Задание с клавиатуры

P2.1.1

P2.1.2

Гц

0,00

123

0 = вперед 1 = назад

P3.3

Направлен (на клавиатуре)

010

P3.4

Кнопка Stop (Останов)

011

114

0 = ограниченная функция кнопки останова

1 = кнопка останова всегда разрешена

Режим управления

Символ

Клеммы входов/выходов

I/O term

Клавиатура (панель управления)

Keypad

Fieldbus

Bus/Comm

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



Чтобы перейти в меню Управления с Панели из Главного меню, нажмите кнопку «вправо».

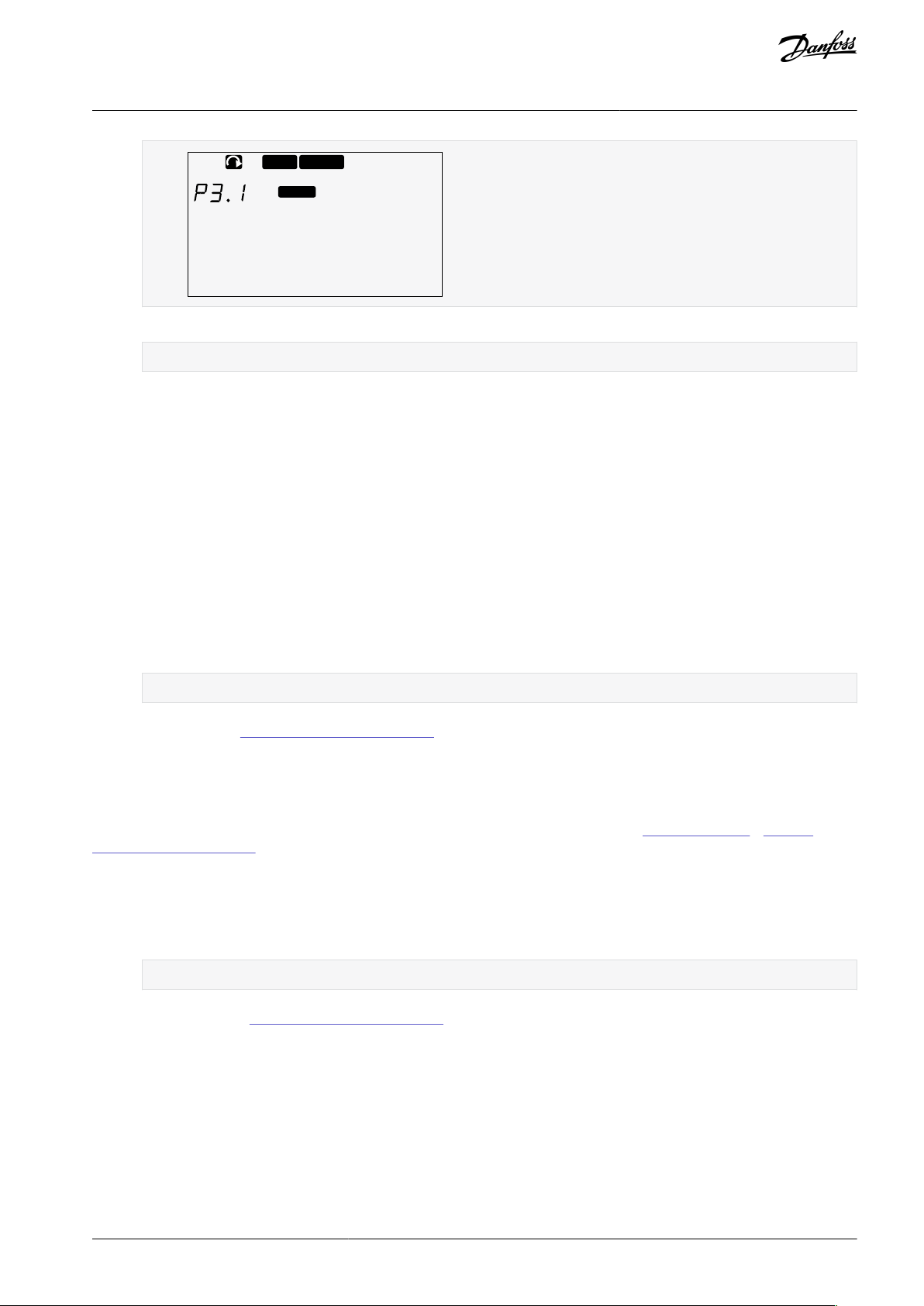

8.4.2 Параметры управления с клавиатуры, M3

Использование панели

управления

8.4.3 Смена режима управления

В преобразователе частоты предусмотрены 3 режима управления. Каждый из источников управления обозначается соответствующим символом на дисплее.

Процедура

В меню Управления с Панели (M3) найдите с помощью кнопок «вверх» и «вниз» режим управления (строка Место управления).

READY

STOP

I/O term

e30bg034.10

Место Управления

Клеммы I/O

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

управления



Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Значение параметра начнет мигать.



Для прокрутки параметров нажимайте кнопки «вверх» и «вниз».

Чтобы выбрать режим управления, нажмите кнопку [enter] (ввод).

8.4.4 Задание с клавиатуры

В подменю задания с клавиатуры (P3.2) отображается задание частоты. Это подменю также может использоваться для изменения задания частоты.

8.4.4.1 Редактирование задания частоты

Следуйте этим инструкциям для изменения задания частоты.

Процедура

В меню Keypad control (Управление с клавиатуры) (M3) с помощью кнопок «вверх» и «вниз» найдите строку Keypad reference (Задание с клавиатуры).

Чтобы перейти в режим редактирования, нажмите кнопку «вправо». Текущее задание частоты начнет мигать.

Установите новое значение с помощью кнопок «вверх» и «вниз».

Значение изменяется только на панели управления.



Чтобы скорость двигателя соответствовала значению на панели управления, выберите режим управления с клавиатуры, см.

8.4.3 Смена режима управления.

8.4.5 Изменение направления вращения

Подменю Направление Панели показывает направление вращения двигателя. В этом подменю также можно изменить направление вращения.

Подробнее о том, как управлять двигателем с помощью панели управления, см. в разделе 3.10.1 Клавиатура и 9.2 Ввод

инвертора в эксплуатацию.

Процедура

В меню Управления с Панели (M3) найдите с помощью кнопок «вверх» и «вниз» строку Направления Панели. Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Выберите направление с помощью кнопок «вверх» и «вниз».

Направление вращения меняется на панели управления.



Чтобы скорость двигателя соответствовала установленному направлению вращения, выберите режима управления

с клавиатуры, см. 8.4.3 Смена режима управления.

8.4.6 Отключение функции останова двигателя

По умолчанию двигатель останавливается при нажатии кнопки Stop (Останов) независимо от режима управления. Используйте эти инструкции, чтобы отключить эту функцию.

Процедура

В меню Keypad control (Управление с клавиатуры) (M3) найдите страницу 3.4. Stop button (Кнопка останова), используя кнопки «вверх» и «вниз».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Выберите «Да» или «Нет», используя кнопки «вверх» и «вниз».

READY

I/O term

e30bg035.10

Активные Отказы

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Чтобы принять выбранный параметр, нажмите кнопку [enter] (ввод).

Когда функция останова двигателя не активна, кнопка останова останавливает двигатель, только когда



выбран режим управления с клавиатуры.

управления

8.4.7 Специальные функции в меню управления с клавиатуры

8.4.7.1 Выбор режима управления с клавиатуры

Это специальная функция, доступная только в меню M3. Убедитесь, что вы находитесь в меню M3 и установлен режим управления, отличный от управления с клавиатуры.

Процедура

Сделайте одно из следующих действий:

Удерживайте кнопку Start (Пуск) нажатой в течение 3 с, когда двигатель находится в состоянии ВРАЩЕНИЕ.

Удерживайте кнопку Stop (Останов) нажатой в течение 3 с, когда двигатель остановлен.

В меню, отличном от M3, и при неактивном режиме управления с клавиатуры нажатие кнопки запуска приводит к отображению сообщения об ошибке Keypad control NOT ACTIVE (Управление с клавиатуры НЕАКТИВНО). В некоторых приложениях это сообщение об ошибке не отображается.

Выбран режим управления с клавиатуры, и текущие значения задания частоты и направления будут



скопированы в панель управления.

8.4.7.2 Копирование задания частоты в панель управления

Это специальные функции, доступные только в меню M3. Используйте эти инструкции, чтобы скопировать набор с заданием частоты с входов/выходов или шины Fieldbus в панель

управления. Убедитесь, что вы находитесь в меню M3 и что выбран другой режим управления (не режим управления с клавиатуры).

Процедура

Удерживайте кнопку [enter] (ввод) нажатой в течение 3 с.

8.5 Использование меню Активные отказы (M4)

8.5.1 Просмотр меню Активные Отказы

В меню Активные отказы отображается список активных отказов. Когда активных отказов нет, меню пусто. Подробнее о типах отказов и о том, как их сбросить, см. раздел 11.1 Общая информация о прослеживании причины отказа и

11.2 Сброс отказа. Коды отказов, возможные причины и информацию о том, как устранить неисправность, см. в разделе

«Отказы и аварийные сигналы».

Процедура

Чтобы найти меню Активные отказы, прокручивайте Главное меню, пока в первой строке дисплея не отобразится индикация местоположения M4.



Чтобы перейти в меню Активные отказы из Главного меню, нажмите кнопку «вправо».

STOP

I/O term

FAULT

T13

e30bg036.10

11 Фаза Сети Наг

Символ отказа

Символ типа отказа

Код

Описание

Значение

Данные реального времени

T.1

Подсчитанное количество дней работы

гггг-мм-дд

T.2

Подсчитанное количество часов работы

(чч:мм:сс) (д)

чч:мм:сс,ссс

T.3

Выходная частота

Гц (чч:мм:сс)

T.4

Ток двигателя

T.5

Напряжение двигателя

T.6

Мощность двигателя

T.7

Крутящий момент двигателя

T.8

Напряжение пост. тока

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

О наличии отказа сигнализируют следующие символы на дисплее:



Рисунок 35: Символ отказа

Использование панели

управления

8.5.2 Просмотр записи о данных на момент отказа

Это меню показывает некоторые важные данные, которые были действительны на момент отказа. Эти данные помогают определить причину отказа.

Процедура

Найдите отказ в меню Active faults (Активные отказы) или Fault History (История отказов).

Нажмите кнопку «вправо».

Прокрутите данные T.1–T.16 с помощью кнопок «вверх» и «вниз».

8.5.3 Данные на момент отказа

Данные, записанные на момент отказа, содержат некоторую важную информацию, которая были действительна на момент отказа. Эти данные помогают определить причину отказа.

Если в преобразователе частоты включена функция реального времени, элементы данных T1 и T2 отображаются, как показано в столбце «Данные реального времени».

В некоторых особых случаях в некоторых полях могут отображаться данные, отличные от описанных в таблице. Если значение поля значительно отличается от ожидаемого значения, причиной может быть это специальное использование. Обратитесь к ближайшему дистрибьютору, чтобы получить помощь от завода-изготовителя в понимании данных.

Код

Описание

Значение

Данные реального времени

T.9

Температура устройства

°C

T.10

Состояние работы

T.11

Направление

T.12

Предупреждения

T.13

Скорость 0

(1)

T.14

Подкод

T.15

Модуль

T.16

Подмодуль

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Использование панели

управления

Указывает, была ли скорость преобразователя частоты равна 0 (< 0,01 Гц) на момент возникновения отказа.

8.6 Использование меню Fault History (История отказов) (M5)

8.6.1 Меню истории отказов (M5)

В меню Истории отказов содержатся данные не более 30 отказов. Информация о каждом отказе отображается в записи данных времени отказа, см. 8.5.3 Данные на момент отказа.

Строка значений на главной странице (H1-> H#) показывает количество отказов в истории отказов. Индикация местоположения указывает, в каком порядке показаны отказы. Самый новый отказ имеет обозначение H5.1, второй самый новый — H5.2 и т. д. Если в истории имеется 30 отказов, следующий отображаемый отказ удаляет самую старую запись (H5.30) из истории.

Различные коды отказов см. в разделе «Отказы и аварийные сигналы».

8.6.2 Сброс истории отказов

В истории отказов отображается 30 последних отказов. Используйте эти инструкции для сброса истории.

Процедура

Чтобы найти меню Fault History (История отказов), прокрутите вниз главное меню до тех пор, пока в первой строке дисплея не отобразится индикация местоположения М5.

Чтобы перейти в меню Fault History (История отказов) из главного меню, нажмите кнопку «вправо».

В меню Fault History (История отказов) нажмите кнопку [enter] (ввод) и удерживайте ее 3 с.

Символ H# поменяется на 0.



8.7 Использование системного меню (M6)

8.7.1 Просмотр Системного меню

Системное меню содержит общие настройки преобразователя частоты. Это, например, настройки выбора прикладной программы, наборы параметров и информация об аппаратном и программном обеспечении. Количество доступных подменю и подстраниц отображается рядом с символом S# (или P#) в строке значений.

Процедура

Чтобы найти Системное меню, прокрутите вниз Главное меню до тех пор, пока в первой строке дисплея не отобразится индикация местоположения М6.

Чтобы перейти в Системное меню из Главного меню, нажмите кнопку «вправо».

READY

I/O term

S11

e30bg037.10

Системное меню

Код

Функция

Мин.

Макс.

Ед. измер.

По умолчанию

Пользоват. знач.

Описание

S6.1

Выбор языка

English (Английский)

Варианты для выбора будут отличаться в разных языковых пакетах

S6.2

Выбор прикладной программы

Basic application (Базовое приложение)

Базовое приложение

Стандартное приложение

Приложение местного/дистанц. управления

Приложение ступенчатого управления скоростью

Приложение ПИДрегулирования

Приложение многоцелевого управления

Приложение для управления насосами и вентиляторами

S6.3

Копирование параметров

S6.3.1

Наборы параметров

Сохранить набор 1 Загрузить набор 1 Сохранить набор 2 Загрузить набор 2 Загрузить заводские

настройки параметров

S6.3.2

Загрузка в клавиатуру

Все параметры

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации



8.7.2 Функции системного меню

Таблица 11: Функции системного меню

Использование панели

управления

Код

Функция

Мин.

Макс.

Ед. измер.

По умолчанию

Пользоват. знач.

Описание

S6.3.3

Выгрузка из панели

Все параметры Все, кроме

параметров двигателя

Параметры приложения

P6.3.4

Резервное копирование параметров

Да

Да Нет

S6.4

Сравнение параметров

S6.4.1

Набор 1

Не Использ

S6.4.2

Набор 2

Не Использ

S6.4.3

Заводские настройки

S6.4.4

Набор из клавиатуры

S6.5

Защита

S6.5.1

Пароль

Не Использ

0 = не используется

P6.5.2

Блокировка параметров

Разреш Замен

Разреш Замен Запрет Замен

S6.5.3

Мастер запуска

Нет Да

S6.5.4

Элементы многоканального контроля

Разреш Замен Запрет Замен

S6.6

Настройки клавиатуры

P6.6.1

Страница по умолчанию

P6.6.2

Страница по умолчанию в меню управления

P6.6.3

Время тайм-аута

65535

с30P6.6.4

Контрастность

03118

P6.6.5

Время подсветки

Всегда

65535

мин10S6.7

Аппаратные установки

P6.7.1

Внутренний тормозной резистор

Соединен

Несоединен Соединен

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Использование панели

управления

Код

Функция

Мин.

Макс.

Ед. измер.

По умолчанию

Пользоват. знач.

Описание

P6.7.2

Управление вентилятором

Непрерывный

Непрерывный Температура Первый запуск Расчетная

температура

P6.7.3

Время ожид. подтвержд. HMI

200

5000мс200

P6.7.4

Количество повторных попыток HMI

1105

P6.7.5

Синусоидный фильтр

Соединен

Несоединен Соединен

S6.8

Системная информация

S6.8.1

Суммирующие счетчики

C6.8.1.1

Счетчик МВт·ч

кВт·ч

C6.8.1.2

Счетчик дней включенного питания

C6.8.1.3

Счетчик часов включенного питания

чч:мм: сс

S6.8.2

Сбрасываемые счетчики

T6.8.2.1

Счетчик МВт·ч

кВт·ч

T6.8.2.2

Сброс сбрасываемого счетчика МВт·ч

T6.8.2.3

Сбрасываемый счетчик рабочих дней

T6.8.2.4

Сбрасываемый счетчик часов работы

чч:мм: сс

T6.8.2.5

Сброс счетчика времени работы

S6.8.3

Информация о ПО

S6.8.3.1

Пакет ПО

S6.8.3.2

Версия системного ПО

S6.8.3.4

Загрузка системы

S6.8.4

Приложения

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Использование панели

управления

Код

Функция

Мин.

Макс.

Ед. измер.

По умолчанию

Пользоват. знач.

Описание

S6.8.4.#

Название приложения

D6.8.4.#. 1

Идентификатор приложения

D6.8.4.#. 2

Приложения: версия

D6.8.4.#. 3

Приложения: интерфейс микропрограммы

S6.8.5

Аппаратные средства

I6.8.5.1

Информация: код типа блока питания

I6.8.5.2

Информация: напряжение блока

I6.8.5.3

Информация: тормозной прерыватель

I6.8.5.4

Информация: тормозной резистор

S6.8.6

Платы расширения

S6.8.7

Меню отладки

Только для прикладных программ. Обратитесь за инструкциями на завод-изготовитель.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Использование панели

управления

8.7.3 Смена языка

Воспользуйтесь этими инструкциями для изменения языка панели управления. Варианты выбора будут отличаться в разных языковых пакетах.

Процедура

В меню System (Система) (M6) найдите страницу Язык (S6.1) с помощью кнопок «вверх» и «вниз».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».



Чтобы выбрать язык для текстов панели управления, используйте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).



8.7.4 Смена приложения

Приложение можно сменить на странице Выбор приложения(S6.2). При смене приложения все параметры сбрасываются. Дополнительную информацию о пакете прикладных программ можно найти в руководстве к программному пакету VACON

NX All in One.

Название языка начинает мигать.

Название языков перестает мигать, и вся текстовая информация на панели управления отображается на выбранном языке.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Процедура

В Системном меню (M6) найдите с помощью кнопок «вверх» и «вниз» страницу выбора прикладной программы (S6.2, Приложение).

Нажмите кнопку «вправо».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Название приложения начнет мигать.



Прокрутите приложения с помощью кнопок «вверх» и «вниз» и выберите другое приложение.

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

Преобразователь частоты запускается снова и проходит настройку.



Когда на дисплее отображается вопрос Copy parameters? (Копировать параметры?), есть 2 варианта:

Этот вопрос отображается только в том случае, если для параметра P6.3.4 Parameter back-up (Резервная копия параметров) выбрано значение Да.

– Чтобы загрузить параметры нового приложения на панель управления, выберите Да с помощью кнопок «вверх» и «вниз».

– Чтобы сохранить параметры приложения, которое в последний раз использовалось на панели управления, выберите Нет с помощью кнопок «вверх» и «вниз».

Использование панели

управления

8.7.5 Копирование параметров (S6.3)

Используйте эту функцию для копирования параметров с одного преобразователя частоты на другой преобразователь частоты или для сохранения наборов параметров во внутренней памяти преобразователя частоты.

Остановите преобразователь частоты перед копированием или загрузкой параметров.

8.7.5.1 Сохранение наборов параметров (Установки Парам S6.3.1)

Используйте эту функцию, чтобы вернуть заводские настройки или сохранить 1–2 настроенных пользователем наборов параметров. Набор параметров включает в себя все параметры используемого применения.

Процедура

На подстранице копирования параметров (S6.3) выберите с помощью кнопок «вверх» и «вниз» строку Установки Парам (S6.3.1).

Нажмите кнопку «вправо».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Текст ЗагрЗаводУст начинает мигать.



Здесь есть 5 вариантов для выбора. Выберите нужную функцию, используя кнопки «вверх» и «вниз».

– Выберите ЗагрЗаводУст, чтобы снова загрузить заводские настройки.

– Выберите Сохр Уст1, чтобы сохранить фактические значения всех параметров в качестве набора 1.

– Выберите Загруз Уст1, чтобы загрузить значения из набора 1 в качестве фактических значений.

– Выберите Сохр Уст2, чтобы сохранить фактические значения всех параметров в качестве набора 2.

– Выберите Загруз Уст2, чтобы загрузить значения из набора 2 в качестве фактических значений.

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

Подождите, пока на дисплее не появится надпись OK.

8.7.5.2 Загрузка параметров в панель управления (Загруз в Панель, S6.3.2)

Используйте эту функцию для загрузки всех групп параметров в панель управления, когда преобразователь частоты остановлен.

Процедура

На подстранице копирования параметров (S6.3) найдите страницу Загруз в Панель (S6.3.2).

Нажмите кнопку «вправо».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Надпись Все парамет. начинает мигать.



Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

Подождите, пока на дисплее не появится надпись OK.

управления

8.7.5.3 Загрузка параметров в преобразователь частоты (Выгруз из Панели, S6.3.3)

Используйте эту функцию для загрузки одной или всех групп параметров с панели управления в преобразователь частоты при остановленном преобразователе частоты.

Процедура

На подстранице копирования параметров (S6.3) найдите страницу Выгруз из Панели (S6.3.3).

Нажмите кнопку «вправо».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Используйте кнопки «вверх» и «вниз», чтобы выбрать один из следующих трех вариантов:

Все параметры (Все парамет.)

Все параметры, кроме параметров номинального значения двигателя (All. no motor)

Параметры приложения

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

Подождите, пока на дисплее не появится надпись OK.

8.7.5.4 Активация или деактивация автоматического резервного копирования параметров (P6.3.4)

Используйте эти инструкции для активации или деактивации резервного копирования параметров. При смене приложения параметры в настройках параметров на странице S6.3.1 удаляются. Чтобы скопировать параметры

из одного приложения в другое, сначала следует загрузить их в панель управления.

Процедура

На подстранице копирования параметров (S6.3) найдите страницу автоматического резервного копирования параметров (S6.3.4).

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Есть 2 варианта:

– Чтобы активировать автоматическое резервное копирование параметров, выберите Да с помощью кнопок «вверх» и «вниз».

– Чтобы отключить автоматическое резервное копирование параметров, выберите Нет с помощью кнопок «вверх» и «вниз».

Когда функция резервного копирования параметров активна, панель управления создает копию параметров текущего приложения. Каждый раз при изменении параметра резервная копия параметров в памяти клавиатуры автоматически обновляется.

8.7.5.5 Сравнение параметров

С помощью подменю S6.4Param.Comparison (Сравнение параметров) можно сравнить фактические значения параметров со значениями параметров в настроенных пользователем наборах параметров, а также со значениями параметров, загруженных в панель управления. Фактические значения можно сравнить со значениями в наборе 1, наборе 2, заводскими настройками и набором, хранящимся в клавиатуре.

Процедура

На подстранице S6.3 Копирования параметров с помощью кнопок «вверх» и «вниз» найдите подменю Сравнения параметров.

Нажмите кнопку «вправо».

Фактические значения параметров сначала сравниваются со значениями пользовательского набора



параметров 1. Если различий не обнаружено, в нижней строке дисплея отображается 0. Если есть различия, на дисплее отображается количество различий (например, P1->P5 = 5 различных значений).

Чтобы сравнить значения с другим набором, используйте кнопки «вверх» и «вниз».

Чтобы перейти на страницу со значениями параметров, нажмите кнопку меню «вправо».

READY

I/O term

e30bg027.10

P2.1.2=50,0

20,0 Гц

Значение в выбранном наборе

Фактическое значение

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

В открывшемся окне проверьте значения в разных строках:



Рисунок 36: Значения параметров при сравнении параметров

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Фактическое значение параметра начнет мигать.



Чтобы изменить фактическое значение, используйте кнопки «вверх» и «вниз» или поочередно измените каждую цифру значения с помощью кнопки «вправо».

Использование панели

управления

8.7.6 Защита

8.7.6.1 Просмотр меню защиты

Меню защиты защищено паролем. Используйте его для работы с паролями, мастерами запуска и элементами многоканального контроля, а также для блокировки параметров.

Процедура

Чтобы найти подменю Защита, прокрутите вниз меню System (Система) до тех пор, пока в первой строке дисплея не отобразится индикация местоположения S6.5.

Чтобы перейти в подменю Защита из меню System (Система), нажмите кнопку «вправо».

8.7.6.2 Пароли

Чтобы предотвратить несанкционированную смену прикладной программы, используйте функцию пароля (S6.5.1). По умолчанию функция пароля не используется.

У В Е Д О М Л Е Н И Е

Храните пароль в надежном месте!

8.7.6.3 Установка пароля

Установите пароль для защиты меню выбора прикладной программы.

У В Е Д О М Л Е Н И Е

Храните пароль в надежном месте! Пароль нельзя изменить, если действующий пароль недоступен.

Процедура

В подменю Защита нажмите кнопку «вправо». Чтобы перейти в режим редактирования, нажмите кнопку «вправо».



На дисплее мигает сообщение 0.

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Есть 2 варианта установки пароля: с помощью кнопок «вверх» и «вниз» или цифрами. Паролем может быть любое число от 1 до 65535.

– С помощью кнопок «вверх» и «вниз»: нажимайте кнопки «вверх» и «вниз», чтобы установить нужное число.

– С помощью цифр: нажмите кнопку «вправо». На дисплее отображается второй 0.

Нажимайте кнопки «вверх» и «вниз», чтобы установить цифру справа.

Нажмите кнопку меню влево и установите цифру слева.

Чтобы добавить третью цифру, нажмите кнопку меню влево. Установите до 5 цифр с помощью кнопок со стрелками и установите цифры для каждой из них с помощью кнопок «вверх» и «вниз».

Чтобы принять новый пароль, нажмите кнопку [enter] (ввод).

Пароль активируется по истечении времени тайм-аута (P6.6.3) (см.

8.7.7.4 Установка времени тайм-аута).

управления

8.7.6.4 Ввод пароля

В подменю, защищенном паролем, на дисплее отображается надпись Password? (Пароль?) Используйте эти инструкции для ввода пароля.

Процедура

Когда на дисплее отображается Password? (Пароль?), введите пароль с помощью кнопок «вверх» и «вниз».

8.7.6.5 Деактивация функции пароля

Используйте эти инструкции, чтобы отключить парольную защиту для меню выбора прикладной программы.

Процедура

С помощью кнопок «вверх» и «вниз» найдите строку Пароль (S6.5.1) в меню Защита.

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Установите для пароля значение 0.

8.7.6.6 Блокировка параметра

Используйте функцию блокировки параметров, чтобы предотвратить изменение параметров. Если блокировка параметров активна, при попытке изменить значение параметра на дисплее будет отображаться сообщение Блокирован.

У В Е Д О М Л Е Н И Е

Эта функция не предотвращает несанкционированное изменение значений параметров.

Процедура

В меню Защита (М6) с помощью кнопок «вверх» и «вниз» найдите строку «Блокиров Парамет» (P6.5.2). Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Чтобы изменить состояние блокировки параметра, используйте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

8.7.6.7 Мастер запуска (P6.5.3)

Мастер запуска упрощает ввод преобразователя частоты в эксплуатацию. По умолчанию мастер запуска активен. В мастере запуска настраивается следующая информация:

язык

•

приложение

•

значения для набора параметров, одинаковые для всех приложений

•

значения для набора параметров конкретного приложения.

•

В таблице перечислены функции кнопок клавиатуры в мастере запуска.

Действие

Кнопка

Принятие значения

Кнопка [enter] (ввод)

Прокрутка вариантов

Кнопки «вверх» и «вниз»

Изменение значения

Кнопки «вверх» и «вниз»

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

8.7.6.8 Активизация/деактивация мастера запуска

Используйте эти инструкции, чтобы активировать или деактивировать функцию мастера запуска.

Процедура

В меню System (Система) (M6) найдите страницу P6.5.3.

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Выберите действие.

– Чтобы активировать мастер запуска, выберите Да с помощью кнопок «вверх» и «вниз».

– Чтобы активировать мастер запуска, выберите Нет с помощью кнопок «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

Использование панели

управления

8.7.6.9 Разрешение/запрет изменения элементов многоканального контроля

Используйте функцию многоканального контроля для одновременного отслеживания до трех фактических значений (см.

Использование меню мониторинга (M1) и главу «Отслеживаемые значения» в руководстве по применению

соответствующего приложения). Используйте эти инструкции, чтобы разрешить изменение значений, которые отслеживаются, при изменении других

значений.

Процедура

В подменю Защита найдите с помощью кнопок «вверх» и «вниз» страницу P6.5.4, Блок МультиМонит. Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Сообщение Разреш Замен начнет мигать.



С помощью кнопок «вверх» и «вниз» выберите Разреш Замен или Запрет Замен. Чтобы принять выбранный параметр, нажмите кнопку [enter] (ввод).

8.7.7 Настройки клавиатуры

8.7.7.1 Просмотр меню настроек панели

Используйте подменю «Установки Панели» в меню System (Система) для внесения изменений в настройках панели управления.

Это подменю содержит 5 страниц (P#) с параметрами, связанными с работой панели управления.

•

Стр по Умолч (P6.6.1)

•

Страница по умолчанию в меню Operating (Управление) (P6.6.2)

•

Время Ожидания (P6.6.3)

•

Контраст (P6.6.4)

•

Время Подсветки (P6.6.5)

Процедура

В меню System (Система) (M6) найдите с помощью кнопок «вверх» и «вниз» подменю Установки Панели (S6.6).

8.2

8.7.7.2 Изменение страницы, используемой по умолчанию

Используйте функцию «Стр по Умолч», чтобы установить страницу, которая автоматически будет отображаться по истечении времени ожидания или после включения панели.

Подробнее о времени тайм-аута см. в разделе

8.7.7.4 Установка времени тайм-аута.

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Если значение «Стр по Умолч» равно 0, функция не активирована. Если функция страницы по умолчанию отключена, панель управления отображает страницу, которая отображалась на дисплее прошлый раз.

Процедура

С помощью кнопок «вверх» и «вниз» найдите в подменю Установки Панели подстраницу Стр по Умолч (P6.6.1).

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Чтобы изменить номер главного меню, воспользуйтесь кнопками «вверх» и «вниз».

Чтобы изменить номер подменю или страницы, нажмите кнопку «вправо». Чтобы изменить номер подменю/ страницы, воспользуйтесь кнопками «вверх» и «вниз».

Чтобы изменить номер страницы третьего уровня, нажмите кнопку «вправо». Чтобы изменить номер страницы третьего уровня, воспользуйтесь кнопками «вверх» и «вниз».

Чтобы принять новое значение для страницы по умолчанию, нажмите кнопку [enter] (ввод).

управления

8.7.7.3 Страница по умолчанию в меню Operating (Управление) (P6.6.2)

Используйте это подменю, чтобы установить страницу по умолчанию в меню Operating (Управление). Дисплей автоматически перемещается на заданную страницу по истечении времени тайм-аута (см.

аута) или после включения панели управления. См. инструкции в разделе 8.7.7.2 Изменение страницы, используемой по умолчанию.

Меню Operating (Управление) доступно только в специальных приложениях.

8.7.7.4 Установка времени тайм-

8.7.7.4 Установка времени тайм-аута

Время тайм-аута — это время, по истечении которого экран панели управления возвращается на страницу по умолчанию (P6.6.1), см.

Если для параметра «Стр по Умолч» выбрано значение 0, изменение параметра «Время Ожидания» ни на что не влияет.

Процедура

8.7.7.2 Изменение страницы, используемой по умолчанию.

В подменю Установки Панели найдите с помощью кнопок «вверх» и «вниз» подстраницу Время Ожидания (P6.6.3). Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Чтобы установить время ожидания, используйте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

8.7.7.5 Регулировка контрастности (P6.6.4)

Если изображение нечеткое, отрегулируйте его контрастность, используя процедуру, аналогичную процедуре установки времени тайм-аута, см. 8.7.7.4 Установка времени тайм-аута.

8.7.7.6 Время подсветки (P6.6.5)

Можно установить время, после истечения которого подсветка гаснет. Можно выбрать любое значение от 1 до 65535 мин или значение Оставить. Инструкции по изменению значения см. в разделе 8.7.7.4 Установка времени тайм-аута.

8.7.8 Аппаратные установки

8.7.8.1 Просмотр меню аппаратных установок

С помощью подменю аппаратных установок (S6.7Аппар Установки) в меню System (Система) можно дополнительно настроить некоторые аппаратные функции преобразователя частоты.

•

Подключение внутреннего тормозного резистора, ВнешТормРезистор

•

Управление вентилятором

•

Время ожидания подтверждения HMI, Превыш Время HMI

•

Повторные попытки HMI

Синусоидный фильтр

•

Режим предварительной зарядки.

•

Для входа в подменю аппаратных установок необходимо ввести пароль, см.

Процедура

Чтобы найти подменю аппаратных установок, прокрутите вниз меню System (Система) до тех пор, пока в первой строке дисплея не появится индикация местоположения S6.7.

8.7.6.2 Пароли.

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Чтобы перейти в подменю аппаратных установок из меню System (Система), нажмите кнопку «вправо».

управления

8.7.8.2 Настройка подключения внутреннего тормозного резистора

Используйте эту функцию, чтобы сообщить преобразователю частоты переменного тока, подключен внутренний тормозной резистор или нет.

У преобразователя частоты, оснащенного внутренним тормозным резистором, для этого параметра по умолчанию установлено значение Соединен. Мы рекомендуем изменить это значение на Несоединен, если:

•

необходимо установить внешний тормозной резистор для увеличения тормозной способности;

•

внутренний тормозной резистор по какой-то причине не подключен.

Тормозной резистор доступен в качестве дополнительного оборудования для всех типоразмеров. Он может быть установлен внутри корпусов размера FR4–FR6.

Процедура

С помощью кнопок «вверх» и «вниз» найдите в подменю аппаратных установок подстраницу «ВнешТормРезистор» (6.7.1).

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Чтобы изменить состояние внутреннего тормозного резистора, используйте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

8.7.8.3 Управление вентилятором

Эта функция позволяет управлять вентилятором охлаждения преобразователя частоты. На выбор имеется 4 варианта:

•

Непрерывный (настройка по умолчанию). Вентилятор всегда включен, если включено питание.

•

Температура. Вентилятор запускается автоматически, когда температура радиатора достигает 60 °C (140 °F) или когда преобразователь частоты работает. Вентилятор останавливается примерно через минуту после возникновения одной из следующих ситуаций:

температура радиатора падает до 55 °C (131 °F);

преобразователь частоты останавливается;

значение управления вентилятором изменяется с Непрерывный на Температура.

•

Первый запуск. Когда питание включено, вентилятор находится в остановленном состоянии. Когда преобразователь частоты получает первую команду запуска, вентилятор запускается.

•

Расчетная темп.. Функция вентилятора соответствует расчетной температуре IGBT:

Если температура IGBT превышает 40 °C (104 °F), вентилятор запускается.

Если температура IGBT ниже 30 °C (86 °F), вентилятор останавливается.

Так как температура по умолчанию при включении питания составляет 25 °C (77 °F), вентилятор не запускается сразу. См. инструкции в разделе

8.7.8.4 Изменение настроек управления вентилятором.

8.7.8.4 Изменение настроек управления вентилятором

Используйте эти инструкции для изменения настроек управления вентилятором.

Процедура

В подменю аппаратных установок найдите с помощью кнопок «вверх» и «вниз» строку Управ Вентилятор (6.7.2). Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Значение параметра начнет мигать.



Чтобы выбрать режим вентилятора, используйте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

8.7.8.5 Время ожидания подтверждения HMI (P6.7.3)

Используйте эту функцию, чтобы изменить время ожидания подтверждения HMI. Используйте эту функцию, когда при передаче по каналу RS232 возникает много задержек, например, когда интернет-соединение используется для связи на большие расстояния.

Если преобразователь частоты подключен к компьютеру кабелем, значения по умолчанию параметров 6.7.3 и 6.7.4 (200 и 5) изменять не следует.

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Если преобразователь частоты подключен к ПК через Интернет и сообщения передаются с задержкой, настройте значения для параметра 6.7.3 так, чтобы подстроиться под эти задержки.

См. инструкции в разделе

Пример

Например, если задержка передачи между преобразователем частоты и ПК составляет 600 мс, выполните следующие настройки:

•

Установите для 6.7.3 значение 1200 мс (2 x 600, задержка передачи + задержка приема).

•

Измените часть [Misc] в файле NCDrive.ini, чтобы согласовать настройки:

Retries = 5

AckTimeOut = 1200

TimeOut = 6000

Не используйте интервалы меньшие, чем время AckTimeOut в файле мониторинга NCDrive.

8.7.8.6 Изменение времени ожидания подтверждения HMI.

управления

8.7.8.6 Изменение времени ожидания подтверждения HMI

Используйте эти инструкции для изменения времени ожидания подтверждения HMI.

Процедура

В подменю аппаратных установок найдите с помощью кнопок «вверх» и «вниз» время подтверждения HMI (Превыш Время HMI).

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Чтобы изменить время подтверждения, используйте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

8.7.8.7 Изменение количества повторных попыток получения подтверждения HMI (P6.7.4)

С помощью этого параметра можно указать, сколько раз преобразователь частоты будет пытаться получить подтверждение, если последнее не поступит в течение времени подтверждения (P6.7.3) или если будет принято сбойное подтверждение.

Процедура

В подменю «Аппар Установки» с помощью кнопок «вверх» и «вниз» найдите строку Number of retries to receive HMI acknowledgement (Количество повторных попыток получения подтверждения HMI) (P6.7.4).

Чтобы перейти в режим редактирования, нажмите кнопку «вправо». Значение начнет мигать.

Чтобы изменить количество повторных попыток, используйте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

8.7.8.8 Синусоидный фильтр (P6.7.5)

При использовании старого двигателя или двигателя, который не предназначен для использования с преобразователем частоты, может потребоваться использование синусоидного фильтра. Синусоидальная форма напряжения, выдаваемая синусоидным фильтром более совершенна по сравнению с формой, выдаваемой фильтром du/dt.

Если в преобразователе частоты используется синусоидный фильтр, установите для этого параметра значение Соединен, чтобы активировать синусоидный фильтр.

8.7.8.9 Режим предварительной зарядки (P6.7.6)

У преобразователя в корпусе размера FI9 или большего выберите Внешн.перекл.зар. для управления внешним переключателем зарядки.

8.7.9 Системная информация

8.7.9.1 Просмотр меню системной информации

Подменю Информ Системы (S6.8) содержит информацию об оборудовании, программном обеспечении и работе преобразователя частоты.

Процедура

Чтобы найти подменю Информ Системы, прокрутите вниз меню System (Система) до тех пор, пока в первой строке дисплея не отобразится индикация местоположения S6.8.

Чтобы перейти в подменю Информ Системы из меню System (Система), нажмите кнопку «вправо».

Стр.

Счетчик

Пример

C6.8.1.1.

Счетчик МВт·ч

C6.8.1.2.

Счетчик дней включенного питания

Значение на дисплее — 1.013. Преобразователь частоты проработал 1 год 13 дней.

C6.8.1.3

Счетчик часов включенного питания

Значение на дисплее — 7:05:16. Преобразователь частоты проработал 7 часов 5 минут и 16 с.

Стр.

Счетчик

Пример

T6.8.2.1

Счетчик МВт·ч

T6.8.2.3

Счетчик дней работы

Значение на дисплее — 1.013. Преобразователь частоты проработал 1 год 13 дней.

T6.8.2.4

Счетчик часов работы

Значение на дисплее — 7:05:16. Преобразователь частоты проработал 7 часов 5 минут и 16 с.

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

управления

8.7.9.2 Суммирующие счетчики (S6.8.1)

Страница Общие Счетчики (S6.8.1) содержит информацию о времени работы преобразователя частоты. Счетчики показывают общее количество МВт·ч, дней и часов работы. Суммирующие счетчики не подлежат сбросу.

Счетчик времени включенного питания (дней и часов) работает всегда, когда включено питание. Счетчик не работает, когда блок управления запитывается только от источника питания +24 В.

Таблица 12: Суммирующие счетчики

8.7.9.3 Сбрасываемые счетчики (S6.8.2)

Страница Счетчики со Сбр (S6.8.2) содержит информацию о сбрасываемых счетчиках, то есть счетчиках, для которых можно установить значение 0. Сбрасываемые счетчики работают только когда двигатель находится в состоянии ВРАЩЕНИЕ.

Таблица 13: Сбрасываемые счетчики

8.7.9.4 Обнуление сбрасываемых счетчиков

Используйте эти инструкции для обнуления сбрасываемых счетчиков.

Процедура

В подменю Информ Системы найдите с помощью кнопок «вверх» и «вниз» страницу Счетчики со Сбр(6.8.2).

Чтобы перейти на страницу 6.8.2.2, Сброс МВт счет или на страницу 6.8.2.5, СбросСчетРабВрем, используйте кнопку «вправо».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо».

Чтобы выбрать «Сброс», нажимайте кнопки «вверх» и «вниз».

Чтобы принять выбранный вариант, нажмите кнопку [enter] (ввод).

Дисплей снова показывает Нет Сброса.

8.7.9.5 Программное обеспечение (S6.8.3)

Страница «ПрограмнОбеспеч» содержит данные о программном обеспечении преобразователя частоты.

Стр.

Содержание

6.8.3.1

Пакет ПО

6.8.3.2

Версия системного ПО

6.8.3.3

Интерфейс микропрограммы

6.8.3.4

Загрузка системы

Стр.

Содержание

6.8.4.#

Название приложения

6.8.4.#.1

Идентификатор приложения

6.8.4.#.2

Версия

6.8.4.#.3

Интерфейс микропрограммы

Стр.

Содержание

6.8.5.1

Код типа блока питания

6.8.5.2

Номинальное напряжение блока

6.8.5.3

Тормозной прерыватель

6.8.5.4

Тормозной резистор

6.8.5.5

Серийный номер

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

управления

8.7.9.6 Приложения (S6.8.4)

Подменю Приложения (S6.8.4) содержит информацию обо всех приложениях, установленных на преобразователе частоты.

8.7.9.7 Просмотр страниц приложений

Используйте эти инструкции для просмотра страниц раздела Приложения.

Процедура

В подменю Информ Системы найдите с помощью кнопок «вверх» и «вниз» страницу Приложения.

Чтобы перейти на страницу Приложения, нажмите кнопку «вправо».

Чтобы выбрать приложение, используйте кнопки «вверх» и «вниз». В этом разделе столько страниц, сколько доступно приложений на этом преобразователе частоты.

Чтобы перейти на страницы информацию, используйте кнопку «вправо».

Чтобы просмотреть разные страницы, используйте кнопки «вверх» и «вниз».

8.7.9.8 Аппаратное обеспечение (S6.8.5)

Страница «АппаратнОбеспеч» содержит информацию об оборудовании преобразователя частоты.

8.7.9.9 Проверка состояния дополнительной платы

На страницах Платы Расширения представлена информация об основной и дополнительных платах, подключенных к плате управления. Подробнее о платах см. раздел 7.1 Компоненты блока управления.

Подробнее о параметрах дополнительных плат см. раздел 8.8.1 Меню «Платы Расширения».

Стр.

Параметр

Мин.

Макс.

По умолчанию

Пользоват. знач.

Варианты

P7.1.1.1

Режим AI1

153

1 = 0–20 мА 2 = 4–20 мА 3 = 0–10 В 4 = 2–10 В 5 = -10…+10 В

P7.1.1.2

Режим AI2

151

См. P7.1.1.1

P7.1.1.3

Режим AO1

141

1 = 0–20 мА 2 = 4–20 мА 3 = 0–10 В 4 = 2–10 В

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Процедура

В подменю Информ Системы с помощью кнопок «вверх» и «вниз» найдите страницу Платы Расширения (6.8.6).

Чтобы перейти на страницу Платы Расширения, нажмите кнопку «вправо».

Чтобы выбрать плату, используйте кнопки «вверх» и «вниз».

Если плата в гнездо не установлена, отображается текст Нет Плат.



Если плата подключена к гнезду, но соединение отсутствует, на дисплее отображается сообщение Нет Соедин.

Чтобы увидеть состояние платы, нажмите кнопку «вправо».

Чтобы увидеть версию программного обеспечения платы, используйте кнопки «вверх» и «вниз».

управления

8.7.9.10 Меню отладки (S6.8.7)

Меню «Отладка» предназначено для опытных пользователей и разработчиков приложений. Если необходимо, обратитесь на завод-изготовитель за инструкциями.

8.8 Использование меню плат расширения

8.8.1 Меню «Платы Расширения»

Меню Платы Расширения, то есть меню информации о дополнительных платах, позволяет:

•

посмотреть дополнительные платы, подключенные к разъемам на плате управления;

•

найти и изменить параметры дополнительной платы.

Таблица 14: Параметры дополнительной платы (Board OPTA1)

8.8.2 Просмотр данных подключенных плат расширения

Используйте эти инструкции для просмотра данных подключенных дополнительных плат.

Процедура

Чтобы найти меню Платы Расширения, прокрутите вниз главное меню до тех пор, пока в первой строке дисплея не отобразится индикация местоположения М7.

Чтобы перейти в меню Платы Расширения из главного меню, нажмите кнопку «вправо». Чтобы просмотреть список подключенных дополнительных плат, используйте кнопки «вверх» и «вниз».

Чтобы посмотреть информацию о дополнительной плате, нажмите кнопку «вправо».

8.8.3 Просмотр параметров дополнительной платы.

Используйте эти инструкции для проверки значений параметров дополнительной платы.

Процедура

Найдите дополнительную плату с помощью кнопок со стрелками в меню Платы Расширения.

VACON® NX Inverters FI4-FI8

Использование панели

Руководство по эксплуатации

Чтобы посмотреть информацию о дополнительной плате, нажмите кнопку «вправо». Инструкции по просмотру подключенных дополнительных плат см. в разделе 8.8.2 Просмотр данных подключенных плат расширения.

Для перехода к параметрам используйте кнопки «вверх» и «вниз».

Чтобы просмотреть список параметров, нажмите кнопку «вправо».

Для прокрутки параметров используйте кнопки «вверх» и «вниз».

Чтобы перейти в режим редактирования, нажмите кнопку «вправо». Для получения инструкций о том, как редактировать значения параметров, см. разделы 8.3.2 Выбор значений и 8.3.3 Редактирование значений по

цифрам.

управления

8.9 Дополнительные функции панели управления

Панель управления VACON® NX предоставляет дополнительные функции, связанные с конкретными прикладными программами. Подробнее см. в руководстве по пакету прикладных программ VACON NX.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Ввод в эксплуатацию

9 Ввод в эксплуатацию

9.1 Проверки, касающиеся техники безопасности, перед началом ввода в эксплуатацию

Перед вводом в эксплуатацию ознакомьтесь с этими предупреждениями.

О П А С Н О

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ КОМПОНЕНТОВ БЛОКА ПИТАНИЯ ИНВЕРТОРА

Запрещается прикасаться к компонентам блока питания, когда инвертор подключен к источнику постоянного тока.

О П А С Н О

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ КЛЕММ ИНВЕРТОРА

Не прикасайтесь к клеммам кабеля двигателя U, V, W, а также к клеммам тормозного резистора и клеммам

О П А С Н О

ОПАСНОСТЬ ПОРАЖЕНИЯ TОКОМ ОТ ЗВЕНА ПОСТОЯННОГО ТОКА ИЛИ ВНЕШНЕГО ИСТОЧНИКА

Перед выполнением электромонтажных работ на инверторе:

П Р Е Д У П Р Е Ж Д Е Н И Е

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ КЛЕММ УПРАВЛЕНИЯ ИНВЕРТОРА

Прежде чем касаться клемм управления убедитесь, что на них нет напряжения.

В Н И М А Н И Е

ОПАСНОСТЬ ОЖОГОВ ОТ ГОРЯЧЕЙ ПОВЕРХНОСТИ

Боковые поверхности преобразователя частоты FR8/FI8 горячие.

Не прикасайтесь к боковой стороне работающего преобразователя частоты FR8/FI8.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Ввод в эксплуатацию

В Н И М А Н И Е

ОПАСНОСТЬ ПОЖАРА ИЗ-ЗА ГОРЯЧИХ ПОВЕРХНОСТЕЙ

Когда преобразователь частоты FR6/FI6 работает, его задняя поверхность нагревается и может вызвать возгорание поверхности, на которой он установлен.

Не устанавливайте преобразователь частоты FR6/FI6 на поверхность, которая не является пожаробезопасной.

9.2 Ввод инвертора в эксплуатацию

Следуйте этим инструкциям для ввода инвертора в эксплуатацию. Изучите и соблюдайте инструкции по технике безопасности, приведенные в разделах 2.1 Опасность и предупреждения и 9.1

Проверки, касающиеся техники безопасности, перед началом ввода в эксплуатацию.

Процедура

Убедитесь в том, что двигатель установлен правильно.

Убедитесь в том, что двигатель не подключен к сети электроснабжения.

Убедитесь в том, что инвертор и двигатель заземлены.

Убедитесь в правильности выбора кабеля питания пост. тока, кабеля тормозного резистора и кабеля двигателя.

Подробнее о выборе кабелей см.

•

6.1.3 Выбор кабелей и их размеров, 6.1.4 Выбор кабелей и их размеров, Северная Америка и сопутствующие

таблицы

•

6.1 Кабельные соединения

•

6.3 Установка в соответствии с требованиями ЭМС

Кабели управления должны располагаться как можно дальше от кабелей питания. См. 6.5.1 Дополнительные

инструкции по монтажу кабелей

Убедитесь в том, что экраны кабелей (при их наличии) подключены к клемме заземления с соответствующей маркировкой.

Проверьте моменты затяжки всех клемм.

Убедитесь в том, что к кабелю двигателя не подключены конденсаторы компенсации мощности.

Убедитесь в том, что кабели не соприкасаются с электрическими компонентами инвертора.

10.

Убедитесь, что общий вход +24 В подключен к внешнему источнику питания, а заземление цифрового входа подключено к заземлению клеммы управления.

11.

Проверьте качество и количество охлаждающего воздуха.

Подробнее о требованиях к охлаждению см.

•

5.2.1 Общие требования к охлаждению

•

5.2.2 Охлаждение корпусов FI4–FI8

•

12.8 Технические характеристики

12.

Убедитесь в том, что на поверхностях инвертора нет конденсата.

13.

Убедитесь, что в зоне установки нет лишних предметов.

14.

Перед подключением инвертора к сети постоянного тока проверьте правильность установки, а также состояние всех предохранителей (см. 12.3 Сечения кабелей и номиналы предохранителей) и других защитных устройств.

9.3 Измерение изоляции кабеля и двигателя

Выполните эти проверки по необходимости.

•

Проверки изоляции кабеля двигателя, см. 9.3.1 Проверки изоляции кабеля двигателя

•

Сведения о проверках изоляции кабеля источника питания постоянного тока см. в разделе 9.3.2 Проверки изоляции

кабеля питания постоянного тока

•

Проверки изоляции двигателя, см. 9.3.3 Проверки изоляции двигателя

9.3.1 Проверки изоляции кабеля двигателя

Используйте эти инструкции для проверки изоляции кабеля двигателя.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Процедура

Отсоедините кабель двигателя от клемм U, V и W и от двигателя.

Измерьте сопротивление изоляции кабеля двигателя между фазовыми проводниками 1 и 2, между фазовыми проводниками 1 и 3, а также между фазовыми проводниками 2 и 3.

Измерьте сопротивление изоляции между каждым фазовым проводником и проводом заземления.

Сопротивление изоляции должно быть не менее 1 МОм при температуре окружающего воздуха 20 °C (68 °F).

9.3.2 Проверки изоляции кабеля питания постоянного тока

Используйте эти инструкции для проверки изоляции кабеля питания постоянного тока.

Процедура

Отсоедините кабель питания постоянного тока от клемм B- и B+ инвертора и от источника питания постоянного тока.

Измерьте сопротивление изоляции между каждым фазовым проводником и проводом заземления.

Сопротивление изоляции должно быть не менее 1 МОм при температуре окружающего воздуха 20 °C (68 °F).

9.3.3 Проверки изоляции двигателя

Используйте эти инструкции для проверки изоляции двигателя.

У В Е Д О М Л Е Н И Е

Соблюдайте инструкции изготовителя двигателя.

Ввод в эксплуатацию

Процедура

Отсоедините кабель двигателя от двигателя.

Разомкните перемычки в соединительной коробке двигателя.

Измерьте сопротивление изоляции каждой обмотки двигателя. Напряжение должно быть не менее номинального

напряжения двигателя, но не должно превышать 1000 В. Сопротивление изоляции должно быть не менее 1 МОм при температуре окружающего воздуха 20 °C (68 °F).

Подключите кабели двигателя к двигателю.

Сделайте окончательную проверку изоляции на стороне преобразователя частоты. Объедините все фазы вместе и

измерьте заземление. Подсоедините кабели двигателя к преобразователю частоты.

9.4 Проверки после ввода в эксплуатацию

9.4.1 Испытания инвертора после ввода в эксплуатацию

Выполните следующие проверки перед запуском двигателя.

Прежде чем проводить испытания, обеспечьте безопасность каждого испытания.

•

Убедитесь, что другие рабочие уведомлены о проведении испытаний.

•

Процедура

Убедитесь в том, что все переключатели пуска и останова, подключенные к клеммам управления, находятся в

положении STOP (ОСТАНОВ). Убедитесь, что двигатель можно безопасно запустить.

Задайте параметры группы 1 (см. руководство к программному пакету VACON® All in One) в соответствии с

требованиями используемого приложения. Необходимые значения параметров см. на паспортной табличке двигателя.

Настройте как минимум следующие параметры:

Номинальное напряжение двигателя

Номинальная частота двигателя

Номинальная скорость двигателя

Номинальный ток двигателя

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Установите максимальное задание частоты (то есть максимальную скорость двигателя) таким образом, чтобы установленное значение соответствовало двигателю и устройству, подключенному к двигателю.

Выполните следующие испытания в указанном порядке:

Испытание ВРАЩЕНИЯ без нагрузки, см. 9.4.2 Испытание ВРАЩЕНИЯ без нагрузки

Пусковое испытание, см. 9.4.3 Пусковые испытания

Ввод в эксплуатацию

9.4.2 Испытание ВРАЩЕНИЯ без нагрузки

Выполните испытание по варианту A или B.

•

Испытание А: управление с клемм управления

•

Испытание B: управление с панели управления

9.4.3 Пусковые испытания

Если возможно, пусковые испытания проводятся без нагрузки. Если это невозможно, перед каждым испытанием необходимо убедиться, что его проведение будет безопасным. Убедитесь, что другие рабочие уведомлены о проведении испытаний.

Процедура

Отключите напряжение питания постоянного тока и дождитесь полного прекращения работы инвертора согласно описанию в разделе 9.1 Проверки, касающиеся техники безопасности, перед началом ввода в эксплуатацию.

Подключите кабель двигателя к двигателю и клеммам для двигателя на инверторе.

Убедитесь, что все выключатели пуска/останова находятся в положении останова.

Переведите переключатель напряжения питания в положение ON (ВКЛ).

Выполните еще раз Испытание A или Испытание B, см. 9.4.2 Испытание ВРАЩЕНИЯ без нагрузки.

Если двигатель не был подключен при пусковом испытании, подключите его.

Выполните еще раз Испытание A или Испытание B, см. 9.4.2 Испытание ВРАЩЕНИЯ без нагрузки.

9.4.4 Перечень проверок для запуска двигателя

Эти проверки необходимо выполнить перед запуском двигателя.

Процедура

Перед запуском двигателя проверьте правильность его монтажа и убедитесь в том, что подключенный к двигателю механизм не препятствует его запуску.

Установите максимальное задание частоты (то есть максимальную скорость двигателя) в соответствии с двигателем и устройством, подключенным к двигателю.

Перед изменением направления вращения двигателя убедитесь в безопасности этой операции.

Убедитесь в том, что к кабелю двигателя не подключены конденсаторы компенсации мощности.

Убедитесь в том, что клеммы двигателя не подключены к потенциалу сети электроснабжения.

•

Интервал между операциями

Действия по техническому обслуживанию

12 месяцев

(1)

Формовка конденсаторов (см. 10.2 Формовка конденсаторов) Если устройство хранилось намного дольше, чем 12 месяцев, и зарядка конденсаторов не

выполнялась, перед подачей питания на устройство необходимо обратиться к производителю за инструкциями.

6–24 месяцев

(2)

Проверка моментов затяжки клемм.

Очистка радиатора.

Очистка канала охлаждения.

Проверка правильности работы вентилятора охлаждения.

Проверка отсутствия следов коррозии на клеммах, шинах или на других поверхностях.

В случае установки в шкаф проводится проверка фильтров на дверях.

5–7 лет

Замена вентиляторов охлаждения:

главного вентилятора

вентилятора фильтра LCL

внутреннего вентилятора IP54 (UL тип 12)

вентилятора/фильтра охлаждения шкафа

5–10 лет

Замена конденсаторов шины постоянного тока в случае высокого уровня пульсаций напряжения постоянного тока.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Техническое обслуживание

10 Техническое обслуживание

10.1 График технического обслуживания

В нормальных условиях техническое обслуживание инверторов VACON® NX Inverter не требуется. Для обеспечения бесперебойной работы устройства должны соблюдаться установленные производителем требования к условиям эксплуатации, допустимой нагрузке, электропитанию и управлению.

Чтобы быть уверенным в правильности работы инвертора и продлить срок его службы, рекомендуется периодически проводить его техническое обслуживание. Интервалы между операциями технического обслуживания указаны в таблице.

Для соблюдения графика технического обслуживания все выполняемые действия, а также значения счетчиков рекомендуется протоколировать с указанием даты и времени.

Таблица 15: Интервалы между операциями технического обслуживания и выполняемые действия

Если устройство хранится на складе.

Периодичность будет разной для разных условий.

10.2 Формовка конденсаторов

В электролитических конденсаторах звена постоянного тока используется химический процесс, создающий изолирующий слой между двумя металлическими пластинами. За несколько лет хранения, когда преобразователь частоты не функционирует, этот процесс может ухудшиться. В результате рабочее напряжение звена постоянного тока постепенно падает.

Чтобы решить эту проблему, необходимо «переформировать» изолирующий слой конденсатора с помощью ограниченного тока от источника постоянного тока. Ограничение тока позволяет удерживать тепловыделение внутри конденсатора на достаточно низком уровне, исключающем повреждение конденсатора.

e30bh487.10

Время хранения (годы)

Время формовки (часы)

Время формовки

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Техническое обслуживание

О П А С Н О

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ ОТ КОНДЕНСАТОРОВ

Конденсаторы могут сохранять электрический заряд, даже когда отключены от цепи. Контакт с этим напряжением может привести к смерти или серьезным травмам.

Перед помещением на хранение преобразователя частоты или запасных конденсаторов необходимо разрядить

конденсаторы. С помощью измерительного прибора убедитесь в отсутствии напряжения. В случае сомнений обратитесь к представителю Danfoss Drives®.

Пример 1: преобразователь частоты, который не эксплуатируется или находится на хранении более 2 лет.

Подключите источник питания постоянного тока к клеммам L1 и L2 или B+/B- (положительный полюс к клемме B+, отрицательный полюс к клемме B-) звена постоянного тока или напрямую к клеммам конденсаторов. В преобразователях частоты NX без клемм B+/B- (FR8–FR9/FI8–FI9) подключите источник постоянного тока между 2 входными фазами (L1 и L2).

Установите предел тока на уровень не более 800 мА.

Медленно увеличивайте напряжение пост. тока до уровня номинального напряжения пост. тока преобразователя

частоты (1,35 * Un перем. тока).

Начните формовку конденсаторов.

Время формовки зависит от времени хранения. См. Рисунок 37.

Рисунок 37: Зависимость времени хранения и времени формовки

После завершения операции формовки необходимо разрядить конденсаторы.

Пример 2: запасной конденсатор, который находился на хранении более 2 лет.

Подключите постоянный ток к клеммам DC+/DC-.

Установите предел тока на уровень не более 800 мА.

Медленно увеличивайте напряжение пост. тока до уровня номинального напряжения конденсатора. См. информацию, предоставляемую с компонентом или документацию по обслуживанию.

Начните формовку конденсаторов.

Время формовки зависит от времени хранения. См. Рисунок 37.

После завершения операции формовки необходимо разрядить конденсаторы.

Символ типа отказа

Описание

A (Ав. сигнал)

Отказ типа А (Ав. сигнал) сообщает о необычной работе преобразователя частоты. Отказ этого типа не приводит к остановке преобразователя частоты. Сообщение об отказе типа A отображается на экране около 30 секунд.

F (Отказ)

При отказе типа F преобразователь частоты останавливается. Чтобы запустить преобразователь частоты снова, необходимо найти решение возникшей проблемы.

AR (Отказ с автосбросом)

При сбое типа AR преобразователь частоты останавливается. Отказ сбрасывается автоматически, и преобразователь частоты пытается перезапустить двигатель. Если двигатель не запускается, отображается сообщение о защитном отключении (см. FT, защитное отключении).

FT (Защитное отключение)

Если преобразователю частоты не удается перезапустить двигатель после отказа типа AR, возникает отказ FT. Отказ типа FT останавливает преобразователь частоты.

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Прослеживание причины отказа

11 Прослеживание причины отказа

11.1 Общая информация о прослеживании причины отказа

Когда диагностика управления преобразователя частоты выявляет нарушение рабочих условий, преобразователь частоты выдает следующие сообщения:

•

Следующая информация отображается на дисплее (см.

указатель местоположения F1

код отказа, см. раздел «Отказы и аварийные сигналы»

краткое описание отказа

символ типа ошибки, см. раздел Таблица 16

символ FAULT (ОТКАЗ) или ALARM (АВАРИЙНЫЙ СИГНАЛ)

•

Красный светодиод на панели управления начинает мигать (только при отображении отказа).

Если одновременно отображается много отказов, проверить список активных отказов можно с помощью кнопок «вверх» и «вниз».

В преобразователях частоты VACON® NX возможно появление 4 различных типов отказов.

Таблица 16: Типы отказов

8.5.1 Просмотр меню Активные Отказы):

Отказ остается активным до его сброса, см. 11.2 Сброс отказа. В памяти активных отказов может храниться максимум 10 отказов в порядке их появления.

Отказ может быть сброшен путем нажатия кнопки [Reset] (Сброс) на панели управления, или через клемму управления, шину Fieldbus или с помощью программного средства для ПК. Данные об отказе остаются сохраненными в истории отказов.

Перед обращением к дистрибьютору или на завод-изготовитель по поводу необычных симптомов работы следует подготовить некоторые данные. Запишите все текстовые сообщения с дисплея, код отказа, информацию о источнике, список активных отказов и историю отказов.

11.2 Сброс отказа

Отказ остается активным до момента его сброса. Используйте эти инструкции для сброса отказа.

Процедура

Для предотвращения непредусмотренного перезапуска преобразователя частоты перед сбросом отказа отключите внешний сигнал пуска.

Существует два варианта сброса отказа:

– Нажмите кнопку [reset] (сброс) на панели управления и удерживайте 2 секунды.

– Используйте сигнал сброса с клеммы входа/выхода или с шины Fieldbus.

Дисплей возвращается в то же состояние, в котором он был до отказа.



VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Прослеживание причины отказа

11.3 Создание файла служебных данных

Используйте эти инструкции для создания в VACON® NCDrive для ПК файла служебных данных, который поможет устранить неполадки в случае отказа.

Убедитесь, что на компьютере установлена программа VACON® NCDrive для ПК. Чтобы установить ее, перейдите по адресу

http://drives.danfoss.com/downloads/portal/.

Процедура

Откройте VACON® NCDrive.

В меню File (Файл) выберите Service info... (Служебная информация...).

Откроется файл служебных данных.



Сохраните файл служебных данных на компьютере.

Размер корпуса

Масса, IP21/IP54 [кг]

Масса, UL тип 1/тип 12 [фунты]

FI4

5,0

11,0

FI61632,3

FI7

29,0

63,9

FI8

48,0

105,8

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

12 Характеристики

12.1 Масса инвертора

12.2 Размеры

Информацию о размерах см. в следующих разделах:

•

12.2.1 Размеры FI4–FI8

•

12.2.2 Размеры с фланцевым креплением, FI4–FI6

•

12.2.3 Размеры с фланцевым креплением, FI7–FI8

Характеристики

IP21

IP54

Ø*

e30bf998.10

Тип преобразователя частоты

W1W2H1H2H3D1Ø

E1Ø

E3Ø

E4Ø

(1)

0004 2–0012 5

128 (5,04)

100 (3,94)

327 (12,87)

313 (12,32)

292 (11,5)

190 (7,48)

7 (0,27)

3 x 28,3 (3 x 1,11)

6 x 28,3 (6 x 1,11)

– (–)

0016 5–0045 5 0004 6–0034 6

195 (7,68)

148 (5,83)

558 (21,97)

541 (21,3)

519 (20,43)

237 (9,33)

9 (0,35)

3 x 37 (3 x 1,46)

3 x 28,3 (3 x 1,11)

0061 5–0105 5 0041 6–0052 6

237 (9,33)

190 (7,48)

630 (24,80)

614 (24,17)

591 (23,27)

237 (9,33)

9 (0,35)

3 x 37 (3 x 1,46)

3 x 28,3 (3 x 1,11)

0140 5 0062 6–0100 6

285 (11,22)

255 (10,04)

755 (29,72)

732 (28,81)

721 (28,39)

312 (12,28)

9 (0,35)

3 x 59 (3 x )

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

12.2.1 Размеры FI4–FI8

Характеристики

Рисунок 38: Размеры VACON® NX Inverter, FI4–FI8

Таблица 17: Размеры в мм (дюймах) VACON® NX Inverter, FI4–FI8

только FI6

IP21

IP54

e30bg003.10

Тип преобразователя частоты

W1W2H1H2H3H4H5D1D2

0004 5–0012 5

128 (5,03)

113 (4,45)

337 (13,27)

325 (12,8)

327 (12,9)

30 (1,18)

22 (0,87)

190 (7,48)

77 (3,03)

7 (0,27)

0016 5–0045 5 0004 6–0034 6

195 (7,68)

170 (6,69)

560 (22,05)

549 (21,61)

558 (22)30(1,18)

20 (0,79)

237 (9,33)

106 (4,17)

6,5 (0,26)

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

12.2.2 Размеры с фланцевым креплением, FI4–FI6

Характеристики

Рисунок 39: Размеры VACON® NX Inverter с фланцем, FI4–FI6

Таблица 18: Размеры в мм (дюймах) VACON® NX Inverter с фланцем, FI4–FI6

e30bg004.10

Тип преобразователя частоты

W1W2W3H1H2H3H4

0004 5–0012 5

123 (4,84)

113 (4,45)

– (–)

315 (12,40)

325 (12,8)

– (–)5(0,20)

6,5 (0,26)

0016 5–0045 5 0004 6–0034 6

185 (7,28)

170 (6,69)

157 (6,18)

539 (21,22)

549 (21,61)

7 (0,27)

5 (0,20)

6,5 (0,26)

IP21 IP54

e30bg005.10

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Рисунок 40: Размеры проема и контуры преобразователя частоты с фланцем, FI4–FI6

Таблица 19: Размеры в мм (дюймах) проема и контуры преобразователя частоты с фланцем, FI4–FI6

Характеристики

12.2.3 Размеры с фланцевым креплением, FI7–FI8

Рисунок 41: Размеры VACON® NX Inverter с фланцем, FI7 и FI8

Тип преобразователя частоты

W1W2W3W4D1D2Ø

0061 5–0105 5 0041 6–0052 6

237 (9,33)

175 (6,89)

270 (10,63)

253 (9,96)

257 (10,12)

117 (4,61)

5,5 (0,22)

0140 5 0062 6–0100 6

285 (29,72)

– (–)

355 (13,98)

330 (12,99)

288 (11,34)

110 (4,33)

9 (0,35)

Тип преобразователя частоты

H1H2H3H4H5H6H7

0061 5–0105 5 0041 6–0052 6

652 (25,67)

632 (24,88)

630 (24,80)

188,5 (7,42)

23 (0,91)

20 (0,79)

0140 5 0062 6–0100 6

755 (29,72)

– (–)

745 (29,33)

258 (10,16)

265 (10,43)

43 (1,69)

57 (2,24)

e30bg006.10

Тип преобразователя частоты

W1W2W3H1H2H3H4H5H6

0061 5–0105 5 0041 6–0052 6

233 (9,17)

175 (6,89)

253 (9,96)

619 (24,4)

188,5 (7,42)

34,5 (1,36)

32 (1,26)

7 (0,28)

5,5 (0,22)

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

Таблица 20: Размеры в мм (дюймах) VACON® NX Inverter с фланцем, FI7 и FI8, часть 1

Таблица 21: Размеры в мм (дюймах) VACON® NX Inverter, FI7 и FI8, часть 2

Характеристики

Рисунок 42: Размеры проема и контуры преобразователя частоты с фланцем, FI7

Таблица 22: Размеры в мм (дюймах) проема и контуры преобразователя частоты с фланцем, FI7

e30bg007.10

Тип преобразователя частоты

W1W2H1H2H3H4H5

0140 5 0062 6-0100 6

301 (11,85)

330 (12,99)

810 (31,89)

832 (32,76)

265 (10,43)

258 (10,16)

33 (1,30)

9 (0,35)

Размер корпуса

Тип преобразователя частоты

IL [A]

Модель предохранителя aR Bussman

Размер предохранителя

Предохранитель Un [В]

Предохранитель In [A]

Кол-во предохранителей

FI4

NXI_0004 5

4,3

170M1560

000

690202

NXI_0009 5

170M1562

000

690632

NXI_0012 5

170M1562

000

690632

FI6

NXI_0016 5

170M1565

000

690632

NXI_0022 5

170M1565

000

690632

NXI_0031 5

170M1565

000

690632

NXI_0038 5

170M1567

000

690

100

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

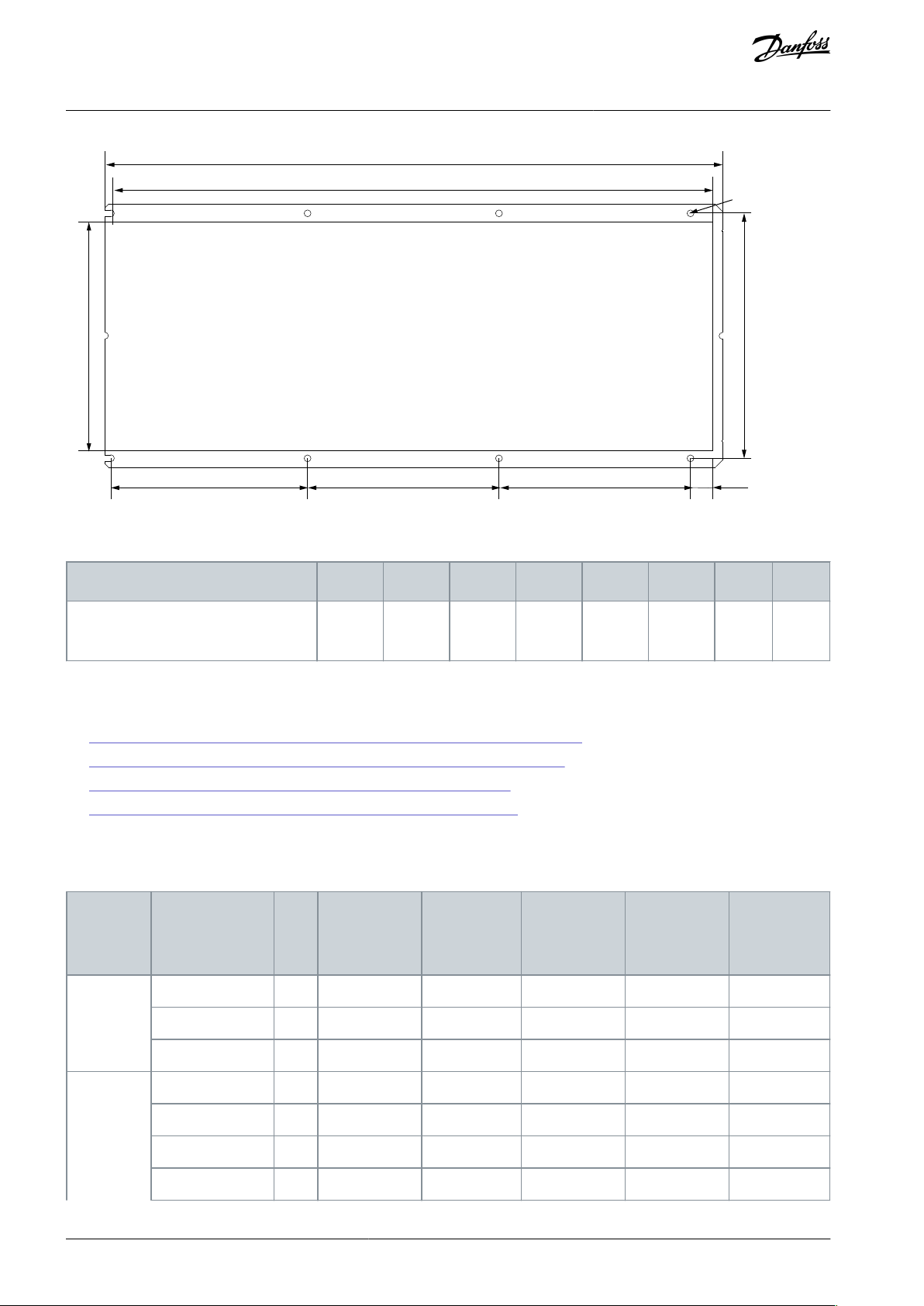

Рисунок 43: Размеры проема и контуры преобразователя частоты с фланцем, FI8

Характеристики

Таблица 23: Размеры в мм (дюймах) проема и контуры преобразователя частоты с фланцем, FI8

12.3 Сечения кабелей и номиналы предохранителей

Сведения о сечениях кабелей и номиналах предохранителей приведены в следующих разделах:

•

12.3.1 Номиналы предохранителей для 465–800 В пост. тока (380–500 В пер. тока)

•

12.3.2 Номиналы предохранителей 640–1100 В пост. тока (525–690 В пер. тока)

•

12.3.3 Сечения кабелей для 465–800 В пост. тока (380–500 В пер. тока)

•

12.3.4 Сечения кабелей для 640–1100 В пост. тока (525–690 В пер. тока)

12.3.1 Номиналы предохранителей для 465–800 В пост. тока (380–500 В пер. тока)

Таблица 24: Номиналы предохранителей для 465–800 В пост. тока (380–500 В пер. тока)

Размер корпуса

Тип преобразователя частоты

IL [A]

Модель предохранителя aR Bussman

Размер предохранителя

Предохранитель Un [В]

Предохранитель In [A]

Кол-во предохранителей

NXI_0045 5

170M1567

000

690

100

FI7

NXI_0061 5

170M1568

000

690

1252NXI_0072 5

170M1570

000

690

2002NXI_0087 5

170M1570

000

690

2002NXI_0105 5

105

170M1571

000

690

2502FI8

NXI_0140

140

170M3819

690

400

Размер корпуса

Тип

[A]

Модель предохранителя aR Bussman

Размер предохранителя

Предохранитель Un [В]

Предохранитель In [A]

Кол-во предохранителей

FI6

NXI_0004 6

4,3

170M2673

1000202

NXI_0005 6

5,5

170M2673

1000202

NXI_0007 6

7,5

170M2673

1000202

NXI_0010 6

170M2673

1000202

NXI_0013 6

13,5

170M2679

1000632

NXI_0018 6

170M2679

1000632

NXI_0022 6

170M2679

1000632

NXI_0027 6

170M2679

1000632

NXI_0034 6

170M2680

1000

160

FI7

NXI_0041 6

170M2683

1000

1602NXI_0052 6

170M2683

1000

160

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

12.3.2 Номиналы предохранителей 640–1100 В пост. тока (525–690 В пер. тока)

Таблица 25: Номиналы предохранителей 640–1100 В пост. тока (525–690 В пер. тока)

Характеристики

Размер корпуса

Тип

[A]

Модель предохранителя aR Bussman

Размер предохранителя

Предохранитель Un [В]

Предохранитель In [A]

Кол-во предохранителей

FI8

NXI_0062 6

170M4199

1SHT

1250

4002NXI_0080 6

170M4199

1SHT

1250

4002NXI_0100 6

100

170M4199

1SHT

1250

400

Размер корпуса

Тип преобразователя частоты

IL [A]

Сетевой кабель, медь [мм2]

Кабель двигателя, медь [мм2]

Кабель для клемм сети электроснабжения [мм2]

Кабель для клемм заземления [мм2]

FI4

NXI_0004 5–0009 5

3–9

2*1,5

3*1,5+1,5

1–4

1–2,5

NXI_0012 5

2*2,5

3*2,5+2,5

1–4

1–2,5

FI6

NXI_0016 5–0045 5

16–45

2*10

3*10+10

2,5–50, медь

2,5–35

6–50, алюминий

FI7

NXI_0061 5

2*16

3*16+16

2,5–50, медь

2,5–35

6–50, алюминий

NXI_0072 5

2*25

3*25+16

2,5–50, медь

6–70

6–50, алюминий

NXI_0087 5

2*35

3*35+16

2,5–50, медь

6–70

6–50, алюминий

NXI_0105 5

105

2*50

3*50+25

2,5–50, медь

6–70

6–50, алюминий

FI8

NXI_0140 5

140

2*70

3*70+35

25–95, медь/алюминий

25–95

Размер корпуса

Тип преобразователя частоты

IL[A]

Сетевой кабель, медь [мм2]

Кабель двигателя, медь [мм2]

Кабель для клемм сети электроснабжения [мм2]

Кабель для клемм заземления [мм2]

FI6

NXI_0004 6–0007 6

3–7

2*2,5

3*2,5+2,5

2,5–50, медь

2,5–35

6–50, алюминий

NXI_0010 6–0013 6

10–13

2*2,5

3*2,5+2,5

2,5–50, медь

2,5–35

6–50, алюминий

VACON® NX Inverters FI4-FI8

Руководство по эксплуатации

12.3.3 Сечения кабелей для 465–800 В пост. тока (380–500 В пер. тока)

Таблица 26: Сечения кабелей для 465–800 В пост. тока (380–500 В пер. тока)

Характеристики

12.3.4 Сечения кабелей для 640–1100 В пост. тока (525–690 В пер. тока)

Таблица 27: Сечения кабелей для 640–1100 В пост. тока (525–690 В пер. тока)
