VACON

CX/CXL/CXS

TAAJUUSMUUTTAJAT

Pumppu- ja

puhallinautomatiikkasovellus

vuorottelulla

Kaikki oikeudet muutoksiin ilman etukäteisilmoitusta

pidätetään

F O R S M O O T H C O N T R O L

Sivu 2 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Pumppu- ja puhallinautomatiikkasovellus vuorottelulla

(Par. 0.1 = 0)

SISÄLLYS

1 Yleistä ................................................. 3

2 Ohjausliityntä ...................................... 3

3 Ohjaussignaalilogiikka......................... 4

4 Perusparametrit, ryhmä 0 ................... 5

5 Perusparametrit, ryhmä 1 ................... 6

5.1 Parametritaulukko ..................... 6

5.2 Ryhmä 1, param. kuvaus .......... 7

6 Erikoisparametrit, ryhmät 2-9............ 10

6.1 Parametritaulukot ....................

6.2

Ryhmät 2—9, parametrien

kuvaus

7 I/O-laajennuskortti pumppu -ja

puhallinautomatiikkasov. kanssa ...60 8 Kenttäväyläkortit ppa-sovelluksessa . 63 9 Pumppu- ja puhallinautomatiikka-

sovelluksen käyttöönotto ............... 63

10 Valvottavat signaalit ....................... 64

11Paneelin ohjearvo.............................. 65

..................................

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 3

Pumppu- ja puhallinautomatiikka vuorottelulla

1 Yleistä

Sovellus otetaan käyttöön asettamalla parametrin 0. 1 arvoksi 0. Sovellusta voidaan käyttää yhden taajuusmuuttajalla ohjatun käytön ja 0-4 verkkoon kytkettävän käytön ohjaukseen. Lisäksi voidaan vuorotella taajuusmuuttajaan kytkeytyvää moottoria ja apukäyttöjen käyttöjärjestystä taajuusmuuttajan vuorottelutoiminnon ja ulkoisten releohjausten avulla. Automatiikkasovelluksen

PI-säätäjä ohjaa taajuusmuuttajaan kytketyn moottorin pyörimisnopeutta ja kytkee apukäyttöjä päälle ja pois ohjaustarpeen mukaisesti.

Sovelluksella on kaksi ohjauspaikkaa riviliittimellä. A-ohjauspaikka on automatiikkaohjaus ja B-ohjauspaikka on suora taajuusohjeohjaus. Ohjauspaikka valitaan digitaalitulolla DIB6.

2 Ohjausliityntä

PI-säätäjän oloarvo

VALMIS

220 VAC

HUOM! Muista kytkeä CMA- ja CMB-tulot.

Liitin Signaali Selitys

1 +10V 2 Uin+ Analogiatulo, jännite Ohjelmoitava

3 GND I/O maa Jännitetulon ja ohjaustulojen maa

+ Analogiatulo, PI-säätäjän oloarvo

5Iin- (ohjelmoitava) virta alue 4—20 mA 6 +24V Ohjausjännitelähtö Apujännite, maks. 0,1 A esim.kytkim.

7 GND Ohjausjännitemaa Jänniteohjearvon ja ohjaustuloje maa 8 DIA1 KÄY /SEIS Kosketin auki = seis

9 DIA2 Lukitustulo, vuorottelu 1 Kosketin auki = ei lukitusta

10 DIA3 Lukitustulo, vuorottelu 2 Kosketin auki = ei lukitusta

11 CMA Yhteinen/ DIA1—DIA3 Kytke GND tai +24V

12 +24V Ohjausjännitelähtö Sama kuin liitin nro. 6 13 GND I/O maa Jänniteohjearvon ja ohjaustulojen maa

14 DIB4 KÄY /SEIS Kosketin auki = seis

15 DIB5 Ryömintänopeus Kosketin auki = ei toimintaa

16 DIB6

17 CMB Yhteinen/ DIB4—DIB6 Kytke GND tai +24V 18 I

out

19 I

out

20 DO1 VIKA-signaali Lähtö aktiiv. = vikalaukaisu tapahtunut

21 RO1 Relelähtö 1 Rele aktivoitu = Ohjaus päälle 22 RO1 Vuorotteluohjaus 1 Ohjelmoitavissa ( parametri 3. 7) 23 RO1 24 RO2 Relelähtö 2 Rele aktivoitu = Ohjaus päälle

25 RO2 Vuorotteluohjaus 2 Ohjelmoitavissa ( parametri 3. 8) 26 RO2

Ohjearvojännite Jännite ohjearvopotentiometrille tms.

ref

alue 0—10 V DC (oletusarvo: ei käytös)

Paikka A (PI-säätäjä) Kosketin kiinni = käy

(ohjelmoitava) Kosketin kiinni = lukitus aktiivinen

Paikka B (suora taaj.ohje) Kosketin kiinni = käy

(ohjelmoitava) Kosketin kiinni = ryömintänopeus valittu

Ohjauspaikanaikan Kosketin auki = paikka A käytössä A/B valinta Kosketin kiinni = paikka B käytössä

+ Analogialähtö Ohjelmoitavissa ( par. 3. 1)

- Lähtötaajuus Alue 0—20 mA/R

(ohjelmoitava) Transistorilähtö, I <50 mA, U <48 V DC

maks. 500 Ω

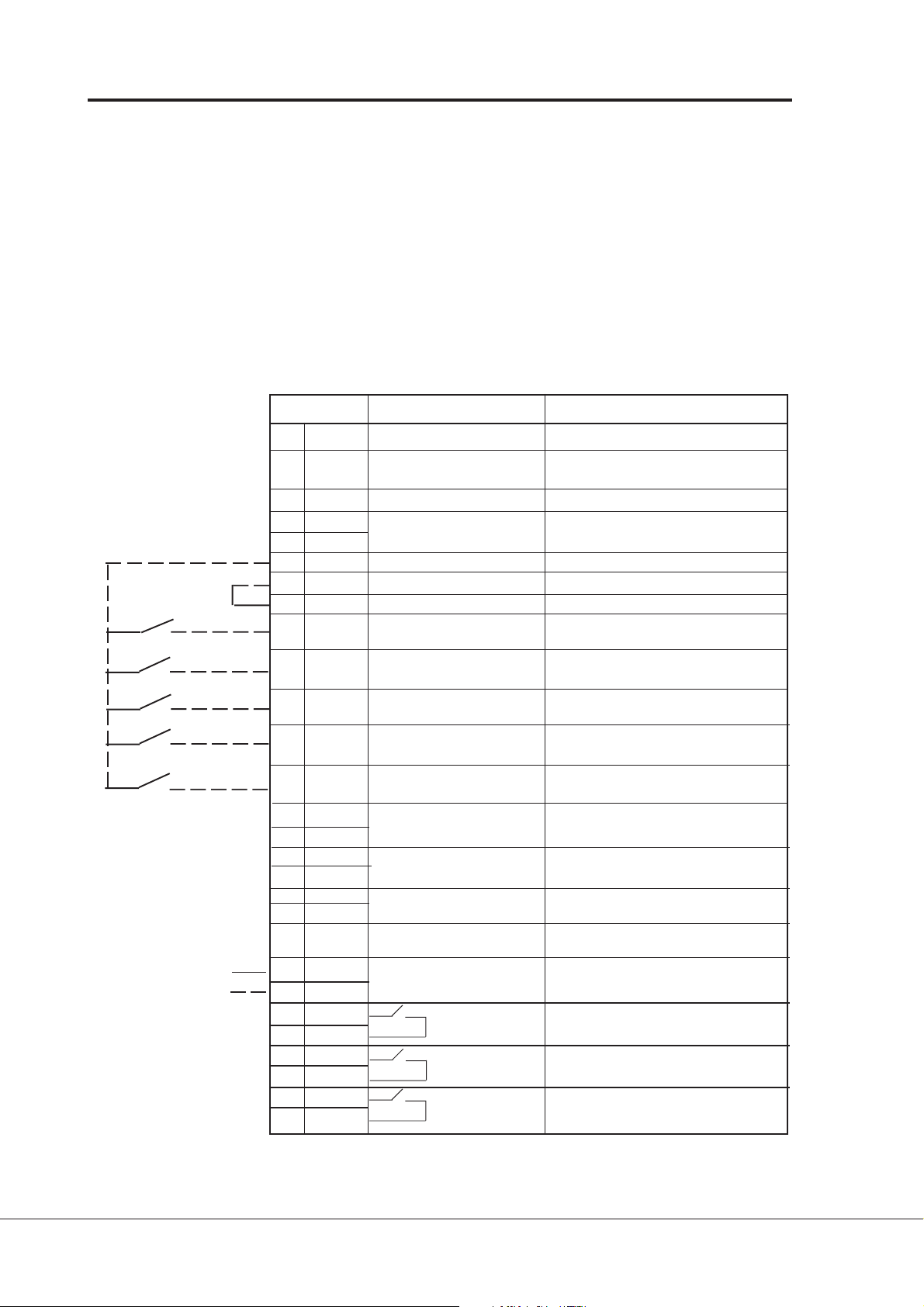

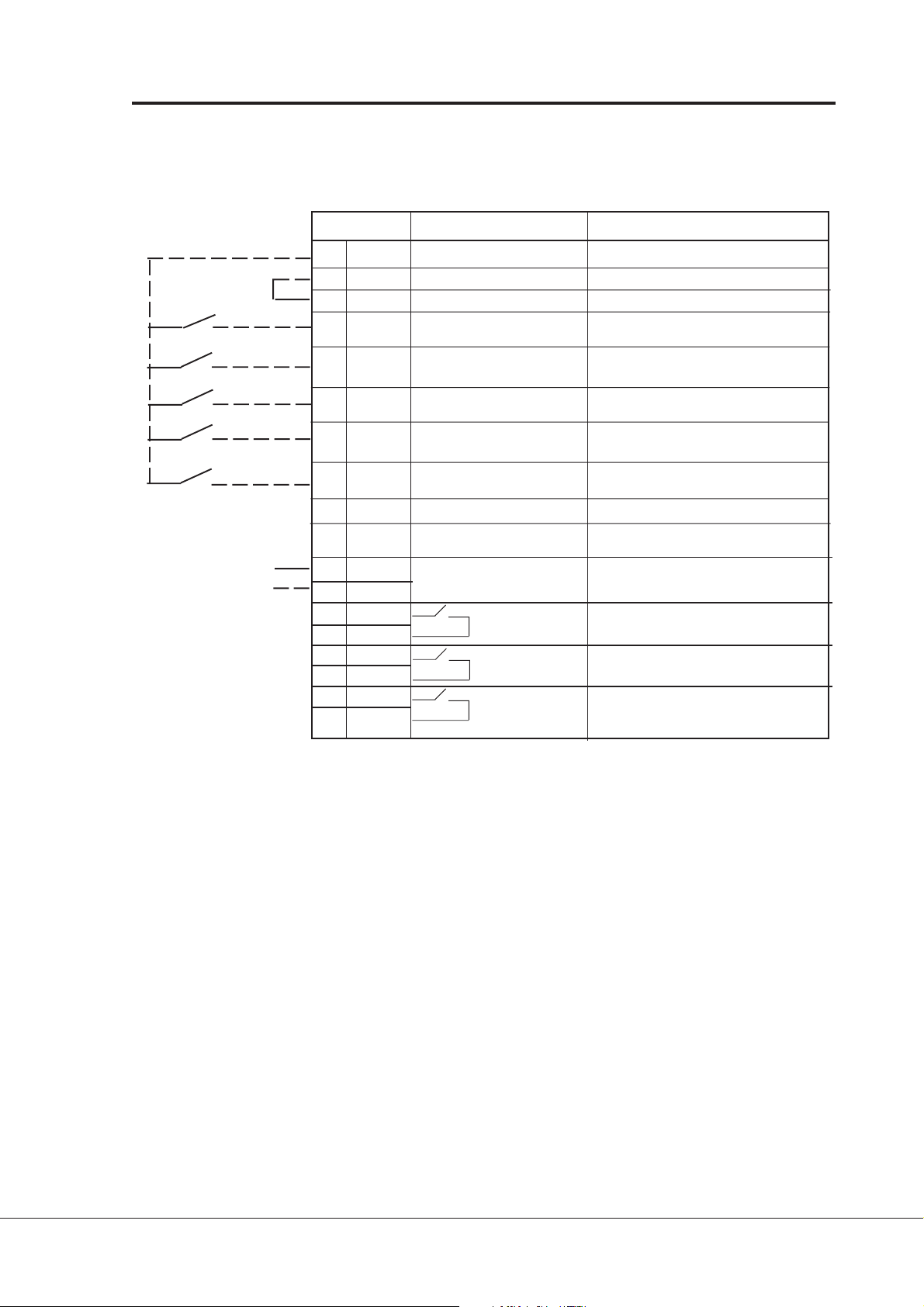

Kuva 2-1 Pumppu- ja puhallinautomatiikkasovelluksen ohjausliitännän tehdasasetukset ja

kytkentäesimerkki.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 4 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

3 Ohjaussignaalien logiikka

Kuvassa 3-1 on kuvattu ohjaussignaalien ja paneelin näppäinpainallusten logiikka.

Uin+

Iin±

DIA2

DIA3

DIA2

PARAMETRIT

2. 26 Suora taajuusohje

2. 15 PI-säät. ohjearvotulo

4. 12 Ryömintänopeus

Oloarvon valinta

Ylös

Alas

Lukitustulo 1

Moottoripotentiometriohjearvo

Taajuusohje,

Ohjearvo, Paikka A

PI-säätäjä

Oloarvo

Taajuusohjeen

Taajuusohjeen laskenta ja

laskenta ja apukäyttöjen

apukäyttöjen ohjauslogiikka

ohjauslogiikka

Paikka B

P I

RUN READY FAULT

MON PAR REF BTNS

OHJELMOITAVA PAINIKE 2

RST

Sisäinen taajuusohje

DIA3

Lukitustulo 2

Vuorottelulogiikka

RO1

Vuorotteluohjaus 1

RO2

Vuorotteluohjaus 2

DIB5

Ryömintänopeuden valinta (ohjelmoitavissa)

DIB6

Paikan A/B valinta

DIB4

Käy/seis, Paikka B

Käy/seis, Paikka A

DIA1

ohjaus

signaali

Kuva 3-1 Pumppu- ja puhallinautomatiikkasovelluksen ohjaussignaalien logiikka.

Kytkinasennot ovat tehdasasetusten mukaan.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sisäinen Käy/Seis

pfcauto.fh3

Vacon Sivu 5

Pumppu- ja puhallinautomatiikka vuorottelulla

4 Parametriryhmä 0

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä

0. 1 Sovellus 0—7 1 0 0 = Pumppu- ja puhallinautomatiikka

(vuorottelulla (ladattu erikoissovellus) 1 = Perussovellus 2 = Vakiosovellus 3 = Paikallis-/kauko-ohjaussovellus 4 = Vakionopeussovellus 5 = PI-säätösovellus 6 = Erikoiskäyttösovellus 7 = Pumppu- ja puhallinautomatiikka

0.2 Parametrien 0—5 1 0 0 = Siirto valmis/valitse siirto lataus 1 = Aseta tehdasoletusarvot

2 = Lue parametrit käyttäjän oletusarvoiksi 3 = Aseta käyttäjän asettamat oletusarvot 4 = Siirrä parametrit paneelille (vaatii graafisen paneelin) 5 = Siirrä parametrit paneelilta (vaatii graafisen paneelin)

0.3 Kielen valinta 0—1 1 0 0 = Englanti

1 = Suomi 2 = Espanja

Taulukko 4.1 Parametriryhmä 0.

0.1 Sovelluksen valinta

Tällä parametrilla valitaan aktiivinen sovellus. Jos laite on tilattu varustettuna Pumppu- ja puhallinautomatiikka vuorottelulla -sovelluksella, on tämä tehtaalla ladattu sovellukseksi 0 ja asetettu aktiiviseksi. Tarkista kuitenkin, että parametrin 0.1 arvo on 0, kun haluat käyttää pumppuautomatiikkaa vuorottelulla.

Jos sovellus ladataan myöhemmin laitteeseen, se on valittava aina latauksen jälkeen aktiiviseksi muuttamalla parametrin 0.1 arvoksi 0.

0.2 Parametrien lataus

Katso käyttöohjeen kappale 11.

0.3 Kielen valinta

Tällä parametrilla voidaan valita graafisen paneelin käyttämä kieli.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 6 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

5 Parametrit, ryhmä 1

5.1 Parametritaulukko, ryhmä 1

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

1. 1 Minimitaajuus 0—120/500 Hz 1 Hz 10 Hz 6

1. 2 Maksimitaajuus 0—120/500 Hz 1 Hz 51 Hz *) 6

1. 3 Kiihtyvyysaika1 0,1—3000 s 0,1 s 1 s Aika välillä f

1. 4 Hidastuvuusaika 1 0,1—3000 s 0,1 s 1 s Aika välillä f

(1. 1)—f

min

(1. 2)—f

max

(1. 2) 6

max

(1. 1) 6

min

1. 5 PI-säätäjän vahvistus 0—1000 % 1 % 100 % 0 = P-osa ei käytössä 6

1. 6 PI-säätäjän I-aika 0—320,00 s 0,01s 10,00 s 0 = I-osa ei käytössä 6

1. 7 Virtaraja 0,1—2,5 x I

0,1 A 1,5 x I

n CX

Laitteen ulostulovirtaraja [A] 6

1. 8 U/f-suhdevalinta 0—2 1 0 0 = Lineaarinen 6

1 = Neliöllinen 2 = Ohjelmoitava U/f suhde

1. 9 U/f-optimointi 0—1 1 0 0 = Ei optimointia 8

1 = Autom. momentin maksimointi

1. 10 Moottorin nimellis- 180—690 1 V 230 V Vacon CX/CXL2 -sarja 8

jännite 400 V Vacon CX/CXL/CXS4 -sarja

500 V Vacon CX/CXL/CXS5 -sarja 690 V Vacon CX6 -sarja

1. 11 Moottorin nimellis- 30—500 Hz 1 Hz 50 Hz fn moottorin arvokilvestä 8

taajuus

1. 12 Moottorin nimellis- 1—20000 rpm 1 rpm 1440 rpm n

moottorin arvokilvestä 8

nopeus **)

1. 13 Moottorin nimellis- 2.5 x I

virta, I

n Mot

n CX

0,1 A I

n CX

In moottorin arvokilvestä 8

1. 14 Verkkojännite 180—250 230 V Vacon CX/CXL2 -sarja 8

380—440 400 V Vacon CX/CXL/CXS4 -sarja

380—500 500 V Vacon CX/CXL/CXS5 -sarja

525—690 690 V Vacon CX6 -sarja

1. 15 Parametrien 0—1 1 0 Parametrien näkyvyys: 8

piilottaminen 0 = Kaikki parametriryhmät näkyviä

1 = Vain ryhmä 1 näkyvä

1. 16 Parametrilukko 0—1 1 0 Estää parametrien muuttamisen: 8

0 = Muutokset sallittu 1 = Muutokset estetty

HUOM!

Parametrin arvoa voi muuttaa vain

seis-tilassa.

*) jos 1. 2 > moottorin nimellistaajuus tarkista soveltuvuus moottorin ja käytön kannalta.

Valinta 120 Hz/500 Hz sarja ks.sivu 6-5

Taulukko 5-1 Ryhmä 1:n perusparametrit.

**) Oletusarvo 4-napaisen moottorin ja nimelliskokoisen taajuusmuuttajan

mukaan.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 7

Pumppu- ja puhallinautomatiikka vuorottelulla

5.2 Ryhmä 1, parametrien kuvaukset

1. 1, 1. 2 Minimi -/maksimitaajuus

Määrittelee taajuusmuuttajien taajuusarvot.

Parametrien 1. 1 ja 1. 2 maksimirajan oletusarvo on 120 Hz. Asettamalla seistilassa (RUN merkkivalo ei pala) parametrin 1. 2 arvoksi 120 Hz, muuttuu parametrien 1. 1 ja 1. 2 maksimiraja 500 Hz:iin. Samalla paneelin taajuusohjeen askel muuttuu 0,01 Hz:stä 0,1 Hz:iin.

Maksimirajan muutetaan takaisin 500 Hz:stä 120 Hz:iin asettamalla Seis-tilassa parametri 1. 2 = 119 Hz.

HUOM! Apupumppujen käynnistystaajuus ei ole riippuvainen maksimitaajuudesta, sillä sovelluksessa apupumppujen käynnistys- ja pysäytystaajuudet skaalataan koko järjestelmän säätäjän mukaan.

1. 3, 1. 4 Kiihtyvyysaika 1, Hidastuvuusaika 1:

Näillä parametreilla valitaan aika, joka tarvitaan lähtötaajuuden muuttamiseksi asetellusta minimitaajuudesta (par1. 1) aseteltuun maksimitaajuuteen (par1. 2) ja kääntäen.

1. 5 PI -säätäjän vahvistus

Parametri määrittelee PI -säätäjän vahvistuksen. Säätäjän vahvistus on määritelty siten, että 10 %:n muutos eroarvossa aiheuttaa

10.0 Hz:n muutoksen säätäjän lähtöarvossa, kun kun vahvistus on 100 %. Jos säätäjän vahvistus asetetaan nollaksi, se toimii pelkkänä I -säätäjänä.

1. 6 PI-säätäjän I-aika

Määrittelee PI -säätäjän integrointiajan.

1. 7 Virtaraja

Parametri määrittää taajuusmuuttajan suurimman moottorivirran. Estääksesi moottorin ylikuormituksen aseta tämä parametri moottorin nimellis-

virran mukaan.

1. 8 U/f suhteen valinta

Lineaarinen: Moottorijännite muuttuu lineaarisesti taajuuden mukana 0 Hz:stä 0 kentänheikennyspisteeseen (par. 6.3). Kentänheikennyspisteessä

moottorille syötetään nimellisjännite. Katso kuva 4-1. Lineaarista U/f-suhdetta on käytettävä vakiomomenttikäytöissä.

Tätä tehdasasetusta tulee käyttää, ellei ole erityistä syytä muuhun asetukseen.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 8 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Neliöllinen: Moottorin jännite muuttuu neliöllisesti taajuuden kasvaessa 0 Hz:stä 1 kentänheikennyspisteeseen (par.6.3). Kentänheikennyspisteessä ja

sitä suuremmilla taajuuksilla moottorille syötetään nimellisjännite. Katso kuva 4-1.

Moottori on alimagnetoitu kentänheikennyspisteen alapuolella. Se kykenee tuottamaan vähemmän momenttia kuin lineaarisella U/fsuhteella mutta on hiljaisempi. Neliöllistä U/f-suhdetta voidaan käyttää sovelluksissa, joissa momentin tarve kasvaa nopeuden neliössä. Tällaisia ovat mm. keskipakopuhaltimet ja -pumput.

U[V]

Un (Par 6. 4)

Oletusarvo: moottorin nimellisjännite

Lineaarinen

Kentänheikennyspiste

Neliöllinen

Oletusarvo: moottorin nimellistaajuus

(Par. 6. 3)

f[Hz]

UD012K07

Kuva 4-1 Lineaarinen ja neliöllinen U/f käyrä.

Ohjelmoi- U/f-käyrä voidaan ohjelmoida kolmella eri pisteellä. Ohjelmointipatava rametrit on selitetty kappaleessa 5.2. Ohjelmoitavaa U/f-käyrää U/f-käyrä voidaan käyttää, ellei edellisillä asetuksilla saada käyttöön soveltuvaa 2 toimintaa. Katso kuva 4-2.

U[V]

Par 6. 4

Par. 6. 6 (Olet. 10%)

Par. 6. 7 (Olet. 1.3%)

Oletusarvo: moottorin nimellisjännite

Par. 6. 5 (Olet. 5 Hz)

Kentänheikennyspiste

Oletusarvo: moottorin nimellistaajuus

Par. 6. 3

f[Hz]

UD012K08

Kuva 4-2 Ohjelmoitava U/f-käyrä.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 9

Pumppu- ja puhallinautomatiikka vuorottelulla

1. 9 U/f-käyrän optimointi

Automaattinen Moottorijännite muuttuu raskaissa käynnistyksissä automaattisesti momentin tuottamaan riittävästi momenttia kuorman irrotukseen ja moottorin maksimointi pyörimiseen pienillä nopeuksilla. Jännitteen nousu riippuu

moottorityypistä ja -tehosta. Automaattista käynnistysmomentin maksimointia voidaan käyttää sovelluksissa, joissa lähtökitka on suuri, esim. kuljettimissa.

HUOM! Ajettaessa moottoria pienillä taajuuksilla raskaalla momentilla ei

moottorin oma puhallin jäähdytä sitä riittävästi kaikissa olosuhteissa.

Jos moottorin pitää toimia pitkiä aikoja näissä olosuhteissa, kiinnitä erityistä huomiota moottorin jäähdytykseen. Käytä ulkopuolista jäähdytystä — esim. ylimääräistä jäähdytys- puhallinta — jos moottorin lämpötila pyrkii nousemaan liikaa.

1. 10 Moottorin nimellisjännite

Etsi asetusarvo U

moottorin arvokilvestä.

Tämä parametrinasettelu määrää kentänheikennyspisteen jännitteen, parametri 6. 4 saa saman arvon 100% x U

1. 11 Moottorin nimellistaajuus

Etsi asetusarvo f

moottorin arvokilvestä.

Tämän parametrin asettelu määrää kentänheikennyspisteeen, parametri 6. 3, saa saman arvon.

1. 12 Moottorin nimellisnopeus

Etsi asetusarvo n

moottorin arvokilvestä.

1. 13 Moottorin nimellisvirta

Etsi asetusarvo I

moottorin arvokilvestä.

1. 14 Nimellinen verkkojännite

Aseta parametrin arvo verkon nimellisjännitteen mukaan. Parametriarvot on ennalta asetettu CX/CXL2, CX/CXL/CXS4, CX/CXL/CXS5 ja CX6

sarjoissa, katso taulukko 4-1.

1. 15 Parametrien piilottaminen

Määrittelee, mitkä parametriryhmät ovat käytettävissä:

nmotor.

0 = kaikki parametriryhmät näkyviä 1 = vain ryhmä 1 näkyvä

1. 16 Parametrilukko

Määrittelee, ovatko parametriarvot muutettavissa: 0 = parametriarvot ovat muutettavissa 1 = parametriarvot eivät ole muutettavissa

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 10 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

6 Erikoisparametrit, ryhmät 2—9

6.1 Parametritaulukot Ryhmä 2, T ulosignaalien parametrit

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

2. 1 DIA2 oiminta 0—10 1 11 0 = Ei käytössä 20

(liitin 9) 1 = Ulk.vika, sulkeutuva kontakti

2 = Ulk.vika, avautuva kontakti 3 = Käy valmis 4 = Kiihtyv./hidastuvuusajan valinta 5 = Taaksepäin 6 = Ryömintätaajuus 7 = Vian kuittaus 8 = Kiihtyv./hidastuv.toiminnan estoi 9 = DC-jarrutuskäsky 10 = Moottoripotentiometri: YLÖS 11 = Lukitustulo, vuorottelu 1

2. 2 DIA3 toiminta 0—10 1 11 0 = Ei käytössä 21

(liitin 10) 1 = Ulk.vika, sulkeutuva kontakti

2 = Ulk.vika, avautuva kontakti 3 = Käy valmis 4 = Kiihtyv./hidastuvuusajan valinta 5 = Taaksepäin 6 = Ryömintätaajuus 7 = Vian kuittaus 8 = Kiihtyv./hidastuv.toiminnan esto 9 = DC-jarrutuskäsky 10 = Moottoripotentiometri: ALAS 11 = Lukitustulo, vuorottelu 2

2. 3 Analogiatulon U

2. 4U

2. 5U

2. 6 U

2. 7U

2. 8 I

2. 9I

2. 10 I

2. 11 I

2. 12 I

asiakaskoht. minimi 0—100 % 0,01% 0,00 % 21

asiakaskoht. maksimi 0—100 % 0,01% 100,00% 21

signaalin kääntö

signaalin suod.aika 0—10 s 0,01s 0.1s 0 = Ei suodatusta 21

signaali alue 0—211 0 = 0—20 mA 21

asiakaskoht. minimi 0—100 % 0.01 % 0,00 % 21

asiakaskoht. maksimi 0—100 % 0.01 % 100,00% 21

signaalin kääntö

signaalin suod.aika 0—10 s 0,01s 0.1s 0 = Ei suodatusta 22

2. 13 DIB5 toiminta 0—9 1 6 0 = Ei käytössä 22

(liitin 15) 1 = Ulk.vika, sulkeutuva kosketin

alue

0—2

0—1

10 0 = 0—10 V 21

1 = Asiakaskohtainen asettelualue 2 = 2—10 V

1 0 0 = Ei käännetty 21

1 = Käännetty

1 = 4—20 mA 2 = Asiakaskohtainen asettelualue

1 0 0 = Ei käännetty 22

1 = Käännetty

2 = Ulk.vika, avautuva kosketin 3 = Käy valmis 4 = Kiihtyv.-/hidastuvuusajan valinta 5 = Taaksepäin 6 = Ryömintätaajuus 7 = Vian kuittaus 8 = Kiihtyv.-/hidastustoiminnan esto 9 = DC-jarrutuskäsky 10 =PI-säätäjän ohjearvon valinta 11 = Lukitustulo, vuorottelu 3

Huom!

= Parametrin arvoa voi muuttaa vain seis-tilassa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

(Jatkuu)

Vacon Sivu 11

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

2. 14 Moottoripotentiometrin 0,1—2000,0 0,1 10,0 22

laskunopeus Hz/s Hz/s Hz/s

2. 15 PI-säätäjän ohjearvo- 0—612 0 = Jännitetulo U

signaali (paikka A) 1 = Virtatulo Iin (liitin 4)

2. 16 PI-säätäjän oloarvo- 0—7 1 0 0 = Oloarvo 1 23

signaalin valinta 1 = Oloarvo 1 + Oloarvo 2

2. 17 Oloarvo 1 tulo 0—4 1 2 0 = Ei 23

2. 18 Oloarvo 2 tulo 0—4 1 0 0 = Ei 23

2. 19 Oloarvo 1 -320,00 %— 0,01 % 0 % 0 % = Ei minimin skaalausta 23

minimiarvon skaalaus +320,00 %

2. 20 Oloarvo 1 -320,00%— 0,01 % 100 % 100 % = Ei maksimin skaalausta 23

maksimiarvon skaalaus +320,00 %

2. 21 Oloarvo 2 -320,00 %— 0,01 % 0 % 0 % = Ei minimin skaalausta 23

minimiarvon skaalaus +320,00 %

2. 22 Oloarvo 2 -320,00 %— 0,01 % 100 % 100 % = Ei maksimin skaalausta 23

maksimiarvon skaalaus +320,00 %

2. 23 Eroarvon kääntö 0—1 1 0 0 = Ei kääntöä 23

2. 24 PI-säätäjän ohjearvon 0—100,0 s 0,1 s 5s Aika ohjearvon muutokselle

nousuaika

2. 25 PI-säätäjän ohjearvon 0—100,0 s 0,1 s 5s Aika ohjearvon muutokselle

laskuaika

Pumppu- ja puhallinautomatiikka vuorottelulla

2 = Paneelin ohjearvo(ohjearvo r2) 3 = O

hje sisäiseltä moottoripotent.

4 = O

hje sisäiseltä moottoripotent. nollautuu, kun taajuusmuuttaja pysäytetään 5 = Ain1 tulo optiokortilta 6 = Ain2 tulo optiokortilta 7 = Kenttäväyläsignaali

2 = Oloarvo 1 - Oloarvo 2 3 = Oloarvo 1 * Oloarvo 2 4 = MIN (Oloarvo 1, Oloarvo 2) 5 = MAX (Oloarvo 1, Oloarvo 2) 6 = Keskiarvo (Oloarvo 1,Oloarvo 2) 7 = SQRT(Oloar.1) + SQRT(Oloar.2)

1 = Jännitetulo U 2 = Virtatulo Iin (liitin 4) 3 = Ain1 tulo optiokortilta 4 = Ain2 tulo optiokortilta 5 = Kenttäväyläsignaali

1 = Jännitetulo U 2 = Virtatulo Iin (liitin 4) 3 = Ain1 tulo optiokortilta 4 = Ain2 tulo optiokortilta

1 = Eroarvon kääntö

(liitin 2) 23

(liitin 2)

0-100% 24

100-0% 24

Huom! = Parametrin arvoa voi muuttaa vain seis-tilassa.

(Jatkuu)

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 12 Vacon

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

2. 26 Suoran taajuusohjeen 0—410 0 = Jännitetulo U

(Paikka B) signaalin 1 = Virtatulo Iin (liitin 4) valinta 2 = Paneelin ohjearvo

2. 27 Ohjauspaikan B ohjearv. 0—par. 2.28 1 Hz 0 Hz Valitsee taajuuden, mikä vastaa 24

skaalaus, minimiarvo minimiohjearvosignaalia

2. 28 Ohjauspaikan B ohjearv. par 2.28 1 Hz 0 Hz Valitsee taajuuden, mikä vastaa 24

skaalaus, maksimiarvo —f

2. 29 PI-säätäjän ohjearvo- 0—717 0 = Jännitetulo U

signaali 2 1 = Virtatulo Iin (liitin 4)

2. 30 Optikortin Ain1 tulon

kääntö 1 = Käännetty

2. 31 Optikortin Ain1 tulon 0—10 s 0,01s 0.1s 0 = Ei suodatusta 25

suodatusaika

2. 32 Optikortin Ain2 tulon alue 0—210 0 = 0—20 mA 25

2. 33 Optikortin Ain2 tulon

kääntö 1 = Käännetty

2. 34 Optikortin Ain2 tulon 0—10 s 0,01s 0.1s 0 = Ei suodatusta 25

suodatusaika

Pumppu- ja puhallinautomatiikka vuorottelulla

(ohjearvo r1) 3 = O

hje sisäiseltä moottoripotentiom.

4 = O

hje sisäiseltä moottoripotentiom. nollautuu, kun taajuusmuuttaja pysäytetään

maksimiohjearvosignaalia 0 = Skaalaus pois >0 = Skaalattu maksimiarvo

2 = Paneelin ohjearvo (ohjearvo r2) 3 = O

hje sisäiseltä moottoripotent. 4 = O

hje sisäiseltä moottoripotent. nollautuu, kun taajuusmuuttaja pysäytetään 5 = Ain1 tulo optiokortilta 6 = Ain2 tulo optiokortilta 7 = Paneelin ohjearvo (ohjearvo r3) 25

1 = 4—20 mA 2 = 0—10 V

0—1

max

1 0 0 = Ei käännetty 25

(ohjaus) 24

(liitin 2) 25

Huom! = Parametrin arvoa voi muuttaa vain seis-tilassa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 13

Pumppu- ja puhallinautomatiikka vuorottelulla

Ryhmä 3, Lähtö- ja valvontaparametrit

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

3. 1 Analogialähdön sisältö 0—15 1 1 0 = Ei käytössä

1 = Lähtötaajuus (0—f 2 = Moottorinopeus (0—max. nop.) 3 = Lähtövirta (0—2.0 x I 4 =Moottori momentti (0—2 x T 5 = Moottoriteho (0—2 x P 6 = Moottorijännite (0—100%xU 7 = Välipiirin jännite (0—1000 V) 8-10 = Ei käytössä 11 = PI-säätäjän ohjearvo 12 = PI-säätäjän oloarvo 1 13 = PI-säätäjän oloarvo 2 14 = PI-säätäjän eroarvo 15 = PI-säätäjän lähtö

3. 2 Anal.lähdön suod.aika 0,01—10 s 0,01 1,00 26

3. 3 Anal.lähdön kääntö 0—1 1 0 0 = Ei käännetty 26

1 = Käännetty

3. 4 Analogialähdön minimi 0—1 1 0 0 = 0 mA 26

1 = 4 mA

3. 5 Analogialähdön skaala 10—1000 % 1 % 100 % 26

3. 6 Digitaalilähdön sisältö 0—30 1 3 0 = Ei käytössä 27

1 = Valmis 2 = Käy 3 = Vika 4 = Vika käännetty 5 = Vacon ylilämpövaroitus 6 = Ulkoinen vika tai varoitus 7 = Ohjearvovika tai -varoitus 8 = Varoitus 9 = Suunta taaksepäin 10 = Ryömintänopeus valittu 11 = Asetetussa nopeudessa 12 = Moottorisäätäjä käytössä 13 = Lähtötaaj. valvontaraja 1 saav. 14 = Lähtötaaj. valvontaraja 2 saav. 15 = Momentin valvontaraja saav. 16 = Ohjearvon valvontaraja saav. 17 = Ulkoisen jarrun ohjaus 18 = Ohjaus I/O riviliittimiltä 19 = TM lämpötilarajan valvonta 20 = Suunta eri kuin pyyntö 21 = Käänt. ulkoisen jarrun ohjaus 22 = Analogiatulon valvonta 23 = Termistorivika tai -varoitus 24-26 = Ei käytössä 27 = Vuorotteluohjaus 3 28 = Apukäyttö 1 käynnistys 29 = Apukäyttö 2 käynnistys 30 = Apukäyttö 3 käynnistys

3. 7 Relelähdön 1 sisältö 0—31 1 26 0-25= kuten parametri 3. 627

26 = Vuorotteluohjaus 1 27 = Vuorotteluohjaus 4

Skaala 100% 26

)

max

)

nCX

)

nCX

)

nCX

)

28-30= kuten parametri 3. 6 31 = Apukäyttö 4 käynnistys

3. 8 Relelähdön 2 sisältö 0—30 1 26 0-25 =kuten parametri 3. 628

26 = Vuorotteluohjaus 2 27 = Vuorotteluohjaus 5 (tarvitsee lisäkortin) 28-30= kuten parametri 3. 6

Huom! = Parametrin arvoa voi muuttaa vain seis-tilassa. (Jatkuu)

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 14 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

3. 9Lähtötaajuuden valvonta- 0—2 1 0 0 = Ei 28

rajan 1 toiminta 1 = Alaraja

2 = Yläraja

3. 10 Lähtötaajuuden valvonta- 0—f

0,1 Hz 0 Hz 28

max

rajan 1 arvo (par. 1. 2)

3. 11 Lähtötaajuuden valvonta- 0—2 1 0 0 = Ei 28

rajan 2 toiminta 1 = Alaraja

2 = Yläraja

3. 12 Lähtötaajuuden valvonta- 0—f

max

0,1Hz 0 Hz 28

rajan 2 arvo (par. 1. 2)

3. 13 Momentin valvonta- 0—2 1 0 0 = Ei 28

rajan toiminta 1 = Alaraja

2 = Yläraja

3. 14 Momentin valvonta- 0—200 % 1 % 100 % 28

rajan arvo xT

nCX

3. 15 Ohjearvon valvonta- 0—2 1 0 0 = Ei 29

rajan toiminta 1 = Alaraja

2 = Yläraja

3. 16 Ohjearvon valvonta- 0—f

0,1 Hz 0 Hz 29

max

rajan arvo (par. 1. 2)

3. 17 Ulk. jarrun irtikytk. viive 0—100,0 s 1 0,5 s 29

3. 18 Ulk. jarrun päälekytk. viive 0—100,0 s 1 0,5 s 29

3. 19 Taajuusmuuttajan läm- 0—2 1 0 0 = Ei valvontaa 29

pötilarajan valvonta 1 = Alituksen valvonta

2 = Ylityksen valvonta

3. 20 Taajuusmuuttajan läm- -10—+75°C 1 +40°C29

pötilaraja-asett.

3. 21 I/O-laajennuskortin(opt.) 0—7 1 3 Ks. parametri 3. 126

analogialähdön sisältö

3. 22 I/O-laajennuskortin(opt.) 0,01—10 s 0,01 1,00 Ks. parametri 3. 226

anal. lähdön suod. aika

3. 23 I/O-laajennuskortin(opt.) 0—1 1 0 Ks. parametri 3. 326

analogialähdön kääntö

3. 24 I/O-laajennuskortin(opt.) 0—1 1 0 Ks. parametri 3. 426

analogialähdön minimi

3. 25 I/O-laajennuskortin(opt.) 10—1000 % 1 % 100 % Ks. parametri 3. 526

analogialähdön skaala

3. 26 Analogialähdön offset 0—100,00% 0,01 % 0,00 % 30

(perusliitin)

3. 27 I/O-laajennuskortin(opt.) 0—100,00 % 0,01 % 0,00 % 30

analogialähdön offset

3. 28 Analogiatulon valvonta, 0—210 0 = Jännitetulo U

(liitin 2) 30

tulosignaalin valinta 1 = Virtatulo Iin (liitin 4)

2 = Ain1 tulo optiokortilta 3 = Ain2 tulo optiokortilta

3. 29 Analogiatulon valvonta, 0—2 1 0 0 = Ei 30

valvontarajan toiminta 1 = Alaraja

2 = Yläraja

3. 30 Analogiatulon valvonta, 0—100 % 0,1 % 0,0 % 30

valvontarajan arvo

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 15

Pumppu- ja puhallinautomatiikka vuorottelulla

Ryhmä 4, Käytön ohjausparametrit

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

4. 1 Kiih./Hid.rampin 1 muoto 0—10 s 0,1 s 0 0 = Lineaarinen 31

>0 = S-käyrän kiih./hid. aika

4. 2 Kiih./Hid.rampin 2 muoto 0—10 s 0,1 s 0 0 = Lineaarinen 31

>0 = S-käyrän kiih./hid. aika

4. 3 Kiihdytysaika 2 0,1—3000 s 0,1 s 10 s 31

4. 4 Hidastusaika 2 0,1—3000 s 0,1 s 10 s 31

4. 5 Jarrukatkoja 0—1 1 0 0 = Jarrukatkoja ei ole käytössä 31

1 = Jarrukatkoja on käytössä 2 = Ulkoinen jarrukatkoja

4. 6Käynnistystoiminto 0—1 1 0 0 = Kiihdyttäen 32

1 = Vauhtikäynnistys

4. 7Pysäytystoiminto 0—1 1 0 0 = Vapaasti pyörien 32

1 = Hidastaen

4. 8 DC-jarrutusvirta 0,15—1,5 x 0,1 A 0,5 x I

(A)

nCX

4. 9 DC-jarrutusaika/Seis 0—250,00 s 0,01 s 0 s 0 = DC-jarru on pois 33

4. 10 DC-jarrutuksen alkamis- 0,1 Hz 1,5 Hz 34

taajuus hidastuksessa

4. 11 DC-jarrutusaika/Käy0—250,00 s 0,01 s 0 s 0 = DC-jarru on käynnissä 34

4. 12 Ryömintätaajuusohje f

—f

min

(1. 1) (1. 2)

max

0,1 Hz 10,0 Hz 34

nCX

Huom! = Parametrin arvoa voi muuttaa vain seis-tilassa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 16 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Ryhmä 5, Estotaajuuksien parametrit

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

5. 1 Estotaajuusalue 1 0—f

0,1 Hz 0 Hz 34

max

alaraja (1.2)

5. 2 Estotaajuusalue 2 0—f

0,1 Hz 0 Hz 0 = Estotaajuusalue 1ei ole 34

max

yläraja (1.2) toiminnassa

5. 3 Estotaajuusalue 2 0—f

0,1 Hz 0 Hz 34

max

alaraja (1.2)

5. 4 Estotaajuusalue 2 0—f

0,1 Hz 0 Hz 0 = Estotaajuusalue 2 ei ole 34

max

yläraja (1.2) toiminnassa

5. 5 Estotaajuusalue 3 0—f

0,1 Hz 0 Hz 34

max

alaraja (1.2)

5. 6 Estotaajuusalue 3 0—f

0,1 Hz 0 Hz 0 = Estotaajuusalue 3 ei ole 34

max

yläraja (1.2) toiminnassa

Ryhmä 6, Moottorin ohjausparametrtit

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

6. 1 Moottorin ohjaus- 0—1 1 0 0 =Taajuusohjaus 34

tapa 1 = Nopeusohjaus

6. 2 Kytkentätaajuus 1—16 kHz 0,1 kHz 10/3,6 kHz Riippuvainen kW:sta 35

6. 3 Kentänheikennyspiste 30—500 Hz 1 Hz Param. 35

1. 11

6. 4Jännite kentän- 15 —200 % 1 % 100 % 35

heikennyspisteessä x U

nmot

6. 5 U/f-käyrän keski- 0—500 Hz 0,1 Hz 0 Hz 35

pisteen taajuus

6. 6 U/f-käyrän keski- 0—100% 0,01% 0 % 35

pisteen jännite x U

nmot

6. 7Lähtöjännite 0—100% 0,01% 0 % 35

nollataajuudella x U

nmot

6. 8 Ylijännitesäätäjä 0—111 0 = Säätäjä ei ole toiminnassa 36

1 = Säätäjän toiminta sallittu

6. 9 Alijännitesäätäjä 0—111 0 = Säätäjä ei ole toiminnassa 36

1 = Säätäjän toiminta sallittu

Huom! = Parametrin arvoa voi muuttaa vain seis-tilassa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 17

Pumppu- ja puhallinautomatiikka vuorottelulla

Ryhmä 7, Suojaukset

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

7. 1 Analogiatulojen 0—3 1 2 0 = Ei toimintaa 36

4 mA valvonta 1 = Varoitus

2 = Vika, pysähtyy parametrin

4.7 mukaan 3 = Vika, pysähtyy vapaasti pyörien

7. 2 Vaste ulkoiseen vikaan 0—3 1 0 0 = Ei toimintaa 36

1 = Varoitus 2 = Vika, pysähtyy parametrin

4.7 mukaan 3 = Vika, pysähtyy vapaasti pyörien

7. 3 Moottorin vaihevahti 0—2 2 2 0 = Ei toimintaa 36

2 = Vika

7. 4 Maasulkusuojaus 0—2 2 2 0 = Ei toimintaa 36

2 = Vika

7. 5 Moottorin lämpösuoja 0—2 1 2 0 = Ei toimintaa 37

1 = Varoitus 2 = Vika

7. 6 Moottorin lämpösuojan 50,0—150 % 1,0 % 100,0 % 37

kulmapisteen virta x I

7. 7 Moottorin lämpösuojan 10,0—150 % 1,0 % 45,0 % 38

nollataajuuden virta x I

7. 8 Moottorin lämpösuojan 0,5—300,0 0,5 Oletusarvo on asetettu moottorin 38

aikavakiot minutes min. nimellisvirran mukaan

7. 9 Moottorin lämpösuojan 10 - 500 Hz 1 Hz 35 Hz 39

kulmapisteen taajuus

7. 10 Jumisuoja 0—2 1 1 0 = Ei toimintaa 39

7. 11 Jumivirtaraja 10,0—200% 1,0% 130,0% 40

7. 12 Jumiaika 2,0—120 s 1,0 s 15,0 s 40

7. 13 Maksimi jumitaajuus 1—f

7. 14 Alikuormitussuoja, 0—2 1 0 0 = Ei toimintaa 41

toiminto 1 = Varoitus

7. 15 Alikuormitussuoja, 20,0—150 % 1,0 % 50,0% 41

kent. heik. alueen kuorma x T

7. 16 Alikuormitussuoja, 10,0—150,0% 1,0 % 10,0% 41

nollataajuuden kuorma x T

7. 17 Alikuormitussuoja, 2,0—600,0 s 1 ,0 s 20,0s 41

7. 18 Syöttöjännitteen 0—2 2 2 0 = Ei toimintaa 42

vaihevahti 2 = Vika

7. 19 I/O-laajennuskortin 0—2 1 2 0 = Ei toimintaa 42

termistoritulo 1 = Varoitus

nMOTOR

x I

nMOTOR

max

1 = Varoitus 2 = Vika

1 Hz 25 Hz 40

2 = Vika

7.20 Kenttäväylä vika 0 -2 1 2 0= Ei toiminta 42 1= Varoitus 2= Vika

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 18 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Ryhmä 8, Automaattisen jälleenkäynnistyksen parametrit

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

8. 1 Autom.jälleenkäynn.: 0—10 1 2 0 = Ei toiminnassa 42

yritysten lukumäärä

8. 2 Autom.jälleenkäynn.: 1—6000 s 1 s 30 s 42

yritysaika

8. 3 Autom.jälleenkäynn.: 0—1 1 0 0 = Kiihdyttäen 43

käynnistysmuoto 1 = Vauhtikäynnistys

8. 4 Autom.jälleenkäynn. 0—1 1 1 0 = Ei 43

alijänniteviassa 1 = Kyllä

8. 5 Autom.jälleenkäynn. 0—1 1 1 0 = Ei 43

ylijänniteviassa 1 = Kyllä

8. 6 Autom.jälleenkäynn. 0—1 1 1 0 = Ei 43

ylivirtaviassa 1 = Kyllä

8. 7 Autom.jälleenkäynn. 0—1 1 1 0 = Ei 43

4 mA valvonnassa 1 = Kyllä

8. 8 Autom.jälleenkäynn. 0—1 1 1 0 = Ei 43

yli/alilämpöviassa 1 = Kyllä

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 19

Pumppu- ja puhallinautomatiikka vuorottelulla

Ryhmä 9, Pumppu- ja puhallinautomatiikan erkoisparametrit

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

9. 1 Apukäyttöjen lukumäärä 0—4 11 44

9. 2 Apukäyttö 1:n käynnistys- f

raja 120/500 jolla 1. apukäyttö käynnistyy

9. 3 Apukäyttö 1:n pysäytys- f

raja Par. 9.2 jolla 1. apukäyttö pysähtyy

9. 4 Apukäyttö 2:n käynnistys- f

raja 120/500 jolla 2. apukäyttö käynnistyy

9. 5 Apukäyttö 2:n pysäytys- f

raja Par. 9.4 jolla 2. apukäyttö pysähtyy

9. 6 Apukäyttö 3:n käynnistys- f

raja 120/500 jolla 3. apukäyttö käynnistyy

9. 7 Apukäyttö 3:n pysäytys- f

raja Par. 9.6 jolla 3. apukäyttö pysähtyy

9. 8 Apukäyttö 4:n käynnistys- f

raja 120/500 jolla 4. apukäyttö käynnistyy

9. 9 Apukäyttö 4:n pysäytys- f

raja Par. 9.8 jolla 4. apukäyttö pysähtyy

9. 10 Apukäyttöjen käynnistys- 0—300,0 s 0,1 s 4,0 s 44

viive

— 0,1 Hz 51,0 Hz Säädettävänmoottorin taajuus, 44

min

— 0,1 Hz 10,0 Hz Säädettävän moottorin taajuus, 44

min

— 0,1 Hz 51,0 Hz Säädettävän moottorin taajuus, 44

min

— 0,1 Hz 10,0 Hz Säädettävän moottorin taajuus, 44

min

— 0,1 Hz 51,0 Hz Säädettävän moottorin taajuus, 44

min

— 0,1 Hz 10,0 Hz Säädettävän moottorin taajuus, 44

min

— 0,1 Hz 51,0 Hz Säädettävän moottorin taajuus, 44

min

— 0,1 Hz 10,0 Hz Säädettävän moottorin taajuus, 44

min

9. 11 Apukäyttöjen pysäytys- 0—300,0 s 0,1 s 2,0 s 44

viive

9. 12 Ohjearvoaskel apuk. 1:n 0—100,0 % 0,1 % 0,0 % % ohjearvon maksimista 45

käynnistyksen jälkeen

9. 13 Ohjearvoaskel apuk. 2:n 0—100,0 % 0,1 % 0,0 % % ohjearvon maksimista 45

käynnistyksen jälkeen

9. 14 Ohjearvoaskel apuk. 3:n 0—100,0 % 0,1 % 0,0 % % ohjearvon maksimista 45

käynnistyksen jälkeen

9. 15 Ohjearvoaskel apuk. 4:n 0—100,0 % 0,1 % 0,0 % % ohjearvon maksimista 45

käynnistyksen jälkeen

9. 16 Lepotaajuus 0—120/500 0,1 Hz 10,0 Hz Taajuus, jonka alle säädettävän46

Hz moottorin taajuus on laskettava

ennen lepoviiveen laskennan aloittamista ( 0,0 = toim. ei käytössä)

9. 17 Lepoviive 0—3000,0 s 0,1 s 30,0 s Aika, jonka taajuuden tulee olla alle 46 par. 9. 16 ennen taajuusmuuttajan pysäytystä

9. 18 Havahtumisraja 0—100,0 % 0,1 % 25,0 % Uudelleenkäynnistysraja kun 46 taajuusmuuttaja on pysäytetty lepotoiminnolla

9. 19 Havahtumistoiminta 0—3 1 0 0 = Havahtuminen rajan alituksesta 46 Raja % oloarvon maks. arvosta 1 = Havahtuminen rajan ylityksestä Raja % oloarvon maks. arvosta 2 = Havahtuminen rajan alituksesta Raja % ohjearvon sen hetkisestä arvosta 3 = Havahtuminen rajan ylityksestä Raja % ohjearvon sen hetkisestä arvosta

Huom! = Parametrin arvoa voi muuttaa vain seis-tilassa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 20 Vacon

Nro. Parametri Alue Askel Oletus Asiakas Määritelmä Sivu

9. 20 PI-säätäjän ohitus 0—1 1 0 1 = PI-säätäjä ohitettu 48

9. 21 Analogiatulon valinta 0—4 1 0 0 =Toiminto ei käytössä 49 tulopaineen mittaukselle 1 = Jännitetulo U

9. 22 Tulopaineen yläraja 0—100,0% 0,1 % 30,0 % Prosentteja tulopaineen mittauk- 49

9. 23 Tulopaineen alaraja 0—100,0% 0,1 % 20,0 % Prosentteja tulopaineen mittauk- 49

9. 24 Lähtöpaineen pudotuk- 0—100,0% 0,1 % 30,0 % Määrä on prosentteja ohjearvon 49 sen määrä maksimiarvosta

9. 25 Taajuuden pudotusviive 0—300,0 s 0,1 s 0,0 s 0,0 = ei viivettä 50 apukäytön käynnistyk- 0,1 - 299,0 = viive arvo sen jälkeen 300,0 = ei taajuuden pudotusta

9. 26 Taajuuden nostoviive 0—300,0 s 0,1 s 0,0 s 0,0 = ei viivettä 50 apukäytön pysäytyksen 0,1 - 299,0 = viive arvo jälkeen 300,0 = ei taajuuden nostoa

9. 27 Vuorottelutapa 0—2 1 2 0 = Vuorottelu ei ole käytössä 51

9. 28 Vuorottelun aikaväli 0—3000 h 0,1 h 50,0 h 0 = testaus, aikaväli 40 s 52

Pumppu- ja puhallinautomatiikka vuorottelulla

2 = Virtatulo I 3 = Ain1 tulo optiokortilta 4 = Ain2 tulo optiokortilta

sen maksimiarvosta

1 = Vuorottelu vain apukäytöillä 2 = Vuorottelu kaikilla käytöillä

9. 29 Vuorottelun taso, 0—4 10 Määrittelee montako apukäyttöä 53 apukäytöt voi olla käynnissä kun vuorottelu

aloitetaan

9. 30 Vuorottelun taso, 0—f säädetyn käytön taajuus taajuuden, jonka alapuolella

9. 31 Vuorottelu, lukitukset 0—1 1 1 0 = ei käytössä 54

9. 32 Oloarvon erikoisnäyttö 0—32000 1 0 55 minimiarvo (V26)

9. 33 Oloarvon erikoisnäyttö 0—32000 1 100 55 maksimiarvo (V26)

9. 34 Oloarvon erikoisnäyttö 0—3 1 1 55 desimaalien lukumäärä

9.35 Lukitusten päivitys 0—111 Päivityshetki lukitustiedon tullessa

0,1 Hz 40,0 Hz Määrittelee säädetyn käytön 53

max

taajuuen on oltava kun vuorottelu aloitetaan

0,0 Hz = vuorottelu vain Seis tai Lepotilassa

1 = käytössä

voimaan Käy-tilan aikana 0 = Päivitys vuorotteluajan jälkeen/Seis-tilassa 1 = Päivitys heti

Taulukko 6-1 Erikoisparametrit, Ryhmät 2—9.

Huom! = Parametrin arvoa voi muuttaa vain seis-tilassa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 21

Pumppu- ja puhallinautomatiikka vuorottelulla

Ryhmä 10, Kenttäväyläparametrit

Nro Parametri Alue Askel Oletus Kuvaus Sivu

10.1 Kentt v yl ohjauksen valinta

10.3 MODBUS-slave -osoite 1 247 1 1

10.4 Tiedonsiirtonopeus 1 7 1 6 1 = 300 baud

10.5 MB-pariteetin tyyppi 0 2 1 0 0 = None

10.6 Modbusin aikakatkaisu 0 3600 s 1 s 0 s 0 = Ei aikakatkaisua

10.7 Profibus-slave -osoite 2 126 1 2

10.8 Profibusin tiedonsiirtonopeus 1 10 1 10 1 = 9,6 kbaud

10.9 Profibusin PPO-tyyppi 1 4 1 1 1 = PPO 1

10.10 Profibusin prosessidata 1 0 99 1 1

10.11 Profibusin prosessidata 2 0 99 1 2

10.12 Profibusin prosessidata 3 0 99 1 3

10.13 Profibusin prosessidata 4 0 99 1 99

10.14 LonWorks Service Button 0 1 1 0

0 1 1 0 0 = Ohjaus I/O-liittimilt

1 = Ohjaus kentt v yl lt

2 = 600 baud 3 = 1200 baud 4 = 2400 baud 5 = 4800 baud 6 = 9600 baud 7 = 19200 baud

1 = Even 2 = Odd

2 = 19,2 kbaud 3 = 93,75 kbaud 4 = 187,5 kbaud 5 = 500 kbaud 6 = 1,5 Mbaud 7 = 3 Mbaud 8 = 6 Mbaud 9 = 12 Mbaud 10 = AUTO

2 = PPO 2 3 = PPO 3 4 = PPO4

Taulukko 6-2 Kenttäväyläparametrit, Ryhmä 10

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 22 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

6.2 Ryhmien 2—9 parametrien kuvaus

2. 1 DIA2 toiminto 1: Ulkoinen vika, sulk. kosketin = vika näytetään ja moottori pysähtyy, kun

kosketin sulkeutuu

2: Ulkoinen vika, avautuva kosk. = vika näytetään ja moottori pysähtyy, kun

kosketin avautuu

3: Käy valmis kosketin avoin = moottorin käynnistäminen on estetty

kosketin sulk. = moottori on käynnistettävissä

4: Kiihd. / Hid. kosketin avoin = kiihdytys-/hidastusaika 1 valittu

ajan valinta kosketin sulk. = kiihdytys-/hidastusaika 2 valittu

5: Taakse kosketin avoin = eteen

kosketin sulk. = taakse

Jos 2:een tai useampaan tuloon on ohjelmoitu suunta taaksepäin ja yksi niistä on aktiivinen, on suunta taaksepäin

6: Ryömintätaaj. kosketin sulk. = ryömintätaajuus valittu taajuusohjeeksi 7: Vikakuittaus kosketin sulk. = kuittaa kaikki viat 8: Kiihd./Hid. toiminnat estetty

kosketin sulk. = lopettaa kiihdyttämisen ja hidastamisen

kunnes kosketin avataan

9: DC-jarrutuskäsky

kosketin sulk. = DC-jarrutus toimii kunnes kosketin

avataan, katso kuva 6-1. DC-jarruvirta asetetaan parametrilla 4. 8.

10: Moottoripot. metri YLÖS

kosketin sulk. = Ohjearvo kasvaa, kunnes kosketin avataan.

11: Lukitustulo, vuorottelu 1

Lähtötaajuus

DIA3

KÄY SEIS

DIA3: DC-jarrun ohjaustulo, seis-ohjelmointi = hidastaen

Lähtötaajuus

DIA3

KÄY

Kuva 6-1 DIA3 DC-jarrun aktivointitulona:

SEIS

DIA3: DC-jarrun ohjaustulo, seis-ohjelmointi = vapaasti pyörien

a) seis-ohjelmointi=hidastaen b)seis-ohjelmointi=vapaasti pyörien

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Param. 4. 10

UD012K32

Vacon Sivu 23

Pumppu- ja puhallinautomatiikka vuorottelulla

kontakti sulk. = Vuorottelukäyttö 1:n lukitus päällä

2. 2 DIA3 toiminto Valinnat samat kuin parametrilla 2.1 paitsi : 10: Moottoripotentiom. ALAS

kosketin sulk.= Ohjearvo laskee, kunnes kosketin avataan

2. 3 U

signaalialue

0 = signaalialue 0—10 V 1 = asiakaskohtainen asettelualue asiakaskohtaisesta minimistä (par. 2. 4) asiakaskohtaiseen maksimiin (par. 2. 5) 2 = signaalialue 2—10 V

2. 4 U

asiakaskohtainen minimi/maksimi

2. 5 Näillä parametreilla voit asettaa U

Minimin asetus: Aseta Uin signaali minimitasolleen, valitse parametri 2. 4, paina

Enter-painiketta

Maksimin asetus:Aseta Uin signaali maksimitasolleen, valitse parametri 2. 5,

paina Enter-painiketta

Huom: Parametriarvot voidaan asetella vain tällä menetelmällä (ei nuoli ylös- /

nuoli alas-painikkeilla).

2. 6 U

signaalin kääntö

Parametri , 2.6 - 1 ei kääntöä analogiselle U

2. 7 U

signaalin suodatusaika

-signaalille.

Suodattaa häiriöitä analogisesta U

-signaalista.

Pitkä suodatusaika hidastaa ohjauksen vasteaikaa. Katso kuva 6-2.

signaalialueen mihin tahansa välillä 0—10 V.

100%

63%

Suodattamaton signaali

Suodatettu signaali

Par. 2. 7

Kuva 6-2 Uin-signaalin suodatus.

2. 8 Analogiatulon Iin signaalialue

0 = 0—20 mA 1 = 4—20 mA 2 = asiakaskoht. signaalialue

2. 9 Analogiatulon Iin asiakaskohtainen minimi/maksimi

2. 10

Näillä parametreilla voit asettaa I

signaalialueen mihin tahansa välillä 0—20 mA.

Katso parametrit 2. 4 ja 2. 5 .

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

t [s]

UD012K15

Sivu 24 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

2. 11 Analogiatulon I

Parametri 2. 11 = 0, ei analogiasignaalin I

kääntöä.

Parametri 2. 11 = 1, analogiasignaalin I

kääntö.

2. 12 Analogiatulon I

Suodattaa häiriöitä analogisesta tulosignaalista I aika hidastaa ohjauksen vasteaikaa. Katso kuva 6-3.

Kuva 6-3 Analogiatulon Iin suo-

datusaika.

2. 13 DIA5 toiminto 1: Ulkoinen vika, sulk. kosketin = vika näytetään ja moottori pysähtyy, kun

2: Ulkoinen vika, avautuva kosk. = vika näytetään ja moottori pysähtyy, kun

3: Käy valmis kosketin avoin = moottorin käynnistäminen on estetty

kääntö

suodatusaika

. Pitkä suodatus-

Suodattamaton signaali

100%

63%

Par. 2. 12

kosketin sulkeutuu

kosketin avautuu

kosketin sulk. = moottori on käynnistettävissä

Suodatettu signaali

t [s]

UD012K30

4: Kiihd. / Hid. kosketin avoin = kiihdytys-/hidastusaika 1 valittu

ajan valinta kosketin sulk. = kiihdytys-/hidastusaika 2 valittu

5: Taakse kosketin avoin = eteen

kosketini sulk. = taakse taaksepäin ja jos yksi niistä on aktiivinen

6: Ryömintätaaj. kosketin sulk. = ryömintätaajuus valittu taajuusohjeeksi 7: Vikakuittaus kosketin sulk. = kuittaa kaikki viat 8: Kiihd./Hid. toiminnat estetty

kosketin sulk. = lopettaa kiihdyttämisen ja hidastamisen,

kunnes kosketin avataan

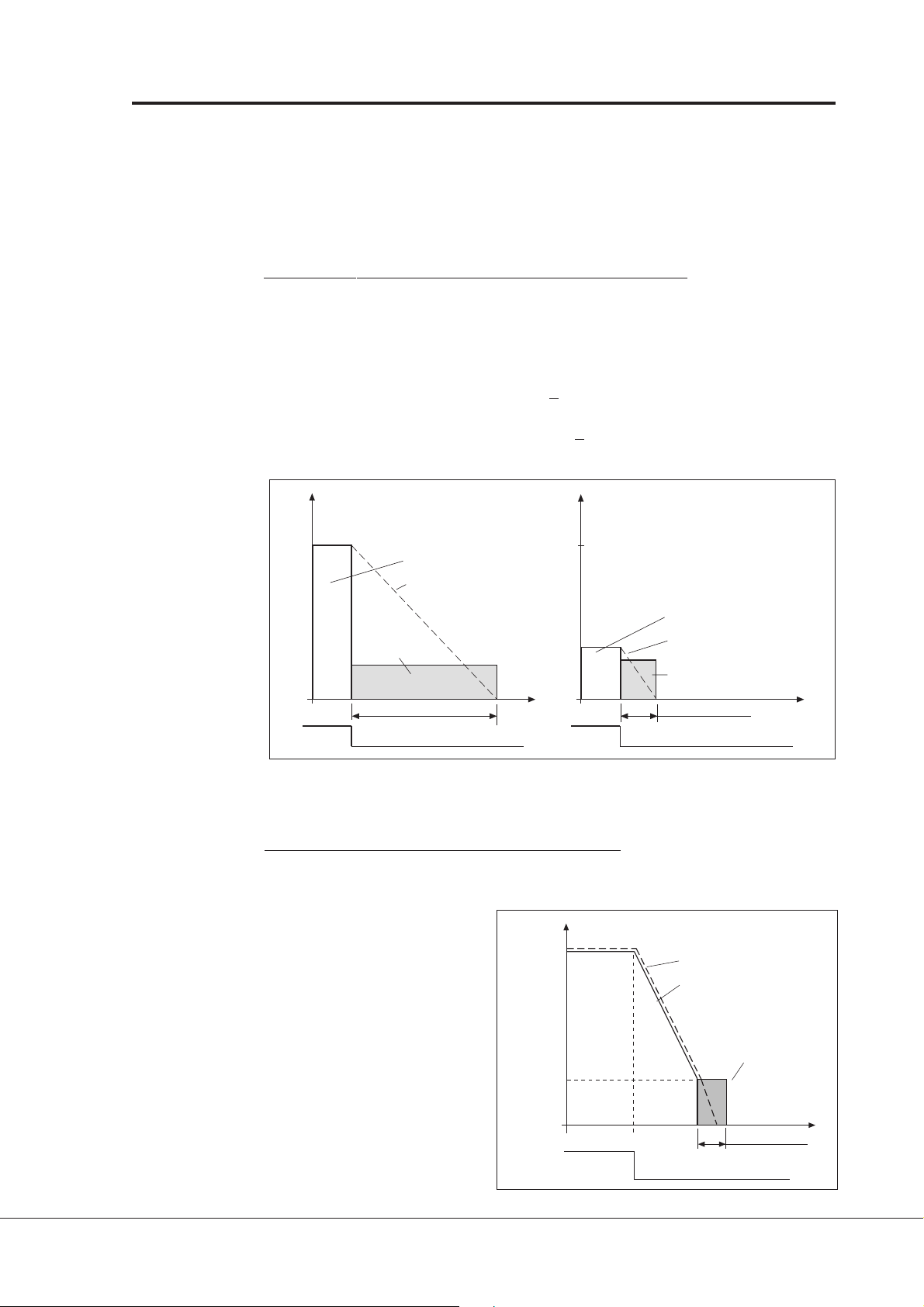

9: DC-jarrutuskäsky

kosketin sulk. = DC-jarrutus toimii, kunnes kontakti avataan,

katso kuva 6-1. Dc-jarruvirta asetetaan parametrilla 4. 8

10: PI-säätäjän ohjearvon valinta

kosketin sulk. = ohjearvo 2 käytössä (valittu par.2.29)

11: Lukitustulo, vuorottelu 3

kontakti sulk. = Vuorottelukäyttö 3:n lukitus päällä.

2. 14 Moottoripotentiometrin laskentanopeus

Määrittelee, kuinka nopeasti ohjearvo muuttuu moottoripotentiometriohjausta käytettäessä.

Jos 2 tai useampia tuloja on ohjelmoitu

suunta on taaksepäin

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 25

Pumppu- ja puhallinautomatiikka vuorottelulla

2. 15 PI-säätäjän ohjearvosignaali (Paikka A) 0 Analogien jänniteohje liitimiltä 2—3, esim. potentiometriohje

1 Analoginen virtaohje liittimiltä 4—5, esim. signaalimuunnin 2 Paneelin ohjearvo r2, asetellaan paneelin ohjearvosivulla (ref),katso kapp.6 3 Taajuusohjetta muutetaan digitaalituloilla DIA2 ja DIA3.

- kytkin tulossa DIA2 suljettu = taajuusohje kasvaa

- kytkin tulossa DIA3 suljettu = taajuusohje vähenee Taajuusohjeen muutosnopeus voidaan asettaa parametrilla 2. 3.

4 Sama toiminta kuin valinnalla 3, mutta taajuusohje asetetaan aina

minimitaajuuteen (par. 1. 1) kun taajuusmuuttaja pysäytetään. Kun parametrin 1.5 arvoksi on asetettu 3 tai 4 parametrien 2. 1 arvoksi muuttuu automaattisesti 4 ja 2. 2 arvoksi muuttuu automaattisesti 10.

5 Analoginen jännitesignaali I/O-laajennuskortin liittimiltä 202—203 6 Analoginen signaali I/O-laajennuskortin liittimiltä 204—205

- virtaviesti Vacon CX 100 OPT

- jänniteviesti Vacon CX 102 OPT

7 Signaali kenttäväylältä

2. 16 PI-säätäjän oloarvosignaalin valinta 0 Oloarvo 1

1 Oloarvo 1:n ja Oloarvo 2:n summa 2 Oloarvo 1:n ja Oloarvo 2:n erotus 3 Oloarvo 1:n ja Oloarvo 2:n tulo 4 Pienempi signaali Oloarvo 1:sta ja Oloarvo 2:sta on oloarvo 5 Suurempi signaali Oloarvo 1:sta ja Oloarvo 2:sta on oloarvo 6 Oloarvo 1 ja Oloarvo 2 signaalien keskiarvo 7 Oloarvo 1:n ja Oloarvo 2:n neliöjuurten summa

2. 17 Oloarvotulo 1

2. 18 Oloarvotulo 2 0 Ei signaalin valintaa

1 Analogien jänniteviesti liitimiltä 2—3, 2 Analoginen virtaviesti liittimiltä 4—5, esim. signaalimuunnin 3 Analoginen jänniteviesti I/O-laajennuskortin liittimiltä 202—203 4 Analoginen signaali I/O-laajennuskortin liittimiltä 204—205

- virtaviesti Vacon CX 100 OPT

- jänniteviesti Vacon CX 102 OPT

5 Signaali kenttäväylältä

2. 19 Oloarvo 1 minimin skaalaus

Asettaa Oloarvo 1:n skaalauksen minimipisteen, katso kuva 6-4.

2. 20 Oloarvo 1 maksimin skaalaus

Asettaa Oloarvo 1:n skaalauksen maksimipisteen, katso kuva 6-4.

2. 21 Oloarvo 2 minimin skaalaus

Asettaa oloarvo 2:n skaalauksen minimipisteen, katso kuva 6-4.

2. 22 Oloarvo 2 maksimin skaalaus

Asettaa oloarvo 2:n skaalauksen maksimipisteen, katso kuva 6-4.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 26 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Skaalattu oloarvo [%]

100

Par. 2. 19 = 30% Par. 2. 20 = 80%

0 0 4

Oloarvotulo [%]

1008030

10,0 V

8,03,0

16,0

6,0 8,8 20,0 mA

16,8

20,0 mA

(15,3 mA)

-30

76,5

(3,5 mA)

2. 23 Eroarvon kääntö

Tällä parametrilla voidaan kääntää PI-säätäjän eroarvo ja siten PI-säätäjän toiminta ts. kun eroarvo kasvaa, pienenee lähtötaajuus.

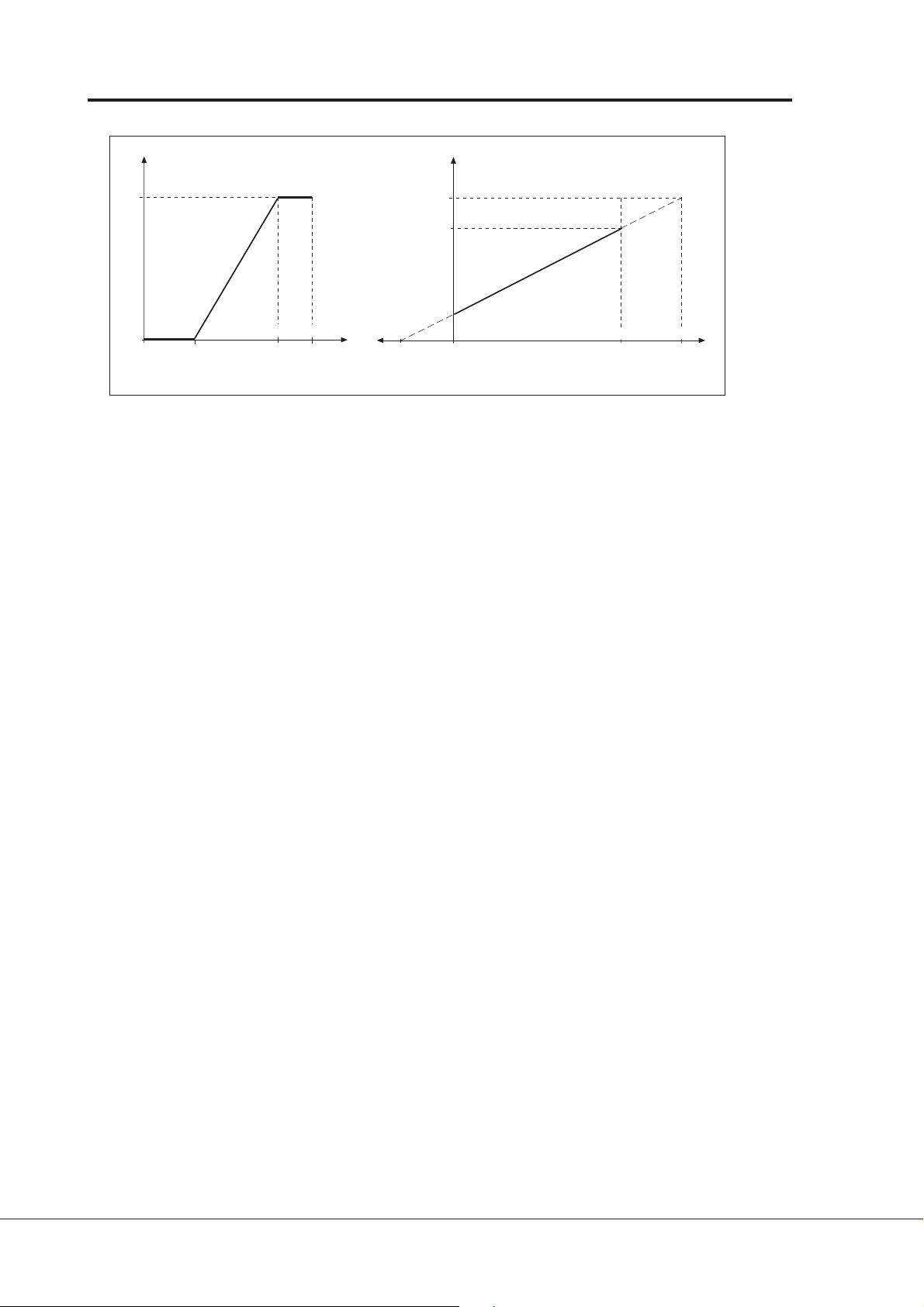

Kuva 6-4 Esimerkkejä PI-säätäjän oloarvon skaalauksesta.

2. 24 PI-säätäjän ohjearvon nousuaika

2. 25 PI-säätäjän ohjearvon laskuaika

Parametreilla voidaan asettaa PI-säätäjän ohjearvon muutosnopeudet 0:sta 100 %:iin ja päinvastoin. Näin voidaan hidastaa ohjearvon liian nopeita muutoksia esim. käynnistystilanteessa.

Skaalattu oloarvo [%]

100

Par. 2. 19 = -30% Par. 2. 20 = 140%

17,7

0 0 4

100 140

10,0 V 20,0 mA 20,0 mA

Oloarvotulo [%]

UD012K34

2. 26 Suoran taajuusohjeen (Paikka B) signaalin valinta 0 Analoginen jänniteohje liitimiltä 2—3, esim. potentiometriohje

1 Analoginen virtaohje liittimiltä 4—5, esim. signaalimuunnin 2 Paneelin ohjearvo r2, asetellaan paneelin ohjearvosivulla (ref) 3 Taajuusohjetta muutetaan digitaalituloilla DIA2 ja DIA3.

- kytkin tulossa DIA2 suljettu = taajuusohje kasvaa

- kytkin tulossa DIA3 suljettu = taajuusohje vähenee Taajuusohjeen muutosnopeus voidaan asettaa parametrilla 2. 3.

4 Sama toiminta kuin valinnalla 3, mutta taajuusohje asetetaan aina minimi-

taajuuteen (1.1), kun taajuusmuuttaja pysäytetään. Kun parametrin 1.5 arvoksi on asetettu 3 tai 4 parametrien 2. 1arvoksi muuttuu automaattisesti 4 ja 2. 2 arvoksi muuttuu automaattisesti 10.

2. 27, Ohjauspaikan B minimin ja maksimin skaalaus

2. 28 Asetusrajat: 0 < par. 2. 27 < par. 2. 28 < par. 1. 2.

Jos par. 2. 28 = 0 skaalaus ei ole toiminnassa. Katso kuvat 6-5 ja 6-6.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 27

Pumppu- ja puhallinautomatiikka vuorottelulla

Par. 2. 28

Par. 2. 27

Lähtötaajuus

Maks. taajuus, par 1. 2

Min. taajuus, par 1. 1

100

Analogiatulo [V]

UD012K35

Lähtötaajuus

Maks. taajuus, par 1. 2

Min. taajuus, par 1. 1

Kuva 6-5 Ohjauspaikan B Kuva 6-6 Ohjauspaikan B ohjearvon ohjearvon skaalaus. skaalaus, par. 2. 28 = 0.

2. 29 PI-säätäjän ohjearvosignaali 2 (Paikka A)

Ohjearvo 2 on aktiivinen, kun digitaalitulo DIA5 on aktiinen ja se on ohjelmoitu PIsäätäjän ohjearvon valinnaksi (par. 2.13).

0 Analogien jänniteohje liitimiltä 2—3, esim. potentiometriohje 1 Analoginen virtaohje liittimiltä 4—5, esim. signaalimuunnin 2 Paneelin ohjearvo r2, asetellaan paneelin ohjearvosivulla (REF) 3 Taajuusohjetta muutetaan digitaalituloilla DIA2 ja DIA3.

- kytkin tulossa DIA2 suljettu = taajuusohje kasvaa

- kytkin tulossa DIA3 suljettu = taajuusohje vähenee Taajuusohjeen muutosnopeus voidaan asettaa parametrilla 2. 14.

4 Sama toiminta kuin valinnalla 3, mutta taajuusohje asetetaan aina

5 Analoginen jänniteohje I/O-laajennuskortin liittimiltä 202—203 6 Analoginen signaali I/O-laajennuskortin liittimiltä 204—205

- virtaviesti Vacon CX 100 OPT

- jänniteviesti Vacon CX 102 OPT

7 Paneelin ohjearvo r3, asetellaan paneelin ohjearvosivulla (REF)

100

Analogiatulo [V]

UD01K13

2. 30 Ain1

signaalin kääntö (I/O-laajennuskortti)

Parametri 2. 30 = 0, ei kääntöä

2. 31 Ain1

signaalin suodatusaika

Suodattaa häiriöitä analogisesta Ain1

-signaalista. Pitkä suodatusaika hidastaa

ohjauksen vasteaikaa.

2. 32 Ain2 tulon (I/O-laajennuskortti) signaalialue

0 = 0—20 mA 1 = 4—20 mA 2 = 0-10 V (asetettava kun 102 OPT käytössä)

2. 33 Ain2

signaalin kääntö (I/O-laajennuskortti)

Parametri 2. 33 = 0, ei kääntöä

2. 34 Ain2

signaalin suodatusaika

Suodattaa häiriöitä analogisesta Ain2

-signaalista. Pitkä suodatusaika hidastaa

ohjauksen vasteaikaa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 28 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

3. 1 Analogialähdön sisältö

Parametrilla valitaan analogialähdön sisältö. Ks.taulukko s.13.

3. 2 Analogialähdön suodatusaika

Suodattaa analogialähtöä. Katso kuva 6-7.

Kuva 6-7 Analogialähdön

suodatus.

3.3 Analogialähdön kääntö

Kääntää analogialähtösignaalin:

max. lähtösign. = minimi asetusarvo min. lähtösign. = max. asetusarvo

100%

63%

Analog. lähtövirta

20 mA

12 mA

10 mA

Suodattamaton signaali

Suodatettu signaali

t [s]

Par. 3. 2

UD012K16

Param. 3. 5 = 50%

Kuva 6-8 Analogialähdön

kääntö.

3. 4 Analogialähdön minimi

Määrittelee analogialähdön ole- maan joko 0 mA tai 4 mA (elävä nolla ). Katso kuva 6-9.

3. 5 Analogialähdön skaalaus

Analogialähdön skaalaus. Katso kuva 6-9.

Signaali Signaalin max.arvo Lähtötaajuus Maks. taajuus (p. 1. 2)

Lähtövirta 2 x I Moott. nopeus Maks. nop. (nn x f Momentti 2 x T Moott. teho 2 x P Moott. jännite 100% x U Välip. jännite 1000 V PI-ohjearvo 100 % x ohjearvo maks. PI-oloarvo 1 100 % x oloarvo1 maks. PI-oloarvo 2 100 % x oloarvo2 maks. PI-eroarvo 100 % x eroarvo maks.

PI-lähtö 100 % x PI-lähtö maks.

Kuva 6-9 Analogialähdön

nCX

nmoottori

skaalaus.

max/fn

Param. 3. 5

4 mA

Param. 3. 5

0 mA

Analog.

)

lähtövirta

20 mA

12 mA

10 mA

Par. 3. 4 = 1

4 mA

Par. 3. 4 = 0

0 mA

= 200%

0.5

Param. 3. 5 = 200%

0.5

= 100%

Param. 3. 1:lla valittu signaalin maks. arvo

1.0

UD012K17

Param. 3. 5 = 100%

Param. 3. 5 = 50%

Param. 3. 1:llä valitun signaalin maks. arvo

1.0

UD012K18

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 29

Pumppu- ja puhallinautomatiikka vuorottelulla

3. 6 Digitaalilähdön sisältö

Asetusarvo Selitys

0 = Ei käytössä Ei toiminnassa

Digitaalilähtö DO1 on alhaalla ja johtaa virtaa sekä ohjelmoitavat relelähdöt (RO1, RO2) ovat aktiivisia, kun:

1 = Valmis Taajuusmuuttaja on valmis toimimaan 2= Käy Taajuusmuuttaja toimii 3 = Vika On tapahtunut vikalaukaisu 4 = Vika käännetty Lähtö on aktiivinen, kun vikalaukaisua 5 = Vacon ylilämpövaroitus Jäähdytyselementin lämpötila on saavuttanut +70°C 6 = Ulkoinen vika tai varoitus Vika tai varoitus riippuen parametrista 7. 2 7 = Ohjearvovika tai -varoitus Vika tai varoitus riippuen parametrista 7. 1

- jos analogiaohje on 4—20 mA ja signaali on <4mA 8 = Varoitus Aina kun varoitus on voimassa 9 = Taaksepäin Taaksepäinohjaus on annettu 10 = Ryömintänopeus Ryömintänopeusohjaus on annettu 11= Asetellussa nopeudessa Lähtötaajuus on saavuttanut ohjearvon 12= Moottorisäätäjä aktiivinen Ylijännite- tai ylivirtasäätäjä on toiminnassa 13= Lähtötaajuusvalvonta 1 Lähtötaajuus on alittanut / ylittänyt asetellun

Alarajan/ Ylärajan (par. 3. 9 ja 3. 10)

14= Lähtötaajuusvalvonta 2 Lähtötaajuus on alittanut / ylittänyt asetellun

Alarajan/ Ylärajan (par. 3. 11 ja 3. 12)

15= Momentinvalvonta Momentti ei valvonta-alueella

Alarajan/Ylärajan ( par.3. 13 ja 3.14)

16= Ohjearvon valvonta Ohjearvo ei valvonta-alueella

Alarajan/Ylärajan (par. 3.15 ja 3.16)

17= Ulkoisen jarrun ohjaus Ulkoisen jarrun irroitus ja päälleohjaus ohjelmoitavilla

viiveillä (par. 3. 17 ja 3. 18)

18= Ohjaus riviliittimeltä Taajuusmuuttajan ohjaus tapahtuu riviliittimeltä #2 19= Taajuusmuuttajan lämpötila- Taajuusmuuttaja lämpötila on ylittänyt/alittanut asetellun

rajavalvonta valvontarajan (par. 3. 19 ja 3. 20)

20= Suunta eri kuin pyyntö Moottorin pyörimissuunta on ohjauskäskyn vastainen 21 = Käänt. ulkoinen jarrun ohjaus Käänteinen jarrun ON/OFF ohjaus (par. 3.17 ja 3.18),

ulostulo aktiivinen kun jarrun ohjaus ON 22= Analogiatulon valvonta Analogiatulo ei valvonta-alueella (par. 3.29 ja 3.30) 23-26 = Ei käytössä 27 = Vuorottelu 3 ohjaus Vuorottelukäyttö 3:n ohjaus 28 = Apukäyttö 1 : n käynnistys Käynnistää ja pysäyttää apukäyttö 1:n 29 = Apukäyttö 2 : n käynnistys Käynnistää ja pysäyttää apukäyttö 2:n 30 = Apukäyttö 3 : n käynnistys Käynnistää ja pysäyttää apukäyttö 3:n

ei ole tapahtunut

Taulukko 6.-3a Digitaalilähdön DO1 sisältö

3. 7 Relelähdön 1 sisältö

Asetusarvo Selitys

0-22 = Sama kuin parameteri 3.6 23—25 =Ei käytössä 26 = Vuorottelu 1 ohjaus Käyttö 1:n käynnistys vuorottelusysteemissä 27 = Vuorottelu 4 ohjaus Käyttö 1:n käynnistys vuorottelusysteemissä

(tarvitsee lisäkortin) 28 = Apukäyttö 1 : n käynnistys Käynnistää ja pysäyttää apukäyttö 1:n 29 = Apukäyttö 2 : n käynnistys Käynnistää ja pysäyttää apukäyttö 2:n 30 = Apukäyttö 3 : n käynnistys Käynnistää ja pysäyttää apukäyttö 3:n

Taulukko 6-2b Relelähdön RO1 sisältö

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 30 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

3. 8 Relelähdön 2 sisältö

Asetusarvo Selitys

0-22 = Sama kuin parameteri 3.6 23—25 =Ei käytössä 26 = Vuorottelu 2 ohjaus Käyttö 2:n käynnistys vuorottelusysteemissä 27 = Vuorottelu 5 ohjaus Käyttö 5:n käynnistys vuorottelusysteemissä

(tarvitsee lisäkortin) 28 = Apukäyttö 1:n käynnistys Käynnistää ja pysäyttää apukäyttö 1:n 29 = Apukäyttö 2:n käynnistys Käynnistää ja pysäyttää apukäyttö 2:n 30 = Apukäyttö 3:n käynnistys Käynnistää ja pysäyttää apukäyttö 3:n

Taulukko 6-3c Relelähtö RO2 sisältö

3. 9 Lähtötaajuuden valvontaraja 1, valvontatoiminta

3. 11 Lähtötaajuuden valvontaraja 2, valvontatoiminta

0 = ei valvontaa 1 = alarajavalvonta 2 = ylärajavalvonta

Jos lähtötaajuus alittaa tai ylittää asetellun rajan (3. 10, 3. 12), aktivoituu digitaalilähtö DO1 tai relelähtö RO1 tai RO2 riippuen parametrien 3. 6—3. 8 asetuksesta.

3. 10 Lähtötaajuuden valvontarajan 1 arvo

3. 12 Lähtötaajuuden valvontarajan 2 arvo

Parametriasetuksilla 3. 9 ja 3. 11 valvottavan lähtötaajuuden arvo. Katso kuva 6-10.

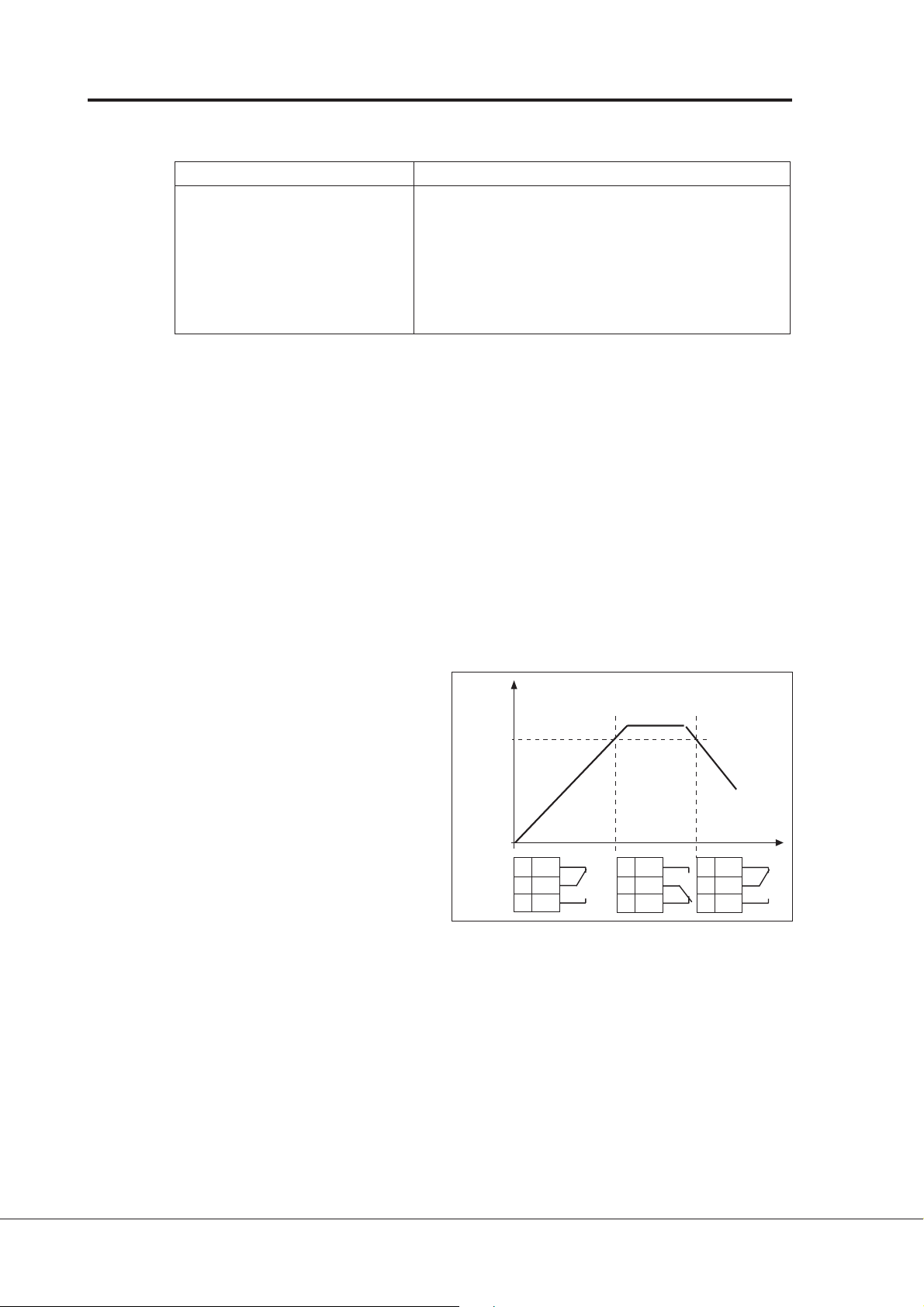

Kuva 6-10 Lähtötaajuuden

valvonta.

3. 13 Momentin valvonta, toiminnan määrittely

0 = Ei valvontaa 1 = Alarajan valvonta 2 = Ylärajan valvonta

Par 3. 10

Esim:

f[Hz]

21 RO1 22 RO1 23 RO1

Par 3. 9 = 2

21 RO1 22 RO1 23 RO1

UD012K19

21 RO1 22 RO1 23 RO1

Jos laskennallinen momentin arvo alittaa/ ylittää asetellun rajan (3. 14), aktivoituu digitaalilähtö DO1 tai relelähtö RO1 tai RO2 riippuen parametrien 3.6—3. 8 ase- tuksesta.

3. 14 Momentin valvontarajan arvo Laskennallisen momentin raja-arvo, jota valvotaan parametriasetuksilla 3. 13.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 31

Pumppu- ja puhallinautomatiikka vuorottelulla

3. 15 Ohjearvon valvonta, toiminnan määrittely

0 = Ei valvontaa 1 = Alarajan valvonta 2 = Ylärajan valvonta Jos ohjearvo alittaa/ylittää asetetun rajan (3. 16), aktivoituu digitaalilähtö DO1 tai relelähtö RO1 tai RO2 riippuen parametrien 3. 6—3. 8 asetuksesta.

3. 16 Ohjearvon valvontarajan arvo Taajuusarvo, jota valvotaan parametriasetuksella 3. 15.

3. 17 Ulkoisen jarrun poiskytkentäviive

3. 18 Ulkoisen jarrun päällekytkentäviive

Parametrien avulla ulkoisen jarrun poiskytkentä ja päällekytkentä voidaan "tahdistaa" Seis- ja Käy-signaaleihin halutulla viiveellä, ks. kuva 6-11. Jarrun ohjaussignaali voidaan ohjelmoida joko digitaalilähtöön DO1 tai relelähtöönRO1 tai RO2, ks. parametrit 3. 6—3. 8. Lämpötila-arvon valvonta, parametri 3.20.

= Par. 3. 17 tON = Par. 3. 18

OFF

Ulkoinen jarru: EI jarrutusta jarrutus ON

Digitaali- tai relelähtö

DIA1: Käy eteenp. Seis

DIA2: Käy taaksep. Seis

= Par. 3. 17 tON = Par. 3. 18

OFF

Ulkoinen jarru: EI jarrutusta jarrutus ON

DIA1: Käy pulssi

DIA2: Seis pulssi

Digitaali- tai relelähtö

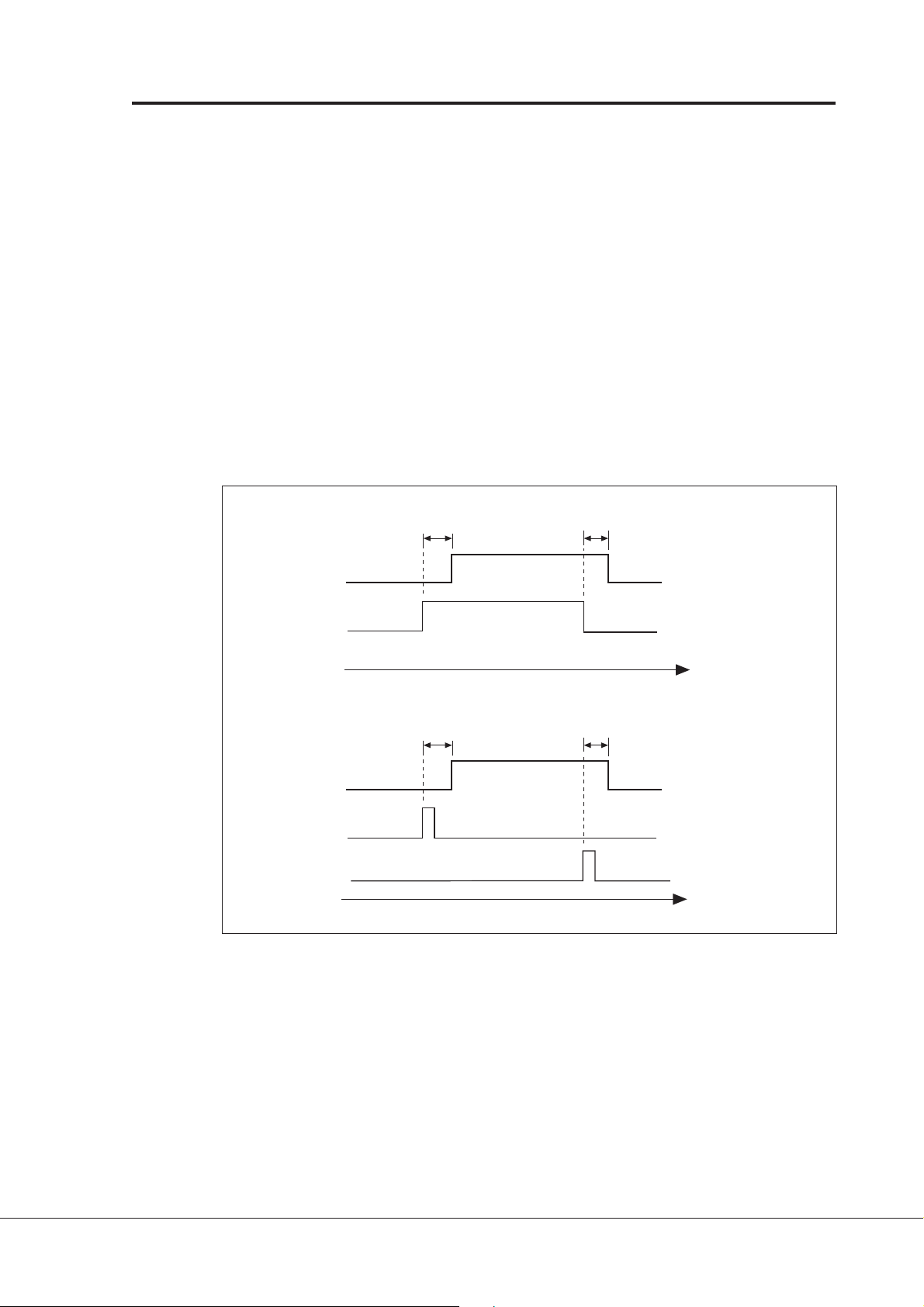

Kuva 6-11 Ulkoisen jarrun ohjaus a) Käy/Seis-ohjausvalinta, par. 2. 1 = 0, 1 tai 2

b) Käy/Seis-ohjausvalinta, par. 2. 1 = 3.

3. 19 Taajuusmuuttajan lämpötilarajan valvontatoiminto

0 = Ei valvontaa 1 = Alituksen valvonta 2 = Ylityksen valvonta

UD012K45

Jos taajuusmuuttajan jäähdytyselementin lämpötila ylittää/alittaa parametrilla 3. 20 asetellun rajan saadaan varoitussignaali joko digitaalilähtöön DO1 tai relelähtöön RO1 tai RO2, ks. parametrit 3. 6—3. 8.

3. 20 Taajuusmuuttajan lämpötilarajan valvontarajan arvo Taajuusmuuttajan lämpötilan arvo, jota valvotaan parametriasetuksella 3. 19.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 32 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

3. 26 Analogialähdön offset

3. 27 I/O-laajennuskortin analogialähdön offset

Näillä parametreilla voidaan asetta peruskortin ja I/O-laajennuskortin analogialähdön offset. Katso kuva 6-12

Analog. lähtövirta

20 mA

Param. 3. 26 = 25% (+5 mA)

0 mA

0.5

Param. 3. 5 = 100%

1.0

Param. 3. 26 = -30%(-6mA)

Param. 3. 1:llä valitunsignaalin maks. arvo

ao-offse.fh3

Kuva 6-12 Analogialähdön offset-asetus

3. 28 Analogiatulon valvonta , tulosignaalin valinta 0 Analoginen jänniteviesti liitimiltä 2—3,

1 Analoginen virtaviesti liittimiltä 4—5, esim. signaalimuunnin 2 Analoginen jänniteviesti I/O-laajennuskortin liittimiltä 202—203 3 Analoginen signaali I/O-laajennuskortin liittimiltä 204—205

- virtaviesti Vacon CX 100 OPT

- jänniteviesti Vacon CX 102 OPT

3. 29 Analogiatulon valvonta , valvontatoiminto

0 = Ei valvontaa 1 = Alituksen valvonta 2 = Ylityksen valvonta

Jos parametrilla 3.28 valitun analogiatulon arvo ylittää/alittaa parametrilla 3. 30 asetellun rajan, saadaan varoitussignaali joko digitaalilähtöön DO1 tai relelähtöön RO1 tai RO2, ks. parametrit 3. 6—3. 8.

3. 30 Analogiatulon valvonta , valvontarajan arvo

Parametrilla 3.28 valitun analogiatulon arvo, jota valvotaan parametriasetuksella 3. 29.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 33

Pumppu- ja puhallinautomatiikka vuorottelulla

4. 1 Kiihtyv./ Hidastuv. rampin 1 muoto

4. 2 Kiihtyv./ Hidastuv. rampin 2 muoto

Kun nopeuden muutoksiin halutaan pehmeyttä, käytetään lineaarisen muutoksen sijasta ns. S-käyrää. Tässä kiihdytys- tai hidastusrampin alku- ja loppupäähän muodostetaan pyöristys kuvan 6-12 mukaan.

Pyöristys muodostetaan parametrilla 4. 1 kiihdytys- ja hidastusaikaa 1 koskeville nopeuden muutoksilla. Parametrilla 4. 2 pyöristetään muutosta kiihdytys- ja hidastusajan 2 ollessa kysymyksessä.

Asettamalla ko. parametrin arvo nollaksi kiihtyvyys ja hidastuvuus toimivat lineaarisesti ilman pyöristyksiä. Asettamalla tämä arvo 0,1—10 s välille saadaan sitä pehmeämpi nopeuden muutos, mitä suurempaa arvoa käytetään. Katso kuva 6-13.

[Hz]

Kuva 6-13 S-käyrä kiihdytykses-

sä/hidastuksessa.

4. 3 Kiihtyvyysaika 2

4. 4 Hidastuvuusaika 2

Kiihtyvyysaika on se aika, mikä kuluu lähtötaajuuden nousemiseen asetetusta minimitaajuudesta (1.1) asetettuun maksimiin (1.2) askelmaisessa ohjeen muutoksessa. Hidastuvuusaika määritellään päinvastaisessa muutoksessa. Tämä parametripari antaa mahdollisuuden käyttää kahta kiihdytys-/hidastusaikaparia samassa sovelluksessa ks.parametri 2.18 ja 2.19. Muutosajat 2 saadaan käyttöön tässä sovellutuksessa digitaalitulolla, joka on ohjelmoitu tähän valintaan ks.parametri

2.2.

1. 3, 1. 4 (4. 3, 4. 4)

4. 1 (4. 2)

[t]

UD012K20

4. 5 Jarrukatkoja

0 = Jarrukatkoja ei käytössä 1 = Jarrukatkoja ja -vastus asennettu 2 = Ulkoinen jarrukatkoja

Kun jarrukatkoja on valittu käyttöön, kuorman ja moottorin hitausmassan energia voidaan syöttää jarrukatkojalla vastukseen. Näin voidaan käyttää hidastuksessa yhtä suurta momenttia kuin kiihdytyksessä. Ks.erillinen Jarruvastus asennus manuaali.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 34 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

4. 6 Käynnistystoiminto

Kiihdyttäen: 0 Taajuusmuuttaja käynnistyy 0 Hz:llä ja kiihdyttää aseteltuun ohjetaajuuteen ase-

tellulla kiihdytysajalla. (Kuorman hitausmassa saattaa kuitenkin pidentää kiihdytysaikaa.)

Vauhtikäynnistys: 1 Taajuusmuuttaja on mahdollista käynnistää pyörivään moottoriin sitä pysäyttä-

mättä. Taajuusmuuttaja etsii automaattisesti nopeuden, jolla moottori pyörii. Tämän jälkeen se muuttaa lähtötaajuuden aseteltua kiihdytys- tai hidastuvuus- aikaa käyttäen ohjetaajuuteen.

Tätä käynnistysmuotoa voidaan käyttää silloin, kun ei haluta tai ei voida pysäyttää moottoria ennen sen kytkemistä taajuusmuuttajan ohjaukseen.

4. 7 Pysäytystoiminto

Vapaasti pyörien: 0 Kun taajuusmuuttaja saa seis-ohjauksen, se jättää moottorin vapaasti pyöri-

mään ilman ohjausta.

Hidastaen: 1 Kun taajuusmuuttaja saa seis-ohjauksen, se hidastaa moottoria asetettua hi-

dastusaikaa käyttäen tai, jos kuorman hitausmassa on suuri aseteltuun hidastukseen nähden, niin nopeasti kuin se on mahdollista ilman ylijännitelaukaisua. Mikäli hidastusta halutaan nopeuttaa, on käytettävä jarrukatkojaa ja -vastusta.

4. 8 DC-jarrutusvirta

Määrittelee tasavirran, joka ohjataan moottoriin DC-jarrutuksen aikana.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 35

Pumppu- ja puhallinautomatiikka vuorottelulla

4. 9 DC-jarrutusaika pysäytyksessä

Määrittelee jarrutustoiminnon ja jarrutusajan pysäytyksessä. Katso kuva 6-14.

0 DC-jarrutus ei ole käytössä >0 DC-jarrutus on käytössä ja sen toiminta riippuu pysäytystoiminnon asettelusta,

(param. 4. 7), ja jarrutusaika parametrin 4. 9 arvosta: Parametri 4. 7 (Pysäytystoiminto) = 0 (vapaasti pyörien): Kun taajuusmuuttaja saa seis-ohjauksen, se alkaa välittömästi syöttää aseteltua

tasavirtaa moottorille. Tällä tavalla moottori voidaan pysäyttää nopeimmalla mahdollisella tavalla ilman jarrukatkojaa.

Jarrutusaika riippuu asetellun ajan lisäksi lähtötaajuuden arvosta, jolla seisohjaus annetaan. Jos lähtötaajuus on

>moottorin nimellistaajuus (par 1. 11),

on jarrutusaika aseteltu (param.4. 9). Jarrutusaika lyhenee lineaarisesti lähtö- taajuuden laskiessa. Kun lähtötaajuus on <10 % nimellisestä, on jarrutusaika 10 % asetellusta jarrutusajasta.

out

KÄY SEIS

Lähtötaajuus

Moottorin nopeus

DC-jarru päällä

t = 1 x par. 4. 9

0,1 x f

Lähtötaajuus

KÄY SEIS

Moottorin nopeus

DC-jarru päällä

t = 0,1 x par. 4. 9

UD012K21

Kuva 6-14 DC-jarrutusaika, kun param.4. 7 = 0.

Param. 4. 7 (Pysäytystoiminto) = 1 (hidastaen): Kun taajuusmuuttaja saa seis-ohjauksen, se hidastaa moottorin nopeutta ase-

tettujen hidastuvuusparametrien mukaan parametrilla 4. 10 määrättyyn taajuuteen, jossa DC-jarrutus alkaa.

Jarrutusaika määritellään parametrilla 4. 9.Jos kuorma sisältää suuren

out

Moottorin nopeus

Lähtötaajuus

hitausmassan, suositellaan käytettäväksi jarrukatkojaa ja -vastusta. Katso kuva 6-15.

Par. 4. 10

DC-jarrutus

Kuva 6-15 DC-jarrutus,kun param. 4. 7 = 1.

KÄY SEIS

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

t = Par. 4. 9

UD012K23

Sivu 36 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

4. 10 DC-jarrutuksen aloitustaajuus

Katso kuva 6-15.

4. 11 Jarrutusaika käynnistyksessä 0 DC-jarrutusta ei käytetä >0 DC-jarrutusta käytetään

käynnistyksessä. Tällä pa-

Lähtötaajuus

rametrilla määritellään DCjarrutuksen aika.

Jarrutuksen jälkeen lähtö- taajuus nousee siten kuin parametriasetuksilla on määrätty. (käynnistystoimin- to par. 4. 6; muutosajat par.1. 3 ,4,1 tai 4. 2 ja 4. 3).

Par 4. 11

Katso kuva 6-16

Kuva 6-16 DC-jarrutus käynnis tyksessä.

KÄY SEIS

UD012K22

4. 12 Ryömintätaajuusohje

Parametriarvo määrittelee ryömintätaajuuden. Ryömintätaajuus voidaan ohjelmoida aktivoitumaan digitaalitulolla DIA3. Katso parametri 2. 2.

5. 1 Estotaajuuksien alue Alaraja /

5. 2 Yläraja

5. 3

5. 4 Joissakin sovellutuksissa tietyt

5. 5 lähtötaajuudet aihettavat mekaa-

5. 6 nisia resonansseja. Näillä

parametreilla voidaan asetella kolme estotaajuusaluetta välillä 0—f

. Katso kuva 6-17.

max

Estotaajuusalueen yli "hypätään" kiihtyvyys- ja hidastuvuusaikojen mukaisesti.

Kuva 6-17 Esimerkki estotaajuus-

alueen asetuksesta.

[Lähtötaajuus Hz]

5. 1 5. 2

5. 3 5. 4

5. 5 5. 6

Ohjearvo [Hz]

UD012K33

6. 1 Moottorin ohjausmuodot

0 = Taajuusohjaus: Riviliittimen ja paneelin ohjearvot ovat taajuusohjeita

ja taajuusmuuttaja säätää lähtötaajuutta (lähtötaajuuden resoluutio 0,01 Hz)

1 = Nopeussäätö: Riviliittimen ja paneelin ohjearvot ovat nopeusohjeita

ja taajuusmuuttaja säätää moottorin pyörimisnopeutta (säätötarkkuus ± 0,5%).

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 37

Pumppu- ja puhallinautomatiikka vuorottelulla

6. 2 Kytkentätaajuus

Moottorin ääni pienenee kykentätaajuutta nostamalla. Kykentätaajuuden nostaminen lisää laitteen häviöitä ja pienentää sen jatkuvaa kuormitettavuutta.

Ennen kuin muutat kytkentätaajuutta tehdasasetuksesta 10 kHz (3,6 kHz >30 kW tehoilla), tarkista sallittu kuormitettavuus käyttöohjekirjan kappaleen 5.2 kuvassa 5.23 olevista käyristä.

6. 3 Kentänheikennyspiste

6. 4 Kentänheikennyspisteen jännite

Kentänheikennyspiste on lähtötaajuus, jossa lähtöjännite saavuttaa maksimiarvonsa (par. 6. 4). Kentänheikennyspisteen yläpuolella lähtöjännite pysyy asetellussa maksimiarvossaan. Kentänheikennyspisteen alapuolella lähtöjännite riippuu U/f-käyrän asetteluparametreista 1. 8, 1. 9, 6. 5, 6. 6 ja 6. 7. Katso kuva 6-18.

Kun parametrit 1. 10 ja 1. 11,moottorin nimellisjännite ja nimellistaajuus, on asetettu, myös parametrit 6. 3 and 6. 4 asettuvat automaattisesti vastaaviin arvoihin. Jos haluat käyttää kentänheikennyspisteelle ja maksimijännitteelle poikkeavia arvoja, muuta nämä parametrit vasta, kun olet asettanut parametrit 1. 10 ja 1.11.

6. 5 U/f-käyrä, keskipisteen taajuus

Jos ohjelmoitava U/f-käyrä on valittu parametrilla 1. 8, tällä parametrilla määri- tetään käyrän keskipisteen taajuus. Katso kuva 6-18.

6. 6 U/f-käyrä, keskipisteen jännite

Jos ohjelmoitava U/f-käyrä on valittu parametrilla 1. 8, tällä parametrilla määri- tetään käyrän keskipisteen jännite. Katso kuva 6-18.

6. 7 Lähtöjännite nolla taajuudella

Jos ohjelmoitava U/f-käyrä on valittu parametrilla 1. 8, tällä parametrilla määri- tetään nollataajuuden jännite. Katso kuva 6-18.

U[V]

Par 6. 4

Par. 6. 6 (Olet. 10%)

Par. 6. 7 (Olet. 1.3%)

Oletusarvo: moottorin nimellisjännite

Par. 6. 5 (Olet. 5 Hz)

Kentänheikennyspiste

Oletusarvo: moottorin nimellistaajuus

Par. 6. 3

f[Hz]

UD012K08

Kuva 6-18 Ohjelmoitava U/f-käyrä.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 38 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

6. 8 Ylijännitesäätäjä

6. 9 Alijännitesäätäjä

Jos käyttösovellus edellyttää vakiona pysyvää taajuutta jännitevaihteluista huolimatta, voidaan näillä parametreilla kytkeä ylijännite- ja /tai alijännitesäätäjä pois toiminnasta. Säätäjien toiminnan poiskytkentä saattaa auttaa tilanteissa, joissa syöttöverkon jännite vaihtelee enemmän kuin -15%—+10% ja tästä johtuen taajuusmuuttajan lähtötaajuus vaihtelee vastaavasti.

Jännitesäätäjien poiskytkentä saattaa puolestaan aiheuttaa yli-/alijännitelaukaisuja.

7. 1 Ohjearvovian vaste

0 = Ei vastetta 1 = Varoitus 2 = Vikailmoitus, pysäytystoiminto vian havaitsemisen jälkeen parametrin 4.7 mukaan 3 = Vikailmoitus, pysäytystoiminto vian havaitsemisen jälkeen aina vapaasti pyörien

Varoitus- tai vikailmoitus generoidaan, jos 4—20 mA ohjearvosignaalia käytetään ja signaali putoaa alle 4 mA. Varoitus- tai vikailmoitus voidaan ohjelmoida digitaalilähtöön DO1 ja/tai relelähtöön RO1 tai RO2.

7. 2 Vaste ulkoiseen vikaan

Ulkoinen vika on ohjelmoitava johonkin digitaalituloon. Varoitus- tai vikailmoitus generoidaan, kun digitaalitulossa on aktiivinen ulkoinen vikasignaali. Katso pararametri 2. 2. Varoitus- tai vikailmoitus voidaan ohjelmoida digitaalilähtöön DO1 ja/tai relelähtöön RO1 tai RO2.

7. 3 Moottorin vaihevahti

0 = Ei toimintaa 2 = Vika

Moottorin vaihevahti valvoo että moottorin jokaisessa vaiheessa kulkee virtaa ja tekee tarvittaessa vikalaukaisun. Tällä parametrilla voidaan vaihevahti ohjelmoida pois toiminnasta

7. 4 Maasulkusuojaus

0 = Ei toimintaa 2 = Vika

Maasulkusuoja valvoo, että moottorin vaihevirtojen summa on nolla ja tekee tarvittaessa vikalaukaisun. Tällä parametrilla voidaan maasulkusuojaus ohjelmoida pois toiminnasta. Laitteen ylivirtasuoja on kuitenkin aina toiminnassa ja estää laitteen rikkoutumisen oikosulku- ja suurivirtaisissa maasulkutilanteissa.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 39

Pumppu- ja puhallinautomatiikka vuorottelulla

Moottorin lämpösuojaparametrit 7. 5—7. 9 Yleistä

Moottorin lämpösuojan tarkoituksena on suojata moottoria ylikuumenemiselta. Taajuusmuuttaja voi syöttää moottorille sen nimellisvirtaa suurempaa virtaa. Jos moottorin kuormitustilanne vaatii virtaa, joka on suurempi kuin moottorin nimellisvirta, moottori voi ylikuumeta. Ylikuumeneminen on mahdollista etenkin alhaisilla pyörimisnopeuksilla, sillä silloin moottorin jäähdytyskyky on heikentynyt ja kuormitettavuus on vastaavasti pienempi. Jos moottori on varustettu ulkoisella jäähdytyspuhaltimella, kuormitettavuuden pieneneminen ei ole niin suuri.

Moottorin lämpösuojan toiminta perustuu laskentamalliin, joka käyttää taajuusmuuttajan lähtövirtaa moottorin kuormitustilanteen laskentaan. Kun taajuusmuuttaja kytketään jännitteiseksi, laskentamalli käyttää jäähdytyselementin lämpötilaa moottorin käynnistyshetken lämpötilan oletusarvona ja moottorin ympäristön läpötilalle arvoa +40°C.

Moottorin lämpösuojaa voidaan säätää parametriasetteluilla. Virtaraja IT määrittelee kuormitusvir- ran, jonka yläpuolella moottori ylikuormittuu. Tämä virtaraja on riippuvainen lähtötaajuudesta ja se asetellaan parametreilla 7. 6, 7. 7 ja 7. 9, katso kuva 5-18. Parametrien oletusarvoina ovat nimellismoottorin lajikilven mukaiset arvot.

VAROITUS!

Laskentamalliin perustuva lämpösuoja ei suojaa moottoria ylikuumenemiselta, jos moottorin jäähdytys on huonontunut jäähdytysilman kierron estymisen, lian tai pölyn vaikutuksesta.

7. 5 Moottorin lämpösuoja

Toiminnot: 0 = ei käytössä 1 = varoitusilmoitus 2 = vikailmoitus

Lämpenemäkäyrä muuttuu suhteessa lähtövirran neliöön. Lähtövirran arvolla IT lämpösuojan toimintakäyrä saavuttaa nimellispisteensä 100 %. Virran arvolla 75 % x IT lämpenemä saavuttaa 56 %:n tason ja virralla 120 % x IT lämpenemä saavuttaa 144 %:n tason. Lämpösuoja toimii (ks. par. 7. 5), kun lämpenemä saavuttaa 105 %: tason. Lämpösuojan toimintanopeutta voidaan muuttaa parametrilla 7. 8. Mitä suurempi moottori on, sitä hitaammin se saavuttaa loppulämpenemänsä.

Moottorin lämpenemää valvotaan käyttöpaneelin näytön avulla, ks. käyttöohjeen taulukko 7.3-1: Valvottavat/mitattavat signaalit.

Vika- ja varoitustoiminnot antavat näyttöön saman ilmoituskoodin. Jos vikatoiminto on käytössä, käyttö pysähtyy ja aktivoi vikailmoituksen lämpörajan ylittyessä. Lämpö- suojauksen poistaminen käytöstä nollaa moottorin lämpenemän 0 %:ksi.

7. 6 Moottorin lämpösuojan kulmapisteen virta

Virta-arvo voidaan asetella välillä 50,0—150,0 % x I

nMotor

Parametrilla asetellaan lämpenemäkäyrän kulmapisteen (par. 7. 9) yläpuolella oleva toiminta-arvo, ks. kuva 5-18.

Arvo asetellaan prosentteina parametrilla 1. 13 asetellusta moottorin nimellisvirrasta (ei taajuusmuuttajan lähtövirrasta).

Moottorin nimellisvirta on virta, jolla moottoria voi nimellisolosuhteissa kuormittaa ilman että se ylikuumenee. Jos parametria 1. 13 muutetaan, muuttuu parametrin 7. 6 arvo automaattisesti oletusarvoksi.

Parametrin 7. 6 (tai parametrin 1. 13) muuttaminen ei vaikuta taajuusmuuttajan maksimilähtövirtaan, joka asetellaan parametrilla 1. 7.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 40 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Virtaraja par. 1. 7

Ylikuormitusalue

Par. 7. 6

Par. 7. 7

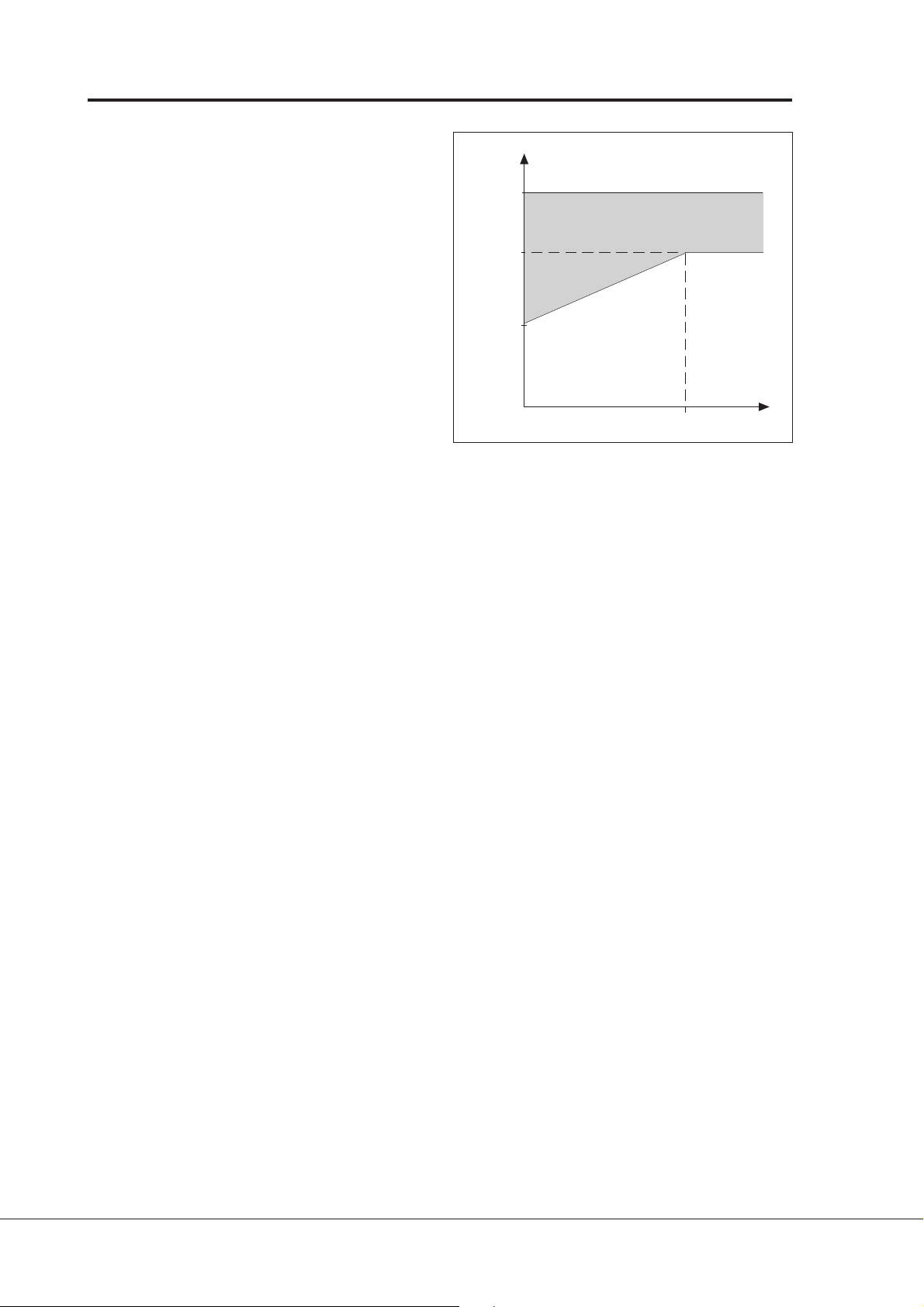

Kuva 6-19 Moottorin kuormitet-

Par. 7. 9

tavuuden asettelut.

7. 7 Moottorin lämpösuojan nollataajuuden virta

UMCH7_91

Virta-arvo voidaan asetella välillä 10,0—150,0 % x I Parametrilla asetellaan lämpenemäkäyrän nollataajuuden virta-arvo. Ks. kuva 6-19.

Oletusarvo on määritelty olettaen, että moottorilla ei ole ulkoista jäähdytys- puhallinta. Jos moottori on varustettu ulkoisella puhaltimella, tämän parametrin arvoksi voidaan asetella ~90 % tai jopa korkeampi).

Arvo asetellaan prosentteina parametrilla 1. 13 asetellusta moottorin nimellisvirrasta (ei taajuusmuuttajan lähtövirrasta). . Moottorin nimellisvirta on virta, jolla moottoria voi nimellisolosuhteissa kuormittaa ilman että se ylikuumenee.

7. 8 Moottorin lämpösuojan aikavakio

Aikavakio voidaan asetella välillä 0,5—300 min. Aikavakio vastaa moottorin lämpenemäaikavakiota. Mitä suurempi moottori on sitä pidempi on aikavakio. Lämpösuojan laskentamallissa aikavakio on aika, jona laskennallinen lämpenemäkäyrä saavuttaa 63 % loppuarvostaan.

Moottorin lämpöaikavakio määräytyy moottorin rakenteen perusteella ja se on valmistajakohtainen.

Aikavakion oletusarvo lasketaan parametreilla 1. 12 ja 1. 13 annetuista moottorin nimellistiedoista. Jos jompaa kumpaa parametreista muutetaan, muuttuu aikavakion arvo automaattisesti uuteen oletusarvoonsa.

nMotor

Jos parametria 1. 13 muutetaan, muuttuu parametrin 7. 7 arvo automaattisesti oletusarvoksi.

Parametrin 7. 7 (tai parametrin 1. 13) muuttaminen ei vaikuta taajuusmuuttajan maksimilähtövirtaan, joka asetellaan parametrilla 1. 7.

Jos moottorin t6 -aika on tunnettu (moottorivalmistajan antama), voidaan aikavakio asetella sen mukaan. Peukalosäännön mukaan aikavakio voidaan laskea: T [min] = 2 x t6 [s] (t6 on aika, jonka moottori voi käydä ylikuumenematta kuusinkertaisella nimellisvirralla). Jos taajuusmuuttaja kytketään seistilaan, muuttuu aikavakio automaattisesti kolminkertaiseksi, koska tällöin moottorin jäähdytys perustuu ilman vapaaseen kiertoon.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 41

Pumppu- ja puhallinautomatiikka vuorottelulla

7. 9 Moottorin lämpösuojan kulmapisteen taajuus

Taajuus voidaan asetella välillä 10—500 Hz. Lämpenemäkäyrän kulmapiste on taajuus, jonka yläpuolella moottorin kuormitettavuuden oletetaan pysyvän vakiona. Katso kuva 6-19.

Parametrin oletusarvo määräytyy parametrilla 1. 11. asetetusta moottorin nimellistaajuudesta. 50 Hz:n moottorilla se on 35 Hz ja 60 Hz:n moottorilla 42 Hz, yleisesti se on 70 % kentänheikennyspisteen taajuudesta (parametri 6. 3). Jos parametreja

1. 11 tai 6. 3 muutetaan, muuttuu tämän parametrin arvo automaattisesti uuden oletusarvon mukaiseksi.

Moottorin lämpötila

Laukaisualue

105%

Moottorivirta

I/I

Aikavakio T

Moottorin lämpötila

Θ = (I/IT)2 x (1-e

Muuttuu moottorikoon mukaan,

asetellaan parametrilla 7. 8

Laukaisu/varoitus par. 7. 5

-t/T

)

UMCH7_92

Aika

Kuva 6-20 Moottorin lämpötilan määrittäminen.

Jumisuoja, parametrit 7. 10— 7. 13 Yleistä

Jumisuoja suojaa moottoria esim. jumittuneesta akselista johtuvissa lyhyen ajan ylikuormitustilanteissa. Jumisuojan reaktioaika voidaan asettaa lyhyemmäksi kuin moottorin lämpösuojan. Jumitila määritellään kahden parametrin, 7.11. jumivirran ja 7.13 jumitaajuuden, perusteella. Jos virta on suurempi kuin sille asetettu arvo ja ulostulotaajuus pienempi kuin sille asetettu arvo, jumitila on tosi. Itse asiassa mitään suoraa tietoa akselin pyörimisestä ei ole vaan jumisuoja on eräänlainen ylivirtasuoja.

7. 10 Jumisuoja

Toiminnot: 0 = ei käytössä 1 = varoitusilmoitus 2 = vikailmoitus

Vika- ja varoitustoiminnot antavat näyttöön saman ilmoituskoodin. Jos vikatoiminto on käytössä, käyttö pysähtyy ja aktivoi vikailmoituksen.

Jumisuojauksen poistaminen käytöstä nollaa jumiaikalaskurin.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 42 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

7. 1 1 Jumivirtaraja

Jumivirtaraja voidaan asetella välillä 0,0—200 % x I

Jumitilassa moottorivirran tulee olla tämän rajan yläpuolella parametrilla 7. 12 asetellun jumiajan ennen kuin suoja toimii. Katso kuva 6-21. Parametriarvo asetellaan prosentteina parametrilla

1. 13 asetellusta moottorin nimellisvirrasta. Jos parametria 1. 13 muutetaan, muuttuu tämän parametrin arvo automaattisesti uuden oletusarvon mukaiseksi.

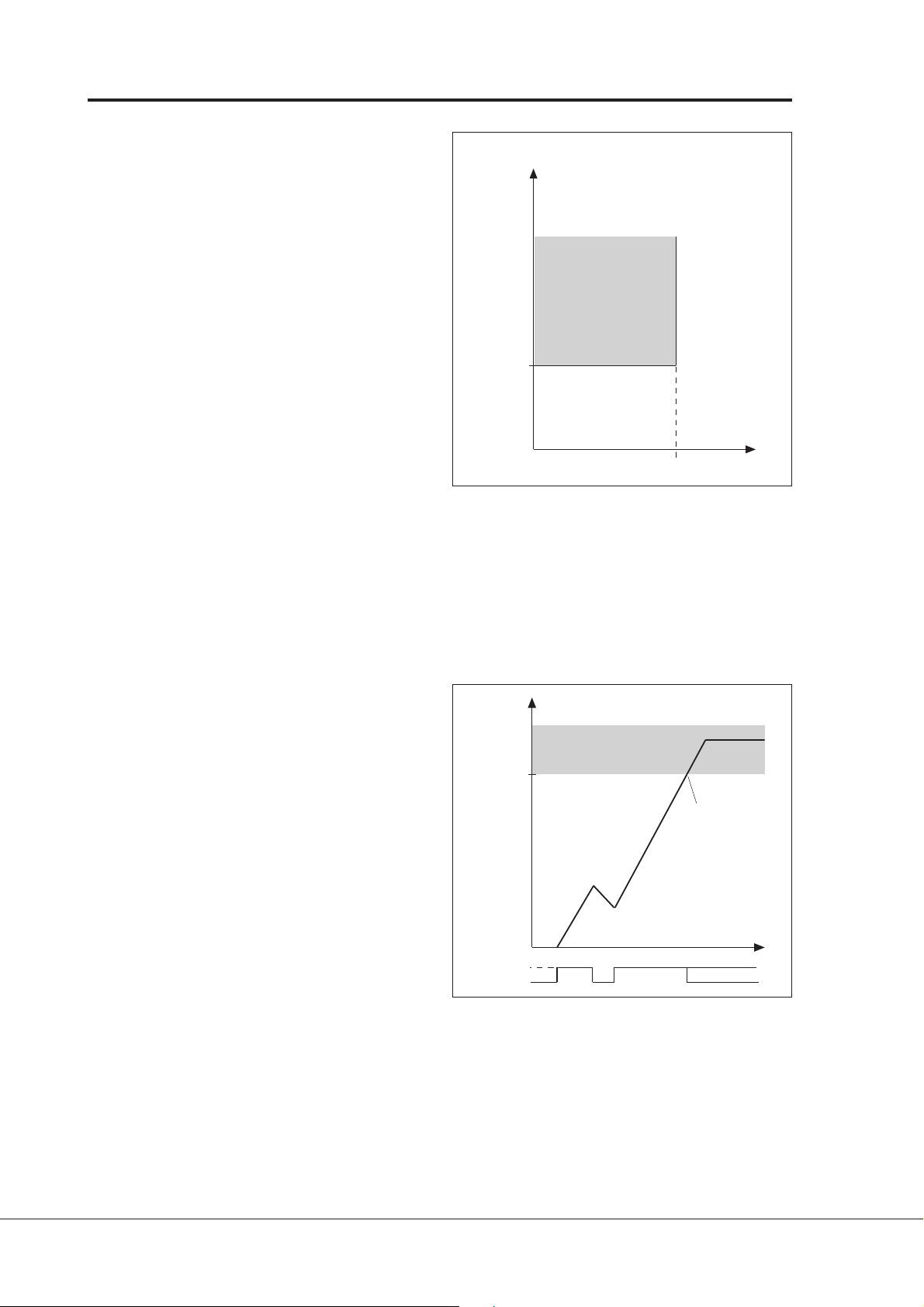

Kuva 6-21 Jumisuojan parametrien asettelu.

7. 12 Jumiaika

Aika voidaan asetella välillä 2,0—120 s. Jumisuojan toiminta perustuu ylös-/alaslaskuriin, joka laskee kokonaisjumiaikaa, katso kuva 6-22. Jos kokonaisjumiaika ylittää tällä parametrilla asetetun ajan, toimii jumisuoja parametrilla 7. 10 määritellyllä tavalla.

nMotor

Par. 7. 11

Jumialue

Par. 7. 13

UMCH7_11

7. 13 Maksimijumitaajuus

Jumiaikalaskuri

Taajuus voidaan asetella välillä 1—f Jumialue rajoittuu tällä parametrilla asetetun lähtötaajuuden alapuolelle, katso kuva 6-21.

Kuva 6-22 Jumiajan laskeminen.

(par. 1. 2).

max

Par. 7. 12

Jumi Ei jumia

Laukaisualue

Lauk./varoitus par. 7. 10

UMCH7_12

Aika

Alikuormitussuoja, parametrit 7. 14— 7. 17 Yleistä

Moottorin alikuormitussuojan tehtävänä on valvoa, että käyttö ei pyöri ilman kuormitusta. Jos moottorin akselilta poistuu kuormitus, saattaa prosessissa tai käytön mekaanisissa osissa olla jotain vialla, esim. katkennut käyttöhihna tai kuiva pumppu.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 43

Pumppu- ja puhallinautomatiikka vuorottelulla

Moottorin alikuormitussuojan toiminta voidaan asetella parametreilla 7. 15 ja 7. 16. Alikuormitussuojan toimintakäyrä on nollataajuuden ja kentänheikennystaajuuden (par. 6. 3) kautta kulkeva neliöllinen käyrä. Alle 5 Hz:n taajuuksilla alikuormitussuojan toiminta on estetty, katso kuva 6-23.

Alikuormitussuojan parametriarvot asetellaan prosentteina moottorin nimellismomentista. Parametria

1. 13 (moottorin nimellisvirta) ja taajuusmuuttajan nimellisvirtaa ICT käytetään parametrien oletus- arvojen määrittämiseen. Jos moottorina käytetään muuta kuin nimelliskokoista moottoria, huononee momentin laskentatarkkuus.

7. 14 Alikuormitussuojan toiminto

Toiminnot: 0 = ei käytössä 1 = varoitusilmoitus 2 = vikailmoitus

Vika- ja varoitustoiminnot antavat näyttöön saman ilmoituskoodin. Jos vikatoiminto on käytössä, käyttö pysähtyy ja aktivoi vikailmoituksen.

Alikuormitussuojauksen poistaminen käytöstä nollaa alikuormitusaikalaskurin.

7. 15 Alikuormitussuoja, kentänheikennysalueen kuorma

Momenttiraja voidaan asetella välillä20,0—150 % x T

Tämä parametriarvo määrittää pienimmän sallitun kuormitetta-

Momentti

vuuden kentänheikennyspisteen taajuutta suuremmilla lähtötaajuuksilla. Katso kuva 5-22.

Par. 7. 15

nMotor

Jos parametria 1. 13 muutetaan, muuttuu tämän parametrin arvo automaattisesti uuden oletusarvon mukaiseksi.

Par. 7. 16

Kuva 6-23 Minimikuormitusrajan asettelut.

7. 16 Alikuormitussuoja, nollataajuuden virta

Momenttiraja voidaan asetella välillä 10,0—150 % x T Tämä parametriarvo määrittää pienimmän sallitun kuormitettavuuden nolla-

taajuudella. Katso kuva 6-23. Jos parametria 1. 13 muutetaan, muuttuu tämän parametrin arvo automaattisesti uuden oletusarvon mukaiseksi.

7. 17 Alikuormitussuoja, alikuormitusaika

Aika voidaan asetella välillä 2,0—600,0 s. Tämä parametri määrittää pisimmän mahdollisen alikuormitustilanteen kestoajan.

Alikuormitussuojan toiminta perustuu ylös-/alaslaskuriin, joka laskee kokonaisalikuormitusaikaa, katso kuva 6-24. Jos laskurin arvo ylittää tällä parametrilla asetetun arvon, suoja toimii parametrilla 7. 14 määritellyllä tavalla. Jos käyttö pysäytetään, aikalaskuri nollautuu.

5 Hz

Alikuormitusalue

Kentänheikennyspiste par. 6. 3

nMotor

UMCH7_15

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 44 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

Alikuorma-aikalaskuri

Laukaisualue

Par. 7. 17

Lauk./ varoitus par. 7. 14

UMCH7_17

Aika

Kuva 6-24 Alikuormitusajan laskeminen.

7. 18 Syöttöjännitteen vaihevahti

0 = Ei toimintaa 2 = Vika

Parametrin arvolla 0 syöttöjännitteen vaihevahti ei aiheuta vikalaukaisua.

7. 19 I/O-laajennuskortin termistoritulo

0 = Ei toimintaa 1 = Varoitus 2 = Vika

I/O-laajennuskortin termistorituloon kytketyt termistorit valvovat moottorin lämpötilaa. Tällä parametrilla voidaan ohjelmoida taajuusmuuttajan toiminta kun termistori ilmoittaa lämpötilarajan ylityksestä.

7.20 Kenttäväylä vika

0= Ei toimintaa 1= Varoitus 2=Vika

Alikuorma Ei alik.

8. 1 Automaattinen jälleenkäynnistys: yritysten lukumäärä

8. 2 Automaattinen jälleenkäynnistys: yritysaika

Automaattinen jälleenkäynnistys kuittaa vian ja käynnistää moottorin parametreilla

8. 4 - 8. 8 valittujen vikalaukaisujen jälkeen. Käynnistystoiminto jälleenkäynnistyksessä määritellään parametrilla 8. 3.

Parametri 8. 1 määrittelee, kuinka monta yritystä voidaan tehdä parametrillä

8. 2 määritettynä yritysaikana. Yritysten lukumäärän laskenta alkaa ensimmäisestä jälleenkäynnistyksestä. Jos

lukumäärä ei ylitä parametrin 8. 1 arvoa yritysaikana, yritysten laskenta nollataan, kun yritysaika on kulunut umpeen. Lukumäärän laskenta alkaa taas seuraavasta jälleenkäynnistyksestä. Katso kuva 6-25.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 45

Pumppu- ja puhallinautomatiikka vuorottelulla

Jos yritysmääräksi ohjelmoidaan nolla, automaattinen jälleenkäynnistys ei ole käytössä.

Vikojen lukumäärä ajassa t = t

trial

kolme vikaa

KÄY SEIS

Par. 8. 2 = 3 t

= par. 8. 1

trial

neljä vikaa

Kuva 6.-25 Automaattinen jälleenkäynnistys.

8. 3 Automaattinen jälleenkäynnistys: käynnistystoiminta

Parametri määrittelee käynnistystavan: 0 = Käynnistys kiihdyttäen 1 = Vauhtikäynnistys, katso parametri 4. 6.

8. 4 Automaattinen jälleenkäynnistys alijännitevian jälkeen

0 = Ei automaattista jälleenkäynnistystä alijännitevian jälkeen 1 = Automaattinen jälleenkäynnistys alijännitevian jälkeen, kun välipiirin

jännite on palannut normaalitasolle

UD012K25

8. 5 Automaattinen jälleenkäynnistys ylijännitevian jälkeen

0 = Ei automaattista jälleenkäynnistystä ylijännitevian jälkeen 1 = Automaattinen jälleenkäynnistys ylijännitevian jälkeen, kun välipiirin

jännite on palannut normaalitasolle

8. 6 Automaattinen jälleenkäynnistys ylivirtavian jälkeen

0 = ei automaattista jälleenkäynnistystä ylivirtavian jälkeen 1 = automaattinen jälleenkäynnistys ylivirtavian jälkeen

8. 7 Automaattinen jälleenkäynnistys ohjearvovian jälkeen

0 = ei automaattista jälleenkäynnistystä ohjearvovian jälkeen 1 = automaattinen jälleenkäynnistys ohjearvovian jälkeen, kun ohjearvo

on palannut normaalitasolle 4—20 mA.(

>4mA)

8. 8 Automaattinen jälleenkäynnistys yli-/alilämpövian jälkeen

0 = ei automaattista jälleenkäynnistystä yli-/alilämpövian jälkeen 1 = automaattinen jälleenkäynnistys yli-/alilämpövian jälkeen, kun jäähdytys-

elementin lämpötila on palannut normaalitasolle -10C°—+75C°.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 46 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 1 Apukäyttöjen lukumäärä

Tällä parametrilla asetetaan käytössä olevien apukäyttöjen lukumäärä. Apukäyttöjen päälleohjaukset ohjelmoidaan relelähdöille tai digitaalilähdölle parametreilla 3.6-3.8 . Tehdasasetuksena lukumääräksi on asetettu 1 ja apukäyttö 1:n ohjaus on ohjelmoitu relelähtö RO1:een.

9. 2 Apukäyttö 1:n käynnistysraja

9. 4 Apukäyttö 2:n käynnistysraja

9. 6 Apukäyttö 3:n käynnistysraja

Taajuusmuuttajalla säädetyn käytön taajuuden tulee ylittää 1 Hz:llä näillä parametreilla asetettu taajuus ennen kuin apukäyttö käynnistetään. 1 Hz: ylityksellä saadaan aikaan hystereesi estämään turhat käynnistykset ja pysäytykset. Katso kuva 6-26.

HUOM! Kts. parametri 1.1, 1.2 kuvaus sivulla 6.

9. 3 Apukäyttö 1:n pysäytysraja

9. 5 Apukäyttö 2:n pysäytysraja

9. 7 Apukäyttö 3:n pysäytysraja

Parametreilla asetetaan taajuudet, jotka taajuusmuuttajalla säädetyn käytön taajuuden tulee alittaa 1 Hz:llä ennen kuin apukäyttö pysäytetään. Pysäytysraja määrää myös taajuus arvon, johon säädetyn käytön taajuus pudotetaan apukäytön käynnistyksen jälkeen. Katso kuva 6-26.

9. 10 Apukäyttöjen käynnistysviive

Taajuusmuuttajalla säädetyn käytön taajuuden tulee olla parametrilla 9. 10 asetetun ajan yli apukäytön käynnistysrajan ennen apukäytön käynnistystä. Viive on sama kaikille apukäytöille ja sillä voidaan estää hetkellisten käynnistysrajojen ylitystenaiheuttamat turhat käynnistykset. Katso kuva 6-26.

9. 11 Apukäyttöjen pysäytysviive

Taajuusmuuttajalla säädetyn käytön taajuuden tulee olla parametrilla 9. 11 asetetun ajan ali apukäytön pysäytysrajan ennen apukäytön pysäytystä. Viive on sama kaikille apukäytöille ja sillä voidaan estää hetkellisten pysäytysrajojen alitusten aiheuttamat turhat pysäytykset. Katso kuva 6-26.

Taajuus

Apuk. 1:n käynnistysraja (par 9.2) + 1 Hz

Taajuus apuk 1:n pysäytyksen jälkeen on par. 9.3 - 1 Hz

Fmin par 1.1

Apuk. 1:n pysäytystysraja (par 9.3) - 1 Hz

Apukäyttöjen käynnistys- ja pysäytysviive = 0

Taajuus apuk 1:n käynnistyksen jälkeen on par. 9.3 + 1 Hz

Virtaus

Taajuus

Apuk. 1:n käynnistysraja (par 9.2) + 1 Hz

Apuk. 1:n pys.raja (par 9.3) - 1 Hz

Taajuuden piene-

Fmin par 1.1

neminen pysäyt. viiveen aikana

Apuk. käynnistysviive (par 9.10)

Apuk. pysäytysviive (par 9.11)

Virtaus

Taajuuden lisäys käynnistysviiveen aikana

Apukäyttöjen käynnistys- ja pysäytysviive > 0

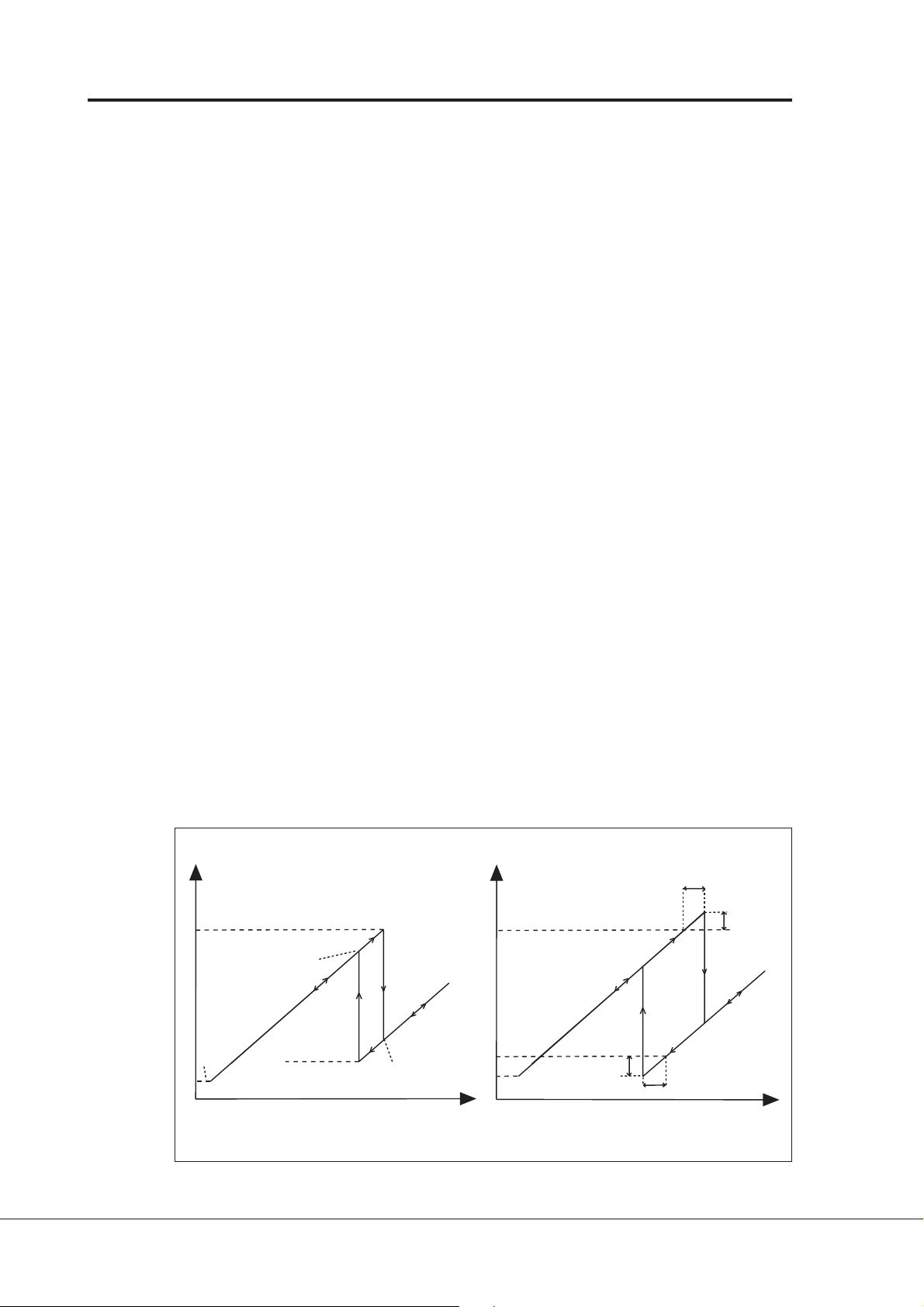

Kuva 6-26 Esimerkki säädetyn käytön ja yhden apukäytön käynnistystä ja

pysäytystä ohjaavien parametrien vaikutuksesta.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 47

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 12 Ohjearvoaskel apukäyttö 1:n käynnistyksen jälkeen

9. 13 Ohjearvoaskel apukäyttö 2:n käynnistyksen jälkeen

9. 14 Ohjearvoaskel apukäyttö 3:n käynnistyksen jälkeen

9. 15 Ohjearvoaskel apukäyttö 4:n käynnistyksen jälkeen

Ohjearvoaskel lisätään automaatisesti ohjearvoon aina kun vastaava apukäyttö käyn- nistyy. Ohjearvoaskeleen avulla voidaan esimerkiksi kompensoida putkistossa lisään- tyneestä virtausmäärästä aiheutuva painehäviö. Katso kuva 6-27.

Ohjearvo PI-säätäjälle

Ohjearvoaskel 3

par. 9.14

Ohjearvoaskel 2

par. 9.13

Ohjearvoaskel 1

par. 9.12

Ohjearvo

(analogiatulo)

käy

Apukäyttö 1

Apukäyttö 2

Apukäyttö 3

seis

käy

seis

käy

seis

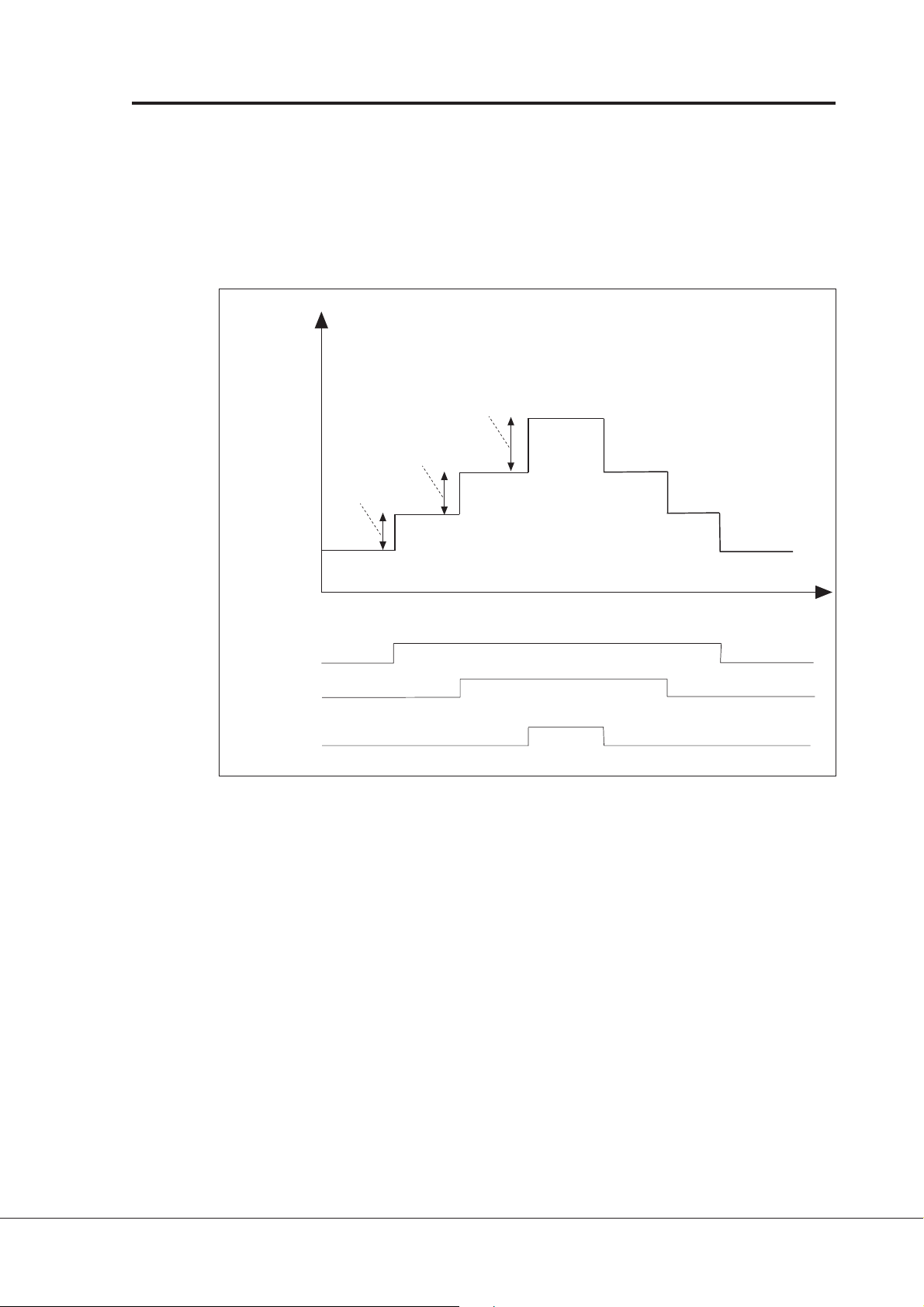

Kuva 6-27 Ohjearvon kasvatus apukäyttöjen käynnistyksen yhteydessä.

Aika

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 48 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 16 Lepotaajuus

9. 1 7 Lepoviive

Tämän parametrin muuttaminen 0,0 Hz arvosta aktivoi lepotoiminnon, jossa taajuusmuuttaja pysäytetään automaattisesti kun säädettävän moottorin taajuus on lepotaajuusrajan (par. 9. 16) alapuolella yhtäjaksoisesti lepoviiveen (9. 17) verran. Seis-tilan aikana automatiikka toimii koko ajan ja ohjaa taajuusmuuttajan Käy-tilaan, kun parametreilla 9. 18 ja 9. 19 asetettu havahtumisraja saavutetaan. Katso kuva 6-28.

9. 18 Havahtumisraja

Havahtumisrajalla määrätään oloarvosignaalin taso, jonka alituksesta tai ylityksestä taajuusmuuttaja käynnistetään lepotilasta. Katso kuva 6-28.

Oloarvo

Havahtumisraja (param. 9.18 )

Aika

Lähtötaajuus

t < t

(param. 9.17)

Lepotaajuus, param. 9.16

Säädetyn käytön Käy/Seis tila

lepo

käynnissä

lepo

Aika

seis

Kuva 6-28 Esimerkki "lepotoimintoa" ohjaavien parametrien vaikutuksesta.

9. 19 Havahtumistoiminta

Parametrilla 9. 19 määrätään, tapahtuuko havahtuminen, kun oloarvosignaali ylittää tai alittaa rajan. Lisäksi valitaan se, onko raja (par.9.18) prosentteja oloarvon maksimista vai sen hetkisestä oloarvon arvosta.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 49

Pumppu- ja puhallinautomatiikka vuorottelulla

Par. Toiminta Raja Kuvaus arvo

Havahtuminen kun

oloarvosignaali alittaa rajan

Havahtuminen kun

oloarvosignaali ylittää rajan

Par. 9.18 ilmoittama raja on prosentteja oloarvosignaalin maksimista

Oloarvo signaali

100%

Käy

Seis

Oloarvo signaali

100%

Par. 9.18=60%

Käy

Seis

Par. 9.18=30%

aika

Havahtuminen kun

oloarvosignaali alittaa rajan

Havahtuminen kun

oloarvosignaali ylittää rajan

Par. 9.18 ilmoittama raja on prosentteja ohjearvon sen hetkisestä arvosta

Oloarvo signaali

100%

ohjearvo=50%

Par. 9.18=60% Raja = 60%*ohjearvo = 30%

Käy

Seis

Oloarvo signaali

100%

Par. 9.18=140% Raja = 140%*ohjearvo = 70%

ohjearvo=50%

Käy

Seis

aika

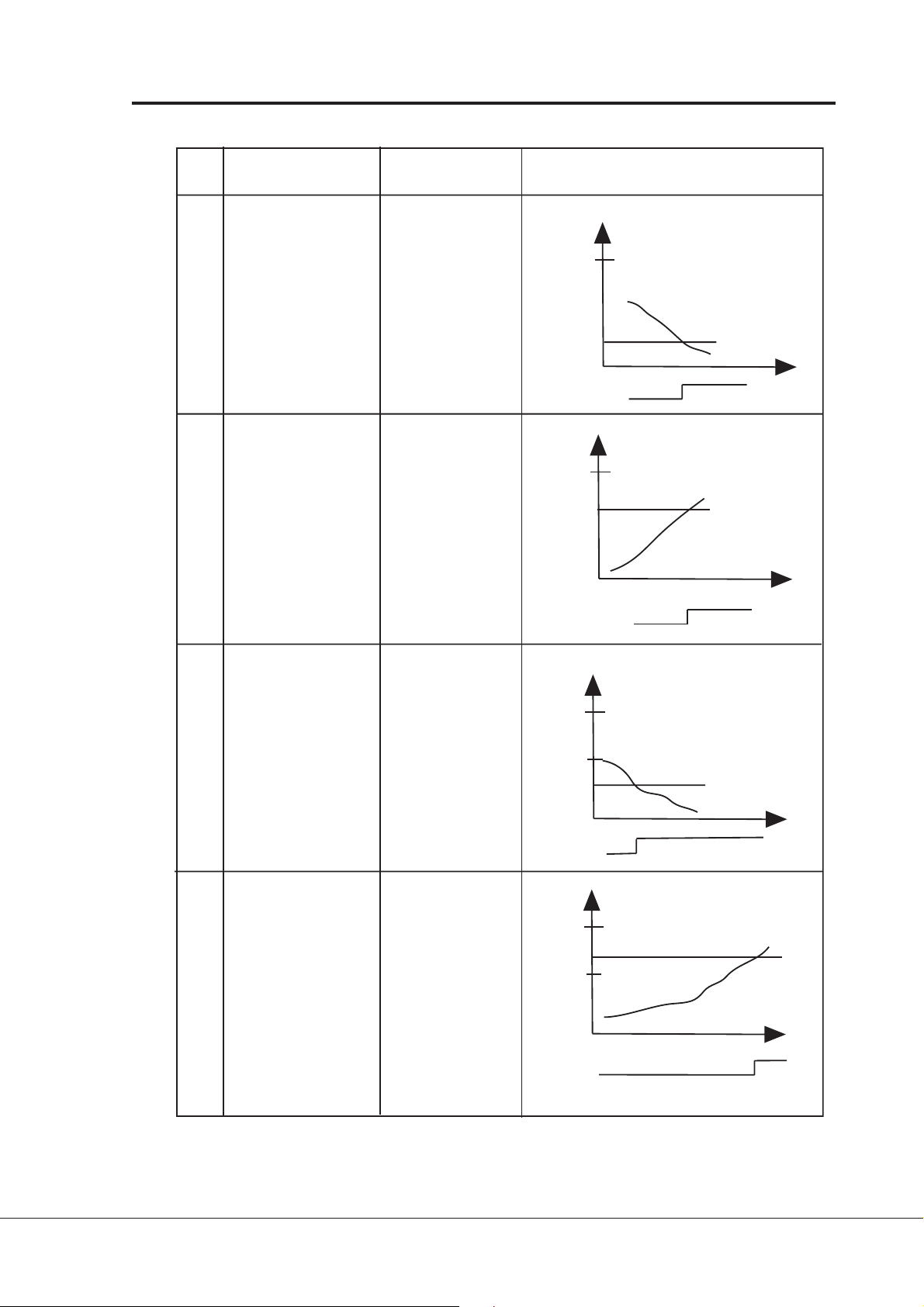

Taulukko 6-3 Havahtumistoimintaparametrin valinnat.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 50 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 20 PI-säätäjän ohitus

Parametrilla voidaan PI-sääjän toiminta ohittaa. Säädetyn käytön taajuus ja apukäyttö- jen kytkentäkohdat määräytyvät oloarvosignaalin mukaan.

Lähtötaajuus

Maksimitaajuus (par. 1.2)

apuk 1:n käynnistysraja (par.9.2)

apuk 2:n käynnistysraja (par.9.4)

käy

apuk 2:n pysäytysraja (par.9.5)

käy

seis

Oloarvo maksimi

Oloarvo

Minimitaajuus (par. 1.1)

Taajuusmuuttajan Käy/seis ohjaus

Apukäyttö 1

Oloarvon minimi

seis

käy

apuk 1:n pysäytysraja (par.9.3)

seis

Kuva 6-29 Esimerkki "säädetyn käytön ja kahden apukäytön toiminnasta kun PI-säätäjä

on ohitettu parametrilla 9. 20.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 51

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 21 Analogiatulon valinta tulopaineen mittaukselle

9. 22 Tulopaineen yläraja

9. 23 Tulopaineen alaraja

9. 24 Lähtöpaineen pudotuksen määrä

Paineenkorotusasemissa voi olla tarvetta lähtöpaineen laskemiseen, jos pumpun tulopaine laskee tietyn rajan alapuolelle. Toiminto tarvitsee tulopaineen mittauksen, joka liitetään parametrilla 9.21 valittavaan analogiatuloon. Katso kuva 6-30.

Vacon

CX/CXL/CXS

tulopaineen mittaustulo par. 9.21

PI-säätäjän oloarvotulo par. 2.16

Kuva 6-30 Lähtöpaineen pudotuksen liityntä

Parametreilla 9.22 ja 9.23 voidaan voidaan asettaa rajat, joilla lähtöpainetta tulopaineen alueella lasketaan. Arvot ovat prosentteja tulopaineen mittauksen maksimiarvosta. Parametrilla 9.24 asetetaan lähtöpaineen pudotuksen määrä tällä alueella. Arvo on prosentteja ohjearvon maksimista. Katso kuva 6-31.

Kuva 6-31 Lähtöpaineen pudotuksen toiminta

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 52 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 25 Taajuuden pudotusviive apukäytön käynnistyksen jälkeen

9. 26 Taajuuden nostoviive apukäytön pysäytyksen jälkeen

Jos apukäytön nopeus kasvaa hitaasti (esim. pehmokäyttö) käynnistyksen jälkeen niin silloin voidaan parametrilla 9.25 asettaa viive apukäytön käynnistyksen ja säädetyn käytön taajuuden pudotuksen välille. Näin säätö voidaan saada "pehmeämmäksi". Katso kuva 6-32

Jos apukäytön nopeus laskee hitaasti pysäytyksen jälkeen niin parametrilla 9.26 voidaan asettaa viive apukäytön pysäytyksen ja säädetyn käytön taajuuden noston välille. Katso kuva 6-32.

Jos parametri 9.25 tai 9.26 on asetetty maksimiarvoonsa (300,0 s) niin silloin ei apukäytön käynnistyksessä taajuuttaa pudoteta eikä pysäytyksessä lasketa.

Lähtötaajuus

Apukäytön ohjaus

Apukäytön nopeus

Apukäytön käynnistysaajuus + 1 Hz

Apukäytön käynnistysviive (par. 9.10)

Taajuuden pudotusviive (par. 9.25)

Apukäytön pysäytysviive (par. 9.11)

Apukäytön pysäytaajuus - 1 Hz

vuorot4.fh3

Aika

Taajuuden nostoviive (par. 9.26)

Kuva 6-32 Taajuuden pudotus- ja nostoviiveet

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 53

Käyttöjen automaattinen vuorottelu

Automaattisella vuorottelulla voidaan määrätyin aikavälein muuttaa pumppu- ja puhallinautomatiikan ohjaamien käyttöjen käynnistys- ja pysäytysjärjestystä. Vuorottelussa voi olla mukana myös taajuusmuuttajalla säädetty käyttö. Vuorottelun avulla saadaan moottorien käyntiajat yhtä pitkiksi ja voidaan estää esim. pumppujen jumittumiset liian pitkän käyttötauon vuoksi.

Vuorottelu aktivoidaan valitsemalla vuorottelun toimintatapa parametrilla 9.27. Vuorottelu tapahtuu automaattisesti, kun parametrilla 9.28 asetettu aikaväli tulee täyteen ja käytössä olevan kapasiteetin taso on alle parametrilla 9.29 ja 9.30 asetetun tason. Vuorottelun ajaksi käynnissä olevat käytöt pysäytetään ja käynnistetään uudestaan uudella järjestyksellä.

Taajuusmuuttajan ulkopuolisilla kontaktoreilla hoidetaan käyttöjen kytkeminen taajuusmuuttajaan tai verkkoon taajuusmuuttajan relelähtöjen ohjaamina.

9. 27 Automaattisen vuorottelun toiminta 0 Vuorottelu ei ole käytössä

Pumppu- ja puhallinautomatiikka vuorottelulla

1 Vuorottelu tehdään vaihtamalla apukäyttöjen käynnistysjärjestystä.

Katso kuva 6-33.

Taajuusmuuttajalla säädetty käyttö pysyy aina samana, joten tarvitaan vain

verkkokontaktori yhtä apukäyttöä kohden

Vacon

Apukäyttö 1

Apukäyttö 2

Kuva 6-33 Vuorottelu ainostaan apukäytöillä

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 54 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

2 Vuorottelu tehdään kaikilla käytöillä

Taajuusmuuttajalla säädetty käyttö on mukana vuorottelussa ja jokaista käyttöä kohden tarvitaan kontaktori taajuusmuuttajalle ja verkolle. Katso kuva 6-34.

Vacon

apukosketin kytkentä

Käyttö 1

Kuva 6-34 Vuorottelu kaikilla käytöillä

Käyttö 2

9. 28 Automaattisen vuorottelun aikaväli

Parametri määrittelee ajan, jonka jälkeen vuorottelu tehdään, jos käytössä olevan kapasiteetin taso on alle parametrin 9.29 ja 9.30 arvon. Jos taso on yli rajan, odotetaan niin kauan kunnes taso laskee alle rajan ennen vuorottelun suorittamista. Seuraava aikavälin laskenta alkaa vuorottelun suorituksesta. Katso kuva 6-35.

apukosketin kytkentä

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 55

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 29 Vuorottelutaso, apukäyttöjen määrä

9. 30 Vuorottelutaso, säädetyn käytön taajuus

Näillä parametreilla määrätään taso, jonka alapuolella käytössä oleva kapasiteetti täytyy olla ennen kuin vuorettelu voi tapahtua.

Taso määräytyy seuraavasti: * Jos käynnissä olevien apukäyttöjen lukumäärä on pienempi kuin parametrin 9.29

arvo, niin vuorottelu voi tapahtua * Jos käynnissä olevien apukäyttöjen lukumäärä on sama kuin parametrin 9.29

arvo, mutta säädetyn käytön taajuus on pienempi kuin parametrin 9.30 arvo, niin vuorottelu voi tapahtua

*Jos parametrin 9.30 arvo on 0,0 Hz, niin vuorottelu voi tapahtua lepotilassa riippumatta parametrin 9.29 arvosta

Lähtötaajuus

Par. 9.30

Vuorottelun taso, taajuus

Apukäyttö 1:n ohjaus

Apukäyttö 2:n ohjaus

Par. 9.29 = 1 Vuorottelun taso, apukäytöt

Par. 9.28

Vuorottelun aikaväli

Vuorottelu tapahtuu

Aika

Par. 9.28

Vuorottelun aikaväli

vuorot3.fh3

Kuva 6-35 Vuorottelun aikaväli ja vuorottelun taso

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 56 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

9. 31 Automaattisen vuorottelun lukitukset

Tällä parametrilla voidaan aktivoida lukitustulojen käyttö. Lukitustiedot tulevat moottorilähtöjen ohjauskytkimltä, joilla ne ohjataan automatiikkakäyttöön suoraan verkkokäyttöön.

Pumppu- ja puhallinautomatiikka ohjaa vain niitä käyttöjä, joiden lukitustulo on voimassa. Jos käynnissä olevan apukäytön lukitus poistuu niin apupukäyttö pysäytetään ja seuraavana vapaana oleva apukäyttö käynnistetään. Tänä aikana tajuusmuuttaja pysyy käynnissä. Jos taajuusmuuttajan ohjaaman käytön lukitustieto poistuu niin taajuusmuuttaja ja kaikki apukäytöt pysäytetään. Sen jälkeen taajuusmuuttaja käynnistyy uudelleen automaattisesti valiten seuraavan käytön taajuusmuuttajan ohjaukseen.

Jos apukäytön lukitustieto tulee voimaan KÄY-tilan aikana niin toiminta riippuu parametrin 9.35 asetuksesta. Oletusarvona on, että taajuusmuuttaja ja apukäytöt pysäytetään, jonka jälkeen taajuusmuuttaja käynnistyy uudelleen automaattisesti ottaen mukaan säätösysteemin käytössä olevat käytöt ( lukitustieto voimassa). Ks. parametri 9.35.

PE L1 L2 L3

VACON

ac2maint.ds4

L1 L2 L3

UVW

K1.1

UVW

K2.1

Kuva 6-36 Esimerkki kaden pumpun vuorottelusta, pääkaavio

UVW

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 57

Pumppu- ja puhallinautomatiikka vuorottelulla

230 VAC

RO2

K2.1

M2/mains

K1.1

Autom.OMains

M1/Vacon

K1.1

M1/mains

RO1

24 VDC

VACON CX

DIA2

K2.1

Vacon

M2/

Autom.OMains

Kuva 6-37 Periaatteellinen ohjauskaavio kahden pumpun vuorottelusta

9. 32 Oloarvon erikoisnäyttö, minimiarvo

9. 33 Oloarvon erikoisnäyttö, maksimiarvo

9. 34 Oloarvon erikoisnäyttö, desimaalien lumäärä

ac2contt.ds 4

DIA3

Näillä parametrilla voidaaan asetella valvontasivulla signaalinumerolla n26 olevan oloarvon erikoisnäytön minimi ja maksimiarvo sekä desimaalien lukumäärä.

Mimimiarvo (par. 9.32)

Maksimiarvo (par. 9.33)

Desimaalien lukumäärä (par. 9.34)

3 0. 0 0 . . 1 0 0. 0 0

(4 mA)

(20 mA)

actspedi.fh3

Kuva 6-38 Oloarvon erikoisnäyttö

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 58 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

9.35 Lukitusten päivitys

Parametrilla valitaan lukitustietojen päivityshetki, kun jokin lukitustulo tulee voimaan KÄY-tilan aikana.

0 Päivitys tapahtuu vuorotteluajan jälkeen tai SEIS-tilassa (esim.

lepotoiminto). Käynnistyksen yhteidessä käytöösä olevat käytöt ( lukitustieto voimassa ) otetaan mukaan säätösysteemiin.

1 Päivitys sallittu heti. Kun jokin lukitustieto tulee voimaan, niin

taajuusmuuttaja ja apukäytöt pysäytetään. Sen jälkeen taajuusmuuttaja käynnistyy uudelleen automaattisesti ottaen mukaan säätösysteemiin käytössä olevat käytöt (lukitustieto voimassa).

Aina lukitustulon poistuessa lukitusta vastaavaa käyttö pysäytetään jos se on käynnissä ja se poistetaan säätösysteemistä. Taajuusmuuttaja ja muut apukäytöt pysyvät käynnissä.

Kenttäväyläohjaus

Kenttäväyläohjaus otetaan käyttöön parametrilla 10.1. Taajuus- tai nopeusohje sekä Käy/seis- ja Taakse-ohjaus saadaan silloin kenttäväylältä.

Parametriryhmän 10 kaksi ensimmäistä parametria koskevat kaikkia kenttäväyliä. Sen sijaan parametrit 10.3–10.6 ovat käytössä vain Modbus-kenttäväylän, parametrit 10.7–10.13 vain Profibus-kenttäväylän ja 10.14 vain LonWorks-kenttäväylän yhteydessä.

10.1 Kenttäväyläohjaus

Määrittää aktiivisen ohjauspaikan:

0 = ohjaus riviliittimeltä 1 = kenttäväyläohjaus

Parametrit 10.2–10.5 ovat käytössä ainoastaan Modbus-protokollan yhteydessä

10.2 Slave-osoite

Määrittelee slave-laitteen osoitteen. Parametrin arvot kulkevat välillä 1–247.

10.3 Tiedonsiirtonopeus 1 = 300 baudia

2 = 600 baudia 3 = 1200 baudia 4 = 2400 baudia 5 = 4800 baudia 6 = 9600 baudia 7 = 19200 baudia

10.4 Pariteettityyppi 0 = None

1 = Even 2 = Odd

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 59

Pumppu- ja puhallinautomatiikka vuorottelulla

10.5 Modbusin aikakatkaisu

Tämä parametri määrittelee sen, kuinka kauan kenttäväyläkortti odottaa viestiä master-laitteelta. Aika voidaan asettaa välille 0–3600 s, jossa 0 s tarkoittaa "Ei aikakatkaisua".

Parametrit 10.6–10.12 ovat käytössä ainoastaan Profibus DP-protokollan yhteydessä

10.6 Profibus slave

Määrittää slave-laitteen osoitteen arvovälillä 2–126.

10.7 Profibusin tiedonsiirtonopeus 1 = 9,6 kbaudia

2 = 19,2 kbaudia 3 = 93,75 kbaudia 4 = 187,5 kbaudia 5 = 500 kbaudia 6 = 1,5 Mbaudia 7 = 3 Mbaudia 8 = 6 Mbaudia 9 = 12 Mbaudia 10 =AUTO (automaattinen tiedonsiirtonopeuden valinta)

10.8 Profibusin PPO-tyyppi

Profibusin PPO-tyypin valinta.

1 = PPO 1 (Parametridata 8 tavua, kontrollidata 4 tavua) 2 = PPO 2 (Parametridata 8 tavua, kontrollidata 4 tavua) 3 = PPO 3 (Kontrollidata 4 tavua) 4 = PPO 4 (Kontrollidata 12 tavua)

10.9 Profibusin Prosessidata 1

10.10 Profibusin Prosessidata 2

10.11 Profibusin Prosessidata 3

10.12 Profibusin Prosessidata 4

Profibusin prosessidatan paikan valinta. Arvo 1–22 Valvottavan arvon numero (= valvontavalikon arvot V1–V22)

99 Aktiivinen vika -koodi

Parametri 10.13on käytössä ainoastaan LonWorks-protokollan yhteydessä

10.13 LonWorks-painike

Kun tämän parametrin arvo muutetaan 0:sta 1:ksi tai päinvastoin ja Enterpainiketta painetaan, kortti lähettää LonWorksin yksilöivän tunnistusnumeron verkkoon.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 60 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

7 I/O-laajennuskortti pumppu-ja puhallinautomatiikkasovelluksen kanssa

I/O-laajennuskortin digitaalituloilla ja relelähdöillä on kiinteästi kuvien 7-1 ja 7-2 mukaiset merkitykset, kun pumppu ja puhallinautomatiikkasovellus on valittu.

Digitaalituloja käytetään lukitustietoihin, jos lukitustulojen käyttö on asetettu aktiiviseksi parametrilla 9.31. Relelähtöihin kytketään apupumppuohjaukset. Jos käytössä on neljän tai viiden pumpun vuorottelukäyttö, niin perusohjauskortin relelähtöjä käytetään lisäksi.

Liitin Signaali Kuvaus

Signaali moottorin termistoreilta

201 +10V 202 Uin+ Analogiatulo, jännite Ohjelmoitava

203 GND I/O maa Apujänniteiden ja tulojen maa 204 Iin+ Analogiatulo, virta Ohjelmoitava 205 I 206 +24V Ohjausjännitelähtö Apujännite esim. kytkim., max. 0.1 A 207 GND I/O maa Apujänniteiden ja tulojen maa 208 CMC Yhteinen tulo / DIC1-DIC7 Kytke GND tai + 24 V 209 DIC1 Lukitustulo, Kosketin kiinni = lukitus on päällä

210 DIC2 Lukitustulo, Kosketin kiinni = lukitus on päällä

211 DIC3 Lukitustulo, Kosketin kiinni = lukitus on päällä

212 DIC4 Lukitustulo, Kosketin kiinni = lukitus on päällä

213 DIC5 Lukitustulo, Kosketin kiinni = lukitus on päällä

214 DI6A+ Pulssitulo A 215 DI6A- (differentiaalinen tulo) 216 DI7B+ Pulssitulo B 90 asteen vaihesiirrossa

217 DI7B- (differentiaalinen tulo) pulssituloon A nähden 218 DI8Z+ Pulssitulo C pulssi per kierros

219 DI8Z- (differentiaalinen tulo) 220 I

221 TI+ Termistoritulo 222 TI223 RO3 Relelähtö 3 Apukäyttö 1 / Vuorotteluohjaus 1 224 RO3 225 RO4 Relelähtö 4 Apukäyttö 2 / Vuorotteluohjaus 2 226 RO4 227 RO5 Relelähtö 5 Apukäyttö 3 / Vuorotteluohjaus 3 228 RO5

- alue 0—20 mA (Oletus: ei käytössä)

out

Ohjearvojännitelähtö Apujännite

ref

alue 0—10 V DC (Oletus: ei käytössä)

vuorotteluohjaus 1

vuorotteluohjaus 2

vuorotteluohjaus 3

vuorotteluohjaus 4

vuorotteluohjaus 5

+ Analogialähtö Ohjelmoitava

0—20 mA /RL max. 500 Ω ( oletusarvo moottorivirta )

Kuva 7-1 I/O-laajennuskortti 100 OPT pumppuautomatiikkasovelluksen kanssa

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 61

Signaali moottorin termistoreilta

Pumppu- ja puhallinautomatiikka vuorottelulla

Liitin Signaali Kuvaus

206 +24V Ohjausjännitelähtö Apujännite esim. kytkim., max. 0.1 A 207 GND I/O maa Apujännitteiden ja tulojen maa 208 CMC Yhteinen tulo / DIC1-DIC7 Kytke GND tai + 24 V 209 DIC1 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 1

210 DIC2 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 2

211 DIC3 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 3

212 DIC4 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 4

213 DIC5 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 5 214 GND I/O maa Apujänniteiden ja tulojen maa 215 I

+ Analogialähtö Ohjelmoitava

out

0—20 mA /RL max. 500 Ω ( oletusarvo moottorivirta )

Kuva 7-2 I/O laajennuskortti 103 OPT pumppuautomatiikkasovelluksen kanssa

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 62 Vacon

Signaali moottorin termistorilta

Pumppu- ja puhallinautomatiikka vuorottelulla

Liitin Signaali Kuvaus

206 +24V Ohjausjännitelähtö Apujännite esim. kytkim., max. 0.1 A 207 GND I/O maa Apujännitteiden ja tulojen maa 208 COME Yhteinen tulo / DIC1-DIC7 Kytke GND tai + 24 V 209 DIE1 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 1

210 DIE2 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 2

211 DIE3 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 3

212 DIE4 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 4 213 Ei käytössä 214 DIE6A+ Lukitustulo Kosketin kiinni = lukitus on päällä 215 DIE6A- vuorotteluohjaus 5 216 DIE7B+ 217 DIE7B218 DOE1 219 DOE2 220 Ei käytössä 221 TI+ Termistoritulo 222 TI225 RO4/1 Apukäyttö 3 / vuorotteluohjaus 3 226 RO4/2 231 DOE3 Open collector lähtö 3 Apukäyttö 1 / vuorotteluohjaus 1 232 GND I/O maa 233 DOE4 Open collector lähtö 4 Apukäyttö 2 / vuorotteluohjaus 2 234 GND I/O maa

Kuva 7-3 I/O laajennuskortti 202OPT pumppu- ja puhallinautomatiikkasovelluksen kanssa (Profibus)

HUOM! Termistoritulo (liittimet 327 sekä 328) täytyy oikosulkea, mikäli sitä ei käytetä.

READY = pääjännite on kytketty ja Vacon CX on käyttövalmis. RUN = moottori on käynnissä FAULT = on ilmennyt vika FIELDBUS CONTROL = kun kenttäväylä on aktiivinen ohjauspaikka

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 63

Signaali moottorin

termistorilta

Pumppu- ja puhallinautomatiikka vuorottelulla

Liitin Signaali Kuvaus

301 DID1 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 1

302 DID2 Lukitustulo Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 2

303 DIE3 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 3

304 DIE4 Lukitustulo Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 4 305 COMD Yhteinen tulo DID1-DID2 Kytke GND tai + 24 V 306 +24 V Ohjausjännitelähtö Apujännite esim. kytkim., max. 0.1 A 307 COME Yhteinen tulo DIE3-DIE4 Kytke GND tai + 24 V 308 GND I/O maa Apujännitteiden ja tulojen maa 309 DID5A+ Lukitustulo Kosketin kiinni = lukitus on päällä 310 DID5A- vuorotteluohjaus 5 311 DID6B+ 312 DID6B313 DID7Z+ 314 DID7Z315 GND I/O maa Apujännitteiden ja tulojen maa 316 DOD1 Open collector lähtö 1 Apukäyttö 1 / vuorotteluohjaus 1 317 DOD2 Open collector lähtö 2 Apukäyttö 2 / vuorotteluohjaus 2 318 DOD3 Open collector lähtö 3 Apukäyttö 3 / vuorotteluohjaus 3 319 DOD4 Open collector lähtö 4 Kenttäväyläohjaus 320 GND I/O maa Apujännitteiden ja tulojen maa 327 TI+ Termistoritulo 328 TI-

Kuva 7-3 I/O laajennuskortti 201OPT pumppu- ja puhallinautomatiikkasovelluksen kanssa (Modbus)

HUOM! Termistoritulo (liittimet 327 sekä 328) täytyy oikosulkea, mikäli sitä ei käytetä. READY = pääjännite on kytketty ja Vacon CX on käyttövalmis. RUN = moottori on käynnissä. FAULT = on ilmennyt vika.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 64 Vacon

Signaali moottorin termistorilta

Pumppu- ja puhallinautomatiikka vuorottelulla

Liitin Signaali Kuvaus

301 DID1 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 1 302 DID2 Lukitustulo Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 2 303 DIE3 Lukitustulo, Kosketin kiinni = lukitus on päällä

vuorotteluohjaus 3 304 DIE4 Lukitustulo, Kosketin kiinni = lukitus on päällä

Kuva 7-4 I/O laajennuskortti 203OPT pumppu- ja puhallinautomatiikkasovelluksen kanssa (LONWorks)

HUOM! Termistoritulo (liittimet 327 sekä 328) täytyy oikosulkea, mikäli sitä ei käytetä. READY = pääjännite on kytketty ja Vacon CX on käyttövalmis.

RUN = moottori on käynnissä. FAULT = on ilmennyt vika.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 65

Signaali moottorin termistorilta

Pumppu- ja puhallinautomatiikka vuorottelulla

Liitin Signaali Kuvaus

301 DID1 Ulkoinen vika Kosketin auki = ei vikaa

(closing contact) Kosketin kiinni = vika

302 DID2 KÄY ei sallittu Kosketin auki= moott. käynnistys sallittu

Kosketin kiinni=moott. käynn. ei sallittu

303 DID3 Kiihdytys/hidastusaika- Kosketin auki = aika 1 valittu

valinta Kosketin kiinni = aika 2 valittu

304 DID4 Ryömintänopeus Kosketin auki = ei toimintaa

Kosketin kiinni = ryömintänopeus 305 COMD Yhteinen tulo DID1-DID2 Kytke GND tai + 24 V 306 +24 V Ohjausjännitetulo Apujännite esim. kytkim., max. 0.1 A 307 COME Yhteinen tulo DIE3-DIE4 Kytke GND tai + 24 V 308 GND I/O maa Apujännitteiden ja tulojen maa 309 DID5A+ Pulssitulo A

310 DID5A- (differentiaalinen tulo) 90 asteen vaihesiirrossa 311 DID6B+ Pulssitulo B pulssituloon A nähden 312 DID6B- (differentiaalinen tulo) 313 DID7Z+ Pulssitulo Z pulssi per kierros 314 DID7Z- (differentiaalinen tulo) 315 GND I/O maa Apujännitteiden ja tulojen maa 316 DOD1 Open collector lähtö 1 Apukäyttö 1 / vuorotteluohjaus 1 317 DOD2 Open collector lähtö 2 Aux. drive 2 / vuorotteluohjaus 2 318 DOD3 Open collector lähtö 3 Aux. drive 3 / vuorotteluohjaus 3 319 DOD4 Open collector lähtö 4 Kenttäväyläohjaus 320 GND I/O maa Apujännitteiden ja tulojen maa 327 TI+ Termistoritulo 328 TI-

Figure 7-5 I/O laajennuskortti 200OPT pumppu- ja puhallinautomatiikkasovelluksen kanssa (Interbus-S)

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 66 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

PE L1 L2 L3

VACON

L1 L2 L3

ac3maint.ds4

UVW

K1.1

UVW

K2.1

UVW

Kuva 7-3 Esimerkki 3 pumpun vuorottelusta, pääkaavio

230 VAC

K3.1

UVW

K1.1

M1/Vacon

AOV

K1.1

M1/mains

223

224

24 VDC 206

209

AOV

K2.1

Vacon

M2/

K2.1

M2/mains

225

226

VACON I/O-expander

210

K3.1

M3/Vacon

Kuva 7-4 Periaatteellinen ohjauskaavio 3 pumpun vuorottelusta

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

AOV

K3.1

M3/mains

227

228

212

ac3contt.ds4

Vacon Sivu 67

Pumppu- ja puhallinautomatiikka vuorottelulla

8 Pumppu- ja puhallinautomatiikkasovelluksen käyttöönotto

Yleistä

1. Aseta moottorin kipiarvotiedot, verkkojännite ja tarpeen mukaan muut parametrit

2. Aseta apukäyttöjen lukumäärä

3. Jos tarpeen, muuta apukäyttöjen käynnistys ja pysäytysrajoja sekä käynnistys- ja pysäytysrajoja

Ei vuorottelua

4A. Ohjelmoi relelähdöt ja digitaalilähtö apukäyttöjen määrän mukaan asettaen

kullekin apukäytölle oma rele- tai digitaalilähtö parametreilla 3.6 - 3.8. Parametrin asetukseksi tulee Apukäyttö 1, Apukäyttö 2 tai Apukäyttö 3

Vuorottelu mukana

4B. Ohjelmoi relelähdöt ja digitaalilähtö apukäyttöjen määrän mukaan asettaen

3.6 - 3.8 parametrien arvoiksi:

3.6 = Vuorotteluohjaus 3 (27) , Digitaalilähtö

3.7 = Vuorotteluohjaus 1 (26) , Relelähtö 1

3.8 = Vuorotteluohjaus 2 (26) , Relelähtö 2

Jos vuorottelu on pelkästään apukäytöillä (par. 9.27 =1), niin ohjaukset ovat apukäyttöohjauksia. Alkutilanteessa Vuorotteluohjaus 1 on ensimmäisen apukäytön ohjaus.

Jos vuorottelussa ovat mukana kaikki käytöt (par. 9.27 = 2), niin ohjaukset ovat taajuusmuuttajakäytön ja apukäyttöjen ohjauksia. Alkutilanteessa Vuorotteluohjaus 1 on taajuusmuuttajaan kytkettänä käytön ohjaus.

5B. Ohjelmoi vuorotteluaikaväli (par. 9.28) ja sopiva kapasiteettitaso (par. 9.29 ja par.

9.30), joka enimmillään saa olla käytössä kun vuorottelu tapahtuu.

6B. Jos käytät lukituksia niin valitse toiminta aktiiviseksi parametrilla 9.31. Ohjelmoi

kullekin käytölle oma lukitustulo. Jos käytät I/O-laajennuskorttia, on sillä kiinteästi lukitustulot käytössä eikä perusohjauskortin tuloja tarvitse ohjelmoida tähän käyttöön.

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Sivu 68 Vacon

Pumppu- ja puhallinautomatiikka vuorottelulla

9 Valvottavat signaalit

Pumppu- ja puhallinautomatiikkasovelluksella on ylimääräisiä valvontasignaaleja (V20—V29). Katso taulukko 9-1.

Sign. Signaalin Yks. Selite numero nimi

V1 Lähtötaajuus Hz Moottorille lähtevä taajuus V2 Moottorin nopeus rpm Laskennallinen moottorin pyörimisnopeus V3 Moottorin virta A Mitattu moottorin ottama virta V4 Moottorin momentti % Laskennallinen momentti/yksikön nimellismomentti V5 Moottorin teho % Laskennallinen teho/yksikön nimellisteho V6 Moottorin jännite V Laskennallinen moottorin jännite V7 DC-piirin jännite V Mitattu DC-piirin jännite V8 Lämpötila °CJäähdytyselementin lämpötila V9 Käyttöpäivälaskuri PP.pp Käyttöpäivät

V10 Käyttötunnit, “trippi- HH.hh Käyttötunnit 2), nollattavissa ohjelmoitavalla

laskuri” painikkeella n:o 3

V11 MWh-laskuri MWh MWh koko käyttöaikana, ei nollattavissa

, ei nollattavissa

V12 MWh, “trippi- MWh MWh, nollattavissa ohjelmoitavalla

laskuri” painikkeella n:o 4 V13 Jänniteanalogiatulo V Analogiatulon Uin+ arvo (liitin n:o 2) V14 Virta-analogiatulo mA Analogiatulon Iin+ ja Iin- arvo (liitt. n:o 4 ja 5) V15 Digitaalitulon tila, r. A Katso kuva 7-4 (Käyttöohje Vacon CX/CXL/CXS) V16 Digitaalitulon tila, r. B Katso kuva 7-5 (Käyttöohje Vacon CX/CXL/CXS) V17 Digitaali- ja relelähtö- Katso kuva 7-6 (Käyttöohje Vacon CX/CXL/CXS)

jen tilatiedot

V18 Ohjelmaversio Ohjausohjelman versionumero

V19 Laitteen nimellisteho kW Ilmoittaa laitteen teholuokan V20 PI-säätäjän ohjearvo % Prosentteja maksimiohjearvosta V21 PI-säätäjän oloarvo % Prosentteja maksimoloarvosta V22 PI-säätäjän eroarvo % Prosentteja maksimieroarvosta V23 PI-säätäjän lähtö Hz Prosentteja säätäjän koko säätöalueesta V24 Käynnissä olevien apu-

käyttöjen lukumäärä

V25 Moottorin lämpenemä % 100% = moottorin lämpötila on noussut nimellis-

lämpöön

V26 PI-säätäjän oloarvon Minimi- ja maksimiarvot sekä desimaalien määrä asete-

erikoisnäyttö taan parametreilla 9.32 - 9.34

V27 Optiokortin dig. tulon tila Vrt. V15, V16, V17

1—3

V28 Optiokortin dig. tulon tila Vrt. V15, V16, V17

4—5

V29 Optiokortin dig. ja Vrt. V15, V16, V17

relelähtöjen tila

Taulukko 9-1 Valvottavat/mitattavat signaalit.

PP = täydet päivät, pp = päivän desimaaliosa

HH = täydet tunnit, hh = tunnin desimaaliosa

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

Vacon Sivu 69

Pumppu- ja puhallinautomatiikka vuorottelulla

10 Paneelin ohjearvo

Pumppu- ja puhallinautomatiikkasovelluksella on ylimääräisiä paneelin ohjearvoja (r2 ja r3), jotka voidaan valita PI-säätäjän ohjearvoksi. Katso taulukko 10-1.

Ohjearvo Ohjearvon Alue Askel Toiminta numero nimi

r1 Taajuus- f

min

—f

max

0,01 Hz Taajuusohje paneeliohjaukselle ja

ohje I/O-liittimen paikka B:n ohjaukselle

r2 PI-säätäjän0—100 % 0,1 % PI-säätäjän ohjearvo

ohjearvo

r3 PI-säätäjän0—100 % 0,1 % - PI-säätäjän ohjearvo

ohjearvo - Voidaan ohjelmoida säätäjän

ohjearvo 2:ksi joka aktivoidaan

digitaalitulolla.

Taulukko 10-1 Paneelin ohjearvo.

Muistiinpanoja:

Vacon Oyj Puhelin: 0201-2121 Fax: 0201-212 205

Päivystys: 040-8371 150 E-mail: vacon@vacon.com

D 00179F, 11.4.2001

Jakelija:

V acon Oyj

PL 25

Runsorintie 7

FIN-65381 V AASA

Puh: +358-0201-2121

Fax: +358-0201-212205

Päivystys: +358-040-8371 150

E-mail: vacon@vacon.com

http://www.vacon.com

Danfoss VACON CX, VACON CXL Application guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
