VACON® 8000 SOLAR

СИЛОВЫЕ ИНВЕРТОРЫ

3-ФАЗНЫЕ ИНВЕРТОРЫ ДЛЯ ФОТОЭЛЕКТРИЧЕСКИХ СИСТЕМ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

vacon • 1

СОДЕРЖАНИЕ

Документ: DPD02015B

Дата выпуска: 30.8.17

1. Безопасность ......................................................................................................... 3

1.1 Символы опасности и предупреждений в настоящем руководстве.....................................3

1.2 Символы и предупреждающие знаки на изделии ................................................................. 3

1.3 Правила техники безопасности............................................................................................... 4

1.4 Заземление и защита от замыкания на землю...................................................................... 5

2. Технические характеристики ............................................................................... 6

2.1 Номинальные характеристики инвертора .............................................................................. 6

2.2 Технические характеристики...................................................................................................7

3. Приемка поставки.................................................................................................. 8

3.1 Код обозначения типа .............................................................................................................. 8

3.2 Извлечение модуля из транспортной упаковки ..................................................................... 9

3.3 Хранение.................................................................................................................................. 11

3.4 Техническое обслуживание ................................................................................................... 11

3.5 Гарантия .................................................................................................................................. 11

4. Монтаж................................................................................................................. 13

4.1 Свободное пространство вокруг шкафа................................................................................ 16

4.2 Крепление модуля к полу....................................................................................................... 17

4.3 Крепление шкафов друг к другу ............................................................................................ 18

5. Электрические соединения ................................................................................ 21

5.1 Электрические схемы............................................................................................................. 21

5.2 Прокладка кабелей................................................................................................................. 22

5.2.1 Заземление ............................................................................................................................. 22

5.2.2 Подключение к сети электроснабжения............................................................................... 22

5.2.3 Подключение к фотоэлектрическим панелям ...................................................................... 24

5.3 Выбор предохранителей ........................................................................................................27

5.3.1 Предохранители для инверторов .......................................................................................... 27

5.3.2 Предохранитель цепи зарядки .............................................................................................. 27

5.3.3 Предохранитель для конденсаторов ЭМС-фильтра ............................................................ 27

5.3.4 Предохранитель цепи измерения ......................................................................................... 28

5.4 Цепи управления .................................................................................................................... 28

5.4.1 Основная плата OPTA1 ........................................................................................................... 29

5.4.2 Дополнительная плата OPTA2 ............................................................................................... 32

5.4.3 Дополнительная плата OPTB5 ............................................................................................... 33

5.5 Дополнительная плата OPTC2 (RS-485) ................................................................................ 34

5.6 Дополнительная плата OPTD2 ............................................................................................... 35

5.7 Дополнительная плата OPTD7 (плата измерения напряжения электросети).................... 40

5.8 Дополнительная плата OPTCI (плата Modbus/TCP).............................................................. 42

6. Запуск .................................................................................................................. 43

7. Прикладное решение Solar Multimaster ............................................................ 44

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 2

8. Интерфейсы управления..................................................................................... 45

8.1 Экраны и перемещение между экранами............................................................................. 45

8.2 Главный экран ........................................................................................................................ 46

8.2.1 Активация системы................................................................................................................. 47

8.2.2 Состояние системы................................................................................................................. 48

8.2.3 Общая мощность..................................................................................................................... 49

8.2.4 Счетчик суммарной электроэнергии..................................................................................... 49

8.2.5 Напряжение на шине постоянного тока ............................................................................... 49

8.2.6 Данные модулей на главном экране ..................................................................................... 50

8.2.7 Строка событий ....................................................................................................................... 51

8.2.8 Условия запуска ...................................................................................................................... 51

8.3 События ................................................................................................................................... 52

8.4 Графики показателей системы.............................................................................................. 53

8.4.1 Суммарные показатели системы........................................................................................... 54

8.4.2 Контроль изоляции в цепи постоянного тока....................................................................... 55

8.4.3 Таблицы энерговыработки..................................................................................................... 56

8.5 Экраны модулей...................................................................................................................... 58

8.5.1 Кнопка выбора ведущего устройства.................................................................................... 59

8.5.2 Кнопка сброса ......................................................................................................................... 59

8.5.3 Графики показателей модуля ................................................................................................ 60

8.5.4 События модуля ...................................................................................................................... 60

8.6 Настройка параметров ........................................................................................................... 61

8.6.1 Экран «Settings 1» («Настройка 1») ...................................................................................... 61

8.6.2 Экран «Settings 2» («Настройка 2») ...................................................................................... 66

8.6.3 Экран «Settings 3» («Настройка 3») ...................................................................................... 67

8.6.4 Экран «Settings 4» («Настройка 4») ...................................................................................... 69

8.6.5 Экран «Settings 5» («Настройка 5») ...................................................................................... 70

9. Панель управления инвертора ........................................................................... 71

9.1 Индикаторы состояния инвертора ........................................................................................ 71

9.2 Светодиодные индикаторы состояния.................................................................................. 72

9.3 Текстовые строки.................................................................................................................... 72

9.4 Кнопки панели управления.................................................................................................... 72

9.4.1 Описание кнопок..................................................................................................................... 73

9.5 Структура меню панели управления ..................................................................................... 73

9.5.1 Меню контроля........................................................................................................................ 74

9.5.2 Меню активных отказов ......................................................................................................... 76

9.5.3 Меню истории отказов (M5) ................................................................................................... 76

10. Техническое обслуживание и устранение неполадок ....................................... 77

10.1 Техническое обслуживание ................................................................................................... 77

10.2 Устранение неполадок ........................................................................................................... 77

11. Приложение А Примеры конфигураций с одной линией................................... 84

12. Приложение Б Обзор системы заземления ........................................................ 87

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

БЕЗОПАСНОСТЬ vacon • 3

9000.emf

13006.emf

9000.emf

min

1. БЕЗОПАСНОСТЬ

1.1 СИМВОЛЫ ОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЙ В НАСТОЯЩЕМ РУКОВОДСТВЕ

Это руководство содержит четко обозначенные предостережения и предупреждения, предназначенные для охраны труда персонала и позволяющие исключить непреднамеренное повреждение изделия или подсоединенного оборудования.

Внимательно прочитайте информацию, содержащуюся в предостережениях и предупреждениях. Предостережения и предупреждения отмечены следующим образом:

= Опасное напряжение! Опасность поражения электротоком.

= Предупреждение об опасности общего характера! Опасность повреждения оборудования.

1.2 С

ИМВОЛЫ И ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ НА ИЗДЕЛИИ

На изделие нанесены дополнительные символы и предупреждающие знаки, значение которых поясняется в таблице ниже.

= Опасное напряжение! Опасность поражения электротоком.

= Смотрите руководство пользователя.

= Осторожно! Опасность поражения электротоком! Время разрядки конденсаторов: 5 минут.

= Осторожно! Опасность нарушения слуха. Используйте средства защиты органов слуха.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 4 БЕЗОПАСНОСТЬ

9000.emf

13006.emf

9000.emf

1.3 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ВЫПОЛНЯТЬ МОНТАЖ ОБОРУДОВАНИЯ МОГУТ ТОЛЬКО КВАЛИФИЦИРОВАННЫЕ ЭЛЕКТРИКИ! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРОТОКОМ!

Инвертор для солнечных батарей VACON 8000 SOLAR предназначен для установки в закрытых помещениях. Он должен быть защищен от воздействия неблагоприятных погодных условий.

Открывать корпус инвертора для солнечных батарей VACON 8000 SOLAR разрешается только квалифицированным специалистам. Внутри модуля инвертора отсутствуют какие-либо элементы, которые могут быть отремонтированы или отрегулированы пользователем изделия.

Даже после отсоединения устройства от электрической сети или солнечных батарей сохраняется серьезная опасность поражения электрическим током, способного стать причиной смерти или серьезного увечья.

Если ток короткого замыкания электрической сети выше, чем максимальный ток короткого замыкания, выдерживаемый QA2, должен быть установлен дополнительный автоматический выключатель. Если сила тока короткого замыкания в точке

подключения к электросети может превышать отключающую способность инвертора для с

олнечных батарей, необходимо установить дополнительное устройство ограничения

тока (см. раздел 5.3).

Если способ эксплуатации оборудования не соответствует указанному производителем, обеспечиваемая оборудованием защита может быть нарушена.

Даже если инвертор для солнечных батарей отсоединен от электрической сети и солнечных батарей, дождитесь, пока не выключится его панель управления. После этого рекомендуется выждать не менее 5 минут, прежде чем открывать и/или вносить какие-либо изменения в устройство или выполнять какие-либо подключения.

Прежде чем производить какие-либо операции или работы с устройством, убедитесь в отсутствии напряжения. Для проверки отсутствия напряжения следует использовать измерительные приборы типа III (1 000 В).

Ни в коем случае не выполняйте какие-либо измерения или испытания, когда VACON 8000 SOLAR подключен к электросети или солнечным батареям.

Не подвергайте VACON 8000 SOLAR каким-либо испытаниям на электрическую прочность. При несоблюдении надлежащей методики испытаний модуль инвертора может быть поврежден.

Должны использоваться индивидуальные средства защиты:

•Каска

•Защитные очки для работы с электроустановками

•Защитная обувь

• Средства защиты органов слуха

• Изоляционные перчатки на соответствующее напряжение

• Защитные перчатки, обеспечивающие защиту от механического воздействия

Доступ в зону фотоэлектрического массива строго запрещен!

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

БЕЗОПАСНОСТЬ vacon • 5

13006.emf

1.4 ЗАЗЕМЛЕНИЕ И ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ

ОСТОРОЖНО!

Инвертор Vacon 8000 Solar должен быть заземлен с помощью провода заземления, подключенного к клемме заземления, которая обозначена символом .

Ток прикосновения Vacon 8000 Solar превышает 3,5 мА~. В соответствии со стандартом EN62109-1 используемая цепь защиты должна удовлетворять по меньшей мере одному из указанных ниже условий.

Неподвижное соединение при наличии следующих средств защиты: а) провод защитного заземления с площадью поперечного сечения не менее 10 мм

или 16 мм

(алюминиевый);

(медный)

или б) автоматическое отключение питания при разрыве провода защитного заземления (см. главу 4); или в) установка дополнительной клеммы для второго

провода защитного заземления

того же сечения,

что и первоначальный провод защитного заземления.

Табл. 1.

Площадь сечения фазных проводов

(S)

]

[мм

≤ 16

35 <

≤ 35

16 <

Минимальная площадь сечения соответствующего

провода защитного заземления

Приведенные выше значения действительны только в том случае, если провод защитного заземления изготовлен из того же металла, что и фазные провода. В противном случае площадь поперечного сечения провода защитного заземления определяется с таким расчетом, чтобы его проводимость была равна проводимости, получаемой по этой таблице.

Площадь сечения каждого провода защитного заземления, не входящего в состав питающего кабеля или оболочки кабеля, ни при каких обстоятельствах не может быть меньше

•2,5 мм2 при наличии механической защиты или

•4 мм

при отсутствии механической защиты. Если оборудование подключается кабелем, необходимо обеспечить, чтобы в случае отказа механизма компенсации натяжения провод защитного заземления обрывался самым последним из всех проводов кабеля.

Однако всегда необходимо соблюдать местные нормативы, касающиеся минимального сечения провода защитного заземления.

ПРИМЕЧАНИЕ. Из-за больших емкостных токов в приводе переменного тока выключатели для

защиты от тока замыкания на землю не могут работать правильно.

Запрещено проводить испытания на электрическую прочность в отношении какой-либо части Vacon 8000 Solar. Для проведения таких испытаний предусмотрена специальная методика. Несоблюдение этой методики может привести к выходу изделия из строя.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ИНВЕРТОРА

Табл. 2. Номинальная мощность, габариты и масса

Диапазон входных напряжений 410...800 Vcc, 50/60 Гц, 3~

Шкаф для

Реко-

мендуе-

Ном.

Тип

инвер-

тора

NXV0125 125 150 353 96,8 0 800x2 281x600 450 NXV0200 200 240 613 98,6 0 800x2 281x600 645 NXV0400 400 480 1 226 98,6 60 1 600x2 281x600 1 220 600 (205) 600 (215) NXV0600 600 720 1 839 98,6 60 2 400x2 281x600 1 830 600 (205) 600 (215) NXV0800 800 960 2 452 98,6 60 3 200x2 281x600 2 440 800 (355) 600 (320) NXV1000 1 000 1 200 3 065 98,6 60 4 000x2 281x600 3 050 800 (355) 600 (320) NXV1200 1 200 1 440 3 678 98,6 60 4 800x2 281x600 3 660 800 (355) 600 (320)

выход

ная

мощ-

ность

[кВт]

мая макс. мощ-

ность

солнеч-

ной

батареи

[кВт]

Макс. допустимый

ток сол-

нечной

бата-

реи,

Isc [А]

Макс.

КПД

[%]

Макс.

потреб-

ляемая

мощность

в ночное

время

[Вт]

Габариты

инвертора

[мм]

Масса

инвер-

тора

[кг]

подключения

[мм] (кг)

Входная

секция

)

Шкаф

выход-

ной

секции

перем.

тока

(если

исполь-

зуется)

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ vacon • 7

2.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Табл. 3. Технические характеристики

Вход

постоянного

тока

Вход

переменного

тока

Условия

окружающей

среды

Категория

перенапря-

жения

Инверторы NXV0125 и NXV0200 имеют дополнительную соединительную коробку для входящих

Диапазон входных напряжений

Максимальное входное напряжение

Напряжение электросети Гальваническая

развязка Частота 50/60 Гц ±0,5 % Cos φ Нелинейные искажения Потребляемая мощность

в ночное время Макс. КПД 98,6 % Температура

окружающего воздуха Относительная

влажность Защиты IP21

Дисплей

Сигналы Вспом. питание

(для модулей > 200 кВт)

Связь

Повышающий трансформатор

Высота над уровнем моря

Категория окружающей среды

Степень загрязнения PD2 Перем. ток (электросеть) Перем. ток

(вспом. питание) Пост. ток (панели) OVCII

410...800 В=

900 вольт постоянного тока

3*280±10 %

Нет

>0,99, при выходной мощности 20 %...100 % от номинальной <3% при номинальной мощности

30 Вт

–10...+40ºC; при повышении до 50ºC требуется снижение номинальной мощности на 1 % на каждый градус

<95 %, образование конденсата не допускается

Буквенно-цифровой дисплей (один на модуль) с двумя строками по 14 символов, светодиодные индикаторы функционирования, функциональные кнопки. Модель NXV0400 и следующие за ней модели также оснащаются операторской панелью с сенсорным экраном.

3 беспотенциальных контакта для индикации отказов и тревог 230 В~, 16 А, c малогабаритным автоматическим

выключателем, 2,5…16 мм Может включать один из следующих промышленных интер-

фейсо

в передачи данных в качестве опции: Modbus RTU, Ethernet (Modbus/TCP), RS485, GPRS, контроль солнечных панелей и инвертора Может включать систему контроля с доступом по протоколу HTTP в качестве опции.

Не входит в комплект поставки. Допустимые типы: DyN11 или YyN0, нейтраль не должна подключаться на стороне инвертора Напряжение короткого замыкания трансформатора: выше или равно 6 %

Макс. 2 000 м

Внутренняя установка, с кондиционированием

OVCIII

OVCII

цепей.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 8 ПРИЕМКА ПОСТАВКИ

3. ПРИЕМКА ПОСТАВКИ

3.1 КОД ОБОЗНАЧЕНИЯ ТИПА

Перед отгрузкой заказчику инверторы Vacon 8000 Solar должным образом испытываются и проходят процедуры проверки качества. Тем не менее, после извлечения изделия из упаковки убедитесь, что на нем отсутствуют признаки повреждений, полученных при транспортировке, и проверьте комплектность доставленного изделия (сравните обозначение типа изделия с приведенным ниже кодом).

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПРИЕМКА ПОСТАВКИ vacon • 9

3.2 ИЗВЛЕЧЕНИЕ МОДУЛЯ ИЗ ТРАНСПОРТНОЙ УПАКОВКИ

Прежде чем извлекать устройство из упаковки, проверьте правильность поставки, сравнив данные заказа с информацией о преобразователе частоты, приведенной на упаковочной этикетке.

Устройство поставляется либо в деревянном ящике, либо в деревянной клетке. Ящик может транспортироваться горизонтально или вертикально, в то время как транспортировка клетки в горизонтальном положении не допускается. Обязательно проверьте информацию, которую содержит грузовая маркировка. Для извлечения устройства из ящика используйте подъемное оборудование, способное выдержать вес шкафа.

Вверху шкафа предусмотрены подъемные проушины, с помощью которых шкаф можно поднять в вертикальном положении и переместить в нужное место.

Модули NXV0125 и NXV0200 допускается поднимать в вертикальном или горизонтальном положении, как показано на рис. 3-2. Однако модули большей мощности (NXV0400...NXV1200) должны подниматься только в вертикальном положении (см. рис. 3-3).

Рис. 1. Подъем модуля, состоящего из одного шкафа

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 10 ПРИЕМКА ПОСТАВКИ

Рис. 2. Подъем модулей, включающих несколько шкафов

После распаковки изделия убедитесь в отсутствии признаков транспортных повреждений на изделии и в полноте комплекта поставки.

Если поставка не соответствует вашему заказу, немедленно обратитесь к поставщику. Если преобразователь частоты был поврежден при транспортировке, в первую очередь свяжитесь

с компанией по страхованию грузов или с транспортным агентством. Если оборудование повреждено, не устанавливайте его. Сохраните оригинальную упаковку на случай, если оборудование потребуется вернуть произво-

дителю. Если возврат не требуется, утилизируйте упаковочный материал в соответствии с местными правилами.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПРИЕМКА ПОСТАВКИ vacon • 11

3.3 ХРАНЕНИЕ

Если инвертор предполагается вводить в эксплуатацию не сразу, обеспечьте надлежащие условия хранения:

Температура хранения: –40...+70ºC Относительная влажность: <95 %, образование конденсата не допускается

Также необходимо обеспечить отсутствие пыли в окружающей среде. При наличии пыли в воздухе инвертор должен быть хорошо защищен от проникновения пыли внутрь корпуса.

Если инвертор хранится в течение продолжительного времени, он должен один раз в 24 месяца как минимум на два часа подключаться к источнику питания. Если время хранения превышает 24 месяца, электролитические конденсаторы для цепей постоянного тока требуют осторожного обращения при зарядке. Поэтому такое длительное хранение не рекомендуется.

Если устройство хранится намного дольше, чем 24 месяца, при выполнении перезарядки («формовки») конденсаторов ток утечки через конденсаторы может быть очень большим, и его необходимо ограничить. Для этого лучше всего использовать источник питания постоянного тока с регулируемым ограничением тока. Следует ограничить ток на уровне, например, 300…500 мА и подключить источник питания постоянного тока к клеммам B+/B– (клеммы питания постоянного тока).

Напряжение постоянного тока должно быть установлено на уровень номинального напряжения п

остоянного тока модуля (1,35 * номин. напр. перем. тока) и должно подаваться не менее одного часа.

ри отсутствии источника напряжения постоянного тока, а также после хранения модуля в обесточенном питания необходимо проконсультироваться с производителем.

состоянии намного дольше, чем 12 месяцев, перед подключением модуля к источнику

3.4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

По поводу рекомендуемого графика технического обслуживания обратитесь в сервисный центр Vacon.

3.5 ГАРАНТИЯ

Гарантия распространяется только на производственные дефекты. Производитель не несет ответственность за повреждения, возникшие во время или в результате транспортировки, приемки, установки, ввода в эксплуатацию или эксплуатации изделия.

Ни в каком случае и ни при каких обстоятельствах производитель не несет ответственность за повреждения и неисправности, возникшие в результате ненадлежащего обращения, неправильной установки, недопустимой температуры окружающего воздуха, попадания пыли, воздействия коррозионных веществ или работы за пределами заявленных номинальных характеристик.

Производитель также не несет ответственность за косвенные убытки. Стандартный срок гарантии производителя составляет 18 месяцев с момента поставки или

12 месяцев с момента ввода в эксплуатацию, в зависимости от того, какой срок истекает первым (Гарантийные условия компании Vacon).

Местный дистрибьютор может установить срок гарантии, отличающийся от указанного выше. Этот срок гарантии должен быть указан в условиях продажи и гарантийных условиях дистрибьютора. Компания Vacon не несет ответственность за гарантийные условия, предоставляемые кем-либо, кроме самой компании Vacon.

По любым вопросам, касающимся гарантии, в первую очередь следует обращаться к дистрибьютору.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 13 МОНТАЖ

4. МОНТАЖ

Монтаж инвертора для солнечных батарей VACON 8000 SOLAR должен выполняться только квалифицированным специалистом,которому полностью понятны инструкции по технике безопасности и монтажу, приведенные в настоящем руководстве. Степень защиты IP21 инвертора VACON 8000 SOLAR допускает установку только в закрытых помещениях. На рисунке ниже показано расположение некоторых важных компонентов инвертора.

Рис. 3. Модуль инвертора NXV0125 (автономный) и его некоторые важные компоненты

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

МОНТАЖ vacon • 14

Рис. 4. Модуль инвертора NXV0200 (автономный) и его некоторые важные компоненты

Рис. 5. Модуль инвертора NXV0200 (модуль линии) и его некоторые важные компоненты

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 15 МОНТАЖ

13006.emf

Вследствие большой массы устройство должно устанавливаться на прочную, устойчивую горизонтальную поверхность. Температура в помещении, в котором устанавливается оборудование, должна находиться в пределах от –10ºC до +40ºC. Более низкие температуры препятствуют запуску оборудования, а более высокие температуры ограничивают выходную мощность. Во время работы оборудова

ния слышно жужжание, это не является признаком неисправност

и.

Не устанавливайте оборудование в занятом помещении.

ПРИМЕЧАНИЕ. Ни в коем случае не допускайте падения мелких частиц на устройство. Мелкие частицы могут попасть внутрь оборудования через вентиляционные решетки и повредить оборудование.

Не перекрывайте вентиляционные решетки.

Модуль должен устанавливаться на негорючее основание.

Модуль не предназначен для эксплуатации во влажной среде.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

МОНТАЖ vacon • 16

200 mm

800 mm

4.1 СВОБОДНОЕ ПРОСТРАНСТВО ВОКРУГ ШКАФА

Над шкафом, позади него и перед ним должно быть предусмотрено достаточное пространство, обеспечивающее надлежащее охлаждение и доступ для обслуживания. Требуемая интенсивность охлаждающего воздушного потока указана в таблице ниже. Кроме того, необходимо обеспечить, чтобы температура охлаждающего воздуха не превышала допустимую температуру окружающего воздуха, указанную для инвертора.

Рис. 6. Необходимые зазоры над (слева) и перед (справа) шкафом

Табл. 4. Необходимый расход охлаждающего воздуха

Тип Требуемый расход охлаждающего воздуха, м

NXV0125 800

NXV0200 1 000

NXV0400 2 000

NXV0600 3 000

NXV0800 4 000

NXV1000 5 000

NXV1200 6 000

/ч

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 17 МОНТАЖ

13006.emf

4.2 КРЕПЛЕНИЕ МОДУЛЯ К ПОЛУ

Шкаф обязательно должен быть прикреплен к полу. Для этой цели в каждом из четырех углов предусмотрены отверстия (см. рис. 4-5).

Рис. 7. Крепление шкафа к полу

Применение сварки для крепления шкафа может привести к повреждению чувствительных компонентов инвертора. Исключите возможность протекания токов заземления через какие-либо части инвертора.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

МОНТАЖ vacon • 18

Крепление нижнего

заднего угла

Крепление верхнего заднего

и переднего углов

4.3 КРЕПЛЕНИЕ ШКАФОВ ДРУГ К ДРУГУ

В случае если установка состоит из нескольких секций шкафов, включая шкафы преобразователей частоты, шкафы должны быть соединены друг с другом электрически и механически. Это предполагает 1) соединение шин защитного заземления и 2) использование компонентов из комплекта принадлежностей, поставляемых с устройством. Для объединения двух секций шкафов потребуются 3

угловых кронштейна

(A)

6 быстроустанавливаемых скоб

(B) (см. рис. 4-6 ниже).

Рис. 8. Кронштейны для объединения секций шкафов

Угловые кронштейны устанавливаются в заднем верхнем, переднем верхнем и заднем нижнем углах шкафа.

Рис. 9. Крепление углов

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 19 МОНТАЖ

Для соединения шкафов в точках, приблизительное местоположение которых показано на рисунке справа, используйте быстроустанавливаемые скобы.

Рис. 10. Точки крепления шкафов

Примечание. Соединительные скобы должны крепиться с внутренней стороны!

Выполнив механическое соединение, соедините между собой шины защитного заземления (рис. 4-9), а также шины переменного или постоянного тока (рис. 4-10), привинтив соединительный кронштейн одного шкафа к шине другого шкафа.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

МОНТАЖ vacon • 20

Рис. 11. Соединение шин защитного заземления

На рис. 4-10 справа соединение еще не выполнено. На увеличенной части рисунка (слева) соединение верхних шин завершено (1), а для соединения нижних шин необходимо сдвинуть соединитель шин (2) вправо, в позицию стыковки шин, и затянуть болты.

Рис. 12. Соединение шин переменного или постоянного тока

(шин переменного тока в данном примере)

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 21 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

9000.emf

410...800 В=, 250 A

-PE1

-PE2

-PE1

3-фазн. 280 В, 50 Гц, 258 A

410...800 В=, 250 A

-PE1

-PE2

-PE1

3-фазн. 280 В, 50 Гц, 258 A

5. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Все работы по электрическому монтажу должны выполняться только квалифицированным электриком. В оборудовании присутствуют опасные уровни напряжения. Возможно поражение электрическим током, которое может привести к смерти или серьезному увечью.

5.1 ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Рис. 13. Электрические схемы для модели NXV0125

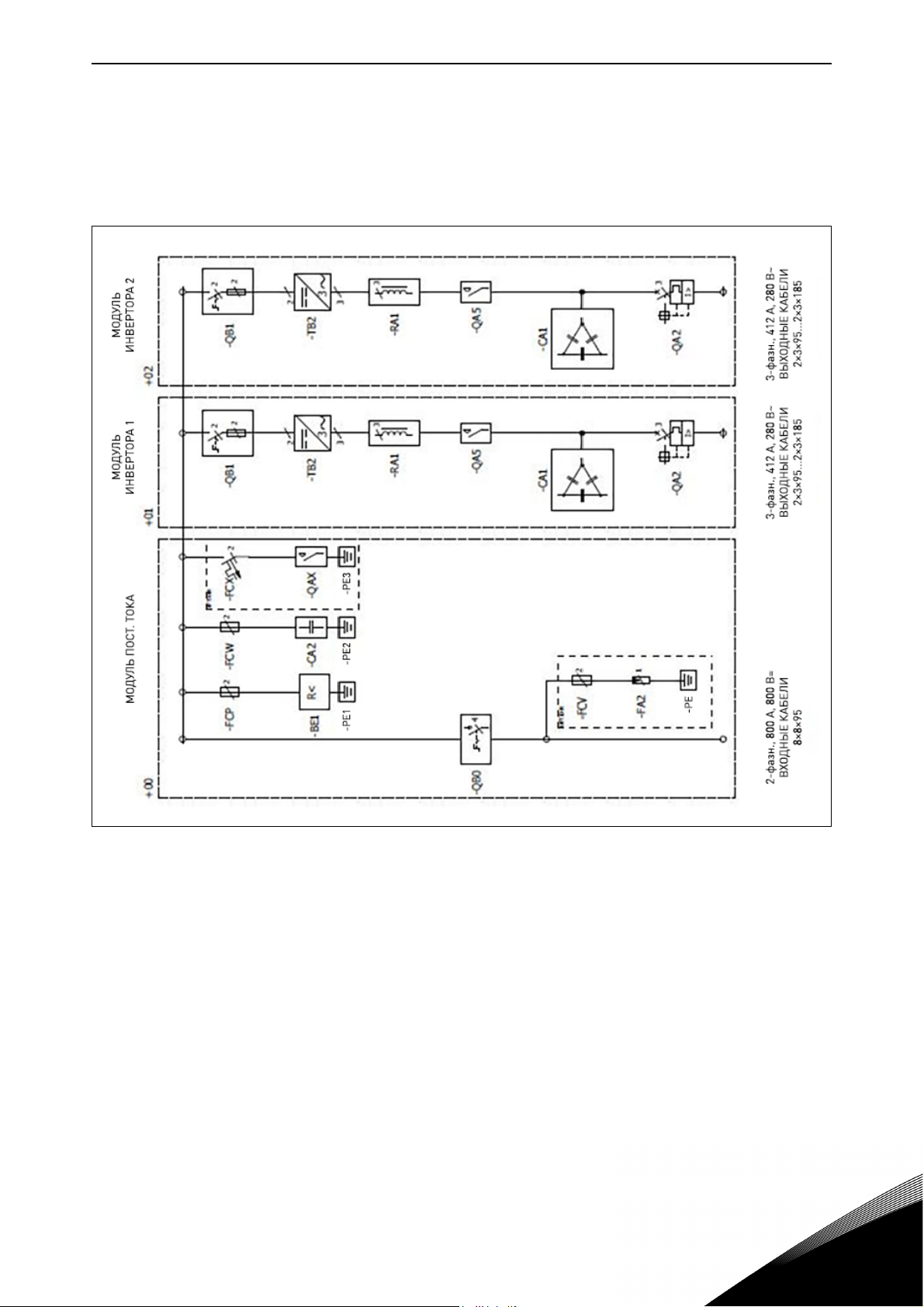

Рис. 14. Электрические схемы для модели NXV0200

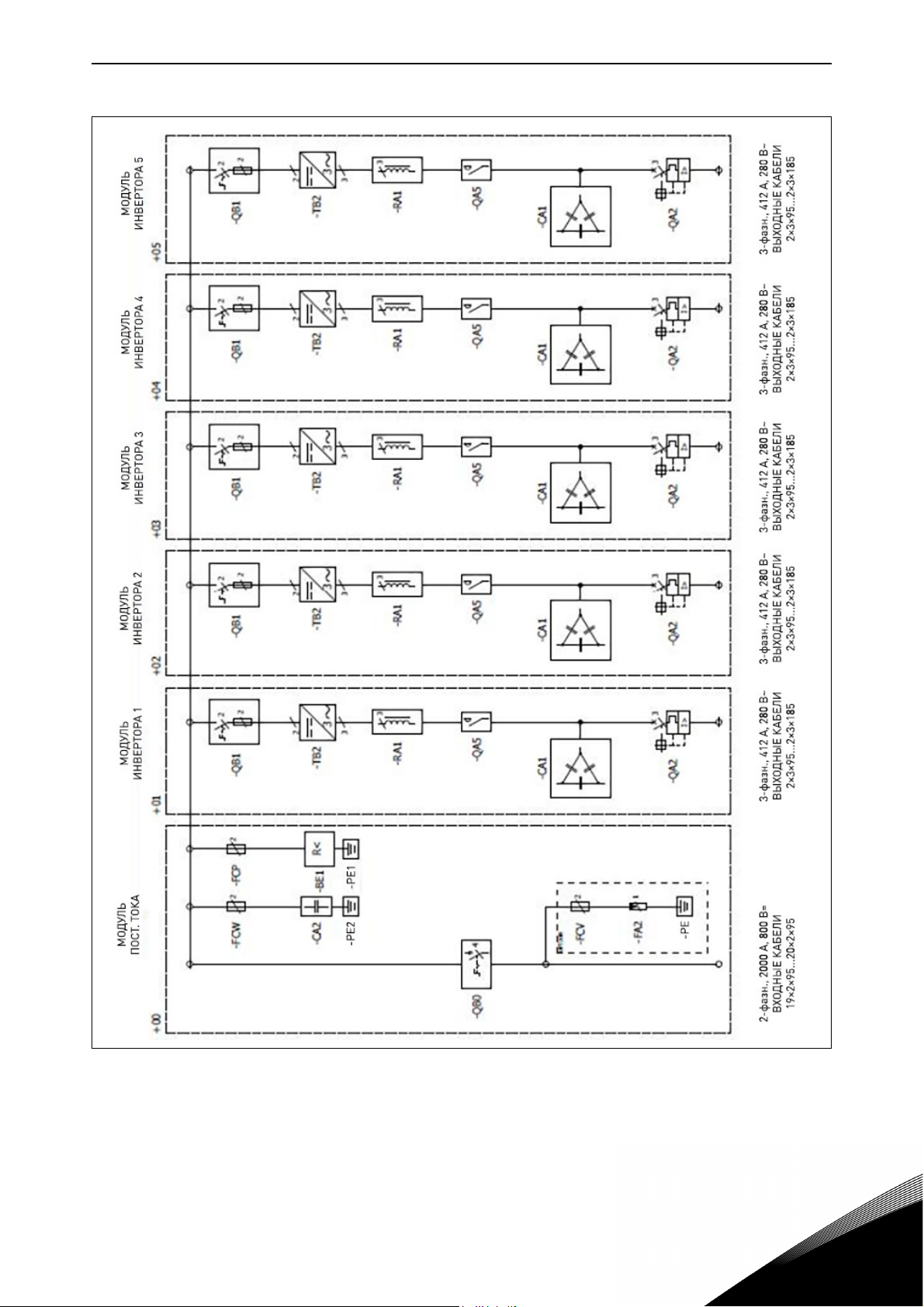

Электрические схемы для моделей большей мощности см. в Приложении А.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 22

5.2 ПРОКЛАДКА КАБЕЛЕЙ

Перед подключением кабелей к инвертору для солнечных батарей с помощью мультиметра удостоверьтесь, что подключаемые кабели не находятся под напряжением.

Если фотоэлектрические панели освещены, на их кабелях будет присутствовать напряжение. В таблице ниже приведены значения момента затяжки для всех силовых соединений.

Табл. 5. Моменты затяжки силовых соединений

Размер винта/болта

M6 8...10

M8 18...22 M10 35...45 M12 65...75

5.2.1 З

Инвертор для солнечных батарей оснащен клеммой заземления, с которой электрически соединены все металлические части инвертора. Эта клемма должна быть подключена к заземляющему устройству. Также должны быть заземлены шины защитного заземления, соединенные согласно инструкциям раздела 4.3. См. приложение Б.

5.2.2 П

Клеммы напряжения питания находятся в нижней части шкафа, где к ним возможен доступ. Инвертор для солнечных батарей имеет три соединительные клеммы, к которым подключаются кабели электрической сети. Проделайте отверстия в кабельных втулках внизу шкафа и введите через них кабели внутрь шкафа (см. рис. 5-5).

АЗЕМЛЕНИЕ

ОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОСНАБЖЕНИЯ

Момент затяжки

[Н·м]

Рис. 15. Подключение кабеля электросети к автономному модулю NXV0125

(кабельные зажимы не входят в комплект поставки)

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 23 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Рис. 16. Подключение кабеля электросети к автономному модулю NXV0200

(кабельные зажимы не входят в комплект поставки)

Рис. 17. Подключение кабеля электросети к модулю линии NXV0200

(кабельные зажимы не входят в комплект поставки)

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 24

9000.emf

13006.emf

Рис. 18. Подключение кабеля электросети при наличии дополнительной секции

переменного тока

Необходимое поперечное сечение проводов кабеля определяется в соответствии с мощностью и расстоянием до точки подключения согласно действующим местным нормативам.

Модель Минимальное сечение на модуль

]

[мм

Максимальное сечение на модуль

]

[мм

Для всех 10 240

5.2.3 П

ОДКЛЮЧЕНИЕ К ФОТОЭЛЕКТРИЧЕСКИМ ПАНЕЛЯМ

Внимание! Фотоэлектрические панели создают ток, когда они освещены. Убедитесь, что кабели не находятся под напряжением.

ПРИМЕЧАНИЕ. Неправильное подключение кабелей может привести к повреждению оборудования.

Подключите кабели солнечных батарей к соответствующим клеммным шинам преобразователя частоты, пропустив их через днище модуля питания (см. рис. 5-6 слева). Проверьте сечения жил кабелей и соответствующее количество кабелей по таблицам на стр. 25. Всегда подключайте по два кабеля с обеих сторон клеммной шины (см. рис. 5-6 справа). Подключите положительный полюс фотоэлектрической панели к шине с обозначением «+», а отрицательный полюс — к шине с обозначением «–».

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 25 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Пост.

ток (+)

Пост.

ток (–)

Пост. ток (–)

Пост. ток (+)

Кабели солнечных батарей подключаются к этим шинам

Подключайте по одному кабелю с каждой стороны клеммной шины

ЗЕМЛЯ ЗЕМЛЯ

ЗЕМЛЯЗЕМЛЯ

Рис. 19. Подключение инвертора к солнечным батареям

(модули мощностью ниже, чем NXV0800)

Рис. 20. Подключение инвертора к солнечным батареям

(модуль NXV0800 и модули более высокой мощности)

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 26

Табл. 6. Размеры входных кабелей панелей

Модель

Минимальное

сечение

NXV0125 3 x 2 x 70 мм NXV0200 4 x 2 x 95 мм NXV0400 8 x 2 x 95 мм NXV0600 12 x 2 x 95 мм NXV0800 15 x 2 x 95 мм NXV1000 19 x 2 x 95 мм NXV1200 23 x 2 x 95 мм

Табл. 7. Размеры выходных кабелей панелей

Модель

Минимальное

сечение

NXV0125 2 x 3 x 95 мм NXV0200 3 x 3 x 95 мм NXV0400 6 x 3 x 95 мм NXV0600 9 x 3 x 95 мм NXV0800 12 x 3 x 95 мм NXV1000 15 x 3 x 95 мм NXV1200 17 x 3 x 95 мм

Рекомендуемое

сечение

3 x 2 x 95 мм 4 x 2 x 95 мм

8 x 2 x 95 мм 12 x 2 x 95 мм 16 x 2 x 95 мм 20 x 2 x 95 мм 24 x 2 x 95 мм

Рекомендуемое

сечение

2 x 3 x 120 мм 2 x 3 x 185 мм 4 x 3 x 185 мм 6 x 3 x 185 мм 8 x 3 x 185 мм

10 x 3 x 185 мм

2 x 3 x 185 мм

Максимальное

сечение

4 x 2 x 185 мм

4 x 2 x 240 мм 20 x 2 x 185 мм 20 x 2 x 185 мм 32 x 2 x 185 мм 32 x 2 x 185 мм 32 x 2 x 185 мм

Максимальное

сечение

2 x 3 x 240 мм

4 x 3 x 240 мм 12 x 3 x 240 мм 12 x 3 x 240 мм 16 x 3 x 185 мм 16 x 3 x 185 мм 16 x 3 x 185 мм

Табл. 8. Размеры кабелей заземления

панелей

Модель Сечение

NXV0125 50 мм NXV0200 50 мм NXV0400 50 мм NXV0600 50 мм NXV0800 50 мм NXV1000 50 мм NXV1200 50 мм

Минимальное поперечное сечение кабеля вычисляется исходя из силы тока, протекающего по кабелю. Рекомендуемое сечение вычисляется из расчета падения напряжения на 1 % на отрезке кабеля длиной 100 м (постоянный ток) и 50 м (переменный ток).

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 27 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

13006.emf

5.3 ВЫБОР ПРЕДОХРАНИТЕЛЕЙ

В приведенных ниже таблицах указаны типовые размеры и типы предохранителей, которые можно использова в соответствии с местными правилами, условиями монтажа и с учетом техн кабелей.

ть с инвертором Vacon 8000 Solar. Окончательный выбор должен производиться

ических характеристик

ОСТОРОЖНО! Наибольшая отключающая способность при КЗ по переменному току Icu=30 кА. С дополнительной секцией переменного тока Icu=40 кА.

5.3.1 П

Табл. 9. Выбор предохранителей: предохранители для инверторов Vacon 8000 Solar

Тип

инвертора

РЕДОХРАНИТЕЛИ ДЛЯ ИНВЕРТОРОВ

Номи-

нальный

ток

[А]

Номи-

нальное

напряжение

[В]

Отклю-

чающая

способность

[кА]

Тип сраба-

тывания

Размер

предохра-

нителя

Подходящий тип

предохранителя

(номер по каталогу

Ferraz-Shawmut)

NXV0125 400 810 125 aR 71 DIN110 PC71UD13C400D1A NXV0200 630 930 125 aR 73 DIN110 PC73UD13C630D1A NXV0400 630 930 125 aR DIN3 PC73UD13C630PA NXV0600 630 930 125 aR DIN3 PC73UD13C630PA NXV0800 630 930 125 aR DIN3 PC73UD13C630PA NXV1000 630 930 125 aR DIN3 PC73UD13C630PA NXV1200 630 930 125 aR DIN3 PC73UD13C630PA

5.3.2 ПРЕДОХРАНИТЕЛЬ ЦЕПИ ЗАРЯДКИ

Табл. 10. Выбор предохранителей: предохранитель цепи зарядки

Номи-

нальный ток

[А]

Номи-

нальное

напряжение

[В]

Отклю-

чающая

способность

[кА]

Тип сраба

тывания

Размер

предохра-

нителя

Подходящий тип

предохранителя

(номер по каталогу

Ferraz-Shawmut)

32 810 125 aR DIN00 NH00UD10C32P

5.3.3 ПРЕДОХРАНИТЕЛЬ ДЛЯ КОНДЕНСАТОРОВ ЭМС-ФИЛЬТРА

Табл. 11. Выбор предохранителей: предохранитель для конденсаторов ЭМС-фильтра

Номи-

нальный ток

[А]

Номи-

нальное

напряжение

[В]

Отклю-

чающая

способность

[кА]

Тип сраба-

тывания

Размер

предохра-

нителя

Подходящий тип

предохранителя

(номер по каталогу

Ferraz-Shawmut)

25 1 000 10 gPV 10*38 HP10M4

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 28

5.3.4 ПРЕДОХРАНИТЕЛЬ ЦЕПИ ИЗМЕРЕНИЯ

Табл. 12. Выбор предохранителей: предохранитель цепи измерения

Номи-

нальный ток

[А]

4 1 000 10 gPV 10*38 HP10M4

Номи-

нальное

напряжение

[В]

Отклю-

чающая

способность

[кА]

Тип сраба-

тывания

Размер пре-

дохранителя

Подходящий тип

предохранителя

(номер по каталогу

Ferraz-Shawmut)

5.4 ЦЕПИ УПРАВЛЕНИЯ

Платы управления располагаются внутри блока управления инвертора Vacon 8000 Solar (см. рис. 5-8). С инвертором можно использовать платы четырех разных типов: A1, A2, B5, C2, D2, D7 и CI. Ниже будут описаны цепи управления этих плат. Более подробную информацию об этих платах можно найти в руководстве по дополнительным платам Vacon.

Рис. 21. Гнезда для плат в блоке управления

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 29 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

5.4.1 ОСНОВНАЯ ПЛАТА OPTA1

Рис. 22. Дополнительная плата Vacon OPT-A1

Описание Стандартная плата ввода-вывода с дискретными входами и выходами

и аналоговыми входами и выходами Допустимые гнезда A Идентификатор типа 16689 Клеммы Два клеммных блока (с кодировкой, исключающей установку блоков

в неправильном порядке; клеммы №

винтовые клеммы (M2.6) Перемычки Параметры платы Да (см. стр. 31)

4; X1, X2, X3 и X6 (см. рис. 5-10.)

1 и №12);

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 30

Табл. 13. Клеммы ввода-вывода платы OPTA1

(клеммы с кодировкой окрашены в черный цвет)

Клемма

Обозначение параметра

Техническая информация на панели управления и в NCDrive

1 +10 Vref Опорный выход +10 В; макс. ток 10 мA 2 AI1+ An.IN:A.1

3AI1– 4 AI2+ An.IN:A.2

5AI2– 6 24 Vout

(биполярное)

7 GND Земля для сигналов заданий и управления

8 DIN1 DigIN:A.1 Дискретный вход 1 (общая клемма CMA); Ri = мин. 5 Ом 9 DIN2 DigIN:A.2 Дискретный вход 2 (общая клемма CMA); Ri = мин. 5 Ом 10 DIN3 DigIN:A.3 Дискретный вход 3 (общая клемма CMA); Ri = мин. 5 Ом 11 CMA Общая цепь A для дискретных входов DIN1, DIN2 и DIN3.

12 24 Vout

(биполярное)

13 GND То же, что и для клеммы №7

14 DIN4 DigIN:A.4 Дискретный вход 4 (общая клемма CMB); Ri = мин. 5 Ом 15 DIN5 DigIN:A.5 Дискретный вход 5 (общая клемма CMB); Ri = мин. 5 Ом 16 DIN6 DigIN:A.6 Дискретный вход 6 (общая клемма CMB); Ri = мин. 5 Ом 17 CMB Общая цепь B для дискретных входов DIN4, DIN5 и DIN6.

18 AO1+ AnOUT:A.1 Аналоговый выход 19 AO1– Диапазон выходного сигнала:

20 DO1 DigOUT:A.1 Выход с открытым коллектором

Выбор типа сигнала (В или мА) с помощью блока перемычек X1 (см. стр. 30):

По умолчанию: 0...+10 В (Ri = 200 кОм)

(–10 В...+10 В, управление джойстиком, выбирается с помощью перемычки)

0...20 мА (Ri = 250 Ом)

Разрешение 0,1 %, погрешность ±1 %

3 AI1 — дифференциальный вход, если не подключен к «земле»;

допустимый сигнал при дифференциальном включении ±20 В по отношению

к «земле»

Выбор типа сигнала (В или мА) с помощью блока перемычек X2 (см. стр. 30):

По умолчанию: 0...20 мА (Ri = 250 Ом)

0...+10 В (Ri = 200 кОм)

(–10 В...+10 В, управление джойстиком, выбирается с помощью перемычки)

Разрешение: 0,1 %; погрешность ±1%

5 AI2 — дифференциальный вход, если не подключен к «земле»;

допустимый сигнал при дифференциальном включении ±20 В по отношению

к «земле»

Выход вспомогательного напряжения 24 В. Защита от короткого замыкания.

±5 %, макс. ток 150 мА

Может быть подключен внешний источник напряжения +24 В=.

Эта цепь гальванически связана с клеммой №12.

Эта цепь гальванически связана с клеммами №13 и №19.

По умолчанию подключена к «земле» (GND).

Выбор с помощью блока перемычек X3 (см. стр. 30)

То же, что и для клеммы №6

Эта цепь гальванически связана с клеммой №6.

Эта цепь гальванически связана с клеммами №7 и №19

По умолчанию подключена к «земле» (GND).

Выбор с помощью блока перемычек X3 (см. стр. 30)

Ток 0(4)...20 мА, RL макс. 500 Ом или

Напряжение 0...10 В, R

Выбор с помощью блока перемычек X6 (см. стр. 30) Макс.

Разрешение: 0,1 % (10 бит); погрешность ±2%

Макс. U

Макс. ток = 50 мA

= 48 В=

>1 кОм

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 31 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

ABCD

Блок перемычек X1:

Режим AI1

Режим AI1: вход напряжения: 0...10 В

Режим AI1: вход напряжения:

0...10 В (дифференц.)

Режим AI1: вход напряжения: –10...10 В

Блок перемычек X2:

Режим AI2

Режим AI2: вход тока: 0...20 мА

Режим AI2: вход напряжения: 0...10 В

Режим AI2: вход напряжения:

0...10 В (дифференц.)

Режим AI2: вход напряжения: –10...10 В

Блок перемычек X3:

Заземление CMA и CMB

= заводская установка по умолчанию

Блок перемычек X6:

Режим AO1

Режим AO1: выход тока: 0...20 мА

Режим AO1: выход напряжения: 0...10 В

Режим AI1: вход тока: 0...20 мА

Выбор перемычек

На плате OPTA1 имеется четыре блока перемычек. Заводские установки по умолчанию и другие возможные варианты установки перемычек представлены ниже.

Рис. 23. Настройка параметров с помощью блока перемычек на плате OPTA1

Параметры OPTA1

Номер Параметр Мин. Макс. По умолчанию Примечание

1Режим AI115 3 1 = 0...20 мА

2Режим AI215 1 1 = 0...20 мА

Табл. 14. Параметры, связанные с платой OPTA1

2 = 4...20 мА 3 = 0...10 В 4 = 2...10 В 5 = –10...+10 В

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 32

Табл. 14. Параметры, связанные с платой OPTA1

Номер Параметр Мин. Макс. По умолчанию Примечание

3Режим AO114 1 1 = 0...20 мА

2 = 4...20 мА 3 = 0...10 В 4 = 2...10 В

5.4.2 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTA2

Описание Стандартная плата релейных выходов преобразователя частоты Vacon

NX с двумя релейными выходами Идентификатор типа 16690 Допустимые гнезда B Клеммы Два клеммных блока; винтовые клеммы (M3); без кодировки Перемычки Нет Параметры платы Нет

Клеммы ввода-вывода платы OPTA2

Табл. 15. Клеммы ввода-вывода платы OPTA2

Обозначение

Клемма

RO1/НЗ

RO1/общий

RO1/НР DigOUT:B.1

RO2/НЗ

RO2/общий

RO2/НР DigOUT:B.2

параметра на

панели управления

ив NCDrive

Техническая информация

Релейный выход 1 (НР/НЗ) Коммутационная способность

Мин. коммутируемая нагрузка

Релейный выход 2 (НР/НЗ) Коммутационная способность

Мин. коммутируемая нагрузка

24 В пост. тока/8 А 250 В перем. тока/8 А 125 В пост. тока/0,4 А 5 В/10 мА

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 33 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

5.4.3 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTB5

Описание Плата расширения входов-выходов с тремя релейными выходами

Допустимые гнезда B, C, D, E

Идентификатор типа 16949

Клеммы Три клеммных блока; винтовые клеммы (M3); без кодировки

Перемычки Нет

Параметры платы Нет

Клеммы ввода-вывода платы OPTB5

Обозначение

Клемма

2223RO1/общий

RO1/НР

2526RO2/общий

RO2/НР

2829RO3/общий

RO3/НР

параметра на

панели управления

и в NCDrive

DigOUT: X.1

DigOUT: X.2

DigOUT: X.3

Техническая информация

Коммутационная способность

Мин. коммутируемая нагрузка Коммутационная способность

Мин. коммутируемая нагрузка

24 В пост. тока/8 А 250 В перем. тока/8 А 125 В пост. тока/0,4 А 5 В/10 мА

Примечание. Эта плата расширения может быть установлена в одно из четырех гнезд на плате управления. Букву «X» в обозначении параметра следует заменить буквой того гнезда (B, C, D или E), в который установлена плата расширения.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 34

5.5 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTC2 (RS-485)

Рис. 24. Дополнительная плата интерфейса RS-485 (Vacon OPTC2)

Сигнал Разъем Описание

NC* 1* Не подключено

VP 2 Напряжение питания (+) (5 В)

RxD/TxD –N 3 Прием/передача данных — A

RxD/TxD –P 4 Прием/передача данных — B

DGND 5 «Земля» данных (опорный потенциал для VP)

*Этот вывод (1) можно использовать для подключения экрана кабеля к следующему ведомому устройству.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 35 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

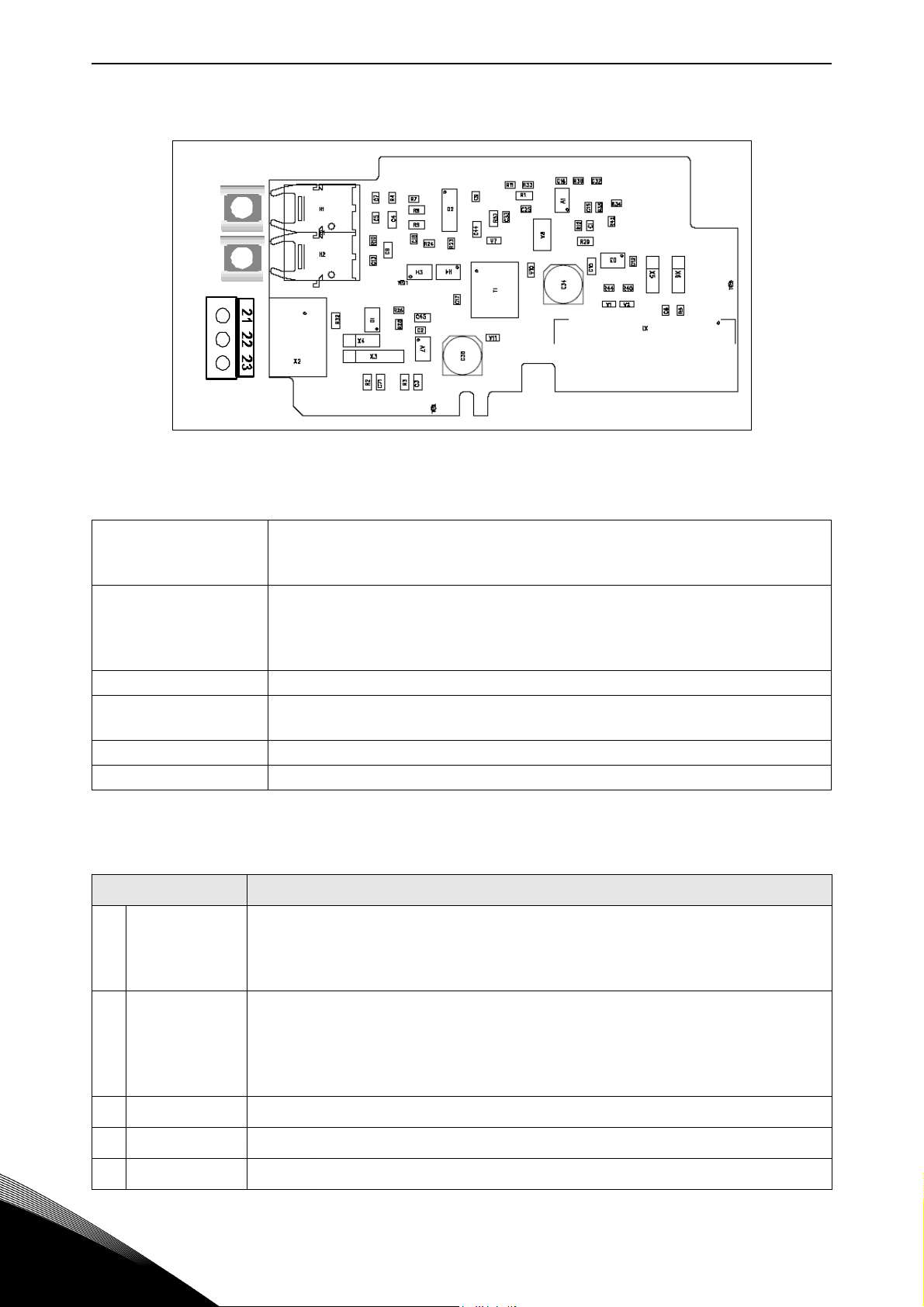

5.6 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTD2

ПРИМЕЧАНИЕ. На этом рисунке показано расположение элементов на плате D2 версии H или более поздней. См. раздел «Выбор перемычек» ниже.

Описание

Допустимые гнезда (B,) D, E; Примечание. Если используется только шина контроля

Идентификатор типа 17458 Клеммы Один оптический вход и выход; один блок винтовых клемм (M3),

Перемычки 4; X3, X4, X5 и X6. См. стр. 36 Параметры платы Нет

Клеммы ввода-вывода платы OPTD2

Клемма Техническая информация

H1 Оптический вход 1 системной шины (RX1)

H2 Оптический выход 1/2 системной шины (TX1/TX2);

CAN_L Шина контроля, данные («–»)

Плата адаптера системной шины с одним оптическим входом и выходом;

интерфейс скоростной шины контроля, используемый программой

NCDrive на ПК.

(клеммы 21...23), плата также может быть установлена в гнездо

B. Системная шина при этом доступна не будет. Поэтому следует

удалить перемычки X5 и X6. См. стр. 36.

Agilent HFBR-1528 (приемник), HFBR-2528 (передатчик).

Используйте оптический кабель 1 мм (например, Agilent HFBR-RUS500 с соединителями HFBR-4531/4532/ 4533) Примечание. Недоступно, если плата установлена в гнездо B.

Выбирается перемычкой X5 Используйте оптический кабель 1 мм (например, Agilent HFBR-RUS500 с соединителями HFBR-4531/4532/4533) Примечание. Недоступно, если плата установлена в гнездо B.

CAN_H Шина контроля, данные («+»)

CAN_SHIELD Шина контроля, экран

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 36

*Если плата установлена в гнездо B, системная шина недоступна. Удалите перемычки X5 и X6.

= заводская установка по умолчанию

ВЫКЛ.ВКЛ.

Ввод системной шины

ВКЛ/ВЫКЛ

Блок перемычек X6*:

Вывод TX2Вывод TX1

Вывод системной шины

Блок перемычек X5*:

Согласующая

нагрузка не

подключена

Согласующая

нагрузка

подключена

Подключение согласующей

нагрузки CAN

Блок перемычек X4:

Не подключается

к экрану

Подключается

к экрану

Заземление CAN

Блок перемычек X3:

Пояснения к различным вариантам заземления см. на следующей странице.

Не установлены: не подключается

C: подключение к изолированной «земле» CAN

B: подключение к «земле» через LС-фильтр

A: подключение к «земле»

CBA

Заземление CAN

Блок перемычек X3:

Выбор перемычек

На плате OPTD2 имеется четыре блока перемычек. Заводские установки по умолчанию и другие возможные варианты установки перемычек представлены ниже.

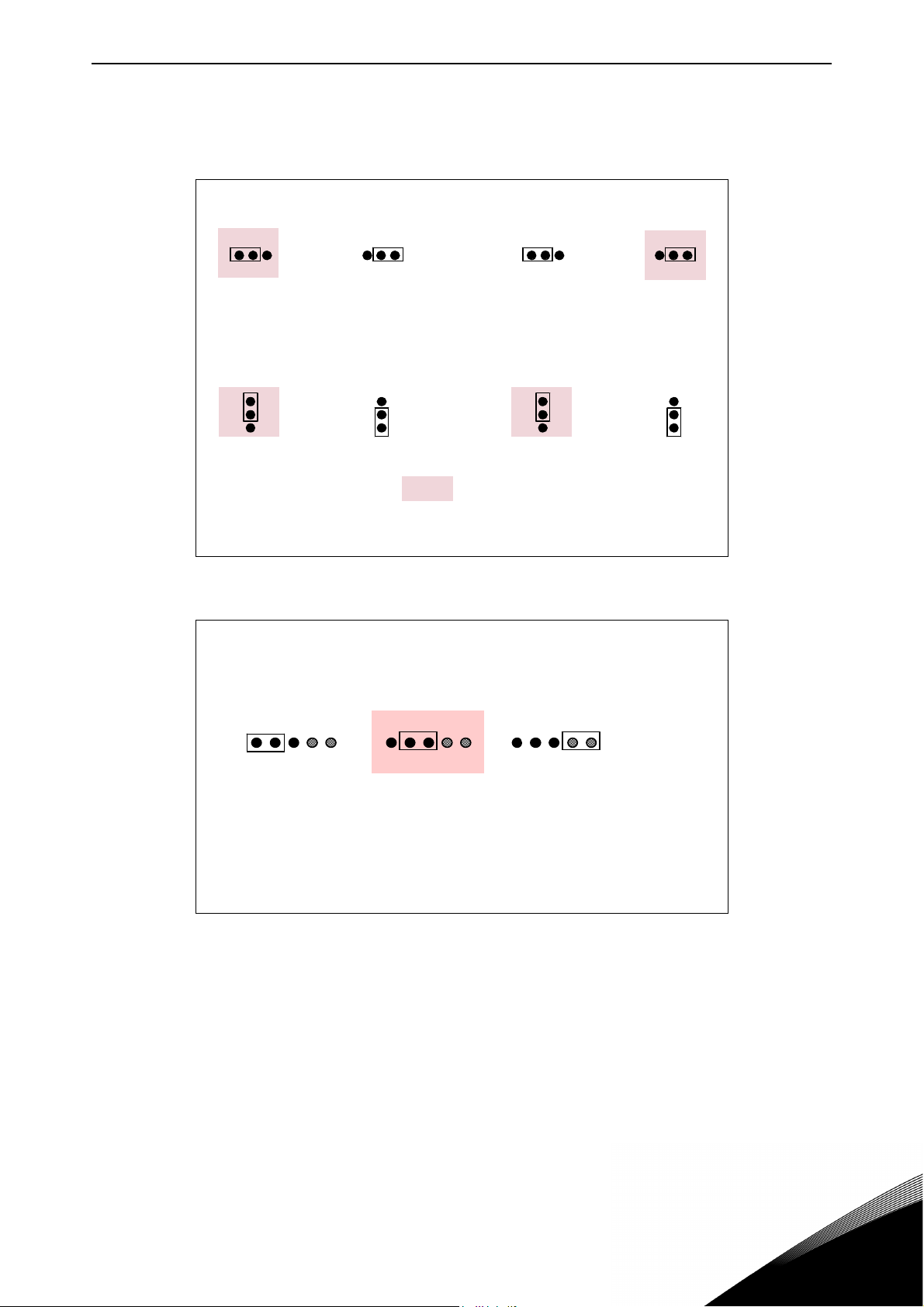

Рис. 25. Возможные положения перемычек для платы OPT-D2 (до версии G включительно)

ПРИМЕЧАНИЕ.

цепей «земли» отдельных узлов сети CAN с помощью 3- или 4-жильного кабеля CAN. Рекомендуется подключить экран кабеля к зажиму заземления преобразователя частоты.

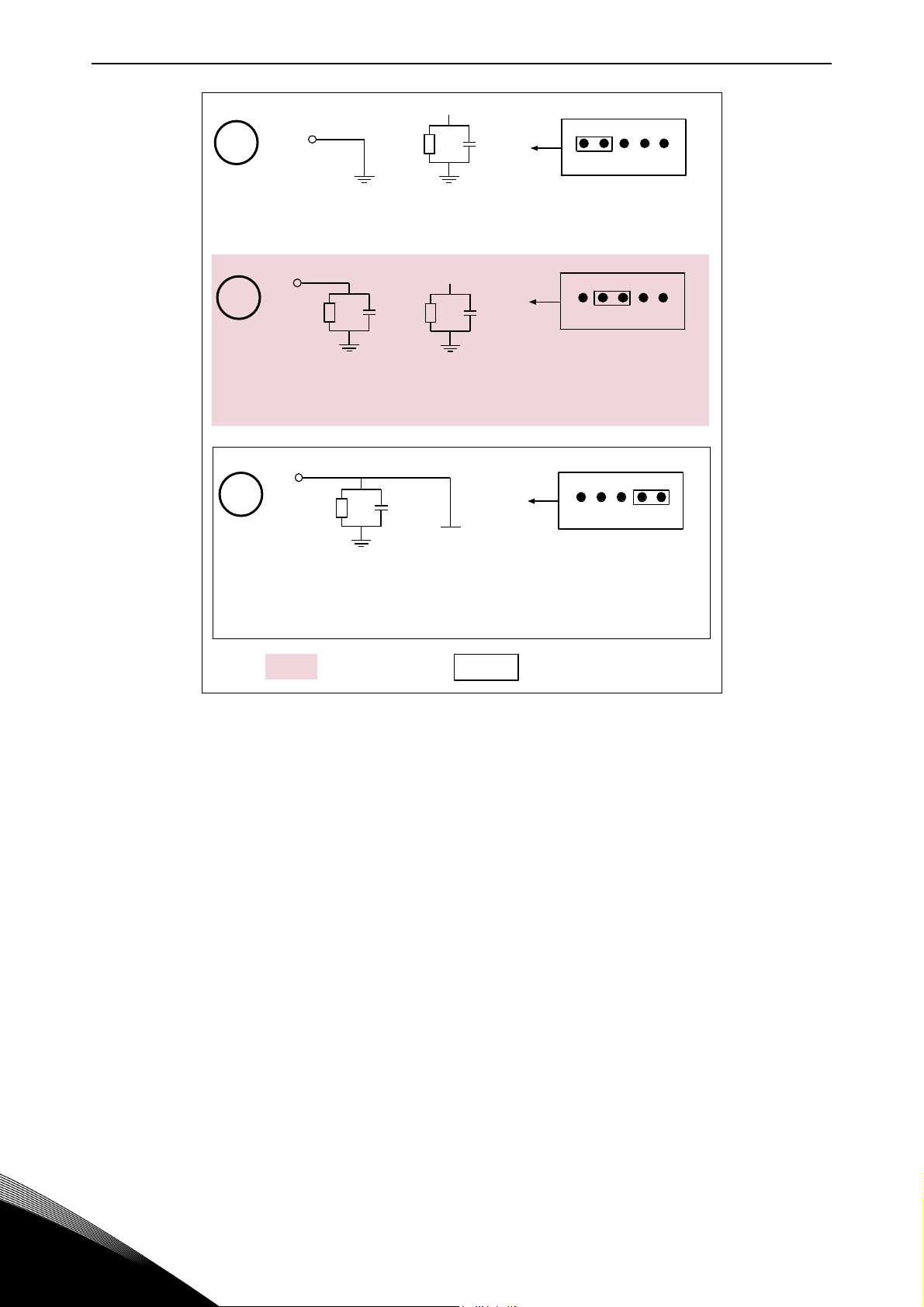

Рис. 26. Возможные положения перемычек X3 для платы OPT-D2

(начиная с версии H включительно)

Положение «C» можно использовать для соединения гальванически не

связанных

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 37 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

= Рекомендуемая настройка

= заводская установка по умолчанию

– Используется, когда цепь CAN GND («Земля» CAN)

подключена к клемме 23. Эта настройка рекомендуется для обеспечения наилучшей помехоустойчивости.

масса

CAN GND

– Используется, когда экран подключен к клемме 23,

а расстояние между устройствами велико.

CAN GND

масса

– Используется, когда экран подключен к клемме 23,

а расстояние между устройствами невелико.

масса

CAN GND

масса

GND

(ЗАЗЕМЛЕНИЕ)

НЗЗЕМЛЯ

GND

(ЗАЗЕМЛЕНИЕ)

НЗЗЕМЛЯ

GND

(ЗАЗЕМЛЕНИЕ)

НЗЗЕМЛЯ

Рис. 27. Возможные способы заземления CAN

Альтернативный способ подключения цепи сигнала «CAN GND» («земля CAN»): соедините между экранирующей

собой цепи «CAN GND» всех узлов. Используйте для этой цели сигнальный провод внутри

оплетки (см. рис. ниже).

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 38

322212

Заземляющий зажим

OPTD2/ OPTD6

322212

GND (ЗАЗЕМЛЕНИЕ)

CAN

GND (ЗАЗЕМЛЕНИЕ)

CAN

CAN LO CAN LO

CAN HI CAN HI

Экран

Рис. 28. Альтернативный способ подключения цепи сигнала «CAN GND»

Подключение преобразователей частоты к кабелю интерфейса связи при использовании платы OPTD2

Особый способ подключения В приведенном примере подключения крайнее слева устройство является ведущим, а остальные

устройства — ведомыми. Ведущее устройство может осуществлять обмен данными с ведомыми устройствами. Ведомые устройства не могут обмениваться данными между собой. Смена ведущего устройства невозможна. Функции ведущего всегда выполняет первое устройство. На плате OPTD2 ведущего устройства перемычки установлены в позиции по умолчанию, т. е. X6:1-2, X5:1-2. Для ведомых устройств положение перемычек следует изменить: X6: 1-2, X5:2-3.

Макс. кол-во

устройств в линии

Макс. достижимая скорость

[Мбит/с]

312

12 3

24 1,5

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 39 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

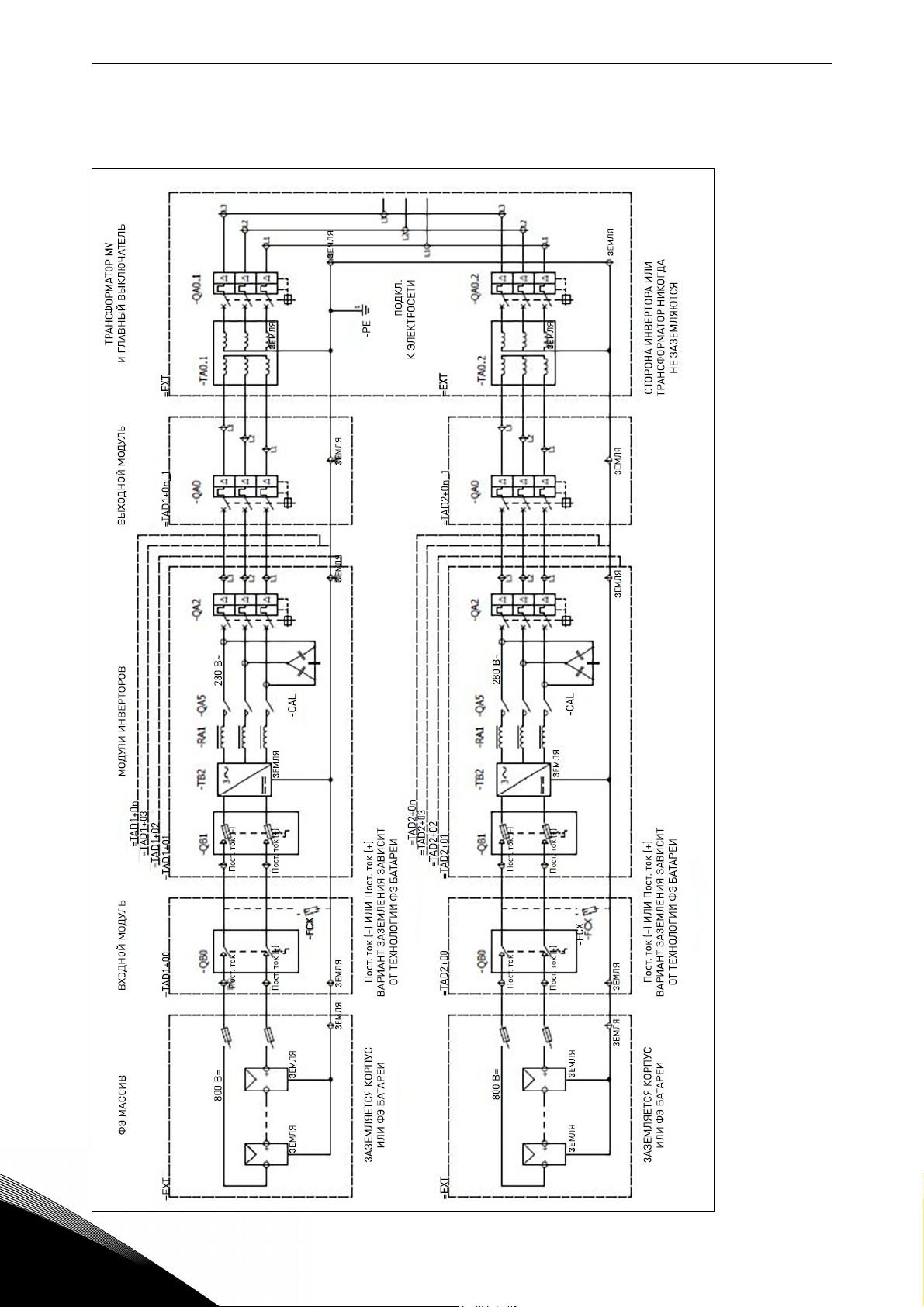

Рис. 29. Пример подключения преобразователей частоты при использовании платы OPTD2

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 40

5.7 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTD7

(ПЛАТА ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ ЭЛЕКТРОСЕТИ)

Дополнительная плата OPTD7 предназначена для измерения переменного напряжения синусоидальной формы. С помощью этой платы преобразователь частоты измеряет амплитуду, частоту и фазовый угол напряжения электросети. Во время работы преобразователь частоты может сравнивать эти данные с фазовым углом напряжения на своем выходе. Эту функцию можно использовать для разработки приложений различного назначения с использованием средства программирования приложений NC61131-3.

Плата OPTD7 поставляется с трансформатором, который подходит для диапазона напряжений 380В...690В.

Помните, однако, что этот трансформатор невозможно использовать с входом напряжения с широтно-импульсной модуляцией (ШИМ).

Если измеряемое входное напряжение находится за пределами указанного выше диапазона напряжений, допускается использовать иной трансформатор (например, собственного изготовления), соответствующий фактическому диапазону напряжений. В этом случае в параметр коэффициента трансформации потребуется ввести значение, соответствующее отношению чисел витков первичной и вторичной обмоток трансформатора. Дополнительную информацию см. в разделе характеристик платы ниже.

Величина напряжения сигнала измерения, подаваемого на дополнительную плату OPT-D7, не должна превышать 14,26 В (эфф. знач.).

Плата может быть установлена только в гнездо C.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 41 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Соединения OPTD7

Характеристики платы OPTD7

Диапазон входных напряжений/напряжений

а первичной обмотке

н трансформатора

Коэффициент трансформации Первичная: вторичная

Диапазон выходных напряжений/напряжений на вторичной обмотке трансформатора

Входное полное сопротивление

Рекомендация по выбору кабеля

Дискретность измерения 10 бит Погрешность измерения

напряжения

Мин. 380 В~ –15 % Макс. 690 В~ +15 %

60:1

14 В (эфф. знач.) Между клеммами L1/L2/L3.

L1/L2 =50 кОм L1/L3 = 25 кОм L2/L3 = 25 кОм

Макс. 1,5 мм2, экранированный

0,2 %

L3 — внутренняя виртуальная общая цепь

Между выходом трансформатора и OPTD7

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ vacon • 42

5.8 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTCI (ПЛАТА MODBUS/TCP)

Преобразователи частоты Vacon NX могут быть подключены к сети Ethernet с помощью платы интерфейса Ethernet OPTCI. Плату OPTCI можно установить в гнездо для карт D или E.

Рис. 30. Дополнительная плата OPTCI

Общие характеристики Наименование платы OPTCI Подключение к Ethernet Интерфейс Разъем RJ-45 Связь Кабель передачи данных Экранированный, категории 5e

Скорость 10/100 Мбит/с Дуплекс Полудуплекс/дуплекс IP-адрес по умолчанию 192.168.0.10

Протоколы Modbus/TCP Характеристики

окружающей среды

Безопасность Соответствует стандарту EN50178

Рабочая температура окружающего воздуха

Температура хранения –40°C…70°C Влажность <95 % без образования конденсата Высота над уровнем моря Макс. 1 000 м Вибрация 0,5 G в диапазоне 9…200 Гц

–10°C…50°C

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 43 ЗАПУСК

6. ЗАПУСК

Процедура запуска инвертора VACON 8000 SOLAR проста, но важно соблюсти приведенные ниже инструкции.

1. Убедитесь, что кабели солнечных батарей подключены правильно и что выключатель цепи постоянного тока замкнут.

Убедитесь в правильности подключения кабелей, соединяющих инвертор с электро-

, включая кабель заземления. Убедитесь, что главный автоматический выклю-

сетью чатель цепи переменного тока и автоматические выключатели вспомогательных цепей (при их наличии) подключены и замкнуты.

3. Нажмите кнопку «START» («ПУСК») на панели управления.

После того как эти действия выполнены, инвертор автоматически начнет работу, когда напряжение солнечных батарей превысит минимальный пороговый уровень пробуждения (340 В=), при условии наличия напряжения в электрической сети. Инвертор запускается каждый день утром и автоматически прекращает работу в ночное время. Вследствие изменения атмосферных условий инвертор может запускаться и останавливаться более одного раза в день.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПРИКЛАДНОЕ РЕШЕНИЕ SOLAR MULTIMASTER vacon • 44

7. ПРИКЛАДНОЕ РЕШЕНИЕ SOLAR MULTIMASTER

Solar Multimaster — это уникальная концепция, которая повышает эффективность, надежность и функциональность в любых масштабных энергетических системах. Данная концепция позволяет подключать одновременно от двух до пяти отдельных инверторов в определенной последовательности. В любое время суток в системе работает оптимальное количество инверторов, что сводит энергопотери к минимуму. Благодаря ротации используемых инверторов уравнивается время их работы, а значит, продлевается срок службы всей установки в целом. Централизованное управление всей установкой осуществляется с помощью блока управления с сенсорным экраном. Такой модульный подход обеспечивает целый ряд преимуществ по сравнению с традиционными решениями на базе отдельных инверторов. Помимо оптимизации в зависимости от количества солнечного света модульность позволяет проводить ремонт и обслуживание без полной остановки системы. Предохранители-разъединители в цепи зарядки позволяю безопасно отключать и подключать отдельные модули, при этом работа системы не прерывается.

Модульная концепция позволяет максимально гибко и эффективно учитывать и использовать доступное пространство при проектировании. Системный интегратор может иметь в запасе определенное число отдельных модулей и обеспечивать требуемую мощность системы путем параллельного подключения модулей, выбирая нужный уровень мощности на сенсорном экране панели управления. Такой подход позволяет быстро реализовать нужное решение и ввести его в эксплуатацию. Прикладное решение Solar Multimaster также значительно упрощает задачу расширения системы. Вместо замены целиком всего инвертора можно просто добавить нужное число инверторных м

одулей в систему. Установка может включать от одного до пяти отдельных модулей, в зависимости от требуемой мощности. Модульный принцип сохраняется и в масштабе отдельных модулей. Это означает быстрый и удобный доступ к отдельным компонентам, таким как инверторы и LCLфильтры.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 45 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8. ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.1 ЭКРАНЫ И ПЕРЕМЕЩЕНИЕ МЕЖДУ ЭКРАНАМИ

Для управления используется панель с сенсорным дисплеем TA70. Чтобы выполнить ту или иную операцию или перейти к нужному экрану, достаточно коснуться дисплея.

Переход к дополнительным экранам осуществляется путем нажатия одной из кнопок внизу главного экрана.

Рис. 31. Кнопки для перехода к дополнительным экранам

На каждом дополнительном экране имеется кнопка «Main View» («Главный экран»), позволяющая вернуться к главному экрану.

Рис. 32. Кнопка для возврата на главный экран

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 46

8.2 ГЛАВНЫЙ ЭКРАН

На главном экране отображается наиболее важная информация, относящаяся ко всей системе Vacon 8000 Solar. Для отображения информации, касающейся отдельных модулей, а также накопленных данных за прошедший период предусмотрено несколько дополнительных экранов. На главном экране также находятся кнопки для активации и остановки системы.

Ведущее устройство — это устройство, которое стоит во главе процесса обмена данными. Ведущее устройство измеряет параметры состояния электрической сети, а также напряжение постоянного тока и по величине последнего рассчитывает величину задания по постоянному току. Ведущее устройство использует измеренные параметры состояния электросети для работы с соблюдением стандартов электроснабжения. Ведущее устройство передает значения ведомым устройствам и на сенсорную панель TA70. Реагируя на эти значения, сенсорная панель TA70 передает на ведомые модули (если таковые имеются) команды на включение или выключение. Как правило, в системе имеется несколько подключенных друг к другу идентичных устройств. В этом случае одно из устройств должно быть настроено для выполнения функций ведущего устройства, а остальные устройства должны быть настроены в качестве ведомых устройств.

Ведомое устройство — это пассивный участник процесса обмена данными, ожидающий поступления значений и команд от ведущего устройства.

Все модули передают информацию о состоянии на сенсорную панель TA70.

Рис. 33. Главный экран представляет всю необходимую информацию о системе

Когда система остановлена, отображается стрелка, указывающая, какой модуль будет запущен в качестве ведущего устройства в следующий раз.

Рис. 34. Индикатор следующего ведущего устройства

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 47 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.2.1 АКТИВАЦИЯ СИСТЕМЫ

Кнопки для активации и остановки системы располагаются в верхнем левом углу главного экрана. Эти кнопки также индицируют фактическое состояние активации системы. Система запоминает состояние активации при выключении электропитания. См. таблицу состояний активации и остановки ниже.

Система остановлена

Система активирована

Рис. 35. Состояние активации/остановки системы

Активированное состояние не всегда означает, что система запущена. Инверторы, например, могут быть не готовы к запуску из-за низкой освещенности. Тем не менее, система переходит в режим, в котором она либо пытается запуститься, либо ожидает, когда инверторы будут готовы к запуску.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 48

8.2.2 СОСТОЯНИЕ СИСТЕМЫ

Текущее состояние системы отображается в текстовом виде в верхней части главного экрана. Состояния, в которых может находиться система, описаны в таблице состояний системы ниже.

Табл. 16. Состояния системы

Отказ Система остановлена из-за критического отказа. Критические отказы

будут рассмотрены в разделе «Условия запуска» далее.

Не готово Система остановлена из-за отсутствия внешнего сигнала разрешения

запуска (сведения о программировании внешних сигналов см. в разделе «Настройка 3» далее).

Остановлено Система находится в режиме останова. Спящий режим Система находится в спящем режиме. Нет ни одного доступного модуля.

Система остается в спящем режиме до тех пор, пока не появляются модули готовые к запуску.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 49 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

VDC

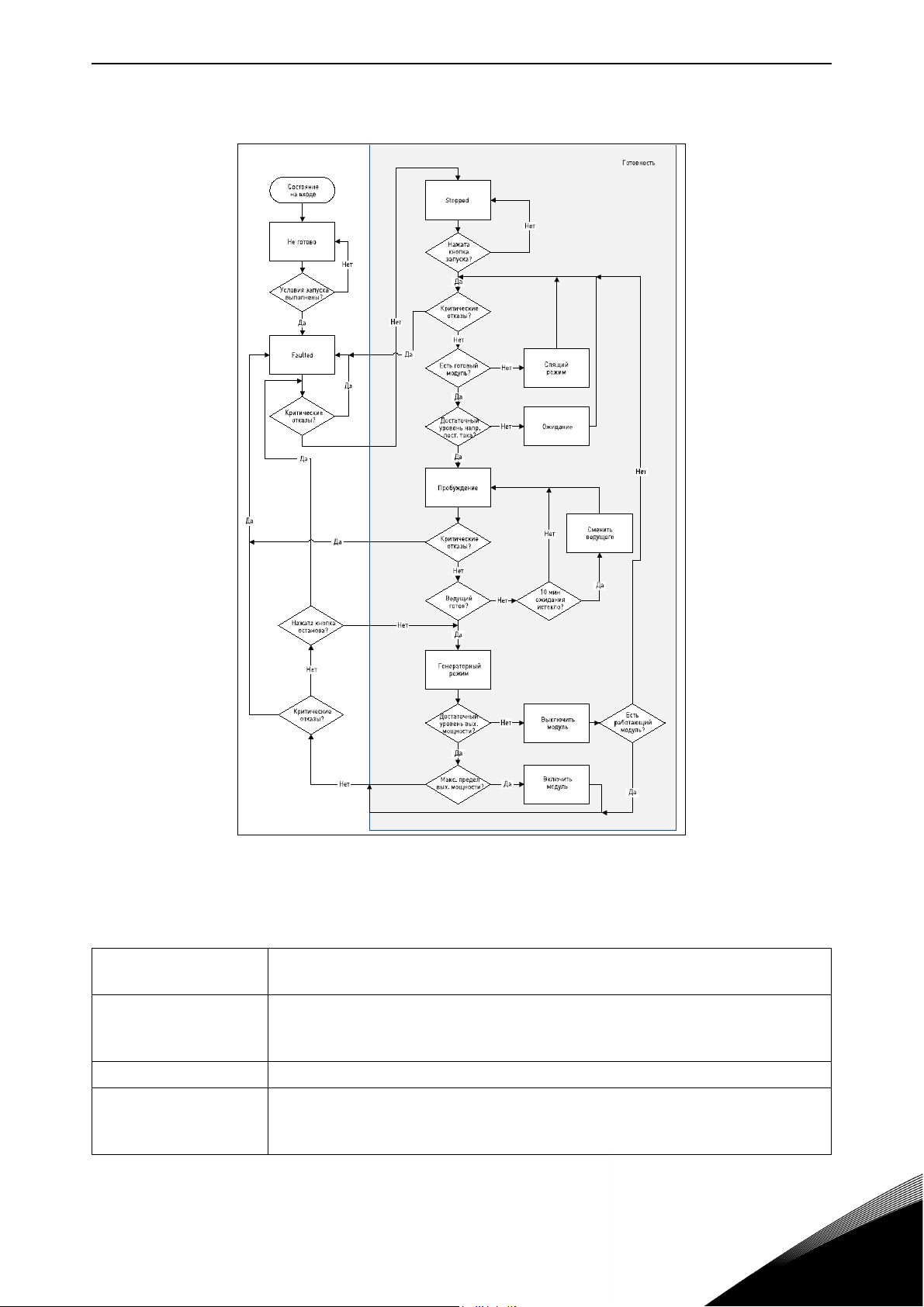

Табл. 16. Состояния системы

Режим пробуждения Есть готовые к запуску модули, но система ожидает готовности

ведущего устройства (если оно не придет в готовность в течение 10 мин (

время по умолчанию), система автоматически сменит ведущее устройство)

Генераторный режим Ожидание Система находится в режиме ожидания.

8.2.3 ОБЩАЯ МОЩНОСТЬ

Когда система генерирует электроэнергию, в правом верхнем углу главного экрана отображается значение суммарной мощности всех модулей.

Табл. 17. Общая мощность, счетчик суммарной электроэнергии и напряжение

Система работает и генерирует электроэнергию.

на шине постоянного тока

8.2.4 С

Показания счетчика суммарной электроэнергии отображаются под значением общей мощности. Счетчик показывает общую суммарную величину электроэнергии, поданной всеми модулями инверторов в электрическую сеть.

8.2.5 Н

Под значением счетчика суммарной электроэнергии отображается величина напряжения постоянного тока.

Внимание! Если ни один модуль не доступен (например, в ночное время), вместо значения напряжения мигают красным цветом символы «- -». Они означают, что фактическая величина напряжения постоянного тока неизвестна, но в звене постоянного тока может присутствовать опасное напряжение.

Рис. 36. Мигающие красные символы «- -» указывают, что значение напряжения

ЧЕТЧИК СУММАРНОЙ ЭЛЕКТРОЭНЕРГИИ

АПРЯЖЕНИЕ НА ШИНЕ ПОСТОЯННОГО ТОКА

на шине пост. тока не может быть считано

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 50

8.2.6 ДАННЫЕ МОДУЛЕЙ НА ГЛАВНОМ ЭКРАНЕ

На главном экране отображаются основные данные каждого модуля: состояние модуля, генерируемая мощность и суммарная наработка. Количество строк (т. е. модулей) зависит от размера системы Vacon 8000 Solar.

Рис. 37. Отображение состояния, мощности и суммарной наработки для каждого модуля

Состояние модуля в строке модуля отображается с помощью анимированного символа. Индикация поясняется в таблице ниже.

Вырабатываемая мощность представляется в виде числового значения [кВт] и анимированной г

оризонтальной шкалы (%). Значение наработки — это суммарное количество отработанных часов

Модуль готов

Модуль работает в качестве ведущего устройства

Модуль работает в качестве ведомого устройства

Модуль не готов

Мигает красным: модуль неисправен

Ведущее устройство в режиме ожидания

Модуль недоступен

Рис. 38. Индикация состояния модуля

Значение «- -» указывает, что модуль недоступен или что фактическое значение или статус неизвестны из-за проблем со связью.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 51 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.2.7 СТРОКА СОБЫТИЙ

В самом низу главного экрана отображается информация о последнем произошедшем событии, тревоге или отказе.

Метка времени Источник Описание события

Рис. 39. Последнее произошедшее событие на главном экране

8.2.8 У

СЛОВИЯ ЗАПУСКА

Экран условий запуска системы содержит сводку критических отказов и состояний. При этих отказах или состояниях система прекратит и/или не сможет начать работу.

Рис. 40. Условия запуска системы

Значения символов поясняются в таблице ниже.

Отказ или «не OK». Останавливает систему и/или не допускает запуск системы.

Условие Возможная причина отказа

AC Main Switch (Главный выключатель переменного тока)

DC Main Switch (Главный выключатель постоянного тока)

Emergency Switch (Аварийный выключатель)

Нет информации. Этот тип отказа используется всистеме.

Рис. 41. Условия

Табл. 18. Условия

Главный выключатель переменного тока не замкнут.

Главный выключатель постоянного тока не замкнут. Прежде чем замкнуть главный выключатель постоянного тока, необходимо разомкнуть все выключатели цепей зарядки постоянного тока.

Инициирован аварийный останов.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 52

Табл. 18. Условия

Условие Возможная причина отказа

Run Enable (Разрешение пуска) Не активирован внешний сигнал разрешения запуска.

DC Insulation (Изоляция в цепи пост. тока)

Insulation AC (Изоляция в цепи перем. тока)

External Fault 1 (Внешний отказ 1)

External Fault 2 (Внешний отказ 2)

DC Insulation Monitor (Контроль изоляции в цепи пост. тока)

DC Swiches (Выключатели постоянного тока)

Overvoltage (Повышенное напряжение)

Communication IO (Связь ввода-вывода)

Сигнал на дискретном входе сообщает о повреждении изоляции на стороне постоянного тока.

Сигнал внешней схемы измерения изоляции на стороне переменного тока сообщает о повреждении изоляции.

Внешний сигнал неисправности с дискретного входа.

Измерительный сигнал на аналоговом входе свидетельствует о повреждении изоляции на стороне постоянного тока.

Выключатели постоянного тока модулей не замкнуты, хотя главный выключатель постоянного тока замкнут, либо они замкнуты, когда главный выключатель постоянного тока разомкнут.

Один или несколько инверторов аварийно отключились из-за отказа по повышенному напряжению.

Потеряна связь с модулем удаленного ввода-вывода.

8.3 СОБЫТИЯ

В списке событий отображаются произошедшие отказы, тревоги и события уровня системы или уровня отдельных модулей.

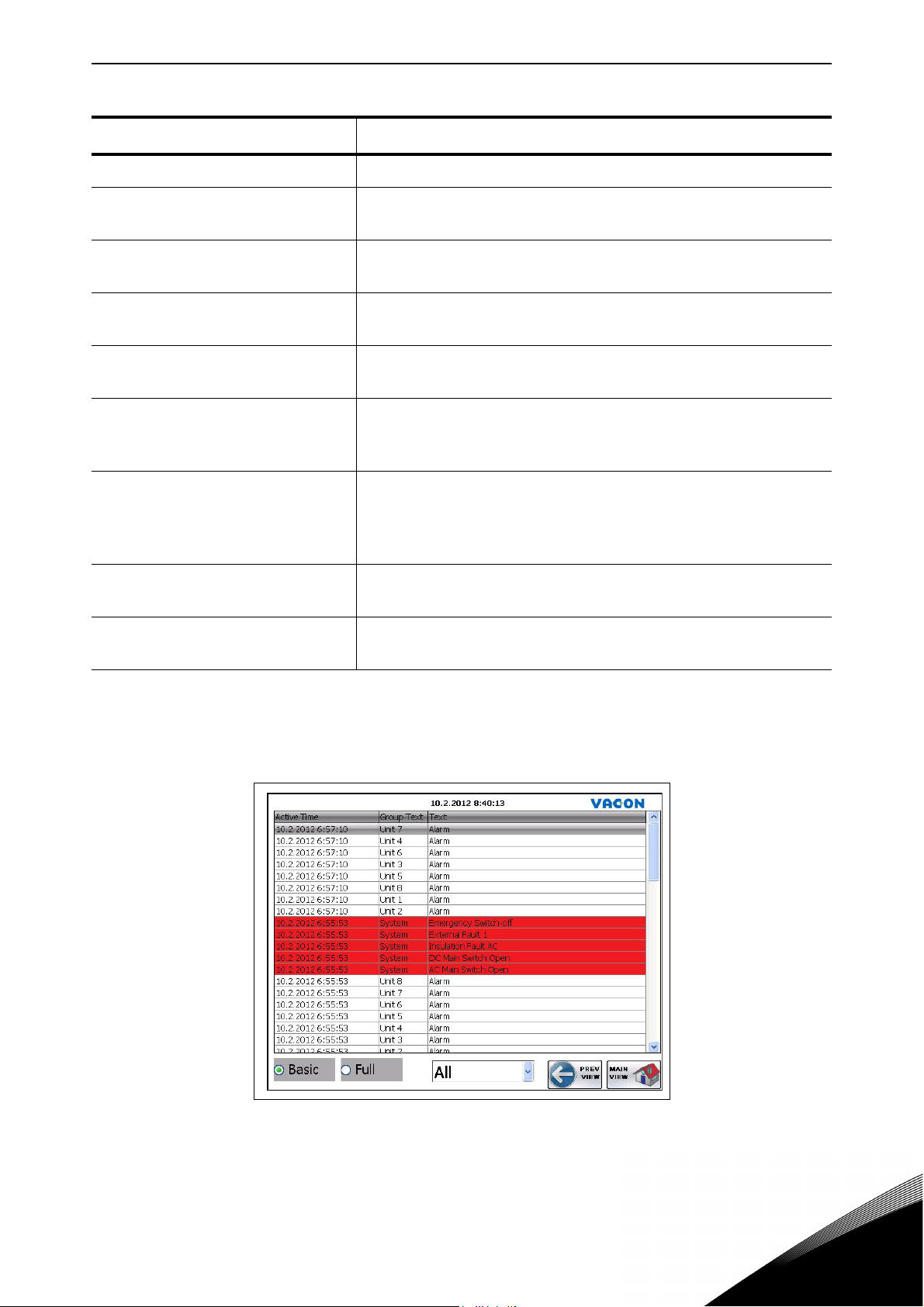

Рис. 42. Список событий

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 53 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

Каждая строка в списке представляет событие, тревогу или отказ. В столбце «Active Time» (Время активации) отображается время возникновения события. В столбце «Group» («Группа») указывается, кто является источником события, тревоги или отказа: система или определенный модуль. Для событий и неактивных отказов/тревог используется белый фон. Активные отказы отображаются с красным фоном, а активные тревоги — с желтым фоном.

С помощью переключателя «Basic» («Основные») можно выбрать, чтобы отображались только отказы. Если выбрать «Full» («Полный»), в списке будут показаны все события, отказы и тревоги системы и модулей.

Список событий фильтруется. Отображаются только отказы системы и модулей. Зеленая точка указывает, что в данный момент выбран этот вариант.

Список событий содержит все отказы, тревоги и события.

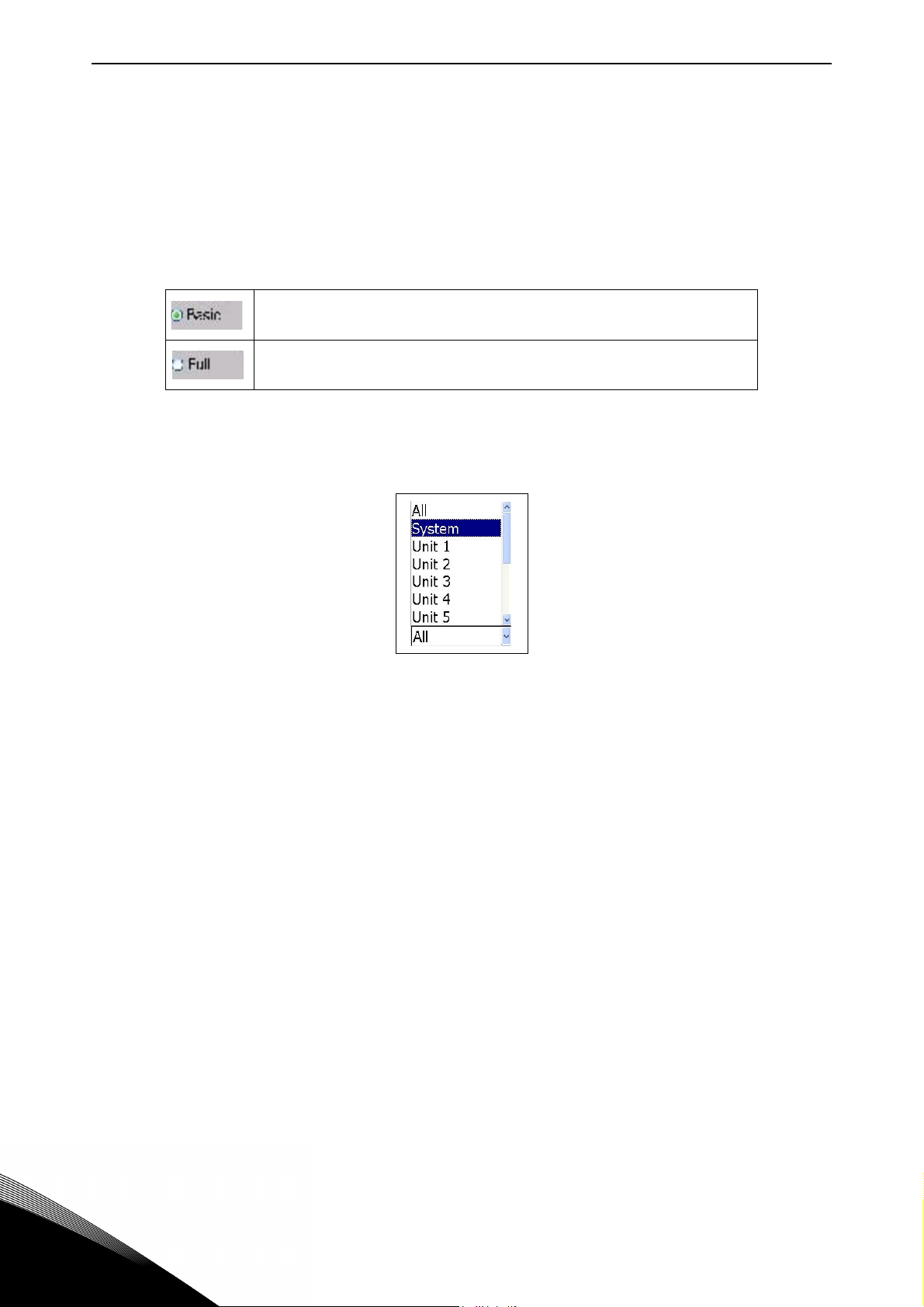

Рис. 43. Параметры фильтра списка событий

Выбрав в раскрывающемся списке определенный модуль или систему, можно отобразить только события этого модуля или события системы.

Рис. 44. Фильтрация списка событий по принадлежности событий

8.4 ГРАФИКИ ПОКАЗАТЕЛЕЙ СИСТЕМЫ

Накопленные данные за прошедший период (данные о выработке электроэнергии и результаты измерения изоляции в цепи постоянного тока) отображаются в виде графиков («трендов») и таблиц.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 54

8.4.1 СУММАРНЫЕ ПОКАЗАТЕЛИ СИСТЕМЫ

На графике суммарных показателей системы («TREND SYSTEM TOTAL») отображаются значения суммарного тока и суммарной вырабатываемой мощности системы за последние 24 часа. Для кривой тока используется красный цвет, а для кривой мощности — синий. С помощью кнопок в верхней части экрана масштаб по оси Y можно оптимизировать для выходного тока («Output Current») или выходной мощности («Output Power»).

Рис. 45. Контроль суммарного тока и суммарной мощности системы

Масштаб по оси Y установлен для кривой тока [A]. Зеленая точка указывает текущий выбранный вариант.

Масштаб по оси Y установлен для кривой мощности [кВт].

Рис. 46. Масштаб графиков по оси Y

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 55 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.4.2 КОНТРОЛЬ ИЗОЛЯЦИИ В ЦЕПИ ПОСТОЯННОГО ТОКА

На графике состояния изоляции в секции постоянного тока («TREND DC INSULATION») отображаются измеренные значения изоляции в цепях постоянного тока в диапазоне от 0 до 100 %. Этот экран виден, только если на аналоговом входе измеряется величина изоляции в цепи постоянного тока.

Рис. 47. График измеренного значения изоляции в цепи пост. тока

По умолчанию на графике отображаются значения за последние 24 часа. Коснувшись изображения графика, можно выбрать другой временной диапазон.

Рис. 48. Диалоговое окно масштаба по оси времени

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 56

8.4.3 ТАБЛИЦЫ ЭНЕРГОВЫРАБОТКИ

На странице «Total Energy kWh» отображаются данные об общей энерговыработке системы и энерговыработке отдельных модулей за текущие сутки, текущую неделю и текущий месяц.

Также предусмотрены кнопки для доступа к ежесуточным, еженедельным или ежемесячным данным.

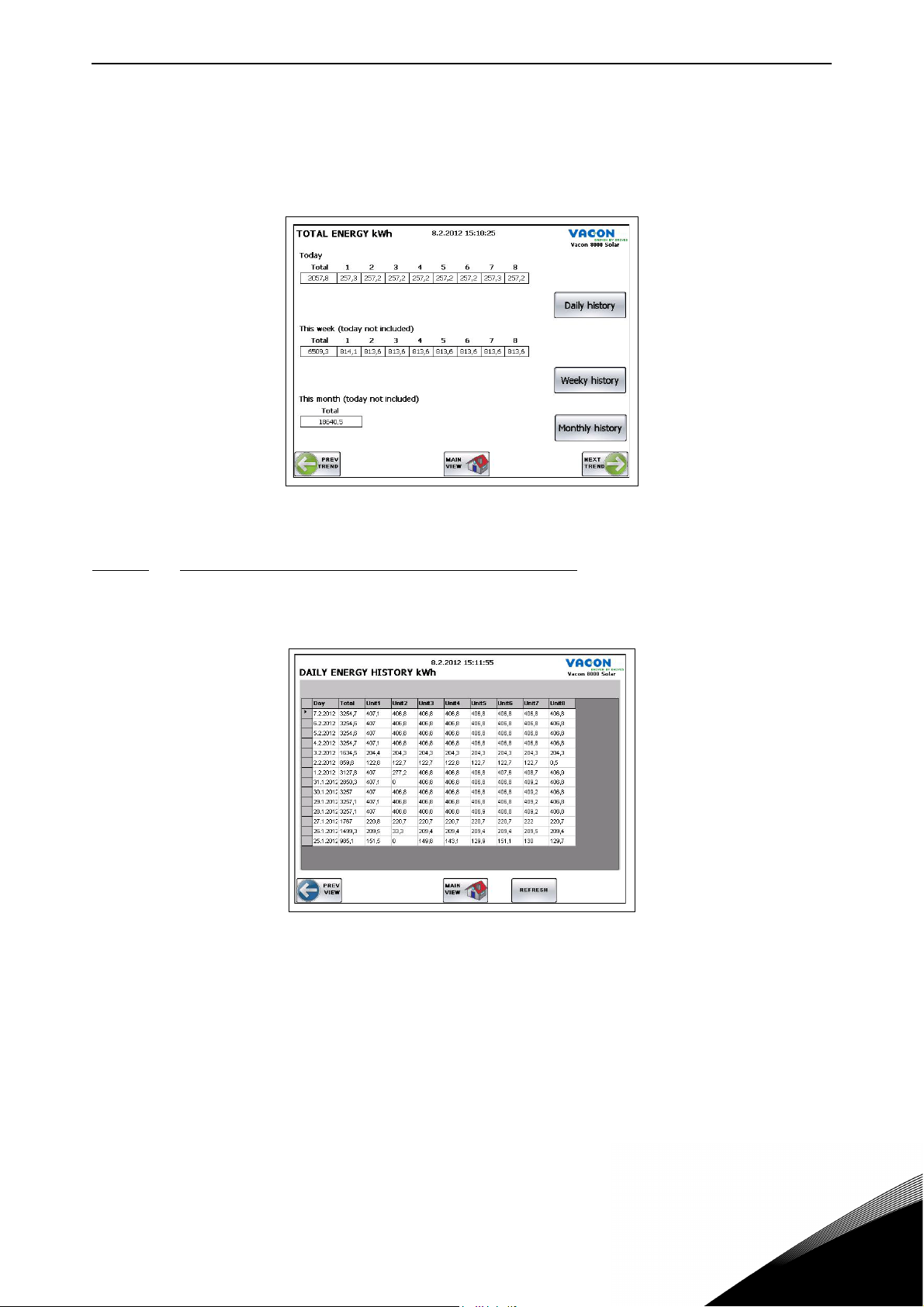

Рис. 49. Страница меню таблиц энерговыработки

8.4.3.1 Ежесуточные данные выработки электроэнергии

В таблице «DAILY ENERGY HISTORY» отображаются ежесуточные значения совокупной энерго-

аботки системы и энерговыработки отдельных модулей в [кВт-ч].

выр

Рис. 50. Ежесуточная выработка электроэнергии всей системы и отдельных модулей [кВт-ч]

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 57 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.4.3.2 Еженедельные данные выработки электроэнергии

В таблице «WEEKLY ENERGY HISTORY» отображаются еженедельные значения совокупной энерговыработки системы и энерговыработки отдельных модулей в [кВт-ч].

Рис. 51. Еженедельная выработка электроэнергии всей системы и отдельных модулей [кВт-ч]

8.4.3.3 Ежемесячные данные выработки электроэнергии

В таблице «MONTHLY ENERGY HISTORY» отображаются ежемесячные значения совокупной энерговыработки системы и энерговыработки отдельных модулей в [кВт-ч].

Рис. 52. Ежемесячная выработка электроэнергии всей системы и отдельных модулей [кВт-ч]

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 58

8.5 ЭКРАНЫ МОДУЛЕЙ

На экранах модулей отображаются подробные данные отдельных модулей системы. Для каждого модуля системы предусматривается индивидуальный экран. Для перехода между экранами служат кнопки «Prev» («Пред.») и «Next» («След.») внизу экрана.

Рис. 53. Переход между экранами модулей

Рис. 54. Подробные данные модуля

Вверху экрана находится строка состояния. Она поделена на четыре секции, в которых отображаются: общее состояние модуля, активный отказ, активная тревога и роль модуля (ведущий или ведомый).

Рис. 55. В строке состояния отображается информация о модуле

В таблице ниже перечислены общие состояния, в которых могут находиться модули.

Табл. 19. Состояния модулей

Not ready (Не готово) Модуль не готов. Модуль деактивирован кнопкой останова на

клавиатуре или из-за низкого напряжения постоянного тока. Stopped (Остановлено) Модуль остановлен. Running (Работает) Модуль работает и выдает электроэнергию в энергосистему. Standby (Ожидание) Модуль находится в режиме ожидания из-за низкой

освещенности. No Comm. (Нет связи) Модуль недоступен из-за отсутствия солнечного света

в ночное время или, например, из-за проблем со связью.

В этом случае на месте всех состояний и значений отобра-

жаются символы «- -».

В следующей таблице поясняются контролируемые значения.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 59 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

Табл. 20. Контролируемые показатели модуля

Output Power (Выходная мощность)

Output Current (Выходной ток) Выходной ток инвертора в [А]. Temperature (Температура) Температура инвертора в [°C]. Суммарная наработка Суммарная наработка инвертора в часах. Energy Total

(Суммарная энерговыработка) Daily Energy

(Энерговыработка за сутки) Daily Energy Previous

(Энерговыработка за предыдущие сутки)

DC Voltage (Напряжение постоянного тока)

Net AC Voltage (Напряжение переменного тока электросети)

Net Frequency (Частота электросети)

Active Fault Code (Код активного отказа)

Выходная мощность инвертора в [кВт].

Суммарная величина электроэнергии, поданной инвертором

в электрическую сеть, в [кВт-ч].

Величина электроэнергии, поданной в электрическую сеть

за сутки, в [кВт-ч].

Величина электроэнергии, поданной в электрическую сеть

за предшествующие сутки, в [кВт-ч].

Напряжение на шине постоянного тока в [В=].

Выходное напряжение в [В~].

Выходная частота инвертора в [Гц].

Код последнего активного отказа.

Внизу экрана отображается информация о последнем произошедшем событии, отказе или тревоге модуля.

Рис. 56. Строка событий модуля

8.5.1 К

В правой части экрана находится кнопка «Master» («Ведущий»). Нажатие этой кнопки делает ведомый модуль ведущим без прерывания его работы. Эта кнопка видна, только если модуль в данный момент работает в качестве ведомого устройства или если система остановлена. Когда система остановлена, с помощью этой кнопки можно выбрать модуль, который будет следующим выполнять функции ведущего устройства в системе.

8.5.2 К

НОПКА ВЫБОРА ВЕДУЩЕГО УСТРОЙСТВА

Рис. 57. Кнопка выбора ведущего устройства

НОПКА СБРОСА

Кнопка «Reset» («Сброс») служит для сброса отказов и тревог модуля инвертора.

Рис. 58. Кнопка сброса

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 60

8.5.3 ГРАФИКИ ПОКАЗАТЕЛЕЙ МОДУЛЯ

С помощ

ью кнопки «TREND» («График») можно отобразить график значений

напряжения постоянного тока, температуры модуля и выходной мощности за последние 24 часа (временной диапазон по умолчанию). Зеленая кривая — напряжение постоянного тока, желтая кривая — температура модуля, синяя кривая — выходная мощность модуля. С помощью кнопок в верхней части экрана можно оптимизировать масштаб по оси Y.

Рис. 59. График показателей модуля

Масштаб по оси Y установлен для кривой напряжения постоянного тока [В=]. Зеленая точка указывает текущий выбранный вариант.

Масштаб по оси Y установлен для кривой температуры модуля [°C].

Масштаб по оси Y установлен для кривой выходной мощности [кВт].

Рис. 60. Масштаб кривых

8.5.4 С

ОБЫТИЯ МОДУЛЯ

Нажав кнопку «EVENTS» («События») на экране модуля, можно отобразить список событий этого модуля. В списке событий будут показаны только события того модуля, данные которого отображались на экране модуля при переходе к списку событий. Во всем остальном экран списка событий полностью аналогичен рассмотренному ранее экрану списка событий системы (за исключением предустановки фильтра источника событий). Для возврата к экрану модуля нужно нажать кнопку «Prev view» («Пред. экран»).

Рис. 61. Список событий модуля

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 61 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.6 НАСТРОЙКА ПАРАМЕТРОВ

Рис. 62. Список событий модуля

Нажатие кнопки «Settings» («Настройка») открывает всплывающее меню входа в систему. В поле «User» («Пользователь») выберите имя пользователя «Admin» и коснитесь поля «Password» («Пароль») для ввода пароля. Пароль по умолчанию: 8 000

Для доступа к страницам настроек необходимо ввести правильный пароль.

8.6.1 Э

Это первый экран, который отображается при переходе к настройке параметров. Он содержит параметры системы и управления, которые влияют на всю систему в целом.

КРАН «SETTINGS 1» («НАСТРОЙКА 1»)

Рис. 63. Параметры системы и управления

Language (Язык).

Нажав кнопку «Language» («Язык») с правой стороны, можно установить язык интерфейса операторской панели.

Рис. 64. Кнопка изменения языка

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 62

Time zone (Часовой пояс). Нажав кнопку «Time Zone» («Часовой пояс»), можно настроить часовой пояс и летнее время (см. рис. 31). Формат представления даты и времени и используемый десятичный

Date/Time (Дата/время). Нажав кнопку «Date/Time» («Дата/время»), можно изменить дату и время панели TA70.

разделитель зависят от настройки региона.

Рис. 65. Настройка часового пояса ирегиона

Рис. 66. Настройка даты и времени

System parameters (Параметры системы)

• Inverter Type (Тип инвертора). Номинал одного инверторного модуля в многоинверторной установке со сменным ведущим. Как правило, 200 кВт.

• Number of inverters (Количество инверторов). Количество инверторных модулей в системе. (Например, для системы мощностью 600 кВт, состоящей из модулей мощностью 200 кВт, должно быть установлено значение 3.) ВНИМАНИЕ! В диалоговом окне «Units & Communications» («Модули и связь») должно быть активировано соответствующее количество контроллеров связи для модулей.

• Unit & Communications (Модули и связь). Например, если система состоит из трех инверторов (параметр «Количество инверторов»), необходимо активировать контроллеры Unit01, Unit02 и Unit03. Если инверторов пять, нужно активировать контроллеры Unit01...Unit05, и т. д.

Рис. 67. Выбор активных контроллеров согласно числу инверторов

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 63 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

Control parameters (Параметры управления)

• Power Max Limit (Макс. предел мощности). Если выходная мощность ведущего модуля превышает этот предел дольше времени, заданного параметром «Power Max Delay» («Задержка макс. мощности»), запускается новый ведомый модуль.

•

Power Max Delay (Задержка макс. мощности).

превышает «Макс. предел мощности» дольше времени, заданного этим параметром, запускается новый ведомый модуль.

• Power Min Limit (Мин. предел мощности). По аналогии с параметром максимума служит для деактивации модулей.

•

Power Min Delay (Задержка мин. мощности).

для деактивации модулей.

• Master Wait time-out (Тайм-аут ожидания ведущего). Время ожидания готовности выбранного ведущего модуля, когда имеются другие модули в состоянии готовности. Если ведущий модуль не приходит в состояние готовности за это время, в качестве нового ведущего устройства автоматически назначается следующий готовый к запуску модуль, и система запускается.

IP Settings (Настройка IP) Нажав кнопку «IP Settings» («Настройка IP»), можно задать параметры для сети Ethernet.

ВНИМАНИЕ! Порт 1 предназначен только для внутреннего использования в многоинверторной системе со сменой ведущего, изменять его не допускается. Порт 2 можно использовать для подключения к внешней системе визуализации, операторского контроля и т. п. IP-адрес порта 2 не должен находиться в том же диапазоне, что и IP-адрес порта 1 (т. е. в диапазоне 192.168.0.X).

Если выходная мощность ведущего модуля

По аналогии с параметром максимума служит

Рис. 68. Всплывающее меню настройки IP-адреса

Backlight (Задняя подсветка) Здесь можно настроить яркость экрана и задержку, с которой должна отключаться задняя

подсветка, когда панель не используется. Внимание! Если автоматическое отключение задней подсветки не будет использоваться, срок службы панели сократится.

Рис. 69. Всплывающее меню настройки задней подсветки

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 64

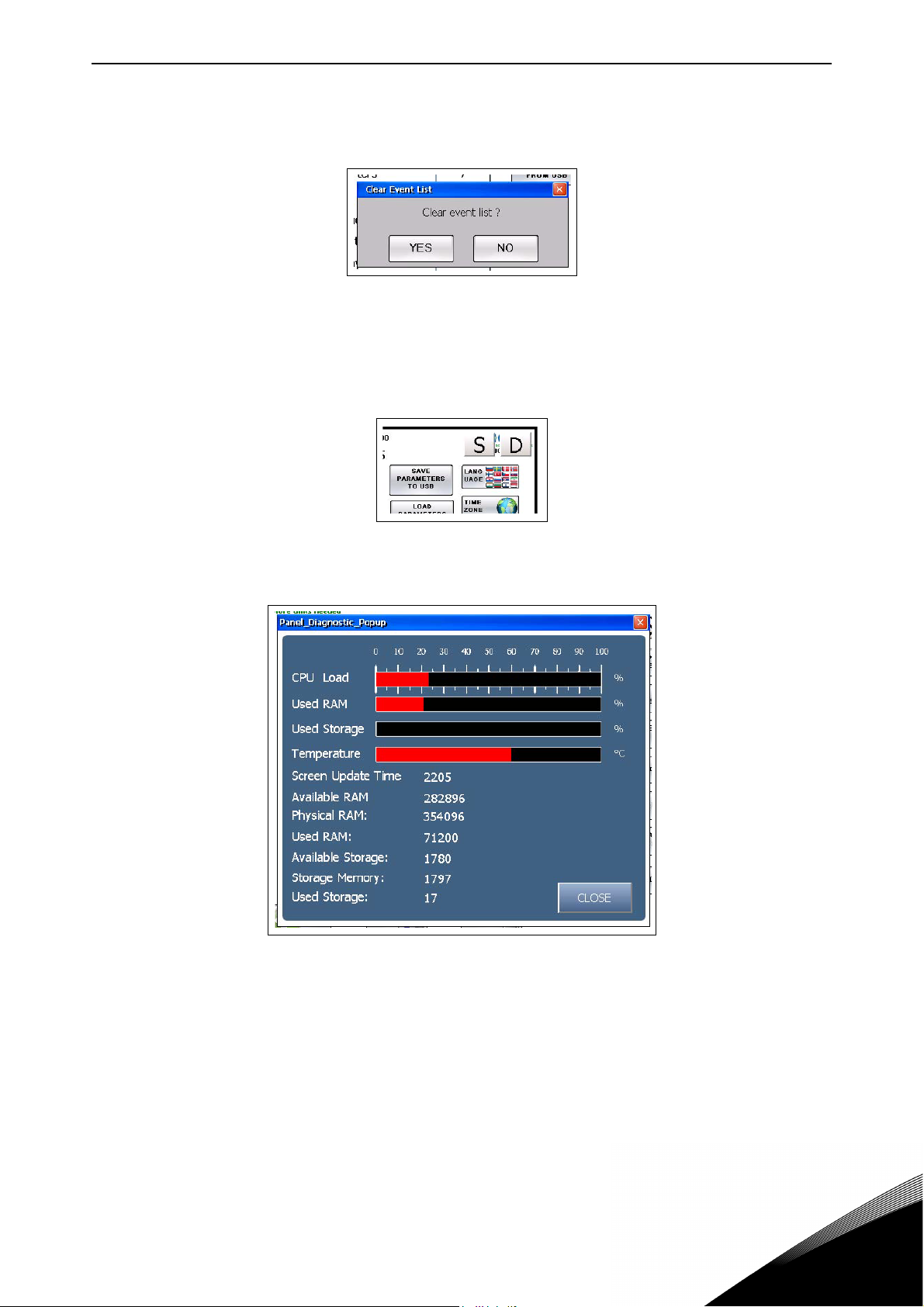

Clear Event List (Очистка списка событий)

Нажатие этой кнопки удалит данные за предшествующий период из списка событий. Отобразится запрос на подтверждение.

Рис. 70. Всплывающее меню очистки списка событий

Show Dialog (Показать диалог) Режим отладки для доступа к данным промышленного сетевого интерфейса и системным данным

панели (загрузка процессора и т. д.).

Рис. 71. Кнопки диалогового окна

С помощью кнопки «D» можно вызвать окно средства диагностики панели с данными о загрузке используемой памяти, температуре и экранах.

ЦП,

Рис. 72. Всплывающее окно средства диагностики панели

Кнопка «S» позволяет открыть всплывающий экран диагностики системы. Этот экран используетс для отладки и предназначен исключительно для специалистов Vacon.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 65 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

Save Parameters to USB (Сохранить параметры на USB) Для работы этой функции требуется, чтобы к USB-порту был подключен USB-накопитель.

Рис. 73. Подключение USB-накопителя ксенсорной панели

При нажатии кнопки «Save parameters to USB» («Сохранить параметры на USB») откроется всплывающее меню выбора имени файла параметров, который будет сохранен на USB-накопитель. Параметры сохраняются в файл с расширением .ini.

Рис. 74. Всплывающее меню сохранения параметров на USB-накопитель

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 66

Load Parameters from USB (Загрузить параметры с USB)

Для работы этой функции требуется, чтобы к USB-порту был подключен USB-накопитель, содержащий допустимый файл параметров в формате .ini.

Если выбрать требуемый файл параметров и нажать кнопку «Load» («Загрузить»), вместо текущих значений параметров вступят в действие значения параметров из загружаемого файла.

Рис. 75. Всплывающее меню загрузки параметров с USB-накопителя

8.6.2 Э

Этот экран предназначен для настройки параметров контроля изоляции в цепи постоянного тока с использованием аналогового входа и параметров питания пробуждения.

DC Insulation Monitor (Контроль изоляции пост. тока) (только если для контроля изоляции по постоянному току используется аналоговый вход)

Actual Measurement (Текущее измерение).

изоляции в цепи постоянного тока.

DC Insulation Alarm Level (Уровень тревоги изоляции пост. тока). Пороговый уровень пре-

дупреждения о проблеме с изоляцией в цепи постоянного тока.

DC Insulation Fault Level (Уровень отказа изоляции пост. тока).

отключения из-за проблемы с изоляцией в цепи постоянного тока.

Внимание! Нажав кнопку справа от параметра уровня отказа, можно выбрать требуемое

действие, предпринимаемое системой при превышении уровня отказа: аварийное отключение, остановка системы или просто индикация события отказа в списке событий

DC Insulation Hysteresis (Гистерезис события изоляции пост. тока). Величина гистерезиса

для возврата из состояния отказа или тревоги, связанных с измерением изоляции в цепи постоянного тока.

DC Insulation Delay (Задержка события изоляции пост. тока). Время превышения уровня

отказа/тревоги, по истечении которого фактически активируется отказ/тревога.

КРАН «SETTINGS 2» («НАСТРОЙКА 2»)

Текущее непрерывно обновляемое значение уровня

Пороговый уровень аварийного

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 67 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

Wake Power (Питание пробуждения).

Питание пробуждения — это вспомогательное резервное питание (24 В=), подаваемое на платы управления каждого инверторного модуля.

Питание пробуждения подается, когда с любым модулем имеется связь и напряжение на шине постоянного тока превышает 220 В=. Питание пробуждения перестает подаваться в вечернее время, когда напряжение постоянного тока равно или меньше уровня «Wake Power Off» («Выключение питания пробуждения») дольше времени «Wake Power Off Delay» («Задержка выключения питания пробуждения»).

Рис. 76. Настройка параметров контроля изоляции по пост. току

8.6.3 Э

На этом экране отображаются функции, назначенные входам и выходам.

КРАН «SETTINGS 3» («НАСТРОЙКА 3»)

Рис. 77. Функции входов-выходов системы

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 68

Табл. 21. Выбор возможных значений для входов

Имя входа Определение

Не использ. Не использ. AC Main Switch Closed

(Главн. выключатель перем. тока замкнут)

DC Main Switch Closed (Главн. выключатель пост. тока замкнут)

No Insulation Fault DC (Нет отказа изоляции по пост. току)

No Insulation Fault AC (Нет отказа изоляции по перем. току)

No External Fault 1 (Нет внешнего отказа 1)

No External Fault 2 (Нет внешнего отказа 2)

No Emergency Switch-off (Нет аварийного отключения)

Run Enable (Разрешение пуска)

No Surge Arrester Alarm (Нет тревоги ограничителя перенапряжений)

No External Alarm 1 (Нет внешней тревоги 1)

No External Alarm 2 (Нет внешней тревоги 2)

DC Switch ON (Выключатель пост. тока ВКЛ)

Входной сигнал обратной связи от главного выключателя переменного тока (НР)*

Входной сигнал обратной связи от главного выключателя постоянного тока (НР)*

Вход сигнала отказа от внешнего устройства измерения изоляции цепи пост. тока (НЗ)**

Вход сигнала отказа от внешнего устройства измерения изоляции цепи перем. тока (НЗ)**

Вход внешнего сигнала отказа (НР)*

Вход аварийного выключателя (НЗ)**

Вход внешнего сигнала разрешения запуска (NР)*

Вход внешнего сигнала тревоги ограничителя перенапряжений (НР)*

Вход внешнего сигнала тревоги (НР)*

Входной сигнал обратной связи от выключателя постоянного тока (НЗ)**

(* Нормально разомкнутый контакт (** Нормально замкнутый контакт

Табл. 22. Выбор возможных значений для выходов

Имя выхода Определение

Не использ. Не использ. Running (Работа) Система находится в состоянии «Работа». Alarm (Тревога) Система находится в состоянии «Тревога». Fault (Отказ) Система находится в состоянии «Отказ». Wake Power On

(Включение питания пробуждения)

DC Main Switch Cntrl (Контроль главн. выключателя пост. тока)

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

Выходной сигнал, инициирующий подачу питания на модули.

Контроль состояния главного выключателя постоянного тока.

vacon • 69 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.6.3.1 IO Diag (Диагн. вв.-выв.)

На экране «IO Diagnostic» («Диагностика входов-выходов») отображаются текущие состояния входов и выходов системы. Для дискретных и аналоговых входов отображаются фактические состояния или входные значения. Для релейных выходов отображаются фактические состояния. С помощью этого экрана также можно изменить состояние выхода.

Рис. 78. Состояния входов-выходов системы

8.6.4 Э

КРАН «SETTINGS 4» («НАСТРОЙКА 4»)

На этом экране отображается состояние связи с системными входами-выходами и модулями.

Рис. 79. Состояние связи с системными входами-выходами и модулями

Связь в порядке.

Ошибка связи. Входы-выходы системы или модуль недоступны.

Рис. 80. Индикация состояния связи

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ vacon • 70

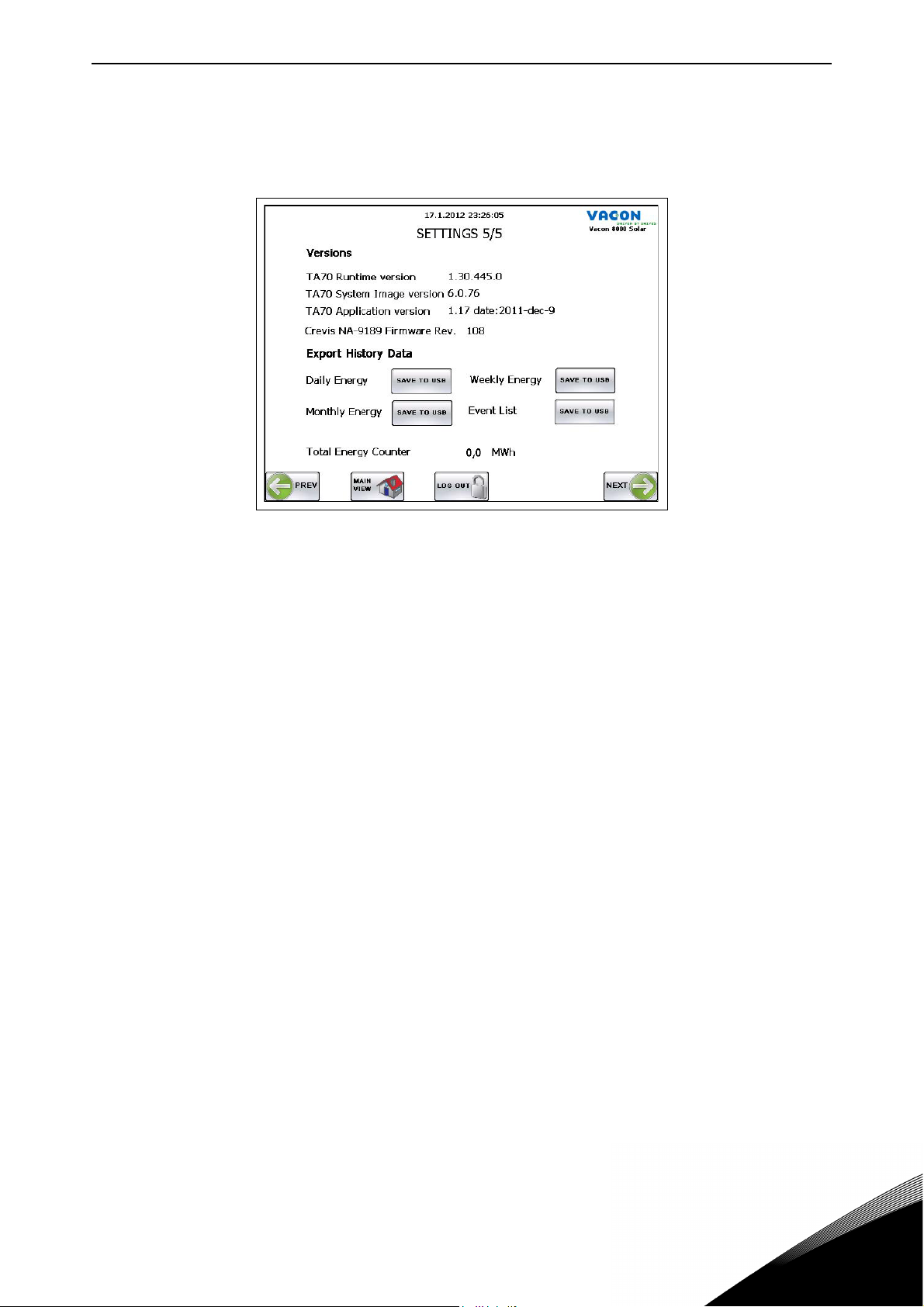

8.6.5 ЭКРАН «SETTINGS 5» («НАСТРОЙКА 5»)

На этом экране отображается информация о версии TA70, а также номер версии входов-выходов системы и значение счетчика суммарной электроэнергии. Здесь также предусмотрены кнопки для сохранения таблиц выработки электроэнергии и списка событий на USB-накопитель.

Рис. 81. Экран настройки параметров 5/5

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 71 ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА

RUN (РАБОТА)

STOP (СТОП)

READY (ГОТОВ)

ALARM (ТРЕВОГА)

FAULT (ОТКАЗ)

9. ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА

Инвертор оснащен панелью управления, на которой отображаются различные переменные исостояния инвертора.

9.1 ИНДИКАТОРЫ СОСТОЯНИЯ ИНВЕРТОРА

Индикаторы состояния информируют пользователя о текущем состоянии инвертора и о наличии каких-либо неполадок, обнаруженных управляющим программным обеспечением.

= Инвертор работает.

= Указывает порядок чередования фаз в сети.

= Указывает, что инвертор не работает.

= Светится при нормальном рабочем уровне напряжения постоянного тока. В случае отказа этот символ не отображается. Также сообщает о наличии действительной лицензии или пробном периоде.

= Указывает, что модуль работает с нарушением некоторого предельного значения

Указывает, что модуль прекратил работу из-за наличия каких-либо

неполадок, при которых продолжать работу опасно или невозможно

Индикаторы источников сигналов управления

= В качестве источника сигналов управления выбраны клеммы входоввыходов. Это означает, что команды пуска/останова, величины заданий и т. п. подаются на клеммы входов-выходов.

= В качестве источника сигналов управления выбрана панель управления. Это означает, что пуск и останов инвертора, изменение величин заданий для него и т. п. можно производить с панели управления.

и выдает сигнал тревоги.

= Управление инвертором осуществляется по промышленной сети передачи данных.

= Разрешение пуска не активно.

= Модуль готов к запуску утром.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА vacon • 72

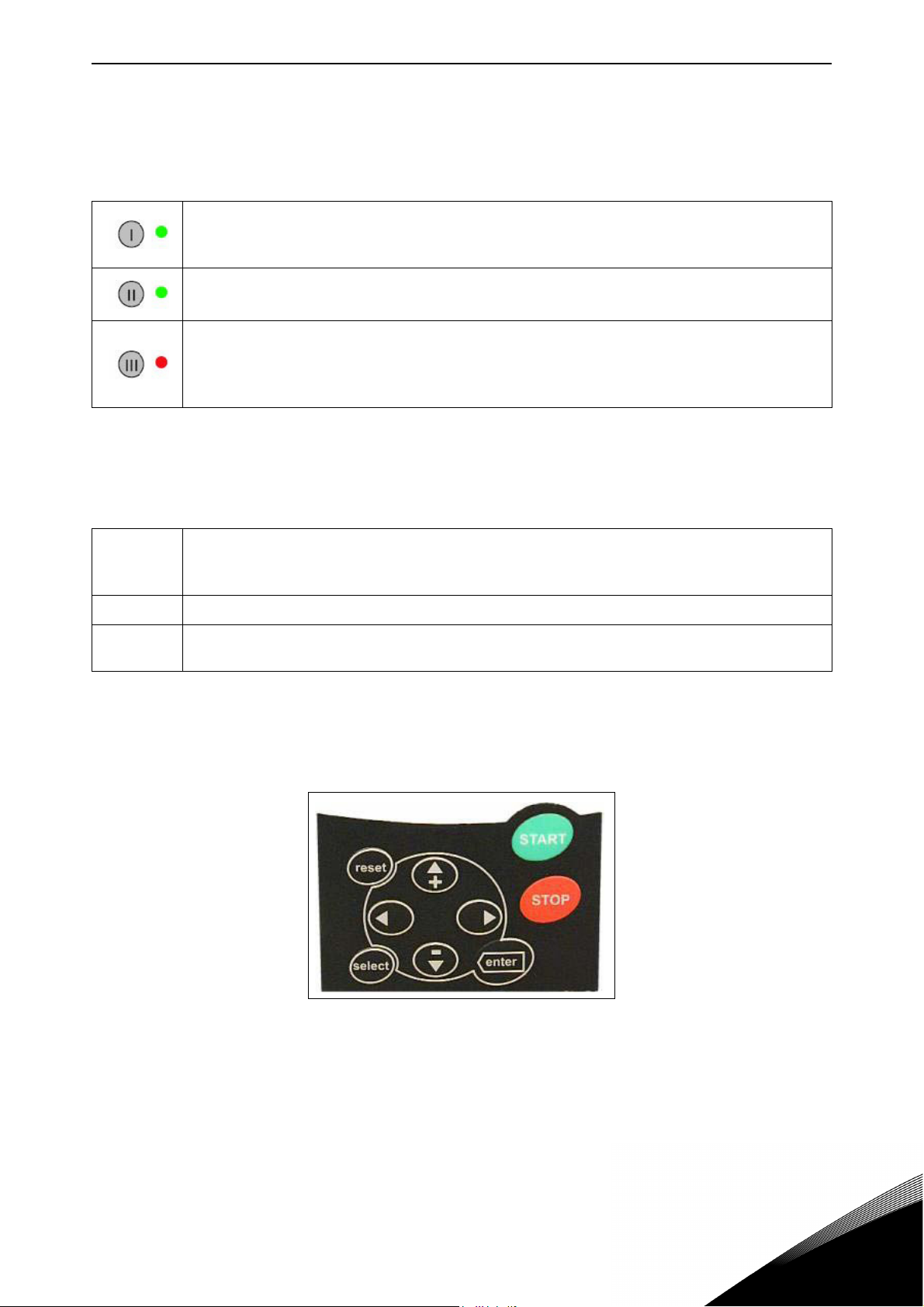

9.2 СВЕТОДИОДНЫЕ ИНДИКАТОРЫ СОСТОЯНИЯ

Индикаторы состояния READY (ГОТОВ), RUN (РАБОТА) и FAULT (ОТКАЗ) загораются в соответствии с текущим состоянием инвертора, дублируя индикацию состояния на ЖК-дисплее. Если все три индикатора мигают, значит преобразователь не введен в эксплуатацию.

= Светится, когда на преобразователь поступает напряжение постоянного тока и при этом нет активных (т. е. неустраненных) неисправностей. Вместе с этим индикатором также светится индикатор READY (ГОТОВ).

= Светится во время работы преобразователя.

= Мигает, если модуль прекратил работу (аварийно отключился) из-за наличия каких-либо небезопасных условий или состояний. Вместе с этим индикатором также мигает индикатор FAULT (ОТКАЗ) на ЖК-дисплее и отображается описание отказа (см. раздел «Активные отказы»).

9.3 ТЕКСТОВЫЕ СТРОКИ

Три текстовых строки (•, ••, ••• ) содержат информацию о текущем местоположении в структуре меню панели, а также информацию, связанную с работой модуля.

= Краткое обозначение местоположения в меню панели: отображает символ и номер

•

••

меню, параметра и т. п. Пример: M1 = меню 1 (Отображение); P1.3 = Вырабатываемая мощность

= Строка описания; содержит описание меню, значения или отказа.

•••

= Строка значения; здесь отображаются числовые и текстовые значения заданий, параметров и т. д., а также количество подменю, имеющихся в том или ином меню.

9.4 КНОПКИ ПАНЕЛИ УПРАВЛЕНИЯ

На буквенно-числовой панели управления инвертора VACON 8000 SOLAR имеется 9 кнопок, служащих для управления инвертором и контроля значений.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 73 ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА

reset

selec t

enter





start

stop

Количество доступных

элементов; значение элемента

Описание

Местоположение

9.4.1 ОПИСАНИЕ КНОПОК

= Эта кнопка предназначена для сброса активных отказов.

Эта кнопка используется для переключения между двумя последними состояниям

дисплея.

= Кнопка «Enter» служит для: Очистки истории отказов (требуется нажимать 2-3 секунды).

= Кнопка просмотра меню «вверх» Служат для просмотра главного меню и страниц разных подменю.

= Кнопка просмотра меню «вниз» Служат для просмотра главного меню и страниц разных подменю.

= Кнопка перемещения по меню «влево» Возврат к меню.

= Кнопка перемещения по меню «вправо» Переход к следующему пункту меню.

= Запуск инвертора. В многоинверторной системе со сменным ведущим: активация инвертора

= Остановка инвертора В многоинверторной системе со сменным ведущим: деактивация инвертора

9.5 СТРУКТУРА МЕНЮ ПАНЕЛИ УПРАВЛЕНИЯ

Данные, отображаемые на дисплее панели управления, подразделяются на различные меню и подменю. Предусмотрены, например, меню для отображения сигналов управления, измеренных опорных значений и отказов.

Первый уровень меню включает меню с M1 по M7. Этот уровень называется Главное меню. Пользователь может перемещаться по

«вверх» и «вниз». Из главного меню можно перейти к выбранному подменю с помощью кнопок перемещения по меню. Если под уровнем отображаемого меню или страницы имеются другие страницы, в правом нижнем углу дисплея будет отображаться стрелка ( ). Для перехода

к следующему уровню меню нужно нажать кнопку перемещения по меню «вправо».

главному меню с помощью кнопок просмотра меню

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА vacon • 74

RUN READY

Loc al

125 кВт·ч

9.5.1 МЕНЮ КОНТРОЛЯ

Чтобы перейти из Главного меню в меню «Monitor» («Контроль»), нужно нажать кнопку перемещения по меню «вправо», когда в первой строке экрана (местоположение) отображается M1. На следующем рисунке показан порядок просмотра контролируемых значений. Контролируемые сигналы обозначаются символами V Значения обновляются с периодом 0,3 с. Это меню служит только для наблюдения за сигналами и не позволяет изменять значения.

#.#. Все они перечислены в таблице ниже.

Табл. 23. Контролируемые значения

Код Параметр Мин. Макс.

V1.1 Output power

0 1 000 кВт 1707 Выходная мощность (Выходная мощность)

V1.2 Total Energy kWh

0 4,29E+09 кВтч 1837 Суммарная величина

(Суммарная

энергия, кВт-ч)

V1.3 E

nergy Today kWh

0 6 553,5 кВтч 1708 Электроэнергия, поданная

(Энергия

сегодня, кВт-ч)

V1.4 Energy Yesterday

0 6 553,5 кВтч 1733 Электроэнергия, поданная

(Энергия вчера)

V1.5 DC voltage

50 150 % 1200 Задание напряжения reference (Задание

напряжения

пост. тока)

Ед.

измер.

Иденти

фикатор

Описание

инвертора с компенсацией потерь на фильтре LCL.

электроэнергии, отпущенной инвертором в электрическую сеть.

в электросеть сегодня.

вэлектросеть вчера.

постоянного тока, используемое модулем в режиме рекупе рации, в % от номинального напряжения постоянного тока.

V1.6 DC-link voltage

0 1 000 В 1839 Фильтрованное напряжение

(Напряжение

звена пост. тока)

V1.7 Unit temperature

–50 200 ºC 1109 Температура модуля

(Температура

модуля)

V1.8 AC Voltage

(Напряжение

перем. тока)

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

0 1 000 В 1709

звена постоянного тока в Вольтах.

в градусах Цельсия.

Напряжение переменного тока, измеренное на главном контакторе со стороны электросети

шней схемой измерения.

вне

vacon • 75 ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА

Табл. 23. Контролируемые значения

Код Параметр Мин. Макс.

V1.9 AC Frequency

(Частота перем.

тока)

V1.10 Output current

(Выходной ток)

V1.11 Run time total [h]

(Суммарная

наработка, ч)

V1.12 RunTime Today

(Наработка

сегодня)

V1.13 Run time

yesterday

(Наработка

вчера)

V1.14 Grid Connections

(Подключения кэлектросети)

V1.15 Standby

Remaining

(Оставшееся

время

ожидания)

–60 60 Гц 1835 Частота сети в Герцах.

0Различные

значения

0 99 999 999 час 1836 Общее время работы инвертора.

0255час1731

0 255 час 1732 Время работы инвертора

0 4,29E+09 1706 Общее количество раз,

0 65 535 s 1201 Оставшееся время пребывания

Ед.

измер.

Иденти

фикатор

A1834

Описание

Знак указывает порядок фаз. Может контролироваться, только тогда модуль находится в состоянии работы («RUN»).

Выходной ток инвертора на выходе из шкафа (с учетом трансформатора внутри шкафа).

Время работы инвертора сегодня.

в течение вчерашнего дня.

когда инвертор замыкал главный контактор и подключался к электросети.

в режиме ожидания, если активирован режим ожидания.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА vacon • 76

RU N RE ADY

Lo cal

Active faults

9.5.2 МЕНЮ АКТИВНЫХ ОТКАЗОВ

В меню «Active faults» («Активные отказы») можно попасть из Главного меню, нажав кнопку

перемещения по меню «вправо»

панели показывает M4. Когда преобразователь частоты останавливается из-за отказа, на дисплее отображаются:

индикатор местоположения F1, код отказа, краткое описание отказа и символ типа отказа. Кроме того, на дисплее появляется индикатор «FAULT» («ОТКАЗ») или «ALARM» («ТРЕВОГА»), и в случае отказа на панели мигает красный индикатор отказа. Если возникает несколько отказов одновременно, список активных отказов можно пролистывать с помощью кнопок просмотра меню.

Коды отказов перечислены в разделе 7.2. Память активных отказов может хранить максимум 10 отказов в порядке их возникновения.

Отображаемую

Дисплей вернется в состояние, в котором он находился до аварийного отключения из-за отказа. Отказ остается активным, пока он не удаляется нажатием

на дисплее информацию можно удалить, нажав кнопку «Reset» («Сброс»).

Нормальное состояние, отказов нет

, когда индикатор местоположения в первой строке дисплея

кнопки «Reset» («Сброс»).

9.5.3 М

В меню «Fault history» («История отказов») можно попасть из Главного меню, нажав кнопку

перемещения по меню «вправо»,

панели показывает M5.

В меню «Fault history» («История отказов») хранятся все отказы, и их можно просматривать с помощью

Чтобы вернуться в предыдущее меню, достаточно нажать

Память истории отказов может хранить максимум 30 отказов в порядке их возникновения. Количество отказов в истории отказов отображается в строке значений главной страницы

(H1

→Hnº). Порядковый номер отказа указывается в позиции индикатора местоположения

в левом верхнем углу экрана. Последний отказ — F5.1, предпоследний отказ —F5.2 и т. д. Если в памяти накоплено 30 отказов, следующий отказ приведет к удалению самого старого отказа.

Если нажимать кнопку «Enter» («Ввод») в течение 2–3 секунд, история отказов будет возвращена в первоначальное состояние (т. е. очищена). Число в символе Hnº поменяется на 0.

ЕНЮ ИСТОРИИ ОТКАЗОВ (M5)

когда индикатор местоположения в первой строке дисплея

кнопок просмотра меню.

кнопку перемещения по меню «влево».

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 77 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ

9000.emf

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ

НЕПОЛАДОК

10.1 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работы по техническому обслуживанию может выполнять только квалифицированный электрик. Существует опасность поражения электрическим током.

Не допускается проводить техническое обслуживание, если устройство не отключено и не изолировано надежно от источников питания переменного и постоянного тока.

Необходимо соблюдать инструкции по технике безопасности, включенные в главу 1.

Инвертор для солнечных батарей VACON 8000 SOLAR не требует сложного технического обслужива-

ия. Ниже перечислены проверки, которые рекомендуется проводить не реже одного раза в год.

• Осмотрите инвертор снаружи, в частности проверьте состояние двери и ее блокирующих элементов.

• Осмотрите инвертор изнутри, в том числе проверьте правильность расположения проводов, отсутствие признаков износа и повреждения изоляции проводов, отсутствие изменений в цвете клемм и изоляции, свидетельствующих о сильном нагреве в этих местах. Также убедитесь, что внутри инвертора сухо и что все элементы инвертора хорошо закреплены.

• Убедитесь, что соединительные винты клемм надежно затянуты.

• Убедитесь, что вентиляторы работают надлежащим образом. Проверьте, не нужно ли их почистить.

• Очистите вентиляционные решетки.

• Убедитесь, что шум, создаваемый инвертором, не стал громче.

Если что-то не так, обратитесь к установщику.

10.2 УСТРАНЕНИЕ НЕПОЛАДОК

Микропроцессор инвертора для солнечных батарей Vacon непрерывно контролирует текущее состояние инвертора и подключенных к нему элементов. Если микропроцессор обнаруживает, что какие-либо рабочие значения отклоняются от нормы что некоторые элементы работают неправильно, он выдает сигнал тревоги (если неисправность представляет какой-либо угрозы для безопасности инвертора или установки) или сигнал отказа (если существует какая-либо угроза для безопасности инвертора или установки). Все тревоги и отказы индицируются на панели управления, описанной в главе 6. На дисплее панели управления отображаются буква A (Тревога) или F (Отказ), а также порядковый номер отказа или тревоги, код отказа или тревоги и краткое описание. Отказ можно сбросить с помощью кнопки сброса на панели управления. В приведенной ниже таблице указаны коды отказов и тревог, их причины и способы устранения.

ДЛЯ УСТРАНЕНИЯ НЕКОТОРЫХ ИЗ УКАЗАННЫХ ПРОБЛЕМ ТРЕБУЕТСЯ ПРОВЕРКА ВНУТРЕННИХ ЭЛЕМЕНТОВ ИНВЕРТОРА, ПРОВОДОВ ЦЕПЕЙ СЕТЕВОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ИЛИ ПРОВОДОВ ЦЕПЕЙ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА В СОЛНЕЧНЫХ ПАНЕЛЯХ. ПРИ ВЫПОЛНЕНИИ ЭТИХ ПРОВЕРОК НЕОБХОДИМО СОБЛЮДАТЬ ИНСТРУКЦИИ, ПРИВЕДЕННЫЕ В ГЛАВЕ 1.

РАБОТЫ ПО РЕМОНТУ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ. СУЩЕСТВУЕТ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

или

не

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК vacon • 78

Код

отказа

Отказ Возможная причина

Overcurrent (Перегрузка

Активный выпрямитель обнаружил слишком высокий ток

по току) Overvoltage

(Повышенное напряжение)

Напряжение звена постоянного тока превысило предельное для инвертора значение. См. руководство пользователя.

- большие скачки напряжения в сети

Earth fault (КЗ на землю)

При измерении токов обнаружено, что сумма фазных токов не равна нулю.

- нарушение изоляции кабелей

Inverter fault (Отказ инвертора)

Charging switch (Выключатель зарядки)

Разомкнут выключатель зарядки при поданной команде START (ПУСК).

- сбой в работе

- отказ компонента

Saturation trip (Отключение из-

Различные причины:

- неисправный компонент

за насыщения)

System fault (Отказ системы)

- отказ компонента

- сбой в работе Просмотрите запись об исключительном отказе. Подкод в T.14: S1 = зарезервирован S2 = зарезервирован S3 = зарезервирован S4 = зарезервирован S5 = зарезервирован S6 = зарезервирован S7 = выключатель зарядки S8 = отсутствует питание платы привода S9 = связь с силовым блоком (TX) S10 = связь с силовым блоком (отключение) S11 = связь с силовым блоком (измерение)

(>4*IH)

в кабелях.

Меры устранения

неисправности

- Проверьте напряжение постоянного тока.

- Проверьте кабели.

- Сбросьте отказ и перезапустите устройство.

- Если отказ возникает снова, обратитесь к местному дистрибьютору.

- Сброс с панели управления невозможен.

- Отключите питание.

- НЕ ПОДКЛЮЧАЙТЕ ПИТАНИЕ СНОВА!

- Обратитесь к местному дистрибьютору.

Сбросьте отказ и перезапустите устройство. Если отказ возникает снова, обратитесь к местному дистрибьютору.

Автосброс

---

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 79 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ

Код

отказа

Отказ Возможная причина

Undervoltage (Пониженное напряжение)

Напряжение звена постоянного тока

ниже порогового уровня отказа инвертора. См. руководство пользователя.

- наиболее вероятная причина: слишком низкое напряжение питания

- внутренний отказ инвертора

- перегорел один из входных плавких предохранителей

Line Sync Fail (Сбой синхронизации фаз)

Отсутствует выходная фаза. Подкод в T.14: S1 = контроль фаз, диоды S2 = контроль фаз, активный выпрямитель

Output phase

Отсутствует выходная фаза.

supervision (Контроль выходных фаз)

Меры устранения

неисправности

- В случае временного исчезновения напряжения питания сбросьте отказ и перезапустите инвертор.

- Проверьте напряжение питания.

- Если оно в порядке, произошла внутренняя неисправность.

- Проверьте входные предохранители.

- Проверьте работу зарядного устройства пост. тока.

Проверьте напряжение питания, предохранители и кабель.

Автосброс

---

Inverter undertemperature

(Пониженная температура инвертора)

Inverter overtemperature (Повышенная температура инвертора)

Unbalance (Рассогласование)

(только предупреждение)

Температура радиатора ниже –10°C

Температура радиатора выше 90°C Когда температура превышает 85°C, выдается предупреждение о перегреве.

Рассогласование между силовыми модулями параллельно подключенных инверторов. Подкод в T.14: S1 = рассогласование по току S2 = рассогласование напряжения постоянного тока

- Удостоверьтесь, что количество и расход охлаждающего воздуха соответствуют норме.

- Проверьте отсутствие пыли на радиаторе.

- Проверьте температуру окружающего воздуха.

Если отказ возникает снова, обратитесь к местному дистрибьютору.

---

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК vacon • 80

Код

отказа

Отказ Возможная причина

EEPROM checksum fault (Ошибка

Отказ сохранения параметра

- сбой в работе

- отказ компонента

контрольной суммы ЭСППЗУ)

Counter fault (Ошибка

На счетчиках отображаются неверные значения

счетчика)

Microprocessor watchdog fault

- сбой в работе

- отказ компонента

(Отказ сторожевого таймера микропроцессора)

Start-up prevented (Предотвращение пуска)

Thermistor fault (Отказ термистора)

IGBT temperature (Температура IGBT) (аппаратный

- запуск инвертора был блокирован

- запрос на запуск поступил во время загрузки в инвертор новой прикладной программы

Сигнал термистора на входе дополнительной платы показывает слишком высокую температуру.

Система защиты от перегрева IGBTмоста инвертора зарегистрировала слишком высокий ток кратковременной перегрузки.

отказ) Fan cooling

(Вентилятор) Application

Вентилятор охлаждения инвертора не запускается по команде включения.

Проблема в прикладной программе. Обратитесь к своему

(Приложение)

Control unit (Блок управления)

Блок управления NXS не может управлять силовым блоком NXP, инаоборот

Меры устранения

неисправности

Если отказ возникает снова, обратитесь к местному дистрибьютору.

Критически относитесь к значениям, отображаемым на счетчиках.

Сбросьте отказ и перезапустите устройство. Если отказ возникает снова, обратитесь к местному дистрибьютору.

- Отмените блокировку запуска, если это безопасно.

- Снимите запрос на запуск.

Проверьте подключение термистора (если вход термистора дополнительной платы не используется, он должен быть закорочен).

- Проверьте нагрузку.

Обратитесь к местному дистрибьютору.

дистрибьютору. Если прикладная программа разработана вами, проверьте ее.

Замените блок управления.

Автосброс

---

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 81 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ

Код

отказа

Отказ Возможная причина

Device changed (Заменено устройство) (тот же тип)

Заменена дополнительная плата или силовой блок. Новое устройство такого же типа и с такими же номинальными характеристиками.

Device added

Добавлена дополнительная плата. Сброс. Устройство

(Добавлено устройство) (тот же тип)

Device removed

Удалена дополнительная плата. Сброс. Устройство

(Устройство удалено)

Device unknown (Неизвестное устройство)

Неизвестная дополнительная плата или инвертор. Подкод в T.14: S1 = неизвестное устройство S2 = тип блока питания 1 отличается от типа блока питания 2

IGBT temperature (Температура IGBT-транзистора)

истема защиты от перегрева IGBTмоста инвертора зарегистрировала слишком высокий ток кратковременной перегрузки

Меры устранения

неисправности

Сброс. Устройство г

отово к использова нию. Будут использоваться прежние настройки параметров

готово к использованию. Будут использоваться прежние значения параметров платы.

недоступно.

Обратитесь к ближайшему дистрибьютору.

- Проверьте нагрузку.

Автосброс

---

Device changed (Заменено устройство) (другой тип)

Device added (Добавлено

устройство) (другой тип)

Parameter Fault

(Ошибка параметра)

Division by zero in application (Деление на ноль в приложении)

Заменена дополнительная плата или силовой блок. Новое устройство отличается от предыдущего типом или номинальными характеристиками.

Сброс Если заменена дополнительная плата, снова задайте параметры дополнительной

платы. В случае замены силового блока заново настройте параметры инвертора.

Добавлена дополнительная плата другого типа.

Сброс Заново настройте параметры дополнительной платы.

Ошибка параметра Проверьте значения

параметров.

В прикладной программе выполнено деление на ноль.

Если этот отказ возникает снова, когда инвертор находится всостоянии работы, обратитесь к своему дистрибьютору. Если прикладная программа разработана вами, проверьте ее.

---

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК vacon • 82

Код

отказа

Отказ Возможная причина

External Trip (Внешнее

Сигнал аварийного отключения

с дискретного входа. аварийное отключение)

Fieldbus Board (Плата полевой шины)

Плата промышленного

сетевого интерфейса

в гнезде D или E находится

в состоянии «Неисправно».

Slot Communication (Отказ связи

Дополнительная плата

в гнезде B, C, D или E находится

в состоянии «Связь потеряна». гнезда)

SB Board Fault (Отказ платы сист. шины)

SB Heartbeat (

Тактовый сигнал

системной шины)

Плата системной шины в гнезде D

или E находится в состоянии

«Неисправно».

Инвертор активирован в качестве

ведомого инвертора в конфигурации

с несколькими инверторами, при

этом на шине отсутствует тактовый

сигнал, а значит, нет ни одного

активного ведущего инвертора. MCC Fault

(Отказ MCC)

Подана команда на замыкание

контактора, но на дискретный

вход, запрограммированный как

вход сигнала подтверждения от

контактора, не поступил сигнал

подтверждения в течение времени

заданного параметром MCont

FaultDelay (Зад. отк. магн. конт.). LCL Temperature

(Температура

Сигнал аварийного отключения из-за

перегрева LCL с дискретного входа. LCL)

AC VoltMax Trip (Откл. по макс. напр. перем. тока)

AC VoltMin Trip (Откл. по мин. напр. перем. тока)

Напряжение переменного тока на

стороне электросети превысило

максимальный предел.

Напряжение переменного тока

на стороне электросети стало ниже

минимального предела.

Меры устранения

неисправности

Устраните приведшую к отказу неисправность во внешнем оборудовании.

Проверьте установку. Если проблем установки не обнаружено, обратитесь к ближайшему дистрибьютору.

Проверьте плату игнездо. Обратитесь к ближай шему дистрибьютору Vacon.

Проверьте плату системной шины.

Проверьте системную шину.

Проверьте главный силовой выключатель инвертора и вход подтверждения.

Проверьте фильтр LCL и цепь сигнала. Проверьте вентилятор.

Проверьте напряжение переменного тока.

Автосброс

С задер-

---

жкой

FreqOverLimit

(Част. выше пред.)

FreqUnderLimit

(Част. ниже пред.)

Предупреждение

о заземлении пост. тока

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

Частота переменного тока на

стороне электросети превысила

максимальный предел.

Частота переменного тока на

стороне электросети стала ниже

минимального предела.

Сигнал измерения изоляции в цепи

постоянного тока превысил порог

предупреждения.

Проверьте частоту переменного тока.

Проверьте изоляцию в цепи постоянного тока.

С задер-

жкой

С задер-

жкой

---

vacon • 83 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ

Код

отказа

Отказ Возможная причина

Отказ заземления пост. тока

Сигнал измерения изоляции в цепи

постоянного тока превысил порог

состояния отказа. Surge Alarm

(Тревога

Сигнал тревоги из-за броска

напряжения с дискретного входа. из-за перенапряжений)

Fieldbus (Сетевой интерфейс)

В системе с несколькими инверто-

рами отсутствует тактовый сигнал

сенсорной панели.

Предупреждение =

инвертор не активен

Отказ = инвертор активен Input Switch

(Входной

Неверное состояние входного

выключателя. выключатель)

High Voltage (Высокое напряжение)

Истекло предельное время работы

при повышенном напряжении.

Стандарты электроснабжения.

Меры устранения

неисправности

Проверьте изоляцию в цепи постоянного тока.

Устраните приведшую к отказу неисправность во внешнем оборудова нии.

Проверьте сенсорную панель. Проверьте источник сигналов управления.

Проверьте входной выключатель.

Проверьте напряжение сети.

Автосброс

С задер-

жкой

---

С задер-

жкой

---

Low Voltage

(Низкое напряжение)

High Frequency

Высокая частота)

(

Low Frequency

(Низкая частота)

Re Connect Time (Время

повторного подключения)

Emergency Switching

(Аварийное выключение)

Power Limit Warning

(Предупреждение об ограничении мощности)

Истекло предельное время работы

при пониженном напряжении.

Стандарты электроснабжения.

Истекло предельное время работы

при повышенной частоте. Стандарты

электроснабжения.

Истекло предельное время работы

при пониженном напряжении.

Стандарты электроснабжения.

Задержка, с которой модуль повторно

подключается к электросети после

сбоя в электросети.

На дискретный вход поступила

команда аварийного останова.

Мощность ограничена температурой.

Температура выше 75 градусов.

Проверьте напряжение сети.

Проверьте частоту сети.

Ожидайте от0до10мин в зависимости от требований стандартов электроснабжения.

Новая команда запуска принимается после сброса.

Проверьте системы охлаждения.

---

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПРИЛОЖЕНИЕ А ПРИМЕРЫ КОНФИГУРАЦИЙ СОДНОЙ ЛИНИЕЙ vacon • 84

11. ПРИЛОЖЕНИЕ А ПРИМЕРЫ КОНФИГУРАЦИЙ

СОДНОЙ ЛИНИЕЙ

Примеры функциональных схем многоинверторных систем NXV0400 без секции переменного тока

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 85 ПРИЛОЖЕНИЕ А ПРИМЕРЫ КОНФИГУРАЦИЙ

NXV0600 с секцией переменного тока

Табл. 24.

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

ПРИЛОЖЕНИЕ А ПРИМЕРЫ КОНФИГУРАЦИЙ СОДНОЙ ЛИНИЕЙ vacon • 86

NXV1000 без секции переменного тока

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

vacon • 87 ПРИЛОЖЕНИЕ Б ОБЗОР СИСТЕМЫ ЗАЗЕМЛЕНИЯ

12. ПРИЛОЖЕНИЕ Б ОБЗОР СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

www.danfoss.com

Vacon Ltd

Member of the Danfoss Group

Runsorintie 7 65380 Vaasa Finland

Document ID:

DPD02015B

Rev. B

Sales code: DOC-INSHP8000S+DLRU

Danfoss VACON 8000 SOLAR Operating guide [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. БЕЗОПАСНОСТЬ

1.1 СИМВОЛЫ ОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЙ В НАСТОЯЩЕМ РУКОВОДСТВЕ

1.3 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

1.4 ЗАЗЕМЛЕНИЕ И ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ИНВЕРТОРА

2.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. ПРИЕМКА ПОСТАВКИ

3.1 КОД ОБОЗНАЧЕНИЯ ТИПА

3.2 ИЗВЛЕЧЕНИЕ МОДУЛЯ ИЗ ТРАНСПОРТНОЙ УПАКОВКИ

3.3 ХРАНЕНИЕ

3.4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.5 ГАРАНТИЯ

4. МОНТАЖ

4.1 СВОБОДНОЕ ПРОСТРАНСТВО ВОКРУГ ШКАФА

4.2 КРЕПЛЕНИЕ МОДУЛЯ К ПОЛУ

4.3 КРЕПЛЕНИЕ ШКАФОВ ДРУГ К ДРУГУ

5. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

5.1 ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

5.2 ПРОКЛАДКА КАБЕЛЕЙ

5.3 ВЫБОР ПРЕДОХРАНИТЕЛЕЙ

5.3.2 ПРЕДОХРАНИТЕЛЬ ЦЕПИ ЗАРЯДКИ

5.3.3 ПРЕДОХРАНИТЕЛЬ ДЛЯ КОНДЕНСАТОРОВ ЭМС-ФИЛЬТРА

5.3.4 ПРЕДОХРАНИТЕЛЬ ЦЕПИ ИЗМЕРЕНИЯ

5.4 ЦЕПИ УПРАВЛЕНИЯ

5.4.1 ОСНОВНАЯ ПЛАТА OPTA1

5.4.2 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTA2

5.4.3 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTB5

5.5 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTC2 (RS-485)

5.6 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTD2

5.8 ДОПОЛНИТЕЛЬНАЯ ПЛАТА OPTCI (ПЛАТА MODBUS/TCP)

6. ЗАПУСК

7. ПРИКЛАДНОЕ РЕШЕНИЕ SOLAR MULTIMASTER

8. ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

8.1 ЭКРАНЫ И ПЕРЕМЕЩЕНИЕ МЕЖДУ ЭКРАНАМИ

8.2 ГЛАВНЫЙ ЭКРАН

8.2.1 АКТИВАЦИЯ СИСТЕМЫ

8.2.2 СОСТОЯНИЕ СИСТЕМЫ

8.2.3 ОБЩАЯ МОЩНОСТЬ

8.2.6 ДАННЫЕ МОДУЛЕЙ НА ГЛАВНОМ ЭКРАНЕ

8.2.7 СТРОКА СОБЫТИЙ

8.3 СОБЫТИЯ

8.4 ГРАФИКИ ПОКАЗАТЕЛЕЙ СИСТЕМЫ

8.4.1 СУММАРНЫЕ ПОКАЗАТЕЛИ СИСТЕМЫ

8.4.2 КОНТРОЛЬ ИЗОЛЯЦИИ В ЦЕПИ ПОСТОЯННОГО ТОКА

8.4.3 ТАБЛИЦЫ ЭНЕРГОВЫРАБОТКИ

8.4.3.1 Ежесуточные данные выработки электроэнергии

8.4.3.2 Еженедельные данные выработки электроэнергии

8.4.3.3 Ежемесячные данные выработки электроэнергии

8.5 ЭКРАНЫ МОДУЛЕЙ

Рис. 58. Кнопка сброса

8.5.3 ГРАФИКИ ПОКАЗАТЕЛЕЙ МОДУЛЯ

8.6 НАСТРОЙКА ПАРАМЕТРОВ

8.6.3.1 IO Diag (Диагн. вв.-выв.)

8.6.5 ЭКРАН «SETTINGS 5» («НАСТРОЙКА 5»)

9. ПАНЕЛЬ УПРАВЛЕНИЯ ИНВЕРТОРА

9.1 ИНДИКАТОРЫ СОСТОЯНИЯ ИНВЕРТОРА

9.2 СВЕТОДИОДНЫЕ ИНДИКАТОРЫ СОСТОЯНИЯ

9.3 ТЕКСТОВЫЕ СТРОКИ

9.4 КНОПКИ ПАНЕЛИ УПРАВЛЕНИЯ

9.4.1 ОПИСАНИЕ КНОПОК

9.5 СТРУКТУРА МЕНЮ ПАНЕЛИ УПРАВЛЕНИЯ

9.5.1 МЕНЮ КОНТРОЛЯ

9.5.2 МЕНЮ АКТИВНЫХ ОТКАЗОВ

10.1 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.2 УСТРАНЕНИЕ НЕПОЛАДОК

12. ПРИЛОЖЕНИЕ Б ОБЗОР СИСТЕМЫ ЗАЗЕМЛЕНИЯ
