vacon®100 x







vacon • 3

INDEX

Kód dokumentu (Originální návod k použití): DPD02121K

Kód pro objednání: DOC-INS03985+DLCZ

Datum vydání revize: 9.11.18

1. Bezpečnost .......................................................................................................6

1.1 Značky .................................................................................................................................6

1.2 Jednotky ..............................................................................................................................6

1.3 Nebezpečí............................................................................................................................7

1.4 Varování...............................................................................................................................7

1.5 Uzemnění a ochrana před zemním zkratem ......................................................................9

1.6 Izolační systém..................................................................................................................12

1.7 Kompatibilita s proudovými chrániči ................................................................................13

1.8 Rozšířený teplotní rozsah .................................................................................................13

1.9 Elektromagnetická kompatibilita (EMC)...........................................................................13

1.10 Námořní prostředí ............................................................................................................14

2. Potvrzení dodávky...........................................................................................15

2.1 Kód označení typu .............................................................................................................16

2.2 Objednací čísla ..................................................................................................................17

2.3 Vybalení a zvednutí frekvenčního měniče.........................................................................19

2.4 Příslušenství......................................................................................................................19

2.4.1 Velikost MM4.....................................................................................................................19

2.4.2 Velikost MM5.....................................................................................................................20

2.4.3 Velikost MM6.....................................................................................................................20

2.4.4 Připojovací konektor STO..................................................................................................21

2.4.5 Štítek Product modified (Výrobek upraven)......................................................................21

2.4.6 Likvidace............................................................................................................................21

3. Montáž ............................................................................................................22

3.1 Rozměry MM4 ...................................................................................................................22

3.2 Rozměry MM5 ...................................................................................................................23

3.3 Rozměry MM6 ...................................................................................................................24

3.4 Úvod do modulů ................................................................................................................25

3.5 Montáž...............................................................................................................................26

3.5.1 Montáž na stěnu................................................................................................................27

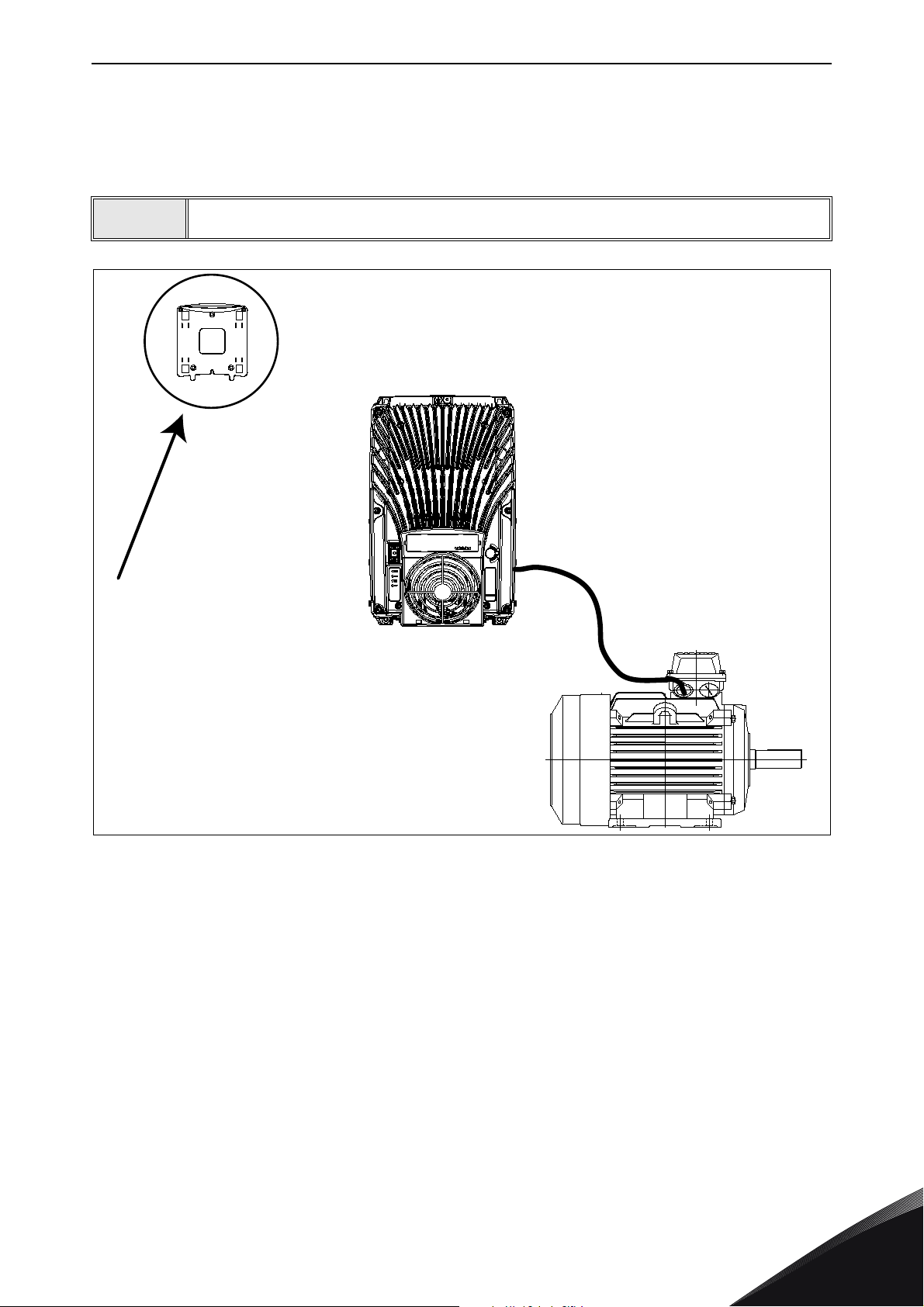

3.5.2 Montáž na motor ...............................................................................................................27

3.5.3 Oddělené moduly ..............................................................................................................27

3.6 Chlazení.............................................................................................................................28

4. Napájecí kabeláž.............................................................................................29

4.1 Jistič ..................................................................................................................................31

4.2 UL normy kabelů...............................................................................................................31

4.3 Popis svorek......................................................................................................................32

4.4 Dimenzování a volba kabelů .............................................................................................35

4.4.1 Kabely a velikosti pojistek, skříně MM4 až MM6 ..............................................................35

4.4.2 Kabely a velikosti pojistek, skříně MM4 až MM6, Severní Amerika.................................36

4.4.3 Kabely brzdného rezistoru................................................................................................37

4.4.4 Řídicí kabely ......................................................................................................................37

4.5 Instalace kabelů................................................................................................................38

5. Řídicí jednotka ................................................................................................46

5.1 Kabely řídicí jednotky........................................................................................................47

5.1.1 Velikosti řídicích kabelů....................................................................................................47

5.1.2 Standardní svorky V/V.......................................................................................................48

5.1.3 Vstupní svorkovnice relé a termistoru .............................................................................49

5.1.4 Svorky funkce Bezpečného odpojení točivého momentu (STO) .......................................49

Rev. K

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 4

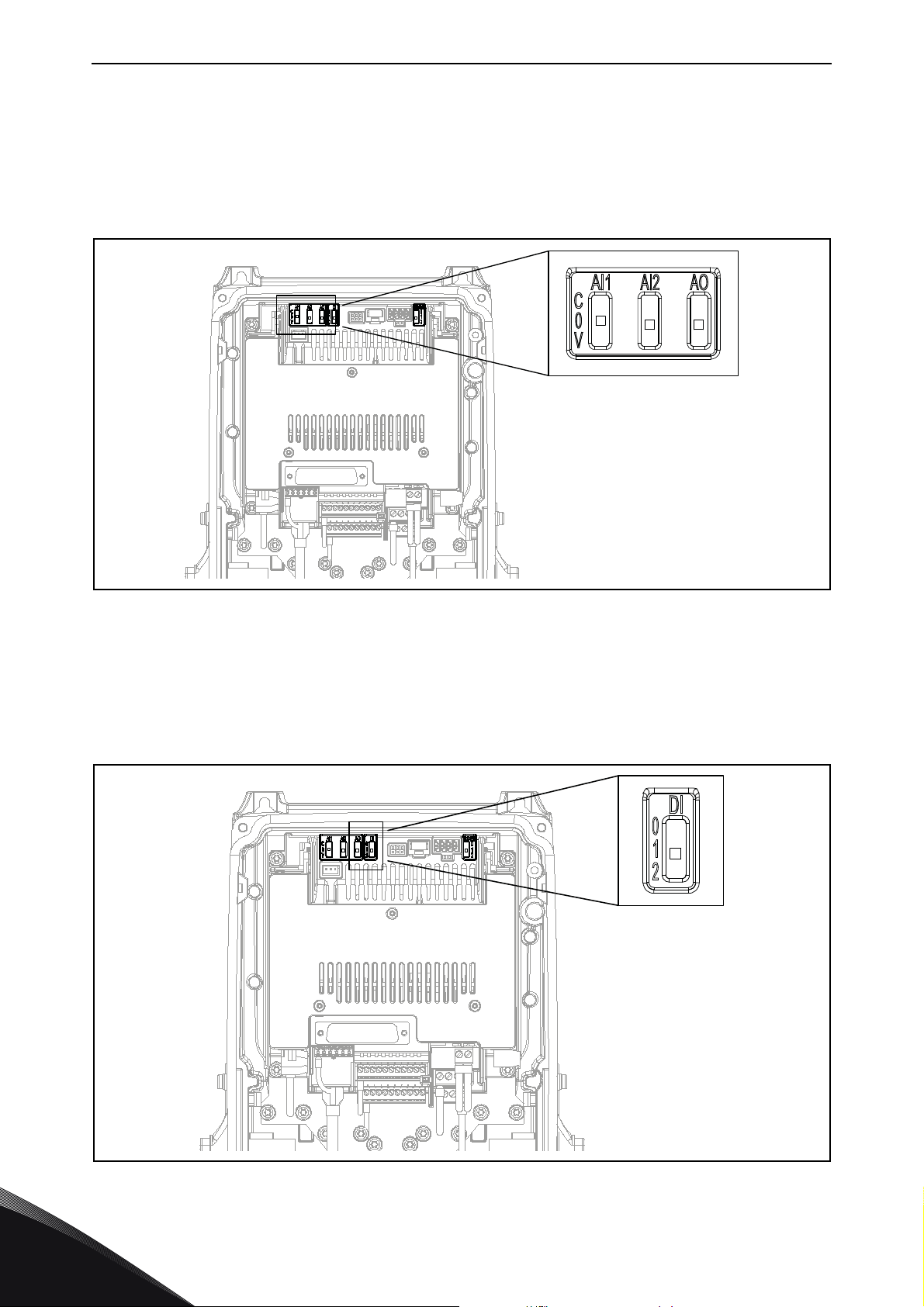

5.1.5 Volba funkcí svorek pomocí DIP přepínačů......................................................................50

5.1.6 Izolování digitálních vstupů od uzemnění.........................................................................50

5.1.7 Zakončení sběrnice připojení RS485 ................................................................................51

5.2 Propojení V/V kabelů a komunikační sběrnice.................................................................52

5.2.1 Příprava pro použití přes Ethernet ...................................................................................52

5.2.2 Příprava pro použití přes RS485.......................................................................................53

5.2.3 Datový kabel RS485...........................................................................................................54

5.3 Instalace baterie pro reálný čas (RTC) .............................................................................55

6. Uvedení do provozu.........................................................................................58

6.1 Uvedení měniče do provozu..............................................................................................59

6.2 Změna třídy ochrany EMC.................................................................................................60

6.3 Spuštění motoru................................................................................................................62

6.3.1 Kontroly izolace kabelu a motoru.....................................................................................62

6.4 Údržba ...............................................................................................................................63

7. Technické údaje ..............................................................................................64

7.1 Jmenovité výkonové údaje frekvenčního měniče .............................................................64

7.1.1 Napájecí napětí 3 AC 208–240 V........................................................................................64

7.1.2 Napájecí napětí 3 AC 380–480/500 V.................................................................................65

7.1.3 Definice přetížitelnosti......................................................................................................66

7.2 Jmenovité hodnoty brzdného rezistoru............................................................................67

7.3 VACON® 100 X – technické údaje.....................................................................................68

7.3.1 Technické informace o připojení řídicích obvodů.............................................................71

8. Volitelné doplňky ............................................................................................73

8.1 Hlavní vypínač....................................................................................................................73

8.1.1 Instalace............................................................................................................................74

8.2 Ovládací panel ...................................................................................................................78

8.2.1 Montáž na frekvenční měnič.............................................................................................78

8.2.2 Instalace............................................................................................................................79

8.2.3 Montáž na stěnu................................................................................................................81

8.2.4 Grafický a textový panel ....................................................................................................84

8.2.5 Panel VACON® s grafickým displejem.............................................................................85

8.2.6 Panel VACON® s displejem z textových segmentů..........................................................92

8.2.7 Odstraňování poruch.........................................................................................................96

8.3 Ohřívač (doplněk pro arktické podmínky).......................................................................106

8.3.1 Bezpečnost......................................................................................................................106

8.3.2 Nebezpečí........................................................................................................................106

8.3.3 Technické údaje ..............................................................................................................106

8.3.4 Pojistky............................................................................................................................107

8.3.5 Montážní pokyny: Příklad s MM4 ....................................................................................107

8.4 Přídavné desky................................................................................................................110

8.5 Adaptér příruby ...............................................................................................................111

8.5.1 Montážní pokyny: Příklad s MM4 ....................................................................................114

9. Bezpečné odpojení momentu........................................................................ 116

9.1 Obecný popis ...................................................................................................................116

9.2 Varování...........................................................................................................................116

9.3 Normy..............................................................................................................................117

9.4 Princip STO......................................................................................................................118

9.4.1 Technické detaily ............................................................................................................119

9.5 Zapojení...........................................................................................................................119

9.5.1 Kat. bezpečnosti 4 / PL e / SIL 3 .....................................................................................120

9.5.2 Kat. bezpečnosti 3 / PL e / SIL 3 .....................................................................................122

9.5.3 Kat. bezpečnosti 2 / PL d / SIL 2 .....................................................................................123

9.5.4 Kat. bezpečnosti 1 / PL c / SIL 1 .....................................................................................124

9.6 Uvedení do provozu.........................................................................................................125

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 5

9.6.1 Obecné pokyny k zapojení...............................................................................................125

9.6.2 Kontrolní seznam pro uvedení do provozu.....................................................................126

9.7 Parametry a odstraňování poruch..................................................................................127

9.8 Údržba a diagnostika ......................................................................................................127

10. Aplikace solárních čerpadel .........................................................................128

10.1 Nebezpečí........................................................................................................................128

10.2 Varování...........................................................................................................................128

10.3 Výběr stejnosměrných pojistek.......................................................................................128

10.4 Výrobci pojistek gPV........................................................................................................129

10.5 Výběr paralelní diody.......................................................................................................130

10.6 Dimenzace fotovoltaického systému ..............................................................................131

10.7 Uzemnění ........................................................................................................................132

10.7.1Uzemnění pólů ................................................................................................................132

10.7.2Uzemnění frekvenčního měniče .....................................................................................132

10.8 Připojení k síti .................................................................................................................132

10.8.1Více než jeden zdroj napájení .........................................................................................132

10.8.2Přepínání mezi AC a DC ..................................................................................................132

10.9 Externí zdroj napájení +24 V............................................................................................132

10.10 Připojení stejnosměrného napájení................................................................................133

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 6 BEZPEČNOST

1. BEZPEČNOST

Tato příručka obsahuje zřetelně označená varování, která jsou určena pro zajištění vaší osobní bezpečnosti a pro zabránění neúmyslného poškození výrobku nebo připojených zařízení.

Pečlivě si tato varování přečtěte. VACON

s permanentním magnetem. Výrobek se instaluje na místo s omezeným přístupem a je určen k obecnému použití.

Frekvenční měnič smí instalovat, provozovat a provádět jeho údržbu pouze kvalifikovaný personál autorizovaný výrobcem.

1.1 ZNAČKY

Výstrahy a varování jsou označeny takto:

Tabulka 1. Varovné značky.

100 X je frekvenční měnič určený k řízení asynchonních střídavých motorů a motorů

= NEBEZPEČNÉ NAPĚTÍ!

= HORKÝ POVRCH

= VAROVÁNÍ nebo VÝSTRAHA

1.2 JEDNOTKY

Rozměry uváděné v tomto návodu odpovídají jednotkám SI (Système International d’Unités). Pro účely UL certifikace zařízení jsou některé rozměry doprovázeny jejich ekvivalenty v britských měřicích jednotkách.

Tabulka 2. Tabulka převodu jednotek.

Fyzický rozměr Hodnota SI US hodnota Převodní koeficient US označení

Délka 1 mm

Hmotnost 1 kg 2,205 lb 0,4536 libra

Otáčky

Teplota 1 °C (T1) 33,8 °F (T2) T2 = T1 x 9/5 + 32 Fahrenheit

1 min

-1

0,0394

palce

1 ot./min 1 otáčky za minutu

25,4 palce

Točivý moment 1 Nm 8,851 lbf in 0,113

Výkon 1 kW 1,341 HP 0,7457 koňská síla

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

pound-force inches

BEZPEČNOST vacon • 7

1.3 NEBEZPEČÍ

Když jsou frekvenční měniče VACON® 100 X připojeny k síťovému napájení, jsou komponenty výkonové jednotky pod napětím. Kontakt s tímto napětím je extrémně nebezpečný a může způsobit smrt nebo vážné poranění.

Pokud je měnič VACON

brzdného rezistoru a svorky meziobvodu pod napětím, i když motor neběží.

Po odpojení frekvenčního měniče od napájení počkejte, dokud nezhasnou indikátory na

panelu (není-li připojen ovládací panel, sledujte indikátory na krytu). Počkejte ještě dalších 30 sekund, než začnete dělat jakoukoli práci na připojení měniče VACON® 100 X. Neotevírejte

jednotku, dokud tato doba neuplyne. Po uplynutí této doby ověřte pomocí měřicího zařízení, že není

přítomno naprosto žádné napětí

vždy ujistěte, že na něm není žádné napětí. Řídicí svorky V/V jsou izolovány od síťového potenciálu. Na reléových výstupech a další

svorkách V/V však může být přítomno nebezpečné řídicí napětí, i když je frekvenční měnič

VACON

Před připojením frekvenčního měniče k napájení zkontrolujte, že je výkonová jednotka měniče VACON

Při zastavování volným doběhem (viz aplikační manuál) motor stále generuje napětí do frekvenčního měniče. Proto se nedotýkejte komponent frekvenčního měniče, dokud se motor úplně nezastaví a počkejte, dokud nezhasnou indikátory na panelu (není-li připojen ovládací panel, sledujte indikátory na krytu). Počkejte ještě dalších 30 sekund, než začnete dělat jakoukoli práci na měniči.

Svorky jsou pod napětím, když je frekvenční měnič VACON systému. Fotovoltaické články generují stejnosměrné napětí i při nízké intenzitě slunečního

světla.

100 X odpojený od napájení.

100 X pevně namontována na skříni svorkovnice.

100 X připojený k napájení, jsou svorky motoru (U, V, W), svorky

. Před zahájením jakékoli práce na elektrickém připojení se

100X připojený k fotovoltaickému

Počkejte 30 sekund, dokud se frekvenční měnič nevybije, než přepnete mezi střídavým a stejnosměným napájením (fotovoltaickým systémem) a obráceně.

1.4 VAROVÁNÍ

Frekvenční měnič VACON® 100 X AC je určen pouze pro pevné instalace (na motor nebo na stěnu).

K řídicí jednotce se smí připojovat pouze obvody DVC A (třída A rozhodného napětí podle normy IEC 61800-5-1). Tento princip chrání jak frekvenční měnič, tak klientskou aplikaci.

Výrobce nenese odpovědnost za přímé ani následné škody v důsledku nebezpečných připojení externích obvodů k měniči. Další podrobnosti naleznete v odstavci 1.6.

Je-li frekvenční měnič připojen k napájení, neprovádějte žádná měření.

Dotykový proud frekvenčních měničů VACON V souladu s normou EN61800-5-1 musí být zajištěno připojení k zesílenému ochrannému uzemnění. Další podrobnosti naleznete v odstavci 1.5.

Je-li frekvenční měnič použit jako součást stroje, je výrobce stroje odpovědný za vybavení stroje zařízením pro odpojení napájení (EN 60204-1). Další podrobnosti naleznete v odstavci 4.1.

100 X převyšuje hodnotu 3,5 mA AC.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 8 BEZPEČNOST

Je možné používat pouze náhradní díly dodané výrobcem.

Při prvním zapnutí nebo resetování poruchy se motor okamžitě spustí, pokud je aktivní signál startu (a použití (normální provoz). Může dojít ke změně V/V funkcí (včetně spouštěcích vstupů), pokud se změní parametry, aplikace nebo software. Proto v případě, že by neočekávané spuštění motoru mohlo způsobit nebezpečí, odpojte motor. To platí pouze v případě, kdy jsou vstupy STO aktivovány. Abyste zabránili neočekávanému spuštění, připojte ke vstupům STO vhodné bezpečnostní relé.

Je-li aktivována funkce automatického resetování, motor se spustí automaticky po automatickém resetování poruchy. Podrobnější informace naleznete v aplikačním manuálu. To platí pouze v případě, kdy jsou vstupy STO aktivovány. Abyste zabránili neočekávanému spuštění, připojte ke vstupům STO vhodné bezpečnostní relé.

Před prováděním měření na motoru nebo kabelu motoru odpojte kabel motoru od frekvenčního měniče.

Neprovádějte žádné testy dielektrické pevnosti žádné součásti měniče VACON Testy se musí provádět speciálním postupem. Ignorování této procedury může vyústit v poškození výrobku.

nebylo vybráno

pulzní řízení

logiky Start/Stop

) a vstupy STO jsou připraveny k

100 X.

Nedotýkejte se komponent na obvodových deskách. Výboj statického napětí může komponenty poškodit.

Ověřte, že úroveň EMC frekvenčního měniče odpovídá požadavkům napájecí sítě. Další podrobnosti naleznete v odstavci 6.2.

V domácím prostředí může tento výrobek způsobovat rádiová rušení. V jejich důsledku mohou být vyžadována dodatečná měření.

Volitelný panel má venkovní krytí IP66/typ 4X. Intenzivní působení přímého slunečního světla nebo vysokých teplot může zhoršit vlastnosti LCD displeje.

Neodstraňujte šrouby EMC v případě solárního čerpadla. IT (odporové uzemnění) AC napájecí síť není v případě solárního čerpadla povolena.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

BEZPEČNOST vacon • 9

1.5 UZEMNĚNÍ AOCHRANA PŘED ZEMNÍM ZKRATEM

VÝSTRAHA!

Frekvenční měnič VACON® 100 X AC musí být vždy uzemněn prostřednictvím uzemňovacího vodiče připojeného k uzemňovací svorce označené .

Potřebné průřezy fázového vodiče a ochranného uzemňovacího vodiče (oba měděné) jsou uvedeny v Tab. 16 a Tab. 17.

Protože dotykový proud převyšuje hodnotu 3,5 mA AC, podle normy EN61800-5-1 musí být velikosti MM4 a MM5 pevně připojené a vybavené další svorkou pro druhý ochranný uzemňovací vodič stejného průřezu, jako má původní ochranný uzemňovací vodič. Velikost MM6 musí mít pevnou instalaci a průřez ochranného uzemňovacího vodiče nejméně 10 mm² Cu.

Skříň svorkovnice je opatřena třemi šrouby (pro MM4 a MM5) a dvěma šrouby (pro MM6) pro ochranné uzemňovací vodiče ORIGINAL a MOTOR: zákazník si může zvolit, který šroub použije.

Průřez všech ochranných uzemňovacích vodičů, které nejsou součástí napájecího kabelu nebo opletení kabelu, nesmí být v žádném případě menší než:

• 2,5 mm², je-li použita mechanická ochrana, nebo

• 4 mm², není-li použita mechanická ochrana. U kabelem připojených zařízení musí být provedena taková opatření, aby ochranný uzemňovací vodič kabelu byl v případě poruchy uchycení průchodky posledním přerušeným vodičem.

Výkonová jednotka je uzemněna prostřednictvím kovových kolíků umístěných na skříni svorkovnice, které pasují do pružinových zdířek na výkonové jednotce. Umístění šroubů (tři pro MM4 a MM5, dva pro MM6) a kovových kolíků (jeden pro MM4 a MM5, dva pro MM6) je uvedeno na Obr. 1, Obr. 2 a Obr. 3. Dbejte na to, abyste tyto kolíky nepoškodili nebo neodstranili.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 10 BEZPEČNOST

Uzemnění

Kovový kolík

Uzemnění

Kovový kolík

Uzemnění

Obrázek 1. Uzemnění a kovový kolík na skříni MM4.

Obrázek 2. Uzemnění a kovový kolík na skříni MM5.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

BEZPEČNOST vacon • 11

Uzemnění Uzemnění

Kovový kolík

Obrázek 3. Uzemnění a kovový kolík na skříni MM6.

Vždy však postupujte v souladu s místními nařízeními týkajícími se minimální velikosti ochranného uzemňovacího vodiče.

POZNÁMKA: Vzhledem k přítomnosti vysokokapacitních proudů ve frekvenčním měniči nemusí být

zajištěna správná funkce spínačů chránících před poruchovým proudem.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 12 BEZPEČNOST

VÝKONOVÁ JEDNOTKA

L1 L2 L3

U V

R01 __

R02 __

DC–DC+/R+ R-

10Vref __

Analogové vstupy __

Digitální vstupy__

Digitální výstupy__

24V __

Ethernet __

RS485 __

STO __

___Termistor

Ovládací panel



Zesíleno

Napájení

DVC A

DVC A nebo Napájení(*)

1.6 IZOLAČNÍ SYSTÉM

Před připojením jakéhokoli obvodu k jednotce si pečlivě prostudujte izolační systém uvedený na obrázku 4.

Je třeba rozlišit následující tři skupiny svorkovnic podle toho, jaký izolační systém měniče VACON 100 X je použit:

• Připojení napájení a motoru (L1, L2, L3, U, V, Relé (R01, R02)

•

Vstup termis

•

Řídicí svorky (V/V, RS485, Ethernet, ST

Řídicí svorky (V/V, IEC 61800-5-1) a uzemňovací svorky jsou připojeny k PE.

To je důležité, když potřebujete připojit k frekvenčnímu měniči ostatní obvody a otestovat kompletní sestavu. V případě jakýchkoli pochybností nebo dotazů kontaktujte místního distributora.

(*)

toru

RS485, Ethernet, STO) jsou izolovány od napájení (izolace je zesílená podle normy

(*)

relé použita s obvodem DVC A: nelze současně použít napájení a DVC A.

Relé je rovněž možné použít s obvody DVC A. Lze tak učinit jen tehdy, když jsou obě

Obrázek 4. Izolační systém.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

BEZPEČNOST vacon • 13

Okolní teplota (°C)

Jmenovitý výstupní proud v procentech (% I

)

10 20 30 40 50

100

0-10

150

Teplota – Křivka snížení výstupního proudu

1.7 KOMPATIBILITA S PROUDOVÝMI CHRÁNIČI

Výrobek může v ochranném uzemňovacím vodiči generovat stejnosměrný proud. Pokud použijete k zajištění ochrany proti přímému nebo nepřímému kontaktu ochranné zařízení ovládané zbytkovým proudem (RCD) nebo monitorovací zařízení ovládané zbytkovým proudem (RCM), na napájecí straně výrobku lze použít pouze chrániče typu B.

1.8 ROZŠÍŘENÝ TEPLOTNÍ ROZSAH

Frekvenční měnič VACON® 100 X má integrovaný chladicí systém nezávislý na ventilátoru motoru. Maximální okolní teplota nesmí překročit 40 °C. Jmenovitý výstupní proud je uveden v Tab. 28 a Tab. 29. Vyšší teploty jsou povoleny pouze při snížení výstupního proudu. Při odlehčení může jednotka pracovat až do teploty 60 °C. Viz Obr. 5.

Obrázek 5. Křivka snížení výstupního proudu v závislosti na teplotě.

POZNÁMKA: maximální povolená spínací frekvence při teplotě nad 50 °C je 1,5 kHz. Frekvenční měnič je ochlazován proudem vzduchu od ventilátoru. Aby byla zajištěna odpovídající

cirkulace vzduchu (další podrobnosti naleznete v pokynech k montáži v kapitole 3), musí být okolo frekvenčního měniče ponechán dostatečný prostor.

1.9 ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC)

Měnič VACON® 100 X splňuje požadavky normy IEC 61000-3-12 za předpokladu, že zkratový poměr

) na rozhraní mezi přívodem k uživateli a veřejným systémem je větší nebo roven 120.

SCE

Montážní pracovník nebo uživatel musí zajistit, v případě potřeby po konzultaci s operátorem distribuční sítě, aby bylo zařízení připojeno pouze k napájení se zkratovým poměrem R nebo rovným 120.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

SCE

větším

vacon • 14 BEZPEČNOST

1.10 NÁMOŘNÍ PROSTŘEDÍ

Informace o instalaci, bezpečnosti a EMC v námořním prostředí najdete v příručce Marine Installation Guide (Průvodce instalací v námořním prostředí).

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

POTVRZENÍ DODÁVKY vacon • 15

44023949

M163500721

70SCO00387

Danfoss A/S, 6430 Nordborg, Denmark

P2: 18.5 kW: 400 V / 25 hp: 480 V IP66

U2: 3AC 0-Input V 0-320 Hz, I2: 38 A

U1: 3AC 380-480 V 50/60 Hz, I1: 36.7 A

Made in Italy

POWER:

OUTPUT:

INPUT:

VACON DRIVES A/S

VACON0100-3L-0038-4-X+HMGR

160907

FW0072V021

Marks:

Cust. Ord. No:

Application:

Firmware:

B.ID:

M163500721

S/N:

70SCO00387

Code:

Type:

AC DRIVE

Vacon kódové

označení typu

Jmenovitý proud

Napájecí napětí

Kód aplikace

Úroveň EMC,

třída IP

Sériové číslo

Objednací číslo

zákazníka

Objednací číslo Vacon

ID výrobní série

2. POTVRZENÍ DODÁVKY

Porovnáním dat z objednávky s informacemi o měniči nalezenými na štítku ověřte správnost dodávky. Pokud dodávka neodpovídá vaší objednávce, okamžitě kontaktujte dodavatele. Viz kap. 2.4.

Obrázek 6. Štítek na balení VACON®.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 16 POTVRZENÍ DODÁVKY

VACON

Tento segment je stejný pro všechny výrobky.

0100

Řada výrobku: 0100 = Skupina výrobků VACON

100

Vstup / funkce: 3L = Třífázový vstup

0061

Výkon jednotky v ampérech; např. 0061 = 61 A Viz Tab. 28, Tab. 29 a Tab. 30 pro všechny

jmenovité výkony frekvenčního měniče.

Napájecí napětí: 2 = 208–240 V

4 = 380–480 V 5 = 380–500 V

-IP66/typ 4X

-Úroveň EMC C2

-Dva reléové výstupy

-Jeden vstup termistoru

-Funkce STO

-Softwarový balík GP nainstalován

R02

+EMC4 +LS60 +LSUS +QGLC

+xxxx +yyyy

Další kódy (několik možností). Příklady doplňkových kódů: +HMGR Grafický ovládací panel IP66

+SRBT Integrovaná baterie pro reálný čas +FBIE Integrované komunikační protokoly aktivovány

(Ethernet IP a Profinet IO)

2.1 KÓD OZNAČENÍ TYPU

Kód označení typu zařízení VACON® tvoří devítimístný číselný kód a volitelné + kódy. Každý segment kódu označení typu jedinečně odpovídá objednanému výrobku a doplňkům. Kód má následující formát:

VACON0100-3L-0061-4-X +xxxx +yyyy

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

POTVRZENÍ DODÁVKY vacon • 17

2.2 OBJEDNACÍ ČÍSLA

V následující tabulce jsou uvedena objednací čísla pro skupinu frekvenčních měničů VACON® 100 X:

Tabulka 3. Objednací čísla měničů VACON® 100 X. Další podrobnosti naleznete v kapitole 7.

Velikost skříně Objednací číslo Popis

Napájecí napětí 3 AC 208–240 V

1,1 kW – 1,5 HP

frekvenční měnič

1,5 kW – 2,0 HP

frekvenční měnič

2,2 kW – 3,0 HP

frekvenční měnič

3,0 kW – 4,0 HP

frekvenční měnič

4,0 kW – 5,0 HP

frekvenční měnič

5,5 kW – 7,5 HP

frekvenční měnič

7,5 kW – 10,0 HP

frekvenční měnič

MM4

MM5

VACON0100-3L-0007-2-X

VACON0100-3L-0008-2-X

VACON0100-3L-0011-2-X

VACON0100-3L-0012-2-X

VACON0100-3L-0018-2-X

VACON0100-3L-0024-2-X

VACON0100-3L-0031-2-X

VACON0100-3L-0048-2-X

MM6

VACON0100-3L-0062-2-X

Napájecí napětí 3 AC 380–480 V

VACON0100-3L-0003-4-X

VACON0100-3L-0004-4-X

VACON0100-3L-0005-4-X

MM4

VACON0100-3L-0008-4-X

VACON0100-3L-0009-4-X

VACON0100-3L-0012-4-X

VACON0100-3L-0016-4-X

MM5

VACON0100-3L-0023-4-X

VACON0100-3L-0031-4-X

11,0 kW – 15,0 HP

frekvenční měnič

15,0 kW – 20,0 HP

frekvenční měnič

1,1 kW – 1,5 HP

frekvenční měnič

1,5 kW – 2,0 HP

frekvenční měnič

2,2 kW – 3,0 HP

frekvenční měnič

3,0 kW – 4,0 HP

frekvenční měnič

4,0 kW – 5,0 HP

frekvenční měnič

5,5 kW – 7,5 HP

frekvenční měnič

7,5 kW – 10,0 HP

frekvenční měnič

11,0 kW – 15,0 HP

frekvenční měnič

15,0 kW – 20,0 HP

frekvenční měnič

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 18 POTVRZENÍ DODÁVKY

Tabulka 3. Objednací čísla měničů VACON® 100 X. Další podrobnosti naleznete v kapitole 7.

Velikost skříně Objednací číslo Popis

VACON0100-3L-0038-4-X

VACON0100-3L-0046-4-X

MM6

VACON0100-3L-0061-4-X

VACON0100-3L-0072-4-X

Napájecí napětí 3 AC 380-500 V

VACON0100-3L-0003-5-X

VACON0100-3L-0004-5-X

VACON0100-3L-0005-5-X

MM4

VACON0100-3L-0008-5-X

VACON0100-3L-0009-5-X

VACON0100-3L-0012-5-X

VACON0100-3L-0016-5-X

MM5

MM6

VACON0100-3L-0023-5-X

VACON0100-3L-0031-5-X

VACON0100-3L-0038-5-X

VACON0100-3L-0046-5-X

VACON0100-3L-0061-5-X

VACON0100-3L-0072-5-X

18,5 kW – 25,0 HP

frekvenční měnič

22,0 kW – 30,0 HP

frekvenční měnič

30,0 kW – 40,0 HP

frekvenční měnič

37,0 kW – 50,0 HP

frekvenční měnič

1,1 kW – 1,5 HP

frekvenční měnič

1,5 kW – 2,0 HP

frekvenční měnič

2,2 kW – 3,0 HP

frekvenční měnič

3,0 kW – 4,0 HP

frekvenční měnič

4,0 kW – 5,0 HP

frekvenční měnič

5,5 kW – 7,5 HP

frekvenční měnič

7,5 kW – 10,0 HP

frekvenční měnič

11,0 kW – 15,0 HP

frekvenční měnič

15,0 kW – 20,0 HP

frekvenční měnič

18,5 kW – 25,0 HP

frekvenční měnič

22,0 kW – 30,0 HP

frekvenční měnič

30,0 kW – 40,0 HP

frekvenční měnič

37,0 kW – 50,0 HP

frekvenční měnič

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

POTVRZENÍ DODÁVKY vacon • 19

2.3 VYBALENÍ A ZVEDNUTÍ FREKVENČNÍHO MĚNIČE

Hmotnost frekvenčních měničů se liší v závislosti na jejich velikosti. Pro vyjmutí frekvenčního měniče z balení budete možná potřebovat speciální zvedací zařízení. Hmotnosti jednotlivých velikostí skříní naleznete v Tab. 4 níže.

Tabulka 4. Hmotnosti skříní.

Velikost

skříně

MM4 8,8 19,4 MM5 14,9 32,8 MM6 31,5 69,4

Před dodáním zákazníkům prošly frekvenční měniče VACON kontrolami kvality. Po vybalení však výrobek zkontrolujte, zda nejeví známky poškození vlivem přepravy a zda je dodávka kompletní.

Pokud při přepravě došlo k poškození měniče, kontaktujte v první řadě pojišťovnu přepravní společnosti nebo dopravce.

[kg] [lb]

Hmotnost

100 X již ve výrobě pečlivými testy a

2.4 PŘÍSLUŠENSTVÍ

Okamžitě po otevření transportní bedny a vyzvednutí frekvenčního měniče zkontrolujte, že jsou součástí dodávky tato příslušenství. Obsah pytle s příslušenstvím se liší v závislosti na velikosti frekvenčního měniče:

2.4.1 V

Připojovací konektor STO 1

M4 x 12 DIN6900-3-Combi-Delta-Tx šroub

M1-3 Kabelová příchytka 5 Přichycení řídicích kabelů

M4 x 12 DIN6900-3-Combi-Delta-Tx šroub

M25 Kabelová příchytka 3 Přichycení napájecích kabelů

Štítek Product modified (Výrobek upraven)

Krytka HMI

*. Je součástí dodávky jen tehdy, když je frekvenční měnič dodán s panelem.

ELIKOST MM4

Tabulka 5. Obsah pytle s příslušenstvím, MM4.

Položka Množství Použití

6pinový černý konektor (viz Obr. 7) pro funkci STO

10 Šrouby příchytek řídicího kabelu

1 Informace o úpravách

1 Uzavírací krytka konektoru HMI

Šrouby příchytek napájecího kabelu

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 20 POTVRZENÍ DODÁVKY

2.4.2 VELIKOST MM5

Tabulka 6. Obsah pytle s příslušenstvím, MM5.

Položka Množství Použití

Připojovací konektor STO 1

M4 x 12 DIN6900-3-Combi-Delta-Tx šroub

10 Šrouby příchytek řídicího kabelu

6pinový černý konektor (viz Obr. 7) pro funkci STO

M1-3 Kabelová příchytka 5 Přichycení řídicích kabelů

M4 x 12 DIN6900-3-Combi-Delta-Tx šroub

Šrouby příchytek napájecího kabelu

M32 Kabelová příchytka 3 Přichycení napájecích kabelů

Štítek Product modified (Výrobek upraven)

Krytka HMI

*. Je součástí dodávky jen tehdy, když je frekvenční měnič dodán s panelem.

2.4.3 V

ELIKOST MM6

Tabulka 7. Obsah pytle s příslušenstvím, MM6.

1 Informace o úpravách

1 Uzavírací krytka konektoru HMI

Položka Množství Použití

Připojovací konektor STO 1

M4 x 12 DIN6900-3-Combi-Delta-Tx šroub

10 Šrouby příchytek řídicího kabelu

6pinový černý konektor (viz Obr. 7) pro funkci STO

M1-3 Kabelová příchytka 5 Přichycení řídicích kabelů

M4 x 25 DIN6900-3-Combi-Delta-Tx šroub

Šrouby příchytek napájecího kabelu

M40 Kabelová příchytka 3 Přichycení napájecích kabelů

Štítek Product modified (Výrobek upraven)

Krytka HMI

*. Je součástí dodávky jen tehdy, když je frekvenční měnič dodán s namontovaným panelem.

1 Informace o úpravách

1 Uzavírací krytka konektoru HMI

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

POTVRZENÍ DODÁVKY vacon • 21

Product modified

Date:

2.4.4 PŘIPOJOVACÍ KONEKTOR STO

Obrázek 7. Konektor STO.

2.4.5 ŠTÍTEK PRODUCT MODIFIED (VÝROBEK UPRAVEN)

V malém plastovém sáčku obsaženém v dodávce naleznete stříbrný štítek

(Výrobek upraven)

. Účelem štítku je upozornit obsluhu na úpravy provedené na frekvenčním

Product modified

měniči. Abyste předešli ztrátě štítku, připevněte jej na bok frekvenčního měniče. Pokud později frekvenční měnič upravíte, vyznačte to na štítku.

Obrázek 8. Štítek Product modified (Výrobek upraven).

2.4.6 LIKVIDACE

Na konci životnosti zařízení jej neodhazujte do běžného domovního odpadu. Hlavní součásti produktu je možné recyklovat, ale některé musí být rozděleny podle různých typů materiálu a s některými se musí zacházet jako se speciálním odpadem z elektrických a elektronických součástí. Aby bylo zajištěno správné recyklování v souladu s životním prostředím, je možné zařízení odvézt na odpovídající recyklační středisko nebo vrátit výrobci. Dodržujte místní a další aplikovatelné zákony, které mohou vyžadovat speciální zacházení se specifickými součástmi nebo ekologicky přísnější speciální zacházení.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 22 MONTÁŽ

315,3

190,7

187,8

213,8

293,0

296,5

143,5

196,4

3. MONTÁŽ

VACON® 100 X je ideální řešení pro decentralizovanou instalaci. Je koncipován pro montáž na stěnu nebo přímo na motor, čímž se šetří místo a snižuje se složitost kabeláže. V obou případech musí být montážní plocha rovná.

3.1 ROZMĚRY MM4

Obrázek 9. Rozměry frekvenčního měniče VACON® 100 X, MM4.

Rozměry Š x V x H

Velikost skříně

[mm] [in]

MM4 190,7 x 315,3 x 196,4 7,51 x 12,41 x 7,73

MM4 +HMGR 190,7 x 315,3 x 213,8 7,51 x 12,41 x 8,42

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

MONTÁŽ vacon • 23

367,4

203,7

230,8

180,0

345,2

349,2

232,6

213,5

3.2 ROZMĚRY MM5

Obrázek 10. Rozměry frekvenčního měniče VACON® 100 X, MM5.

Rozměry Š x V x H

Velikost skříně

[mm] [in]

MM5 232,6 x 367,4 x 213,5 9,16 x 14,46 x 8,41

MM5 +HMGR 232,6 x 367,4 x 230,8 9,16 x 14,46 x 9,08

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 24 MONTÁŽ

229,6

254,2

322,0

349,5

382,8

385,3

499,8

235,4

3.3 ROZMĚRY MM6

Obrázek 11. Rozměry frekvenčního měniče VACON® 100 X, MM6.

Rozměry Š x V x H

Velikost skříně

[mm] [in]

MM6 349,5 x 499,8 x 235,4 13,76 x 19,68 x 9,27

MM6 +HMGR 349,5 x 499,8 x 254,2 13,76 x 19,68 x 10,00

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

MONTÁŽ vacon • 25

Výkonová jednotka

Skříň svorkovnice

3.4 ÚVOD DO MODULŮ

Mechanická koncepce frekvenčního měniče VACON® 100 X je založena na dvou samostatných částech, výkonové a řídicí, vzájemně propojených zásuvnými svorkami. Výkonová jednotka zahrnuje veškerou výkonovou elektroniku, například EMC filtr, IGBT, kapacitory, tlumivku nebo výkonové desky, zatímco řídicí deska a řídicí svorky jsou umístěny ve skříni svorkovnice.

Obrázek 12. Moduly měniče VACON® 100 X.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 26 MONTÁŽ

3.5 MONTÁŽ

Frekvenční měnič se skládá ze dvou hlavních prvků:

1. Skříně svorkovnice, která zahrnuje výkonové svorky a řídicí desku s řídicími svorkami a

2. Výkonovou jednotku obsahující veškerou výkonovou elektroniku.

Při instalaci frekvenčního měniče je nutné obě části oddělit od sebe. Nejprve je nutné upevnit skříň svorkovnice a instalovat veškerou kabeláž. Poté se na skříň svorkovnice připojí výkonová jednotka a upevní se pomocí 4 (MM4 a MM6) nebo 6 (MM5) šroubů umístěných na horní straně výkonové jednotky (viz Obr. 13). Aby bylo možné garantovat specifikované krytí IP, doporučujeme utahovací moment 2–3 Nm. Šrouby je nutné dotahovat křížem.

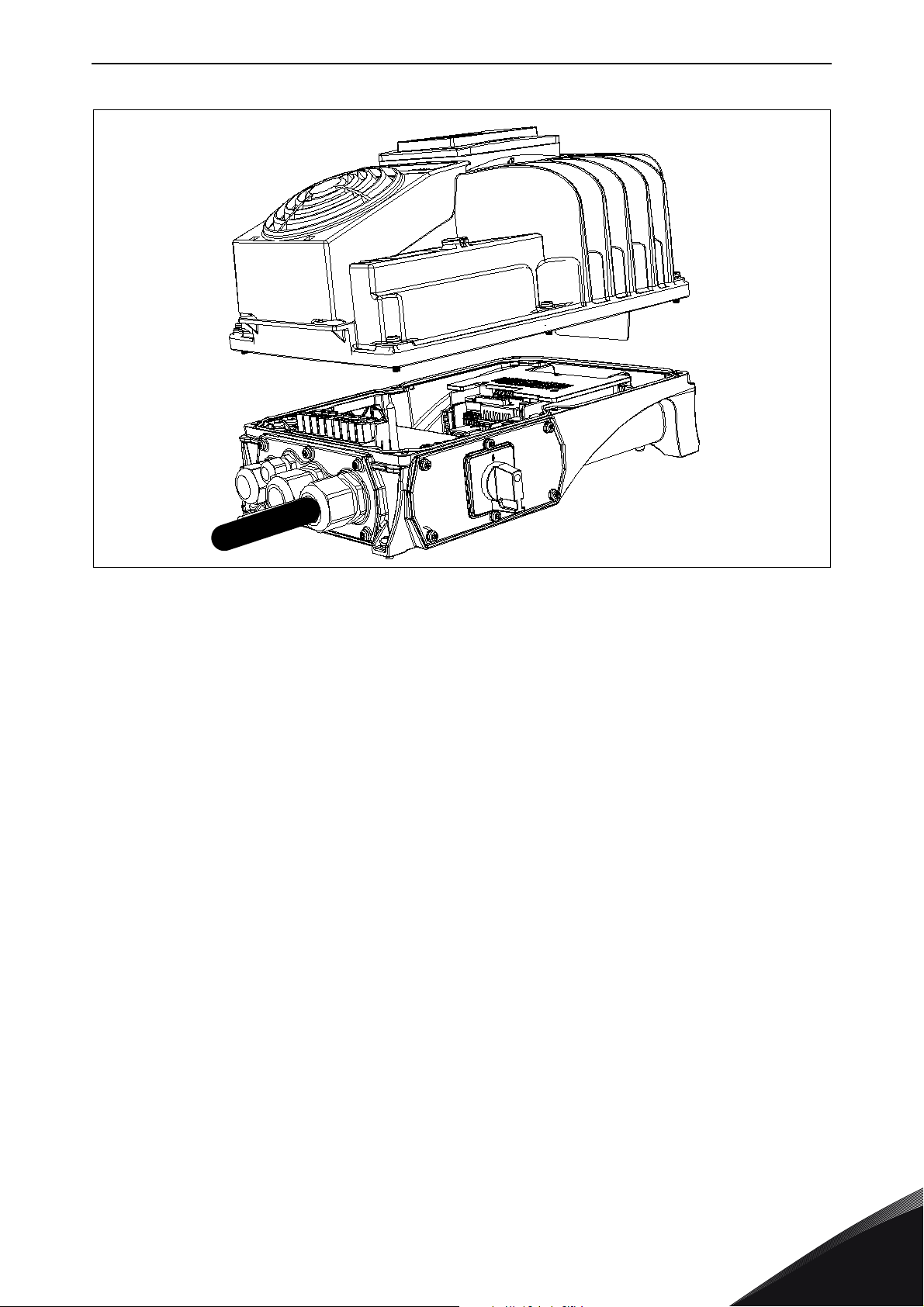

Obrázek 13. Oddělení modulů od sebe (příklad MM5).

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

MONTÁŽ vacon • 27

3.5.1 Montáž na stěnu

Frekvenční měnič lze namontovat vertikálně nebo horizontálně na stěnu nebo jinou, relativně rovnou montážní plochu nebo rám stroje a upevnit pomocí šroubů doporučených v Obr. 8.

Doporučená velikost vrutů nebo šroubů pro MM4 je M5, pro MM5 M6 a pro MM6 M8.

Tabulka 8. Šrouby pro montáž na stěnu.

Velikost

skříně

MM4 4 M5 MM5 4 M6 MM6 4 M8

3.5.2 Montáž na motor

Frekvenční měnič lze rovněž namontovat na motor (na jeho horní stranu nebo libovolný bok). Měnič je vybaven chladicím systémem nezávislým na motoru. Montáž na motor vyžaduje speciální komponenty pro přizpůsobení. Další informace získáte od místního distributora.

3.5.3 Oddělené moduly

Aby se usnadnila výměna v případě poruchy, výkonový a řídicí podsystém jsou uzavřeny ve dvou oddělených částech spojených dohromady zásuvnými svorkami.

• Výkonová jednotka: chladič obklopující veškerou výkonovou elektroniku

• Skříň svorkovnice: blok obsahující řídicí a výkonové svorky jednotky

Nejprve je nutné upevnit skříň svorkovnice a instalovat veškerou kabeláž. Poté se na skříň svorkovnice připojí výkonová jednotka a upevní se pomocí šroubů (viz Tab. 9). Aby bylo možné zajistit specifikovanou třídu krytí IP, doporučujeme utahovací moment 2–3 Nm.

Počet šroubů Velikost šroubů

Tabulka 9. Šrouby pro připevnění výkonové jednotky na skříň svorkovnice.

Velikost

skříně

MM4 4 M5 MM5 6 M5 MM6 4 M6

Počet šroubů Velikost šroubů

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 28 MONTÁŽ

AAA

3.6 CHLAZENÍ

Frekvenční měnič vytváří při provozu teplo a je ochlazován proudem vzduchu od ventilátoru. Koncepce chlazení je nezávislá na ventilátoru motoru.

Aby byla zajištěna odpovídající cirkulace vzduchu a ochlazování, musí být okolo frekvenčního měniče ponechán dostatečný prostor. Rovněž pro zajištění údržby je vyžadován určitý prostor.

Nesmí být překročen minimální volný prostor uvedený v Tab. 10. Také je důležité zajistit, že teplota chladicího vzduchu nepřekračuje maximální okolní teplotu frekvenčního měniče.

Další informace o potřebném volném prostoru v různých instalacích získáte od místního distributora.

Minimální volný prostor [mm]

Typ A B C

Obrázek 14. Instalační prostor.

Tabulka 11. Požadovaný chladicí vzduch.

Tabulka 10. Minimální odstupy okolo

A = Volný prostor nalevo a napravo od frekvenčního měniče B = Volný prostor nad měničem C = Volný prostor pod frekvenčním měničem

Typ

Vyžadované množství

chladicího vzduchu [m

MM4 140 MM5 140 MM6 280

Všechny typy

frekvenčního měniče.

³/h]

80 160 60

Další informace o chladicím systému měniče VACON® 100 X získáte od místního distributora.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 29

U/T1

V/T2

W/T3

DC+

R-

DC-

Ovládací panel

Řídicí jednotka

Výkonová jednotka

4. NAPÁJECÍ KABELÁŽ

Síťové kabely jsou připojeny ke svorkám L1, L2 a L3 a kabely motoru ke svorkám U, V a W. Viz schéma zapojení na Obr. 15. Tab. 12 obsahuje údaje o doporučených kabelech pro různé úrovně EMC.

Obrázek 15. Schéma zapojení.

Používejte kabely s tepelnou odolností odpovídající požadavkům aplikace. Kabely a pojistky musí být dimenzovány podle jmenovitého VÝSTUPNÍHO proudu frekvenčního měniče, který naleznete na typovém štítku.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 30 NAPÁJECÍ KABELÁŽ

Stínění

Ochranné vodiče PE

Stínění

Ochranný vodič PE

Tabulka 12. Typy kabelů vyžadované pro splnění norem.

Úrovně EMC

1. prostředí 2. prostředí

Typ kabelu

Kategorie C2 Kategorie C3 Kategorie C4

Síťový kabel 1 1 1 Kabel motoru 3* 2 2 Řídicí kabel 4 4 4

1 = Napájecí kabel určený pro pevnou instalaci a specifické napájecí napětí. Není vyžadován

stíněný kabel. (Doporučen MCMK nebo podobný).

2 = Symetrický silový kabel s koaxiálním ochranným vodičem a určený pro specifické napájecí

napětí. (Doporučen MCMK nebo podobný). Viz Obr. 16.

3 = Symetrický silový kabel s kompaktním nízkoimpedančním stíněním a určený pro specifikované

napájecí napětí. [Doporučen MCCMK, EMCMK nebo podobný; doporučená impedance kabelu (1–30 MHz) max. 100 mOhm/m.] Viz Obr. 16. *Pro úroveň EMC C2 je vyžadováno 360stupňové zemněné stínění s kabelovou průchodkou na konci motoru.

4 = Stíněný kabel vybavený kompaktním nízkoimpedančním stíněním (JAMAK, SAB/ÖZCuY-O

nebo podobný).

POZNÁMKA: Při výchozím továrním nastavení spínacích frekvencí jsou požadavky EMC splněny (platí pro všechny velikosti měničů). POZNÁMKA: Je-li připojen bezpečnostní vypínač, ochrana EMC musí být souvislá přes celou instalaci kabelů.

Obrázek 16.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 31

4.1 JISTIČ

Odpojte frekvenční měnič prostřednictvím externího jističe. Mezi napájením a síťovými svorkami musí být instalováno odpínací zařízení.

Při připojování vstupní svorkovnice k napájecímu zdroji pomocí jističe musí být jistič typu B nebo C a musí mít kapacitu 1,5- až dvojnásobku jmenovitého proudu střídače (viz Tab. 28 a Tab. 29).

POZNÁMKA: Jistič není povolený v instalacích, ve kterých je vyžadováno schválení C-UL. Doporučujeme použít pouze pojistky.

4.2 UL NORMY KABELŮ

Pro splnění nařízení UL (Underwriters Laboratories) použijte měděný kabel schválený UL s minimální tepelnou odolností +70/75 °C. Použijte pouze kabel Třídy 1.

Jednotky jsou vhodné pro použití v obvodu schopném dodávat ne více než 100 000 efektivních symetrických ampérů, max. 500 V AC, je-li chráněn pojistkami třídy T nebo J.

Integrovaná polovodičová ochrana proti zkratu nezajišťuje ochranu odbočky obvodu. Ochrana odbočky obvodu musí být zajištěna v souladu s předpisy National Electrical Code a veškerými dalšími místními předpisy.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 32 NAPÁJECÍ KABELÁŽ

PES

AC zdroj napájení

Třífázový

3AC

motor

brzdný

rezistor

4.3 POPIS SVOREK

Na následujících obrázcích jsou popsány napájecí svorky a typická zapojení u frekvenčních měničů

VACON

100 X.

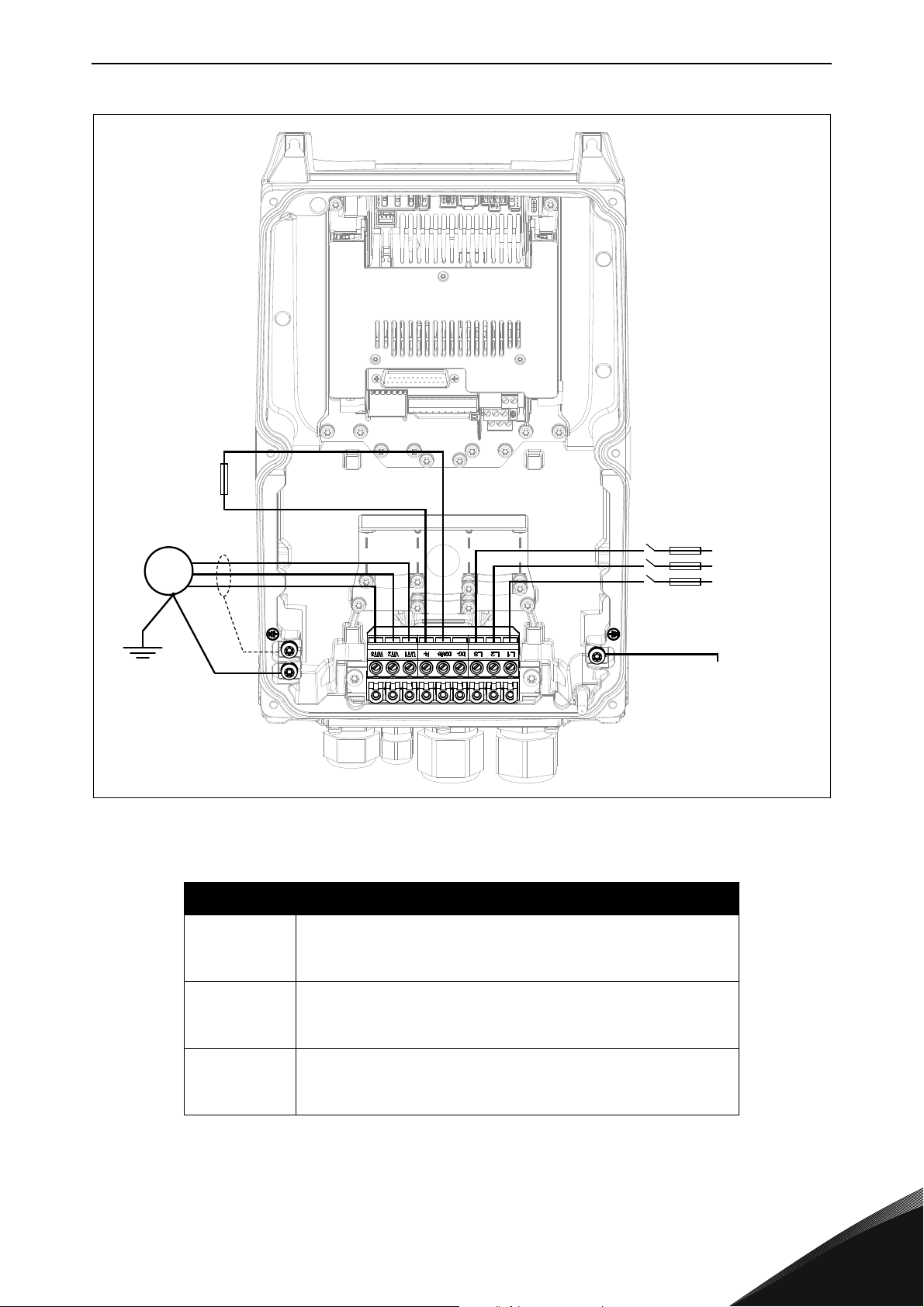

Obrázek 17. Připojení napájení, MM4.

Tabulka 13. Popis svorek.

Svorka Popis

L1 L2

Připojení vstupů napájecího zdroje.

L3 DC-

DC+/R+ R-

Svorky meziobvodu (DC- DC+) a Svorky brzdného rezistoru (R+ R-)

U/T1 V/T2

Svorky připojení motoru.

W/T3

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 33

PES

AC zdroj napájení

Třífázový

3AC

motor

brzdný

rezistor

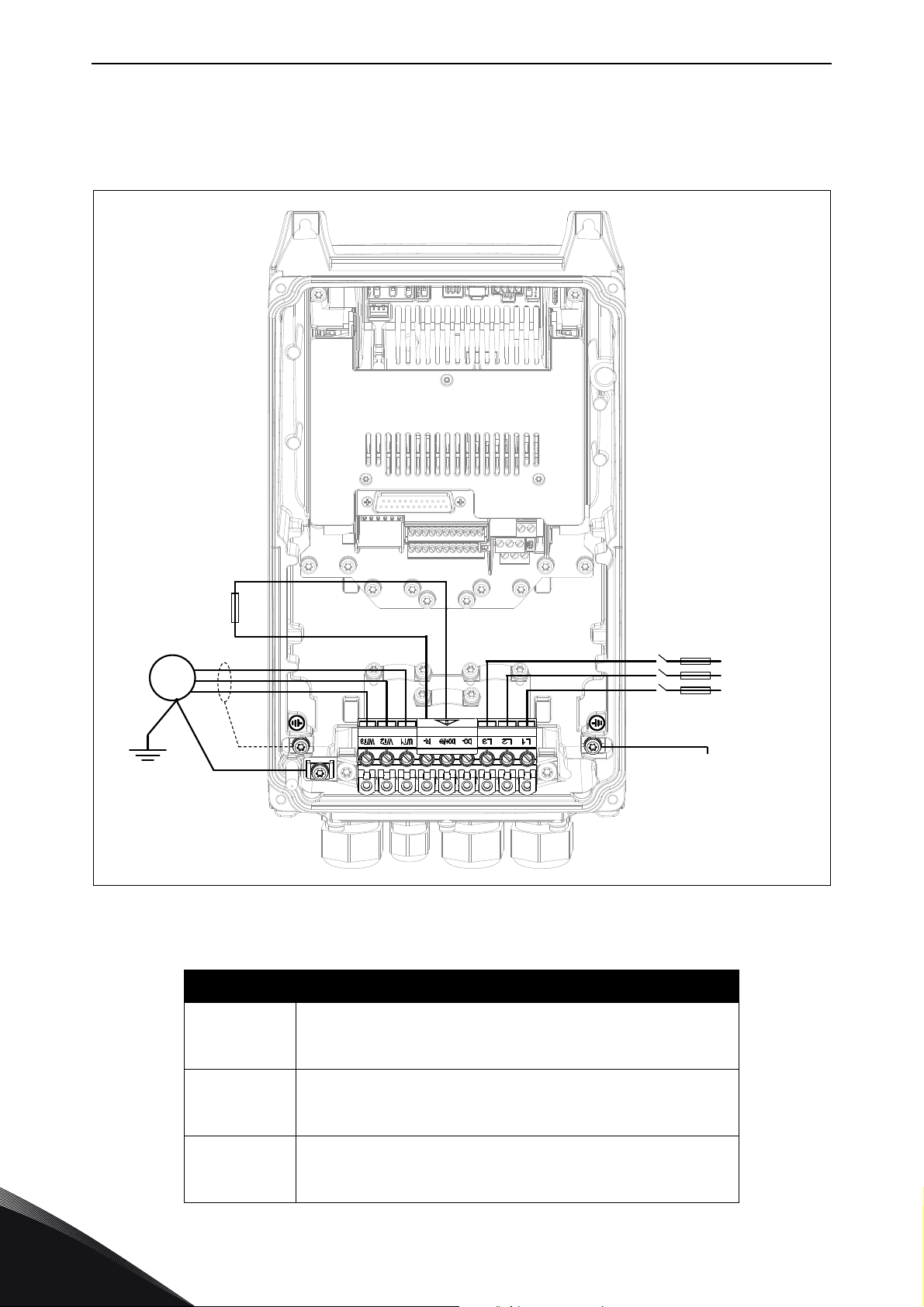

Obrázek 18. Připojení napájení, MM5.

Tabulka 14. Popis svorek.

Svorka Popis

L1 L2

Připojení vstupů napájecího zdroje.

L3 DC-

DC+/R+ R-

U/T1 V/T2

Svorky meziobvodu (DC- DC+) a Svorky brzdného rezistoru (R+ R-)

Svorky připojení motoru.

W/T3

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 34 NAPÁJECÍ KABELÁŽ

PES

AC zdroj napájení

Třífázový

3AC

motor

brzdný

rezistor

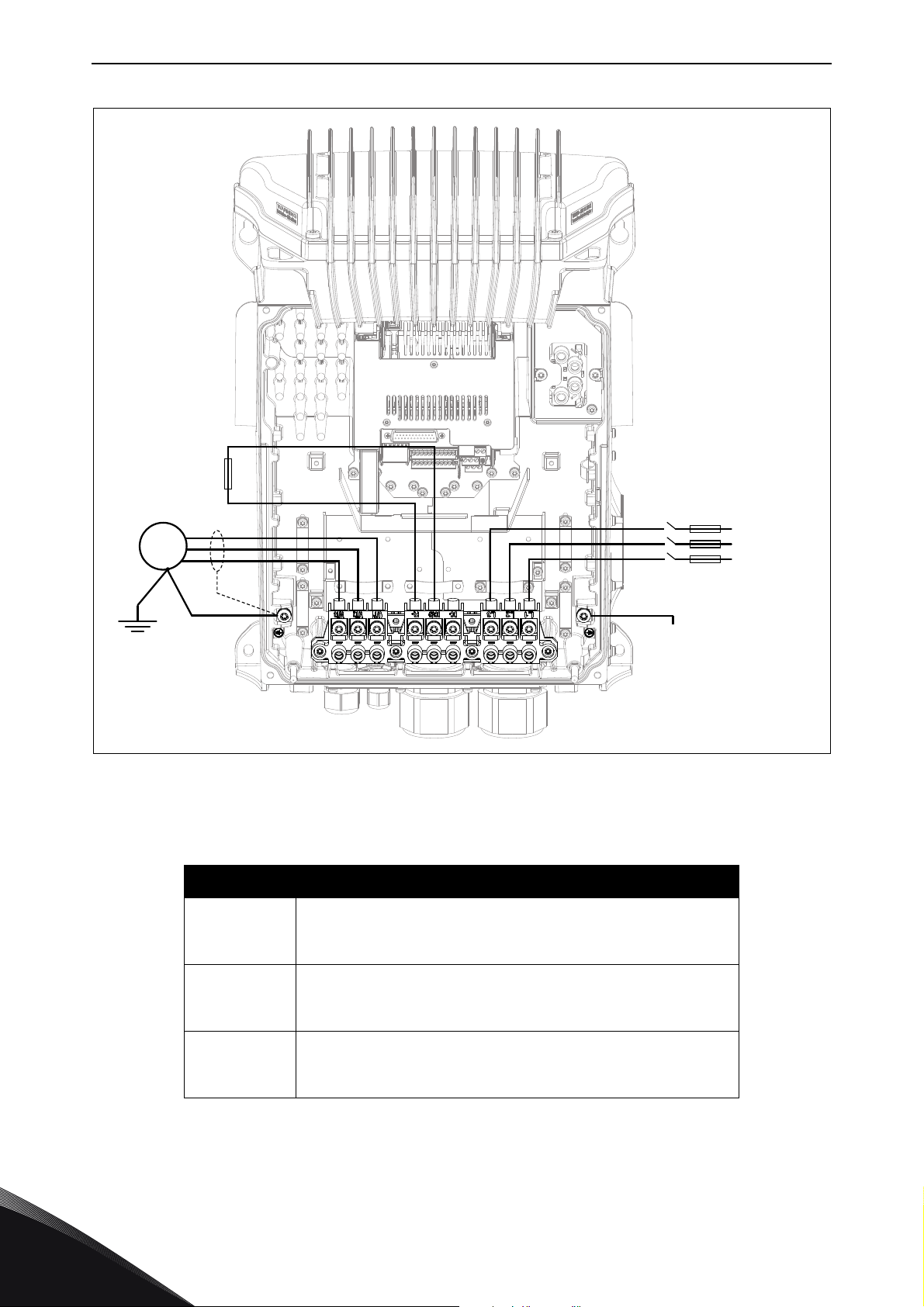

Obrázek 19. Připojení napájení, MM6.

Tabulka 15. Popis svorek.

Svorka Popis

L1 L2

Připojení vstupů napájecího zdroje.

L3 DC-

DC+/R+ R-

Svorky meziobvodu (DC- DC+) a Svorky brzdného rezistoru (R+ R-)

U/T1 V/T2

Svorky připojení motoru.

W/T3

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 35

4.4 DIMENZOVÁNÍ A VOLBA KABELŮ

Tab. 16 a Tab. 17 obsahují údaje o minimálních rozměrech měděných kabelů a odpovídající velikosti pojistek.

Tyto pokyny jsou použitelné jen v případě jednoho motoru a jednoho kabelového připojení frekvenčního měniče k motoru. Ve všech ostatních případech požádejte o další informace výrobce.

4.4.1 K

ABELY A VELIKOSTI POJISTEK, SKŘÍNĚ MM4 AŽ MM6

Doporučený typ pojistek je gG/gL (IEC 60269-1). Napětí pojistky musí být zvoleno podle napájecí sítě. Výsledná volba musí být provedena podle místních nařízení, podmínek instalace kabelu a specifikace kabelu. Pojistky s vyšší než doporučenou hodnotou nesmí být použity.

Ověřte, že vypínací doba pojistky je kratší než 0,4 sekundy. Vypínací doba závisí na používaném typu pojistky a impedanci napájecího obvodu. Informace o rychlejších pojistkách získáte od výrobce. Výrobce rovněž doporučuje vysokorychlostní řady pojistek gS (IEC 60269-4).

Tabulka 16. Kabely a velikosti pojistek pro měnič VACON® 100 X.

Velikost

skříně

MM4

Typ

0003 4 – 0004 4 0003 5 – 0004 5

0007 2 – 0008 2 0005 4 – 0008 4 0005 5 – 0008 5

Síťový kabel,

INPUT

[A]

Pojistka

(gG/gL)

[A]

kabel motoru

a brzdného

rezistoru*

Cu [mm²]

3,4 – 4,6 6 3*1,5+1,5

6,0–7,2 5,4–8,1

10 3*1,5+1,5

Velikost svorek kabelu

Síťová svorka

[mm²]

0,5–10

pevný

0,5–6 stáčený

0,5–10

pevný

0,5–6 stáčený

Uzemňovací

svorka

[mm²]

M4 kruhová svorka

nebo 1–6

M4 kruhová svorka

1–6

nebo

MM5

MM6

0011 2 – 0012 2 0009 4 – 0012 4 0009 5 – 0012 5

0018 2 0016 4 0016 5

0024 2 0023 4 0023 5

0031 2 0031 4 0031 5

0038 4 0038 5

0048 2 0046 4 0046 5

0062 2 0061 4 0061 5

0072 4 0072 5

9,7–10,9 9,3–11,3

16,1 15,4

21,7 21,3

27,7 28,4

16 3*2,5+2,5

20 3*6+6

25 3*6+6

32 3*10+10

36,7 40 3*10+10

43,8 43,6

57,0 58,2

50 3*16+16

63 3*25+16

67,5 80 3*35+16

0,5–10

pevný

0,5–6 stáčený

0,5–16

nebo stáčený

0,5–16

nebo stáčený

0,5–16

nebo stáčený

svorka

pevný

kruhová

M4 kruhová svorka

1–6

nebo

M5 kruhová svorka

nebo 1–10

M5 kruhová svorka

1–10

nebo

M5 kruhová svorka

1–10

nebo

M6 kruhová svorka

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 36 NAPÁJECÍ KABELÁŽ

Velkosti svorek jsou určeny pro 1 vodič. U skříně MM6 je max. průměr kruhové svorky 14 mm. Dimenzování kabelu je založeno na kritériích mezinárodní normy IEC60364-5-52: Kabely musí mít izolaci z PVC. Maximální počet paralelních kabelů je 9.

Při používání kabelů v paralelním zapojení si plochu i na maximální počet kabelů. Důležité informace o požadavcích na uzemňovací vodič naleznete v kapitole normy Uzemnění a ochrana před zemním zkratem. Opravné součinitele pro jednotlivé teploty naleznete v mezinárodní normě IEC60364-5-52.

VŠAK UVĚDOMTE, že musí být dodrženy požadavky na průřezovou

4.4.2 KABELY A VELIKOSTI POJISTEK, SKŘÍNĚ MM4 AŽ MM6, SEVERNÍ AMERIKA

Doporučený typ pojistek je třída T (UL a CSA). Napětí pojistky musí být zvoleno podle napájecí sítě. Výsledná volba musí být provedena podle místních nařízení, podmínek instalace kabelu a specifikace kabelu. Pojistky s vyšší než doporučenou hodnotou nesmí být použity.

Tabulka 17. Kabely a velikosti pojistek pro měnič VACON® 100 X.

Velikost

skříně

MM4

MM5

Typ

0003 4 – 0004 4 0003 5 – 0004 5

0007 2 – 0008 2 0005 4 – 0008 4 0005 5 – 0008 5

0011 2 0009 4 0009 5

0012 2 0012 4 0012 5

0018 2 0016 4 0016 5

0024 2 0023 4 0023 5

0031 2 0031 4 0031 5

INPUT

[A]

Pojistka (třída T)

[A]

3,4 – 4,6 6

6,0–7,2 5,4–8,1

9,7 9,3

10,9 11,3

16,1 15,4

21,7 21,3

27,7 28,4

Síťový kabel

Velikost svorek kabelu

a kabel

motoru

Síťová svorka

AWG14 AWG24-AWG10

AWG10 AWG20-AWG5

AWG8 AWG20-AWG5

Uzemňovací

svorka

AWG17-AWG10 M4 kruhová svorka

AWG17-AWG8 M5 kruhová svorka

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 37

100 X.

Velikost svorek kabelu

Uzemňovací

svorka

AWG13-AWG2 M6

kruhová

svorka AWG13-AWG2

kruhová

M6 svorka

Velikost

skříně

Tabulka 17. Kabely a velikosti pojistek pro měnič

Síťový kabel

a kabel

motoru

AWG4

Typ

0038 4 0038 5

0048 2 0046 4 0046 5

INPUT

[A]

Pojistka (třída T)

36,7 50

43,8 43,6

[A]

VACON

Síťová svorka

AWG13-AWG0

M6 kruhová

svorka

AWG13-AWG0 M6 kruhová svorka

MM6

0062 2 0061 4 0061 5

0072 4 0072 5

Rozměry kabelů jsou založeny na kritériích UL Underwriters’ Laboratories UL508C: Kabely musí být izolovány pomocí PVC. Maximální okolní teplota prostředí je +40 °C (104 °F), maximální teplota povrchu kabelu je +70/ 75 °C (158/167 °F). Používejte pouze kabely s koaxiálním měděným stíněním. Maximální počet paralelních kabelů je 9.

57,0 58,2

67,5 100

AWG4

AWG2

AWG13-AWG0 M6 kruhová svorka

AWG9-AWG2/0 M6 kruhová svorka

AWG13-AWG2

kruhová

M6 svorka

AWG9-AWG2/0

kruhová

M6 svorka

Při používání kabelů v paralelním zapojení si VŠAK UVĚDOMTE, že musí být dodrženy požadavky na průřezovou plochu i na maximální počet kabelů. Důležité informace o požadavcích na uzemňovací vodič naleznete v normě Underwriters’ Laboratories UL508C.

Opravné součinitele pro jednotlivé teploty naleznete v pokynech k normě Underwriters’ Laboratories UL508C.

4.4.3 KABELY BRZDNÉHO REZISTORU

Frekvenční měniče VACON® 100 X jsou vybaveny svorkami pro externí brzdný rezistor. Tyto svorky jsou označeny DC+/R+ a R-. Tab. 31 a Tab. 32 obsahují údaje o jmenovitých hodnotách odporu a Tab. 16 obsahuje údaje o dimenzaci kabelu.

4.4.4 Ř

ÍDICÍ KABELY

Informace o řídicích kabelech naleznete v kapitole Řídicí jednotka.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 38 NAPÁJECÍ KABELÁŽ

Uzemňovací vodič

NAPÁJENÍ MOTOR

Stínění

Uzemňovací vodič

4.5 INSTALACE KABELŮ

• Před zahájením prací ověřte, že žádná komponenta frekvenčního měniče není pod napětím. Pečlivě si přečtěte varování v kapitole 1.

• Kabely motoru umístěte dostatečně daleko od ostatních kabelů.

• Předejděte uložení kabelů motoru tak, aby byly dlouhou vzdálenost vedeny paralelně s jinými kabely.

• Pokud jsou kabely motoru uloženy paralelně s jinými kabely, musíte dodržet minimální vzdálenosti mezi kabely motoru a ostatními kabely podle níže uvedené tabulky.

Vzdálenost mezi

kabely [m]

0,3 ≤ 50 1,0 ≤ 200

• Dané vzdálenosti se rovněž aplikují mezi kabely motoru a signálními kabely jiných systémů.

• Maximální délky kabelů motoru (stíněné) jsou 100 m (MM4) a 150 m (MM5 a MM6).

• Kabely motoru by měly křížit ostatní kabely v úhlu 90 stupňů.

• Informace, zda jsou vyžadovány kontroly izolace kabelu, naleznete v kapitole Kontroly izolace kabelu a motoru.

Instalaci kabelů začněte provádět podle níže uvedených pokynů:

Obnažte kabely motoru a síťové kabely podle doporučení níže.

Stíněný kabel

[m]

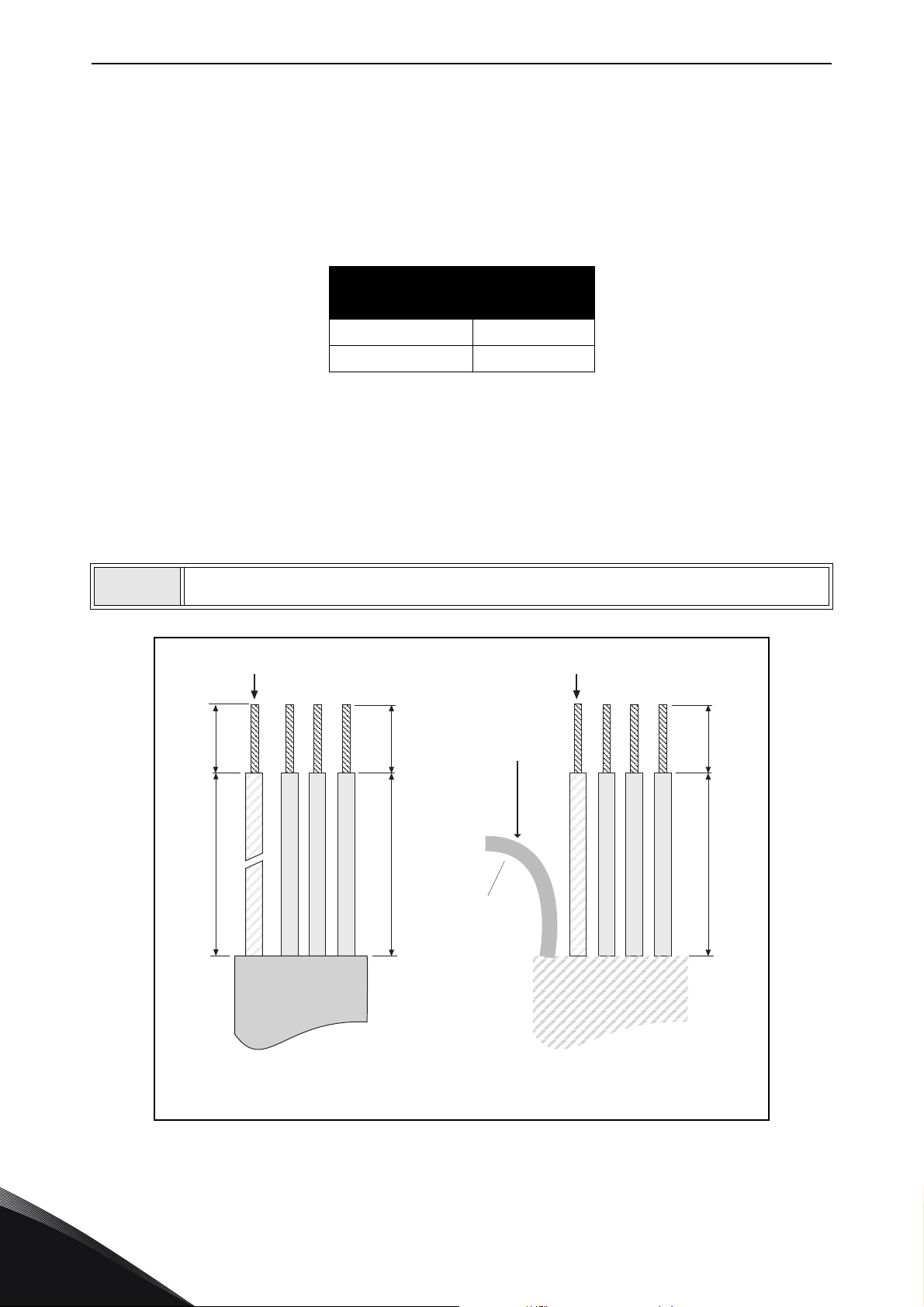

Obrázek 20. Odizolování kabelů.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 39

Tabulka 18. Délky obnažení kabelů [mm].

Velikost

skříně

MM4 15 70 10 30 7 30

MM6 20 90 15 60 15 60

Instalace IEC:

A1 B1 C1 D1 C2 D2 E

co nejkratšíMM5 20 70 10 40 10 40

• Sejměte vstupní kabelovou desku. Systém vstupu kabelů je tvořen kombinací vstupní kabelové desky (viz obrázek níže) a kabelových průchodek. Vstupní kabelová deska obsahuje několik otvorů pro kabely s metrickým závitem dle ISO.

• Otevřete jen ty vstupní otvory, kterými chcete vést kabely.

• Zvolte správné kabelové průchodky podle frekvenčního měniče a velikosti kabelu, jak je uvedeno na následujících obrázcích.

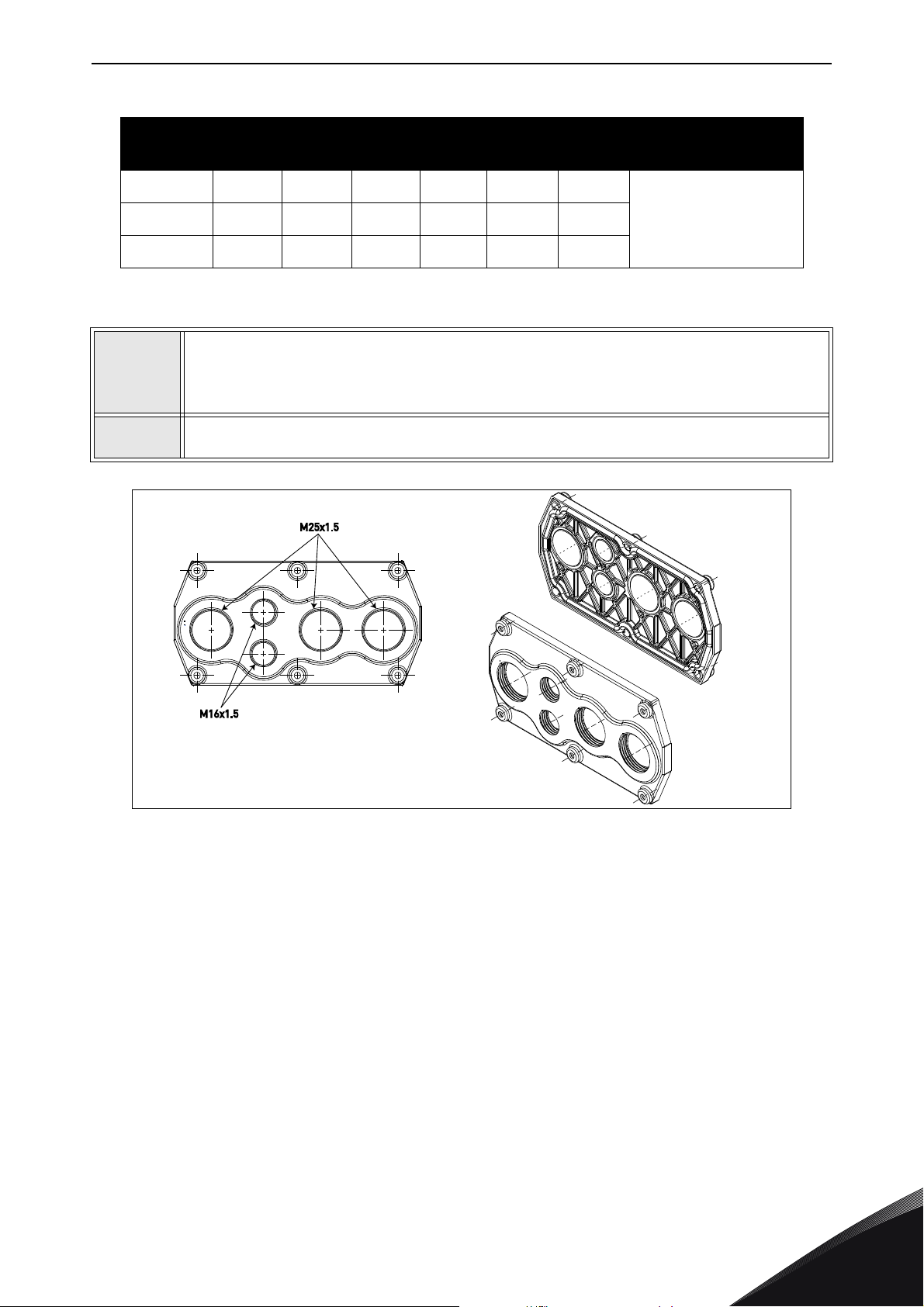

Obrázek 21. Vstupní kabelová deska, MM4.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 40 NAPÁJECÍ KABELÁŽ

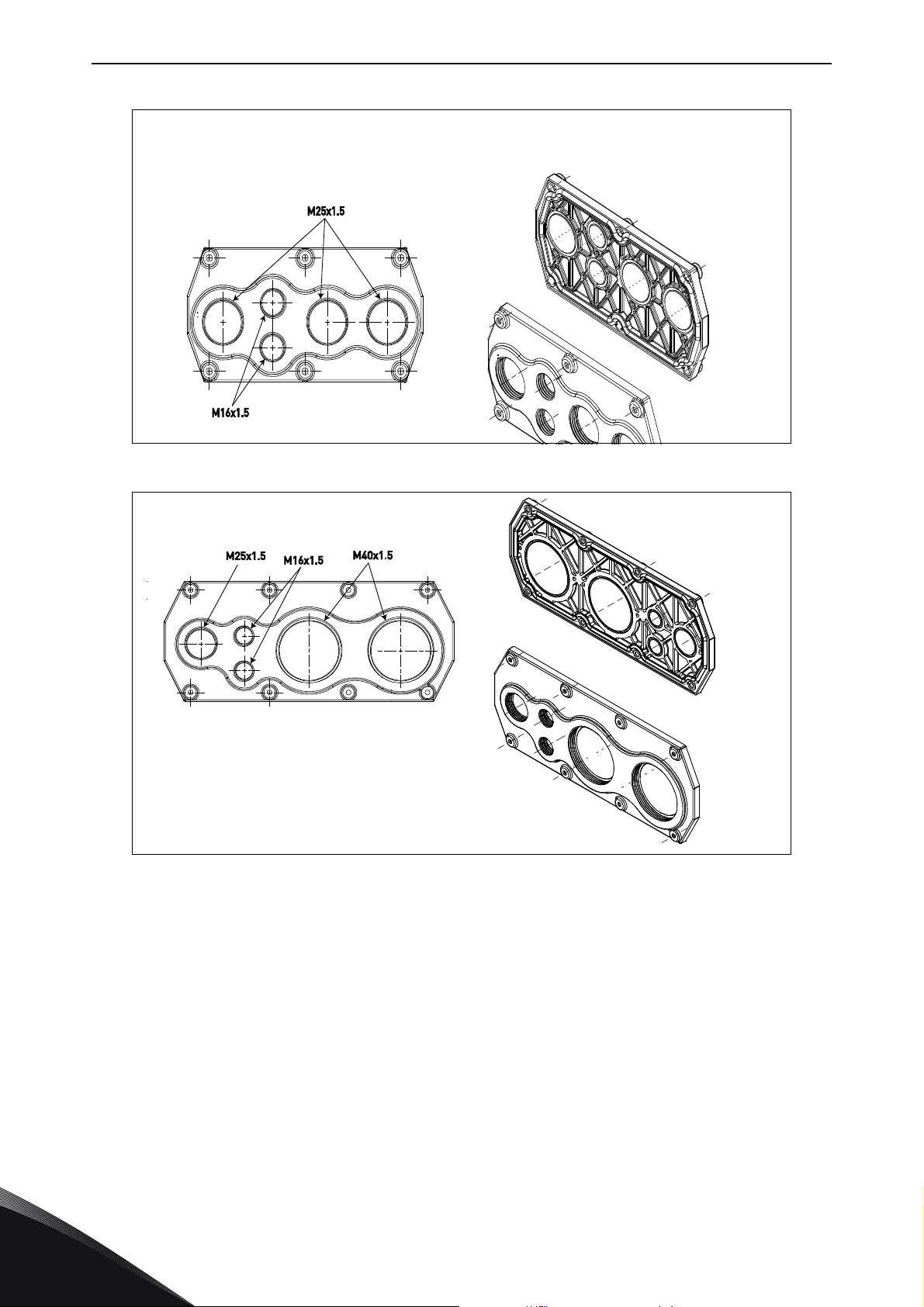

Obrázek 22. Vstupní kabelová deska, MM5.

Obrázek 23. Vstupní kabelová deska, MM6.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 41

• Kabelové průchodky musí být vyrobeny z plastu. Používají se k utěsnění kabelů procházejících vstupy kabelů, aby byly dodrženy charakteristiky skříně.

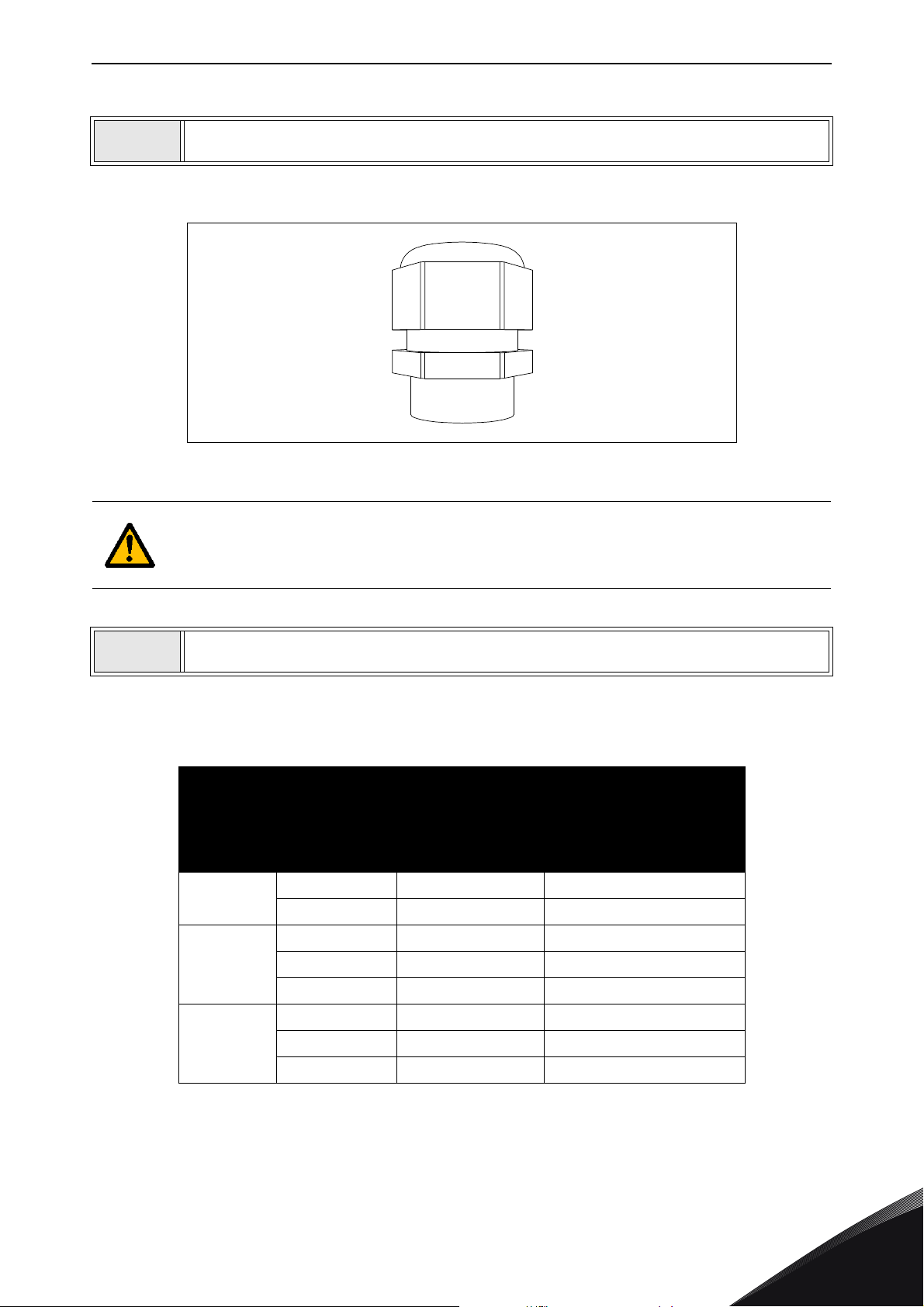

Obrázek 24. Kabelová průchodka.

Doporučujeme používat plastové kabelové průchodky. Pokud jsou zapotřebí kovové kabelové průchodky, musí být dodrženy všechny požadavky na systém izolace a na ochranné uzemnění v souladu s národními předpisy pro elektroinstalace a normou IEC 61800-5-1.

Utahovací momenty kabelových průchodek:

• Našroubujte kabelové průchodky do vstupních otvorů kabelů správným utahovacím momentem, viz Tab. 19.

Tabulka 19. Utahovací moment a rozměr kabelových průchodek.

Velikost

skříně

MM4

MM5

MM6

Typ šroubu průchodky [metrický]

M16 1,0 8,9 M25 4,0 35,5 M16 1,0 8,9 M25 4,0 35,5 M32 7,0 62,1 M16 1,0 8,9 M25 4,0 35,5 M40 10,0 88,7

Utahovací moment [Nm]/[lb-in.]

[Nm] lb-in.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 42 NAPÁJECÍ KABELÁŽ

Instalace v souladu s UL:

• Chcete-li připojit k měniči VACON® 100 X potrubí NPT, použijte volitelnou kovovou vstupní kabelovou desku (zahrnutou ve volitelném doplňku -R02), aby

byla dodržena pravidla instalace v souladu s UL.

• Společně s měničem se v samostatném sáčku dodává jedna kovová instalační deska s příslušenstvím (šrouby a těsnění). Další podrobnosti naleznete na následujících obrázcích.

Obrázek 25. Vstupní kabelová deska, MM4, instalace v souladu s UL.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 43

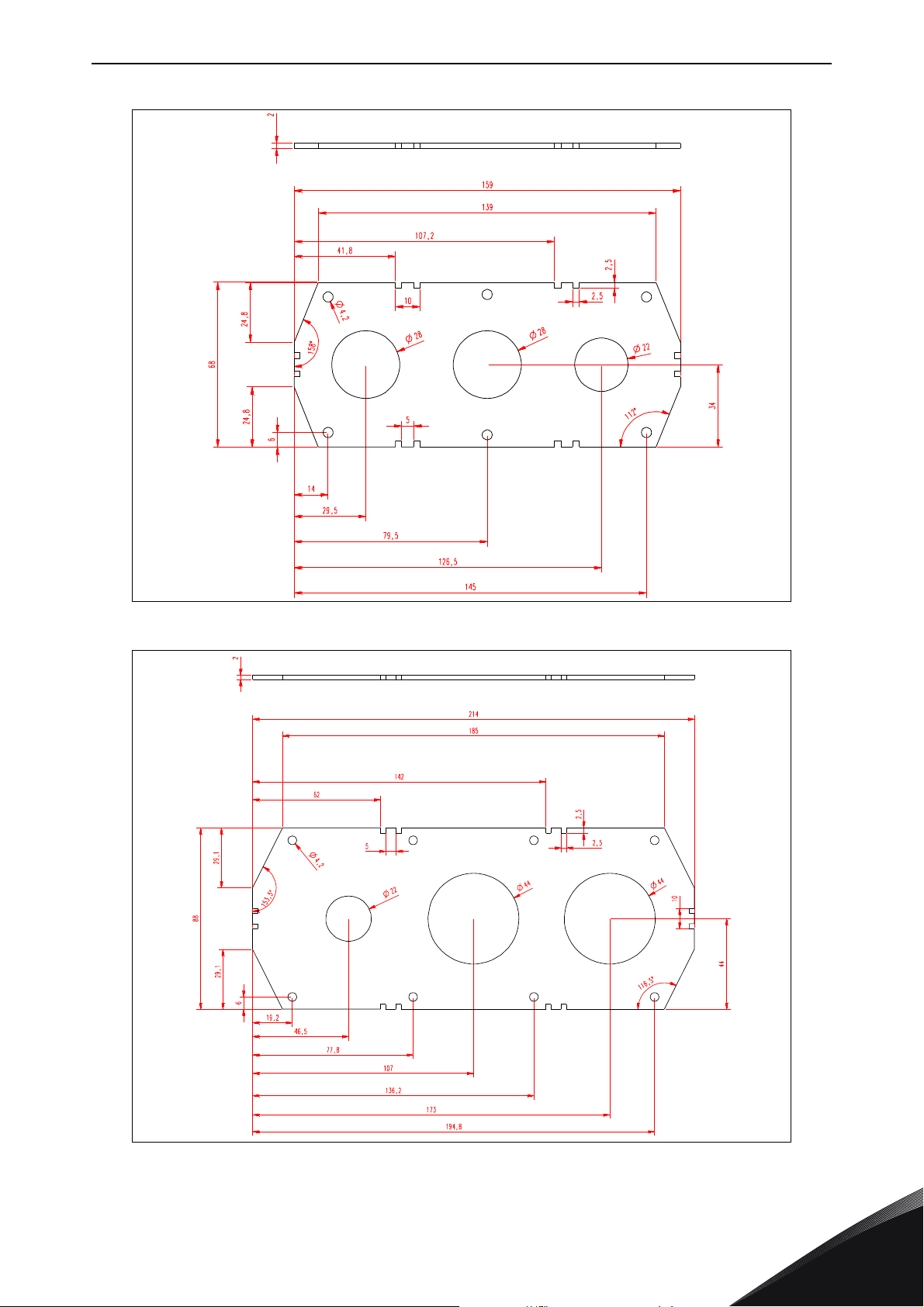

Obrázek 26. Vstupní kabelová deska, MM5, instalace v souladu s UL.

Obrázek 27. Vstupní kabelová deska, MM6, instalace v souladu s UL.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 44 NAPÁJECÍ KABELÁŽ

• Všechny (3) otvory skříňky svorkovnice jsou zaslepeny standardním plastovými

• Kovovou vstupní kabelovou desku pro instalaci v souladu s UL je potřeba

• Lze použít pružný nebo pevný kabelovod.

• Použijte vhodný spojovací materiál pro spojení a zakončení pevné ochranné

• Správný výběr materiálů pro elektroinstalaci, spojovacího materiálu a instalace

• V potrubí se obvykle používá spojovací materiál se stavěcími šrouby, který

Instalace kabelů:

• Protáhněte kabely (napájecí kabel, kabel motoru, kabel brzdy a kabely vstupů a

11 12

• Odpojte kabelové příchytky a uzemňovací příchytky.

zátkami s metrickými závity.

nainstalovat místo jednoho ze standardních plastových kabelových vstupů dodaných s výchozím balíčkem. Utahovací moment šroubů vstupní kabelové desky: 1,5–2,0 Nm (13,2–17,7 lb-in). Kovová vstupní kabelová deska obsahuje tři otvory bez závitu: pro vstupní vedení, motor a vstupy a výstupy, a lze je namontovat buď pouze na levou, nebo na pravou stranu měniče.

trubky a chraňte ji před poškozením.

je důležitý pro zajištění bezpečné elektroinstalace.

vytvoří těsné spoje, jež zajistí dodržení stupně krytí měniče.

výstupů) kabelovody (připojení v souladu s UL) nebo kabelovými průchodkami (připojení v souladu s IEC) a kabelovými vstupy.

Připojte odizolované vodiče kabelů:

• Roztáhněte stínění obou kabelů, aby bylo zajištěno 360stupňové připojení k příchytce kabelu (přetáhněte stínění zpět přes plastový kryt kabelu a upevněte vše dohromady).

• Připojte fázové vodiče napájecího kabelu a kabelů motoru do odpovídajících svorek.

• Ze zbytků stínění obou kabelů vytvořte kroucené konce a uzemněte připojení pomocí příchytky. Vytvořte kroucené konce přesně tak dlouhé, aby dosáhly ke svorce a mohly být připevněny – ne delší.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

NAPÁJECÍ KABELÁŽ vacon • 45

Utahovací momenty svorek kabelů:

Tabulka 20. Utahovací momenty svorek.

Velikost

skříně

MM4

MM5

MM6

Utahovací moment

Typ

0007 2 – 0012 2 0003 4 – 0012 4 0003 5 – 0012 5

0018 2 – 0031 2 0016 4 – 0031 4 0016 5 – 0031 5

0048 2 – 0062 2 0038 4 – 0072 4 0038 5 – 0072 5

• Ověřte propojení zemnícího kabelu k motoru a svorkám frekvenčního měniče označeným .

[Nm]/[lb-in.]

Napájecí svorky a svorky

motoru

[Nm] lb-in. [Nm] lb-in. [Nm] lb-in.

1,2–1,5 10,6–13,3 1,5 13,3 2,0 17,7

4–5 35,4–44,3 1,5 13,3 2,0 17,7

Utahovací moment

[Nm]/[lb-in.]

Uzemňovací příchytky

EMC

Utahovací moment

[Nm]/[lb-in.]

Uzemňovací svorky

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 46 ŘÍDICÍ JEDNOTKA

1 2

5. ŘÍDICÍ JEDNOTKA

Sundejte výkonovou jednotku z měniče, abyste se dostali ke skříni svorkovnice s řídicími svorkami. Řídicí jednotku frekvenčního měniče tvoří řídicí deska a doplňkové desky (přídavné desky) zasunuté

do slotů řídicí desky. Umístění desek, svorek a spínačů je vyobrazeno níže, na Obr. 28.

Tabulka 21. Umístění komponent řídicí jednotky.

Číslo Význam

1 Řídicí svorky 1–11 (viz kap. 5.1.2) 2 Řídicí svorky 12–30, A–B (viz kap. 5.1.2) 3 Reléové svorky (viz kap. 5.1.2) 4 Vstup termistoru (viz kap. 5.1.2) 5Svorky STO 6DIP přepínače 7 Svorka Ethernet (viz kap. 5.2.1) 8 Přídavné desky

Obrázek 28. Umístění komponent řídicí jednotky.

Z výroby obsahuje řídicí jednotka frekvenčního měniče standardní řídicí rozhraní – řídicí a reléové svorky řídicí jednotky – pokud v objednávce není požadováno jinak. Na následujících stránkách naleznete upořádání svorek řízení V/V a relé, obecné schéma zapojení a popis řídicích signálů.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

ŘÍDICÍ JEDNOTKA vacon • 47

Řídicí desku je možné napájet externě (+24 V DC, max. 1 000 mA, ±10 %) připojením externího napájecího zdroje ke svorce č. 30, viz kap. 5.1.2. Toto napětí je dostatečné pro nastavení parametrů a pro udržení řídicí jednotky v činnosti. Upozorňujeme však, že měření hlavního obvodu (např. napětí stejnosměrného meziobvodu, teplota jednotky) nejsou k dispozici, pokud není připojeno napájení.

5.1 KABELY ŘÍDICÍ JEDNOTKY

Umístění hlavní svorkovnice je vyobrazeno na následujícím Obr. 29. Řídicí deska je vybavena 22 pevnými řídicími svorkami V/V a 6+2 svorkami pro desku relé. Kromě toho jsou na obrázku vidět svorky pro funkci Safe Torque Off (STO) (viz kap. 9). Popis všech signálů je uveden v Tab. 23.

Obrázek 29. Řídicí svorky.

5.1.1 VELIKOSTI ŘÍDICÍCH KABELŮ

Jako řídicí kabely musí být použity opletené vícežilové kabely s průřezem nejméně 0,5 mm², viz Tab. 22. Maximální průřez vodiče svorky je 2,5 mm

Utahovací momenty řídicích a reléových svorek jsou uvedeny v Tab. 22.

Tabulka 22. Utahovací momenty řídicích kabelů.

Šroub svorky

Svorky V/V a svorky STO (šroub M2) 0,22–0,25 2,0–2,2 Reléové svorky (šroub M3) 0,22–0,25 2,0–2,2

² pro svorky relé a 1,5 mm² pro ostatní svorky.

Utahovací moment

Nm lb-in.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 48 ŘÍDICÍ JEDNOTKA

Referenční potenciometr

1–10 kW

Dálková reference

4–20 mA/0–10 V

5.1.2 STANDARDNÍ SVORKY V/V

Níže jsou popsány svorky naleznete v kap. 7

Svorky zobrazené na zašedlém pozadí jsou přiřazeny k signálům s doplňkovými funkcemi volitelnými pomocí DIP přepínačů. Další informace naleznete v kap. 5.1.5 a kap. 5.1.6.

standardních vstupů/výstupů a relé. Další informace o připojeních

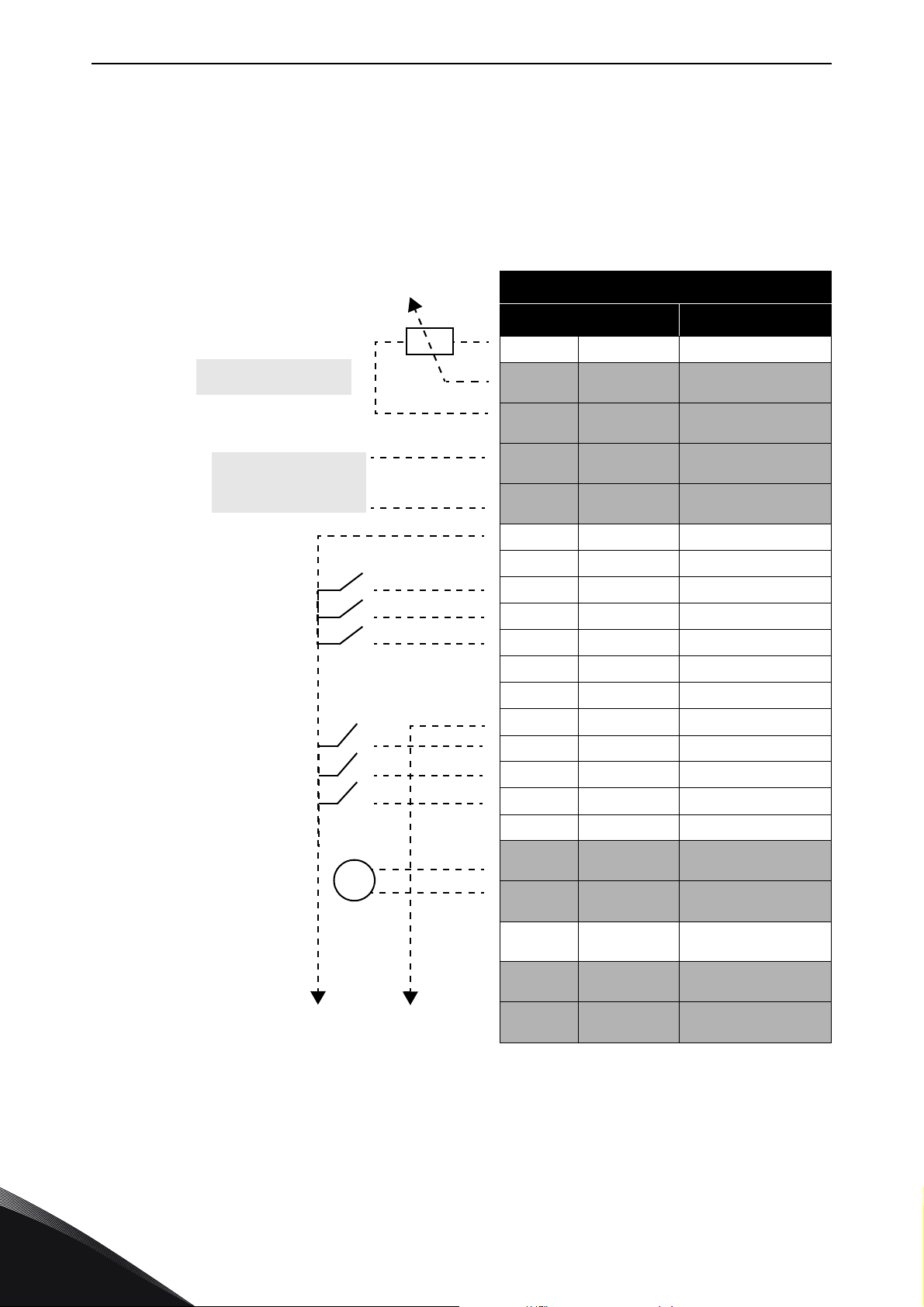

Tabulka 23. Příklad zapojení řídicích svorek vstupů/výstupů.

Standardní V/V

Svorka Signál

6 7 8

9 10 11 12 13 14 15 16 17

+10 Vref Výstupní reference

AI1+

AI1-

AI2+

AI2-

24 Vout 24V pomocné napětí

GND Uzemnění V/V

DI1 Digitální vstup 1

DI2 Digitální vstup 2

DI3 Digitální vstup 3

24 Vout 24V pomocné napětí

GND Uzemnění V/V

DI4 Digitální vstup 4

DI5 Digitální vstup 5

DI6 Digitální vstup 6

CM Společné pro DI1–DI6*

AO1+

AO-/GND

+24 Vin

RS485

Analogový vstup, napětí nebo proud

Analogový vstup společný

Analogový vstup, napětí nebo proud

Analogový vstup společný

Společné pro DI1–DI6

Analogový výstup, napětí nebo proud

Analogový výstup společný

24V pomocné vstupní napětí

Sériová sběrnice, záporná

Sériová sběrnice, kladná

*. Lze izolovat od uzemnění, viz kap. 5.1.6.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

ŘÍDICÍ JEDNOTKA vacon • 49

standardních V/V

Od svorky

č. 13

Od svorky

č. 6

CHOD

5.1.3 VSTUPNÍ SVORKOVNICE RELÉ A TERMISTORU

Tabulka 24. Příklad signálů a připojení svorek V/V pro svorky relé a termistoru.

Relé a termistor

Svorka Signál

21 22 23 24 25

28 29

RO1/1

RO1/2

RO1/3

RO2/1

RO2/2

RO2/3

TI1+

TI1-

Reléový výstup 1

Reléový výstup 2

Vstup termistoru

5.1.4 SVORKY FUNKCE BEZPEČNÉHO ODPOJENÍ TOČIVÉHO MOMENTU (STO)

Další informace o funkci Bezpečné odpojení točivého momentu (STO) naleznete v kap. 9

Tabulka 25. Signály svorek V/V pro funkce STO.

Svorky funkce STO

Svorka Signál

Izolovaný digitální vstup 1 (záměnná polarita);

+24 V ±20 % 10–15 mA Izolovaný digitální vstup 2 (záměnná

polarita);

+24 V ±20 % 10–15 mA Izolovaná zpětná vazba (VÝSTRAHA!

F+

Je nutné dodržet polaritu.); +24 V ±20 %

Izolovaná zpětná vazba (VÝSTRAHA!

F-

Je nutné dodržet polaritu.); GND

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 50 ŘÍDICÍ JEDNOTKA

5.1.5 VOLBA FUNKCÍ SVOREK POMOCÍ DIP PŘEPÍNAČŮ

Frekvenční měnič VACON® 100 X je vybaven pěti DIP přepínači, kde každý umožňuje provádět volbu tří funkcí. Svorky zobrazené v Tab. 23 lze funkčně modifikovat pomocí DIP přepínačů. Přepínače mají tři polohy: C, 0 a V. Když je přepínač v poloze C, znamená to, že vstup nebo výstup byl nastaven do proudového režimu. Když je přepínač v poloze V, znamená to napěťový režim. Prostřední poloha 0 označuje požadavků. Výchozí tovární nastavení: AI1 = V; AI2 = C, AO = C.

Testovací režim. Umístění přepínačů naleznete na Obr. 30. Proveďte volbu podle svých

Obrázek 30. DIP přepínače pro analogové vstupy a analogový výstup.

5.1.6 IZOLOVÁNÍ DIGITÁLNÍCH VSTUPŮ OD UZEMNĚNÍ

Digitální vstupy (svorky 8–10 a 14–16) na standardní V/V desce je možné izolovat od uzemnění nastavením vstupu byl připojen k napětí 24 V (negativní logika). Přepínač v poloze 2 znamená, že společný vodič digitálních vstupů byl připojen k uzemnění (pozitivní logika). Viz Obr. 31. Najděte přepínač a přepněte ho do požadované polohy. Výchozí tovární nastavení je 2.

DIP přepínače do polohy 0. Přepínač v poloze 1 znamená, že společný vodič digitálního

Obrázek 31. DIP přepínač digitálních vstupů.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

ŘÍDICÍ JEDNOTKA vacon • 51

5.1.7 ZAKONČENÍ SBĚRNICE PŘIPOJENÍ RS485

DIP přepínač je spojený s připojením RS485. Používá se k zakončení sběrnice. U prvního a posledního zařízení v síti musí být nastaveno zakončení sběrnice. Přepínač v poloze 0 znamená, že je připojený zakončovací odpor 120 ohmů a bylo nastaveno zakončení sběrnice. Přepínač v poloze 1 znamená, že byl za účelem předmagnetizace připojen zdvihací a snižovací odpor 10 kohmů. Přepínač v poloze 2 znamená, že nebylo připojeno žádné zakončení a žádné předmagnetizační odpory. Výchozí tovární nastavení je 2. Viz Obr. 32.

Obrázek 32. DIP přepínač RS485.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 52 ŘÍDICÍ JEDNOTKA

1234567891011

12 13 14 15 16 17 18 19 30

RS485

terminals

Ethernetové připojení

5.2 PROPOJENÍ V/V KABELŮ A KOMUNIKAČNÍ SBĚRNICE

Frekvenční měnič je možné připojit ke komunikační sběrnici prostřednictvím RS485 nebo Ethernetu. Připojení pro RS485 je na standardní V/V desce (svorky A a B) a připojení pro Ethernet je nalevo od řídicích svorek. Viz Obr. 33.

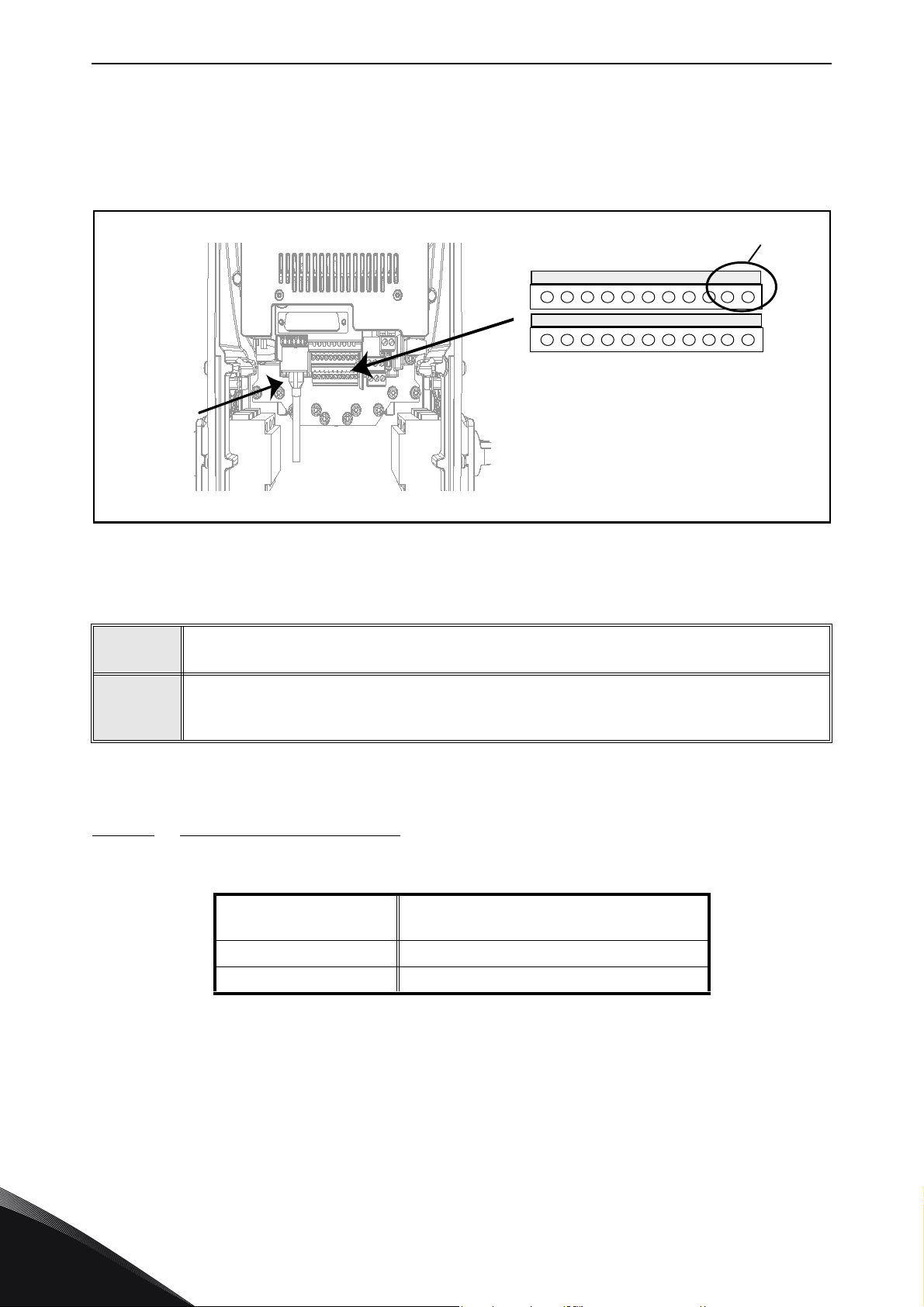

Obrázek 33.

5.2.1 PŘÍPRAVA PRO POUŽITÍ PŘES ETHERNET

1 2

Podrobnější informace naleznete v uživatelské příručce k používané komunikační sběrnici.

5.2.1.1

Ethernetový kabel (viz specifikace na str. 52) připojte do odpovídající svorky a kabel protáhněte instalační deskou.

Namontujte zpět výkonovou jednotku. POZNÁMKA: Při plánování trasy kabelu nezapomeňte udržovat minimálně 30 cm vzdálenost mezi Ethernetovým kabelem akabelem motoru.

Ethernetový datový kabel

Tabulka 26. Ethernetový datový kabel.

Konektor

Typ kabelu CAT5e STP Délka kabelu Max. 100 m

Stíněný konektor RJ45. Poznámka: Maximální délka konektoru 40 mm.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

ŘÍDICÍ JEDNOTKA vacon • 53

5.2.2 PŘÍPRAVA PRO POUŽITÍ PŘES RS485

Obnažte přibližně 15 mm kabelu RS485 (viz specifikace na str. 54) a odřízněte šedé stínění kabelu. Nezapomeňte to provést pro oba kabely sběrnic (kromě posledního zařízení). Maximálně 10 mm kabelu nechce vně bloku svorek a obnažte přibližně 5 mm kabelu, aby se vešel do svorky. Viz obr. níže.

Dále obnažte kabel v takové vzdálenosti od svorky, abyste jej mohli upevnit do rámu pomocí uzemňovací příchytky. Kabel obnažte maximálně v délce 15 mm.

Neobnažujte hliníkové stínění kabelu!

Poté připojte kabel od odpovídajících svorek A a B (A = záporný, B = kladný) ve standardním bloku svorek frekvenčního měniče VACON

Použití kabelové příchytky dodané spolu s měničem, uzemnění stínění kabelu RS485 k rámu frekvenčního měniče.

100 X. Viz Obr. 33.

Je-li měnič VACON® 100 X poslední zařízení na sběrnici, musíte nastavit zakončení sběrnice. Vyhledejte DIP přepínače na horní straně řídicí jednotky (viz Obr. 30) a přepínač úplně vpravo přepněte do polohy 1. V zakončovacím odporu je vestavěna předmagnetizace. Viz rovněž krok 6.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

POZNÁMKA: Při plánování trasy kabelu nezapomeňte udržovat minimálně 30 cm vzdálenost mezi kabelem komunikační sběrnice a kabelem motoru.

vacon • 54 ŘÍDICÍ JEDNOTKA

= Zakončení sběrnice

Odpor = 220 ohmů

Zakončení

aktivní

Zakončení

aktivováno DIP

přepínačem

Zakončení

neaktivní

Vacon 100X Vacon 100X Vacon 100X Vacon 100X Vacon 100X

Sběrnice

U prvního a posledního zařízení na sběrnici musí být nastaveno zakončení sběrnice. Viz obr. níže a krok 4. Doporučujeme, aby první zařízení na sběrnici – se zakončením – bylo zařízení Master.

5.2.3 DATOVÝ KABEL RS485

Tabulka 27. Datový kabel RS485.

Konektor 2,5 mm

Typ kabelu

Délka kabelu

STP (stíněná kroucená dvoulinka), typ Belden 9841 nebo podobný

Závisí na použité komunikační sběrnici. Nahlédněte do manuálu sběrnice.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

ŘÍDICÍ JEDNOTKA vacon • 55

5.3 INSTALACE BATERIE PRO REÁLNÝ ČAS (RTC)

Povolení funkcí reálného času (RTC) vyžaduje, aby byla v měniči VACON® 100 X nainstalována volitelná baterie.

Podrobné informace o funkcích nainstalujte do řídicí jednotky měniče VACON

Vyšroubujte tři šrouby na řídicí jednotce podle Obr. 34.

reálného času (RTC) naleznete v Aplikačním manuálu. Baterii

100 X podle následujících obrázků.

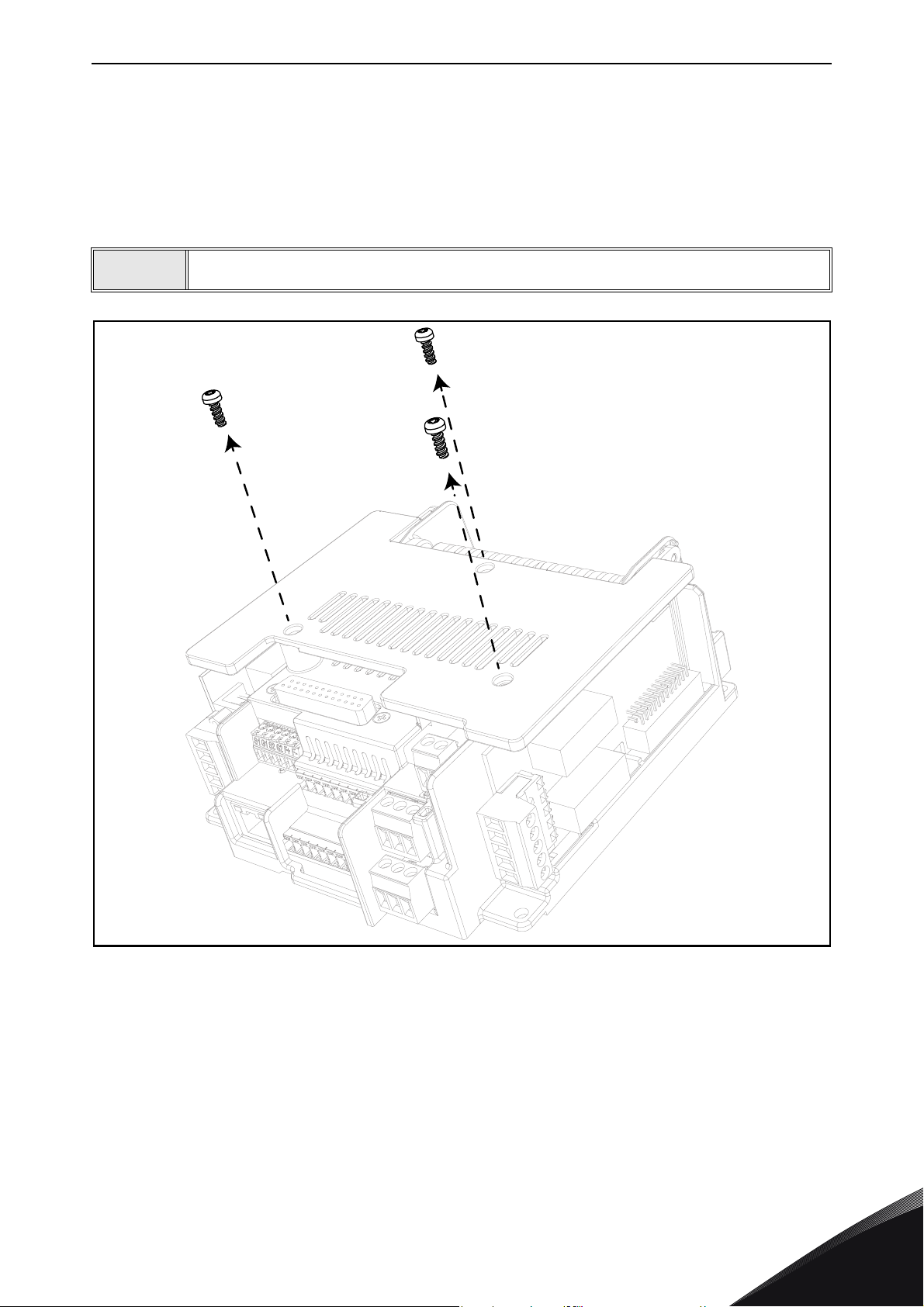

Obrázek 34. Vyšroubujte tři šrouby na řídicí jednotce.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 56 ŘÍDICÍ JEDNOTKA

Otočte a otevřete kryt řídicí jednotky podle Obr. 35.

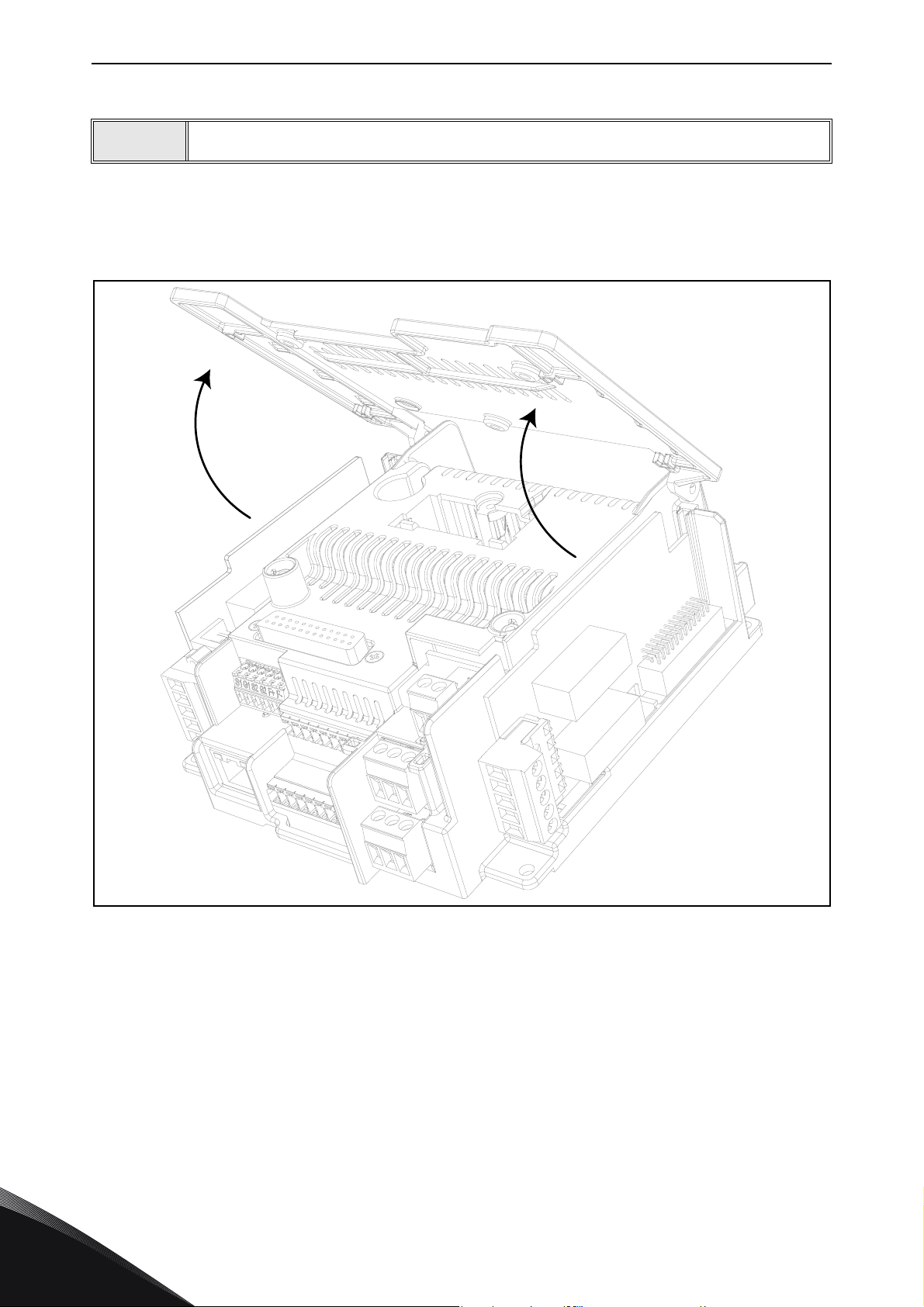

Obrázek 35. Otevřete kryt řídicí jednotky.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

ŘÍDICÍ JEDNOTKA vacon • 57

Umístění baterie

Konektor baterie

Nainstalujte baterii na správné místo a připojte ji k řídicí jednotce. Umístění baterie a konektor jsou vyobrazeny na Obr. 36.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

Obrázek 36. Umístění baterie a konektor na řídicí jednotce.

vacon • 58 UVEDENÍ DO PROVOZU

6. UVEDENÍ DO PROVOZU

Před uvedením do provozu si uvědomte tyto pokyny a varování:

Pokud je měnič připojen k síťovému potenciálu, jsou vnitřní součásti a obvodové desky frekvenčního měniče VACON

pod napětím. Kontakt s tímto napětím je extrémně nebezpečný a může způsobit smrt nebo vážné poranění.

100 X (kromě galvanicky izolovaných svorek V/V)

Pokud je měnič VACON svorky brzdného rezistoru R-/R+ pod napětím, i když motor neběží.

Řídicí svorky V/V jsou izolovány od síťového potenciálu. Na reléových výstupech a další svorkách V/V však může být přítomno nebezpečné řídicí napětí, i když je

frekvenční měnič VACON

Je-li frekvenční měnič připojen k napájení, nepřipojujte k němu ani od něho žádná zařízení.

Po odpojení frekvenčního měniče od napájení počkejte, dokud se nezastaví ventilátor a nezhasnou indikátory na výkonové jednotce. Počkejte ještě dalších 30 sekund, než

začnete dělat jakoukoli práci na připojení měniče VACON jednotku, dokud tato doba neuplyne. Po uplynutí této doby ověřte pomocí měřicího zařízení, že není přítomno naprosto žádné napětí. Před zahájením jakékoli práce na

elektrickém připojení se vždy ujistěte, že na něm není žádné napětí.

Před připojením frekvenčního měniče k napájení zkontrolujte, že je výkonová jednotka

měniče VACON

100 X Drive pevně namontována na skříni svorkovnice.

100 X připojený k napájení, jsou svorky motoru U, V, W a

100 X odpojený od napájení.

100 X Drive. Neotevírejte

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

UVEDENÍ DO PROVOZU vacon • 59

6.1 UVEDENÍ MĚNIČE DO PROVOZU

Pečlivě si přečtěte bezpečnostní pokyny uvedené v textu výše a v Kapitole 1 a postupujte podle nich. Po dokončení montáže:

Ověřte, že jsou frekvenční měnič i motor uzemněny.

Ověřte, že síťový kabel i kabely motoru splňují požadavky uvedené v kap. 5.

Ověřte, že řídicí kabely jsou umístěny co nejdále od napájecích kabelů.

Ověřte, že stínění stíněných kabelů jsou připojena k ochrannému uzemnění označenému .

Zkontrolujte utahovací momenty všech svorek.

Ověřte, zda se vodiče nedotýkají elektrických součástí frekvenčního měniče.

Zkontrolujte, zda jsou společné vstupy skupin digitálních vstupů připojeny k +24 V nebo uzemnění svorek V/V.

Ověřte kvalitu a množství chladicího vzduchu.

Zkontrolujte, zda ve frekvenčním měniči nedochází ke kondenzaci.

Zkontrolujte, že všechny Start/Stop spínače připojené ke svorkám V/V jsou v poloze Stop.

Před připojením frekvenčního měniče k napájení: Zkontrolujte upevnění a stav všech pojistek a dalších ochranných zařízení.

Spusťte Průvodce spuštěním (viz Aplikační manuál).

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 60 UVEDENÍ DO PROVOZU

6.2 ZMĚNA TŘÍDY OCHRANY EMC

Pokud vaše napájecí síť využívá systém IT (odporové uzemnění), ale váš frekvenční měnič má úroveň ochrany EMC podle třídy C1 nebo C2, musíte upravit ochranu EMC frekvenčního měniče na úroveň EMC T (C4). Provádí se to vyšroubováním šroubů EMC následujícím postupem:

Varování! Je-li frekvenční měnič připojen k napájení, neprovádějte na něm žádné úpravy.

Neodstraňujte šrouby EMC v případě solárního čerpadla. IT (odporové uzemnění) AC napájecí síť není v případě solárního čerpadla povolena.

Oddělte výkonovou jednotku od skříně svorkovnice. Otočte výkonovou jednotku vzhůru

nohama a vyšroubujte dva šrouby označené na Obr. 37 (pro MM4), Obr. 38 (pro MM5) a na Obr. 40 (pro MM6).

Obrázek 37. Umístění šroubů EMC ve skříni MM4.

Obrázek 38. Umístění šroubů EMC ve skříni MM5.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

UVEDENÍ DO PROVOZU vacon • 61

Obrázek 39. Výkonová jednotka oddělená od skříně svorkovnice ve skříni MM6.

Obrázek 40. Umístění šroubů EMC ve skříni MM6.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VÝSTRAHA! Před připojením frekvenčního měniče k napájení ověřte, že je správně nastavena třída ochrany EMC měniče.

vacon • 62 UVEDENÍ DO PROVOZU

Product modified

Date:

EMC-level modified C1->C4

DDMMYY

POZNÁMKA! Po provedení změny zapište informaci "EMC level modified" („Upravena

úroveň EMC“)

na štítek obsažený v dodávce měniče VACON® 100 X (viz níže) spolu s datem provedení změny. Pokud to již není provedeno, přilepte štítek k typovému štítku frekvenčního měniče.

6.3 SPUŠTĚNÍ MOTORU

SEZNAM KONTROL PŘED SPUŠTĚNÍM MOTORU

Před spuštěním motoru zkontrolujte, že je motor správně namontován, a ověřte, že stroj připojený k motoru umožňuje spuštění motoru.

Nastavte maximální rychlost motoru (frekvenci) podle motoru a k němu připojeného stroje.

Před změnou směru otáčení motoru ověřte, že je to možné provést bezpečně.

Ověřte, že ke kabelu motoru nejsou připojeny žádné kondenzátory kompenzace účiníku.

Ověřte, že svorky motoru nejsou připojeny k síťovému potenciálu.

6.3.1 K

ONTROLY IZOLACE KABELU A MOTORU

1. Kontroly izolace kabelu motoru Odpojte kabel motoru od svorek U, V a W frekvenčního měniče a motoru. Změřte izolační odpor kabelu motoru mezi vodiči jednotlivých fází a rovněž mezi vodiči jednotlivých fází a vodičem ochranného uzemnění. Izolační odpor musí být > 1 MΩ při okolní teplotě 20 °C.

2. Kontroly izolace síťového kabelu Odpojte síťový kabel od svorek L1, L2 a L3 frekvenčního měniče a od napájení. Změřte izolační odpor síťového kabelu mezi vodiči jednotlivých fází a rovněž mezi vodiči jednotlivých fází a vodičem ochranného uzemnění. Izolační odpor musí být > 1 MΩ při okolní teplotě 20 °C.

3. Kontroly izolace motoru Odpojte kabel motoru od motoru a otevřete můstkové propojení v rozvodné krabici motoru. Změřte izolační odpor jednotlivých vinutí motoru. Měřicí napětí se musí rovnat nejméně jmenovitému napětí motoru, ale nesmí překročit 1 000 V. Izolační odpor musí být > 1 MΩ při okolní teplotě 20 °C.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

UVEDENÍ DO PROVOZU vacon • 63

6.4 ÚDRŽBA

Za normálních podmínek je frekvenční měnič bezúdržbový. Doporučuje se však pravidelná údržba pro zajištění bezchybného provozu a prodloužení životnosti měniče. Doporučujeme dodržovat intervaly údržby z následující tabulky.

POZNÁMKA: Vzhledem k typu kondenzátorů (tenkovrstvé kondenzátory) není formování kondenzátorů nutné.

Interval údržby Činnost údržby

Pravidelný interval podle obecných pravidel údržby

6–24 měsíců (v závislosti

na prostředí)

6–20 let • Vyměňte hlavní ventilátor.

10 let • Vyměňte baterii hodin reálného času.

• Zkontrolujte utahovací momenty svorek.

• Zkontrolujte vstupní a výstupní svorky a řídicí svorky V/V.

• Zkontrolujte chod chladicího ventilátoru.

• Zkontrolujte chladič na přítomnost prachu a v případě potřeby ho vyčistěte.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 64 TECHNICKÉ ÚDAJE

7. TECHNICKÉ ÚDAJE

7.1 JMENOVITÉ VÝKONOVÉ ÚDAJE FREKVENČNÍHO MĚNIČE

7.1.1 NAPÁJECÍ NAPĚTÍ 3 AC 208–240 V

Tabulka 28. Jmenovité výkonové údaje měniče VACON® 100 X, napájecí napětí 3 AC 208–240 V.

Napájecí napětí 3 AC 208–240 V, 50/60 Hz

Výkon motoru na

hřídeli

230 V zdroj

[kW] [HP]

Zatížení

Proud při

50% přetížení

[A]

Max. proud I

Typ frekvenčního

měniče

0007 6,0 6,6 9,9 13,2 1,1 1,5 0008 7,2 8,0 12,0 16,0 1,5 2,0

Vstupní

proud

[A]

Jmenovitý trvalý

proud I

[A]

0011 9,7 11,0 16,5 22,0 2,2 3,0

MM4

0012 10,9 12,5 18,8 25,0 3,0 4,0 0018 16,1 18,0 27,0 36,0 4,0 5,0 0024 21,7 24,2 36,3 48,4 5,5 7,5

MM5

0031 27,7 31,0 46,5 62,0 7,5 10,0 0048 43,8 48,0 72,0 96,0 11,0 15,0

0062 57,0 62,0 93,0 124,0 15,0 20,0

MM6

POZNÁMKA: Jmenovité proudy při daných okolních teplotách (viz Tab. 28) jsou dosaženy jen

v případě, že spínací frekvence je rovna nebo je menší než výchozí tovární nastavení.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

TECHNICKÉ ÚDAJE vacon • 65

7.1.2 NAPÁJECÍ NAPĚTÍ 3 AC 380–480/500 V

Tabulka 29. Jmenovité výkonové údaje měniče VACON® 100 X, napájecí napětí 3 AC 380–480/

500 V, vysoké přetížení.

Napájecí napětí 3 AC 380–480/500 V, 50/60 Hz

Výkon motoru na

Typ

frekvenč-

ního

měniče

Vstupní

proud

[A]

Jmenovitý trvalý

proud I

[A]

Zatížení

Proud při

50% přetížení

[A]

Max. proud I

hřídeli

400 V 480 V

[kW] [HP]

0003 3,4 3,4 5,1 6,8 1,1 1,5 0004 4,6 4,8 7,2 9,6 1,5 2,0 0005 5,4 5,6 8,4 11,2 2,2 3,0 0008 8,1 8,0 12,0 16,0 3,0 5,0

MM4

0009 9,3 9,6 14,4 19,2 4,0 5,0 0012 11,3 12,0 18,0 24,0 5,5 7,5 0016 15,4 16,0 24,0 32,0 7,5 10,0 0023 21,3 23,0 34,5 46,0 11,0 15,0

MM5

0031 28,4 31,0 46,5 62,0 15,0 20,0 0038 36,7 38,0 57,0 76,0 18,5 25,0 0046 43,6 46,0 69,0 92,0 22,0 30,0

MM6

0061 58,2 61,0 91,5 122,0 30,0 40,0

Tabulka 30. Jmenovité výkonové údaje měniče VACON® 100 X, napájecí napětí 3 AC 380–480/

500 V, nízké přetížení.

Napájecí napětí 3 AC 380–480/500 V, 50/60 Hz

Výkon motoru

na hřídeli

400 V 480 V

[kW] [HP]

Typ frekvenčního

měniče

Vstupní

proud

[A]

Jmenovitý trvalý

proud I

[A]

Zatížení

Proud při

10% přetížení

[A]

Max. proud I

0072 67,5 72,0 80,0 108,0 37,0 50,0

MM6

POZNÁMKA: Jmenovité proudy při daných okolních teplotách (v Tab. 29 a Tab. 30) jsou dosaženy jen

v případě, že spínací frekvence je rovna nebo je menší než výchozí tovární nastavení.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 66 TECHNICKÉ ÚDAJE

N*150 %

1 min 9 min

N*150 %

Proud

Čas

N*110 %

1 min 9 min

N*110 %

Proud

Čas

7.1.3 DEFINICE PŘETÍŽITELNOSTI

Vysoké přetížení = Po trvalém provozu při jmenovitém výstupním proudu IN dodává měnič 150% * IN po dobu

1 minuty a poté následuje období nejméně 9 minut při proudu I

Příklad: Jestliže pracovní cyklus vyžaduje 150% jmenovitý proud po dobu 1 minuty každých

10 minut, po zbývajících 9 minut musí pracovat při jmenovitém proudu I

nebo nižším.

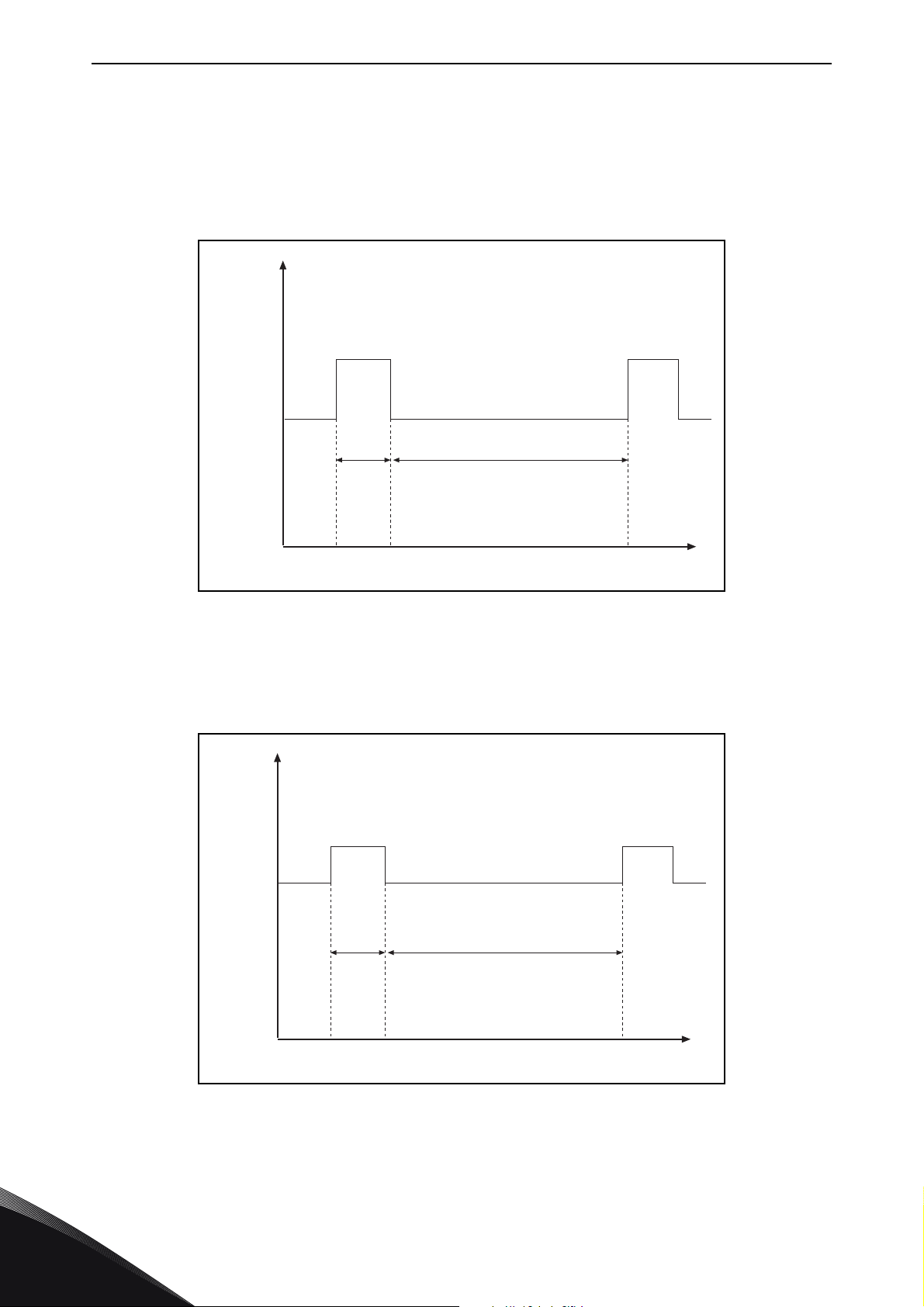

Obrázek 41. Vysoké přetížení.

Nízké přetížení= Po trvalém provozu při jmenovitém výstupním proudu I

dobu 1 minuty a poté následuje období nejméně 9 minut při proudu I

Příklad: Jestliže pracovní cyklus vyžaduje 110% jmenovitý proud po dobu 1 minuty každých

10 minut, po zbývajících 9 minut musí pracovat při jmenovitém proudu I

dodává měnič 110% * IN po

nebo nižším.

Obrázek 42. Nízké přetížení.

POZNÁMKA: Další informace naleznete v normě IEC61800-2 (IEC:1998).

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

TECHNICKÉ ÚDAJE vacon • 67

7.2 JMENOVITÉ HODNOTY BRZDNÉHO REZISTORU

Ověřte, že je odpor vyšší než minimální definovaný odpor. Výkon odporu musí být dostatečný pro danou aplikaci.

Doporučené minimální hodnoty brzdných rezistorů pro měnič VACON

Tabulka 31. Jmenovité hodnoty brzdného rezistoru, 208–240 V.

Napájecí napětí 3 AC 208–240 V, 50/60 Hz

100 X:

Velikost

skříně

MM4

MM5

MM6

Tabulka 32. Jmenovité hodnoty brzdného rezistoru, 380–480/500 V.

Velikost

skříně

Typ

0007 25 6,6 0008 25 6,6 0011 25 6,6 0012 25 6,6 0018 15 10,9 0024 15 10,9 0031 10 16,4 0048 8 20,5 0062 8 20,5

Napájecí napětí 3 AC 380–480/500 V, 50/60 Hz

Typ

Doporučený

minimální odpor

[ohm]

Doporučený

minimální odpor

[ohm]

Brzdný výkon při 405

V DC

[kW]

Brzdný výkon při 845

V DC [kW]

0003 50 14,3 0004 50 14,3

MM4

MM5

MM6

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

0005 50 14,3 0008 50 14,3 0009 50 14,3 0012 50 14,3 0016 30 23,8 0023 30 23,8 0031 20 35,7 0038 15 47,6 0046 15 47,6 0061 15 47,6 0072 15 47,6

vacon • 68 TECHNICKÉ ÚDAJE

7.3 VACON® 100 X – TECHNICKÉ ÚDAJE

Tabulka 33. VACON® 100 X technické údaje.

3 AC 208–240 V

Připojení kelektrické síti

DC připojení

Připojení k motoru

Vstupní napětí U

Vstupní napětí tolerance

Vstupní frekvence 50/60 Hz Třída ochrany I Vstupní frekvence

tolerance Připojení k elektrické síti Jednou za minutu nebo méně Prodleva spuštění < 7 s

Napájecí síť

Zkratový proud Maximální zkratový proud musí být < 100 kA

Vstupní napětí UDC:

Výstupní napětí Jmenovitý výstupní

proud

Přetížení – výstupní proud

Spouštěcí výstupní proud

Výstupní frekvence 0–320 Hz (standardní) Frekvenční rozlišení 0,01 Hz Třída ochrany I

Charakteristiky motoru

Typ kabelu Stíněný kabel motoru Maximální délka kabelu

(úplná shoda s EMC) Maximální délka kabelu 30 m

3 AC 380–480 V 3 AC 380–500 V

-15 % – +10 %

47,5–66 Hz

Síť TN- a IT (není možné používat v sítích s uzemněnou fází)

234 až 400 V DC 436 až 800 V DC

Tolerance vstupního napětí: Žádná povolená tolerance, 0 %

3 AC 0– U IN: Max. okolní teplota +40 °C. Viz Tab. 28, Tab. 29

a Tab. 30. 1,5 x IN (1 min/10 min); 1,1 x I Viz Tab. 28, Tab. 29 a Tab. 30. IS po dobu 2 s každých 20 s. Viz Tab. 28, Tab. 29 a Tab. 30.

AC motory s kotvou nakrátko Motory s permanentním magnetem Synchronní reluktanční motory

C2: 5 m

(1 min/10 min) pouze pro MM6 0072.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

TECHNICKÉ ÚDAJE vacon • 69

Tabulka 33. VACON® 100 X technické údaje.

Programovatelná 1,5–16 kHz;

Řídicí charakteristiky

Připojení řídicích obvodů

Komunikační rozhraní

Podmínky prostředí

Hlučnost

Spínací frekvence

Reference frekvence Analogový vstup Reference z panelu

Začátek odbuzování 8–320 Hz Čas rozběhu 0,1–3 000 sekund Čas doběhu 0,1–3 000 sekund

Brzdění

Viz kap. 5.

Sběrnice

Stavové indikátory

Provozní okolní teplota

Rozšířený teplotní rozsah

Teplota skladování -40 až +70 °C Relativní vlhkost

Stupeň znečišťování

Nadmořská výška

Stacionární vibrace: sinusové

Náraz/Otřes

Stupeň ochrany IP66/Typ 4X

Průměrná hlučnost (min.–max.) v dB (A)

Výchozí: 6 kHz (MM4 a MM5); 4 kHz (MM6) Automatické snížení spínací frekvence v případě přehřívání

Rozlišení 0,1 % (10bitové), přesnost ±1 % Rozlišení 0,01 Hz

Brzdný střídač jako standard u všech velikostí měničů Volitelně externí brzdný rezistor

Standardní: Sériová komunikace (RS485/ Modbus); Ethernet IP, Profinet IO, Modbus TCP, Bacnet IP Volitelná: CanOpen; Profibus DP, DeviceNet, Lonworks, rozhraní AS

Indikátory stavu frekvenčního měniče (LED) na horní straně (VÝKON, CHOD, PORUCHA, PŘIPRAVEN)

-10 až +40 °C

až do 60 °C se snížením výkonu (viz kap. 1.8)

0 až 100% R PD2 použito pro konstrukci PCB.

Nicméně frekvenční měniče jsou vhodné pro venkovní použití, neboť skříň měniče je prachotěsná na úrovni 6 [podle normy IEC 60529].

100% zatížení (bez snižování výkonu) až do 1 000 metrů; odlehčení 1 %/100 m ve výšce 1 000–3 000 m

3 Hz ≤ f ≤ 8,72 Hz: 10 mm 8,72 Hz ≤ f ≤ 200 Hz: 3 g [3M7 podle normy IEC 60721-3-3]

25 g / 6 ms [3M7 podle normy IEC 60721-3-3]

Akustický tlak závisí na otáčkách chladicího ventilátoru, které jsou regulovány podle teploty měniče. MM4: 45–56 MM5: 57–65 MM6: 63–72

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 70 TECHNICKÉ ÚDAJE

Tabulka 33. VACON® 100 X technické údaje.

EMC 2014/30/EU Směrnice pro el. zařízení

Směrnice

Normy

Jakost výroby ISO 9001

Schválení

Prohlášení o shodě

Ochrany

používaná v určitých mezích napětí

RoHS 2011/65/EU OEEZ 2012/19/EU Odolnost EN61800-3 (2004), 1. a 2. prostředí

Emise

THD EN61000-3-12 (viz kap. 1.9) Bezpečnost EN 61800-5-1

Funkční bezpečnost TÜV – testováno Elektrická bezpečnost TÜV – testováno EMC TÜV – testováno

USA, Kanada

Korea Značka KC

Austrálie

Evropa Prohlášení o shodě ES

Limit podpětí

Ochrana proti přepětí Ano Ochrana před zemním

zkratem Kontrola fází sítě Ano

Kontrola fází motoru Ano

Ochrana před nadproudem

Ochrana před přehřátím jednotky

Ochrana přetížení motoru

Ochrana zablokování motoru

Ochrana odlehčení motoru

Ochrana před zkratem referenčních napětí +24 V a +10 V

Tepelná ochrana motoru Ano (pomocí PTC) Absolutní maximální

napětí stejnosměrného meziobvodu

2014/35/EU

EN61800-3 (2004), kategorie C2 Měnič je možné upravit pro sítě IT.

Číslo schvalovacího dokumentu cULus je E171278.

Prohlášení o shodě RCM Registrační číslo E2204

Závisí na napájecím napětí (0,8775*napájecí napětí): Napájecí napětí 240 V: Limit vypnutí 211 V Napájecí napětí 400 V: Limit vypnutí 351 V Napájecí napětí 480 V: Limit vypnutí 421 V

Ano

Ano. Zařízení chrání motor proti přepětí při 105% proudu plného zatížení.

Ano

Napájecí napětí 240 V: absolutní maximum 450 VDC Napájecí napětí 400 V: 900 V

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

TECHNICKÉ ÚDAJE vacon • 71

7.3.1 TECHNICKÉ INFORMACE O PŘIPOJENÍ ŘÍDICÍCH OBVODŮ

Tabulka 34. Technické informace o standardních V/V svorkách.

Standardní V/V

Svorka Signál Technické informace

8 9

14 15 16

Výstupní reference +10 V, +3 %; max. proud 10 mA

Analogový vstup kanál 1 0–20 mA (Ri = 250

Analogový vstup, napětí nebo proud

Analogový vstup společný

Analogový vstup, napětí nebo proud

Analogový vstup společný

24V pomocné napětí

Uzemnění V/V

Digitální vstup 1

Digitální vstup 2

Digitální vstup 3

Společný A pro DIN1–DIN6.

24V pomocné napětí Stejné jako u svorky č. 6.

Uzemnění V/V

Digitální vstup 4

Digitální vstup 5

Digitální vstup 6

Společný A pro DIN1–DIN6.

Analogový výstup, napětí nebo proud

Analogový výstup společný

24V pomocné vstupní napětí

0–10 V (Ri = 200 kΩ) Rozlišení 0,1 %, přesnost ±1 % Volba V/mA pomocí DIP přepínačů (viz kap. 5). Výchozí 0–10 V Chráněno před zkratováním.

Diferenční vstup, pokud není uzemněn; Umožňuje protifázové napětí ±20 V k uzemnění (GND)

Analogový vstup kanál 2 0–20 mA (Ri = 250 0–10 V (Ri = 200 kΩ) Rozlišení 0,1 %, přesnost ±1 %

Volba V/mA pomocí DIP přepínačů (viz kap. 5). Výchozí 0–20 mA Chráněno před zkratováním.

Diferenční vstup, pokud není uzemněn; Umožňuje protifázové napětí 20 V k uzemnění (GND)

+24 V, ±10 %, max. zvlnění napětí < 100 mVrms; max. 250 mA Ochrana před zkratováním

Uzemnění referenčních a řídicích (připojeno vnitřně k uzemnění rámu přes

Ω)

1M Pozitivní nebo negativní logika

Ri = min. 5 k 18–30 V = „1“ 0–5 V = „0“

Digitální vstupy je možné izolovat od uzemnění, viz kap. 5. Výchozí: uzemněno.

Uzemnění referenčních a řídicích (připojeno vnitřně k uzemnění rámu přes 1M

Ω)

Pozitivní nebo negativní logika Ri = min. 5 kΩ 18–30 V = „1“

0–5 V = „0“ Digitální vstupy je možné izolovat od uzemnění, viz kap. 5.

Výchozí: uzemněno. Analogový výstup kanál 1

0–20 mA (R 0–10 V (R

Rozlišení 0,1 %, přesnost ±2 % Volba V/mA pomocí DIP přepínačů (viz kap. 5). Výchozí 0–20 mA Chráněno před zkratováním.

Je možné používat s externím napájecím zdrojem (s omezovačem proudu nebo pojistkovou ochranou) pro napájení řídicí jednotky a sběrnice pro účely zálohování. Dimenzování: max. 1 000 mA/ovládací skříň.

> 1 kΩ)

< 500 Ω)

Ω)

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 72 TECHNICKÉ ÚDAJE

Tabulka 34. Technické informace o standardních V/V svorkách.

Standardní V/V

Svorka Signál Technické informace

A RS485 Diferenciální přijímač/vysílač

B RS485

Tabulka 35. Technické informace o reléových a termistorových svorkách.

Nastavení zakončení sběrnice DIP přepínači (viz str. 50). Výchozí: zakončení sběrnice odpojeno.

Relé

Svorka Signál Technické informace

21 22 23 24 25

Relé se dvěma přepínacími kontakty (SPDT) a vstupem termistoru PTC. 5,5 mm izolace mezi kanály.

Spínací výkon 24 V DC / 8 A

Reléový výstup 1

Reléový výstup 2*

Min. spínací zatížení 5 V/10 mA

Spínací výkon 24 V DC / 8 A

Min. spínací zatížení 5 V/10 mA

250 V AC/8 A 125 V DC/0,4 A

Vstup termistoru

Rtrip = 4,7 k

Ω (PTC); Měřicí napětí 3,5 V

Je-li 230 V AC z výstupních relé použito jako řídicí napětí, řídicí obvody musí být napájeny samostatně izolovaným transformátorem, aby se omezil zkratový proud a vrcholy přepětí. Účelem je ochrana před svary na kontaktech relé. Viz norma EN 60204-1, sekce 7.2.9

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 73

8. VOLITELNÉ DOPLŇKY

Níže jsou popsány volitelné doplňky dostupné pro měnič VACON® 100 X.

8.1 HLAVNÍ VYPÍNAČ

Hlavní vypínač lze použít pro servisní nebo nouzové vypnutí. Smyslem hlavního vypínače je odpojit měnič VACON červenožlutou barvu. Je k dispozici jako volitelný doplněk a lze ho do měniče integrovat. Vypínač může být namontován na libovolnou stranu frekvenčního měniče. Viz Obr. 43.

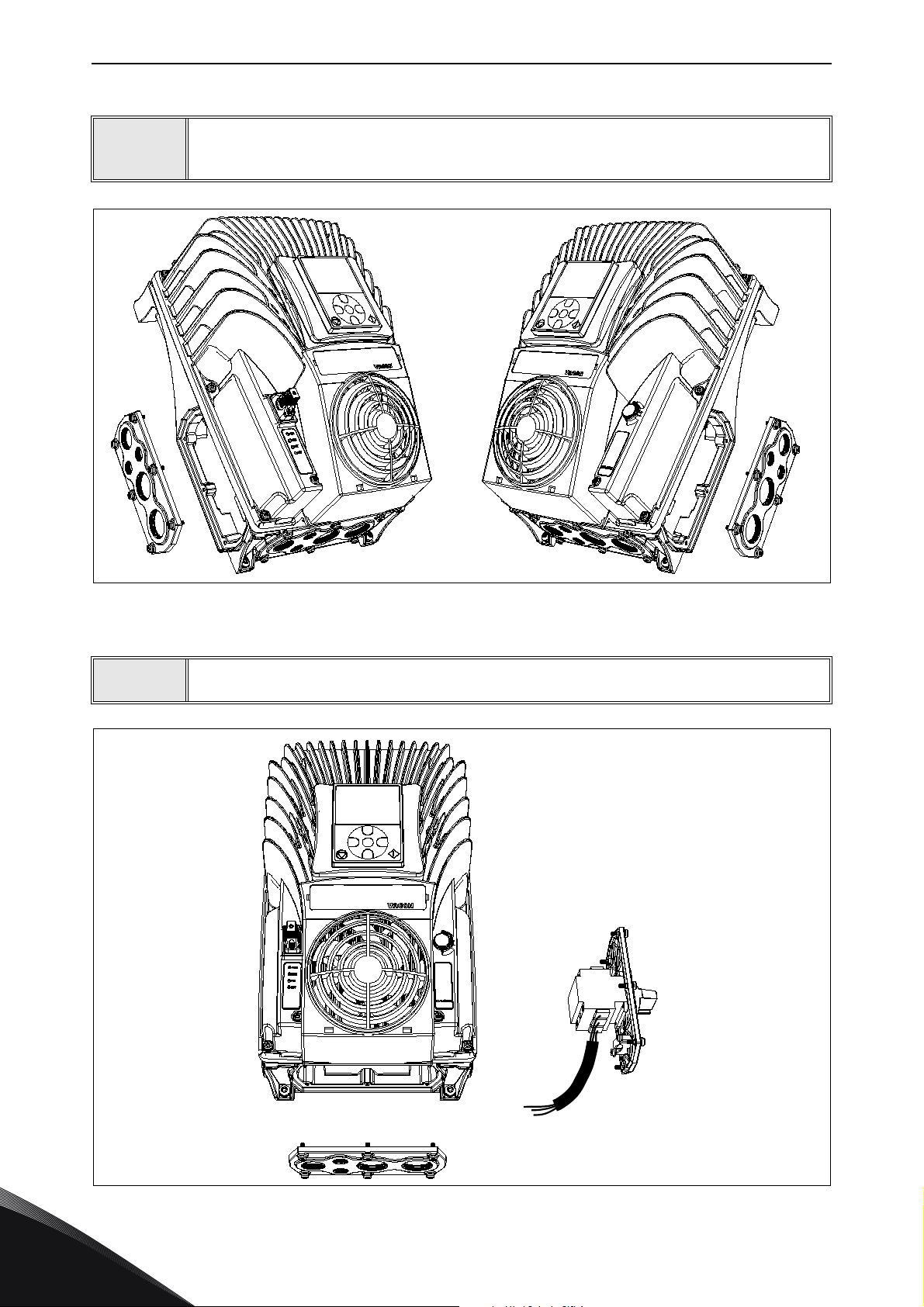

Obrázek 43. Hlavní vypínač namontovaný na obě strany frekvenčního měniče, příklad s MM4.

100 X od sítě například když je nutné provést servis. Hlavní vypínač má

POZNÁMKA: Hlavní vypínač je určen pouze pro střídavé napětí. Nepoužívejte ho pro stejnosměrné napětí.

POZNÁMKA: Doporučujeme použít pro hlavní měnič opletené kabely.

Tabulka 36. Objednací čísla pro hlavní vypínač VACON® 100 X.

Objednací číslo Popis Typ doplňku

POW-QDSS-MM04 Hlavní vypínač pro Vacon100 MM4 Samostatný doplněk POW-QDSS-MM05 Hlavní vypínač pro Vacon100 MM5 Samostatný doplněk POW-QDSS-MM06 Hlavní vypínač pro Vacon100 MM6 Samostatný doplněk

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 74 VOLITELNÉ DOPLŇKY

8.1.1 INSTALACE

• Pokud chcete hlavní vypínač namontovat na levou stranu frekvenčního měniče,

sundejte vstupní kabelovou desku na této straně. Jinak sundejte vstupní kabelovou desku na pravé straně. Viz Obr. 44.

Obrázek 44. Sundejte vstupní kabelovou desku: příklad pro MM5.

• Sundejte vstupní kabelovou desku ze spodní strany skříně svorkovnice – povolte šest šroubů. Kabely prochází tímto vstupním otvorem.

Obrázek 45. Vstupní kabelová deska na spodní straně frekvenčního měniče.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 75

• Sundejte výkonovou jednotku ze skříně – povolte šrouby na horní straně měniče.

Obrázek 46. Výkonová jednotka oddělená od skříně svorkovnice.

• Připojte napájecí kabel k hlavnímu vypínači. Protáhněte ho vstupní kabelovou deskou na spodní straně (použijte kabelovou průchodku pro utěsnění kabelu v desce průchodky) a potom skříní svorkovnice (viz následující obrázek).

Obrázek 47. Připojení napájecího kabelu k hlavnímu vypínači (příklad s pravou stranou).

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 76 VOLITELNÉ DOPLŇKY

5 6

• Připojte kabely od hlavního vypínače ke skříni svorkovnice. Kabely se musí připojit ke svorkám L1, L2 a L3.

• Umístěte desku hlavního vypínače s kabely do drážky a připevněte ji šrouby.

• Umístěte vstupní kabelovou desku s ostatními kabely (kabel motoru, kabel brzdného rezistoru, V/V kabely) do drážky na spodní straně frekvenčního měniče a připevněte ji šrouby.

Obrázek 48. Hlavní vypínač, vstup kabelů a připojené kabely.

• Namontujte výkonovou jednotku zpět na skříň pomocí šroubů: proces instalace je kompletní. Viz Obr. 49.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 77

Obrázek 49. Namontujte výkonovou jednotku na skříň svorkovnice.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 78 VOLITELNÉ DOPLŇKY

8.2 OVLÁDACÍ PANEL

Ovládací panel je rozhraní mezi frekvenčním měničem VACON® 100 X AC a uživatelem. Pomocí ovládacího panelu je možné nastavovat rychlost motoru, dohlížet nad stavem zařízení a nastavovat parametry frekvenčního měniče.

Panel je volitelný doplněk a lze ho objednat samostatně. Volitelný doplněk zahrnuje panel, držák panelu a tři šrouby. Můžete použít jeden šroub a připevnit držák panelu k frekvenčnímu měniči, nebo můžete použít tři šrouby a připevnit držák panelu ke skříni/rozvaděči nebo speciálnímu krytu měniče, ve kterém chcete mít vzdálený ovládací panel k dispozici.

Tabulka 37. Objednací čísla panelu.

Objednací číslo Popis

PAN-HMWM-MK02 Sada pro montáž panelu na stěnu Samostatný doplněk CAB-HMI2M-MC05-X MC05 HMI kabel l = 2 m pro panely -X Samostatný doplněk CAB-HMI5M-MC05-X MC05 HMI kabel l = 5 m pro panely -X Samostatný doplněk

8.2.1 M

ONTÁŽ NA FREKVENČNÍ MĚNIČ

Typ volitelného

doplňku

Obrázek 50. Frekvenční měnič a volitelná sada panelu.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 79

8.2.2 INSTALACE

• Sundejte HMI krytku z měniče způsobem uvedeným na Obr. 51.

Obrázek 51. Odpojení HMI krytky od frekvenčního měniče.

• Nainstalujte držák panelu pomocí šroubu (viz Obr. 52). Kovové plechy držáku panelu je nutné namontovat pod držák ventilátoru způsobem uvedeným na následujících obrázcích.

Obrázek 52. Instalace držáku panelu na výkonovou jednotku.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 80 VOLITELNÉ DOPLŇKY

• Připojte panel k frekvenčnímu měniči a zapojte HMI konektor způsobem uvedeným na Obr. 53 a Obr. 54.

Obrázek 53. Montáž panelu.

Obrázek 54. Panel namontovaný na frekvenční měnič. Dotáhněte upevňovací šrouby konektoru

kabelu (momentem 0,5 Nm nebo 4,5 lb-in) na skříni měniče. Je to z toho důvodu, aby bylo

zachováno vysoké krytí měniče IP66.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 81

8.2.3 MONTÁŽ NA STĚNU

Panel je možné namontovat na stěnu na vhodné místo pomocí téhož držáku panelu a tří šroubů, které jsou součástí volitelné sady panelu.

•Připevněte držák panelu třemi šrouby na stěnu.

Obrázek 55. Připevněte držák panelu třemi šrouby na stěnu.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 82 VOLITELNÉ DOPLŇKY

11863_00

Obrázek 56. Rozměry držáku pro montáž na stěnu.

•Připojte a připevněte kabel ke skříni měniče a upevněte panel na stěnu.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 83

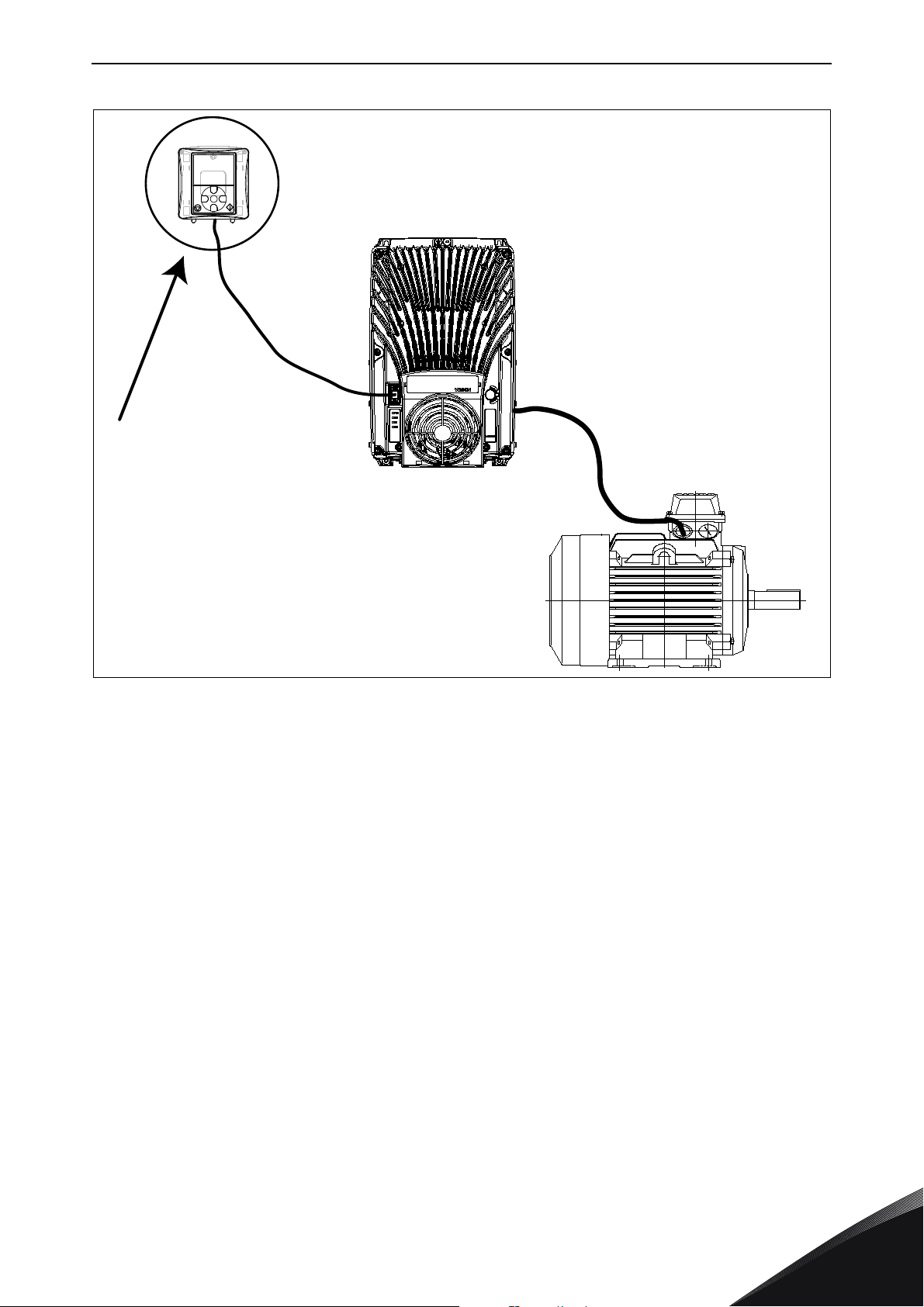

Obrázek 57. Panel připojený k měniči.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 84 VOLITELNÉ DOPLŇKY

FUNCT

Posouvání menu nahoru Zvýšení hodnoty

Posouvání menu dolů Snížení hodnoty

Pohyb kurzoru vlevo

Pohyb kurzoru vpravo

Pohyb v menu zpět Opuštění režimu úprav Dlouhé stisknutí resetuje poruchy

Změna místa řízení

Tlačítko Stop

Tlačítko Start

Otevření aktivní úrovně / položky Potvrzení volby

8.2.4 GRAFICKÝ A TEXTOVÝ PANEL

Existují dva typy ovládacích panelů, ze kterých můžete vybrat: panel s grafickým displejem a panel s displejem z textových segmentů (textový panel).

Tlačítka panelů jsou stejná u obou typů panelů.

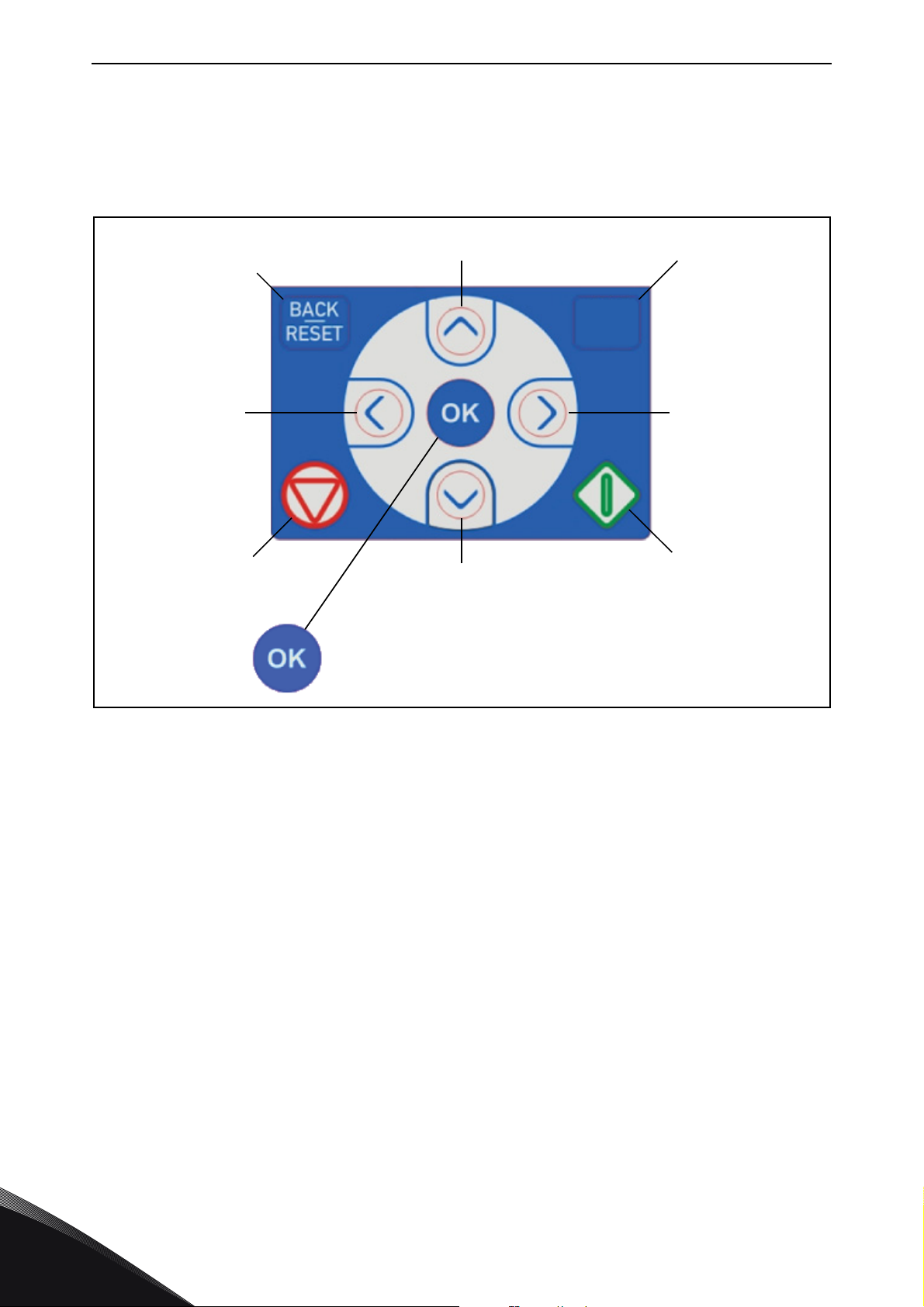

Obrázek 58. Tlačítka panelu.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 85

Pole umístění

Pole stavu

(Číslo ID parametru

Main Menu

Quick Setup

( 17 )

Parameters

( 12 )



STOP READY I/O

ID: M1

( 5 )

Monitor



Aktivovaná skupina / položka. Otevřete ji stisknutím OK.

Počet položek ve skupině

STOP/RUN

Pole stavu READY/NOT READY/FAULT

Místo řízení: PC/IO/KEYPAD/FIELDBUS (PC/IO/PANEL/SBĚRNICE)

ALARM

a aktuální umístění v menu)

Směr

(ZASTAVIT/SPUSTIT)

(PŘIPRAVEN/NEPŘIPRAVEN/CHYBA)

8.2.5 PANEL VACON® S GRAFICKÝM DISPLEJEM

Grafický ovládací panel obsahuje LCD displej a 9 tlačítek.

8.2.5.1

Displej panelu zobrazuje stav motoru a frekvenčního měniče a všechny nepravidelnosti ve funkcích motoru a měniče. Na displeji vidí uživatel informace o zobrazenou položku.

8.2.5.2

Data ovládacího panelu jsou uspořádána do hlavních menu a dílčích menu. Pro pohyb v položkách menu použijte tlačítka se šipkami nahoru a dolů. Skupinu/položku otevřete stisknutím tlačítka OK. Do předchozí úrovně se

Pole umístění označuje vaši aktuální polohu. Pole stavu poskytuje informace o současném stavu

měniče. Viz Obr. 59.

Displej panelu

Hlavní menu

vrátíte

jeho současné

stisknutím tlačítka Back/Reset (Zpět/Reset).

poloze ve struktuře menu a

Obrázek 59. Hlavní Menu.

8.2.5.3 Používání grafického ovládacího panelu

Upravení hodnot

K volitelným hodnotám je na grafickém ovládacím panelu možné přistupovat a upravovat je dvěma způsoby.

Parametry s jednou platnou hodnotou

Typicky je pro jeden parametr nastavena jedna hodnota. Hodnota je zvolena buď ze seznamu hodnot (viz příklad níže) nebo je parametru nastavena číselná hodnota z definovaného rozsahu (např. 0,00– 50,00 Hz).

Níže uvedeným postupem změňte hodnotu parametru:

1. Vyhledejte parametr.

2. Otevřete režim

3. Tlačítky se šipkami nahoru / dolů nastavte novou hodnotu. Je-li hodnota číselná, můžete se tlačítky se šipkami vlevo / vpravo posunovat mezi číslicemi, a poté změnit hodnotu tlačítky se šipkami nahoru / dolů.

4. Potvrďte změnu tlačítkem OK nebo ignorujte změnu návratem na předchozí úroveň menu tlačítkem Back/Reset (Zpět/Reset).

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

Editace.

vacon • 86 VOLITELNÉ DOPLŇKY



Start/St op Se tup

Rem Control Plac e

I/O Control

KeypadStopB utton

Yes

Start Funct ion

Ramping

STOP READY I/O

ID:172 M3.2.1



Edit

Help

Add to favo rites

Rem Cont rol P lace

STOP READY I/O

ID: M3.2.1



Rem Cont rol P lace

STOP READY I/O

M3.2.1

I/O Con trol

Fieldbu sCTRL



Start/St op Setup

Rem Control Plac e

I/O Control

KeypadStopB utton

Yes

Start Funct ion

Ramping

STOP READY I/O

ID:172 M3.2.1



Rem Cont rol P lace

STOP READY I/O

M3.2.1

I/O Con trol

Fieldbu sCTRL

NEBO:

OKOKOK

BACK

RESET

9257.emf

9256.emf

...

Symbol for checkbox selection

Obrázek 60. Typické úpravy hodnot na grafickém ovládacím panelu (textová hodnota).

Obrázek 61. Typické úpravy hodnot na grafickém ovládacím panelu (číselná hodnota).

Parametry se zaškrtávacím políčkem

Některé parametry umožňují volbu více hodnot. Podle popisu níže označte zaškrtávací políčko u všech hodnot, které chcete aktivovat.

Obrázek 62. Volba hodnot pomocí zaškrtávacího políčka v grafickém ovládacím panelu.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 87

Resetování poruchy

Pokyny k resetování poruchy naleznete v kap. 8.2.7.

Funkční tlačítko

Tlačítko FUNCT (FUNKCE) je použito pro čtyři funkce:

1. pro rychlý přístup na řídicí stránku,

2. pro snadné přepínání mezi Místním (ovládací panel) a Vzdáleným místem řízení.

3. pro změnu směru otáčení a

4. pro rychlé upravení hodnoty parametru.

Místa řízení

Místo řízení je zdroj ovládání, ze kterého je možné spustit a zastavit frekvenční měnič. Každé místo

řízení má svůj parametr pro volbu zdroje reference frekvence. ovládací panel.

Vzdálené místo řízení je určeno parametrem P3.2.1 (V/V nebo sběrnice). Zvolené

Místním místem řízení je vždy

místo řízení je vidět ve stavovém řádku ovládacího panelu.

Vzdálené místo řízení

Jako vzdálené místo řízení je možné použít V/V A, V/V B a komunikační sběrnici. V/V A a komunikační sběrnice mají nejnižší prioritu a lze je zvolit parametrem P3.2.1

(Vzdál.Říd.Místo))

. V/V B může pomocí digitálního vstupu opět potlačit vzdálené místo řízení

zvolené parametrem P3.2.1. Digitální vstup je zvolen parametrem P3.5.1.7

I/O B Říz))

(Rem Control Place

(I/O B Ctrl Force (Vnutit

Místní řízení

V místním řízení je jako místo řízení vždy použit ovládací panel. Místní řízení má vyšší prioritu než vzdálené řízení. To znamená, že pokud je ve

Vzdáleném řízení potlačeno parametrem P3.5.1.7

prostřednictvím digitálního vstupu, místo řízení bude přepnuto na ovládací panel, pokud je vybráno

Místní. Přepínání mezi Místním a Vzdáleným řízením lze provádět stisknutím tlačítka FUNCT

(FUNKCE) na ovládacím panelu nebo pomocí parametru „Local/Remote“ („Mistni/Vzdalene“) (ID211).

Změna místa řízení

Změna místa řízení ze

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko

2. Stisknutím tlačítka

volbu tlačítkem

3. Na dalším displeji vyberte

4. Displej se vrátí do stejného stavu, v jakém byl při stisknutí tlačítka

Vzdáleného na Místní (ovládací panel).

FUNCT (FUNKCE).

se šipkou nahoru nebo šipkou dolů vyberte Místní/Vzdálené a potvrďte

OK.

Místní nebo Vzdálené a opět svou volbu potvrďte tlačítkem OK.

FUNCT (FUNKCE). Pokud

však bylo Vzdálené místo řízení změněno na Místní (ovládací panel), budete vyzváni ke zvolení reference ovládacího panelu.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 88 VOLITELNÉ DOPLŇKY

Main Menu

Parameters

( 15 )



Diagnostics



STOP READY Keypad

ID: M1

( 7 )

Monitor



( 6 )

ID:

Choose action

STOP Ready Keypad

ID:1805

Local/Remote

Control page

Change direction

Remote

ID:

Local/Remote

STOP READY Keypad

ID:211

Remote

Local

Main Menu

Parameters

( 15 )



Diagnostics



STOP READY I/O

ID: M1

( 7 )

Monitor



( 6 )

FUNCT

9161.emf

Main Menu

Parameters

( 15 )



Diagnostics



STOP READY I/O

ID: M1

( 7 )

Monitor



( 6 )

ID:

Choose action

STOP Ready Keypad

ID:1805

Local/Remote

Control page

Change direction

STOP READY Keypad

( 6 )

Keypad Reference

0.00 Hz

Output Frequency

0.00Hz

Motor Current

0.00A

Motor Torque

0.00%

Motor Power

ID:184

Keypad

0.00 Hz

Output Frequency

0.00Hz

Motor Current

0.00A

Motor Torque

0.00%

Motor Power

STOP READY Keypad

( 6 )

ID:168

Keypad Reference

0.00 Hz

Output Frequency

0.00Hz

Motor Current

0.00A

Motor Torque

0.00%

Motor Power

FUNCT

9162.emf

Obrázek 63. Změna místa řízení.

Otevření řídicí stránky

Řídicí Menu je stránka určená pro snadný provoz a monitorování nejzákladnějších hodnot.

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko

2. Stisknutím tlačítka se tlačítkem

OK.

šipkou nahoru nebo šipkou dolů vyberte Řídicí Menu a potvrďte volbu

FUNCT (FUNKCE).

3. Zobrazí se řídicí stránka Pokud je vybráno místo řízení panel a reference z panelu, můžete po stisknutí tlačítka nastavit

Reference z panelu. Jsou-li použita jiná místa řízení nebo jiné referenční hodnoty,

na displeji se zobrazí Frequency reference (Reference frekvence), kterou nelze upravovat. Ostatní hodnoty na stránce jsou hodnoty pro Multimonitor. Můžete zvolit, které hodnoty se zde zobrazí pro monitorování.

Obrázek 64. Otevření řídicí stránky.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 89

Main Menu

Parameters

( 15 )



Diagnostics



STOP READY I/O

ID: M1

( 7 )

Monitor



( 6 )

ID:

Choose action

RUN Ready Keypad

ID:1805

Local/Remote

Control page

Change direction

ID:

Choose action

RUN Ready Keypad

ID:1805

Forward

Reverse

Main Menu

Parameters

( 15 )



Diagnostics



STOP READY I/O

ID: M1

( 7 )

Monitor



( 6 )

FUNCT

OK OK

9163.ai

Změna směru

Směr otáčení motoru lze rychle přepínat pomocí tlačítka FUNCT (FUNKCE).

POZNÁMKA! Příkaz

Changing direction (Změna směru) není v menu vidět, dokud není zvoleno Místní místo řízení.

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko Funct (Funkce).

2. Stisknutím tlačítka se šipkou nahoru nebo šipkou dolů vyberte změnu směru a potvrďte ji pomocí

tlačítka OK.

3. Poté změňte směr, ve kterém chcete nechat běžet motor. Aktuální směr otáčení bliká. Potvrďte

pomocí tlačítka OK.

4. Změna směru otáčení se provede okamžitě a indikace šipkou v poli stavu se změní.

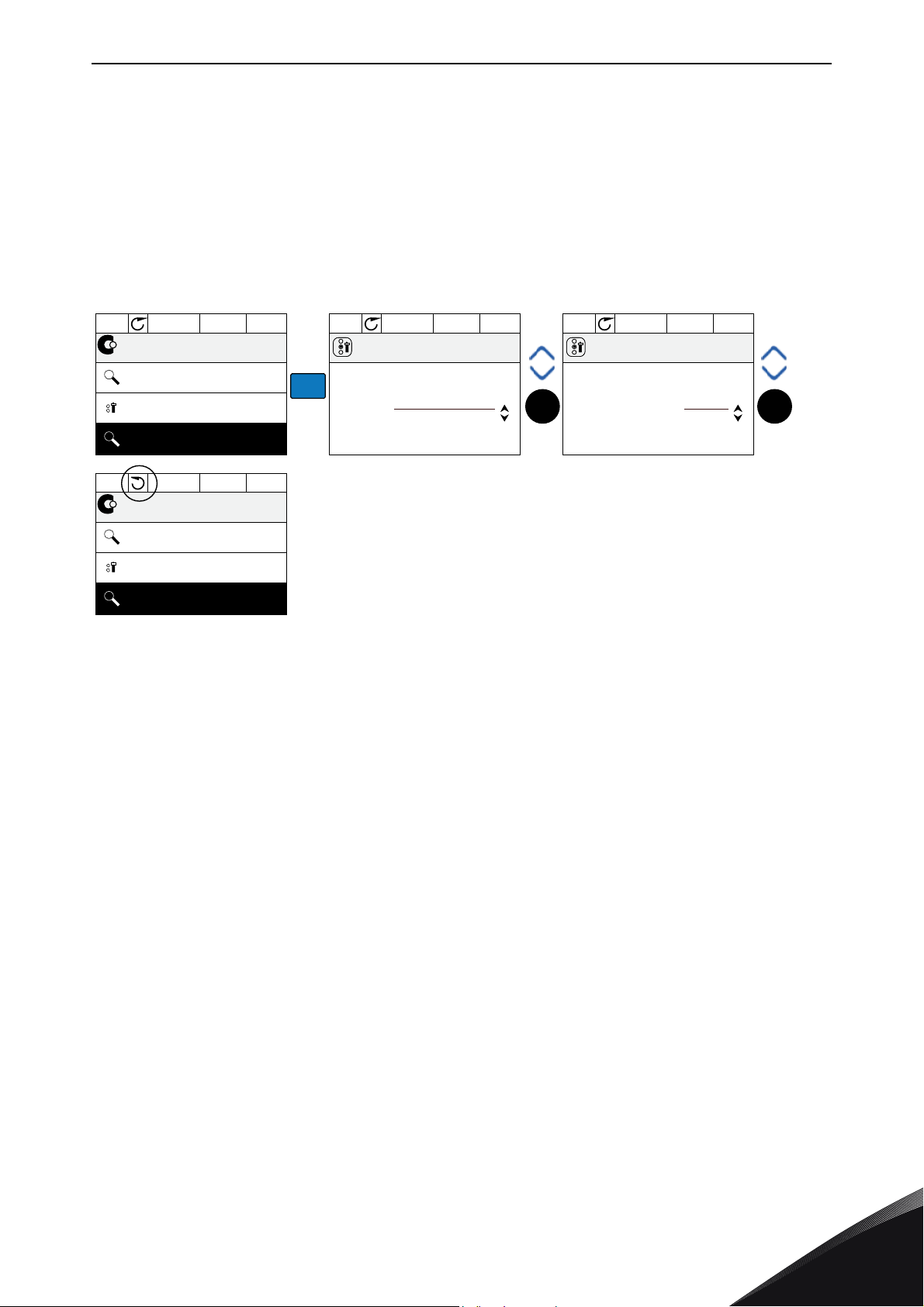

Obrázek 65. Změna směru.

Rychlé upravení

Pomocí funkce čísla ID parametru.

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko FUNCT (FUNKCE).

2. Stisknutím tlačítka se šipkou nahoru nebo šipkou dolů vyberte Rychlé upravení a potvrďte pomocí tlačítka OK.

3. Poté zadejte číslo ID parametru nebo monitorovanou hodnotu, ke které chcete přistupovat. Potvrďte stisknutím tlačítka OK.

4. Na displeji se zobrazí požadovaný Parametr/Monitorovaná hodnota (v režimu úprav/monitorování).

Rychlé upravení můžete rychle přistoupit k požadovanému parametru zadáním

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 90 VOLITELNÉ DOPLŇKY

STOP READY Keypad

 



Application selection

HVAC

User settings

Drive name

Drive

Parameter backup

( 3 )

ID: M6.5

STOP READY Keypad



Restore factory defaults

Parameter backup

Restore from keypad

Save to keypad

ID: M6.5.1

STOP READY Keypad

  

 



I/O and Hardware

( 8 )

Main Menu

Favourites

( 0 )

User settings

( 4 )

ID: M6

OK OK

Kopírování parametrů POZNÁMKA: Tato funkce je k dispozici pouze pro grafický ovládací panel.

Funkci kopírování parametru lze použít pro kopírování parametrů z jednoho měniče do jiného. Parametry jsou nejdříve uloženy do ovládacího panelu, poté je panel odpojen a připojen k jinému

měniči. Nakonec jsou parametry načteny do nového měniče obnovením hodnot z ovládacího panelu. Než je možné parametry úspěšně zkopírovat z jednoho měniče do jiného, před stažením parametrů

musí být měnič zastaven.

• Nejdříve otevřete menu

backup (Záloha Parametrů)

User settings (Uživ. Nastavení) a vyhledejte podmenu Parameter

. V podmenu Parameter backup (Záloha Parametrů) lze vybrat

ze tří funkcí:

Restore factory defaults (Obnov tovární nastav.) vrátí parametry na hodnoty původně

• nastavené při výrobě.

• Zvolením

Save to keypad (Ulož do Panelu) můžete zkopírovat všechny parametry do

ovládacího panelu.

•

Restore from keypad (Obnov z Panelu) zkopíruje všechny parametry z ovládacího panelu

do měniče.

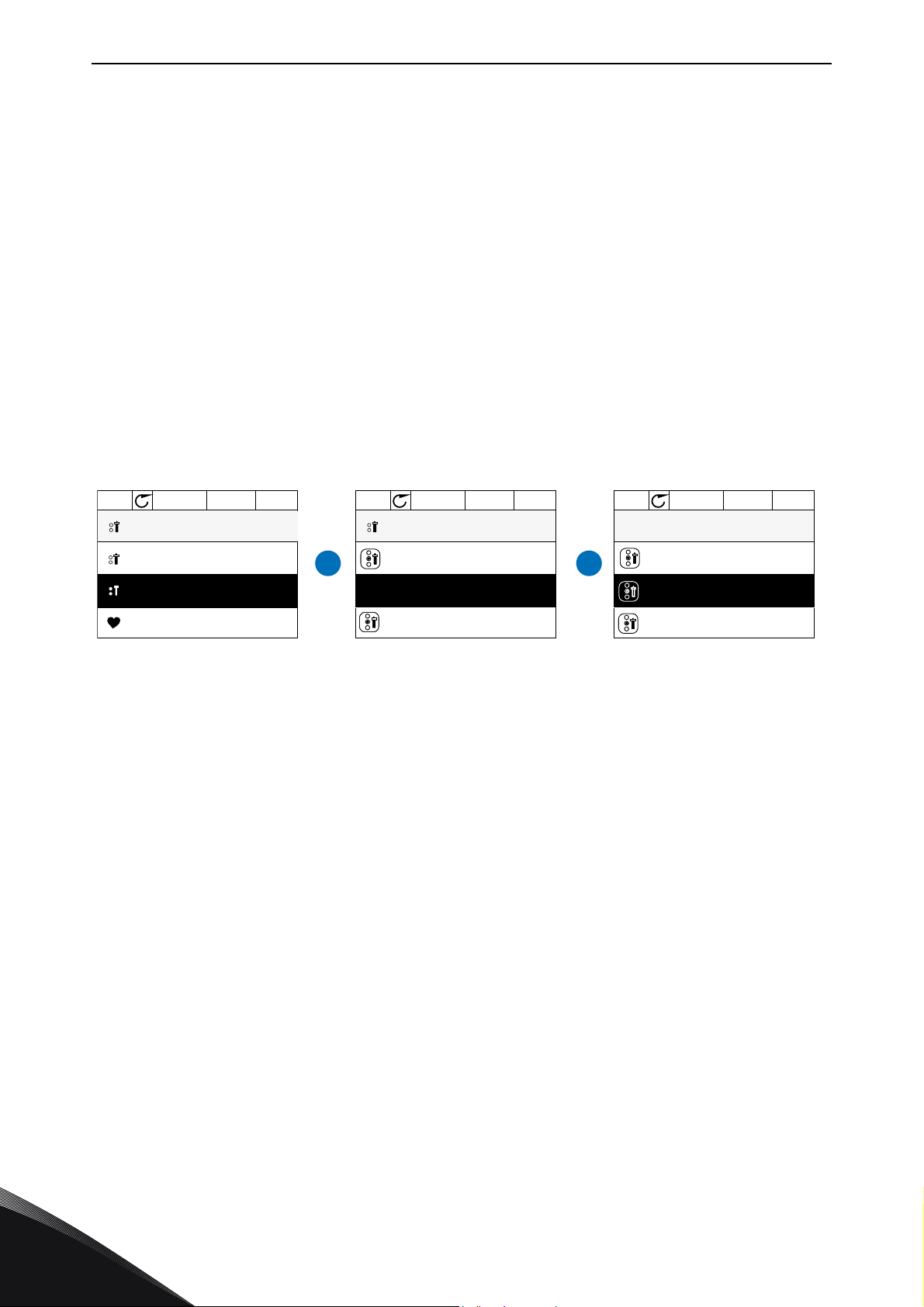

Obrázek 66. Kopírování parametrů.

POZNÁMKA: Pokud se ovládací panel přepíná mezi měniči různých velikostí, nebudou použity zkopírované hodnoty následujících parametrů:

Motor nominal current (Jmenovitý proud motoru) (P3.1.1.4) Motor nominal voltage (Jmenovité napětí motoru) (P3.1.1.1) Motor nominal speed (Jmenovité otáčky motoru) (P3.1.1.3) Motor nominal power (Jmenovitý výkon motoru) (P3.1.1.6) Motor nominal frequency (Jmenovita frekvence motoru) (P3.1.1.2) Motor cos phi (Cos Fi Motoru) (P3.1.1.5) Switching frequency (Spinaci frekv.) (P3.1.2.3) Motor current limit (Proudové omezení motoru) (P3.1.3.1) Stall current limit (Proudové omezení při zablokování) (P3.9.3.2) Stall time limit (ČasovyLimitZabl.) (P3.9.3.3) Stall frequency (FrekvLimitZabl.) (P3.9.3.4) Maximum frequency (Maximální frekvence) (P3.3.1.2)

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 91

( 6 )



Digital Inp uts

Ctrl Signal 1 A

Ctrl Signal 1 B

STOP READY I/O

ID:403 M3.5.1.1

Ctrl Signal 2 A

( 6 )



Add to favo rites

STOP READY I/O

ID: 40 3 M3 .5 .1. 1

Ctrl signal 1 A

Edit

Help

Start S ignal 1 for c ontro l Pla ce I/O A . Start Signa l 1 funct ional ity c hosen wi th I/ O A Logic in Start/Stop Setup Menu.

STOP READY I/O

Ctrl si gnal 1 A

ID :40 3 M 3. 5.1 .1



Basic Setti ngs

Motor Nom V oltg

230.00 V

Motor Nom S peed

1430 rpm

STOP READY I/O

Motor Nom F req

50.00 Hz

Edit

Help

Motor N om Freq

STOP READY I/O

Add to favor ites

Motor N om Fr eq

was added to favorites. Pre ss OK to continue.

STOP READY I/O

Nápověda

Ovládací panel má funkci zobrazování okamžité nápovědy a informací pro různé položky. Všechny parametry nabízí zobrazení okamžité nápovědy. Zvolte Nápověda a stiskněte tlačítko OK. Informace jsou rovněž dostupné pro poruchy, alarmy a průvodce spouštěním.

Obrázek 67. Příklad nápovědy.

Přidání položky k oblíbeným položkám

Může se stát, že se budete potřebovat často vracet k hodnotám určitých parametrů nebo k jiným položkám. Abyste je nemuseli neustále vyhledávat ve struktuře menu, můžete je přidat do složky nazvané

Favorites (Oblíbené), odkud budou snadno dosažitelné.

Přidání položky k oblíbeným položkám.

Obrázek 68. Přidání položky k oblíbeným položkám.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 92 VOLITELNÉ DOPLŇKY

Indikátory: Stav

Indikátory: Alarm, Porucha

Indikátory: Směr

Indikátory: Místo řízení

Skupina nebo název parametru

Umístění v menu

8.2.6 PANEL VACON® S DISPLEJEM Z TEXTOVÝCH SEGMENTŮ

Pro své uživatelské rozhraní můžete zvolit Panel s displejem z textových segmentů (Textový panel). Má stejné všechny funkce jako grafický ovládací panel, ale některé z nich jsou nějakým způsobem omezeny.

8.2.6.1

Displej panelu

Displej panelu zobrazuje stav motoru a frekvenčního měniče a všechny nepravidelnosti ve funkcích motoru a měniče. Na displeji vidí uživatel informace o

jeho současné

poloze ve struktuře menu a zobrazenou položku. Je-li text na textové řádce příliš dlouhý a nevejde se na displej, text se bude posouvat zleva doprava, aby se v daném prostoru zobrazil celý.

8.2.6.2

Hlavní Menu

vrátíte

Do předchozí úrovně se

stisknutím tlačítka Back/Reset (Zpět/Reset).

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 93

BACK

RESET

8.2.6.3 Používání panelu

Upravení hodnot

Níže uvedeným postupem změňte hodnotu parametru:

1. Vyhledejte parametr.

2. Stisknutím tlačítka OK přejdete do režimu Editace.

3. Tlačítky se šipkami nahoru / dolů nastavte novou hodnotu. Je-li hodnota číselná, můžete se

tlačítky se šipkami vlevo / vpravo posouvat mezi číslicemi, a poté změnit hodnotu tlačítky se šipkami nahoru / dolů.

4. Potvrďte změnu tlačítkem OK nebo ignorujte změnu návratem na předchozí úroveň menu

tlačítkem Back/Reset (Zpět/Reset).

Obrázek 69. Upravení hodnot.

Resetování poruchy

Pokyny k resetování poruchy naleznete v kap. 8.2.7.

Funkční tlačítko

Tlačítko FUNCT (FUNKCE) je použito pro čtyři funkce:

1. pro rychlý přístup na řídicí stránku,

2. pro snadné přepínání mezi Místním (ovládací panel) a Vzdáleným místem řízení.

3. pro změnu směru otáčení a

4. pro rychlé upravení hodnoty parametru.

Místa řízení

Místo řízení je zdroj ovládání, ze kterého je možné spustit a zastavit frekvenční měnič. Každé místo

řízení má svůj parametr pro volbu zdroje reference frekvence. panel.

Vzdálené místo řízení je určeno parametrem P3.2.1 (V/V nebo sběrnice). Zvolené místo řízení

Místním místem řízení je vždy ovládací

je vidět ve stavovém řádku ovládacího panelu.

Vzdálené místo řízení

Jako vzdálené místo řízení je možné použít V/V A, V/V B a komunikační sběrnici. V/V A a komunikační sběrnice mají nejnižší prioritu a lze je zvolit parametrem P3.2.1

(Vzdál.Říd.Místo))

. V/V B může pomocí digitálního vstupu opět potlačit vzdálené místo řízení

zvolené parametrem P3.2.1. Digitální vstup je zvolen parametrem P3.5.1.7

I/O B Říz))

(Rem Control Place

(I/O B Ctrl Force (Vnutit

Místní řízení

V místním řízení je jako místo řízení vždy použit ovládací panel. Místní řízení má vyšší prioritu než vzdálené řízení. To znamená, že pokud je ve

Vzdáleném řízení potlačeno parametrem P3.5.1.7

prostřednictvím digitálního vstupu, místo řízení bude přepnuto na ovládací panel, pokud je vybráno

Místní. Přepínání mezi Místním a Vzdáleným řízením lze provádět stisknutím tlačítka FUNCT

(FUNKCE) na ovládacím panelu nebo pomocí parametru

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

„Local/Remote“ („Mistni/Vzdalene“) (ID211).

vacon • 94 VOLITELNÉ DOPLŇKY

FUNCT

OK OK

9169.emf

9170.emf

FUNCT

Změna místa řízení

Změna místa řízení ze

Vzdáleného na Místní (ovládací panel).

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko FUNCT (FUNKCE).

2. Pomocí tlačítek se šipkami vyberte Local/Remote (Mistni/Vzdalene) a potvrďte tlačítkem OK.

3. Na dalším displeji vyberte Local (Mistni) nebo Remote (Vzdalene) a opět svou volbu potvrďte

tlačítkem OK.

4. Displej se vrátí do stejného stavu, v jakém byl při stisknutí tlačítka

FUNCT (FUNKCE). Pokud

však bylo Vzdálené místo řízení změněno na Místní (ovládací panel), budete vyzváni ke zvolení reference ovládacího panelu.

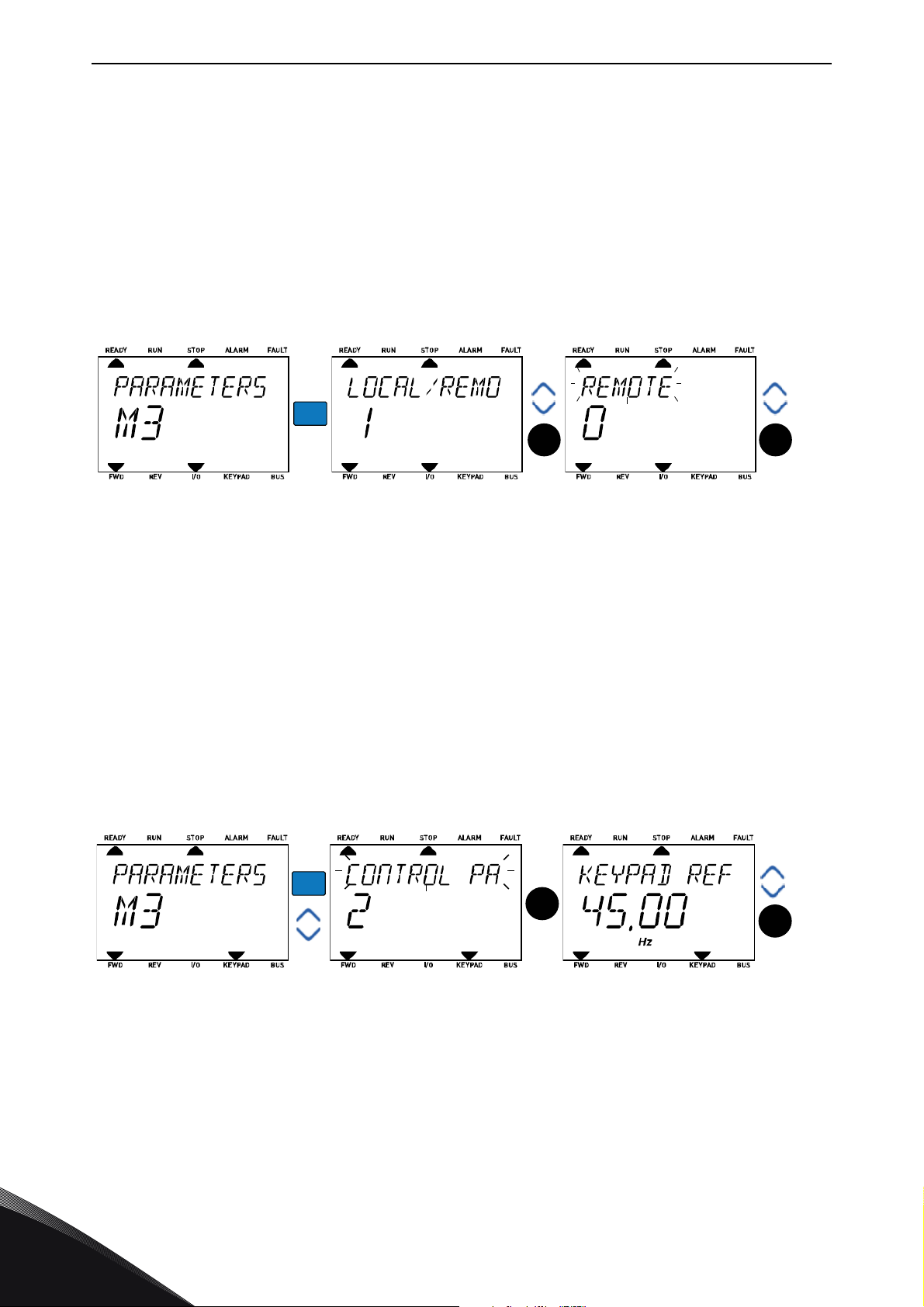

Obrázek 70. Změna místa řízení.

Otevření řídicí stránky

Řídicí Menu je stránka určená pro snadný provoz a monitorování nejzákladnějších hodnot.

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko

2. Stisknutím tlačítka se

tlačítkem

OK.

šipkou nahoru nebo šipkou dolů vyberte Řídicí Menu a potvrďte volbu

FUNCT (FUNKCE).

3. Zobrazí se řídicí stránka

Pokud je vybráno místo řízení panel a reference z panelu, můžete po stisknutí tlačítka nastavit

Reference z panelu. Jsou-li použita jiná místa řízení nebo jiné referenční hodnoty,

na displeji se zobrazí Frequency reference (Reference frekvence), kterou nelze upravovat.

Obrázek 71. Otevření řídicí stránky.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 95

Změna směru

Směr otáčení motoru lze rychle přepínat pomocí tlačítka FUNCT (FUNKCE).

Changing direction (Změna směru) není v menu vidět, dokud není zvoleno Místní místo řízení.

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko Funct (Funkce).

2. Stisknutím tlačítka se šipkou nahoru nebo šipkou dolů vyberte změnu směru a potvrďte ji pomocí

tlačítka OK.

3. Poté změňte směr, ve kterém chcete nechat běžet motor. Aktuální směr otáčení bliká. Potvrďte

pomocí tlačítka OK.

4. Změna směru otáčení se provede okamžitě a indikace šipkou v poli stavu se změní.

Rychlé upravení

Pomocí funkce čísla ID parametru.

1. Bez ohledu na polohu ve struktuře menu stiskněte tlačítko FUNCT (FUNKCE).

2. Stisknutím tlačítka se šipkou nahoru nebo šipkou dolů vyberte Rychlé upravení a potvrďte

pomocí tlačítka OK.

3. Poté zadejte číslo ID parametru nebo monitorovanou hodnotu, ke které chcete přistupovat.

Potvrďte stisknutím tlačítka OK.

4. Na displeji se zobrazí požadovaný Parametr/Monitorovaná hodnota (v režimu úprav/monitorování).

Rychlé upravení můžete rychle přistoupit k požadovanému parametru zadáním

POZNÁMKA! Příkaz

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 96 VOLITELNÉ DOPLŇKY

Main Me nu

( 5 )

Monito r



Parame ters

( 12 )



Diagno stics

( 6 )



ID: M4

STOP READY I/O



Diagnostics

Active faul ts

( 0 )

Fault histo ry

( 39 )

ID: M4. 1

STOP READY I/O

Reset faults



Reset fa ults

Reset fault s

Help

ID: M4.2

STOP READY I/O

OKOKOK

8.2.7 ODSTRAŇOVÁNÍ PORUCH

Jsou-li diagnostikou frekvenčního měniče zjištěny neobvyklé provozní podmínky, měnič zobrazí upozornění, například na ovládacím panelu. Na ovládacím panelu se zobrazí kód, název a krátký popis poruchy nebo alarmu.

Varování se liší v důsledku a požadované činnosti. jeho reset. chodu.

Alarmy informují o neobvyklých provozních podmínkách, nicméně měnič pokračuje v

Info mohou vyžadovat resetování, nicméně neovlivňují funkci měniče.

Poruchy způsobují zastavení měniče a vyžadují

V aplikaci můžete pro některé poruchy programovat různé odezvy. Viz skupina parametrů Ochrany. Porucha může být resetována tlačítkem

Reset (Reset) na ovládacím panelu nebo prostřednictvím

V/V svorkovnice. Poruchy jsou uloženy v menu Historie Poruch, ve které lze listovat. Různé kódy poruch naleznete v následující tabulce.

POZNÁMKA: Při kontaktování distributora nebo výrobce ohledně poruchy si vždy zapište všechny texty a kódy, které se zobrazí na displeji panelu.

Výskyt poruchy

Když se objeví porucha a měnič se zastaví, zjistěte příčinu poruchy, proveďte doporučené kroky uvedené zde a resetujte poruchu následujícím postupem.

1. Dlouhým (1 s) stisknutím tlačítka

2. otevřením menu

Diagnostics (Diagnostika) (M4), následně menu Reset faults (Reset Poruch)

Reset na ovládacím panelu nebo

(M4.2) a zvolením parametru Reset faults (Reset Poruch).

3. Panely s LCD displejem: Zvolením hodnoty parametru

Yes (Ano) a kliknutím na OK.

Obrázek 72. Menu Diagnostika s grafickým ovládacím panelem.

Obrázek 73. Menu Diagnostika s textovým panelem.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 97



Diagnostics

Activ e faults

( 0 )

Reset fa ults

Fault history

( 39 )

ID: M4.1

STOP READY I/O



 



Fault hi story

Externa l Fault

Fault old

891384s

Externa l Fault

Fault old

871061s

Device rem oved

Info old

862537s

ID:

STOP READY I/O



Device remo ved

ID: M4.3.3.2

Code 39

ID 380

State Info old

Date 7.12.2009

Time 04:46:33

Operating time 862537s

STOP READY I/O

OKOKOK

8.2.7.1 Historie poruch

V menu M4.3 Fault history (Historie Poruch) naleznete maximálně 40 nastalých poruch. O každé poruše v paměti také naleznete další informace, viz níže.

Obrázek 74. Menu Historie Poruch s grafickým ovládacím panelem.

Obrázek 75. Menu Historie Poruch s textovým panelem.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 98 VOLITELNÉ DOPLŇKY

8.2.7.2 Kódy poruchy

Tabulka 38. Kódy a popisy poruch.

Kód

poru-

chy

Poru-

cha

5 40

760

Název poruchy Možná příčina Opatření

Overcurrent (Nadproud) (hardwarová porucha)

Overcurrent (Nadproud) (softwarová porucha)

Overvoltage (Přepěti) (hardwarová porucha)

Overvoltage (Přepěti) (softwarová porucha)

Earth fault (Zemni zkrat) (hardwarová porucha)

Earth fault (Zemni zkrat) (softwarová porucha)

Charging switch (Nabijeci spinač)

Saturation (Saturace)

Frekvenční měnič detekoval příliš velký proud (> 4*I

• náhlé velké zvýšení zátěže

• zkrat v kabelech motoru

•nevhodný motor

Stejnosměrné napětí meziobvodu přesáhlo definované limity.

• příliš krátký čas doběhu

• brzdný střídač je zakázán

• velké výkyvy přepětí v síťovém

• sled Start/Stop je příliš rychlý

Měřením proudu bylo zjištěno, že suma fázového proudu motoru není rovna nule.

• porucha izolace kabelů nebo

Při vydání příkazu START je otevřený nabíjecí spínač.

• chybná operace

• porucha součásti

Různé příčiny:

• vadná součást

• zkrat nebo přetížení brzdného

) v kabelu motoru:

napětí

motoru

rezistoru

Zkontrolujte zátěž.

Zkontrolujte motor.

Zkontrolujte kabely a propojení.

Proveďte identifikační běh.

Zkontrolujte rampy.

Nastavte delší čas doběhu.

Použijte brzdný střídač nebo

rezistor (k dispozici jako volitelné

doplňky).

Aktivujte přepěťový regulátor.

Zkontrolujte vstupní napětí.

Zkontrolujte kabely motoru a

motor.

Resetujte poruchu a restartujte.

Pokud se porucha projeví

znovu, kontaktujte nejbližšího

distributora.

Nelze resetovat z ovládacího

panelu.

Vypněte napájení.

NEPŘIPOJUJTE NAPÁJENÍ!

Kontaktujte výrobce.

Pokud se tato porucha projeví

současně s poruchou F1,

zkontrolujte kabely motoru

amotor.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

VOLITELNÉ DOPLŇKY vacon • 99

Tabulka 38. Kódy a popisy poruch.

Kód

poru-

chy

Poru-

cha

600

601

602

603

604

605

606

607

608

609

610

Název poruchy Možná příčina Opatření

Selhala komunikace mezi řídicí deskou a výkonovou jednotkou.

Komunikace mezi řídicí deskou a výkonovou jednotkou byla rušena, ale

System fault (Systemova porucha)

zatím funguje. Dohlížecí obvod resetoval procesor. Napětí pomocného zdroje ve výkonové

jednotce je příliš nízké. Porucha fáze: Napětí výstupní fáze

neodpovídá referenci. Porucha v CPLD, přičemž neexistují

podrobné informace o této poruše.

Softwary řídicí a výkonové jednotky nejsou kompatibilní.

Nelze načíst verzi software. Výkonová jednotka není vybavena softwarem.

Přetížení CPU. Část softwaru (například aplikace) způsobila stav přetížení. Zdroj poruchy byl pozastaven.

Přístup k paměti byl neúspěšný. Například se nepodařilo obnovit uložené proměnné.

Nelze načíst nezbytné vlastnosti zařízení.

Resetujte poruchu a restartujte.

Pokud se porucha projeví

znovu, kontaktujte nejbližšího

distributora.

Aktualizujte software. Pokud

se porucha projeví znovu,

kontaktujte nejbližšího

distributora.

Aktualizujte software výkonové

jednotky. Pokud se porucha

projeví znovu, kontaktujte

nejbližšího distributora.

Resetujte poruchu a restartujte.

Pokud se porucha projeví

znovu, kontaktujte nejbližšího

distributora.

614

647

648

649

Chyba konfigurace.

Chyba softwaru. V aplikaci je použit neplatný blok

funkcí. Systémový software a aplikace nejsou kompatibilní.

Přetížení zdroje. Při načítání počátečních hodnot parametru došlo k chybě. Při obnovení parametrů došlo k chybě. Při ukládání parametrů došlo k chybě.

Aktualizujte software.

Pokud se porucha projeví

znovu, kontaktujte nejbližšího

distributora.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

vacon • 100 VOLITELNÉ DOPLŇKY

Tabulka 38. Kódy a popisy poruch.

Kód

poru-

chy

10 91

11 100

13 120

Poru-

cha

110

111

Název poruchy Možná příčina Opatření

Undervoltage (Podpěti) (porucha)

Undervoltage (Podpěti) (alarm)

Input phase (Vstupni Faze)

Output phase supervision (Kontrola vystupni faze)

Brake chopper supervision (Kontrola brzdneho střidače) (hardwarová porucha)

Brake chopper saturation alarm (Alarm saturace brzdneho střidače)

AC drive undertemperature (Nizka teplota frekvenčniho měniče)

Stejnosměrné napětí meziobvodu je pod definovanými limity.

• nejpravděpodobnější příčina: příliš nízké napájecí napětí

• vnitřní porucha frekvenčního měniče

• vadná vstupní pojistka

• není zavřen spínač externího nabíjení

POZNÁMKA! Tato porucha je

aktivována pouze tehdy, když je měnič ve stavu Run (Chod).

Chybí vstupní síťová fáze.

Měřením proudu bylo zjištěno, že vjedné zfází motoru chybí proud.

Není nainstalován brzdný rezistor. Brzdný rezistor je vadný. Porucha brzdného střídače.

Naměřená příliš nízká teplota v chladiči nebo na desce výkonové jednotky. Teplota chladiče je nižší než 10 °C.

V případě dočasného přerušení napájecího napětí resetujte poruchu a restartujte měnič. Zkontrolujte napájecí napětí. Pokud je v pořádku, došlo k vnitřní poruše. Kontaktujte nejbližšího distributora.

Proveďte kontrolu napájecího napětí, pojistek a kabelu.

Zkontrolujte kabely motoru amotor.

Zkontrolujte brzdný rezistor akabeláž. Jsou-li v pořádku, je střídač poškozen. Kontaktujte nejbližšího distributora.

Zkontrolujte okolní teplotu.

Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/

Danfoss vacon 100 x Installation guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. BEZPEČNOST

1.1 ZNAČKY

1.2 JEDNOTKY

1.3 NEBEZPEČÍ

1.4 VAROVÁNÍ

1.5 UZEMNĚNÍ AOCHRANA PŘED ZEMNÍM ZKRATEM

1.6 IZOLAČNÍ SYSTÉM

1.7 KOMPATIBILITA S PROUDOVÝMI CHRÁNIČI

1.8 ROZŠÍŘENÝ TEPLOTNÍ ROZSAH

1.9 ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC)

1.10 NÁMOŘNÍ PROSTŘEDÍ

2. POTVRZENÍ DODÁVKY

2.1 KÓD OZNAČENÍ TYPU

2.2 OBJEDNACÍ ČÍSLA

2.3 VYBALENÍ A ZVEDNUTÍ FREKVENČNÍHO MĚNIČE

2.4 PŘÍSLUŠENSTVÍ

2.4.2 VELIKOST MM5

2.4.4 PŘIPOJOVACÍ KONEKTOR STO

2.4.5 ŠTÍTEK PRODUCT MODIFIED (VÝROBEK UPRAVEN)

2.4.6 LIKVIDACE

3. MONTÁŽ

3.1 ROZMĚRY MM4

3.2 ROZMĚRY MM5

3.3 ROZMĚRY MM6

3.4 ÚVOD DO MODULŮ

3.5 MONTÁŽ

3.5.1 Montáž na stěnu

3.5.2 Montáž na motor

3.5.3 Oddělené moduly

3.6 CHLAZENÍ

4. NAPÁJECÍ KABELÁŽ

4.1 JISTIČ

4.2 UL NORMY KABELŮ

4.3 POPIS SVOREK

4.4 DIMENZOVÁNÍ A VOLBA KABELŮ

4.4.2 KABELY A VELIKOSTI POJISTEK, SKŘÍNĚ MM4 AŽ MM6, SEVERNÍ AMERIKA

4.4.3 KABELY BRZDNÉHO REZISTORU

4.5 INSTALACE KABELŮ

5. ŘÍDICÍ JEDNOTKA

5.1 KABELY ŘÍDICÍ JEDNOTKY

5.1.1 VELIKOSTI ŘÍDICÍCH KABELŮ

5.1.2 STANDARDNÍ SVORKY V/V

5.1.3 VSTUPNÍ SVORKOVNICE RELÉ A TERMISTORU

5.1.4 SVORKY FUNKCE BEZPEČNÉHO ODPOJENÍ TOČIVÉHO MOMENTU (STO)

5.1.5 VOLBA FUNKCÍ SVOREK POMOCÍ DIP PŘEPÍNAČŮ

5.1.6 IZOLOVÁNÍ DIGITÁLNÍCH VSTUPŮ OD UZEMNĚNÍ

5.1.7 ZAKONČENÍ SBĚRNICE PŘIPOJENÍ RS485

5.2 PROPOJENÍ V/V KABELŮ A KOMUNIKAČNÍ SBĚRNICE

5.2.1 PŘÍPRAVA PRO POUŽITÍ PŘES ETHERNET

Ethernetový datový kabel

5.2.2 PŘÍPRAVA PRO POUŽITÍ PŘES RS485

5.2.3 DATOVÝ KABEL RS485

5.3 INSTALACE BATERIE PRO REÁLNÝ ČAS (RTC)

6. UVEDENÍ DO PROVOZU

6.1 UVEDENÍ MĚNIČE DO PROVOZU

6.2 ZMĚNA TŘÍDY OCHRANY EMC

6.3 SPUŠTĚNÍ MOTORU

6.4 ÚDRŽBA

7. TECHNICKÉ ÚDAJE

7.1 JMENOVITÉ VÝKONOVÉ ÚDAJE FREKVENČNÍHO MĚNIČE

7.1.1 NAPÁJECÍ NAPĚTÍ 3 AC 208–240 V

7.1.2 NAPÁJECÍ NAPĚTÍ 3 AC 380–480/500 V

7.1.3 DEFINICE PŘETÍŽITELNOSTI

7.2 JMENOVITÉ HODNOTY BRZDNÉHO REZISTORU

7.3 VACON® 100 X – TECHNICKÉ ÚDAJE

7.3.1 TECHNICKÉ INFORMACE O PŘIPOJENÍ ŘÍDICÍCH OBVODŮ

8. VOLITELNÉ DOPLŇKY

8.1 HLAVNÍ VYPÍNAČ

8.1.1 INSTALACE

8.2 OVLÁDACÍ PANEL

8.2.2 INSTALACE

8.2.3 MONTÁŽ NA STĚNU

8.2.4 GRAFICKÝ A TEXTOVÝ PANEL

8.2.5 PANEL VACON® S GRAFICKÝM DISPLEJEM

Displej panelu

Hlavní menu
