Danfoss VACON 100 INDUSTRIAL, VACON 100 X Application guide

vacon 100 industrial

®

vacon

taajuusmuuttajat

100 x

sovelluskäsikirja

ESIPUHE VACON · 3

ESIPUHE

ASIAKIRJAN TIEDOT

Asiakirjatunnus: DPD01035I Päivämäärä: 13.12.2016 Ohjelmistoversio: FW0072V025

TIETOJA TÄSTÄ OPPAASTA

Tämän oppaan tekijänoikeudet omistaa Vacon Oyj. Kaikki oikeudet pidätetään. Oikeudet muutoksiin pidätetään. Näiden ohjeiden alkuperäinen kieli on englanti.

Tässä oppaassa on tietoja VACON®-taajuusmuuttajan toiminnoista sekä käytöstä. Oppaassa on sama rakenne kuin taajuusmuuttajan valikossa (luvut 1 ja 4–8).

Luku 1, Pikaopas

Työskentelyn aloittaminen ohjauspaneelin avulla.

•

Luku 2, ohjatut toiminnot

sovellusasetusten valitseminen.

•

Sovelluksen nopea määrittäminen.

•

Erilaisia sovelluksia esimerkkeineen.

•

Luku 3, Käyttöliittymät

Paneelityypit ja ohjauspaneelin käyttö.

•

PC-työkalu VACON® Live.

•

Kenttäväylän toiminnot.

•

Luku 4, Valvontavalikko

Tietoja valvonta-arvoista.

•

Luku 5, Parametrivalikko

Kaikkien taajuusmuuttajan parametrien luettelo.

•

Luku 6, Viat ja tiedot ‑valikko Luku 7, I/O ja laitteisto ‑valikko Luku 8, Käyttäjän asetukset, suosikkiasetukset ja käyttäjätason valikot Luku 9, Valvonta-arvojen kuvaukset Luku 10, Parametrikuvaukset

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Index Min Max Unit Default ID DescriptionParameter

A B C D E F G H

VACON · 4 ESIPUHE

Parametrien käyttö.

•

Digitaali- ja analogiatulojen ohjelmointi.

•

Sovelluskohtaiset toiminnot.

•

Luku 11, Vianetsintä

Viat ja niiden mahdolliset syyt.

•

Vikojen kuittaaminen.

•

Luku 12, Liite 1

Tietoja sovellusten oletusarvoista.

•

Tämä opas sisältää useita parametritaulukoita. Näissä ohjeissa kerrotaan, miten taulukoita luetaan.

A. Parametrin sijainti taulukossa

(parametrin numero). B. Parametrin nimi. C. Parametrin pienin mahdollinen arvo. D. Parametrin suurin mahdollinen arvo. E. Parametrin arvon yksikkö. Yksikkö

näytetään, jos sellainen on.

F. Tehtaalla asetettu arvo. G. Parametrin tunnus. H. Parametrin arvojen tai toiminnan lyhyt

kuvaus.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

ESIPUHE VACON · 5

VACON®-TAAJUUSMUUTTAJAN TOIMINNOT

Voit valita prosessiin jonkin valmiista sovelluksista: vakiosovellus, paikallis-/

•

etäohjaussovellus, Multi-Step-sovellus, PID-säätösovellus, erikoiskäyttösovellus tai

moottoripotentiometrisovellus. Taajuusmuuttaja tekee jotkin tarvittavista asetuksista

automaattisesti, mikä helpottaa käyttöönottoa.

Ohjatut toiminnot ensimmäiseen käynnistykseen ja Fire Mode -tilaan.

•

Ohjatut toiminnot kullekin sovellukselle: vakiosovellus, paikallis-/etäohjaussovellus,

•

Multi-Step-sovellus, PID-säätösovellus, erikoiskäyttösovellus tai

moottoripotentiometrisovellus.

FUNCT-painike, jonka avulla voi helposti siirtyä paikallisohjauksesta etäohjaukseen ja

•

päinvastoin. Etäohjauspaikka voi olla riviliitin tai kenttäväylä. Voit valita etäohjauspaikan

parametrin avulla.

Kahdeksan vakionopeutta.

•

Moottoripotentiometritoiminnot.

•

Sauvaohjaus.

•

Ryömintätoiminto.

•

Kaksi ohjelmoitavaa ramppiaikaa, kaksi valvontatasoa ja kolme estotaajuusaluetta.

•

Pakotettu pysäytys.

•

Ohjaussivu tärkeimpien arvojen nopeaan käyttöön ja valvontaan.

•

Kenttäväylädatan kartoitus.

•

Automaattinen viankuittaus.

•

Erilaiset esilämmitystilat kondensaatio-ongelmien estämiseksi.

•

Suurin lähtötaajuus 320 Hz.

•

Reaaliaikakello ja ajastintoiminnot (edellyttävät lisävarusteena hankittavaa akkua).

•

Mahdollisuus ohjelmoida kolme aikakanavaa, joihin voidaan määrittää erilaisia

taajuusmuuttajan toimintoja.

Saatavana on myös ulkoinen PID-säädin. Sitä voidaan käyttää esimerkiksi venttiilin

•

ohjaamiseen taajuusmuuttajan riviliitinohjauksella.

Lepotilatoiminto, joka säästää energiaa ottamalla taajuusmuuttajan käyttöön ja

•

poistamalla sen käytöstä automaattisesti.

Kahden vyöhykkeen PID-säädin, jossa on kaksi takaisinkytkentäsignaalia: minimin ja

•

maksimin ohjaus.

Kaksi asetusarvon lähdettä PID-säätimelle. Voit valita arvon digitaalitulon avulla.

•

PID-asetusarvon tehostustoiminto.

•

Myötäkytkentätoiminto, joka parantaa reagointia prosessin muutoksiin.

•

Prosessiarvojen valvonta.

•

Monipumppuohjaus.

•

Huoltolaskuri.

•

Pumpun ohjaustoiminnot: siemenvesipumpun ohjaus, paineen ylläpitopumpun ohjaus,

•

pumpun juoksupyörän automaattinen puhdistus, pumpun syöttöpaineen valvonta sekä

jäätymisenestotoiminto.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 6

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SISÄLLYS VACON · 7

SISÄLLYS

Esipuhe

Asiakirjan tiedot 3 Tietoja tästä oppaasta 3 VACON®-taajuusmuuttajan toiminnot 5

1 Pikaopas 12

1.1 Ohjauspaneeli ja paneeli 12

1.2 Paneelit 12

1.3 Ensimmäinen käynnistys 13

1.4 Sovellusten kuvaukset 15

1.4.1 Vakiosovellus 15

1.4.2 Paikallis-/etäohjaussovellus 21

1.4.3 Multi-Step-nopeussovellus 27

1.4.4 PID-säätösovellus 33

1.4.5 Erikoiskäyttösovellus 39

1.4.6 Moottoripotentiometri ‑sovellus 46

2 Ohjatut toiminnot 53

2.1 Ohjattu vakiosovellustoiminto 53

2.2 Ohjattu paikallis-/etäohjaus-sovellustoiminto 54

2.3 Ohjattu Multi-Step-nopeussovellustoiminto 55

2.4 Ohjattu PID-säätösovellustoiminto 56

2.5 Ohjattu erikoiskäyttösovellustoiminto 58

2.6 Ohjattu moottoripotentiometri-sovellustoiminto 59

2.7 Ohjattu monipumpputoiminto 60

2.8 Ohjattu Fire Mode -asetustoiminto 62

3 Käyttöliittymät 63

3.1 Siirtyminen paneelissa 63

3.2 Graafisen paneelin käyttö 65

3.2.1 Arvojen muokkaaminen 65

3.2.2 Vian kuittaaminen 68

3.2.3 FUNCT-painike 68

3.2.4 Parametrien kopioiminen 72

3.2.5 Parametrien vertaaminen 73

3.2.6 Ohjetekstit 75

3.2.7 Suosikit-valikon käyttäminen 76

3.3 Tekstipaneelin käyttö 76

3.3.1 Arvojen muokkaaminen 77

3.3.2 Vian kuittaaminen 78

3.3.3 FUNCT-painike 78

3.4 Valikkorakenne 82

3.4.1 Nopea käyttöönotto 83

3.4.2 Valvonta 83

3.5 VACON® Live 85

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 8 SISÄLLYS

4 Valvontavalikko 86

4.1 Valvontavalikko 86

4.1.1 Monivalvonta 86

4.1.2 Trendikäyrä 87

4.1.3 Perus 90

4.1.4 I/O 92

4.1.5 Lämpötilatulot 92

4.1.6 Lisävalvonnat ja kehittyneet valvonnat 93

4.1.7 Ajastintoimintojen valvonta 94

4.1.8 PID-säätimen valvonta 96

4.1.9 Ulkoisen PID-säätimen valvonta 97

4.1.10 Monipumpputoimintojen valvonta 97

4.1.11 Huoltolaskurit 98

4.1.12 Kenttäväylän prosessidatan valvonta 98

5 Parametrivalikko 99

5.1 Ryhmä 3.1: Moottorin asetukset 99

5.2 Ryhmä 3.2: Käynnistys- ja pysäytysasetukset 104

5.3 Ryhmä 3.3: Viittaukset 106

5.4 Ryhmä 3.4: Ramppi- ja jarruasetukset 112

5.5 Ryhmä 3.5: I/O-määritykset 114

5.6 Ryhmä 3.6: Kenttäväylädatan kartoitus. 127

5.7 Ryhmä 3.7: Estotaajuudet. 128

5.8 Ryhmä 3.8: Valvonta 129

5.9 Ryhmä 3.9: Suojaukset 130

5.10 Ryhmä 3.10: Automaattinen viankuittaus 136

5.11 Ryhmä 3.11: Sovelluksen asetukset 137

5.12 Ryhmä 3.12: Ajastintoiminnot 138

5.13 Ryhmä 3.13: PID-säädin 140

5.14 Ryhmä 3.14: Ulkoinen PID-säädin 152

5.15 Ryhmä 3.15: Monipumpputoiminto 156

5.16 Ryhmä 3.16: Huoltolaskurit 157

5.17 Ryhmä 3.17: Fire Mode 158

5.18 Ryhmä 3.18: Moottorin esilämmityksen parametrit. 159

5.19 Ryhmä 3.19: Lohkojen ohjelmointi 159

5.20 Ryhmä 3.20: Mekaaninen jarru 160

5.21 Ryhmä 3.21: Pumpun ohjaus 161

5.22 Ryhmä 3.22: Yliaaltosuodattimen lisäasetukset 162

6 Viat ja tiedot -valikko 163

6.1 Aktiiviset viat 163

6.2 Kuittaa viat 163

6.3 Vikahistoria 163

6.4 Laskurit 163

6.5 Väliaikalaskurit 165

6.6 Ohjelmistotiedot 166

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SISÄLLYS VACON · 9

7 I/O ja laitteisto -valikko 167

7.1 Perus I/O 167

7.2 Lisäkorttipaikat 169

7.3 Reaaliaikakello 170

7.4 Teho-osan asetukset 170

7.5 Ohjauspaneeli 172

7.6 Kenttäväylä 172

8 Käyttäjän asetukset, suosikkiasetukset ja käyttäjätason valikot 177

8.1 Käyttäjän tiedot 177

8.1.1 Parametrien automaattinen tallennus 178

8.2 Suosikit 178

8.2.1 Kohteen lisääminen suosikkeihin 179

8.2.2 Kohteen poistaminen suosikeista 179

8.3 Käyttäjäryhmät 180

8.3.1 Käyttäjäryhmien käyttäjäkoodin muuttaminen 181

9 Valvonta-arvojen kuvaukset 183

9.1 Monivalvonta 183

9.2 Perus 184

9.3 I/O 185

9.4 Lämpötilatulot 186

9.5 Lisävalvonnat ja kehittyneet valvonnat 187

9.6 Ajastintoiminnot 188

9.7 PID-säädin 189

9.8 Ulkoinen PID-säädin 190

9.9 Monipumpputoiminto 190

9.10 Huoltolaskurit 190

9.11 Kenttäväylädata 191

10 Parametrikuvaukset 196

10.1 Trendikäyrä 196

10.2 Moottorin asetukset 197

10.2.1 Moottorin arvokilven parametrit. 197

10.2.2 Moottorin ohjausparametrit 198

10.2.3 Moottorien raja-arvot 203

10.2.4 Open loop ‑parametrit 204

10.2.5 I/f-käynnistys-toiminto 208

10.2.6 Momenttistabilaattoritoiminto 209

10.2.7 Kehittynyt anturiton ohjaus 210

10.3 Käynnistys- ja pysäytysasetukset 213

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 10 SISÄLLYS

10.4 Ohjeet 222

10.4.1 Taajuusohje 222

10.4.2 Momenttiohje 223

10.4.3 Open Loop -momenttiohjaus 226

10.4.4 Anturittoman momenttiohjauksen lisäasetukset 226

10.4.5 Vakionopeudet 226

10.4.6 Moottoripotentiometrin parametrit 230

10.4.7 Ohjaussauvan parametrit 231

10.4.8 Ryömintäparametrit 233

10.5 Ramppi- ja jarruasetukset 235

10.5.1 Rampin 1 235

10.5.2 Rampin 2 236

10.5.3 Käynnistyksen magnetointi 237

10.5.4 DC-jarrutus 237

10.5.5 Vuojarrutus 237

10.6 I/O-määritykset 238

10.6.1 Digitaali- ja analogiatulojen ohjelmointi 238

10.6.2 Ohjelmoitavien tulojen oletustoiminnot 248

10.6.3 Digitaalitulot 248

10.6.4 Analogiatulot 254

10.6.5 Digitaalilähdöt 259

10.6.6 Analogialähdöt 263

10.7 Kenttäväylädatan määritys 267

10.8 Estotaajuudet. 268

10.9 Valvonta 270

10.10 Suojaukset 270

10.10.1 Yleinen 270

10.10.2 Moottorin lämpösuojaukset 272

10.10.3 Moottorin jumisuojaus 276

10.10.4 Alikuormitussuojaus 278

10.10.5 Pikapysäytys. 280

10.10.6 Lämpötilatulon vika 281

10.10.7 Analogiatulon alarajasuojaus 283

10.10.8 Käyttäjän määrittämä vika 1 284

10.10.9 Käyttäjän määrittämä vika 2 284

10.11 Automaattinen viankuittaus 284

10.12 Sovelluksen asetukset 286

10.13 Ajastintoiminnot 287

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SISÄLLYS VACON · 11

10.14 PID-säädin 292

10.14.1 Perusasetukset 292

10.14.2 Asetusarvot 293

10.14.3 Takaisinkytkentä 295

10.14.4 Myötäkytkentä 295

10.14.5 Lepotila 297

10.14.6 Takaisinkytkennän valvonta 298

10.14.7 Painehäviön kompensointi 300

10.14.8 Pehmotäyttö 301

10.14.9 Syöttöpaineen valvonta. 303

10.14.10 Jäätymisenesto 305

10.15 Ulkoinen PID-säädin 306

10.16 Monipumpputoiminto 307

10.16.1 Ylipaineen valvonta 314

10.17 Huoltolaskurit 315

10.18 Fire Mode 316

10.19 Moottorin esilämmitystoiminto 319

10.20 Lohkojen ohjelmointi 320

10.21 Mekaaninen jarru 320

10.22 Pumpun ohjaus 324

10.22.1 Automaattinen puhdistus 324

10.22.2 Paineen ylläpitopumppu 325

10.22.3 Siemenvesipumppu 327

10.23 Yliaaltosuodattimen lisäasetukset 328

11 Vianetsintä 329

11.1 Vika tulee näkyviin 329

11.1.1 Kuittaaminen kuittauspainikkeella 329

11.1.2 Kuittaaminen graafisen paneelin parametrilla 329

11.1.3 Kuittaaminen tekstipaneelin parametrilla 330

11.2 Vikahistoria 331

11.2.1 Vikahistorian tarkasteleminen graafisessa paneelissa 331

11.2.2 Vikahistorian tarkasteleminen tekstipaneelissa 332

11.3 Vikakoodit 334

11.4 Laskurit 349

11.4.1 Käyttöaikalaskuri 349

11.4.2 Käytön väliaikalaskuri 349

11.4.3 Käyntiaikalaskuri 350

11.4.4 Virran päälläoloajan laskuri 350

11.4.5 Energialaskuri 351

11.4.6 Energian väliaikalaskuri 352

12 Liite 1 354

12.1 Eri sovellusten parametrien oletusarvot 354

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

A B C

I

H D

G F E

VACON · 12 PIKAOPAS

1 PIKAOPAS

1.1 OHJAUSPANEELI JA PANEELI

Ohjauspaneeli toimii linkkinä taajuusmuuttajan ja käyttäjän välillä. Ohjauspaneelin avulla säädetään moottorin nopeutta ja seurataan taajuusmuuttajan tilaa. Lisäksi voit asettaa taajuusmuuttajan parametrit.

Kuva 1: Paneelin painikkeet

A. BACK/RESET-painike. Tällä painikkeella

voit palata takaisinpäin valikossa,

poistua muokkaustilasta tai kuitata vian. B. Ylänuolipainike. Tällä painikkeella voit

selata valikkoa ylöspäin ja suurentaa

arvoa. C. FUNCT-painike. Tällä painikkeella voit

muuttaa moottorin pyörimissuuntaa,

käyttää ohjaussivua ja vaihtaa

ohjauspaikan. Lisätietoja on kohdassa 3

Käyttöliittymät.

D. Oikea nuolipainike. E. Käynnistyspainike (Start). F. Alanuolipainike. Tällä painikkeella voit

selata valikkoa alaspäin ja pienentää

arvoa. G. Pysäytyspainike (Stop). H. Vasen nuolipainike. Tällä painikkeella

voit siirtää kohdistinta vasemmalle. I. OK-painike. Tällä painikkeella voit siirtyä

valitulle tasolle tai valittuun kohteeseen

ja vahvistaa valinnan.

1.2 PANEELIT

Laitteen paneeli voi olla graafinen paneeli tai tekstipaneeli. Ohjauspaneelissa on aina sama näppäimistö ja samat painikkeet.

Nämä tiedot näkyvät paneelissa.

Moottorin ja taajuusmuuttajan tila.

•

Moottorin ja taajuusmuuttajan viat.

•

Sijaintisi valikkorakenteessa.

•

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

Main Menu

A B C D E

F

H

G

Quick Setup

( 17 )

Monitor

( 5 )

Parameters

( 12 )

M1ID:

A B

F

C

D

E

PIKAOPAS VACON · 13

Kuva 2: Graafinen paneeli

A. Ensimmäinen tilakenttä: SEIS/KÄY B. Moottorin pyörimissuunta C. Toinen tilakenttä: VALMIS / EI VALMIS /

VIKA

F. Sijaintikenttä: parametrin tunnus ja

nykyinen sijainti valikossa G. Valittu ryhmä tai kohde H. Kohteiden lukumäärä ryhmässä

D. Hälytyskenttä: HÄLYTYS/E. Ohjauspaikkakenttä: PC / I/O /

PANEELI / KENTTÄVÄYLÄ

Kuva 3: Tekstipaneeli. Jos teksti on liian pitkä näyttöön, järjestelmä vierittää sen paneelissa automaattisesti.

A. Tilan merkkivalot B. Hälytyksen ja vian ilmaisimet C. Nykyisen sijainnin ryhmän tai kohteen

nimi

1.3 ENSIMMÄINEN KÄYNNISTYS

Ohjatut asetukset ‑toiminto kehottaa antamaan tiedot, joita taajuusmuuttaja tarvitsee voidakseen ohjata toimintoja.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

D. Nykyinen sijainti valikossa E. Ohjauspaikan merkkivalot F. Pyörimissuunnan merkkivalot

1

VACON · 14 PIKAOPAS

1 Kielivalinta (P6.1) Valinta on erilainen eri kielipaketeissa.

Kesäaika* (P5.5.5)

Venäjä

2

3 Aika* (P5.5.2) hh:mm:ss

4 Vuosi* (P5.5.4) vvvv

5 Päivämäärä* (P5.5.3) pp.kk.

US EU POIS

* Nämä vaiheet tulevat näkyviin, jos akku on asennettuna.

Käynnistä Ohjatut asetukset?

6

Kyllä Ei

Jos haluat asettaa parametrien arvot manuaalisesti, valitse Ei ja paina OK-painiketta.

10

11

12

13

Valitse sovellus (P1.2 Sovellus, ID 212)

Vakio Paikallisohjaus/etäohjaus

7

Aseta parametrin P3.1.2.2. (Moottorin tyyppi) arvo

8

9

vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.1. (Moottorin nimellisjännite) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.2. (Moottorin nimellistaajuus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.3. (Moottorin nimellisnopeus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.4 (Moottorin nimellisvirta) arvo.

Aseta parametrin P3.1.1.5 (Moottorin tehokerroin) arvo.

Multi-Step-nopeus PID-ohjaus Erikoiskäyttö Moottoripotentiometri

Kestomagneettimoottori Induktiomoottori Reluktanssimoottori

Alue: Vaihtelee

Alue: 8,00–320,00 Hz

Alue: 24...19200

Alue: Vaihtelee

Alue: 0.30-1.00

Jos moottorityypiksi valitaan Induktiomoottori, seuraava vaihe tulee näkyviin. Jos valinta on Kestomagneettimoottori, parametrin P3.1.1.5 (Moottorin tehokerroin) arvoksi asetetaan 1,00 ja Ohjatut asetukset ‑toiminto siirtyy suoraan vaiheeseen 14.

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 15

14 Aseta parametrin P3.3.1.1 (Minimitaajuusohje) arvo. Alue: 0,00–P3.3.1.2 Hz

15

16 Aseta parametrin P3.4.1.2 (Kiihdytysaika 1) arvo. Alue: 0,1–300,0 s

17 Aseta parametrin P3.4.1.3 (Hidastusaika 1) arvo. Alue: 0,1–300,0 s

18

Aseta parametrin P3.3.1.2 (Maksimitaajuusohje) arvo.

Käynnistä ohjattu sovellustoiminto?

Alue: P3.3.1.1–320,00 Hz

Kyllä Ei

Jos haluat jatkaa ohjatun sovellustoiminnon käyttöä, valitse Kyllä ja paina OK-painiketta. Ohjattujen sovellustoimintojen kuvaukset ovat luvussa 2 Ohjatut toiminnot.

Kun olet tehnyt nämä valinnat, Ohjatut asetukset ‑toiminto on valmis. Voit aloittaa Ohjatut asetukset ‑toiminnon uudelleen kahdella tavalla: Siirry parametriin P6.5.1 (Palauta oletusasetukset) tai parametriin B1.1.2 (Ohjatut asetukset). Aseta sitten arvoksi Aktiivinen.

1.4 SOVELLUSTEN KUVAUKSET

Parametrin P1.2 (Sovellus) avulla voit valita taajuusmuuttajan käyttötarkoituksen. Heti, kun parametrin P1.2 arvoa muutetaan, parametriryhmät saavat valmiiksi asetetut arvonsa.

1.4.1 VAKIOSOVELLUS

Voit käyttää vakiosovellusta nopeudensäätösovelluksissa, joissa ei tarvita erityisominaisuuksia (esimerkiksi pumpuissa, puhaltimissa tai kuljettimissa).

Taajuusmuuttajaa voidaan ohjata paneelin, kenttäväylän tai riviliitinten välityksellä. Riviliitinohjauksessa taajuusmuuttajan taajuusohjesignaali kytketään joko liittimeen AI1 (0–

10 V) tai AI2 (4–20 mA). Kytkentä vaihtelee signaalin tyypin mukaan. Käytettävissä on myös kolme vakionopeusohjetta. Voit aktivoida ne liittimien DI4 ja DI5 avulla. Taajuusmuuttajan käynnistys- ja pysäytyssignaalit on kytketty liittimiin DI1 (käynnistys eteenpäin) ja DI2 (käynnistys taaksepäin).

Kaikki taajuusmuuttajan lähdöt voidaan määrittää vapaasti sovelluksissa. Peruslaajennuskortissa on käytettävissä yksi analogialähtö (Lähtötaajuus) ja kolme relelähtöä (Käy, Vika, Valmis).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

DI4

DI5

**)

*)

Modbus RTU, N2, BACnet

1

6

2

3

4

5

18

19

30

12

7

13

8

9

10

14

15

16

21

22

23

11

17

A

B

24

25

26

32

33

28

29

DI4

DI5

mA

VIKA

KÄY

AO1-

GND

DI1 DI2 DI3

DI4

DI5

DI6

RO1/1 NC RO1/2 CM RO1/3 NO

CM

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Vakiolaajennuskortti

Liitin Signaali Kuvaus

+10 Vref

AI1+

AI1-

AI2+

AI2-

24 Vout

Ohjausjännitelähtö

Analogiatulo 1 +

Analogiatulo 1 -

Analogiatulo 2 +

Analogiatulo 2 -

24 V:n apujännite

I/O maa Digitaalitulo 1

Digitaalitulo 2

Digitaalitulo 3

Digitaalitulo 4

Digitaalitulo 5

Digitaalitulo 6

Yhteinen tuloille DI1–DI6

24 V:n apujännite

I/O maa

Analogialähtö 1 +

Analogialähtö 1 -

VALMIS

Sarjaväylä, negatiivinen

Sarjaväylä, positiivinen

Relelähtö 1

Relelähtö 2

Relelähtö 3

VIKA

Vian kuittaus

AO1+

Taajuusohje (oletusarvo 0–10 V)

Taajuusohje (oletusarvo 4–20 mA)

Käy eteen

Käy taakse

Ulkoinen vika

Taaj.ohje

Auki Kiinni Auki Kiinni

Auki Auki Kiinni Kiinni

Analogiatulo 1 Vakionopeus 1 Vakionopeus 2 Vakionopeus 3

Lähtötaajuus (0–20 mA)

+24 Vin

24 Vout

24 V:n aputulojännite

Viitepotentiometri 1–10 kΩ

TI1+ TI1-

Termistoritulo

VACON · 16 PIKAOPAS

Kuva 4: Vakiosovelluksen oletusohjausliitännät

* = Käytettävissä vain VACON® 100 X ‑mallissa.

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

A

B

C

PIKAOPAS VACON · 17

** = VACON® 100 X ‑mallin DIP-kytkimien määritykset ovat VACON® 100 X asennusoppaassa.

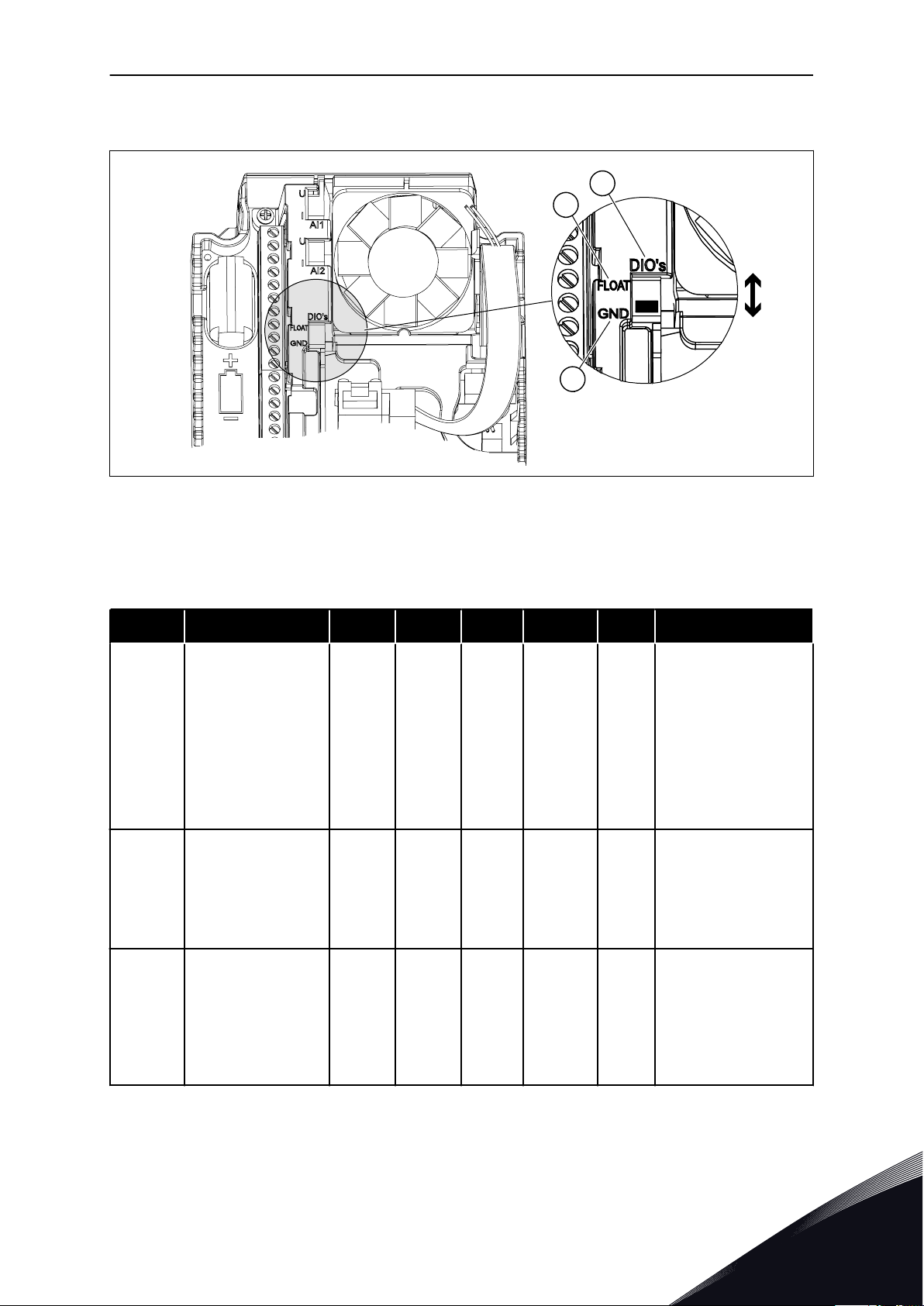

Kuva 5: DIP-kytkin

A. Digitaalitulon DIP-kytkin

C. Kytketty maahan (oletus)

B. Kelluva

Taulukko 2: M1.1 Ohjatut toiminnot

Indeksi Parametri Min. Maks. Yks. Oletus ID Kuvaus

0 = Ei aktiivinen 1 = Aktiivinen

1.1.1 Ohjatut asetukset 0 1 0 1170

1.1.3

1.1.4

Ohjattu monipump-

putoiminto

Ohjattu Fire Mode -

asetustoiminto

0 1 0 1671

0 1 0 1672

Voit käynnistää Ohjatut asetukset ‑toiminnon valitsemalla arvoksi Aktiivinen (katso luku

1.3 Ensimmäinen käynnistys).

Voit käynnistää ohjatun monipumpputoiminnon valitsemalla arvoksi Aktiivinen (katso luku

2.7 Ohjattu monipumpputoiminto).

Voit käynnistää ohjatun Fire Mode ‑asetustoiminnon valitsemalla arvoksi Aktiivinen (katso luku 2.8 Ohjattu

Fire Mode -asetustoiminto).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 18 PIKAOPAS

Taulukko 3: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakio 1= Paikallisohjaus/ etäohjaus

1.2 Sovellus 0 5 0 212

1.3 Minimitaajuusohje 0.00 P1.4 Hz 0.0 101

2 = Multi-Step-nopeus 3 = PID-säätö 4 = Erikoiskäyttö 5 = Moottoripotentiometri

1.4 Maksimitaajuusohje P1.3 320.0 Hz

1.5 Kiihdytysaika 1 0.1 300.0 s 5.0 103

1.6 Hidastusaika 1 0.1 300.0 s 5.0 104

1.7 Moottorin virtaraja IH * 0,1 I

1.8 Moottorin tyyppi 0 2 0 650

1.9

1.10

Moottorin nimellis-

jännite

Moottorin nimellis-

taajuus

Vaihte-

lee

8.0 320.0 Hz 50 / 60 111

S

Vaihte-

lee

A Vaihtelee 107

V Vaihtelee 110

50.0 /

60.0

102

0 = Induktiomoottori 1 = Kestomagneettimoottori 2 = Reluktanssimoottori

Katso arvo Un moottorin arvokilvestä.

HUOMAUTUS!

Selvitä, onko moottorin kytkentä kolmiovai tähtityyppinen.

Katso arvo fn moottorin arvokilvestä.

1

1.11

1.12

1.13

1.14

Moottorin nimellis-

nopeus

Moottorin nimellis-

virta

Moottorin tehoker-

roin

Energiankäytön opti-

mointi

24 19200 rpm Vaihtelee 112

IH * 0,1 IH * 2 A Vaihtelee 113

0.30 1.00 Vaihtelee 120

0 1 0 666

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Katso arvo nn moottorin arvokilvestä.

Katso arvo In moottorin arvokilvestä.

Katso tämä arvo moottorin arvokilvestä.

0 = Ei käytössä 1 = Käytössä

PIKAOPAS VACON · 19

Taulukko 3: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

1.15 ID ajo 0 2 0 631

1.16 Käynnistysmuoto 0 1 0 505

1.17 Pysäytystoiminto 0 1 0 506

1.18

1.19

Automaattinen vian-

kuittaus

Vaste ulkoiseen

vikaan

0 1 0 731

0 3 2 701

0 = Ei käytössä 1 = Pysäytettynä 2 = Pyörii

0 = Rampilla 1 = Vauhtikäynnistys

0 = Vapaasti pyörien 1 = Rampilla

0 = Ei käytössä 1 = Käytössä

0 = Ei käytössä 1 = Hälytys 2 = Vika (pysäytys pikapysäytystavalla) 3 = Vika (pysäytys vapaasti pyörien)

1.20

1.21 Etäohjauspaikka 0 1 0 172

Analogiatulovian

vaste

0 5 0 700

0 = Ei käytössä 1 = Hälytys 2 = Hälytys + vian vakiotaajuus (P3.9.1.13) 3 = Hälytys + edellinen taajuus 4 = Vika (pysäytys pikapysäytystavalla) 5 = Vika (pysäytys vapaasti pyörien)

0 = I/O-ohjaus 1 = Kenttäväyläohjaus

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 20 PIKAOPAS

Taulukko 3: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakionopeus 0 1 = Paneelin ohjearvo 2 = Kenttäväylä 3 = AI1 4 = AI2 5 = AI1 + AI2 6 = PID-ohjearvo 7 = Moottoripotentiometri 8 = Ohjaussauvan ohjearvo 9 = Ryömintäohje 10 = Lohkon 1 lähtö 11 = Lohkon 2 lähtö 12 = Lohkon 3 lähtö 13 = Lohkon 4 lähtö 14 = Lohkon 5 lähtö 15 = Lohkon 6 lähtö 16 = Lohkon 7 lähtö 17 = Lohkon 8 lähtö 18 = Lohkon 9 lähtö 19 = Lohkon 10 lähtö

1.22

I/O-ohjearvopaikan A

valinta

0 9 5 117

1.23

1.24

1.25 AI1 signaalialue 0 1 0 379

1.26 AI2-signaalialue 0 1 1 390

1.27 RO1 toiminto 0 61 2 11001 Katso P3.5.3.2.1.

1.28 RO2 toiminto 0 56 3 11004 Katso P3.5.3.2.1.

1.29 RO3 toiminto 0 56 1 11007 Katso P3.5.3.2.1.

1.30 AO1 toiminto 0 31 2 10050 Katso P3.5.4.1.1.

Paneelin ohjearvon

valinta

Kenttäväyläohjear-

von valinta

0 9 1 121

0 9 2 122

Katso P1.22.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 21

Taulukko 4: M1.31 Vakio

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

1.31.1 Vakionopeus 1 P1.3 P1.4 Hz 10.0 105

1.31.2 Vakionopeus 2 P1.3 P1.4 Hz 15.0 106

1.31.3 Vakionopeus 3 P1.3 P1.4 Hz 20.0 126

1.4.2 PAIKALLIS-/ETÄOHJAUSSOVELLUS

Paikallis-/etäohjaussovellusta käytetään esimerkiksi silloin, kun täytyy siirtyä kahden ohjauspaikan välillä.

Voit siirtyä paikallisen ohjauspaikan ja etäohjauspaikan välillä digitaalitulon DI6 avulla. Kun etäohjaus on käytössä, voit antaa Käy/Seis-komentoja joko kenttäväylän välityksellä tai riviliittimistä (DI1 ja DI2). Kun paikallisohjaus on käytössä, voit antaa Käy/Seis-komentoja paneelista.

Voit jokaisessa ohjauspaikassa valita taajuusohjeen paneelin, kenttäväylän tai riviliitinten (AI1 tai AI2) avulla.

Kaikki taajuusmuuttajan lähdöt voidaan määrittää vapaasti sovelluksissa. Peruslaajennuskortissa on käytettävissä yksi analogialähtö (Lähtötaajuus) ja kolme relelähtöä (Käy, Vika, Valmis).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

6

2

3

4

5

18

19

30

12

7

13

8

9

10

14

15

16

21

22

23

11

17

A

B

24

25

26

32

33

Modbus RTU, N2, BACnet

28

29

*)

**)

mA

VIKA

KÄY

Analogialähtö 1 -

24 V:n

aputulojännite

24 V:n apujännite

I/O Maa

Digitaalitulo 1 Digitaalitulo 2

Digitaalitulo 3

Digitaalitulo 4

Digitaalitulo 5

Digitaalitulo 6

RO1/1 NC RO1/2 CM RO1/3 NO

Yhteinen tuloille DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Vakiolaajennuskortti

Liitin Signaali Kuvaus

+10 Vref

AI1+

AI1-

AI2+

AI2-

24 V:n lähtö

Ohjausjännitelähtö

Analogiatulo 1 +

Analogiatulo 1 -

Analogiatulo 2 +

Analogiatulo 2 -

24 V:n apujännite

AO1+

Lähtötaajuus

(0–20 mA)

KÄY

VIKA

VALMIS

Sarjaväylä, negatiivinen

Sarjaväylä, positiivinen

Relelähtö 1

Relelähtö 2

Relelähtö 3

Analogialähtö 1 +

+24 V:n tulo

DI4

DI5

DI6

DI1

DI2

DI3

GND

CM

Ohjearvopo-

tentiometri

1–10 000 Ω

AO1-/GND

Etäohjaus (4…20 mA)

PAIKALLISOHJAUS: Taajuusohje (oletusarvo: 0–10 V)

ETÄOHJAUS: Taajuusohje (oletusarvo: 4–20 mA)

ETÄOHJAUS: Käy eteen ETÄOHJAUS: Käy taakse

Ulkoinen vika

PAIKALLISOHJAUS: Käy eteen

PAIKALLISOHJAUS: Käy taakse

PAIKALLIS-/ETÄOHJAUKSEN valinta

Etäohjaus, maa

Etäohjaus

(+24 V)

Termistoritulo

TI1+ TI1-

VACON · 22 PIKAOPAS

Kuva 6: Paikallis-/etäohjaussovelluksen oletusohjausliitännät

* = Käytettävissä vain VACON® 100 X ‑mallissa.

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

A

B

C

PIKAOPAS VACON · 23

** = VACON® 100 X ‑mallin DIP-kytkimien määritykset ovat VACON® 100 X asennusoppaassa.

Kuva 7: DIP-kytkin

A. Digitaalitulon DIP-kytkin

C. Kytketty maahan (oletus)

B. Kelluva

Taulukko 5: M1.1 Ohjatut toiminnot

Indeksi Parametri Min. Maks. Yks. Oletus ID Kuvaus

0 = Ei aktiivinen 1 = Aktiivinen

1.1.1 Ohjatut asetukset 0 1 0 1170

1.1.3

1.1.4

Ohjattu monipump-

putoiminto

Ohjattu Fire Mode -

asetustoiminto

0 1 0 1671

0 1 0 1672

Voit käynnistää Ohjatut asetukset ‑toiminnon valitsemalla arvoksi Aktiivinen (katso luku

1.3 Ensimmäinen käynnistys).

Voit käynnistää ohjatun monipumpputoiminnon valitsemalla arvoksi Aktiivinen (katso luku

2.7 Ohjattu monipumpputoiminto).

Voit käynnistää ohjatun Fire Mode ‑asetustoiminnon valitsemalla arvoksi Aktiivinen (katso luku 2.8 Ohjattu

Fire Mode -asetustoiminto).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 24 PIKAOPAS

Taulukko 6: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakio 1= Paikallisohjaus/ etäohjaus

1.2 Sovellus 0 5 1 212

1.3 Minimitaajuusohje 0.00 P1.4 Hz 0.0 101

2 = Multi-Step-nopeus 3 = PID-säätö 4 = Erikoiskäyttö 5 = Moottoripotentiometri

1.4 Maksimitaajuusohje P1.3 320.0 Hz

1.5 Kiihdytysaika 1 0.1 300.0 s 5.0 103

1.6 Hidastusaika 1 0.1 300.0 s 5.0 104

1.7 Moottorin virtaraja IH * 0,1 I

1.8 Moottorin tyyppi 0 2 0 650

1.9

1.10

Moottorin nimellis-

jännite

Moottorin nimellis-

taajuus

Vaihte-

lee

8.0 320.0 Hz 50 / 60 111

S

Vaihte-

lee

A Vaihtelee 107

V Vaihtelee 110

50.0 /

60.0

102

0 = Induktiomoottori 1 = Kestomagneettimoottori 2 = Reluktanssimoottori

Katso arvo Un moottorin arvokilvestä.

HUOMAUTUS!

Selvitä, onko moottorin kytkentä kolmiovai tähtityyppinen.

Katso arvo fn moottorin arvokilvestä.

1

1.11

1.12

1.13

1.14

Moottorin nimellis-

nopeus

Moottorin nimellis-

virta

Moottorin tehoker-

roin

Energiankäytön opti-

mointi

24 19200 rpm Vaihtelee 112

IH * 0,1 IH * 2 A Vaihtelee 113

0.30 1.00 Vaihtelee 120

0 1 0 666

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Katso arvo nn moottorin arvokilvestä.

Katso arvo In moottorin arvokilvestä.

Katso tämä arvo moottorin arvokilvestä.

0 = Ei käytössä 1 = Käytössä

PIKAOPAS VACON · 25

Taulukko 6: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

1.15 ID ajo 0 2 0 631

1.16 Käynnistysmuoto 0 1 0 505

1.17 Pysäytystoiminto 0 1 0 506

1.18

1.19

Automaattinen vian-

kuittaus

Vaste ulkoiseen

vikaan

0 1 0 731

0 3 2 701

0 = Ei käytössä 1 = Pysäytettynä 2 = Pyörii

0 = Rampilla 1 = Vauhtikäynnistys

0 = Vapaasti pyörien 1 = Rampilla

0 = Ei käytössä 1 = Käytössä

0 = Ei käytössä 1 = Hälytys 2 = Vika (pysäytys pikapysäytystavalla) 3 = Vika (pysäytys vapaasti pyörien)

1.20

1.21 Etäohjauspaikka 0 1 0 172

Analogiatulovian

vaste

0 5 0 700

0 = Ei käytössä 1 = Hälytys 2 = Hälytys + vian vakiotaajuus (P3.9.1.13) 3 = Hälytys + edellinen taajuus 4 = Vika (pysäytys pikapysäytystavalla) 5 = Vika (pysäytys vapaasti pyörien)

0 = I/O-ohjaus 1 = Kenttäväyläohjaus

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 26 PIKAOPAS

Taulukko 6: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakionopeus 0 1 = Paneelin ohjearvo 2 = Kenttäväylä 3 = AI1 4 = AI2 5 = AI1 + AI2 6 = PID-ohjearvo 7 = Moottoripotentiometri 8 = Ohjaussauvan ohjearvo 9 = Ryömintäohje 10 = Lohkon 1 lähtö 11 = Lohkon 2 lähtö 12 = Lohkon 3 lähtö 13 = Lohkon 4 lähtö 14 = Lohkon 5 lähtö 15 = Lohkon 6 lähtö 16 = Lohkon 7 lähtö 17 = Lohkon 8 lähtö 18 = Lohkon 9 lähtö 19 = Lohkon 10 lähtö

1.22

I/O-ohjearvopaikan A

valinta

0 9 3 117

1.23

1.24

1.25 AI1 signaalialue 0 1 0 379

1.26 AI2-signaalialue 0 1 1 390

1.27 RO1 toiminto 0 61 2 11001 Katso P3.5.3.2.1.

1.28 RO2 toiminto 0 56 3 11004 Katso P3.5.3.2.1.

1.29 RO3 toiminto 0 56 1 11007 Katso P3.5.3.2.1.

1.30 AO1 toiminto 0 31 2 10050 Katso P3.5.4.1.1.

Paneelin ohjearvon

valinta

Kenttäväyläohjear-

von valinta

0 9 1 121

0 9 2 122

Katso P1.22.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 27

Taulukko 7: M1.32 Paik/kauko

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

1.32.1

1.32.2 Pakota ohjaus I/O B

1.32.3

1.32.4 Ohjaussignaali 1 B

1.32.5 Ohjaussignaali 2 B

1.32.6 Pakota paneeliohjaus

1.32.7

I/O-ohjearvopaikan B

valinta

Pakota taajuusohje

I/O B

Pakota kenttäväylä-

ohjaus

1 20 4 131

DigIN

paikka A.6425

DigIN

paikka A.6343

DigIN

paikka A.4423

DigIN

paikka A.5424

DigIN

paikka A.1410

DigIN

paikka

0.1

411

Katso P1.22.

CLOSED = Pakota ohjauspaikaksi I/O B.

CLOSED = I/O-ohjeen B parametri (P1.32.1) määrittää käytettävän taajuusohjeen.

1.32.8 Ulkoinen vika (kiinni)

1.32.9 Vian kuittaus (kiinni)

DigIN

paikka A.3405

DigIN

paikka

0.1

414

OPEN = OK CLOSED = Ulkoinen vika

Kun arvo on CLOSED, kaikki aktiiviset viat nollautuvat.

1.4.3 MULTI-STEP-NOPEUSSOVELLUS

Voit käyttää Multi-Step-nopeussovellusta prosesseissa, joissa tarvitaan useita erilaisia vakionopeuksia (esimerkiksi testipenkeissä).

Voit käyttää 1 + 7 ‑taajuusohjemallia: yksi perusohje (AI1 tai AI2) ja 7 esiasetettua ohjetta. Valitse vakionopeusohjeet digitaalisignaalien DI4, DI5 ja DI6 avulla. Jos mikään näistä

tuloista ei ole aktiivinen, taajuusohje poistetaan analogiatulosta (AI1 tai AI2). Käy/Seiskomennot annetaan riviliittimen (DI1 ja DI2) kautta.

Kaikki taajuusmuuttajan lähdöt voidaan määrittää vapaasti sovelluksissa. Peruslaajennuskortissa on käytettävissä yksi analogialähtö (Lähtötaajuus) ja kolme relelähtöä (Käy, Vika, Valmis).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

DI4 DI5

1

DI6

0 0 0

0 0

1

0

0 1

1

0

0 0 1

1

6

2

3

4

5

18

19

30

12

7

13

8

9

10

14

15

16

21

22

23

11

17

A

B

24

25

26

32

33

Modbus RTU, N2, BACnet

28

29

*)

**)

mA

VIKA

KÄY

Analogialähtö 1 -

24 V:n

aputulojännite

24 V:n apujännite

I/O Maa

Digitaalitulo 1 Digitaalitulo 2

Digitaalitulo 3

Digitaalitulo 4

Digitaalitulo 5

Digitaalitulo 6

RO1/1 NC RO1/2 CM RO1/3 NO

Yhteinen tuloille DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Vakiolaajennuskortti

Liitin Signaali Kuvaus

+10 Vref

AI1+

AI1-

AI2+

AI2-

24 V:n lähtö

Ohjausjännitelähtö

Analogiatulo 1 +

Analogiatulo 1 -

Analogiatulo 2 +

Analogiatulo 2 -

24 V:n apujännite

AO1+

Lähtötaajuus

(0–20 mA)

KÄY

VIKA

VALMIS

Sarjaväylä, negatiivinen

Sarjaväylä, positiivinen

Relelähtö 1

Relelähtö 2

Relelähtö 3

Analogialähtö 1 +

+24 V:n tulo

DI4

DI5

DI6

DI1

DI2

DI3

GND

CM

Taajuusohje

(oletusarvo 0–10 V)

Taajuusohje

(oletusarvo 4–20 mA)

Käy eteen

Käy taakse

Ulkoinen vika

Ohjearvopo-

tentiometri

1–10 000 Ω

AO1-

Analogiatulo Vakionopeus 1 Vakionopeus 2 Vakionopeus 3 Vakionopeus 4 Vakionopeus 5 Vakionopeus 6 Vakionopeus 7

Taaj.ohje

TI1+ TI1-

Termistoritulo

VACON · 28 PIKAOPAS

Kuva 8: Multi-Step-nopeussovelluksen oletusohjausliitännät

* = Käytettävissä vain VACON® 100 X ‑mallissa.

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

A

B

C

PIKAOPAS VACON · 29

** = VACON® 100 X ‑mallin DIP-kytkimien määritykset ovat VACON® 100 X asennusoppaassa.

Kuva 9: DIP-kytkin

A. Digitaalitulon DIP-kytkin

C. Kytketty maahan (oletus)

B. Kelluva

Taulukko 8: M1.1 Ohjatut toiminnot

Indeksi Parametri Min. Maks. Yks. Oletus ID Kuvaus

0 = Ei aktiivinen 1 = Aktiivinen

1.1.1 Ohjatut asetukset 0 1 0 1170

1.1.3

1.1.4

Ohjattu monipump-

putoiminto

Ohjattu Fire Mode -

asetustoiminto

0 1 0 1671

0 1 0 1672

Voit käynnistää Ohjatut asetukset ‑toiminnon valitsemalla arvoksi Aktiivinen (katso luku

1.3 Ensimmäinen käynnistys).

Voit käynnistää ohjatun monipumpputoiminnon valitsemalla arvoksi Aktiivinen (katso luku

2.7 Ohjattu monipumpputoiminto).

Voit käynnistää ohjatun Fire Mode ‑asetustoiminnon valitsemalla arvoksi Aktiivinen (katso luku 2.8 Ohjattu

Fire Mode -asetustoiminto).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 30 PIKAOPAS

Taulukko 9: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakio 1= Paikallisohjaus/ etäohjaus

1.2 Sovellus 0 5 2 212

1.3 Minimitaajuusohje 0.00 P1.4 Hz 0.0 101

2 = Multi-Step-nopeus 3 = PID-säätö 4 = Erikoiskäyttö 5 = Moottoripotentiometri

1.4 Maksimitaajuusohje P1.3 320.0 Hz

1.5 Kiihdytysaika 1 0.1 300.0 s 5.0 103

1.6 Hidastusaika 1 0.1 300.0 s 5.0 104

1.7 Moottorin virtaraja IH * 0,1 I

1.8 Moottorin tyyppi 0 2 0 650

1.9

1.10

Moottorin nimellis-

jännite

Moottorin nimellis-

taajuus

Vaihte-

lee

8.0 320.0 Hz 50 / 60 111

S

Vaihte-

lee

A Vaihtelee 107

V Vaihtelee 110

50.0 /

60.0

102

0 = Induktiomoottori 1 = Kestomagneettimoottori 2 = Reluktanssimoottori

Katso arvo Un moottorin arvokilvestä.

HUOMAUTUS!

Selvitä, onko moottorin kytkentä kolmiovai tähtityyppinen.

Katso arvo fn moottorin arvokilvestä.

1

1.11

1.12

1.13

1.14

Moottorin nimellis-

nopeus

Moottorin nimellis-

virta

Moottorin tehoker-

roin

Energiankäytön opti-

mointi

24 19200 rpm Vaihtelee 112

IH * 0,1 IH * 2 A Vaihtelee 113

0.30 1.00 Vaihtelee 120

0 1 0 666

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Katso arvo nn moottorin arvokilvestä.

Katso arvo In moottorin arvokilvestä.

Katso tämä arvo moottorin arvokilvestä.

0 = Ei käytössä 1 = Käytössä

PIKAOPAS VACON · 31

Taulukko 9: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

1.15 ID ajo 0 2 0 631

1.16 Käynnistysmuoto 0 1 0 505

1.17 Pysäytystoiminto 0 1 0 506

1.18

1.19

Automaattinen vian-

kuittaus

Vaste ulkoiseen

vikaan

0 1 0 731

0 3 2 701

0 = Ei käytössä 1 = Pysäytettynä 2 = Pyörii

0 = Rampilla 1 = Vauhtikäynnistys

0 = Vapaasti pyörien 1 = Rampilla

0 = Ei käytössä 1 = Käytössä

0 = Ei käytössä 1 = Hälytys 2 = Vika (pysäytys pikapysäytystavalla) 3 = Vika (pysäytys vapaasti pyörien)

1.20

1.21 Etäohjauspaikka 0 1 0 172

Analogiatulovian

vaste

0 5 0 700

0 = Ei käytössä 1 = Hälytys 2 = Hälytys + vian vakiotaajuus (P3.9.1.13) 3 = Hälytys + edellinen taajuus 4 = Vika (pysäytys pikapysäytystavalla) 5 = Vika (pysäytys vapaasti pyörien)

0 = I/O-ohjaus 1 = Kenttäväyläohjaus

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 32 PIKAOPAS

Taulukko 9: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakionopeus 0 1 = Paneelin ohjearvo 2 = Kenttäväylä 3 = AI1 4 = AI2 5 = AI1 + AI2 6 = PID-ohjearvo 7 = Moottoripotentiometri 8 = Ohjaussauvan ohjearvo 9 = Ryömintäohje 10 = Lohkon 1 lähtö 11 = Lohkon 2 lähtö 12 = Lohkon 3 lähtö 13 = Lohkon 4 lähtö 14 = Lohkon 5 lähtö 15 = Lohkon 6 lähtö 16 = Lohkon 7 lähtö 17 = Lohkon 8 lähtö 18 = Lohkon 9 lähtö 19 = Lohkon 10 lähtö

1.22

I/O-ohjearvopaikan A

valinta

0 9 5 117

1.23

1.24

1.25 AI1 signaalialue 0 1 0 379

1.26 AI2-signaalialue 0 1 1 390

1.27 RO1 toiminto 0 61 2 11001 Katso P3.5.3.2.1.

1.28 RO2 toiminto 0 56 3 11004 Katso P3.5.3.2.1.

1.29 RO3 toiminto 0 56 1 11007 Katso P3.5.3.2.1.

1.30 AO1 toiminto 0 31 2 10050 Katso P3.5.4.1.1.

Paneelin ohjearvon

valinta

Kenttäväyläohjear-

von valinta

0 9 1 121

0 9 2 122

Katso P1.22.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 33

Taulukko 10: M1.33 Multi-Step-nopeus

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

1.33.1 Vakionopeus 1 P1.3 P1.4 Hz 10.0 105

1.33.2 Vakionopeus 2 P1.3 P1.4 Hz 15.0 106

1.33.3 Vakionopeus 3 P1.3 P1.4 Hz 20.0 126

1.33.4 Vakionopeus 4 P1.3 P1.4 Hz 25.0 127

1.33.5 Vakionopeus 5 P1.3 P1.4 Hz 30.0 128

1.33.6 Vakionopeus 6 P1.3 P1.4 Hz 40.0 129

1.33.7 Vakionopeus 7 P1.3 P1.4 Hz 50.0 130

0 = Binaaritila

1.33.8 Vakionopeustila 0 1 0 128

1 = Tulojen määrä Vakionopeus valitaan aktiivisten digitaalitulojen määrän mukaan.

DigIN

1.33.9 Ulkoinen vika (kiinni)

1.33.10 Vian kuittaus (kiinni)

paikka A.3405

DigIN

paikka

0.1

414

CLOSED = OK OPEN = Ulkoinen vika

Kun arvo on CLOSED, kaikki aktiiviset viat nollautuvat.

1.4.4 PID-SÄÄTÖSOVELLUS

Voit käyttää PID-säätösovellusta sovelluksissa, joissa prosessimuuttujaa (esimerkiksi painetta) ohjataan säätämällä moottorin nopeutta.

Tässä sovelluksessa taajuusmuuttajan sisäinen PID-säädin on määritetty käyttämään yhtä asetusarvoa ja yhtä takaisinkytkentäsignaalia.

Voit käyttää kahta ohjauspaikkaa. Valitse ohjauspaikka A tai B digitaalitulon DI6 avulla. Kun ohjauspaikka A on käytössä, käynnistys- ja pysäytyskomennot annetaan liittimellä DI1 ja taajuusohje saadaan PID-säätimestä. Kun ohjauspaikka B on käytössä, käynnistys- ja pysäytyskomennot annetaan liittimellä DI4 ja taajuusohje saadaan liittimestä AI1.

Kaikki taajuusmuuttajan lähdöt voidaan määrittää vapaasti sovelluksissa. Peruslaajennuskortissa on käytettävissä yksi analogialähtö (Lähtötaajuus) ja kolme relelähtöä (Käy, Vika, Valmis).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

6

2

3

4

5

18

19

30

12

7

13

8

9

10

14

15

16

21

22

23

11

17

A

B

24

25

26

32

33

Modbus RTU,

N2, BACnet

28

29

+

-

*)

**)

mA

VIKA

KÄY

Analogialähtö 1 -

24 V:n

aputulojännite

24 V:n apujännite

I/O Maa

Digitaalitulo 1 Digitaalitulo 2

Digitaalitulo 3

Digitaalitulo 4

Digitaalitulo 5

Digitaalitulo 6

RO1/1 NC RO1/2 CM RO1/3 NO

Yhteinen tuloille DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Vakiolaajennuskortti

Liitin Signaali Kuvaus

+10 Vref

AI1+

AI1-

AI2+

AI2-

24 V:n lähtö

Ohjausjännitelähtö

Analogiatulo 1 +

Analogiatulo 1 -

Analogiatulo 2 +

Analogiatulo 2 -

24 V:n apujännite

AO1+

Lähtötaajuus

(0–20 mA)

KÄY

VIKA

VALMIS

Sarjaväylä, negatiivinen

Sarjaväylä, positiivinen

Relelähtö 1

Relelähtö 2

Relelähtö 3

Analogialähtö 1 +

+24 V:n tulo

DI4

DI5

DI6

DI1

DI2

DI3

GND

CM

Vian kuittaus

Ulkoinen vika

Ohjearvopo-

tentiometri

1–10 000 Ω

AO1-/GND

Vakionopeus 1

I =

(0)4...20mA

Kaksijohdinlähetin

Oloarvo

Paikka A: PID-asetusarvo (ohje)

Paikka B: Taajuusohje (oletusarvo: 0–10 V)

PID-takaisinkytkentäarvo (oloarvo) (oletusarvo: 4–20 mA)

Paikka A: Käy eteen (PID-säädin)

Paikka B: Käy eteen (taajuusohje P3.3.1.6)

Ohjauspaikan A/B valinta

Termistoritulo

TI1+ TI1-

VACON · 34 PIKAOPAS

Kuva 10: PID-säätösovelluksen oletusohjausliitännät

* = Käytettävissä vain VACON® 100 X ‑mallissa.

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

A

B

C

PIKAOPAS VACON · 35

** = VACON® 100 X ‑mallin DIP-kytkimien määritykset ovat VACON® 100 X asennusoppaassa.

Kuva 11: DIP-kytkin

A. Digitaalitulon DIP-kytkin

C. Kytketty maahan (oletus)

B. Kelluva

Taulukko 11: M1.1 Ohjatut toiminnot

Indeksi Parametri Min. Maks. Yks. Oletus ID Kuvaus

0 = Ei aktiivinen 1 = Aktiivinen

1.1.1 Ohjatut asetukset 0 1 0 1170

1.1.3

1.1.4

Ohjattu monipump-

putoiminto

Ohjattu Fire Mode -

asetustoiminto

0 1 0 1671

0 1 0 1672

Voit käynnistää Ohjatut asetukset ‑toiminnon valitsemalla arvoksi Aktiivinen (katso luku

1.3 Ensimmäinen käynnistys).

Voit käynnistää ohjatun monipumpputoiminnon valitsemalla arvoksi Aktiivinen (katso luku

2.7 Ohjattu monipumpputoiminto).

Voit käynnistää ohjatun Fire Mode ‑asetustoiminnon valitsemalla arvoksi Aktiivinen (katso luku 2.8 Ohjattu

Fire Mode -asetustoiminto).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 36 PIKAOPAS

Taulukko 12: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakio 1= Paikallisohjaus/ etäohjaus

1.2 Sovellus 0 5 3 212

1.3 Minimitaajuusohje 0.00 P1.4 Hz 0.0 101

2 = Multi-Step-nopeus 3 = PID-säätö 4 = Erikoiskäyttö 5 = Moottoripotentiometri

1.4 Maksimitaajuusohje P1.3 320.0 Hz

1.5 Kiihdytysaika 1 0.1 300.0 s 5.0 103

1.6 Hidastusaika 1 0.1 300.0 s 5.0 104

1.7 Moottorin virtaraja IH * 0,1 I

1.8 Moottorin tyyppi 0 2 0 650

1.9

1.10

Moottorin nimellis-

jännite

Moottorin nimellis-

taajuus

Vaihte-

lee

8.0 320.0 Hz 50 / 60 111

S

Vaihte-

lee

A Vaihtelee 107

V Vaihtelee 110

50.0 /

60.0

102

0 = Induktiomoottori 1 = Kestomagneettimoottori 2 = Reluktanssimoottori

Katso arvo Un moottorin arvokilvestä.

HUOMAUTUS!

Selvitä, onko moottorin kytkentä kolmiovai tähtityyppinen.

Katso arvo fn moottorin arvokilvestä.

1

1.11

1.12

1.13

1.14

Moottorin nimellis-

nopeus

Moottorin nimellis-

virta

Moottorin tehoker-

roin

Energiankäytön opti-

mointi

24 19200 rpm Vaihtelee 112

IH * 0,1 IH * 2 A Vaihtelee 113

0.30 1.00 Vaihtelee 120

0 1 0 666

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Katso arvo nn moottorin arvokilvestä.

Katso arvo In moottorin arvokilvestä.

Katso tämä arvo moottorin arvokilvestä.

0 = Ei käytössä 1 = Käytössä

PIKAOPAS VACON · 37

Taulukko 12: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

1.15 ID ajo 0 2 0 631

1.16 Käynnistysmuoto 0 1 0 505

1.17 Pysäytystoiminto 0 1 0 506

1.18

1.19

Automaattinen vian-

kuittaus

Vaste ulkoiseen

vikaan

0 1 0 731

0 3 2 701

0 = Ei käytössä 1 = Pysäytettynä 2 = Pyörii

0 = Rampilla 1 = Vauhtikäynnistys

0 = Vapaasti pyörien 1 = Rampilla

0 = Ei käytössä 1 = Käytössä

0 = Ei käytössä 1 = Hälytys 2 = Vika (pysäytys pikapysäytystavalla) 3 = Vika (pysäytys vapaasti pyörien)

1.20

1.21 Etäohjauspaikka 0 1 0 172

Analogiatulovian

vaste

0 5 0 700

0 = Ei käytössä 1 = Hälytys 2 = Hälytys + vian vakiotaajuus (P3.9.1.13) 3 = Hälytys + edellinen taajuus 4 = Vika (pysäytys pikapysäytystavalla) 5 = Vika (pysäytys vapaasti pyörien)

0 = I/O-ohjaus 1 = Kenttäväyläohjaus

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 38 PIKAOPAS

Taulukko 12: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakionopeus 0 1 = Paneelin ohjearvo 2 = Kenttäväylä 3 = AI1 4 = AI2 5 = AI1 + AI2 6 = PID-ohjearvo 7 = Moottoripotentiometri 8 = Ohjaussauvan ohjearvo

1.22

I/O-ohjearvopaikan A

valinta

0 9 6 117

9 = Ryömintäohje 10 = Lohkon 1 lähtö 11 = Lohkon 2 lähtö 12 = Lohkon 3 lähtö 13 = Lohkon 4 lähtö 14 = Lohkon 5 lähtö 15 = Lohkon 6 lähtö 16 = Lohkon 7 lähtö 17 = Lohkon 8 lähtö 18 = Lohkon 9 lähtö 19 = Lohkon 10 lähtö

Parametrilla 1.2 valittu sovellus määrittää oletusarvon.

1.23

1.24

1.25 AI1 signaalialue 0 1 0 379

1.26 AI2-signaalialue 0 1 1 390

1.27 RO1 toiminto 0 61 2 11001 Katso P3.5.3.2.1.

1.28 RO2 toiminto 0 56 3 11004 Katso P3.5.3.2.1.

1.29 RO3 toiminto 0 56 1 11007 Katso P3.5.3.2.1.

1.30 AO1 toiminto 0 31 2 10050 Katso P3.5.4.1.1.

Paneelin ohjearvon

valinta

Kenttäväyläohjear-

von valinta

0 9 1 121

0 9 2 122

Katso P1.22.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 39

Taulukko 13: M1.34 PID-säätö

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

1.34.1

1.34.2 PID-säätimen I-aika 0.00 600.00 s 1.00 119

1.34.3 PID-säätimen D-aika 0.00 100.00 s 0.00 1132

1.34.4

1.34.5 Asetusarvon 1 lähde 0 32 1 332 Katso P3.13.2.6.

1.34.6

1.34.7 Lepotaajuusraja 1 0.0 320.0 Hz 0.0 1016

1.34.8 Lepoviive 1 0 3000 s 0 1017

1.34.9 Havahtumisraja 1

1.34.10 Vakionopeus 1 P1.3 P1.4 Hz 10.0 105

PID-säätimen vah-

vistus

Takaisinkytkentä 1,

paikka

Paneelin asetusarvo1Vaihte-

0.00 100.00 % 100.00 18

0 30 2 334

lee

Vaihte-

lee

Vaihte-

lee

Vaihte-

lee

Vaihte-

lee

Vaihte-

lee

Katso P3.13.3.3.

0 167

Vaihtelee 1018

1.4.5 ERIKOISKÄYTTÖSOVELLUS

Erikoiskäyttösovellusta voidaan käyttää prosesseissa, joissa tarvitaan useita moottorin ohjaustoimintoja (esimerkiksi kuljettimissa).

Taajuusmuuttajaa voidaan ohjata paneelin, kenttäväylän tai riviliitinten välityksellä. Kun käytetään riviliitinohjausta, Käy/Seis-komennot annetaan liittimellä DI1 ja DI2 ja taajuusohje joko liittimellä AI1 tai liittimellä AI2.

Käytettävissä on kaksi kiihdytys- ja hidastusramppia. Valinta rampin 1 ja rampin 2 välillä tehdään liittimellä DI6.

Kaikki taajuusmuuttajan lähdöt voidaan määrittää vapaasti sovelluksissa. Peruslaajennuskortissa on käytettävissä yksi analogialähtö (Lähtötaajuus) ja kolme relelähtöä (Käy, Vika, Valmis).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

6

2

3

4

5

18

19

30

12

7

13

8

9

10

14

15

16

21

22

23

11

17

A

B

24

25

26

32

33

Modbus RTU, N2, BACnet

28

29

(0)4...20mA

+

-

*)

**)

mA

VIKA

KÄY

Analogialähtö 1 -

24 V:n

aputulojännite

24 V:n apujännite

I/O Maa

Digitaalitulo 1 Digitaalitulo 2

Digitaalitulo 3

Digitaalitulo 4

Digitaalitulo 5

Digitaalitulo 6

RO1/1 NC RO1/2 CM RO1/3 NO

Yhteinen tuloille DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Vakiolaajennuskortti

Liitin Signaali Kuvaus

+10 Vref

AI1+

AI1-

AI2+

AI2-

24 V:n lähtö

Ohjausjännitelähtö

Analogiatulo 1 +

Analogiatulo 1 -

Analogiatulo 2 +

Analogiatulo 2 -

24 V:n apujännite

AO1+

Lähtötaajuus

(0–20 mA)

KÄY

VIKA

VALMIS

Sarjaväylä, negatiivinen

Sarjaväylä, positiivinen

Relelähtö 1

Relelähtö 2

Relelähtö 3

Analogialähtö 1 +

+24 V:n tulo

DI4

DI5

DI6

DI1

DI2

DI3

GND

CM

Vian kuittaus

Taajuusohje

(oletusarvo 0–10 V)

Taajuusohje

(oletusarvo 4–20 mA)

Käy eteen

Käy taakse

Ulkoinen vika

Ohjearvopo-

tentiometri

1–10 000 Ω

AO1-/GND

Vakionopeus 1

Rampin 1 / rampin 2 valinta

Kaksijohdinanturi

TI1+ TI1-

Termistoritulo

VACON · 40 PIKAOPAS

1

Kuva 12: Erikoiskäyttösovelluksen oletusohjausliitännät

* = Käytettävissä vain VACON® 100 X ‑mallissa.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

A

B

C

PIKAOPAS VACON · 41

** = VACON® 100 X ‑mallin DIP-kytkimien määritykset ovat VACON® 100 X asennusoppaassa.

Kuva 13: DIP-kytkin

A. Digitaalitulon DIP-kytkin

C. Kytketty maahan (oletus)

B. Kelluva

Taulukko 14: M1.1 Ohjatut toiminnot

Indeksi Parametri Min. Maks. Yks. Oletus ID Kuvaus

0 = Ei aktiivinen 1 = Aktiivinen

1.1.1 Ohjatut asetukset 0 1 0 1170

1.1.3

1.1.4

Ohjattu monipump-

putoiminto

Ohjattu Fire Mode -

asetustoiminto

0 1 0 1671

0 1 0 1672

Voit käynnistää Ohjatut asetukset ‑toiminnon valitsemalla arvoksi Aktiivinen (katso luku

1.3 Ensimmäinen käynnistys).

Voit käynnistää ohjatun monipumpputoiminnon valitsemalla arvoksi Aktiivinen (katso luku

2.7 Ohjattu monipumpputoiminto).

Voit käynnistää ohjatun Fire Mode ‑asetustoiminnon valitsemalla arvoksi Aktiivinen (katso luku 2.8 Ohjattu

Fire Mode -asetustoiminto).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 42 PIKAOPAS

Taulukko 15: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakio 1= Paikallisohjaus/ etäohjaus

1.2 Sovellus 0 5 4 212

1.3 Minimitaajuusohje 0.00 P1.4 Hz 0.0 101

2 = Multi-Step-nopeus 3 = PID-säätö 4 = Erikoiskäyttö 5 = Moottoripotentiometri

1.4 Maksimitaajuusohje P1.3 320.0 Hz

1.5 Kiihdytysaika 1 0.1 300.0 s 5.0 103

1.6 Hidastusaika 1 0.1 300.0 s 5.0 104

1.7 Moottorin virtaraja IH * 0,1 I

1.8 Moottorin tyyppi 0 2 0 650

1.9

1.10

Moottorin nimellis-

jännite

Moottorin nimellis-

taajuus

Vaihte-

lee

8.0 320.0 Hz 50 / 60 111

S

Vaihte-

lee

A Vaihtelee 107

V Vaihtelee 110

50.0 /

60.0

102

0 = Induktiomoottori 1 = Kestomagneettimoottori 2 = Reluktanssimoottori

Katso arvo Un moottorin arvokilvestä.

HUOMAUTUS!

Selvitä, onko moottorin kytkentä kolmiovai tähtityyppinen.

Katso arvo fn moottorin arvokilvestä.

1

1.11

1.12

1.13

1.14

Moottorin nimellis-

nopeus

Moottorin nimellis-

virta

Moottorin tehoker-

roin

Energiankäytön opti-

mointi

24 19200 rpm Vaihtelee 112

IH * 0,1 IH * 2 A Vaihtelee 113

0.30 1.00 Vaihtelee 120

0 1 0 666

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Katso arvo nn moottorin arvokilvestä.

Katso arvo In moottorin arvokilvestä.

Katso tämä arvo moottorin arvokilvestä.

0 = Ei käytössä 1 = Käytössä

PIKAOPAS VACON · 43

Taulukko 15: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

1.15 ID ajo 0 2 0 631

1.16 Käynnistysmuoto 0 1 0 505

1.17 Pysäytystoiminto 0 1 0 506

1.18

1.19

Automaattinen vian-

kuittaus

Vaste ulkoiseen

vikaan

0 1 0 731

0 3 2 701

0 = Ei käytössä 1 = Pysäytettynä 2 = Pyörii

0 = Rampilla 1 = Vauhtikäynnistys

0 = Vapaasti pyörien 1 = Rampilla

0 = Ei käytössä 1 = Käytössä

0 = Ei käytössä 1 = Hälytys 2 = Vika (pysäytys pikapysäytystavalla) 3 = Vika (pysäytys vapaasti pyörien)

1.20

1.21 Etäohjauspaikka 0 1 0 172

Analogiatulovian

vaste

0 5 0 700

0 = Ei käytössä 1 = Hälytys 2 = Hälytys + vian vakiotaajuus (P3.9.1.13) 3 = Hälytys + edellinen taajuus 4 = Vika (pysäytys pikapysäytystavalla) 5 = Vika (pysäytys vapaasti pyörien)

0 = I/O-ohjaus 1 = Kenttäväyläohjaus

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 44 PIKAOPAS

Taulukko 15: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakionopeus 0 1 = Paneelin ohjearvo 2 = Kenttäväylä 3 = AI1 4 = AI2 5 = AI1 + AI2 6 = PID-ohjearvo 7 = Moottoripotentiometri 8 = Ohjaussauvan ohjearvo

1.22

I/O-ohjearvopaikan A

valinta

0 9 5 117

9 = Ryömintäohje 10 = Lohkon 1 lähtö 11 = Lohkon 2 lähtö 12 = Lohkon 3 lähtö 13 = Lohkon 4 lähtö 14 = Lohkon 5 lähtö 15 = Lohkon 6 lähtö 16 = Lohkon 7 lähtö 17 = Lohkon 8 lähtö 18 = Lohkon 9 lähtö 19 = Lohkon 10 lähtö

Parametrilla 1.2 valittu sovellus määrittää oletusarvon.

1.23

1.24

1.25 AI1 signaalialue 0 1 0 379

1.26 AI2 signaalialue 0 1 0 390

1.27 RO1 toiminto 0 61 2 11001 Katso P3.5.3.2.1.

1.28 RO2 toiminto 0 56 3 11004 Katso P3.5.3.2.1.

1.29 RO3 toiminto 0 56 1 11007 Katso P3.5.3.2.1.

1.30 AO1 toiminto 0 31 2 10050 Katso P3.5.4.1.1.

Paneelin ohjearvon

valinta

Kenttäväyläohjear-

von valinta

0 9 1 121

0 9 2 122

Katso P1.22.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 45

Taulukko 16: M1.35 Erikoiskäyttö

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

0 = U/f-taajuusohjaus, open loop

1.35.1 Ohjaustapa 0 2 0 600

Automaattinen

1.35.2

1.35.3 Kiihdytysaika 2 0.1 300.0 s 10.0 502

1.35.4 Hidastusaika 2 0.1 300.0 s 10.0 503

1.35.5 Vakionopeus 1 P1.3 P1.4 Hz 5.0 105

momentin maksi-

mointi

0 1 0 109

1 = Nopeusohjaus, open loop 2 = Momenttiohjaus, open loop

0 = Ei käytössä 1 = Käytössä

1.35.6 U/f-suhdevalinta 0 2 0 108

1.35.7

1.35.8

1.35.9

1.35.10 U/f-keskipistejännite 0.0 100.00 % 100.0 605

1.35.11 Nollataajuusjännite 0.00 40.00 % Vaihtelee 606

1.35.12

1.35.13

1.35.14 DCjarrutusvirta

Kentän heikennys-

pisteen taajuus

Jännite kentän hei-

kennyspisteessä

U/f-keskipistetaa-

juus

Magnetointivirta käynnistyksessä

Magnetointiaika

käynnistyksessä

8.00 P1.4 Hz Vaihtelee 602

10.00 200.00 % 100.00 603

0.0 P1.35.7 Hz Vaihtelee 604

0.00

0.00 600.00 s 0.00 516

Vaihte-

lee

Vaihte-

lee

Vaihte-

lee

A Vaihtelee 517

A Vaihtelee 507

0 = Lineaarinen 1 = Neliöllinen 2 = Ohjelmoitava

0 = Ei käytössä

1.35.15

1.35.16

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

DC-jarrutusaika

pysäytyksessä

Taajuus, jolla DC-jar-

rutus aloitetaan

hidastaen pysäytet-

täessä.

0.00 600.00 s 0.00 508

0.10 50.00 % 0.00 515

1

VACON · 46 PIKAOPAS

Taulukko 16: M1.35 Erikoiskäyttö

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

1.35.17 Kuormitusjousto 0.00 50.00 % 0.00 620

1.35.18

1.35.19 Kuormitusjoustotapa 0 1 0 1534

Kuormitusjouston

aika

0.00 2.00 s 0.00 656

0 = Normaali; kuormitusjoustokerroin on vakio koko taajuusalueella. 1 = Lineaarinen poisto; kuormitusjousto poistuu lineaarisesti siirryttäessä nimellistaajuudesta nollataajuuteen.

1.4.6 MOOTTORIPOTENTIOMETRI ‑SOVELLUS

Moottoripotentiometri ‑sovellusta käytetään prosesseissa, joissa moottorin taajuusohjetta säädetään (suurennetaan tai pienennetään) digitaalitulojen kautta.

Tässä sovelluksessa riviliitin on asetettu oletusohjauspaikaksi, ja Käy/Seis-komennot annetaan liittimillä DI1 ja DI2. Moottorin taajuusohjetta suurennetaan liittimellä DI5 ja pienennetään liittimellä DI6.

Kaikki taajuusmuuttajan lähdöt voidaan määrittää vapaasti sovelluksissa. Peruslaajennuskortissa on käytettävissä yksi analogialähtö (Lähtötaajuus) ja kolme relelähtöä (Käy, Vika, Valmis).

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

6

2

3

4

5

18

19

30

12

7

13

8

9

10

14

15

16

21

22

23

11

17

A

B

24

25

26

32

33

28

29

*)

**)

mA

VIKA

KÄY

Analogialähtö 1 -

24 V:n

aputulojännite

24 V:n apujännite

I/O Maa

Digitaalitulo 1 Digitaalitulo 2

Digitaalitulo 3

Digitaalitulo 4

Digitaalitulo 5

Digitaalitulo 6

RO1/1 NC RO1/2 CM RO1/3 NO

Yhteinen tuloille DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Vakiolaajennuskortti

Liitin Signaali Kuvaus

+10 Vref

AI1+

AI1-

AI2+

AI2-

24 V:n lähtö

Ohjausjännitelähtö

Analogiatulo 1 +

Analogiatulo 1 -

Analogiatulo 2 +

Analogiatulo 2 -

Ei käytössä

24 V:n apujännite

Käy eteen

Käy taakse

Ulkoinen vika

AO1+

Lähtötaajuus

(0–20 mA)

Modbus, RTU,

N2BACnet,

KÄY

VIKA

VALMIS

Sarjaväylä, negatiivinen

Sarjaväylä, positiivinen

Relelähtö 1

Relelähtö 2

Relelähtö 3

Vakionopeus 1

Taajuusohje YLÖS

Taajuusohje ALAS

AO1-/GND

Analogialähtö 1 +

30 +24 V:n tulo

DI4

DI5

DI6

DI1

DI2

DI3

GND

CM

Termistoritulo

TI1+ TI1-

PIKAOPAS VACON · 47

Kuva 14: Moottoripotentiometri ‑sovelluksen oletusohjausliitännät

* = Käytettävissä vain VACON® 100 X ‑mallissa.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

A

B

C

VACON · 48 PIKAOPAS

** = VACON® 100 X ‑mallin DIP-kytkimien määritykset ovat VACON® 100 X asennusoppaassa.

Kuva 15: DIP-kytkin

A. Digitaalitulon DIP-kytkin

C. Kytketty maahan (oletus)

B. Kelluva

Taulukko 17: M1.1 Ohjatut toiminnot

Indeksi Parametri Min. Maks. Yks. Oletus ID Kuvaus

0 = Ei aktiivinen 1 = Aktiivinen

1.1.1 Ohjatut asetukset 0 1 0 1170

1.1.3

1.1.4

Ohjattu monipump-

putoiminto

Ohjattu Fire Mode -

asetustoiminto

0 1 0 1671

0 1 0 1672

Voit käynnistää Ohjatut asetukset ‑toiminnon valitsemalla arvoksi Aktiivinen (katso luku

1.3 Ensimmäinen käynnistys).

Voit käynnistää ohjatun monipumpputoiminnon valitsemalla arvoksi Aktiivinen (katso luku

2.7 Ohjattu monipumpputoiminto).

Voit käynnistää ohjatun Fire Mode ‑asetustoiminnon valitsemalla arvoksi Aktiivinen (katso luku 2.8 Ohjattu

Fire Mode -asetustoiminto).

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 49

Taulukko 18: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakio 1= Paikallisohjaus/ etäohjaus

1.2 Sovellus 0 5 5 212

1.3 Minimitaajuusohje 0.00 P1.4 Hz 0.0 101

2 = Multi-Step-nopeus 3 = PID-säätö 4 = Erikoiskäyttö 5 = Moottoripotentiometri

1.4 Maksimitaajuusohje P1.3 320.0 Hz

1.5 Kiihdytysaika 1 0.1 300.0 s 5.0 103

1.6 Hidastusaika 1 0.1 300.0 s 5.0 104

1.7 Moottorin virtaraja IH * 0,1 I

1.8 Moottorin tyyppi 0 2 0 650

1.9

1.10

Moottorin nimellis-

jännite

Moottorin nimellis-

taajuus

Vaihte-

lee

8.0 320.0 Hz 50 / 60 111

S

Vaihte-

lee

A Vaihtelee 107

V Vaihtelee 110

50.0 /

60.0

102

0 = Induktiomoottori 1 = Kestomagneettimoottori 2 = Reluktanssimoottori

Katso arvo Un moottorin arvokilvestä.

HUOMAUTUS!

Selvitä, onko moottorin kytkentä kolmiovai tähtityyppinen.

Katso arvo fn moottorin arvokilvestä.

1.11

1.12

1.13

1.14

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Moottorin nimellis-

nopeus

Moottorin nimellis-

virta

Moottorin tehoker-

roin

Energiankäytön opti-

mointi

24 19200 rpm Vaihtelee 112

IH * 0,1 IH * 2 A Vaihtelee 113

0.30 1.00 Vaihtelee 120

0 1 0 666

Katso arvo nn moottorin arvokilvestä.

Katso arvo In moottorin arvokilvestä.

Katso tämä arvo moottorin arvokilvestä.

0 = Ei käytössä 1 = Käytössä

1

VACON · 50 PIKAOPAS

Taulukko 18: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

1.15 ID ajo 0 2 0 631

1.16 Käynnistysmuoto 0 1 0 505

1.17 Pysäytystoiminto 0 1 0 506

1.18

1.19

Automaattinen vian-

kuittaus

Vaste ulkoiseen

vikaan

0 1 0 731

0 3 2 701

0 = Ei käytössä 1 = Pysäytettynä 2 = Pyörii

0 = Rampilla 1 = Vauhtikäynnistys

0 = Vapaasti pyörien 1 = Rampilla

0 = Ei käytössä 1 = Käytössä

0 = Ei käytössä 1 = Hälytys 2 = Vika (pysäytys pikapysäytystavalla) 3 = Vika (pysäytys vapaasti pyörien)

1.20

1.21 Etäohjauspaikka 0 1 0 172

Analogiatulovian

vaste

0 5 0 700

0 = Ei käytössä 1 = Hälytys 2 = Hälytys + vian vakiotaajuus (P3.9.1.13) 3 = Hälytys + edellinen taajuus 4 = Vika (pysäytys pikapysäytystavalla) 5 = Vika (pysäytys vapaasti pyörien)

0 = I/O-ohjaus 1 = Kenttäväyläohjaus

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PIKAOPAS VACON · 51

Taulukko 18: M1 Nopea käyttöönotto

Numero Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Vakionopeus 0 1 = Paneelin ohjearvo 2 = Kenttäväylä 3 = AI1 4 = AI2 5 = AI1 + AI2 6 = PID-ohjearvo 7 = Moottoripotentiometri 8 = Ohjaussauvan ohjearvo

1.22

I/O-ohjearvopaikan A

valinta

0 9 7 117

9 = Ryömintäohje 10 = Lohkon 1 lähtö 11 = Lohkon 2 lähtö 12 = Lohkon 3 lähtö 13 = Lohkon 4 lähtö 14 = Lohkon 5 lähtö 15 = Lohkon 6 lähtö 16 = Lohkon 7 lähtö 17 = Lohkon 8 lähtö 18 = Lohkon 9 lähtö 19 = Lohkon 10 lähtö

Parametrilla 1.2 valittu sovellus määrittää oletusarvon.

1.23

1.24

1.25 AI1 signaalialue 0 1 0 379

1.26 AI2-signaalialue 0 1 1 390

1.27 RO1 toiminto 0 61 2 11001 Katso P3.5.3.2.1.

1.28 RO2 toiminto 0 56 3 11004 Katso P3.5.3.2.1.

1.29 RO3 toiminto 0 56 1 11007 Katso P3.5.3.2.1.

1.30 AO1 toiminto 0 31 2 10050 Katso P3.5.4.1.1.

Paneelin ohjearvon

valinta

Kenttäväyläohjear-

von valinta

0 9 1 121

0 9 2 122

Katso P1.22.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

1

VACON · 52 PIKAOPAS

Taulukko 19: M1.36 Moottoripotentiometri

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

1.36.1

1.31.2

1.31.2 Vakionopeus 1 P1.3 P1.4 Hz 10.0 105

Moottoripotentio-

metrin ramppi

Moottoripotentio-

metrin palautus

0.1 500.0 Hz/s 10.0 331

0 2 1 367

0 = Ei palautusta 1 = Palautus pysäytyksessä 2 =Nollaus virrankatkaisun yhteydessä

1

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

OHJATUT TOIMINNOT VACON · 53

2 OHJATUT TOIMINNOT

2.1 OHJATTU VAKIOSOVELLUSTOIMINTO

Ohjattu sovellustoiminto opastaa sovellukseen liittyvien parametriarvojen asettamisessa. Aloita ohjattu vakiosovellustoiminto asettamalla paneelista parametrin P1.2 (Sovellus) (ID

212) arvoksi Vakio.

HUOMAUTUS!

Jos ohjattu sovellustoiminto aloitetaan Ohjatut asetukset ‑toiminnosta, toiminto siirtyy suoraan vaiheeseen 11.

Aseta parametrin P3.1.2.2. (Moottorin tyyppi) arvo

1

vastaamaan moottorin arvokilven tietoja.

Kestomagneettimoottori Induktiomoottori Reluktanssimoottori

2

3

4

5

Aseta parametrin P3.1.1.1. (Moottorin nimellisjännite) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.2. (Moottorin nimellistaajuus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.3. (Moottorin nimellisnopeus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.4. (Moottorin nimellisvirta) arvo vastaamaan moottorin arvokilven tietoja.

Alue: Vaihtelee

Alue: 8,00–320,00 Hz

Alue: 24–19 200 rpm

Alue: Vaihtelee

Jos moottorityypiksi valitaan Induktiomoottori, seuraava vaihe tulee näkyviin. Jos valinta on Kestomagneettimoottori, parametrin P3.1.1.5 (Moottorin tehokerroin) arvoksi asetetaan 1,00 ja Ohjatut asetukset ‑toiminto siirtyy suoraan vaiheeseen 7.

6

7 Aseta parametrin P3.3.1.1 (Minimitaajuusohje) arvo. Alue: 0,00–P3.3.1.2 Hz

8

9 Aseta parametrin P3.4.1.2 (Kiihdytysaika 1) arvo. Alue: 0,1–300,0 s

Aseta parametrin P3.1.1.5. (Moottorin tehokerroin) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.3.1.2 (Maksimitaajuusohje) arvo.

Alue: 0.3...1.00

Alue: P3.3.1.1–320,00 Hz

10 Aseta parametrin P3.4.1.3 (Hidastusaika 1) arvo. Alue: 0,1–300,0 s

Valitse ohjauspaikka (paikka, josta käynnistys- ja

11

pysäytyskomennot sekä taajuusmuuttajan taajuusohje annetaan).

Riviliittimet Kenttäväylä Paneeli

Ohjattu vakiosovellustoiminto on nyt valmis.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

2

VACON · 54 OHJATUT TOIMINNOT

2.2 OHJATTU PAIKALLIS-/ETÄOHJAUS-SOVELLUSTOIMINTO

Ohjattu sovellustoiminto opastaa sovellukseen liittyvien parametriarvojen asettamisessa. Aloita ohjattu paikallis-/etäohjaus-sovellustoiminto asettamalla paneelista parametrin P1.2

(Sovellus) (ID 212) arvoksi Paik/kauko.

HUOMAUTUS!

Jos ohjattu sovellustoiminto aloitetaan Ohjatut asetukset ‑toiminnosta, toiminto siirtyy suoraan vaiheeseen 11.

Aseta parametrin P3.1.2.2. (Moottorin tyyppi) arvo

1

vastaamaan moottorin arvokilven tietoja.

Kestomagneettimoottori Induktiomoottori Reluktanssimoottori

2

3

4

5

Aseta parametrin P3.1.1.1. (Moottorin nimellisjännite) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.2. (Moottorin nimellistaajuus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.3. (Moottorin nimellisnopeus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.4. (Moottorin nimellisvirta) arvo vastaamaan moottorin arvokilven tietoja.

Alue: Vaihtelee

Alue: 8,00–320,00 Hz

Alue: 24–19 200 rpm

Alue: Vaihtelee

Jos moottorityypiksi valitaan Induktiomoottori, seuraava vaihe tulee näkyviin. Jos valinta on Kestomagneettimoottori, parametrin P3.1.1.5 (Moottorin tehokerroin) arvoksi asetetaan 1,00 ja Ohjatut asetukset ‑toiminto siirtyy suoraan vaiheeseen 7.

6

7 Aseta parametrin P3.3.1.1 (Minimitaajuusohje) arvo. Alue: 0,00–P3.3.1.2 Hz

8

9 Aseta parametrin P3.4.1.2 (Kiihdytysaika 1) arvo. Alue: 0,1–300,0 s

Aseta parametrin P3.1.1.5. (Moottorin tehokerroin) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.3.1.2 (Maksimitaajuusohje) arvo.

Alue: 0.30…1.00

Alue: P3.3.1.1–320,00 Hz

10 Aseta parametrin P3.4.1.3 (Hidastusaika 1) arvo. Alue: 0,1–300,0 s

Valitse etäohjauspaikka (paikka, josta käynnistys- ja

11

pysäytyskomennot sekä taajuusmuuttajan taajuusohje annetaan, kun etäohjaus on käytössä).

Riviliittimet Kenttäväylä

Jos etäohjauspaikaksi valitaan Riviliittimet, seuraava vaihe tulee näkyviin. Jos valitset vaihtoehdon Kenttäväylä, ohjattu toiminto siirtyy suoraan vaiheeseen 14.

2

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

OHJATUT TOIMINNOT VACON · 55

P1.26 Analogiatulon 2 signaalialue

12

13

Valitse paikallinen ohjauspaikka (josta käynnistysja pysäytyskomennot sekä taajuusohje annetaan, kun paikallisohjaus on käytössä).

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

Kenttäväylä Ohjauspaneeli Riviliittimet (B)

Jos paikalliseksi ohjauspaikaksi valitaan Riviliittimet (B), seuraava vaihe tulee näkyviin. Jos valitset jonkin muun vaihtoehdon, ohjattu toiminto siirtyy suoraan vaiheeseen 16.

P1.25 Analogiatulon 1 signaalialue

14

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

Ohjattu paikallis-/etäohjaussovellus toiminto on nyt valmis.

2.3 OHJATTU MULTI-STEP-NOPEUSSOVELLUSTOIMINTO

Ohjattu sovellustoiminto opastaa sovellukseen liittyvien parametriarvojen asettamisessa. Aloita ohjattu Multi-Step-nopeussovellustoiminto asettamalla paneelista parametrin P1.2

(Sovellus) (ID 212) arvoksi Multi-Step-nopeus.

HUOMAUTUS!

Jos aloitat ohjatun sovellustoiminnon Ohjatut asetukset ‑toiminnosta, ohjattu toiminto näyttää vain I/O-asetukset.

Aseta parametrin P3.1.2.2. (Moottorin tyyppi) arvo

1

2

3

4

vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.1. (Moottorin nimellisjännite) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.2. (Moottorin nimellistaajuus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.3. (Moottorin nimellisnopeus) arvo vastaamaan moottorin arvokilven tietoja.

Kestomagneettimoottori Induktiomoottori Reluktanssimoottori

Alue: Vaihtelee

Alue: 8,00–320,00 Hz

Alue: 24–19 200 rpm

5

Aseta parametrin P3.1.1.4. (Moottorin nimellisvirta) arvo vastaamaan moottorin arvokilven tietoja.

Alue: Vaihtelee

Jos moottorityypiksi valitaan Induktiomoottori, seuraava vaihe tulee näkyviin. Jos valinta on Kestomagneettimoottori, parametrin P3.1.1.5 (Moottorin tehokerroin) arvoksi asetetaan 1,00 ja Ohjatut asetukset ‑toiminto siirtyy suoraan vaiheeseen 7.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

2

VACON · 56 OHJATUT TOIMINNOT

6

7 Aseta parametrin P3.3.1.1 (Minimitaajuusohje) arvo. Alue: 0,00–P3.3.1.2 Hz

8

9 Aseta parametrin P3.4.1.2 (Kiihdytysaika 1) arvo. Alue: 0,1–300,0 s

10 Aseta parametrin P3.4.1.3 (Hidastusaika 1) arvo. Alue: 0,1–300,0 s

Aseta parametrin P3.1.1.5. (Moottorin tehokerroin) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.3.1.2 (Maksimitaajuusohje) arvo.

Alue: 0.30…1.00

Alue: P3.3.1.1–320,00 Hz

Ohjattu Multi-Step-nopeussovellustoiminto on nyt valmis.

2.4 OHJATTU PID-SÄÄTÖSOVELLUSTOIMINTO

Ohjattu sovellustoiminto opastaa sovellukseen liittyvien parametriarvojen asettamisessa. Aloita ohjattu PID-säätösovellustoiminto asettamalla paneelista parametrin P1.2 (Sovellus)

(ID 212) arvoksi PID-säätö.

HUOMAUTUS!

Jos ohjattu sovellustoiminto aloitetaan Ohjatut asetukset ‑toiminnosta, toiminto siirtyy suoraan vaiheeseen 11.

Aseta parametrin P3.1.2.2. (Moottorin tyyppi) arvo

1

2

3

4

5

vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.1. (Moottorin nimellisjännite) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.2. (Moottorin nimellistaajuus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.3. (Moottorin nimellisnopeus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.4. (Moottorin nimellisvirta) arvo vastaamaan moottorin arvokilven tietoja.

Kestomagneettimoottori Induktiomoottori Reluktanssimoottori

Alue: Vaihtelee

Alue: 8,00–320,00 Hz

Alue: 24–19 200 rpm

Alue: Vaihtelee

Jos moottorityypiksi valitaan Induktiomoottori, seuraava vaihe tulee näkyviin. Jos valinta on Kestomagneettimoottori, parametrin P3.1.1.5 (Moottorin tehokerroin) arvoksi asetetaan 1,00 ja Ohjatut asetukset ‑toiminto siirtyy suoraan vaiheeseen 7.

2

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

OHJATUT TOIMINNOT VACON · 57

6

7 Aseta parametrin P3.3.1.1 (Minimitaajuusohje) arvo. Alue: 0,00 Hz - P3.3.1.2

8

9 Aseta parametrin P3.4.1.2 (Kiihdytysaika 1) arvo. Alue: 0,1–300,0 s

10 Aseta parametrin P3.4.1.3 (Hidastusaika 1) arvo. Alue: 0,1–300,0 s

11

12 Aseta parametrin P3.13.1.4 (Yksikön valinta) arvo. Enemmän kuin yksi valinta

Aseta parametrin P3.1.1.5. (Moottorin tehokerroin) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.3.1.2 (Maksimitaajuusohje) arvo.

Valitse ohjauspaikka (paikka, josta Käy/Seiskomennot annetaan).

Alue: 0.30…1.00

Alue: P3.3.1.1–320,00 Hz

Riviliittimet Kenttäväylä Ohjauspaneeli

Jos valintasi on muu kuin %, seuraavat vaiheet tulevat näkyviin. Jos valitset vaihtoehdon %, ohjattu toiminto siirtyy suoraan vaiheeseen 17.

13

Aseta parametrin P3.13.1.5 (Valitun yksikön minimi) arvo.

Arvoalue määräytyy vaiheessa 12 tehdyn valinnan mukaan.

14

15

16

Aseta parametrin P3.13.1.6 (Valitun yksikön maksimi) arvo.

Aseta parametrin P3.13.1.7 (Valitun yksikön desimaalit) arvo.

Aseta parametrin P3.13.3.3 (Takaisinkytkentä 1, paikka) arvo.

Arvoalue määräytyy vaiheessa 12 tehdyn valinnan mukaan.

Alue: 0…4

Katso takaisinkytkentäasetusten taulukko luvussa 5.13 Ryhmä 3.13: PID-säädin

Jos valitset analogiatulosignaalin, näkyviin tulee vaihe 18. Muussa tapauksessa ohjattu toiminto siirtyy vaiheeseen 19.

Aseta analogiatulon signaalialue.

17

18

19

Aseta parametrin P3.13.1.8 (Eron korjaus alas) arvo.

Aseta parametrin P3.13.2.6 (Asetusarvon lähde) arvo.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

0 = Normaali 1 = Käänteinen

Katso asetusarvotaulukko luvussa 5.13

Ryhmä 3.13: PID-säädin

Jos valitset analogiatulosignaalin, näkyviin tulee vaihe 21. Muussa tapauksessa ohjattu toiminto siirtyy vaiheeseen 23.

Jos asetat arvoksi Paneelin asetusarvo 1 tai Paneelin asetusarvo 2, ohjattu toiminto siirtyy suoraan vaiheeseen 22.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

2

VACON · 58 OHJATUT TOIMINNOT

Aseta analogiatulon signaalialue.

20

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA

21

22

Aseta parametrien P3.13.2.1 (Paneelin asetusarvo 1) ja P3.13.2.2 (Paneelin asetusarvo 2) arvot.

Lepotilan käyttö

Arvo määräytyy vaiheessa 20 asetetun arvoalueen mukaan.

0 = Ei 1 = Kyllä

Jos annat vaiheessa 22 arvon Kyllä, seuraavat kolme vaihetta tulevat näkyviin. Jos valitset vaihtoehdon Ei, ohjattu toiminto on valmis.

23

24 Aseta parametrin P3.34.8 (Lepoviive 1) arvo. Alue: 0–3 000 s

25 Aseta parametrin P3.34.9 (Havahtumisraja) arvo. Arvoalue vaihtelee valitun yksikön mukaan.

Aseta parametrin P3.34.7 (Lepotaajuusraja) arvo. Alue: 0,00–320,00 Hz

Ohjattu PID-säätösovellustoiminto on nyt valmis.

2.5 OHJATTU ERIKOISKÄYTTÖSOVELLUSTOIMINTO

Ohjattu sovellustoiminto opastaa sovellukseen liittyvien parametriarvojen asettamisessa. Aloita ohjattu erikoiskäyttösovellustoiminto asettamalla paneelista parametrin P1.2

(Sovellus) (ID 212) arvoksi Erikoiskäyttö.

HUOMAUTUS!

Jos ohjattu sovellustoiminto aloitetaan Ohjatut asetukset ‑toiminnosta, toiminto siirtyy suoraan vaiheeseen 11.

Aseta parametrin P3.1.2.2. (Moottorin tyyppi) arvo

1

2

3

4

5

vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.1. (Moottorin nimellisjännite) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.2. (Moottorin nimellistaajuus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.3. (Moottorin nimellisnopeus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.4. (Moottorin nimellisvirta) arvo vastaamaan moottorin arvokilven tietoja.

Kestomagneettimoottori Induktiomoottori Reluktanssimoottori

Alue: Vaihtelee

Alue: 8,00–320,00 Hz

Alue: 24–19 200 rpm

Alue: Vaihtelee

2

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

OHJATUT TOIMINNOT VACON · 59

Jos moottorityypiksi valitaan Induktiomoottori, seuraava vaihe tulee näkyviin. Jos valinta on Kestomagneettimoottori, parametrin P3.1.1.5 (Moottorin tehokerroin) arvoksi asetetaan 1,00

ja Ohjatut asetukset ‑toiminto siirtyy suoraan vaiheeseen 7.

6

7 Aseta parametrin P3.3.1.1 (Minimitaajuusohje) arvo. Alue: 0,00–P3.3.1.2 Hz

8

9 Aseta parametrin P3.4.1.2 (Kiihdytysaika 1) arvo. Alue: 0,1–300,0 s

10 Aseta parametrin P3.4.1.3 (Hidastusaika 1) arvo. Alue: 0,1–300,0 s

11

Aseta parametrin P3.1.1.5. (Moottorin tehokerroin) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.3.1.2 (Maksimitaajuusohje) arvo.

Valitse ohjauspaikka (paikka, josta käynnistys- ja pysäytyskomennot sekä taajuusmuuttajan taajuusohje annetaan).

Alue: 0.30…1.00

Alue: P3.3.1.1–320,00 Hz

Riviliittimet Kenttäväylä Ohjauspaneeli

Ohjattu erikoiskäyttösovellustoiminto on nyt valmis.

2.6 OHJATTU MOOTTORIPOTENTIOMETRI-SOVELLUSTOIMINTO

Ohjattu sovellustoiminto opastaa sovellukseen liittyvien parametriarvojen asettamisessa. Aloita ohjattu moottoripotentiometri-sovellustoiminto asettamalla paneelista parametrin

P1.2 (Sovellus) (ID 212) arvoksi Moottoripotentiometri.

HUOMAUTUS!

Jos ohjattu sovellustoiminto aloitetaan Ohjatut asetukset ‑toiminnosta, toiminto siirtyy suoraan vaiheeseen 11.

Aseta parametrin P3.1.2.2. (Moottorin tyyppi) arvo

1

2

3

4

5

vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.1. (Moottorin nimellisjännite) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.2. (Moottorin nimellistaajuus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.3. (Moottorin nimellisnopeus) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.1.1.4. (Moottorin nimellisvirta) arvo vastaamaan moottorin arvokilven tietoja.

Kestomagneettimoottori Induktiomoottori Reluktanssimoottori

Alue: Vaihtelee

Alue: 8,00–320,00 Hz

Alue: 24–19 200 rpm

Alue: Vaihtelee

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

2

VACON · 60 OHJATUT TOIMINNOT

Jos moottorityypiksi valitaan Induktiomoottori, seuraava vaihe tulee näkyviin. Jos valinta on Kestomagneettimoottori, parametrin P3.1.1.5 (Moottorin tehokerroin) arvoksi asetetaan 1,00

ja Ohjatut asetukset ‑toiminto siirtyy suoraan vaiheeseen 7.

6

7 Aseta parametrin P3.3.1.1 (Minimitaajuusohje) arvo. Alue: 0,00–P3.3.1.2 Hz

8

9 Aseta parametrin P3.4.1.2 (Kiihdytysaika 1) arvo. Alue: 0,1–300,0 s

10 Aseta parametrin P3.4.1.3 (Hidastusaika 1) arvo. Alue: 0,1–300,0 s

11

12

Aseta parametrin P3.1.1.5. (Moottorin tehokerroin) arvo vastaamaan moottorin arvokilven tietoja.

Aseta parametrin P3.3.1.2 (Maksimitaajuusohje) arvo.

Aseta parametrin P1.36.1 (Moottoripotentiometrin ramppi) arvo.

Aseta parametrin P1.36.2 (Moottoripotentiometrin palautus) arvo.

Alue: 0.30…1.00

Alue: P3.3.1.1–320,00 Hz

Alue: 0,1–500,0 Hz/s

0 = Ei palautusta 1 = Pysäytystila 2 = Tehon vähennys

Ohjattu moottoripotentiometri-sovellustoiminto on nyt valmis.

2.7 OHJATTU MONIPUMPPUTOIMINTO

Voit aloittaa ohjatun monipumpputoiminnon valitsemalla nopean käyttöönoton valikossa parametrin B1.1.3 arvoksi Aktiivinen. Oletusasetuksen mukaan käytetään PID-säädintä yhden takaisinkytkennän ja yhden asetusarvon tilassa. Oletusohjauspaikkana on I/O A ja oletusyksikkönä %.

1

Aseta parametrin P3.13.1.4 (Yksikön valinta) arvo. Enemmän kuin yksi valinta.

Jos valintasi on muu kuin %, seuraavat vaiheet tulevat näkyviin. Jos valitset vaihtoehdon %, ohjattu toiminto siirtyy suoraan vaiheeseen 5.

2

3

4

5

Aseta parametrin P3.13.1.5 (Valitun yksikön minimi) arvo.

Aseta parametrin P3.13.1.6 (Valitun yksikön maksimi) arvo.

Aseta parametrin P3.13.1.7 (Valitun yksikön desimaalit) arvo.

Aseta parametrin P3.13.3.3 (Takaisinkytkentä 1, paikka) arvo.

Vaihtelee

0...4

Katso takaisinkytkentäasetusten taulukko luvussa 5.13 Ryhmä 3.13: PID-säädin.

Jos valitset analogiatulosignaalin, näkyviin tulee vaihe 6. Muussa tapauksessa ohjattu toiminto siirtyy vaiheeseen 7.

2

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

OHJATUT TOIMINNOT VACON · 61

Aseta analogiatulon signaalialue.

0 = 0–10 V / 0–20 mA

6

Aseta parametrin P3.13.1.8 (Eron korjaus alas) arvo.

7

1 = 2–10 V / 4–20 mA Katso Analogiatulot-taulukko luvussa 5.5 Ryhmä 3.5: I/O-määritykset.

0 = Normaali 1 = Käänteinen

8

Aseta parametrin P3.13.2.6 (Asetusarvon 1 lähde) arvo.

Katso asetusarvotaulukko luvussa 5.13 Ryhmä 3.13: PID-säädin.

Jos valitset analogiatulosignaalin, näkyviin tulee vaihe 9. Muussa tapauksessa ohjattu toiminto siirtyy vaiheeseen 11.

Jos valittuna on Paneelin asetusarvo 1 tai Paneelin asetusarvo 2, näkyviin tulee vaihe 10.

Aseta analogiatulon signaalialue.

0 = 0–10 V / 0–20 mA 1 = 2–10 V / 4–20 mA Katso Analogiatulot-taulukko luvussa 5.5 Ryhmä 3.5: I/O-määritykset.

Vaihtelee

Ei Kyllä

10

11

9

Aseta parametrien P3.13.2.1 (Paneelin asetusarvo 1) ja P3.13.2.2 (Paneelin asetusarvo 2) arvot.

Lepotilan käyttö

Jos annat vaiheessa 11 arvon Kyllä, seuraavat kolme vaihetta tulevat näkyviin.

12

13 Aseta parametrin P3.13.5.2 (Lepoviive 1) arvo. 0–3 000 s

14 Aseta parametrin P3.13.5.6 (Havahtumisraja 1) arvo. Arvoalue vaihtelee valitun yksikön mukaan.

15 Aseta parametrin P3.15.1 (Moottorien määrä) arvo. 1...6

16

17

Aseta parametrin P3.13.5.1 (Lepotaajuusraja 1) arvo.

Aseta parametrin P3.15.2 (Lukitustoiminto) arvo.

Aseta parametrin P3.15.4 (Vuorottelu) arvo.

0,00–320,00 Hz

0 = Ei käytössä 1 = Käytössä

Jos otat vuorottelutoiminnon käyttöön, seuraavat kolme vaihetta tulevat näkyviin. Jos et käytä vuorottelutoimintoa, ohjattu toiminto siirtyy suoraan vaiheeseen 21.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

2

VACON · 62 OHJATUT TOIMINNOT

Aseta parametrin P3.15.3 (Liitä taajuusmuuttaja)

18

19 Aseta parametrin P3.15.5 (Vuorotteluväli) arvo. 0,0–3 000,0 h

arvo.

0 = Ei käytössä 1 = Käytössä

20

21 Aseta parametrin P3.15.8 (Säätöalue) arvo. 0...100%

22 Aseta parametrin P3.15.9 (Säätöalueen viive) arvo. 0–3 600 s

Aseta parametrin P3.15.6 (Vuorottelutaajuuden raja-arvo) arvo.

0,00–50,00 Hz

Tämän jälkeen paneelissa näkyvät sovelluksen automaattisesti määrittämät digitaalitulot ja relelähdöt. Kirjoita nämä arvot muistiin. Tämä toiminto ei ole käytettävissä tekstipaneelissa.

2.8 OHJATTU FIRE MODE -ASETUSTOIMINTO

Voit aloittaa ohjatun Fire Mode ‑asetustoiminnon valitsemalla nopean käyttöönoton valikossa parametrin B1.1.4 arvoksi Aktiivinen.

HUOMIO!

Ennen kuin jatkat, lue salasanoja ja takuuta koskevat tiedot luvusta 10.18 Fire Mode.

1

Aseta parametrin P3.17.2 (Fire Mode ‑taajuuden lähde) arvo.

Jos asetat muun arvon kuin Fire Mode -taajuus, ohjattu toiminto siirtyy suoraan vaiheeseen 3.

Enemmän kuin yksi valinta

2

3

4

5

6

Aseta parametrin P3.17.3 (Fire Mode ‑taajuus) arvo. 8,00 Hz - P3.3.1.2 (Maks.taajuusohje)

Aktivoi signaali koskettimen avautuessa tai sulkeutuessa.

Aseta parametrien P3.17.4 (Aktivoi Fire Mode AUKI) ja P3.17.5 (Aktivoi Fire Mode KIINNI) arvot.

Aseta parametrin P3.17.6 (Fire Mode taakse) arvo. Valitse digitaalitulo, joka ottaa Fire Mode

Aseta parametrin P3.17.1 (Fire Mode ‑salasana) arvo.

0 = Avoin kosketin 1 = Suljettu kosketin

Valitse digitaalitulo, joka ottaa Fire Mode

‑tilan käyttöön. Katso myös luku 10.6.1 Digi- taali- ja analogiatulojen ohjelmointi.

‑tilan käänteisen suunnan käyttöön.

DigIN paikka 0.1 = Eteen DigIN paikka 0.2 = Taakse

Aseta Fire Mode ‑toiminnon käyttöönoton edellyttämä salasana.

1234 = Salli testitila 1002 = Salli Fire Mode -tila

2

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

KÄYTTÖLIITTYMÄT VACON · 63

3 KÄYTTÖLIITTYMÄT

3.1 SIIRTYMINEN PANEELISSA

Taajuusmuuttajan tiedot on järjestetty valikkoihin ja alavalikkoihin. Voit siirtyä valikoiden välillä paneelin ylä- ja alanuolipainikkeilla. Voit avata ryhmän tai kohteen painamalla OKpainiketta. Voit siirtyä takaisin edelliselle tasolle painamalla Back/Reset-painiketta.

Paneelissa näkyy nykyinen valikkosijaintisi, esimerkiksi M3.2.1. Näet myös nykyisen sijainnin ryhmän tai kohteen nimen.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

Päävalikko

Alivalikot Alivalikot Alivalikot

Päävalikko Päävalikko

M2

Valvonta

M1 Nopea

käyttöönotto

M1.1 Ohjatut toiminnot

(sisältö vaihtelee parametrin

P1.2 (Sovellus) valinnan

mukaan)

M2.1 Monivalvonta

M3.1

Moottoriasetukset

M3.2 Käynnistys/

Pysäytysasetukset

M3.3 Ohjearvot

M3.4

Rampit ja jarrut

M3.5

I/O-konfiguraatio

M3.6

KV kartoitus

M3.10 Automaattinen

viankuittaus

M3.12

Ajastintoiminnot

M3.20

Mekaaninen jarru

M3.13 PID-säädin

M3.14 Ulkoinen

PID-säädin

M3.15 Monipumppu

M3.16 Huoltolaskurit

M3.17 Fire Mode

M3.21 Pumpun ohjaus

M3.18 Moottorin

esilämmitys

M3.7 Estotaajuudet

M3.8 Valvonnat

M3.9 Suojaukset

M2.2 Trendikäyrä

M2.3 Perus

M2.4 I/O

M2.5

Lämpötilatulot

M2.6 Lisävalvonnat/

kehittyneet

M2.7

Ajastintoiminnot

M2.8

PID-säädin

M2.9

Ulkoinen PID-säädin

M2.10 Monipumppu

M2.11 Huoltolaskuri

M2.12

Kenttäväylädata

M3

Parametrit

M8 Käyttäjä-

ryhmät

M7

Suosikit

M4

Viat ja tiedot

M5

I/O ja

laitteisto

M6 Käyttö-

asetukset

M4.1 Aktiiviset viat

M4.2 Kuittaa viat

M4.3 Vikahistoria

M4.4 Laskurit

M4.5 Väliaikalaskurit

M4.6 Ohjelmistotiedot

M5.1

I/O ja laitteisto

M5.2...M5.4

Paikat C, D, E

M5.5 Reaaliaika

M5.6 Tehoyksikön

asetukset

M5.7 Paneeli

M5.8 RS-485

M6.1

Kielivalinnat

M6.5

Parametrien aut.tall.

M6.7 Taajuusmuutt.

nimi

M8.1 Käyttäjäryhmä

M8.2 Käyttäjäkoodi

VACON · 64 KÄYTTÖLIITTYMÄT

Kuva 16: Taajuusmuuttajan perusvalikkorakenne.

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

Main Menu

A B C D E

F

H

G

Quick Setup

( 17 )

Monitor

( 5 )

Parameters

( 12 )

M1ID:

STOP

READY

I/O

Rem Control Place

I/O Control

KeypadStopButton

Yes

Start Function

Ramping

Start / Stop Setup

M3.2.1ID:172

KÄYTTÖLIITTYMÄT VACON · 65

3.2 GRAAFISEN PANEELIN KÄYTTÖ

Kuva 17: Graafisen paneelin päävalikko

A. Ensimmäinen tilakenttä: SEIS/KÄY B. Pyörimissuunta C. Toinen tilakenttä: VALMIS / EI VALMIS /

VIKA D. Hälytyskenttä: HÄLYTYS/E. Ohjauspaikka: PC / I/O / PANEELI /

KENTTÄVÄYLÄ

F. Sijaintikenttä: parametrin tunnus ja

nykyinen sijainti valikossa

G. Valittu ryhmä tai kohde: avaa painamalla

OK-painiketta

H. Kohteiden lukumäärä ryhmässä

3.2.1 ARVOJEN MUOKKAAMINEN

Graafisessa paneelissa on kaksi toimintatapaa kohteen arvon muokkaamiseen. Yleensä parametrilla voi olla vain yksi arvo. Valitse arvo tekstiarvojen luettelosta tai

numeroarvojen alueelta.

PARAMETRIN TEKSTIARVON MUUTTAMINEN

1 Etsi parametri nuolipainikkeilla.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

STOP

READY

I/O

Rem Control Place

M3.2.1ID:

Edit

Help

Add to favourites

STOP

READY

I/O

Rem Control Place

M3.2.1ID:

FieldbusCTRL

I/O Control

STOP

READY

I/O

Frequency Ref

P3.3.1.1ID:101

MaxFreqReference

0.00 Hz

MinFreqReference

50.00 Hz

PosFreqRefLimit

320.00 Hz

STOP

READY

I/O

MinFreqReference

P3.3.1.1ID:101

0.00 Hz

Min: 0.00Hz Max: 50.00Hz

VACON · 66 KÄYTTÖLIITTYMÄT

2 Siirry muokkaustilaan ja paina OK-painiketta kaksi

kertaa tai paina oikeaa nuolipainiketta.

3 Aseta uusi arvo ylä- tai alanuolipainikkeella.

4 Vahvista muutos painamalla OK-painiketta. Voit

peruuttaa muutoksen painamalla Back/Resetpainiketta.

NUMEROARVOJEN MUOKKAAMINEN

1 Etsi parametri nuolipainikkeilla.

2 Siirry muokkaustilaan.

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY

I/O

MinFreqReference

P3.3.1.1ID:101

00.00 Hz

Min: 0.00Hz Max: 50.00Hz

STOP

READY

I/O

MinFreqReference

P3.3.1.1ID:101

11.00 Hz

Min: 0.00Hz Max: 50.00Hz

STOP

READY

I/O

P3.12.1.3ID:1466

Interval 1

00:00:00

ON Time

OFF Time

Days

0

A

KÄYTTÖLIITTYMÄT VACON · 67

3 Jos arvo on numeroarvo, siirry numeroiden välillä

vasemmalla ja oikealla nuolipainikkeella. Muuta numeroa ylä- tai alanuolipainikkeella.

4 Vahvista muutos painamalla OK-painiketta. Voit

peruuttaa muutoksen palaamalla edelliselle tasolle Back/Reset-painikkeella.

USEIDEN ARVOJEN VALITSEMINEN

Joillekin parametreille voi valita useita arvoja. Valitse kunkin tarvittavan arvon valintaruutu. 1 Paikanna parametri. Paneelissa näkyy symboli, kun

valintaruudun voi valita.

A. Valintaruudun valintamerkki.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

STOP

READY

I/O

M 3.12.1.3.1ID:

Days

Monday

Tuesday

Wednesday

Thursday

Friday

Sunday

STOP

READY

I/O

M 3.12.1.3.1ID:

Days

Monday

Tuesday

Wednesday

Thursday

Friday

Sunday

VACON · 68 KÄYTTÖLIITTYMÄT

2 Voit siirtyä arvoluettelossa ylä- ja

alanuolipainikkeilla.

3 Voit lisätä arvon valintaan valitsemalla arvon

vieressä olevan ruudun oikealla nuolipainikkeella.

3.2.2 VIAN KUITTAAMINEN

Voit kuitata vian kuittauspainikkeella tai Kuittaa viat ‑parametrilla. Katso kohdan 11.1 Vika tulee näkyviin ohjeet.

3.2.3 FUNCT-PAINIKE

FUNCT-painikkeella voidaan suorittaa neljä toimintoa:

ohjaussivun avaaminen

•

siirtyminen paikallisen ohjauspaikan ja etäohjauspaikan välillä

•

pyörimissuunnan vaihtaminen

•

parametrin arvon nopea muuttaminen.

•

Ohjauspaikan valinta määrittää, mistä taajuusmuuttaja ottaa käynnistys- ja pysäytyskomennot. Kaikilla ohjauspaikoilla on parametri taajuusohjelähteen valintaan. Paikallinen ohjauspaikka on aina laitteen paneeli. Etäohjauspaikka voi olla riviliitin (I/O) tai kenttäväylä. Nykyinen ohjauspaikka näkyy paneelin tilarivillä.

Etäohjauspaikaksi voidaan valita I/O A, I/O B tai kenttäväylä. I/O A:lla ja kenttäväylällä on alin prioriteetti. Voit valita ne parametrilla P3.2.1 (Etäohjauspaikka). I/O B voi ohittaa etäohjauspaikat I/O ja Kenttäväylä digitaalitulon avulla. Voit valita digitaalitulon parametrin P3.5.1.7 (Pakota ohjaus I/O B) avulla.

Kun paikallisohjaus on käytössä, ohjauspaikkana on aina paneeli. Paikallisohjaus ohittaa etäohjauksen. Kun esimerkiksi etäohjaus on käytössä, parametri P3.5.1.7 ohittaa ohjauspaikan digitaalitulon avulla ja valitset paikallisohjauksen, ohjauspaikaksi tulee paneeli. Voit siirtyä paikallisohjauksesta etäohjaukseen ja päinvastoin FUNCT-painikkeella tai parametrilla P3.2.2 (Paik/kauko).

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY Keypad

ID: M1

Main Menu

Monitor

( 12 )

( 21 )

( 6 )

Parameters

Diagnostics

STOP

READY Keypad

ID:1805

Choose action

Control page

Change direction

Local/Remote

STOP

READY Keypad

ID:211

Local/Remote

Remote

Local

STOP

READY I/O

ID: M1

Main Menu

( 21 )

( 6 )

Parameters

( 12 )

Monitor

Diagnostics

KÄYTTÖLIITTYMÄT VACON · 69

OHJAUSPAIKAN MUUTTAMINEN

1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

2 Voit valita paikallisen ohjauksen tai etäohjauksen

ylä- tai alanuolipainikkeella. Paina OK-painiketta.

3 Valitse paikallinen ohjaus tai etäohjaus painamalla

ylä- tai alanuolipainiketta uudelleen. Vahvista valinta painamalla OK-painiketta.

4 Jos siirryit etäohjauspaikasta paikalliseen

ohjaukseen (paneeliin), sinun on annettava paneelin ohjearvo.

Valinnan jälkeen paneeliin tulee näkyviin sama valikkorakenteen sijainti, joka siinä oli ennen FUNCT-painikkeen painamista.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

STOP

READY I/O

Main Menu

( 21 )

( 6 )

Parameters

( 12 )

Monitor

Diagnostics

M1ID:

STOP

READY Keypad

ID:1805

Choose action

Control page

Change direction

Local/Remote

STOP

READY Keypad

ID: 184

Keypad Reference

0.00Hz

Output Frequency

Motor Current

Motor Torque

Motor Power

0.00Hz

0.00A

0.00%

STOP

READY Keypad

ID: 168

Keypad Reference

0.00Hz

Output Frequency

Motor Current

Motor Torque

Motor Power

0.00Hz

0.00A

0.00%

VACON · 70 KÄYTTÖLIITTYMÄT

OHJAUSSIVUN AVAAMINEN

Tärkeimpiä arvoja on helppo valvoa ohjaussivulla. 1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

2 Valitse ohjaussivu ylä- tai alanuolipainikkeella.

Avaa sivu OK-painikkeella. Ohjaussivu avautuu.

3 Jos käytät paikallista ohjauspaikkaa ja

paneeliohjearvoa, voit määrittää parametrin P3.3.1.8 (Paneelin ohjearvo) painamalla OK-painiketta.

4 Voit muuttaa arvoa ylä- ja alanuolipainikkeilla.

Vahvista muutos painamalla OK-painiketta.

3

Lisätietoja paneelin ohjearvosta on kohdassa 5.3 Ryhmä 3.3: Viittaukset. Jos käytössä on jokin toinen ohjauspaikka tai ohjearvo, paneelissa näkyy taajuusohje, jota ei voi muokata. Muut

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID: M1

Main Menu

Monitor

( 7 )

Parameters

( 15 )

Diagnostics

( 6 )

RUN

READY Keypad

ID:1805

Choose action

Control page

Change direction

Local/Remote

RUN

READY Keypad

ID:1805

Choose action

Forward

Reverse

KÄYTTÖLIITTYMÄT VACON · 71

sivulla olevat arvot ovat Monivalvonta-arvoja. Voit valita tässä näkyvät arvot (ohjeet ovat kohdassa 4.1.1 Monivalvonta).

PYÖRIMISSUUNNAN VAIHTAMINEN

Voit vaihtaa moottorin pyörimissuunnan nopeasti FUNCT-painikkeella.

HUOMAUTUS!

Suunnanmuutoskomento näkyy valikossa vain, jos paikallinen ohjauspaikka on valittuna.

1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

2 Voit valita Vaihda suunta ‑sivun ylä- tai

alanuolipainikkeella. Paina OK-painiketta.

3 Valitse uusi pyörimissuunta. Nykyinen

pyörimissuunta vilkkuu. Paina OK-painiketta.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

STOP

READY I/O

ID: M1

Main Menu

Monitor

( 7 )

Parameters

( 15 )

Diagnostics

( 6 )

VACON · 72 KÄYTTÖLIITTYMÄT

4 Pyörimissuunta vaihtuu heti, ja paneelissa näkyvä

tilakentän ilmaisinnuoli muuttuu.

PIKAMUOKKAUSTOIMINTO

Pikamuokkaustoiminnolla voit avata haluamasi parametrin nopeasti kirjoittamalla parametrin tunnuksen.

1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

2 Valitse Pikamuokkaus ylä- tai alanuolipainikkeella

ja vahvista valinta painamalla OK-painiketta.

3 Kirjoita parametrin tai valvonta-arvon tunnus.

Paina OK-painiketta. Parametrin arvo tulee näkyviin muokkaustilassa ja valvonta-arvo valvontatilassa.

3.2.4 PARAMETRIEN KOPIOIMINEN

HUOMAUTUS!

Tämä toiminto on käytettävissä vain graafisessa paneelissa.

Ennen kuin voit kopioida parametreja ohjauspaneelista taajuusmuuttajaan, taajuusmuuttaja on pysäytettävä.

TAAJUUSMUUTTAJAN PARAMETRIEN KOPIOIMINEN

Tämän toiminnon avulla voit kopioida parametrit taajuusmuuttajasta toiseen. 1 Tallenna parametrit ohjauspaneeliin.

2 Irrota ohjauspaneeli ja liitä se toiseen

taajuusmuuttajaan.

3 Lataa parametrit uuteen taajuusmuuttajaan

paneelin palautuskomennon avulla.

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY Keypad

ID: M6

Main Menu

I/O and Hardware

( 9 )

User settings

( 4 )

Favourites

( 0 )

STOP

READY Keypad

ID: M6.5

User settings

Language selection

English

Parameter backup

( 7 )

Drive name

Drive

STOP

READY Keypad

ID: M6.5.1

Parameter backup

Restore factory defaults

Save to keypad

Restore from keypad

KÄYTTÖLIITTYMÄT VACON · 73

PARAMETRIEN TALLENNUS OHJAUSPANEELIIN

1 Siirry Käyttäjän tiedot ‑valikkoon.

2 Avaa Parametrien automaattinen tallennus

‑alivalikko.

3 Valitse toiminto ylä- tai alanuolipainikkeella.

Vahvista valinta painamalla OK-painiketta.

Palauta oletusasetukset ‑komento palauttaa parametrien alkuperäiset asetukset. Voit kopioida kaikki parametrit ohjauspaneeliin valitsemalla Tallenna paneelille ‑komennon. Palauta paneelilta ‑komento kopioi kaikki parametrit ohjauspaneelista taajuusmuuttajaan.

3.2.5 PARAMETRIEN VERTAAMINEN

Tällä toiminnolla voit verrata nykyistä parametrijoukkoa johonkin näistä neljästä joukosta.

Joukko 1 (P6.5.4 Tall. joukkoon 1)

•

Joukko 2 (P6.5.6 Tall. joukkoon 2)

•

Oletusarvot (P6.5.1 Palauta oletusasetukset)

•

Paneelijoukko (P6.5.2 Tallenna paneelille).

•

Lisätietoja näistä parametreista on kohdassa Taulukko 119 Käyttäjän tiedot -valikon Parametrien automaattinen tallennus -parametrit..

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

STOP

READY I/O

ID: M6.6

User Settings

Language Selection

Parameter Backup

Parameter Compare

English

(4)

(7)

STOP

READY I/O

ID: B6.6.1

Parameter Compare

Active set-Set 1

Active set-Set 2

Active set-Defaults

STOP

READY I/O

ID: M6.6.1

Active set-Set 1

Active

Help

Add to Favourites

VACON · 74 KÄYTTÖLIITTYMÄT

HUOMAUTUS!

Jos et tallentanut parametrijoukkoa, johon haluat verrata nykyistä joukkoa, paneeliin tulee näkyviin teksti Vertaaminen epäonnistui.

PARAMETRIEN VERTAILUTOIMINNON KÄYTTÖ

1 Valitse Käyttäjän tiedot ‑valikon Parametrien

vertailu ‑vaihtoehto.

2 Valitse vertailtavat joukot. Vahvista valinta

painamalla OK-painiketta.

3 Valitse Aktiivinen-vaihtoehto ja paina OK-

painiketta.

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID:113

Active set-Set 1

Motor Nom Currnt

Motor Cos Phi

0.56A

1.90A

0.68

1.74

A B C D

STOP

READY I/O

ID:403 M3.5.1.1

Digital Inputs

Ctrl Signal 1 A

Ctrl Signal 2 A

Ctrl Signal 1 B

STOP

READY I/O

ID:403 M3.5.1.1

Ctrl signal 1 A

Edit

Help

Add to favourites

KÄYTTÖLIITTYMÄT VACON · 75

4 Tarkastele nykyisten arvojen ja toisen joukon

arvojen eroja.

A. Nykyinen arvo B. Toisen joukon arvo C. Nykyinen arvo D. Toisen joukon arvo

3.2.6 OHJETEKSTIT

Graafisessa paneelissa voit näyttää moniin aiheisiin liittyviä ohjeaiheita. Kaikkiin parametreihin liittyy ohjeteksti.

Ohjeita on saatavana myös vioille, hälytyksille ja Ohjatut asetukset ‑toiminnolle.

OHJETEKSTIN LUKEMINEN

1 Etsi kohde, josta haluat lukea.

2 Valitse ohjetoiminto ylä- tai alanuolipainikkeella.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

STOP

READY I/O

ID:403 M3.5.1.1

Ctrl signal 1 A

Start Signal 1 for control Place I/O A. Start Signal 1 functionality chosen with I/O A Logic in Start/Stop Setup Menu.

A B

F

C

D

E

VACON · 76 KÄYTTÖLIITTYMÄT

3 Avaa ohjeteksti painamalla OK-painiketta.

HUOMAUTUS!

Ohjetekstit ovat aina englanninkielisiä.

3.2.7 SUOSIKIT-VALIKON KÄYTTÄMINEN

Jos käytät samaa kohdetta usein, voit lisätä sen suosikkeihin. Voit kerätä joukon parametreja tai valvontasignaaleja kaikista paneelin valikoista yhteen paikkaan.

Lisätietoja Suosikit-valikon käytöstä on luvussa 8.2 Suosikit.

3.3 TEKSTIPANEELIN KÄYTTÖ

Voit valita käyttöliittymäksi myös ohjauspaneelin, jossa on tekstinäyttö. Tekstipaneelissa ja graafisessa paneelissa on lähes samat toiminnot. Jotkin toiminnot ovat käytettävissä vain graafisessa paneelissa.

Paneeli näyttää moottorin ja taajuusmuuttajan tilat sekä niiden käytön aikana ilmenneet viat. Paneelissa näkyy nykyinen valikkosijaintisi. Näet myös nykyisen sijainnin ryhmän tai kohteen nimen. Jos teksti on liian pitkä näytettäväksi, järjestelmä vierittää sen siten, että koko tekstimerkkijono tulee näkyviin.

Kuva 18: Tekstipaneelin päävalikko

A. Tilan merkkivalot B. Hälytyksen ja vian ilmaisimet

3

C. Nykyisen sijainnin ryhmän tai kohteen

nimi

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

READY

FAULT

ALARM

STOP

RUN

BUS

KEYPAD

I/O

REV

FWD

READY

FAULT

ALARM

STOP

RUN

BUS

KEYPAD

I/O

REV

FWD

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

KÄYTTÖLIITTYMÄT VACON · 77

D. Nykyinen sijainti valikossa

F. Pyörimissuunnan merkkivalot

E. Ohjauspaikan merkkivalot

3.3.1 ARVOJEN MUOKKAAMINEN

PARAMETRIN TEKSTIARVON MUUTTAMINEN

Voit asettaa parametrin arvon seuraavasti: 1 Etsi parametri nuolipainikkeilla.

2 Siirry muokkaustilaan painamalla OK-painiketta.

3 Aseta uusi arvo ylä- tai alanuolipainikkeella.

4 Vahvista muutos painamalla OK-painiketta. Voit

peruuttaa muutoksen palaamalla edelliselle tasolle Back/Reset-painikkeella.

NUMEROARVOJEN MUOKKAAMINEN

1 Etsi parametri nuolipainikkeilla. 2 Siirry muokkaustilaan.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

VACON · 78 KÄYTTÖLIITTYMÄT

3 Siirry numeroiden välillä vasemmalla ja oikealla

nuolipainikkeella. Muuta numeroa ylä- tai alanuolipainikkeella.

4 Vahvista muutos painamalla OK-painiketta. Voit

peruuttaa muutoksen palaamalla edelliselle tasolle Back/Reset-painikkeella.

3.3.2 VIAN KUITTAAMINEN

Voit kuitata vian kuittauspainikkeella tai Kuittaa viat ‑parametrilla. Katso kohdan 11.1 Vika tulee näkyviin ohjeet.

3.3.3 FUNCT-PAINIKE

FUNCT-painikkeella voidaan suorittaa neljä toimintoa:

ohjaussivun avaaminen

•

siirtyminen paikallisen ohjauspaikan ja etäohjauspaikan välillä

•

pyörimissuunnan vaihtaminen

•

parametrin arvon nopea muuttaminen.

•

Ohjauspaikan valinta määrittää, mistä taajuusmuuttaja ottaa käynnistys- ja pysäytyskomennot. Kaikilla ohjauspaikoilla on parametri taajuusohjelähteen valintaan. Paikallinen ohjauspaikka on aina laitteen paneeli. Etäohjauspaikka voi olla riviliitin (I/O) tai kenttäväylä. Nykyinen ohjauspaikka näkyy paneelin tilarivillä.

Etäohjauspaikaksi voidaan valita I/O A, I/O B tai kenttäväylä. I/O A:lla ja kenttäväylällä on alin prioriteetti. Voit valita ne parametrilla P3.2.1 (Etäohjauspaikka). I/O B voi ohittaa etäohjauspaikat I/O ja Kenttäväylä digitaalitulon avulla. Voit valita digitaalitulon parametrin P3.5.1.7 (Pakota ohjaus I/O B) avulla.

Kun paikallisohjaus on käytössä, ohjauspaikkana on aina paneeli. Paikallisohjaus ohittaa etäohjauksen. Kun esimerkiksi etäohjaus on käytössä, parametri P3.5.1.7 ohittaa ohjauspaikan digitaalitulon avulla ja valitset paikallisohjauksen, ohjauspaikaksi tulee paneeli. Voit siirtyä paikallisohjauksesta etäohjaukseen ja päinvastoin FUNCT-painikkeella tai parametrilla P3.2.2 (Paik/kauko).

OHJAUSPAIKAN MUUTTAMINEN

1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

KÄYTTÖLIITTYMÄT VACON · 79

2 Voit valita paikallisen ohjauksen tai etäohjauksen

ylä- tai alanuolipainikkeella. Paina OK-painiketta.

3 Valitse paikallinen ohjaus tai etäohjaus painamalla

ylä- tai alanuolipainiketta uudelleen. Vahvista valinta painamalla OK-painiketta.

4 Jos siirryit etäohjauspaikasta paikalliseen

ohjaukseen (paneeliin), sinun on annettava paneelin ohjearvo.

Valinnan jälkeen paneeliin tulee näkyviin sama valikkorakenteen sijainti, joka siinä oli ennen FUNCT-painikkeen painamista.

OHJAUSSIVUN AVAAMINEN

Tärkeimpiä arvoja on helppo valvoa ohjaussivulla. 1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

VACON · 80 KÄYTTÖLIITTYMÄT

2 Valitse ohjaussivu ylä- tai alanuolipainikkeella.

Avaa sivu OK-painikkeella. Ohjaussivu avautuu.

3 Jos käytät paikallista ohjauspaikkaa ja

paneeliohjearvoa, voit määrittää parametrin P3.3.1.8 (Paneelin ohjearvo) painamalla OK-painiketta.

Lisätietoja paneelin ohjearvosta on kohdassa 5.3 Ryhmä 3.3: Viittaukset). Jos käytössä on jokin toinen ohjauspaikka tai ohjearvo, paneelissa näkyy taajuusohje, jota ei voi muokata. Muut sivulla olevat arvot ovat Monivalvonta-arvoja. Voit valita tässä näkyvät arvot (ohjeet ovat kohdassa 4.1.1 Monivalvonta).

PYÖRIMISSUUNNAN VAIHTAMINEN

Voit vaihtaa moottorin pyörimissuunnan nopeasti FUNCT-painikkeella.

HUOMAUTUS!

Suunnanmuutoskomento näkyy valikossa vain, jos paikallinen ohjauspaikka on valittuna.

1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

2 Voit valita Vaihda suunta ‑sivun ylä- tai

alanuolipainikkeella. Paina OK-painiketta.

3 Valitse uusi pyörimissuunta. Nykyinen

pyörimissuunta vilkkuu. Paina OK-painiketta. Pyörimissuunta vaihtuu välittömästi, ja paneelissa näkyvä tilakentän ilmaisinnuoli muuttuu.

PIKAMUOKKAUSTOIMINTO

Pikamuokkaustoiminnolla voit avata haluamasi parametrin nopeasti kirjoittamalla parametrin tunnuksen.

1 Paina FUNCT-painiketta missä tahansa

valikkorakenteen kohdassa.

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

KÄYTTÖLIITTYMÄT VACON · 81

2 Valitse Pikamuokkaus ylä- tai alanuolipainikkeella

ja vahvista valinta painamalla OK-painiketta.

3 Kirjoita parametrin tai valvonta-arvon tunnus.

Paina OK-painiketta. Parametrin arvo tulee näkyviin muokkaustilassa ja valvonta-arvo valvontatilassa.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

VACON · 82 KÄYTTÖLIITTYMÄT

3.4 VALIKKORAKENNE

Valikko Toiminto

Nopea käyttöönotto Katso luku 1.4 Sovellusten kuvaukset.

Valvonta Monivalvonta

Trendikäyrä

Perusvalvonta

I/O

Lisävalv./kehitt.

Ajastintoiminnot

PID-säädin

Ulkoinen PID-säädin

Monipumpputoiminto

Huoltolaskurit

Kenttäväylädata

Parametrit Katso luku 5 Parametrivalikko.

Viat ja tiedot Aktiiviset viat

Kuittaa viat

Vikahistoria

Laskurit

Väliaikalaskurit

Ohjelmistotiedot

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

KÄYTTÖLIITTYMÄT VACON · 83

Valikko Toiminto

I/O ja laitteisto Perus I/O

Paikka C

Paikka D

Paikka E

Reaaliaikakello

Teho-osan asetukset

Ohjauspaneeli

RS-485

Ethernet

Käyttäjän tiedot Kielivalinnat

Parametrien automaattinen tallennus*

Taajuusmuuttajan nimi

Parametrien vertailu

Suosikit * Katso luku 8.2 Suosikit.

Käyttäjäryhmät Katso luku 8.3 Käyttäjäryhmät.

* = Tämä toiminto ei ole käytettävissä ohjauspaneelissa, jossa on tekstinäyttö.

3.4.1 NOPEA KÄYTTÖÖNOTTO

Nopea käyttöönotto -ryhmässä on asetusaputoimintoja ja nopean käyttöönoton parametreja VACON® 100 INDUSTRIAL -sovelluksen asetusten määrittämiseen. Lisätietoja tämän ryhmän parametreista on luvuissa 1.3 Ensimmäinen käynnistys ja 2 Ohjatut toiminnot.

3.4.2 VALVONTA

MONIVALVONTA

Monivalvontatoiminnon avulla voit kerätä 4–9 valvottavaa arvoa. Katso 4.1.1 Monivalvonta.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

VACON · 84 KÄYTTÖLIITTYMÄT

HUOMAUTUS!

Monivalvontavalikko ei ole käytettävissä tekstipaneelissa.

TRENDIKÄYRÄ

Trendikäyrässä esitetään kaksi valvonta-arvoa samassa graafisessa esityksessä. Katso 4.1.2 Trendikäyrä.

PERUSVALVONTA

Valvonnan perusarvoja ovat esimerkiksi parametrien ja signaalien oloarvot, tilat ja mitatut arvot. Katso 4.1.3 Perus.

I/O

Voit valvoa tulo- ja lähtösignaalien arvojen tiloja ja tasoja. Katso 4.1.4 I/O.

LISÄVALV./KEHITT.

Voit valvoa erilaisia arvoja, kuten kenttäväylän arvoja. Katso 4.1.6 Lisävalvonnat ja kehittyneet valvonnat.

AJASTINTOIMINNOT

Tämän toiminnon avulla voit valvoa ajastintoimintoihin ja reaaliaikakelloon liittyviä toimintoja. Katso 4.1.7 Ajastintoimintojen valvonta.

PID-SÄÄDIN

Tämän toiminnon avulla voit valvoa PID-säätimen arvoja. Katso 4.1.8 PID-säätimen valvonta.

ULKOINEN PID-SÄÄDIN

Voit valvoa ulkoiseen PID-säätimeen liittyviä arvoja. Katso 4.1.9 Ulkoisen PID-säätimen valvonta.

MONIPUMPPUTOIMINTO

Tämän toiminnon avulla voit valvoa useiden taajuusmuuttajien käyttöön liittyviä arvoja. Katso

4.1.10 Monipumpputoimintojen valvonta.

HUOLTOLASKURIT

Voit valvoa huoltolaskureihin liittyviä arvoja. Katso 4.1.11 Huoltolaskurit.

KENTTÄVÄYLÄDATA

Tämän toiminnon avulla voit tarkastella kenttäväylädataa valvonta-arvoina. Voit käyttää tätä toimintoa esimerkiksi valvontaan kenttäväylän käyttöönoton aikana. Katso 4.1.12 Kenttäväylän prosessidatan valvonta.

3

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

KÄYTTÖLIITTYMÄT VACON · 85

3.5 VACON® LIVE

VACON® Live on VACON® 10-, VACON® 20- ja VACON® 100 ‑taajuusmuuttajien tuoteperheen käyttöönottoon ja huoltoon tarkoitettu PC-työkalu. Voit ladata VACON® Live -työkalun osoitteesta http://drives.danfoss.com.

VACON® Live ‑työkalussa on muun muassa seuraavat ominaisuudet:

parametrien asetus, valvonta, taajuusmuuttajan tiedot ja tietojen kirjaus

•

ohjelmistojen lataustyökalu VACON® Loader

•

sarjatietoliikenne- ja Ethernet-yhteyksien tuki

•

Windows XP-, Vista-, 7- ja 8-tuki

•

17 kieltä: suomi, englanti, saksa, espanja, ranska, italia, venäjä, ruotsi, kiina, tšekki,

•

tanska, hollanti, puola, portugali, romania, slovakki ja turkki. Voit liittää taajuusmuuttajan PC-työkaluun mustalla VACON®-sarjatietoliikennekaapelilla.

Sarjatietoliikenneajurit asentuvat automaattisesti VACON® Live -työkalun asennuksen yhteydessä. Kun olet kytkenyt kaapelin, VACON® Live löytää liitetyn taajuusmuuttajan automaattisesti.

Lisätietoja VACON® Live ‑työkalun käytöstä on ohjelman ohjevalikossa.

Kuva 19: PC-työkalu VACON® Live

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

3

STOP

READY I/O

ID: M1

Main Menu

Monitor

(12)

Quick Setup

(4)

Parameters

(21)

STOP

READY I/O

ID: M2.1

Monitor

Multimonitor

Timer Functions

Basic

(13)

(7)

STOP

READY I/O

ID:25 FreqReference

Multimonitor

20.0 Hz

Motor Curre

0.00A

DC-link volt

0.0V

Output Freq

0.00 Hz

Motor Speed

0.0 rpm

Motor Voltage

0.0V

Motor Tempera

0.0%

Motor Torque

0.00 %

Unit Tempera

81.9°C

FreqReference

VACON · 86 VALVONTAVALIKKO

4 VALVONTAVALIKKO

4.1 VALVONTAVALIKKO

Voit valvoa parametrien ja signaalien oloarvoja, tiloja ja mitattuja arvoja. Voit myös mukauttaa joitakin valvottavia arvoja.

4.1.1 MONIVALVONTA

Voit kerätä 4–9 valvottavaa arvoa Monivalvonta-sivulle. Valitse kohteiden määrä parametrilla P3.11.4 (Monivalvontanäkymä). Lisätietoja on luvussa 5.11 Ryhmä 3.11: Sovelluksen asetukset.

VALVOTTAVIEN KOHTEIDEN VAIHTAMINEN

1 Siirry valvontavalikkoon painamalla OK-painiketta.

2 Valitse Monivalvonta.

3 Korvaa vanha kohde valitsemalla se

nuolipainikkeilla.

4

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID:1 M2.1.1.1

FreqReference

0.00 %Motor Power

Output frequency

FreqReference

Motor Speed

Motor Current

Motor Torque

0.00 Hz

10.00 Hz

0.00 rpm

0.00 A

0.00 %

STOP

READY I/O

ID: M2.2

Monitor

Multimonitor

Basic

Trend Curve

(13)

(7)

STOP

READY I/O

ID: M2.2.1

Trend Curve

Channel 1 min

View Trend Curve

-1000

Sampling interval

100 ms

(2)

VALVONTAVALIKKO VACON · 87

4 Valitse uusi kohde luettelosta painamalla OK-

painiketta.

4.1.2 TRENDIKÄYRÄ

Trendikäyrä on kahden valvonta-arvon graafinen esitys. Kun valitset arvon, taajuusmuuttaja alkaa arvojen tallentamisen. Trendikäyrä-alivalikossa

voit tarkastella trendikäyrää ja valita signaalit. Voit myös asettaa minimi- ja maksimiasetukset sekä näytteenottovälin ja käyttää automaattista skaalausta.

ARVOJEN MUUTTAMINEN

Voit muuttaa valvottavia arvoja seuraavasti: 1 Siirry Valvonta-valikon Trendikäyrä-alivalikkoon ja

paina OK-painiketta.

2 Siirry Näytä trendikäyrä ‑alivalikkoon painamalla

OK-painiketta.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

4

STOP

READY I/O

FreqReference

Motor Speed

0.00Hz

0rpm

STOP

READY I/O

ID:3 V2.2.1.1.4

FreqReference

Motor Shaft Power

Output frequency

FreqReference

Motor Speed

Motor Current

Motor Torque

STOP

READY I/O

Motor Current

Motor Speed

0.00A

0rpm

VACON · 88 VALVONTAVALIKKO

3 Voit valvoa trendikäyrän avulla samanaikaisesti

vain kahta arvoa. Nykyiset valinnat, Taajuusohje ja Moottorin nopeus näkyvät näytön alareunassa. Valitse muutettava nykyinen arvo ala- ja ylänuolipainikkeiden avulla. Paina OK-painiketta.

4 Selaa valvonta-arvojen luetteloa nuolipainikkeilla.

5 Valitse haluamasi arvo ja paina OK-painiketta.

KÄYRÄN ETENEMISEN PYSÄYTTÄMINEN

Trendikäyrä-toiminnolla voi myös pysäyttää käyrän etenemisen ja lukea nykyiset arvot. Voit sitten aloittaa käyrän etenemisen uudelleen.

4

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

RUN

READY ALARM I/O

Motor Current

Motor Speed

0.02A

-317rpm

RUN

READY ALARM I/O

Motor Current Motor Speed

0.02A

-327rpm

RUN

READY ALARM I/O

Motor Current Motor Speed

0.01A

-252rpm

VALVONTAVALIKKO VACON · 89

1 Valitse käyrä Trendikäyrä-näkymässä

ylänuolipainikkeella. Näytön kehys näkyy lihavoituna.

2 Paina OK-painiketta haluamassasi käyrän

kohdassa.

3 Näyttöön tulee pystysuuntainen viiva. Näytön

alareunassa olevat arvot vastaavat viivan sijaintia.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

4

RUN

READY ALARM I/O

Motor Current Motor Speed

0.01A

-254rpm

VACON · 90 VALVONTAVALIKKO

4 Voit tarkastella haluamasi toisen kohdan arvoja

siirtämällä viivaa vasemmalla tai oikealla nuolipainikkeella.

Taulukko 20: Trendikäyrän parametrit.

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

Tässä valikossa voit

M2.2.1 Näytä trendikäyrä

valvoa käyrämuodossa näytettäviä arvoja.

P2.2.2 Näytteenottoväli 100 432000 ms 100 2368

P2.2.3 Kanava 1 min. -214748 1000 -1000 2369

P2.2.4 Kanava 1 maks. -1000 214748 1000 2370

P2.2.5 Kanava 2 min. -214748 1000 -1000 2371

P2.2.6 Kanava 2 maks. -1000 214748 1000 2372

P2.2.7

Automaattinen skaa-

laus

0 1 0 2373

0 = Ei käytössä 1 = Käytössä

4.1.3 PERUS

Perusvalvonta-arvot ja niihin liittyvät tiedot ovat seuraavassa taulukossa.

HUOMAUTUS!

Valvontavalikossa näkyvät vain vakiolaajennuskorttien tilatiedot. Kaikkien laajennuskorttien signaalien tilat näkyvät raakatietomuodossa I/O ja laitteisto valikossa.

Tarkista laajennuskorttien tilat I/O ja laitteisto -valikosta, kun järjestelmä pyytää niin tekemään.

4

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VALVONTAVALIKKO VACON · 91

Taulukko 21: Valvontavalikon kohteet.

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

V2.3.1 Lähtötaajuus Hz 0.01 1

V2.3.2 Taajuusohje Hz 0.01 25

V2.3.3 Moottorin nopeus rpm 1 2

V2.3.4 Moottorin virta A Vaihtelee 3

V2.3.5

V2.3.7

V2.3.8

V2.3.9 Moottorin jännite V 0.1 6

V2.3.10 Välipiirin jännite V 1 7

V2.3.11 Laitteen lämpötila °C 0.1 8

V2.3.12

V2.3.13

V2.3.14 Momenttiohje % 0.1 18

Moottorin momentti

Moottorin akseli-

teho

Moottorin akseli-

teho

Moottorin lämpö-

tila

Moottorin esiläm-

mitys

% 0.1 4

% 0.1 5

kW/hv Vaihtelee 73

% 0.1 9

1 1228

0 = POIS 1 = Lämmitys (tasavirran syöttö)

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

4

VACON · 92 VALVONTAVALIKKO

4.1.4 I/O

Taulukko 22: I/O-signaalien valvonta

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

V2.4.1

V2.4.2

V2.4.3

V2.4.4 Analogiatulo 1 % 0.01 59 oletuksena paikka A.1

V2.4.5 Analogiatulo 2 % 0.01 60 oletuksena paikka A.2

V2.4.6 Analogiatulo 3 % 0.01 61 oletuksena paikka D.1

V2.4.7 Analogiatulo 4 % 0.01 62 oletuksena paikka D.2

V2.4.8 Analogiatulo 5 % 0.01 75 oletuksena paikka E.1

V2.4.9 Analogiatulo 6 % 0.01 76 oletuksena paikka E.2

V2.4.10 Paikka A AO1 % 0.01 81

Paikka A DIN 1, 2,

3

Paikka A DIN 4, 5,

6

Paikka B RO 1, 2,

3

1 15

1 16

1 17

4.1.5 LÄMPÖTILATULOT

HUOMAUTUS!

Tämä parametriryhmä näkyy, jos laitteeseen on asennettu lämpötilanmittauksen lisäkortti (OPT-BH).

Taulukko 23: Lämpötilatulojen valvonta.

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

V2.5.1 Lämpötilatulo 1 °C 0.1 50

V2.5.2 Lämpötilatulo 2 °C 0.1 51

V2.5.3 Lämpötilatulo 3 °C 0.1 52

V2.5.4 Lämpötilatulo 4 °C 0.1 69

V2.5.5 Lämpötilatulo 5 °C 0.1 70

V2.5.6 Lämpötilatulo 6 °C 0.1 71

4

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VALVONTAVALIKKO VACON · 93

4.1.6 LISÄVALVONNAT JA KEHITTYNEET VALVONNAT

Taulukko 24: Kehittynyt arvojen valvonta.

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

B1 = Valmis B2 = Käy B3 = Vika

V2.6.1

V2.6.2 Valmis-tila 1 78

Taajuusmuuttajan

Status Word

1 43

B6 = Käynnistys sallittu B7 = Aktiivinen hälytys B10 = Tasavirta pysäytyksessä B11 = DC-jarru aktiivinen B12 = Käy-pyyntö B13 = Moottorisäädin käytössä B15 = Jarrukatkoja käytössä

B0 = Käynn. sall. korkea B1 = Ei aktiivisia vikoja B2 = Latauskytkin on suljettu B3 = Tasajännite sallitulla alueella B4 = Virranhallinta alustettu B5 = Teho-osa ei estä käynnistystä B6 = Järjestelmän ohjelmisto ei estä käynnistystä

V2.6.3

V2.6.4

Sovelluksen Sta-

tus Word1

Sovelluksen Sta-

tus Word2

1 89

1 90

B0 = Lukitus 1 B1 = Lukitus 2 B2 = Varattu B3 = Ramppi 2 aktiivinen B4 = Mekaaninen jarrun ohjaus B5 = I/O A -ohjaus aktiivinen B6 = I/O B -ohjaus aktiivinen B7 = Kenttäväyläohjaus aktiivinen B8 = Paikallisohjaus aktiivinen B9 = PC-ohjaus aktiivinen B10 = Vakionopeudet aktiiviset B11 = Ryömintä aktiivinen B12 = Fire Mode aktiivinen B13 = Moottorin esilämmitys aktiivinen B14 = Pikapysäytys aktiivinen B15 = Taajuusmuuttajan pysäytys paneelista

B0 = Ei kiihdytystä/hidastusta B1 = Moottorikytkin avoinna B5 = Paineen ylläpitopumppu aktiivinen B6 = Siemenvesipumppu aktiivinen B7 = Syöttöpaineen valvonta (hälytys/vika) B8 = Jäätymisenesto (hälytys/vika) B9 = Automaattinen puhdistus aktiivinen

V2.6.5 DIN Status Word 1 1 56

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

4

VACON · 94 VALVONTAVALIKKO

Taulukko 24: Kehittynyt arvojen valvonta.

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

V2.6.6 DIN Status Word 2 1 57

V2.6.7

V2.6.8 Taajuusohjelähde 1 1495

V2.6.9

V2.6.10

V2.6.11

Moottorin virta, 1

desimaali

Viimeisin aktiivi-

nen vikakoodi

Viimeisin aktiivi-

nen vikatunnus

Viimeisin aktiivinen hälytyskoodi

0.1 45

1 37

1 95

1 74

0 = PC 1 = Vakionopeudet 2 = Paneelin ohjearvo 3 = Kenttäväylä 4 = AI1 5 = AI2 6 = AI1 + AI2 7 = PID-säädin 8 = Moottoripotentiometri 9 = Ohjaussauva 10 = Ryömintä 100 = Ei määritetty 101 = Hälytys, vakionopeus 102 = Automaattinen puhdistus

V2.6.12

V2.6.13

V2.6.14

Viimeisin aktiivi-

nen hälytystunnus

Moottorisäätimen

tila

Moottorin akseli-

tehon 1 hidastus

1 94

1 77

kW/hv 98

B0 = Virtaraja (moottori) B1 = Virtaraja (generaattori) B2 = Momenttiraja (moottori) B3 = Momenttiraja (generaattori) B4 = Ylijännitesäätö B5 = Alijännitesäätö B6 = Tehoraja (moottori) B7 = Tehoraja (generaattori)

4.1.7 AJASTINTOIMINTOJEN VALVONTA

Voit valvoa ajastintoimintoihin ja reaaliaikakelloon liittyviä toimintoja.

4

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VALVONTAVALIKKO VACON · 95

Taulukko 25: Ajastintoimintojen valvonta.

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

V2.7.1 AK 1, AK 2, AK 3 1 1441

V2.7.2 Intervalli 1 1 1442

V2.7.3 Intervalli 2 1 1443

V2.7.4 Intervalli 3 1 1444

V2.7.5 Intervalli 4 1 1445

V2.7.6 Intervalli 5 1 1446

V2.7.7 Ajastin 1 s 1 1447

V2.7.8 Ajastin 2 s 1 1448

V2.7.9 Ajastin 3 s 1 1449

V2.7.10 Reaaliaikakello 1450

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

4

VACON · 96 VALVONTAVALIKKO

4.1.8 PID-SÄÄTIMEN VALVONTA

Taulukko 26: PID-säätimen arvojen valvonta.

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

Para-

metrin

P3.13.1.7

asetuk-

sen

mukaan

(katso

5.13

Ryhmä

3.13: PID-

säädin)

Para-

metrin

P3.13.1.7

asetuk-

sen

mukaan

20

21

V2.8.1 PID1 asetusarvo

V2.8.2

PID1 takaisinkyt-

kentä

Vaihte-

lee

Vaihte-

lee

Para-

metrin

V2.8.3

V2.8.4 PID1-lähtö % 0.01 23

V2.8.5 PID1-tila 1 24

PID1-säätimen

virheen arvo

Vaihte-

lee

P3.13.1.7

asetuk-

sen

mukaan

22

0 = Pysäytetty 1 = Käy 3 = Lepotila 4 = Kuolleella alueella (katso 5.13 Ryhmä

3.13: PID-säädin)

4

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VALVONTAVALIKKO VACON · 97

4.1.9 ULKOISEN PID-SÄÄTIMEN VALVONTA

Taulukko 27: Ulkoisen PID-säätimen arvojen valvonta.

Indeksi Valvonta-arvo Laite Skaala ID Kuvaus

Para-

metrin P3.14.1.1 0 asetuk-

sen

mukaan

(katso

5.14

Ryhmä

3.14:

Ulkoinen

PID-sää-

din)

Para-

metrin P3.14.1.1 0 asetuk-

sen

mukaan

83

84

V2.9.1

V2.9.2

Ulkoinen PID, ase-

tusarvo

Ulkoinen PID,

takaisinkytkentä

Vaihte-

lee

Vaihte-

lee

Para-

metrin

V2.9.3

V2.9.4

V2.9.5 Ulkoinen PID-tila 1 87

Ulkoinen PID-

virhe

Ulkoinen PID-

lähtö

Vaihte-

lee

P3.14.1.1 0 asetuk-

sen

mukaan

% 0.01 86

85

0 = Pysäytetty 1 = Käy 2 = Kuolleella alueella (katso 5.14 Ryhmä

3.14: Ulkoinen PID-säädin)

4.1.10 MONIPUMPPUTOIMINTOJEN VALVONTA

Taulukko 28: Monipumpputoimintojen valvonta

Indeksi Valvonta-arvo Laite Skaala ID Kuvaus

V2.10.1 Käytetyt moottorit 1 30

V2.10.2 Vuorott On/Off 1 1114

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

4

VACON · 98 VALVONTAVALIKKO

4.1.11 HUOLTOLASKURIT

Taulukko 29: Huoltolaskurin valvonta.

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

V2.11.1 Huoltolaskuri 1 h/kRev Vaihtelee 1101

4.1.12 KENTTÄVÄYLÄN PROSESSIDATAN VALVONTA

Taulukko 30: Kenttäväylän prosessidatan valvonta

Numero Valvonta-arvo Yks. Skaala ID Kuvaus

V2.12.1 KV Control Word 1 874

V2.12.2 KV-nopeusohje Vaihtelee 875

V2.12.3 KV data in 1 1 876

V2.12.4 KV data in 2 1 877

V2.12.5 KV data in 3 1 878

V2.12.6 KV data in 4 1 879

V2.12.7 KV data in 5 1 880

V2.12.8 KV data in 6 1 881

V2.12.9 KV data in 7 1 882

V2.12.10 KV data in 8 1 883

V2.12.11 KV Status Word 1 864

V2.12.12

V2.12.13 KV Data Out 1 1 866

V2.12.14 KV Data Out 2 1 867

V2.12.15 KV Data Out 3 1 868

V2.12.16 KV Data Out 4 1 869

V2.12.17 KV Data Out 5 1 870

KV Nopeuden olo-

arvo

0.01 865

4

V2.12.18 KV Data Out 6 1 871

V2.12.19 KV Data Out 7 1 872

V2.12.20 KV Data Out 8 1 873

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

PARAMETRIVALIKKO VACON · 99

5 PARAMETRIVALIKKO

5.1 RYHMÄ 3.1: MOOTTORIN ASETUKSET

Taulukko 31: Moottorin arvokilven parametrit.

Numero Parametri Min. Maks. Yks. Oletus ID Kuvaus

P3.1.1.1

P3.1.1.2

P3.1.1.3

P3.1.1.4

P3.1.1.5

P3.1.1.6

Moottorin nimellis-

jännite

Moottorin nimellis-

taajuus

Moottorin nimellis-

nopeus

Moottorin nimellis-

virta

Moottorin tehoker-

roin

Moottorin nimellis-

teho

Vaihte-

lee

8.00 320.00 Hz 50 / 60 111

24 19200 rpm Vaihtelee 112

IH * 0,1 IH * 2 A Vaihtelee 113

0.30 1.00 Vaihtelee 120

Vaihte-

lee

Vaihte-

lee

Vaihte-

lee

V Vaihtelee 110

kW Vaihtelee 116

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

5

VACON · 100 PARAMETRIVALIKKO

Taulukko 32: Moottorin ohjausasetukset.

Indeksi Parametri Min. Maks. Laite Oletus ID Kuvaus

0 = Taajuusohje

P3.1.2.1 Säätötapa 0 2 0 600

P3.1.2.2 Moottorin tyyppi 0 2 0 650

1 = Nopeusohje 2 = Momenttiohjaus

0 = Induktiomoottori 1 = Kestomagneettimoottori 2 = Reluktanssimoottori

P3.1.2.3 Kytkentätaajuus 1.5

P3.1.2.4 ID ajo 0 2 0 631

P3.1.2.5 Magnetointivirta 0.0 2*IH A 0.0 612

P3.1.2.6 Moott. kytkin 0 1 0 653

P3.1.2.7 Kuormitusjousto 0.00 20.00 % 0.00 620

P3.1.2.8

P3.1.2.9 Kuormitusjoustotapa 0 1 0 1534

P3.1.2.10 Ylijännitesäätö 0 1 1 607

P3.1.2.11 Alijännitesäätö 0 1 1 608

P3.1.2.12

Kuormitusjouston

aika

Energiankäytön opti-

mointi

0.00 2.00 s 0.00 656

0 1 0 666

Vaihte-

lee

kHz Vaihtelee 601

0 = Ei käytössä 1 = Pysäytettynä 2 = Pyörii

0 = Ei käytössä 1 = Käytössä

0 = Normaali. 1 = Lineaarinen poisto.

0 = Ei käytössä 1 = Käytössä

P3.1.2.13

P3.1.2.14 Ylimodulaatio 0 1 1 1515

5

Staattorin jännitteen

säätö

50.0 150.0 % 100.0 659

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

0 = Ei käytössä 1 = Käytössä

Danfoss VACON 100 INDUSTRIAL, VACON 100 X Application guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

ESIPUHE

ASIAKIRJAN TIEDOT

TIETOJA TÄSTÄ OPPAASTA

VACON®-TAAJUUSMUUTTAJAN TOIMINNOT

SISÄLLYS

1 PIKAOPAS

1.1 OHJAUSPANEELI JA PANEELI

1.2 PANEELIT

1.3 ENSIMMÄINEN KÄYNNISTYS

1.4 SOVELLUSTEN KUVAUKSET

1.4.1 VAKIOSOVELLUS

1.4.2 PAIKALLIS-/ETÄOHJAUSSOVELLUS

1.4.3 MULTI-STEP-NOPEUSSOVELLUS

1.4.4 PID-SÄÄTÖSOVELLUS

1.4.5 ERIKOISKÄYTTÖSOVELLUS

1.4.6 MOOTTORIPOTENTIOMETRI ‑SOVELLUS

2 OHJATUT TOIMINNOT

2.1 OHJATTU VAKIOSOVELLUSTOIMINTO

2.2 OHJATTU PAIKALLIS-/ETÄOHJAUS-SOVELLUSTOIMINTO

2.3 OHJATTU MULTI-STEP-NOPEUSSOVELLUSTOIMINTO

2.4 OHJATTU PID-SÄÄTÖSOVELLUSTOIMINTO

2.5 OHJATTU ERIKOISKÄYTTÖSOVELLUSTOIMINTO

2.6 OHJATTU MOOTTORIPOTENTIOMETRI-SOVELLUSTOIMINTO

2.7 OHJATTU MONIPUMPPUTOIMINTO

2.8 OHJATTU FIRE MODE -ASETUSTOIMINTO

3 KÄYTTÖLIITTYMÄT

3.1 SIIRTYMINEN PANEELISSA

3.2 GRAAFISEN PANEELIN KÄYTTÖ

3.2.1 ARVOJEN MUOKKAAMINEN

3.2.2 VIAN KUITTAAMINEN

3.2.3 FUNCT-PAINIKE

3.2.4 PARAMETRIEN KOPIOIMINEN

3.2.5 PARAMETRIEN VERTAAMINEN

3.2.6 OHJETEKSTIT

3.2.7 SUOSIKIT-VALIKON KÄYTTÄMINEN

3.3 TEKSTIPANEELIN KÄYTTÖ

3.3.1 ARVOJEN MUOKKAAMINEN

3.3.2 VIAN KUITTAAMINEN

3.3.3 FUNCT-PAINIKE

3.4 VALIKKORAKENNE

3.4.1 NOPEA KÄYTTÖÖNOTTO

3.4.2 VALVONTA

3.5 VACON® LIVE

4 VALVONTAVALIKKO

4.1 VALVONTAVALIKKO

4.1.1 MONIVALVONTA

4.1.2 TRENDIKÄYRÄ

4.1.3 PERUS

4.1.4 I/O

4.1.5 LÄMPÖTILATULOT

4.1.6 LISÄVALVONNAT JA KEHITTYNEET VALVONNAT

4.1.7 AJASTINTOIMINTOJEN VALVONTA

4.1.8 PID-SÄÄTIMEN VALVONTA

4.1.9 ULKOISEN PID-SÄÄTIMEN VALVONTA

4.1.10 MONIPUMPPUTOIMINTOJEN VALVONTA

4.1.11 HUOLTOLASKURIT

4.1.12 KENTTÄVÄYLÄN PROSESSIDATAN VALVONTA

5 PARAMETRIVALIKKO

5.1 RYHMÄ 3.1: MOOTTORIN ASETUKSET
