VACON® 100 wandmontierte Frequenzumrichter VACON® 100 INDUSTRIAL, VACON® 100 FLOW, VACON® 100 HVAC

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Inhalt

Einführung

1.1 Zusätzliche Ressourcen 7

1.2 Entsorgung 7

1.3 Typzulassungen und Zertifizierungen 7

2 Sicherheit 9

2.1 Gefahr und Warnungen 9

2.2 Gefahrenhinweise und Hinweise 10

3 Produktübersicht 13

3.1 Handbuchversion 13

3.2 Verpackungsetikett 13

3.3 Beschreibung des Typencodes 14

3.4 Gehäusegrößen 15

4 Empfang der Lieferung 19

4.1 Überprüfung der Lieferung 19

4.2 Zubehör 19

4.2.1 Montagezubehör, MR4 19

4.2.2 Montagezubehör, MR5 19

4.2.3 Montagezubehör, MR6 20

4.2.4 Montagezubehör, MR7 20

4.2.5 Montagezubehör, MR8 21

4.2.6 Montagezubehör, MR9 21

4.3 Lagerung des Produkts 22

4.4 Anheben der Gehäusegrößen MR8 und MR9 22

4.5 Verwenden des Produktänderungs-Aufklebers 23

5 Montage 25

5.1 Anforderungen für die Wandmontage 25

5.2 Anforderungen für die Flanschmontage 25

5.3 Kühlanforderungen 27

5.3.1 Allgemeine Kühlanforderungen 27

5.3.2 Kühlung 27

5.3.3 Erforderliche Menge an Kühlluft 30

6 Elektrische Installation 31

6.1 Kabelanschlüsse 31

6.1.1 Allgemeine Kabelanforderungen 31

6.1.2 UL-Normen für Kabel 32

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

6.1.3 Kabelauswahl und Abmessungen 32

6.1.4 Kabelauswahl und Abmessungen, Nordamerika 32

6.1.5 Sicherungsauswahl 33

6.1.6 Sicherungsauswahl, Nordamerika 33

6.1.7 Bremswiderstandskabel 33

6.2 EMV-konforme Installation 34

6.2.1 Installation in einem Netzwerk mit Eckpunkt-Erdung 35

6.3 Erdung 35

6.4 Zugang zu und Lokalisierung der Anschlüsse 37

6.4.1 Zugang zu und Lokalisierung der Anschlüsse für MR4-MR7 37

6.4.2 Zugang zu und Lokalisierung der Anschlüsse für MR8 39

6.4.3 Zugang zu und Lokalisierung der Anschlüsse für MR9 41

6.5 Kabelinstallation 44

6.5.1 Weitere Anweisungen für die Kabelinstallation 44

6.5.2 Kabelinstallation, MR4-MR7 45

6.5.3 Kabelinstallation, MR8-MR9 49

6.6 Installation in einem IT-Netz 54

6.6.1 Installieren des Frequenzumrichters in einem IT-System, MR4-MR6 54

6.6.2 Installieren des Frequenzumrichters in einem IT-System, MR7 57

6.6.3 Installieren des Frequenzumrichters in einem IT-System, MR8 60

6.6.4 Installieren des Frequenzumrichters in einem IT-System, MR9 62

6.7 Installation in marinen Anwendungen 65

Inhalt

7 Steuereinheit 66

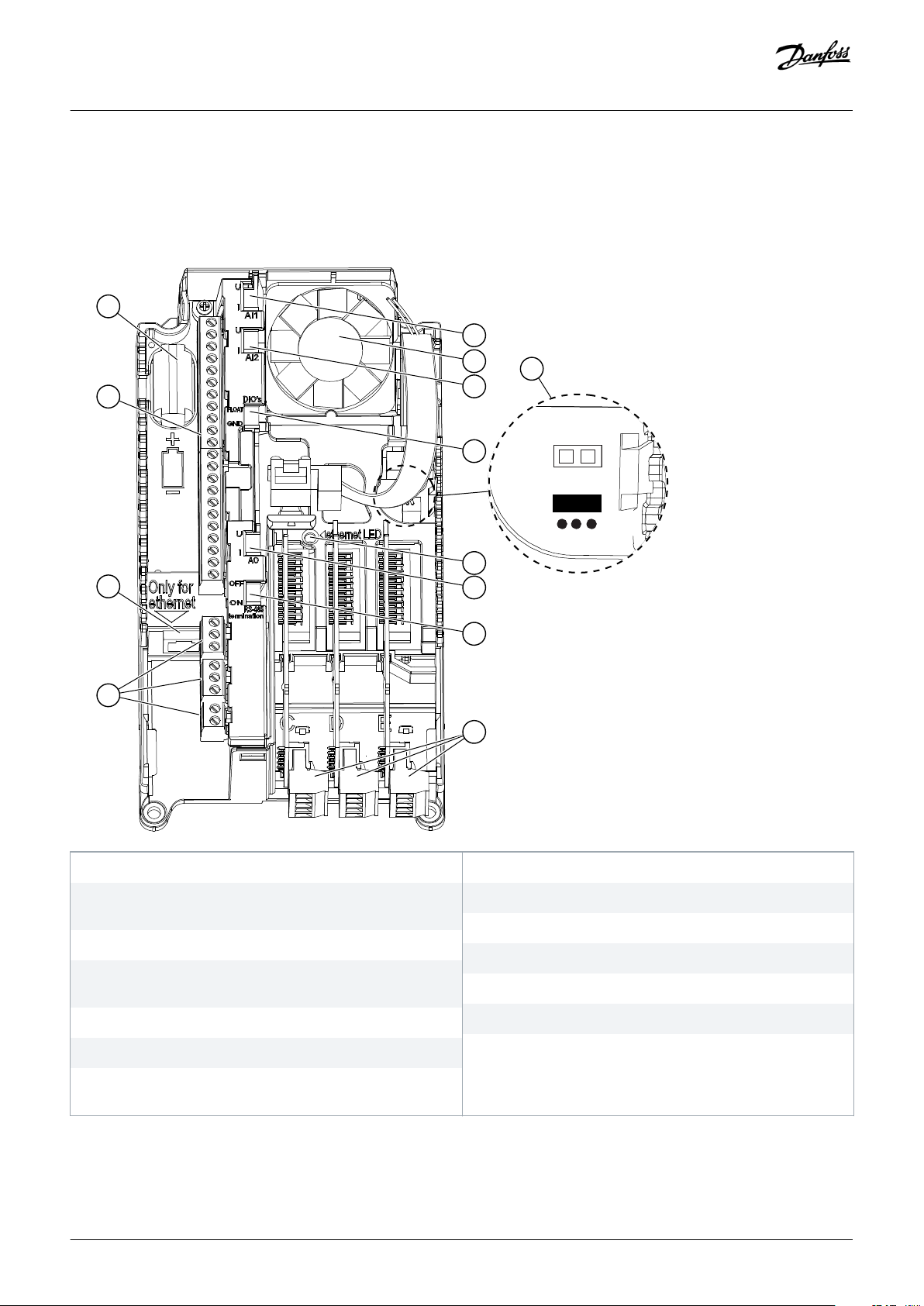

7.1 Komponenten der Steuereinheit 66

7.2 Verkabelung der Steuereinheit 67

7.2.1 Auswahl der Steuerleitungen 67

7.2.2 Anschlüsse der Steuereinheit 67

7.3 DIP-Schalter an der Steuereinheit 70

7.3.1 Auswahl von Anschlussfunktionen über DIP-Schalter 70

7.3.2 Isolierung der Digitaleingänge von der Erde 72

7.4 Feldbusanschlüsse 72

7.4.1 Feldbusanschlüsse 72

7.4.2 Interne Feldbusse in VACON® 100-Produkten 73

7.4.3 Allgemeine Verdrahtungsrichtlinie für Feldbus 74

7.4.3.1 Kabelverlegung 74

7.4.3.2 Zugentlastung 76

7.4.4 Ethernet-Inbetriebnahme und -Verdrahtung 76

7.4.4.1 Allgemeine Verdrahtungsrichtlinie für Ethernet 76

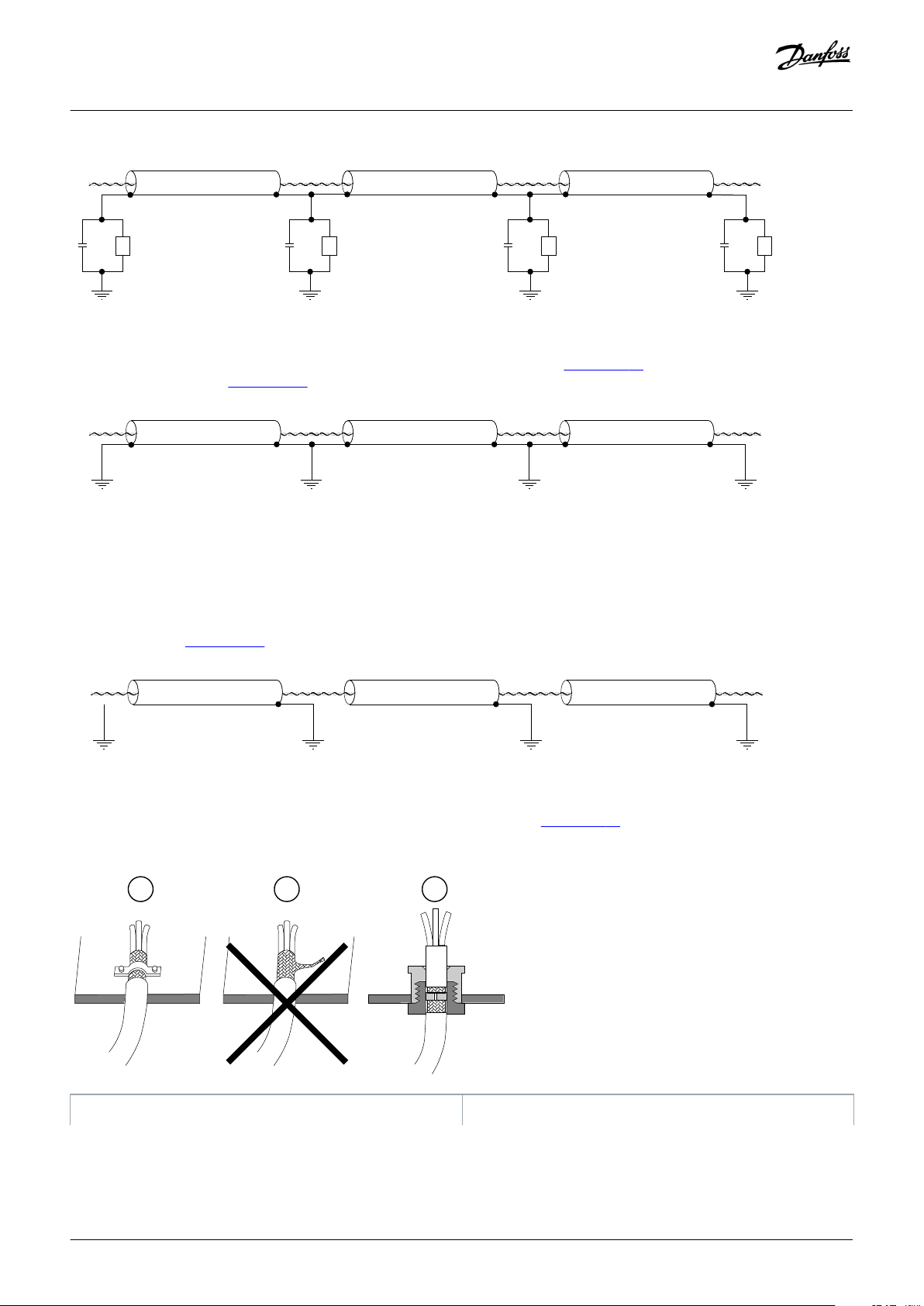

7.4.4.2 Erdung des Kabelschirms 76

7.4.4.3 Verwendung des Feldbus über ein Ethernetkabel 78

7.4.5 RS485-Inbetriebnahme und -Verdrahtung 81

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

7.4.5.1 Allgemeine Verdrahtungsrichtlinie für RS485 81

7.4.5.2 Erdung des Kabelschirms 82

7.4.5.3 Die RS-485-Busvorspannung 83

7.4.5.4 Verwendung des Feldbus über ein RS485-Kabel 83

7.5 Verfügbare Optionskarten 87

7.6 Installation von Optionskarten 88

7.7 Batterie für die Echtzeituhr (RTC) 90

7.8 Galvanische Trennschichten 90

7.9 Beschreibung der Bedieneinheit 92

7.9.1 Bedieneinheit und Tastenfeld 92

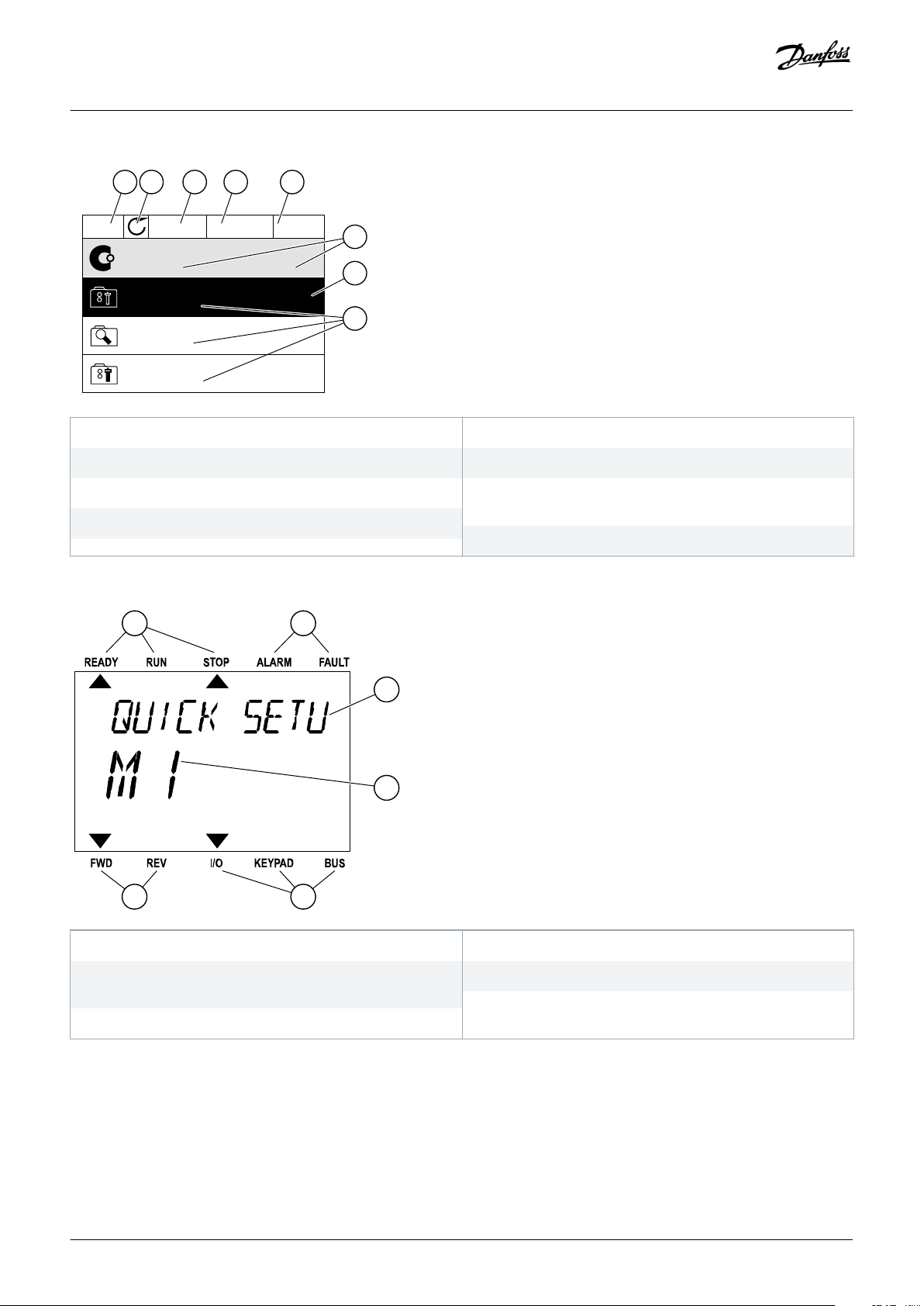

7.9.2 Anzeigen an der Bedieneinheit 92

Inhalt

8 Inbetriebnahme 94

8.1 Sicherheitsprüfungen vor Beginn der Inbetriebnahme 94

8.2 Inbetriebnahme des Frequenzumrichters 95

8.3 Messung von Kabel- und Motorisolation 95

8.3.1 Isolationsprüfungen des Motorkabels 96

8.3.2 Isolationsprüfungen des Stromkabels 96

8.3.3 Isolationsprüfungen des Motors 96

8.4 Prüfen des Frequenzumrichters nach der Inbetriebnahme 97

9 Wartung 98

9.1 Wartungsplan 98

10 Spezifikationen 99

10.1 Gewicht des Frequenzumrichters 99

10.2 Abmessungen 99

10.2.1 Abmessungen für die Wandmontage 99

10.2.1.1 Abmessungen für die Wandmontage des MR4 99

10.2.1.2 Abmessungen für die Wandmontage des MR5 100

10.2.1.3 Abmessungen für die Wandmontage des MR6 101

10.2.1.4 Abmessungen für die Wandmontage des MR7 102

10.2.1.5 Abmessungen für die Wandmontage des MR8 103

10.2.1.6 Abmessungen für die Wandmontage des MR9 104

10.2.2 Abmessungen für die Flanschbefestigung 105

10.2.2.1 Abmessungen für die Flanschmontage des MR4 105

10.2.2.2 Abmessungen für die Flanschmontage des MR5 106

10.2.2.3 Abmessungen für die Flanschmontage des MR6 107

10.2.2.4 Abmessungen für die Flanschmontage des MR7 108

10.3 Kabel- und Sicherungsgrößen 108

10.3.1 Liste der Kabel- und Sicherungsgrößen 108

10.3.2 Kabel- und Sicherungsgrößen, Netzspannungen 208–240 V und 380–500 V 109

10.3.3 Kabel- und Sicherungsgrößen, Netzspannung 525–690 V 110

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

10.3.4 Kabel- und Sicherungsgrößen, Netzspannungen 208–240 V und 380–500 V, Nordamerika 112

10.3.5 Kabel- und Sicherungsgrößen, Netzspannung 525–690 V, Nordamerika 114

10.4 Abisolierlängen der Kabel 115

10.5 Anzugsmomente der Anschlüsse 116

10.6 Nennleistungen 117

10.6.1 Nennleistungen des VACON® 100 INDUSTRIAL, 208–240 V 117

10.6.2 Nennleistungen des VACON® 100 INDUSTRIAL, 380–500 V 119

10.6.3 Nennleistungen des VACON® 100 INDUSTRIAL, 525–600 V 120

10.6.4 Nennleistungen des VACON® 100 INDUSTRIAL, 525–690 V 121

10.6.5 Nennleistungen des VACON® 100 FLOW, 208–240 V 122

10.6.6 Nennleistungen des VACON® 100 FLOW, 380–500 V 123

10.6.7 Nennleistungen des VACON® 100 FLOW, 525–600 V 124

10.6.8 Nennleistungen des VACON® 100 FLOW, 525–690 V 125

10.6.9 Nennleistungen des VACON® 100 HVAC, 208–240 V 126

10.6.10 Nennleistungen des VACON® 100 HVAC, 380–500 V 127

10.7 Überlastfähigkeit 127

10.8 Bremswiderstandsnennwerte 129

10.8.1 Bremswiderstandsnennwerte 129

10.8.2 Bremswiderstand bei Light Duty- und Heavy Duty-Arbeitszyklen 129

10.8.3 Bremswiderstandstypen, Netzspannungen 208-240 V und 380-500 V 130

10.8.4 Bremswiderstandstypen, Netzspannung 525–690 V 130

10.8.5 Bremswiderstand und Bremsleistung, Netzspannung 208–240 V 131

10.8.6 Bremswiderstand und Bremsleistung, Netzspannung 380–500 V 132

10.8.7 Bremswiderstand und Bremsleistung, Netzspannung 525–600 V 132

10.8.8 Bremswiderstand und Bremsleistung, Netzspannung 525–690 V 132

10.9 Steueranschlüsse 133

10.10 Technische Daten, VACON® 100 INDUSTRIAL 136

10.11 Technische Daten, VACON® 100 FLOW 141

10.12 Technische Daten, VACON® 100 HVAC 146

Inhalt

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Einführung

1 Einführung

1.1 Zusätzliche Ressourcen

Es stehen weitere Ressourcen zur Verfügung, die Ihnen helfen, erweiterte Frequenzumrichter-Funktionen und -Einsatzweisen zu verstehen.

•

Anwendungsanleitung für VACON® 100 INDUSTRIAL

• Anwendungsanleitung für VACON® 100 FLOW

• Anwendungsanleitung für VACON® 100 HVAC

• Installationshandbuch für VACON® 100 Enclosed Drives

• Installationshandbuch für VACON® 100 IP00 Drive Modules

• Installationshandbuch für VACON® 100 X

• Anweisungen für den Betrieb mit Optionskarten und sonstiger Zusatzausrüstung.

Ergänzende Publikationen und Handbücher sind bei Danfoss erhältlich.

Für die Märkte USA und Kanada:

HINWEIS! Sie können die Produkthandbücher in Deutsch und Französisch mit den geltenden Sicherheits-, Warn- und Gefahrenhinweisen unter https://www.danfoss.com/de-de/service-and-support/ herunterladen.

REMARQUE ! Vous pouvez télécharger les versions anglaise et française des manuels produit contenant l'ensemble des informations de sécurité, avertissements et mises en garde applicables sur le site https://www.danfoss.com/de-de/service-and-support/.

1.2 Entsorgung

Context:

Entsorgen Sie keine Geräte, die elektrische Bauteile enthalten, im Hausmüll. Sammeln Sie diese separat gemäß den lokalen und aktuell geltenden Gesetzen.

1.3 Typzulassungen und Zertifizierungen

Die folgende Liste ist eine Auswahl von möglichen Typzulassungen und Zertifizierungen für Danfoss-Frequenzumrichter:

AQ298036140958de-000101 / DPD01713| 7

089

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

HINWEIS

Die jeweiligen Zulassungen und Zertifizierungen für den Frequenzumrichter befinden sich auf dem Typenschild des Frequenzumrichters. Weitere Informationen erhalten Sie von Ihrer örtlichen Danfoss-Vertretung oder einem Partner.

Einführung

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

2 Sicherheit

2.1 Gefahr und Warnungen

GEFAHR

STROMSCHLAGGEFAHR DURCH BAUTEILE DER LEISTUNGSEINHEIT

Die Bauteile der Leistungseinheit sind stromführend, wenn der Umrichter an die Netzversorgung angeschlossen ist. Eine Berührung dieser Spannung kann zum Tod oder zu schweren Verletzungen führen.

Berühren Sie die Bauteile der Leistungseinheit nicht, wenn der Umrichter an die Netzversorgung angeschlossen ist. Stellen

Sie vor dem Anschließen des Frequenzumrichters an die Netzversorgung sicher, dass die Abdeckungen des Umrichters geschlossen sind.

GEFAHR

STROMSCHLAGGEFAHR DURCH KLEMMEN

Wenn der Frequenzumrichter an die Netzversorgung angeschlossen ist, stehen die Motoranschlussklemmen U, V und W, die Anschlussklemmen für den Bremswiderstand oder die DC-Klemmen unter Spannung – auch wenn der Motor nicht in Betrieb ist. Eine Berührung dieser Spannung kann zum Tod oder zu schweren Verletzungen führen.

Berühren Sie die Motoranschlussklemmen U, V und W, die Anschlussklemmen für den Bremswiderstand und die

Gleichstromklemmen nicht, wenn der Umrichter an die Stromversorgung angeschlossen ist. Stellen Sie vor dem Anschließen des Frequenzumrichters an die Netzversorgung sicher, dass die Abdeckungen des Umrichters geschlossen sind.

Sicherheit

GEFAHR

STROMSCHLAGGEFAHR DURCH DC-ZWISCHENKREIS ODER EXTERNE QUELLE

Aufgrund von Kondensatoren können die Klemmenanschlüsse und die Bauteile des Umrichters noch 5 Minuten nach der Trennung vom Stromnetz und dem Abschalten des Motors unter hoher Spannung stehen. Auch die Lastseite des Umrichters kann Spannung erzeugen. Eine Berührung dieser Spannung kann zum Tod oder zu schweren Verletzungen führen.

Vor elektrischen Arbeiten am Umrichter:

•

Trennen Sie den Umrichter von der Netzversorgung und achten Sie darauf, dass Motor abgeschaltet wurde.

• Stellen Sie nach dem Lockout-Tagout-Prinzip sicher, dass die Stromversorgung des Umrichters verriegelt und markiert ist.

• Sorgen Sie dafür, dass während der Arbeiten keine externe Spannungsquelle unbeabsichtigt Spannung erzeugt.

• Warten Sie fünf Minuten, bevor Sie die Schaltschranktür oder die Abdeckung des Frequenzumrichters öffnen.

• Überzeugen Sie sich unter Verwendung eines Messgeräts, dass keine Spannung anliegt.

WARNUNG

STROMSCHLAGGEFAHR DURCH STEUERKLEMMEN

Die Steuerklemmen können gefährliche Spannung führen, auch wenn der Umrichter vom Stromnetz getrennt ist. Eine Berührung dieser Spannung kann zu Verletzungen führen.

Stellen Sie sicher vor dem Berführen der Steuerklemmen sicher, dass keine Spannung anliegt.

AQ298036140958de-000101 / DPD01713| 9

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

WARNUNG

UNGEWOLLTER MOTORSTART

Beim Einschalten, nach dem Quittieren einer Stromunterbrechung oder eines Fehlers startet der Motor sofort, wenn das Startsignal aktiv ist, es sei denn, für die Start-/Stopp-Logik wurde die Pulssteuerung ausgewählt. Wenn sich die Parameter, die Anwendungen oder die Software ändern, können sich auch die E/A-Funktionen (einschließlich der Starteingaben) ändern. Wenn Sie die Funktion zur automatischen Fehlerquittierung aktivieren, startet der Motor automatisch, nachdem eine automatische Fehlerquittierung stattgefunden hat. Siehe Anwendungsanleitung. Wenn Sie nicht sicherstellen, dass Motor, System und alle angeschlossenen Geräte startklar sind, kann dies zu Personen- oder Sachschäden führen.

Trennen Sie den Motor vom Umrichter, wenn ein versehentlicher Start gefährlich sein kann. Stellen Sie sicher, dass die

Anlage unter allen Umständen betriebssicher ist.

WARNUNG

GEFAHR DURCH ABLEITSTROM

Ableitströme überschreiten 3,5 mA. Eine nicht ordnungsgemäße Erdung des Frequenzumrichters kann zum Tod oder zu schweren Verletzungen führen!

Stellen Sie die ordnungsgemäße Erdung der Anlage durch einen zugelassenen Elektroinstallateur sicher.

Sicherheit

WARNUNG

STROMSCHLAGGEFAHR DURCH SCHUTZLEITER

Der Umrichter kann einen Gleichstrom im Schutzerdungsleiter erzeugen. Wenn Sie keine Fehlerstromschutzschalter (RCD) oder Differenzstrom-Überwachungseinrichtung (RCM) einsetzen, kann dies dazu führen, dass der RCD nicht den beabsichtigten Schutz bietet, wodurch es zum Tod oder zu schweren Verletzungen kommen kann.

Verwenden Sie ein RCD- oder RCM-Gerät vom Typ B auf der Netzseite des Umrichters.

2.2 Gefahrenhinweise und Hinweise

VORSICHT

BESCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH FALSCHE MESSUNGEN

Messungen am Frequenzumrichter können bei bestehender Verbindung zur Netzversorgung den Umrichter beschädigen.

Führen Sie keine Messungen durch, solange der Frequenzumrichter an die Netzversorgung angeschlossen ist.

VORSICHT

BESCHSCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH FALSCHE ERSATZTEILE

Wenn Sie Ersatzteile verwenden, die nicht vom Hersteller sind, kann der Frequenzumrichter beschädigt werden.

Verwenden Sie ausschließlich Ersatzteile vom Hersteller.

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

VORSICHT

BESCHSCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH UNZUREICHENDE ERDUNG

Wird kein Erdungsleiter verwendet, kann dies den Frequenzumrichter beschädigen.

Achten Sie darauf, dass der Frequenzumrichter immer über einen Erdungsleiter mit der Erdungsklemme verbunden ist, die

mit dem PE-Symbol gekennzeichnet ist.

VORSICHT

SCHNITTGEFAHR DURCH SCHARFE KANTEN

Der Frequenzumrichter kann scharfe Kanten haben, die Schnitte verursachen.

Tragen Sie bei Montage-, Verkabelungs- oder Wartungsarbeiten Schutzhandschuhe.

VORSICHT

VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHE

Das Berühren von Oberflächen, die mit dem Aufkleber „heiße Oberlfäche“ markiert sind, kann zu Verletzungen führen.

Keine Oberflächen berühren, die mit dem Aufkleber „heiße Oberfläche“ markiert sind.

Sicherheit

HINWEIS

BESCHSCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH STATISCHE SPANNUNG

Einige der elektronischen Komponenten im Inneren des Frequenzumrichters sind empfindlich im Hinblick auf elektrostatische Entladungen. Die Bauteile können durch statische Spannung beschädigt werden.

Denken Sie immer daran, beim Arbeiten an elektonischen Bauteilen des Frequenzumrichters einen Schutz gegen

elektrostatische Entladungen zu gewährleisten. Vermeiden Sie den Kontakt mit den Bauteilen auf den Leiterplattem, wenn kein Schutz gegen elektrostatische Entladungen gewährleistet ist.

HINWEIS

BESCHSCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH BEWEGUNG

Durch Bewegung nach der Installation kann der Frequenzumrichter beschädigt werden.

Bewegen Sie den Frequenzumrichter nicht während des Betriebs. Verwenden Sie eine feste Installation, um Schäden am

Umrichter zu vermeiden.

HINWEIS

BESCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH FALSCHEN EMV-Pegel

Vergewissern Sie sich, dass die EMV-Pegel-Anforderungen des Frequenzumrichters von der Installationsumgebung abhängen. Ein falscher EMV-Pegel kann den Umrichter beschädigen.

Bevor Sie den Frequenzumrichter an die Netzversorgung anschließen, stellen Sie sicher, dass er den passenden EMV-Pegel

aufweist.

AQ298036140958de-000101 / DPD01713| 11

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

HINWEIS

FUNKSTÖRUNGEN

Das Produkt kann in Wohngegenden Funkstörungen verursachen.

Ergreifen Sie zusätzliche Abhilfemaßnahmen.

HINWEIS

NETZTRENNVORRICHTUNG

Bei Verwendung des Frequenzumrichters als Teil einer Maschine muss der Maschinenhersteller eine Netztrenneinrichtung bereitstellen (siehe EN60204-1).

HINWEIS

FEHLFUNKTION VON FEHLERSTROMSCHUTZSCHALTERN

Aufgrund der hohen kapazitiven Ströme im Frequenzumrichter besteht die Möglichkeit, dass die Fehlerstromschutzschalter nicht ordnungsgemäß funktionieren.

Sicherheit

HINWEIS

SPANNUNGSFESTIGKEITSPRÜFUNGEN

Die Durchführung von Spannungsfestigkeitsprüfungen kann den Umrichter beschädigen.

Führen Sie keine Spannungsfestigkeitsprüfungen am Frequenzumrichter durch. Der Hersteller hat diese Tests bereits

durchgeführt.

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

3 Produktübersicht

3.1 Handbuchversion

Diese Anleitung wird regelmäßig überprüft und aktualisiert. Alle Verbesserungsvorschläge sind willkommen.

Die Originalsprache dieser Anleitung ist Englisch.

Tabelle 1: Handbuch- und Software-Version

Ausgabe Anmerkungen

DPD01713 Informationen über die neue Gehäusegröße MR9B und interne Feldbusse wurde ergänzt.

Informationen über Optionskarten wurde aktualisiert.

EG-Erklärung wurde entfernt.

Informationen über VACON® 100-Umrichtermodule in IP00 wurden entfernt.

Hyperlink zur Unternehmenswebsite wurde aktualisiert.

Produktübersicht

Strukturierung des Handbuchs wurde geändert.

Kleinere Änderungen im gesamten Handbuch.

3.2 Verpackungsetikett

Das Verpackungsetikett enthält detaillierte Informationen zur Lieferung.

AQ298036140958de-000101 / DPD01713| 13

1003350719

V00002373919

70-AB3L00045W04B220BM2H-00055783

135U1814

Danfoss A/S, 6430 Nordborg, Denmark

1.5kW:400V / 2HP:480V IP21/Type1

3~AC,0-Uin, 0-320Hz,

Uin:3~AC,380-500V, 50/60Hz,4.6A

Made in Finland

POWER:

4.8A

OUTPUT:

INPUT:

Danfoss S.A.

DLES

VACON0100-3L-0004-5-FLOW+FL03+DPAP+

190304

0021396473

FW0159V021

Marks:

Cust. Ord. No:

Application:

Firmware:

B.ID:

V00002373919

S/N:

70-AB3L00045W04B220BM2H-00055783

Code:

Type:

AC DRIVE

e30bh338.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Produktübersicht

A Chargenkennung

C Typencode

E Netzspannung

G Schutzart

I Auftragsnummer des Kunden

Abbildung 1: Verpackungsetikett für wandmontierte VACON® 100-Frequenzumrichter

3.3 Beschreibung des Typencodes

Der VACON®-Typencode setzt sich aus Standardcodes und optionalen Codes zusammen. Die verschiedenen Teile des Typencodes entsprechen den Daten im Auftrag.

VACON®-Bestellnummer

D Seriennummer

F Nennausgangsstrom

H Anwendungscode

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Beispiel:

Der Code kann beispielsweise das folgende Format haben:

• VACON0100-3L-0061-5+IP54

• VACON0100-3L-0061-5-FLOW

Tabelle

2: Beschreibung des Typencodes

Code Beschreibung

Produktübersicht

VACON0100

3L Eingang/Funktion: 3L = ein 3-phasiger Eingang

0061 Die Auslegung des Frequenzumrichters in Ampere. Z. B. 0061 = 61 A

5 Die Netzspannung:

FLOW Das Produkt:

+IP54 Die optionalen Codes. Es gibt zahlreiche Optionen, z. B. +IP54 (ein Frequenzumrichter mit der Schutzart IP54).

Die Produktfamilie: VACON0100 = die VACON® 100-Produktfamilie

2 = 208–240 V

5 = 380–500 V

6 = 525–600 V

7 = 525–690 V

(leer) = Der Frequenzumrichter VACON® 100 INDUSTRIAL

FLOW = Der Frequenzumrichter VACON® 100 FLOW

HVAC = Der Frequenzumrichter VACON® 100 HVAC

3.4 Gehäusegrößen

Die Codes für Nennstrom und Netznennspannung sind Teil des Typencodes (siehe 3.3 Beschreibung des Typencodes) auf dem Verpackungsetikett (siehe 3.2 Verpackungsetikett). Verwenden Sie diese Werte, um die Baugröße des Frequenzumrichters in der Tabelle zu suchen.

Im Beispiel „VACON0100-3L-0061-5+IP54“ lautet der Code für den Nennstrom 0003, und der Code für die Nennspannung lautet 5.

AQ298036140958de-000101 / DPD01713| 15

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Tabelle 3: Gehäusegrößen

Netznennspannung Nennstrom Gehäusegröße

2 (208–240 V) 0003 MR4

0004

0007

0008

0011

0012

0018 MR5

0024

0031

0048 MR6

0062

0075 MR7

Produktübersicht

0088

0105

0140 MR8

0170

0205

0261 MR9A

0310

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Netznennspannung Nennstrom Gehäusegröße

5 (380–500 V) 0003 MR4

0004

0005

0008

0009

0012

0016 MR5

0023

0031

0038 MR6

0046

0061

0072 MR7

Produktübersicht

0087

0105

0140 MR8

0170

0205

0261 MR9A

0310

0386 MR9B

AQ298036140958de-000101 / DPD01713| 17

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Netznennspannung Nennstrom Gehäusegröße

6 (525–600 V) 0004 MR5

0006

0009

0011

0018 MR6

0022

0027

0034

0041 MR7

0052

0062

0080 MR8

0100

Produktübersicht

0125

0144 MR9A

0208

0262 MR9B

7 (525–690 V) 0007 MR6

0010

0013

0018

0022

0027

0034

0041 MR7

0052

0062

0080 MR8

0100

0125

0144 MR9A

0170

0208

0262 MR9B

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Empfang der Lieferung

4 Empfang der Lieferung

4.1 Überprüfung der Lieferung

Context:

Verfahren

1. Untersuchen Sie den Frequenzumrichter auf Transportschäden, nachdem Sie die Verpackung entfernt haben. A Falls der Frequenzumrichter während des Transports beschädigt wurde, wenden Sie sich bitte zunächst an die

Frachtversicherung oder den Spediteur.

2. Um die Richtigkeit der Lieferung zu überprüfen, vergleichen Sie Ihre Bestelldaten mit den Daten auf dem Verpackungsetikett. A Sollte die Lieferung nicht Ihrer Bestellung entsprechen, setzen Sie sich bitte sofort mit dem Händler in Verbindung.

3. Um sicherzustellen, dass die Lieferung korrekt und vollständig ist, vergleichen Sie den Typenschlüssel des Produkts mit dem

Typencode.

4.2 Zubehör

4.2.1 Montagezubehör, MR4

Tabelle 4: Der Inhalt des Montagezubehörs

Artikel Menge Beschreibung

M4x16-Schraube 11 Schrauben für die Erdungsschellen für den Kabelschirm (6), die Erdungs-

schellen für die Steuerleitung (3) und die Erdungsschellen für den Erdungsleiter (2)

M4x8-Schraube 1 Schraube für die optionale Erdung

M5x12-Schraube 1 Schraube für die externe Erdung des Frequenzumrichters

Erdungsschelle für die Steuerleitung 3 Erdung der Steuerleitungen

Erdungsschelle für den Kabelschirm, Größe M25

Erdungsschelle für den Erdungsleiter 2 Erdung der Leistungskabel

Produktänderungs-Kennzeichen 1 Daten über Änderungen

IP21: Kabeldichtung 3 Dichtung für die Kabel

IP54: Kabeldichtung 6 Dichtung für die Kabel

3 Anklemmen der Leistungskabel

4.2.2 Montagezubehör, MR5

Tabelle 5: Der Inhalt des Montagezubehörs

Artikel Menge Beschreibung

M4x16-Schraube 13 Schrauben für die Erdungsschellen für den Kabelschirm (6), die Er-

dungsschellen für die Steuerleitung (3) und die Erdungsschellen für den Erdungsleiter (4)

AQ298036140958de-000101 / DPD01713| 19

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Artikel Menge Beschreibung

M4x8-Schraube 1 Schraube für die optionale Erdung

M5x12-Schraube 1 Schraube für die externe Erdung des Frequenzumrichters

Erdungsschelle für die Steuerleitung 3 Erdung der Steuerleitungen

Erdungsschelle für den Kabelschirm, Größe M25 1 Anklemmen des Anschlusskabels für Bremse

Erdungsschelle für den Kabelschirm, Größe M32 2 Anklemmen der Leistungskabel

Erdungsschelle für den Erdungsleiter 2 Erdung der Leistungskabel

Produktänderungs-Kennzeichen 1 Daten über Änderungen

IP21: Kabeldichtung, Lochdurchmesser 25,3 mm 1 Dichtung für die Kabel

IP54: Kabeldichtung, Lochdurchmesser 25,3 mm 4 Dichtung für die Kabel

Kabeldichtung, Lochdurchmesser 33,0 mm 2 Dichtung für die Kabel

Empfang der Lieferung

4.2.3 Montagezubehör, MR6

Tabelle 6: Der Inhalt des Montagezubehörs

Artikel Menge Beschreibung

M4x20-Schraube 10 Schrauben für die Erdungsschellen des Kabelschirms (6) und die Er-

dungsschellen des Erdungsleiters (4)

M4x16-Schraube 3 Schrauben für die Kabelschellen der Steuerleitungen

M4x8-Schraube 1 Schraube für die optionale Erdung

M5x12-Schraube 1 Schraube für die externe Erdung des Frequenzumrichters

Erdungsschelle für die Steuerleitung 3 Erdung der Steuerleitungen

Erdungsschelle für den Kabelschirm, Größe M32 1 Anklemmen des Bremswiderstandskabels

Erdungsschelle für den Kabelschirm, Größe M40 2 Anklemmen der Leistungskabel

Erdungsschelle für den Erdungsleiter 2 Erdung der Leistungskabel

Produktänderungs-Kennzeichen 1 Daten über Änderungen

Kabeldichtung, Lochdurchmesser 33,0 mm 1 Dichtung für die Kabel

Kabeldichtung, Lochdurchmesser 40,3 mm 2 Dichtung für die Kabel

IP54: Kabeldichtung, Lochdurchmesser 25,3 mm 3 Dichtung für die Kabel

4.2.4 Montagezubehör, MR7

Tabelle 7: Der Inhalt des Montagezubehörs

Artikel Menge Beschreibung

M6x30-Nutmutter 6 Muttern für die Erdungsschellen des Kabelschirms

M4x16-Schraube 3 Schrauben für die Erdungsschellen für die Steuerleitung

M6x12-Schraube 1 Schraube für die externe Erdung des Frequenzumrichters

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Artikel Menge Beschreibung

Erdungsschelle für die Steuerleitung 3 Erdung der Steuerleitungen

Erdungsschelle für den Kabelschirm, Größe M25 3 Anklemmen der Leistungskabel

Erdungsschelle für den Erdungsleiter 2 Erdung der Leistungskabel

Produktänderungs-Kennzeichen 1 Daten über Änderungen

IP21: Kabeldichtung 3 Dichtung für die Kabel

IP54: Kabeldichtung 3 Dichtung für die Kabel

Empfang der Lieferung

4.2.5 Montagezubehör, MR8

Tabelle 8: Der Inhalt des Montagezubehörs

Artikel Menge Beschreibung

M4x16-Schraube 3 Schrauben für die Erdungsschellen für die Steuerleitung

Erdungsschelle für die Steuerleitung 3 Erdung der Steuerleitungen

Erdungsschelle für den Kabelschirm KP40 3 Anklemmen der Leistungskabel

Kabelisolierung 11 Verhindert Kontakt der Kabel untereinander

Kabeldichtung, Lochdurchmesser 25,3 mm 4 Dichtung für die Kabel

Buchsengummi 4 Dichtung für die Steuerleitungen

M8-Sechskantmutter 15 Für Kabelinstallation

Konische Federscheibe 11 Für Kabelinstallation

Geteilte Federscheibe 4 Für die Installation der Erdungsschelle

M4x10-Zylinderschraube 2 Für die Installation der Berührungsschutzabdeckung (IP00)

Erdungsschelle für den Erdungsleiter 2 Anklemmen des Erdungsleiters der Leistungskabel

Produktänderungs-Aufkleber 1 Daten über Änderungen

4.2.6 Montagezubehör, MR9

Tabelle 9: Der Inhalt des Montagezubehörs

Artikel Menge Beschreibung

M4x16-Schraube 3 Schrauben für die Erdungsschellen für die Steuerleitung

Erdungsschelle für die Steuerleitung 3 Erdung der Steuerleitungen

Kabelisolierung 10 Verhindert Kontakt der Kabel untereinander

Kabeldichtung, Lochdurchmesser 25,3 mm 4 Dichtung für die Kabel

Buchsengummi 4 Dichtung für die Steuerleitungen

M4x8-Schraube 2 Für Installation

M8-Sechskantmutter 6 Für Installation

AQ298036140958de-000101 / DPD01713| 21

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Artikel Menge Beschreibung

Geteilte Federscheibe 4 Für die Installation der Erdungsschelle

M10-Sechskantmutter 9 Für Kabelinstallation

Konische Federscheibe 9 Für Kabelinstallation

Erdungsschelle für den Erdungsleiter 2 Erdungsabdeckung

Produktänderungs-Aufkleber 1 Daten über Änderungen

4.3 Lagerung des Produkts

Context:

Befolgen Sie diese Anweisungen, wenn das Produkt vor seiner Installation gelagert werden muss.

Verfahren

1. Vergewissern Sie sich, dass die Umgebungsbedingungen Folgendem entsprechen:

Temperatur: -40...+70 °C (-40...+158 °F)

Empfang der Lieferung

Feuchte: 0...95 %, keine Kondensation

2. Lagerung länger als 2 Monate nur unter kontrollierten Bedingungen. A Stellen Sie sicher, dass die Temperaturabweichung gering ist. B Stellen Sie sicher, dass die Feuchte weniger als 50 % beträgt.

4.4 Anheben der Gehäusegrößen MR8 und MR9

Context:

Die Gewichte der Frequenzumrichter der verschiedenen Gehäusegrößen sind unterschiedlich. Möglicherweise benötigen Sie eine Hebevorrichtung, um den Frequenzumrichter aus der Verpackung zu heben. Die Gewichte der verschiedenen Gehäusegröße entnehmen Sie

Tabelle 23.

WARNUNG

ANHEBEN SCHWERER LASTEN

Die Nichtbeachtung der Anleitungen zum sicheren Heben kann zum Tod oder zu schweren Verletzungen führen!

Begeben Sie sich niemals unter hängende Lasten. Verwenden Sie Hebevorrichtungen, die für das Gewicht der Einheit

geeignet sind. Verwenden Sie das empfohlene Hebeverfahren.

AQ298036140958de-000101 / DPD01713

≤45°

e30bh138.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Verfahren

1. Entfernen Sie den Frequenzumrichter von der Palette, auf der er verschraubt war.

2. Verwenden Sie ein für das Gewicht des Frequenzumrichters eine geeignete Hebevorrichtung.

3. Setzen Sie die Hebehaken symmetrisch in mindestens zwei Öffnungen ein. A Der maximale Hebewinkel beträgt 45°.

Empfang der Lieferung

Abbildung 2: Maximaler Hebewinkel

4.5 Verwenden des Produktänderungs-Aufklebers

Context:

Im Montagezubehör befindet sich auch ein Aufkleber zur Kennzeichnung einer Produktänderung. Dieser Aufkleber soll das Servicepersonal über Änderungen am Frequenzumrichter informieren.

AQ298036140958de-000101 / DPD01713| 23

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Abbildung 3: Der Produktänderungs-Aufkleber

Verfahren

1. Befestigen Sie den Aufkleber seitlich am Frequenzumrichter, damit er nicht verloren geht.

2. Wenn Sie Änderungen am Frequenzumrichter vornehmen, schreiben Sie die Änderung auf den Aufkleber.

Empfang der Lieferung

AQ298036140958de-000101 / DPD01713

e30bh167.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Montage

5 Montage

5.1 Anforderungen für die Wandmontage

Installieren Sie den Frequenzumrichter in vertikaler Position an der Wand.

Montieren Sie den Frequenzumrichter in horizontaler Position, gibt es keinen Schutz gegen Wassertropfen die vertikal fallen. Verwenden Sie die gleichen Montagepunkte wie bei der vertikalen Installation und beachten Sie insbesondere die Kühlanforderungen (siehe 5.3.2 Kühlung).

Installieren Sie den Frequenzumrichter unter Verwendung der im Lieferumfang enthaltenen Schrauben und gegebenenfalls weiteren mitgelieferten Komponenten.

5.2 Anforderungen für die Flanschmontage

Sie können den Frequenzumrichter auch mit einer optionalen Flanschbefestigung an der Schaltschrankwand montieren.

HINWEIS

Die Schutzarten unterscheiden sich zwischen den verschiedenen Abschnitten des Frequenzumrichters.

A Schaltschrankwand oder eine andere Fläche

C Rückseite

B Vorderseite

D IP21/UL Typ 1

AQ298036140958de-000101 / DPD01713| 25

e30bh168.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

E IP54/UL Typ 12

Abbildung 4: Beispiel für die Flanschmontage

Montage

A Höhe der Öffnung

C Höhe des Frequenzumrichters

E Abstand zwischen der Unterseite des Frequenzumrichters

und der Unterseite der Öffnung

G Umriss des Frequenzumrichters

Abbildung 5: Abmessungen der Öffnung und des Frequenzumrichterumrisses mit Flansch

Tabelle 10: Abmessungen des Frequenzumrichters, MR4 bis MR7, in mm (in Zoll)

Gehäusegröße C D

MR4 357 (14,1) 152 (6,0)

MR5 454 (17,9) 169 (6,7)

MR6 580 (22,8) 220 (8,7)

MR7 680 (26,8) 286 (11,3)

Tabelle 11: Die Abmessungen der Öffnung für die Flanschmontage, MR4 bis MR7, in mm (in Zoll)

Gehäusegröße A B E

MR4 315 (12,4) 137 (5,4) 24 (0,9)

B Breite der Öffnung

D Breite des Frequenzumrichters

F Umriss der Öffnung

H Oberseite des Frequenzumrichters

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Gehäusegröße A B E

MR5 408 (16,1) 152 (6,0) 23 (0,9)

MR6 541 (21,3) 203 (8,0) 23 (0,9)

MR7 655 (25,8) 240 (9,4) 13 (0,5)

Montage

5.3 Kühlanforderungen

5.3.1 Allgemeine Kühlanforderungen

Der Frequenzumrichter erzeugt während des Betriebs Wärme. Der Lüfter sorgt für eine Luftzirkulation und senkt die Temperatur des Frequenzumrichters. Stellen Sie sicher, dass ausreichend viel freier Platz um den Frequenzumrichter herum vorhanden ist. Auch für die Wartung ist freier Platz erforderlich.

Vergewissern Sie sich, dass die Temperatur der Kühlluft für den Frequenzumrichter nicht die maximale Umgebungstemperatur für den Betrieb übersteigt oder die minimal erlaubte Umgebungstemperatur unterschreitet.

5.3.2 Kühlung

AQ298036140958de-000101 / DPD01713| 27

e30bg010.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Montage

A Abstand um den Frequenzumrichter (siehe auch B und C)

B Abstand zwischen einem Frequenzumrichter und einem

zweiten Frequenzumrichter oder der Abstand zur

C Freier Platz oberhalb des Frequenzumrichters

Schaltschrankwand

D Freier Platz unterhalb des Frequenzumrichters

Abbildung 6: Installationsabstand

Tabelle 12: Mindestabstände um den Frequenzumrichter herum in mm (in Zoll)

Gehäusegröße

(1)

C D

MR4 20 (0,8) 20 (0,8) 100 (3,9) 50 (2,0)

MR5 20 (0,8) 20 (0,8) 120 (4,7) 60 (2,4)

MR6 20 (0,8) 20 (0,8) 160 (6,3) 80 (3,1)

MR7 20 (0,8) 20 (0,8) 250 (9,8) 100 (3,9)

MR8 20 (0,8) 20 (0,8) 300 (11,8) 150 (5,9)

MR9 20 (0,8) 20 (0,8) 350 (13,8) 200 (7,9)

Für einen Frequenzumrichter mit IP54/UL Typ 12 betragen die Mindestabstände A und M 0 mm/0 Zoll.

AQ298036140958de-000101 / DPD01713

e30bh172.10

C+D

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Montage

Abbildung 7: Installationsabstand, wenn Frequenzumrichter übereinander installiert werden

• Werden mehrere Frequenzumrichter übereinander installiert, ist der erforderliche Abstand C + D (siehe Abbildung 6).

• Stellen Sie auch sicher, dass die Abluft aus dem unteren Frequenzumrichter nicht in Richtung des Lufteinlasses des darüber liegenden Geräts abgeleitet wird. Dazu bringen Sie zwischen den Frequenzumrichtern eine Metallplatte an der Schaltschrankwand an.

• Wenn Sie die Frequenzumrichter in einem Schaltschrank installieren, stellen Sie sicher, dass Sie einen Rückfluss der Luft verhindern.

AQ298036140958de-000101 / DPD01713| 29

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

5.3.3 Erforderliche Menge an Kühlluft

Tabelle 13: Die erforderliche Menge an Kühlluft

Montage

Gehäusegröße

MR4 45 26

MR5 75 44

MR6 190 112

MR7 185 109

MR8 335 197

MR9 620 365

Das Kühlluftvolumen, m3/h

Das Kühlluftvolumen, CFM

AQ298036140958de-000101 / DPD01713

e30bh206.10

U/T1

V/T2

W/T3

DC-

R-

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

6 Elektrische Installation

6.1 Kabelanschlüsse

Die Netzkabel sind an die Klemmen L1, L2 und L3 angeschlossen. Die Motorkabel sind an die Klemmen U, V und W angeschlossen.

A Bedieneinheit

C Leistungseinheit

Abbildung 8: Prinzipschaltbild

Für EMV-konforme Installation siehe 6.2 EMV-konforme Installation.

6.1.1 Allgemeine Kabelanforderungen

Verwenden Sie Kabel mit einer Hitzebeständigkeit von mindestens +70 °C (158 °F). Berücksichtigen Sie bei der Auswahl der Kabel und der Sicherungen den Nennausgangsstrom des Frequenzumrichters. Der Nennausgangsstrom ist auf dem Typenschild angegeben.

Weitere Informationen zur Einhaltung der UL-Standards bei der Kabelinstallation finden Sie in 6.1.2 UL-Normen für Kabel.

Diese Anweisungen gelten nur für Prozesse mit einem Motor und einer Kabelverbindung zwischen Frequenzumrichter und Motor. Falls Sie andere Konfigurationen einsetzen, wenden Sie sich an den Hersteller, um weitere Informationen zu erhalten.

B Steuereinheit

AQ298036140958de-000101 / DPD01713| 31

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

6.1.2 UL-Normen für Kabel

Um den Vorschriften der UL (Underwriters Laboratories) zu entsprechen, muss ein von UL zugelassenes Kupferkabel mit einer Hitzebeständigkeit von mindestens 60 °C oder 75 °C (140 °F oder 167 °F) verwendet werden.

Um den Standards zu entsprechen, müssen Sie für den 500 V-Frequenzumrichter Kabel mit einer Hitzebeständigkeit von +90 °C (194 °F) verwenden.

der Klasse 1 verwendet werden.

Wenn der Frequenzumrichter mit Sicherungen der Klassen T und J verwendet wird, können Sie diesen in einem Schaltkreis einsetzen, der maximal 100.000 A effektiven symmetrischen Strom und maximal 600 V ausgibt.

Der integrierte Halbleiter-Kurzschlussschutz bietet keinen Schutz des Abzweigkreises. Befolgen Sie den National Electric Code und alle weiteren lokal geltenden Vorschriften, um den Schutz des Abzweigkreises sicherzustellen. Der Schutz des Abzweigkreises kann ausschließlich durch Sicherungen gewährleistet werden.

Siehe die korrekten Anzugsmomente der Anschlüsse in 10.5 Anzugsmomente der Anschlüsse.

6.1.3 Kabelauswahl und Abmessungen

Die typischen Kabelgrößen und -typen, die mit dem Frequenzumrichter verwendet werden, finden Sie in den Tabellen unter 10.3.1

Liste der Kabel- und Sicherungsgrößen. Die endgültige Auswahl der Kabel sollte auch anhand örtlicher Vorschriften, der Bedingungen

für die Kabelinstallation und der Kabelspezifikation erfolgen.

Die Abmessungen der Kabel müssen den Anforderungen der Norm IEC 60364-5-52 entsprechen.

• Die Kabel müssen PVC-isoliert sein.

• Die maximale Umgebungstemperatur liegt bei +30 °C.

•

Die maximale Temperatur der Kabeloberfläche liegt bei +70 °C.

• Verwenden Sie nur Kabel mit konzentrischer Kupferabschirmung.

• Es sind maximal 9 parallele Kabel zulässig.

Bei der Verwendung paralleler Kabel müssen sowohl die Anforderungen der Querschnitte als auch die maximale Anzahl der Kabel eingehalten werden.

Wichtige Informationen zu den Anforderungen an den Erdungsleiter finden Sie im Kapitel

Die Korrekturfaktoren zu den einzelnen Temperaturen finden Sie in der Norm IEC60364-5-52.

6.3 Erdung.

6.1.4 Kabelauswahl und Abmessungen, Nordamerika

Die typischen Kabelgrößen und -typen, die mit dem Frequenzumrichter verwendet werden, finden Sie in den Tabellen unter

Liste der Kabel- und Sicherungsgrößen. Die endgültige Auswahl der Kabel sollte auch anhand örtlicher Vorschriften, der Bedingungen

für die Kabelinstallation und der Kabelspezifikation erfolgen.

10.3.1

Die Abmessungen der Kabel müssen den Anforderungen der Underwriters Laboratories UL 61800-5-1 entsprechen.

Die Kabel müssen PVC-isoliert sein.

•

Die maximale Umgebungstemperatur liegt bei +86 °F. Die maximale Temperatur der Kabeloberfläche liegt bei +158 °F.

•

• Verwenden Sie nur Kabel mit konzentrischer Kupferabschirmung.

• Es sind maximal 9 parallele Kabel zulässig.

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Bei der Verwendung paralleler Kabel müssen sowohl die Anforderungen der Querschnitte als auch die maximale Anzahl der Kabel eingehalten werden.

Wichtige Informationen über die Anforderungen an den Erdungsleiter finden Sie in der Norm UL 61800-5-1 der Underwriters Laboratories.

Die Korrekturfaktoren zu den einzelnen Temperaturen finden Sie in der Norm UL 61800-5-1 der Underwriters Laboratories.

Elektrische Installation

6.1.5 Sicherungsauswahl

Wir empfehlen Sicherungen vom Typ gG/gL (IEC 60269-1). Bei der Auswahl der Sicherungsnennspannung berücksichtigen Sie das Stromnetz. Lesen Sie dazu auch die örtlichen Vorschriften, die Bedingungen für die Kabelinstallation und die Kabelspezifikation. Verwenden Sie keine größeren Sicherungen als empfohlen.

Die empfohlenen Sicherungen finden Sie in den Tabellen unter 10.3.1 Liste der Kabel- und Sicherungsgrößen.

Stellen Sie sicher, dass die Auslösezeit der Sicherung unter 0,4 Sekunden liegt. Die Auslösezeit hängt vom Sicherungstyp und von der Impedanz des Versorgungskreises ab. Falls Sie Informationen zu schnelleren Sicherungen benötigen, wenden Sie sich an den Hersteller. Der Hersteller kann auch einige aR- (vom UL zugelassen, IEC 60269-4) und gS-Sicherungsbereiche (IEC 60269-4) empfehlen.

6.1.6 Sicherungsauswahl, Nordamerika

Wir empfehlen Sicherungen der Klasse T (UL und CSA). Bei der Auswahl der Sicherungsnennspannung berücksichtigen Sie das Stromnetz. Lesen Sie dazu auch die örtlichen Vorschriften, die Bedingungen für die Kabelinstallation und die Kabelspezifikation. Verwenden Sie keine größeren Sicherungen als empfohlen.

Die empfohlenen Sicherungen finden Sie in den Tabellen unter 10.3.1 Liste der Kabel- und Sicherungsgrößen.

Stellen Sie sicher, dass die Auslösezeit der Sicherung unter 0,4 Sekunden liegt. Die Auslösezeit hängt vom Sicherungstyp und von der Impedanz des Versorgungskreises ab. Falls Sie Informationen zu schnelleren Sicherungen benötigen, wenden Sie sich an den Hersteller. Der Hersteller kann auch einige Hochgeschwindigkeitssicherungen der Klasse J (UL und CSA) und aR-Sicherungsbereiche (vom UL zugelassen) empfehlen.

Der Halbleiter-Kurzschlussschutz bietet keinen Schutz für Zweigstromkreise des Frequenzumrichters. Um den Schutz des Abzweigkreises sicherzustellen, handeln Sie in Übereinstimmung mit dem National Electric Code und anderen örtlichen Vorschriften. Verwenden Sie keine anderen Geräte als Sicherungen für die Bereitstellung eines Schutzes des Abzweigkreises.

6.1.7 Bremswiderstandskabel

VACON® 100 wall-mounted drives verfügen über Anschlussklemmen für einen optionalen externen Bremswiderstand. Diese Klemmen sind mit R+ und R- (in MR4) oder DC+/R+ und R- (in MR5, MR6, MR7, MR8 und MR9) gekennzeichnet. Sie finden die von uns für die Bremswiderstandskabel empfohlenen Abmessungen in den unter 10.3.1 Liste der Kabel- und Sicherungsgrößen verknüpften Tabellen. Siehe auch die Nennwerte der Bremswiderstände in 10.8.1 Bremswiderstandsnennwerte.

VORSICHT

STROMSCHLAGGEFAHR DURCH MEHRLEITERKABEL

Bei einem Mehrleiterkabel können nicht angeschlossene Leiter mit einem leitenden Teil in Kontakt geraten.

Wenn ein mehrfarbiges Kabel verwendet wird, schneiden Sie alle nicht verbundenen Leiter ab.

AQ298036140958de-000101 / DPD01713| 33

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Die Baugrößen MR7, MR8 und MR9 haben nur dann einen Bremschopper, wenn ihr Typencode die Angabe +DBIN enthält. Die Baugrößen MR4, MR5 und MR6 haben standardmäßig einen Bremschopper.

HINWEIS

Die VACON® 100 FLOW- und HVAC-Software unterstützt die Funktionen für dynamisches Bremsen oder Bremswiderstand nicht.

6.2 EMV-konforme Installation

Für die Kabelauswahlen bei verschiedenen EMV-Klassen siehe Tabelle 14.

Nutzen Sie zur Einhaltung der EMV-Klassen bei der Installation des Motorkabels an den beiden Enden eine Kabeldurchführung. Für die EMV-Klasse C2 ist eine vollständige Erdung des Schirms mit Kabeldurchführungen an der Motorseite erforderlich.

Tabelle 14: Empfehlungen für Kabel

Kabeltyp

Motorkabel

Stromversorgungskabel

Steuerleitung

1. Umgebung

2. Umgebung

Kategorie C2

(1)

Ein symmetrisches Leistungskabel mit kom-

Kategorie C3

Ein symmetrisches Leistungskabel mit konzentrischem Schutzleiter.

(2)

Kategorie C4

(2)

paktem niederohmigem Schirm.

Ein Kabel für die angegebene Netzspannung.

Wir empfehlen ein MCMK-Kabel. Siehe Abbildung 9. Wir empfehlen ein MCCMK-Kabel oder ein EMCMK-Kabel. Siehe

Abbildung 9.

Wir empfehlen, dass die Übertragungsimpedanz des Kabels (1-30 MHz) maximal 100 mΩ/m beträgt.

Ein Leistungskabel für eine feste Installation.

Ein Kabel für die angegebene Netzspannung.

Es ist kein abgeschirmtes Kabel erforderlich.

Wir empfehlen ein MCMK-Kabel.

Ein abgeschirmtes Kabel mit einem kompakten niederohmigen Schirm, z. B. ein JAMAK- oder ein SAB/ÖZCuY-O-Kabel.

Die Definitionen von EMV-Schutzklassen finden Sie in IEC/EN 61800-3 + A1.

AQ298036140958de-000101 / DPD01713

e30bg079.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

A Schutzleiter und Schirm

C Kabelabschirmung

Abbildung 9: Kabel mit Schutzleitern

Verwenden Sie die Werkseinstellungen für die Taktfrequenzen, um die EMV-Normen bei allen Gehäusegrößen einzuhalten.

Wenn Sie einen Schutzschalter installieren, stellen Sie sicher, dass der EMV-Schutz von Anfang bis Ende der Kabel vorhanden ist.

Der Antrieb muss die Norm IEC 61000-3-12 einhalten. Um diese einzuhalten, muss die Kurzschlussleistung SSC mindestens 120 R der Schnittstelle zwischen Ihrem Stromnetz und dem öffentlichen Versorgungsnetz betragen. Stellen Sie sicher, dass Sie den

Frequenzumrichter und den Motor mit einer Kurzschlussleistung SSC von mindestens 120 R Wenden Sie sich gegebenenfalls an Ihren Netzbetreiber.

B Schutzleiter

an das Versorgungsnetz anschließen.

SCE

6.2.1 Installation in einem Netzwerk mit Eckpunkt-Erdung

Die Eckpunkt-Erdung kann in den folgenden Situationen verwendet werden:

•

Gehäusegrößen MR4-MR6 mit einer Netzspannung von 208–240 V bis 2000 m

• Gehäusegrößen MR7-MR9 mit einer Auslegung auf 75–310 A und einer Netzspannung von 208–240 V Gehäusegrößen MR7-MR9 mit einer Auslegung auf 72–385 A und einer Netzspannung von 380–500 V

Verwenden Sie die Eckpunkt-Erdung nicht in den folgenden Situationen:

SCE

•

Gehäusegrößen MR4-MR6 mit einer Auslegung auf 3,4–61 A und einer Netzspannung von 380–500 V

• Frequenzumrichter mit einer Netzspannung von 525–600 V oder 525–690 V

Bei Verwendung einer Eckpunkt-Erdung muss der Frequenzumrichter die EMV-Schutzklasse C4 aufweisen. Um die EMV-Schutzklasse von C2 oder C3 zu C4 zu ändern, befolgen Sie die Anweisungen in

6.6 Installation in einem IT-Netz.

6.3 Erdung

Erden Sie den Frequenzumrichter gemäß geltender Standards und Richtlinien.

AQ298036140958de-000101 / DPD01713| 35

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

VORSICHT

BESCHSCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH UNZUREICHENDE ERDUNG

Wird kein Erdungsleiter verwendet, kann dies den Frequenzumrichter beschädigen.

Achten Sie darauf, dass der Frequenzumrichter immer über einen Erdungsleiter mit der Erdungsklemme verbunden ist, die

mit dem PE-Symbol gekennzeichnet ist.

WARNUNG

GEFAHR DURCH ABLEITSTROM

Ableitströme überschreiten 3,5 mA. Eine nicht ordnungsgemäße Erdung des Frequenzumrichters kann zum Tod oder zu schweren Verletzungen führen!

Stellen Sie die ordnungsgemäße Erdung der Anlage durch einen zugelassenen Elektroinstallateur sicher.

Die Norm EN 61800-5-1 gibt vor, dass mindestens eine dieser Bedingungen für die Schutzschaltung erfüllt sein muss.

Es muss ein fester Anschluss verwendet werden.

• Der Schutzerdungsleiter muss einen Querschnitt von mindestens 10 mm2 (Cu) oder 16 mm2 (Al) haben. ODER

• Es muss eine automatische Trennung vom Stromnetz erfolgen, wenn der Schutzerdungsleiter defekt ist. ODER

•

Es muss eine Klemme für einen zweiten Schutzerdungsleiter mit gleichem Querschnitt wie dem des ersten Schutzerdungsleiters geben.

Querschnitt der Phasenleiter (S) [mm2] Der Mindestquerschnitt des betreffenden Schutzleiters [mm2]

S ≤ 16 S

16 < S ≤ 35 16

35 < S S/2

Die in der Tabelle genannten Werte gelten nur, wenn der Schutzleiter aus demselben Metall besteht wie die Phasenleiter. Ist dies nicht der Fall, muss der Querschnitt des Schutzleiters so bemessen sein, dass die Leitfähigkeit einem Wert entspricht, der aus den Angaben dieser Tabelle abgeleitet werden kann.

Sämtliche Schutzerdungsleiter, die nicht zum Netzkabel oder zum Kabelkanal gehören, müssen mindestens den folgenden Querschnitt aufweisen:

• 2,5 mm2 bei mechanischem Schutz und

• 4 mm2, falls kein mechanischer Schutz vorhanden ist. Wenn Sie Geräte verwenden, die an Kabel angeschlossen sind, stellen sich sicher, dass der Schutzerdungsleiter im Kabel bei einem Versagen der Zugentlastung als letzter Leiter unterbrochen wird.

Die örtlichen Vorschriften bezüglich der Mindestgröße des Schutzleiters sind zu beachten.

HINWEIS

FEHLFUNKTION VON FEHLERSTROMSCHUTZSCHALTERN

Aufgrund der hohen kapazitiven Ströme im Frequenzumrichter besteht die Möglichkeit, dass die Fehlerstromschutzschalter nicht ordnungsgemäß funktionieren.

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

HINWEIS

SPANNUNGSFESTIGKEITSPRÜFUNGEN

Die Durchführung von Spannungsfestigkeitsprüfungen kann den Umrichter beschädigen.

Führen Sie keine Spannungsfestigkeitsprüfungen am Frequenzumrichter durch. Der Hersteller hat diese Tests bereits

durchgeführt.

WARNUNG

STROMSCHLAGGEFAHR DURCH SCHUTZLEITER

Verwenden Sie ein RCD- oder RCM-Gerät vom Typ B auf der Netzseite des Umrichters.

6.4 Zugang zu und Lokalisierung der Anschlüsse

6.4.1 Zugang zu und Lokalisierung der Anschlüsse für MR4-MR7

Context:

Befolgen Sie diese Anweisungen zum Öffnen des Frequenzumrichters, beispielsweise zur Installation von Kabeln.

AQ298036140958de-000101 / DPD01713| 37

M4x55

e30bh222.10

M4x8

e30bh223.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Verfahren

1. Öffnen Sie die Abdeckung des Frequenzumrichters.

2. Entfernen Sie die Schrauben der Kabelabdeckung. Entfernen Sie die Kabelabdeckung. Öffnen Sie nicht die Abdeckung des

Leistungseinheit.

3. Lokalisieren Sie die Anschlüsse.

AQ298036140958de-000101 / DPD01713

e30bh286.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

A Netzklemmen

C Motorklemmen

Abbildung 10: Lokalisieren der Anschlüsse, MR4-MR7

B Bremswiderstandsklemmen

6.4.2 Zugang zu und Lokalisierung der Anschlüsse für MR8

Context:

Befolgen Sie diese Anweisungen zum Öffnen des Frequenzumrichters, beispielsweise zur Installation von Kabeln.

AQ298036140958de-000101 / DPD01713| 39

e30bh251.10

M4x8

e30bh252.10

M4x8

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Verfahren

1. Öffnen Sie die Abdeckung des Frequenzumrichters.

2. Entfernen Sie die Kabelabdeckung.

Elektrische Installation

3. Entfernen Sie die Kabeleinführungsplatte.

4. Entfernen der EMV-Abschirmplatte.

AQ298036140958de-000101 / DPD01713

M4x8

e30bh253.10

U V W

L2 L3 DC-

DC+

R+

R-

e30bh254.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

A Flügelmutter

Elektrische Installation

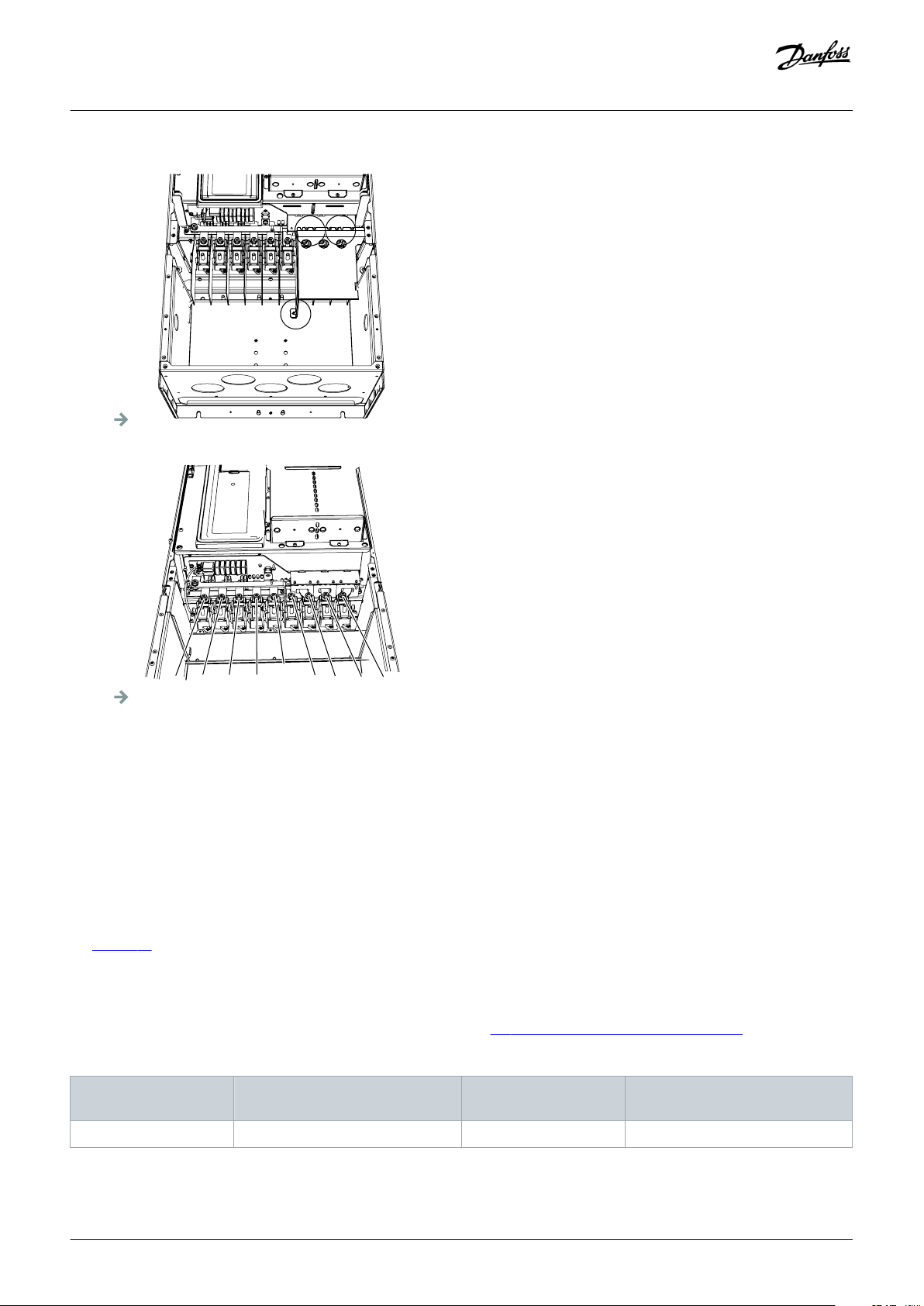

Abbildung 11: Entfernen der EMV-Abschirmplatte, MR8

5. Suchen Sie die Motorklemmen. Die Position der Klemmen ist anders als üblich, insbesondere in MR8.

6.4.3 Zugang zu und Lokalisierung der Anschlüsse für MR9

Context:

Befolgen Sie diese Anweisungen zum Öffnen des Frequenzumrichters, beispielsweise zur Installation von Kabeln.

AQ298036140958de-000101 / DPD01713| 41

M4x10

e30bh244.10

M4x8

e30bh245.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Verfahren

1. Öffnen Sie die Abdeckung des Frequenzumrichters.

Elektrische Installation

2. Entfernen Sie die Kabelabdeckung.

3. Entfernen Sie die Kabeleinführungsplatte.

AQ298036140958de-000101 / DPD01713

e30bh246.10

M5x10

e30bh247.10

M4x8

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

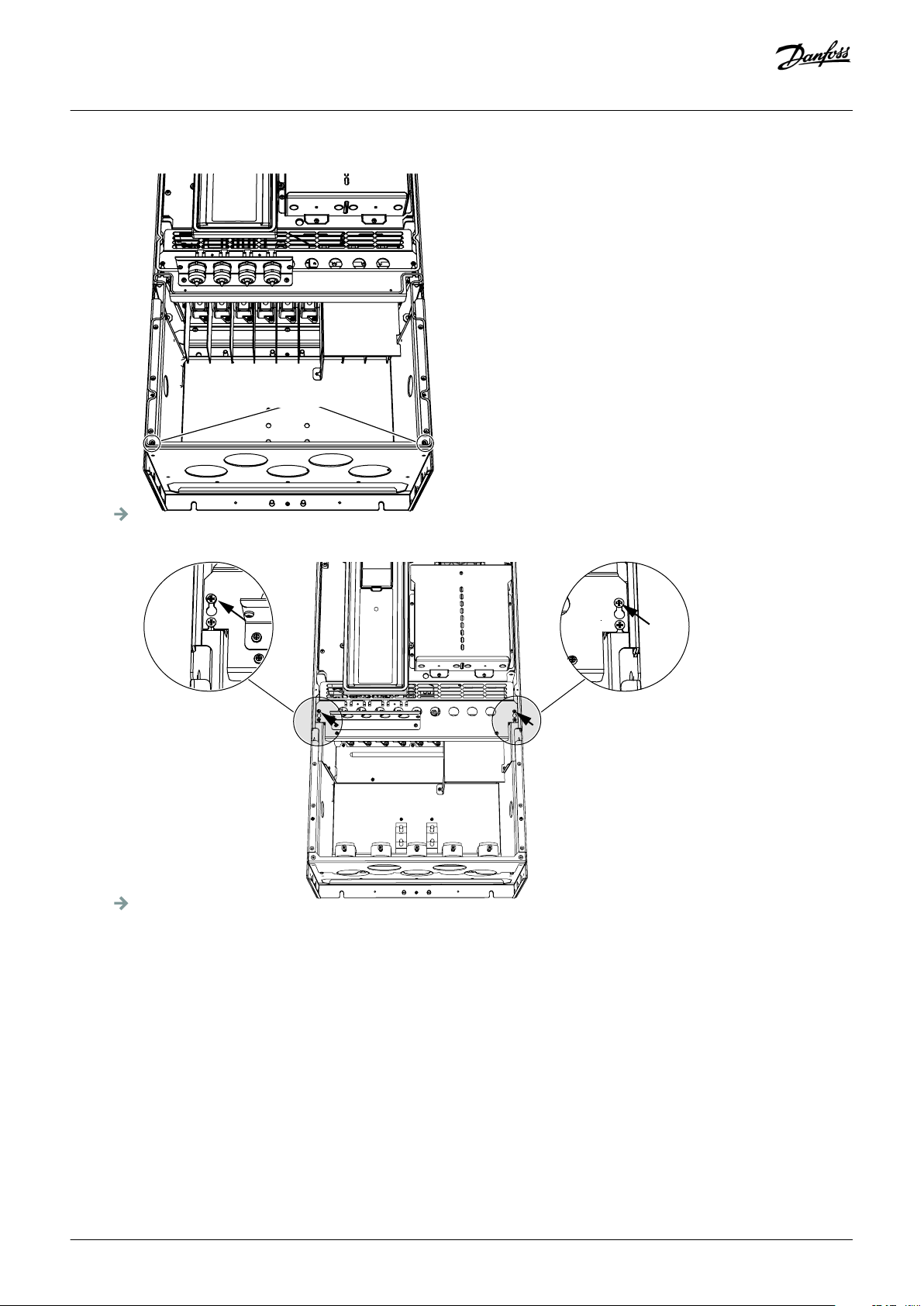

4. Lösen Sie die Schrauben und entfernen Sie die Bodenplatte.

5. Entfernen der EMV-Abschirmplatte.

AQ298036140958de-000101 / DPD01713| 43

e30bh248.10

U V W

L3 DC-

DC+

R+

R-

e30bh249.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

6. Suchen Sie die Motorklemmen. Die Position der Klemmen ist anders als üblich, insbesondere in MR8.

Elektrische Installation

6.5 Kabelinstallation

6.5.1 Weitere Anweisungen für die Kabelinstallation

• Vor Beginn müssen Sie sicherstellen, dass keine der Komponenten des Frequenzumrichters unter Spannung steht. Lesen Sie die Sicherheitshinweise sorgfältig im Abschnitt „Sicherheit“.

• Stellen Sie sicher, dass die Motorkabel in ausreichendem Abstand zu anderen Kabeln verlegt werden.

• Überkreuzungen von Motorkabeln mit anderen Kabeln müssen in einem Winkel von 90 Grad erfolgen.

• Wenn möglich, verlegen Sie die Motorkabel und andere Kabel nicht über lange Strecken parallel.

• Wenn die Motorkabel und andere Kabel über lange Strecken parallel verlegt werden, halten Sie die Mindestabstände ein (siehe

Tabelle 15).

• Die angegebenen Abstände gelten auch zwischen Motorkabeln und Signalkabeln anderer Systeme.

• Die maximalen Längen von geschirmten Motorkabeln betragen 100 m/328 ft (für MR4), 150 m/492 ft (für MR5 und MR6) und 200 m/656 ft (für MR7, MR8 und MR9).

•

Wenn Kabelisolierungsprüfungen erforderlich sind, lesen Sie dazu in

Tabelle 15: Mindestabstände zwischen Kabeln

Abstand zwischen Ka‐ beln [m]

0,3 ≤ 50 1,0 ≤ 164,0

Länge des abgeschirmten Kabels [m]

8.3 Messung von Kabel- und Motorisolation.

Abstand zwischen Ka‐ beln [ft]

Länge des abgeschirmten Kabels [ft]

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Abstand zwischen Ka‐ beln [m]

1,0 ≤ 300 3,3 ≤ 656,1

Länge des abgeschirmten Kabels [m]

Abstand zwischen Ka‐ beln [ft]

Länge des abgeschirmten Kabels [ft]

6.5.2 Kabelinstallation, MR4-MR7

Context:

Folgen Sie diesen Anweisungen für die Montage von Kabel und Kabelzubehör. Informationen zur Erfüllung der UL-Bestimmungen bei Kabelinstallationen finden Sie in

Prerequisites:

Stellen Sie sicher, dass Sie alle erforderlichen Bauteile erhalten haben. Für die Installation ist der Inhalt des Montagezubehörs erforderlich, siehe 4.2 Zubehör.

Öffnen Sie die Abdeckungen gemäß den Anweisungen in 6.4.1 Zugang zu und Lokalisierung der Anschlüsse für MR4-MR7.

6.1.2 UL-Normen für Kabel.

AQ298036140958de-000101 / DPD01713| 45

A B C

e30bh224.10

e30bg086.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Verfahren

1. Isolieren Sie Motor-, Netz- und Bremswiderstandskabel ab. Siehe 10.4 Abisolierlängen der Kabel.

Die VACON® 100 FLOW- und HVAC-Software unterstützt die Funktionen für dynamisches Bremsen oder Bremswiderstand nicht.

2. Setzen Sie die Kabeldurchführungen in die Öffnungen der Kabeleinführungsplatte. Diese Teile sind im Lieferumfang enthalten.

3. Setzen Sie die Kabel in die Öffnungen der Kabeleinführungsplatte.

4. Schneiden Sie die Kabeldurchführungen auf, um die Kabel hindurchführen zu können. A Schneiden Sie die Öffnungen der Kabeldurchführungen nicht weiter auf, als für die verwendeten Kabel erforderlich. B Falls die Kabeldurchführungen beim Hindurchführen der Kabel Falten bilden, ziehen Sie das Kabel ein Stück zurück, um sie zu

glätten.

A Netzkabel

B Anschlusskabel für Bremse

C Motorkabel

Abbildung 12: Kabelinstallation durch Kabeldurchführungen

5. Für die Schutzart IP54 muss die Verbindung zwischen Kabeldurchführung und Kabel fest sein. Ziehen Sie den ersten Teil des Kabels

durch die Kabeldurchführung, sodass es gerade bleibt. Wenn dies nicht möglich ist, verfestigen Sie die Verbindung mit Isolierband oder einem Kabelbinder.

AQ298036140958de-000101 / DPD01713

M4x16

(2.2 Nm)

e30bh225.10

e30bh226.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

6. Entfernen Sie die Erdungsklemmen für den Kabelschirm und die Erdungsschellen für den Erdungsleiter. Das Anzugsmoment

beträgt 2,2 Nm oder 19,5 lb-in.

7. Setzen Sie die Kabeleinführungsplatte mit den Kabeln in die Rille am Rahmen des Frequenzumrichters.

8. Schließen Sie die Kabel an. Siehe die korrekten Anzugsmomente in 10.5 Anzugsmomente der Anschlüsse. A Legen Sie die Schirme aller drei Kabel frei, um eine 360-Grad-Verbindung mit den Erdungsschellen für den Kabelschirm

herzustellen.

B Schließen Sie die Phasenleiter des Netzkabels und des Motorkabels sowie die Leiter des Bremswiderstandskabels an die

richtigen Klemmen an.

C Befestigen Sie den Erdungsleiter jedes Kabels mit einem Erdungsklemme mit einer Erdungsschelle für jeden Erdungsleiter. D Stellen Sie sicher, dass der externe Erdungsleiter mit der Erdungsschiene verbunden ist. Siehe 6.3 Erdung.

AQ298036140958de-000101 / DPD01713| 47

D F

e30bh227.10

e30bh228.10

= M5; 2 Nm

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

A Erdungsschelle für den Kabelschirm

C Erdungsklemme

E Bremswiderstandskabel

Abbildung 13: Anschließen der abisolierten Kabel

B Klemmen

D Netzkabel

F Motorkabel

9. Stellen Sie sicher, dass der Erdungsleiter an den Motor angeschlossen ist, ebenso wie an die Klemmen mit der PE-Kennzeichnung. A Um die Anforderungen der Norm EN 61800-5-1 einzuhalten, befolgen Sie die Anweisungen in 6.3 Erdung. B Falls eine doppelte Erdung erforderlich ist, verwenden Sie die Erdungsklemme unterhalb des Frequenzumrichters. Verwenden

Sie eine Schraube der Größe M5, und ziehen Sie sie mit 2,0 Nm (17,7 lb-in.) fest.

10. Befestigen Sie erneut die Kabelabdeckung.

AQ298036140958de-000101 / DPD01713

e30bh229.10

e30bh230.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

11. Schließen Sie die Abdeckung des Frequenzumrichters.

6.5.3 Kabelinstallation, MR8-MR9

Context:

Folgen Sie diesen Anweisungen für die Montage von Kabel und Kabelzubehör. Informationen zur Erfüllung der UL-Bestimmungen bei Kabelinstallationen finden Sie in 6.1.2 UL-Normen für Kabel.

Prerequisites:

Stellen Sie sicher, dass Sie alle erforderlichen Bauteile erhalten haben. Für die Installation ist der Inhalt des Montagezubehörs erforderlich, siehe

Öffnen Sie die Abdeckungen gemäß den Anweisungen in 6.4.2 Zugang zu und Lokalisierung der Anschlüsse für MR8 und 6.4.3 Zugang

zu und Lokalisierung der Anschlüsse für MR9.

4.2 Zubehör.

AQ298036140958de-000101 / DPD01713| 49

e30bh277.10

e30bh278.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Verfahren

1. Isolieren Sie Motor-, Netz- und Bremswiderstandskabel ab. Siehe 10.4 Abisolierlängen der Kabel.

Die VACON® 100 FLOW- und HVAC-Software unterstützt die Funktionen für dynamisches Bremsen oder Bremswiderstand nicht.

2. Schneiden Sie die Kabeldurchführungen auf, um die Kabel hindurchführen zu können. A Schneiden Sie die Öffnungen der Kabeldurchführungen nicht weiter auf, als für die verwendeten Kabel erforderlich. B Falls die Kabeldurchführungen beim Hindurchführen der Kabel Falten bilden, ziehen Sie das Kabel ein Stück zurück, um sie zu

glätten.

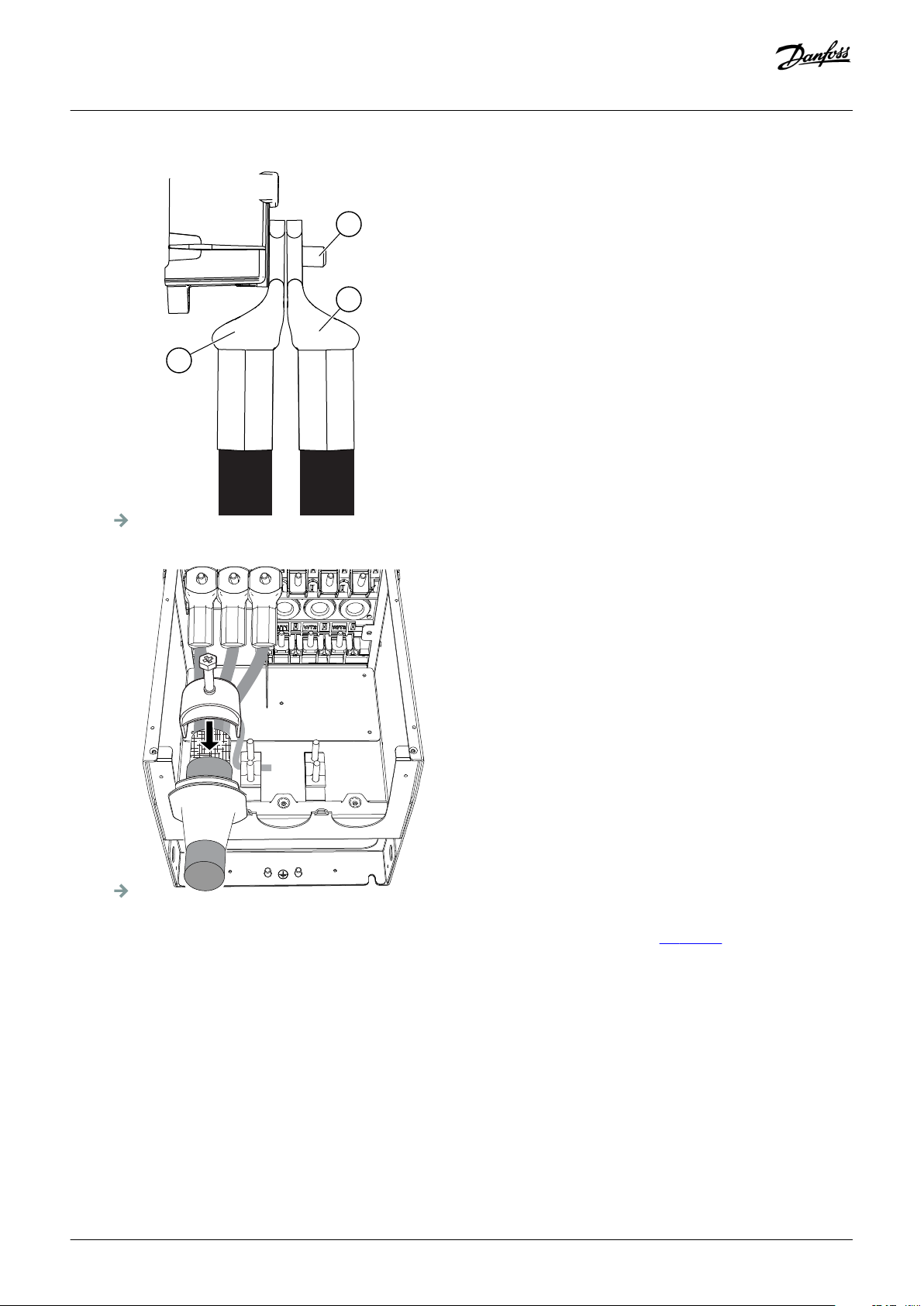

3. Bringen Sie die Kabeldurchführung und das Kabel so an, dass der Rahmen des Frequenzumrichters in der Rille der Dichtung sitzt. A Für die Schutzart IP54 (UL Typ 12) muss die Verbindung zwischen Kabeldurchführung und Kabel fest sein. Ziehen Sie den

ersten Teil des Kabels gerade durch die Kabeldurchführung, sodass es gerade bleibt.

B Wenn dies nicht möglich ist, verfestigen Sie die Verbindung mit Isolierband oder einem Kabelbinder.

AQ298036140958de-000101 / DPD01713

e30bh279.10

e30bh280.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

4. Wenn Sie starke Kabel verwenden, fügen Sie eine Kabelisolierung zwischen den Klemmen ein, um Kontakte der Kabel

untereinander zu vermeiden.

5. Schließen Sie die Kabel an. Siehe die korrekten Anzugsmomente in 10.5 Anzugsmomente der Anschlüsse. A Schließen Sie die Phasenleiter der Netzkabel und der Motorkabel an die entsprechenden Klemmen an. Wenn Sie ein

Bremswiderstandskabel verwenden, schließen Sie seine Leiter an die richtigen Klemmen an.

B Befestigen Sie den Erdungsleiter jedes Kabels mit einem Erdungsklemme mit einer Erdungsschelle für jeden Erdungsleiter. C Stellen Sie sicher, dass der externe Erdungsleiter mit der Erdungsschiene verbunden ist. Siehe 6.3 Erdung.

AQ298036140958de-000101 / DPD01713| 51

e30bh255.10

e30bh250.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

A Erdungsverbindung

Abbildung 14: Anschließen der Kabel, MR8

A Erdungsverbindung

Abbildung 15: Anschließen der Kabel, MR9

6. Falls Sie mehrere Kabel am gleichen Anschluss verwenden, ordnen Sie die Kabelschuhe übereinander an.

AQ298036140958de-000101 / DPD01713

e30bh281.10

e30bh282.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

7. Legen Sie den Schirm aller 3 Kabel frei, um eine 360-Grad-Verbindung mit der Erdungsschelle für den Kabelschirm herzustellen.

8. Stellen Sie sicher, dass der Erdungsleiter an den Motor angeschlossen ist, ebenso wie an die Klemmen mit der PE-Kennzeichnung. A Um die Anforderungen der Norm EN 61800-5-1 einzuhalten, befolgen Sie die Anweisungen in 6.3 Erdung. B Schließen Sie den Schutzleiter mit einem Kabelschuh und einer M8-Schraube an einen der Schraubanschlüsse an.

AQ298036140958de-000101 / DPD01713| 53

e30bh285.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

9. Bringen Sie für MR8 die EMV-Abschirmplatte, die Kabeleinführungsplatte und die Kabelabdeckung an.

10. Bringen Sie für MR9 die EMV-Abschirmplatte, die Dichtplatte, die Kabeleinführungsplatte und die Kabelabdeckung an.

11. Schließen Sie die Abdeckung des Frequenzumrichters.

Elektrische Installation

6.6 Installation in einem IT-Netz

Wenn Ihre Stromversorgung impedanzgeerdet ist (IT), muss der Frequenzumrichter die EMV-Schutzklasse C4 aufweisen. Wenn der Frequenzumrichter die EMV-Schutzklasse C2 oder C3 hat, muss diese zu C4 geändert werden. Dazu entfernen Sie die EMVSteckbrücken.

WARNUNG

STROMSCHLAGGEFAHR DURCH DIE BAUTEILE

Die Bauteile des Frequenzumrichters sind stromführend, wenn der Umrichter an das Netzwerk angeschlossen ist.

Führen Sie keine Änderungen oder Wartungsarbeiten am Frequenzumrichter durch, solange dieser an die Netzversorgung

angeschlossen ist.

HINWEIS

BESCHÄDIGUNG DES FREQUENZUMRICHTERS DURCH FALSCHEN EMV-Pegel

Vergewissern Sie sich, dass die EMV-Pegel-Anforderungen des Frequenzumrichters von der Installationsumgebung abhängen. Ein falscher EMV-Pegel kann den Umrichter beschädigen.

Bevor Sie den Frequenzumrichter an die Netzversorgung anschließen, stellen Sie sicher, dass er den passenden EMV-Pegel

aufweist.

HINWEIS

Bei Produkten für 600 und 690 V, die für eine C4-Installation im IT-Netzwerk konfiguriert sind, ist die maximale Taktfrequenz in der Werkseinstellung auf 2 kHz begrenzt.

6.6.1 Installieren des Frequenzumrichters in einem IT-System, MR4-MR6

Context:

Verwenden Sie diese Anweisungen zur Änderung der EMV-Schutzklasse des Frequenzumrichters zu C4.

Prerequisites:

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Öffnen Sie die Abdeckung des Frequenzumrichters (für MR4-MR6) und nehmen Sie die Kabelabdeckung (für MR4-MR5) gemäß den Anweisungen in 6.4.1 Zugang zu und Lokalisierung der Anschlüsse für MR4-MR7 ab.

Elektrische Installation

AQ298036140958de-000101 / DPD01713| 55

e30bh297.10

MR4 MR5

e30bh299.10

MR6, 200–500 V

MR6, 600/690 V

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Verfahren

1. Suchen Sie die EMV-Steckbrücken, die die EMV-Filter an die Erdung anschließen.

Elektrische Installation

2. Um die EMV-Filter von der Erdung zu trennen, entfernen Sie die EMV-Steckbrücken. Ziehen Sie die EMV-Steckbrücke mit dem

Werkzeug heraus.

AQ298036140958de-000101 / DPD01713

e30bh301.10

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

3. Befestigen Sie die Kabelabdeckung für MR4 und MR5.

4. Schließen Sie die Abdeckung des Frequenzumrichters.

5. Nach der Änderung schreiben Sie die Information „Die EMV-Klasse wurde geändert“ auf den Aufkleber für die Angabe der

Produktänderungen. Falls der Aufkleber noch nicht angebracht ist, bringen Sie ihn in der Nähe des Typenschilds am Frequenzumrichter an.

6.6.2 Installieren des Frequenzumrichters in einem IT-System, MR7

Context:

Verwenden Sie diese Anweisungen zur Änderung der EMV-Schutzklasse des Frequenzumrichters zu C4.

Prerequisites:

Öffnen Sie die Abdeckung des Frequenzumrichters und nehmen Sie die Kabelabdeckung (für 600/690 V) gemäß den Anweisungen in

6.4.1 Zugang zu und Lokalisierung der Anschlüsse für MR4-MR7 ab.

AQ298036140958de-000101 / DPD01713| 57

e30bh302.10

e30bh303.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Vorgehensweise für 200–500 V

1. Suchen Sie den EMV-Kasten. Um Zugriff auf die EMV-Steckbrücke zu erhalten, entfernen Sie die Abdeckung des EMV-Kastens.

2. Entfernen Sie die EMV-Steckbrücke. Bringen Sie die Abdeckung des EMV-Kastens wieder an.

3. Suchen Sie die DC-Erdsammelanschlüsse zwischen den Klemmen R- und U. Um die Sammelschiene vom Rahmen zu entfernen,

entfernen Sie die M4-Schraube.

AQ298036140958de-000101 / DPD01713

DC-

R-

DC+

R+

e30bh304.10

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

4. Schließen Sie die Abdeckung des Frequenzumrichters.

5. Nach der Änderung schreiben Sie die Information „Die EMV-Klasse wurde geändert“ auf den Aufkleber für die Angabe der

Produktänderungen. Falls der Aufkleber noch nicht angebracht ist, bringen Sie ihn in der Nähe des Typenschilds am Frequenzumrichter an.

AQ298036140958de-000101 / DPD01713| 59

e30bh306.10

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Vorgehensweise für 600/690 V

1. Entfernen Sie die EMV-Steckbrücke.

Elektrische Installation

2. Befestigen Sie die Kabelabdeckung.

3. Schließen Sie die Abdeckung des Frequenzumrichters.

4. Nach der Änderung schreiben Sie die Information „Die EMV-Klasse wurde geändert“ auf den Aufkleber für die Angabe der

Produktänderungen. Falls der Aufkleber noch nicht angebracht ist, bringen Sie ihn in der Nähe des Typenschilds am Frequenzumrichter an.

6.6.3 Installieren des Frequenzumrichters in einem IT-System, MR8

Context:

Verwenden Sie diese Anweisungen zur Änderung der EMV-Schutzklasse des Frequenzumrichters zu C4.

Prerequisites:

Öffnen Sie die Abdeckung des Frequenzumrichters und nehmen Sie die Kabelabdeckung gemäß den Anweisungen in

und Lokalisierung der Anschlüsse für MR8 ab.

6.4.2 Zugang zu

AQ298036140958de-000101 / DPD01713

e30bh307.10

e30bh308.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Verfahren

1. Suchen Sie den EMV-Kasten. Um Zugriff auf die EMV-Steckbrücke zu erhalten, entfernen Sie die Abdeckung des EMV-Kastens.

A EMV-Steckbrücke

Abbildung 16: Entfernen der Abdeckung des EMV-Kastens, MR8

2. Entfernen Sie die EMV-Steckbrücke. Bringen Sie die Abdeckung des EMV-Kastens wieder an.

3. Suchen Sie den Erdungsstab und drücken Sie ihn nach unten.

A Erdungsstab ist oben B Erdungsstab ist unten (Klasse C4)

Abbildung 17: Suchen des Erdungsstabs, MR8

4. Befestigen Sie die Kabelabdeckung.

5. Schließen Sie die Abdeckung des Frequenzumrichters.

6. Nach der Änderung schreiben Sie die Information „Die EMV-Klasse wurde geändert“ auf den Aufkleber für die Angabe der

Produktänderungen. Falls der Aufkleber noch nicht angebracht ist, bringen Sie ihn in der Nähe des Typenschilds am Frequenzumrichter an.

AQ298036140958de-000101 / DPD01713| 61

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

6.6.4 Installieren des Frequenzumrichters in einem IT-System, MR9

Context:

Verwenden Sie diese Anweisungen zur Änderung der EMV-Schutzklasse des Frequenzumrichters zu C4.

Prerequisites:

Öffnen Sie die Abdeckung des Frequenzumrichters gemäß den Anweisungen in

MR9 ab.

6.4.3 Zugang zu und Lokalisierung der Anschlüsse für

Elektrische Installation

AQ298036140958de-000101 / DPD01713

e30bh375.10

e30bh376.10

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

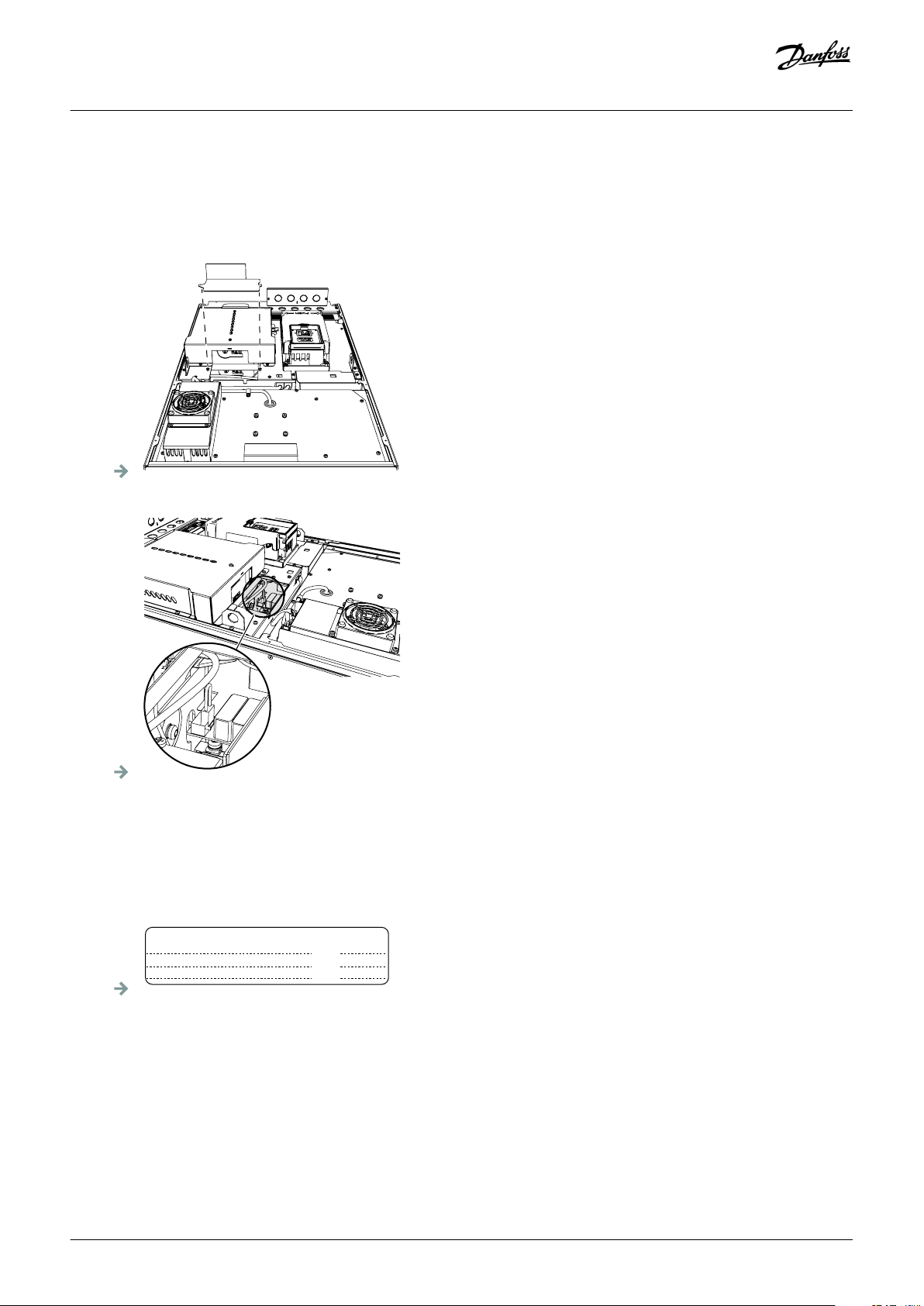

Verfahren für EMV-Steckbrücke 1, MR9A

1. Entfernen Sie die Abdeckung des Lüfters.

2. Entfernen Sie bei IP54 auch die Abdeckung des Lüfters.

3. Lösen Sie die Schrauben der Abdeckplatte und entfernen Sie sie.

4. Suchen Sie die Position der Steckbrücke hinter dem Lüfter. Entfernen Sie die EMV-Steckbrücke.

Elektrische Installation

5. Bringen Sie die Abdeckplatte an.

6. Bringen Sie bei IP54 den Lüfter an.

7. Bringen Sie die Abdeckung des Lüfters an.

8. Nach der Änderung schreiben Sie die Information „Die EMV-Klasse wurde geändert“ auf den Aufkleber für die Angabe der

Produktänderungen. Falls der Aufkleber noch nicht angebracht ist, bringen Sie ihn in der Nähe des Typenschilds am Frequenzumrichter an.

AQ298036140958de-000101 / DPD01713| 63

e30bh377.10

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

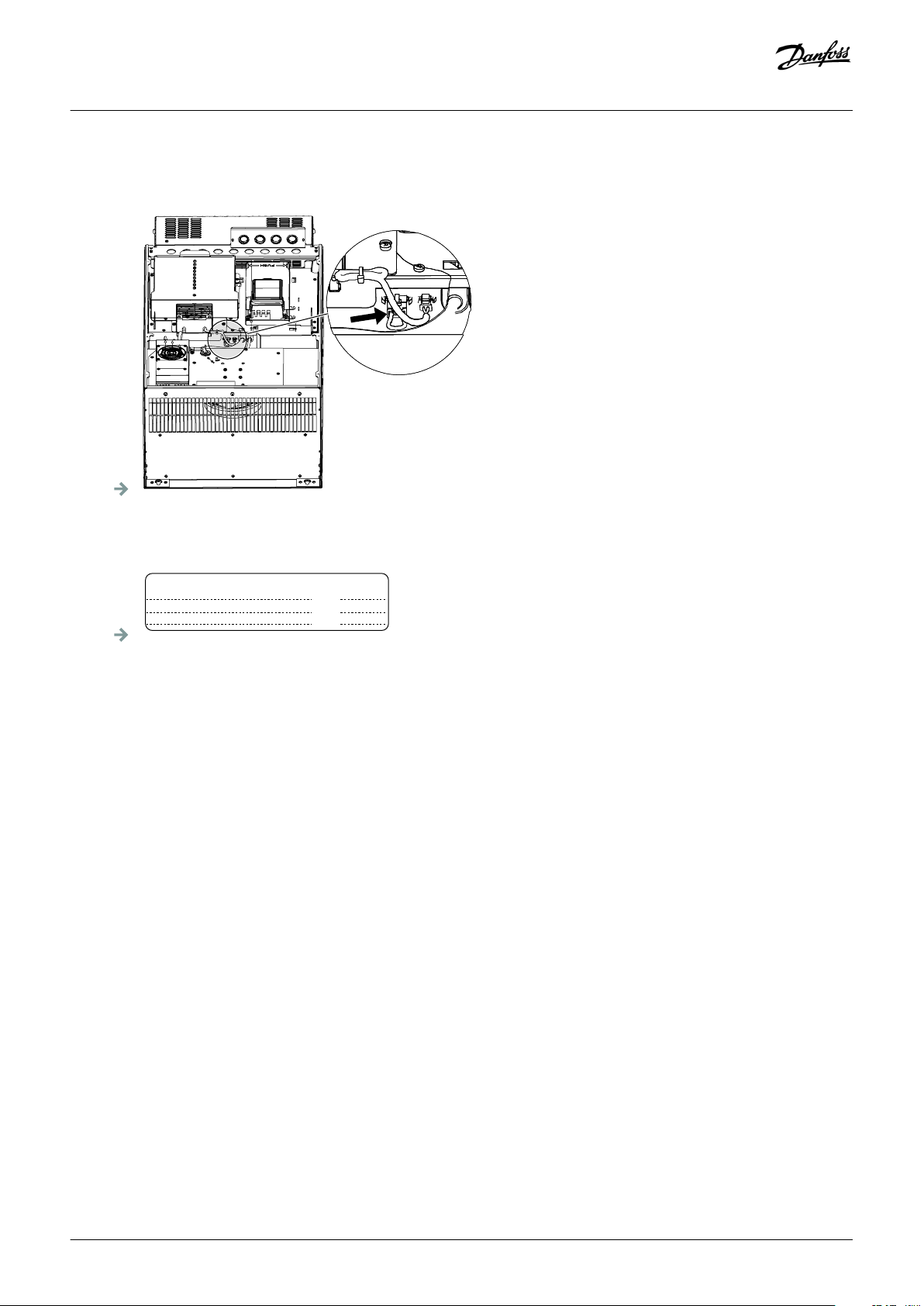

Verfahren für EMV-Steckbrücke 1, MR9B

1. Entfernen Sie die EMV-Steckbrücke.

2. Nach der Änderung schreiben Sie die Information „Die EMV-Klasse wurde geändert“ auf den Aufkleber für die Angabe der

Produktänderungen. Falls der Aufkleber noch nicht angebracht ist, bringen Sie ihn in der Nähe des Typenschilds am Frequenzumrichter an.

AQ298036140958de-000101 / DPD01713

e30bh378.10

e30bg773.10

Product modified

Date:

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Elektrische Installation

Verfahren für EMV-Steckbrücken 2 + 3, MR9A und MR9B

1. Entfernen Sie die Abdeckung des Erweiterungskastens, die Kontaktabschirmung sowie die E/A-Platte mit der E/A-

Kabeldurchführungsplatte.

2. Suchen Sie die beiden EMV-Steckbrücken auf der EMV-Karte. Sie befinden sich nicht nebeneinander. Entfernen Sie die EMVSteckbrücken.

A Die EMV-Steckbrücken

Abbildung 18: EMV-Steckbrücken 2 und 3, MR9A und MR9B

3. Bringen Sie die E/A-Platte mit der E/A-Kabeldurchführungsplatte, der Kontaktabschirmung und der Abdeckung des

Erweiterungskastens an.

4. Schließen Sie die Abdeckung des Frequenzumrichters.

5. Nach der Änderung schreiben Sie die Information „Die EMV-Klasse wurde geändert“ auf den Aufkleber für die Angabe der

Produktänderungen. Falls der Aufkleber noch nicht angebracht ist, bringen Sie ihn in der Nähe des Typenschilds am Frequenzumrichter an.

6.7 Installation in marinen Anwendungen

Bei der Installation des Frequenzumrichters in marinen Anwendungen lesen Sie bitte das Dokument „Marine Installation Guide“.

AQ298036140958de-000101 / DPD01713| 65

STO JMP

e30bh331.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

7 Steuereinheit

7.1 Komponenten der Steuereinheit

Steuereinheit

A Steuerklemmen für die E/A-Standardanschlüsse

C Relaiskartenklemmen für 3 Relaisausgänge oder 2

Relaisausgänge und einen Thermistor

E DIP-Schalter für den RS485-Busabschluss

G DIP-Schalter für die Isolierung der Digitaleingänge von der

Erde

I DIP-Schalter für die Signalauswahl des Analogeingangs 1

K Lüfter (nur in IP54 von MR4 und MR5)

M Anordnung und Standardposition der STO-Steckbrücke

(Safe Torque Off)

Abbildung 19: Komponenten der Steuereinheit

B Ethernet-Anschluss

D Optionskarten

F DIP-Schalter für die Signalauswahl des Analogausgangs

H DIP-Schalter für die Signalauswahl des Analogeingangs 2

J Statusanzeige des Ethernet-Anschlusses

L Batterie für die Echtzeituhr (RTC)

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Bei der Lieferung des Frequenzumrichters enthält die Steuereinheit die standardmäßige Steuerschnittstelle (grafisches Bedienteil). Wenn Sie bei der Bestellung spezielle Optionen ausgewählt haben, liegen die Optionskarten der Lieferung lose bei. Die nächsten Seiten enthalten Informationen über die Anschlüsse sowie allgemeine Verdrahtungsbeispiele.

Sie können den Frequenzumrichter auch mit einer externen Stromversorgung mit den folgenden Eigenschaften verwenden: +24 V DC ±10 %, mindestens 1000 mA. Schließen Sie das externe Netzteil an Klemme 30 an. Diese Spannung reicht aus, um die Steuereinheit eingeschaltet zu lassen und die Parameter einzustellen. Die Messungen des Hauptschaltkreises (z. B. DC-Zwischenkreisspannung und Gerätetemperatur) sind nicht verfügbar, wenn der Frequenzumrichter nicht an das Stromnetz angeschlossen ist.

Die Statusanzeige der Steuereinheit zeigt den Status des Frequenzumrichters an. Die Statusanzeige befindet sich an der Bedieneinheit unterhalb der Tastatur und kann fünf verschiedene Statuszustände anzeigen.

Tabelle 16: LED-Statusdefinitionen der Steuereinheit

Farbe/Status der LED Status des Frequenzumrichters

Langsam blinkend Bereit

Grün Betrieb

Rot Fehler

Orange Warnung

Steuereinheit

Schnell blinkend Software herunterladen

7.2 Verkabelung der Steuereinheit

7.2.1 Auswahl der Steuerleitungen

HINWEIS

KABELAUSWAHL

Halten Sie bei der Kabelauswahl die örtlich geltenden Niederspannungsstandards ein.

Als Steuerleitungen müssen abgeschirmte mehradrige Kabel mit einem Querschnitt von mindestens 0,5 mm2 (AWG20) verwendet werden. Die Anschlüssedrähte dürfen maximal 2,5 mm2 (AWG13) für die Anschlüsse der Relaiskarte und andere Anschlüsse aufweisen.

Tabelle 17: Anzugsmomente der Steuerleitungen

Klemme Anschlussschrauben‐

größe

Alle Anschlüsse der E/A-Karte und der Relaiskarte

M3 0.5 4.5

Anzugsmoment (Nm) Anzugsmoment (lb-in)

7.2.2 Anschlüsse der Steuereinheit

Hier finden Sie die grundlegende Beschreibung der Anschlüsse der E/A-Standardkarte und der Relaiskarte. Die E/A-Standardkarte hat 22 feste Steuerklemmen und 8 Relaiskartenanschlüsse.

AQ298036140958de-000101 / DPD01713| 67

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Einige Anschlüsse sind für Signale vorgesehen, die optionale Funktionen besitzen, die Sie mit Hilfe der DIP-Schalter verwenden können. Weitere Informationen finden Sie unter 7.3 DIP-Schalter an der Steuereinheit.

Steuereinheit

AQ298036140958de-000101 / DPD01713

Modbus RTU BACnet, N2

A B

Standard-E/A-Karte

Klemme Signal Beschreibung

Sollwertpot entiometer

1 bis 10kΩ

2-Anschluss-Geber

Istwert

I = (0)4 bis 20mA

+10Vref

Sollausgang

AI1+

Analogeingang, Spannung oder Strom

AI1-

Gemeinsamer Analogeingang, (Strom)

AI2+

Analogeingang, Spannung oder Strom

AI2-

Gemeinsamer Analogeingang, (Strom)

24Vout

24 V Hilfsspannung

GND E/A Masse

DI1

Digitaleingang 1

DI2 Digitaleingang 2

DI3

Digitaleingang 3

Gemeinsamer Bezug für DI1-DI6

24Vout 24 V Hilfsspannung

GND E/A Masse

DI4

Digitaleingang 4

DI5

Digitaleingang 5

DI6

Digitaleingang 6

Gemeinsamer Bezug für DI1-DI6

AO1+

Analogsignal (+-Ausgang)

AO1-/GND

Gemeinsamer Analogausgang / E/A-Masse

+24Vin

24V

Hilfseingangsspannung RS485 Serieller Bus, negativ

RS485

Serieller Bus, positiv

RO1 NC

RO1 CM

RO1 NO

RO2 NC

RO2 CM

RO2 NO

RO3 CM

RO3 NO

Relaisausgang 1

Relaisausgang 2

Relaisausgang 3

Frequenzsollwert

Start vorwärts

Start rückwärts

Externer Fehler

DI4 DI5 Freq.sollw.

Offen Offen

Offen

Geschlossen

Analogein gang 1 Festfreque nz 1 Festfreque nz 2 Festfreque nz 3

Fehlerquittierung

Ausgangsfrequenz

RUN (BETRIEB)

FAULT (FEHLER)

READY (BEREIT)

RUN

(BETRIEB)

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

Abbildung 20: Signale der Steuerklemmen an der E/A-Standardkarte und die Standard-Steueranschlüsse

AQ298036140958de-000101 / DPD01713| 69

21 22

Von der E/A-Standardkarte

Von Klemme

#6 oder 12

Von Klemme

#13

RUN

(BETRIEB)

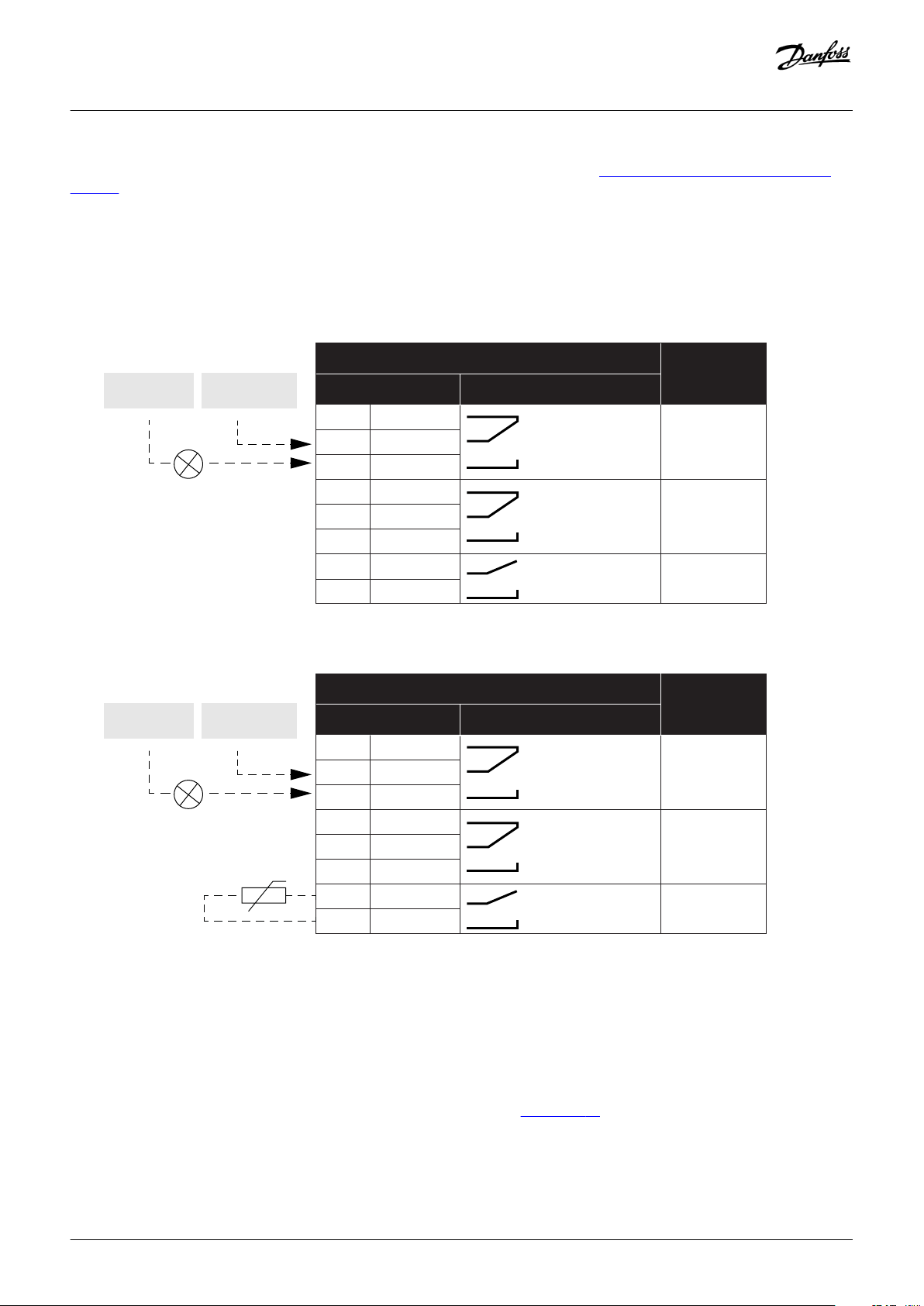

Relaiskarte 1

Klemme

Signal

Werkseinst.

RO1 NC

RO1 CM RO1 NO RO2 NC

RO2 CM

RO2 NO

RO3 CM

RO3 NO

Relaisausgang 1

Relaisausgang 2

Relaisausgang 3

RUN

(BETRIEB)

FAULT

(FEHLER)

READY

(BEREIT)

TI1+

TI1-

21 22

23 24

Von der E/A-Standardkarte

Von Klemme

#12

Von Klemme

#13

RUN

(BETRIEB)

Relaiskarte 2

Klemme

Signal

Werkseinst.

RO1 NC RO1 CM

RO1 NO RO2 NC

RO2 CM

RO2 NO

Relaisausgang 1

Relaisausgang 2

Thermistoreingang

RUN

(BETRIEB)

FAULT

(FEHLER)

KEINE

AKTION

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

*) Die Digitaleingänge können mit einem DIP-Schalter von der Masse isoliert werden. Siehe 7.3.2 Isolierung der Digitaleingänge von

der Erde.

Es sind 2 verschiedene Relaiskarten erhältlich. Falls Sie den optionalen Code +SBF4 bestellen, wird der Relaisausgang 3 durch einen Thermistoreingang ersetzt.

Die Thermistoreingangsfunktion ist nicht automatisch aktiviert. Um die Thermistoreingangsfunktion zu nutzen, müssen Sie in der Software den Parameter „Fehler:Thermist.“ aktivieren. Siehe Anwendungsanleitung.

Steuereinheit

Abbildung 21: Standardrelaiskarte (+SBF3)

Abbildung 22: Optionale Relaiskarte (+SBF4)

7.3 DIP-Schalter an der Steuereinheit

7.3.1 Auswahl von Anschlussfunktionen über DIP-Schalter

Zwei Auswahlen für zweckgebundene Anschlüsse können Sie über die DIP-Schalter vornehmen. Die Schalter haben 2 Positionen: Auf und Ab. Sie sehen die Position der DIP-Schalter sowie mögliche Auswahlen in

Abbildung 23.

AQ298036140958de-000101 / DPD01713

A B

AI1

AO1

RS485

OFF

AI2

e30bg737.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A Spannungssignal (U), 0-10 V Eingang

C AUS

E RS485-Busabschluss

Abbildung 23: Auswahlmöglichkeiten mit den DIP-Schaltern

Tabelle 18: Standardpositionen der DIP-Schalter

DIP-Schalter Standardposition

AI1 U

AI2 I

AO1 I

RS485-Busabschluss AUS

B Stromsignal (I), 0-20 mA Eingang

D EIN

AQ298036140958de-000101 / DPD01713| 71

e30bg738.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

7.3.2 Isolierung der Digitaleingänge von der Erde

Es ist möglich, die Digitaleingänge (Anschlüsse 8 bis 10 und 14 bis 16) auf der E/A-Standardkarte von der Erde zu isolieren. Dazu ändern Sie die Position eines DIP-Schalters auf der Steuerkarte.

A Digitaleingänge

C An Erde angeschlossen (Werkseinstellung)

Abbildung 24: Ändern der Position dieses Schalters zum Isolieren der Digitaleingänge von der Erde

B Isoliert

7.4 Feldbusanschlüsse

7.4.1 Feldbusanschlüsse

Sie können den Frequenzumrichter über ein RS485- oder Ethernetkabel an den Feldbus anschließen.

•

Wenn Sie ein RS485-Kabel verwenden, schließen Sie dieses an die Anschlüsse A und B der E/A-Standardkarte an.

• Wenn Sie ein Ethernetkabel verwenden, schließen Sie dieses an die Ethernet-Klemme an.

AQ298036140958de-000101 / DPD01713

e30bh332.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A RS485-Klemme A = Daten –

C Ethernet-Anschluss

Abbildung 25: Ethernet- und RS485-Anschlüsse

B RS485-Klemme B = Daten +

D Steuerklemmen

7.4.2 Interne Feldbusse in VACON® 100-Produkten

Die Produktfamilie VACON® 100 unterstützt intern vier Ethernet-Feldbusse:

Modbus TCP/UDP

•

BACnet/IP PROFINET IO (+FBIE-Lizenz erforderlich)

•

• EtherNet/IP (+FBIE-Lizenz erforderlich)

Mit einem einzigen Ethernet-Port können die Ethernet-Feldbusse mit Sterntopologie angeschlossen werden.

Der RJ45-Anschluss der Familie VACON® 100 verfügt über keine Drehzahl- oder Aktivitäts-LEDs. Stattdessen besitzt er eine einzelne LED in der Mitte des Frequenzumrichters. Die LED wird erst sichtbar, wenn die Abdeckungen entfernt werden. Die LED funktioniert wie unten aufgeführt:

• LED ist gedimmt (dunkel), wenn der Port mit einem 10-Mbit/s-Netzwerk verbunden wird.

• LED ist gelb, wenn der Port mit einem 100-Mbit/s-Netzwerk verbunden wird.

• LED ist gedimmt (dunkel), wenn der Port mit einem 1000-Mbit/s-Netzwerk verbunden wird. Der Frequenzumrichter unterstützt kein 1000-Mbit/s-Ethernet, daher besteht keine Kommunikation.

Die Produktfamilie VACON® 100 unterstützt intern drei RS485-Feldbusse:

AQ298036140958de-000101 / DPD01713| 73

e30bh379.10

≥ 300 mm

90°

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

• Modbus RTU

• BACnet MSTP

• Metasys N2

Steuereinheit

7.4.3

Um die Antwortzeit und die Anzahl fehlerhafter Dispositionen so gering wie möglich zu halten, verwenden Sie nur StandardIndustriekomponenten im Netzwerk und vermeiden Sie komplexe Strukturen. Die Anforderungen an kommerzielle Verdrahtungskomponenten sind in Abschnitt 8-8 in den Standards der Serie ANSI/TIA/EIA-568-B festgelegt. Die Verwendung kommerzieller Komponenten kann die Systemleistung vermindern. Die Verwendung solcher Produkte oder Komponenten kann zu einer unbefriedigenden Leistung in industriellen Steuerungsanwendungen führen.

Allgemeine Verdrahtungsrichtlinie für Feldbus

7.4.3.1 Kabelverlegung

Es ist wichtig, dass die Feldbuskabel getrennt von den Motorkabeln verlegt werden. Der empfohlene Mindestabstand beträgt 300 mm. Feldbuskabel und Motorkabel dürfen sich nicht kreuzen. Falls dies nicht vermieden werden kann, müssen Überkreuzungen von Feldbuskabeln mit anderen Kabeln in einem Winkel von 90 Grad erfolgen.

Abgeschirmte Feldbus- und Steuerleitungen können parallel verlegt werden. Installieren Sie zum Erhalt einer weiteren Abschirmung ein geerdetes Metall-Installationsrohr um den Feldbus und die Steuerleitungsführung.

A Motorkabel B Feldbuskabel

Abbildung 26: Verlegen der Motor- und Feldbuskabel

Verwenden Sie Kabel mit der richtigen Länge. Wenn Kabelüberlängen vorhanden sind, verlegen Sie diese an störungsfreien Stellen. Mehrere Kabelumläufe und ein großer Umstandsbereich machen eine Antenne aus (siehe Abbildung 27). Störungen werden an das Feldbuskabel angeschlossen und können zu Kommunikationsproblemen führen.

AQ298036140958de-000101 / DPD01713

e30bh380.10

e30bh381.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A Motorkabel B Feldbuskabel

Abbildung 27: Installation zur Einrichtung einer Antenne

Abbildung 28: Beispiel für ein gutes Verlegen eines zusätzlichen Feldbuskabels

HINWEIS

Zur Vermeidung von Brüchen des Schirms biegen Sie das Kabel nicht zu stark oder führen Sie das Kabel auf dem gleichen Weg hin und her.

AQ298036140958de-000101 / DPD01713| 75

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

7.4.3.2 Zugentlastung

Wenn die Möglichkeit einer Zugbelastung des Kabels besteht, installieren Sie es mit einer Zugentlastung. Wenn möglich, darf die Zugentlastung der Feldbuskabel nicht an der Schirmverbindung zur Erde erfolgen. Dies kann den Potenzialausgleich weniger effektiv machen. Die Zugbelastung und Vibration kann auch zu einer Beschädigung des Schirms führen.

7.4.4 Ethernet-Inbetriebnahme und -Verdrahtung

7.4.4.1 Allgemeine Verdrahtungsrichtlinie für Ethernet

Verwenden Sie ausschließlich abgeschirmte Kabel der Kategorie CAT5e oder CAT6.

Tabelle

19: Der empfohlene Kabelschirm

Empfehlungsreihenfolge Kabel

1 Geschirmtes und folienbeschichtetes verdrilltes Adernpaar (S/FTP) CAT5e oder CAT6

2 Geschirmtes verdrilltes Adernpaar (STP) CAT5e oder CAT6

3 Folienbeschichtetes verdrilltes Adernpaar (FTP) CAT5e oder CAT6

4 Ungeschirmtes verdrilltes Adernpaar (UTP) CAT5e oder CAT6

Verwenden Sie Standard-Ethernet 100-Mbit-Buchsenstecker. Der zu verwendende Steckertyp ist ein abgeschirmter RJ45-Stecker, maximale Länge 40 mm (1,57 Zoll).

Die maximale Länge des CAT5e- oder CAT6-Kabels zwischen den RJ45-Ports beträgt 100 m. Sie können Kabel mit einer bestimmten Länge erhalten oder in großen Mengen beziehen und die Stecker bei Inbetriebnahme montieren. Beachten Sie bei der manuellen Montage der Stecker die Herstelleranweisungen. Wenn Sie die Kabel selbst herstellen, achten Sie darauf, die richtigen Crimpwerkzeuge auszuwählen und Vorsichtsmaßnahmen zu treffen. Die einzelnen Kontakte der RJ45-Buchse sind nach dem Standard T568-B belegt.

Bei grundlegender Verwendung ist es wichtig, dass die RJ45-Stecker im Kabel (oder die montierten) den Kabelschirm mit der Erdung der Ethernet-Klemme im Frequenzumrichter verbinden.

7.4.4.2 Erdung des Kabelschirms

Potenzialausgleich bezieht sich auf die Verwendung von Metallteilen, um das Erdungspotenzial überall in der Anlage gleich zu halten, die Systemerde. Wenn das Erdungspotenzial aller Geräte gleich ist, können Sie verhindern, dass Strom über Pfade fließt, die nicht für Strom ausgelegt sind. Sie können Kabel auch effektiv abschirmen.

Ein Fehler im Potenzialausgleich kann zu schlechter Qualität oder Fehlfunktion der Feldbuskommunikation führen. Es ist nicht einfach, einen Fehler im Potenzialausgleich zu finden. Auch bei großen Anlagen ist es nicht einfach, Fehler nach der Inbetriebnahme zu beheben. Daher ist es in der Planungsphase wichtig, die Anlage so zu planen, dass ein guter Potenzialausgleich erreicht wird. Während der Inbetriebnahme sind die Potenzialausgleichanschlüsse sorgfältig herzustellen.

Führen Sie die Erdung mit niedriger HF-Impedanz durch, z. B. über die Rückwandmontage. Wenn Erdungsleitungen erforderlich sind, verwenden Sie möglichst kurze Leitungen. Die Lackschicht wirkt als Isolator auf Metall und verhindert eine Erdung. Entfernen Sie die Lackschicht, bevor Sie die Erdung herstellen.

Wenn der Potenzialausgleich einwandfrei ist, müssen die RJ45-Stecker im Kabel (oder die montierten) den Kabelschirm mit der Erdung der Ethernet-Klemme im Frequenzumrichter verbinden. Der Kabelschirm kann an beiden Enden über die integrierte RC-Schaltung mit der Erdungsebene verbunden werden (Abbildung 29). Dies erdet die Störungen und verhindert bis zu einem gewissen Grad, dass Strom im Kabelschirm fließt. Verwenden Sie dazu ein abgeschirmtes Ethernetkabel (S/FTP oder STP), das Geräte über einen RJ45Stecker erdet und somit eine integrierte Treiber-RC-Schaltung verwendet.

AQ298036140958de-000101 / DPD01713

C D

e30bh383.10

C D

e30bh384.10

C D

e30bh385.10

A B C

e30bh386.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Abbildung 29: Erdung über die integrierte RC-Schaltung

Steuereinheit

Bei starken Störungen kann der Kabelschirm freigelegt und dann um 360 Grad (siehe Abbildung 32) direkt über die Erdung des Frequenzumrichters (siehe Abbildung 31) geerdet werden.

Abbildung 30: Erdung in störungsintensiver Umgebung mit gutem Potenzialausgleich. Wenn die Potenziale an den Punkten A, B, C und D sehr unterschiedlich sind und nicht gleichgesetzt werden können, schneiden Sie die Schirme wie in Erdung in störungsintensiver Umgebung mit schlechtem Potenzialausgleich.

Wenn die Erdungspotenziale der angeschlossenen Geräte unterschiedlich sind, bewirkt der beidseitig angeschlossene Kabelschirm, dass Strom im Schirm fließt. Um dies zu verhindern, muss der Kabelschirm an einer Stelle zwischen den Geräten getrennt oder durchgeschnitten werden. Die Erdung sollte an einem Ort erfolgen, der dem Ort am nächsten liegt, an dem die Störungen auf das Kabel treffen (siehe Abbildung 31).

Abbildung 31: Erdung in störungsintensiver Umgebung mit schlechtem Potenzialausgleich. Ein Beispiel für das Schneiden des Schirms.

Wir empfehlen die Erdung des Kabelschirms wie in den Beispielen A und C (siehe Abbildung 32). Erden Sie den Kabelschirm nicht wie in Beispiel B.

A Kabelschelle B Erdungsklemme

AQ298036140958de-000101 / DPD01713| 77

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

C Kabelbuchse

Abbildung 32: Erdung des Kabelschirms

Steuereinheit

7.4.4.3 Verwendung des Feldbus über ein Ethernetkabel

Prerequisites:

Öffnen Sie die Abdeckungen gemäß den Anweisungen in 6.4.1 Zugang zu und Lokalisierung der Anschlüsse für MR4-MR7, 6.4.2

Zugang zu und Lokalisierung der Anschlüsse für MR8 oder 6.4.3 Zugang zu und Lokalisierung der Anschlüsse für MR9.

AQ298036140958de-000101 / DPD01713

e30bh382.10

e30bh387.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Ethernetverkabelung

1. Schließen Sie das Ethernetkabel an seine Klemme an.

Steuereinheit

A Ethernetkabel

Abbildung 33: Installationsposition des Ethernetkabels

2. In IP21 schneiden Sie die Öffnung auf der Abdeckung des Frequenzumrichters für das Ethernetkabel auf.

3. In IP54 schneiden Sie ein Loch in eine Kabeldurchführung und führen das Kabel durch.

AQ298036140958de-000101 / DPD01713| 79

e30bg086.10

e30bh388.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A Schneiden Sie die Öffnungen der Kabeldurchführungen nicht weiter auf, als für die verwendeten Kabel erforderlich. B Falls die Kabeldurchführung beim Hindurchführen der Kabel Falten bilden, ziehen Sie das Kabel ein Stück zurück, um sie zu

glätten.

C Ziehen Sie den ersten Teil des Kabels gerade durch die Kabeldurchführung, sodass es gerade bleibt. Wenn dies nicht möglich

ist, verfestigen Sie die Verbindung mit Isolierband oder einem Kabelbinder.

4. Bringen Sie die Abdeckung wieder auf dem Frequenzumrichter an. Ziehen Sie die Feldbuskabel von anderen Kabeln weg.

A Ethernetkabel

Abbildung 34: Verlegen der Ethernetkabel in IP21

AQ298036140958de-000101 / DPD01713

e30bh389.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

A Ethernetkabel

Abbildung 35: Verlegen der Ethernetkabel in IP54

Weitere Informationen finden Sie in der Installationsanleitung des verwendeten Feldbus.

Steuereinheit

7.4.5 RS485-Inbetriebnahme und -Verdrahtung

7.4.5.1 Allgemeine Verdrahtungsrichtlinie für RS485

Verwenden Sie nur abgeschirmte Kabel mit Signalkabeln mit verdrillten Adernpaaren.

Beispielsweise werden die folgenden Kabel empfohlen:

•

Lapp Kabel UNITRONICR BUS LD FD P A, Teilenummer 2170813 oder 2170814

• Belden 9841

Der zu verwendende Steckertyp ist 2,5 mm2 (AWG13).

Die theoretische maximale Kabellänge hängt von der Baudrate ab. Siehe die folgende Tabelle für die empfohlenen maximalen Kabellängen.

20: Die RS485-Kabellängen

Tabelle

Baudrate (Kbit/s) Länge der Leitung A (m) Länge der Leitung B (m)

9,6 1200 1200

19,2 1200 1200

93,75 1200 1200

187,5 1000 600

500 400 200

1500 200 -

3000–12000 100 -

AQ298036140958de-000101 / DPD01713| 81

C D

e30bh384.10

C D

e30bh385.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

7.4.5.2 Erdung des Kabelschirms

Führen Sie die Erdung mit niedriger HF-Impedanz durch, z. B. über die Rückwandmontage. Wenn Erdungsleitungen erforderlich sind, verwenden Sie möglichst kurze Leitungen. Beachten Sie, dass die Lackschicht als Isolator auf Metall wirkt und eine Erdung verhindert. Entfernen Sie die Lackschicht, bevor Sie die Erdung herstellen.

In diesem Kapitel werden die Prinzipien der Erdung des Kabelschirms beschrieben. Beachten Sie, dass der interne RS485-Feldbus in VACON 100®-Produkten keine Steckbrücken für Erdungsoptionen besitzt.

Schließen Sie den Kabelschirm direkt am Rahmen des Frequenzumrichters an (siehe Abbildung 36 und Abbildung 38).

Abbildung 36: Erdung in störungsintensiver Umgebung mit gutem Potenzialausgleich. Wenn die Potenziale an den Punkten A, B, C und D sehr unterschiedlich sind und nicht gleichgesetzt werden können, schneiden Sie die Schirme wie in Erdung in störungsintensiver Umgebung mit schlechtem Potenzialausgleich.

Bei starken Störungen kann der Kabelschirm freigelegt und dann um 360 Grad () direkt über die Erdung des Frequenzumrichters (siehe

Abbildung 38) geerdet werden. Wenn die Verbindung wie in Abbildung 37 hergestellt wird, sollte die Erdung an einem Ort erfolgen,

der dem Ort am nächsten liegt, an dem die Störungen auf das Kabel treffen.

Abbildung 37: Erdung in störungsintensiver Umgebung mit schlechtem Potenzialausgleich. Ein Beispiel für das Schneiden des Schirms.

Wir empfehlen die Erdung des Kabelschirms wie in den Beispielen A und C (siehe Abbildung 38). Erden Sie den Kabelschirm nicht wie in Beispiel B.

AQ298036140958de-000101 / DPD01713

A B C

e30bh386.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A Kabelschelle

C Kabelbuchse

Abbildung 38: Erdung des Kabelschirms

B Erdungsklemme

7.4.5.3 Die RS-485-Busvorspannung

Wenn kein Gerät an der RS-485-Busleitung Daten sendet, sind alle Geräte im Leerlauf. Unter solchen Bedingungen ist die Busspannung in einem unbestimmten Zustand, aufgrund der Abschlusswiderstände normalerweise nahe 0 V. Dies kann zu Problemen beim Zeichenempfang führen, da der RS485-Standard das Spannungsintervall von -200 m bis +200 mV als undefinierten Zustand betrachtet. Aus diesem Grund wird eine Busvorspannung benötigt, damit die Spannung auch zwischen Nachrichten den Zustand „1“ (über +200 mV) behält.

Sofern das erste und letzte Gerät in der RS-485-Busleitung keine eingebaute Busvorspannung aufweist, benötigen Sie einen getrennten aktiven Abschlusswiderstand speziell für den RS-485-Bus (z. B. aktives RS 485-Abschlusselement 6ES7972-0DA00-0AA0 von Siemens).

7.4.5.4 Verwendung des Feldbus über ein RS485-Kabel

Prerequisites:

Öffnen Sie die Abdeckungen gemäß den Anweisungen in 6.4.1 Zugang zu und Lokalisierung der Anschlüsse für MR4-MR7, 6.4.2

Zugang zu und Lokalisierung der Anschlüsse für MR8 oder 6.4.3 Zugang zu und Lokalisierung der Anschlüsse für MR9.

AQ298036140958de-000101 / DPD01713| 83

e30bg841.10

15 mm

e30bg842.10

e30bg843.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

RS485-Verkabelung

1. Entfernen Sie ca. 15 mm (0,59 Zoll) des grauen Schirms des RS485-Kabels. Führen Sie dies für die zwei Feldbuskabel aus. A Isolieren Sie die Kabel auf ca. 5 mm (0,20 Zoll) Länge ab, um sie in die Klemmen einführen zu können. Lassen Sie nicht mehr als

10 mm (0,39 Zoll) des Kabels aus den Klemmen ragen.

B Isolieren Sie das Kabel soweit ab, dass Sie es mit der Erdungsschelle für die Steuerleitung am Gestell befestigen können. Die

Isolierung darf höchstens auf einer Länge von 15 mm (0,59 Zoll) entfernt werden. Die Aluminium-Kabelabschirmung des Kabels darf nicht entfernt werden.

2. Schließen Sie das Kabel an die E/A-Standardkarte des Frequenzumrichters in den Klemmen A und B an.

• A = negativ

• B = positiv

3. Bringen Sie den Schirm des Kabels mit einer Erdungsschelle für die Steuerleitung am Rahmen des Frequenzumrichters an, um eine Erdverbindung einzurichten.

AQ298036140958de-000101 / DPD01713

e30bh333.10

e30bg845.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Abbildung 39: Erdung des Kabels mit einer Erdungsschelle

Steuereinheit

4. Wenn der Frequenzumrichter das letzte Gerät am Feldbus ist, muss der Busabschluss eingerichtet werden. Richten Sie den

Busabschluss für das erste und letzte Gerät am Feldbusstrang ein. Wir empfehlen, das erste Gerät auf dem Feldbus zum MasterGerät zu machen.

A Sie finden die DIP-Schalter links an der Steuereinheit des Frequenzumrichters.

B Stellen Sie den DIP-Schalter für den RS485-Busabschluss auf die Position ON (EIN).

Die Abschlusswiderstände werden an beiden Enden der Feldbusleitung installiert, um Signalreflexionen in der Leitung zu reduzieren.

Die Bias-Funktion ist im Busabschlusswiderstand integriert. Der Abschlusswiderstand beträgt 220 Ω.

AQ298036140958de-000101 / DPD01713| 85

e30bg846.10

e30bh336.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A Der Abschluss ist aktiviert

C Der Abschluss wird mit einem DIP-Schalter aktiviert

E Feldbus

Abbildung 40: Einrichtung des Busabschlusses für eine Feldbusleitung

B Der Abschluss ist deaktiviert

D Busabschluss. Der Widerstand beträgt 220 Ω.

HINWEIS

VERLUST DES ABSCHLUSSWIDERSTANDS

Wenn das letzte Gerät in der Feldbusleitung abgeschaltet wird, geht der Abschlusswiderstand verloren. Der Verlust des Abschlusswiderstands verursacht Signalreflexionen in der Leitung, die die Feldbuskommunikation unterbrechen können.

- Schalten Sie das letzte Gerät in der Feldbusleitung nicht ab, während der Feldbus aktiv ist.

5. Für IP21 schneiden Sie eine Öffnung für das RS485-Kabel in die Abdeckung des Frequenzumrichters, es sei denn, Sie haben Öffnungen für andere Kabel geschnitten.

6. Bringen Sie die Abdeckung wieder auf dem Frequenzumrichter an. Ziehen Sie die RS485-Kabel auf die Seite.

AQ298036140958de-000101 / DPD01713

e30bh337.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

A Achten Sie darauf, dass zwischen Ethernetkabel, E/A- und Feldbuskabel und Motorkabel ein Mindestabstand von 30 cm (11,81

Zoll) eingehalten wird.

B Halten Sie die Feldbuskabel vom Motorkabel getrennt.

Steuereinheit

A Feldbuskabel

Abbildung 41: Verlegen der Feldbuskabel

7.5 Verfügbare Optionskarten

Tabelle 21: Optionskartensteckplätze und ihre ordnungsgemäßen Steckplätze

Optionskarte Name der Optionskarte Die ordnungsgemäßen Steckplätze

OPTB1 E/A-Zusatzkarte C, D, E

OPTB2 Thermistor-Relaiskarte C, D, E

OPTB4 E/A-Zusatzkarte C, D, E

OPTB5 Relaiskarte C, D, E

OPTB9 E/A-Zusatzkarte C, D, E

OPTBF E/A-Zusatzkarte C, D, E

OPTBH Temperaturmesskarte C, D, E

OPTBJ STO-Karte (Safe Torque Off) E

AQ298036140958de-000101 / DPD01713| 87

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Optionskarte Name der Optionskarte Die ordnungsgemäßen Steckplätze

OPTC4 LonWorks-Feldbuskarte D, E

OPTE2 RS485 (Modbus/N2)-Feldbuskarte D, E

OPTE3 PROFIBUS DPV1-Feldbuskarte D, E

OPTE5 PROFIBUS DPV1-Feldbuskarte (mit einem Sub-D-Stecker) D, E

OPTE6 CANopen-Feldbuskarte D, E

OPTE7 DeviceNet-Feldbuskarte D, E

OPTE8 RS485 (Modbus/N2)-Feldbuskarte (mit einem Sub-D-Stecker) D, E

OPTE9 Dual-Port Ethernet-Feldbuskarte D, E

OPTEA Erweiterte Dual-Port Ethernet-Feldbuskarte D, E

OPTEC EtherCAT-Feldbuskarte D, E

Steuereinheit

7.6 Installation von Optionskarten

Prerequisites:

WARNUNG

STROMSCHLAGGEFAHR DURCH STEUERKLEMMEN

Die Steuerklemmen können gefährliche Spannung führen, auch wenn der Umrichter vom Stromnetz getrennt ist. Eine Berührung dieser Spannung kann zu Verletzungen führen.

Stellen Sie sicher vor dem Berführen der Steuerklemmen sicher, dass keine Spannung anliegt.

VORSICHT

BESCHÄDIGUNG DER OPTIONSKARTEN

Installieren, entfernen oder ersetzen Sie keine Optionskarten am Umrichter, wenn Spannung anliegt. Dies kann die Karten beschädigen.

Schalten Sie vor dem Einbau, Ausbau oder Austausch von Optionskarten den Frequenzumrichter aus.

HINWEIS

NICHT KOMPATIBLE OPTIONSKARTEN

Es ist nicht möglich, Optionskarten zu installieren, die nicht mit dem Umrichter kompatibel sind.

Wenn Sie OPTB oder eine OPTC-Optionskarte verwenden, stellen Sie sicher, dass auf dem Aufkleber das Kürzel „dv“ (Dual Voltage, spannungsumschaltbar) aufgedruckt ist. Daran ist erkenntlich, dass die Optionskarte und der Umrichter kompatibel sind.

AQ298036140958de-000101 / DPD01713

OPT

e30bg847.10

e30bg848.10

e30bg849.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

A Steckplatzkodierung

Abbildung 42: Aufkleber auf der Optionskarte

Installationsverfahren

1. Um Zugriff auf die Erweiterungssteckplätze zu erhalten, öffnen Sie die Abdeckung der Steuereinheit.

Steuereinheit

2. Installieren Sie die Optionskarte im richtigen Steckplatz: C, D oder E.

Die Optionskarte hat eine Steckplatzcodierung, deshalb ist es nicht möglich, eine Optionskarte in einem falschen Steckplatz zu installieren.

A Steckplatzkodierung B Erweiterungssteckplätze

Abbildung 43: Installieren der Optionskarten

3. Schließen Sie die Abdeckung der Steuereinheit.

AQ298036140958de-000101 / DPD01713| 89

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

7.7 Batterie für die Echtzeituhr (RTC)

Um die Echtzeituhr (RCT) nutzen zu können, müssen Sie an der linken Seite der Steuereinheit eine Batterie einlegen. Siehe 7.1

Komponenten der Steuereinheit. Verwenden Sie eine ½ AA-Batterie mit 3,6 V und einer Kapazität von 1000–1200 mAh. Sie können z. B.

eine Vitzrocell SB-AA02-Batterie verwenden.

Die Batterie hält mindestens 10 Jahre. Weitere Informationen zu den Funktionen der Echtzeituhr finden Sie in den Anwendungsanleitungen.

7.8 Galvanische Trennschichten

Die Steueranschlüsse sind vom Versorgungsnetz isoliert. Die Erdungsanschlüsse sind dauerhaft an die E/A-Erdung angeschlossen.

Die Digitaleingänge der E/A-Standardkarte sind galvanisch von der E/A-Erde getrennt. Um die Digitaleingänge zu isolieren, verwenden Sie den DIP-Schalter mit den Positionen FLOAT und GND. Siehe 7.3.2 Isolierung der Digitaleingänge von der Erde.

AQ298036140958de-000101 / DPD01713

e30bh340.10

10Vref GND +24V

GND AI1+ AI1-

AI2+ AI2DI1... DI6 CM AO1+ AO1+24Vin

RS485

RO1/1 RO1/2 RO1/3 RO2/1 RO2/2 RO2/3 TI1+ TI1-

DC- DC+/R+ R-

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A Steuereinheit B Leistungseinheit

Abbildung 44: Galvanische Trennschichten

AQ298036140958de-000101 / DPD01713| 91

e30bu012

A B C

H D

G F E

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

7.9 Beschreibung der Bedieneinheit

7.9.1 Bedieneinheit und Tastenfeld

Die Bedieneinheit bildet die Schnittstelle zwischen Frequenzumrichter und Benutzer. Mit der Bedieneinheit können Sie die Drehzahl von Motoren regeln und den Status des Frequenzumrichters überwachen. Sie können außerdem die Parameter des Frequenzumrichters einstellen.

A [BACK/RESET]-Taste. Zurückblättern im Menü,

Bearbeitungsmodus verlassen, Fehler quittieren.

C [FUNCT]-Taste. Drehrichtung des Motors ändern,

Steuerungsseite aufrufen und Steuerplatz ändern.

E START-Taste.

G STOP-Taste.

I [OK]-Taste. Zu aktiver Ebene oder aktivem Element wechseln

oder die Auswahl bestätigen.

Abbildung 45: Tasten des VACON® 100-Tastenfelds

7.9.2 Anzeigen an der Bedieneinheit

Es gibt zwei Arten von Displays: ein Grafik-Display und ein Text-Display. Die Bedieneinheit hat immer dasselbe Tastenfeld mit denselben Tasten.

Das Display zeigt die folgenden Daten:

•

den Status von Motor und Frequenzumrichter; eventuelle Fehler des Motors und des Frequenzumrichters;

•

Ihre aktuelle Position in der Menüstruktur.

Wenn der Text im Text-Display zu lang ist, läuft er automatisch durch das Display, damit der gesamte Text angezeigt werden kann. Einige Funktionen sind nur im Grafik-Display verfügbar.

B Pfeiltaste NACH OBEN. Zurückblättern im Menü und Werte

erhöhen.

D Pfeiltaste NACH RECHTS.

F Pfeiltaste NACH UNTEN. Vorblättern im Menü und Werte

verringern.

H Pfeiltaste NACH LINKS. Cursor nach links bewegen.

AQ298036140958de-000101 / DPD01713

STOP

READY I/O

Main Menu

A B C D E

Quick Setup

( 17 )

Monitor

( 5 )

Parameters

( 12 )

M1ID:

e30bu013.10

A B

e30bu014.10

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Steuereinheit

A Das erste Statusfeld: STOP/BETRIEB

C Das zweite Statusfeld: BEREIT/NICHT BEREIT/FEHLER

E Das Steuerplatzfeld: PC/I/O/BEDIENTEIL/ FELDBUS

G Aktivierte Gruppe oder aktiviertes Element

Abbildung 46: Grafik-Display der Bedieneinheit

B Die Drehrichtung des Motors

D Das Alarmfeld: WARNUNG/-

F Das Positionsfeld: ID-Nummer des Parameters und aktuelle

Position im Menü

H Anzahl der Elemente in der betreffenden Gruppe

A Die Statusanzeigen

C Der Name der Gruppe oder des Elements der aktuellen

Position

E Die Steuerplatzanzeigen

Abbildung 47: Text-Display der Bedieneinheit

Siehe weitere Informationen in den Anwendungsanleitungen des VACON® 100 INDUSTRIAL, VACON® 100 FLOW und VACON® 100 HVAC.

B Die Alarm- und Fehleranzeigen

D Die aktuelle Position im Menü

F Die Drehrichtungsanzeigen

AQ298036140958de-000101 / DPD01713| 93

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Inbetriebnahme

8 Inbetriebnahme

8.1 Sicherheitsprüfungen vor Beginn der Inbetriebnahme

Bevor Sie mit der Inbetriebnahme beginnen, lesen Sie diese Warnhinweise.

GEFAHR

STROMSCHLAGGEFAHR DURCH BAUTEILE DER LEISTUNGSEINHEIT

Die Bauteile der Leistungseinheit sind stromführend, wenn der Umrichter an die Netzversorgung angeschlossen ist. Eine Berührung dieser Spannung kann zum Tod oder zu schweren Verletzungen führen.

Berühren Sie die Bauteile der Leistungseinheit nicht, wenn der Umrichter an die Netzversorgung angeschlossen ist. Stellen

Sie vor dem Anschließen des Frequenzumrichters an die Netzversorgung sicher, dass die Abdeckungen des Umrichters geschlossen sind.

GEFAHR

STROMSCHLAGGEFAHR DURCH KLEMMEN

Berühren Sie die Motoranschlussklemmen U, V und W, die Anschlussklemmen für den Bremswiderstand und die

GEFAHR

STROMSCHLAGGEFAHR DURCH DC-ZWISCHENKREIS ODER EXTERNE QUELLE

Vor elektrischen Arbeiten am Umrichter:

•

Trennen Sie den Umrichter von der Netzversorgung und achten Sie darauf, dass Motor abgeschaltet wurde.

• Stellen Sie nach dem Lockout-Tagout-Prinzip sicher, dass die Stromversorgung des Umrichters verriegelt und markiert ist.

• Sorgen Sie dafür, dass während der Arbeiten keine externe Spannungsquelle unbeabsichtigt Spannung erzeugt.

• Warten Sie fünf Minuten, bevor Sie die Schaltschranktür oder die Abdeckung des Frequenzumrichters öffnen.

• Überzeugen Sie sich unter Verwendung eines Messgeräts, dass keine Spannung anliegt.

WARNUNG

STROMSCHLAGGEFAHR DURCH STEUERKLEMMEN

Die Steuerklemmen können gefährliche Spannung führen, auch wenn der Umrichter vom Stromnetz getrennt ist. Eine Berührung dieser Spannung kann zu Verletzungen führen.

Stellen Sie sicher vor dem Berführen der Steuerklemmen sicher, dass keine Spannung anliegt.

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Inbetriebnahme

8.2 Inbetriebnahme des Frequenzumrichters

Context:

Befolgen Sie diese Anweisungen zur Inbetriebnahme des Frequenzumrichters.

Prerequisites:

Lesen Sie die Sicherheitshinweise in 2.1 Gefahr und Warnungen und 8.1 Sicherheitsprüfungen vor Beginn der Inbetriebnahme und halten Sie diese ein.

Verfahren

1. Stellen Sie sicher, dass der Motor ordnungsgemäß angeschlossen ist.

2. Stellen Sie sicher, dass der Motor nicht an das Versorgungsnetz angeschlossen ist.

3. Sowohl der Frequenzumrichter als auch der Motor müssen geerdet sein.

4. Stellen Sie sicher, dass Netzkabel, Anschlusskabel für Bremse und Motorkabel korrekt ausgewählt wurden.

Weitere Informationen zur Kabelauswahl siehe:

• 6.1.3 Kabelauswahl und Abmessungen sowie entsprechende Tabellen

• 6.1 Kabelanschlüsse

•

6.2 EMV-konforme Installation

5. Die Steuerleitungen müssen sich so weit wie möglich von den Leistungskabeln entfernt befinden. Siehe 6.5.1 Weitere

Anweisungen für die Kabelinstallation.

6. Stellen Sie sicher, dass die Schirme der abgeschirmten Kabel an eine Erdungsklemme angeschlossen sind, gekennzeichnet mit dem

PE-Symbol.

7. Überprüfen Sie die Anzugsmomente aller Anschlussklemmen.

8. Stellen Sie sicher, dass keine Kompensationskondensatoren am Motorkabel angeschlossen sind.

9. Stellen Sie sicher, dass die Kabel die elektrischen Bauteile des Frequenzumrichters nicht berühren.

10. Stellen Sie sicher, dass die gemeinsamen Eingänge der Digitaleingangsgruppen an +24 V oder GND der Steuerklemme oder an die

externe Spannungsquelle angeschlossen sind.

11. Überprüfen Sie die Qualität und Menge der Kühlluft.

Weitere Informationen zu den Kühlanforderungen siehe:

• 5.3.1 Allgemeine Kühlanforderungen

• 5.3.2 Kühlung

• 5.3.3 Erforderliche Menge an Kühlluft

12. Stellen Sie sicher, dass an den Oberflächen des Frequenzumrichters keine Kondensation vorliegt.

13. Stellen Sie sicher, dass am Installationsplatz keine unerwünschten Gegenstände vorhanden sind.

14. Bevor Sie den Frequenzumrichter an das Versorgungsnetz anschließen, überprüfen Sie die Installation sowie den Zustand aller

Sicherungen (siehe 10.3.1 Liste der Kabel- und Sicherungsgrößen) und anderer Schutzvorrichtungen.

8.3 Messung von Kabel- und Motorisolation

Führen Sie diese Überprüfungen gegebenenfalls durch.

• Die Isolationsprüfungen des Motorkabels, siehe 8.3.1 Isolationsprüfungen des Motorkabels

• Die Isolationsprüfungen des Motorkabels, siehe 8.3.2 Isolationsprüfungen des Stromkabels

• Die Isolationsprüfungen des Motors, siehe

8.3.3 Isolationsprüfungen des Motors

AQ298036140958de-000101 / DPD01713| 95

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Inbetriebnahme

8.3.1 Isolationsprüfungen des Motorkabels

Context:

Verwenden Sie diese Anweisungen zur Isolationsprüfung des Motorkabels.

Verfahren

1. Trennen Sie das Motorkabel von den Anschlussklemmen U, V und W und vom Motor.

2. Messen Sie den Isolationswiderstand des Motorkabels zwischen den Phasenleitern 1 und 2, zwischen den Phasenleitern 1 und 3

und zwischen den Phasenleitern 2 und 3.

3. Messen Sie den Isolationswiderstand zwischen den einzelnen Phasenleitern und dem Erdungsleiter.

4. Der Isolationswiderstand muss bei einer Umgebungstemperatur von 20°C (68 °F) > 1 MΩ sein.

8.3.2 Isolationsprüfungen des Stromkabels

Context:

Verwenden Sie diese Anweisungen zur Isolationsprüfung des Netzkabels.

Verfahren

1. Trennen Sie das Stromversorgungskabel von den Anschlussklemmen L1, L2 und L3 und von der Stromversorgung.

2. Messen Sie den Isolationswiderstand des Stromkabels zwischen den Phasenleitern 1 und 2, zwischen den Phasenleitern 1 und 3

und zwischen den Phasenleitern 2 und 3.

3. Messen Sie den Isolationswiderstand zwischen den einzelnen Phasenleitern und dem Erdungsleiter.

4. Der Isolationswiderstand muss bei einer Umgebungstemperatur von 20°C (68 °F) > 1 MΩ sein.

8.3.3 Isolationsprüfungen des Motors

Context:

Verwenden Sie diese Anweisungen zur Isolationsprüfung des Motors.

HINWEIS

Halten Sie die Anweisungen des Motorherstellers ein.

Verfahren

1. Trennen Sie das Motorkabel vom Motor.

2. Öffnen Sie die Überbrückungsanschlüsse im Motoranschlusskasten.

3. Messen Sie den Isolationswiderstand der einzelnen Motorwicklungen. Die Messspannung muss gleich der Nennspannung des

Motors oder höher sein, muss aber mindestens 1000 V betragen.

4. Der Isolationswiderstand muss bei einer Umgebungstemperatur von 20°C (68 °F) > 1 MΩ sein.

5. Schließen Sie die Motorkabel an den Motor an.

6. Führen Sie auf der Umrichterseite die abschließende Isolationsprüfung durch. Verbinden Sie alle Phasen miteinander und messen

Sie die Erde.

7. Schließen Sie die Motorkabel an den Umrichter an.

AQ298036140958de-000101 / DPD01713

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Inbetriebnahme

8.4 Prüfen des Frequenzumrichters nach der Inbetriebnahme

Context:

Bevor Sie den Motor starten, führen Sie diese Prüfungen durch.

Verfahren

1. Stellen Sie sicher, dass sich alle START- und STOP-Schalter, die an die Steuerklemmen angeschlossenen sind, in STOP-Position

befinden.

2. Stellen Sie sicher, dass der Motor sicher gestartet werden kann.

3. Aktivieren Sie den Inbetriebnahmeassistenten. Siehe entsprechende Anwendungsanleitung.

4. Legen Sie den maximalen Frequenzsollwert fest (d. h. die maximale Motordrehzahl), der mit dem Motor und dem an den Motor

angeschlossenen Gerät übereinstimmt.

AQ298036140958de-000101 / DPD01713| 97

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

Wartung

9 Wartung

9.1 Wartungsplan

Um sicherzustellen, dass der Frequenzumrichter ordnungsgemäß arbeitet und eine lange Lebensdauer erreicht, empfehlen wir Ihnen regelmäßige Wartungen. In der Tabelle sind die Wartungsintervalle angegeben.

Es ist nicht erforderlich, die Hauptkondensatoren des Frequenzumrichters auszutauschen, weil es sich dabei um Folienkondensatoren handelt.

Tabelle 22: Wartungsintervalle und -aufgaben

Wartungsintervall Wartungsaufgabe

Regelmäßig Überprüfen Sie die Anzugsmomente der Anschlüsse.

Die Filter prüfen.

6 – 24 Monate (das Intervall unterscheidet sich abhängig von der jeweiligen Umgebung).

24 Monate (das Intervall unterscheidet sich abhängig von der jeweiligen Umgebung).

3–6 Jahre Bei IP54 tauschen Sie den internen Lüfter aus.

6–10 Jahre Wechseln Sie den Hauptlüfter.

10 Jahre Tauschen Sie die Batterie für die Echtzeituhr (RTC) aus.

Überprüfen Sie die Netzklemmen, die Motorklemmen und die Steuerklemmen.

Stellen Sie sicher, dass der Kühlkanallüfter ordnungsgemäß funktioniert.

Stellen Sie sicher, dass die Anschlüsse, Sammelschienen und andere Oberflächen keine Korrosion aufweisen.

Prüfen Sie die Türfilter, sofern das Gerät in einem Schaltschrank installiert ist.

Reinigen Sie den Kühlkörper und den Kühlkanal.

AQ298036140958de-000101 / DPD01713

Ø25 (0.98)

Ø7 (0.28)

Ø13 (0.51)

e30bh139.10

IP21

IP54

112 (4.41)

147 (5.79)

128 (5.04)

100 (3.94)

313 (12.32)

100 (3.94)

328 (12.91)

190 (7.48)

151 (5.94)

112 (4.41)

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

10 Spezifikationen

10.1 Gewicht des Frequenzumrichters

Tabelle 23: Gewicht des Frequenzumrichters

Gehäusegröße Gewicht [kg] Gewicht [lb]

MR4 6,0 13,2

MR5 10,0 20,0

MR6 20,0 44,1

MR7 37,5 82,7

MR8 66,0 145,5

MR9 119,5 263,5

10.2 Abmessungen

Spezifikationen

10.2.1 Abmessungen für die Wandmontage

10.2.1.1 Abmessungen für die Wandmontage des MR4

Abbildung 48: Abmessungen des Frequenzumrichters, MR4, mm (in)

AQ298036140958de-000101 / DPD01713| 99

Ø7 (0.28)

Ø33 (1.30)

Ø25 (0.98)

Ø33 (1.30)

e30bh140.10

214 (8.43)

144 (5.67)

115 (4.53)

Ø7

0.28

Ø14

0.55

Ø7 (0.28)

100 (3.94)

419 (16.50)

406 (15.98)

115 (4.53)

100 (3.94)

IP21

39 (1.54)

37.5 (1.48)

130 (5.12)

134 (5.28)

130 (5.12)

134 (5.28)

IP54

Bedienungsanleitung | VACON® 100 wandmontierte Frequenzumrichter

10.2.1.2 Abmessungen für die Wandmontage des MR5

Spezifikationen

Befestigungsbohrungen zum Austausch eines VACON® NX-Frequenzumrichters durch einen wandmontierten VACON® 100Frequenzumrichter

Abbildung 49: Abmessungen des Frequenzumrichters, MR5, mm (in)

AQ298036140958de-000101 / DPD01713
