Danfoss VACON 100 INDUSTRIAL, VACON 100 FLOW, VACON 100 HVAC Operating guide [fi]

Käyttöopas
VACON® 100 seinään kiinnitettävät taajuusmuut­tajat VACON® 100 INDUSTRIAL, VACON® 100 FLOW, VACON® 100 HVAC
SisältöKäyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

Sisältö

Yleistä
1
2 Turvallisuus 9
3 Tuotteen yleiskatsaus 13
7
4 Toimituksen vastaanotto 19
4.2.1 Tarvikelaukku, MR4 19
4.2.2 Tarvikelaukku, MR5 19
4.2.3 Tarvikelaukku, MR6 20
4.2.4 Tarvikelaukku, MR7 20
4.2.5 Tarvikelaukku, MR8 21
4.2.6 Tarvikelaukku, MR9 21
5 Asennus 25
5.3.1 Yleiset jäähdytysvaatimukset 27
5.3.2 Jäähdytys 27
5.3.3 Tarvittava jäähdytysilman määrä 30
6 Sähköasennus 31
6.1.1 Yleiset kaapelivaatimukset 31
6.1.2 Kaapelien asennusta koskevat UL-määräykset 32
AQ298036140958fi-000101 / | 3Danfoss A/S © 2019.05
SisältöKäyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
6.1.3 Kaapelin valinta ja mitoitus 32
6.1.4 Kaapelin valinta ja mitoitus, Pohjois-Amerikka 32
6.1.5 Sulakkeen valinta 33
6.1.6 Sulakkeen valinta, Pohjois-Amerikka 33
6.1.7 Jarruvastuksen kaapelit 33
6.2 EMC-vaatimusten mukainen asennus 34
6.2.1 Kulmista maadoitetun verkon asentaminen 35
6.4 Liitinten sijainnin määrittäminen 36
6.4.1 Liitinten sijainnin määrittäminen, MR4–MR7 36
6.4.2 Liitinten sijainnin määrittäminen, MR8 38
6.4.3 Liitinten sijainnin määrittäminen, MR9 40
6.5 Kaapelien asennus 43
6.5.1 Kaapeliasennuksen lisätiedot 43
6.5.2 Kaapelien asentaminen, MR4–MR7 44
6.5.3 Kaapelien asentaminen, MR8–MR9 48
6.6 Asennus IT-järjestelmään 53
6.6.1 Taajuusmuuttajan asennus IT-järjestelmään, MR4MR6 53
6.6.2 Taajuusmuuttajan asennus IT-järjestelmään, MR7 55
6.6.3 Taajuusmuuttajan asennus IT-järjestelmään, MR8 58
6.6.4 Taajuusmuuttajan asennus IT-järjestelmään, MR9 60
6.7 Asennus meriympäristöön 63
7 Ohjausyksikkö 64
7.2 Ohjausyksikön kaapelointi 65
7.2.1 Ohjauskaapelien valinta 65

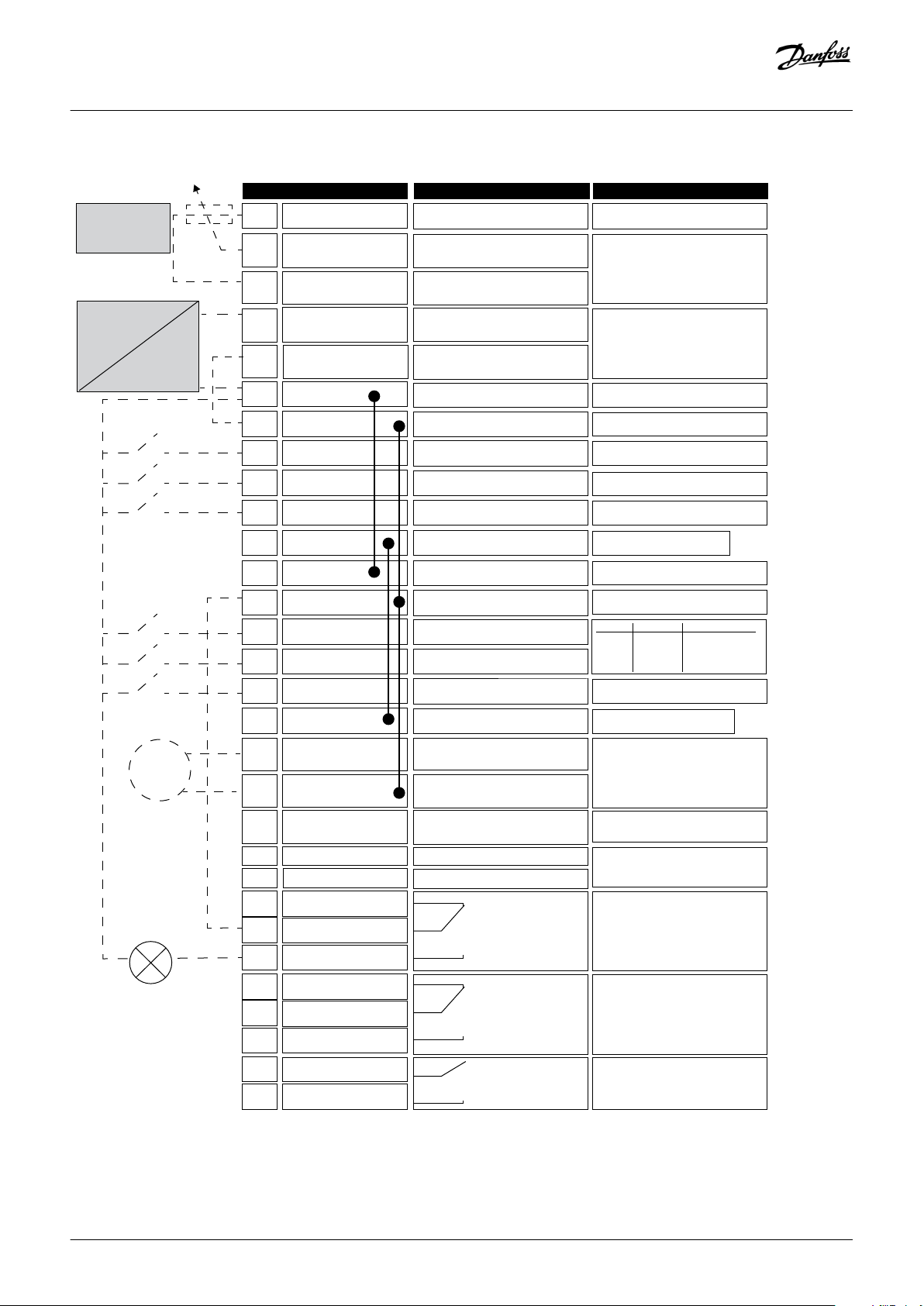

7.2.2 Ohjausyksikön liittimet 65
7.3 Ohjausyksikön DIP-kytkimet 67
7.3.1 Liitinten toimintojen valinta DIP-kytkimillä 67

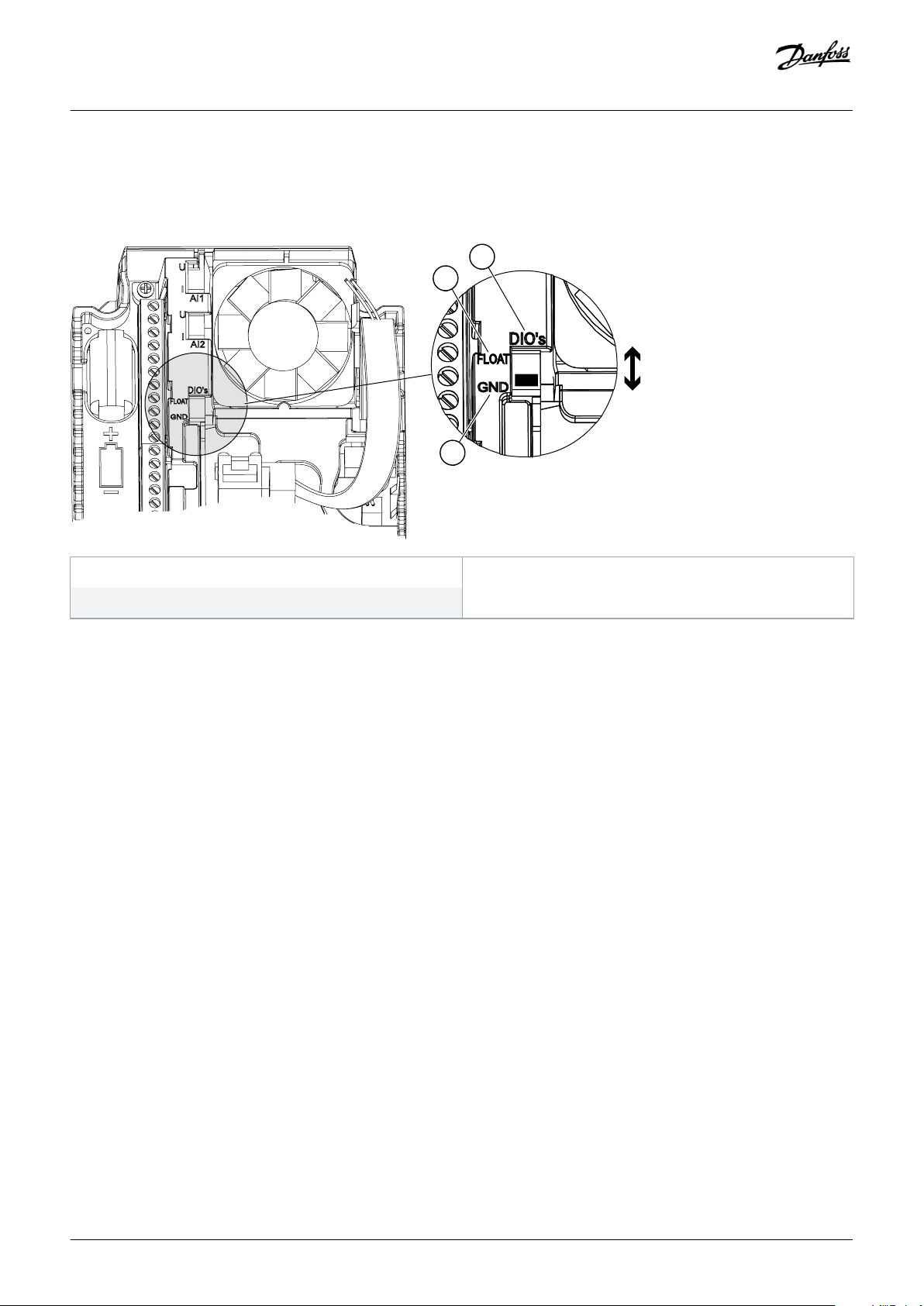

7.3.2 Digitaalitulojen eristys maadoituksesta 69
7.4.1 Kenttäväyläliittimet 69
7.4.2 VACON® 100 -tuotteiden sisäiset kenttäväylät 70
7.4.3 Kenttäväylän yleiset kaapelointiohjeet 71

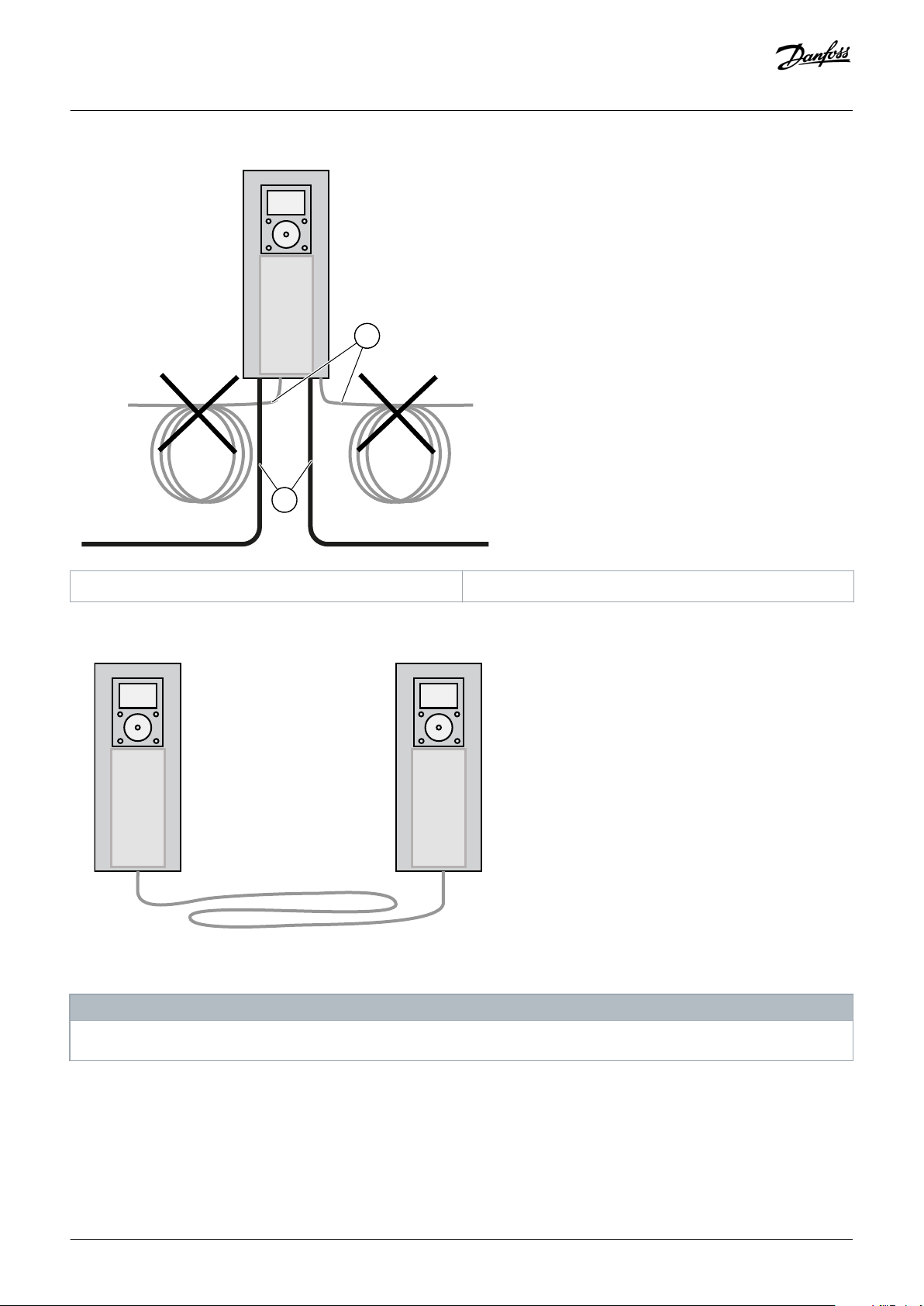

7.4.3.1 Kaapelin reititys 71
7.4.3.2 Vedonpoistaja 73
7.4.4 Ethernetin käyttöönotto ja kaapelointi 73
7.4.4.1 Ethernetin yleiset kaapelointiohjeet 73
7.4.4.2 Kaapelin suojavaipan maadoitus 73
7.4.4.3 Kenttäväylän käyttäminen Ethernet-kaapelin kautta 75
7.4.5 RS485:n käyttöönotto ja kaapelointi 78
AQ298036140958fi-000101 /4 | Danfoss A/S © 2019.05
SisältöKäyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
7.4.5.1 RS485:n yleiset kaapelointiohjeet 78
7.4.5.2 Kaapelin suojavaipan maadoitus 79
7.4.5.3 RS485-väylän esijännitys 80

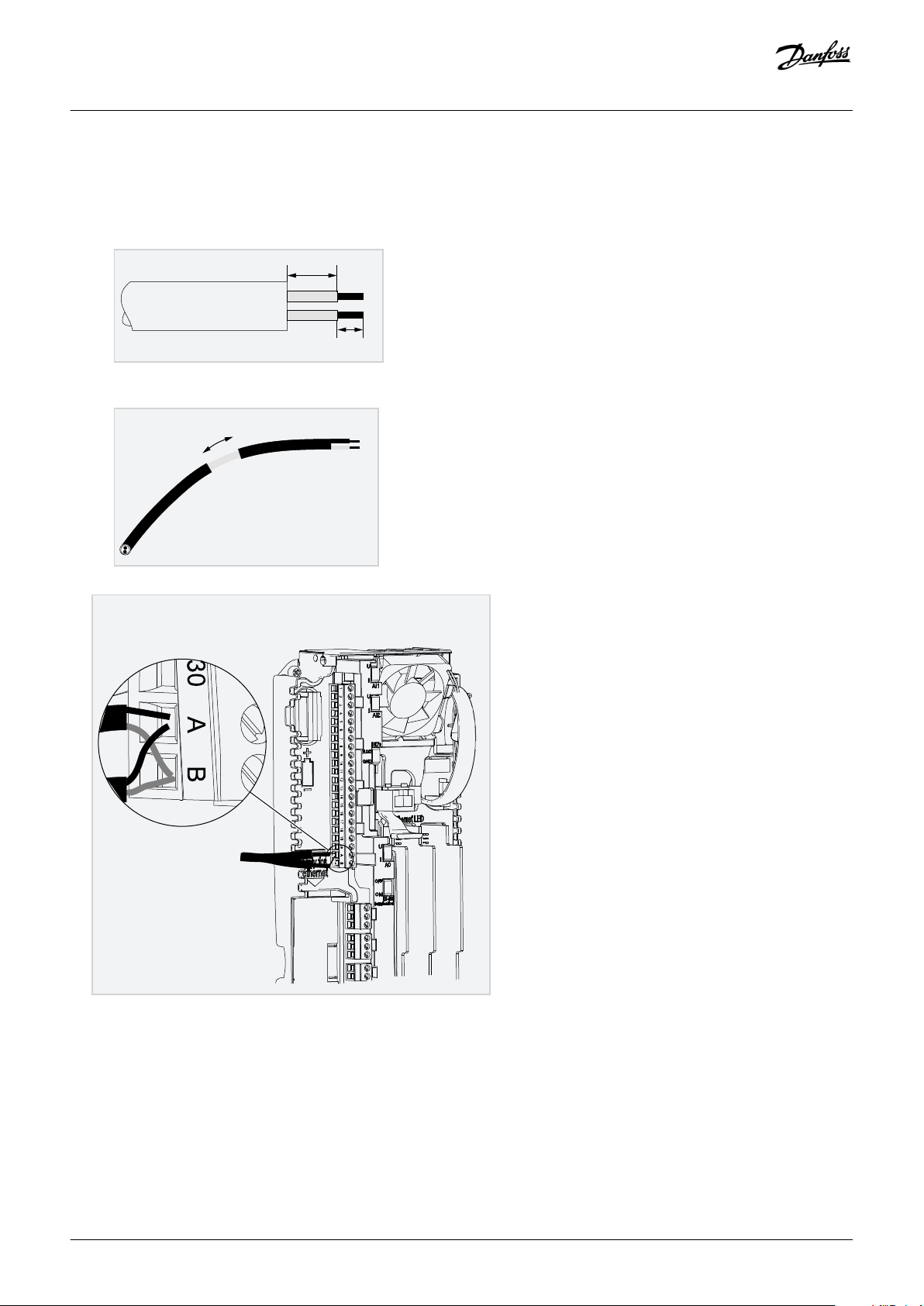

7.4.5.4 Kenttäväylän käyttäminen RS485-kaapelin kautta 80
7.9.1 Ohjauspaneeli ja näppäimistö 88
7.9.2 Ohjauspaneelin näytöt 89
8 Käyttöönotto 91
8.3.1 Moottorikaapelin eristysvastusmittaukset 93
8.3.2 Verkkokaapelin eristysvastusmittaukset 93
8.3.3 Moottorin eristysvastusmittaukset 93
9 Huolto 95
10 Tekniset tiedot 96

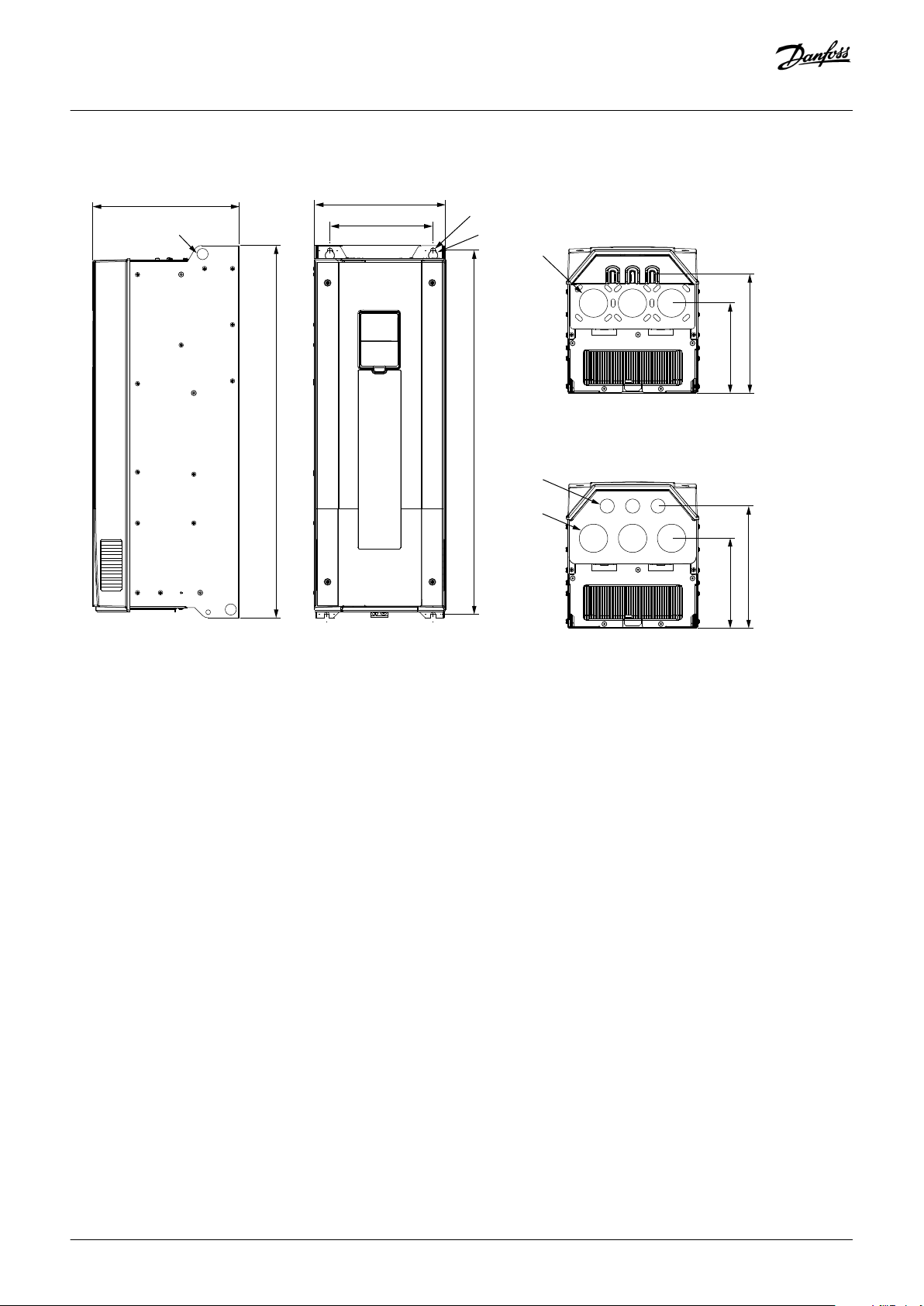

10.2.1 Seinäkiinnityksen mitat 96

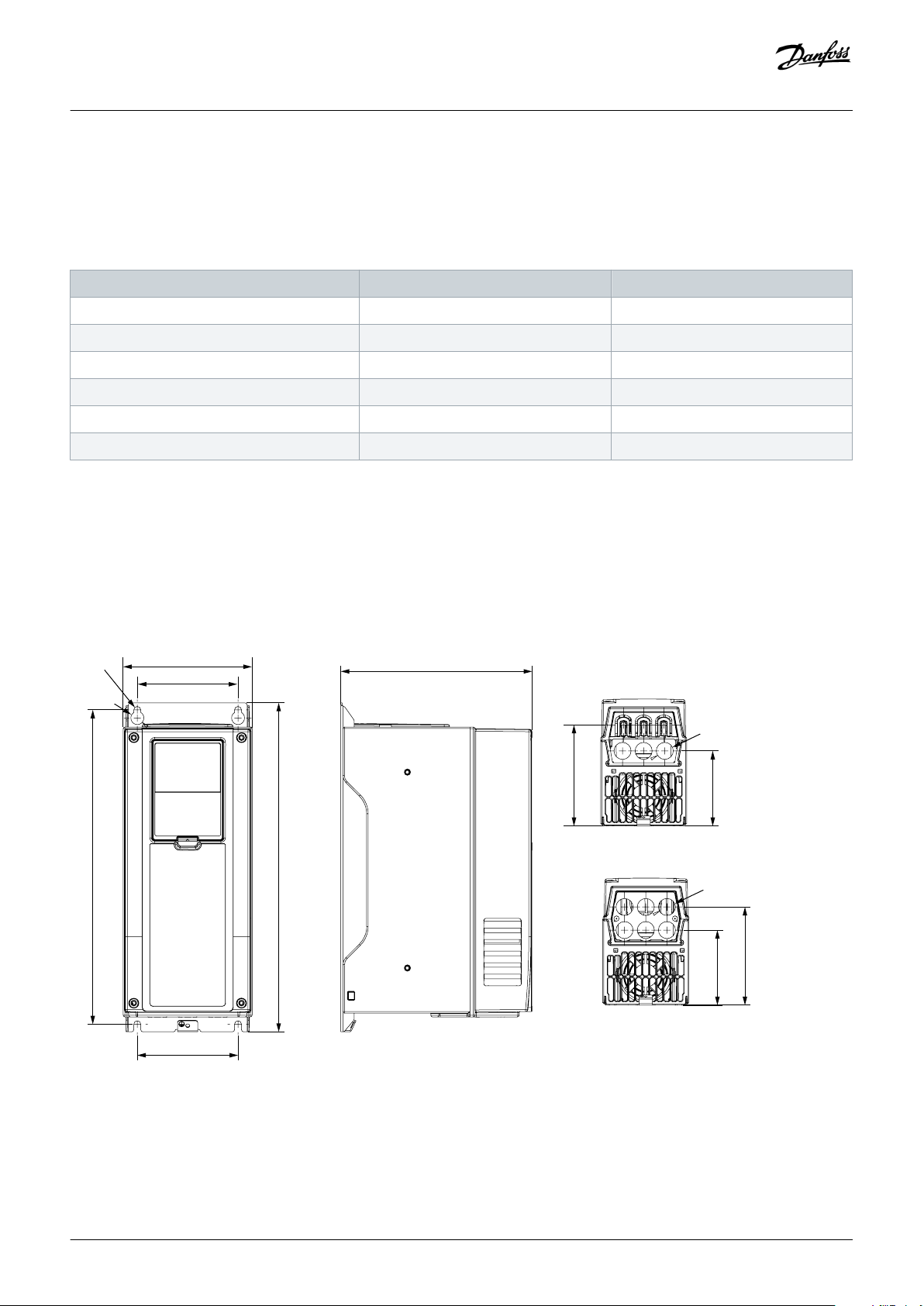

10.2.1.1 Seinäkiinnityksen mitat, MR4 96
10.2.1.2 Seinäkiinnityksen mitat, MR5 97
10.2.1.3 Seinäkiinnityksen mitat, MR6 98
10.2.1.4 Seinäkiinnityksen mitat, MR7 99
10.2.1.5 Seinäkiinnityksen mitat, MR8 100
10.2.1.6 Seinäkiinnityksen mitat, MR9 101
10.2.2 Kaulusasennuksen mitat 102
10.2.2.1 Kaulusasennuksen mitat, MR4 102
10.2.2.2 Kaulusasennuksen mitat, MR5 103
10.2.2.3 Kaulusasennuksen mitat, MR6 104
10.2.2.4 Kaulusasennuksen mitat, MR7 105
10.3.1 Kaapeli- ja sulakekokojen luettelo 105
10.3.2 Kaapeli- ja sulakekoot, verkkojännite 208–240 V ja 380–500 V 106
10.3.3 Kaapeli- ja sulakekoot, verkkojännite 525–690 V 107
AQ298036140958fi-000101 / | 5Danfoss A/S © 2019.05
SisältöKäyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
10.3.4 Kaapeli- ja sulakekoot, verkkojännite 208–240 V ja 380–500 V, Pohjois-Amerikka 109
10.3.5 Kaapeli- ja sulakekoot, verkkojännite 525–690 V, Pohjois-Amerikka 111
10.6.1 VACON® 100 INDUSTRIAL -taajuusmuuttajan tehoalueet, 208–240 V 114
10.6.2 VACON® 100 INDUSTRIAL -taajuusmuuttajan tehoalueet, 380–500 V 116
10.6.3 VACON® 100 INDUSTRIAL -taajuusmuuttajan tehoalueet, 525–600 V 117
10.6.4 VACON® 100 INDUSTRIAL -taajuusmuuttajan tehoalueet, 525–690 V 118
10.6.5 Tehoalueet: VACON® 100 FLOW, 208–240 V 119
10.6.6 Tehoalueet: VACON® 100 FLOW, 380–500 V 120
10.6.7 Tehoalueet: VACON® 100 FLOW, 525–600 V 121
10.6.8 Tehoalueet: VACON® 100 FLOW, 525–690 V 122
10.6.9 Tehoalueet: VACON® 100 HVAC, 208–240 V 123
10.6.10 Tehoalueet: VACON® 100 HVAC, 380–500 V 124
10.8.1 Jarruvastusten arvot 126
10.8.2 Jarruvastus kevyessä ja raskaassa käytössä 126
10.8.3 Jarruvastustyypit, verkkojännite 208–240 V ja 380–500 V 127
10.8.4 Jarruvastustyypit, verkkojännite 525–690 V 127
10.8.5 Jarruvastus ja jarrutusteho, verkkojännite 208–240 V 128
10.8.6 Jarruvastus ja jarrutusteho, verkkojännite 380–500 V 129
10.8.7 Jarruvastus ja jarrutusteho, verkkojännite 525–600 V 129
10.8.8 Jarruvastus ja jarrutusteho, verkkojännite 525–690 V 129
AQ298036140958fi-000101 /6 | Danfoss A/S © 2019.05
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
1 Yleistä
1.1 Lisäresurssit
Lisäresurssien avulla on helpompi ymmärtää taajuusmuuttajan edistyneitä toimintoja ja käyttöä.
VACON® 100 INDUSTRIAL -sovellusopas
VACON® 100 FLOW -sovellusopas
VACON® 100 HVAC -sovellusopas
Kaapitettujen VACON® 100 -taajuusmuuttajien asennusopas
VACON® 100 IP00 -taajuusmuuttajamoduulien asennusopas
VACON® 100 X -asennusopas
Käyttöohjeet optiokorttien ja muiden lisälaitteiden kanssa.
Lisäjulkaisuja ja käyttöoppaita on saatavana Danfossilta.
Yhdysvaltain ja Kanadan markkinat:
NOTE! Download the English and French product manuals with applicable safety, warning and caution information from https://
www.danfoss.com/en/service-and-support/.

Yleistä

REMARQUE Vous pouvez télécharger les versions anglaise et française des manuels produit contenant l'ensemble des informations de sécurité, avertissements et mises en garde applicables sur le site https://www.danfoss.com/en/service-and-support/.
1.2 Hävittäminen
Context:
Sähkökomponentteja sisältäviä tuotteita ei saa hävittää kotitalousjätteen mukana. Vie ne erikseen hävitettäviksi paikallisen voimassaolevan lainsäädännön mukaisesti.
1.3 Tyyppihyväksynnät ja sertifioinnit
Seuraavassa luetellaan joitain Danfoss-taajuusmuuttajien mahdollisia tyyppihyväksyntöjä ja sertifiointeja:
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 7
089
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
HUOMAUTUS
Kunkin taajuusmuuttajan hyväksynnät ja sertifioinnit käyvät ilmi laitteen arvokilvestä. Lisätietoja saat ottamalla yhteyttä paikalliseen Danfossin toimistoon tai edustajaan.
Yleistä
8 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
2 Turvallisuus
2.1 Vaarat ja varoitukset
VAARA
TEHO-OSAN KOMPONENTTIEN AIHEUTTAMA SÄHKÖISKUVAARA
Teho-osan komponentit ovat jännitteellisiä, kun taajuusmuuttaja on kytketty verkkovirtaan. Jännitteisiin osiin koskeminen voi johtaa kuolemaan tai vakavaan vammautumiseen.
Älä koske teho-osan komponentteihin, kun taajuusmuuttaja on kytkettynä verkkoon. Varmista ennen taajuusmuuttajan
-
kytkemistä verkkoon, että taajuusmuuttajan kaapin ovet ovat kiinni.
VAARA
LIITINTEN AIHEUTTAMA SÄHKÖISKUVAARA
Moottoriliittimet U, V ja W, jarruvastusliittimet ja DC-liittimet ovat jännitteellisiä, kun taajuusmuuttaja on kytkettynä verkkojännitteeseen, myös silloin kun moottori ei ole käynnissä. Jännitteisiin osiin koskeminen voi johtaa kuolemaan tai vakavaan vammautumiseen.
Älä koske moottorikaapeliliittimiin U, V ja W, jarruvastusliittimiin tai DC-liittimiin, kun taajuusmuuttaja on kytkettynä
-
verkkojännitteeseen. Varmista ennen taajuusmuuttajan kytkemistä verkkoon, että taajuusmuuttajan kaapin ovet ovat kiinni.

Turvallisuus

VAARA
DC-VÄLIPIIRIN TAI ULKOISEN LÄHTEEN AIHEUTTAMA SÄHKÖISKUVAARA
Taajuusmuuttajan liittimien liitännät ja komponentit voivat olla jännitteisiä viiden minuutin ajan siitä, kun taajuusmuuttaja on irrotettu verkosta ja kun moottori on pysähtynyt. Myös taajuusmuuttajan kuormapuoli voi synnyttää jännitteitä. Jännitteisiin osiin koskeminen voi johtaa kuolemaan tai vakavaan vammautumiseen.
Ennen taajuusmuuttajan sähkötöiden tekemistä:
-
Irrota taajuusmuuttaja verkkovirrasta ja varmista, että moottori on pysähtynyt.
Katkaise taajuusmuuttajan virransyöttö ja lukitse se niin, ettei sitä voi käynnistää vahingossa uudelleen.
Varmista, ettei mikään ulkoinen virtalähde pysty vahingossa tuottamaan jännitettä työn aikana.
Odota tämän jälkeen vielä viisi minuuttia, ennen kuin avaat kaapin oven tai taajuusmuuttajan kannen.
Varmista mittauslaitteen avulla, ettei jännitettä ole.
VAROITUS
OHJAUSLIITINTEN AIHEUTTAMA SÄHKÖISKUVAARA
Ohjausliittimissä voi olla vaarallinen jännite myös silloin, kun taajuusmuuttaja ei ole kytkettynä verkkoon. Jännitteisiin osiin koskeminen voi johtaa vammautumiseen.
Varmista, ettei ohjausliittimissä ole jännitettä ennen kuin kosket ohjausliittimiin.
-
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 9
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Turvallisuus
VAROITUS
MOOTTORIN TAHATON KÄYNNISTYS
Käynnistyksen, tehojarrutuksen tai vian kuittauksen tapauksessa moottori käynnistyy heti, jos käynnistyssignaali on aktiivinen, ellei käynnistys-/pysäytyslogiikan pulssiohjaus ole valittuna. I/O-toiminnot (myös käynnistystulot) voivat muuttua, jos parametreja, sovelluksia tai ohjelmistoa on muutettu. Jos aktivoit automaattisen kuittaustoiminnon, moottori käynnistyy automaattisesti automaattisen viankuittauksen jälkeen. Katso lisätiedot sovellusoppaasta. Jos moottorin, järjestelmän ja mahdollisten liitettyjen laitteiden käynnistysvalmiutta ei varmisteta, seurauksena voi olla henkilövahinko tai laitevaurio.
Kytke moottori irti taajuusmuuttajasta, jos odottamaton käynnistyminen voi aiheuttaa vaaratilanteen. Varmista, että
-
laitteiston käyttö on turvallista kaikissa olosuhteissa.
VAROITUS
VUOTOVIRRAN VAARA
Vuotovirta ylittää 3,5 mA. Jos taajuusmuuttajaa ei maadoiteta asianmukaisesti, seurauksena voi olla kuolema tai vakava vamma.
Anna valtuutetun sähköasentajan varmistaa laitteiston asianmukainen maadoitus.
-
VAROITUS
PE-JOHTIMEN AIHEUTTAMA SÄHKÖISKUVAARA
Taajuusmuuttaja voi aiheuttaa DC-virran suojamaadoitusjohtimeen. Jos käytössä ei ole tyypin B vikavirtasuojakytkimellä (RCD) tai vikavirtasuojavalvonnalla (RCM) varustettua laitetta, RCD ei välttämättä tarjoa riittävää suojaa, mikä voi johtaa kuolemaan tai vakavaan vammautumiseen.
Käytä B-tyypin RCD- tai RCM-laitetta taajuusmuuttajan virtapuolella.
-
2.2 Huomautukset ja huomiot
HUOMAUTUS
VIRHEELLISTEN MITTAUSTEN AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Mittausten tekeminen taajuusmuuttajaan silloin, kun taajuusmuuttaja on kytkettynä verkkovirtaan, voi vaurioittaa taajuusmuuttajaa.
Älä tee mittauksia, kun taajuusmuuttaja on kytkettynä verkkovirtaan.
-
HUOMAUTUS
VIRHEELLISTEN VARAOSIEN AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Muulta kuin valmistajalta tilattujen varaosien käyttö voi vaurioittaa taajuusmuuttajaa.
Älä käytä muita kuin valmistajan alkuperäisiä varaosia.
-
10 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
HUOMAUTUS
RIITTÄMÄTTÖMÄN MAADOITUKSEN AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Jos maadoitusjohdinta ei käytetä, taajuusmuuttaja saattaa vahingoittua.
Varmista, että taajuusmuuttaja on aina maadoitettu maadoitusjohtimella maadoitusliittimeen, joka merkitään symbolilla
-
PE.
HUOMAUTUS
TERÄVIEN REUNOJEN AIHEUTTAMA LEIKKUUHAAVOJEN VAARA
Taajuusmuuttajassa voi olla teräviä reunoja, jotka voivat aiheuttaa leikkuuhaavoja.
Käytä suojakäsineitä tehdessäsi asennus-, kaapelointi- tai huoltotöitä.
-
HUOMAUTUS
KUUMIEN PINTOJEN AIHEUTTAMA PALOVAMMAVAARA
Älä koske kuumiin pintoihin, jotka on merkitty "Hot surface" -tarralla. Pintoihin koskeminen voi johtaa vammoihin.
Älä koske kuumiin pintoihin, jotka on merkitty "Hot surface" -tarralla.
-
Turvallisuus
HUOMAUTUS
STAATTISEN JÄNNITTEEN AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Jotkin taajuusmuuttajan sisällä olevat elektroniset komponentit ovat herkkiä sähköstaattiselle purkaukselle (ESD). Staattinen sähkö voi vahingoittaa näitä komponentteja.
Muista käyttää ESD-suojausta aina, kun työskentelet taajuusmuuttajan elektronisten komponenttien parissa. Älä koske
-
piirilevyillä oleviin komponentteihin, ellei asianmukaista ESD-suojausta ole toteutettu.
HUOMAUTUS
LIIKKEEN AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Taajuusmuuttajan liikuttaminen asennuksen jälkeen voi vaurioittaa taajuusmuuttajaa.
Älä siirrä taajuusmuuttajaa käytön aikana. Käytä kiinteää asennusta, jotta vältät taajuusmuuttajan vaurioitumisen.
-
HUOMAUTUS
VIRHEELLISEN EMC-SUOJAUSTASON AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Taajuusmuuttajaan kohdistuvat EMC-suojaustasovaatimukset määräytyvät asennusympäristön mukaan. Väärä EMC-taso voi vahingoittaa taajuusmuuttajaa.
Varmista ennen taajuusmuuttajan kytkemistä verkkoon, että taajuusmuuttajan EMC-suojaustaso on oikea.
-
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 11
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
HUOMAUTUS
RADIOHÄIRIÖ
Taajuusmuuttaja saattaa aiheuttaa radiohäiriötä asuinympäristössä.
Ryhdy lisätoimiin häiriöiden lievittämiseksi.
-
HUOMAUTUS
VERKKOJÄNNITTEEN EROTUSLAITE
Jos taajuusmuuttajaa käytetään koneen osana, koneen valmistajan on toimitettava verkkojännitteen erotuslaite (katso EN 60204-1).
HUOMAUTUS
VIKAVIRTASUOJIEN TOIMINTAHÄIRIÖ
Koska taajuusmuuttajassa on suuria kapasitiivisia virtoja, vikavirtasuojat eivät välttämättä toimi oikein.
Turvallisuus
HUOMAUTUS
JÄNNITEKOESTUKSET
Jännitekoestuksien tekeminen voi vahingoittaa taajuusmuuttajaa.
Älä tee minkäänlaisia jännitekoestuksia taajuusmuuttajaan. Valmistaja on jo suorittanut testit.
-
12 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
3 Tuotteen yleiskatsaus
3.1 Käyttöoppaan versio
Tämä käyttöopas tarkastetaan ja sitä päivitetään säännöllisesti. Kaikki parannusehdotukset ovat tervetulleita.
Tämän käyttöoppaan alkuperäinen kieli on englanti.
Taulukko 1: Käyttöoppaan ja ohjelmiston versio
Painos Huomautukset
DPD01714H Lisättiin tiedot uudesta kokoluokasta MR9B ja sisäisistä kenttäväylistä.
Päivitettiin lisäkortteja koskevat tiedot.
Poistettiin EU-vaatimustenmukaisuusilmoitus.
Poistettiin tiedot VACON® 100 IP00 -taajuusmuuttajamoduuleista.
Päivitettiin hyperlinkki yrityksen verkkosivuille.

Tuotteen yleiskatsaus

Muutettiin käyttöoppaan rakennetta.
Vähäisiä muutoksia käyttöoppaassa kauttaaltaan.
3.2 Pakkausmerkintä
Pakkausmerkintä sisältää yksityiskohtaiset tiedot toimituksesta.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 13
1003350719
V00002373919
70-AB3L00045W04B220BM2H-00055783
135U1814
Danfoss A/S, 6430 Nordborg, Denmark
1.5kW:400V / 2HP:480V IP21/Type1
3~AC,0-Uin, 0-320Hz,
Uin:3~AC,380-500V, 50/60Hz,4.6A
Made in Finland
POWER:
4.8A
OUTPUT:
INPUT:
Danfoss S.A.
DLES
VACON0100-3L-0004-5-FLOW+FL03+DPAP+
190304
0021396473
FW0159V021
Marks:
Cust. Ord. No:
Application:
Firmware:
B.ID:
V00002373919
S/N:
70-AB3L00045W04B220BM2H-00055783
Code:
Type:
AC DRIVE
A
C
B
D
F
E
G
H
I
e30bh338.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Tuotteen yleiskatsaus
A Erätunnus
C Tyyppikoodi
E Verkkojännite
G Suojausluokka
B
VACON®-tilausnumero
D Sarjanumero
F Nimellislähtövirta
H Sovelluksen tunnuskoodi
I Asiakkaan tilausnumero
Kuva 1: VACON® 100 seinään kiinnitettävien taajuusmuuttajien pakkausmerkintä
3.3 Tyyppikoodin kuvaus
VACON®-tyyppikoodi muodostuu vakiokoodeista ja lisäkoodeista. Tyyppikoodin jokainen osa vastaa tilauksesi tietoja.
14 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Esimerkki:
Koodi voi olla esimerkiksi tällainen:
VACON0100-3L-0061-5+IP54
VACON0100-3L-0061-5-FLOW
Taulukko 2: Tyyppikoodin kuvaus
Koodi Kuvaus
Tuotteen yleiskatsaus
VACON0100
3L Tulo/toiminto: 3L = 3-vaiheinen tulo
0061 Taajuusmuuttajan luokka ampeereina. Esimerkiksi 0061 = 61 A
5 Verkkojännite:
VIRTAUS Tuote:
+IP54 Lisäkoodit. Vaihtoehtoja on paljon, esimerkiksi +IP54 (taajuusmuuttaja, jonka IP-suojausluokka on IP54).
Tuoteperhe: VACON0100 = VACON® 100 -tuoteperhe
2 = 208–240 V
5 = 380–500 V
6 = 525–600 V
7 = 525–690 V
(tyhjä) = VACON® 100 INDUSTRIAL -taajuusmuuttaja
FLOW = VACON® 100 FLOW -taajuusmuuttaja
HVAC = VACON® 100 HVAC -taajuusmuuttaja
3.4 Kokoluokat
Nimellisvirran ja nimellisverkkojännitteen koodit ovat osa tyyppikoodia (ks. 3.3 Tyyppikoodin kuvaus) pakkausmerkinnässä (ks. 3.2
Pakkausmerkintä). Hae näiden arvojen avulla taulukosta taajuusmuuttajan kokoluokka.
Esimerkissä "VACON0100-3L-0061-5+IP54" nimellisvirran koodi on 0003 ja nimellisverkkojännitteen koodi on 5.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 15
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Taulukko 3: Kokoluokat
Nimellisverkkojännite Nimellisvirta Kokoluokka
2 (208–240 V) 0003 MR4
0004
0007
0008
0011
0012
0018 MR5
0024
0031
0048 MR6
0062
0075 MR7
Tuotteen yleiskatsaus
0088
0105
0140 MR8
0170
0205
0261 MR9A
0310
16 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Nimellisverkkojännite Nimellisvirta Kokoluokka
5 (380–500 V) 0003 MR4
0004
0005
0008
0009
0012
0016 MR5
0023
0031
0038 MR6
0046
0061
0072 MR7
Tuotteen yleiskatsaus
0087
0105
0140 MR8
0170
0205
0261 MR9A
0310
0386 MR9B
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 17
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Nimellisverkkojännite Nimellisvirta Kokoluokka
6 (525–600 V) 0004 MR5
0006
0009
0011
0018 MR6
0022
0027
0034
0041 MR7
0052
0062
0080 MR8
0100
Tuotteen yleiskatsaus
0125
0144 MR9A
0208
0262 MR9B
7 (525–690 V) 0007 MR6
0010
0013
0018
0022
0027
0034
0041 MR7
0052
0062
0080 MR8
0100
0125
18 | Danfoss A/S © 2019.05
0144 MR9A
0170
0208
0262 MR9B
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

Toimituksen vastaanotto

4 Toimituksen vastaanotto
4.1 Toimituksen tarkastaminen
Context:
Toimenpide
1. Kun olet poistanut taajuusmuuttajan pakkauksesta, tarkista laite mahdollisten kuljetusvaurioiden varalta. A Jos laitteessa on kuljetusvaurioita, ota yhteys kuljetusvakuutuksesta huolehtivaan vakuutusyhtiöön tai laitteen huolitsijaan.
2. Tarkista toimituksen oikeellisuus vertaamalla tilaustietoja pakkausmerkinnässä oleviin tietoihin. A Jos toimitus ei vastaa tilaustasi, ota välittömästi yhteys laitteen myyjään.
3. Tarkista, että toimitus vastaa tilausta (vertaa laitteen tyyppimerkintää tyyppikooditietoihin) ja ettei siitä puutu mitään.
4.2 Tarvikkeet
4.2.1 Tarvikelaukku, MR4
Taulukko 4: Tarvikelaukun sisältö
Tuote Määrä Kuvaus
M4x16-ruuvi 11 Kaapelin suojavaipan maadoituspuristimien ruuvit (6), ohjauskaapelin
maadoituspuristimien ruuvit (3) ja maadoitusjohtimen maadoituspuris­timien ruuvit (2)
M4x8-ruuvi 1 Valinnaisen maadoituksen ruuvi
M5x12-ruuvi 1 Taajuusmuuttajan ulkoisen maadoituksen ruuvi
Ohjauskaapelin maadoituspuristin 3 Ohjauskaapelin maadoitus
Kaapelin suojavaipan maadoituspuristin, koko M25
Maadoitusjohtimen maadoituspuristin 2 Verkkokaapelin maadoitus
Product modified -merkki 1 Tiedot muutoksista
IP21: Kaapeliläpivienti 3 Kaapelien tiivisteet
IP54: Kaapeliläpivienti 6 Kaapelien tiivisteet
3 Verkkokaapelien puristimet
4.2.2 Tarvikelaukku, MR5
Taulukko 5: Tarvikelaukun sisältö
Tuote Määrä Kuvaus
M4x16-ruuvi 13 Kaapelin suojavaipan maadoituspuristimien ruuvit (6), ohjauskaa-
pelin maadoituspuristimien ruuvit (3) ja maadoitusjohtimen maa­doituspuristimien ruuvit (4)
M4x8-ruuvi 1 Valinnaisen maadoituksen ruuvi
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 19
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Tuote Määrä Kuvaus
M5x12-ruuvi 1 Taajuusmuuttajan ulkoisen maadoituksen ruuvi
Ohjauskaapelin maadoituspuristin 3 Ohjauskaapelin maadoitus
Kaapelin suojavaipan maadoituspuristin, koko M25 1 Jarrukaapelin puristimet
Kaapelin suojavaipan maadoituspuristin, koko M32 2 Verkkokaapelien puristimet
Maadoitusjohtimen maadoituspuristin 2 Verkkokaapelin maadoitus
Product modified -merkki 1 Tiedot muutoksista
IP21: Kaapeliläpivienti, reiän halkaisija 25,3 mm 1 Kaapelien tiivisteet
IP54: Kaapeliläpivienti, reiän halkaisija 25,3 mm 4 Kaapelien tiivisteet
Kaapeliläpivienti, reiän halkaisija 33,0 mm 2 Kaapelien tiivisteet
Toimituksen vastaanotto
4.2.3 Tarvikelaukku, MR6
Taulukko 6: Tarvikelaukun sisältö
Tuote Määrä Kuvaus
M4x20-ruuvi 10 Kaapelin suojavaipan maadoituspuristimien ruuvit (6) ja maadoitus-
johtimen maadoituspuristimien ruuvit (4)
M4x16-ruuvi 3 Ohjauskaapelin puristimien ruuvit
M4x8-ruuvi 1 Valinnaisen maadoituksen ruuvi
M5x12-ruuvi 1 Taajuusmuuttajan ulkoisen maadoituksen ruuvi
Ohjauskaapelin maadoituspuristin 3 Ohjauskaapelin maadoitus
Kaapelin suojavaipan maadoituspuristin, koko M32 1 Jarruvastuskaapelin puristimet
Kaapelin suojavaipan maadoituspuristin, koko M40 2 Verkkokaapelien puristimet
Maadoitusjohtimen maadoituspuristin 2 Verkkokaapelin maadoitus
Product modified -merkki 1 Tiedot muutoksista
Kaapeliläpivienti, reiän halkaisija 33,0 mm 1 Kaapelien tiivisteet
Kaapeliläpivienti, reiän halkaisija 40,3 mm 2 Kaapelien tiivisteet
IP54: Kaapeliläpivienti, reiän halkaisija 25,3 mm 3 Kaapelien tiivisteet
4.2.4 Tarvikelaukku, MR7
Taulukko 7: Tarvikelaukun sisältö
Tuote Määrä Kuvaus
M6x30-uramutteri 6 Kaapelin suojavaipan maadoituspuristimien mutterit
M4x16-ruuvi 3 Ohjauskaapelin maadoituspuristimien ruuvit
M6x12-ruuvi 1 Taajuusmuuttajan ulkoisen maadoituksen ruuvi
Ohjauskaapelin maadoituspuristin 3 Ohjauskaapelin maadoitus
20 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Tuote Määrä Kuvaus
Kaapelin suojavaipan maadoituspuristin, koko M25 3 Verkkokaapelien puristimet
Maadoitusjohtimen maadoituspuristin 2 Verkkokaapelin maadoitus
Product modified -merkki 1 Tiedot muutoksista
IP21: Kaapeliläpivienti 3 Kaapelien tiivisteet
IP54: Kaapeliläpivienti 3 Kaapelien tiivisteet
Toimituksen vastaanotto
4.2.5 Tarvikelaukku, MR8
Taulukko 8: Tarvikelaukun sisältö
Tuote Määrä Kuvaus
M4x16-ruuvi 3 Ohjauskaapelin maadoituspuristimien ruuvit
Ohjauskaapelin maadoituspuristin 3 Ohjauskaapelin maadoitus
Kaapelin suojavaipan maadoituspuristin KP40 3 Verkkokaapelien puristimet
Kaapelin eriste 11 Estää kaapelien välisen kontaktin
Kaapeliläpivienti, reiän halkaisija 25,3 mm 4 Kaapelien tiivisteet
Kumiholkki 4 Ohjauskaapelien tiivisteet
Kuusiomutteri M8 15 Kaapeliasennukseen
Kartiojousialuslevy 11 Kaapeliasennukseen
Jaettu jousialuslevy 4 Maadoituspuristimen asennukseen
M4x10 yleisruuvi 2 Kosketussuojan asennukseen (IP00)
Maadoitusjohtimen maadoituspuristin 2 Virtakaapelien maadoitusjohtimen puristaminen
Product modified -merkki 1 Tiedot muutoksista
4.2.6 Tarvikelaukku, MR9
Taulukko 9: Tarvikelaukun sisältö
Tuote Määrä Kuvaus
M4x16-ruuvi 3 Ohjauskaapelin maadoituspuristimien ruuvit
Ohjauskaapelin maadoituspuristin 3 Ohjauskaapelin maadoitus
Kaapelin eriste 10 Estää kaapelien välisen kontaktin
Kaapeliläpivienti, reiän halkaisija 25,3 mm 4 Kaapelien tiivisteet
Kumiholkki 4 Ohjauskaapelien tiivisteet
M4x8-ruuvi 2 Asennukseen
Kuusiomutteri M8 6 Asennukseen
Jaettu jousialuslevy 4 Maadoituspuristimen asennukseen
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 21
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Tuote Määrä Kuvaus
Kuusiomutteri M10 9 Kaapeliasennukseen
Kartiojousialuslevy 9 Kaapeliasennukseen
Maadoitusjohtimen maadoituspuristin 2 Maadoitussuoja
Product modified -merkki 1 Tiedot muutoksista
4.3 Tuotteen varastointi
Context:
Jos tuote on varastoitava ennen sen asennusta, noudata seuraavia ohjeita.
Toimenpide
1. Varmista, että ympäröivät olosuhteet ovat seuraavien raja-arvojen sisällä:
Lämpötila: -40...+70 °C (-40...+158 °F)
Kosteus: 0...95 %, tiivistymätön
2. Jos säilytät pakkausta varastossa yli kaksi kuukautta, varmista, että olosuhteet ovat hallittuja. A Varmista, että lämpötilaerot ovat pieniä. B Varmista, että kosteus on alle 50 %.
Toimituksen vastaanotto
4.4 Kokoluokkien MR8 ja MR9 laitteiden nostaminen
Context:
Taajuusmuuttajien painot vaihtelevat kokoluokan mukaan. Taajuusmuuttajan nostaminen pakkauksesta saattaa edellyttää nostolaitteen käyttämistä. Katso eri kokoluokkien painot kohdasta
table 23.
VAROITUS
RASKAAN KUORMAN NOSTAMINEN
Jos turvallista nostoa koskevia ohjeita ei noudateta, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Älä kävele riippuvien kuormien alla. Käytä laitteen painoon sopivia nostolaitteita. Käytä suositeltua nostomenetelmää.
-
22 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
≤45°
e30bh138.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Toimenpide
1. Irrota taajuusmuuttaja kuljetuslavasta, johon se on pultattu kiinni.
2. Käytä nostolaitetta, joka on riittävä taajuusmuuttajan painoon nähden.
3. Kiinnitä nostokoukut symmetrisesti vähintään kahteen reikään. A Suurin sallittu nostokulma on 45 astetta.
Toimituksen vastaanotto
Kuva 2: Suurin sallittu nostokulma
4.5 Product modified -merkin käyttö
Context:
Tarvikelaukussa on myös Product modified -merkki. Merkki osoittaa huoltohenkilöstölle, mitä muutoksia taajuusmuuttajaan on tehty jälkikäteen.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 23
e30bg773.10
Product modified
Date:
Date:
Date:
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Kuva 3: Product modified -merkki
Toimenpide
1. Kiinnitä merkki taajuusmuuttajan kylkeen, jotta se ei katoa.
2. Jos taajuusmuuttajaan tehdään myöhemmin muutoksia, merkitse muutos tähän merkkiin.
Toimituksen vastaanotto
24 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
B
D
A
C
E
e30bh167.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

Asennus

5 Asennus
5.1 Seinäkiinnityksen vaatimukset
Asenna taajuusmuuttaja seinään pystysuoraan asentoon.
Jos asennat taajuusmuuttajan vaakasuoraan, se ei ole suojassa pystysuoraan putoavilta vesipisaroilta. Käytä samoja kiinnityspisteitä kuin pystysuorassa asennuksessa ja kiinnitä erityistä huomiota jäähdytysvaatimuksiin (ks. 5.3.2 Jäähdytys).
Asenna taajuusmuuttaja toimitukseen kuuluvilla ruuveilla ja muilla komponenteilla.
5.2 Kaulusasennuksen vaatimukset
Taajuusmuuttajan voi asentaa myös kaapin seinään kaulusasennusvaihtoehdolla.
HUOMAUTUS
Suojausluokat vaihtelevat taajuusmuuttajan eri osissa.
A Kaapin seinä tai muu pinta
C Takaosa
E IP54 / UL Type 12
Kuva 4: Esimerkki kaulusasennuksesta
Danfoss A/S © 2019.05
B Etuosa
D IP21 / UL Type 1
AQ298036140958fi-000101 / DPD01714| 25
G
F
A E
B
D
C
H
e30bh168.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Asennus
A Aukon korkeus
C Taajuusmuuttajan korkeus
E Taajuusmuuttajan alaosan ja aukon alaosan välinen etäisyys
G Taajuusmuuttajan ulkoreunat
Kuva 5: Aukon ja kauluksella varustetun taajuusmuuttajan ulkokuoren mitat
Taulukko
Kokoluokka C D
MR4 357 (14.1) 152 (6.0)
MR5 454 (17.9) 169 (6.7)
MR6 580 (22.8) 220 (8.7)
MR7 680 (26.8) 286 (11.3)
Taulukko 11: Aukon mitat kaulusasennusta varten, MR4MR7, mm (in)
Kokoluokka A B E
MR4 315 (12.4) 137 (5.4) 24 (0.9)
MR5 408 (16.1) 152 (6.0) 23 (0.9)
10: Taajuusmuuttajan mitat, MR4MR7, mm (in)
B Aukon leveys
D Taajuusmuuttajan leveys
F Aukon ulkoreunat
H Taajuusmuuttajan yläosa
MR6 541 (21.3) 203 (8.0) 23 (0.9)
MR7 655 (25.8) 240 (9.4) 13 (0.5)
26 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
D
A
B
B
C
e30bg010.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
5.3 Jäähdytysvaatimukset
5.3.1 Yleiset jäähdytysvaatimukset
Taajuusmuuttaja tuottaa toimiessaan lämpöä. Puhallin kierrättää ilmaa ja laskee taajuusmuuttajan lämpötilaa. Varmista, että taajuusmuuttajan ympärillä on riittävästi tyhjää tilaa. Tilaa tarvitaan myös huoltoa varten.
Varmista, että jäähdytysilman lämpötila ei ylitä taajuusmuuttajan ympäristön enimmäislämpötilaa eikä alita sen ympäristön vähimmäislämpötilaa.
5.3.2 Jäähdytys
Asennus
A Tila taajuusmuuttajan ympärillä (katso myös B ja C)
C Vapaa tila taajuusmuuttajan yläpuolella
Kuva 6: Asennustila
Danfoss A/S © 2019.05
B Etäisyys taajuusmuuttajasta toiseen taajuusmuuttajaan tai
kaapin seinään
D Vapaa tila taajuusmuuttajan alapuolella
AQ298036140958fi-000101 / DPD01714| 27
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Taulukko 12: Vähimmäisilmavälit taajuusmuuttajan ympärillä, mm (in)
Asennus
Kokoluokka
(1)
A
(1)
B
C D
MR4 20 (0.8) 20 (0.8) 100 (3.9) 50 (2.0)
MR5 20 (0.8) 20 (0.8) 120 (4.7) 60 (2.4)
MR6 20 (0.8) 20 (0.8) 160 (6.3) 80 (3.1)
MR7 20 (0.8) 20 (0.8) 250 (9.8) 100 (3.9)
MR8 20 (0.8) 20 (0.8) 300 (11.8) 150 (5.9)
MR9 20 (0.8) 20 (0.8) 350 (13.8) 200 (7.9)
1
IP54- / UL Type 12 -suojauksella varustettujen taajuusmuuttajien vähimmäisvälit A ja B ovat 0 mm / 0 in.
28 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bh172.10
C+D
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Asennus
Kuva 7: Asennustila, kun taajuusmuuttajat asennetaan toistensa päälle
Jos useita taajuusmuuttajia asennetaan päällekkäin, tarvittava vapaa tila on C + D (ks.
Varmista myös, että poistoilma alemmasta taajuusmuuttajasta johdetaan eri paikkaan kuin ylemmän taajuusmuuttajan tuloilma. Varmista tämä kiinnittämällä metallilevy kaapin seinään taajuusmuuttajien väliin.
illustration 6).
Jos asennat taajuusmuuttajat kaappiin, estä ilman uudelleenkierto.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 29
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
5.3.3 Tarvittava jäähdytysilman määrä
Taulukko 13: Tarvittava jäähdytysilman määrä
Asennus
Kokoluokka
MR4 45 26
MR5 75 44
MR6 190 112
MR7 185 109
MR8 335 197
MR9 620 365
Jäähdytysilman määrä, m3/h
Jäähdytysilman määrä, CFM
30 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
B
C
e30bh206.10
U/T1
V/T2
W/T3
L1
L2
L3
DC-
DC+/R+
R-
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
6 Sähköasennus
6.1 Kaapeliliitännät
Verkkokaapelit on liitetty liittimiin L1, L2 ja L3. Moottorikaapelit on liitetty liittimiin U, V ja W.

Sähköasennus

A Ohjauspaneeli
C Teho-osa
Kuva 8: Ensisijainen kytkentäkaavio
EMC-vaatimusten mukaisesta asennuksesta on tietoa kohdassa 6.2 EMC-vaatimusten mukainen asennus.
6.1.1 Yleiset kaapelivaatimukset
Käytä kaapeleita, joiden lämmönkesto on vähintään +70 °C (158 °F). Tarkista taajuusmuuttajan nimellislähtövirta, kun valitset kaapeleita ja sulakkeita. Katso nimellislähtövirta arvokilvestä.
Tietoja siitä, miten kaapeliasennus tehdään UL-määräysten mukaisesti, on luvussa 6.1.2 Kaapelien asennusta koskevat UL-määräykset.
Nämä ohjeet koskevat vain prosesseja, joissa on yksi moottori ja yksi kaapeliyhteys taajuusmuuttajasta moottoriin. Pyydä muissa tapauksissa lisätietoja valmistajalta.
B Ohjausyksikkö
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 31
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
6.1.2 Kaapelien asennusta koskevat UL-määräykset
Jotta UL (Underwriters Laboratories) määräykset täyttyvät, käytä UL-hyväksyttyä kuparikaapelia, jonka lämmönkesto on vähintään 60 °C tai 75 °C (140 °F tai 167 °F).
Jotta standardien vaatimukset täyttyvät, käytä 500 V:n taajuusmuuttajissa kaapeleita, joiden lämmönkesto on +90 °C (194 °F).
Käytä vain luokan 1 johdinta.
Kun taajuusmuuttajassa on T- ja J-luokkien sulakkeita, voit käyttää sitä piireissä, jotka voivat tuottaa enintään 100 000 tehollista symmetristä ampeeria ja enintään 600 volttia.
Integroitu puolijohdeoikosulkusuoja ei suojaa haaroituspiirejä. Järjestä haaroituspiirisuojaus kansallisten sähköasennuslakien ja mahdollisten paikallisten säännösten mukaisesti. Vain sulakkeet tarjoavat riittävän haaroituspiirisuojauksen.
Katso tiedot liitinten kiristysmomenteista kohdasta 10.5 Liitinten kiristysmomentit.
6.1.3 Kaapelin valinta ja mitoitus
Taajuusmuuttajan kanssa käytettävien kaapeleiden tyypilliset koot ja tyypit on lueteltu taulukoissa kohdassa 10.3.1 Kaapeli- ja
sulakekokojen luettelo. Kaapelit on valittava paikallisten säännösten, kaapelin asennusolosuhteiden ja kaapelin määritysten mukaan.
Kaapelin mittojen on noudatettava standardin IEC60364-5-52 vaatimuksia.
Kaapelien on oltava PVC-eristettyjä.
Suurin sallittu ympäristön lämpötila on +30 °C.
Kaapelin pinnan enimmäislämpötila on +70 °C.
Käytä vain kaapeleita, joissa on konsentrinen kuparisuojaus.
Rinnakkaisten kaapelien enimmäismäärä on yhdeksän.
Kun käytät rinnakkaisia kaapeleita, varmista, että noudatat poikkipinta-alan ja kaapelien enimmäismäärän vaatimuksia.
Maadoitusjohtimen vaatimuksia koskevia tärkeitä tietoja on kohdassa
Kunkin lämpötilan korjauskertoimet on lueteltu standardissa IEC60364-5-52.
6.3 Maadoitus.
6.1.4 Kaapelin valinta ja mitoitus, Pohjois-Amerikka
Taajuusmuuttajan kanssa käytettävien kaapeleiden tyypilliset koot ja tyypit on lueteltu taulukoissa kohdassa
sulakekokojen luettelo. Kaapelit on valittava paikallisten säännösten, kaapelin asennusolosuhteiden ja kaapelin määritysten mukaan.
Kaapelin mittojen tulee noudattaa Underwriters Laboratories -standardin UL 61800-5-1 vaatimuksia.
Kaapelien on oltava PVC-eristettyjä.
Suurin sallittu ympäristön lämpötila on +86 °F.
Kaapelin pinnan enimmäislämpötila on +158 °F.
Käytä vain kaapeleita, joissa on konsentrinen kuparisuojaus.
Rinnakkaisten kaapelien enimmäismäärä on yhdeksän.
10.3.1 Kaapeli- ja
Kun käytät rinnakkaisia kaapeleita, varmista, että noudatat poikkipinta-alan ja kaapelien enimmäismäärän vaatimuksia.
Lisätietoja maadoitusjohtimen vaatimuksista on Underwriters Laboratories -standardissa UL 61800-5-1.
32 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Lämpötilojen korjauskertoimet on lueteltu UL-standardin UL 61800-5-1 ohjeissa.
Sähköasennus
6.1.5 Sulakkeen valinta
Suositeltava sulaketyyppi on gG/gL (IEC 60269-1). Valitse sulakkeen jännitealue verkon mukaan. Noudata myös paikallisia määräyksiä, kaapelin asennusolosuhteita ja kaapelin määrityksiä. Älä käytä suositeltua suurempia sulakkeita.
Tarkista suositellut sulakkeet taulukoista kohdassa 10.3.1 Kaapeli- ja sulakekokojen luettelo.
Varmista, että sulakkeen toiminta-aika on alle 0,4 sekuntia. Toiminta-ajan on sovittava käytettyyn sulaketyyppiin sekä syöttöpiirin impedanssiin. Saat valmistajalta lisätietoja nopeammista sulakkeista. Valmistaja antaa suosituksia myös aR- (UL-hyväksytty, IEC 60269-4) ja gS-sulakealueista (IEC 60269-4).
6.1.6 Sulakkeen valinta, Pohjois-Amerikka
Suositeltava sulakeluokka on T (UL & CSA). Valitse sulakkeen jännitealue verkon mukaan. Noudata myös paikallisia määräyksiä, kaapelin asennusolosuhteita ja kaapelin määrityksiä. Älä käytä suositeltua suurempia sulakkeita.
Tarkista suositellut sulakkeet taulukoista kohdassa 10.3.1 Kaapeli- ja sulakekokojen luettelo.
Varmista, että sulakkeen toiminta-aika on alle 0,4 sekuntia. Toiminta-ajan on sovittava käytettyyn sulaketyyppiin sekä syöttöpiirin impedanssiin. Saat valmistajalta lisätietoja nopeammista sulakkeista. Valmistaja antaa suosituksia myös nopeista luokan J (UL & CSA ) ja aR (UL-hyväksytty) sulakealueista.
Puolijohdeoikosulkusuoja ei suojaa taajuusmuuttajan haaroituspiirejä. Haaroituspiirisuojaus on järjestettävä kansallisten sähköasennuslakien ja mahdollisten paikallisten säännösten mukaisesti. Älä käytä haaroituspiirisuojaukseen muita laitteita kuin sulakkeita.
6.1.7 Jarruvastuksen kaapelit
VACON® 100 wall-mounted drives -taajuusmuuttajissa on liittimet valinnaiselle ulkoiselle jarruvastukselle. Liittimissä on merkinnät R+ ja R- (mallissa MR4) tai DC+/R+ ja R- (malleissa MR5, MR6, MR7, MR8 ja MR9). Jarruvastuksen kaapeleille suositellut mitat ovat taulukoissa kohdassa 10.3.1 Kaapeli- ja sulakekokojen luettelo. Katso jarruvastusten arvot kohdasta 10.8.1 Jarruvastusten arvot.
HUOMAUTUS
MONIJOHDINKAAPELIEN AIHEUTTAMA SÄHKÖISKUVAARA
Monijohdinkaapeleita käytettäessä kytkemättömät johtimet voivat tahattomasti koskettaa johtavaa komponenttia.
Jos käytät monijohdinkaapelia, leikkaa ylimääräiset kytkemättömät johtimet pois.
-
Kokoluokissa MR7, MR8 ja MR9 on jarrukatkoja vain, jos niiden tyyppikoodissa on merkintä +DBIN. Kokoluokissa MR4, MR5 ja MR6 on jarrukatkoja vakiona.
HUOMAUTUS
VACON® 100 FLOW taajuusmuuttajassa ja HVAC-ohjelmistossa ei ole dynaamista jarrutusta tai jarruvastustoimintoja.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 33
A
C
B
e30bg079.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
6.2 EMC-vaatimusten mukainen asennus
Katso lisätiedot kaapelivalinnoista eri EMC-tasoille kohdasta table 14.
Jotta EMC-tasoa koskevat vaatimukset täyttyvät, käytä läpivientisuojusta, kun asennat moottorikaapelin molempiin päihin. EMC-tasolla C2 moottorikaapelin suojavaipalla on oltava 360 asteen maadoitus, jossa on läpivientisuojukset moottoripäässä.
Taulukko
Kaapeli‐ tyyppi
Moottori­kaapeli
Virtakaa­peli
Ohjaus­kaapeli
1
1. ympäristö
2
2. ympäristö
14: Kaapelisuositukset
Luokan C2
(1)
Symmetrinen verkkokaapeli, jossa on tiivis, pie-
Luokan C3
Symmetrinen verkkokaapeli, jossa on konsentrinen suojajohdin.
(2)
Luokka C4
(2)
ni-impedanssinen suojavaippa.
Kaapeli määritetylle verkkojännitteelle.
Kaapeli määritetylle verkkojännitteelle.
On suositeltavaa käyttää MCMK-kaapelia. Katso kohta illustration 9. On suositeltavaa käyttää MCCMK- tai EMCMK­kaapelia. Katso kohta
illustration 9.
Suositeltu kaapelin siirtoimpedanssi (1–30 MHz) on enintään 100 mΩ/m.
Verkkokaapeli kiinteään asennukseen.
Kaapeli määritetylle verkkojännitteelle.
Häiriösuojatun kaapelin käyttäminen ei ole välttämätöntä.
On suositeltavaa käyttää MCMK-kaapelia.
Suojattu kaapeli, joka on varustettu tiiviillä, pieni-impedanssisella suojavaipalla, esimerkiksi JAMAK- tai SAB/ÖZCuY-O­kaapeli.
EMC-suojaustasojen määritykset, ks. IEC/EN 61800-3 + A1.
A PE-johdin ja suojavaippa
C Suojavaippa
Kuva 9: PE-johtimilla varustetut kaapelit
B PE-johtimet
34 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Noudata EMC-standardien vaatimuksia käyttämällä kytkentätaajuuksien oletusarvoja kaikkien kokoluokkien yhteydessä.
Jos olet asentanut suojakytkimen, varmista, että EMC-suojaus jatkuu kaapeleiden alusta loppuun.
Sähköasennus
Taajuusmuuttajan on noudatettava standardia IEC 61000-3-12. Sen vuoksi oikosulkutehon SSC on oltava vähintään 120 R virtalähteen ja julkisen verkon liittymässä. Varmista, että kytket taajuusmuuttajan ja moottorin verkkoon vähintään 120 R oikosulkuteholla. Ota tarvittaessa yhteyttä sähköverkko-operaattoriisi.
käyttäjän
SCE
:n SSC-
SCE
6.2.1 Kulmista maadoitetun verkon asentaminen
Maadoitus kulmista on sallittua seuraavissa olosuhteissa:
Kokoluokat MR4MR6, kun verkkojännite on 208–240 V, 2 000 metriin saakka
Kokoluokat MR7MR9, kun teho on 75–310 A ja verkkojännite 208–240 V Kokoluokat MR7MR9, kun teho on 72–385 A ja verkkojännite 380–500 V
Maadoitus kulmista ei ole sallittua seuraavissa olosuhteissa:
Kokoluokat MR4MR6, kun teho on 3,4–61 A ja verkkojännite 380–500 V
Taajuusmuuttajat, joiden verkkojännite on 525–600 V tai 525–690 V
Kulmista maadoitusta käytettäessä taajuusmuuttajan EMC-suojaustason on oltava C4. Muuta EMC-suojaustaso tasolta C2 tai C3 tasolle C4 noudattamalla ohjeita kohdassa
6.6 Asennus IT-järjestelmään.
6.3 Maadoitus
Maadoita taajuusmuuttaja sovellettavien standardien ja direktiivien mukaisesti.
HUOMAUTUS
RIITTÄMÄTTÖMÄN MAADOITUKSEN AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Jos maadoitusjohdinta ei käytetä, taajuusmuuttaja saattaa vahingoittua.
Varmista, että taajuusmuuttaja on aina maadoitettu maadoitusjohtimella maadoitusliittimeen, joka merkitään symbolilla
-
PE.
VAROITUS
VUOTOVIRRAN VAARA
Vuotovirta ylittää 3,5 mA. Jos taajuusmuuttajaa ei maadoiteta asianmukaisesti, seurauksena voi olla kuolema tai vakava vamma.
Anna valtuutetun sähköasentajan varmistaa laitteiston asianmukainen maadoitus.
-
Standardin EN 61800-5-1 mukaisesti vähintään yhden seuraavista ehdoista tulee täyttyä suojavirtapiirissä:
Liitännän on oltava kiinteä.
Suojamaadoitusjohtimen poikkipinta-alan on oltava vähintään 10 mm2 Cu tai 16 mm2 Al. TAI
Verkkovirta on katkaistava automaattisesti, jos suojamaadoitusjohdin katkeaa. TAI
Laitteessa on oltava riviliitin toiselle suojamaadoitusjohtimelle, jonka poikkipinta-ala on sama kuin ensimmäisessä suojamaadoitusjohtimessa.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 35
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Vaihejohtimien poikkipinta-ala (S) [mm2] Kyseisen suojamaadoitusjohtimen vähimmäispoikkipinta-ala [mm2]
S ≤ 16 S
16 < S ≤ 35 16
35 < S S/2
Taulukon arvot ovat kelvollisia ainoastaan, jos suojamaadoitusjohdin on valmistettu samasta metallista kuin vaihejohtimet. Jos niin ei ole, suojamaadoitusjohtimen poikkipinta-ala tulee määrittää tavalla, jonka seurauksena syntyy samansuuruinen konduktanssi kuin tätä taulukkoa sovellettaessa.
Jokaisen sellaisen suojamaadoitusjohtimen, joka ei sisälly verkkokaapeliin tai kaapelikoteloon, on joka tapauksessa oltava poikkipinta­alaltaan vähintään
2,5 mm2, jos mekaaninen suojaus on olemassa ja
4 mm2, jos mekaanista suojausta ei ole. Jos laite on kaapelilla kytkettävä, varmista, että jännityksen poistomekanismin pettäessä suojamaadoitusjohdin on viimeinen irtoava johdin.
Noudata aina paikallisia suojamaadoitusjohtimen vähimmäiskokoa koskevia määräyksiä.
Sähköasennus
HUOMAUTUS
VIKAVIRTASUOJIEN TOIMINTAHÄIRIÖ
Koska taajuusmuuttajassa on suuria kapasitiivisia virtoja, vikavirtasuojat eivät välttämättä toimi oikein.
HUOMAUTUS
JÄNNITEKOESTUKSET
Jännitekoestuksien tekeminen voi vahingoittaa taajuusmuuttajaa.
Älä tee minkäänlaisia jännitekoestuksia taajuusmuuttajaan. Valmistaja on jo suorittanut testit.
-
VAROITUS
PE-JOHTIMEN AIHEUTTAMA SÄHKÖISKUVAARA
Taajuusmuuttaja voi aiheuttaa DC-virran suojamaadoitusjohtimeen. Jos käytössä ei ole tyypin B vikavirtasuojakytkimellä (RCD) tai vikavirtasuojavalvonnalla (RCM) varustettua laitetta, RCD ei välttämättä tarjoa riittävää suojaa, mikä voi johtaa kuolemaan tai vakavaan vammautumiseen.
Käytä B-tyypin RCD- tai RCM-laitetta taajuusmuuttajan virtapuolella.
-
6.4 Liitinten sijainnin määrittäminen
6.4.1 Liitinten sijainnin määrittäminen, MR4–MR7
Context:
Noudata näitä ohjeita, kun avaat taajuusmuuttajan esimerkiksi kaapelien asennusta varten.
36 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
M4x55
e30bh222.10
M4x8
e30bh223.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

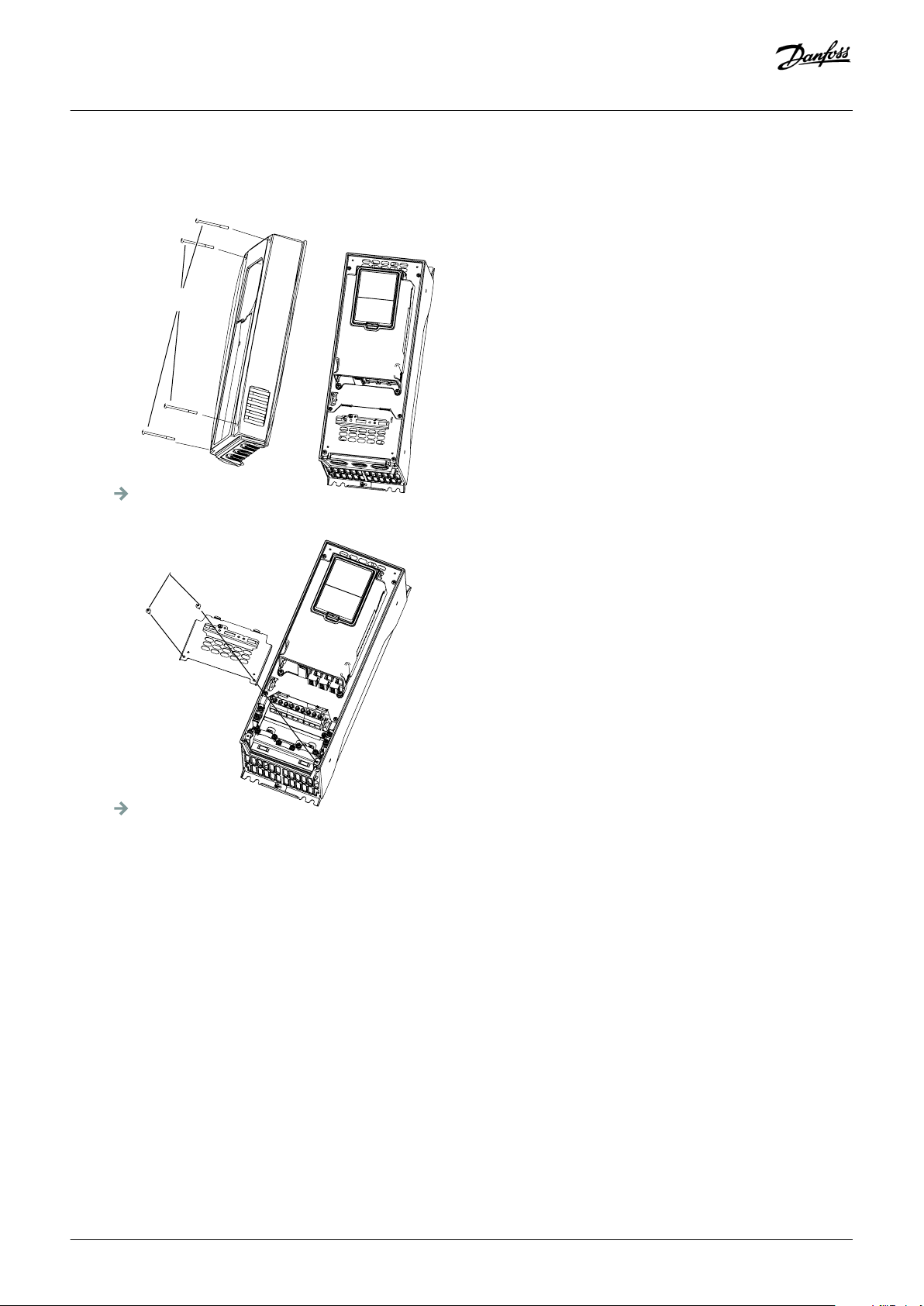

Toimenpide
1. Avaa taajuusmuuttajan kansi.
2. Irrota kytkentätilan kaapelikannen ruuvit. Poista kaapelikansi. Älä aukaise teho-osan kantta.
Sähköasennus
3. Paikanna liittimet.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 37
A B C
e30bh286.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
A Verkkoliittimet
C Moottoriliittimet
Kuva 10: Liitinten sijainnin paikannus, MR4MR7
B Jarruvastusliittimet
6.4.2 Liitinten sijainnin määrittäminen, MR8
Context:
Noudata näitä ohjeita, kun avaat taajuusmuuttajan esimerkiksi kaapelien asennusta varten.
38 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bh251.10
M4x8
e30bh252.10
M4x8
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

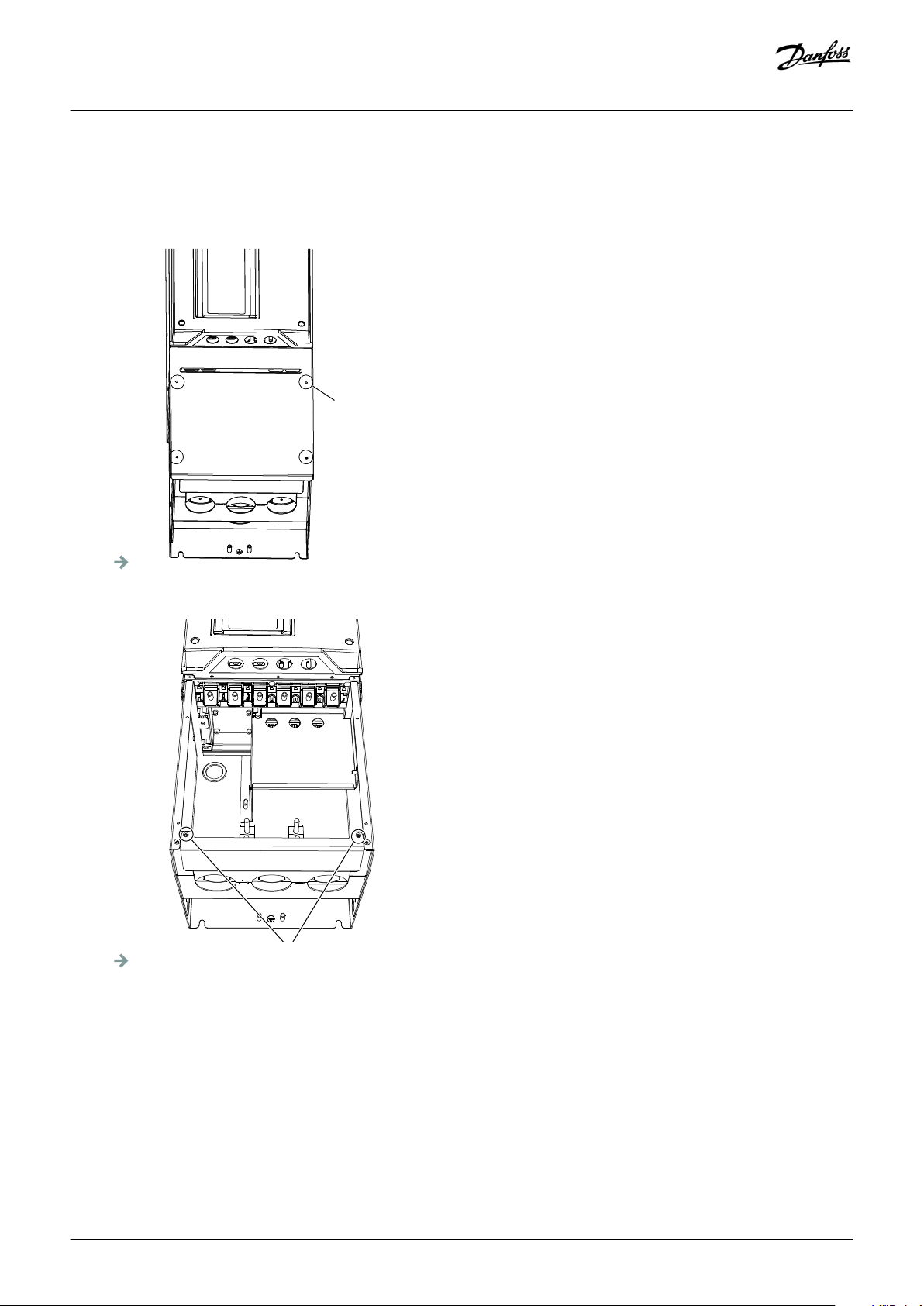

Toimenpide
1. Avaa taajuusmuuttajan kansi.
2. Poista kaapelikansi.
Sähköasennus

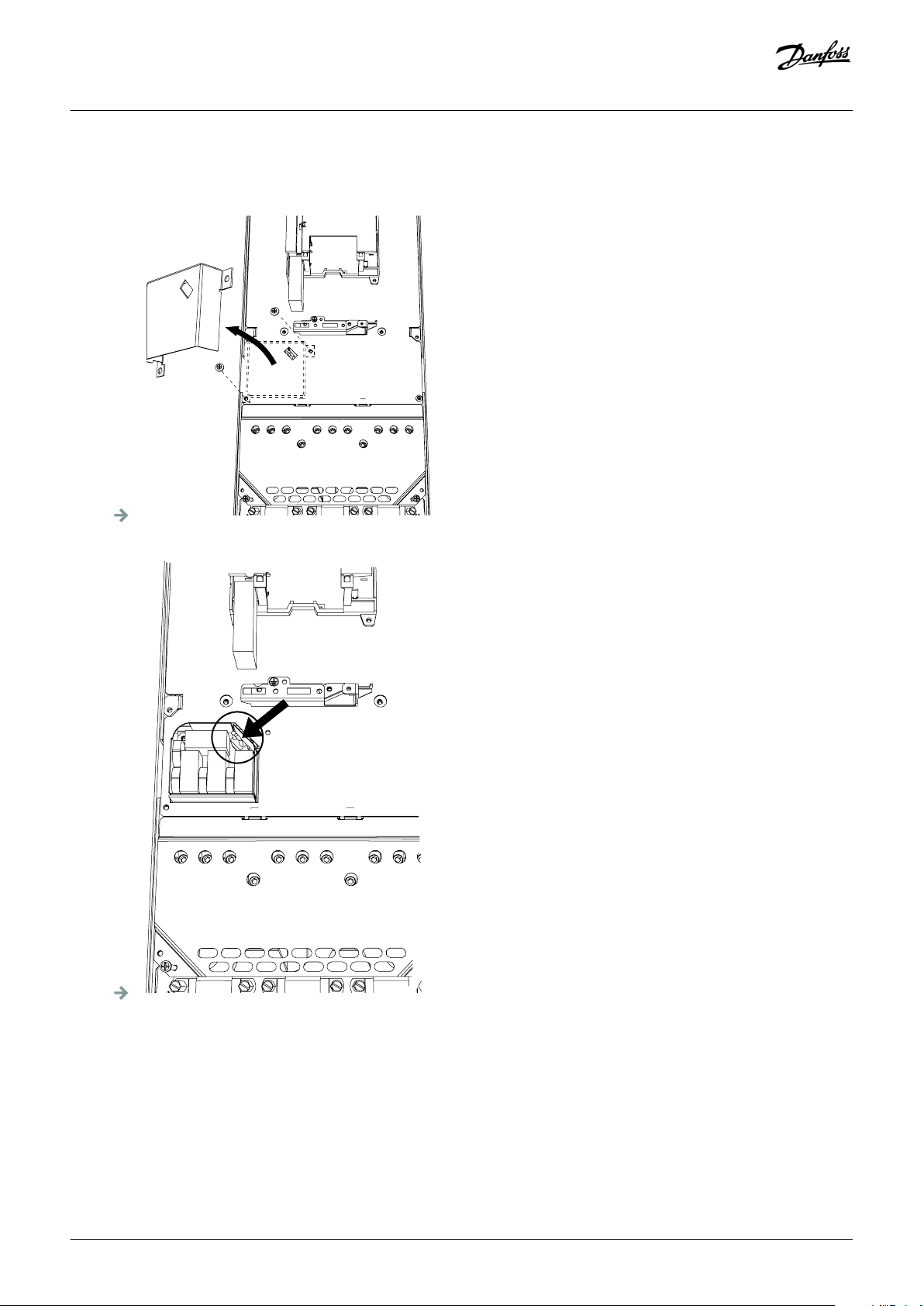

3. Irrota kaapelinsyöttölevy.
4. Irrota EMC-suojalevy.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 39
M5
M4x8
A
e30bh253.10
L1
U V W
L2 L3 DC-
DC+
R+
R-
e30bh254.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
A Siipimutteri
Sähköasennus
Kuva 11: EMC-suojalevyn irrottaminen, MR8.
5. Paikanna moottoriliittimet. Liittimet ovat eri paikassa kuin yleensä (erityisesti MR8-mallissa).
6.4.3 Liitinten sijainnin määrittäminen, MR9
Context:
Noudata näitä ohjeita, kun avaat taajuusmuuttajan esimerkiksi kaapelien asennusta varten.
40 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
M4x10
e30bh244.10
M4x8
e30bh245.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

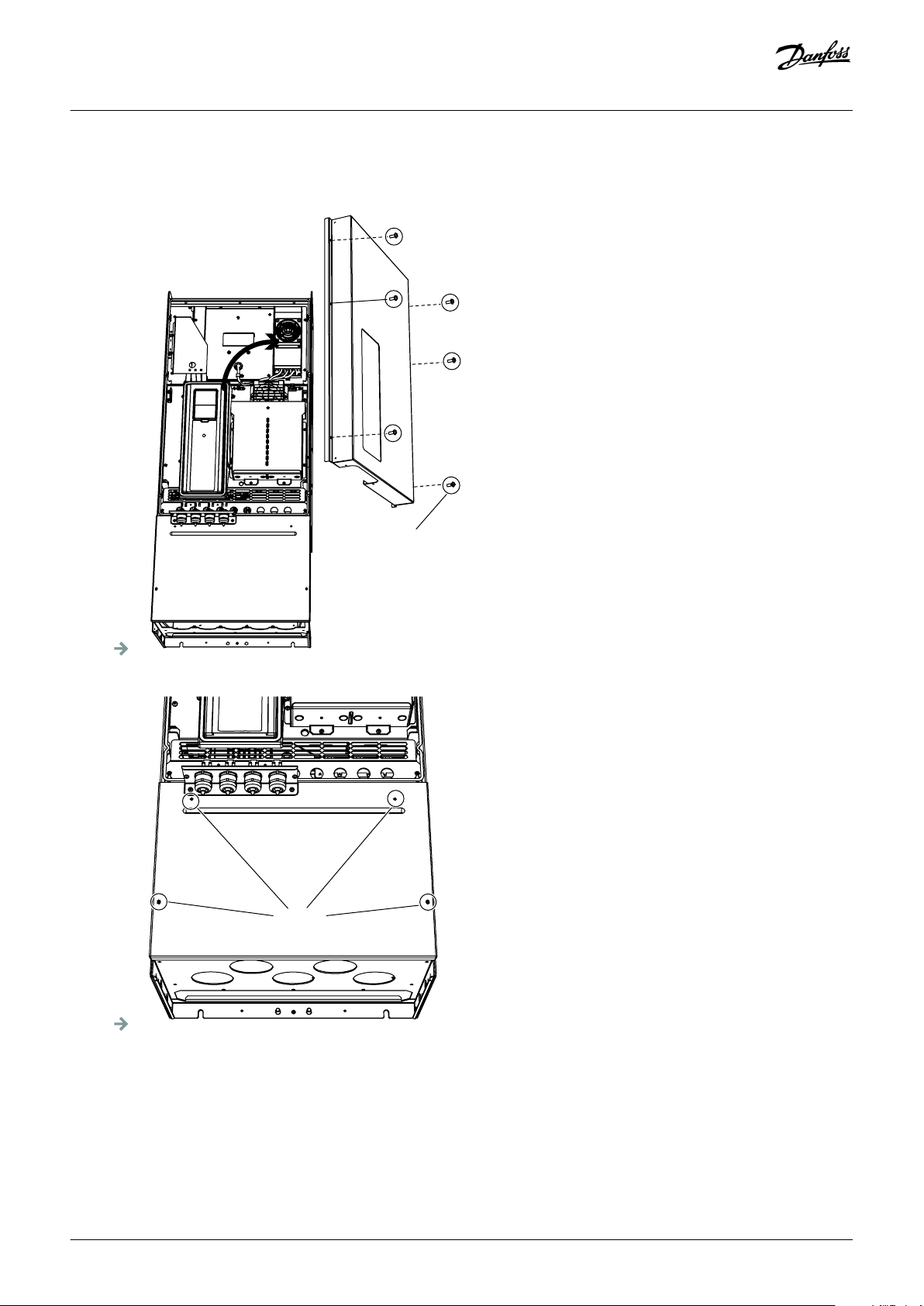

Toimenpide
1. Avaa taajuusmuuttajan kansi.
Sähköasennus
2. Poista kaapelikansi.
3. Irrota kaapelinsyöttölevy.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 41
e30bh246.10
M5x10
e30bh247.10
M4x8
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
4. Löysää ruuveja ja irrota tiivistelevy.
Sähköasennus
5. Irrota EMC-suojalevy.
42 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bh248.10
L1
U V W
L2
L3 DC-
DC+
R+
R-
e30bh249.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
6. Paikanna moottoriliittimet. Liittimet ovat eri paikassa kuin yleensä (erityisesti MR8-mallissa).
Sähköasennus
6.5 Kaapelien asennus
6.5.1 Kaapeliasennuksen lisätiedot

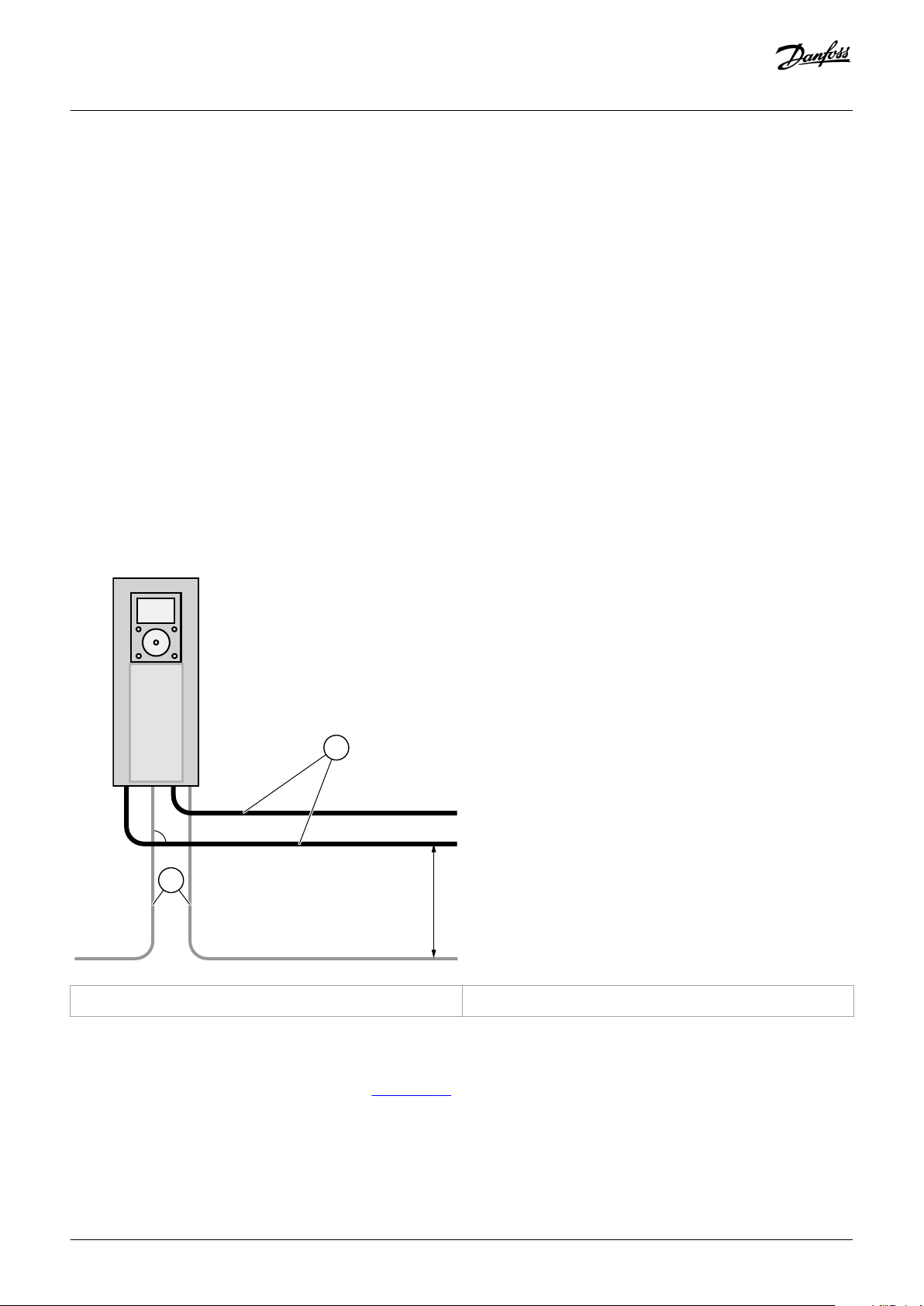

Varmista ennen aloittamista, ettei mikään taajuusmuuttajan komponenteista ole jännitteinen. Lue huolellisesti varoitukset turvallisuutta käsittelevästä kappaleesta.
Varmista, että moottorikaapelit ovat riittävän etäällä muista kaapeleista.
Jos moottorikaapelin täytyy kulkea ristiin muiden kaapelien kanssa, sen täytyy olla 90 asteen kulmassa niihin nähden.
Jos mahdollista, vältä moottorikaapelien sijoittamista pitkiin samansuuntaisiin linjoihin muiden kaapeleiden kanssa.
Jos moottorikaapelit ovat samansuuntaisia muiden kaapelien kanssa, noudata vähimmäisetäisyyksiä (katso
Minimietäisyydet ovat voimassa myös moottorikaapeleiden ja muiden järjestelmien signaalikaapeleiden välillä.
Suojattujen moottorikaapelien enimmäispituudet ovat 100 m / 328 ft (MR4), 150 m / 492 ft (MR5 ja MR6) ja 200 m / 656 ft (MR7, MR8 ja MR9).
Jos kaapelin eristysvastusmittaukset ovat tarpeen, ks.
Taulukko
15: Kaapelien välinen vähimmäisetäisyys
8.3 Kaapeloinnin ja moottorin eristyksen mittaaminen.
Kaapelien välimatka, [m] Suojatun kaapelin pituus [m] Kaapelien välimatka, [ft] Suojatun kaapelin pituus [ft]
0.3 ≤ 50 1.0 ≤ 164.0
1.0 ≤ 300 3.3 ≤ 656.1
table 15).
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 43
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
6.5.2 Kaapelien asentaminen, MR4–MR7
Context:
Asenna kaapelit tarvikkeineen näitä ohjeita noudattaen. Tietoja kaapelien asentamisesta UL-määräysten mukaisesti on luvussa 6.1.2
Kaapelien asennusta koskevat UL-määräykset.
Prerequisites:
Varmista, että toimitus sisältää kaikki tarvittavat osat. Asennusta varten tarvitaan varustelaukun sisältö, katso
Avaa kannet noudattamalla ohjeita, jotka on annettu kohdassa 6.4.1 Liitinten sijainnin määrittäminen, MR4–MR7.
4.2 Tarvikkeet.
44 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A B C
e30bh224.10
e30bg086.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Toimenpide
1. Kuori moottori-, verkkovirta- ja jarruvastuskaapelit. Katso kohta 10.4 Kaapelin kuorimispituudet.
VACON® 100 FLOW taajuusmuuttajassa ja HVAC-ohjelmistossa ei ole dynaamista jarrutusta tai jarruvastustoimintoja.
2. Aseta läpivientisuojukset kaapelinsyöttölevyn aukkoihin. Osat ovat mukana pakkauksessa.
3. Vie kaapelit kaapelinsyöttölevyn aukkoihin.
4. Leikkaa läpivientisuojukset auki, jotta voit kuljettaa kaapelit niiden läpi. A Älä leikkaa suojuksiin suurempia aukkoja kuin käytettäviä kaapeleita varten tarvitaan. B Jos suojukset taittuvat kaapelia asetettaessa, suorista suojus vetämällä kaapelia taaksepäin.
Sähköasennus
A Verkkokaapeli
B Jarrukaapeli
C Moottorikaapeli
Kuva 12: Kaapelien asennus suojusten läpi
5. IP54-suojausluokassa läpiviennin ja kaapelin liitännän on oltava tiivis. Vedä sen vuoksi kaapelin ensimmäinen osa suoraan ulos
läpiviennistä niin, että se pysyy suorassa. Jos tämä ei ole mahdollista, tiivistä liitäntä eristysteipillä tai nippusiteellä.
6. Poista kaapelin suojavaipan maadoituspuristimien ruuvit sekä maadoitusjohtimen maadoituspuristimien ruuvit. Kiristysmomentti on 2,2 Nm.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 45
M4x16
(2.2 Nm)
e30bh225.10
e30bh226.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
7. Aseta kaapelinsyöttölevy kaapelin kanssa taajuusmuuttajan rungon uraan.
8. Kytke kaapelit. Katso oikeat kiristysmomentit kohdasta 10.5 Liitinten kiristysmomentit. A Paljasta kaikkien kolmen kaapelin suojavaippa, jotta saat tehtyä 360 asteen liitännän suojavaipan maadoituspuristimien kanssa. B Kytke verkkokaapelin ja moottorikaapelin vaihejohtimet sekä jarruvastuksen kaapelin johtimet oikeisiin liittimiin. C Kiinnitä kunkin kaapelin maadoitusjohdin maadoitusliittimeen maadoituspuristimella. D Varmista, että ulkoinen maadoitusjohdin on kytketty maadoituskiskoon. Katso kohta 6.3 Maadoitus.
46 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
C
D
F
C
B
A
e30bh227.10
E
e30bh228.10
= M5; 2 Nm
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
A Kaapelin suojavaipan maadoituspuristin
C Maadoitusliitin
E Jarruvastuksen kaapeli
Kuva 13: Kuorittujen kaapelien kytkeminen
B Liittimet
D Verkkokaapeli
F Moottorikaapeli
9. Varmista, että maadoitusjohdin on kytketty moottoriin ja liittimiin, joissa on merkki PE. A Jotta standardin EN 61800-5-1 vaatimukset täyttyvät, noudata kohdassa 6.3 Maadoitus annettuja ohjeita. B Jos tarvitaan kaksinkertaista maadoitusta, käytä taajuusmuuttajan alla olevaa maadoitusliitintä. Käytä M5-ruuvia ja kiristä se 2,0
newtonmetriin (17,7 lb-in.)

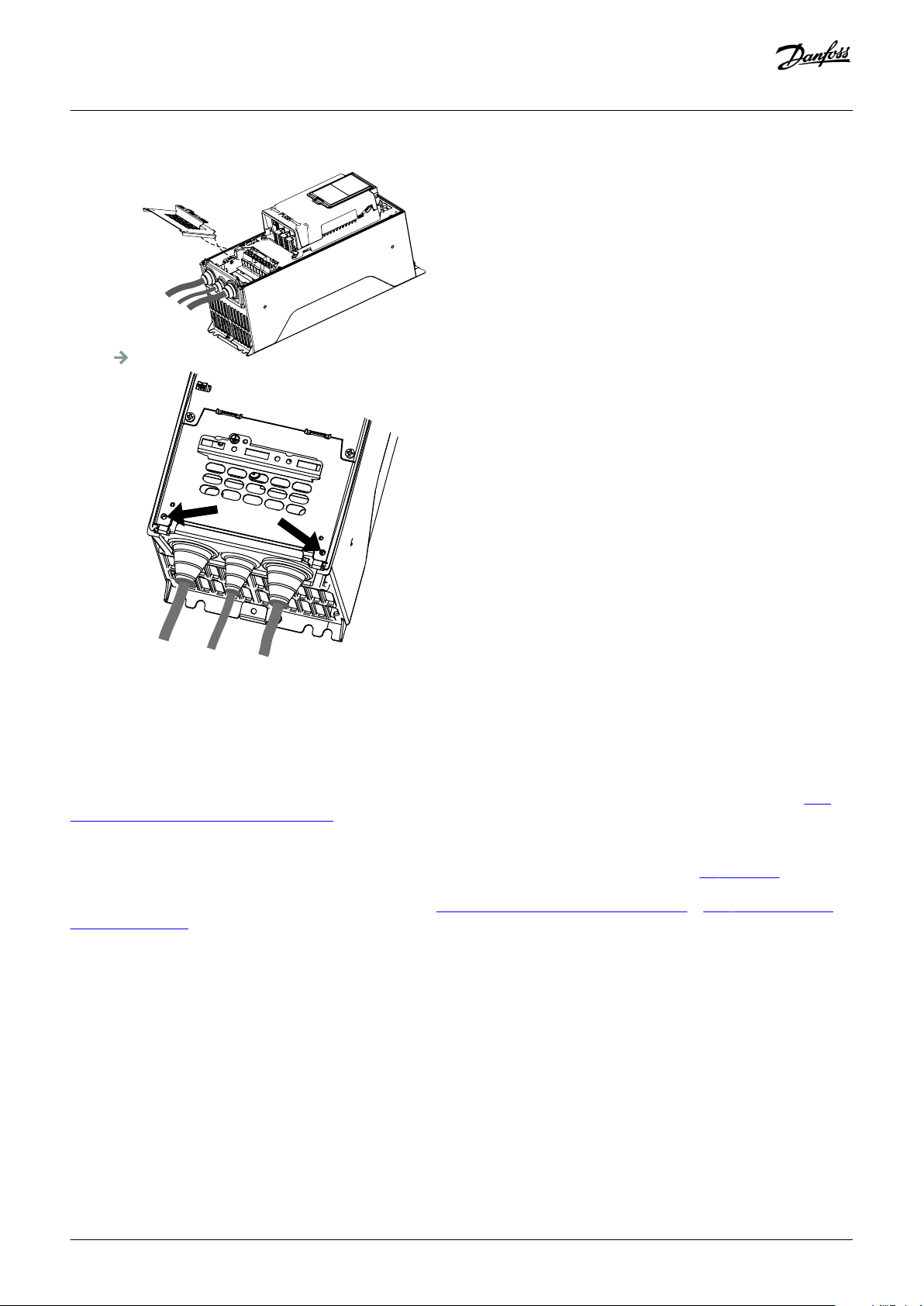

10. Kiinnitä kaapelikansi takaisin paikalleen.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 47
e30bh229.10
e30bh230.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
11. Sulje taajuusmuuttajan kansi.
6.5.3 Kaapelien asentaminen, MR8–MR9
Context:
Asenna kaapelit tarvikkeineen näitä ohjeita noudattaen. Tietoja kaapelien asentamisesta UL-määräysten mukaisesti on luvussa 6.1.2
Kaapelien asennusta koskevat UL-määräykset.
Prerequisites:
Varmista, että toimitus sisältää kaikki tarvittavat osat. Asennusta varten tarvitaan varustelaukun sisältö, katso
Avaa kannet noudattamalla ohjeita, jotka on annettu kohdassa 6.4.2 Liitinten sijainnin määrittäminen, MR8 ja 6.4.3 Liitinten sijainnin
määrittäminen, MR9.
4.2 Tarvikkeet.
48 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bh277.10
e30bh278.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Toimenpide
1. Kuori moottori-, verkkovirta- ja jarruvastuskaapelit. Katso kohta 10.4 Kaapelin kuorimispituudet.
VACON® 100 FLOW taajuusmuuttajassa ja HVAC-ohjelmistossa ei ole dynaamista jarrutusta tai jarruvastustoimintoja.

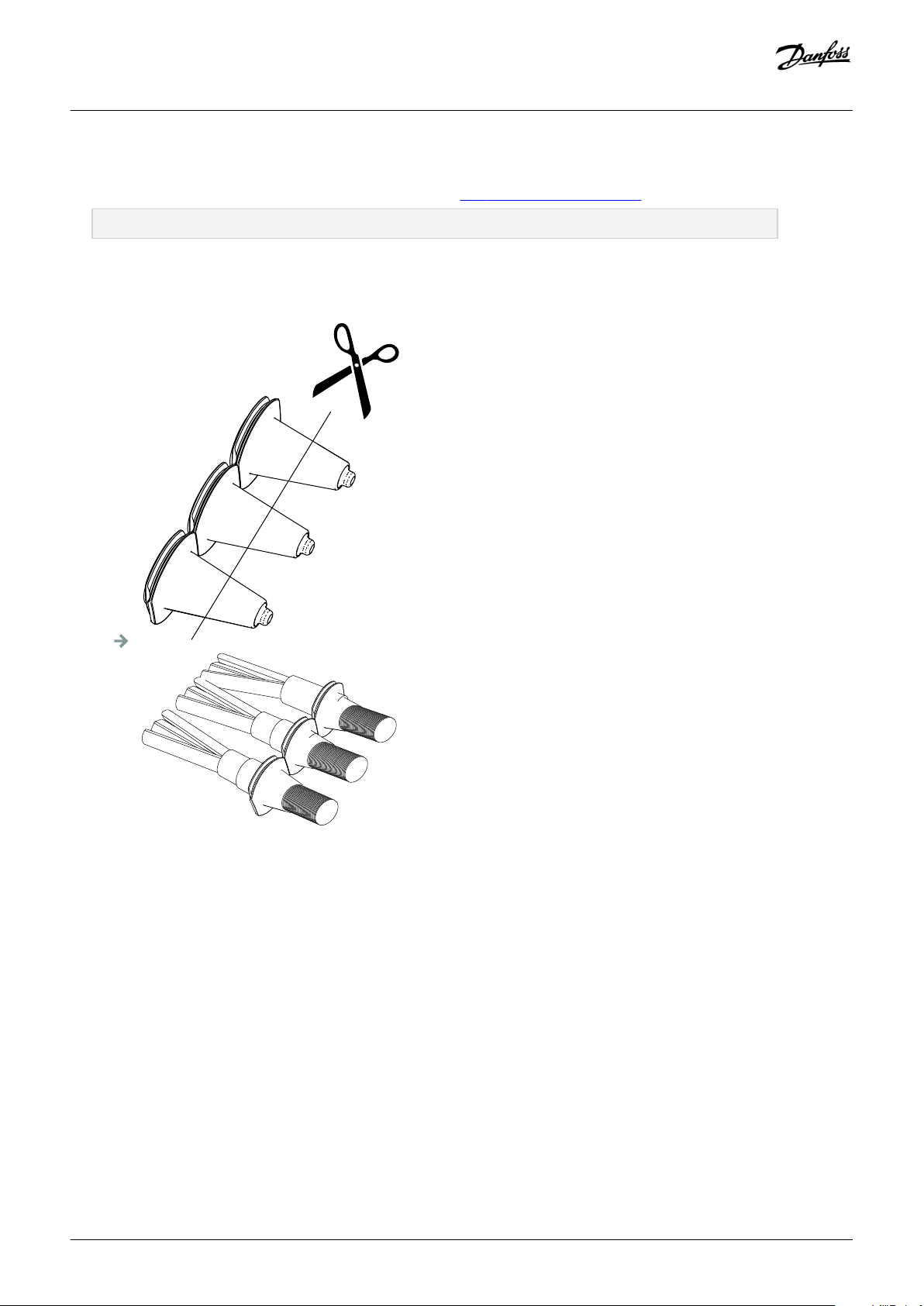

2. Leikkaa läpivientisuojukset auki, jotta voit kuljettaa kaapelit niiden läpi. A Älä leikkaa suojuksiin suurempia aukkoja kuin käytettäviä kaapeleita varten tarvitaan. B Jos suojukset taittuvat kaapelia asetettaessa, suorista suojus vetämällä kaapelia taaksepäin.
Sähköasennus
3. Kiinnitä läpivientisuojus ja kaapeli niin, että taajuusmuuttajan runko menee läpivientisuojuksen uraan. A IP54-kotelointiluokassa (UL Type 12) läpiviennin ja kaapelin liitännän on oltava tiivis. Vedä sen vuoksi kaapelin ensimmäinen
osa suoraan ulos läpiviennistä niin, että se pysyy suorassa.
B Jos tämä ei ole mahdollista, tiivistä liitäntä eristysteipillä tai nippusiteellä.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 49
e30bh279.10
e30bh280.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

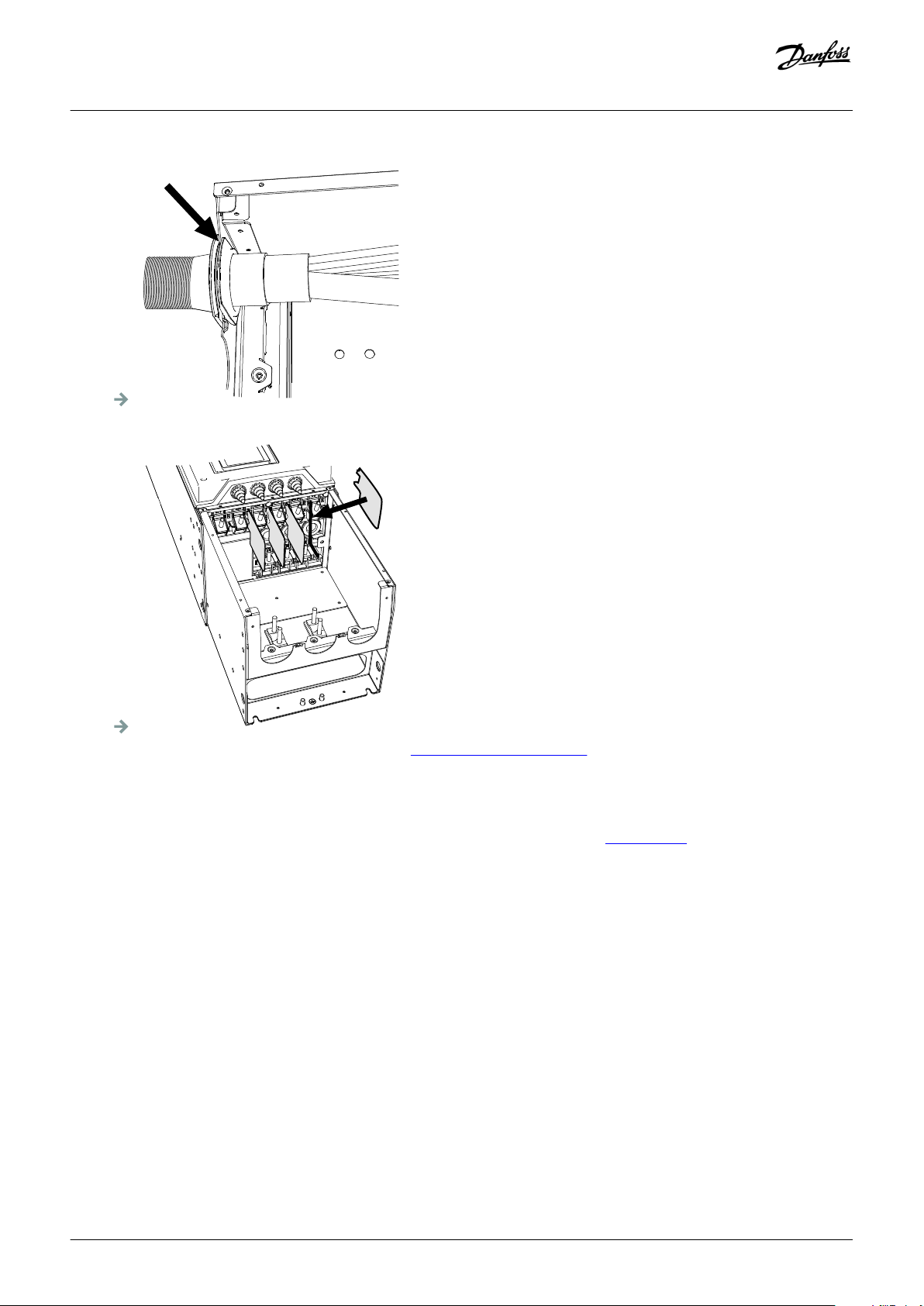

4. Jos käytät paksuja kaapeleita, aseta eristeet liittimien väliin, jotta kaapelit eivät kosketa toisiaan.
Sähköasennus
5. Kytke kaapelit. Katso oikeat kiristysmomentit kohdasta 10.5 Liitinten kiristysmomentit. A Kytke verkkokaapelin ja moottorikaapelin vaihejohtimet oikeisiin liittimiin. Jos käytät jarruvastuksen kaapelia, kytke sen
johtimet oikeisiin liittimiin.
B Kiinnitä kunkin kaapelin maadoitusjohdin maadoitusliittimeen maadoituspuristimella. C Varmista, että ulkoinen maadoitusjohdin on kytketty maadoituskiskoon. Katso kohta 6.3 Maadoitus.
50 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
e30bh255.10
A
e30bh250.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
A Maadoitusliitäntä

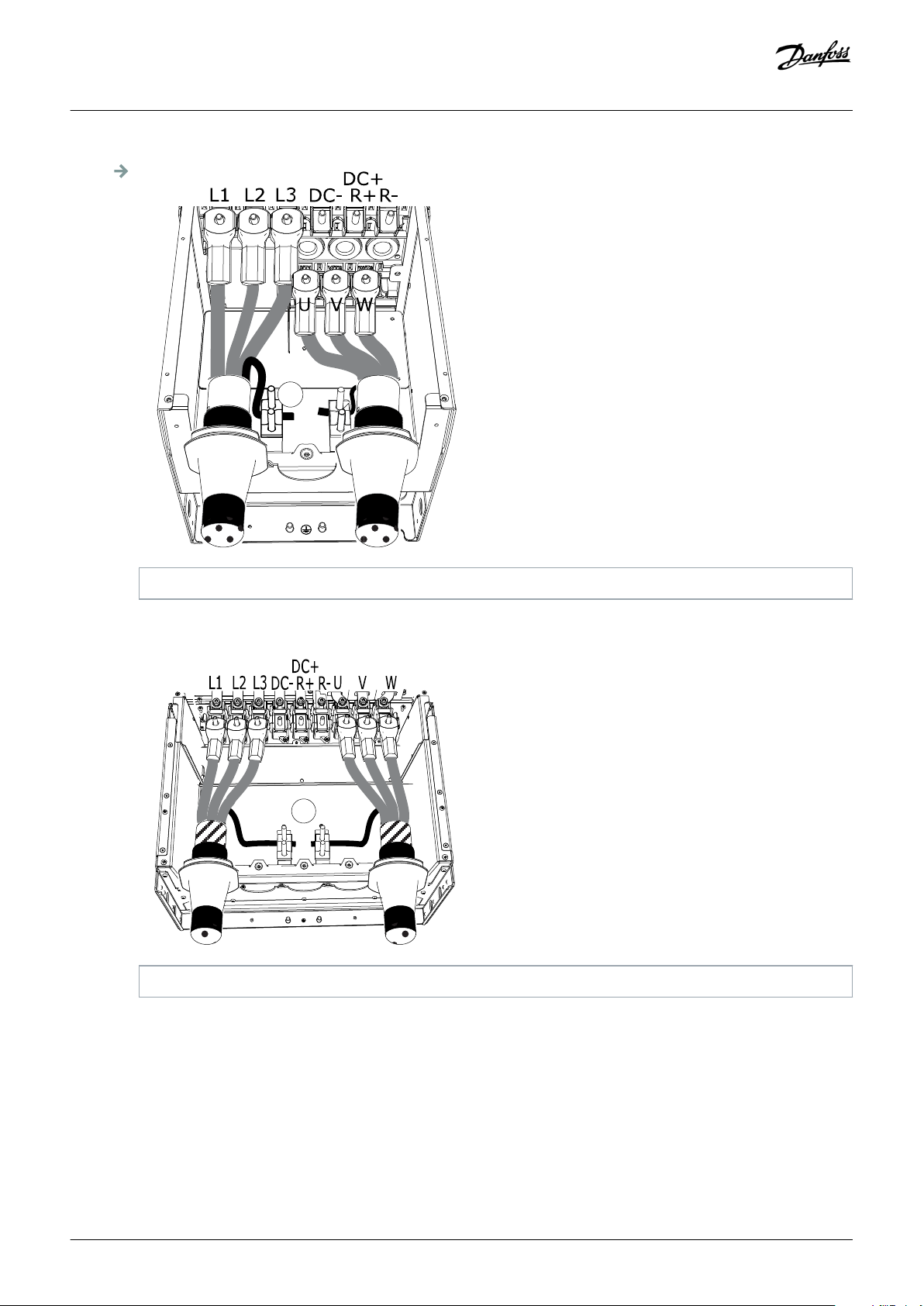

Kuva 14: Kaapelien kytkeminen, MR8
A Maadoitusliitäntä
Kuva 15: Kaapelien kytkeminen, MR9
6. Jos käytät yhdessä liittimessä useita kaapeleita, aseta kaapelikengät toistensa päälle.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 51
A
C
B
e30bh281.10
e30bh282.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus

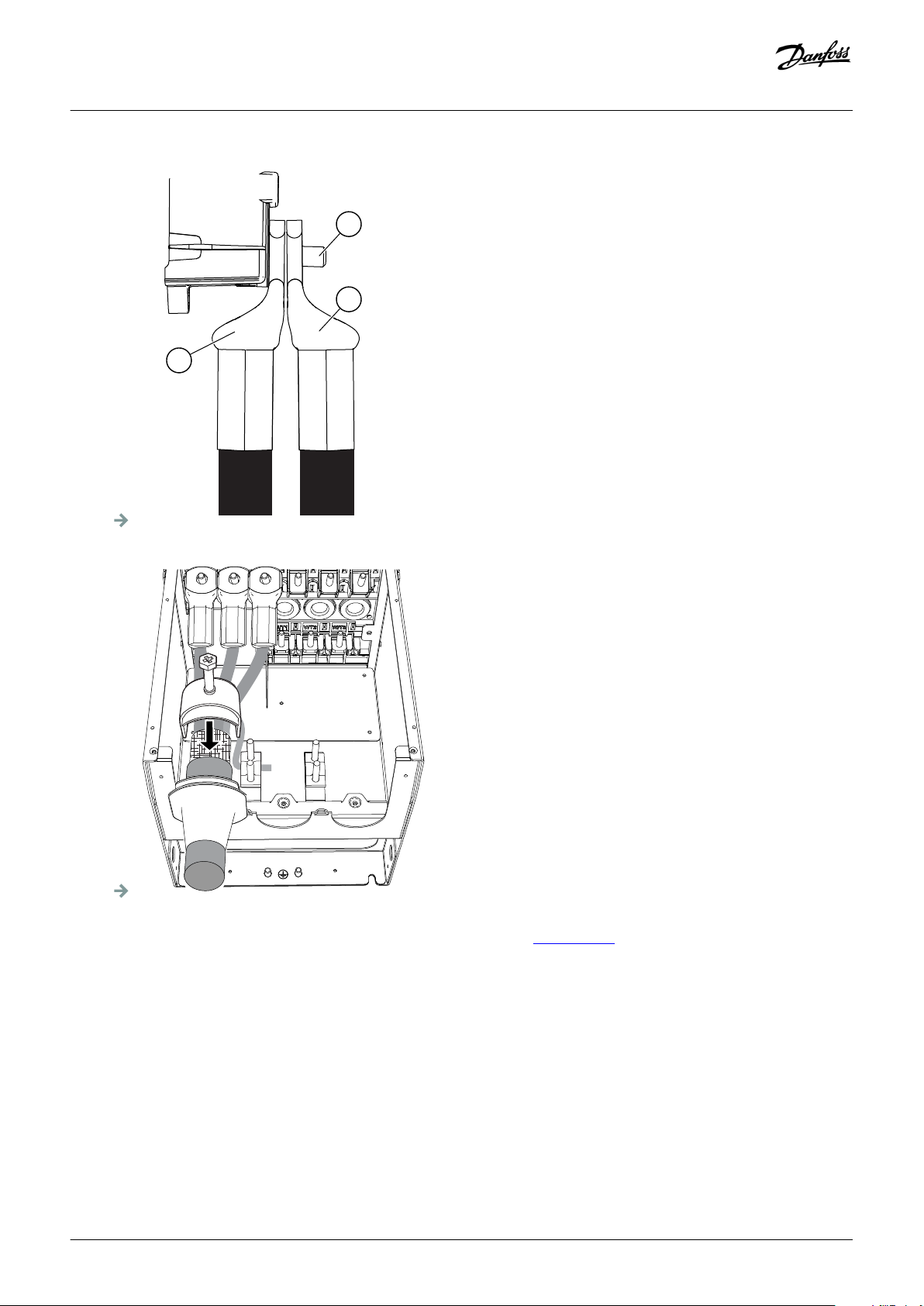

7. Paljasta kaikkien kolmen kaapelin suojavaipat, jotta voit tehdä 360 asteen liitännän kaapelin suojavaipan maadoituspuristimella.
8. Varmista, että maadoitusjohdin on kytketty moottoriin ja liittimiin, joissa on merkki PE. A Jotta standardin EN 61800-5-1 vaatimukset täyttyvät, noudata kohdassa 6.3 Maadoitus annettuja ohjeita. B Kytke suojamaadoitusjohdin yhteen ruuviliittimeen kaapelikengän ja M8-ruuvin avulla.
52 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bh285.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
9. MR8-malli: Kiinnitä EMC-suojalevy, kaapelinsyöttölevy ja kaapelikansi.
10. MR9-malli: Kiinnitä EMC-suojalevy, tiivistelevy, kaapelinsyöttölevy ja kaapelikansi.
11. Sulje taajuusmuuttajan kansi.
Sähköasennus
6.6 Asennus IT-järjestelmään
Jos sähköverkkosi on impedanssimaadoitettu (IT), taajuusmuuttajan EMC-suojaustason on oltava C4. Jos taajuusmuuttajan EMC­suojaustaso on C2 tai C3, on välttämätöntä vaihtaa se C4:ään. Tee tämä poistamalla EMC-pistikkeet.
VAROITUS
KOMPONENTTIEN AIHEUTTAMA SÄHKÖISKUVAARA
Taajuusmuuttajan komponentit ovat jännitteisiä, kun taajuusmuuttaja on kytketty verkkoon.
Älä tee muutoksia taajuusmuuttajaan sen ollessa kytkettynä verkkoon.
-
HUOMAUTUS
VIRHEELLISEN EMC-SUOJAUSTASON AIHEUTTAMAT TAAJUUSMUUTTAJAVAURIOT
Taajuusmuuttajaan kohdistuvat EMC-suojaustasovaatimukset määräytyvät asennusympäristön mukaan. Väärä EMC-taso voi vahingoittaa taajuusmuuttajaa.
Varmista ennen taajuusmuuttajan kytkemistä verkkoon, että taajuusmuuttajan EMC-suojaustaso on oikea.
-
HUOMAUTUS
IT-verkon C4-asennusta varten konfiguroitujen 600 ja 690 V:n tuotteiden maksimikytkentätaajuudeksi on oletusasetuksena rajattu 2 kHz.
6.6.1 Taajuusmuuttajan asennus IT-järjestelmään, MR4MR6
Context:
Käytä näitä ohjeita, kun muutat taajuusmuuttajan EMC-suojaustason tasolle C4.
Prerequisites:
Avaa taajuusmuuttajan kansi (koskee malleja MR4–MR6) ja irrota kaapelin suojus (koskee malleja MR4–MR5) noudattamalla ohjeita, jotka on annettu kohdassa
6.4.1 Liitinten sijainnin määrittäminen, MR4–MR7.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 53
e30bh297.10
MR4 MR5
e30bh299.10
MR6, 200–500 V
MR6, 600/690 V
e30bh301.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Toimenpide

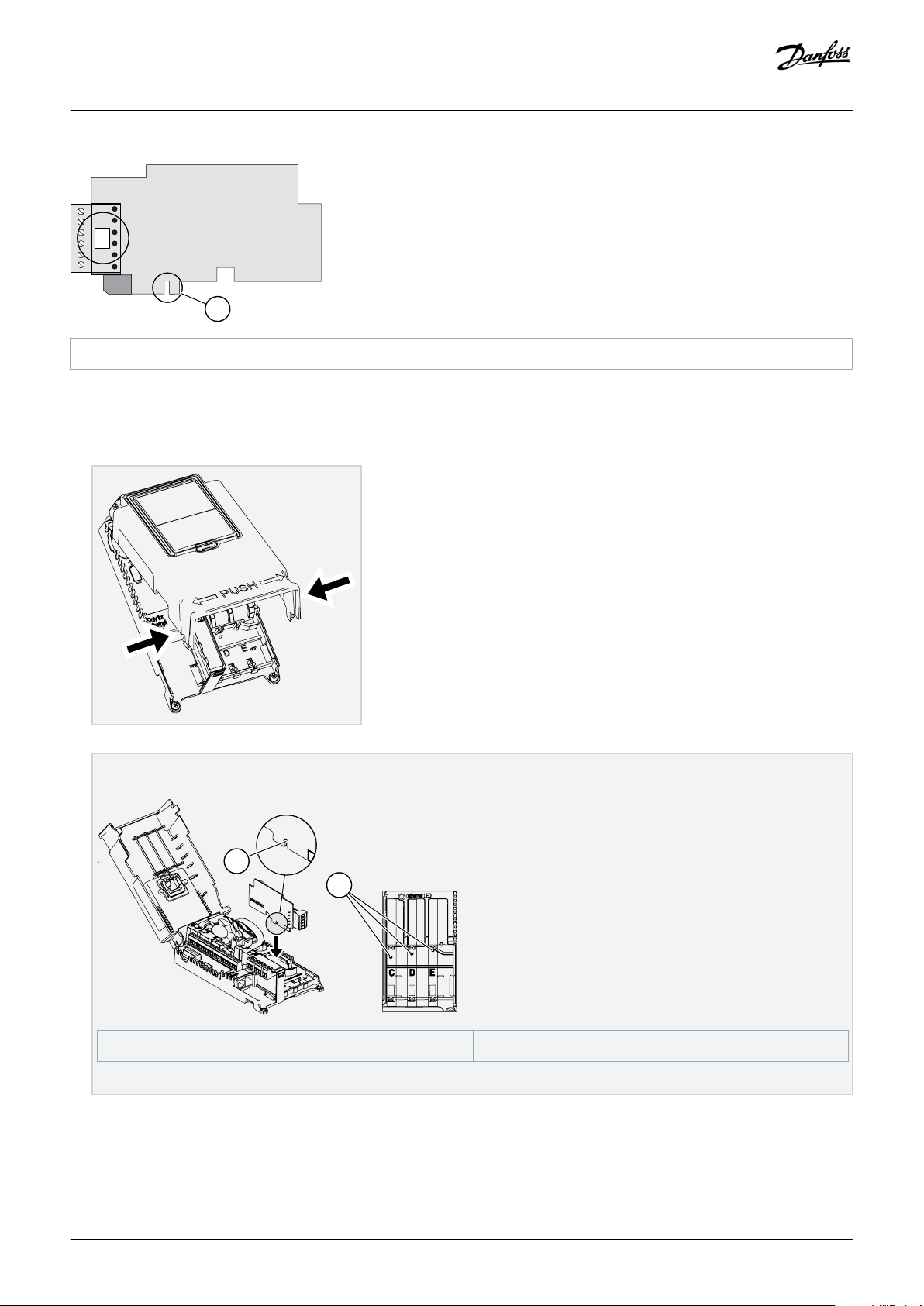

1. Etsi EMC-pistikkeet, jotka yhdistävät RFI-suodattimet maadoitukseen.
Sähköasennus
2. Irrota RFI-suodattimet maadoituksesta poistamalla EMC-pistikkeet. Vedä EMC-pistike ulos työkalun avulla.
54 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bg773.10
Product modified
Date:
Date:
Date:
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
3. Kiinnitä kaapelikansi takaisin paikalleen malleissa MR4 ja MR5.
4. Sulje taajuusmuuttajan kansi.
5. Merkitse muutoksen jälkeen "tuotetta muutettu" -merkkiin teksti "EMC-tasoa on muutettu" sekä muutospäivä. Jos merkkiä ei ole
vielä kiinnitetty, kiinnitä se taajuusmuuttajaan tyyppikilven lähelle.
6.6.2 Taajuusmuuttajan asennus IT-järjestelmään, MR7
Context:
Käytä näitä ohjeita, kun muutat taajuusmuuttajan EMC-suojaustason tasolle C4.
Prerequisites:
Avaa taajuusmuuttajan kansi ja irrota kaapelin suojus (koskee malleja 600/690 V) noudattamalla ohjeita, jotka on annettu kohdassa
6.4.1 Liitinten sijainnin määrittäminen, MR4–MR7.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 55
e30bh302.10
e30bh303.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

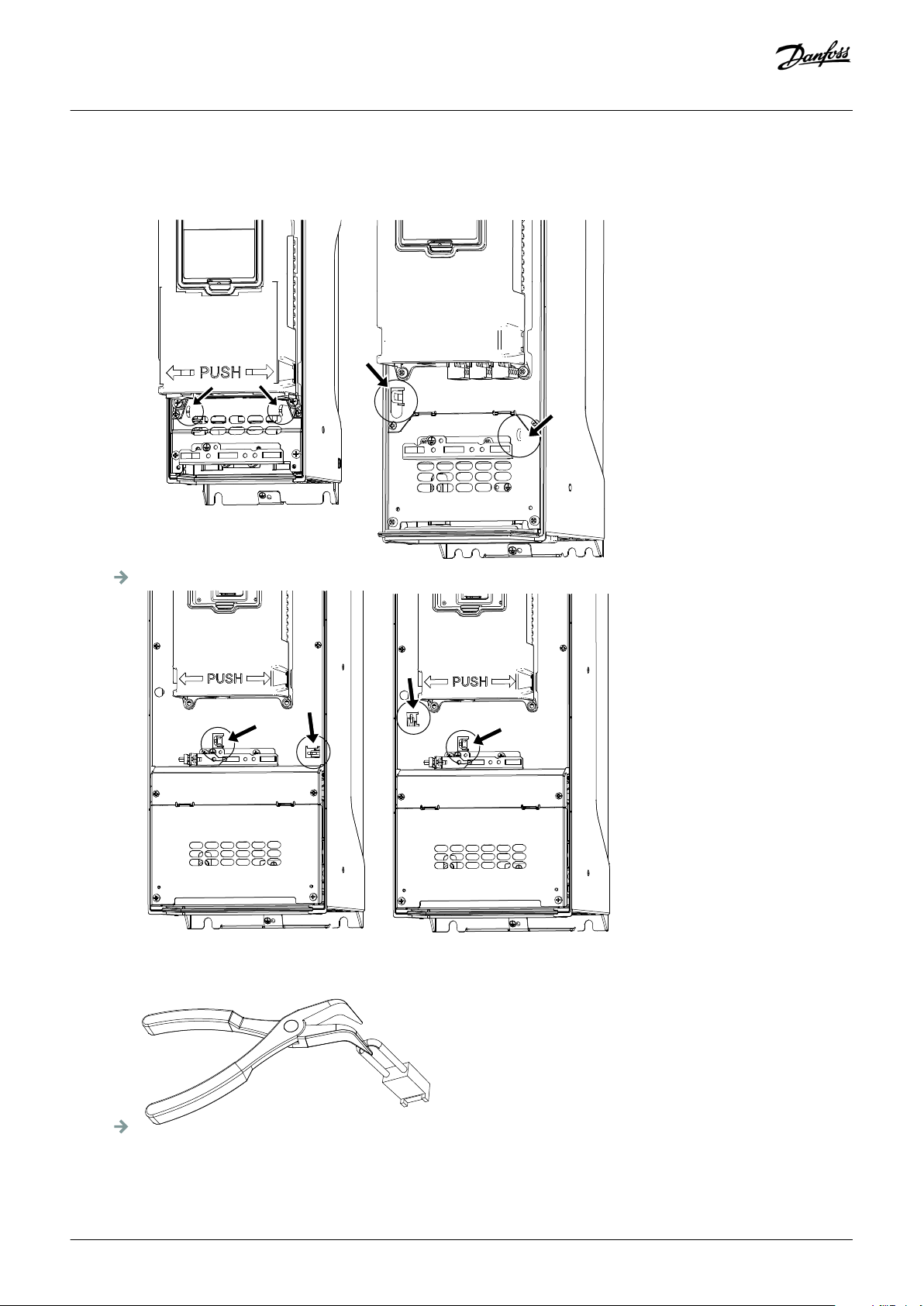

Menettely 200–500 V:n malleille
1. Etsi EMC-laatikko. Pääset käsiksi EMC-pistikkeeseen irrottamalla EMC-laatikon kannen.
2. Irrota EMC-pistike. Kiinnitä EMC-laatikon kansi takaisin paikalleen.
Sähköasennus
3. Etsi liittimien R- ja U välissä oleva maadoituskisko ja poista se rungosta irrottamalla M4-ruuvi.
56 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
L1
L2 L3
DC-
R-
DC+
R+
U
V
W
T1
T2 T3
e30bh304.10
e30bg773.10
Product modified
Date:
Date:
Date:
e30bh306.10
e30bg773.10
Product modified
Date:
Date:
Date:
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
4. Sulje taajuusmuuttajan kansi.
5. Merkitse muutoksen jälkeen "tuotetta muutettu" -merkkiin teksti "EMC-tasoa on muutettu" sekä muutospäivä. Jos merkkiä ei ole
vielä kiinnitetty, kiinnitä se taajuusmuuttajaan tyyppikilven lähelle.
Menettely 600/690 V:n malleille
1. Irrota EMC-pistike.
2. Kiinnitä kaapelikansi.
3. Sulje taajuusmuuttajan kansi.
4. Merkitse muutoksen jälkeen "tuotetta muutettu" -merkkiin teksti "EMC-tasoa on muutettu" sekä muutospäivä. Jos merkkiä ei ole
vielä kiinnitetty, kiinnitä se taajuusmuuttajaan tyyppikilven lähelle.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 57
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
6.6.3 Taajuusmuuttajan asennus IT-järjestelmään, MR8
Context:
Käytä näitä ohjeita, kun muutat taajuusmuuttajan EMC-suojaustason tasolle C4.
Prerequisites:
Avaa taajuusmuuttajan kansi ja irrota kaapelin suojus noudattamalla ohjeita, jotka on annettu kohdassa
määrittäminen, MR8.
Sähköasennus
6.4.2 Liitinten sijainnin
58 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
e30bh307.10
A
B
e30bh308.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Toimenpide
1. Etsi EMC-laatikko. Pääset käsiksi EMC-pistikkeeseen irrottamalla EMC-laatikon kannen.
A EMC-pistike
Kuva 16: EMC-laatikon kannen irrottaminen, MR8
2. Irrota EMC-pistike. Kiinnitä EMC-laatikon kansi takaisin paikalleen.
3. Etsi maadoitusvarsi ja paina se alas.
Sähköasennus
A Maadoitusvarsi on ylhäällä B Maadoitusvarsi on alhaalla (taso C4)
Kuva 17: Maadoitusvarren paikantaminen, MR8
4. Kiinnitä kaapelikansi.
5. Sulje taajuusmuuttajan kansi.
6. Merkitse muutoksen jälkeen "tuotetta muutettu" -merkkiin teksti "EMC-tasoa on muutettu" sekä muutospäivä. Jos merkkiä ei ole
vielä kiinnitetty, kiinnitä se taajuusmuuttajaan tyyppikilven lähelle.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 59
e30bg773.10
Product modified
Date:
Date:
Date:
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
6.6.4 Taajuusmuuttajan asennus IT-järjestelmään, MR9
Context:
Käytä näitä ohjeita, kun muutat taajuusmuuttajan EMC-suojaustason tasolle C4.
Prerequisites:
Avaa taajuusmuuttajan kansi noudattamalla ohjeita, jotka on annettu kohdassa
Sähköasennus
6.4.3 Liitinten sijainnin määrittäminen, MR9.
60 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bh375.10
e30bh376.10
e30bg773.10
Product modified
Date:
Date:
Date:
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
EMC-pistikettä 1 koskeva menettely, MR9A
1. Irrota puhaltimen kansi.
2. IP54-mallissa poista myös puhallin.
3. Avaa kansilevyn ruuvit ja irrota levy.
4. Etsi pistikkeen paikka puhaltimen takaa. Irrota EMC-pistike.
Sähköasennus
5. Kiinnitä kansilevy.
6. IP54-mallissa kiinnitä puhallin.
7. Kiinnitä puhaltimen kansi.
8. Merkitse muutoksen jälkeen "tuotetta muutettu" -merkkiin teksti "EMC-tasoa on muutettu" sekä muutospäivä. Jos merkkiä ei ole
vielä kiinnitetty, kiinnitä se taajuusmuuttajaan tyyppikilven lähelle.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 61
e30bh377.10
e30bg773.10
Product modified
Date:
Date:
Date:
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
EMC-pistikettä 1 koskeva menettely, MR9B
1. Irrota EMC-pistike.
2. Merkitse muutoksen jälkeen "tuotetta muutettu" -merkkiin teksti "EMC-tasoa on muutettu" sekä muutospäivä. Jos merkkiä ei ole
vielä kiinnitetty, kiinnitä se taajuusmuuttajaan tyyppikilven lähelle.
62 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
e30bh378.10
e30bg773.10
Product modified
Date:
Date:
Date:
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Sähköasennus
EMC-pistikkeitä 2 + 3 koskeva menettely, MR9A ja MR9B
1. Irrota jakorasian kansi, kosketussuoja ja I/O-levy ja I/O-läpivientilevy.
2. Etsi kaksi EMC-pistikettä EMC-kortista. Ne eivät ole vierekkäin. Poista EMC-pistikkeet.
A EMC-pistikkeet
Kuva 18: EMC-pistikkeet 2 ja 3 malleissa MR9A ja MR9B
3. Kiinnitä I/O-levy ja I/O-läpivientilevy, kosketussuoja ja jakorasian kansi.
4. Sulje taajuusmuuttajan kansi.
5. Merkitse muutoksen jälkeen "tuotetta muutettu" -merkkiin teksti "EMC-tasoa on muutettu" sekä muutospäivä. Jos merkkiä ei ole
vielä kiinnitetty, kiinnitä se taajuusmuuttajaan tyyppikilven lähelle.
6.7 Asennus meriympäristöön
Jos asennat taajuusmuuttajan meriympäristöön, katso julkaisu Marine Installation Guide.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 63
STO JMP
L
I
M
K
H
G
F
J
E
D
A
B
C
e30bh331.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
7 Ohjausyksikkö
7.1 Ohjausyksikön komponentit

Ohjausyksikkö

A Vakio-I/O-yhteyksien ohjausliittimet
C Kolmen relelähdön tai kahden relelähdön ja termistorin
relekortin liittimet
E RS485-väylän päätevastuksen DIP-kytkin
G Digitaalitulojen maadoituksesta eristämisen DIP-kytkin
I Analogiatulon 1 signaalin valinnan DIP-kytkin
K Puhallin (vain IP54 malleissa MR4 ja MR5)
P Safe Torque Off (STO) -pistikkeen sijainti ja oletusasento

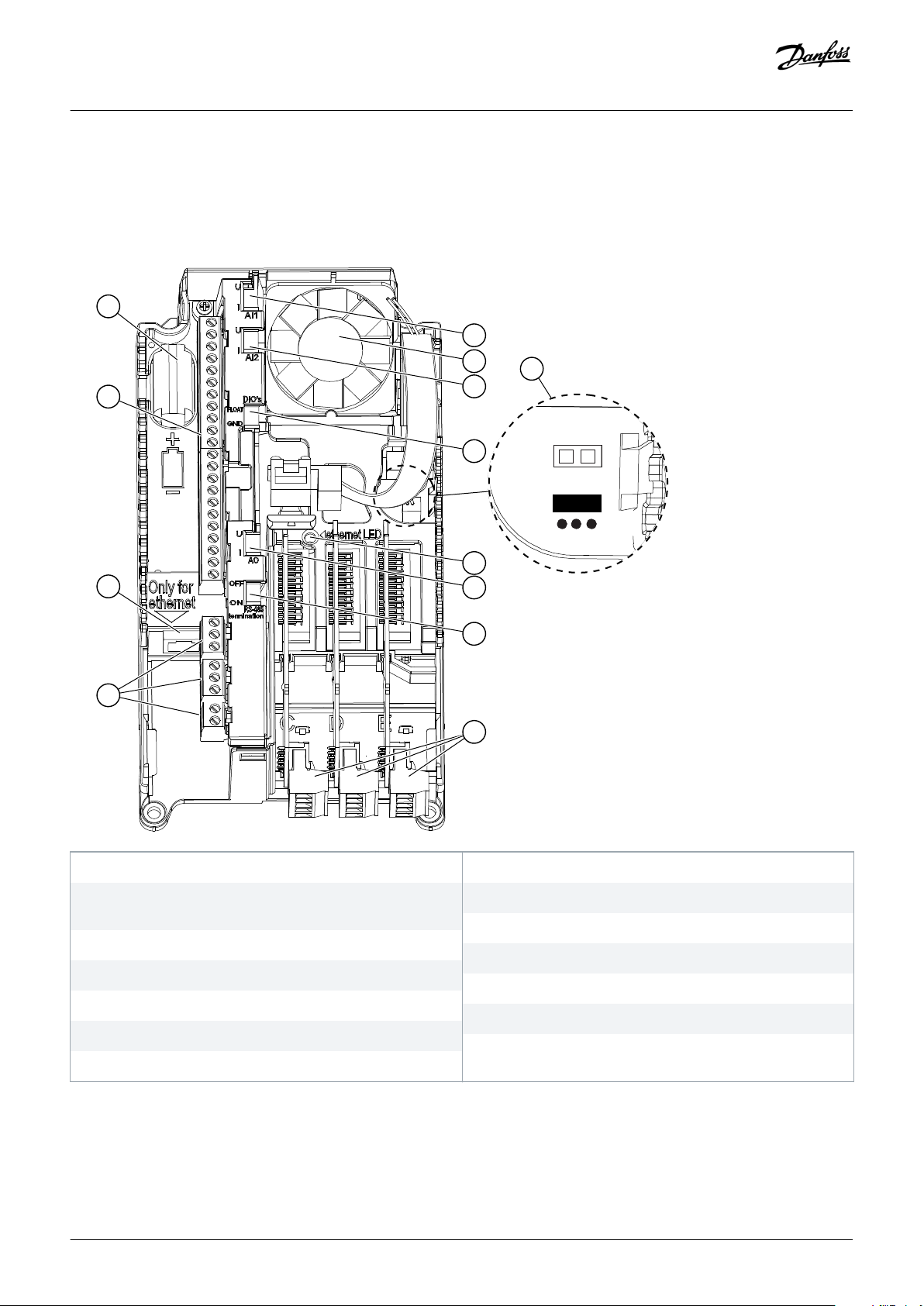

Kuva 19: Ohjausyksikön komponentit
B Ethernet-liitäntä
D Lisäkortit
F Analogialähdön signaalin valinnan DIP-kytkin
H Analogiatulon 2 signaalin valinnan DIP-kytkin
J Ethernet-yhteyden tilan merkkivalo
L Reaaliaikakellon paristo
64 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Taajuusmuuttajan toimitushetkellä ohjausyksikkö sisältää oletuskäyttöliittymän (graafinen ohjauspaneeli). Jos tilausta tehdessä on valittu optioita, optiokortit toimitetaan irrallaan toimituksen mukana. Seuraavilla sivuilla on tietoja liittimistä ja yleisistä kytkentäesimerkeistä.
Taajuusmuuttajaa on mahdollista käyttää ulkoisen virtalähteen kanssa, jolla on seuraavat ominaisuudet: +24 V DC ±10 %, vähintään 1 000 mA. Kytke ulkoinen virtalähde liittimeen 30. Tämä jännite riittää ohjausyksikön pitämiseen käynnissä ja parametrien asettamiseen. Pääpiirin mittausarvot (esimerkiksi DC-välipiirin jännite ja yksikön lämpötila) eivät ole käytettävissä, kun taajuusmuuttajaa ei ole kytketty verkkoon.
Ohjausyksikön tilan merkkivalo osoittaa taajuusmuuttajan tilan. Tilan merkkivalo on sijoitettu ohjauspaneeliin näppäimistön alapuolelle ja siinä on viisi eri tilaa.
Ohjausyksikkö
Taulukko
Merkkivalon väri/tila Taajuusmuuttajan tila
Vilkkuu hitaasti Valmis
Vihreä Käynnissä
Punainen Vika
Oranssi Hälytys
Vilkkuu nopeasti Ohjelmiston lataaminen
16: Ohjausyksikön tilan merkkivalon määritelmät
7.2 Ohjausyksikön kaapelointi
7.2.1 Ohjauskaapelien valinta
HUOMAUTUS
KAAPELIN VALINTA
Noudata kaapelin valinnassa alueellisia matalajännitelaitteita koskevia standardeja.
Ohjauskaapelien tulee olla vähintään 0,5 mm2 :n (AWG20) häiriösuojattua monijohdinkaapelia. Liitinjohtimien enimmäiskoko on 2,5 mm2 (AWG13) relekortin liittimille ja muille liittimille.
Taulukko
Liitin Liittimen ruuvikoko Kiristysmomentti (Nm) Kiristysmomentti (lb-in)
Kaikki I/O-kortin ja relekortin liittimet M3 0.5 4.5
17: Ohjauskaapelien kiristysmomentit
7.2.2 Ohjausyksikön liittimet
Seuraavassa on peruskuvaus oletus-I/O-kortin ja -relekortin liittimistä. Vakiomallisessa I/O-kortissa on 22 kiinteää ohjausliitintä ja kahdeksan relekortin liitintä.
Jotkin liittimet on määritetty signaaleille, joilla on DIP-kytkinten kanssa käytettäviä valinnaisia toimintoja. Lisätietoja on kohdassa 7.3
Ohjausyksikön DIP-kytkimet.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 65
Modbus RTU BACnet, N2
1
6
2
3
4
5
18
19
30
12
7
13
8
9
10
14
15
16
21
22
23
11
17
A
B
24
25
26
32
33
*)
*)
Vakiolaajennuskortti
Liitin
Signaali
Kuvaus
Viitepotentiometri
1...10kΩ
Kaksijohdinlähetin Oloarvo
I = (0)4–20 mA
+10 Vref
Ohjausjännitelähtö
AI1+
Analogiatulo, jännite tai virta
AI1-
Yhteinen analogiatulo (virta)
AI2+
Analogiatulo, jännite tai virta
AI2-
Yhteinen analogiatulo (virta)
24 V:n lähtö
24 V:n apujännite
GND
I/O maa
DI1
Digitaalitulo 1
DI2
Digitaalitulo 2
DI3
Digitaalitulo 3
CM
Yhteinen tuloille DI1–DI6
Yhteinen tuloille DI1–DI6
24 V:n lähtö
24 V:n apujännite
GND
I/O maa
DI4
Digitaalitulo 4
DI5
Digitaalitulo 5
DI6
Digitaalitulo 6
CM
AO1+
Analogialähtö (+)
AO1-/MAA
Yhteinen analogialähtö / I/O-maa
+24 V:n tulo
24 V:n aputulojännite
RS485
Sarjaväylä, negatiivinen
RS485
Sarjaväylä, positiivinen
RO1 NC
RO1 CM
RO1 NO
RO2 NC
RO2 CM
RO2 NO
RO3 CM
RO3 NO
Relelähtö 1
Relelähtö 2
Relelähtö 3
Taajuusohje
Taajuusohje
Käy eteen
Käy taakse
Ulkoinen vika
DI4
DI5
Taaj.ohje
Auki
Auki Auki
Auki
Kiinni
Kiinni
Kiinni Kiinni
Analogiatul o 1 Vakionope us 1 Vakionope us 2 Vakionope us 3
Vian kuittaus
Lähtötaajuus
KÄY
VIKA
VALMIS
mA
KÄY
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
Kuva 20: Oletus-I/O-kortin ohjausliittimien signaalit ja oletuskytkennät
66 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
21 22
23
24
25
26
32
33
Vakiomallisesta
laajennuskortista
Päätteestä
#6 tai 12
Päätteestä
#13
KÄY
Relekortti 1
Liitin
Signaali
Oletus
RO1 NC RO1 CM
RO1 NO RO2 NC
RO2 CM RO2 NO RO3 CM
RO3 NO
Relelähtö 1
Relelähtö 2
Relelähtö 3
KÄY
VIKA
VALMIS
TI1+
TI1-
21 22
23 24
25 26 28
29
Vakiomallisesta
laajennuskortista
Päätteestä
#12
Päätteestä
#13
KÄY
Relekortti 2
Liitin
Signaali
Oletus
RO1 NC RO1 CM RO1 NO RO2 NC RO2 CM RO2 NO
Relelähtö 1
Relelähtö 2
Termistoritulo
KÄY
VIKA
EI
TOIMINTOA
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
*) Voit eristää digitaalitulot maasta DIP-kytkimellä. Katso kohta 7.3.2 Digitaalitulojen eristys maadoituksesta.
Saatavilla on kaksi erilaista relekorttia. Jos lisäät tilaukseesi lisävarustekoodin +SBF4, relelähtö 3 korvataan termistoritulolla.
Termistoritulotoiminto ei ole automaattisesti aktiivinen. Jos haluat aktivoida termistoritulotoiminnon, sinun on aktivoitava ohjelmiston termistorivika-parametri. Katso lisätiedot sovellusoppaasta.
Ohjausyksikkö

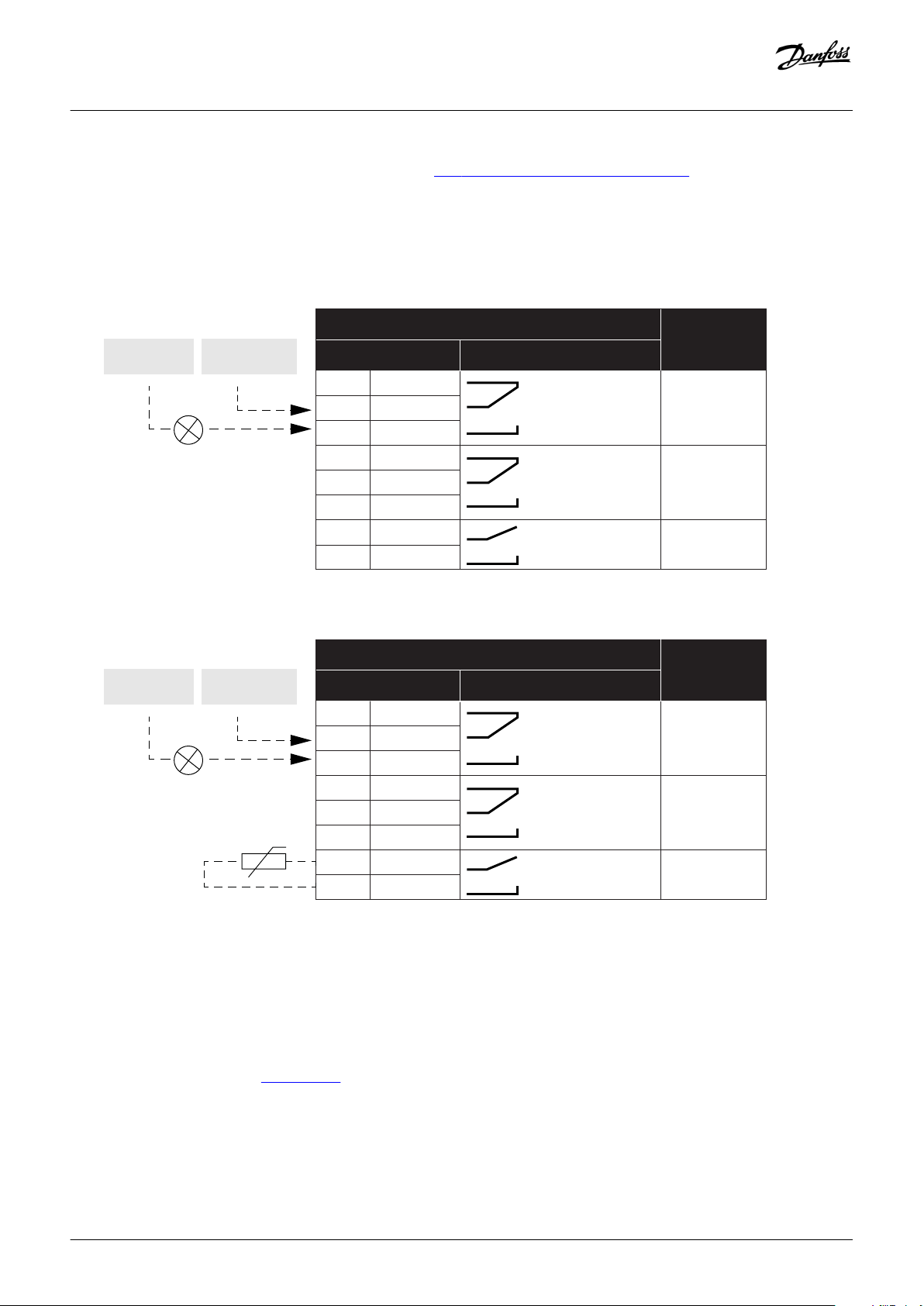

Kuva 21: Vakiorelekortti (+SBF3)
Kuva 22: Valinnainen relekortti (+SBF4)
7.3 Ohjausyksikön DIP-kytkimet
7.3.1 Liitinten toimintojen valinta DIP-kytkimillä
DIP-kytkimillä voidaan tehdä kaksi valintaa määrätyissä liittimissä. Kytkimissä on kaksi asentoa: ylös ja alas. Katso DIP-kytkinten sijainti ja mahdolliset valinnat kohdasta
Danfoss A/S © 2019.05
illustration 23.
AQ298036140958fi-000101 / DPD01714| 67
A B
A
B
C
D
E
AI1
U
I
AO1
U
I
RS485
OFF
ON
AI2
U
I
e30bg737.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A Jännitesignaali (U), 0–10 V:n tulo
B Virtasignaali (I), 0–20 mA:n tulo
C OFF
D ON
E RS485-väylän päätevastus
Kuva 23: DIP-kytkimien valinnat
Taulukko
DIP-kytkin Oletusasento
AI1 U
18: DIP-kytkimien oletusasennot
AI2 I
AO1 I
RS485-väylän päätevastus OFF
68 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
B
C
e30bg738.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
7.3.2 Digitaalitulojen eristys maadoituksesta
Digitaalitulot voidaan eristää maadoituksesta (liittimet 8–10 ja 14–16) vakiomallisella I/O-kortilla. Tee se muuttamalla DIP-kytkimen asentoa ohjauskortissa.
A Digitaalitulot
C Kytketty maahan (oletus)
Kuva 24: Eristä digitaalitulot maadoituksesta vaihtamalla tämän kytkimen asentoa.
B Kelluva
7.4 Kenttäväyläliitäntä
7.4.1 Kenttäväyläliittimet
Voit kytkeä taajuusmuuttajan kenttäväylään RS485- tai Ethernet-kaapelilla.
Jos käytät RS485-kaapelia, kytke se vakiomallisen laajennuskortin liittimiin A ja B.
Jos käytössä on Ethernet-kaapeli, kytke se Ethernet-liittimeen.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 69
C
D
B
A
e30bh332.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A RS485-liitin A = Data -
C Ethernet-liitin

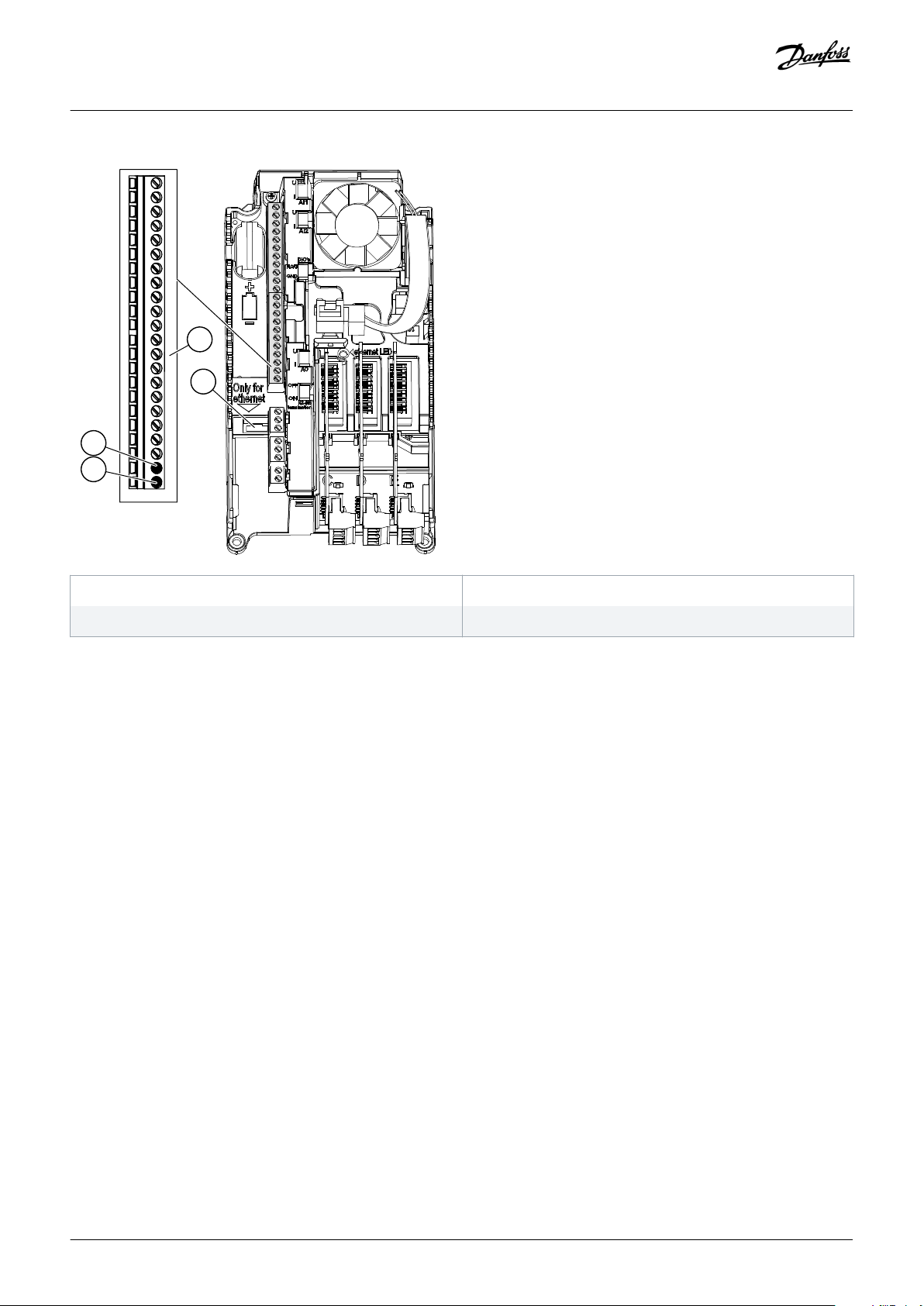

Kuva 25: Ethernet- ja RS485-liitännät
B RS485-liitin B = Data +
D Ohjausliittimet
7.4.2 VACON® 100 -tuotteiden sisäiset kenttäväylät
VACON® 100 -tuoteperhe tukee sisäisesti neljää Ethernet-kenttäväylää:
Modbus TCP/UDP
BACnet/IP
PROFINET IO (edellyttää +FBIE-lisenssin)
EtherNet/IP (edellyttää +FBIE-lisenssin)
Koska Ethernet-portteja on yksi, Ethernet-kenttäväylät voidaan kytkeä tähtitopologian verkkoihin.
VACON® 100 -tuoteperheen RJ45-liittimessä ei ole nopeuden tai toiminnon merkkivaloja. Sen sijaan siinä on yksi merkkivalo taajuusmuuttajan keskellä. Merkkivalo on nähtävissä vain, kun kannet on poistettu. Merkkivalon toimintaperiaate on seuraava:
Merkkivalo on himmennetty (tumma), kun portti on yhdistetty 10 Mbit/s -verkkoon.
Merkkivalo on keltainen, kun portti on yhdistetty 100 Mbit/s -verkkoon.
Merkkivalo on himmennetty (tumma), kun portti on yhdistetty 1 000 Mbit/s -verkkoon. Taajuusmuuttaja ei tue 1 000 Mbit/s Ethernet -verkkoa, joten tiedonsiirtoa ei tapahdu.
VACON® 100 -tuoteperhe tukee sisäisesti kolmea RS485-kenttäväylää:
70 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
A
B
e30bh379.10
≥ 300 mm
90°
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Modbus RTU
BACnet MSTP
Metasys N2
Ohjausyksikkö
7.4.3 Kenttäväylän yleiset kaapelointiohjeet
Jotta vasteajat säilyvät mahdollisimman lyhyinä ja virheellisten ilmoitusten määrä minimissä, käytä verkossa ainoastaan alan vakiokomponentteja ja vältä monimutkaisia rakenteita. Kaupallisten kaapelointikomponenttien vaatimukset on määritetty ANSI/TIA/ EIA-568-B-sarjan standardien kohdassa 8-8. Kaupallisten komponenttien käyttö voi heikentää järjestelmän tehoa. Kyseisten tuotteiden tai komponenttien käyttö voi johtaa epätyydyttävään suorituskykyyn teollisissa ohjaussovelluksissa.
7.4.3.1 Kaapelin reititys
On tärkeää reitittää kenttäväyläkaapelit moottorikaapeleista erillään. Suositeltu vähimmäisetäisyys on 300 mm. Älä päästä kenttäväyläkaapeleita ja moottorikaapeleita risteytymään. Jos tätä ei voida välttää, kenttäväyläkaapelien tulee risteytyä muiden kaapeleiden kanssa 90 asteen kulmassa.
Suojatut kenttäväylä- ja ohjauskaapelit voidaan reitittää vierekkäin. Asenna lisäsuojaksi maadoitettu metallinen kaapeliputki vedettyjen kenttäväylä- ja ohjauskaapelien ympärille.
A Moottorikaapelit B Kenttäväyläkaapelit
Kuva 26: Moottori- ja kenttäväyläkaapelien reititys
Käytä oikeanmittaisia kaapeleita. Jos kaapelissa on ylimääräistä pituutta, sijoita se kohinattomaan paikkaan. Suuren ympärysmitan omaava kerälle rullattu kaapeli toimii antennina (ks. illustration 27). Kohina siirtyy kenttäväyläkaapeliin ja voi aiheuttaa ongelmia tiedonsiirrossa.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 71
B
A
e30bh380.10
e30bh381.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A Moottorikaapelit B Kenttäväyläkaapelit
Kuva 27: Asennus, joka toimii antennina
Kuva 28: Esimerkki kenttäväyläkaapelin ylimääräisen pituuden asianmukaisesta reitityksestä
HUOMAUTUS
Jotta suojaus ei pääse murtumaan, älä taivuta kaapelia liikaa tai reititä sitä edestakaisin samaa kanavaa pitkin.
AQ298036140958fi-000101 / DPD01714
72 | Danfoss A/S © 2019.05
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
7.4.3.2 Vedonpoistaja
Asenna kaapeliin vedonpoistaja, jos kaapeliin kohdistuu vetokuormitusta. Mahdollisuuksien mukaan kenttäväyläkaapelien vedonpoistajaa ei saa asentaa maahan kohdistuvaan suojausliitäntään. Tämä voi heikentää liitosta. Vetokuormitus ja tärinä voivat myös vaurioittaa suojausta.
7.4.4 Ethernetin käyttöönotto ja kaapelointi
7.4.4.1 Ethernetin yleiset kaapelointiohjeet
Käytä ainoastaan suojattuja kaapeleita, joiden luokitus on CAT5e tai CAT6.
Taulukko
Suositusjärjestys Kaapeli
1 Suojattu ja folioitu kierretty pari (S/FTP) CAT5e tai CAT6
2 Suojattu kierretty pari (STP) CAT5e tai CAT6
3 Folioitu kierretty pari (FTP) CAT5e tai CAT6
4 Suojaamaton kierretty pari (UTP) CAT5e tai CAT6
Käytä vakiomallisia Ethernet 100 Mbit -liittimiä, joissa on nastajärjestys. Käytettävä pistoketyyppi on suojattu RJ45-pistoke, enimmäispituus 40 mm (1,57 in).
CAT5e- tai CAT6-kaapelin enimmäispituus kahden RJ45-portin välillä on 100 metriä. Voit hankkia joko tietyn pituisen kaapelin tai hankkia irtokaapelia ja asentaa siihen liittimet käyttöönoton yhteydessä. Jos asennat liittimet manuaalisesti, noudata valmistajan ohjeita. Jos teet kaapelit itse, varmista, että valitset oikeat puristustyökalut, ja noudata varovaisuutta. RJ45-pistorasian yksittäiset koskettimet allokoidaan T568-B-standardin mukaan.
Peruskäytössä on tärkeää, että kaapelin RJ45-liittimet (tai asennetut liittimet) yhdistävät kaapelin suojavaipan Ethernet-liittimen maatasoon taajuusmuuttajassa.
19: Suositeltu kaapelin suojavaippa
7.4.4.2 Kaapelin suojavaipan maadoitus
Potentiaalintasaus viittaa sellaisten metalliosien käyttöön, joiden ansiosta maadoituspotentiaali on sama kaikkialla asennuksessa. Jos kaikkien laitteiden maadoituspotentiaali on sama, virran kulkeutuminen sellaisiin kanaviin, joihin sitä ei ole tarkoitettu, voidaan estää. Myös kaapelien suojaus on tehokkaampaa.
Virhe potentiaalintasauksessa voi johtaa kenttäväylätiedonsiirron laadullisiin ongelmiin tai toimintahäiriöihin. Virheen löytäminen potentiaalintasauksesta ei ole helppoa. Helppoa ei ole myöskään korjata virheitä suurista asennuskohteista niiden käyttöönoton jälkeen. Siksi suunnitteluvaiheessa on tärkeää suunnitella asennus niin, että potentiaalintasauksesta tulee hyvä. Käyttöönottovaiheessa potentiaalintasausliitännät on toteutettava huolellisesti.
Toteuta maadoitus matalalla suurtaajuusimpedanssilla, esimerkiksi takapaneeliasennuksen kautta. Jos maadoitusjohtimet ovat tarpeen, käytä mahdollisimman lyhyitä johtimia. Maalipinnoite toimii eristyskerroksena metallissa ja estää maadoituksen. Poista maalipinnoite ennen maadoitusta.
Kun potentiaalintasaus on toteutettu oikein, kaapelin RJ45-liittimet (tai asennetut liittimet) yhdistävät kaapelin suojavaipan Ethernet­liittimen maatasoon taajuusmuuttajassa. Kaapelin suojavaippa voidaan yhdistää maatasoon molemmista päistä sisäänrakennetun RC­piirin kautta (illustration 29). Tämä estää häiriöt ja jossain määrin myös virran kulkeutumisen kaapelin suojavaippaan. Käytä tähän suojattua Ethernet-kaapelia (S/FTP tai STP), joka maadoittaa laitteet RJ45-liittimen kautta ja käyttää näin sisäänrakennettua RC-piiriä.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 73
C D
BA
e30bh383.10
C D
BA
e30bh384.10
C D
BA
e30bh385.10
A B C
e30bh386.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Kuva 29: Maadoitus sisäänrakennetun RC-piirin kautta
Ohjausyksikkö
Kun häiriöt ovat voimakkaita, kaapelin suojavaippa voidaan leikata ja maadoittaa (ks. illustration 32) suoraan (360 astetta) taajuusmuuttajan maahan (ks. illustration 31).
Kuva 30: Maadoitus ja hyvin toteutettu potentiaalintasaus ympäristössä, jossa on kohinaa. Jos potentiaalit pisteissä A, B, C ja D eroavat merkittävästi toisistaan eikä niistä saada samanlaisia, leikkaa suojavaipat kuvan Maadoitus mukaan ympäristöissä, joissa on kohinaa ja heikko potentiaalintasaus.
Jos liitettyjen laitteiden maadoituspotentiaalit eroavat toisistaan, molemmista päistä kiinnitetty kaapelin suojavaippa saa virran kulkeutumaan suojaan. Tämän estämiseksi kaapelin suojavaippa on irrotettava tai leikattava jostain kohtaa laitteiden väliltä. Maadoitus on tehtävä lähimpänä kohtaa, jossa häiriöt osuvat kaapeliin (ks. illustration 31).
Kuva 31: Maadoitus ja huonosti toteutettu potentiaalintasaus ympäristössä, jossa on kohinaa. Esimerkki suojan leikkaamisesta.
Suosittelemme maadoittamaan kaapelin suojavaipan esimerkkien A ja C mukaisesti (ks. illustration 32). Älä maadoita kaapelin suojavaippaa esimerkin B tapaan.
A Kaapelinpuristin B Maaliitin
74 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
C Kaapeliläpivienti
Kuva 32: Kaapelin suojavaipan maadoitus
Ohjausyksikkö
7.4.4.3 Kenttäväylän käyttäminen Ethernet-kaapelin kautta
Prerequisites:
Avaa kannet noudattamalla ohjeita, jotka on annettu kohdassa 6.4.1 Liitinten sijainnin määrittäminen, MR4–MR7, 6.4.2 Liitinten
sijainnin määrittäminen, MR8 tai 6.4.3 Liitinten sijainnin määrittäminen, MR9.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 75
A
e30bh382.10
e30bh387.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ethernet-kaapeli
1. Liitä Ethernet-kaapeli sen liittimeen.
Ohjausyksikkö
A Ethernet-kaapeli
Kuva 33: Ethernet-kaapelin asennussijainti
2. Leikkaa IP21-mallissa taajuusmuuttajan kannen aukko auki Ethernet-kaapelia varten.
3. Leikkaa IP54-mallissa aukko läpivientisuojukseen ja kuljeta kaapeli sen läpi.
76 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bg086.10
A
e30bh388.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A Älä leikkaa suojuksiin suurempia aukkoja kuin käytettäviä kaapeleita varten tarvitaan. B Jos suojukset taittuvat kaapelia asetettaessa, suorista suojus vetämällä kaapelia taaksepäin. C Vedä sen vuoksi kaapelin ensimmäinen osa suoraan ulos läpiviennistä niin, että se pysyy suorassa. Jos tämä ei ole mahdollista,
tiivistä liitäntä eristysteipillä tai nippusiteellä.
4. Kiinnitä taajuusmuuttajan kansi takaisin. Vedä kenttäväyläkaapelit pois muista kaapeleista.
Danfoss A/S © 2019.05
A Ethernet-kaapeli
Kuva 34: Ethernet-kaapelin reititys IP21:ssä
AQ298036140958fi-000101 / DPD01714| 77
A
e30bh389.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
A Ethernet-kaapeli
Kuva 35: Ethernet-kaapelin reititys IP54:ssä
Lisätietoja on käyttämäsi kenttäväylän asennusoppaassa.
Ohjausyksikkö
7.4.5 RS485:n käyttöönotto ja kaapelointi
7.4.5.1 RS485:n yleiset kaapelointiohjeet
Käytä ainoastaan suojattuja kaapeleita, joissa on kierretyn parin signaalijohtimet.
Esimerkiksi seuraavia kaapeleita suositellaan:
Lapp Kabel UNITRONICR BUS LD FD P A, osanumero 2170813 tai 2170814
Belden 9841
Käytettävä pistoketyyppi on 2,5 mm2 (AWG13).
Kaapelin teoreettinen enimmäispituus määräytyy siirtonopeuden mukaan. Katso ehdotetut kaapelin enimmäispituudet seuraavasta taulukosta.
Taulukko 20: RS485-kaapelien pituudet
Siirtonopeus (kbit/s) Linjan pituus A (m) Linjan pituus B (m)
9.6 1200 1200
19.2 1200 1200
93.75 1200 1200
187.5 1000 600
500 400 200
1500 200 -
3000–12000 100 -
78 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
C D
BA
e30bh384.10
C D
BA
e30bh385.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
7.4.5.2 Kaapelin suojavaipan maadoitus
Potentiaalintasaus viittaa sellaisten metalliosien käyttöön, joiden ansiosta maadoituspotentiaali on sama kaikkialla asennuksessa. Jos kaikkien laitteiden maadoituspotentiaali on sama, virran kulkeutuminen sellaisiin kanaviin, joihin sitä ei ole tarkoitettu, voidaan estää. Myös kaapelien suojaus on tehokkaampaa.
Virhe potentiaalintasauksessa voi johtaa kenttäväylätiedonsiirron laadullisiin ongelmiin tai toimintahäiriöihin. Virheen löytäminen potentiaalintasauksesta ei ole helppoa. Helppoa ei ole myöskään korjata virheitä suurista asennuskohteista niiden käyttöönoton jälkeen. Siksi suunnitteluvaiheessa on tärkeää suunnitella asennus niin, että potentiaalintasauksesta tulee hyvä. Käyttöönottovaiheessa potentiaalintasausliitännät on toteutettava huolellisesti.
Toteuta maadoitus matalalla suurtaajuusimpedanssilla, esimerkiksi takapaneeliasennuksen kautta. Jos maadoitusjohtimet ovat tarpeen, käytä mahdollisimman lyhyitä johtimia. Huomaa, että maalipinnoite toimii eristyskerroksena metallissa ja estää maadoituksen. Poista maalipinnoite ennen maadoitusta.
Tässä kappaleessa kuvataan kaapelin suojavaipan maadoitusperiaatteet. Huomaa, että VACON® 100 -tuotteiden sisäisessä RS485­kenttäväylässä ei ole hyppyjohtimia maadoitusoptioille.
Kytke kaapelin suojavaippa suoraan taajuusmuuttajan runkoon (ks.
Kuva 36: Maadoitus ja hyvin toteutettu potentiaalintasaus ympäristössä, jossa on kohinaa. Jos potentiaalit pisteissä A, B, C ja D eroavat merkittävästi toisistaan eikä niistä saada samanlaisia, leikkaa suojavaipat kuvan Maadoitus mukaan ympäristöissä, joissa on kohinaa ja heikko potentiaalintasaus.
Jos liitettyjen laitteiden maadoituspotentiaalit eroavat toisistaan, molemmista päistä kiinnitetty kaapelin suojavaippa saa virran kulkeutumaan suojaan. Tämän estämiseksi kaapelin suojavaippa on irrotettava tai leikattava jostain kohtaa laitteiden väliltä (ks.
illustration 37).
Kun häiriöt ovat voimakkaita, kaapelin suojavaippa voidaan leikata ja maadoittaa suoraan (360 astetta) taajuusmuuttajan maahan (ks.
illustration 38). Kun kytkentä tehdään kuten kohdassa illustration 37, maadoitus on tehtävä lähimpänä kohtaa, jossa häiriöt osuvat
kaapeliin.
illustration 36 ja illustration 38).
Kuva 37: Maadoitus ja huonosti toteutettu potentiaalintasaus ympäristössä, jossa on kohinaa. Esimerkki suojan leikkaamisesta.
Suosittelemme maadoittamaan kaapelin suojavaipan esimerkkien A ja C mukaisesti (ks. illustration 38). Älä maadoita kaapelin suojavaippaa esimerkin B tapaan.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 79
A B C
e30bh386.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A Kaapelinpuristin
C Kaapeliläpivienti

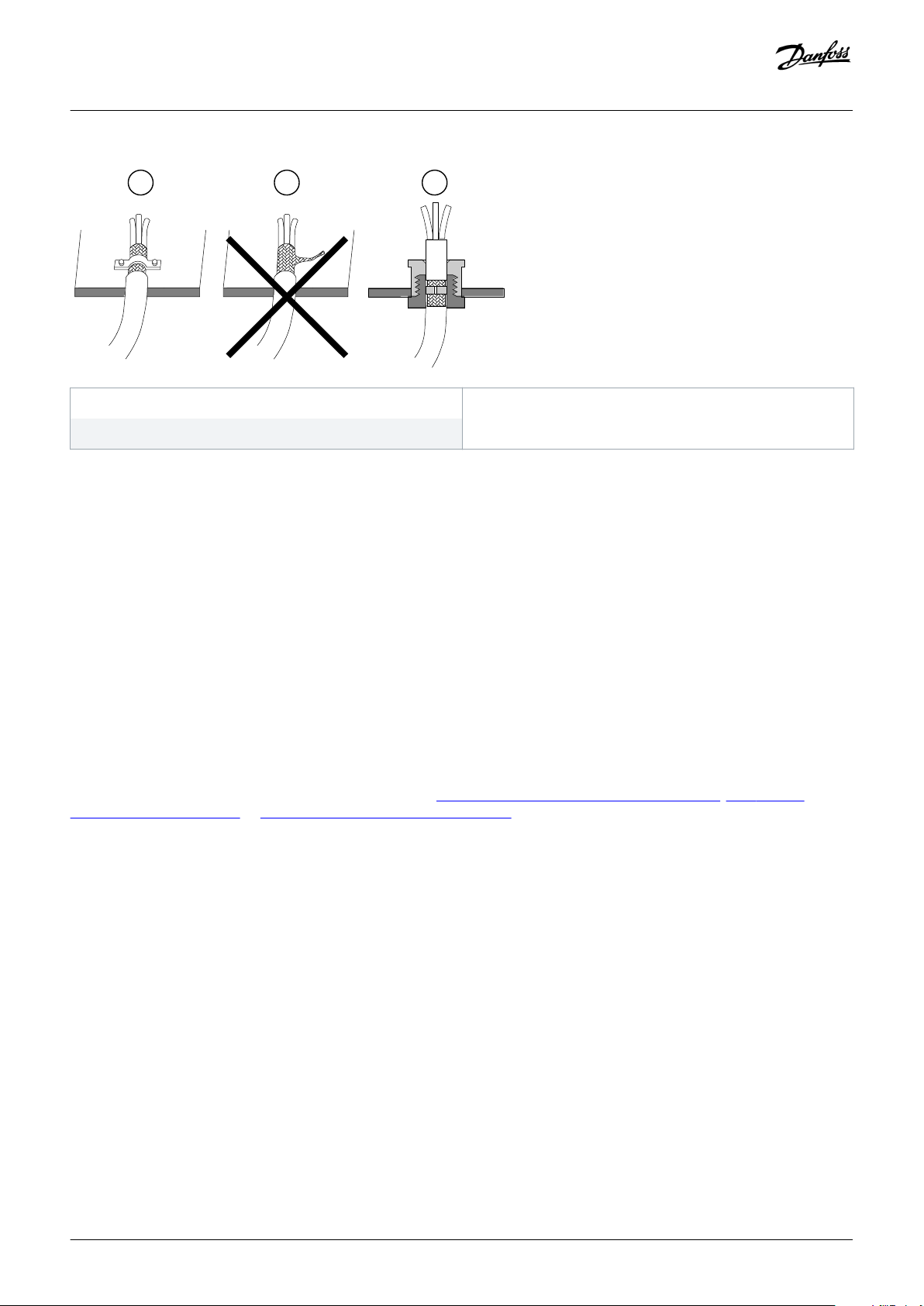

Kuva 38: Kaapelin suojavaipan maadoitus
B Maaliitin
7.4.5.3 RS485-väylän esijännitys
Kun mikään laite RS485-väylälinjassa ei siirrä dataa, kaikki laitteet ovat joutokäyntitilassa. Tällaisessa tilassa väylän jännite on määrittelemätön, yleensä lähellä 0 V, päätevastusten vuoksi. Tämä voi aiheuttaa ongelmia merkkien vastaanotossa, koska RS485­standardin mukaan jännitealue -200 m ... +200 mV on määrittelemätön tila. Tämän vuoksi väylän esijännitystä tarvitaan pitämään jännite tilassa 1 (yli +200 mV) myös viestien välillä.
Ellei RS485-väylälinjan ensimmäisessä ja viimeisessä laitteessa ole sisäänrakennettua väylän esijännitystoimintoa, asennukseen on lisättävä erillinen aktiivinen päätevastus, joka on tarkoitettu RS485-väylää varten (esim. Siemensin aktiivinen RS485-pääte-elementti 6ES7972-0DA00-0AA0).
7.4.5.4 Kenttäväylän käyttäminen RS485-kaapelin kautta
Prerequisites:
Avaa kannet noudattamalla ohjeita, jotka on annettu kohdassa 6.4.1 Liitinten sijainnin määrittäminen, MR4–MR7, 6.4.2 Liitinten
sijainnin määrittäminen, MR8 tai 6.4.3 Liitinten sijainnin määrittäminen, MR9.
80 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
10
5
e30bg841.10
15 mm
e30bg842.10
e30bg843.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
RS485-kaapelointi
1. Poista RS485-kaapelin harmaata suojavaippaa noin 15 millimetrin (0,59 in) pituudelta. Tee tämä kahdelle kenttäväylän kaapelille. A Kuori kaapeleita noin 5 millimetrin (0,20 in) matkalta, jotta saat ne asetettua liittimiin. Liittimien ulkopuolella saa olla enintään
10 mm (0,39 in) kaapelia.
B Kuori kaapelia sellaiselta etäisyydeltä liittimestä, että voit kiinnittää sen runkoon ohjauskaapelin maadoituspuristimella. Kuori
kaapelia enintään 15 millimetrin (0,59 in) matkalta. Älä poista kaapelin alumiinista suojavaippaa.
2. Kytke kaapeli taajuusmuuttajan vakiomallisen I/O-kortin liittimiin A ja B.
A = negatiivinen
B = positiivinen
3. Tee maadoituskytkentä kiinnittämällä kaapelin suojavaippa taajuusmuuttajan runkoon ohjauskaapelin maadoituspuristimella.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 81
e30bh333.10
e30bg845.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Kuva 39: Kaapelin maadoittaminen maadoituspuristimella
Ohjausyksikkö
4. Jos taajuusmuuttaja on kenttäväylän viimeinen laite, määritä väylän päätevastus. Määritä väylän päätevastus kenttäväylälinjan
ensimmäistä ja viimeistä laitetta varten. On suositeltavaa, että kenttäväylän ensimmäinen laite on isäntälaite.
A Etsi taajuusmuuttajan ohjausosan vasemmalla puolella olevat DIP-kytkimet.
B Aseta RS485-väylän päätteen DIP-kytkin ON-asentoon.
Päätevastukset sijoitetaan kenttäväylälinjan molempiin päihin vähentämään linjan signaaliheijastuksia.
Esijännitys on sisäänrakennettu väylän päätevastukseen. Päätevastus on 220 Ω
82 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
D
D
E
A
C
B
e30bg846.10
e30bh336.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A Päätevastus on aktivoitu
C Päätevastus on aktivoitu DIP-kytkimellä
E Kenttäväylä

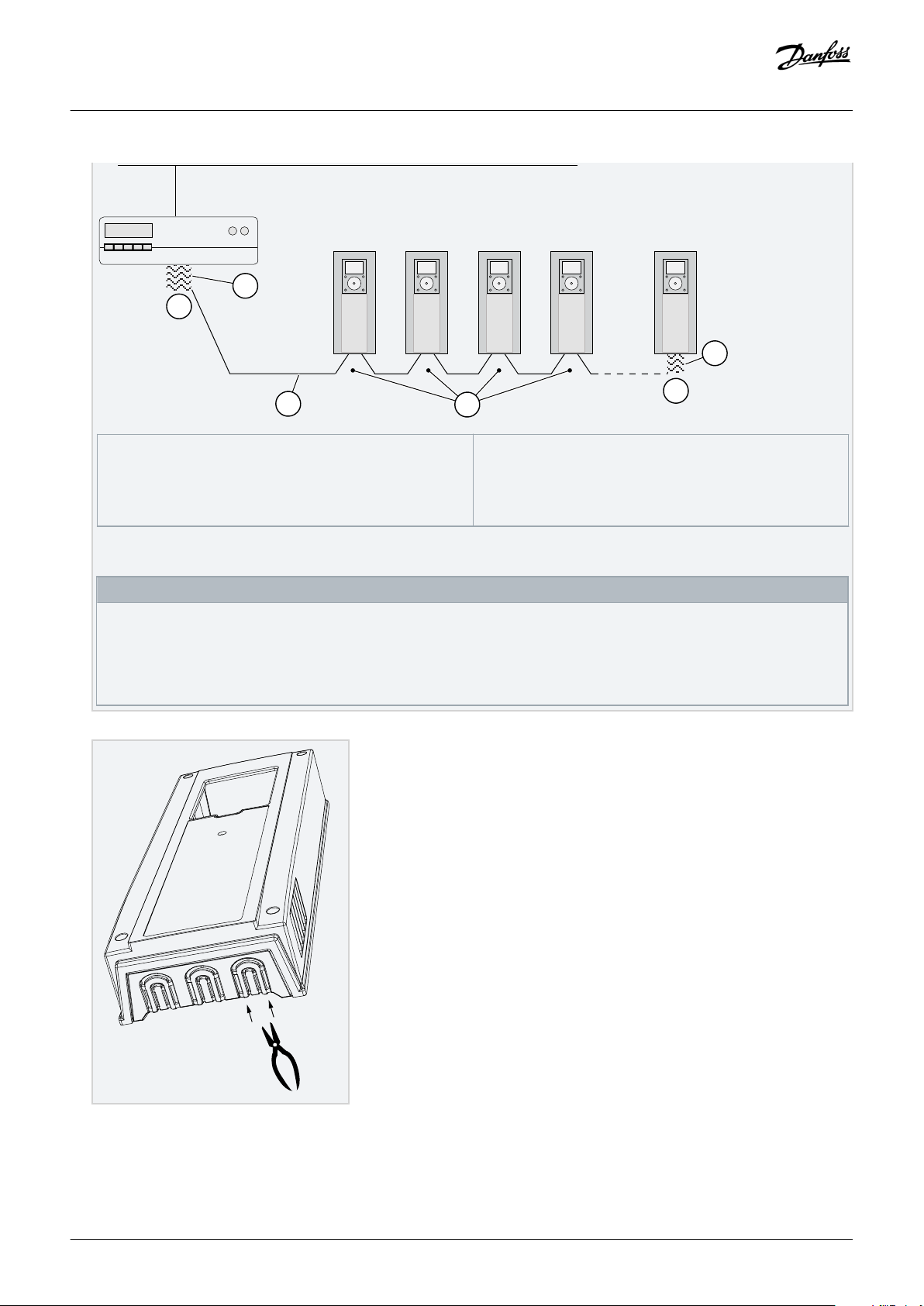

Kuva 40: Kenttäväylälinjan väylän päätevastuksen määrittäminen
B Päätevastus on deaktivoitu
D Väylän päätevastus. Resistanssi on 220 Ω.
HUOMAUTUS
PÄÄTEVASTUKSEN MENETTÄMINEN
Jos kenttäväylälinjan viimeinen laite sammutetaan, päätevastus menetetään. Päätevastuksen menettäminen aiheuttaa linjaan signaaliheijastuksia, jotka voivat häiritä kenttäväylän tiedonsiirtoa.
- Älä sammuta kenttäväylälinjan viimeistä laitetta, jos kenttäväylä on aktiivinen.
5. IP21-mallissa, ellet ole leikannut aukkoja muille kaapeleille, leikkaa aukko taajuusmuuttajan kanteen RS485-kaapelille.
6. Kiinnitä taajuusmuuttajan kansi takaisin. Vedä RS485-kaapelit sivuun. A Varmista, että Ethernet-, I/O- ja kenttäväyläkaapelit ovat vähintään 30 cm:n päässä moottorikaapelista.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 83
A
e30bh337.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
B Siirrä kenttäväyläkaapelit pois moottorikaapelin luota.
Ohjausyksikkö
A Kenttäväyläkaapelit

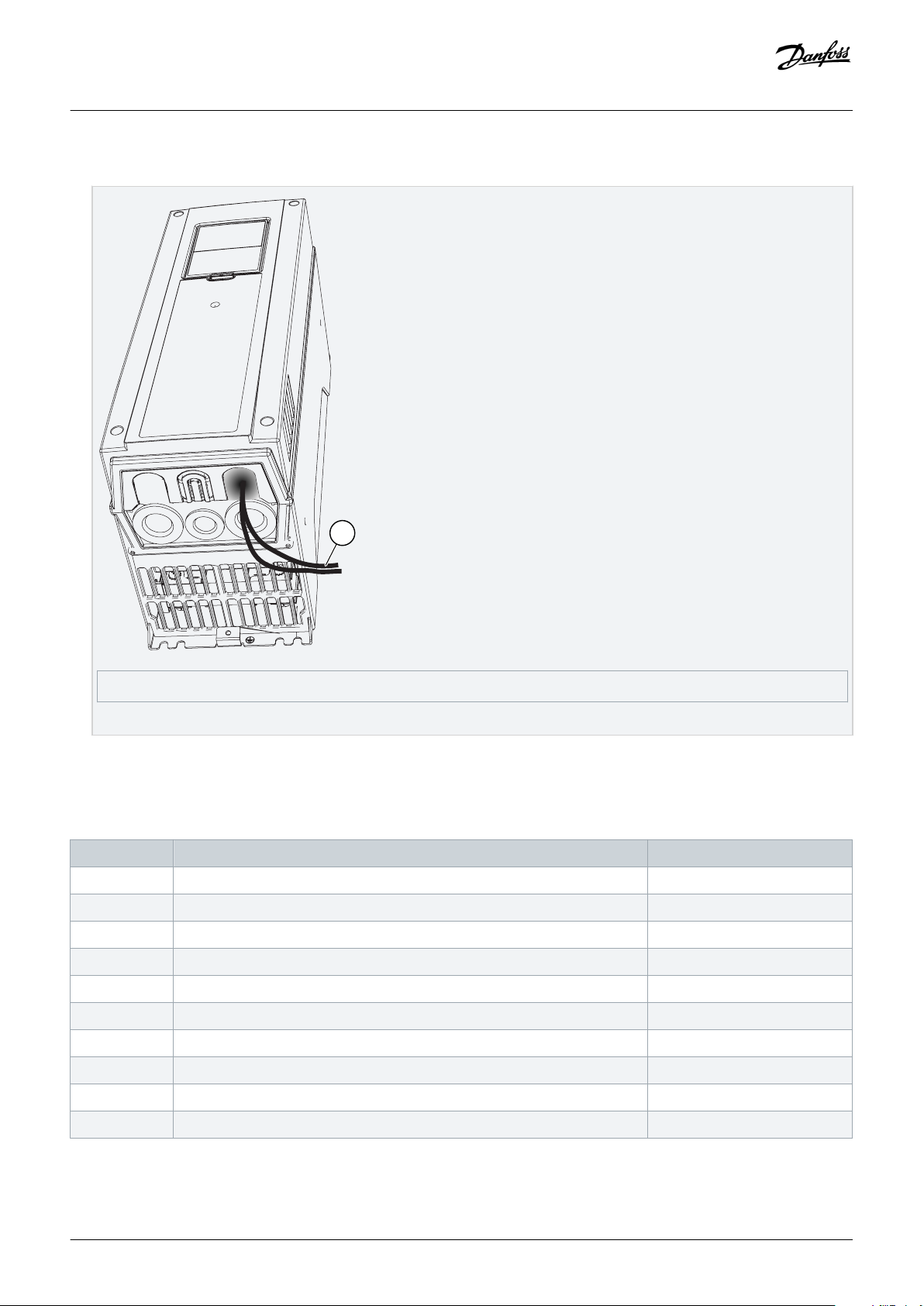

Kuva 41: Kenttäväyläkaapelien reititys
7.5 Saatavilla olevat lisäkortit
Taulukko 21: Lisäkortit ja niiden oikeat lisäkorttipaikat
Lisäkortti Lisäkortin nimi Oikea aukko tai aukot
OPTB1 I/O-laajennuskortti C, D, E
OPTB2 Termistorirelekortti C, D, E
OPTB4 I/O-laajennuskortti C, D, E
OPTB5 Relekortti C, D, E
OPTB9 I/O-laajennuskortti C, D, E
OPTBF I/O-laajennuskortti C, D, E
OPTBH Lämpötilan mittauskortti C, D, E
OPTBJ Safe Torque Off -kortti E
OPTC4 LonWorks-kenttäväyläkortti D, E
OPTE2 RS485 (Modbus/N2) -kenttäväyläkortti D, E
84 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Lisäkortti Lisäkortin nimi Oikea aukko tai aukot
OPTE3 PROFIBUS DPV1 -kenttäväyläkortti D, E
OPTE5 PROFIBUS DPV1 -kenttäväyläkortti (D-tyypin liittimellä) D, E
OPTE6 CANopen-kenttäväyläkortti D, E
OPTE7 DeviceNet-kenttäväyläkortti D, E
OPTE8 RS485 (Modbus/N2) -kenttäväyläkortti (tyypin D liittimellä) D, E
OPTE9 2-porttinen Ethernet-kenttäväyläkortti D, E
OPTEA Kehittynyt 2-porttinen Ethernet-kenttäväyläkortti D, E
OPTEC EtherCAT-kenttäväyläkortti D, E
Ohjausyksikkö
7.6 Lisäkortin asennus
Prerequisites:
VAROITUS
OHJAUSLIITINTEN AIHEUTTAMA SÄHKÖISKUVAARA
Ohjausliittimissä voi olla vaarallinen jännite myös silloin, kun taajuusmuuttaja ei ole kytkettynä verkkoon. Jännitteisiin osiin koskeminen voi johtaa vammautumiseen.
Varmista, ettei ohjausliittimissä ole jännitettä ennen kuin kosket ohjausliittimiin.
-
HUOMAUTUS
LISÄKORTTIEN VAHINGOITTUMINEN
Älä asenna, poista tai vaihda taajuusmuuttajan lisäkortteja virran ollessa kytkettynä. Tämä voi vahingoittaa kortteja.
Sammuta taajuusmuuttajan virta ennen lisäkorttien asennusta tai niiden poistoa tai vaihtoa.
-
HUOMAUTUS
YHTEENSOPIMATTOMAT LISÄKORTIT
Taajuusmuuttajaan yhteensopimattomia lisäkortteja ei voi asentaa.
Jos asennettuna on OPTB- tai OPTC-lisäkortti, varmista, että sen merkissä lukee "dv" (dual voltage). Tämä osoittaa, että lisäkortti on yhteensopiva taajuusmuuttajan kanssa.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 85
OPT
dv
A
e30bg847.10
e30bg848.10
B
A
e30bg849.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
A Korttipaikan koodaus
Kuva 42: Lisäkortin merkintä
Asennusprosessi
1. Pääset käsiksi lisäkorttipaikkoihin avaamalla ohjausyksikön kannen.
Ohjausyksikkö
2. Asenna lisäkortti oikeaan paikkaan: C, D tai E.
Lisäkortissa on paikkakoodaus, minkä vuoksi lisäkorttia ei voi asentaa väärään paikkaan.
A Korttipaikan koodaus B Lisäkorttipaikat
Kuva 43: Lisäkorttien asennus
3. Sulje ohjausyksikön kansi.
86 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
7.7 Reaaliaikakellon paristo
Jotta reaaliaikakelloa voidaan käyttää, paristo on asennettava ohjausyksikön vasemmalle puolelle. Katso kohta 7.1 Ohjausyksikön
komponentit. Käytä ½ AA-paristoa, jonka jännite on 3,6 V ja teho 1 0001 200 mAh. Voit käyttää esimerkiksi Vitzrocell SB-AA02 -
paristoa.
Paristo kestää noin 10 vuotta. Lisätietoja reaaliaikakellon toiminnoista on sovellusoppaissa.
7.8 Galvaaniset erottimet
Ohjausliitännät on erotettu verkosta. Maadoitusliittimet on pysyvästi liitetty I/O-maahan.
Vakiomallisen I/O-kortin digitaalitulot voi eristää galvaanisesti I/O-maasta. Eristä digitaalitulot käyttämällä DIP-kytkintä, jossa on vaihtoehdot FLOAT ja GND. Katso kohta 7.3.2 Digitaalitulojen eristys maadoituksesta.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 87
A
B
e30bh340.10
10Vref GND +24V
GND AI1+ AI1-
AI2+ AI2­DI1... DI6 CM AO1+ AO1­+24Vin
RS485
RO1/1 RO1/2 RO1/3 RO2/1 RO2/2 RO2/3 TI1+ TI1-
L1
L2
L3
DC- DC+/R+ R-
U
V
W
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A Ohjausyksikkö B Teho-osa
Kuva 44: Galvaaniset erottimet
7.9 Ohjauspaneelin kuvaus
7.9.1 Ohjauspaneeli ja näppäimistö
Ohjauspaneeli toimii linkkinä taajuusmuuttajan ja käyttäjän välillä. Ohjauspaneelin avulla säädetään moottorin nopeutta ja seurataan taajuusmuuttajan tilaa. Lisäksi voit asettaa taajuusmuuttajan parametrit.
88 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bu012
A
B
C
I
H
D
G
F
E
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A [BACK/RESET]-painike. Tällä painikkeella voit palata
takaisinpäin valikossa, poistua muokkaustilasta tai kuitata vian.
C [FUNCT]-painike. Tällä painikkeella voit muuttaa moottorin
pyörimissuuntaa, käyttää ohjaussivua ja vaihtaa ohjauspaikan.
E Käynnistyspainike (Start).
G Pysäytyspainike (Stop).
I [OK]-painike. Tällä painikkeella voit siirtyä valitulle tasolle tai
valittuun kohteeseen ja vahvistaa valinnan.

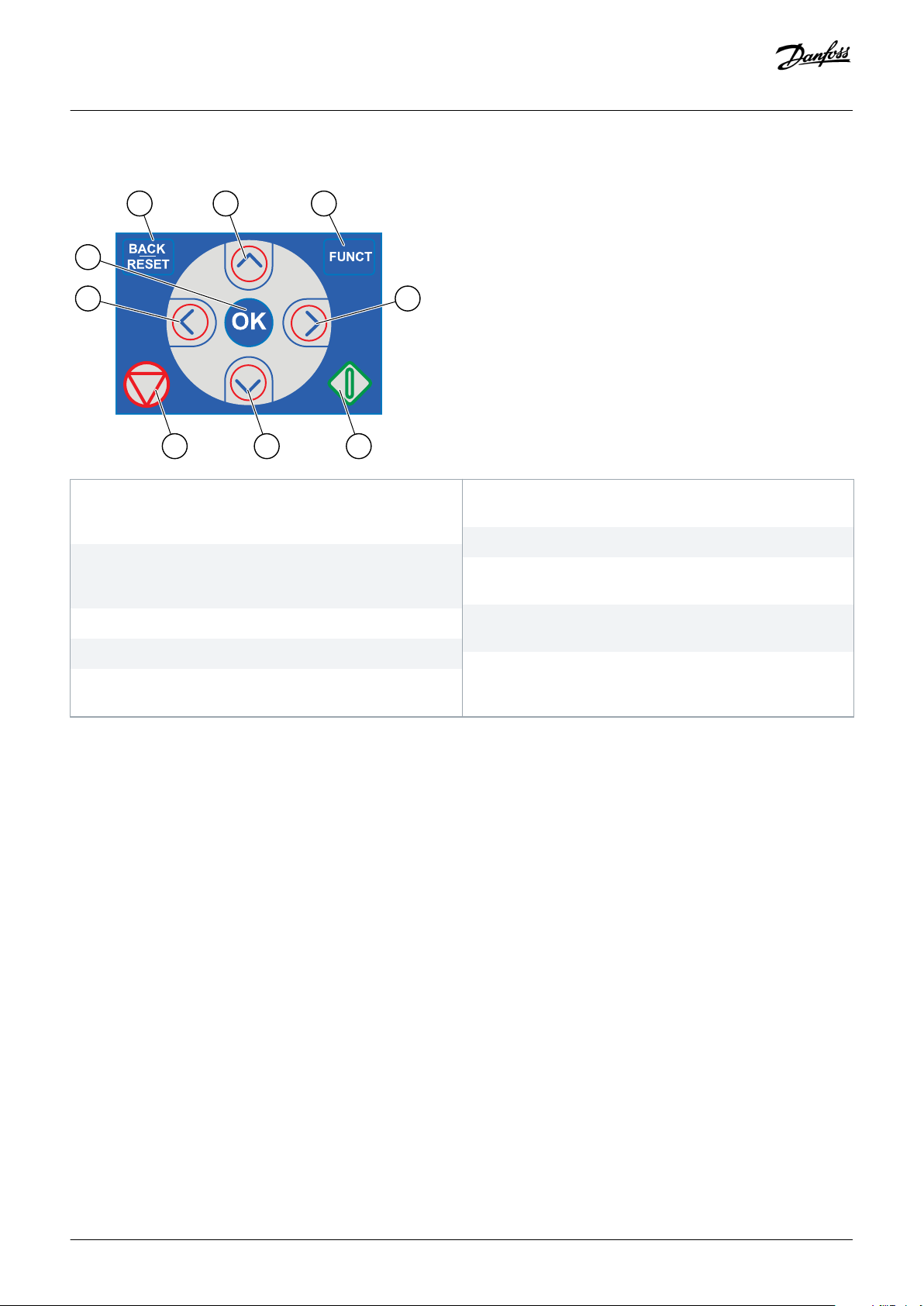

Kuva 45: VACON® 100 -taajuusmuuttajan näppäimistön painikkeet
B Ylänuolipainike. Tällä painikkeella voit selata valikkoa
ylöspäin ja suurentaa arvoa.
D Oikea nuolipainike.
F Alanuolipainike. Tällä painikkeella voit selata valikkoa
alaspäin ja pienentää arvoa.
H Vasen nuolipainike. Tällä painikkeella voit siirtää kohdistinta
vasemmalle.
7.9.2 Ohjauspaneelin näytöt
Näyttötyyppejä on kaksi: graafinen näyttö tai tekstinäyttö. Ohjauspaneelissa on aina sama näppäimistö ja samat painikkeet.
Nämä tiedot näkyvät näytössä.
Moottorin ja taajuusmuuttajan tila.
Moottorin ja taajuusmuuttajan viat.
Sijaintisi valikkorakenteessa.
Jos tekstinäytön teksti on liian pitkä näytettäväksi, järjestelmä vierittää sen siten, että koko tekstimerkkijono tulee näkyviin. Jotkin toiminnot ovat käytettävissä vain graafisessa näytössä.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 89
STOP
READY
I/O
Main Menu
A
B
C
D
E
F
H
G
Quick Setup
( 17 )
Monitor
( 5 )
Parameters
( 12 )
M1
ID:
e30bu013.10
A B
F
C
D
E
e30bu014.10
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Ohjausyksikkö
A Ensimmäinen tilakenttä: SEIS/KÄY
C Toinen tilakenttä: VALMIS/EI VALMIS/VIKA
E Ohjauspaikkakenttä: PC/I/O/NÄPPÄIMISTÖ/ KENTTÄVÄYLÄ
G Valittu ryhmä tai kohde
Kuva 46: Ohjauspaneelin graafinen näyttö
B Moottorin pyörimissuunta
D Hälytyskenttä: HÄLYTYS/-
F Sijaintikenttä: parametrin tunnus ja nykyinen sijainti valikossa
H Kohteiden lukumäärä ryhmässä
A Tilan merkkivalot
C Nykyisen sijainnin ryhmän tai kohteen nimi
E Ohjauspaikan merkkivalot
Kuva 47: Ohjauspaneelin tekstinäyttö
Lisätietoja on VACON® 100 INDUSTRIAL-, VACON® 100 FLOW- ja VACON® 100 HVAC -sovellusoppaissa.
90 | Danfoss A/S © 2019.05
B Hälytyksen ja vian ilmaisimet
D Nykyinen sijainti valikossa
F Pyörimissuunnan merkkivalot
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

Käyttöönotto

8 Käyttöönotto
8.1 Turvallisuustarkastukset ennen käyttöönoton aloittamista
Lue nämä varoitukset ennen käyttöönottoa.
VAARA
TEHO-OSAN KOMPONENTTIEN AIHEUTTAMA SÄHKÖISKUVAARA
Teho-osan komponentit ovat jännitteellisiä, kun taajuusmuuttaja on kytketty verkkovirtaan. Jännitteisiin osiin koskeminen voi johtaa kuolemaan tai vakavaan vammautumiseen.
Älä koske teho-osan komponentteihin, kun taajuusmuuttaja on kytkettynä verkkoon. Varmista ennen taajuusmuuttajan
-
kytkemistä verkkoon, että taajuusmuuttajan kaapin ovet ovat kiinni.
VAARA
LIITINTEN AIHEUTTAMA SÄHKÖISKUVAARA
Moottoriliittimet U, V ja W, jarruvastusliittimet ja DC-liittimet ovat jännitteellisiä, kun taajuusmuuttaja on kytkettynä verkkojännitteeseen, myös silloin kun moottori ei ole käynnissä. Jännitteisiin osiin koskeminen voi johtaa kuolemaan tai vakavaan vammautumiseen.
Älä koske moottorikaapeliliittimiin U, V ja W, jarruvastusliittimiin tai DC-liittimiin, kun taajuusmuuttaja on kytkettynä
-
verkkojännitteeseen. Varmista ennen taajuusmuuttajan kytkemistä verkkoon, että taajuusmuuttajan kaapin ovet ovat kiinni.
VAARA
DC-VÄLIPIIRIN TAI ULKOISEN LÄHTEEN AIHEUTTAMA SÄHKÖISKUVAARA
Taajuusmuuttajan liittimien liitännät ja komponentit voivat olla jännitteisiä viiden minuutin ajan siitä, kun taajuusmuuttaja on irrotettu verkosta ja kun moottori on pysähtynyt. Myös taajuusmuuttajan kuormapuoli voi synnyttää jännitteitä. Jännitteisiin osiin koskeminen voi johtaa kuolemaan tai vakavaan vammautumiseen.
Ennen taajuusmuuttajan sähkötöiden tekemistä:
-
Irrota taajuusmuuttaja verkkovirrasta ja varmista, että moottori on pysähtynyt.
Katkaise taajuusmuuttajan virransyöttö ja lukitse se niin, ettei sitä voi käynnistää vahingossa uudelleen.
Varmista, ettei mikään ulkoinen virtalähde pysty vahingossa tuottamaan jännitettä työn aikana.
Odota tämän jälkeen vielä viisi minuuttia, ennen kuin avaat kaapin oven tai taajuusmuuttajan kannen.
Varmista mittauslaitteen avulla, ettei jännitettä ole.
VAROITUS
OHJAUSLIITINTEN AIHEUTTAMA SÄHKÖISKUVAARA
Ohjausliittimissä voi olla vaarallinen jännite myös silloin, kun taajuusmuuttaja ei ole kytkettynä verkkoon. Jännitteisiin osiin koskeminen voi johtaa vammautumiseen.
Varmista, ettei ohjausliittimissä ole jännitettä ennen kuin kosket ohjausliittimiin.
-
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 91
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Käyttöönotto
8.2 Taajuusmuuttajan käyttöönotto
Context:
Noudata näitä ohjeita taajuusmuuttajan käyttöönoton yhteydessä.
Prerequisites:
Lue turvallisuusohjeet kohdasta 2.1 Vaarat ja varoitukset ja 8.1 Turvallisuustarkastukset ennen käyttöönoton aloittamista ja noudata niitä.
Toimenpide
1. Varmista, että moottori on asennettu oikein.
2. Varmista, ettei moottoria ole kytketty verkkojännitteeseen.
3. Varmista, että sekä taajuusmuuttaja että moottori on maadoitettu.
4. Varmista, että valitset verkkokaapelin, jarrukaapelin ja moottorikaapelin oikein.
Tietoa kaapelin valinnasta on kohdissa:
6.1.3 Kaapelin valinta ja mitoitus ja tähän liittyvät taulukot
6.1 Kaapeliliitännät
6.2 EMC-vaatimusten mukainen asennus
5. Varmista, että ohjauskaapelit ovat mahdollisimman kaukana virtakaapeleista. Katso 6.5.1 Kaapeliasennuksen lisätiedot.
6. Varmista, että häiriösuojattujen kaapelien suojat on kytketty maadoitusliittimeen, jossa on merkki PE.
7. Tarkista kaikkien liitinten kiristysmomentit.
8. Varmista, että moottorikaapeliin ei ole kytketty kondensaattoriparistoja.
9. Varmista, että kaapelit eivät kosketa taajuusmuuttajan sähköosia.
10. Varmista, että digitaalituloryhmien yhteiset tulot on kytketty ohjausliittimen tai ulkoisen tehonlähteen +24 V:n liittimeen tai
maahan.
11. Tarkista jäähdytysilman laatu ja määrä.
Lisätietoja jäähdytysvaatimuksista on kohdissa:
5.3.1 Yleiset jäähdytysvaatimukset
5.3.2 Jäähdytys
5.3.3 Tarvittava jäähdytysilman määrä
12. Varmista, että taajuusmuuttajan pinnoilla ei ole kondensaatiota.
13. Varmista, että asennusalueella ei ole ylimääräisiä esineitä.
14. Ennen kuin kytket taajuusmuuttajan verkkoon, tarkista asennus sekä kaikkien sulakkeiden (ks. 10.3.1 Kaapeli- ja sulakekokojen
luettelo) ja muiden suojauslaitteiden kunto.
8.3 Kaapeloinnin ja moottorin eristyksen mittaaminen
Tee nämä tarkistukset tarvittaessa.
Moottorikaapelin eristysvastusmittaukset, ks. 8.3.1 Moottorikaapelin eristysvastusmittaukset
Verkkokaapelin eristysvastusmittaukset, ks. 8.3.2 Verkkokaapelin eristysvastusmittaukset
Moottorin eristysvastusmittaukset, ks.
92 | Danfoss A/S © 2019.05
8.3.3 Moottorin eristysvastusmittaukset
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
Käyttöönotto
8.3.1 Moottorikaapelin eristysvastusmittaukset
Context:
Käytä näitä ohjeita moottorikaapelin eristysvastusmittausten tekemiseen.
Toimenpide
1. Kytke moottorikaapeli irti invertterin liittimistä U, V ja W sekä moottorista.
2. Mittaa moottorikaapelin eristysresistanssi vaihejohtimien 1 ja 2 välillä, vaihejohtimien 1 ja 3 välillä sekä vaihejohtimien 2 ja 3 välillä.
3. Mittaa jokaisen vaihejohtimen ja maadoitusjohtimen välinen eristysresistanssi.
4. Eristysresistanssin tulee olla >1 MΩ ympäristön lämpötilan ollessa 20 °C (68 °F).
8.3.2 Verkkokaapelin eristysvastusmittaukset
Context:
Käytä näitä ohjeita verkkokaapelin eristysvastusmittausten tekemiseen.
Toimenpide
1. Irrota verkkokaapeli irti taajuusmuuttajan liittimistä L1, L2 ja L3 sekä verkosta.
2. Mittaa verkkokaapelin eristysresistanssi vaihejohtimien 1 ja 2 välillä, vaihejohtimien 1 ja 3 välillä sekä vaihejohtimien 2 ja 3 välillä.
3. Mittaa jokaisen vaihejohtimen ja maadoitusjohtimen välinen eristysresistanssi.
4. Eristysresistanssin tulee olla >1 MΩ ympäristön lämpötilan ollessa 20 °C (68 °F).
8.3.3 Moottorin eristysvastusmittaukset
Context:
Käytä näitä ohjeita moottorin eristysvastusmittausten tekemiseen.
HUOMAUTUS
Noudata moottorin valmistajan ohjeita.
Toimenpide
1. Irrota moottorikaapeli moottorista.
2. Avaa moottorin liitäntäkotelossa olevat kytkentäliuskat.
3. Mittaa moottorin eristysresistanssit jokaisesta käämistä erikseen. Jännitteen tulee olla vähintään moottorin nimellisjännitteen
suuruinen, mutta enintään 1 000 V.
4. Eristysresistanssin tulee olla >1 MΩ ympäristön lämpötilan ollessa 20 °C (68 °F).
5. Kytke moottorikaapelit moottoriin.
6. Tee lopullinen eristysvastusmittaus taajuusmuuttajapuolelta. Yhdistä kaikki vaiheet ja tee mittaus maahan.
7. Kytke moottorikaapelit taajuusmuuttajaan.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 93
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
8.4 Taajuusmuuttajan tarkastus käyttöönoton jälkeen
Context:
Tee nämä tarkastukset ennen moottorin käynnistämistä.
Toimenpide
1. Varmista, että kaikki ohjausliittimiin kytketyt START- ja STOP-kytkimet ovat STOP-asennossa.
2. Varmista, että moottori voidaan käynnistää turvallisesti.
3. Aktivoi ohjattu käynnistys. Katso lisätiedot sovellusoppaasta.
4. Määritä maksimitaajuusohje (eli moottorin enimmäisnopeus) moottorin ja moottoriin kytketyn laitteen mukaan.
Käyttöönotto
94 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

Huolto

9 Huolto
9.1 Huoltoaikataulu
Jotta varmistat taajuusmuuttajan oikean toiminnan ja pitkän käyttöiän, säännöllinen huolto on suositeltavaa. Suositeltu huoltoväli on kuvattu huoltovälitaulukossa.
Taajuusmuuttajan pääkondensaattoreita ei tarvitse vaihtaa, koska ne ovat ohutkalvokondensaattoreita.
Taulukko 22: Huoltovälit ja huoltotoimet
Huoltoväli Huoltotehtävä
Säännöllisesti Tarkista liitinten kiristysmomentit.
Tarkista suodattimet.
6–24 kuukautta (Väli on erilainen eri ympäris­töissä.)
24 kuukautta (Väli on erilainen eri ympäristöis­sä.)
3–6 vuotta Vaihda IP54-mallin sisäinen puhallin.
6–10 vuotta Vaihda pääpuhallin.
10 vuotta Vaihda reaaliaikakellon paristo.
Tarkista verkko-, moottori- ja ohjausliittimet.
Varmista, että puhallin toimii oikein.
Varmista, että liittimissä, kokoojakiskoissa tai muissa pinnoissa ei ole korroosiota.
Tarkista ovisuodattimet, jos laite on asennettu kaappiin.
Puhdista jäähdytyselementti ja jäähdytystunneli.
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 95
Ø25 (0.98)
Ø25 (0.98)
Ø7 (0.28)
Ø13 (0.51)
e30bh139.10
IP21
IP54
112 (4.41)
147 (5.79)
128 (5.04) 100 (3.94)
313 (12.32)
100 (3.94)
328 (12.91)
190 (7.48)
151 (5.94)
112 (4.41)
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
10 Tekniset tiedot
10.1 Taajuusmuuttajan paino
Taulukko 23: Taajuusmuuttajan paino
Kokoluokka Paino (kg) Paino [lb]
MR4 6.0 13.2
MR5 10.0 20.0
MR6 20.0 44.1
MR7 37.5 82.7
MR8 66.0 145.5
MR9 119.5 263.5
10.2 Mitat
10.2.1 Seinäkiinnityksen mitat

Tekniset tiedot

10.2.1.1 Seinäkiinnityksen mitat, MR4
Kuva 48: Taajuusmuuttajan mitat, MR4, mm (in)
96 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Ø7 (0.28)
Ø33 (1.30)
Ø25 (0.98)
Ø25 (0.98)
Ø33 (1.30)
A
A
e30bh140.10
214 (8.43)
144 (5.67) 115 (4.53)
Ø7
0.28
Ø14
0.55
Ø7 (0.28)
100 (3.94)
419 (16.50)
406 (15.98)
115 (4.53)
100 (3.94)
IP21
39 (1.54)
37.5 (1.48)
130 (5.12)
134 (5.28)
130 (5.12)
134 (5.28)
IP54
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
10.2.1.2 Seinäkiinnityksen mitat, MR5
Tekniset tiedot
A
Asennusreiät vaihdettaessa VACON® NX -taajuusmuuttaja VACON® 100 seinään kiinnitettävään taajuusmuuttajaan
Kuva 49: Taajuusmuuttajan mitat, MR5, mm (in)
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 97
e30bh141.10
195 (7.68)
148 (5.83)
Ø15.5 (0.61)
Ø9 (0.35)
557 (21.93)
541 (21.30)
Ø9 (0.35)
148 (5.83)
229 (9.02)
148 (5.83)
151 (5.94)
IP21
IP54
42 (1.65) 43.7 (1.72)
148 (5.83)
151 (5.94)
Ø40
1.57
Ø33
1.30
Ø40
1.57
Ø25 (0.98)
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

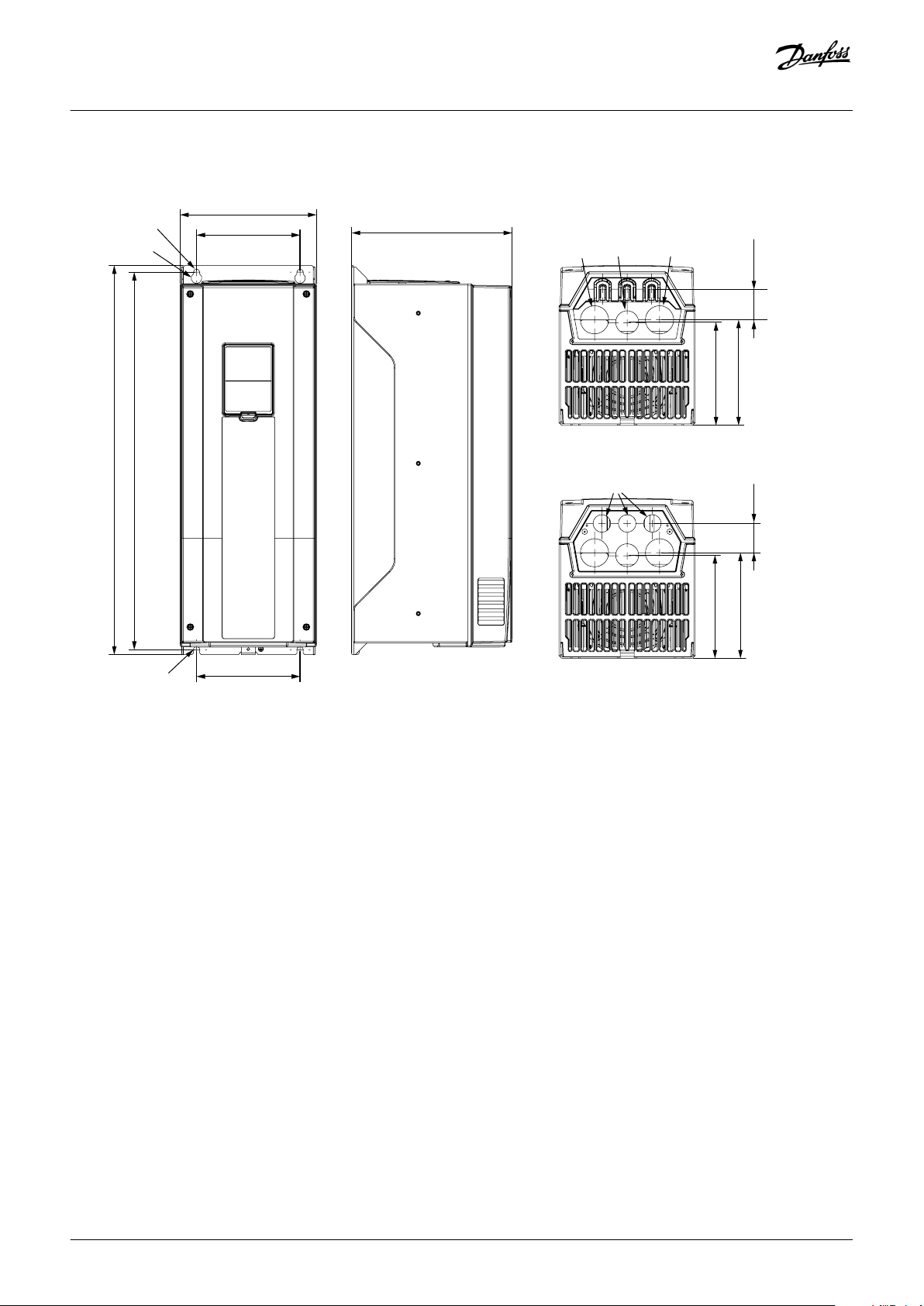

10.2.1.3 Seinäkiinnityksen mitat, MR6
Tekniset tiedot
Kuva 50: Taajuusmuuttajan mitat, MR6, mm (in)
98 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
e30bh142.10
259 (10.20)
Ø20 (0.79)
660 (25.98)
645 (25.39)
237 (9.33)
190 (7.48)
IP21
IP54
160 (6.30)
211 (8.31)
160 (6.30)
217 (8.54)
Ø9 (0.35)
Ø16 (0.63)
Ø51 (2.01)
Ø25 (0.98)
Ø50 (1.97)
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat
10.2.1.4 Seinäkiinnityksen mitat, MR7
Tekniset tiedot
Kuva 51: Taajuusmuuttajan mitat, MR7, mm (in)
Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714| 99
e30bh143.10
Ø25 (0.98)
Ø60 (2.36)
Ø11 (0.43)
Ø22 (0.87)
Ø9 (0.35)
Ø9 (0.35)
164 (6.46)
62.5 (2.46)
114 (4.49)
3 x 38 (3 x 1.50)
117 (4.61)
188 (7.40)
9 (0.35)
663 (26.10)
22 (0.87)
262 (10.31)
217 (8.54)
235 (9.25)
216 (8.50)
290 (11.42)
966 (38.03)
343 (13.50)
Käyttöopas | VACON® 100 seinään kiinnitettävät taajuusmuuttajat

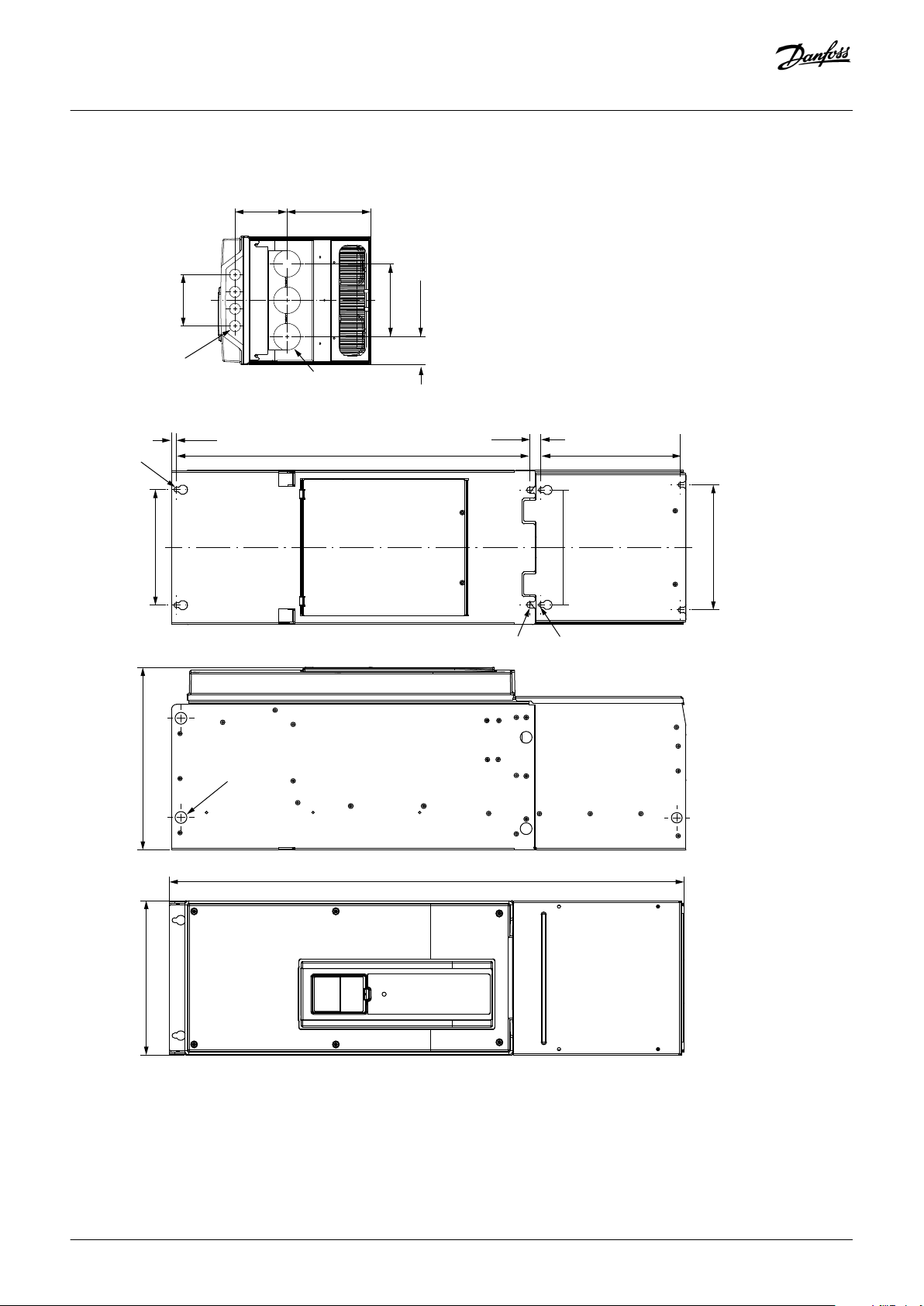

10.2.1.5 Seinäkiinnityksen mitat, MR8
Tekniset tiedot
Kuva 52: Taajuusmuuttajan mitat, MR8, mm (in)
100 | Danfoss A/S © 2019.05
AQ298036140958fi-000101 / DPD01714
Loading...
