vacon®10

ac drives

ΓΡΗΓΟΡΟΣ ΟΔΗΓΟΣ

ΑΣΦΆΛΕΙΑ vacon • 1

Σε αυτόν το σύντομο οδηγό περιλαμβάνονται τα βασικά βήματα για την εύκολη

Έγγραφο: DPD01015D1, Κυκλοφορία: 15.10.2012

εγκατάσταση και ρύθμιση του μετατροπέα συχνότητας Vacon 10.

Προτού θέσετε σε λειτουργία το ρυθμιστή στροφών,

Εγχειρίδιο χρήσης Vacon 10 το οποίο είναι διαθέσιμο στη διεύθυνση:

εκτελέστε λήψη και διαβάστε τοπλήρες

www.vacon.com -> Support & Downloads

1. ΑΣΦΑΛΕΙΑ

Η ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΕΙΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΑΠΟ ΑΡΜΟΔΙΟ ΗΛΕΚΤΡΟΛΟΓΟ!

Σε αυτόν το σύντομο οδηγό υπάρχουν ευδιάκριτες προειδοποιήσεις οι οποίες προορίζονται για την προσωπική σας ασφάλεια και την αποφυγή ακούσιας πρόκλησης βλάβης στο προϊόν ή στις συνδεδεμένες συσκευές.

Διαβάστε αυτές τις προειδοποιήσεις με προσοχή:

Τα εξαρτήματα της μονάδας τροφοδοσίας του με τατροπέα συχνότητας βρίσκονται υπό τάση όταν ο Vacon 10 συνδέεται στο ρεύμα. Η επαφή με αυτήν την τάση είναι εξαιρετικά επικίνδυνη και μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Οι ακροδέκτες του κινητήρα U, V, W (T1, T2, T3) και οι ακροδέκτες του προαιρετικού αντιστάτη πέδης -/+ βρίσκονται υπό τάση όταν το Vacon 10 συνδέεται στο ρεύμα, ακόμη κι όταν ο κινητήρας δεν λειτουργεί.

Τα τερματικά ελέγχου I/O είναι απομονωμένα από την τάση του δικτύου. Ωστόσο, οι ακροδέκτες εξόδου ρελέ μπορεί να διαθέτουν επικίνδυνη τάση ελέγχου, ακόμη κι όταν το Vacon 10 έχει αποσυνδεθεί από το δίκτυο.

Το ρεύμα διαρροής στη γείωση των μετατροπέων συχνότητας Vacon 10 υπερβαίνει τα 3,5 mA AC. Σύμφωνα με το πρότυπο EN61800-5-1, θα πρέπει να υπάρχει ενισχυμένη προστατευτική σύνδεση της γείωσης.

Ανατρέξτε στο κεφάλαιο 7!

Εάν ο μετατροπέας συχνότητας χρησιμοποιείται ως τμήμα μιας μηχανής, ο κατασκευαστής της μηχανής θα πρέπει να παρέχει το γενικό διακόπτη της μηχανής (EN 60204-1).

Εάν ο Vacon 10 αποσυνδεθεί από το δίκτυο κατά τη διάρκεια λειτουργίας του κινητήρα, εξακολουθεί να φέρει ρεύμα εάν ο κινητήρας έχει ενεργοποιηθεί από τη διαδικασία. Σε αυτήν την περίπτωση, ο κινητήρας λειτουργεί ως γεννήτρια που τροφοδοτεί ενέργεια στον μετατροπέα συχνότητας.

Μετά την αποσύνδεση του μετατροπέα συχνότητας από το δίκτυο, περιμένετε έως ότου ο ανεμιστήρας σταματήσει και τα τμήματα της οθόνης ή οι λυχνίες LED κατάστασης στον μπροστινό πίνακα σβήσουν. Περιμένετε άλλα 5 λεπτά προτού εκτελέσετε εργασίες στις συνδέσεις του Vacon 10.

Ο κινητήρας μπορεί να ξεκινήσει αυτόματα μετά από περίπτωση σφάλματος, εάν έχει ενεργοποιηθεί η λειτουργία αυτόματης επαναφοράς.

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

2 • vacon ΕΓΚΑΤΆΣΤΑΣΗ

MI3

MI1

=M4

MI2

=M5

LOC REM

BACK RESET

LOC REM

BACK RESET

LOC

REM

BACK RESET

2. ΕΓΚΑΤΑΣΤΑΣΗ

2.1 Μηχανολογική εγκατάσταση

Υπάρχουν δύο πιθανοί τρόποι στήριξης του Vacon 10 στον τοίχο, είτε με βίδωμα είτε με ράγα DIN.

Εικόνα 2.1: Τοποθέτηση με βίδες, MI1 - MI3

Σημείωση! Ανατρέξτε στις διαστάσει ς τοποθέτησης στο πίσω μέρος της μονάδας. Αφήστε ελεύθερο χώρο για ψύξη από επάνω (100 mm), από κάτω (50 mm) και στις πλευρές (20 mm) του Vacon 10! [η εγκατάσταση δίπλα δίπλα επιτρέπεται μόνο εάν η θερμοκρασία του περιβάλλοντος είναι χαμηλότερη από 40 °C.]

Εικόνα 2.2: Τοποθέτηση σε ράγα DIN, MI1 - MI3

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΕΓΚΑΤΆΣΤΑΣΗ vacon • 3

Συνδέστε το στήριγμα ΑΦΟΤΟΥ εγκαταστήσετε τα καλώδια ρε ύματος

Συνδέστε αυτή την πλάκα ΠΡΟΤΟΥ εγκαταστήσετε τα καλώδια ρε ύματος

Εικόνα 2.3: Σύνδεση της πλάκας PE και του στηρίγματος καλωδίου API, MI1 - MI3

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

4 • vacon ΕΓΚΑΤΆΣΤΑΣΗ

Έξοδος κινητήρα

~ (230 V, 400 V)

~ (230 V)

ΔΙΚΤΥΟ ΚΙΝΗΤΗΡΑΣ

Απογυμνώστε το πλαστικό κάλυμμα του καλωδίου γ ια τη γείωση 360°

L1 L 2/N L3 U/T1 V/T2 W /T3R+ R-

Εξωτερικός αντιστάτης πέδης 3~ (230V, 400 V, 575 V)

3~ (230V, 400 V, 575V)

Απογυμνώστε το πλαστι κό κάλυμμα του καλωδίο υ για τη γείωση 360°

ΔΙΚΤΥΟ ΚΙΝΗΤΗΡΑΣ

ΑΝΤΙΣΤΑΤΗΣ ΠΕΔΗΣ

Έξοδος κινητ ήρα

1~ (230 V)1~ (115 V)

2.2 Καλωδίωση και συνδέσεις

2.2.1 Καλώδια ισχύος

Σημείωση! Η ροπή σύσφιξης για τα καλώδια ισχύος είναι 0, 5 - 0,6 Nm (4-5 in.lbs)

Εικόνα 2.4: Συνδέσεις ισχύος του Vacon 10, MI1

Εικόνα 2.5: Συνδέσεις ισχύος του Vacon 10, MI2 - MI3

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΕΓΚΑΤΆΣΤΑΣΗ vacon • 5

Ροπή σύσφιξης καλωδίου ελέγχου: 0,4Nm

Απογυμνώστε το πλαστ ικό κάλυμ μα του καλωδίου για τη γείωση 360°

2.2.2 Καλωδίωση ελέγχου

Εικόνα 2.6: Ανοίξτε το καπάκι MI1 - MI3

Εικόνα 2.7: Τοποθετήστε τα καλώδια ελέγχου, MI1 - MI3

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

6 • vacon vacon 10 api

OFF

3. I/O ΕΛΕΓΧΟΥ ΚΑΙ ΑΚΡΟΔΕΚΤΕΣ

Ακροδέκτης Σήμα Εργοστασιακή ρύθμιση Περιγραφή

1 +10 Vref Τάση αναφοράς εξόδου Μέγιστο φορτίο 10 mA

2 AI1 Αναλογικό σήμα στο 1

3 GND Γείωση σήματος I/O

6 24 Vout 24 V έξοδος για DI ±20%, μέγ. φορτίο 50 mA

7 GND Γείωση σήματος I/O

8DI1 Ψηφιακή είσοδος 1

9DI2 Ψηφιακή είσοδος 2

10 DI3 Ψηφι ακή είσοδος 3

A A RS485 σήμα A Επικοινωνία FB Αρνητικό

B B RS485 σήμα B Επικοινωνία FB Θετικό

4 AI2 Αναλογικό σήμα στο 2

5 GND Γείωση σήματος I/O

13 GND Γείωση σήματ ος I/O

14 DI4 Ψηφιακή είσοδος 4 Προρρυθμισμένη

15 DI5 Ψηφιακή είσοδος 5 Προρρυθμισμένη

16 DI6 Ψηφι ακή είσοδος 6

18 AO Αναλογική έξοδος

20 DO Έξοδος ψηφιακού

22 RO 13 Έξοδος ρελέ 1

23 RO 14

σήματος

24 RO 22 Έξοδος ρελέ 2

25 RO 21

26 RO 24

Πίνακας 3.1: Προεπιλεγμένη διαμόρφωση I/O και συνδέσεις του Vacon 10 P) = Προγραμματιζόμενη λειτουργία, ανατρέξτε στις λίστες και περιγραφές παραμέτρων, στα κεφάλαια 5.

Συχνότητα αναφοράς

Έναρξη κίνησης εμπρός

Έναρξη κίνησης όπισθεν

Αναίρεση σφάλματος

PI πραγματική τιμή

ταχύτητα B0

ταχύτητα B1

Εξωτερικό σφάλμα

Συχνότητα εξόδου

Ενεργό = ΕΤΟΙΜΟ

Ενεργό = ΛΕΙΤΟΥΡΓΙΑ

Ενεργό = ΣΦΑΛΜΑ

0 - 10 V Ri = 200 kΩ

0 - +30 V Ri = 12 kΩ ελάχ.

0(4) - 20 mA, Ri = 200 Ω

0 - +30 V Ri = 12 kΩ (ελάχ.)

0(4) - 20 mA, RL = 500 Ω

Ανοικτός συλλέκτης, μέγ. φορτίο 48 V/50 mA

Μέγ. φορτίο μεταγωγής: 250 Vac/2 A ή 250 Vdc/0,4 A

Εικόνα 3.1: Vacon 10 I/O

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΛΟΉΓΗΣΗ & ΕΚΚΊΝΗΣΗ vacon • 7

FWD REV I/O KEYPAD BUS

REF

MON

PAR

SYS SYS

FAULTALARMSTOPREADY RU N

FWD REV I/O KEY PAD BUS

REF

PA R

FAULTALARMSTOPREADY RUN

MON

FW D REV I/O KEY PAD BUS

REF

PAR

FAUL TALARMSTO PREADY RUN

MON

FWD REV I/O KEYPAD BUS

REF

PAR

FAULTALARMSTOPRE ADY RUN

MON

FWD REV I/O KEYPAD BUS

REF

PAR

FAULTALARMSTOPRE ADY RUN

MON

FWD REV I/O KEYPAD BUS

REF

PAR

FAULTALARMSTOPRE ADY RUN

MON

FWD REV I/O KEYPAD BUS

REF

PAR

FAU LTALAR MSTO PREAD Y RUN

MON

FWD REV I/O KEYPAD BUS

REF

MON

PAR

FAULTALARMSTOPREADY RUN

Εμφανίζει τις τιμές αναφοράς του πληκτρολογίου, ανεξάρτητα από το επιλεγμέν ο σημείο ελέγχ ου.

Στο μενού αυτού μπορείτε ν α δείτε τις τιμές παρακολούθησης.

Στο μεν ού αυτού μ πορείτ ε να δείτε και να αλλ άξετε τις παραμέτρους

Εδώ μπορείτε να δείτε τις παραμ έτρους συστήματος και το υπομενού σφαλμάτων.

ΜΕΝΟΥ ΑΝΑΦΟΡΑΣ

ΜΕΝΟΥ ΠΑΡΑΚΟΛ ΟΥΘΗΣΗΣ

ΜΕΝΟΥ ΠΑΡΑΜΕΤ ΡΩΝ

ΜΕΝΟΥ ΣΥΣΤΗΜΑΤΟΣ

ΠΑΤΗΣΤΕ

4. ΠΛΟΗΓΗΣΗ & ΕΚΚΙΝΗΣΗ

4. 1 Τα βασικά μενού του Vacon 10

Εικόνα 4.1: Το βασικό μενού του Vacon 10

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

8 • vacon ΠΛΟΉΓΗΣΗ & ΕΚΚΊΝΗΣΗ

FAULTALARMSTOPREADY RUN

REF

MON

PAR

SYS

FAULTALARMSTOPREADY RUN

REF

MON

PAR

SYS

FAULTALARMSTOPREADY RUN

REF

MON

PAR

SYS

FWD REV I/O KEYPAD BUS

FWD REV I/O KEY PAD BUS

FWD REV I/O KEYPAD BUS

FAULTALARMSTOPREADY RUN

REF

MON

PAR

SYS

Μεταβείτε στο μενού παραμέτρων, επιλέ ξτε P1.3 ονομαστική ταχύτητα κι νητήρα

Πατήστε OK για είσοδο στη λειτουργία επεξεργασίας

Αλλάξτε τ ην τ ιμή P1.3 με το κουμπί Επάνω/Κάτω και πατήστε OK για επιβεβαίω ση

Επαναλάβετε την ίδια διαδικασία για την παράμετρο P1. 4, ονομαστικό ρεύμα κινητήρα

rpm

4.2 Οδηγός θέσης σε λειτουργία και εκκίνησης

4.2.1 Βήματα θέσης σε λειτουργία:

1. Διαβάστε τις οδηγίες ασφάλειας στη σελίδα 1

2. Συνδέ στε με ασφάλ εια τη γείωσ η και ελέγξ τε ότι τα καλώδια πληρούν τ ις απαιτήσεις

3. Ελέγξτε την ποιότητα και την ποσότητα του αέρα ψύξης

4. Βεβαιωθείτε ότι όλοι οι διακόπτες εκκίνησης/ τερματισμού βρίσκονται στη θέση STOP

5. Συνδέστε τη μονάδα οδήγησης με το δίκτυο ηλεκτροδότησης

6. Εκτελέστε τον οδηγό εκκίνησης και ρυθμίστε όλες τις απαραίτητες παραμέτρους

Πίνακας 4.1: Βήματα θέσης σε λειτουργία

4.2.2 Οδηγός εκκίνησης

Το Vacon 10 εκτελεί τον οδηγό εκκίνησης κατά την πρώτη ενεργοποίηση. Μπορείτε να εκτελέσετε τον οδηγό με τη ρύθμιση SYS Par.4.2 =1. Στις παρακάτω εικόνες φαίνεται η διαδικασία.

ΣΗΜΕΙΩΣΗ! Η εκτέλεση του οδηγού εκκίνησης επαναφέρει όλες τις

ρυθμίσεις παραμέτρων στις εργοστασιακές προεπιλογές!

7. Εκτελέστε δοκιμαστική λειτουργία χωρίς κινητήρα, ανατρέξτε στο εγχειρίδιο χρήσης στη

διεύθυνση www.vacon.com

8. Εκτελέστε δοκιμές άφορτης λειτουργίας χωρίς να συνδέσετε στη διαδικασία κινητήρα

9. Εκτελέστε αναγνω ριστική λειτουργία (παρ. ID631)

10. Συνδέστε τον κινητήρα στη διαδικασία και εκτελέστε άλλη μία δοκιμαστ ική λειτουργία

11. Το Vacon 10 είναι πλέον έτοιμο για χρήση

Εικόνα 4.2: Οδηγός εκκίνησης του Vacon 10 (τυπική εφαρμογή)

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΛΟΉΓΗΣΗ & ΕΚΚΊΝΗΣΗ vacon • 9

1,1 x I

NMOT

1,1 x I

NMOT

1,5 x I

NMOT

Επιλογές:

Επηρεαζόμενες παράμετροι:

P1.7 Ό ριο ρε ύματο ς (A)

P1.15 Ενίσχυση ροπής P2.2 Λειτουργία έναρξης

P2.3 Λειτουργία διακοπής P3.1 Ελάχιστη συχνότητα P4.2 Χρόνος επιτάχυνσης (s) P4.3 Χρόνος επιβράδυνσης (s)

P1.8 Λειτουργία ελέγχου κινητήρα

P1.7 P1.8 P1.15 P2.2 P2.3 P3.1 P 4.2 P 4.3

0 = Βασι κό

1 = Οδήγηση αν τλία ς

2 = Οδήγηση αν εμιστ ήρα

3 = Οδήγηση

υψηλής ροπής

0= Έλεγχος συχνότητας

0=Δεν χρησι μο ποιείται

1= Έλεγχος

ταχύτητας ανοικτού βρόχου

1= Χρήση

0 Hz

20 Hz

3 s 3 s

5 s 5 s

1 s 1 s

20 s20 s

READYRUN STOP ALARM

REF

MON

PAR

SYS

READYRUN STOP ALARM

FWD REV I/O KEYPAD BUS FWD REV I/OKEYPAD BUS FWD REV I/O KEYPAD BUS

READYRUN STOP ALARMFAULT

REF

MON

PAR

SYS

REF

MON

PAR

SYS

READY RUN STOP ALARM FAULT

REF

MON

PAR

SYS

FWD REV I/O KEYPAD BUS

1,5 x I

NMOT

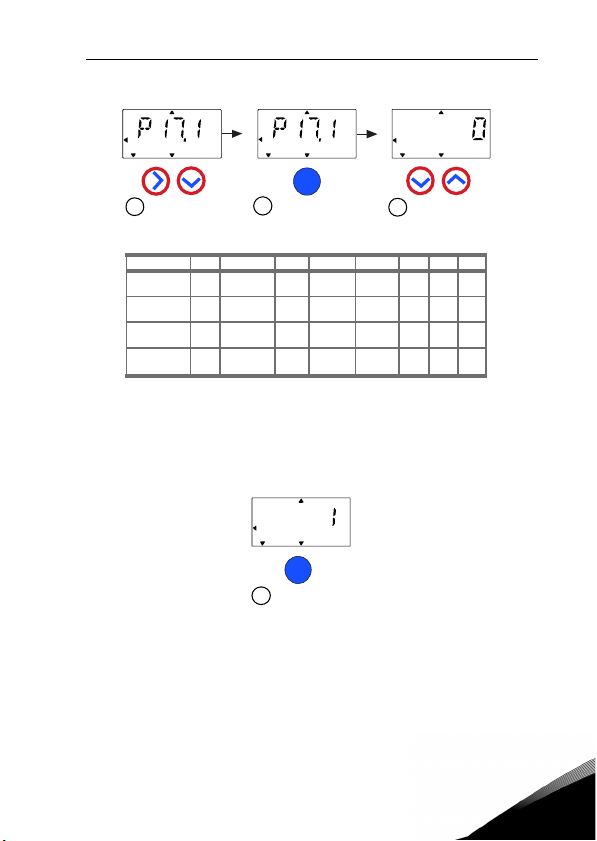

Ο οδηγός εκκίνησης εμφανίζει την τιμή της παραμέτρου 17.1.

Πατήστε OK για να μεταβείτε σε λειτ ουργία επεξερ γασίας.

Πατήστε OK για επιβεβαίω ση της ρύθμισης τ ης μονάδας οδήγησ ης

Επιλέξτε μεταξ ύ των τιμών 0-3, δείτε παρακάτω!

0= Αναρρ ίχησ η

1= Αναρρ ίχησ η

0= Ελεύθερη

1= Ταχύτητα

FAU LTFAU LT

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

Εικόνα 4.3: Ρύθμιση μονάδας οδήγησης

10 • vacon ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ

5. ΠΑΡΑΚΟΛΟΥΘΗΣΗ & ΠΑΡΑΜΕΤΡΟΙ

ΣΗΜΕΙΩΣΗ! Ο οδηγός αυτός προορίζεται για την τυπική εφαρμογή του Vacon 10. Εάν χρειάζεστε λεπτομερή περιγραφή των παραμέτρων, κάντε λήψη του εγχειριδίου εφαρμογής από τη διεύθυνση: www.vacon.com -> Support & downloads.

5.1 Τιμές παρακολούθησης

Σήμα

Κωδικός

παρακολούθησης

V1.1 Συχνότητα εξόδου Hz 1 Συχνότητα εξόδου προς τον κινητήρα

V1.2 Συχνότητα αναφοράς Hz 25

V1.3 Ταχύτητα κινητήρα σ.α.λ. 2 Υπολογισμένη ταχύτητα κινητήρα

Ένταση ρεύματος

V1.4

κινητήρα

V1.5 Ροπή κινητήρα % 4

V1.6 Ισχύς κινητήρα % 5

V1.7 Τάση κινητήρα V 6 Τάση κινητήρα

Τάση σύνδεσης

V1.8

συνεχούς ρεύματος

Θερμοκρασία

V1.9

μονάδας οδήγησης

Θερμοκρασία

V1.10

κινητήρα

V2.1 Αναλογική είσοδος 1 % 59

V2.2 Αναλογική είσοδος 2 % 60

V2.3 Αναλογική έξοδος % 81

Κατάσταση ψηφιακής

V2.4

εισόδου DI1, DI2, DI3

Κατάσταση ψηφιακής

V2.5

εισόδου DI4, DI5, DI6

V2.6 RO1, RO2, DO 17 Κατάσταση ρελέ/ψηφιακής εξόδου

V4.1 Σημείο ρύθμισης PI % 20 Σημείο ρύθμισης ρυθμιστή

V4.2 Τιμή ανάδρασ ης PI % 21 Πραγματική τιμή ρυθμιστή

V4.3 Σφάλμα PI % 22 Σφάλμα ρυθμιστή

V4.4 Έξοδος PI % 23 Έξοδος ρυθμιστή

Πίνακας 5.1: Σήματα παρακολούθησης Vacon 10

Αναγνω-

Μονάδα

A 3 Μετρούμενο ρεύμα κινητήρα

°C 8 Θερμοκρασία ψύκτρα ς

Περιγραφή

ριστικό

Συχνότητα αναφοράς στον έλεγχο κινητήρα

Υπολογισμένη πραγματική/ ονομαστική ροπή του κινητήρα

Υπολογισμένη πραγματική/ ονομαστική ισχύς του κινητήρα

Μετρούμενη τάση σύνδεσης συνεχούς ρεύματος

Υπολογισμένη θερμοκρασία κινητήρα

Εύρος σήματος AI1 σε ποσοστό του χρησιμοποιούμενου εύρους

Εύρος σήματος AI2 σε ποσοστό του χρησιμοποιούμενου εύρους

Εύρος σήματος AΟ σε ποσοστό του χρησιμοποιούμενου εύρους

15 Κατάσταση ψηφιακής εισόδου

16 Κατάσταση ψηφιακής εισόδου

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ vacon • 11

P1.1

P1.2

P1.3

P1.4

P1.5ϕP1.7

P1.15

P2.2

P2.3

P3.1

P3.2

5.2 Παράμετροι γρήγορης ρύθμισης (Εικονικό μενού, εμφανίζεται όταν η παράμετρος 17.2 είναι 1)

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Ονομαστική τάση

κινητήρα

Ονομαστική

συχνότητα κινητήρα

Ονομαστική

ταχύτητα κινητήρα

Ονομαστική ένταση ρεύματος κινητήρα

Συνημίτονο

κινητήρα

(Συντελεστής

ισχύος)

Όριο έντασης

ρεύματος

Ενίσχυση ροπής 0 1 0 109

Επιλογή σημείου

P2.1

τηλεχειρισμού 1

Λειτουργία έναρξης 0 1 0 505

Λειτουργία στάσης 0 1 0 506

Ελάχιστη συχνότητα 0,00 P3.2 Hz 0,00 101

Μέγιστη συχνότητα P3.1 320,00 Hz 50,00/60,00 102

Επιλογή συχνότητας

αναφοράς σημείου

P3.3

τηλεχειρισμού 1

Προρρυθμισμένη

P3.4

ταχύτητα 0

Προρρυθμισμένη

P3.5

ταχύτητα 1

Προρρυθμισμένη

P3.6

ταχύτητα 2

180 690 V Κυμαίνεται 110

30,00 320,00 Hz 50,00/60,00 111

30 20000 σ.α.λ. 144 0/1720 112

0,2 x

2,0 x

Nunit

0,30 1,00 0,85 120

0,2 x

2,0 x

Nunit

01 0 172

16 4 117

P3.1 P3.2 Hz 5,00 180

P3.1 P3.2 Hz 10,00 105

P3.1 P3.2 Hz 15,00 106

Nunit

Πίνακας 5.2: Παράμετροι γρήγορης ρύθμισης

πιλογή

Nunit

1,5 x

Nunit

Αναγνω-

ριστικό

113

107

Σημείωση

Ελέγξτε την πινακίδα ονομαστικών τιμών στον κινητήρα

Η προεπιλογή ισχύει για 4πολικό κινητήρα

Ελέγξτε την πινακίδα ονομαστικών τιμών στον κινητήρα

Μέγιστη ένταση ρεύματος κινητήρα

0 = Δεν χρησιμοποιείται 1 = Χρησιμοποιείται

0 = Ακροδέκτης I/O 1 = Fieldbus

0 = Αναρρίχηση 1 = Έναρξη με ταχύτητα

0 = Ελεύθερη 1 = Αναρρίχηση

Ελάχιστη συχνότητα αναφοράς

Μέγιστη συχνότητα αναφοράς

1 = Προρρυθμισμένη ταχύτητα 0

2 = Πληκτρολόγιο 3 = Fieldbus 4 = AI1 5 = AI2 6 = PI

Ενεργοποίηση από τις ψηφιακές εισόδους

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

12 • vacon ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ

P4.2

P4.3

P14.1

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

P3.7

P6.1

P6.5

P17.2

Προρρυθμισμένη

ταχύτητα 3

Χρόνος

επιτάχυνσης 1

Χρόνος

επιβράδυνσης 1

Εύρος

σήματος AI1

Περιοχή

σήματος AI2

Αυτόματη

επαναφορά

Απόκρυψη

παραμέτρων

P3.1 P3.2 Hz 20,00 126

0,1 3000,0 s 3,0 103

0,1 3000,0 s 3,0 104

01 0 379

01 0 390

01 0 731

01 1 115

Πίνακας 5.2: Παράμετροι γρήγορης ρύθμισης

πιλογή

Αναγνω-

ριστικό

Σημείωση

Ενεργοποίηση από τις ψηφιακές εισόδους

Χρόνος επιτάχυνσης από 0 Hz έως τη μέγιστη συχνότητα.

Χρόνος επιβράδυνσης από τη μέγιστη συχνότητα έως 0 Hz.

0 = 0 - 100% 1 = 20% - 100%

20% αντιστοιχεί σε 2 V ελάχιστο επίπεδο σήματος.

0 = 0 - 100% 1 = 20% - 100%

20% αντιστοιχεί σε 4 mA ελάχιστο επίπεδο σήματος.

0 = Απενεργοποίηση 1 = Ενεργοποίηση

0 = Εμφάνιση όλων

των παραμέτρων 1 = Εμφανίζεται μόνο η ομάδα παραμέτρων γρήγορων ρυθμίσεων

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ vacon • 13

P1.1

P1.2

P1.3

P1.4

P1.5

P1.7

P1.8

P1.9

P1.10

P1.11

P1.12

P1.13

P1.14

P1.15

P1.16

P1.17

5.3 Ρυθμίσεις κινητήρα (Πίνακας ελέγχου: Μενού παραμέτρων -> P1)

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Ονομαστική

τάση κινητήρα

Ονομαστική

συχνότητα κινητήρα

Ονομαστική

ταχύτητα κινητήρα

Ονομαστική ένταση

ρεύματος κινητήρα

Συνημίτονο

κινητήρα

(Συντελεστής

ισχύος)

Όριο έντασης

ρεύματος

Λειτουργία ελέγχου

κινητήρα

Αναλογία U/f 0 2 0 108

Σημείο εξασθένησης

πεδίου

Τάση σημείου

εξασθένησης πεδίου

Συχνότητα μεσαίου

σημείου U/f

Τάση μεσαίου

σημείου U/f

Τάση μηδενικής

συχνότητας

Ενίσχυση ροπής 0 1 0 109

Συχνότητα μεταγωγής

Κόφτης πέδης 0 2 0 504

180 690 V Κυμαίνεται 110

30,00 3 20,00 Hz

30 2000 0 σ.α.λ. 1440/1720 112

0,2 x

2,0 x

Nunit

0,30 1,00 0,85 120

0,2 x

2,0 x

Nunit

0 1 0 600

8,00 320,00 Hz

10,00 2 00,00 % 100,00 603

0,00 P1.10 Hz

0,00 P1.11 % 100,00 605

0,00 40,00 % 0,00 606

1,5 16,0 kHz 4,0/2,0 601

Πίνακας 5.3: Ρυθμίσεις κινητήρα

πιλογή

50,00/

60,00

Nunit

1,5 x

Nunit

50,00/

60,00

50,00/

60,00

Αναγνω-

ριστικό

Ελέγξτε την πινακίδα ονομαστικών τιμών στον κινητήρα

Ελέγξτε την πινακίδα

111

ονομαστικών τιμών στον κινητήρα

Η προεπιλογή ισχύει για 4-πολικό κινητήρα

Ελέγξτε την πινακίδα

113

ονομαστικών τιμών στον κινητήρα

Ελέγξτε την πινακίδα ονομαστικών τιμών στον κινητήρα

Μέγιστη ένταση ρεύματος

107

κινητήρα

0 = Έλεγχος συχνότητας 1 = Έλεγχος ταχύτητας

ανοικτού βρόχου

0 = Γραμμική 1 = Τετραγωνική 2 = Προγραμματιζόμενη

Συχνότητα σημείου

602

εξασθένησης πεδίου

Τάση στο σημείο εξασθένησης πεδίου ως % του U

Μεσαίο σημείο συχνότητας

604

για προγραμματιζόμενη U/f

Τάση μεσαίου σημείου για προγραμματιζόμενη U/f ως % της U

Τάση σε 0 Hz ως % της U

0 = Απενεργοποιημένη 1 = Ενεργοποιημένη

Συχνότητα PWM. Εάν οι τιμές είναι υψηλότερες από την προεπιλογή, μειώστε τη δυναμικότητα ρεύματος

0 = Απενεργοποιημένη 1 = Ενεργοποιημένη: Πάντα 2 = Κατάσταση λειτουργίας

Σημείωση

nmot

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

14 • vacon ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ

P1.19

P1.20

P1.21

P1.22

P2.2

P2.3

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Ταυτοποίηση

κινητήρα

Πτώση τάσης Rs 0,00 100,00 % 0,00 662

Ελεγκτής

υπερτάσης

Ελεγκτής υποτάσης 0 1 1 608

01 0 631

02 1 607

Πίνακας 5.3: Ρυθμίσεις κινητήρα

ΣΗΜΕΙΩΣΗ! Οι παράμετροι αυτές εμφανίζονται όταν P17.2 = 0.

5.4 Ρύθμιση εκκίνησης/στάσης (Πίνακας ελέγχου: Μενού παραμέτρων -> P2)

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Επιλογή σημείου

P2.1

τηλεχειρισμού

Λειτουργία έναρξης 0 1 0 505

Λειτουργία στάσης 0 1 0 506

I/O λογική

P2.4

έναρξης/στάσης

Τοπικός/

P2.5

απομακρυσμένος

Κατεύθυνση ελέγχου

P2.6

πληκτρολογίου

Πίνακας 5.4: Ρύθμιση έναρξης/στάσης

01 0 172

03 2 300

01 0 211

01 0 123

πιλογή

Προε-

πιλογή

Αναγνω-

ριστικό

0 = Μη ενεργή 1 = Ταυτοποίηση στάσης

(απαιτείται εντολή λειτουργίας εντός 20 s για ενεργοποίηση)

Πτώση τάσης στις περιελίξεις του κινητήρα ως % της U σε ονομαστική τιμή ρεύματος .

0 = Απενεργοποιημένη 1 = Ενεργοποιημένη,

τυπική λειτουργία 2 = Ενεργοποιημένη, λειτουργία κρουστικού φορτίου

0 = Απενεργοποίηση 1 = Ενεργοποίηση

Αναγνω-

ριστικό

0 = Ακροδέκτες I/O 1 = Fieldbus

0 = Αναρρίχηση 1 = Έναρξη με ταχύτητα

0 = Ελεύθερη 1 = Αναρρίχηση

I/O σήμα I/O σήμα ελέγχου 1 ελέγχου 2 0 Εμπρός Όπισθεν 1 Εμπρ.(όριο) Ανεστραμμένη

στάση

2 Εμπρ.(όριο) Όπισθεν (όριο) 3 Εκκίνηση Όπισθεν

0 = Τηλεχειρισμός 1 = Τοπικός έλεγχος

0 = Εμπρός 1 = Όπισθεν

Σημείωση

nmot

Σημείωση

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ vacon • 15

P3.1

P3.2

5.5 Αναφορές συχνότητας (Πίνακας ελέγχου: Μενού παραμέτρων -> P3)

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Ελάχιστη συχνότητα 0 ,00 P3.2 Hz 0,00 101

Μέγιστη συχνότητα P3.1 320,00 Hz 50,00/ 60,00 102

Επιλογή συχνότητας

P3.3

P3.4

P3.5

P3.6

P3.7

P3.8

P3.9

P3.10

P3.11

αναφοράς σημείου

τηλεχειρισμού

Προρρυθμισμένη

ταχύτητα 0

Προρρυθμισμένη

ταχύτητα 1

Προρρυθμισμένη

ταχύτητα 2

Προρρυθμισμένη

ταχύτητα 3

Προρρυθμισμένη

ταχύτητα 4

Προρρυθμισμένη

ταχύτητα 5

Προρρυθμισμένη

ταχύτητα 6

Προρρυθμισμένη

ταχύτητα 7

1 6 4 117

P3.1 P3.2 Hz 5,00 180

P3.1 P3.2 Hz 10,00 105

P3.1 P3.2 Hz 15,00 106

P3.1 P3.2 Hz 20,00 126

P3.1 P3.2 Hz 25,00 127

P3.1 P3.2 Hz 30,00 128

P3.1 P3.2 Hz 40,00 129

P3.1 P3.2 Hz 50,00 130

Πίνακας 5.5: Αναφορές συχνότητας

ΣΗΜΕΙΩΣΗ! Οι παράμετροι αυτές εμφανίζονται όταν P17.2 = 0.

πιλογή

Αναγνω-

ριστικό

Σημείωση

Ελάχιστη επιτρεπόμενη συχνότητα αναφοράς

Μέγιστη επιτρεπόμενη συχνότητα αναφοράς

1 = Προρρυθμισμένη ταχύτητα 0

2 = Πληκτρολόγιο 3 = Fieldbus 4 = AI1 5 = AI2 6 = PI

Ενεργοποίηση από τις ψηφιακές εισόδους

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

16 • vacon ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ

P4.1

P4.2

P4.3

P4.4

P4.5

P4.6

P4.7

P4.8

P4.9

P4.10

P4.11

P4.12

5.6 Ρύθμιση αναρριχήσεων και φρένων (Πίνακας ελέγχου: Μενού παραμέτρων -> P4)

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Αναρρίχηση σχήματος S 0,0 10,0 s 0,0 500

Χρόνος επιτάχυνσης 1 0,1 3000,0 s 3,0 103

Χρόνος επιβράδυνσης 1 0,1 3000,0 s 3,0 104

Αναρρίχηση σχήματος S 2 0,0 10,0 s 0,0 501

Χρόνος επιτάχυνσης 2 0,1 3000,0 s 10,0 502

Χρόνος επιβράδυνσης 2 0,1 3000,0 s 10,0 503

Πέδηση ροής 0 3 0 520

2,0 x

Ρεύμα πέδησης ροής

Ρεύμα πέδησης DC

Χρόνος ρεύματος

DC διακοπής

Συχνότητα ρεύματος

DC διακοπής

Χρόνος ρεύματος

DC έναρξης

0,5 x

Nunit

0,3 x

Nunit

0,00 600,00 s 0,00 508

0,10 10,00 Hz 1 ,50 515

0,00 600,00 s 0,00 516 0 = Μη ενεργή

Nunit

2,0 x I

Nunit

Πίνακας 5.6: Ρύθμιση αναρριχήσεων και φρένων

πιλογή

Nunit

Αναγνωριστικό

0 = Γραμμική >0 = Χρόνος αναρρίχησης

καμπύλης S

Ορίζει το χρόνο που απαιτείται για την αύξηση της συχνότητας εξόδου από μηδενική σε μέγιστη

Ορίζει το χρόνο που απαιτείται για τη μείωση της συχνότητας εξόδου από μέγιστη σε μηδενική

Ανατρέξτε στην παράμετρο P4.1

Ανατρέξτε στην παράμετρο P4.2

Ανατρέξτε στην παράμετρο P4.3

0 = Εκτός 1 = Επιβράδυνση 2 = Κόφτης 3 = Πλήρης λειτουργία

519

Ορίζει το ρεύμα που στέλνεται

507

στον κινητήρα κατά τη διάρκεια της πέδησης DC

Καθορίζει εάν η πέδηση είναι ενεργοποιημένη ή όχι και το χρόνο πέδησης της πέδης DC όταν ο κινητήρας σταματάει 0 = Μη ενεργή

Η συχνότητα εξόδου στην οποία εφαρμόζεται η πέδηση DC

Σημείωση

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ vacon • 17

5.7 Ψηφιακές είσοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P5)

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Σήμα ελέγχου I/O 1 0 6 1 403

P5.1

Σήμα ελέγχου I/O 2 0 6 2 404 Όπως η παράμετρος 5.1

P5.2

P5.3

P5.4

P5.5

P5.6

P5.7

P5.8

P5.9

P5.10

P5.11

P5.12

P5.13

Όπισθεν 0 6 0 412 Όπως η παράμετρος 5.1

Κλειστή σε εξωτερικό

σφάλμα

Ανοικτή σε εξωτερικό

σφάλμα

Αναίρεση σφάλματος 0 6 3 414 Όπως η παράμετρος 5.1

Ενεργοποίηση

λειτουργίας

Προρρυθμισμένη

ταχύτητα B0

Προρρυθμισμένη

ταχύτητα B1

Προρρυθμισμένη

ταχύτητα B2

Επιλογή χρόνου

αναρρίχησης 2

Απενεργοποίηση PI 0 6 0 1020 Όπως η παράμετρος 5.1

Επιβολή στο I/O 0 6 0 409 Όπως η παράμετρος 5.1

0 6 6 405 Όπως η παράμετρος 5.1

0 6 0 406 Όπως η παράμετρος 5.1

0 6 0 407 Όπως η παράμετρος 5.1

0 6 4 419 Όπως η παράμετρος 5.1

0 6 5 420 Όπως η παράμετρος 5.1

0 6 0 421 Όπως η παράμετρος 5.1

0 6 0 408 Όπως η παράμετρος 5.1

Πίνακας 5.7: Ψηφιακές είσοδοι

5.8 Αναλογικές είσοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P6)

Κωδικός Παράμετρος Ελάχ. Μέγ . Μονάδα

Εύρος σήματος AI1 0 1 0 379

P6.1

Προσαρμοσμένο

P6.2

ελάχιστο AI1

Προσαρμογή μέγ. AI1 -100,00 300,00 % 100,0 0 381

P6.3

Χρόνος φίλτρου AI1 0,0 10,0 s 0,1 378 0 = χωρίς φίλτρο

P6.4

Περιοχή σήματος AI2 0 1 0 390

P6.5

Προσαρμοσμένο

P6.6

P6.7

P6.8

ελάχ. AI2

Προσαρμοσμένο

μέγ. AI2

Χρόνος φίλτρου AI2 0,0 10,0 s 0,1 389 0 = χωρίς φίλτρο

-100,00 100,00 % 0,00 380

-100,00 100,00 % 0,00 391

-100,00 300,00 % 100,00 392

Πίνακας 5.8: Αναλογικές είσοδοι

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

πιλογή

Προε-

πιλογή

Αναγνω-

ριστικό

Αναγνω-

ριστικό

Σημείωση

0 = Δεν χρησιμοποιείται 1 = DI1 2 = DI2 3 = DI3 4 = DI4 5 = DI5 6 = DI6

Σημείωση

0 = 0 - 100% (0 - 10 V) 1 = 20% - 100% (2 - 10 V)

0,00 = χωρίς κλιμάκωση ελαχίστου

100,00 = χωρίς κλιμάκωση μεγίστου

0 = 0 - 100% (0 - 20 mA) 1 = 20% - 100% (4 -20 mA)

0,00 = χωρίς κλιμάκωση ελαχίστου

100,00 = χωρίς κλιμάκωση μεγίστου

18 • vacon ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ

5.9 Ψηφιακές έξοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P8)

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Επιλογή

P8.1

σήματος RO1

Επιλογή

P8.2

σήματος RO2

Επιλογή

P8.3

σήματος DO1

Αναστροφή RO2 0 1 0 158 8

P8.4

011 2 313

0 11 3 314 Όπως η παράμετρος 8.1

0 11 1 312 Όπως η παράμετρος 8.1

Πίνακας 5.9: Ψηφιακές έξοδοι

5.10 Αναλογικές έξοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P9)

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Επιλογή

αναλογικού

P9.1

σήματος εξόδου

Ελάχιστο

P9.2

αναλογικής εξόδου

Πίνακας 5.10: Αναλογικές έξοδοι

04 1 307

01 0 310

πιλογή

Προε-

πιλογή

Αναγνω-

ριστικό

0 = Δεν χρησιμοποιείται 1 = Ετοιμότητα 2 = Λειτουργία 3 = Σφάλμα 4 = Ανεστραμμένο Σφάλμα 5 = Προειδοποίηση 6 = Αντιστροφή 7 = Σε ταχύτητα 8 = Ενεργός ρυθμιστής κινητήρα 9 = Λέξη ελέγχου FB B13 10 = Λέξη ελέγχου FB B14 11 = Λέξη ελέγχου FB B15

0 = Χωρίς αναστροφή 1 = Ανεστραμμένη

Αναγνω-

ριστικό

0 = Δεν χρησιμοποιείται 1 = Συχνότητα εξόδου (0-f 2 = Ένταση ρεύματος εξόδου

(0-I

nMotor

3 = Ροπή κινητήρα (0-T 4 = Έξοδος PI (0 - 100%)

0 = 0 mA 1 = 4 mA

Επιλογές

)

nMotor

)

max

)

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ vacon • 19

P13.2

P13.3

P13.4

P13.5

P13.6

P13.7

P13.8

P13.9

P13.10

P13.23

P14.1

P14.2

P14.3

P14.5

5.11 Προστασίες (Πίνακας ελέγχου: Μενού παραμέτρων -> P13)

Προε-

Κωδικός Παράμετρο ς Ελά χ. Μέγ. Μονάδα

Σφάλμα χαμηλής

P13.1

αναλογικής εισόδου

Σφάλμα χαμηλής

τάσης

Σφάλμα γείωσης 0 2 2 703 Όπως η παράμετρος 13.1

Σφάλμα φάσης

εξόδου

Προστασία

ακινητοποίησης

Προστασία χαμηλού

φορτίου

Θερμική προστασία

κινητήρα

Θερμοκρασία

περιβάλλοντος

Ψύξης σε μηδενική

ταχύτητα

Θερμική σταθερά

χρόνου

Επίβλεψη διένεξης

FWD/REV

02 1 700

12 2 727

0 2 2 702 Όπως η παράμετρος 13.1

0 2 0 709 Όπως η παράμετρος 13.1

0 2 0 713 Όπως η παράμετρος 13.1

0 2 2 704 Όπως η παράμετρος 13.1

-20 100 °C 40 705 Θερμοκρασία περιβάλλοντος

0,0 150,0 % 40,0 706 Ψύξη ως % σε ταχύτητα 0

1200ελάχ. 45 707

0 2 1 1463 Το ίδιο με το P13.1

Πίνακας 5.11: Προστασίες

ΣΗΜΕΙΩΣΗ! Οι παράμετροι αυτές εμφανίζονται όταν P17.2 = 0.

5.12 Παράμετροι αυτόματης αναίρεσης σφάλματος (Πίνακας ελέγχου: Μενού παραμέτρων -> P14)

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Αυτόματη

επαναφορά

Χρόνος αναμονής 0,10 10,00 s 0,50 717

Χρόνος δοκιμής 0,00 60,00 s 30,00 718 Μέγιστος χρόνος για δοκιμές

Λειτουργία

επανεκκίνησης

01 0 731

02 2 719

Πίνακας 5.12: Παράμετροι αυτόματης αναίρεσης σφάλματος

ΣΗΜΕΙΩΣΗ! Οι παράμετροι αυτές εμφανίζονται όταν P17.2 = 0.

πιλογή

Προε-

πιλογή

Αναγνω-

ριστικό

0 = Χωρίς ενέργεια 1 = Συναγερμός 2 = Σφάλμα: Ελεύθερη κίνηση

1 = Χωρίς απόκριση (δεν

παράγεται σφάλμα αλλά η μονάδα οδήγησης διακόπτει τη διαμόρφωση) 2 = Σφάλμα:Ελεύθερη κίνηση

Θερμική σταθερά χρόνου κινητήρα

Αναγνω-

ριστικό

0 = Απενεργοποιημένη 1 = Ενεργοποίηση

Χρόνος αναμονής μετά από σφάλμα

0 = Αναρρίχηση 1 = Έναρξη με ταχύτητα 2 = Από τη λειτουργία έναρξης

Σημείωση

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

20 • vacon ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ

P17.1

5.13 Παράμετροι ελέγχου PI (Πίνακας ελέγχου: Μενού παραμέτρων -> P15)

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ. Μονάδα

Επιλογή

προέλευσης

P15.1

σημείου ρύθμισης

Σταθερό σημείο

P15.2

ρύθμισης

Επιλογή

προέλευσης

P15.4

ανάδρασης

Ελάχιστη τιμή

P15.5

ανάδρασης

Μέγιστη τιμή

P15.6

ανάδρασης

Αναλογικό κέρδος 0,0 1000,0 % 100,0 118 Αναλογική απολαβή

P15.7

Ολοκληρωτικός

P15.8

P15.10

χρόνος

Σφάλμα

αναστροφής

0 3 0 332

0,0 100,0 % 50,0 167 Σταθερό σημείο ρύθμισης

0 2 1 334

0,0 50,0 % 0,0 336 Τιμή σε ελάχιστο σήμ α

10,0 300,0 % 10 0,0 337 Τιμή σε μέγ ιστο σήμα

0,00 320,00 s 10,00 119 Ολοκληρωτικός χρόνος

0 1 0 340

Πίνακας 5.13: Παράμετροι ελέγχου PI

ΣΗΜΕΙΩΣΗ! Οι παράμετροι αυτές εμφανίζονται όταν P17.2 = 0.

5.14 Ρύθμιση εφαρμογής (Πίνακας ελέγχου: Μενού παραμέτρων -> P17)

Κωδικός Παράμετρος Ελάχ . Μέγ. Μονάδα

Τύπος εφαρμογής 0 3 0 540

Απόκρυψη

P17.2

παραμέτρων

Πίνακας 5.14: Παράμετροι ρύθμισης εφαρμογής

01 1 115

πιλογή

Προεπιλογή

Αναγνω-

ριστικό

0 = Σταθερό σημείο ρύθμισης % 1 = AI1 2 = AI2 3 = Fiel-bus

(ProcessDataIn1)

0 = AI1 1 = AI2 2 = Field-bus (Process-DataIn2)

0 = Άμεσο (Ανάδραση < Σημείο

ρύθμισης ->Αύξηση εξόδου PID) 1 = Ανεστραμμένο (Ανάδραση > Σημείο ρύθμισης ->Μείωση εξόδου PID)

Αναγνω-

ριστικό

0 = Βασική 1 = Αντλία 2 = Οδήγηση ανεμιστήρα 3 = Υψηλή ροπή ΣΗΜΕΙΩΣΗ! Εμφανίζεται μόνο

όταν ενεργοποιείται ο οδηγός εκκίνησης

0 = Εμφάνιση όλων των παραμέτρων 1 = Εμφανίζεται μόνο η ομάδα παραμέτρων γρήγορων ρυθμίσεων

Σημείωση

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ vacon • 21

5.15 Παράμετροι συστήματος

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ.

V1.1 API SW ID 2314

V1.2 API SW έκδοση 835

V1.3 Power SW ID 2315

V1.4 Power SW έκδοση 834

V1.5 ID Εφαρμογής 837

V1.6

V1.7 Φόρτωση συστήματος 839

V2.1

P2.2 Πρωτόκολλο Fieldbus 0 1 0 809

P2.3 Διεύθυνση Slave 1 255 1 810

P2.4 Ρυθμός Baud 0 5 5 811

P2.7

Πίνακας 5.15: Παράμετροι συστήματος

Πληροφορίες λογισμικού (μενού παραμέτρων -> V1)

Αναθεώρηση

εφαρμογής

Παράμετρος Fieldbus (μενού παραμέτρων -> V2)

Κατάσταση

επικοινωνίας

Λήξη χρόνου επικοινωνίας

0 255 0 814

πιλογή

Αναγνωριστικό

838

Κατάσταση της επικοινωνίας Modbus. Μορφή: xx.yyy

808

όπου xx = 0 - 64 (αριθμός μηνυμάτων σφάλματος) yyy = 0 - 999 (αριθμός θετικών μηνυμάτων)

0 = Δεν χρησιμοποιείται 1 = Χρησιμοποιείται

Modbus

0 = 300 1 = 600 2 = 1200 3 = 2400 4 = 4800 5 = 9600

1 = 1 sec 2 = 2 sec κ.λπ.

Σημείωση

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

22 • vacon ΠΑΡΑΚΟΛΟΎΘΗΣΗ & ΠΑΡΆΜΕΤΡΟΙ

P4.2

Προε-

Κωδικός Παράμετρος Ελάχ. Μέγ.

P2.8

V3.1 Μετρητής MWh 827 Εκατομμύρια βατώρες

V3.2 Ημέρες ενεργοποίησης 828

V3.3 Ώρες ενεργοποίησης 829

V3.4

V3.5

V3.6 Μετρητής σφαλμάτων 842

F5.x

F6.x

Πίνακας 5.15: Παράμετροι συστήματος

Επαναφορά κατάστασης

επικοινωνίας

Μετρητής

λειτουργίας: Ημέρες

Μετρητής

λειτουργίας: Ώρες

Επαναφορά

εργοστασιακών

ρυθμίσεων

Μενού ενεργού

σφάλματος

Μενού ιστορικού

σφαλμάτων

0 1 0 815

Άλλες πληροφορίες

0 1 0 831

πιλογή

Αναγνω-

ριστικό

840

841

Σημείωση

1 = Επαναφορά των

εργοστασιακών ρυθμίσεων για όλες τις παραμέτρους

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΕΝΤΟΠΙΣΜΟΣ ΣΦΑΛΜΑΤΩΝ vacon • 23

6. ΕΝΤΟΠΙΣΜΟΣ ΣΦΑΛΜΑΤΩΝ

Κωδικός

σφάλματος

Πίνακας 6.1: Κωδικοί σφαλμάτων. Ανατρέξτε στο εγχειρίδιο χρήσης για λεπτομερείς περιγραφές των σφαλμάτων.

Υπερένταση

Ελεγκτής

Σφάλμα γείωσης

Σφάλμα συστήματος

Υποτάση

Σφάλμα φάσης εξόδου

Χαμηλή θερμοκρασία

μετατροπέα συχνότητας

Υψηλή θερμοκρασία

μετατροπέα συχνότητας

Κινητήρας

ακινητοποιημένος

Υψηλή θερμοκρασία

κινητήρα

Χαμηλό φορτίο κινητήρα

Ονομασία σφάλματος

Κωδικός

σφάλματος

Ονομασία σφάλματος

Σφάλμα αθροίσματος ελέγχου EEPROM

Σφάλμα επίβλεψης μικροελεγκτή

Πίσω προστασία EMF

Εσωτερική επικοινωνία διαύλου

Σφάλμα εφαρμογής

Υψηλή θερμοκρασία IGBT

Επιλογή αναλογικής εισόδου 20% - 100% (εύρος επιλεγμένου σήματος 4 έως 20 mA ή 2 έως 10 V)

Εξωτερικό σφάλμα

Σφάλμα Fieldbus

Σφάλμα αναγνώρισης

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

24 • vacon ΓΕΝΙΚΆ ΔΕΔΟΜΈΝΑ

7. ΓΕΝΙΚΑ ΔΕΔΟΜΕΝΑ

Πλαίσιο Ύψος (mm) Πλάτος (mm) Βάθος (mm) Βάρος (kg)

Διαστάσεις και βάρη

Δίκτυο τροφοδοσίας

Σύνδεση κινητήρα

Συνθήκες περιβάλλοντος

EMC

Πρότυπα

Πιστοποιητικά και δήλωση συμμόρφωσης του κατασκευαστή

MI1 160 66 98 0,5

MI2 195 90 102 0,7

MI3 254 100 109 1

Δίκτυα

Ρεύμα βραχυκύκλωσης

Τάση εξόδου

Ρεύμα εξόδου

Θερμοκρασία περιβάλλοντος λειτουργίας

Θερμοκρασία αποθήκευσης

Σχετική υγρασία

Υψόμετρο

Κατηγορία προστασίας

Βαθμός ρύπανσης PD2

Ατρωσία Πληροί τα πρότυπα EN50082-1, -2, EN61800-3

Εκπομπές (Ανατρέξτε στις λεπτομερείς περιγραφές στο Εγχειρίδιο χρήσης του Vacon 10 στη διεύθυνση: www.vacon.com)

Το Vacon 10 (400 V) δεν είναι δυνατόν να χρησιμοποιηθεί με δίκτυα γωνίας γείωσης

Η μέγιστη ένταση ρεύματος βραχυκύκλωσης πρέπει να είναι < 50 kA

0 - U

Συνεχές ονομαστικό ρεύμα I +50 ºC (εξαρτάται από το μέγεθος της μονάδας), υπερφόρτωση 1,5 x I

μέγ. 1 min/10 min

-10 °C (χωρίς παγετό)…+40/50 °C (εξα ρτάται από το μέγεθος της μονάδας): ονομαστική ικανότητα φορτίου I Για εγκατάσταση δίπλα δίπλα για MI1-3 είναι πάντα 40 °C. Για την επιλογή IP21/Nema1 σε MI1-3 η μέγιστη θερμοκρασία είναι επίσης 40 °C.

-40 °C…+70 °C

0 έως 95% RH, χωρίς συμπύκνωση, μη διαβρωτική, χωρίς ροή σταγόνων νερού

100% δυναμικότητα φορτίου (χωρίς μείωση ονομαστικής τιμής) έως τα 1.000 m. 1% μείωση ονομαστικής τιμής για κάθε 100 m πάνω από τα 1.000 m. Μέγιστο υψόμετρο 2.000 m

IP20/IP21/Nema1 για MI1 -3

230 V : Πληροί την κατηγορία EM C C2. Με εσωτερικό φίλτρο RFI. 400 V : Πληροί την κατηγορία EM C C2. Με εσωτερικό φίλτρο RFI. Και τα δύο: Δεν υπάρχει προστασία εκπομπών EMC ( Vacon επίπεδο N): Χωρίς φίλτρο RFI

Για EMC: EN61800-3 Για ασφάλεια: UL508C, EN61800-5

Για ασφάλεια: CE, UL, cUL Για EMC: CE (ανατρέξτε στην πινακίδα στοιχείων της μονάδας για λεπτομερέστερες εγκρίσεις)

σε θερμοκρασία περιβάλλοντος μέγ.

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΓΕΝΙΚΆ ΔΕΔΟΜΈΝΑ vacon • 25

Απαιτήσεις καλωδίων και ασφαλειών (Ανατρέξτε στα λεπτομερή δεδομένα στο Εγχειρίδιο χρήσης του Vacon 10 στη διεύθυνση: www.vacon.com) 380 - 480 V, 3~ 208 – 240 V, 3~

115 V, 1~

208 – 240, 1~

575 V

- Με τις ασφάλειες που αναφέρονται παραπάνω, η μονάδα οδήγησης είναι δυνατόν να συνδεθεί σε τροφοδοσία ρεύματος με μέγιστη ένταση ρεύματος βραχυκύκλωσης 50 kA.

- Χρησιμοποιήστε καλώδια με αντοχή στη θερμότητα τουλάχι στον +70 °C.

- Οι ασφάλειες λειτουργούν επίσης ως προστασία υπερφόρτωσης των καλωδίων.

- Οι οδηγίες αυτές ισχύουν μόνο σε περιπτώσεις ενός κινητήρα και σύνδεσης ενός αγωγού από τον μετατροπέα συχνότητας προς τον κινητήρα.

- Για την πλήρη συμμόρφωση με το πρότυπο EN61800-5-1, ο π ροστατευτικός αγωγός πρέπει να έχει διατομή τουλάχιστον 10 mm2 Cu ή 16 mm2 Al. Μια άλλη εναλλακτική λύση είναι η χρήση πρόσθετου προστατευτικού αγωγού με τουλάχιστον το ίδιο μέγεθος με τον αρχικό αγωγό.

Πλαίσιο Ασφάλεια (A)

MI1 6

MI2 10

MI3 20 3*2,5+2,5 1,5-6

MI2 20 2*2,5+2,5

MI3 32 2*6+6

MI1 10 2*1,5+1,5

MI2 20 2*2,5+2,5

MI3 32 2*6+6 1,5-6

MI3 6

MI3 10

MI3 20 3*2,5+2,5 1,5-6

Αγωγός δικτύου

Cu (mm

3*1,5+1,5 1,5-4

Καλώδιο ακροδέκτη min-max

)

(mm

)

Φάση Γείωση

1,5-4

Έλεγχος και ρελέ

0,5-1,5

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

26 • vacon ΓΕΝΙΚΆ ΔΕΔΟΜΈΝΑ

Ονομαστικές τιμές ισχύος του Vacon 10

Τάση δικτύου 208 - 240 V, 50/60 Hz, 1~ σε σειρά

Τύπος μετατροπέα συχνότητας

Ονομαστική ικανότητα φορτίου

100% συνεχές ρεύμα I

150% ρεύμα

[A]

υπερφόρτωσης [A]P[HP]P[KW]

Ισχύς άξονα κινητήρα

0001 1,7 2,6 0,33 0,25 4,2 MI1 0,55

0002 2,4 3,6 0,5 0,37 5,7 MI1 0,55

0003 2,8 4,2 0,75 0,55 6,6 MI1 0,55

0004 3,7 5,6 1 0,75 8,3 MI2 0,7

0005 4,8 7,2 1,5 1,1 11,2 MI2 0,7

0007 7 10,5 2 1,5 14,1 MI2 0,7

0009* 9,6 14,4 3 2,2 22,1 MI3 0,99

Πίνακας 7.1: Ονομαστικές τιμές ισχύος του Vacon 10, 208 - 240 V

* Η μέγιστη θερμοκρασία περιβάλλοντος λειτουργίας για αυτήν τη μο νάδα οδήγησης είναι 40 °C!

Τάση δικτύου 208 - 240 V, 50/60 Hz, 3~ σε σειρά

Ονομαστική ικανότητα φορτίου

Τύπος

μετατροπέα

συχνότητας

100% συνεχές ρεύμα I

[A]

150% ρεύμα υπερφόρτωσης [A]

0001 1,7 2,6 0,33 0,25 2,7 MI1 0,55

0002 2,4 3,6 0,5 0,37 3,5 MI1 0,55

0003 2,8 4,2 0,75 0,55 3,8 MI1 0,55

0004 3,7 5,6 1 0,75 4,3 MI2 0,7

0005 4,8 7,2 1,5 1,1 6,8 MI2 0,7

0007* 7 10,5 2 1,5 8,4 MI2 0,7

0011* 11 16,5 3 2,2 13,4 MI3 0,99

Πίνακας 7.2: Ονομαστικές τιμές ισχύος του Vacon 10, 208 - 240 V, 3~

* Η μέγιστη θερμοκρασία περιβάλλοντος λειτουργίας για αυτήν τη μονάδα οδήγησης είναι +40 °C!

Ισχύς άξονα κινητήρα

[HP]P[KW]

Ονομαστική ένταση ρεύματος

Μηχανολογικό

εισόδου

μέγεθος

[A]

Ονομαστική ένταση ρεύματος

Μηχανολογικό

εισόδου

μέγεθος

[A]

Βάρος (kg)

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

ΓΕΝΙΚΆ ΔΕΔΟΜΈΝΑ vacon • 27

Τάση δικτύου 115 V, 50/60 Hz, 1~ σε σειρά

Ονομαστική ικανότητα φορτίου

Τύπος

μετατροπέα

συχνότητας

100% συνεχές ρεύμα I

0001 1,7 2,6 0,33 0,25 9,2 MI2 0,7

150% ρεύμα

[A]

υπερφόρτωσης [A]P[HP]P[KW]

Ισχύς άξονα κινητήρα

0002 2,4 3,6 0,5 0,37 11,6 MI2 0,7

0003 2,8 4,2 0,75 0,55 12,4 MI2 0,7

0004 3,7 5,6 1 0,75 15 MI2 0,7

0005 4,8 7,2 1,5 1,1 16,5 MI3 0,99

Πίνακας 7.3: Ονομαστικές τιμές ισχύος του Vacon 10, 115 V, 1~

Τάση δικτύου 380 - 480 V, 50/60 Hz, 3~ σε σειρά

Ονομαστική ικανότητα φορτίου

Τύπος μετατροπέα συχνότητας

100% συνεχές ρεύμα I

150% ρεύμα

[A]

υπερφόρτωσης [A]P[HP]P[KW]

0001 1,3 2 0,5 0,37 2,2 MI1 0,55

0002 1,9 2,9 0,75 0,55 2,8 MI1 0,55

0003 2,4 3,6 1 0,75 3,2 MI1 0,55

0004 3,3 5 1,5 1,1 4 MI2 0,7

0005 4,3 6,5 2 1,5 5,6 MI2 0,7

0006 5,6 8,4 3 2,2 7,3 MI2 0,7

0008 7,6 11,4 4 3 9,6 MI3 0,99

0009 9 13,5 5 4 11,5 MI3 0,99

0012 12 18 7,5 5,5 14,9 MI3 0,99

Πίνακας 7.4: Ονομαστικές τιμές ισχύος του Vacon 10, 380 - 480 V

Ισχύς άξονα κινητήρα

Ονομαστική ένταση ρεύματος εισόδου

[A]

Ονομαστική ένταση ρεύματος εισόδου

[A]

Μηχανολογικό μέγεθος

Βάρος (Kg)

Βάρος (kg)

24 ωρη υποστήριξη +358 (0)201 212 575 • Email: vacon@vacon.com

28 • vacon ΓΕΝΙΚΆ ΔΕΔΟΜΈΝΑ

Τάση δικτύου 575 V, 50/60 Hz, 3~ σε σειρά

Ονομαστική ικανότητα φορτίου

Τύπος

μετατροπέα

συχνότητας

100% συνεχές ρεύμα I

0002 1,7 2,6 1 0,75 2 MI3 0,99

0003 2,7 4,2 2 1,5 3,6 MI3 0,99

0004 3,9 5,9 3 2,2 5 MI3 0,99

0006 6,1 9,2 5 3,7 7,6 MI3 0,99

0009 9 13,5 7,5 5,5 10,4 MI3 0,99

Πίνακας 7.5: Ονομαστικές τιμές ισχύος του Vacon 10, 575 V

Σημείωση: Τα ρεύματα εισόδου είναι υπολογισμένες τιμές με γραμμή τροφοδοσίας μετασχηματιστή 100 kVA.

150% ρεύμα

[A]

υπερφόρτωσης [A]P[HP]P[kw]

Ισχύς άξονα κινητήρα

Γρήγορη ρύθμιση του Modbus

A: Επιλέξτε Fieldbus ως ση μείο τηλεχειρισμού: P2.1 σε 1 – Fieldbus

B: Ρυθμίστε το πρωτόκολλο Modbus RTU σε "ON": S2.2 σε 1 – Modbus

A. Ρυθμίστε τη λέξη ελέγχου σε "0" (2001) B. Ρυθμίστε τη λέξη ελέγχου σε "1" (2001) Γ. Η κατάσταση του μετατροπέα συχνότητας είναι RUN Δ. Ρυθμίστε την τιμή αναφορά σε "5000" (50,00%) (2003)

Ε. Η πραγματική ταχύτητα είναι 5000 (25,00 Hz εάν η ελάχιστη συχνότητα είναι 0,00 Hz και η μέγιστη συχνότητα είναι 50,00 Hz) ΣΤ. Ρυθμίστε τη λέξη ελέγχου σε "0" (2001) Ζ. Η κατάσταση του μετατροπέα συχνότητας είναι STOP

Ονομαστική ένταση ρεύματος εισόδου

[A]

Μηχανολογικό μέγεθος

Βάρος (kg)

Τηλ. +358 (0)201 2121 • Φαξ +358 (0)201 212205

Find your nearest Vacon office

on the Internet at:

www.vacon.com

Manual authoring: documentation@vacon.com

Vacon Plc. Runsorintie 7 65380 Vaasa Finland

Document ID:

Rev. D1

Danfoss vacon 10 Operating guide [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. ΑΣΦΑΛΕΙΑ

2. ΕΓΚΑΤΑΣΤΑΣΗ

2.1 Μηχανολογική εγκατάσταση

2.2 Καλωδίωση και συνδέσεις

2.2.1 Καλώδια ισχύος

2.2.2 Καλωδίωση ελέγχου

3. I/O ΕΛΕΓΧΟΥ ΚΑΙ ΑΚΡΟΔΕΚΤΕΣ

4. ΠΛΟΗΓΗΣΗ & ΕΚΚΙΝΗΣΗ

4. 1 Τα βασικά μενού του Vacon 10

4.2 Οδηγός θέσης σε λειτουργία και εκκίνησης

4.2.1 Βήματα θέσης σε λειτουργία:

4.2.2 Οδηγός εκκίνησης

5. ΠΑΡΑΚΟΛΟΥΘΗΣΗ & ΠΑΡΑΜΕΤΡΟΙ

5.1 Τιμές παρακολούθησης

5.2 Παράμετροι γρήγορης ρύθμισης (Εικονικό μενού, εμφανίζεται όταν η παράμετρος 17.2 είναι 1)

5.3 Ρυθμίσεις κινητήρα (Πίνακας ελέγχου: Μενού παραμέτρων -> P1)

5.4 Ρύθμιση εκκίνησης/στάσης (Πίνακας ελέγχου: Μενού παραμέτρων -> P2)

5.5 Αναφορές συχνότητας (Πίνακας ελέγχου: Μενού παραμέτρων -> P3)

5.6 Ρύθμιση αναρριχήσεων και φρένων (Πίνακας ελέγχου: Μενού παραμέτρων -> P4)

5.7 Ψηφιακές είσοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P5)

5.8 Αναλογικές είσοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P6)

5.9 Ψηφιακές έξοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P8)

5.10 Αναλογικές έξοδοι (Πίνακας ελέγχου: Μενού παραμέτρων -> P9)

5.11 Προστασίες (Πίνακας ελέγχου: Μενού παραμέτρων -> P13)

5.12 Παράμετροι αυτόματης αναίρεσης σφάλματος (Πίνακας ελέγχου: Μενού παραμέτρων -> P14)

5.13 Παράμετροι ελέγχου PI (Πίνακας ελέγχου: Μενού παραμέτρων -> P15)

5.14 Ρύθμιση εφαρμογής (Πίνακας ελέγχου: Μενού παραμέτρων -> P17)

5.15 Παράμετροι συστήματος

6. ΕΝΤΟΠΙΣΜΟΣ ΣΦΑΛΜΑΤΩΝ

7. ΓΕΝΙΚΑ ΔΕΔΟΜΕΝΑ
