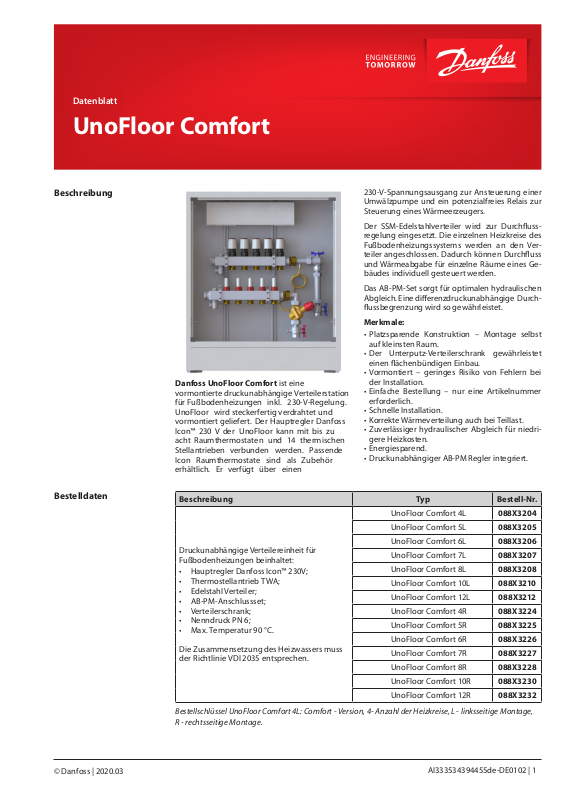

Page 1
Datenblatt
UnoFloor Comfort
Beschreibung
Danfoss UnoFloor Comfort ist eine
vormontierte druckunabhängige Verteilerstation
für Fußbodenheizungen inkl. 230-V-Regelung.
UnoFloor wird steckerfertig verdrahtet und
vormontiert geliefert. Der Hauptregler Danfoss
Icon™ 230 V der UnoFloor kann mit bis zu
acht Raumthermostaten und 14 thermischen
Stellantrieben verbunden werden. Passende
Icon Raumthermostate sind als Zubehör
erhältlich. Er verfügt über einen
230-V-Spannungsausgang zur Ansteuerung einer
Umwälzpumpe und ein potenzialfreies Relais zur
Steuerung eines Wärmeerzeugers.
Der SSM-Edelstahlverteiler wird zur Durchflussregelung eingesetzt. Die einzelnen Heizkreise des
Fußbodenheizungssystems werden an den Verteiler angeschlossen. Dadurch können Durchfluss
und Wärmeabgabe für einzelne Räume eines Gebäudes individuell gesteuert werden.
Das AB-PM-Set sorgt für optimalen hydraulischen
Abgleich. Eine differenzdruckunabhängige Durchflussbegrenzung wird so gewährleistet.
Merkmale:
• Platzsparende Konstruktion – Montage selbst
auf kleinsten Raum.
• Der Unterputz-Verteilerschrank gewährleistet
einen flächenbündigen Einbau.
• Vormontiert – geringes Risiko von Fehlern bei
der Installation.
• Einfache Bestellung – nur eine Artikelnummer
erforderlich.
• Schnelle Installation.
• Korrekte Wärmeverteilung auch bei Teillast.
• Zuverlässiger hydraulischer Abgleich für niedrigere Heizkosten.
• Energiesparend.
• Druckunabhängiger AB-PM
Regler integriert.
Bestelldaten
© Danfoss | 2020.03
Beschreibung Typ Bestell-Nr.
UnoFloor Comfort 4L 088X3204
UnoFloor Comfort 5L 088X3205
Druckunabhängige Verteilereinheit für
Fußbodenheizungen beinhaltet:
• Hauptregler Danfoss Icon™ 230V;
• Thermostellantrieb TWA;
• Edelstahl Verteiler;
• AB-PM-Anschlussset;
• Verteilerschrank;
• Nenndruck PN 6;
• Max. Temperatur 90 °C.
Die Zusammensetzung des Heizwassers muss
der Richtlinie VDI 2035 entsprechen.
Bestellschlüssel UnoFloor Comfort 4L: Comfort - Version, 4- Anzahl der Heizkreise, L - linksseitige Montage,
R - rechtsseitige Montage.
UnoFloor Comfort 6L 088X3206
UnoFloor Comfort 7L 088X3207
UnoFloor Comfort 8L 088X3208
UnoFloor Comfort 10L 088X3210
UnoFloor Comfort 12L 088X3212
UnoFloor Comfort 4R 088X3224
UnoFloor Comfort 5R 088X3225
UnoFloor Comfort 6R 088X3226
UnoFloor Comfort 7R 088X3227
UnoFloor Comfort 8R 088X3228
UnoFloor Comfort 10R 088X3230
UnoFloor Comfort 12R 088X3232
AI333534394455de-DE0102 | 1
Page 2
Datenblatt UnoFloor Comfort
Anlage
109
87
5
6
1
2
3
4
2 | © Danfoss | 2020.03
1. Raumthermostat
2. Fußbodenheizkreis
3. UnoFloor Comfort 4R
4. UnoFloor Comfort 5L
5. UnoFloor Comfort 6R
6. UnoFloor Comfort 6L
7. UnoFloor Comfort 8R
8. UnoFloor Comfort 7L
9. UnoFloor Comfort 10R
10. UnoFloor Comfort 12L
AI333534394455de-DE0102
Page 3
Datenblatt UnoFloor Comfort
UnoFloor Comfort ist
eine zeitsparende
Lösung
N
ehmen Sie die Verteilstation für jede Wohnung un
Folgende Arbeitsschritte sind bereits erledigt:
• Verteiler im Verteilerschrank montiert
• AB-PM Set angeschraubt
• Icon Hauptregler fixiert
• Alle TWA Stellantriebe mit dem Icon Hauptregler verdrahtet
d verstauen Sie für spätere Montage den Rahmen
und die Tür, die zum Schutz zusammengepackt sind. Der Karton kann als Schutz für Rahmen und Tür
währe
d der Bauphase verwendet werden.
n
© Danfoss | 2020.03
x4
AI333534394455de-DE0102 | 3
Page 4
Datenblatt UnoFloor Comfort
Bestelldaten
Raumthermostate
Beschreibung
Bestell-Nr.
Beschreibung
Bestell-Nr.
NICHT im Lieferumfang
SSM-Verteiler für
Fußbodenheizungen
Danfoss Icon™ Dial,
Unterputz
Danfoss Icon™
Display, Unterputz
Danfoss Icon™
Programmable,
Unterputz
Bodenfühler 088 U1110
088U1000
088U1010
088U1020
Danfoss Icon™ Dial,
Aufputz
Danfoss Icon™
Display, Aufputz
Danfoss Icon™
Programmable,
Aufputz
Der SSM-Verteiler wird zur Durchflussregelung in
Fußbodenheizungen eingesetzt. Die einzelnen
Heizkreise des Fußbodenheizungssystems werden
an den Verteiler angeschlossen. Dadurch können
Durchfluss und Wärmeabgabe für einzelne Räume
eines Gebäudes individuell gesteuert werden.
088U1005
088U1015
088U1025
Teil der Montage
Voreinstellungsdiagramm
Voreinstellung der
Ventileinsätze
Beschreibung Typ
Verteiler 4+4 mit Durchflussanzeige SSM-4F
Verteiler 5+5 mit Durchflussanzeige SSM-5F
Verteiler 6+6 mit Durchflussanzeige SSM-6F
Verteiler 7+7 mit Durchflussanzeige SSM-7F
Verteiler 8+8 mit Durchflussanzeige SSM-8F
Verteiler 10+10 mit Durchflussanzeige SSM-10F
Verteiler 12+12 mit Durchflussanzeige SSM-12F
Verteiler mit
Durchflussanzeige
Das Diagramm zeigt die Kapazitäten der einzelnen
Heizkreise bei verschiedenen Voreinstellungen
der Verteilerventile.
Die einzelnen Ventileinsätze werden entsprechend der obigen Werte und des vorstehenden
Diagramms eingestellt. Dies erfolgt durch Drehen
des roten Einstellrings, bis der entsprechende
Wert auf dem Ring gegenüber der Einstellmarke
auf dem Ventil liegt.
4 | © Danfoss | 2020.03
AI333534394455de-DE0102
Page 5
Datenblatt UnoFloor Comfort
AB-PM-Set, DN20 HP,
vertikal
Teil der Montage
Technische Angaben
Das AB-PM-Anschlussset ist eine kompakte und
zeitsparende Lösung. Es wurde für einen optimalen
hydraulischen Abgleich in Fußbodenheizungen
konzipiert. Eine differenzdruckunabhängige Durchflussbegrenzung wird so gewährleistet.
Jedes Produkt besteht aus folgenden Komponenten:
• AB-PM-Ventil
• Impulsleitung 1,5 m, R 1/16
• Adapter R 1/16 für den AB-PM-Impulsleitungsanschluss
•
3-teiliger Kugelhahn mit Impulsleitungsanschluss für den Wärmezähler
• Adapter für Wärmezähler
•
Anschluss/Halterung für den Fußbodenheizungsverteiler G 1 A
Außengewindeanschluss für
Typ
AB-PM-Außengewinde
(ISO 22 8/1)
Fußbodenheizungsverteiler
den
(ISO 22 8/1)
AB-PM-Set, DN20 HP, vertikal G 1 A G 1 A
Nennweite DN 20 HP
Q
Nenn (bei Δpr = 20 kPa) 600 l/h (bei Einstellung 100 %)
Oberer Druckgrenzwert des Druckreglers bei
35 kPa
Nulldurchfluss
Differenzdruck (∆p a über Ventil + Strang) 28 – 400 kPa
Max. Nenndruck 16 bar (PN 16)
Regelventilkennlinie Linear
Absperr-Leckrate Nach ISO 5208, Klasse A: Keine sichtbare Leckage
Medientemperatur -10 °C bis +120 °C
Regelventilhub 2,25 mm
Anschluss Außengewinde (ISO 228-1) G 1 A
Stellantrieb M 30 × 1,5
Dimensionierung
© Danfoss | 2020.03
Die Dimensionierung des AB-PM ist auf Grundlage
des erfor
derlichen Durchflusses (Q) [l/h] und des
für den Verteiler erforderlichen Differenzdruckes
zu dimensionieren (Δpr). Die Voreinstellungen für
den Verteiler sind auf Seite 4 dargestellt. Die
Werte für den maximalen Durchfluss sind der
Tabelle unten dargestellt.
Liegen andere Werte für Q- und Δp
r-Werte vor,
lässt sich die Einstellung für AB-PM mithilfe von
Abb. 1 bestimmen.
Typ
DN 20 HP bei
Einstellung 100 %
Q max. 600 l/h 915 l/h
Max. verfügbarer Drucka-
bfall im System bei max.
20 kPa 10 kPa
Durchfluss
Oberer Druckgrenzwert
des Druckreglers bei
35 kPa
Nulldurchfluss
Start-Δp
v (über Ventil) 8 kPa
DN 20 HP
100 %
90 %
80 %
70 %
60 %
50 %
40 %
30 %
20 %
Durchfluss [l/h]
∆pr [kPa]
Abb. 1
AI333534394455de-DE0102 | 5
Page 6
Datenblatt UnoFloor Comfort
Danfoss Icon™
Hauptregler 230V
Technische Angaben
Der Danfoss Hauptregler Icon™ 230V
ist eine Verdrahtungs-Klemmleiste
für den Einsatz in WarmwasserFußbodenheizungssystemen mit
230V Thermostaten und Stellantrieben.
Der Hauptregler Icon™ 230V kann bis zu 14
thermische Stellantriebe und bis zu 8
Raumthermostate verbinden.
Max. Anzahl der Thermostate 8
Max. Anzahl der Stellantriebe 14
Unterstützte Stellantriebsarten Stromlos geschlossen (NC)
Interne Sicherung 3 A
Übereinstimmend mit den Richtlinien LVD, EMC, RoHs, WEEE
Versorgungsspannung 220 - 240 V AC
Netzfrequenz 50/60 Hz
Ausgangsspannung, Stellantriebe 230 V AC
Umgebungstemperaturbereich, Betrieb 0 °C bis 50 °C
Lagertemperaturbereich -20 °C bis +60 °C
Ausgangsrelais, Pumpe 230 V Max. 100 W
Ausgangsrelais, Kessel Potentialfrei, max. 2 A
Bemessungsstoßspannung 4 kV
Temperatur für Kugeldruckprüfung 75 °C
Verschmutzungsgrad Stufe 2, Einsatz in Wohnbereichen
Entsorgungshinweis Als Elektronikschrott
Verdrahtung
Icon™ Hauptregler 230 V Basic
220-2 40 VAC
50/60 Hz
Option
Netz
L N
BRENNER!
MAX. 100 W
L N
3A
Option
Pumpe
2x < 1,5 mm
1 1 2 2 3 3 4 4 5 5 6 6 7 8
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
L N
Max.
1,5 mm
L N
LOAD
Beispiel: Icon™ Dial (Version mit Einstellrad) Beispiel: Icon™ Display Beispiel: Icon™ Programmable
L N
LOAD
L N
LOAD
L N
LOAD
L N N
L N
LOAD
Load
L
L N
LOAD
L N
LOAD
L N N NTC
LOAD
Option
Fühler
Load
L
6 | © Danfoss | 2020.03
AI333534394455de-DE0102
Page 7
Datenblatt UnoFloor Comfort
Thermostellantrieb TWA
Teil der Montage
Technische Angaben
Der TWA ist ein kompakter
thermischer Stellantrieb für
die elektrische Ansteuerung
von Ventilen in Fußbodenheizungsverteilern.
Stellantrieb Ventilanschluss
(Stellantrieb/Ventil)
TWA-A RA 230 V AC
Versorgungsspannung 230 V (3A Vorsicherung notwendig)
Max. Anlaufstrom 230 V- Version 250 mA
Frequenz 50-60 Hz
Durchschnittliche Leistungsaufnahme 2 W
Zeit für die volle Ventilspindelbewegung ~3 min.
Umgebungstemperatur 0 °C bis 60 °C
Schutzart IP 41
Kabellänge 950 mm
kvs (m³/H) 0,10 bis 1,10
Max. Δp (bar) 0,6
Versorgungs-spanung
Dimensionen
Anzahl der
Heizkreise
4, 5, 6 610 mm 647 mm
7, 8 760 mm 797 mm
10, 12
A B
960 mm
110
0-70
0-70
C
750 mm
750 mm
997 mm 750 mm
C
145
130
104
0-80
84
B
A
© Danfoss | 2020.03
AI333534394455de-DE0102 | 7
Page 8
Ausschreibungstext
Die vormontierte druckunabhängige Verteilerstation für die Fußbodenheizung muss steckerfertig
verkabelt und vormontiert geliefert werden und
für den senkrechten Anschluss an den Verteiler
auf der linken oder rechten Seite im UnterputzVerteilerschrank geeignet sein.
Der Unterputz-Verteilerschrank muss weiß lackiert sein (RAL 9016), 750 mm hoch, bis zu 960 mm
breit und 110 mm tief.
Die Raumthermostate müssen über ein Regelmodul an die NC-Antriebe anschließbar sein. Das
Regelmodul muss mindestens 8 Kanäle und 14
Stellantriebsausgänge haben und zwei potentialfreie Relais: eines für die Pumpe und eines
für den Kessel. Versorgungsspannung: 230 V AC.
Ausgangsspannung: 230 V AC, max. Leistung pro
Ausgang: 3 W.
Der Verteiler wird zur Wärmeregulierung in Fußbodenheizungssystemen eingesetzt. Jeder Kreislauf in der Fußbodenheizung ist mit dem Verteiler
verbunden, wodurch die Wärmeversorgung für
jeden Raum im Gebäude unabhängig geregelt
werden kann.
Der Verteiler muss aus einem Vorlaufverteiler und
Rücklaufsammler bestehen, wobei der Vorlaufverteiler in der Lage sein muss, jeden Kreislauf unabhängig zu schließen. Der Rücklaufsammler muss
mit voreinstellbaren Ventilen ausgestattet sein,
um einen hydraulischen Abgleich zu gewährleisten. Die Durchflusseinstellung der Fußbodenheizung muss auf einer sichtbaren Voreinstellungsskala erfolgen, damit der Wert nach
der Inbetriebnahme abgelesen und überprüft
werden kann. Die Ventile werden elektronisch
von thermischen Antrieben gesteuert, die ohne
Adapter installiert sind.
Der Verteiler muss mit einem manuellen Entlüftungsventil und einem Spülventil ausgestattet
sein.
Der Verteiler muss aus Edelstahl bestehen und die
folgenden Spezifikationen aufweisen:
• Maximale Vorlauftemperatur: 90 °C
• Maximaler Differenzdruck: 0,6 bar
• Maximaler Betriebsdruck: 6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m²/h
Der Antrieb muss an einem Ventil vormontiert
sein. Der thermische Stellantrieb erhält ein Signal vom Raumthermostat. Basierend auf dem
Signal öffnet und schließt es das Ventil, wodurch
es möglich ist, die Energieversorgung für jeden
Raum im Gebäude unabhängig zu regeln. Für eine
einfache und sichere Installation muss der Antrieb
als ein Teil (ohne Adapter) geliefert und mit einer
Inbusschraube am Verteiler montiert werden.
Das Modul für die druckunabhängige Regelung muss aus einem linearen Regelventil, einer
Impulsleitung mit Anschlussadaptern, einem
dreiteiligen Kugelhahn mit Anschluss für Impulsleitung und Wärmezähler sowie dem Anschluss an den Verteiler bestehen. Das Ventil
kann als automatischer Durchflussbegrenzer
verwendet werden. Das Ventil sollte über einen
Mechanismus verfügen, mit dem der Durchfluss
zwischen 100 und 0% des maximalen Durchflusses eingestellt werden kann. Die empfohlene
maximale Durchflussmenge sollte nicht mehr als
600 l/h bei einem maximalen Systemdruckabfall
von 10 kPa und nicht mehr als 915 l/h bei einem
maximalen Systemdruckabfall von 5 kPa betragen. Die integrierte Absperrung sollte mit dem
Einstellmechanismus möglich sein. Die Ventilautorität des druckunabhängigen Regelventils
sollte bei allen Einstellungen 1 sein (Regelventilcharakteristik wird nicht geändert). Der maximale
Differenzdruck bei Nulldurchfluss muss 35 kPa
betragen. (Der Zulieferer des Ventils sollte Labortestergebnisse vorlegen1). Nenndruckstufe 16 bar.
Zubehör
Ersatzteile
8 | © Danfoss | 2020.03
Paneele für die Wandmontage sind auf Anfrage erhältlich.
Beschreibung
Aufputzpaneele für Schrank 610
Aufputzpaneele für Schrank 760
Aufputzpaneele f
Rahmen und Tür für den Service sind auf Anfrage erhältlich.
Beschreibung
Rahmen und Tür für Schrank 610
Rahmen und Tür für Schrank 760
Rahmen und Tür für Schrank 9
ür Schrank 960
60
Bestell-Nr.
088X3014
8X3016
08
088X3018
Bestell-Nr.
088X30
088X3010
088X3012
08
AI333534394455de-DE0102
Loading...
