Datenblatt
UnoFloor Basic
Beschreibung
Danfoss UnoFloor Basic ist eine vormontier-
te Verteilerstation für Fußbodenheizung inkl.
230-V-Regelung. UnoFloor wird steckerfertig
verdrahtet und vormontiert geliefert. Der Hauptregler Danfoss Icon™ 230 V der UnoFloor kann
mit bis zu 14 thermischen Stellantrieben und 8
Raumthermostaten verbunden werden. Passende
Icon Raumthermostate sind als Zubehör
erhältlich. Er verfügt über einen 230-VSpannungsausgang zur Ansteuerung einer
Umwälzpumpe und ein potenzialfreies Relais zur
Steuerung eines Wärmeerzeugers.
Der SSM-Edelstahlverteiler wird zur
Durchflussregelung eingesetzt. Die einzelnen
Heizkreise des Fußbodenheizungssystems
werden an den Verteiler angeschlossen.
Dadurch können Durchfluss und Wärmeabgabe
für einzelne Räume eines Gebäudes individuell
gesteuert werden.
Merkmale:
• Platzsparende Konstruktion – Montage selbst
auf kleinsten Raum.
• Der Unterputz-Verteilerschrank gewährleistet
einen flächenbündigen Einbau.
• Vormontiert – geringes Risiko von Fehlern bei
der Installation.
• Einfache Bestellung – nur eine Nummer erforderlich.
• Schnelle Installation.
• Wärmezähleranschlußset mit Absperrkugelhähnen.
Bestelldaten
© Danfoss | 2020.03
Beschreibung Typ
UnoFloor Basic 4L 088X3104
UnoFloor Basic 5L 088X3105
Vormontierte Verteilerstation für Fußbodenheizungen
beinhaltet:
• Hauptregler Danfoss Icon™ 230V;
• Thermostellantrieb TWA;
• Edelstahl Verteiler;
• Wärmezähleranschlußset;
• Verteilerschrank;
• Max. Differenzdruck 0,6 bar;
• Nenndruck PN 6;
• Max. Temperatur 90 °C.
Die Zusammensetzung des Heizwassers muss der
Richtlinie VDI 2035 entsprechen.
Bestellschlüssel UnoFloor Basic 4L: Basic - Version, 4- Anzahl der Heizkreise, L - linksseitige Montage,
R - rechtsseitige Montage.
UnoFloor Basic 6L 088X3106
UnoFloor Basic 7L 088X3107
UnoFloor Basic 8L 088X3108
UnoFloor Basic 10L 088X3110
UnoFloor Basic 12L 088X3112
UnoFloor Basic 4R 088X3124
UnoFloor Basic 5R 088X3125
UnoFloor Basic 6R 088X3126
UnoFloor Basic 7R 088X3127
UnoFloor Basic 8R 088X3128
UnoFloor Basic 10R 088X3130
UnoFloor Basic 12R 088X3132
AI333531652454de-DE0102 | 1
Bestell-Nr.
Datenblatt UnoFloor Basic
Anlage
109
87
5
6
1
2
3
4
2 | © Danfoss | 2020.03
1. Raumthermostat
2. Fußbodenheizkreis
3. UnoFloor Basic 4R
4. UnoFloor Basic 5L
5. UnoFloor Basic 7R
11
6. UnoFloor Basic 6L
7. UnoFloor Basic 8R
8. UnoFloor Basic 10L
9. UnoFloor Basic 10R
10. UnoFloor Basic 12L
11. ASV dynamisches Strangventil für
hydraulis-chen Abgleich
AI333531652454de-DE0102
Datenblatt UnoFloor Basic
UnoFloor Basic ist
eine zeitsparende
Lösung
N
ehmen Sie die Verteilstation für jede Wohnung un
Folgende Arbeitsschritte sind bereits erledigt:
• Verteiler im Verteilerschrank montiert
• Wärmezähler-Set angeschraubt
• Icon Hauptregler fixiert
• Alle TWA Stellantriebe mit dem Icon Hauptregler verdrahtet
d verstauen Sie für spätere Montage den Rahmen
und die Tür, die zum Schutz zusammengepackt sind. Der Karton kann als Schutz für Rahmen und Tür
währen
d der Bauphase verwendet werden.
© Danfoss | 2020.03
x4
AI333531652454de-DE0102 | 3
Datenblatt UnoFloor Basic
Bestelldaten
Raumthermostate
NICHT im Lieferumfang
Beschreibung Bestell-Nr.
Danfoss Icon™ Dial, Unterputz 088U1000
Danfoss Icon™ Display, Unterputz 088U1010
Danfoss Icon™ Programmable, Unterputz 088U1020
Danfoss Icon™ Dial, Aufputz 088U1005
Danfoss Icon™ Display, Aufputz 088U1015
Danfoss Icon™ Programmable, Aufputz 088U1025
Bodenfühler 088 U1110
4 | © Danfoss | 2020.03
AI333531652454de-DE0102
Datenblatt UnoFloor Basic
SSM-Verteiler für
Fußbodenheizungen
Teil der Montage
Der SSM-Verteiler wird zur Durchflussregelung in
Fußbodenheizungen eingesetzt. Die einzelnen
Heizkreise des Fußbodenheizungssystems werden
an den Verteiler angeschlossen. Dadurch können
Durchfluss und Wärmeabgabe für einzelne Räume
eines Gebäudes individuell gesteuert werden.
Beschreibung Typ
Verteiler 4+4 mit Durchflussanzeige SSM-4F
Verteiler 5+5 mit Durchflussanzeige SSM-5F
Verteiler 6+6 mit Durchflussanzeige SSM-6F
Verteiler 7+7 mit Durchflussanzeige SSM-7F
Verteiler 8+8 mit Durchflussanzeige SSM-8F
Verteiler 10+10 mit Durchflussanzeige SSM-10F
Voreinstellungsdiagramm
Verteiler mit
Durchflussanzeige
Verteiler 12+12 mit Durchflussanzeige SSM-12F
Anschlussset mit Wärmezählerpassstück,
Anschluss: 3/4” × 110 mm 1” AG
FBH-WMZ
Voreinstellung der
Ventileinsätze
© Danfoss | 2020.03
Das Diagramm zeigt die Kapazitäten der einzelnen
Heizkreise bei verschiedenen Voreinstellungen
der Verteilerventile.
Die einzelnen Ventileinsätze werden entsprechend der obigen Werte und des vorstehenden
Diagramms eingestellt. Dies erfolgt durch Drehen
des roten Einstellrings, bis der entsprechende
Wert auf dem Ring gegenüber der Einstellmarke
auf dem Ventil liegt.
AI333531652454de-DE0102 | 5
Datenblatt UnoFloor Basic

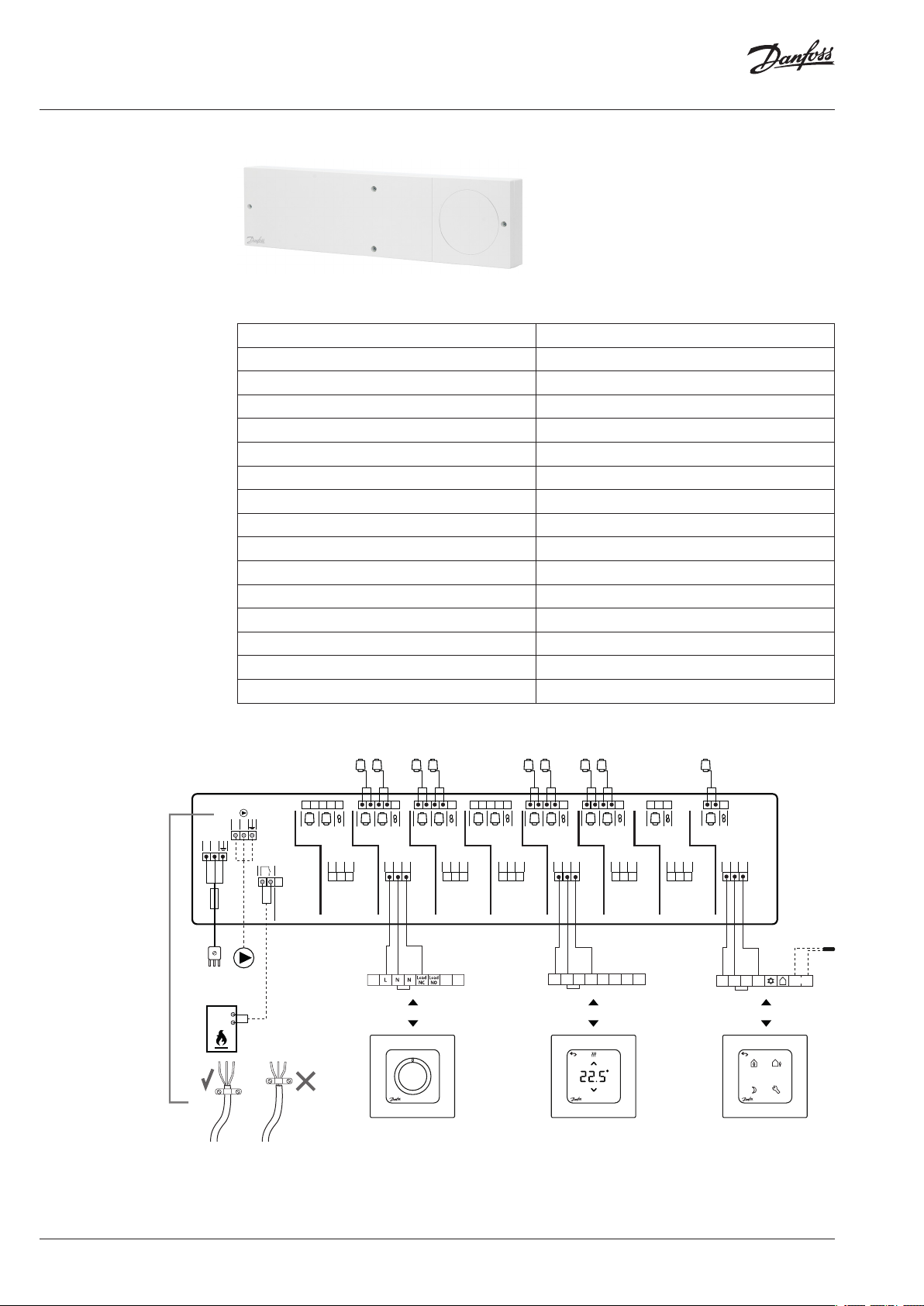

Danfoss Icon™
Hauptregler 230V
Technische Angaben
Der Danfoss Hauptregler Icon™ 230V
ist eine Verdrahtungs-Klemmleiste
für den Einsatz in WarmwasserFußbodenheizungssystemen mit
230V Thermostaten und Stellantrieben.
Der Hauptregler Icon™ 230V kann bis zu 14
thermische Stellantriebe und bis zu 8
Raumthermostate verbinden.
Max. Anzahl der Thermostate 8
Max. Anzahl der Stellantriebe 14
Unterstützte Stellantriebsarten Stromlos geschlossen (NC)
Interne Sicherung 3 A
Übereinstimmend mit den Richtlinien LVD, EMC, RoHs, WEEE
Versorgungsspannung 220 - 240 V AC
Netzfrequenz 50/60 Hz
Ausgangsspannung, Stellantriebe 230 V AC
Umgebungstemperaturbereich, Betrieb 0 °C bis 50 °C
Lagertemperaturbereich -20 °C bis +60 °C
Ausgangsrelais, Pumpe 230 V Max. 100 W
Ausgangsrelais, Kessel Potentialfrei, max. 2 A
Bemessungsstoßspannung 4 kV
Temperatur für Kugeldruckprüfung 75 °C
Verschmutzungsgrad Stufe 2, Einsatz in Wohnbereichen
Entsorgungshinweis Als Elektronikschrott
Verdrahtung
Icon™ Hauptregler 230 V Basic
220-2 40 VAC
50/60 Hz
Option
Netz
L N
BRENNER!
MAX. 100 W
L N
3A
Option
Pumpe
2x < 1,5 mm
1 1 2 2 3 3 4 4 5 5 6 6 7 8
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
L N
Max.
1,5 mm
L N
LOAD
Beispiel: Icon™ Dial (Version mit Einstellrad) Beispiel: Icon™ Display Beispiel: Icon™ Programmable
L N
LOAD
L N
LOAD
L N
LOAD
L N N
L N
LOAD
Load
L
L N
LOAD
L N
LOAD
L N N NTC
LOAD
Option
Fühler
Load
L
6 | © Danfoss | 2020.03
AI333531652454de-DE0102
Datenblatt UnoFloor Basic
Thermostellantrieb TWA
Teil der Montage
Technische Angaben
Der TWA ist ein kompakter
thermischer Stellantrieb für
die elektrische Ansteuerung
von Ventilen in Fußbodenheizungsverteilern.
Stellantrieb Ventilanschluss
(Stellantrieb/Ventil)
TWA-A RA 230 V AC NC
Versorgungsspannung 230 V (3 A Vorsicherung notwendig)
Max. Anlaufstrom 230 V- Version 250 mA
Frequenz 50-60 Hz
Durchschnittliche Leistungsaufnahme 2 W
Zeit für die volle Ventilspindelbewegung ~3 min.
Umgebungstemperatur 0 °C bis 60 °C
Schutzart IP 41
Kabellänge 950 mm
kvs (m³/H) 0,10 bis 1,10
Max. Δp (bar) 0,6
Versorgungs-spanung Ventilfunktion
(spannungsfrei)
Dimensionen
Anzahl der
Heizkreise
4, 5, 6 610 mm 647 mm
7, 8 760 mm 797 mm
10, 12
A B
960 mm
110
0-70
0-70
C
750 mm
750 mm
997 mm 750 mm
C
145
130
104
0-80
84
B
A
© © Danfoss | 2020.03
AI333531652454de-DE0102 | 7
Ausschreibungstext
Die vormontierte Verteilerstation für die Fußbodenheizung muss steckerfertig verkabelt und
vormontiert geliefert werden und für den senkrechten Anschluss an den Verteiler auf der linken
oder rechten Seite im Unterputz-Verteilerschrank
geeignet sein.
Der Unterputz-Verteilerschrank muss weiß lackiert sein (RAL 9016), 750 mm hoch, bis zu 960 mm
breit und 110 mm tief.
Die Raumthermostate müssen über ein Regelmodul an die NC-Antriebe anschließbar sein. Das
Regelmodul muss mindestens 8 Kanäle und 14
Stellantriebsausgänge haben und zwei potentialfreie Relais: eines für die Pumpe und eines
für den Kessel. Versorgungsspannung: 230 V AC.
Ausgangsspannung: 230 V AC, max. Leistung pro
Ausgang: 3 W.
Der Verteiler wird zur Wärmeregulierung in Fußbodenheizungssystemen eingesetzt. Jeder Kreislauf in der Fußbodenheizung ist mit dem Verteiler
verbunden, wodurch die Wärmeversorgung für
jeden Raum im Gebäude unabhängig geregelt
werden kann.
Der Verteiler muss aus einem Vorlaufverteiler und
Rücklaufsammler bestehen, wobei der Vorlaufverteiler in der Lage sein muss, jeden Kreislauf unabhängig zu schließen. Der Rücklaufsammler muss
mit voreinstellbaren Ventilen ausgestattet sein,
um einen hydraulischen Abgleich zu gewährleisten. Die Durchflusseinstellung der Fußbodenheizung muss auf einer sichtbaren Vore-
instellungsskala erfolgen, damit der Wert nach
der Inbetriebnahme abgelesen und überprüft
werden kann. Die Ventile werden elektronisch
von thermischen Antrieben gesteuert, die ohne
Adapter installiert sind.
Der Verteiler muss mit einem manuellen Entlüftungsventil und einem Spülventil ausgestattet
sein.
Der Verteiler muss aus Edelstahl bestehen und die
folgenden Spezifikationen aufweisen:
• Maximale Vorlauftemperatur: 90 °C
• Maximaler Differenzdruck: 0,6 bar
• Maximaler Betriebsdruck: 6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m²/h
Der Antrieb muss an einem Ventil vormontiert
sein. Der thermische Stell
nal vom Raumthermostat. Basierend auf dem
Signal öffnet und schließt es das Ventil, wodurch
es möglich ist, die Energieversorgung für jeden
Raum im Gebäude unabhängig zu regeln. Für eine
einfache und sichere Installation muss der Antrieb
als ein Teil (ohne Adapter) geliefert und mit einer
Inbusschraube am Verteiler montiert werden.
Das Wärmezähleranschlussset muss für den linken
und rechten Anschluss an den Verteiler / Sammler
geeignet sein. Das Anschlussset muss ein 110 mm
langes flachdichtendes Passstück ohne reduzierenden ¾”-Anschluss enthalten.
antrieb erhält ein Sig-

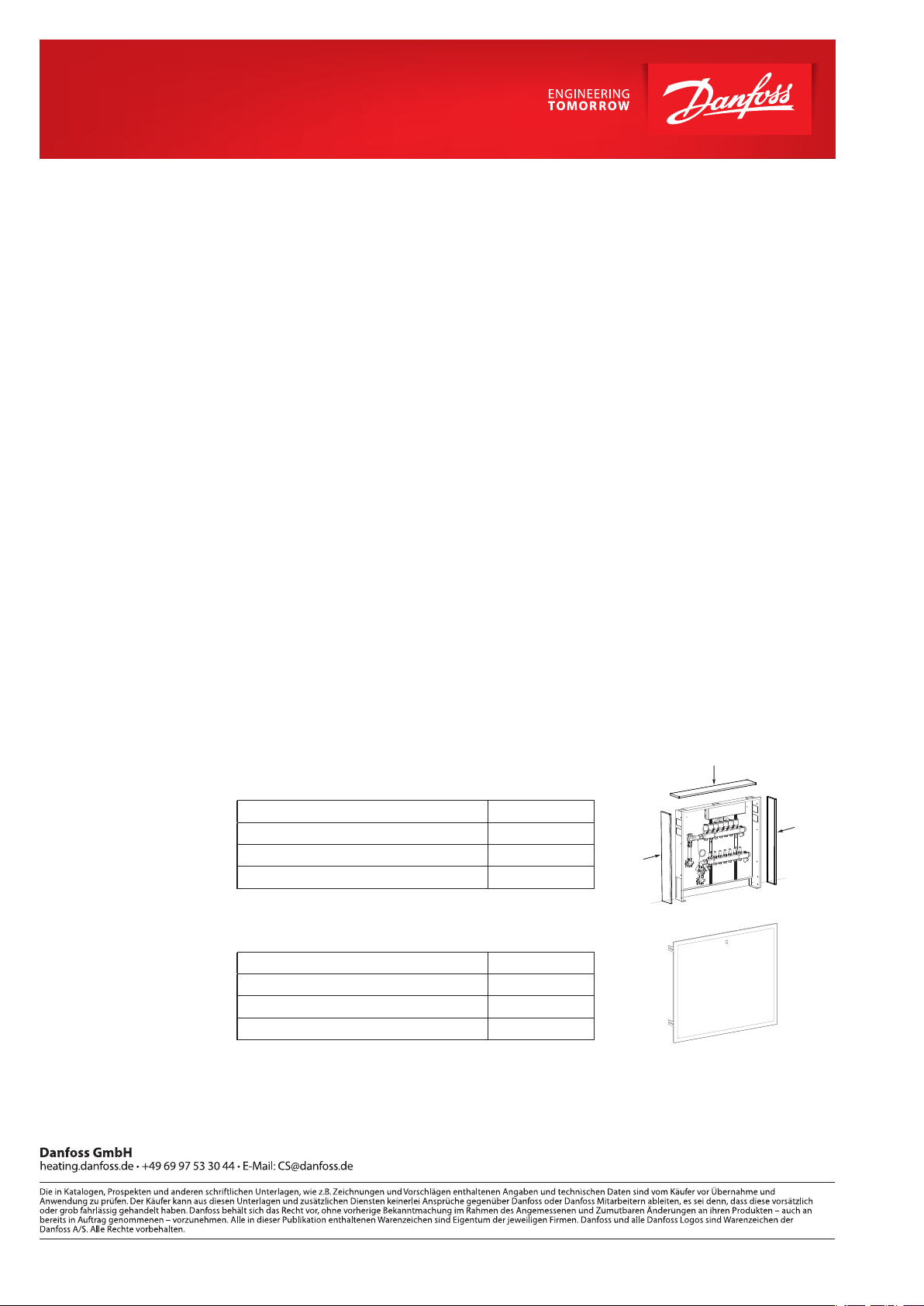

Zubehör
Ersatzteile
Paneele für die Wandmontage sind auf Anfrage erhältlich.
Beschreibung
Aufputzpaneele für Schrank 610
Aufputzpaneele für Schrank 760
Aufputzpaneele für Schrank 960
Rahmen und Tür für den Service sind auf Anfrage erhältlich.
Beschreibung
Rahmen und Tür für Schrank 610
Rahmen und Tür für Schrank 760
Rahmen und Tür für Schrank 960
Bestell-Nr.
088X3014
088X3016
088X3018
Bestell-Nr.
088X3008
088X3010
088X3012
8 | © Danfoss | 2020.03
