Danfoss Termostat RT Data sheet [fr]

Fiche technique
Thermostats, thermostats différentiels RT
Les thermostats RT sont utilisés pour la régulation des installations de réfrigération et de conditionnement d’air.
Les thermostats RT sont des interrupteurs électriques dont le position du contact est fonction de la température de l’élément sensible et de la valeur de l’échelle.
La gamme RT comprend en outre des thermostats diérentiels, thermostats à régulation de zone neutre et des thermostats spéciaux avec contacts plaqués or destinés aux régulations avec automate programmable.
Caractéristiques • Modèle étanche à l’eau, IP 66
• Plage de régulation étendue
• Gamme importante pour applications industrielles et maritimes
• Système de contact remplaçable
• Versions spéciales pour automates programmables
• Niveau de sécurité foctionnelle: SIL 2 selon la norme IEC 61508
© Danfoss | DCS (az) | 2018.04 DKRCC.PD.CB0.A9.04 | 1
Fiche technique | Thermostats, thermostats diérentiels, type RT
Approvals
RT 2
RT 3
RT 4
RT 7
RT 8
RT 8L
RT 9
RT 11
RT 12
RT 13
RT 14
• • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • •
RT 14L
RT 15
RT 16L
RT 17
RT 23
RT 24
RT 34
RT 101
RT 102
RT 107
RT 140
RT 140 L
RT 270
Lloyd’s Reg. of Shipping, LR
Germanischer Lloyd, GL
Det Norske Veritas, DNV
Bureau Veritas, BV
Russian Maritime Register of Shipping, RMRS
Données techniques
• • • • •
• • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • • • • • • • • •
Nippon Kaiji Kyokai, NKK
Korean Register of Shipping, KRS
Selon EN 60730-2-1 à 9
CE marque selon EN 60947-4, -5
China Compulsor y Certicate, CCC
Entrée de câble Pg 13.5 . Diamètre du câble : de 6 à 14 mm
Protection
IP66 conformément à la norme EN 60529/IEC 60529, Sauf pour les versions avec réarmement extérieur qui sont IP54.
Température ambiante admissible -50 – 70 °C pour le boîtier
Contacts Voir "commande de contacts"
Conformément à la norme EN 60947
Section du câble
solid / toronné 0.2 – 2,5 mm
Souple,avec ou sans embout 0.2 – 2,5 mm
Souple, avec embout 0.2 – 1,5 mm
2
2
2
Couple de serrage max. 1,5 Nm
Pic de tension nominale 4 kV
Degré de pollution 3
Protection fusible 10 A
Isolation 400 V
Indice de protection IP54, IP66
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 2
Fiche technique | Thermostats, thermostats diérentiels, type RT
Aperçu des thermostats RT
[°C]
-50 0 50 100 150 200 250 300
Range
[°C]
Typ e
A charge de vapeur et avec bulbe à distance (la sonde étant l’organe le plus froid)
-45 – -15 RT 9
-30 – 0 RT 13
-25 – 15 RT 3
-25 – 15 RT 2, RT 7
-20 – 12 RT 8
-5 – 10 RT 12
-5 – 30 RT 14
A charge à adsorption et avec bulbe à distance (la sonde étant l’organe le plus chaud ou le plus froid)
5 – 22 RT 23
8 – 32 RT 15
15 – 34 RT 24
15 – 45 RT 140
25 – 90 RT 101, RT 102
A charge quantitative et avec bulbe à distance (la sonde étant l’organe le plus chaud)
70 – 150 RT 107
-50 – -15 RT 17
A charge de vapeur et avec sonde capillaire enroulé (thermostats d’ambiance)
-30 – 0 RT 11
-5 – 30 RT 4
A charge à adsorption et avec sonde capillaire enroulé (thermostats d’ambiance) -25 – 15 RT 34
-20 – 12 RT 8L
Thermostats à charge à adsorption, à zone neutre et bulbe à distance (la sonde étant l’organe le plus chaud ou le plus froid)
-5 – 30 RT 14L
15 – 45 RT 14 0L
Thermostats à charge de vapeur et à zone neutre (thermostat d’ambiance) 0 – 38 RT 16L
Thermostats di. à charge à adsorpt. avec bulbes à dist. (la sonde étant l’organe le plus chaud ou froid)
-30 – 40 RT 270
-50 0 50 100 150 200 250 300
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 3
Fiche technique | Thermostats, thermostats diérentiels, type RT
Numéros de code
Thermostats
Diérentiel ∆t
A temp. basse
temp.
élevée
A
Charge Typ e
Typ e
de
bulbe
/
sonde
Plage
de réglage
[°C] [K] [K] [°C] [m]
RT 9 A -45 – 15 2.2 – 10.0 1.0 – 4.5 auto 150 2 017-506666 RT 3 A -25 – 15 2.8 – 10.0 1.0 – 4.0 auto 150 2 017-501466
Vapeur 1)
RT 17 B -50 – -15 2.2 – 7.0 1.5 – 5.0 auto 100 017-511766 RT 11 B -30 – 0 1.5 – 6.0 1.0 – 3.0 auto 66 017- 50836 6
RT 4 B -5 – 30 1.5 – 7.0 1.2 – 4.0 auto 75
RT 13 A -30 – 0 1.5 – 6.0 1.0 – 3.0 auto 150 2 017-509766 RT 2 A -25 – 15 5.0 – 18.0 6.0 – 20.0 auto 150 2 017-500866 RT 8 A -20 – 12 1.5 – 7.0 1.5 – 7.0 auto 145 2 017-50 6366 RT 12 A -5 – 10 1.0 – 3.5 1.0 – 3.0 auto 65 2 017-5089 66 RT 23 A 5 – 22 1.1 – 3.5 1.0 – 3.0 auto 85 2 017-5278 66 RT 15 A 8 – 32 1.6 – 8.0 1.6 – 8.0 auto 150 2 017-51156 6
Adsorption 2)
RT 24 A 15 – 34 1.4 – 4.0 1.4 – 3.5 auto 105 2 017-528566 RT 140 C 15 – 45 1.8 – 8.0 2.5 – 11.0 auto 240 2 017-523666 RT 102 D 25 – 90 2.4 – 10.0 3.5 – 20.0 auto 300 2 017-514766 RT 34 B -25 – 15 2.0 – 10.0 2.0 – 12.0 auto 100 017-51186 6 RT 7 A -25 – 15 2.0 – 10.0 2.5 – 14.0 auto 150 2 017-5 05366 RT 14 A -5 – 30 2.0 – 8.0 2.0 – 10.0 auto 150 2 017-509966 RT 101 A 25 – 90 2.4 – 10.0 3.5 – 20.0 auto 300 2 017-500366
Quant 3) RT 107 A 70 – 150 6.0 – 25.0 1.8 – 8.0 auto 215 2 017-513566
) Placer le bulbe plus froid que le corps de thermostat et le tube capillaire. ) Placer le bulbe plus chaud ou plus froid que le corps de thermostat ) Placer le bulbe plus chaud que le corps de thermostat et le tube capillaire.. ) Bobine chauante intégrée - réduit le diérentiel thermique.
Réarme-
ment
Tem p.
max.
de
bulbe
Longeur
de tube
capillaire
No de code
017-503666 017-503766 4)
Thermostats à zone neutre réglable
Zone neutre NZ
A temp. basse
temp.
élevée
Charge Type
Typ e
de
bulbe
/
sonde
Plage
de réglage
Diérentiel
∆t
[°C] [K] [K] [K] [°C] [m]
Vapeur RT 16L B 0 – 38 1.5 – 0.7 1.5 – 5.0 0.7 – 1.9 100 017L00 246 6
RT 8L A -20 – 12 1.5 1.5 – 4.4 1.5 – 4.9 145 2 017L00 306 6
Adsorption
RT 14L A -5 – 30 1. 5 1.5 – 5.0 1.5 – 5.0 15 0 2 017L00 346 6 RT 140 L C 15 – 45 1.8 – 2.0 1.8 – 4.5 2.0 – 5.0 240 2 017L003166 RT 101L A 25 – 90 2.5 – 3.5 2.5 – 7.0 3.5 – 12.5 300 2 017L0 06266
Tem p.
Longeur
max.
A
de
bulbe
de tube
capillaire
No de code
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 4
Fiche technique | Thermostats, thermostats diérentiels, type RT
Numéros de code
(suite)
Type de bulbe
A B C D
Bulbe cyl. à distance Bulbe d’ambiance Bulbe de gaine Bulbe de tube capillaire
Modèles spéciaux
Les RT peuvent être livrés avec un système de contact spécial, voir page suivante.
Lors de la commande, veuillez indiquer :
1. Le type
2. Le numéro de code de l'appareil standard
3. Le numéro de code du contact spécial
Systèmes de contact
Modèle Symbole Description Charge de contact
Cont. inverseur unipolaire (SPDT) avec plaque à bornes résist. aux
Normal
SPDT
A réarme­ment manuel
SPDT
A réarme­ment manuel
SPDT
courants de fuite superciels.
Monté dans tous les mo d. norm. du type RT.
Inversion de contact instantanée.
A réarmem. man. le SPDT s’utilise si l’on désire réenclencher l’appareil man. après l’inversion du contact pour une température croissante.
Concerne app. prévus pour réarmement.
A réarmem. man. le SPDT s’utilise si l’on désire réenclencher l’appareil man. après l’inversion du contact pour une température croissante.
Concerne app. prévus pour réarmement.
Alternating current
Ohmic:
AC 1 = 10 A, 400 V
Inductive:
AC 3 = 4 A, 400 V AC 15 = 3 A, 400 V
Dir. current:
DC 13 = 12 W, 220 V
Réarm.
Aut. 017-40 306 6
Max. 017- 404266
Min. 017- 404166
No de code
© Danfoss | DCS (az) | 2018.04
A zone neutre
SPDT
Contact inverseur unipolaire à zone neutre et avec plaque à bornes résistant aux courants de fuite superciels.
Disponible uniquement comme
composant des régulateurs RT avec zone neutre ajustable
DKRCC.PD.CB0.A9.04 | 5
Fiche technique | Thermostats, thermostats diérentiels, type RT
Numéros de code
(suite)
Systèmes de contact
Modèle Symbole Description Charge de contact
Contact inverseur unipolaire (SPDT) avec surfaces de contact plaquées or (sans oxyde). Augmente la
Normal
SPDT
A réarme­ment manuel
SPDT
A zone neutre
SPDT
A réarme­ment manuel
SPDT
sécurité d’enclenchement des installations d’alarme, de surveillance, etc. Inversion de cont. instantanée. Plaque à bornes résistant aux courants de fuite superciels.
Contact inverseur unipolaire (SPDT) avec surfaces de contact plaquées or (sans oxyde). Augmente la sécurité d’enclenchement des installations d’alarme, de surveillance, etc. Inversion de cont. instantanée. Plaque à bornes résistant aux courants de fuite superciels.
Contact inverseur unipolaire (SPDT) avec zone neutre et surfaces de contact plaquées or (sans oxyde). Augmente la sécurité d’enclenchement des installations d’alarme, de surveillance, etc. Inversion de cont. instantanée. Plaque à bornes résistant aux courants de fuite superciels.
Contact inverseur unipolaire (SPDT) avec zone neutre et surfaces de contact plaquées or (sans oxyde). Augmente la sécurité d’enclenchement des installations d’alarme, de surveillance, etc. Inversion de cont. instantanée. Plaque à bornes résistant aux courants de fuite superciels.
Alternating current
Ohmic:
AC 1 = 10 A, 400 V
Inductive:
AC 3 = 2 A, 400 V AC 15 = 1 A, 400 V
Dir. current:
DC 13 = 12 W, 220 V
Réarm.
No de code
Auto 017-4240 66
Max. 017-404866
Available only as a component
part of RT controls with adjustable dead zone
Min. 017-40 4766
Alternating current
Système de contact unipolaire qui
Ferme simultané­ment deux circuits
SPST
A inversion de contact progressive
1
) Si le courant est envoyé par les contacts 2 et 4, c’est à dire s’il est raccordé aux bornes 2 et 4 mais non à la borne 1,
la charge max. admissible est portée à 90 W, 220 V.
SPDT
Les systèmes de contact sont gurés dans la position qu’ils prennent pour une température décroissante, c’est à dire après un mouvement vers le bas de la tige principale du RT. L’aiguille de réglage des appareils indique la valeur d’échelle à laquelle se produit l’inversion
ferme simultanément deux circuits pour une temp. croissante. Inversion de cont. instantanée. Plaque à bornes résistant aux courants de fuite superciels.
Contact inverseur unipolaire à inversion de contact progressive. ou courant:
de contact pour une température décroissante, à l’exception des appareils avec le contact inverseur 017-404266 à réarmement manuel dont l’aiguille de réglage indique la valeur d’échelle à laquelle se produit l’inversion de contact pour une température croissante.
Ohmic:
AC 1 = 10 A, 400 V
Inductive:
AC 3 = 3 A, 400 V AC 15 = 2 A, 400 V
Dir. current:
DC 13 = 12 W, 220 V
Alternating or direct current
25 VA, 24 V
Max. 017- 403 466
1)
017-018166
Pièces de rechange et accessoires
Voir le catalogue RX.5E.A2.02
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 6
17-372.1
Fiche technique | Thermostats, thermostats diérentiels, type RT
Conception Fonctionnement
5. Bouton manuel
9. Echelle de plage
10. Borne de bouclage
11. Raccord de câble tube électr. 13,5
12. Ressort principal
14. Bornes de raccordement
15. Tige principale
16. Système de contact (17-4030)
17. Rouleau d’entraînement
18. Bras de contact
19. Molette de réglage de diérentiel
23. Elément de souet
25. Trou de montage
26. Support de bulbe
28. Tube capillaire
29. Bulbe
30. Poche à bulbe
31. Presse-étoupe du bulbe capillaire
38. Vis de terre
44. Tige de réglage de température

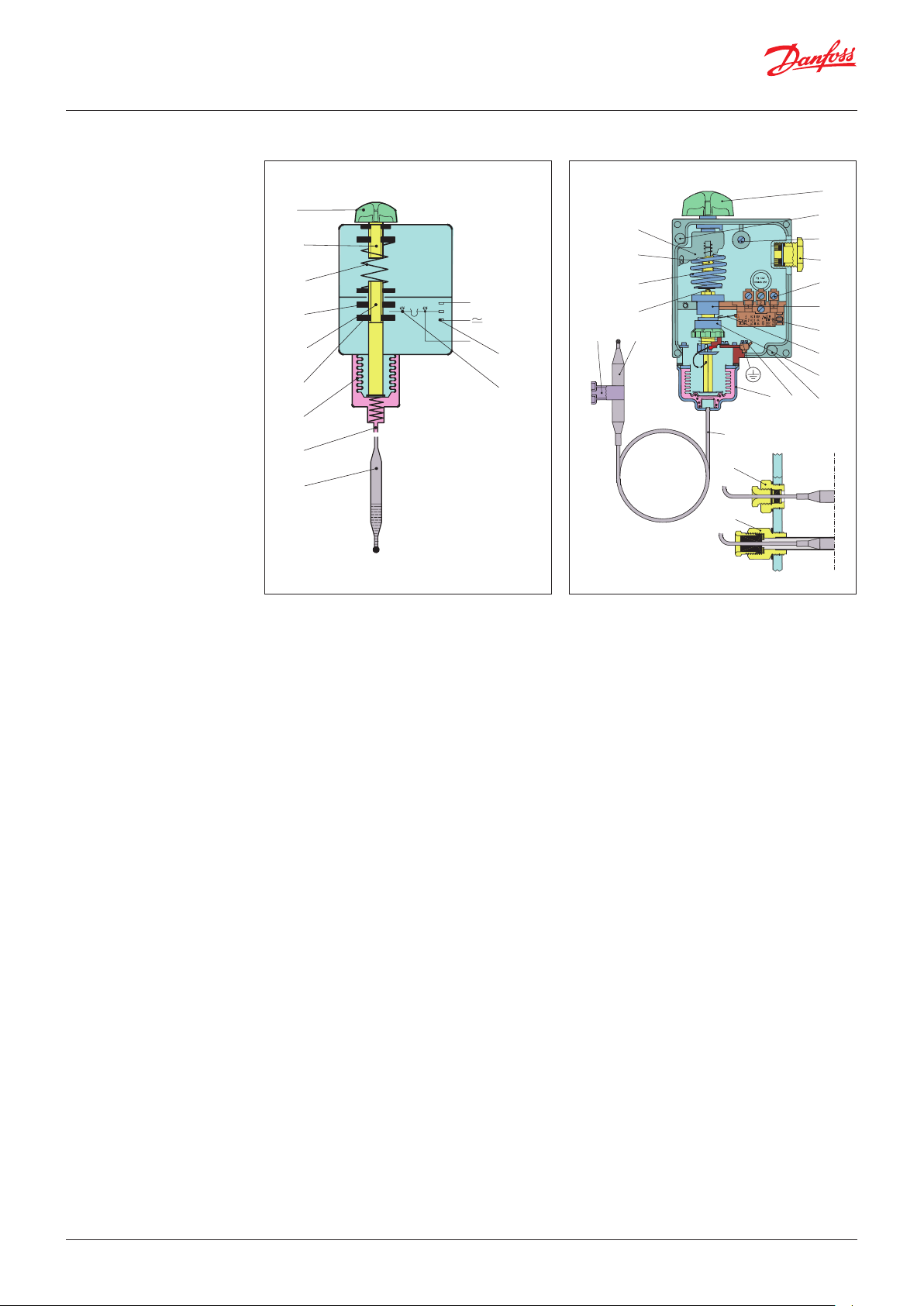

Schéma de principe, thermostat RT
5
44
Danfoss
12
17
15
19
23
28
29
4
1
2
17-156.14
16
18
L’élément thermostatique comprend un bulbe (29), un tube capillaire (28) et un élément de souet (23). L’élément contient une charge qui réagit aux variations de température du bulbe an que la pression exercée sur le souet mobile croisse à une augmentation de la température. Le ressort principal (12) peut être réglé en tournant le bouton manuel (5) pour équilibrer la pression dans l’élément.
Thermostat RT
5
38
25
10
11
14
17
16
18
19
25
9
44
12
15
26 29
1
Danfoss
23
28
31
30
Quand la température autour du bulbe (de la sonde) s’élève, le souet est comprimé et la tige principale (15) se déplace alors vers le haut jusqu’à ce que la pression du ressort et celle de l’élément soient en équilibre. La tige principale (15) est munie d’un rouleau d’entraînement (17) et d’une molette de réglage de diérentiel (19) qui, ensemble, transmettent les mouvements de la tige principale au système de contact (16).
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 7
17-331.15
Fiche technique | Thermostats, thermostats diérentiels, type RT
Conception Fonctionnement
(suite)
5. Bouton manuel
9. Echelle de plage
12. Ressort principal
15. Tige principale
16. Système de contact
17. Rouleau d’entraînement supérieur 18a et 18b. Bras de contact
20. Rouleau d’entraînement inférieur
23. Elément de souet
25. Trou de montage
28. Tube capillaire
29. Bulbe/Sonde
40. Molette de réglage de zone neutre
44. Tige de réglage de température
Thermostats à zone neutre, type RT L
Schéma de principe thermostat RT L
44
12
15
17
20
40
23
28
29
4
1
2
18a
16
18b
Danfoss
Thermostat RT L
Danfoss
17-428.19
25
44
17
20
5
9
18a
16
18b
25
40
Les types RT L sont équipés du système de contact inverseur 17-4032 à zone neutre réglable. Ceci permet l’utilisation des appareils RT en régulation ottante. Les deux bras de contact (18a) et (18b) du système de contact à zone neutre sont manoeuvrés par les rouleaux d’entraînement (17) et (20) de la tige. Le rouleau d’entraînement supérieur (17) est réglé de façon xe, tandis que le rouleau
temp.
Zone neutre
4
1
2
4
1
4
1
2
2
NZ
Température de réglage
d’entraînement inférieur (20) peut se déplacer vers le haut ou vers le bas grâce à la molette de réglage (40). Ainsi, la zone neutre peut être modiée entre une valeur minimale (correspondant au diérentiel mécanique de l’appareil) et une valeur maximale (dépendant du RT).
4
1
4
1
2
2
Danfoss
Dif.
Diérentiel mécanique ~NZ min.
Dif.
temps
17-429.13
Terminologie Régulation ottante
Forme de régulation discontinue où l’organe de commande (p.ex. une vanne, un clapet ou similaire) se déplace à une vitesse qui est indépendante de l’importance de l’écart de la valeur désirée. Le déplacement se fait vers l’une de ses positions extrêmes quand l’écart dépasse une certaine valeur positive, et vers l’autre position extrême quand l’écart dépasse une certaine valeur négative.
© Danfoss | DCS (az) | 2018.04
Pompage
Variations périodiques de la valeur momentanée de la grandeur réglée pour un réglage de référence
Zone neutre
Intervalle entre les valeurs d’enclenchement des deux contacts.
DKRCC.PD.CB0.A9.04 | 8
17-676.16
-1
-2
-3
-4
[z]
Fiche technique | Thermostats, thermostats diérentiels, type RT

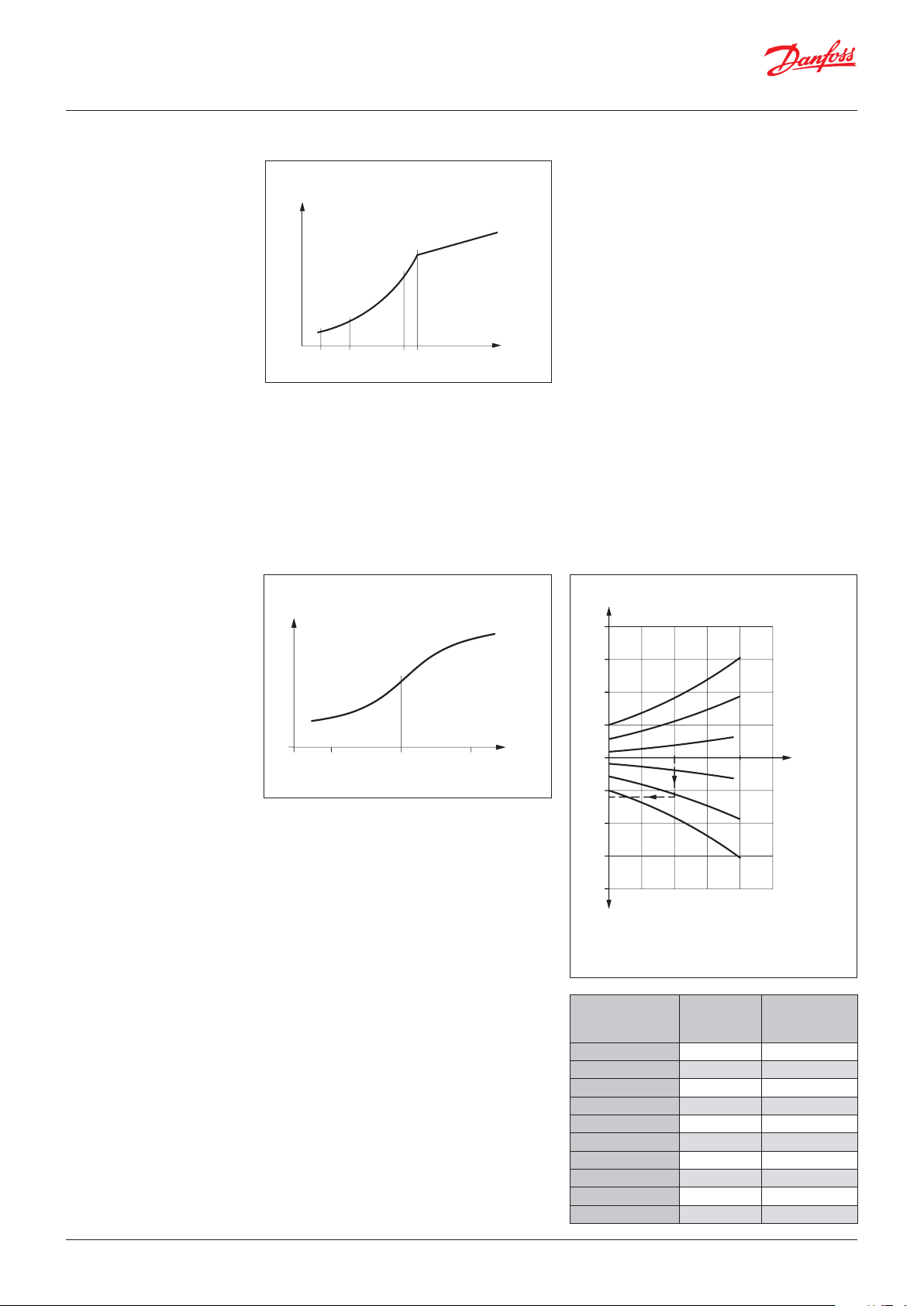

Charges 1. Charge de vapeur
[p]
Pression
Température
t t t t
Dans ce cas, on exploite la relation entre la pres-sion et la température des vapeurs saturées, l’élé-ment étant rempli de vapeurs saturées + une petite quantité de liquide. La pression de cette charge est limitée. Une fois que la quantité de liquide dans le bulbe est évapo-rée, une augmentation ultérieure de la pression ne provoque qu’une faible augmentation de la pres-sion dans l’élément.
Danfoss
[t]
Ce fait peut être exploité, entre autres, pour les thermostats à basse température où l’évaporation doit pouvoir se réaliser à partir de la surface libre du liquide dans le bulbe ( à l’intérieur des limites de la plage de service du
17-301.12
thermostat); également dans le cas où le souet doit aussi être protégé contre toute déformation en cas de conservation à des températures ambiantes normales. Puisque la pression dans l’élément dépend de la température à l’endroit où se trouve la surface libre du liquide, le thermostat doit toujours être monté de telle manière que son bulbe soit plus froid que les autres organes de l’élément thermostatique. Le liquide évaporé se condensera de nouveau à l’endroit le plus froid, à savoir dans le bulbe qui devient donc, comme désiré, l’organe régulateur de la température du système.
N.B.: Quand le bulbe est l’organe le plus froid, la température ambiante de l’appareil n’a aucune inuence sur la précision de la régulation.
2. Charge à adsorption
Scale deviation factor
[p]
Pression
Danfoss
Température
t t
v
[t]
t
Ici, la charge de l’élément consiste en un gaz surchaué et une matière solide ayant une grande surface d’adsorption.
17-303.12
4
o
C
30
10
-10
-30
70
o
C
50
o
C
o
20
C
100%50%
o
C
o
C
o
C
3
2
1
0
Danfoss
Réglage relatif d’échelle en %
La matière solide étant concentrée dans le bulbe, c’est toujours ce dernier qui, dans l’élément thermostatique, est l’organe régulateur de la température. Peu importe donc que le bulbe soit placé en un endroit plus chaud ou plus froid par rapport aux autres organes de l’élément thermostatique. Toutefois, une telle charge est à un certain degré sensible à des variations de la température de l’élément du souet et du tube capillaire. Ce fait est sans importance dans des conditions normales. Si le thermostat doit être utilisé à des températures ambiantes extrêmes, un écart d’échelle se présentera. Pour corriger l’échelle, utiliser les courbes et le tableau ci-contre. Correction d’échelle = Z × a. Repérer Z des courbes et le facteur de correction du tableau.
Courbes de diérentes températures ambiantes 0% ~ température la plus basse du réglage de l’échelle 100% ~ température la plus élevée du réglage de l’échelle
Typ e
Plage
de réglage
[°C]
Facteur
de correction
“a”
RT 2 -25 – 15 2.3
RT 7 -25 – 15 2.9
RT 8, RT 8L -20 – 12 1.7
RT 12 -5 – 10 1.2
RT 14, RT 14L -5 – 30 2.4
RT 15 8 – 32 1.2
RT 23 5 – 22 0.6
RT 24 15 – 34 0.8
RT 101, RT 102 25 – 90 5.0
RT 140, RT 140L 15 – 45 3.1
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 9
Fiche technique | Thermostats, thermostats diérentiels, type RT
Charges
(suite)
Exemple
Correction de l’échelle du RT 14 (plage de -5 – 30 °C à la température d’actionnement de 12 °C et à la température ambiante de -10 °C. La température d’échelle de 12 °C se trouve approximativement au milieu de la plage d’échelle c’est à dire un réglage d’échelle relatif d’env. 50%. Le facteur Z se trouve à l’intersection entre la ligne
3. Charge quantitative
[p]
Pression
Danfoss
17-302.12
Température
t tt
[t]
La charge quantitative est utilisée pour les RT dont la plage se situe à un niveau supérieur à la température ambiante.
50% et la courbe de -10 °C, soit environ -1.2 °C.
)
Le facteur de correction “a” ressort du tableau et est 2.4 pour le RT 14.
Correction d’échelle = Z × a = -1.2 × 2.4 = -2.88. Si, dans les conditions indiquées, l’actionnement doit avoir lieu à 12 °C, régler le thermostat sur 12 2.88 = 9.12 9,1.
Dans le cas de cette charge quantitative - comme dans celui de la charge de vapeur - la relation entre la température et la pression des vapeurs saturées est appliquée. La charge quantitative comporte une quantité de liquide assez grande pour remplir la capsule contenant le souet, le capillaire et une faible partie du bulbe quand le thermostat fonctionne. Par conséquent, le bulbe reste toujours l’organe le plus chaud du système. Le liquide se condense dans la partie restante, plus froide, mais en raison de la quantité de la charge, la surface libre du liquide se trouve toujours dans le bulbe. Le bulbe est alors l’organe régulateur de la température du système.
N.B.: Quand le bulbe est l’organe le plus chaud, la température ambiante de l’appareil n’a aucune inuence sur la précision de régulation.
Terminologie
Plage diérentielle
Diérence de température entre le bulbe basse température BT et le bulbe haute température HT à laquelle l’appareil peut être réglé pour fonctionner. Cette diérence est indiquée sur l’échelle de l’appareil.
Lecture de l’échelle
Diérence existant entre la température du bulbe basse température BT et du bulbe haute température HT au moment où le système de contact s’inverse à la suite du mouvement vers le bas de la tige principale.
Plage de fonctionnement
Plage de température du bulbe BT à l’intérieur de laquelle le thermostat diérentiel peut fonctionner.
Réglage du diérentiel Le bouton manuel permet de régler, sur l’échelle
de plage, la température minimale à laquelle le système de contact doit commuter (s’ouvrir ou se fermer).
Diérentiel de contact
Augmentation de la température du bulbe HT ­au-delà du diérentiel de température de réglage
- qui fait ouvrir ou fermer le circuit électrique par le système de contact.
Bulbe de référence
Bulbe placé dans le médium dont la température n’est pas inuencée par le fonctionnement de l’appareil (bulbe HT ou bulbe BT).
Bulbe de contrôle
Bulbe placé dans le médium dont la température doit être contrôlée (bulbe BT ou bulbe HT).
La molette de réglage du diérentiel (19) permet ensuite de régler le diérentiel. La température d’actionnement maximale du bulbe est égale à la température de commutation + le diérentiel de consigne.
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 10
Fiche technique | Thermostats, thermostats diérentiels, type RT
Conception Fonctionnement
2. Tube capillaire
4. Elément de souet, BT
5. Disque de réglage
9. Echelle de plage
10. Borne de bouclage
11. Raccord de câble tube électr. 13.5
12. Ressort principal
14. Bornes de raccordement
15. Tige principale
16. Système de contact (017-4030)
17. Rouleau d’entraînement supérieur
18. Bras de contact
20. Rouleau d’entraînement inférieur
24. Elément de souet haute température, HT
25. Trou de montage
28. Tube capillaire
32. Bulbe haute température, HT
38. Vis de terre
39. Purge
Thermostat diérentiel, type RT
1
25
32
Le thermostat diérentiel RT est équipé d’un contact inverseur unipolaire qui ferme ou ouvre le circuit électrique en fonction de la diérence de température entre les deux bulbes du thermostat. Le RT 270 s’utilise dans les process de fabrication, les installations de ventilation, les installations frigoriques et de chauage où l’on a besoin de maintenir une certaine diérence de température de 0 – 15 K entre deux médium. La température de l’un des bulbes sert de référence, la température de l’autre de contrôle. La diérence de température est ainsi la grandeur directement réglée. La gure montre la section d’un RT 270. Le thermostat diérentiel est équipé de deux éléments de souet: l’élément BT (basse température) dont le bulbe doit être placé dans le médium ayant la température la plus basse, et l’élément HT (haute température) dont le bulbe doit être placé dans le médium ayant la température la plus élevée.
Danfoss
17-378.12
2 4
5
9 10
11 12 14 15
16
17 18
20 25 38 39 24 28
Le ressort a une caractéristique rectiligne. Dans la plage de fonctionnement, le RT 270 peut être réglé à plusieurs diérences de température à l’aide du disque de réglage (5). En cas de diminution de la diérence entre les température des bulbes BT et HT, la tige principale (15) se déplace vers le bas. Le bras de contact (18) est entraîné vers le bas par le rouleau d’entraînement (17) de sorte que les contacts (1-4) soient ouverts et les contacts (1-2) fermés une fois obtenue la diérence de température réglée. Le système de contact s’inverse de nouveau lorsque la diérence de température atteint la valeur de réglage plus le diérentiel du contact de réglage xe d’env. 2 K.
Exemple Diérence réglée = 4 K. Le système de contact ouvre le circuit pour une diérence de 4 K et le referme à 4 + 2 = 6 K.
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 11
AB
AB
AB
AB
AB
AB
AB
AB
AB
Fiche technique | Thermostats, thermostats diérentiels, type RT
Nomogrammes des diérentiels obtenus
RT 2 RT 3 RT 4
[°C] [°C]
15
10
5
0
-5
-10
-15
-20
-25
RT 7
[°C] [°C]
15
10
5
0
-5
-10
-15
-20
-25
10 9
C
5 6
1
Danfoss
17-435.14
7 8 9 10
4 3 2
11
5
12 13 14
7 6
15 16 17 18
10 9 8
19
C
20
[°C] [°C]
-25
-20
-15
-10
-5
0
5
10
15
RT 9
1
Danfoss
17-436.17
2
1
2
3
3
4
4
5
6
7
5
8
10 9
C
6
7
8
9
10
10
15
20
25
30
RT 10
[°C] [°C]
Danfoss
17-780.13
-60
-55
-50
-45
-40
-35
-30
-25
2
1
3
2
4
3
5
4
6 7
6 5
7
8 9
8
10 11
Danfoss
17-791.13
-45
-35
-25
6
7
8
9
10
C
12 13 14
-15
1
1
2
2
3
3
4
5
4
5
6
7
8
9
10
[°C] [°C]
-5
0
5
1
2
3
4
5
6
7
8
9
10
C
[°C] [°C]
1
2
3
4
5
6
7
8
9
10
C
1
1.2
2
3
4
5
6
7
Danfoss
17-790.13
1
Danfoss
17-781.13
2
3
4
5
6
7
A = Réglage de la plage B = Diérentiel obtenu C = Réglage du diérentiel
RT 11, RT 13
[°C] [°C]
-30
-25
-20
-15
-10
-5
0
3
4
5
6
7
8
9
10
C
RT 12
[°C] [°C]
17-240.19
-5
-4
-3
-2
-1 0 1 2 3 4 5 6 7 8 9
10
1
1
2
Danfoss
2
3
4
5
6
1
1
1,5
5 4 3 2
2
6
2,5
9 8 7
3
10
C
3,5
Danfoss
17-792.13
RT 24
[°C] [°C]
15
20
25
30
10 9
35
1
1,4
Danfoss
17-779.13
1,5
2 1
3
2
4
5
2,5
6
7
3
8
3,5
C
4
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 12
AB
AB
AB
AB
AB
AB
AB
Fiche technique | Thermostats, thermostats diérentiels, type RT
Nomogrammes des diérentiels obtenus
(suite)
RT 14
[°C] [°C]
30
25
20
15
10
5
0
8 7
9
10
C
-5
RT 34
[°C] [°C]
15
10
5
0
-5
-10
-15
-20
-25
9
10
C
RT 17
1
2
3
3 2
4
5
6
Danfoss
4
5
6
7
8
9
10
[°C] [°C]
-50
17-793.13
-40
-30
-20
-15
1.5 2
1
2
3
3
4
5
6
4
7
8
5
9
10
C
6
7
RT 101
1
2
Danfoss
4
5 4 3 2
6
6
7
8
8
10
12
[°C] [°C]
90
17-795.14
80
70
60
50
40
30
25
2
1
4
2
3
6
4
5
8
6
7
8
9
10
C
10
12
14
16
18
20
Danfoss
17-471.18
Danfoss
17-452.18
RT 23
[°C] [°C]
5
10
15
20
8 7
9
10
C
22
RT 107
[°C] [°C]
70
80
90
100
110
120
130
140
150
1
2
3
4
5
6
7
8
9
10
C
1
Danfoss
1,5
2
17-794.13
3 2 1
4
5
6
2,5
3
3,5
1,8
Danfoss
17-796.12
5
10
15
20
25
A = Réglage de la plage B = Diérentiel obtenu C = Réglage du diérentiel
RT 140
[°C] [°C]
45
40
35
30
25
20
15
5
6
7
8
9
10
C
1
2
1
Danfoss
2
3
4
17-319.18
3
4
5
6
7
8
9
10
11
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 13
Danfoss n’assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites. Dans un souci constant d’amélioration, Danfoss se réserve le droit d’apporter sans préa , y compris ceux se trouvant déjà en commande, sous réserve, toutefois caractéristiques déjà arrêtées en accord avec le client.
Toutes les marques de fabrique de cette documentation sont la propriété des sociétés correspondantes.
Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés.
Dimensions [mm] et poids [kg]
Boîtier du thermostat RT
RT 4, RT 11, RT 16L, RT 17, RT 34 RT 140, RT 140L
RT 2, RT 3, RT 7, RT 9, RT 13, RT 101
RT 14L, RT 15, RT 107,
Boîtier du thermostat RT
RT 12, RT 23, RT 24RT 8, RT 8L, RT 14,
RT 102
RT 270
© Danfoss | DCS (az) | 2018.04
DKRCC.PD.CB0.A9.04 | 14
Vægt ca. 1 kg
Loading...
