Notas del instalador Termostatos
Índice Página
Instalación .......................................................................................29
Termostato KP con sensor de aire.............................................................. 29
Ajuste ............................................................................................30
Termostatos con rearme automático........................................................... 30
Termostatos con rearme máximo .............................................................. 30
Termostatos con rearme mínimo ..............................................................30
Ejemplo de ajuste................................................................................. 31
Comprobación del funcionamiento del contacto .................................................. 31
Termostato doble KP 98 .......................................................................31
El termostato idóneo para su sistema de refrigeración ............................................. 32
Vapor......................................................................................... 32
Absorción .................................................................................... 32
Baja tensión .................................................................................. 32
Colocación del sobrante de tubo capilar........................................................... 33
Termostatos con carga de vapor................................................................... 33
Termostatos
Termostatos
© Danfoss A/S (RA Marketing/MWA), 06 - 2007 DKRCC.PF.000.G1.05 / 520H1976 27
Notas
28 DKRCC.PF.000.G1.05 / 520H1976 © Danfoss A/S (RA Marketing/MWA), 06 - 2007
Notas del instalador Termostatos
Instalación
Si existe riesgo de presencia de gotas o
pulverización de agua, monte una tapa. La tapa
aumenta el grado de protección a IP 44 y es
indicada para todos los termostatos KP. La placa
superior debe adquirirse por separado (nº de
código: para unidades sencillas, 060-109766;
para unidades dobles, 060-109866).
Para lograr el nivel de protección IP 44, cubra
todos los orificios de la tapa posterior del
termostato.
Si la unidad va a utilizarse en entornos en los que
haya suciedad o donde pueda estar expuesta a
una intensa pulverización, deberá montarse una
tapa protectora. La tapa puede montarse con
un soporte angular o con un soporte de pared
(código de la tapa para unidad simple, 060105666; para la unidad doble, 060-105566).
Aj0_0001
Termostatos
Termostatos
Termostato KP con sensor
de aire
Aj0_0002
Si la unidad esta expuesta a riesgo de agua, se
puede alcanzar un mayor grado de protección
con un tapa especial de protección IP55.
La protección IP 55 está disponible para unidad
simple (060-033066) y unidad doble (060-
035066).
Ak0_0020
Recuerde que el diferencial se ve afectado por
el aire que circula alrededor del sensor. Si la
circulación del aire es insuficiente, el diferencial
puede aumentar de 2 a 3 ºC.
Instale el termostato de modo que el aire pueda
circular libremente alrededor del sensor. Al
mismo tiempo, asegúrese de que el sensor no
esté expuesto a corrientes de aire procedentes
de las puertas o a radiaciones de la superficie del
evaporador.
No instale nunca el termostato directamente
sobre una pared fría; esto aumenta el diferencial.
Instale la unidad sobre una placa aislante.
© Danfoss A/S (RA Marketing/MWA), 06 - 2007 DKRCC.PF.000.G1.05 / 520H1976 29
Aj0_0003
Notas del instalador Termostatos
Termostato KP con sensor
de aire (cont.)
Ajuste
Termostatos con
rearme automático
Cuando coloque el sensor: Recuerde que el aire
ha de poder circular libremente alrededor del
sensor. Por ejemplo, cuando el control se realiza
en base a la temperatura del aire de retorno,
el sensor no debe estar en contacto con el
evaporador.
Termostato KP con sensor cilíndrico
Hay tres maneras de fijar el sensor:
1) En la tubería.
2) Entre las aletas del evaporador.
3) En una vaina.
Ajústelo siempre a la temperatura más elevada
de la escala de regulación. Luego ajuste el
diferencial en la escala DIFF.
El ajuste de temperatura de la escala de regulación
corresponderá entonces a la temperatura a la
que el compresor de refrigeración arrancará al
aumentar la temperatura. El compresor se parará
cuando la temperatura coincida con el valor fijado
en la escala DIFF.
Ah0_0006
Si se utiliza una vaina: utilice siempre pasta
conductora de calor (código nº 041E0110) para
asegurar un contacto correcto entre el sensor y
el medio.
Termostatos con
rearme máximo
Termostatos con
rearme mínimo
Para realizar el preajuste de los termostatos
cargados con vapor, deberán utilizarse las curvas
del gráfico que se muestran en la hoja
de instrucciones.
Si el compresor no se para cuando esté ajustado
para parar a bajas temperaturas: Compruebe si el
diferencial se ha ajustado a un valor demasiado
elevado.
Ajustar la temperatura más elevada = temperatura
de parada de la escala de regulación.
El ajuste del diferencial es fijo. Cuando la
temperatura del sensor del termostato equivalga
al ajuste del diferencial, podrá arrancar el sistema
pulsando el botón Reset [Rearme].
Ajustar la temperatura más baja = temperatura
de parada de la escala de regulación.
El ajuste del diferencial es fijo.
Cuando la temperatura que circunda al sensor
del termostato haya alcanzado el ajuste del
diferencial, podrá volver a arrancar el sistema
pulsando el botón Reset (Rearme).
Aj0_0004
Aj0_0005
Aj0_0006
30 DKRCC.PF.000.G1.05 / 520H1976 © Danfoss A/S (RA Marketing/MWA), 06 - 2007
Notas del instalador Termostatos

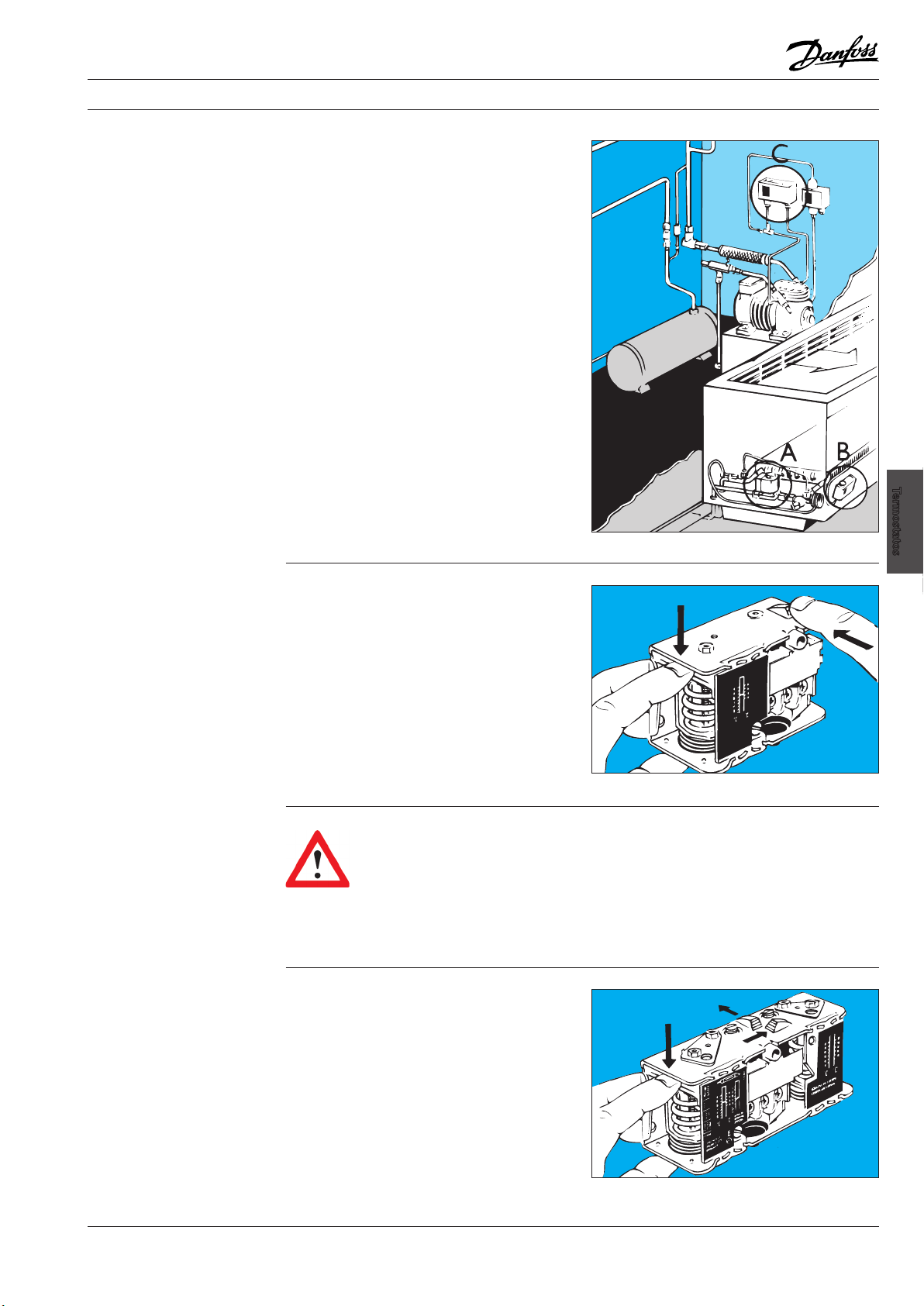

Ejemplo de ajuste
Comprobación del
funcionamiento del contacto
La temperatura de una cámara congeladora
debe estar controlada por un termostato que
cierre una válvula de solenoide. El sistema es de
vaciado previo del evaporador. Y la parada se
realiza por medio de un presostato de baja.
En este caso, el presostato no debe ajustarse
para que desconecte a presiones inferiores a las
necesarias. Al mismo tiempo, deberá conectar a
una presión que corresponda a la temperatura
de conexión del termostato.
Ejemplo:
Cámara congeladora con R404A
Temperatura en cámara: –20°C
Temperatura de corte termostato: –20°C
Temperatura conexión termostato: –18°C
Presión de desconexión del
presostato: 0,9 bar (–32°C)
Presión de conexión del
presostato: 2,2 bar (–18°C)
Termostatos
Termostatos
Aj0_0007
Cuando los cables eléctricos están conectados, el
funcionamiento del contacto puede comprobarse
manualmente. Dependiendo de la temperatura
del sensor y del ajuste del termostato, habrá que
presionar el dispositivo de comprobación hacia
arriba o hacia abajo. Los mecanismos de rearme
quedan inoperativos durante la comprobación.
Termostato doble KP 98
Utilice el dispositivo de comprobación de la parte
superior izquierda.
Aj0_0009
Advertencia:
El funcionamiento del contacto del
termostato KP simple no deberá
comprobarse nunca activando
el dispositivo de la derecha. Si se ignora esta
advertencia, podría desajustarse el termostato.
En el peor de los casos, podrá degradarse su
funcionamiento.
Utilice el dispositivo de comprobación
de la parte izquierda para comprobar
el funcionamiento con aumento de la
temperatura del aceite, y el dispositivo de
comprobación de la parte inferior derecha
para comprobar el funcionamiento con
aumento de la temperatura del gas de
descarga.
Aj0_0010
© Danfoss A/S (RA Marketing/MWA), 06 - 2007 DKRCC.PF.000.G1.05 / 520H1976 31
Notas del instalador Termostatos
El termostato idóneo para
su sistema de refrigeración
Un termostato ha de incorporar la carga correcta,
como se describe a continuación:
Vapor Bajas temperaturas, los fuelles más fríos, grado de
protección no determinante.
Termostato con sensor de bobina capilar: Cuando
se produzcan ascensos y descensos graduales de
temperatura (menos de 0.2 K/min), por ejemplo
en cámaras frigoríficas grandes e inertes que
contengan muchos artículos, se recomienda
utilizar un KP 62 con carga de vapor.
Absorción Altas temperaturas, grado de protección
determinante. Fuelles más fríos o más calientes.
Termostato con sensor de bobina capilar: Cuando
se producen cambios rápidos de temperatura
(más de 0,2 K/min), por ejemplo en pequeñas
cámaras frigoríficas en las que la rotación de
artículos sea elevada, se recomienda un KP 62
con carga de absorción.
60I8012
60I8032
Carga de vapor
60I8013
60I8017
60I8008
Tubo capilar recto
Serpentín de aire
remoto
Sensor de bobina
capilar
(incorporado
al termostato)
Sensor remoto de
doble contacto
Sensor remoto
cilíndrico
Baja tensión
En los sistemas en que el KP se active
ocasionalmente (alarma) y en los sistemas en
que el KP sea la fuente de señal de PLC, etc.
(baja tensión): Utilice un KP con contactos de
oro; éstos ofrecen un buen contacto a bajas
tensiones.
Carga de absorción
Aj0_0012
60I8013
60I8018
Sensor de bobina
capilar
(incorporado
al termostato)
Sensor de bobina
capilar (para montaje
en conducto)
32 DKRCC.PF.000.G1.05 / 520H1976 © Danfoss A/S (RA Marketing/MWA), 06 - 2007
Notas del instalador Termostatos
Colocación del sobrante
de tubo capilar
Termostatos con carga
de vapor
Termostato doble KP 98:
El sobrante de tubo capilar puede romperse si se
producen vibraciones, dando lugar a una pérdida
total de carga en el termostato. Por consiguiente,
es sumamente importante que se observen las
siguientes normas:
Cuando el montaje se realiza directamente
sobre el compresor: Fije el tubo capilar de
modo que la instalación del compresor/
termostato vibre al mismo tiempo. El sobrante
de tubo capilar ha de estar enrrollado y atado.
Otros tipos de montaje: Enrolle lo que sobra
del tubo capilar en un bucle suelto. Fije al
compresor el trozo de tubo capilar situado
entre el compresor y el bucle.
Fije el trozo de tubo capilar situado entre el
bucle y el termostato a la base sobre la que se
haya montado el termostato.
Nunca coloque un termostato KP con carga de
vapor en un local en el que la temperatura sea
o pueda ser inferior a la de la cámara fría.
Aj0_0017
Termostatos
Termostatos
No permita nunca que el tubo capilar de un
termostato KP pase junto a un tubo de aspiración
al atravesar una pared.
Aj0_0014
Aj0_0015
© Danfoss A/S (RA Marketing/MWA), 06 - 2007 DKRCC.PF.000.G1.05 / 520H1976 33
