Danfoss termostato RT Data sheet [es]

Folleto técnico

Termostatos, termostatos diferenciales
RT

Un termostato RT contiene un contactor del tipo
inversor unipolar.

La posición de los contactos depende de la tem­peratura del sensor y del valor ajustado en la
escala.

La serie RT se compone de termostatos para
apli caciones generales en las instalaciones
frigorícas industriales y marítimas.

La serie RT incluye también termostatos para
regulación de zona neutra y termostatos
especiales con contactos dorados para
aplicaciones de autómata programable PLC.

Características • Versiones impermeables, IP 66

• Amplia gama de regulación

• Extenso programa para aplicaciones
industriales y marítimas

• Versiones para c.a. y para c.c.

• Sistema de contacto intercambiable

• Versiones especiales para autómatas
programables PLC

• Nivel de integridad de seguridad:
SIL 2. según norma IEC 61508"

© Danfoss | DCS (az) | 2018.04 DKRCC.PD.CB0.A9.05 | 1

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Homologaciones

RT 2

RT 3

RT 4

RT 7

RT 8

RT 8L

RT 9

RT 11

RT 12

RT 13

• • • • • • • • • • • •

• • • • • • • • • • • • • • • • • • • • • • • •

RT 14

RT 14L

RT 15

RT 16L

RT 17

RT 23

RT 24

RT 34

RT 101

RT 102

RT 107

RT 140

RT 140 L

RT 270

•

• •

•

Lloyd’s Reg. of Shipping, LR

Germanischer Lloyd, GL

Det Norske Veritas, DNV

Bureau Veritas, BV

Russian Maritime Register
of Shipping, RMRS

Datos técnicos

• • • • • • • • • •

•

• • • • • • • • • • • • • • • • • • • • • • • •

• • • • • • • • • • • • • • • • • • • • • • • •

• • • • • • • • • • • • • • • • • • • • • • • •

Nippon Kaiji Kyokai, NKK

Korean Register of Shipping, KRS

Ségun EN 60730-2-1 a 9

Marcado CE, según RN 60947-4, -5

China Compulsor y Certicate, CCC

Conexión del cable Pg 13,5. Diámetro del cable: 6 – 14mm

IP66 según las normas EN 60529 / IEC 60529, excepto

Protección

versiones con rearme manual, cuyo grado de protección es
IP54

Temperatura ambiente admisible

-50 – 70 °Cpara la carcasa del termostato

Interruptores Consulte la sección "Pedidos de interruptores"

Propiedades según EN 60947

Dimensiones de los cables

sólidos/trenzados 0,2 – 2,5 mm

exibles, sin casquillos 0,2 – 2,5 mm

exibles, con casquillos 0,2 – 1,5 mm

2

2

2

Par de apriete máx. 1,5Nm

Tensión nominal de impulsos 4 kV

Grado de polución 3

Protección contra cortocircuito, fusible 10 A

Aislamiento 400 V

Grado de protección IP54, IP66

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 2

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Tabla general de los termostatos RT

[°C]

-50 0 50 100 150 200 250 300

Range

[°C]

Typ e

Carga de vapor con sensor remoto
(sensor más frío)

Carga de adsorción con sensor remoto
(sensor más frío o más caliente)

Carga sólida con sensor remoto (sensor más caliente) 70 – 150 RT 107

Carga de vapor con sensor de tubo capilar enrollado
(termostatos de ambiente)

Carga de adsorción con sensor de tubo capilar enrollado (termostatos de ambiente) -25 – 15 RT 34

Termostatos de zona neutra con carga de adsorción con sensor remoto
(sensor más frío o más caliente)

Termostatos con carga de vapor con zona neutra (termostato de ambiente) 0 – 38 RT 16L

Termostatos diferenciales con carga de adsorción con sensores remotos (sensor más caliente o más frío)

-45 – -15 RT 9

-30 – 0 RT 13

-25 – 15 RT 3

-25 – 15 RT 2, RT 7

-20 – 12 RT 8

-5 – 10 RT 12

-5 – 30 RT 14

5 – 22 RT 23

8 – 32 RT 15

15 – 34 RT 24

15 – 45 R T 140

25 – 90 RT 101, RT 102

-50 – -15 RT 17

-30 – 0 RT 11

-5 – 30 RT 4

-20 – 12 RT 8L

-5 – 30 RT 14L

15 – 45 RT 140L

-30 – 40 RT 270

-50 0 50 100 150 200 250 300

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 3

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Pedidos

Termostatos

Rearme

Temper-

atura
máx.

del

bulb o/-

sensor

Longitud

del tubo

capilar

N° de código

017-503666
017-503766 4)

Diferencial ∆t

Carga Tipo

Tipo de
bulbo/

sensor

Gama de

regulación

A baja

temper-

atura

A alta

temper-

atura

[°C] [K] [K] [°C] [m]

RT 9 A -45 – 15 2.2 – 10.0 1.0 – 4.5 auto 150 2 017-506666

RT 3 A -25 – 15 2.8 – 10.0 1.0 – 4.0 auto 150 2 017-501466

Vapor 1)

RT 17 B -50 – -15 2.2 – 7.0 1.5 – 5.0 auto 100 – 017-511766

RT 11 B -30 – 0 1.5 – 6.0 1.0 – 3.0 auto 66 – 017- 50836 6

RT 4 B -5 – 30 1.5 – 7.0 1.2 – 4.0 auto 75 –

RT 13 A -30 – 0 1.5 – 6.0 1.0 – 3.0 auto 150 2 017-509766

RT 2 A -25 – 15 5.0 – 18.0 6.0 – 20.0 auto 150 2 017-500866

RT 8 A -20 – 12 1.5 – 7.0 1.5 – 7.0 auto 145 2 017-5 06366

RT 12 A -5 – 10 1.0 – 3.5 1.0 – 3.0 auto 65 2 017-50 896 6

RT 23 A 5 – 22 1.1 – 3.5 1.0 – 3.0 auto 85 2 017-52786 6

RT 15 A 8 – 32 1.6 – 8.0 1.6 – 8.0 auto 150 2 017-51156 6

Adsorción 2)

RT 24 A 15 – 34 1.4 – 4.0 1.4 – 3.5 auto 105 2 017-528566

RT 140 C 15 – 45 1.8 – 8.0 2.5 – 11.0 auto 240 2 017-523666

RT 102 D 25 – 90 2.4 – 10.0 3.5 – 20.0 auto 300 2 017-514766

RT 34 B -25 – 15 2.0 – 10.0 2.0 – 12.0 auto 100 – 017-51186 6

RT 7 A -25 – 15 2.0 – 10.0 2.5 – 14.0 auto 150 2 017-5 05366

RT 14 A -5 – 30 2.0 – 8.0 2.0 – 10.0 auto 150 2 017-509966

RT 101 A 25 – 90 2.4 – 10.0 3.5 – 20.0 auto 300 2 017- 50036 6

Parcial 3) RT 107 A 70 – 150 6.0 – 25.0 1.8 – 8.0 auto 215 2 017-513566

) Situar el bulbo en un punto más frío que el elemento termostático y el tubo capilar.
) Situar el bulbo en un punto más caliente o más frío que el elemento termostático.
) Situar el bulbo en un punto más caliente que el elemento termostático y el tubo capilar.
) Con bobina de calentamiento incorporada - reduce el diferencial térmico.

Termostatos con zona neutra ajustable

Zona neutra, NZ

Gama de

Carga Tipo

Tipo

de

bulbo /-

sensor

regulación

Diferen cial

A baja

temper-

atura

A alta

temper-

atura

[°C] [K] [K] [K] [°C] [m]

Vapor RT 16L B 0 – 38 1.5 – 0.7 1.5 – 5.0 0.7 – 1.9 100 – 017L0 02466

RT 8L A -20 – 12 1.5 1.5 – 4.4 1.5 – 4.9 145 2 017L0 03066

Adsorción

RT 14L A -5 – 30 1. 5 1.5 – 5.0 1.5 – 5.0 150 2 017L 003466

RT 140 L C 15 – 45 1.8 – 2.0 1.8 – 4.5 2.0 – 5.0 24 0 2 017L0 03166

RT 101L A 25 – 90 2.5 – 3.5 2.5 – 7.0 3.5 – 12.5 300 2 017L00626 6

Temper-

atura

máx. del

bulbo/
sensor

Longitud

del tubo

capilar

N° de

código

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 4

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Pedidos

(continuación)

Tipo de bulbo / sensor

A B C D

Sensor cilíndrico remoto Sensor de ambiente Sensor de conducto Sensor de tubo capilar

Versiones especiales

Los RT pueden suministrarse con un sistema de
contacto especial que se especica en la página
siguiente.

Para pasar pedido, sírvase indicar

1. Tipo

2. N° de código del aparato estándar

3. N° de código del sistema de contacto especial

Sistemas de contacto

Versión Símbolo Descripción Carga de contacto

Conmutador unipolar con placa de
terminales a prueba de corrientes

Estándar

SPDT

de fuga.

Montado en todas las versiones
estándar del tipo RT. Contactos

inversores de acción brusca.

Rearme

Aut. 017-40 306 6

Código

Rearme
manual

Rearme
manual

Zona
neutra

SPDT

SPDT

SPDT

Para rearme manual de la unidad
después de la conmutación de los
contactos al subir la presión.

Para unidades con dispositivo
de rearme.

Para rearme manual de la unidad
después de la conmutación de los
contactos al subir la presión.

Para unidades con dispositivo
de rearme.

Conmutador unipolar con zona
neutra y placa de terminales a
prueba de corrientes de fuga.

Corriente alterna

Ohmica:
AC1 = 10 A, 400 V

Inductiva:

AC3 = 4 A, 400 V
AC15 = 3 A, 400 V

Corriente continua:

DC13 = 12 W, 220 V

Max. 017-4 04266

Min. 017- 404166

Disponible
solamente
incorporado en

–

los aparatos RT
de zona neutra
ajustable

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 5

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Pedidos

(continuación)

Sistemas de contacto

Versión Símbolo Descripción Carga de contacto

Conmutador unipolar con
contactos dorados (sin óxido),
aumenta la abilidad de la

Estándar

SPDT

Rearme
manual

SPDT

Zona
neutra

SPDT

Rearme
manual

SPDT

conexión en sistemas de alarma
y de control, etc. Contactos
inversores de acción brusca.
Placa de terminales a prueba de
corrientes de fuga.

Conmutador unipolar con
contactos dorados (sin óxido),
aumenta la abilidad de la
conexión en sistemas de alarma
y de control, etc. Contactos
inversores de acción brusca.
Placa de terminales a prueba de
corrientes de fuga.

Conmutador unipolar con zona
neutra y contactos dorados (sin
óxido), aumenta la abilidad
de la conexión en sistemas de
alarma y de control, etc. Contactos
inversores de acción brusca.
Placa de terminales a prueba de
corrientes de fuga.

Conmutador unipolar con
contactos dorados (sin óxido),
aumenta la abilidad de la
conexión en sistemas de alarma
y de control, etc. Contactos
inversores de acción brusca.
Placa de terminales a prueba de
corrientes de fuga.

Corriente alterna

Ohmica:

AC1 = 10 A, 400 V

Inductiva:

AC3 = 2 A, 400 V
AC15 = 1 A, 400 V

Corriente continua:

DC13 = 12 W, 220 V

Rearme

Aut. 017-4240 66

Max. 017-404866

–

Min. 017-40 4766

Código

Disponible
solamente
incorporado en
los aparatos RT
de zona neutra
ajustable

Corriente alterna

Conecta
simultáne­amente dos
circuitos

SPST

Con con­tactos in­versores
de acción
no brusca

1

) Si la corriente pasa a través de los contactos 2 y 4, es decir si los terminales 2 y 4 están conectados, pero no el

terminal 1, la carga máxima permisible aumenta hasta 90 W, 220 V.

SPDT

Los sistemas de contacto están ilustrados en la
po sición que ocupan cuando la temperatura dis­min uye, es decir, después del desplazamiento
ha cia abajo del husillo principal del RT. La aguja
de ajuste de los aparatos indica el valor de la
esca la en el que se produce el cambio de posi-

Conmutador unipolar que conecta
simultáneamente dos circuitos al
subir la temperatura. Contactos
inversores de acción brusca.
Placa de terminales a prueba de
corrientes de fuga.

Conmutador unipolar con
contactos inversores de acción no
brusca.

ción de los contactos cuando la temperatura
disminuye.
Una excepción corresponde al RT con el contac­to inversor n° de código 017-404266 de rearme
ma nual en el que la aguja de ajuste indica
el valor de la escala en el que se produce la

Ohmica:

AC1 = 10 A, 400 V

Inductiva:

AC3 = 3 A, 400 V
AC15 = 2 A, 400 V

Corriente continua:

DC13 = 12 W, 220 V 1)

Corriente alterna
o continua
25 VA, 24 V

Max. 017- 403 466

inversión cuando la tempera tura aumenta.

– 017-018166

© Danfoss | DCS (az) | 2018.04

Piezas de recambio y accesorios,

véase Catálogo de piezas de recambio RX.5E.A2.02

DKRCC.PD.CB0.A9.05 | 6

17-372.1

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

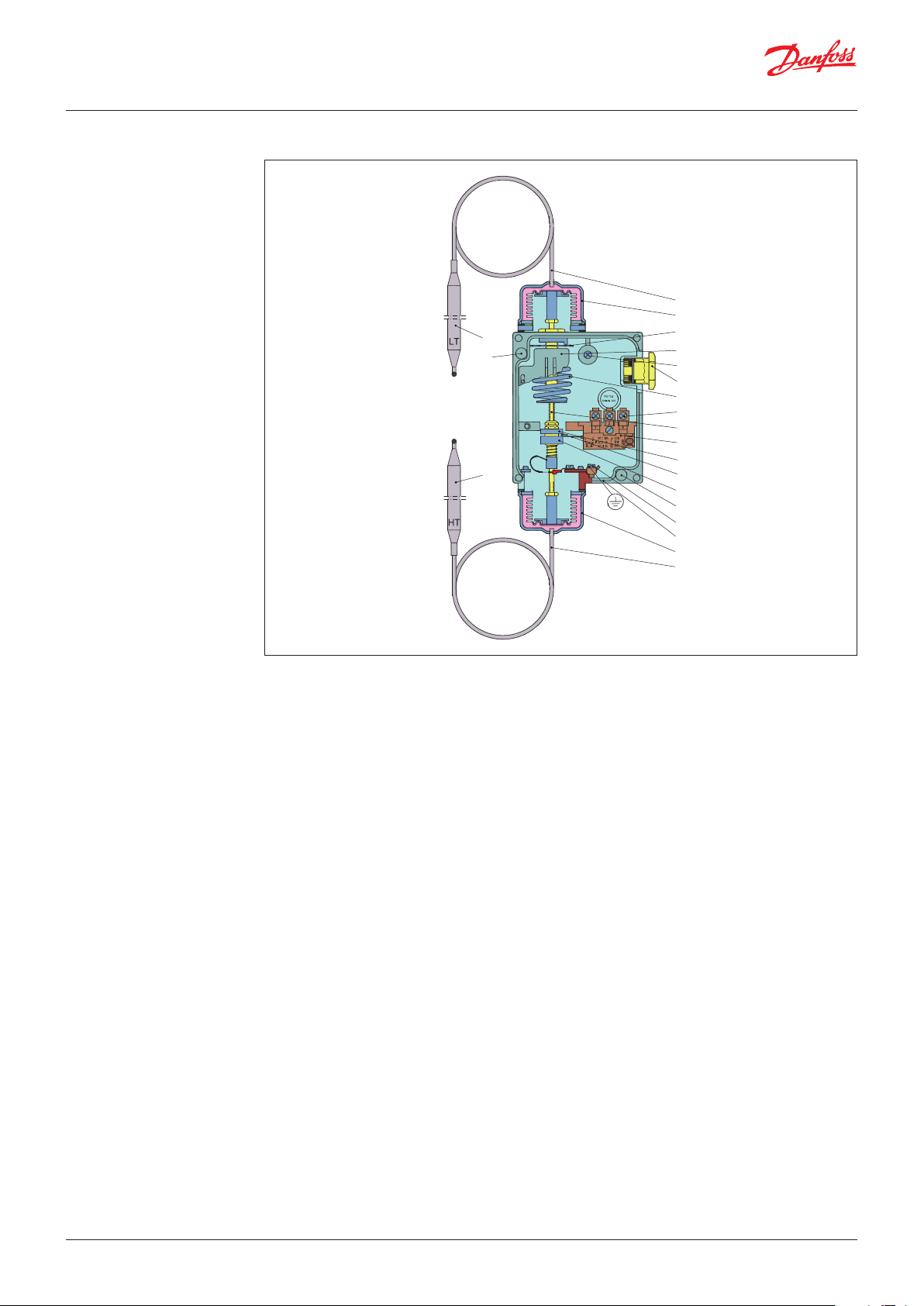

Diseño Funcionamiento

5. Mando de ajuste

9. Escala de ajuste

10. Borne de bucle

11. Entrada de cable roscada
Pg 13.5

12. Muelle principal

14. Terminales de alimentación

15. Husillo principal

16. Sistema de contacto

17. Casquillo de guía superior

18. Brazo de contacto

19. Disco de ajuste de diferencial

23. Fuelle

25. Agujero de montaje

26. Soporte de bulbo (sensor)

28. Tubo capilar

29. Bulbo (sensor)

30. Vaina del sensor

31. Prensaestopa del tubo capilar

38. Tornillo de tierra

44. Husillo de ajuste de
temperatura

Esquema de principio, termostato RT

5

44

12

17

15

19

23

28

29

4

1

2

Danfoss

16

18

17-156.14

Termostato RT

9

44

12

15

26 29

1

Danfoss

30

31

28

23

38

5

25

10

11

14

17

16

18

19

25

El elemento termostático consta de un bulbo
(29), un tubo capilar (28) y un fuelle (23).
El elemento contiene una carga que reacciona
a las variaciones de la temperatura del bulbo
para que la presión ejercida sobre el fuelle móvil
aumente al aumentar la temperatura.
Haciendo girar el mando de ajuste (5) se puede
ajustar el muelle principal (12) para equilibrar la
presión en el elemento.

Cuando la temperatura alrededor del bulbo
(sensor) se eleva, el muelle se comprime y el
husillo principal (15) se desplaza hacia arriba
hasta que la presión del muelle y la del elemento
estén en equilibrio.
El husillo principal (15) está dotado de un cas­qui llo de guía (17) y de un disco de ajuste de
dife ren cial (19) que, juntos, transmiten los
movi mien tos del husillo principal al sistema de
contacto (16).

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 7

17-331.15

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Diseño
Funcionamiento

(continuación)

5. Botón de ajuste manual

9. Escala de ajuste

12. Muelle principal

15. Husillo principal

16. Sistema de contacto

17. Casquillo de guía superior
18a y 18b. Brazo de contacto

20. Casquillo de guía inferior

23. Fuelle

25. Agujero de montaje

28. Tubo capilar

29. Bulbo (sensor)

40. Disco de ajuste de zona neutra

44. Husillo de ajuste de
temperatura

Termostato de zona neutra, tipo RT L

Esquema de principio del termostato RT L Control de temperatura RT L

44

12

15

17

20

40

23

28

29

4

1

2

18a

16

18b

Danfoss

Danfoss

25

44

17

20

17-428.19

5

9

18a

16

18b

25

40

Los tipos RT L están equipados con el sistema de
contacto inversor (17-4032) con zona neutra
ajust able. Esto permite la utilización de los
aparatos RT para regulación otante. Los dos
brazos de con tac to (18a) y (18b) del sistema de
contacto de zo na neutra son accionados por los
casquillos de guía (17) y (20). El casquillo de guía
superior (17) es de ajuste jo, mientras que el

temp.

Zona neutra

4

1

2

4

1

1

2

NZ

Temp. de regulación

casquillo de guía inferior (20) puede desplazarse
hacia arriba o hacia abajo gracias al disco de
ajuste (40). De esta manera, la zona neutra puede
ser modicada entre un valor mínimo
(correspondiente al diferencial mecánico del
aparato) y un valor máximo (dependiente del
tipo de unidad RT).

4

4

1

2

4

1

2

2

Dif.

Diferencial
mecánico
~NZ mín.

Dif.

tiempo

Danfoss

17-429.13

Terminología Control otante

Forma de control discontinuo en el cual el ele­men to de corrección (por ejemplo una válvula,
un registro o similar) se mueve hacia una
posición extrema a una velocidad independiente
de la mag nitud del error cuando este último
rebasa un valor positivo denido, y hacia la
posición extrema opu esta cuando el error rebasa

© Danfoss | DCS (az) | 2018.04

un valor negativo denido.

Oscilaciones periódicas

Variaciones periódicas de la variable controlada
respecto a la referencia ja.

Zona neutra

Intervalo entre los valores de conexión de los dos
contactos.

DKRCC.PD.CB0.A9.05 | 8

17-676.16

-1

-2

-3

-4

[z]

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Cargas

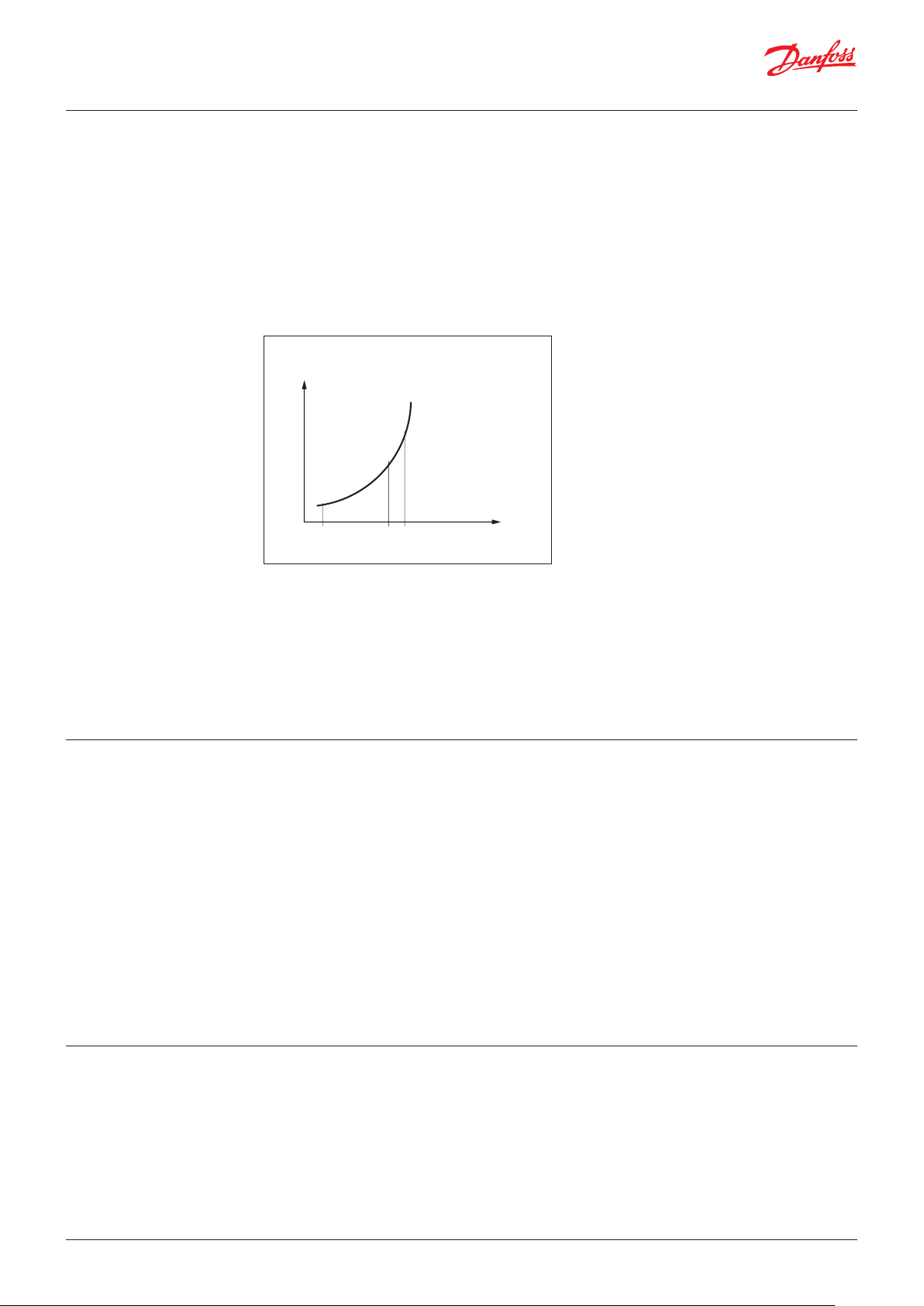

1. Carga de vapor

[p]

Presión

Danfoss

17-301.12

Temperatura

t t t t

[t]

El método de funcionamiento de estas unidades
está basado en la relación que existe entre la
pre sión y la temperatura del vapor saturado. El
ele mento sensor contiene vapor saturado y sólo
una pequeña cantidad de líquido.
La presión de esta carga es limitada. Una vez que
la cantidad de líquido en el bulbo se ha
evaporado,
un aumento posterior de la presión sólo provoca
un débil aumento de la presión en el elemento
termostático.

2. Carga de adsorción

Este principio puede ser utilizado en termostatos
de baja temperatura, etc., en los que la evapo ra­ción debe poder realizarse a partir de la
supercie libre de líquido del bulbo (dentro de
los límites de la gama de servicio del termostato),
y en los que al mismo tiempo el fuelle debe
protegerse contra toda deformación en caso de
mantenerlo bajo tempera turas ambiente
normales.
Puesto que la presión en el elemento
termostático depende de la temperatura del
lugar donde se en cuentra la supercie libre de
líquido del bulbo, el termostato debe siempre
ser montado de manera que esté situado en un
punto más frío con relación a los otros órganos
del elemento termostático.
El líquido evaporado se condensará de nuevo en
el lugar más frío, es decir, en el bulbo. De esta
mane ra, el bulbo se convierte en el órgano
regulador de la temperatura del sistema.

Nota:

Mientras el bulbo sea el órgano más frío, la
tempe ratura ambiente no inuirá en la precisión
de la regulación.

Factor de desviación

[p]

Presión

t t

Temperatura

v

Danfoss

17-303.12

[t]

t

4

o

C

30

10

70

o

C

50

o

C

o

20

C

100%50%

o

C

3

2

1

0

Danfoss

Ajuste
de
escala
relativo
en %

-10

-30

o

C

o

C

En este caso, la carga del elemento termostático
consiste en un gas recalentado y en una materia
sólida que tiene una gran supercie de
adsorción.
La materia sólida está concentrada en el bulbo y
por lo tanto es siempre el bulbo el órgano
regula dor de temperatura del elemento
termostático.
Esto proporciona la ventaja de que el sensor
pu e de instalarse en un punto más frío o en un
pun to más caliente que la parte restante del

Curvas de diferentes temperaturas ambiente.
0% ~ temperatura más baja del ajuste de escala.
100% ~ temperatura más alta del ajuste de escala.

elemen to termostático. Sin embargo, la carga es
sen si ble hasta un cierto grado, a los cambios de
temperatura del fuelle y del tubo capilar.
Esto no reviste importancia bajo condiciones
normales, pero si el termostato debe ser
utiliza do bajos temperaturas ambiente extremas,
se producirá una desviación de la escala.
Para corregir la escala, utilizar la tabla y las cur vas
de corrección ilustradas a la derecha.
Corrección de escala = Z x a.
Z puede encontrarse en las curvas y “a” puede
encontrarse en la tabla.

© Danfoss | DCS (az) | 2018.04

Tipo Rango [°C]

RT 2 -25 – 15 2.3

RT 7 -25 – 15 2.9

RT 8, RT 8L -20 – 12 1.7

RT 12 -5 – 10 1. 2

RT 14, RT 14L -5 – 30 2.4

RT 15 8 – 32 1.2

RT 23 5 – 22 0.6

RT 24 15 – 34 0.8

RT 101, RT 102 25 – 90 5.0

RT 140, RT 140L 15 – 45 3.1

DKRCC.PD.CB0.A9.05 | 9

Factor de

corrección "a"

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Cargas

(continuación)

Ejemplo

Corrección de escala de un RT (gama de -5 – 30 °C) a
una temperatura de accionamiento de +12°C y una
temperatura ambiente de -10 °C.
La temperatura de escala de 12 °C se encuentra
aproximadamente en el centro de la gama de la
escala, es decir, un ajuste de escala relativo de un
50 %. El factor Z se encuentra en la intersección entre
la línea 50% y la curva de -10 °C lo que corres pon de
a -1.2 aprox.

3. Carga sólida

[p]

Presión

Danfoss

17-302.12

Temperatura

t tt

[t]

La carga sólida se utiliza para los RT que tienen
una gama situada a un nivel más alto que la
temperatura ambiente.
El método de funcionamiento de carga sólida,
como el de la carga de vapor, está basado en la

El factor de corrección “a” se desprende de la tabla
y es de 2,4 para el RT 14.
La corrección de escala = Z x a = -1.2 × 2.4 = -2.88.
Si en las condiciones indicadas, el accionamiento
debe tener lugar a 12 °C , el termostato deberá ser
ajustado a +12 × 2.88 = 9.12 ≈ 9.1.

relación que existe entre la presión y la
temperatura del vapor saturado.
La carga sólida contiene una cantidad de líquido
lo sucientemente grande como para llenar la
cápsula que contiene el fuelle, el tubo capilar y
una pequeña parte del bulbo cuando el
termostato está funcionando, y por lo tanto el
bulbo es siempre el órgano más caliente del
sistema.
El líquido se condensa en la parte restante, más
fría, pero a causa de la magnitud de la carga, la
supercie libre de líquido se encontrará siempre
en el bulbo. De esta manera, el bulbo se
convierte en el órgano regulador de la
temperatura del sistema.
Nota: Mientras el bulbo sea el órgano más
caliente, la temperatura ambiente no inuirá en
la precisión de la regulación.

Glosario Rango de ajuste

La diferencia de temperatura entre los sensores
LT y HT a la que puede ajustarse el equipo para
trabajar. Se indica en la escala del termostato.

Indicación de escala

La diferencia de temperatura entre los sensores
LT y HT en el momento en que los contactos
del interruptor cambian, como resultado del
movimiento en sentido descendente del eje.

Rango de funcionamiento

El intervalo de temperatura del sensor LT en el
que puede funcionar el termostato diferencial.

Ajuste de diferencial El mando de ajuste permite ajustar sobre la esca-

la de ajuste la temperatura mínima por la que el
sistema de contacto debe conmutar (abrirse o
cerrarse).

Diferencial

El aumento de temperatura en el sensor HT
respecto a la diferencia de temperatura ajustada,
provoca que los contactos del interruptor se
conecten o desconecten.

Sensor de referencia

Un sensor colocado en un medio en el que
la temperatura no se ve afectada por el
funcionamiento del termostato (sensor HT o LT).

Sensor de control

Sensor colocado en un medio en el que debe
controlarse la temperatura (sensor LT o HT).

Seguidamente se ajusta el diferencial mediante el
disco de ajuste de diferencial (19). La temperatura
de accionamiento máxima en el sensor es igual
a la temperatura de conmutación + el diferencial
de consigna.

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 10

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Diseño Funcionamiento Termostatos diferenciales RT

Danfoss

17-378.12

1. Sensor LT (bulbo)

2. Tubo capilar

4. Elemento de fuelle LT

5. Disco de ajuste

9. Escala de regulación

10. Terminal auxiliar

11. Entrada roscada para
cable, Pg 13,5

12. Muelle principal

14. Terminales

15. Eje principal

16. Interruptor

17. Casquillo de guía superior

18. Brazo de contacto

20. Casquillo de guía inferior

24. Elemento de fuelle HT

25. Oricio de jación

28. Tubo capilar

32. Sensor HT (bulbo)

38. Terminal de tierra

39. Disco de rotura

1

25

32

Un termostato diferencial RT contiene un
interruptor de conmutación unipolar que
conecta o desconecta en función de la diferencia
de temperatura entre los dos sensores del
equipo. El RT270 017D003166, está pensado para
utilizarse en plantas de proceso, instalaciones
de ventilación e instalaciones de refrigeración
y calefacción, donde sea necesario mantener
una determinada diferencia de temperatura, de
0 a 15°C entre dos medios. Un sensor se utiliza
como referencia y el otro como sensor de control.
La diferencia de temperatura es la variable
controlada.

En la ilustración se muestra una sección
transversal del 270 RT.

El termostato diferencial contiene dos elementos
de fuelle: el elemento LT, cuyo sensor debe
colocarse en el medio con la temperatura más
baja; y el elemento HT, cuyo sensor debe
colocarse en el medio con la temperatura más
alta. El muelle principal tiene unas características
rectilíneas.

2
4

5

9
10

11
12
14
15

16

17
18

20
25
38
39
24
28

Dentro de su rango de funcionamiento, el RT270
se puede ajustar para varias diferencias de
temperatura empleando el disco de ajuste (5).
Cuando la diferencia de temperatura entre los
sensores LT y HT disminuye, el muelle principal
(15) baja.
El brazo de contacto (18) se desplaza hacia abajo
por la guía (17), para que los contactos (1-4) se
desconecten y los contactos (1-2) se conecten al
alcanzar la diferencia de temperatura ajustada.
Los contactos vuelven a su posición inicial
cuando se alcanza el valor de diferencia de
temperatura denido más un diferencial jo de
aproximadamente 2°C.

Ejemplo

Diferencial ajustado =4 °C.
El interruptor desconecta con un diferencial de
4°C y vuelve a conectar a 4+2=6 °C.

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 11

AB

AB

AB

AB

AB

AB

AB

AB

AB

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Nomogramas para
diferenciales obtenidos

RT 2 RT 3 RT 4

[°C] [°C]

15

10

5

0

-5

-10

-15

-20

-25

RT 7

[°C] [°C]

15

10

5

0

-5

-10

-15

-20

-25

10 9

C

5
6

1

Danfoss

17-435.14

7
8
9
10

4 3 2

11

5

12
13
14

7 6

15
16
17
18

10 9 8

19

C

20

[°C] [°C]

-25

-20

-15

-10

-5

0

5

10

15

RT 9

1

Danfoss

17-436.17

2

1

2

3

3

4

4

5

6

7

5

8

10 9

C

6

7

8

9

10

10

15

20

25

30

RT 10

[°C] [°C]

Danfoss

17-780.13

-60

-55

-50

-45

-40

-35

-30

-25

2

1

3

2

4

3

5

4

6
7

6 5

7

8
9

8

10
11

Danfoss

17-791.13

-45

-35

-25

6

7

8

9

10

C

12
13
14

-15

1

1

2

2

3

3

4

5

4

5

6

7

8

9

10

[°C] [°C]

-5

0

5

1

2

3

4

5

6

7

8

9

10

C

[°C] [°C]

1

2

3

4

5

6

7

8

9

10

C

1

1.2

2

3

4

5

6

7

Danfoss

17-790.13

1

Danfoss

17-781.13

2

3

4

5

6

7

A = Ajuste de gama
B = Diferencial obtenido
C = Ajuste de diferencial

RT 11, RT 13

[°C] [°C]

-30

-25

-20

-15

-10

-5

0

3

4

5

6

7

8

9

10

C

RT 12

[°C] [°C]

17-240.19

-5

-4

-3

-2

-1
0
1
2
3
4
5
6
7
8
9

10

1

1

2

Danfoss

2

3

4

5

6

1

1

1,5

5 4 3 2

2

6

2,5

9 8 7

3

10

C

3,5

Danfoss

17-792.13

RT 24

[°C] [°C]

15

20

25

30

10 9

35

C

1

1,4

Danfoss

17-779.13

1,5

2 1

3

2

4

5

2,5

6

7

3

8

3,5

4

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 12

AB

AB

AB

AB

AB

AB

AB

Folleto técnico | Termostatos, termostatos diferenciales, tipo RT

Nomogramas para
diferenciales obtenidos

(continuación)

RT 14

[°C] [°C]

30

25

20

15

10

5

0

8 7

9

10

C

-5

RT 34

[°C] [°C]

15

10

5

0

-5

-10

-15

-20

-25

9

10

C

RT 17

1

2

3

3 2

4

5

6

Danfoss

4

5

6

7

8

9

10

[°C] [°C]

-50

17-793.13

-40

-30

-20

-15

1.5
2

1

2

3

3

4

5

6

4

7

8

5

9

10

C

6

7

RT 101

1

2

Danfoss

4

5 4 3 2

6

6

7

8

8

10

12

[°C] [°C]

90

17-795.14

80

70

60

50

40

30

25

2

1

4

2

3

6

4

5

8

6

7

8

9

10

C

10

12

14

16

18

20

Danfoss

17-471.18

Danfoss

17-452.18

RT 23

[°C] [°C]

5

10

6

15

20

8 7

9

10

C

22

RT 107

[°C] [°C]

70

80

90

100

110

120

130

140

150

1

2

3

4

5

6

7

8

9

10

C

1

Danfoss

1,5

2

17-794.13

3 2 1

4

5

2,5

3

3,5

1,8

Danfoss

17-796.12

5

10

15

20

25

A = Ajuste de gama
B = Diferencial obtenido
C = Ajuste de diferencial

RT 140

[°C] [°C]

45

40

35

30

25

20

15

5

6

7

8

9

10

C

1

2

1

Danfoss

2

3

4

17-319.18

3

4

5

6

7

8

9

10

11

© Danfoss | DCS (az) | 2018.04

DKRCC.PD.CB0.A9.05 | 13

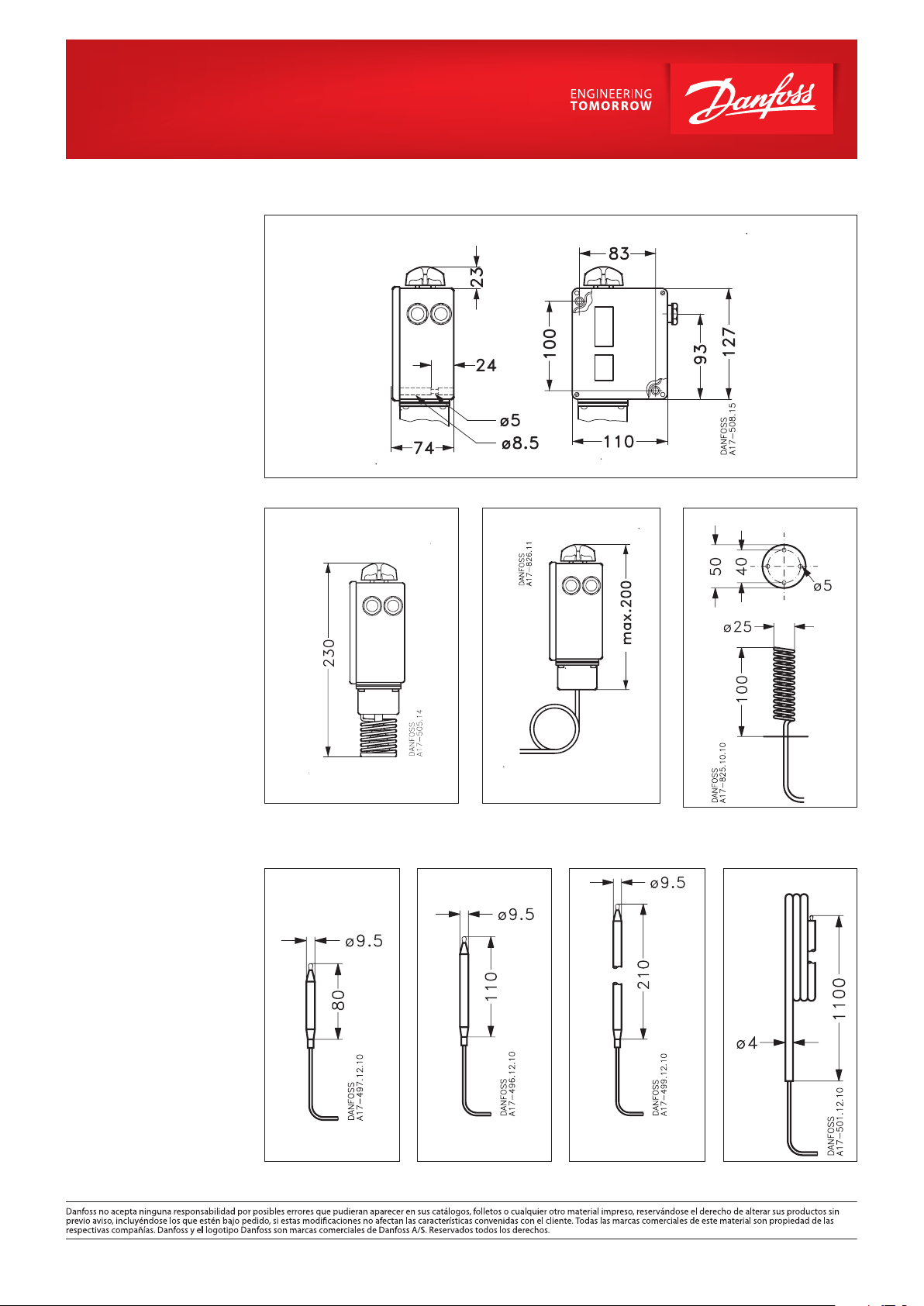

Dimensiones [mm]
y peso [kg]

Carcasa del termostato RT

RT 4, RT 11, RT 16L, RT 17, RT 34 RT 140, RT 140L

RT 2, RT 3, RT 7, RT 9,
RT 13, RT 101

RT 14L, RT 15, RT 107,
RT 270

Carcasa del termostato RT

RT 12, RT 23, RT 24RT 8, RT 8L, RT 14,

RT 102

© Danfoss | DCS (az) | 2018.04

Weight approx. 1 kg

DKRCC.PD.CB0.A9.05 | 14
