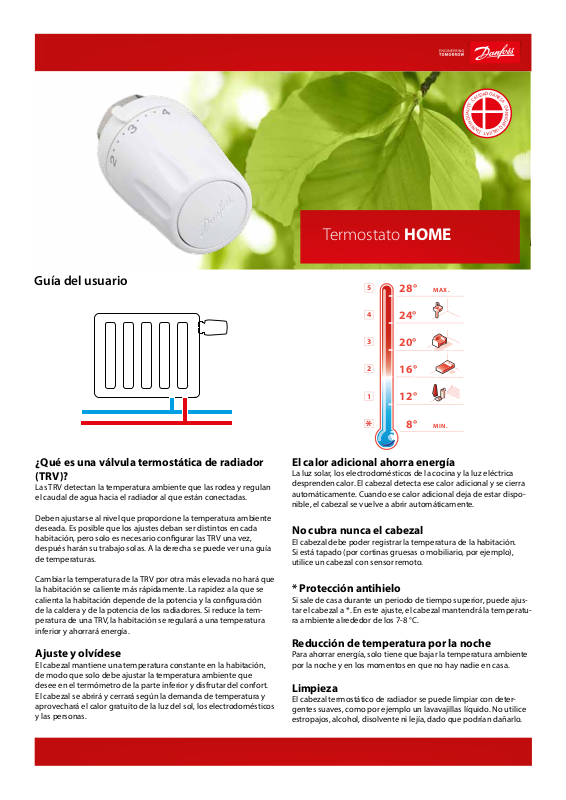

Danfoss Termostato HOME Installation guide [es]
Guía del usuario
¿Qué es una válvula termostática de radiador (TRV)?
Las TRV detectan la temperatura ambiente que las rodea y regulan el caudal de agua hacia el radiador al que están conectadas.
Deben ajustarse al nivel que proporcione la temperatura ambiente deseada. Es posible que los ajustes deban ser distintos en cada habitación, pero solo es necesario configurar las TRV una vez, después harán su trabajo solas. A la derecha se puede ver una guía de temperaturas.
Cambiar la temperatura de la TRV por otra más elevada no hará que la habitación se caliente más rápidamente. La rapidez a la que se calienta la habitación depende de la potencia y la configuración de la caldera y de la potencia de los radiadores. Si reduce la temperatura de una TRV, la habitación se regulará a una temperatura inferior y ahorrará energía.
Ajuste y olvídese
El cabezal mantiene una temperatura constante en la habitación, de modo que solo debe ajustar la temperatura ambiente que desee en el termómetro de la parte inferior y disfrutar del confort. El cabezal se abrirá y cerrará según la demanda de temperatura y aprovechará el calor gratuito de la luz del sol, los electrodomésticos y las personas.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AD D |
|
|
|
|
|
|
|
|
|
|
ID |
A |
|
|
|
|
|||
|
|
|
L |
|
|
N |
|
|
|
|||
|
|
A |
|
|
|
|
|
E |
|
|
||
|
|
|
|
|
|
|
|
S |
|
|||
|
C |
|
|
|
|
|
|
|
A |
|||
Y |
. |
|
|
|
|
|
|
|
|
. |
||
|
|
|
|
|
|
|
|
|
|
D |
||
T |
|
|
|
|
|
|
|
|
|
|
|
Ä |
I |
|
|
|
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
|
|
|
N |
A |
|
|
|
|
|
|
|
|
|
|
|
|
U |
|
|
|
|
|
|
|
|
|
|
|
I |
|
|
|
|
|
|
|
|
|
|
|
|
S |
Q |
|
|
|
|
|
|
|
|
|
|
C |
|
S |
|
|
|
|
|
|
|
|
E |
H |
||
H |
|
|
|
|
|
|
|
Q |
|
|
||
|
I |
|
|
|
|
|
|
|
|
|||
|
|
N |
|
|
|
|
U |
|
|
|||
|
|
|
A |
|
|
A |
|
|
|
|||
|
|
|
|
|
D |
|
L |
|
|
|
|
|
|
|
|
|
|
|
. TÄTI |
|
|
|
|
|
|
Termostato HOME
|
|
28° |
MAX. |
||
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
24° |
|
|
|
|
|
|
|
||
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
20° |
|
|
|
|
|
|
|
||
3 |
|
|
|
|
|
|
|
16° |
|
|
|
|
|
|
|
||
2 |
|
|
|
|
|
|
|
12° |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
8° |
MIN. |
||
|
|
||||
|
|
|
|
|
|
El calor adicional ahorra energía
La luz solar, los electrodomésticos de la cocina y la luz eléctrica desprenden calor. El cabezal detecta ese calor adicional y se cierra automáticamente. Cuando ese calor adicional deja de estar disponible, el cabezal se vuelve a abrir automáticamente.
No cubra nunca el cabezal
El cabezal debe poder registrar la temperatura de la habitación. Si está tapado (por cortinas gruesas o mobiliario, por ejemplo), utilice un cabezal con sensor remoto.
* Protección antihielo
Si sale de casa durante un periodo de tiempo superior, puede ajustar el cabezal a *. En este ajuste, el cabezal mantendrá la temperatura ambiente alrededor de los 7-8 °C.
Reducción de temperatura por la noche
Para ahorrar energía, solo tiene que bajar la temperatura ambiente por la noche y en los momentos en que no hay nadie en casa.
Limpieza
El cabezal termostático de radiador se puede limpiar con detergentes suaves, como por ejemplo un lavavajillas líquido. No utilice estropajos, alcohol, disolvente ni lejía, dado que podrían dañarlo.
Guía de instalación
Fácil de instalar 1 2
Escanear para videoguía
Retire la tapa de la válvula y gire el cabezal a 5.
Compruebe que la tuerca de unión esté aflojada y colocada hacia el cuerpo del cabezal, hasta que quede ligeramente desprendida de su parte inferior.
Presione el cabezal con firmeza hacia el interior de la válvula.
Sensor horizontal: compruebe que el puntero de la escala esté en la parte superior.
Sensor vertical: compruebe que el puntero de la escala esté en la parte delantera.
3 |
4 |
Sujete el cabezal firmemente en la válvula mientras gira la tuerca de unión con la mano hacia la derecha para fijar la conexión. Sin soltar el cabezal, apriete bien la unión metálica.
Termostato HOME:
Ajuste la temperatura ambiente que desee.
Desmontaje del cabezal:
Gire el cabezal hasta el final de la posición 5. Gire la tuerca de unión hacia la izquierda para liberar el mecanismo de bloqueo.
Cabezal del |
|
|
radiador |
Válido en: |
Código de producto |
(TRV) |
|
|
|
|
|
RTWRA |
Danfoss |
013G6500 |
|
|
|
RTW-K |
Honeywell, Heimeier, Oventrop |
013G6501 |
|
|
|
Danfoss, S.A.
Caléndula, 93
28109 Alcobendas (Madrid)
España
homeretail.danfoss.com
Danfoss no se hace responsable ante los posibles errores de catálogos, folletos u otros materiales impresos. Danfoss se reserva el derecho a modificar el producto sin previo aviso. Dicho derecho se aplica igualmente a los productos que ya se hayan pedido, siempre y cuando tales modificaciones puedan llevarse a cabo sin que impliquen cambios importantes a posteriori en las especificaciones convenidas. Todas las marcas registradas que aparecen en el presente documento son propiedad de las correspondientes empresas. Danfoss y el logotipo de Danfoss son marcas registradas de Danfoss A/S. Todos los derechos reservados.
Danfoss Heating Segment |
VI JPH105 |
08/2015 |
