Manualul frigotehnistului Termostate

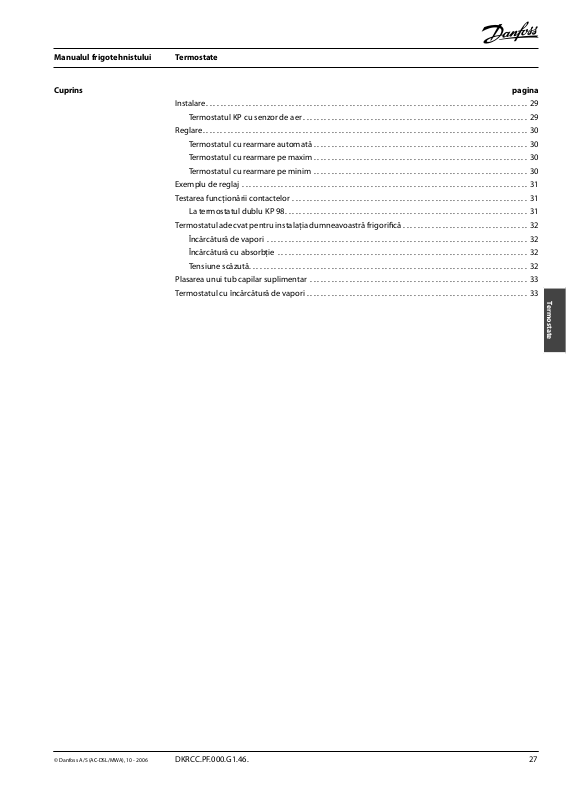

Cuprins pagina
Instalare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Termostatul KP cu senzor de aer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Reglare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Termostatul cu rearmare automată . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Termostatul cu rearmare pe maxim. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Termostatul cu rearmare pe minim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Exemplu de reglaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Testarea funcţionării contactelor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
La termostatul dublu KP 98. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Termostatul adecvat pentru instalaţia dumneavoastră frigorifi că . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Încărcătură de vapori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Încărcătură cu absorbţie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tensiune scăzută. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Plasarea unui tub capilar suplimentar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Termostatul cu încărcătură de vapori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Termostate
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 27
Note
28 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Manualul frigotehnistului Termostate
Instalare
Dacă există riscul apariţiei picăturilor de apă
sau al vaporilor se montează un capac superior.
Capacul măreşte gradul de închidere la IP 44
şi este adecvat pentru toate termostatele KP.
Capacul superior trebuie să fi e cumpărat separat
(nr. de cod: pentru presostatul simplu, 060109766; pentru presostatul dublu, 060-109866).
Pentru a obţine IP 44, se acoperă toate orifi ciile
din placa posterioară a termostatului.
Dacă aparatul urmează să fi e folosit în condiţii
insalubre sau dacă poate fi expus la aburi
puternici, trebuie să fi e dotat cu un capac de
protecţie. Capacul poate fi folosit fi e împreună cu
o consolă în unghi (060-105666), fi e cu o consolă
de perete (060-105566).
Aj0_0001
Termostate
Termostatul KP cu senzor de aer
Aj0_0002
Dacă există riscul ca termostatul să fi e montat
în zone sub infl uenţa apei grele, se poate obţine
un grad mai bun de închidere prin montarea
acestora într-o carcasă cu grad de protecţie IP 55.
Carcasa cu grad de protecţie IP 55 este
disponibilă atât pentru termostatul simplu (060-
033066) cât şi pentru cel dublu (060-035066).
Ak0_0020
Nu uitaţi că diferenţialul este afectat de către
circulaţia aerului în jurul senzorului. Insufi cienta
circulaţie a aerului poate să mărească diferenţialul
cu 2-3°C.
Se plasează termostatul de cameră astfel încât
aerul să poată circula liber în jurul senzorului.
În acelaşi timp, asiguraţi-vă că senzorul nu este
supus curenţilor de aer de la uşi sau radiaţiilor de
la suprafaţa vaporizatorului.
Nu se plasează niciodată termostatul direct pe
un perete rece; aceasta conduce la creşterea
diferenţialului. Se va monta unitatea pe o placă
izolatoare.
Aj0_0003
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 29
Manualul frigotehnistului Termostate
Termostatul KP cu senzor de aer
Reglare
Termostatul cu rearmare
automată
Atunci când se instalează senzorul: Nu uitaţi
că aerul trebuie să poată circula liber în jurul
senzorului.
Prin verifi carea, de exemplu, a temperaturii
aerului recirculat, senzorul nu trebuie să atingă
vaporizatorul.
Termostatul KP cu senzor cilindric
Exista trei modalităţi de fi xare a senzorului:
1) Pe conductă
2) Între tolele vaporizatorului
3) Într-o teacă
Se fi xează totdeauna cea mai mare temperatură
pe scala de valori.
Apoi se fi xează diferenţialul pe scala DIFF.
Temperatura fi xată pe scala de valori corespunde
în acest mod temperaturii la care compresorul
frigorifi c se va declanşa pe măsură ce creşte
temperatura. Compresorul se va opri atunci când
temperatura corespunde valorii fi xate pe scala
DIFF.
Pentru pre-setarea termostatelor încărcate cu
vapori, trebuie folosite curbele grafi ce stabilite în
broşurile cu instrucţiunile pentru utilizatori. Când
compresorul nu se opreşte atunci când este setat
pentru temperaturi joase de oprire: Se verifi că
dacă diferenţialul nu a fost fi xat la o valoare prea
mare.
Ah0_0006
Când se foloseşte o teacă: Se va utiliza totdeauna
o pastă bună conducătoare de căldură (nr. de cod
041E0110) pentru a asigura un contact bun între
senzor şi mediu.
Aj0_0004
Aj0_0005
Termostate cu rearmare pe
maxim
Se setează cea mai mare valoare a temperaturii =
temperatura de oprire de pe scala de valori.
Se fi xează reglajul diferenţialului.
Când temperatura de pe senzorul termostatului
corespunde cu setarea de pe diferenţial, sistemul
poate fi repus în funcţiune prin apăsarea
butonului “Reset”.
Termostate cu rearmare pe
minim
Se setează cea mai joasă temperatură de
oprire de pe scala de valori. Este fi xat reglajul
diferenţialului.
Când temperatura din jurul senzorului
termostatului s-a ridicat până la reglajul
diferenţialului, compresorul poate fi repus în
funcţiune prin apăsarea butonului “Reset”.
Aj0_0006
30 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Manualul frigotehnistului Termostate
Exemplu de reglaj
Testarea funcţionării
contactelor
Temperatura dintr-o cameră de congelare
urmează să fi e controlată printr-un termostat
cu ventil electromagnetic. Sistemul este de tip
“pump-down” şi se opreşte prin intermediul unui
presostat de joasă presiune.
În acest caz, presostatul nu trebuie reglat să
se oprească la o presiune mai joasă decât
este necesar. În acelaşi timp, acesta trebuie sa
se declanşeze la o presiune corespunzătoare
temperaturii de declanşare a termostatului.
Exemplu:
Camera de congelare R404A
Temperatura camerei: –20°C
Temperatura de oprire a termostatului: –20°C
Temperatura de pornire a termostatului: –18°C
Presiunea de oprire a presostatului: 0.9 bar (–32°C)
Presiunea de pornire a presostatului: 2.2 bar (–18°C)
Termostate
Aj0_0007
Când sunt conectate cablurile electrice, funcţia
de contact poate fi testată manual. În funcţie
de temperatura senzorului şi de reglajul
termostatului, dispozitivul de testare trebuie
împins în sus şi în jos. Orice mecanism de
repunere în funcţiune devine inoperant în timpul
acestui test.
Se foloseşte dispozitivul de testare în partea
superioară stânga.
La termostatul dublu KP 98:
Aj0_0009
Atenţie:
Funcţia de contact la un termostat
simplu KP nu trebuie niciodată să fi e
testată prin activarea dispozitivului
pe partea dreaptă.
Dacă acest avertisment este ignorat, termostatul
poate să se deregleze. În cel mai rău caz, funcţia
este dereglată.
Se foloseşte acest dispozitiv de testare de
pe partea stângă pentru a testa funcţia de
creştere a temperaturii uleiului iar dispozitivul
de testare de pe partea dreaptă inferioară
pentru testarea funcţiei de creştere a
temperaturii gazului de refulare.
Aj0_0010
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 31
Manualul frigotehnistului Termostate
Termostatul adecvat pentru
instalaţia dumneavoastră
frigorifi că
Încărcătură de vapori
Încărcătură cu absorbţie
Termostatul trebuie sa conţină următoarea
încărcătură corectă, aşa cum este descris mai jos:
Temperaturi joase, burduf insensibil la variaţiile
temperaturii mediului ambiant; el trebuie sa fi e
cea mai rece parte a aparatului. Termostat cu
senzor spiral pentru aer: Pentru creşteri şi scăderi
gradate ale temperaturii (mai puţin de 0,2 K/min),
de exemplu în camere frigorifi ce mari, pline cu
multe produse, este recomandat sistemul KP 62
cu încărcătură de vapori.
Temperaturi mari, sensibil la variaţiile
temperaturii mediului ambiant. Burduful poate fi
mai rece sau mai cald decât restul aparatului.
Termostat cu senzor spiral pentru aer: Pentru
schimbări rapide de temperatură (mai mult de 0,2
K/min.) de exemplu în camere frigorifi ce mai mici
unde rata de variaţie este mare, se recomandă KP
62 cu încărcătura de absorbţie.
Tub capilar vertical
60I8012
Serpentină pentru aer
la distanţă
60I8032
Încărcătură vapori
Serpentină pentru aer
(inclusă în termostat)
60I8013
Sondă cu contact
dublu la distanţă
60I8017
Sondă cilindrică la
distanţă
60I8008
Tensiune scăzută
Pentru sistemele în care KP este activat rar
(alarmă) şi pentru sistemele în care KP este
sursa de semnal pentru PLC etc. (tensiune
scăzută): Se foloseşte KP cu contacte aurite,
acest lucru conferind un contact mai bun la
tensiuni joase.
Încărcătură cu absorbţie
60I8013
60I8018
Aj0_0012
Serpentină pentru aer
(inclusă în termostat)
Serpentină pentru aer
la distanţă (pentru
montare pe canale
de aer)
32 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Manualul frigotehnistului Termostate
Plasarea unui tub capilar
suplimentar
Termostate cu încărcătură de
vapori
Termostatul dublu KP 98
Tubul capilar suplimentar se poate rupe dacă
apar vibraţii şi aceasta poate duce la pierderi
ale încărcăturii termostatului. Este deci foarte
important sa fi e respectate următoarele reguli:
Când se montează direct pe compresor: Se
asigură tubul capilar astfel încât instalaţia
compresor/ termostat să vibreze ca un tot.
Tubul capilar suplimentar trebuie să fi e
încolăcit şi legat.
Alte tipuri de montare: Tubul capilar
suplimentar în spirala în buclă liberă. Se
va avea grijă ca tubul capilar să fi e fi xat de
compresor până la bucla liberă.
Fixaţi capilarul de la termostat până la buclă
pe postamentul termostatului.
Nu se va monta niciodată un termostat KP cu
încărcătură cu vapori într-o cameră în care
temperatura este sau poate fi mai scăzută decât
în camera frigorifi că.
Aj0_0017
Termostate
Nu se va monta niciodată capilarul unui
termostat KP de-a lungul conductei de aspiraţie
prin intrarea în perete.
Aj0_0014
Aj0_0015
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 33
