Techninis aprašymas

SSM grindų šildymo kolektorius

Taikymas

Užsakymas

Kolektorių sudaro kolektoriai tiekiamam ir grąžina­mam srautui. Tiekiamame kolektoiuje yra galimy­bė uždaryti kiekvieną kontūrą atskirai debitoma­tyje arba uždarymo vožtuve , gali būti įmontuoti
debitomačiai arba uždarymo vožtuvai.

Į grąžinamą kolektorių yra sumontuoti integruoti
Danfoss išankstinio nustatymo vožtuvai, užtikri­nantys optimalų hidraulinį sistemos balansavimą.

Vožtuvus galima valdyti elektroniniu būdu termi­nių pavarų pagalba arba jie gali eikti kaip tiesiogi­nio veikimo reguliatoriai nuotolinių temperatūros

reguliatorių pagalba.
SSM kolektorius yra naudojamas vandens srautui
reguliuoti grindų šildymo sistemose. Kiekvienas
grindų šildymo sistemos vamzdis yra prijungiamas
prie kolektoriaus, tokiu būdu atsiranda galimybė
individualiai valdyti vandens srautą arba šilumos
tiekimą kiekvienoje pastato patalpoje.

Aprašymas Tipas Kodas

Grindų šildymo kolektorius 2+2, su debitomačiu SSM-2F 088U0752

Grindų šildymo kolektorius 3+3, su debitomačiu SSM-3F 088U0753

Grindų šildymo kolektorius 4+4, su debitomačiu SSM-4F 088U0754

Grindų šildymo kolektorius 5+5, su debitomačiu SSM-5F 088U0755

Grindų šildymo kolektorius 6+6, su debitomačiu SSM-6F 088U0756

Grindų šildymo kolektorius 7+7, su debitomačiu SSM-7F 088U0757

Grindų šildymo kolektorius 8+8, su debitomačiu SSM-8F 088U0758

Grindų šildymo kolektorius 9+9, su debitomačiu SSM-9F 088U0759

Grindų šildymo kolektorius 10+10, su debitomačiu SSM-10F 088U0760

Grindų šildymo kolektorius 11+11, su debitomačiu SSM-11F 088U0761

Grindų šildymo kolektorius 12+12, su debitomačiu SSM-12F 088U0762

Grindų šildymo kolektorius 2+2 SSM-2 088U0802

Grindų šildymo kolektorius 3+3 SSM-3 088U0803

Grindų šildymo kolektorius 4+4 SSM-4 088U0804

Grindų šildymo kolektorius 5+5 SSM-5 088U0805

Grindų šildymo kolektorius 6+6 SSM-6 088U0806

Grindų šildymo kolektorius 7+7 SSM-7 088U0807

Grindų šildymo kolektorius 8+8 SSM-8 088U0808

Grindų šildymo kolektorius 9+9 SSM-9 088U0809

Grindų šildymo kolektorius 10+10 SSM-10 088U0810

Grindų šildymo kolektorius 11+11 SSM-11 088U0811

Grindų šildymo kolektorius 12+12 SSM-12 088U0812

Kolektoriai tiekiami moduliais, turinčiais iki 12 at-

šakų. Rutuliniai vožtuvai tiekiami papildomai pil-

nam kolektoriaus atjungimui nuo sistemos.

SSM kolektoriai tiekiami su rankiniu nuorintoju ir

drenažo vožtuvu.

© Danfoss | FEC | 2020.06

AI195986472412lt-LT0401 | 1

Techninis aprašymas SSM grindų šildymo kolektorius

Priedai

Aprašymas Tipas Kodas

Montavimo laikikliai — komplektas FHF-MB 088U0585

Montavimo laikikliai — komplektas SSM-MB 088U0595

2 × rutuliniai vožtuvai 1” — prijungimui prie kolektoriaus ir
grindų šildymo sistemos užblokavimui

1 × termometras (nuo 0 °C iki 60 °C) Ø 35mm — tiekiamos/
grąžinamos temperatūros matavimui

1” aklė — 088U0820

FHF-BV 088U0822

FHD-T 088U0029

Pakaitinis vožtuvas kolektoriui — 013G7376

Jungimo reduktorius FHF-R 088U0584

Jungimo antgaliai FHF-C 088U0583

Debitomatis — 088U0819

Terminė pavara, 24V, NC, Danfoss RA vožtuvo jungtis TWA-A 088H3110

Užveržiamos jungtys

Terminė pavara, 230V, NC, Danfoss RA vožtuvo jungtis TWA-A 088H3112

Terminė pavara, 24V, NC, su galiniu jungikliu,
Danfoss RA vožtuvo jungtis

TWA-A 088H3114

Ašelė RA jungties ventiliams DZR 013G0554

Aprašymas Tipas, mm Kodas

12 × 2 013G4152
13 × 2 013G4153

Užveržiamos jungtys PEX vamzdžiams remiantis
ISO 15875.

14 × 2 013G4154
15 × 2,5 013G4155
16 × 1,5 013G4157

Maks. darbinis slėgis: 6 bar
Bandomasis slėgis: 10 bar
Maks. srauto temperatūra: 95 °C
G ¾” vidinis sriegis

16 × 2 013G4156
16 × 2,2 013G4163
17 × 2 013G4162
18 × 2 013G4158

Maks. srauto temperatūra, pateikta vamzdžio
gamintojo, negali būti viršyta.

18 × 2,5 013G4159
20 × 2 013G4160
20 × 2,25 013G4093
20 × 2,5 013G4161

Užveržiamos jungtys ALUPEX vamzdžiams.

Maks. darbinis slėgis: 6 bar
Bandomasis slėgis: 10 bar
Maks. srauto temperatūra: 95 °C
G ¾” vidinis sriegis

Maks. srauto temperatūra, pateikta vamzdžio
gamintojo, negali būti viršyta.

1)

Užveržiamos jungtys taip pat tinka PERT vamzdžiams, remiantis ISO 15875.

2)

Užveržiamos jungtys taip pat tinka PERT/ALU/PERT vamzdžiams.

12 × 2 013G4182
14 × 2 013G4184
15 × 2,5 013G4185
16 × 2 013G4186
16 × 2,25 013G4187
18 × 2 013G4188
20 × 2 013G4190
20 × 2,25 013G4093
20 × 2,5 013G4191

1)

1)

2)

2)

2 | © Danfoss | FEC | 2020.06

AI195986472412lt-LT0401

Techninis aprašymas SSM grindų šildymo kolektorius

Talpa/paleidimas

Kolektoriaus išankstinio nustatymo vožtuvų pagal­ba grindų šildymo vamzdžiuose nustatomas srau­tas, todėl tai yra labai svarbus faktorius optimaliam
hidrauliniam balansui sistemoje pasiekti.

Pavyzdys

Kamb.
Nr. 1:

1. Nustatykite ilgiausią žiedą/didžiausią kambarį 25 m

2. Norimas šilumnešio atvėsimas (Δt) 5 °C (typical)

3. Nustatykite šilumos poreikį patalpoje 50 W/m

4. Konversijos faktorius 1,16

5. Srauto skaičiavimas patalpai

Kamb.
Nr. 2:

6. Nustatykite sekančios patalpos plotą 15 m2

7.

Srauto skaičiavimas patalpai (Δt ir šilumos poreikis
šiuo atveju laikomi tapačiais)

Kolektorius,
su debitomačiu

Išankstinis nustatymas:
Patalpa Nr. 1  N
Patalpa Nr. 2  5

Teisingas hidraulinis balansas yra svarbus norint

pasiekti optimalų komfortą, esant minimalioms

energijos sąnaudoms ir lengvai įvykdomas, re-

miantis žemiau pateiktu pavyzdžiu.

2

2

Q (l/h) =

Q (l/h) =

50 W/m2 × 25 m

5 °C × 1,16

50 W/m2 × 15 m

5 °C × 1,16

2

= 216 l/h

2

= 129 l/h

© Danfoss | FEC | 2020.06

Kolektorius,
be debitomačio

Išankstinis nustatymas:
Patalpa Nr. 1  N
Patalpa Nr. 2  6

AI195986472412lt-LT0401 | 3

Techninis aprašymas SSM grindų šildymo kolektorius

Kolektoriaus vožtuvų
išankstinis nustatymas

Veikimo sąlygos

Diagramoje parodyti kiekvieno grindų šildymo
kontūro parametrai, esant skirtingiems kolektoriaus
vožtuvų išankstiniams nustatymams.

Tiekiamas kolektorius su

debitomačiu

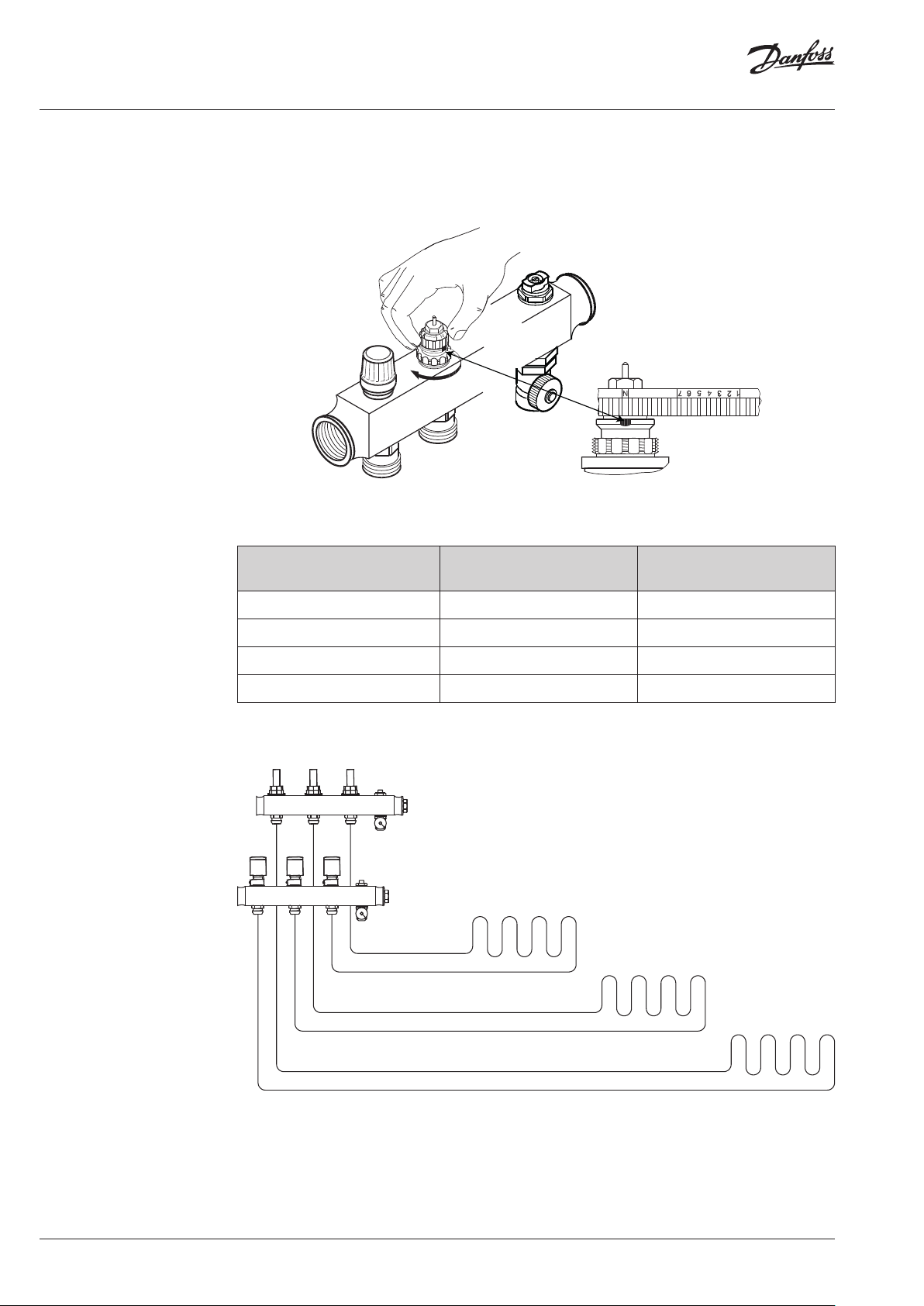

Remiantis aukščiau pateiktais skaičiavimais ir
parametrų diagramomis kiekvienas kolektoriaus
vožtuvas yra nustatomas iš anksto, sukant raudoną
žiedą tol, kol reikiamas dydis, pažymėtas ant žiedo,
sutaps su vožtuvo atžyma.

Tiekiamas kolektorius be

debitomačio

Sistemos išdėstymas

Maks. slėgio perkrytis 0,6 bar 0,6 bar

Maks. darbinis slėgis 6 bar 10 bar

Maks. bandomasis slėgis 10 bar 16 bar

Maks. srauto temperatūra 90 °C 90 °C

4 | © Danfoss | FEC | 2020.06

AI195986472412lt-LT0401

Techninis aprašymas SSM grindų šildymo kolektorius

L1

55

78

L1

55

78

Matmenys

G1 ISO228/1

213

G1 ISO228/1

G1 ISO228/1

213

50

G1 ISO228/1

359

G1 ISO228/1

50

G1 ISO228/1

359

G1 ISO228/1

G1 ISO228/1

su 088U0585 laikiklių komplektu

Tipas 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12

L1 (mm) 190 240 290 340 390 440 490 540 590 640 690

© Danfoss | FEC | 2020.06

AI195986472412lt-LT0401 | 5

Matmenys

L1

42

65

L1

42

65

G1 ISO228/1

213

G1 ISO228/1

G1 ISO228/1

213

50

G1 ISO228/1

359

G1 ISO228/1

50

G1 ISO228/1

359

6 | © Danfoss | FEC | 2020.06

G1 ISO228/1

G1 ISO228/1

su 088U0595 laikiklių komplektu

Tipas 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12

L1 (mm) 190 240 290 340 390 440 490 540 590 640 690
