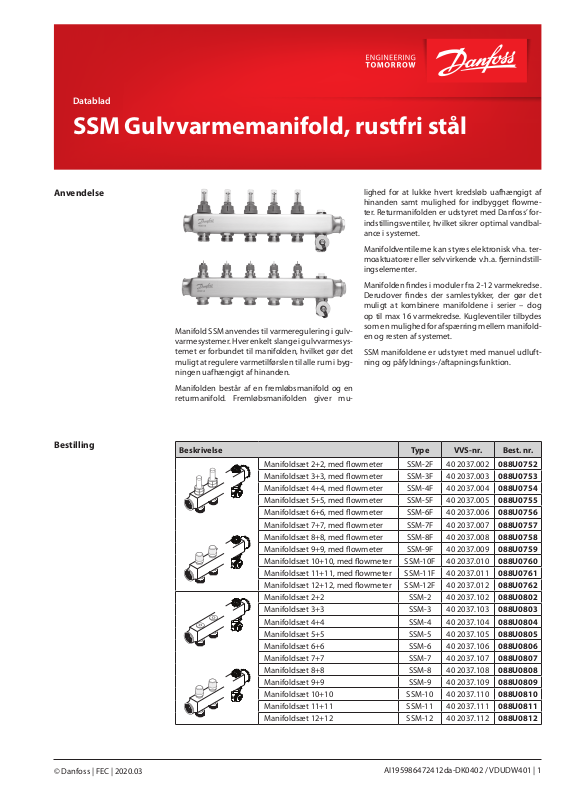

Danfoss SSM Data sheet [da]

Datablad

SSM Gulvvarmemanifold, rustfri stål

Anvendelse

Bestilling

lighed for at lukke hvert kredsløb uafhængigt af
hinanden samt mulighed for indbygget flowme­ter. Returmanifolden er udstyret med Danfoss’ for­indstillingsventiler, hvilket sikrer optimal vandbal­ance i systemet.

Manifoldventilerne kan styres elektronisk vha. ter­moaktuatorer eller selvvirkende v.h.a. ernindstill­ingselementer.

Manifolden findes i moduler fra 2-12 varmekredse.
Derudover findes der samlestykker, der gør det
muligt at kombinere manifoldene i serier – dog
op til max 16 varmekredse. Kugleventiler tilbydes

Manifold SSM anvendes til varmeregulering i gulv­varmesystemer. Hver enkelt slange i gulvvarmesys­temet er forbundet til manifolden, hvilket gør det
muligt at regulere varmetilførslen til alle rum i byg­ningen uafhængigt af hinanden.

Manifolden består af en fremløbsmanifold og en
returmanifold. Fremløbsmanifolden giver mu-

Beskrivelse Type VVS-nr. Best. nr.

Manifoldsæt 2+2, med flowmeter SSM-2F 40 2037.002 088U0752
Manifoldsæt 3+3, med flowmeter SSM-3F 40 2037.003 088U0753
Manifoldsæt 4+4, med flowmeter SSM-4F 40 2037.004 088U0754
Manifoldsæt 5+5, med flowmeter SSM-5F 40 2037.005 088U0755
Manifoldsæt 6+6, med flowmeter SSM-6F 40 2037.006 088U0756
Manifoldsæt 7+7, med flowmeter SSM-7F 40 2037.007 088U0757
Manifoldsæt 8+8, med flowmeter SSM-8F 40 2037.008 088U0758
Manifoldsæt 9+9, med flowmeter SSM-9F 40 2037.009 088U0759
Manifoldsæt 10+10, med flowmeter SSM-10F 40 2037.010 088U0760
Manifoldsæt 11+11, med flowmeter SSM-11F 40 2037.011 088U0761
Manifoldsæt 12+12, med flowmeter SSM-12F 40 2037.012 088U0762
Manifoldsæt 2+2 SSM-2 40 2037.102 088U0802
Manifoldsæt 3+3 SSM-3 40 2037.103 088U0803
Manifoldsæt 4+4 SSM-4 40 2037.104 088U0804
Manifoldsæt 5+5 SSM-5 40 2037.105 088U0805
Manifoldsæt 6+6 SSM-6 40 2037.106 088U0806
Manifoldsæt 7+7 SSM-7 40 2037.107 088U0807
Manifoldsæt 8+8 SSM-8 40 2037.108 088U0808
Manifoldsæt 9+9 SSM-9 40 2037.109 088U0809
Manifoldsæt 10+10 SSM-10 40 2037.110 088U0810
Manifoldsæt 11+11 SSM-11 40 2037.111 088U0811
Manifoldsæt 12+12 SSM-12 40 2037.112 088U0812

som en mulighed for afspærring mellem manifold­en og resten af systemet.

SSM manifoldene er udstyret med manuel udluft­ning og påfyldnings-/aftapningsfunktion.

© Danfoss | FEC | 2020.03

AI195986472412da-DK0402 / VDUDW401 | 1

Datablad SSM Gulvvarmemanifold, rustfri stål

Tilbehør

Beskrivelse Type VVS-nr. Best. nr.

Monteringsbeslag, 2 stk. FHF-MB 40 2039.857 088U0585

Kuglehane 1” med nippel/omløber, 2 stk FHF-BV 40 2039.468 088U0822

Termometer (0 °C til 60 °C) Ø 35 mm – for
frem-/returløbstemperaturmåling til

FHD-T 40 2039.729 088U0029

montering på kugleventil, 1 stk

Forskruning, 1” - 088U0820

Udskiftningsventil til manifold - 40 3229.504 013G7376

Reduktionsstykke 1” – 3/4” (2 stk.) FHF-R 40 2039.373 088U0584

Samlestykke 1” for manifold, 2 stk FHF-C 40 2039.238 088U0583

Flowmeter - 088U0819

Termoaktuator, 24V, NC,
Danfoss RA tilslutning til ventil

Termoaktuator, 230V, NC,
Danfoss RA tilslutning til ventil

TWA-A 46 0957.010 088H3110

TWA-A 46 0957.013 088H3112

Klemmefittings

Pakdåse til manifold DZR 013G0554

SSM isoleringskappe,
1 stk. (op til 12 kredse+udlufter)

SSM-I

40 2032.910 088U0824

Beskrivelse Type, mm VVS-nr. Best. nr.

12 x 2 40 3119.852 013G4152

13 x 2 013G4153
Klemmefittings til PEX rør i overens­stemmelse med DIN 16892/16893.

Max driftstryk – 10 bar.
Testtryk – 16 bar.
Max fremløbstemperatur – 95 °C.
G ¾” indvendigt gevind.

Bemærk at den maximale fremløbstem­peratur, som er opgivet af rørleverandø­ren, ikke må overskrides.

14 x 2 40 3119.854 013G4154

15 x 2,5 40 3119.855 013G4155

16 x 1,5 013G4157

16 x 2 40 3119.856 013G4156

16 x 2,2 013G4163

17 x 2 013G4162

18 x 2 40 3119.858 013G4158

18 x 2,5 40 3119.859 013G4159

20 x 2 40 3119.860 013G4160

20 x 2,25 87 419.101 013G4093

20 x 2,5 013G4161

Klemmefittings til ALUPEX rør.

Max driftstryk – 10 bar.
Testtryk – 16 bar.
Max fremløbstemperatur – 95 °C.
G ¾” indvendigt gevind.

Bemærk at den maximale fremløb­stemperatur, som er opgivet af rørlev­erandøren, ikke må overskrides.

1)

Kan anvendes til PERT rør iht til ISO 15875.

2)

Kan anvendes til PERT/ALU/PERT rør.

12 x 2 40 3119.882 013G4182

14 x 2 40 3119.884 013G4184

15 x 2,5 013G4185

16 x 2 40 3119.886 013G4186

16 x 2,25 013G4187

18 x 2 40 3119.888 013G4188

20 x 2 40 3119.890 013G4190

20 x 2,25 013G4093

20 x 2,5 013G4191

1)

1)

2)

2)

2 | © Danfoss | FEC | 2020.03

AI195986472412da-DK0402 / VDUDW401

Datablad SSM Gulvvarmemanifold, rustfri stål

Kapacitet/indregulering

Forindstillingen af manifoldventilerne bestemmer
gennemstrømningen i gulvvarmeslangerne, og er
derfor en vigtig faktor for at opnå den optimale
vandbalance i systemet. Korrekt vandbalance er

en vigtig parameter for at opnå optimal komfort i
boligen med det mindst mulige energiforbrug, og
kan nemt opnås ved at følge det eksempel, der er
vist nedenfor.

Eksempel

Rum 1: 1. Bestem den længste slange/det største rum 25 m

2. Bestem ønsket køling (Δt) 5 °C (typisk)

3. Bestem varmebehovet for rummet 50 W/m

4. Omregningsfaktor 1,16

5. Beregning af gennemstrømning i rummet

Q (l/h) =

50 W/m2 x 25 m

5 °C x 1,16

2

= 216 l/h

Rum 2: 6. Bestem areal for det næste rum 15 m2

7. Beregning af gennemstrømning i rummet (Δt
og varmekrav antages at være identiske for
rummene i dette eksempel)

Q (l/h) =

50 W/m2 x 15 m

5 °C x 1,16

2

= 129 l/h

Forindstilling af
manifold med
flowmeter

Rum 1  N
Rum 2  5

2

2

© Danfoss | FEC | 2020.03

Forindstilling af
manifold uden
flowmeter

Rum 1  N
Rum 2  6

AI195986472412da-DK0402 / VDUDW401 | 3

Datablad SSM Gulvvarmemanifold, rustfri stål

Forindstilling af manifold­ventilerne

Driftsbetingelser

Ovenstående diagrammer viser kapaciteter for de
enkelte kredse ved forskellige forindstillinger af
manifoldventilerne. Bemærk at kapaciteterne vari­erer afhængig af, om der er brugt en manifold med
eller uden flowmeter.

Manifold med flowmeter Manifold uden flowmeter

Max differenstryk 0,6 bar 0,6 bar

Baseret på ovenstående udregninger og kapac­itetsdiagrammer bliver hver enkelt manifoldventil
forindstillet ved at dreje den rode ring, indtil den
rette værdi på ringen står ud for sigtemarket på
ventilen. Ventilerne kan indstilles fra 1-7. Ventil­erne leveres i indstilling N, hvor ventilen er fuldt
åben.

Anlægsprincip

Max driftstryk 6 bar 10 bar

Max prøvetryk 10 bar 16 bar

Max gennemstrømningstemperatur 90 °C 90 °C

4 | © Danfoss | FEC | 2020.03

AI195986472412da-DK0402 / VDUDW401

Dimensioner

L1

55

78

L1

55

78

G1 ISO228/1

213

G1 ISO228/1

G1 ISO228/1

213

50

G1 ISO228/1

359

G1 ISO228/1

50

G1 ISO228/1

359

© Danfoss | FEC | 2020.03

G1 ISO228/1

G1 ISO228/1

med 088U0585 monteringsbeslag

Type 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12

L1 (mm) 190 240 290 340 390 440 490 540 590 640 690

AI195986472412da-DK0402 / VDUDW401 | 5
