Danfoss SSM Data sheet [sv]

Datablad
SSM-fördelare för golvvärmesystem
Användningsområde
Beställning
Fördelaren består av en tillopps- och en returför­delare. Fördelaren på tilloppet gör det möjligt att stänga av flödet på varje enskild slinga med av­stängningsventil på flödesmätaren. Fördelaren på returen har integrerade Danfoss-ventiler som kan förinställas för att säkerställa optimal hydronisk balans i systemet.
Ventilerna kan antingen styras elektroniskt av ter­miska ställdon eller fungera som självverkande enheter med hjälp av termostater försedda med kapillärrör.
SSM-golvvärmefördelare används för att styra vat­tenflödet i golvvärmesystem. Alla rör i golvvärme­systemet är anslutna till fördelaren, vilket gör det möjligt att styra vattenflödet eller värmetillförseln separat i varje enskilt rum i en byggnad.
Beskrivning Typ Artikelnr
Fördelare 2+2 med flödesmätare SSM-2F 088U0752 Fördelare 3+3 med flödesmätare SSM-3F 088U0753 Fördelare 4+4 med flödesmätare SSM-4F 088U0754 Fördelare 5+5 med flödesmätare SSM-5F 088U0755 Fördelare 6+6 med flödesmätare SSM-6F 088U0756 Fördelare 7+7 med flödesmätare SSM-7F 088U0757 Fördelare 8+8 med flödesmätare SSM-8F 088U0758 Fördelare 9+9 med flödesmätare SSM-9F 088U0759 Fördelare 10+10 med flödesmätare SSM-10F 088U0760 Fördelare 11+11 med flödesmätare SSM-11F 088U0761 Fördelare 12+12 med flödesmätare SSM-12F 088U0762 Fördelare 2+2 SSM-2 088U0802 Fördelare 3+3 SSM-3 088U0803 Fördelare 4+4 SSM-4 088U0804 Fördelare 5+5 SSM-5 088U0805 Fördelare 6+6 SSM-6 088U0806 Fördelare 7+7 SSM-7 088U0807 Fördelare 8+8 SSM-8 088U0808 Fördelare 9+9 SSM-9 088U0809 Fördelare 10+10 SSM-10 088U0810 Fördelare 11+11 SSM-11 088U0811 Fördelare 12+12 SSM-12 088U0812
Fördelaren levereras i moduler med upp till 12 slingor. Kulventiler finns som tillval för avstäng­ning mellan fördelaren och systemet.
SSM-fördelaren levereras med avtappning och avluftningsventil.
© Danfoss | FEC | 2020.05
AI195986472412sv-SE0401 | 1
Datablad SSM-fördelare för golvvärmesystem
Tillbehör
Beskrivning Typ Artikelnr
Monteringsfästen — sats FHF-MB 088U0585
Monteringsfästen — sats SSM-MB 088U0595
2 × kulventil 1” — för anslutning av fördelare och avstäng­ning av golvvärmesystem
1 × termometer (0 °C till 60 °C) Ø 35 mm — för mätning av tillopps-/returtemperatur
Koppling, 1” 088U0820
FHF-BV 088U0822
FHD-T 088U0029
Utbytesventil för fördelare 013G7376
Reduceringsbussning FHF-R 088U0584
Anslutningsdel FHF-C 088U0583
Flödesmätare 088U0819
Termiskt ställdon, 24 V NC, Danfoss RA-anslutning till ventil TWA-A 088H3110
Klämringskopplingar
Termiskt ställdon, 230 V NC, Danfoss RA-anslutning till ventil TWA-A 088H3112
Termiskt ställdon, 24 V NC, med ändlägesbrytare , Danfoss RA-anslutning till ventil
TWA-A 088H3114
Packbox för fördelare DZR 013G0554
Beskrivning Typ, mm Artikelnr
12 × 2 013G4152 13 × 2 013G4153
Klämringskopplingar för PEX-rör i enlighet med ISO 15875.
14 × 2 013G4154 15 × 2,5 013G4155 16 × 1,5 013G4157
Max. arbetstryck: 6 bar Provtryck: 10 bar Max. flödestemperatur: 95 °C G ¾” invändig gänga
16 × 2 013G4156 16 × 2,2 013G4163 17 × 2 013G4162 18 × 2 013G4158
Den maximala flödestemperatur som anges av rörtillverkaren får inte överskridas.
18 × 2,5 013G4159 20 × 2 013G4160 20 × 2,25 013G4093 20 × 2,5 013G4161
Klämringskopplingar för ALUPEX-rör.
Max. arbetstryck: 6 bar Provtryck: 10 bar Max. flödestemperatur: 95 °C G ¾” invändig gänga
Den maximala flödestemperatur som anges av rörtillverkaren får inte överskridas.
1)
Klämringskopplingar är också lämpliga för PERT-rör i enlighet med ISO 15875.
2)
Klämringskopplingar är också lämpliga för PERT/ALU/PERT-rör.
12 × 2 013G4182 14 × 2 013G4184 15 × 2,5 013G4185 16 × 2 013G4186 16 × 2,25 013G4187 18 × 2 013G4188 20 × 2 013G4190 20 × 2,25 013G4093 20 × 2,5 013G4191
1)
1)
2)
2)
2 | © Danfoss | FEC | 2020.05
AI195986472412sv-SE0401
Datablad SSM-fördelare för golvvärmesystem

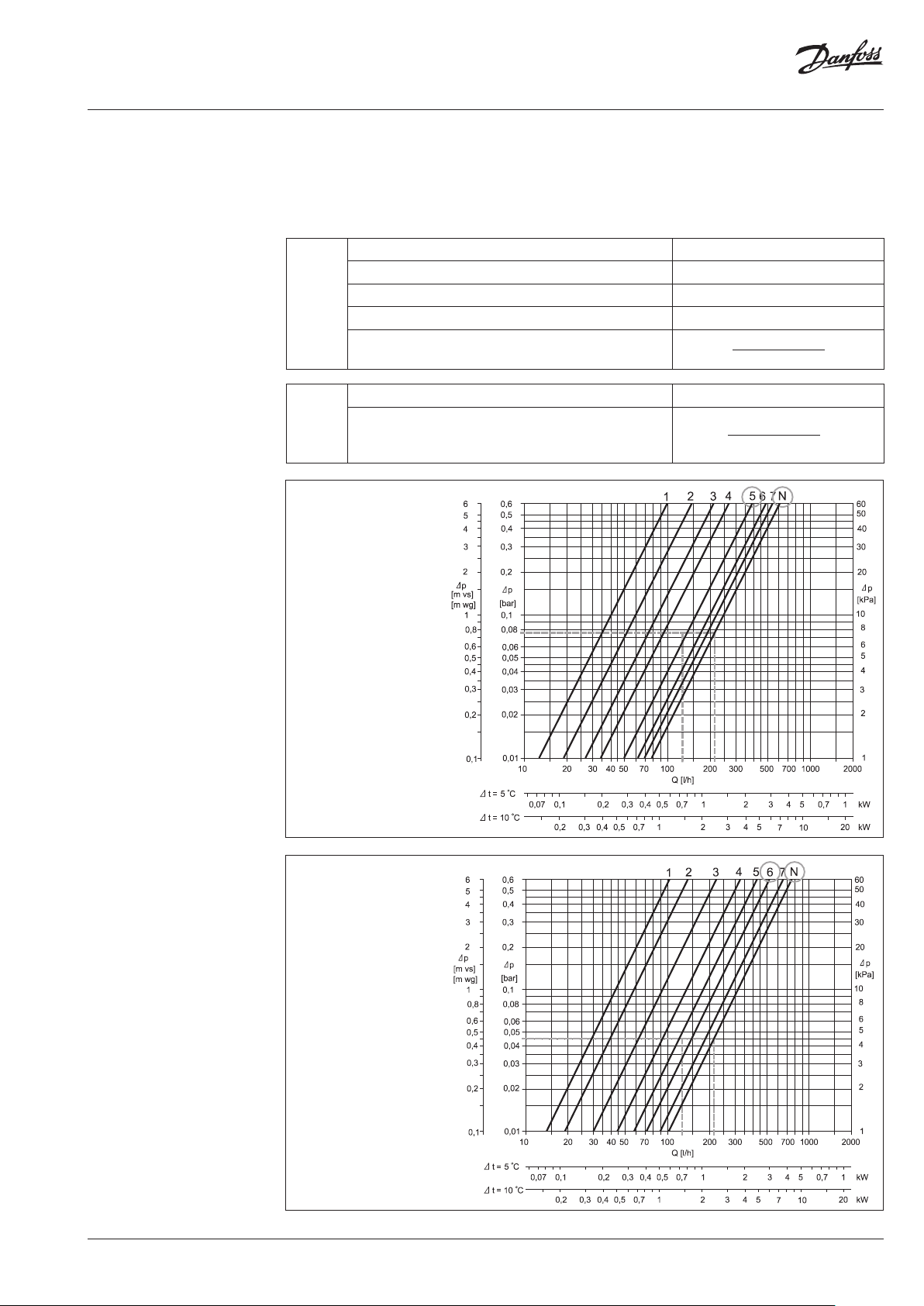

Kapacitet/driftsättning
Genom att förinställa ventilerna i fördelaren fast­ställer man flödet i golvvärmeslingorna. Förinställ­ningen är därför en viktig faktor för att en optimal hydronisk balans ska kunna uppnås i systemet.
Korrekt hydronisk balans är viktig för att optimal komfort ska kunna uppnås med minimal energian­vändning. Du ställer enkelt in detta genom att följa stegen i exemplet nedan.
Exempel
Rum 1: 1. Identifiera längsta slingan/största rummet 25 m²
2. Önskad avkylning (Δt) 5 °C (vanlig)
3. Bestäm värmebehov för rummet 50 W/m²
4. Konverteringsfaktor 1,16
5. Beräkning av flöde för rummet
Q (l/h) =
50 W/m² × 25 m²
5 °C × 1,16
= 216 l/h
Rum 2: 6. Bestäm area för nästa rum 15 m²
7. Beräkning av flöde för rummet (Δt och värmebe­hovet antas vara detsamma för båda rummen i det här exemplet)
Q (l/h) =
50 W/m² × 15 m²
5 °C × 1,16
= 129 l/h
Fördelare med flö­desmätare
Förinställning: Rum 1 N Rum 2 5
© Danfoss | FEC | 2020.05
Fördelare utan flö­desmätare
Förinställning: Rum 1 N Rum 2 6
AI195986472412sv-SE0401 | 3
Datablad SSM-fördelare för golvvärmesystem
Förinställa ventilerna på fördelaren
Användningsförhållanden
I diagrammet visas kapaciteter för varje enskild vär­mekrets vid olika förinställningar av ventilerna på fördelaren.
Fördelare med flödesmätare Fördelare utan flödesmätare
Max. differentialtryck 0,6 bar 0,6 bar
Varje ventil förinställs baserat på ovanstående beräkningar och information från kapacitetsdia­grammet. Ventilerna förinställs genom att vrida på den röda ringen tills rätt värde på ringen är i linje med indexmärket på ventilen.
Systemlayout
Max. arbetstryck 6 bar 10 bar
Max. provtryck 10 bar 16 bar
Max. flödestemperatur 90 °C 90 °C
4 | © Danfoss | FEC | 2020.05
AI195986472412sv-SE0401
Datablad SSM-fördelare för golvvärmesystem
L1
55
78
L1
55
78
Mått
G1 ISO228/1
213
G1 ISO228/1
G1 ISO228/1
213
50
G1 ISO228/1
359
G1 ISO228/1
50
G1 ISO228/1
359
G1 ISO228/1
G1 ISO228/1
Med 088U0585 konsoler
Typ 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12 L1 (mm) 190 240 290 340 390 440 490 540 590 640 690
© Danfoss | FEC | 2020.05
AI195986472412sv-SE0401 | 5

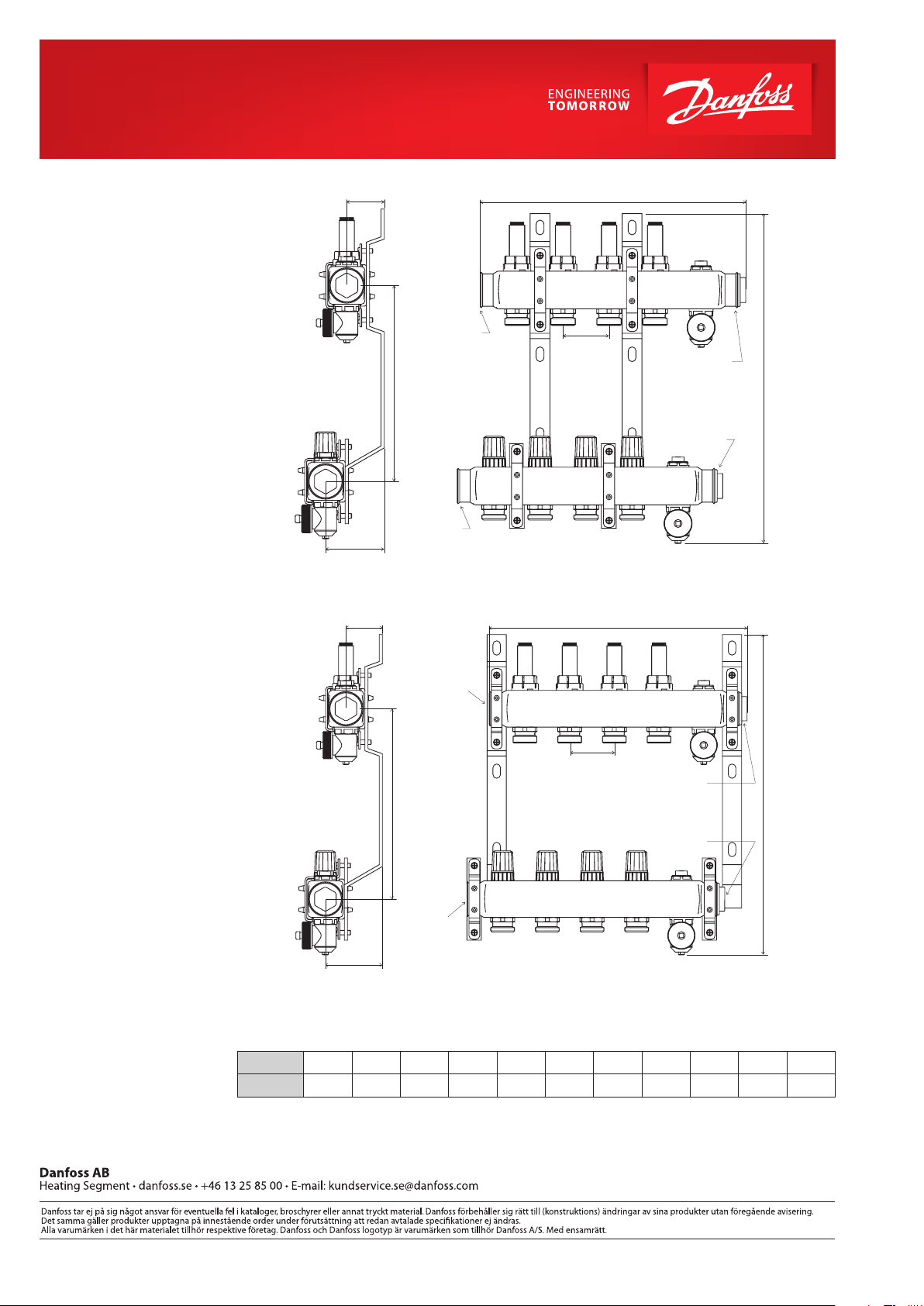

Mått
L1
42
65
L1
42
65
G1 ISO228/1
213
G1 ISO228/1
G1 ISO228/1
213
50
G1 ISO228/1
359
G1 ISO228/1
50
G1 ISO228/1
359
6 | © Danfoss | FEC | 2020.05
G1 ISO228/1
G1 ISO228/1
Med 088U0595 konsoler
Typ 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12 L1 (mm) 190 240 290 340 390 440 490 540 590 640 690
AI195986472412sv-SE0401
