Техническое описание
SSM коллекторы из нержавеющей стали
Область применения
Коды для заказа

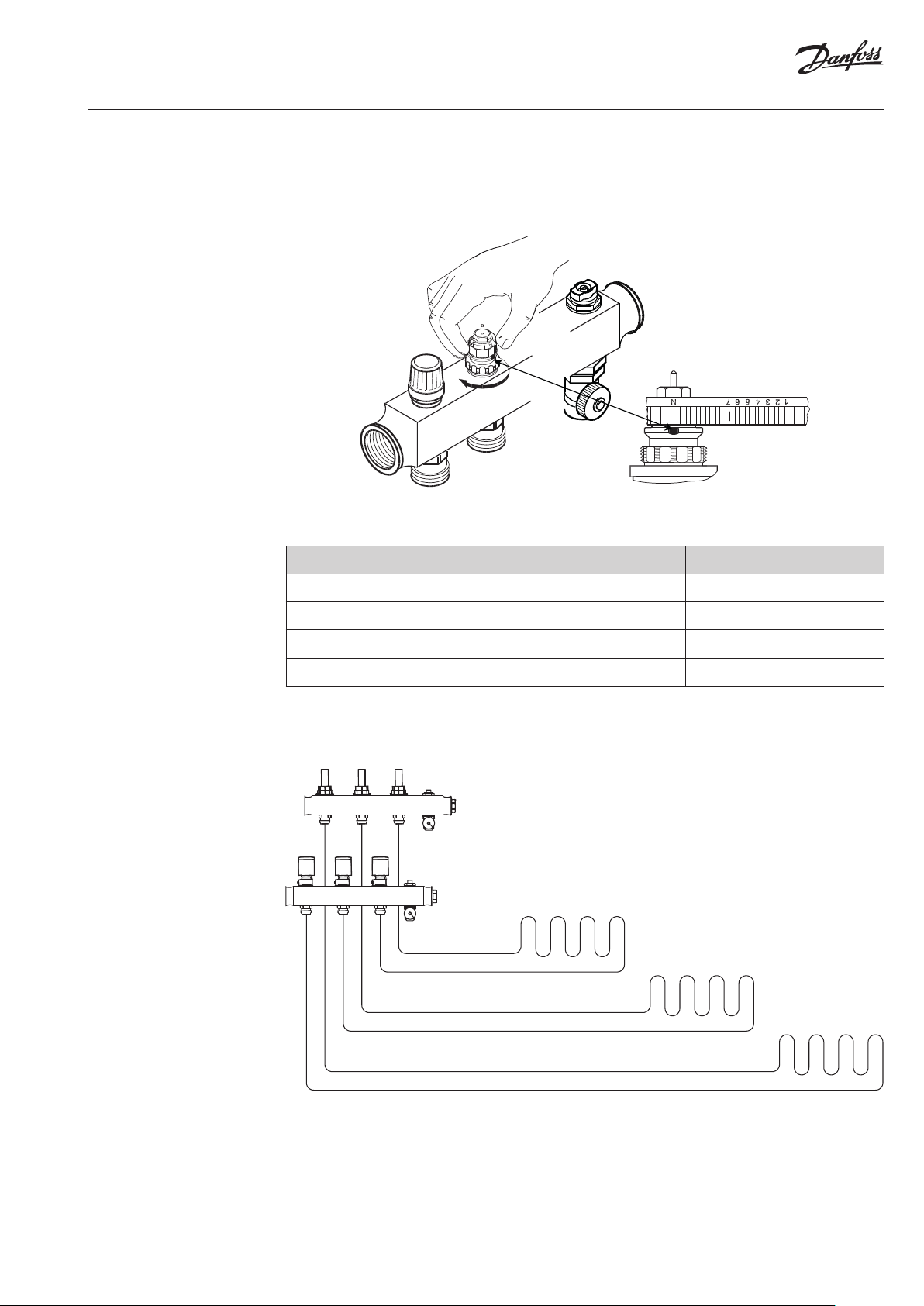

Распределитель состоит из подающего и обрат­ного коллекторов. Подающий коллектор имеет возможность отключения каждого из контуров системы и может быть укомплектован рота­метрами (серия SSM-F). Обратный коллектор оборудован встроенными клапанами с пред­варительной настройкой пропускной способ­ности, что позволяет обеспечить оптимальную гидравлическую балансировку системы.
Для управления контуром напольного отопле­ния клапан может быть оснащен термоэлектри­ческим приводом, сигнал на который поступает
от комнатного термостата в зависимости от по­Распределительный коллектор SSM используют для регулирования подачи теплоносителя в си­стемах радиаторного и напольного отопления. Трубопровод каждого из контуров подключа­ют к отдельной паре присоединительных шту­церов распределителя, что даёт возможность регулировать расход теплоносителя в каждом помещении здания индивидуально.
Описание Тип Кодовый номер
Комплект коллекторов с ротаметрами 2+2 SSM-2F 088U0752
Комплект коллекторов с ротаметрами 3+3 SSM-3F 088U0753
Комплект коллекторов с ротаметрами 4+4 SSM-4F 088U0754
Комплект коллекторов с ротаметрами 5+5 SSM-5F 088U0755
Комплект коллекторов с ротаметрами 6+6 SSM-6F 088U0756
Комплект коллекторов с ротаметрами 7+7 SSM-7F 088U0757
Комплект коллекторов с ротаметрами 8+8 SSM-8F 088U0758
Комплект коллекторов с ротаметрами 9+9 SSM-9F 088U0759
Комплект коллекторов с ротаметрами 10+10 SSM-10F 088U0760
Комплект коллекторов с ротаметрами 11+11 SSM-11F 088U0761
Комплект коллекторов с ротаметрами 12+12 SSM-12F 088U0762
Комплект коллекторов без ротаметров 2+2 SSM-2 088U0802
Комплект коллекторов без ротаметров 3+3 SSM-3 088U0803
Комплект коллекторов без ротаметров 4+4 SSM-4 088U0804
Комплект коллекторов без ротаметров 5+5 SSM-5 088U0805
Комплект коллекторов без ротаметров 6+6 SSM-6 088U0806
Комплект коллекторов без ротаметров 7+7 SSM-7 088U0807
Комплект коллекторов без ротаметров 8+8 SSM-8 088U0808
Комплект коллекторов без ротаметров 9+9 SSM-9 088U0809
Комплект коллекторов без ротаметров 10+10 SSM-10 088U0810
Комплект коллекторов без ротаметров 11+11 SSM-11 088U0811
Комплект коллекторов без ротаметров 12+12 SSM-12 088U0812
требности помещения в тепловой энергии. Рас-
пределители производят с количеством отво-
дов от 2 до 12. В комплектацию входит ручные
воздухоотводчики и сливные краны.
© Danfoss | FEC | 2021.08
AI195986472412ru-RU0501 | 1
Техническое описание SSM коллекторы из нержавеющей стали
Дополнительные принадлежности
Описание Тип
Кронштейны FHF-MB FHF-MB 088U0585
Кронштейны SSM-MB — с уменьшенной глубиной
Комплект шаровых кранов 1” FHF-BV 088U0822
Термометр (от 0 °C до 60 °C) FHD-T 088U0029
Соединитель 1”, тип «Американка». 088U0820
Клапанная вставка 013G7376
SSM-MB 088U0595
Кодовый
номер
Переходник 1” НР – 3/4” ВР FHF-R 088U0584
Ниппель 1” НР - 1” НР FHF-C 088U0583
Ротаметр 088U0819
Привод, 24В, NC — нормально закрытый TWA-A 088H3110
Привод, 230В, NC — нормально закрытый TWA-A 088H3112
Сальниковый блок для клапанной вставки DZR 013G0554
Автоматический вохдухоотводчик SSM-AV 088U0945
Изоляционный кожух для коллектора SSM-I 088U0824
2 | © Danfoss | FEC | 2021.08
AI195986472412ru-RU0501
Техническое описание SSM коллекторы из нержавеющей стали
Фитинги
Описание Для трубы
12 × 2 013G4152
13 × 2 013G4153
14 × 2 013G4154
Компрессионный фитинг для трубы PEX по ISO 15875.
15 × 2,5 013G4155
16 × 1,5 013G4157
Макс рабочее давление: 6 бар Испытательное давление: 10 бар Tmax: 95 °C G ¾” внутренняя резьба
Не допускается превышать максимальную температуру, указанную производителем трубы.
16 × 2 013G4156
16 × 2,2 013G4163
17 × 2 013G4162
18 × 2 013G4158
18 × 2,5 013G4159
20 × 2 013G4160
20 × 2,25 013G4093
20 × 2,5 013G4161
12 × 2 013G4182
Компрессионный фитинг для трубы ALUPEX.
Макс рабочее давление: 6 бар Испытательное давление: 10 бар Tmax =: 95 °C G ¾” внутренняя резьба
14 × 2 013G4184
15 × 2,5 013G4185
16 × 2 013G4186
16 × 2,25 013G4187
18 × 2 013G4188 Не допускается превышать максимальную температуру, указанную производителем трубы.
20 × 2 013G4190
20 × 2,25 013G4093
Кодовый
номер
1)
1)
2)
2)
1)
фитинг подходит так же для PERT по ISO 15875.
2)
фитинг подходит так же для PERT/ALU/PERT.
20 × 2,5 013G4191
© Danfoss | FEC | 2021.08
AI195986472412ru-RU0501 | 3
Техническое описание SSM коллекторы из нержавеющей стали
Настройка
Предварительная настройка на коллекторе ограничивает расход через трубы, подключен-
Правильно настроенная система работает с
наименьшим энергопотреблением. ные к коллектору для достижения оптимально­го распределения теплоносителя между конту­рами теплого пола.
Для определения настройки можно воспользо-
ваться примером ниже.
Пример
Комната 1: 1. Определите наибольший контур или
25 м
помещение
2. Остывание в контуре (Δt) 5 °C (в большинстве случаев)
3. Тепловой поток 50 Вт/м
4. Переводной коэффициент 1,16
5. Расчет расхода на контур
Q (л/ч) =
50 Вт/м2 × 25 м
5 °C × 1,16
2
= 216 л/ч
Комната 2: 6. Определяем площадь следующего помещения 15 м2
7. Расчет расхода на контур
Q (л/ч) =
50 Вт/м2 × 15 м
5 °C × 1,16
2
= 129 л/ ч
Коллектор с ротаметром
Преднастройка: Комната 1 N Комната 2 5
2
2
4 | © Danfoss | FEC | 2021.08
Коллектор без ротаметра
Преднастройка: Комната 1 N Комната 2 6
AI195986472412ru-RU0501
Техническое описание SSM коллекторы из нержавеющей стали
Преднастройка клапанов
Рабочие параметры

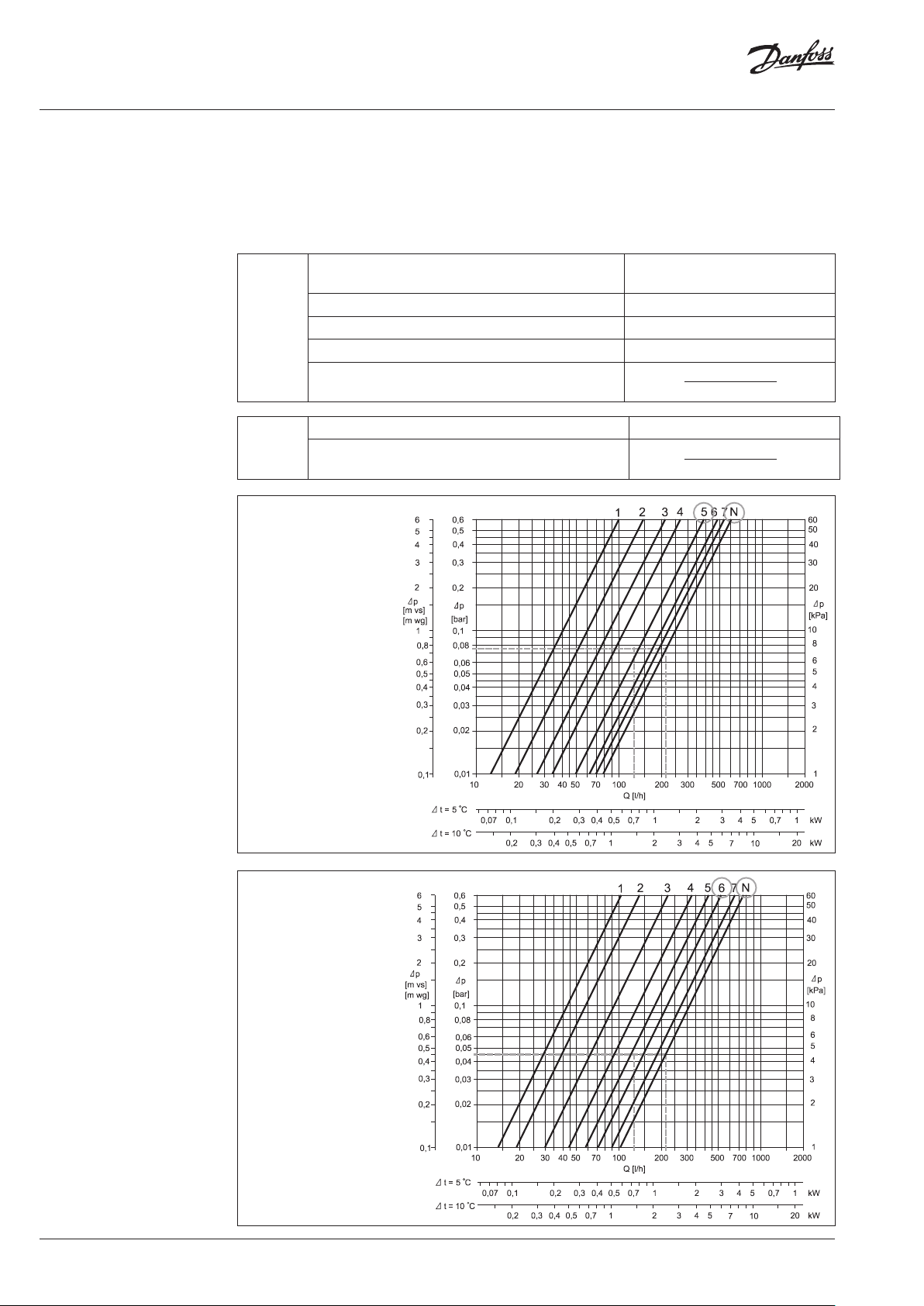

Диаграмма показывает пропускную способность каждого контура в зависимости от настройки клапанных вставок.
Коллектор с ротаметрами Коллекторы без ротаметров
Макс. перепад на клапанах 0,6 бар 0,6 бар
На основании расчетов описанных выше или диаграмм приведённых в инструкции к коллек­торам, клапанные вставки могут быть настрое­ны простым вращением настроечного кольца до совпадения значения на кольце с риской на корпусе.
Схема системы
Макс. рабочее давление 6 бар 10 бар
Макс. испытательное давление 10 бар 16 бар
Tmax 90 °C 90 °C
© Danfoss | FEC | 2021.08
AI195986472412ru-RU0501 | 5
Техническое описание SSM коллекторы из нержавеющей стали
L1
55
78
L1
55
78

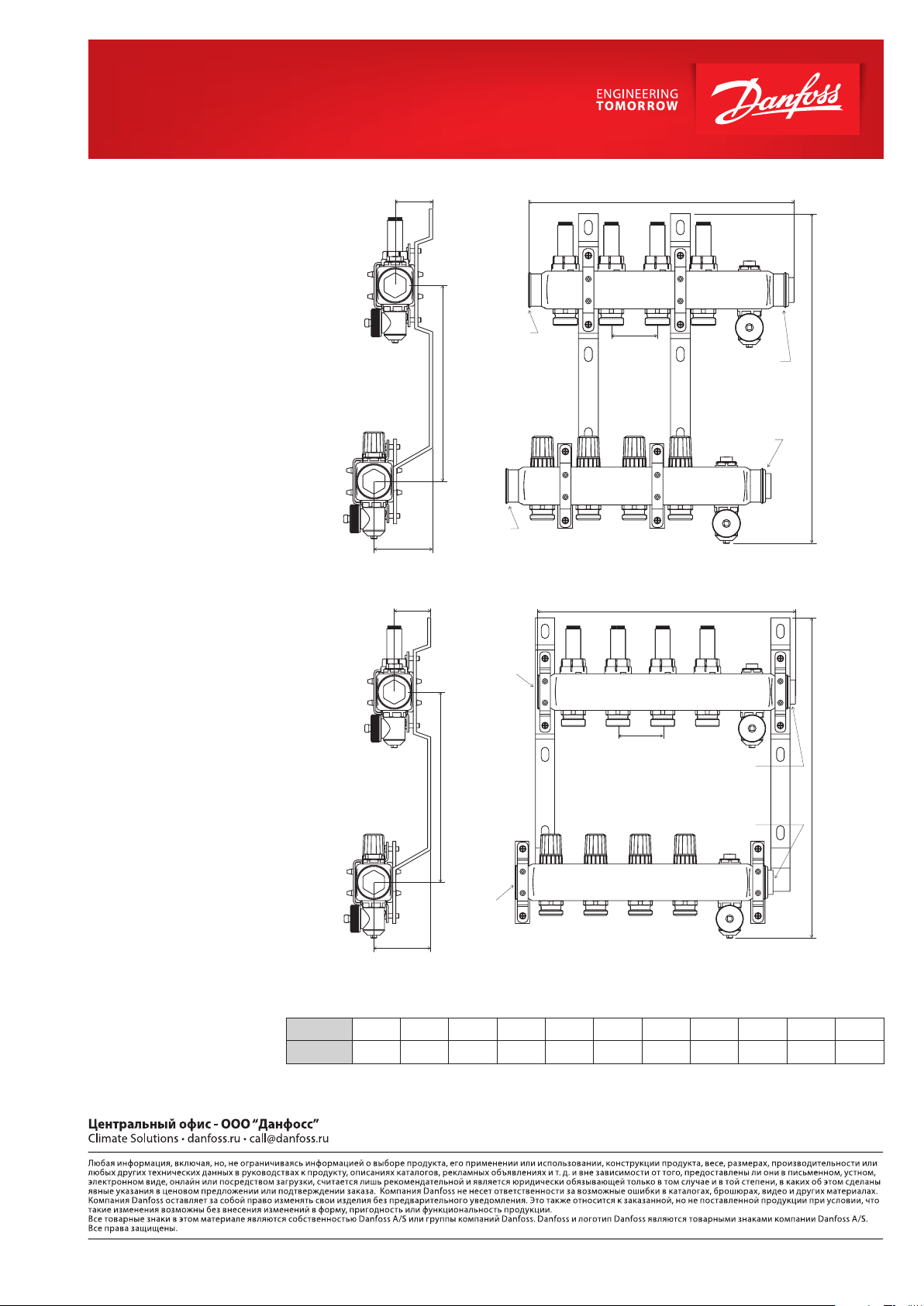

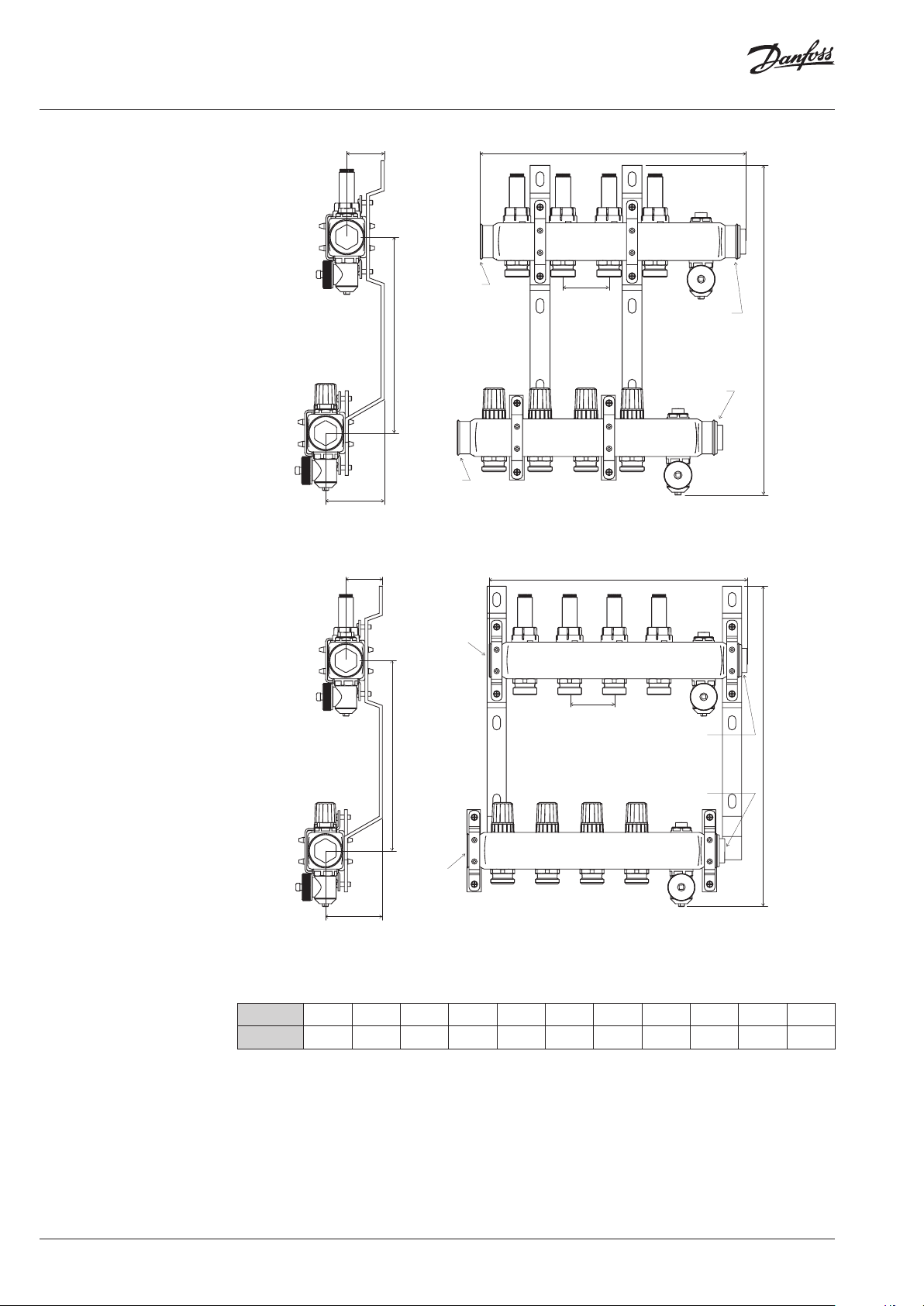

Габаритные размеры
G1 ISO228/1
213
G1 ISO228/1
G1 ISO228/1
213
50
G1 ISO228/1
359
G1 ISO228/1
50
G1 ISO228/1
359
G1 ISO228/1
G1 ISO228/1
С кронштейнами 088U0585
Тип 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
L1 (мм) 190 240 290 340 390 440 490 540 590 640 690
6 | © Danfoss | FEC | 2021.08
AI195986472412ru-RU0501
Габаритные размеры
L1
42
65
L1
42
65
G1 ISO228/1
213
G1 ISO228/1
G1 ISO228/1
213
50
G1 ISO228/1
359
G1 ISO228/1
50
G1 ISO228/1
359
© Danfoss | FEC | 2021.08
G1 ISO228/1
G1 ISO228/1
С кронштейнами 088U0595 – уменьшенная глубина
Тип 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
L1 (мм) 190 240 290 340 390 440 490 540 590 640 690
AI195986472412ru-RU0501 | 7
