Технічний опис
Розподільчий колектор для системи
підлогового опалення SSM
Область застосування
Система
Розподільчий колектор SSM використовують для
регулювання витрати теплоносія в системах підлогового опалення. Трубопровід кожного з контурів підлогового опалення підключають до окремої
пари приєднувальних штуцерів розподілювача,
що дає можливість регулювати витрату теплоносія, а відповідно, і теплову потужність системи в
кожному приміщенні будівлі індивідуально.
Розподілювач складається з подавального та зворотного колекторів. Подавальний колектор має
можливість індивідуального відключення кожного з контурів системи підлогового опалення
на ротаметрі або запірному клапані. Зворотний
колектор обладнаний вбудованими клапанами з
попередньою настройкою пропускної здатності,
що дозволяє забезпечити оптимальне гідравлічне балансування системи.
Для керування контуром підлогового опалення
клапан може бути оснащений термоелектричним приводом або термостатичним елементом
прямої дії з виносним регулятором температури.
При застосуванні термоелектричного привода
керуючий сигнал надходить від електрон ного
регулятора в залежності від потреби приміщення
в тепловій енергії.
Розподілювачі виробляють з кількістю виводів від
2 до 12. Кульові крани (FHF-BV) для відключення
розподілювача замовляють окремо, як додаткове
приладдя.
Розподільчий колектор SSM постачають з ручними повітровідвідниками та дренажними кранами.
© Danfoss | 2021.04
AI195986472412uk-UA0501 |
1
Технічний опис Розподільчий колектор для системи підлогового опалення SSM
Коди для оформлення
замовлень
Ескіз Опис Тип Код №
Комплект колекторів з ротаметрами 2 + 2 SSM-2F 088U0752
Комплект колекторів з ротаметрами 3 + 3 SSM-3F 088U0753
Комплект колекторів з ротаметрами 4 + 4 SSM-4F 088U0754
Комплект колекторів з ротаметрами 5 + 5 SSM-5F 088U0755
Комплект колекторів з ротаметрами 6 + 6 SSM-6F 088U0756
Комплект колекторів з ротаметрами 7 + 7 SSM-7F 088U0757
Комплект колекторів з ротаметрами 8 + 8 SSM-8F 088U0758
Комплект колекторів з ротаметрами 9 + 9 SSM-9F 088U0759
Комплект колекторів з ротаметрами 10 + 10 SSM-10F 088U0760
Комплект колекторів з ротаметрами 11 + 11 SSM-11F 088U0761
Комплект колекторів з ротаметрами 12 + 12 SSM-12F 088U0762
Комплект колекторів 2 + 2 SSM-2 088U0802
Комплект колекторів 3 + 3 SSM-3 088U0803
Комплект колекторів 4 + 4 SSM-4 088U0804
Комплект колекторів 5 + 5 SSM-5 088U0805
Комплект колекторів 6 + 6 SSM-6 088U0806
Комплект колекторів 7 + 7 SSM-7 088U0807
Комплект колекторів 8 + 8 SSM-8 088U0808
Комплект колекторів 9 + 9 SSM-9 088U0809
Комплект колекторів 10 + 10 SSM-10 088U0810
Комплект колекторів 11 + 11 SSM-11 088U0811
Комплект колекторів 12 + 12 SSM-12 088U0812
Набір монтажних кронштейнів FHF-MB 088U0585
Теплоізоляційна шкаралупа для колекторів SSM (1 шт.) SSM-I 088U0824
2 кульових крана 1" з «американкою» для підключення
розподілювача
Термометр 0 – 60 °С ø35 мм для вимірювання температури
на подавальному або зворотному колекторі
Автоматичний повітровідвідник із самозапірним
клапаном (1 шт.)
Встановлюють замість ручного повітровідвідника,
що входить в комплект поставки колекторів
З’єднувач з накидною гайкою, 1" – 088U0820
Редукційний перехідник 1" – ¾" FHF-R 088U0584
З’єднувальний ніпель FHF-C 088U0583
Термоелектричний привід, 24 В, NC (нормально закритий),
з’єднання привода з клапаном типу RA
Термоелектричний привід, 24 В, NО (нормально відкритий),
з’єднання привода з клапаном типу RA
Термоелектричний привід, 230 В, NC (нормально закритий), з’єднання привода з клапаном типу RA
Термоелектричний привід, 230 В, NО (нормально
відкритий), з’єднання привода з клапаном типу RA
FHF-BV 088U0822
FHD-T 088U0029
SSM-AV 088U0945
TWA-A 088H3110
TWA-A 088H3111
TWA-A 088H3112
TWA-A 088H3113
2
| AI195986472412uk-UA0501
© Danfoss | 2021.04
Технічний опис Розподільчий колектор для системи підлогового опалення SSM
Коди для оформлення
замовлень (продовження)
Ескіз Опис Тип Код №
Компресійні фітинги для труб з поліетилену (PEX),
які відповідають ISO 15875.
Максимальний робочий тиск: 6 бар
Пробний тиск: 10 бар
Максимальна робоча температура: 95 °С
Внутрішня різ: G ¾"
Максимальну температуру теплоносія вказує виробник
труб, але вона не повинна перевищувати зазначену.
Компресійні фітинги для металополімерних труб
(ALUPEX).
Максимальний робочий тиск: 6 бар
Пробний тиск: 10 бар
Максимальна робоча температура: 95 °С
Внутрішня різ: G ¾"
Максимальну температуру теплоносія вказує виробник
труб, але вона не повинна перевищувати зазначену.
1)
Компресійні фітинги також підходять для труб PERT, які відповідають ISO 15875.
2)
Компресійні фітинги також підходять для труб PERT/ALU/PERT.
12х2 013G4152
13х2 013G4153
14х2 013G4154
15х2,5 013G4155
16х1,5 013G4157
16х2 013G4156
16х2,2 013G4163
17х2 013G4162
18х2 013G4158
18х2,5 013G4159
20х2 013G4160
20х2,25 013G4093
20х2,5 013G4161
12х2 013G4182
14х2 013G4184
15х2,5 013G4185
16х2 013G4186
16х2,25 013G4187
18х2 013G4188
20х2 013G4190
20х2,25 013G4093
20х2,5 013G4191
1)
1)
2)
2)
Пропускна здатність
Від попередньої настройки вбудованих в колектор клапанів залежить витрата теплоносія в контурах підлогового опалення, тому дуже важливо
досягти оптимального гідравлічного балансу в
системі.
Гідравлічне балансування необхідне для забезпечення оптимального комфорту в кожному приміщенні при мінімальному споживанні енергії. Нижче наведено прик лад визначення розрахункової
витрати.
Приклад
Кімната 1 1. Визначте основне циркуляційне кільце: контур з найбільшою
довжиною трубопроводу / контур в найбільшій кімнаті
2. Розрахункове охолодження теплоносія (Т) 5 °С
3. Визначте потрібну питому потужність підлогового опалення
в даній кімнаті
4. Розмірний перевідний коефіцієнт 1,163
5. Розрахуйте потрібну витрату теплоносія через контур
підлогового опалення в даній кімнаті
Кімната 2 6. Визначте площу контуру підлогового опалення в наступній
кімнаті
7. Розрахуйте потрібну витрату теплоносія через контур
підлогового опалення в даній кімнаті
2
25 м
2
50 Вт/м
G (л/год) =
G = 215 л/год
2
15 м
G (л/год) =
G = 129 л/год
50 Вт/м
5 °С х 1,163
50 Вт/м
5 °С х 1,163
2
х 25 м
2
х 15 м
2
2
© Danfoss | 2021.04
AI195986472412uk-UA0501 |
3

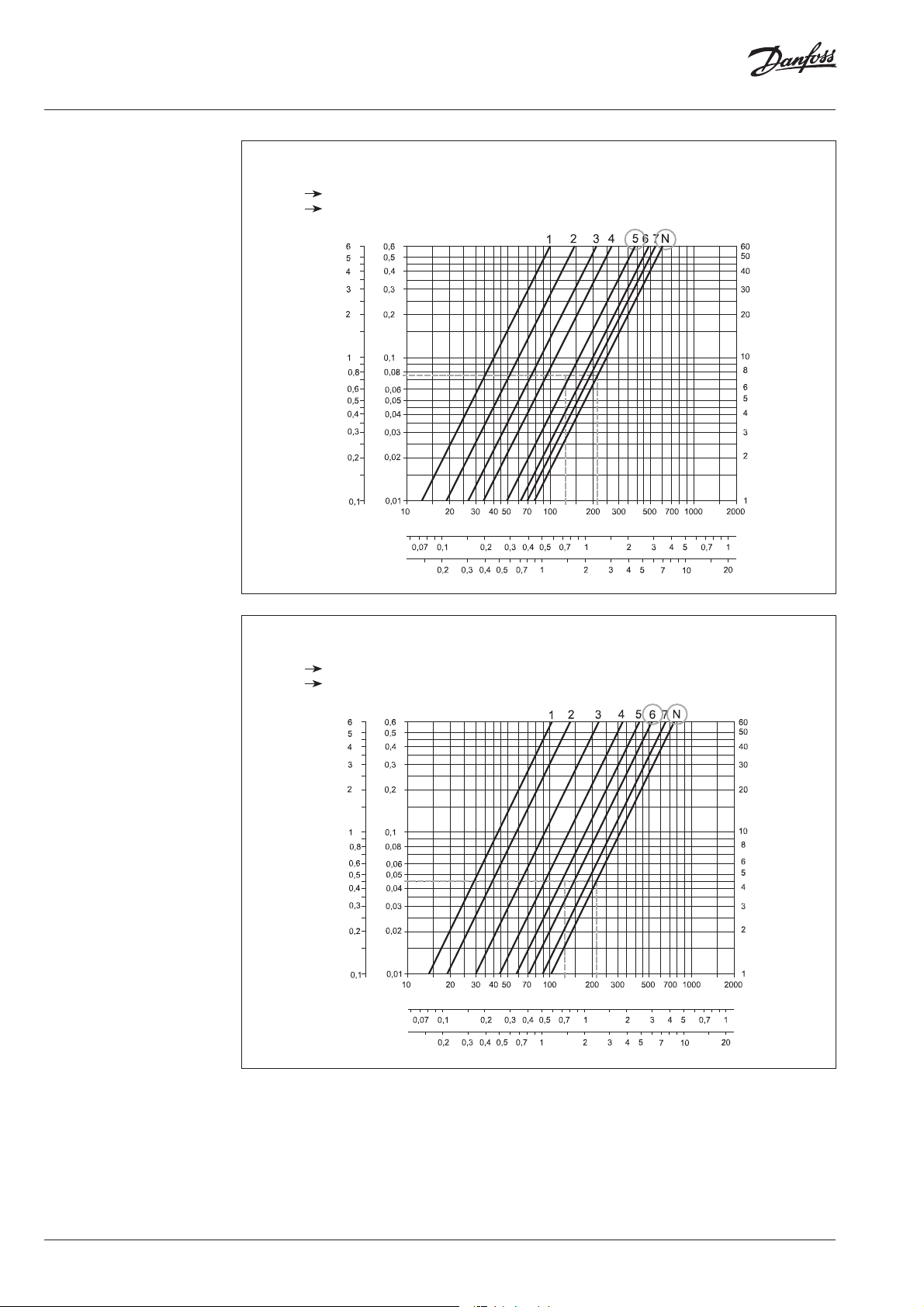

Технічний опис Розподільчий колектор для системи підлогового опалення SSM
Пропускна здатність
(продовження)
Розподілювач з ротаметрами
Значення попередньої настройки:
Кімната 1
N
Кімната 2 5
∆p
[м вод. ст.]
∆p ∆p
[бар] [кПа]
°C
∆t = 5
°C
∆t = 10
G (л/год)
кВт
кВт
Розподілювач без ротаметрів
Значення попередньої настройки:
Кімната 1
N
Кімната 2 6
∆p ∆p ∆p
[м вод. ст.]
[бар] [кПа]
∆t = 5
°C
°C
∆t = 10
G (л/год)
кВт
кВт
4
| AI195986472412uk-UA0501
© Danfoss | 2021.04
Технічний опис Розподільчий колектор для системи підлогового опалення SSM
Пропускна здатність
(продовження)

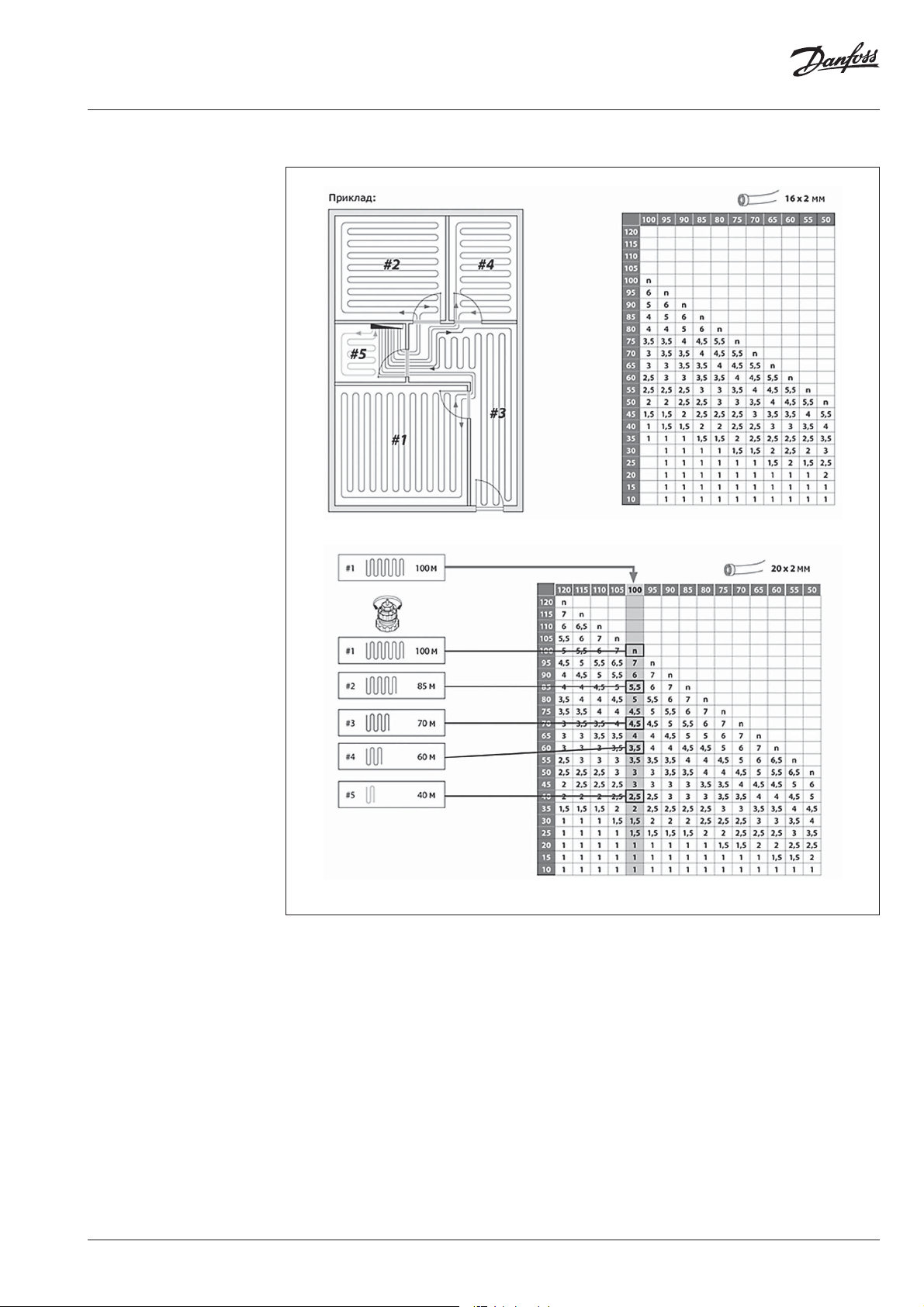

Орієнтовно визначити необхідне значення попередньої настройки можна за допомогою таблиць:
© Danfoss | 2021.04
AI195986472412uk-UA0501 | 5

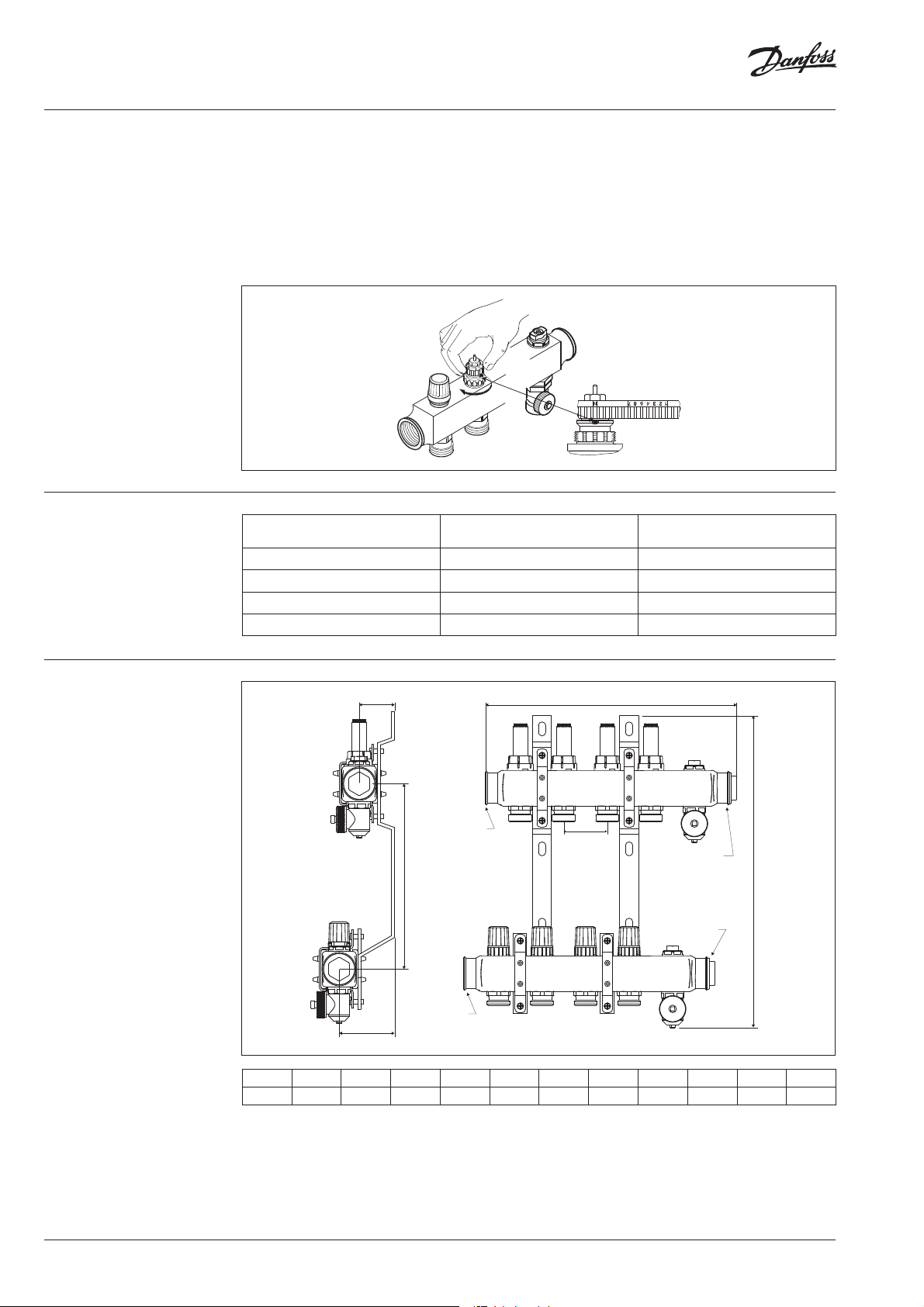

Технічний опис Розподільчий колектор для системи підлогового опалення SSM
Попередня настройка
вбудованих клапанів
Технічні характеристики
Діаграми пропускної здатності показують залежність витрати теплоносія від перепаду тиску
і значення попередньої настройки вбудованих
клапанів. Зверніть увагу, що пропускна здатність
колекторів з ротаметрами дещо менша, ніж колекторів без ротаметрів.
Необхідне значення попередньої настройки пропускної здатності виставляють легко і точно без
використання спеціальних інструментів:
- зніміть захисний ковпачок;
- поверніть кільце червоного кольору з нанесеною на нього шкалою настройки до суміщення
розрахункового значення з установочною позначкою на клапані (заводська настройка – «N»).
Подавальний колектор
з ротаметрами
Максимальний перепад тиску 0,6 бар 0,6 бар
Максимальний робочий тиск 6 бар 10 бар
Пробний тиск 10 бар 16 бар
Максимальна робоча температура 90 °С 90 °С
Подавальний колектор
без ротаметрів
Розміри
41
G1 ISO228/1
213
G1 ISO228/1
64
Тип 2+2 3+3 4+4 4+4 6+6 7+7 8+8 9+9 10+10 11+11 12+12
L1 (мм) 190 240 290 290 390 440 490 540 590 640 690
L1
50
G1 ISO228/1
359
G1 ISO228/1
6
| AI195986472412uk-UA0501
© Danfoss | 2021.04
Технічний опис
Термоелектричні приводи TWA-A і TWA-K
Область застосування
Система
TWA-K
TWA-A
Термоелектричні приводи серії TWA застосовують спільно з електронними кімнатними термостатами для регулювання витрати теплоносія в
системах підлогового або радіаторного опалення.
Термоелектричні приводи можуть бути встановлені на різні типи клапанів:
- приводи TWA-А встановлюють на клапани серії
RA і вентильні вставки розподільчих колекторів
для під логового опалення компанії Danfoss.
- приводи TWA-К встановлюють на клапани і вентильні вставки виробництва компаній Heimeier,
MNG, Oventrop з різзю М30 Х 1,5.
Приводи серії TWA випускають в двох версіях:
з напругою живлення 24 В змінного/постійного
струму і 230 В змінного струму. Обидві версії приводів можуть бути як нормально відкритими (NO),
так і нормально закритими (NC) (положення клапана за відсутності напруги на приводі).
Приводи мають індикатор положення. За ним
можна візуально визначити, у відкритому чи закритому положенні знаходиться клапан у поточний момент.
Коди для оформлення
замовлень
© Danfoss | 2021.04
Привод
TWA-A RA 24 В змінного струму /постійного струму NC 088H3110
TWA-A RA 24 В змінного струму / постійного струму NO 088H3111
TWA-A RA 230 В змінного струму NC 088H3112
TWA-A RA 230 В змінного струму NO 088H3113
TWA-K М30 × 1,5
TWA-K М30 × 1,5
TWA-K М30 × 1,5
TWA-K М30 ×
1)
Для встановлення на клапани з різзю М30 × 1,5 виробництва компаній Heimeier, MNG і Oventrop.
З’єднання
(привод/клапан)
1)
1)
1)
1)
1,5
Напруга живлення
24 В змінного струму / постійного струму NС 088H3140
24 В змінного струму / постійного струму NО 088H3141
230 В змінного струму NС 088H3142
230 В змінного струму NO 088H3143
Положення клапана
за відсутності напруги
Код №
AI195986472412uk-UA0501 |
7
Технічний опис Термоелектричні приводи TWA-A і TWA-K
Технічні характеристики
Електричні з’єднання
і монтаж
Напруга живлення 24 В (Клас ll (SELV)) і 230 В (3 А плавкий запобіжник)
Максимальний пусковий струм 24 В : 350 мА / 230 В : 250 мА
Частота 50 – 60 Гц
Середнє споживання електроенергії 2 Вт
Час повного ходу ~ 3 хв.
Температура навколишнього середовища 0 – 60 °C
Корпус IP 41
Довжина кабелю 1200 мм
Розміри
Примітка: Всі нормально закриті (NC) приводи
мають фіксатор, який утримує вбудовану пружину у стисненому положенні, що значно спрощує
монтаж привода. Після встановлення фіксатор
видаляють, і пружина привода переміщає шток
клапана вниз.
TWA-A
Примітка. Термоелектричні приводи TWA-К
призначені для монтажу на клапани і вентильні
вставки з різзю М30 x 1,5 виробництва компаній
Heimeier, MNG, Oventrop. Перед встановленням
привода на клапани інших виробників необхідно
переконатись, що їх розміри відповідають розмірам, зазначеним на кресленні.
Варіант NC
TWA-K
8
| AI195986472412uk-UA0501
© Danfoss | 2021.04
