Bevezetés

Előnyök

Professzionális és nemzetközi ese­mények lebonyolítására alkalmas
stadionok és sportpályák játékfelü­letének minőségével kapcsolatban
nagyon magasak az elvárások. A
rossz időjárási viszonyok (pl. hava­zás, jégképződés stb.) miatt a játék
nehezebbé válik, illetve előfordul­hat, hogy a mérkőzést törölni kell.

Új stadionok, futballpályák építésekor
ma már követelmény, hogy a pálya já­tékfelülete fűtött legyen, ahogyan az
MLSZ Infrastruktúra szabályzatában
is szerepel: „A játéktér alá olyan fűtési
rendszert kell építeni, amely biztosítja
hogy a pálya mérkőzés lebonyolításá­ra alkalmas legyen az UEFA által meg­határozott egész szezon valamennyi
játéknapján.”

A DEVI többféle fűtőkábelt/fűtő­szőnyeget, illetve termosztátot kínál
futballpályák, golfpályák, egyéb
szabadtéri felületek fűtésére. A fűtés
mind műfüves, mind természetes
fűvel rendelkező pályák esetében
használható.

• Fagymentes játéktér – a pá­lya az őszi szezonban tovább
használható.

• A téli szünet után a pálya
felmelegíthető – a pálya

állapota gyorsabban javul, így
hamarabb kezdődhet a tavaszi
szezon.

• Csökkenthető anyagi
veszteségek – amely abból

adódik, hogy a mérkőzést
a rossz időjárás miatt el kell
halasztani.

• Nagyobb biztonság – a jó
állapotú talaj csökkenti a
sérülésveszélyt.

• Megnövelt használat –
intenzív használat után segíti
a természetes fű regeneráló­dását.

• Nemzetközi szabvány – a
DEVI elektromos fűtőrend­szerei megfelelnek a FIFA, az
UEFA és az MLSZ előírásainak
és ajánlásainak.

• Megfizethető megoldás - a
beruházási költsége mintegy
50%-kal alacsonyabb a vizes
rendszerekénél.

• Gyors kivitelezés - 4 (vagy
kevesebb) hét alatt újra lehet
mérkőzést rendezni, így
nem szükséges hosszú időre
bezárni a stadiont.

• Karbantartást nem igényel

– míg a fagyállóval feltöltött
rendszerekben a folyadékot
2 év múlva cserélni kell (a
pálya méretétől függően ez
akár 8000 liter is lehet), az
elektromos rendszereknél
nincsenek karbantartási
munkák.

• Megbízható rendszer – 20
év garancia a természetes
gyep alá épített DEVI fűtő­kábelekre, és 5 év garancia
a műfűvel borított pálya alá
beépített DEVI fűtőszőnye­gekre.

A rendszer tervezése

A fűtésrendszer tervezésekor figye­lembe veendő tényezők:

• A pálya típusa – mesterséges fű
vagy természetes fű.

• A projekt típusa – új építés vagy
felújítás.

• Elektromos tápellátás – új be­táplálás vagy a stadion meglévő
infrastruktúrájának használata (pl.
a világítás transzformátorai).

• Szükséges teljesítmény – a fűtésre
használható maximális teljesít­mény (kW) és a négyzetméterre
számított teljesítmény (W/m²).

• Működési körülmények – időjárási
feltételek és kedvezményes tarifa
megléte.

• Vízelvezetés – vízelvezetés
szükséges a fűtéshez, mivel az
alacsonyabb víztartalom kevesebb
fűtést jelent.

• A pálya mérete – a füves területek
maximális mérete.

• A pálya adottságai – árnyékban
lévő részek, illetve a szükséges
zónák száma.

• A beruházás ütemezése – a besze­relésre rendelkezésre álló idő.

• Tesztelés – különösen a műfüves
pályák esetében fontos.

A természetes gyepszőnyeggel borí­tott pályák esetében a teljesítmény
80-100 W/m², a földrajzi elhelyez­kedés függvényében maximum
120 W/m² építhető be.

2 Alkalmazás ismertető · Sportpályák fűtése · VALUH147 · ©DEVI

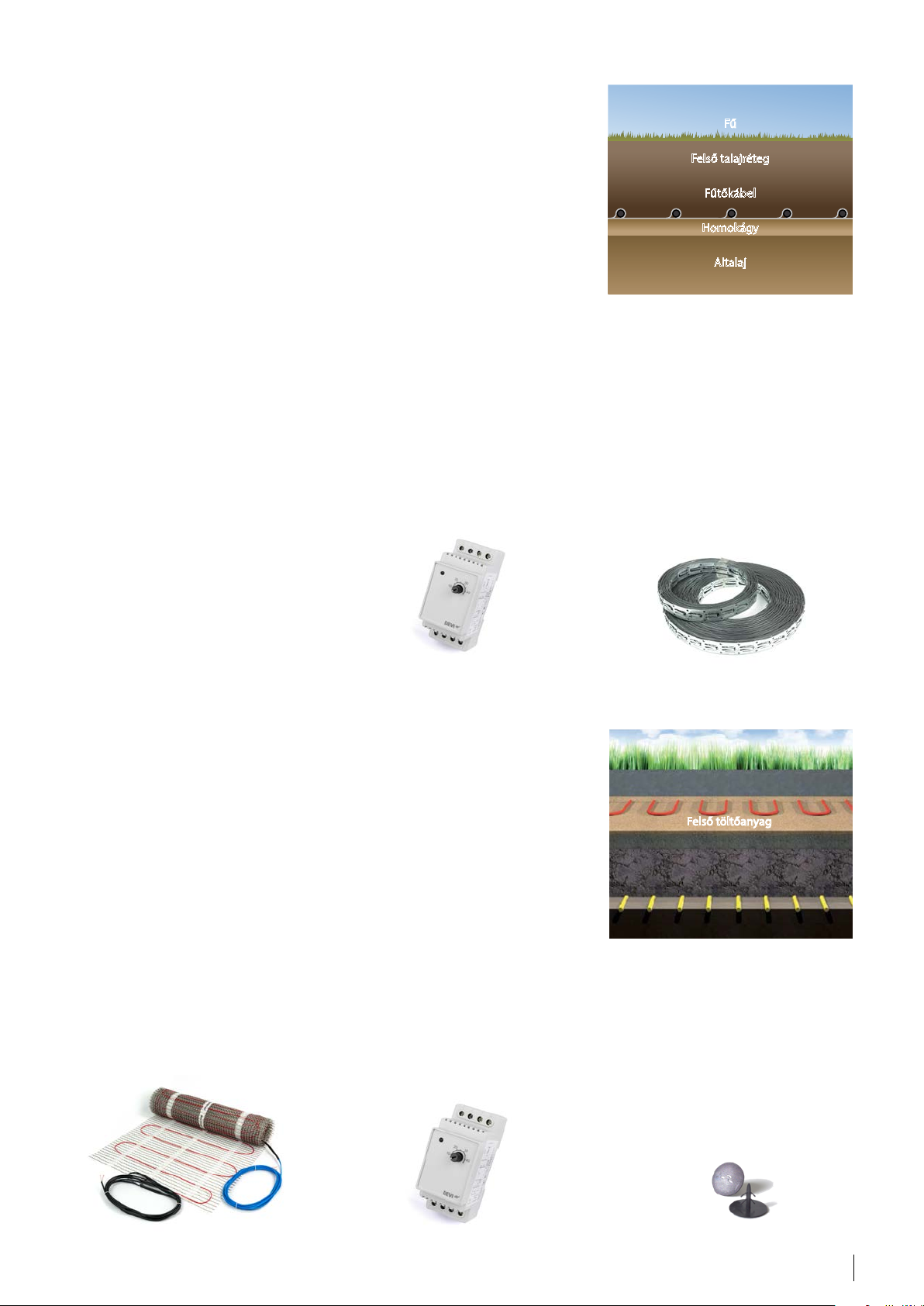

1.1 Természetes fű

A fűtőelemeket közvetlenül a felső
talajréteg alá kell beépíteni a hő­mérséklet-érzékelőkkel együtt. A
termosztát végzi a fűtőelemek kap­csolását a beállított hőmérsékletnek

10...18°C között kell lennie (minden
esetben konzultálni kell a sportpályá­ért felelős kertészmérnökkel).

A gyökérzet körül lévő talajréteg
megfűtése elősegíti a fű növekedését,
és éves szinten 3-4 hónappal hosz­szabbíthatja meg a pálya használha­tósági idejét. A fűtés hatására a pálya
tavasszal a szokásoshoz képest akár 2
hónappal hamarabb használható.

Termékek:

Fűtőelemek:

• DEVIsport™;

• Egyeres DEVIbasic™ 20S 230 V,
DEVIbasic™ 400 V kábeldobon;

• Kéteres DEVIsnow™ 20T.

Ősszel, a földrajzi elhelyezkedéstől
függetlenül a talaj fűtésével a játék­szezon meghosszabbítható egészen
addig, amíg a fű növekedése meg
nem áll.

A DEVI fűtőkábelek a fű telepítésekor
és a gyep megújításakor is beépíthe­tők. Az utóbbi esetben a fűtőkábelek
közvetlenül a talajba fektethetők. A
befüvesített területet ki kell egyenlí­teni, és megfelelő vízelvezetést kell
biztosítani.

Termosztát:

• DEVIreg™ 330 (5 ... 45°C);

Fű

Felső talajréteg

Fűtőkábel

Homokágy

Altalaj

Rögzítés:

• DEVifast™ fém szalag
(25 m-es tekercs)

1.2 Mesterséges fű

A műfű napjainkra bevett alternatívá­ja a természetes gyepburkolatoknak.
A műfüves pályát egész évben, az
időjárástól függetlenül lehet használ­ni. Mindazonáltal hideg időszakban a
talaj megfagy, ami azt eredményez­heti, hogy a nem megfelelő állapot­ban használt burkolatnak lecsökken a
várható élettartama.

Termékek:

Fűtőelemek:

• DEVIheat™ 90S, fűtőszőnyeg.

Mivel minden egyes feladat különbö­zik, műfüves pályák esetében nagyon
fontos, hogy mind a DEVI szakembe­rei, mind a műfű szállítója/kivitelezője
folyamatosan konzultáljanak, hiszen
pl. nem minden rétegrenddel/anyag­gal használható az elektromos fűtés.

A pálya elfagyását megakadályo­zandó, rétegrendtől függően a
fűtőkábeleket a műfű alá, megfelelő
töltőanyagba kell beépíteni.

Termosztát:

• DEVIreg™ 330 (5 ... 45°C).

Műfű

Felső töltőanyag

Alsó töltőanyag

Rugalmas réteg

(shockpad)

Rögzítés:

• Rögzítőtüske a DEVIheat™ 90S
fűtőszőnyeg talajra rögzítéséhez
(100 db/csomag).
