Danfoss SCA-X, CHV-X Data sheet [pt]

Ficha técnica

Válvula de retenção e bloqueio, SCA-X
Válvula de retenção, CHV-X

AS SCA-X são válvulas de retenção com uma função
de válvula de corte incorporada. As válvulas SCA-X
estão disponíveis em versões angulares.

AS CHV-X são válvulas de retenção simples. As
CHV-X estão disponíveis em versões angulares e
retas.

As válvulas são projetadas para abrirem a pressões
diferenciais muito baixas, permitem condições
fluxo favoráveis e são fáceis de desmontar para
inspeção e serviço.

As SCA-X estão equipadas com tampas ventiladas e
possuem contra vedação interna, o que permite a
substituição do anel do fuso ainda com a válvula
pressão.

As portas em V cortadas a laser fornecem uma
excelente característica de abertura (SCA-X/CHV-X
50-125).

O cone da válvula possui uma flexibilidade
incorporada para assegurar um fechamento justo
preciso em direção ao assento da válvula.

Um efeito de amortecimento bem equilibrado entre
o pistão e os cilindros fornece a proteção ideal
contra pulsações durante cargas baixas.

de

sob

e

Características

• Aplicável a HCFC, HFC, R717 (Amônia), R744
(CO2), Propano, Butano, Isobutano e Etano.
Aplicações de Bomba de Calor R717 e
Propileno com O-ring substituído.

• O corpo é angular, SVL padrão, que permite
inserções a partir da plataforma SVL a ser
instalada.

• Projetada para abrir a uma pressão diferencial
muito baixa de 0,04 bar /0,58 psig.

• Projetada com uma câmera de amortecimento
incorporada evitando a trepidação da válvula em
caso de baixa velocidade e/ou baixa densidade
do refrigerante.

• Cada válvula possui tamanho, tipo e faixa de
desempenho marcados com clareza.
Anel ID adicional a ser instalado ao preparar a
aplicação de Bomba de Calor de Amônia
ou Propileno.

• Fácil desmontagem para inspeção e serviço.

• A contra vedação interna permite a substituição
do anel do fuso enquanto a válvula está ativa,
isto é, sob pressão.

outras

• Características ideais de fluxo, assegurando
uma abertura rápida para a posição de
abertura completa.

• Proteção contra pulsação fornecida pelo
dispositivo de amortecimento incorporado.

• Corpo e tampa em aço de baixa temperatura
de acordo com as exigências da Diretriz para
Equipamentos de Pressão (PED) e de outras
autoridades internacionais de classificação.

• Equipada com parafusos de aço inoxidável.

• Pressão máx. de trabalho:
52 bar g / 754 psi g

• Faixa de temperatura:

-60 – 150 °C / -76 – 302 °F

• Classificação: DNV, CRN, BV, EAC etc.
Para obter uma lista atualizada de certificações
dos produtos, entre em contato com a Danfoss
do Brasil Ind. e Com. Ltda.

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 1

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

SCA-X

Danfoss

M148G0005_1

Projeto

Conexões

Disponível com as seguintes conexões:

• Solda de topo DIN (EN 10220)
DN 15 - 125 (½ - 5 pol.)

• Solda de topo ANSI (B 36.10 Tabela 80),
DN 15 - 40 (½ - 1½ pol.)

• Solda de topo ANSI (B 36.10 tabela 40),
DN 50 - 125 (2 - 5 pol.)

• Solda de topo GOST, (8734-75 + 8732-78)
DN 15 - 125 (½ - 5 pol.)

• Solda de encaixe ANSI (B 16.11),
DN 50 (2 pol.)

Corpo

O corpo é feito com aço especial resistente ao frio.

Cone da válvula

Cone da válvula com batente metálico incorporado
evita danos ao anel de teflon em caso de aperto
excessivo.

Câmara de amortecimento

A câmara é preenchida com refrigerantes (gás ou
líquido), o que fornece um efeito de amortecimento
quando a válvula abre e fecha.

Fuso (SCA-X)

Feito em aço inoxidável polido, ideal para a vedação
por anel.

Prensa gaxeta (SCA-X)

A prensa gaxeta de "faixa de temperatura completa"
padrão para toda a plataforma SVL.

Assegura um aperto perfeito em toda a faixa de
temperatura:

-60 – 150 °C / -76 – 302 °F.

Diretriz para equipamentos de pressão (PED)

As válvulas SCA-X/CHV-X são aprovadas segundo o
padrão europeu especificado na Diretriz para
equipamentos de pressão e possuem a marca CE.

Para mais detalhes/restrições - veja as instruções do
produto.

Instalação

A válvula precisa ser montada verticalmente com o
cone para baixo.

A válvula é projetada para resistir a uma pressão
interna muito alta. Entretanto o sistema de tubulação
em geral deve ser desenhado para evitar armadilhas e
reduzir o risco de pressão hidráulica causada pela
expansão térmica.

Para mais informações consulte as instruções de
instalação para SCA-X/CHV-X.

Se um óleo frio de refrigeração com alta viscosidade
entra e se instala na câmara de amortecimento,
podem surgir problemas na válvula de retenção.

­Consequentemente, pode ser necessário modificar a

válvula para líquidos mais viscosos aumentando o
orifício da câmara de amortecimento.

é

Exemplo de anel de identificação, CHV-X

Aplicação

Válvulas SCA-X/CHV-X

Diâmetro
nominal

Classificado por Grupo de fluidos I

Categoria Artigo 3, parágrafo 3 II III

DN = < 25 mm (1 pol.) DN32-80 mm (1¼ - 3 pol.) DN100 - 125 mm (4 - 5 pol.)

A figura 3 mostra a válvula de retenção e bloqueio
SCA-X na linha de descarga de uma unidade de
compressor de parafuso. A válvula SCA-X na linha de
descarga evita a "condensação ao reverso" no
separador de óleo assim como a equalização pelo
compressor.

Comparada à configuração de uma válvula de corte e
de bloqueio normal, a solução combinada da válvula
de bloqueio e retenção, como exibida, é mais fácil de
instalar e possui uma resistência de fluxo mais baixa.

A instalação da SCA-X/CHV-X na linha do
economizador não é recomendada.

Compressor

Para instalação horizontal do módulo de função,
entre em contato com a Danfoss.

Separador

de óleo

Resfriador de óleo

Fig. 3

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 2

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

,

,

,, ,

Dados técnicos

• Refrigerantes:
Aplicável a HCFC, HFC, R717 (Amônia), R744
(CO2), Propano, Butano, Isobutano e Etano.
Aplicações de Bomba de Calor R717 e
Propileno com O-ring substituído.

Cálculo e seleção Introdução

Ao dimensionar SCA-X/CHV-X, é importante
selecionar uma válvula de se adeque perfeitamente
a todas as condições de operação. Portanto, é
necessário considerar as condições de trabalho
nominais e de carga parcial.

Exemplo

Unidades-SI

Condições de trabalho assumidas:
Fluxo máximo = 1000 m3/h
Densidade ρ = 3,0 kg/m
Carga parcial mínima = 33%

Expressões utilizadas:
Velocidade recomendada - C
Velocidade mínima recomendada - C
Velocidade máxima- C
Velocidade de carga parcial - C

Sabemos que a densidade é ρ ≈ 3,0 kg/m3,
consequentemente C
ser encontradas na figura abaixo (válvula padrão).

3

[m/s]

rec

[m/s]

max

part

assim como C

rec

[m/s]

min, rec

min, rec

[m/s]

podem

• Faixa de temperatura

-60 – 150 °C / -76 – 302 °F.

• Pressão máx. de trabalho
52 bar g / 754 psig.

A válvula SCA-X/CHV-X pode ser calculada de duas
maneiras.
– Usando as tabelas abaixo.
– Utilizando o Coolselector®2

Unidades-EUA

Condições de trabalho assumidas:
Fluxo máximo = 1160 gpm
Densidade ρ = 0,187 lb/pés

3

Carga parcial mínima = 33%

Expressões utilizadas:
Velocidade recomendada - C
Velocidade mínima recomendada - C
Velocidade máxima - C
Velocidade de carga parcial - C

rec

[pés/min]

max

[pés/min]

min, rec

[pés/min]

part

[pés/min]

Sabemos que a densidade é ρ ≈ 0,187 lb/pés3,
consequentemente C
ser encontradas na figura abaixo (válvula padrão).

assim como C

rec

min, rec

podem

C

≈14 m/s

rec

C

≈ 3 m/s

min, rec

C

= 14 m/s

rec

C

= 2756 pés/min

rec

C

= 3 m/s

min, rec

C

= 591 pés/min

min, rec

Fig. 1

Velocidade

m/s
[pés/min]

Não
recomendada

C

≈ 2756 pés/min

rec

C

≈ 591 pés/min

min, rec

Velocidade
recomendada

ρ = 3,0 kg/m
ρ = 0,187 lb/pés

3

3

Densidade

kg/m

3

[lb/pés3]

© Danfoss | DCS (MWA) | 2018.11

Exemplo de seleção continua na página seguinte

AI250986497520pt-001001 | 3

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Cálculo e seleção

(continuação)

Sabendo que = 1000 m3/h (1160 gpm) fig. 2 dá as seguintes escolhas:

Para SCA-X/CHV-X em tamanho DN 100 a velocidade máxima C
Para SCA-X/CHV-X em tamanho DN 125 a velocidade máxima C

Como conclusão, SCA-X no tamanho DN 125 é a
selecionada porque C
se aproxima ao máximo da velocidade recomendada
C

≈ 14 m/s (2756 pés/min) e ao mesmo tempo as

rec

condições de carga parcial preenchem as exigências,

≈ 20 m/s (3900 pés/min)

max

Se a válvula em questão (por exemplo sob as
condições de carga parcial) fornece uma velocidade
menor que C
e se tornar ruidosa. Como resultado, a válvula pode
se desgastar prematuramente.

≈ 31 m/s (6100 pés/min)

max

≈ 20 m/s (3900 pés/min)

max

min, rec

como descrito:

Sabemos que C
a carga parcial é 33%. Segue-se que
(1290 pés/min). Assim, C
e o modelo selecionado SCA-X DN125 é a escolha

≈ 20 m/s (3900 pés/min) e que

max

(6,5 m/s) > C

part

C

part

min, rec

≈ 6.5 m/s

(3,0 m/s)

perfeita.

DN 15 - 40

m/s
[pés/min]

15

20

V-X

/CHV-X

X

-

-X/CH

CA

S

SCA

-X/CHV-X 25

A

SC

SCA-X/CHV-X 32

CA-X/CHV-X 40

S

a válvula pode começar a trepidar

Danfoss

M148G0003_1

SCA-X/CHV-X 100

SCA-X/CHV-X 125

Fig. 2

,,,,,,,, ,, ,, ,,

,

DN 50 - 125

m/s
[pés/min]

[m/s]

0

5

X 65

-X

V

V-

H

H

X/C

-

-X/C

A

CA

C

SCA-X/CHV-X 80

S

S

SCA-X/CHV-X 100

SCA-X

125

/CHV-X

= 1000 m3/h
= 1160 gpm

m3/h

[gpm]

Danfoss

M148G0004_1

m3/h

[gpm]

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 4

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Danfoss

M148G0009_1

1

2

3

5

14

13

12

6

15

17

8

9

4
3

12

13

7

14

5

1

16

15

2

6

11

10

Danfoss

M148G0008_1

Danfoss

148G237_02-2017

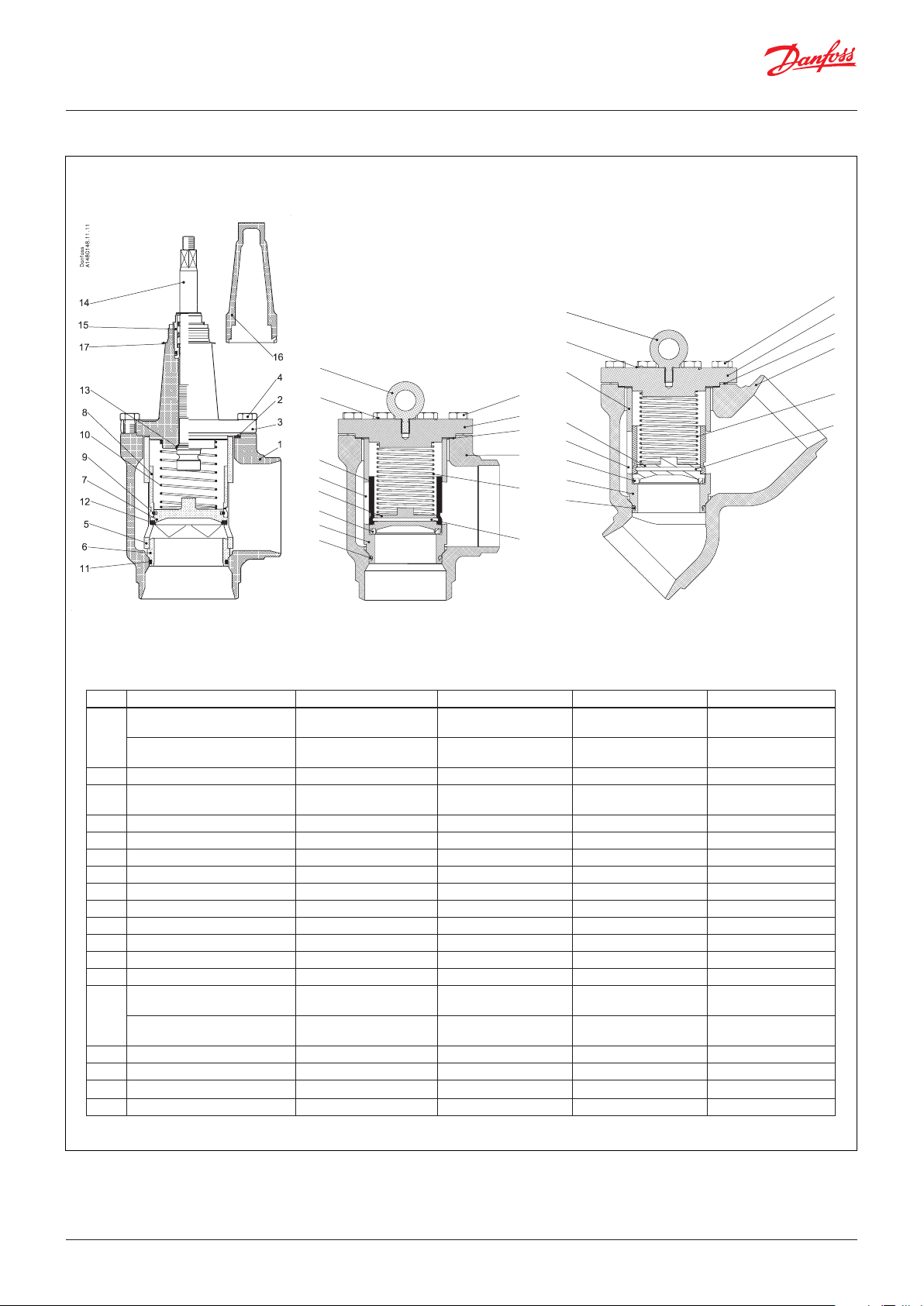

Especificação do material

12

2

3

13

14

5

6

1

SCA-X 15 - 40

No. Peça Material DIN/EN ISO ASTM

1 Corpo Aço P285QH

2 Tampa, Flange Aço P275NL1

3 Tampa, Inserção Aço

4 Fuso Aço inoxidável X 10CrNiS18-9 Tipo 17, 17440 AISI 303, 683/13

5 Cone Aço

6

7 Extensão do fuso Aço

8 Prensa gaxeta

9 Arruela da gaxeta Alumínio

10 Vedação com carga de mola Teflon (PTFE)

11 Anel de vedação Cloropreno (Neoprene)

12 Parafusos Aço inoxidável A2-70 A2-70 Tipo 308

13 Junta Fibra, sem amianto

14 Mola Aço

15 Anel de identificação Aço inoxidável

16 Junta da tampa de vedação Nylon

17 Tampa da vedação do fuso Alumínio

Anel de vedação Cloropreno (Neoprene)

Anéis de vedação

Teflon (PTFE)

Aço
Cloropreno (Neoprene)

CHV-X 15 - 40

EN10222-4

EN10028-3

CHV-X 15 - 40

LF2A350

15

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 5

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Danf

148G243_01-2018

17

12

11

10

18

Danf

148G244_01-2018

17

12

11

4

10

18

Especificação do material

8

4

3

7

2

5

8

5
7

6

1

6

9

3

2
1

9

oss A/S

oss A/S

SCA-X 50 - 125 CHV-X 50 - 125 CHV-X 50 - 125

No. Peça Material DIN/EN ISO ASTM

1 Corpo DN 50-65 Aço P285 QH

EN 10222-4

Corpo DN 80-125 Aço G20Mn5 QT

SEW 685

2 Junta Fibra, sem amianto

SCA-X: Tampa da válvula

3

CHV-X: Tampa da extremidade

Aço

P285 QH
EN 10222-4

4 Parafusos Aço inoxidável A2-70 A2-70 A-276

5 Tubo Aço

6 Assento Aço

7 Placa da válvula Aço

8 Luva guia Aço

9 Anel de mola Aço

10 Mola Aço

11 Anel de vedação Cloropreno (Neoprene)

12 Anel de teflon Teflon (PTFE)

13 Vedação traseira macia Teflon (PTFE)

14 Fuso DN 50-65 Aço inoxidável X8CrNiS18-9

Fuso DN 80-125 Aço inoxidável X5CrNi1810

15 Prensa gaxeta Aço 9Mn28, 1651 Tipo 2, R 683/9 1213, SAE J403

16 Junta e tampa do anel do fuso Alumínio

17 Etiqueta de identificação Aço inoxidável

18 Olhal DIN 580 Aço

17440

17440

Tipo 17
R 683/13

Tipo 11
683/13

LF2A350

LCC, A352

LF2A350

AISI 303

AISI 304
A-276

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 6

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Conexões

DIN

ANSI

GOST

Tamanho

Tamanho

mm

pol.ODmmTmmODpol.Tpol.

k

v

Angular

m3/h

C

v

Angular

galEUAl/min

K

Reta

m3/h

v

Solda de topo DIN (EN 10220)

15 ½ 21,3 2,3 0,839 0,091 8 9,3 4 4,6
20 ¾ 26,9 2,3 1,059 0,091 10 11,6 7 8,1

25 1 33,7 2,6 1,327 0,102 24 27,8 16 18,6
32 1¼ 42,4 2,6 1,669 0,102 30 34,8 21 24,4
40 1½ 48,3 2,6 1,902 0,102 30 34,8 21 24,4

50 2 60,3 2,9 2,37 0,11 45 53 28 34
65 2½ 76,1 2,9 3,00 0,11 72 85 41 48

80 3 88,9 3,2 3,50 0,13 103 129 81 94
100 4 114,3 3,6 4,50 0,14 196 232 157 182
125 5 139,7 4,0 5,50 0,16 301 356 250 290

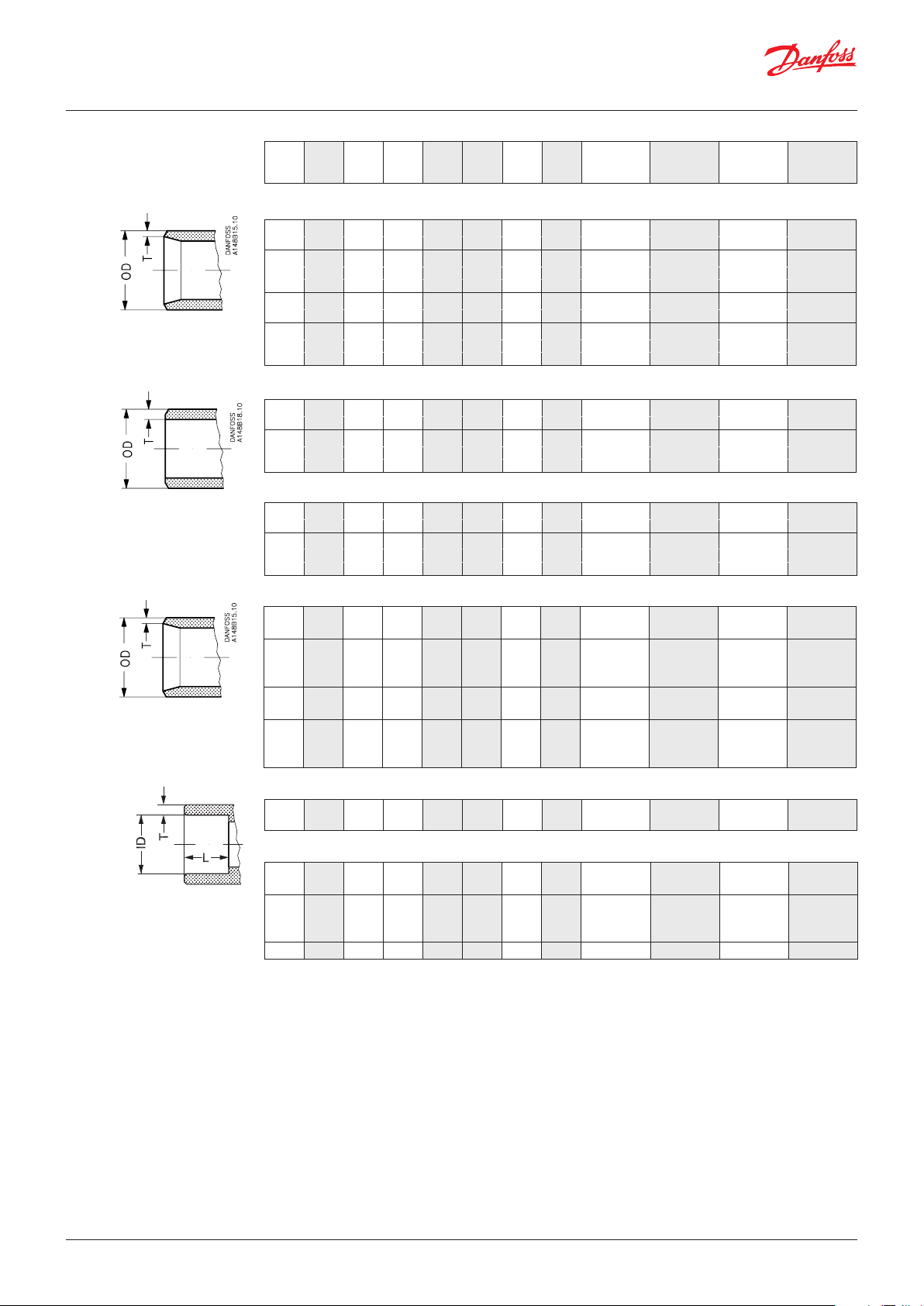

Solda de topo ANSI (B 36.10 Tabela 80)

15 ½ 21,3 3,7 0,839 0,146 8 9,3 4 4,6

20 ¾ 26,9 4,0 1,059 0,158 10 11,6 7 8,1

25 1 33,7 4,6 1,327 0,181 24 27,8 16 18,6

32 1¼ 42,4 4,9 1,669 0,193 30 34,8 21 24,4

40 1½ 48,3 5,1

1,902

0,201 30 34,8 21 24,4

Solda de topo ANSI (B 36.10 Tabela 40)

50 2 60,3 3,9 2,37 0,15 45 53 28 34

65 2½ 73,0 5,2 2,87 0,20 72 85 41 48

80 3 88,9 5,5 3,50 0,22 103 129 81 94
100 4 114,3 6,0 4,50 0,24 196 232 157 182
125 5 141,3 6,6 5,56 0,26 301 356 250 290

Solda de topo GOST (8734-75 + 8732-78)

½

15

20

25

32

40

50

65

80

100
125

¾

1
1¼
1½

22½57

3

4

5

18
2522,5

32
38
45

76,1

88,9
108
133

3
3
3

3,5
2,9

3,2

4
4

0,709

0,079

0,984

0,098

1,260

0,118

1,496

0,118

1,772

0,118

2,24430,138

0,11

3,50

0,13

4,252

0,157

5,236

0,157

10

24
30
30

45
72

103
196
301

8

9,3

11,6

28,8
49,4
52,4

53
85

129
232
356

4
7

16
21
21

28
41

81
157
250

C

v

Reta

galEUAl/min

4,6
8,1

18,6
24,4
24,4

34
48

94
182
290

SOC

Tamanho

Tamanho

mm

pol.IDmmTmmIDpol.Tpol.LmmLpol.

Solda de encaixe ANSI (B 16.11)

½

15
20

25
32
40

50 2 61,2 6,2 2,41 0,24 16 0,63

¾

1
1¼
1½

21,8
27,264,6

33,9

7,2

42,7

6,1

48,8

6,6

0,858
1,071

1,335
1,743
1,921

0,235
0,1811013

0,284
0,240
0,260

13
13
13

0,39
0,51

0,51
0,51
0,51

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 7

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

DA

148G238_02-201

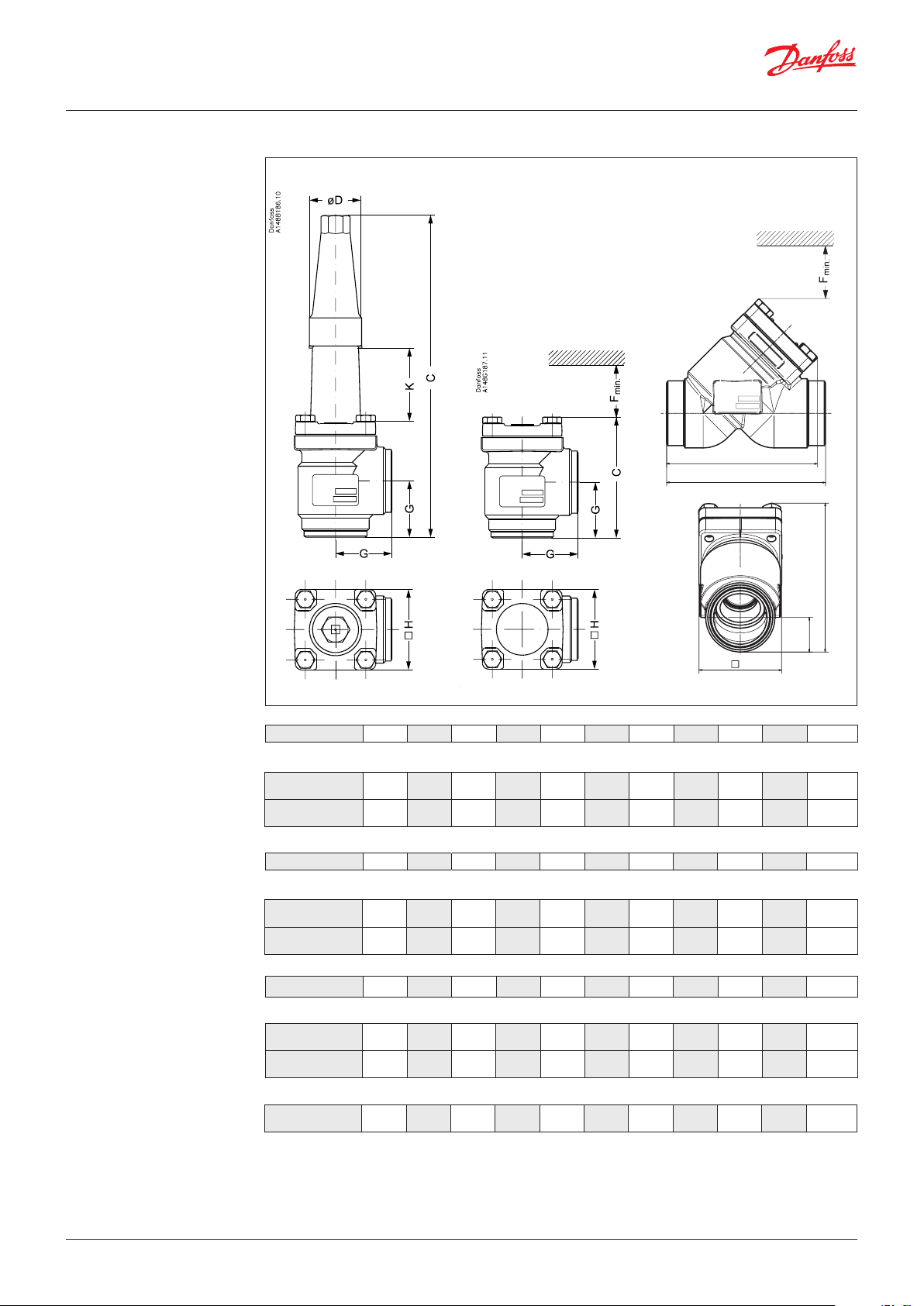

Dimensões e pesos

SCA-X /CHV-X 15 - 40 (½- 1½ in.)

SCA-X 15 - 40

CHV-X 15 - 40

G
B

C

E

H

7

NFOSS

Os pesos especificados são apenas
valores aproximados.

Tamanho da válvula C G ∅D F

SCA-X 15 - 40

SCA-X 15 (½ in,)

SCA-X 20 (¾ in,)

SCA-X 25 (1 in,)

SCA-X 32 (1¼ in,)

SCA-X 40 (1½ in,)

mm 212 45 38 60 60 1,6 kg
in, 8,35 1,77 1,50 2,36 2,36

mm 212 45 38 60 60 1,6 kg
in, 8,35 1,77 1,50 2,36 2,36

mm 295 55 50 85 70 3,2 kg
in, 11,61 2,17 1,97 3,35 2,76

mm 295 55 50 85 70 3,2 kg
in, 11,61 2,17 1,97 3,35 2,76

mm 295 55 50 85 70 3,2 kg
in, 11,61 2,17 1,97 3,35 2,76

CHV-X 15 - 40 Angular

CHV-X 15 (½ in.)

CHV-X 20 (¾ in.)

CHV-X 25 (1 in.)

CHV-X 32 (1¼ in.)

CHV-X 40 (1½ in.)

Tamanho da válvula C B E G F

mm 103
in.

mm 103 45 60 60 1,2 kg
in. 4,06 1,77 2,36 2,36

mm 143 55 85 70 2,3 kg
in. 5,63 2,17 3,35 2,76

mm 143 55 85 70 2,3 kg
in. 5,63 2,17 3,35 2,76

mm 143 55 85 70 2,3 kg
in. 5,63 2,17 3,35 2,76

4,06

45

1,77

CHV-X 15 - 40 Reta

CHV-X 15 (½ in.)

CHV-X 20 (¾ in.)

CHV-X 25 (1 in.)

CHV-X 32 (1¼ in.)

CHV-X 40 (1½ in.)

mm 99 114 19 120 60 60 1,3kg
in. 3,90 4,49 0,75 4,72 2,36 2,36 2,87lb

mm 99 114 19 120 60 60 1,3kg
in. 3,90 4,49 0,75 4,72 2,36 2,36 2,87lb
mm 141 157 26 155 85 70 2,6kg
in. 5,55 6,18 1,02 6,10 3,35 2,76 5,73lb
mm 141 157 26 155 85 70 2,6kg
in. 5,55 6,18 1,02 6,10 3,35 2,76 5,73lb
mm 141 157 26 155 85 70 2,6kg
in. 5,55 6,18 1,02 6,10 3,35 2,76 5,73lb

CHV-X 32-40 Reta, Solda de encaixe

CHV-X 32-40 (1¼ - 1½ in.)

mm 132 156 26 155 85 70 2,8kg
in. 5,20 6,14 1,02 6,10 3,35 2,76 6,11lb

60

2,36

Peso

min

min

H

60

2,36

H

3,53 lb

3,53 lb

7,05 lb

7,05 lb

7,05 lb

1,2 kg

2,65 lb

2,65 lb

5,07 lb

5,07 lb

5,07 lb

Peso

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 8

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Danfoss

148G240_03-2017

Dimensões e pesos

SCA-X/CHV-X 50 - 65 (2 - 2½ in.)

B

G

C

E

H

Tamanho da válvula

K C G ∅D

H

Peso

SCA-X

SCA-X 50 mm 70 315 60 50 77 3,8 kg
SCA-X (2) in. 2,76 12,40 2,36 1,97 3,03 8,40 lb

SCA-X 65 mm 70 335 70 50 90 5,5 kg
SCA-X (2½) in. 2,76 13,19 2,76 1,97 3,54 12,16 lb

Tamanho da válvula

C G F

H

min.

Peso

CHV-X Angular

CHV-X 50 mm 132 60 92 77 3,2 kg
CHV-X (2) in. 5,20 2,36 3,62 3,03 7,10 lb

CHV-X 65 mm 152 70 107 90 4,5 kg
CHV-X (2½) in. 5,98 2,76 4,21 3,54 9,95 lb

Tamanho da válvula

C B E G F

H

min.

Peso

CHV-X Reta

CHV-X 50 mm 139 140 32 148 92 77 3 kg
CHV-X (2) in. 5,47 5,51 1,26 5,83 3,62 3,03 6,72 lb

CHV-X 65 mm 163 164 40 176 107 90 4,3 kg
CHV-X (2½) in. 6,4 6,4 1,6 6,9 4,21 3,54 9,44 lb

CHV-X Reta, Solda de encaixe

CHV-X 50 mm 142 147 37 162 92 77 3,8 kg
CHV-X (2) in. 5,59 5,79 1,46 6,38 3,62 3,03 8,33 lb

Os pesos especificados são apenas valores aproximados.

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 9

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Danfoss

M148G0006_1

Danfoss A/S

ØH

8

Dimensões e pesos SCA-X/CHV-X 80 - 125 (3 - 5 in.)

148G245_01-2018

Danfoss A/S

148G246_01-201

min.

F

29.6

36

min.

F

B

C

G

G

C

E

ØH

Tamanho da válvula

K C G ∅D ∅H Peso

SCA-X

SCA-X 80 mm 76 388 90 58 129 9,7 kg
SCA-X (3) in. 3,00 15,28 3,54 2,28 5,08 21,4 lb

SCA-X 100 mm 90 437 106 58 156 15,3 kg
SCA-X (4) in. 3,54 17,20 4,17 2,28 6,14 33,7 lb

SCA-X 125 mm 90 533 128 74 193 28,1 kg
SCA-X (5) in. 3,54 20,98 5,04 2,91 7,60 61,9 lb

Tamanho da válvula

C G F

min.

∅H Peso

CHV-X Angular

CHV-X 80 mm 218,6 90 103,4 129 8,7 kg
CHV-X (3) in. 8,61 3,54 4,07 5,08 19,23 lb

CHV-X 100 mm 252,6 106 133,4 156 14,3 kg
CHV-X (4) in. 9,94 4,17 5,25 6,14 31,60 lb

CHV-X 125 mm 297,6 128 160,4 193 25,6 kg
CHV-X (5) in. 11,72 5,04 6,31 7,60 56,58 lb

Tamanho da válvula

C B E G F

min.

∅H Peso

CHV-X Reta

CHV-X 80 mm 206 204 48 216 133 129 9,3 kg
CHV-X (3) in. 8,11 8,03 1,89 8,50 5,24 5,08 20,4 lb

CHV-X 100 mm 256 248 62 264 163 156 14,6 kg
CHV-X (4) in. 10,08 9,76 2,44 10,39 6,43 6,14 32,29 lb

CHV-X 125 mm 314 302 74 322 190 193 32,5 kg
CHV-X (5) in. 12,36 11,89 2,91 12,68 7,48 7,60 71,65 lb

Os pesos especificados são apenas valores aproximados.

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 10

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Pedido

Como pedir

A tabela abaixo é usada para identificar a válvula
necessária.

Observe que os códigos de tipo servem somente
para identificar as válvulas, algumas das quais podem
não fazer parte da faixa padrão e produtos.

Tipo da válvula SCA-X

(o tamanho da válvula é medido
no diâmetro de conexão)

Conexões A

Corpo da válvula ANG Fluxo angular

Válvula de retenção e bloqueio

CHV-X

Válvula de retenção

15 DN 15 x x x x
20 DN 20 x x x x
25 DN 25 x x x x
32 DN 32 x x x x
40 DN 40 x x x x
50 DN 50 x x x x
65 DN 65 x x

80 DN 80 x x
100 DN 100 x x x
125 DN 125 x x x

Conexões por solda: ANSI B 31.5 tabela 80 DN 15 - 40 (½ - 1½ pol.)
Conexões por solda: ANSI B 31.5 tabela 40 DN 50 - 125 (2 - 5 pol.)

D

Conexões por solda: EN 10220

G

Conexões por solda: GOST (8734-75 + 8732-78)

SOC

Solda de encaixe ANSI B 16.11

STR Fluxo reto

Importante!

Onde os produtos precisam ser certificados
de acordo com as sociedades de certificação
específicas, as informações relevantes devem ser
incluídas no momento do pedido.

Para mais informações entre em contato com a
Danfoss do Brasil Ind. e Com. Ltda.

A D G SOC

Angular

Solda de topo SCA-X DIN (EN 10220)

Tamanho

mm pol.

15 ½ SCA-X 15 D ANG 148B5208
20 ¾ SCA-X 20 D ANG 148B5308
25 1 SCA-X 25 D ANG 148B5408
32 1¼ SCA-X 32 D ANG 148B5508
40 1½ SCA-X 40 D ANG 148B5608
50 2 SCA-X 50 D ANG 148B5702
65 2½ SCA-X 65 D ANG 148B5803

80 3 SCA-X 80 D ANG 148B5902
100 4 SCA-X 100 D ANG 148B6002
125 5 SCA-X 125 D ANG 148B6102

Tipo

No. do

código

Solda de topo SCA-X ANSI (B 36.10 tabela 80)

Tamanho

mm pol.

15 ½ SCA-X 15 A ANG 148B5209

20 ¾ SCA-X 20 A ANG 148B5309

25 1 SCA-X 25 A ANG 148B5409

32 1¼ SCA-X 32 A ANG 148B5509

40 1½ SCA-X 40 A ANG 148B5609

Tipo

No. do

código

Solda de topo SCA-X ANSI (B 36.10 tabela 40)

Tamanho

mm pol.

50 2 SCA-X 50 A ANG 148B5703

65 2½ SCA-X 65 A ANG 148B5802

80 3 SCA-X 80 A ANG 148B5903
100 4 SCA-X 100 A ANG 148B6004
125 5 SCA-X 125 A ANG 148B6103

Tipo

No. do

código

Angular

Solda de topo CHV-X DIN (EN 10220)

Tamanho

mm pol.

15 ½ CHV-X 15 D ANG 148B5236
20 ¾ CHV-X 20 D ANG 148B5336
25 1 CHV-X 25 D ANG 148B5436
32 1¼ CHV-X 32 D ANG 148B5536
40 1½ CHV-X 40 D ANG 148B5636
50 2 CHV-X 50 D ANG 148B5736
65 2½ CHV-X 65 D ANG 148B5838

80 3 CHV-X 80 D ANG 148B5936
100 4 CHV-X 100 D ANG 148B6036
125 5 CHV-X 125 D ANG 148B6136

Tipo

No. do
código

Solda de topo CHV-X ANSI (B 36.10 tabela 80)

Tamanho

mm pol.

15 ½ CHV-X 15 A ANG 148B5237

20 ¾ CHV-X 20 A ANG 148B5337

25 1 CHV-X 25 A ANG 148B5437

32 1¼ CHV-X 32 A ANG 148B5537

40 1½ CHV-X 40 A ANG 148B5637

Tipo

No. do
código

Solda de topo CHV-X ANSI (B 36.10 tabela 40)

Tamanho

mm pol.

50 2 CHV-X 50 A ANG 148B5737

65 2½ CHV-X 65 A ANG 148B5837

80 3 CHV-X 80 A ANG 148B5937
100 4 CHV-X 100 A ANG 148B6037
125 5 CHV-X 125 A ANG 148B6137

Tipo

No. do
código

ANG = Angular

© Danfoss | DCS (MWA) | 2018.11

Solda de encaixe SCA-X ANSI (B 16.11)

Tamanho

mm pol.

50 2 SCA-X 50 SOC ANG 148B5704

Tipo

No. do

código

Solda de encaixe CHV-X ANSI (B 16.11)

Tamanho

mm pol.

32 1¼ CHV 32 SOC ANG 148B5539

50 2 CHV 50 SOC ANG 148B5740

Tipo

AI250986497520pt-001001 | 11

No. do
código

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Pedido

(continuação)

Reta

Solda de topo CHV-X DIN (EN 10220)

Tamanho

mm pol.

15 ½ CHV-X 15 D STR 148B6581
20 ¾ CHV-X 20 D STR 148B6583
25 1 CHV-X 25 D STR 148B6585
32 1¼ CHV-X 32 D STR 148B6587
40 1½ CHV-X 40 D STR 148B6589
50 2 CHV-X 50 D STR 148B6591
65 2½ CHV-X 65 D STR 148B6593

80 3 CHV-X 80 D STR 148B6595
100 4 CHV-X 100 D STR 148B6597
125 5 CHV-X 125 D STR 148B6599

Tipo

No. do

código

Solda de topo CHV-X ANSI (B 36.10 tabela 80)

Tamanho

mm pol.

15 ½ CHV-X 15 A STR 148B6582

20 ¾ CHV-X 20 A STR 148B6584

25 1 CHV-X 25 A STR 148B6586

32 1¼ CHV-X 32 A STR 148B6588

40 1½ CHV-X 40 A STR 148B6590

Tipo

No. do

código

Solda de topo CHV-X ANSI (B 36.10 tabela 40)

Tamanho

mm pol.

50 2 CHV-X 50 A STR 148B6592

65 2½ CHV-X 65 A STR 148B6594

80 3 CHV-X 80 A STR 148B6596
100 4 CHV-X 100 A STR 148B6598
125 5 CHV-X 125 A STR 148B6600

Tipo

No. do

código

STR = Reta

Solda de encaixe CHV-X ANSI (B 16.11)

Tamanho

mm pol.

15 ½ CHV-X 15 SOC STR 148B6601

20 ¾ CHV-X 20 SOC STR 148B6602

25 1 CHV-X 25 SOC STR 148B6603

32 1¼ CHV-X 32 SOC STR 148B6604

40 1½ CHV-X 40 SOC STR 148B6605

50 2 CHV-X 50 SOC STR 148B6606

Tipo

No. do
código

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 12

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Pedido da SCA-X a partir do programa de peças

Exemplo

(selecione na
tabela 1 e 2)

+ =

Tabela 1

Corpo da válvula

Corpo da válvula, tamanho 25

(1 pol.), soldadura de junção

DIN, adaptador em ângulo,

148B5452

Tabela 1

DN 15-65 mm (½ - 2½ pol.) DN 80-125 mm (3 - 5 pol.)

Peça superior, SCA-X

tamanho 25 (1 pol.)

148B5482

Tabela 2

SVL com conexões
diferentes

Tamanhos [DN] Corpo da válvula SVL

Soldadura de junção-DIN Soldadura de junção -ANSI S oldadura de junção-GOST SOC FPT T

mm pol. ANG STR ANG STR ANG STR ANG STR ANG STR ANG

15 ½ 148B5252 148B5253 148B5254 148B5255 148B5391 148B5392 148B5256 148B5257 148B5258 148B5259

20 ¾ 148B5352 148B5353 148B5354 148B5355 148B5393 148B5394 148B5356 148B5357 148B5358 148B5359

25 1 148B5452 148B5453 148B5454 148B5455 148B5498 148B5499 148B5456 148B5457 148B5458 148B5459

32 1¼ 148B5576 148B5577 148B5578 148B5579 148B5593 148B5594 148B5580 148B5581 148B5582 148B5583

40 1½ 148B5652 148B5653 148B5654 148B5655 148B5681 148B5682 148B5656 148B5657

50 2 148B5741 148B5742 148B5743 148B5744 148B5759 148B5760 148B5745 148B5746

65 2½ 148B5816 148B5817 148B5818 148B5819 148B5816 148B5817

80 3 148B5912 148B5913 148B5914 148B5915 148B5912 148B5913

100 4 148B6014 148B6015 148B6016 148B6017 148B6033 148B6034

125 5 148B6112 148B6113 148B6114 148B6115 148B6133 148B6134

Tabela 2

Peça superior completa

SCA-X 15-50 SCA-X 80-125

SCA-X incluindo vedação
e parafusos

Tamanhos [DN] Peça superior completa

mm pol. S CA-X

15 ½

20 ¾

25 1

40 1½
50 2 148B5735
65 2½ 148B5825

80 3 148B5918
100 4 148B6019
125 5 148B6118

© Danfoss | DCS (MWA) | 2018.11

148B5282

148B548232 1¼

Kit de substituição (substituição do O-ring) para aplicações de
Bomba de Calor de Amônia* R717 e Propileno (incluindo etiqueta ID)

Tamanhos (DN) Kit de O-ring para:

mm pol.

15 ½

20 ¾

25 1

40 1½

50 2 148B6072 148B6079

65 2½ 148B6073 148B6080

80 3 148B6074 148B6081

100 4 148B6075 148B6082

125 5 148B6076 148B6083

* Os kits de substituição para Bomba de Calor de Amônia
R717 são aplicáveis para temperatura de operação
contínua entre +100 e 150 °C (212 e 302 °F)

R717

Bomba de calor

148B6070 148B6077

148B6071 148B607832 1¼

R1270

Propileno

AI250986497520pt-001001 | 13

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

Pedido da CHV-X a partir do programa de peças

Exemplo

(selecione na
tabela 1 e 2)

+ =

Corpo da válvula, tamanho

25 (1 pol.), soldadura de

junção DIN, adaptador em

ângulo, 148B5452

Tabela 1

Peça superior, CHV-X

tamanho 25 (1 pol.)

148B5483

Tabela 2

Tabela 1

Corpo da válvula

DN 15-65 mm (½ - 2½ pol.) DN 80-125 mm (3 - 5 pol.)

SVL com conexões
diferentes

Tamanhos [DN] Corpo da válvula SVL

Soldadura de junção-DIN Soldadura de junção -ANSI S oldadura de junção-GOST SOC FPT T

mm pol. ANG STR ANG STR ANG STR ANG STR ANG STR ANG

15 ½ 148B5252 148B5253 148B5254 148B5255 148B5391 148B5392 148B5256 148B5257 148B5258 148B5259

20 ¾ 148B5352 148B5353 148B5354 148B5355 148B5393 148B5394 148B5356 148B5357 148B5358 148B5359

25 1 148B5452 148B5453 148B5454 148B5455 148B5498 148B5499 148B5456 148B5457 148B5458 148B5459

32 1¼ 148B5576 148B5577 148B5578 148B5579 148B5593 148B5594 148B5580 148B5581 148B5582 148B5583

40 1½ 148B5652 148B5653 148B5654 148B5655 148B5681 148B5682 148B5656 148B5657

50 2 148B5741 148B5742 148B5743 148B5744 148B5759 148B5760 148B5745 148B5746

65 2½ 148B5816 148B5817 148B5818 148B5819 148B5816 148B5817

80 3 148B5912 148B5913 148B5914 148B5915 148B5912 148B5913

100 4 148B6014 148B6015 148B6016 148B6017 148B6033 148B6034

125 5 148B6112 148B6113 148B6114 148B6115 148B6133 148B6134

Tabela 2

Peça superior
completa CHV-X
incluindo vedação e
parafusos

Tamanhos [DN] Peça superior completa

mm pol. CHV-X

15 ½

20 ¾

25 1

40 1½

50 2 148B5747

65 2½ 148B5827

80 3 148B5919

100 4 148B6022

125 5 148B6119

CHV-X 15-50 CHV-X 80-125

148B5283

148B548332 1¼

Kit de substituição (substituição do O-ring) para aplicações de
Bomba de Calor de Amônia* R717 e Propileno (incluindo etiqueta ID)

Tamanhos (DN) Kit de O-ring para:

mm pol.

15 ½

20 ¾

25 1

40 1½

50 2 148B6072 148B6079

65 2½ 148B6073 148B6080

80 3 148B6074 148B6081

100 4 148B6075 148B6082

125 5 148B6076 148B6083

* Os kits de substituição para Bomba de Calor de Amônia
R717 são aplicáveis para temperatura de operação
contínua entre +100 e 150 °C (212 e 302 °F)

R717

Bomba de calor

148B6070 148B6077

148B6071 148B607832 1¼

R1270

Propileno

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 14

Ficha técnica | Válvula de retenção e bloqueio, tipo SCA-X - Válvula de retenção, tipo CHV-X

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 15

© Danfoss | DCS (MWA) | 2018.11

AI250986497520pt-001001 | 16
