Реле давления RT содержит управляемый
давлением однополюсный переключающий
контакт, положение которого зависит от
давления во входном штуцере и уставки по
шкале.
Реле давления типа RT предназначены для
общего применения в промышленных и
судовых холодильных установках.
В серию RT входят также реле перепада
давления, реле давления с регулируемой
зоной нечувствительности и специальные
реле давления с позолоченными
контактами для работы с программируемым
контроллером.
Преимущества• Модификации корпуса с классом
защиты IP66
• Широкий диапазон регулирования
• Большой выбор изделий для работы в
промышленных и судовых установках
• Могут работать как с переменным,
так и с постоянным током
• Заменяемая контактная группа
• Специальные модификации реле для работы
с программируемым контроллером
Лист технических данных | Реле давления и реле перепада давления, RT
Сертификация
RT 1
RT 1A
RT 1AL
RT 5A
RT 6W, RT 6B, RT 6S
RT 6AW, RT 6AB, RT 6AS
RT 30AW, RT 30AB,
RT 30AS
RT 36B, RT 36S
RT 117
RT 117L
RT 200
RT 200L
RT 260A
•
••
• •
• •
•
•
•
• •
•
• •
••
•
•
•
• •
•
• •
• •
•
•
•
••
• •
•
• •
•
•
•
•
• •
•
•
•
•
• •
•
•
•
•
• •
•
•
• •
•
•
••
• •
•
• •
RT 262A
Germanischer Lloyd (GL), Германия
Det Norske Veritas (DNV), Норвегия
Bureau Veritas (BV), Франция
Registro Italiano Navale (RINA), Италия
•
Российский морской регистр судоходства (РМРС)
•
Nippon Kaiji Kyokai (NKK), Япония
Корейский морской регистр (KRS), Южная Корея
Маркирка СE в соответствии с EN 60947-4, -5
Маркирка СE в соответствии с PED 97/23/EC категория
IV, оборудование для безопасности, и EN 12263
Обязательная сертификация Китая(CCC)
Технические
характеристики
Кабельное соединение
Корпус
Температура окружающей средыОт –50 – 70 °С для корпуса реле
Переключатели
Сечение провода: одножильного / скрученного0,2 – 2,5 мм
Сечение провода: гибкого без обжимных колец0,2 – 2,5 мм
Сечение провода: гибкого с обжимными
кольцами
Максимальный момент затяжки1,5 Нм
Номинальное импульсное напряжение4 кВ
Степень загрязнения3
Защита от короткого замыкания: плавкий
предохранитель
Электроизоляция400 В
2 × Pg 13.5
Диаметр кабеля от 6 до 14 мм
Степень защиты корпуса IP66 согласно
EN 60529 / IEC 529 за исключением модификаций реле
с внешним сбросом, которые имеют корпус IP54
См. ниже раздел «Оформление заказа на переключатели».
Лист технических данных | Реле давления и реле перепада давления, RT
Оформление заказа
Для R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D
Для просмотра полного списка применяемых хладагентов, пройдите по ссылке www.products.danfoss.com
и ищите индивидуальные коды, где хладагенты представлены в разделе с техническими характеристиками.
Макс.
рабочее
давление
PS
[бар]
2225
2225
Давление
Низкое
Тип
RT 1
RT 200
Диапазон
регулирования
[бар]
Перепад
давления
∆p
[бар]
Сброс
-0,8 – 50,5 – 1,6Авто2225017-524 566–
-0,8 – 5
0,2 – 6
0,5
Ручн. (Мин.)
0,25 – 1,2Авто
ВысокоеR T 117 10 – 301 – 4Авто4247–017-529 566
1
)
Внешняя резьба BSP, ISO 228-1.
Макс.
испыт.
давление
P
e
[бар]
Кодовый номер
Штуцер
¼ дюйм.
под
развальцовку
017-524666
–
G 3/8 A 1)
–
017-523 766
Предохранительные реле давления для
R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R507A, R717 *)
Для просмотра полного списка применяемых хладагентов, пройдите по ссылке www.products.danfoss.com
и ищите индивидуальные коды, где хладагенты представлены в разделе с техническими характеристиками.
Диапазон
Давление
Тип
регулирования
[бар][бар]
-0,8 – 5
Низкое
RT 1A
-0,8 – 5
-0,8 – 51,3 – 2,4Авто2225–017-500766
Высокое
1
) Внешняя резьба BSP, ISO 228-1.
RT 5A
4 – 171,2 – 4
4 – 17
*) Tолько для RT 1A, RT 5A.
Перепад
давления
∆p
0,5 – 1,6
0,5
Ручн. (Мин.)22
1,3Ручн. (Макс.)
рабочее
Сброс
давление
Авто22
Авто
Макс.
PS
[бар][бар]
2225
2225
Макс.
испыт.
давление
P
e
отрезное
25017-501966
25
017-502766017-500266
017-505266
017-506166
Кодовый номер
Штуцер
Под
кольцо
ø6 мм
1
G 3/8 A
) +
приварной
ниппель
ø6,5 / 10 мм
017-50 0166
017-504666
017-50476 6
Предохранительные реле давления с сертификацией по EN 12263 и маркировкой СЕ в соответствии с PED (Директива ЕС по
оборудованию, работающему под давлением) *)
R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R507A, R717 **)
Для просмотра полного списка применяемых хладагентов, пройдите по ссылке www.products.danfoss.com и ищите
индивидуальные коды, где хладагенты представлены в разделе с техническими характеристиками.
) Внешняя резьба BSP, ISO 228-1.
) Сертифицировано согласно PED, а также стандартам EN12953-9 и EN12922-11.
) Макс. рабочее давление, в соответствии с PED, не превышает 28 бар.
)
Лист технических данных | Реле давления и реле перепада давления, RT
Оформление заказа
(продолжение)
Реле давления с регулируемой зоной нечувствительности для
R22, R134a, R404A, R407A, R407C, R407F, R507A, R717 *)
Для просмотра полного списка применяемых хладагентов, пройдите по ссылке www.products.danfoss.com
и ищите индивидуальные коды, где хладагенты представлены в разделе с техническими характеристиками.
Диапазон
Давление
Тип
регулирования
[бар]
Низкое
Высокое
1
RT 1AL
RT 200L
RT 5AL
R T 117
) Внешняя резьба BSP, ISO 228-1.
-0,8 – 5
0,2 – 6
4 – 170,35
10 – 30
*) Tолько для RT 1AL, RT 5AL.
Перепад
давления
∆p
[бар]
0,2
0,25
1,0
Регулируемая зона
нечувствительности
NZ
∆p
[бар]
0,2 – 0,9
0,25 – 0,7
0,35 – 1,422
1 – 3,0
Макс.
рабочее
давление
PS
[бар]
22
22
42
2
) Без ниппеля.
Макс.
испыт.
давление
P
e
[бар]
25
25
25
47
Кодовый номер
Под отрезное
кольцо ø6 м м
017L0016 66
–
017L001766 2)
–
Штуцер
017L 003 366
017L 003 266
017L 00 406 6
017L 00 4266 2)
G 3/8 A 1)
приварной
ниппель
ø6 ,5/10 мм
+
2
)
Реле перепада давления для
R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R507A, R717
Для просмотра полного списка применяемых хладагентов, пройдите по ссылке www.products.danfoss.com
и ищите индивидуальные коды, где хладагенты представлены в разделе с техническими характеристиками.
Диапазон
Тип
регулирования
[бар][бар]
0,5 – 4
RT 260A
0,5 – 4
0,5 – 60,5-1 – 364247
1,5 – 11
RT 262A
RT 265A 3)
1)
Внешняя резьба BSP, ISO 228-1.
2)
Ручной сброс (макс.)
0,1 – 1,5
1 – 60,5-1 – 364247
Перепад
диапазон для
давления
∆p
0,3
0,3
0,5-1 – 31
0,1-1 – 9
Рабочий
сильфонов
низкого
давления
[бар]
-1 – 1822
-1 – 1822
Макс.
рабочее
давление
PS
Макс.
испыт.
давление
P
e
[бар][бар]
25017D0014 66
25
42
47017D001666
1113
3)
контроль работы фильтра: аварийный сигнал при
∆p = 0,8 бар, отключение при
∆p = 1 бар (заводская настройка).
4
) С капиллярной трубкой длиной 3 м.
Кодовый номер
Штуцер
Под отрезное
кольцо
ø6 мм
–
017D001566
017D00136 6
–
G 3/8 A 1) +
приварной
ниппель
ø6,5/10 м м
017D002166
017D0022662)
4)017D002366
017D002466
017D002566
017D007266
Реле перепада давления с регулируемой зоной нечувствительности
R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R507A, R717
Для просмотра полного списка применяемых хладагентов, пройдите по ссылке www.products.danfoss.com
и ищите индивидуальные коды, где хладагенты представлены в разделе с техническими характеристиками.
Лист технических данных | Реле давления и реле перепада давления, RT
Оформление заказа
(продолжение)
Переключатели
Модификации
контактной группы
С автоматическим
сбросом
С ручным (макс.
давление)
сбросом
С ручным (мин.
давление)
сбросом
С автоматическим
сбросом, с
позолоченными
контактами
Включает две цепи
одновременно
1
)
Контактная
группа
SPDT
SPDT
SPDT
SPDT
SPST
Описание
Однополюсный переключатель
с
клеммной колодкой,
предотвращающей
Устанавливается во всех
стандартных модификациях реле
типа RT. Имеет защелкивающиеся
переключающие контакты.
Для ручного сброса реле после
срабатывания при повышении
давления.
Устанавливается в реле высокого
давления для осуществления
возврата в исходное состояние.
Для ручного сброса реле после
срабатывания при понижении
давления.
Устанавливается в реле низкого
давления для осуществления
возврата
Однополюсный переключатель
с позолоченными
(неокисляющимися) контактами.
Увеличивает надежность
срабатывания устройств
сигнализации и контроля.
Имеет защелкивающиеся
переключающие контакты.
Также имеет клеммную колодку,
предотвращающую утечку тока.
Однополюсный переключатель,
включающий при повышении
давления
Имеет защелкивающиеся
переключающие
Также имеет клеммную колодку,
предотвращающую утечку тока.
в исходное состояние.
две цепи одновременно.
ток утечки.
контакты.
Нагрузка на
контакты
Переменный ток
Омический:
AC 1 = 10 А, 400 В
Индуктивный:
AC 3 = 4 А, 400 В
AC 15 = 3 А, 400 В
Постоянный ток
DC 13 = 12 Вт, 220 В
Переменный
2
ток
)
Омический:
AC 1 = 10 А, 400 В
Индуктивный:
AC 3 = 2 А, 400 В
AC 15 = 1 А, 400 В
Постоянный ток
DC 13 = 12 Вт, 220 В
Переменный
2
ток
)
Омический:
AC 1 = 10 А, 400 В
Индуктивный:
AC 3 = 3 А, 400 В
AC 15 = 2 А, 400 В
Постоянный ток
DC 13 = 12 Вт, 220 В
Однополюсный переключатель
с незащелкивающимися
переключающими контактами.
Переключатели показаны в положении, которое
они принимают при понижении давления, т.е.
после движения вниз основного шпинделя
реле RT.
Указатель настройки реле показывает
значение давления на шкале, при котором
происходит переключение контактов в
момент понижения давления.
Исключением является реле с ручным сбросом
и кодовым номером переключателя 017-404266
,
где указатель настройки реле показывает
значение давления на шкале, при котором
происходит переключение контактов в
момент повышения давления.
Переменный или
постоянный ток
25 ВА, 24 В
3)
Если ток идет через контакты 2 и 4, т.е. контакты 2 и
4 соединены между собой, а не с контактом 1, макс.
допустимая нагрузка увеличивается до 90 Вт, 220 В.
Специальные модификации
017-01816 6
Реле типа RT могут быть оснащены специальными
переключателями, которые показаны ниже.
При оформлении заказа, пожалуйста,
указывайте:
1. Тип реле
2. Кодовый номер стандартного изделия
3. Кодовый номер специального переключателя
DKRCC.PD.CB0.G6.50 | 5
Лист технических данных | Реле давления и реле перепада давления, RT

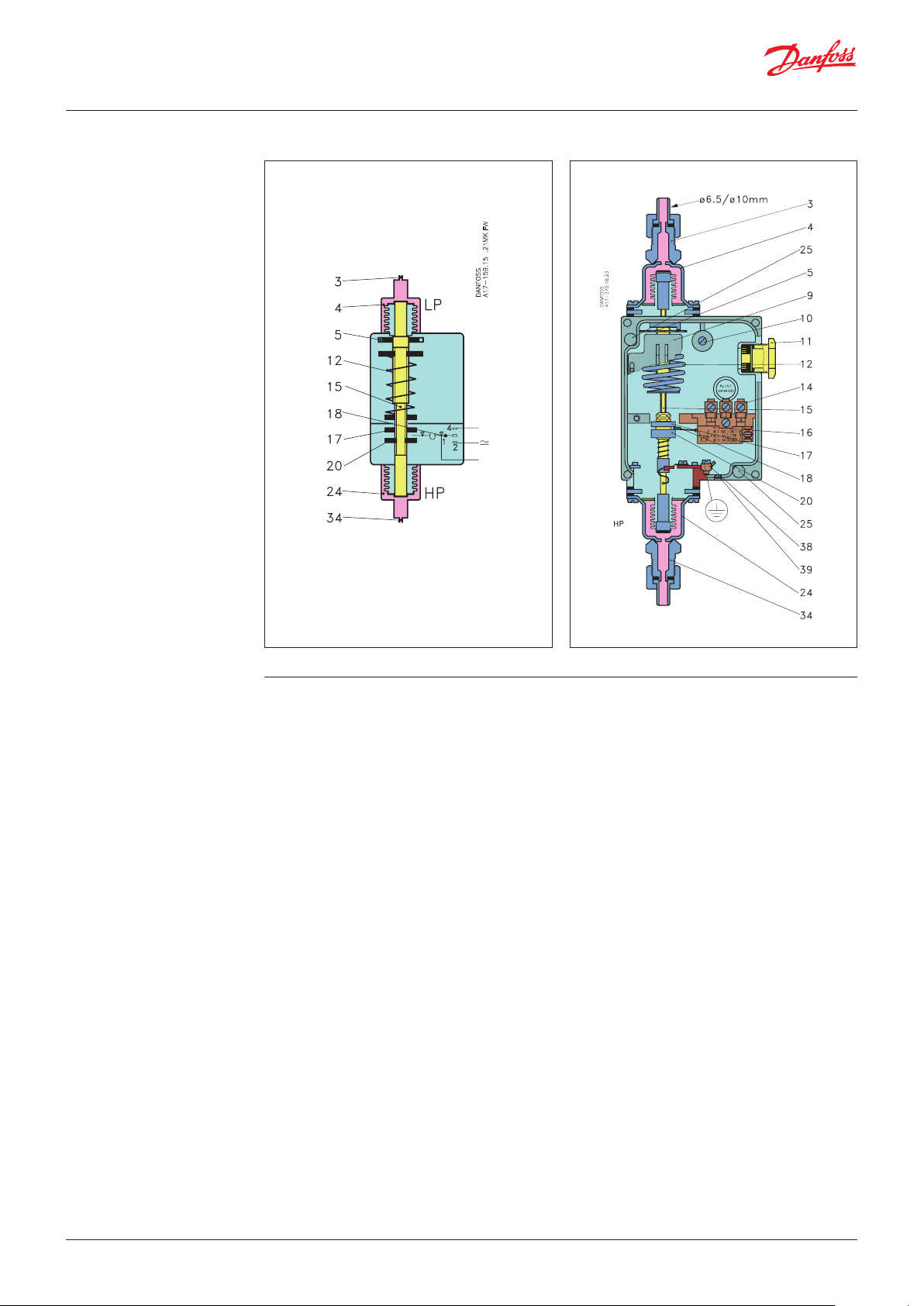

Конструкция / Принцип
действия
5. Ручка настройки
9. Шкала диапазона
регулирования
10. Концевой зажим цепи
11. Резьбовой кабельный
ввод Pg 13.5
12. Основная пружина
14. Клеммы
15. Основной шпиндель
16. Переключатель
17. Направляющая втулка
18. Рычаг контакта
19. Гайка настройки
перепада давления
23. Сильфон
25. Крепежное отверстие
27. Шт уц ер
38. Клемма заземления
39. Разрывная мембрана
44. Шпиндель настройки
давления
Реле давления, тип RTРеле давления, тип RT
Сильфон реле давления RT подсоединяется
к стороне низкого или высокого давления
контролируемой системы через штуцер.
Поворачивая ручку настройки (5), можно
установить основную пружину реле (12)
таким образом, чтобы она уравновешивала
давление в сильфоне.
Повышение давления в системе приводит
к сжатию сильфона и заставляет двигаться
вверх основной шпиндель (15) до тех пор, пока
сила пружины и давление сильфона вновь не
уравновесятся. Основной шпиндель (15)
объединен с направляющей втулкой (17) и
гайкой настройки перепада давления (19),
которые вместе передают движение
шпинделя переключателю (16).
Данные реле испытаны и сертифицированы
TÜV (Technischer Überwachungs Verein, Germany)
в соответствии с EN 12263.
Общие характеристики реле, аттестованных
согласно EN 12263.
1. Реле оборудованы системой из двух
сильфонов. Когда давление в системе
превысит уставку, реле автоматически
отключит установку.
Использование двойного сильфона
исключает потерю хладагента в случае
разрыва регулирующего сильфона.
2. Реле в модификации W или AW
автоматически включат установку снова,
когда давление в контуре упадет до величины,
равной разности значения уставки
величины перепада давления.
и
3. Реле в модификации B или AB включаются
вручную с помощью внешней кнопки
сброса. Это станет возможным, когда
давление упадет до величины, равной
разности значения уставки
и величины перепада давления.
4. Реле в модификации S или AS включатся
вручную с помощью внутреннего рычага
сброса, когда давление в контуре упадет до
величины, равной разности значения
уставки
и величины перепада давления.
Как предписано требованиями EN 12263,
при разрыве регулирующего сильфона
компрессор системы охлаждения должен
отключиться. Включить компрессор снова
можно только после замены поврежденного
реле на новое.
Разрыв внешнего сильфона приведет к снижению
давления отключения в реле RT 36 на 2,5 бара,
а в реле RT 6 и RT 30 на 4,5 бара ниже уставки.
Это значит, что реле отключается при нормальном
давлении конденсации и, таким образом,
обеспечивает отказоустойчивые функции.
Работа всех реле давления типа RT, включая
аттестованные согласно EN 12263, не зависит от
изменения температуры среды, окружающей
корпус реле. Следовательно, уставки давления
отключения и перепада давления будут
оставаться постоянными, если температура
окружающей среды не превышает допустимых
значений.
Лист технических данных | Реле давления и реле перепада давления, RT
Конструкция / Функции
(продолжение)
5. Ручка настройки
9. Шкала диапазона
регулирования
11. Резьбовой кабельный
ввод Pg 13.5
12. Основная пружина
15. Основной шпиндель
16. Переключатель
17. Верхняя направляющая
втулка
18. 18a, 18b. Рычаг контакта
20. Нижняя направляющая
втулка
23. Сильфон
25. Крепежное отверстие
27. Шт уц ер
38. Клемма заземления
39. Разрывная мембрана
40. Гайка настройки зоны
нечувствительности
44. Шпиндель настройки
давления
Реле давления типа RTL с зоной
нечувствительности
Реле давления,
тип RT L
Реле давления RT L снабжены переключателем
с регулируемой зоной нечувствительности.
Это позволяет использовать их для
астатического регулирования. Рычаги контактов
переключателя зоны нечувствительности (18a) и
(18b) приводятся в действие направляющими
втулками (17) и (20).
[bar]
Давление
Зона
нечувствительности
Верхняя направляющая втулка (17)
зафиксирована, а нижняя направляющая
втулка (20) может двигаться вверх и вниз с
помощью гайки настройки (40). В этом случае
величина зоны нечувствительности может
изменяться от минимального значения
(равного механическому перепаду давления
прибора) до максимального значения
(зависящего от типа реле RT).
Лист технических данных | Реле давления и реле перепада давления, RT
Конструкция / принцип
действия
(продолжение)
3. Штуцер низкого
давления
4. Сильфон низкого
давления
5. Диск настройки
9. Шкала диапазона
регулирования
10. Зажим провода
(катушка)
11. Резьбовой кабельный
ввод Pg 13.5
12. Основная пружина
14. Клеммы
15. Основной шпиндель
16. Переключатель
17. Верхняя направляющая
втулка
18. Рычаг контак та
20. Нижняя направ ляющая
втулка
24. Сильфон высокого
давления
25. Крепежное отверстие
34. Штуцер высокого
давления
38. К лемма заземления
39. Разрывная мем брана
Реле перепада давления, тип RTРеле перепада давления, тип RT
FW
Реле перепада давления RT содержит
однополюсный переключатель, который
замыкается и размыкается в зависимости
от разности давлений, действующих на два
противоположных сильфона (сильфоны
низкого давления LP и высокого давления HP).
Реле перепада давления используются, в
основном, как средство защиты от слишком
низкого перепада давления на циркуляционных
насосах жидкостных контуров. Еще одно их
применение — обеспечение заданного давления
масла в компрессорах холодильных установок.
Принцип действия реле зависит только от
перепада давления, т.е. разности давлений,
действующих на два противоположных
сильфона, и не зависит от абсолютного
давления в сильфонах. Сильфоны (4) и (24)
связаны, соответственно, со штуцерами
низкого (LP) и высокого (HP) давлений.
Основная пружина (12) может быть настроена
на различные перепады давления с помощью
диска настройки (5). Если перепад давления
между сторонами высокого и низкого давлений
понижается, шпиндель(15) движется вниз и с
помощью верхней направляющей втулки (17)
приводит в движение рычаг контакта
переключателя (18). Если перепад давления
повышается, происходит обратная процедура.
Лист технических данных | Реле давления и реле перепада давления, RT
ТерминологияАстатическое регулирование
Форма задержанного регулирования, при
котором управляющий элемент (клапан,
задвижка и т.п.) перемещается в одно из
крайних положений, когда рассогласование
превышает заданное положительное
значение, и в противоположное крайнее
положение, когда рассогласование превышает
заданное отрицательное значение, со
скоростью, не зависящей от величины
рассогласования.
Колебание
Периодическое отклонение регулируемой
величины от заданного уровня.
Зона нечувствительности
Интервал между точками срабатывания двух
контактов.
НастройкаРеле типа RT с автоматическим сбросом
— реле низкого давления (LP)
Для того чтобы настроить регулятор на самое
низкое давление, при котором срабатывает
контактная система (на размыкание или
замыкание), используется ручка настройки.
Данное значение выводится на основную
шкалу прибора.
Чтобы настроить перепад давления, следует
использовать специальный винт настройки
перепада давления.
Наибольшее давление переключения равно
величине, равной сумме наименьшего
давления переключения и величины
перепада давления.
Реле типа RT с ручным сбросом — реле
низкого давления (НД)
Реле давления RT 1 и RT 1A выпускаются в
модификации, которая предусматривает
сброс при минимальном значении давления.
Если давление в системе упадет до величины
уставки, реле давления отключится.
Ручной сброс станет возможным, когда
давление в сильфоне поднимется до
величины, равной сумме давления настройки
и величины перепада давления.
При понижении давления следящий
механизм приводит в действие рычаг
контактной системы и контакт
переключается.
Шкала реле откалибрована таким образом,
что ее значения соответствуют срабатыванию
переключателя при понижении давления.
«Защелкивание»
Чтобы произошло окончательное замыкание
контактов, необходимо, чтобы к контактам
была приложена определенная сила. Время,
в течение которого сила сжатия контактов
равна нулю, ограничено несколькими
миллисекундами. Таким образом, до момента
размыкания отскок контакта в результате,
например, незначительных вибраций,
произойти не сможет.
Контактная система с функцией защелкивания
будет работать даже тогда, когда между
контактами при их соединении возникнут
участки микросварки. При размыкании
контактов возникает очень большая сила,
разделяющая контакты. Эта сила немедленно
разрывает все сварные швы. Таким образом,
момент размыкания контактов определен
очень точно и не зависит от величины тока
нагрузки.
Реле типа RT с автоматическим сбросом —
реле высокого давления (ВД)
Для того, чтобы настроить реле на самое
низкое давление, при котором срабатывает
контактная система (на размыкание или
замыкание), используется ручка настройки
Данное значение выводится на основную
шкалу прибора.
Чтобы настроить перепад давления, нужно
использовать специальный диск настройки
перепада давления. Наибольшее давление
переключения равно сумме наименьшего
давления переключения и величины
перепада давления.
Реле типа RT с ручным сбросом — реле
высокого давления (НP)
Реле давления RT 5A выпускаются в
модификации, которая предусматривает
сброс при максимальном значении давления.
Если давление в системе поднимется до
величины уставки, реле давления отключится.
Ручной сброс станет возможным, когда
давление упадет до величины,
соответствующей
перепада давления.
Винт настройки перепада давления
используется в качестве следящего
механизма. При повышении давления
следящий механизм приводит в действие
рычаг контактной системы, и контакт
переключается.
Шкала реле откалибрована таким образом, что
в противоположность реле с автоматической
переустановкой, ее значения соответствуют
срабатыванию переключателя при повышении
давления.
