Installation Guide

RSH

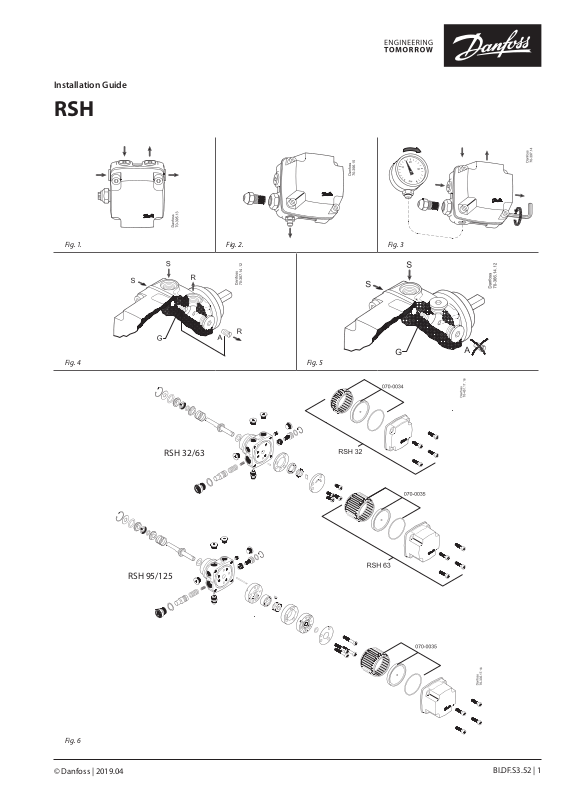

Fig. 1.	Fig. 2.	Fig. 3

Fig. 4

Fig. 5

RSH 32/63

RSH 95/125

Fig. 6

© Danfoss | 2019.04

BI.DF.S3.52 | 1

Installation Guide, RSH

DK

Oliepumpe type RSH

Tekniske data

Olietyper				Standard fyringsolie
				og bio olie (FAME)
Viskositetsområde:
- selvansugende					4,3 - 20 mm2/(cSt)
- med fødetryk					20 - 760 mm2/(cSt)
Omdrejningstal					1400 - 3450 min-1
Trykområde:			15 - 35 bar (x 102 kPa)
- med specialfjeder				1 - 5 bar (x 102 kPa)
Fabriksindstilling					21 bar (x 102 kPa)
Medietemperatur							-10 til +120 °C
Max. fødeog returtryk						4 bar (x 102 kPa)
Tilslutninger (fig. 1)
P = dysetilslutning . . . . . .		.	.	.	.	.	. . .	G 1/4
S = sugeledning . . . . . . .		.	.	.	.	.	. . .	. G 1/4
Fødetryksmåling . . . . . . .		.	.	.	.	.	. . .	G 1/4
R = returledning . . . . . . .		.	.	.	.	.	. . .	G 1/4
M = trykmåling/udluftning . .		.	.	.	.	.	. . .	G 1/8

Bemærk!

Samtlige tilslutninger har anslået pakflade beregnet for standardfladepakninger.

Type RSH leveres som 1-strengs pumpe med omløbet ”G” åbent (fig. 4).

Ved 2-strengs drift monteres den medleverede skrue ”A” i omløbet ”G” (fig. 5).

Pumperne er selvansugende ved viskositeter op til 20 mm2/s. Ved højere visikositeter bør pumpen forsynes med positivt fødetryk.

Ved 1-strengs drift med underliggende tank bør dyseledningen monteres i udluftningsporten ”M” og dyseporten ”P” afblændes. Der skal her anvendes en afskæ- rings-/lukkeventil på dyseledningen.

Omdrejningsretning

Set fra akselenden har en højregående pumpe omdrejningsretning med uret, og en venstregående mod uret.

Udluftning

Ved 1-strengs anlæg udluftes pumpen ved 1-gangs opstart via udluftningsstudsen ”M” (fig. 2).

Ved 2-strengs anlæg udlufter pumpen automatisk gennem returledningen.

Trykindstilling

Fig. 3 viser trykindstilling af en RSH pumpe. Maks. tryk er afhængig af trykområde.

1-gangs opstart

Med let fyringsgasolie startes brænderen og pumpen justeres til det ønskede tryk.

Med svær fyringsolie justeres til min. tryk. Pumpen drejes langsomt til der er varm olie fremme ved trykmålestudsen.

Brænderen startes og pumpen justeres jævnt op til det ønskede drifttryk.

Samme metode anvendes efter driftstop hvor olien er blevet helt eller delvis kold.

Efter denne indjustering arbejder pumpen under normale driftsbetingelser.

Anlæg

Installationen skal forsynes med forfilter efter gældende regler/praksis.

Medier

Pumpen er specificeret for drift med mineralske brændselsolier, henholdsvis medier med tilsvarende eller højere klassifikation.

Tilbehør

Til RSH-serien kan der leveres en løs flange incl. 4 skruer til montage på halsens anlægsflade. Bestillingsnummer: 070-0211

GB

Oil pump type RSH

Technical data

Oil types			Standard fuel gas oil
				and bio oil (FAME)
Viscosity range:
- self-priming				4,3 - 20 mm2/(cSt)
- with feed pressure				20 - 760 mm2/(cSt)
Speed					1400 - 3450 min-1
Pressure range:			15 - 35 bar (x 102 kPa)
- with special spring				1 - 5 bar (x 102 kPa)
Default settings					21 bar (x 102 kPa)
Temperature of medium						-10 to +120 °C
Max. feed and return pressure					4 bar (x 102 kPa)
Connections (fig. 1)
P = nozzle connection . . . . .	.		.	.	.	. . .	. G 1/4
S = suction connection . . . .	.		.	.	. .	. . .	G 1/4
Feed pressure measurement .	.		.	.	. .	. . .	G 1/4
R = return line . . . . . . . . .	.		.	.	.	. . .	. G 1/4

M = pressure measurement/bleed . . . . . . . G 1/8

Note!

All connection surfaces are spotfaced for standard gaskets.

RSH is supplied as a 1-pipe pump with bypass “G” open (fig. 4).

For 2-pipe operation, screw “A” supplied must be fitted in bypass “G” (fig. 5).

The pumps are self-priming for viscosities up to 20 mm2/s. For higher viscosities, the pump should be connected to positive feed pressure.

For 1-pipe operation with underlying tank, the nozzle line should be connected to vent port “M”, with nozzle port “P” blanked off. In this case a shut-off valve must be installed in the nozzle line.

Direction of rotation

The direction of rotation of a righthand pump is clockwise, a lefthand pump counterclockwise, when looking on the end of the shaft.

Venting

On 1-pipe operation the pump is vented on first-time starting via vent port “M” (fig. 2).

On 2-pipe operation the pump is vented automatically through the return line.

Pressure settings

Fig. 3 shows the pressure setting of an RSH pump. Max. pressure is dependent on the pressure range.

First-time starting

With light fuel oil, the burner must be started and the pump adjusted to the required pressure.

With heavy fuel oil the setting must be on minimum and the pump turned slowly, until hot oil appears at the pressure measurement connection.

The burner can then be started and the pump adjusted evenly up to the required operating pressure.

The same method must be used after an operational stop when the oil has become partially or completely cold.

After this adjustment has been made the pump will run under normal operating conditions.

Installation

A prefilter must be installed, in accordance with current rules/practice.

Media

The pump is specified for operation with mineralbased fuel oils, or media having a corresponding or higher classification.

Accessories

A separate flange with four screws for mounting on the neck of the pump can be supplied for the RSH series.

Code no. 070-0211

The RSH can be used as a feed/transport pump after the pressure setting spring has been replaced.

A replacement pressure setting spring with a range of 1-5 bar (x 102 kPa) together with a label giving the correct pressure range are obtainable under code number 070-0030.

DE

Ölpumpe Typ RSH

Technische Daten

Öltypen			Standard Heizöl
		und Bio Öl (FAME)
Viskositätsbereich:
- selbstansaugend		4,3 - 20 mm2/(cSt)
- mit Speisedruck		20 - 760 mm2/(cSt)
Drehzahl			1400 - 3450 min-1
Druckbereich:			15 - 35 bar (x 102
					kPa)
- mit Spezialfeder
		1 - 5 bar (x 102 kPa)
Werkseinstellung			21 bar (x 102 kPa)
Medientemperatur				-10 bis +70 °C
Max. Speiseund			4 bar (x 102 kPa)
Rücklaufdruck
Anschluß (Fig. 1)
P = Düsenanschluß . . . . . . . . . . . . .	. . .	. .	. . .	. . . . . .	. G 1/4
S = Saugleitung . . . . . . . .	. .	.	.	. . .	. G 1/4
Speisedruckmessung . . . . .	. .	.	.	. . .	. G 1/4
R = Rücklaufleitung . . . . . .	. .	.	.	. . .	. G 1/4
M = Druckmessung/Entlüftung .	.	.	. .	. . .	G 1/8

Achtung!

Sämtliche Anschlüsse haben Dichtflächen für StandardFlachdichtungen.

Typ RSH wird als 1-Strang-Pumpe mit offenem Umlauf “G” geliefert (Fig. 4).

Bei 2-Strang-Betrieb ist die mitgelieferte Schraube “A” in den Umlauf “G” zu montieren (Fig. 5).

Die Pumpen sind selbstansaugend bei Viskositäten bis 20 mm2/s. Bei höheren Viskositäten ist die Pumpe an positiven Speisedruck anzuschließen.

Bei 1-Strang-Betrieb mit tieferliegendem Tank muß die Düsenleitung in die Entlüftungsöffnung “M” montiert und die Düsenöffnung “P” verschlossen werden. Hier muß ein Abschneide-/Schließventil an der Düsenleitung angewendet werden.

Drehrichtung

Auf das Wellenende gesehen, läuft eine rechtdrehende Pumpe im Uhrzeigersinn und eine linksdrehende gegen den Uhrzeigersinn.

Entlüftung

Bei 1-Strang-Anlagen ist die Pumpe bei der erstmaligen Inbetriebnahme durch den Entlüftungsstutzen “M” zu entlüften (Fig. 2).

Bei 2-Strang-Anlagen entlüftet die Pumpe automatisch durch die Rücklaufleitung.

Druckeinstellung

Fig. 3 zeigt die Druckeinstellung einer RSH-Pumpe. Der max. zulässige Druck ist vom Druckbereich abhängig.
