Danfoss Rozšiřující modul Installation guide [cs]
Instalační příručka
Rozšiřující modul
pro hlavní regulátor Danfoss Icon™
© Danfoss | FEC | 2019.07 | 1AN289539705886cs-000201 / VIMDE248
Instalační příručka Rozšiřující modul pro hlavní regulátor Danfoss Icon™
2 | © Danfoss | FEC | 2019.07 AN289539705886cs-000201 / VIMDE248
Instalační příručka Rozšiřující modul pro hlavní regulátor Danfoss Icon™
Proveďte zapojení podle elektrického
schématu a potom zasuňte rozšiřující
1
APPLICATION
2
IN 1
SETTINGS
IN 2 IN 3
3
modul do hlavního regulátoru Danfoss Icon™, abyste získali další funkce.
1. Tímto tlačítkem zvolte aplikaci.
Stiskněte aplikační tlačítko a potom
pomocí tlačítka a zvolte
aplikaci 1–11 a potvrďte tlačítkem
„OK“. Správnou aplikaci vyberte s
pomocí nákresů použití.
2. Tímto tlačítkem nastavte parametry
specifické pro danou aplikaci. V
popisu aplikace zjistíte, která nastavení jsou pro zvolenou aplikaci
dostupná.
3. LED kontrolka indikuje stav vstupů
1 až 3. Podívejte se do popisu dané
aplikace.
4. Svorky pro připojení různých kabelů / externích zařízení.
5. Držák kabelů.
6. Vylamovací záslepka pro vodiče/
kabely.
4
IN 3 IN 2 IN 1
PWR3
PT
24
1000
VDC
5
6
© Danfoss | FEC | 2019.07 | 3AN289539705886cs-000201 / VIMDE248
Instalační příručka Rozšiřující modul pro hlavní regulátor Danfoss Icon™
Aplikace 0001: Dvoutrubkový systém, pevná teplota na přívodu, elektronická
regulace.
Volitelné: Celkový pohotovostní režim.
Popis aplikace
Systém podlahového vytápění s elektronickou regulací teploty na přívodu. Teplota na přívodu je nastavena
na pevnou hodnotu.
Systém používá čidlo PT1000 k detekci a regulaci teploty na přívodu a rovněž se používá k potvrzení, zda
teplota nepřesáhne max. povolenou teplotu. Je-li připojeno oběhové čerpadlo, systém jej bude řídit také a
dále signál požadavku na vytápění, například pro kotel nebo tepelné čerpadlo. Čerpadlo a signál požadavku na vytápění se zapnou, pokud je přijat požadavek na vytápění alespoň od 1 topného okruhu. Pro TWA
na směšovacím uzlu musí být použit výstup 1.
Celkový pohotovostní režim je bezpotenciálový vstup, který lze použít pro vzdálené uvedení systému
do celkového režimu nepřítomnosti, například prostřednictvím externího GSM modulu třetí strany. Když je
aktivní vstup celkového pohotovostního režimu, všechny místnosti obdrží nastavenou hodnotu 15 °C.
Nastavení
„SET 1“ = Nastavte požadovanou teplotu průtoku na přívodu [25–70 °C]
„SET 2“ = Nastavte požadovanou bezpečnostní vypínací teplotu [30–75 °C]
Poznámka: Teplota musí být vyšší než teplota průtoku.
APPLICATION
SETTINGS
OK
OK
OK
OK
OK
OK
OK
OK
4 | © Danfoss | FEC | 2019.07 AN289539705886cs-000201 / VIMDE248
Instalační příručka Rozšiřující modul pro hlavní regulátor Danfoss Icon™
Aplikační test
Otevřete nabídku „Test“ pomocí tlačítka instalatéra.
Aplikační test (APP test) je specifický pro každou aplikaci.
Test je rozdělen do kroků, aby byla zajištěna správná instalace všech komponent. Pokračujte v procesu.
Kroky testu
RUN
INSTALL
UNINSTALL
TEST
TEST NET
TEST APP
TEST FL
Krok 1:1 Přejděte k pohonu řídicího ventilu směšovacího
uzlu a ověřte, že se ventil úplně otevře (lze očekávat dobu
otevírání až 3 minuty). Za 5 minut se pohon směšovacího
uzlu znovu zavře.
Během pětiminutového testu se na displeji hlavního
regulátoru zobrazí rovněž naměřená teplota průtoku na
přívodu.
Seznam dílů
Poz. 1 088U0093-96 1 ks směšovací uzel Danfoss FHM-Cx
Poz. 2 088U05XX/088U06XX/088U07XX
Poz. 3 NC: 088H3110 / NO: 088H3111 xx ks termoelektrických pohonů, 24 V TWA-A
Poz. 4 087B1165 1 ks ESM-11 čidlo PT-1000
Poz. 5. NC: 088H3110 / NC: 193B2148
1 sada sběrače/rozdělovače Danfoss (typy FHF nebo BasicPlus nebo SSM)
1 ks termoelektrického pohonu, 24 V (typ TWA-A nebo
ABN-FBH)
OK
O
© Danfoss | FEC | 2019.07 | 5AN289539705886cs-000201 / VIMDE248
Instalační příručka Rozšiřující modul pro hlavní regulátor Danfoss Icon™
Aplikace 0002: Dvoutrubkový systém s regulací teploty na přívodu na základě
požadavku.
Volitelné: Celkový pohotovostní režim.
Popis aplikace
Systém podlahového vytápění s elektronickou regulací teploty na přívodu.
Teplota na přívodu na základě požadavku je regulována v závislosti na požadavcích na vytápění od
místností. Systém používá čidlo PT1000 k detekci teploty na přívodu a rovněž se používá k potvrzení, zda
teplota nepřesáhne max. povolenou teplotu prostřednictvím bezpečnostní teploty Tmax. Je-li připojeno
oběhové čerpadlo, systém jej bude řídit také a dále signál požadavku na vytápění, například pro kotel nebo
tepelné čerpadlo. Čerpadlo a signál požadavku na vytápění se zapnou, pokud je přijat požadavek na vytápění alespoň od 1 topného okruhu. Pro TWA na směšovacím uzlu musí být použit výstup 1.
Celkový pohotovostní režim je bezpotenciálový vstup, který lze použít pro vzdálené uvedení systému
do celkového režimu nepřítomnosti, například prostřednictvím externího GSM modulu třetí strany. Když je
aktivní vstup celkového pohotovostního režimu, všechny místnosti obdrží nastavenou hodnotu 15 °C.
Nastavení
„SET 1“ = Nastavte požadovanou min. teplotu průtoku na přívodu [25–65 °C]
„SET 2“ = Nastavte požadovanou max. teplotu na přívodu [30–70 °C]
Poznámka: Teplotu nelze nastavit na hodnotu nižší než o 5 °C více než je min. teplota průtoku na přívodu.
„SET 3“ = Nastavte požadovanou bezpečnostní vypínací teplotu [30–75 °C]
Poznámka: Teplota musí být vyšší než teplota průtoku.
APPLICATION
SETTINGSSETTINGS
OK
OKOK
OKOK
OKOK
OK
OKOK
OKOK
OKOK
OKOK
OKOK
OKOK
6 | © Danfoss | FEC | 2019.07 AN289539705886cs-000201 / VIMDE248
Instalační příručka Rozšiřující modul pro hlavní regulátor Danfoss Icon™
Aplikační test
Otevřete nabídku „Test“ pomocí tlačítka instalatéra.
Aplikační test (APP test) je specifický pro každou aplikaci.
Test je rozdělen do kroků, aby byla zajištěna správná instalace všech komponent. Pokračujte v procesu.
Kroky testu
RUN
INSTALL
UNINSTALL
TEST
TEST NET
TEST APP
TEST FL
Krok 1:1 Přejděte k pohonu řídicího ventilu směšovacího
uzlu a ověřte, že se ventil úplně otevře (lze očekávat dobu
otevírání až 3 minuty). Za 5 minut se pohon směšovacího
uzlu znovu zavře.
Během pětiminutového testu se na displeji hlavního
regulátoru zobrazí rovněž naměřená teplota průtoku na
přívodu.
Seznam dílů
Poz. 1 088U0093-96 1 ks směšovací uzel Danfoss FHM-Cx
Poz. 2 088U05XX/088U06XX/088U07XX
Poz. 3 NC: 088H3110 / NO: 088H3111 xx ks termoelektrických pohonů, 24 V TWA-A
Poz. 4 087B1165 1 ks ESM-11 čidlo PT-1000
Poz. 5. NC: 088H3110 / NC: 193B2148
1 sada sběrače/rozdělovače Danfoss (typy FHF nebo BasicPlus nebo SSM)
1 ks termoelektrického pohonu, 24 V (typ TWA-A nebo
ABN-FBH)
OK
O
© Danfoss | FEC | 2019.07 | 7AN289539705886cs-000201 / VIMDE248
Instalační příručka Rozšiřující modul pro hlavní regulátor Danfoss Icon™
Aplikace 0003: Dvoutrubkový systém s automatickým přepínáním pro chlazení
na základě přívodní teploty.
Volitelné: Čidlo rosného bodu (doporučeno), celkový pohotovostní režim, oběhové čerpadlo a
signál požadavku na vytápění.
Popis aplikace
Systém podlahového vytápění s automatickým přepínáním pro chlazení na základě vstupu teploty na
přívodu.
Teplota na přívodu je regulována pomocí čidla PT1000. Na základě měření systém přepne na vytápění nebo
chlazení. Je-li připojeno oběhové čerpadlo, systém jej bude řídit také, a čerpadlo se zapne, když alespoň 1
místnost vznese požadavek na vytápění nebo chlazení.
Signál vytápění, například pro kotel nebo tepelné čerpadlo, se aktivuje pouze tehdy, když je systém v
režimu vytápění a alespoň 1 místnost vznese požadavek na vytápění. U aplikací chlazení doporučujeme do
systému vždy nainstalovat čidlo rosného bodu, aby se zabránilo poškození podlahy a instalací vlhkostí v
případech, kdy relativní vlhkost překročí rosný bod.
Celkový pohotovostní režim je bezpotenciálový vstup, který lze použít pro vzdálené uvedení systému
do celkového režimu nepřítomnosti, například prostřednictvím externího GSM modulu třetí strany. Když je
aktivní vstup celkového pohotovostního režimu, všechny místnosti obdrží nastavenou hodnotu 15 °C.
Nastavení
„SET 1“ = Nastavte teplotu průtoku na přívodu pro přepnutí na vytápění [25–55 °C]
„SET 2“ = Nastavte teplotu průtoku na přívodu pro přepnutí na chlazení [15–25 °C]
Poznámka: Teplotu nelze nastavit na hodnotu vyšší než o 2 °C méně než je teplota přepnutí na vytápění.
APPLICATION
SETTINGS
OK
OK
OK
OK
OK
OK
OK
OK

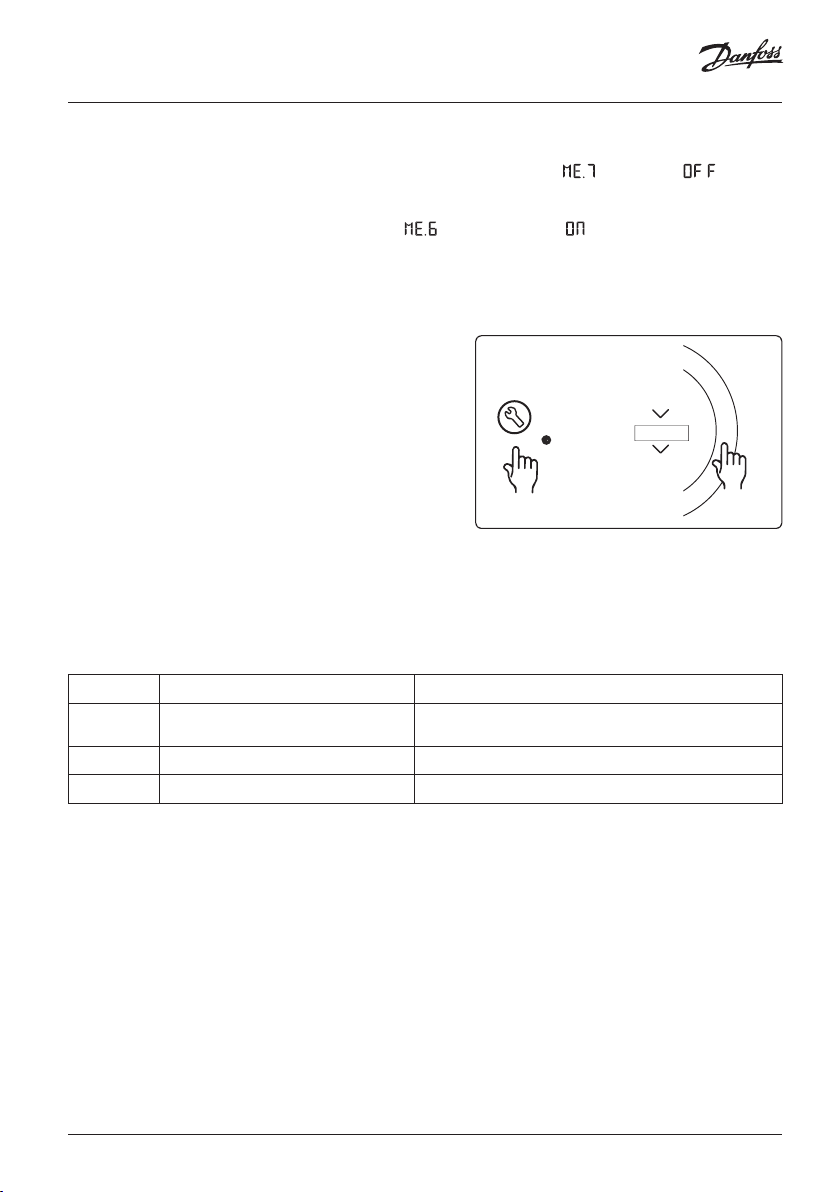

Nastavení na termostatu
Vyjmutí místností z chlazení: Chcete-li vyjmout místnost z chlazení – což se obvykle týká koupelen, kde
může být chlazení nepříjemné – přejděte k termostatu a nastavte nabídku na hodnotu . Další
informace naleznete v instalační příručce termostatu.
