Ce este un robinet termostatic de radiator (TRV)?

Robinetele TRV detectează temperatura aerului din jurul lor şi reglează
debitul de apă prin radiatorul pe care sunt montate.

Ele trebuie setate la un nivel care să vă ofere temperatura pe care o
doriţi în cameră. Aceste setări pot  diferite în ecare cameră şi ar trebui
să setaţi robinetele TRV adecvat ecărei camere şi să le lăsaţi să-şi facă
treaba. Un ghid de temperaturi este aşat în dreapta.

Prin rotirea unui robinet TRV la o gradaţie mai mare, nu va creşte mai
repede temperatura din cameră. Cât de rapid se încălzeşte camera
depinde de mărimea cazanului şi de setare, precum şi de dimensiunea
radiatorului. Prin rotirea robinetului TRV la o gradaţie mai mică, tempe­ratura din cameră va  reglată la o valoare mai mică şi se economiseşte
energie.

Setaţi şi uitaţi

Termostatul menţine o temperatură constantă în camera dvs. Tot ce
trebuie să faceţi este să setaţi temperatura preferată a camerei conform
termometrului de mai jos. Termostatul se va deschide sau închide în
funcţie de necesarul de căldură pentru încăperea respectivă, utilizând
căldura gratuită oferită de lumina solară şi pe cea emisă de aparatele
electrocasnice şi de oameni.

Căldura suplimentară economiseşte energia

Lumina solară, aparatele electrocasnice de bucătărie şi lumina elec­trică produc căldură suplimentară. Termostatul înregistrează căldura
suplimentară şi se închide automat. În momentul în care nu mai este
disponibilă destulă căldură suplimentară, termostatul se deschide din
nou în mod automat.

RTW-RA, RLV-S şi RA-FN

* Protecţie împotriva îngheţului

Dacă plecaţi de acasă pentru o perioadă mai lungă de timp, puteţi seta
în siguranţă termostatul la *. La această setare, termostatul va menţine
temperatura camerei la aproximativ 7 – 8 °C.

Regim cu temperatură scăzută pe timp de noapte

Pentru a economisi energia, scădeţi pur şi simplu temperatura camerei
pe timpul nopţii şi în perioadele când nu este nimeni acasă.

Curăţare

Termostatul de radiator poate  curăţat cu detergenţi moderaţi, cum ar
 soluţiile de spălat vasele. Nu utilizaţi bureţi de sârmă, alcool, solvenţi
sau agenţi de înălbire, deoarece pot deteriora termostatul de radiator.

5

4

3

2

1

28°

24°

20°

16°

12°

MAX.

Vă rugăm să nu acoperiţi termostatul!

Termostatul trebuie să aibă posibilitatea să înregistreze temperatura
camerei. Dacă locaţia este acoperită de draperii groase sau de mobilier,
utilizaţi un termostat cu senzor la distanţă.

8°

MIN.

Ghid de instalare

C

A

A

B

Instalare simplă

Scanaţi pentru ghidul
video

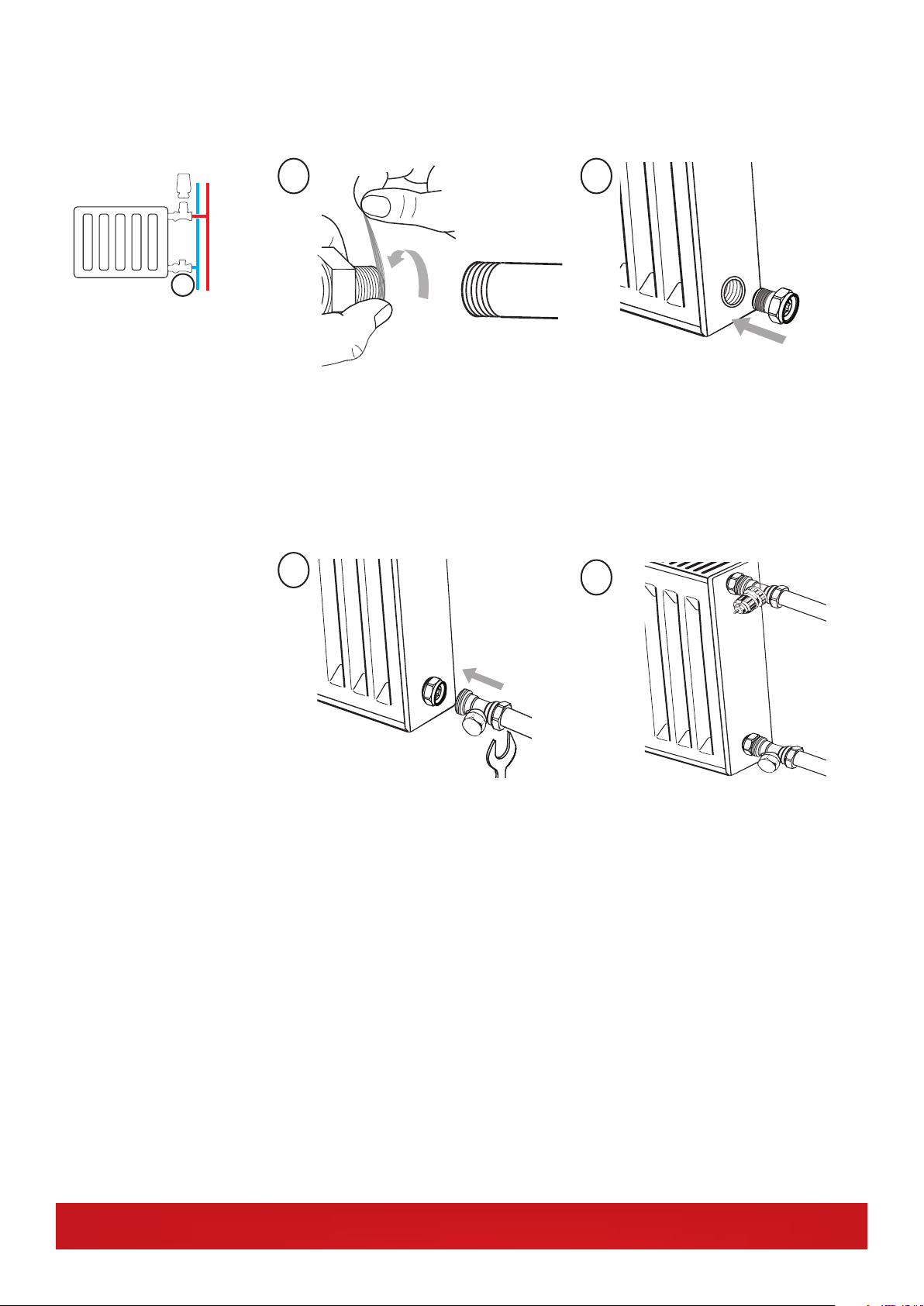

Montarea robinetului:

Radiatoare (Drept sau De colţ) cu conexiune laterală.

1 2

Separaţi robinetul şi piesa de racord.
Aplicaţi banda de teon pe robinet şi
pe conductă

Montaţi piesa de racord la radiator şi
strângeţi cu ajutorul unei chei Allen
de 10 mm

3

Montaţi robinetul pe conductă; strân­geţi piuliţa de cuplare cu o cheie xă.
Acum, xaţi robinetul la piesa de ra­cord şi strângeţi piuliţele de cuplare.

4

Fixaţi poziţia robinetului după cum
este ilustrat, gata pentru montarea
senzorului.

B

Montarea armăturii de blocare

(Drept sau De colţ)

1 2

Separaţi armătura de blocare şi piesa
de racord. Aplicaţi banda de teon pe
armătura de blocare şi pe conductă

3

Montaţi armătura de blocare pe con­ductă; strângeţi piuliţa de cuplare cu
o cheie xă. Apoi, xaţi armătura de
blocare la piesa de racord şi strângeţi
piuliţele de cuplare.

Montaţi piesa de racord la radiator şi
strângeţi cu ajutorul unei chei Allen
de 10 mm

4

Odată instalarea terminată, scoateţi
capacul armăturii de blocare.
Asiguraţi-vă că robinetul RLV este des­chis utilizând o cheie Allen de 8 mm,
apoi puneţi la loc capacul.

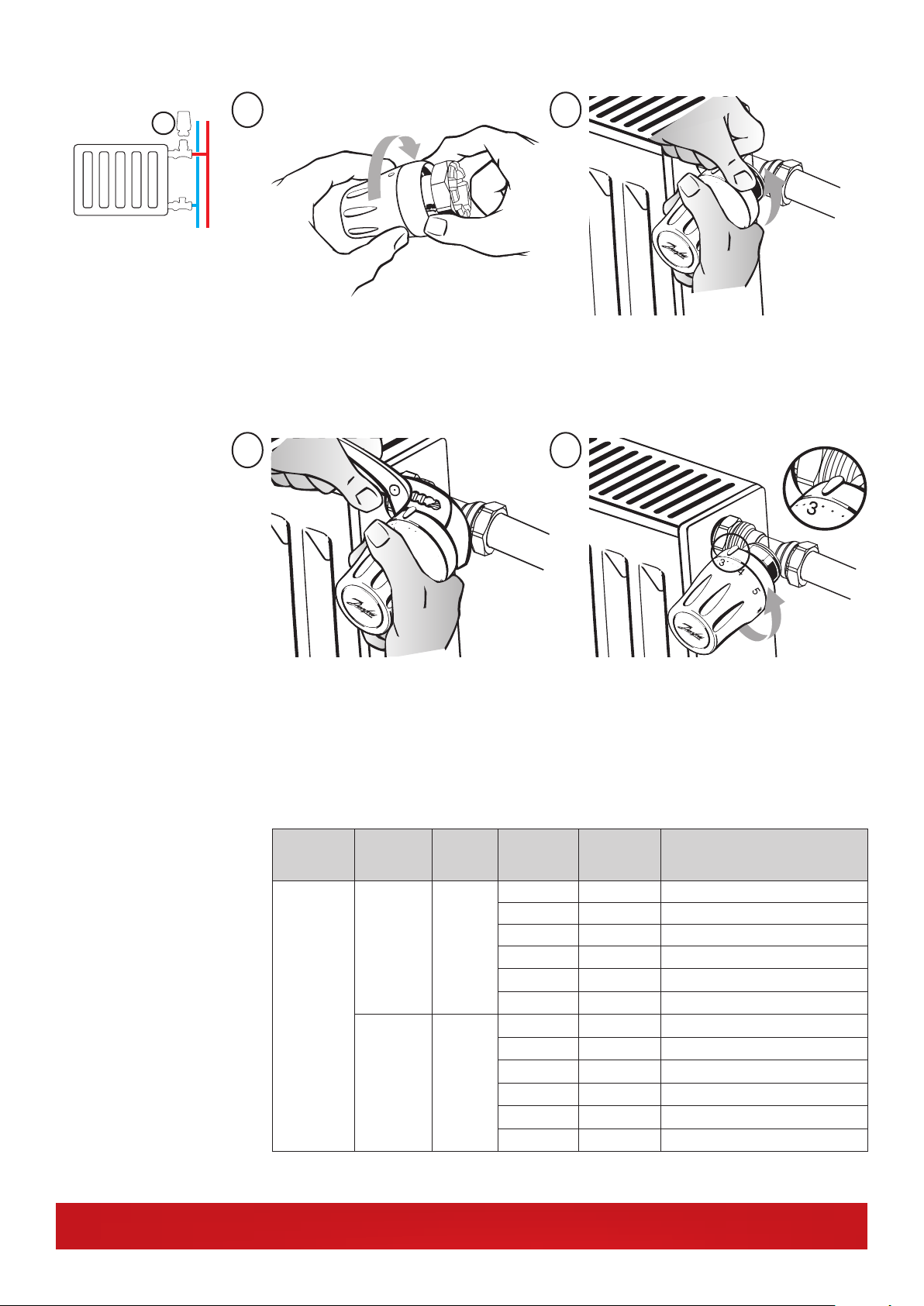

Montarea termostatului de radiator (TRV)

4

5

5

4

C

1

2

Scoateţi capacul din robinet şi rotiţi sen­zorul în poziţia 5. Asiguraţi-vă că piuliţa de
cuplare este uşor despărţită prin rotire de
corpul senzorului, până când s-a eliberat
de partea inferioară a corpului senzorului.

3 4

Apăsaţi cu fermitate senzorul pe robinet,
asigurându-vă că indicatorul de scală se
aă în partea de sus.

Seturi termostatice
HOME:

Danfoss A/S

Haarupvaenget 11
DK-8600 Silkeborg
Danemarca

homeretail.danfoss.com

Ţineţi ferm senzorul pe conexiunea de
siguranţă a robinetului în timp ce rotiţi
piuliţa de cuplare cu mâna, în sensul acelor
de ceasornic. Ţineţi în continuare ferm
senzorul pe robinet în timp ce strângeţi
complet cupla metalică.

Senzor de
radiator
(TRV)

RTW- RA

Armătură
de blocare

Robinet de
colţ RLV-S

Robinet
drept RLV-S

Robinet

Robinet

de colţ

RA-FN

Robinet
drept
RA-FN

Codul

produsului

013G6506 3/8” (DN 10) Reglementare în construcţii pentru DE

013G56 07 3/8” (DN 10) Reglementare în construcţii pentru FR

013G6508 1/2 ” (DN 15) Reglementare în construcţii pentru DE

013G6509 1/2 ” (DN 15) Reglementare în construcţii pentru FR

013G6514 3/8” (DN 10) Reglementare în construcţii pentru SE

013G6515 1/ 2” (D N 15) Reglementare în construcţii pentru SE

013G6510 3/8” (DN 10) Reglementare în construcţii pentru DE

013G 6511 3/8” (DN 10) Reglementare în construcţii pentru FR

013G6512 1/ 2” (D N 15) Reglementare în construcţii pentru DE

013G6513 1/ 2” (D N 15) Reglementare în construcţii pentru FR

013G6516 3/8” (DN 10) Reglementare în construcţii pentru SE

013G6517 1/2” (DN 15) Reglementare în construcţii pentru SE

Setaţi temperatura dorită pentru cameră.

Scoaterea senzorului:

Rotiţi senzorul pe poziţia maximă 5. Rotiţi
piuliţa de cuplare în sens invers acelor
ceasornicului, pentru a elibera mecanismul
de blocare.

Dimensiune

conductă

Reglaj din construcţie
