Datový list
H-kus RLV-KDV pro radiátory s integrovaným ventilem –
s uzavíráním a vypouštěním, s integrovaným regulátorem
tlakového rozdílu
Použití
Systém
Ventil obsahuje integrovaný regulátor tlakového
rozdílu, který zajišťuje konstantní tlakna
radiátorovém ventilu. Přednastavení průtoku
se provádí na radiátorovém ventilu na základě
konstantního tlaku.
RLV-KDV je kombinace H-kusu a radiátorového
šroubení pro radiátory s integrovaným ventilem
ve dvoutrubkových systémech. S pomocí
H-kusu RLV-KDV pracují všechny radiátory
v systému za denovaného tlaku a je zajištěn
konstantní tlakový rozdíl na radiátoru při
plném i částečném zatížení.
Díky tomu se systém vytápění automaticky
vyvažuje a pracuje optimálním způsobem
při plném i částečném zatížení. Tím se snižuje
teplota ve vratném potrubí, šetří se energie
a zabrání se reklamacím z důvodu hluku
z radiátoru.
Dvoutrubkový systém s radiátory s ventilem, obvyklé typy připojení.
Dodává se v přímé, pravé/levé verzi, a v rohové,
pravé/levé verzi, se vzdáleností středů 50 mm.
Samotěsnicí spojovacíčásti zajišťují, že H-kus
RLV-KDV lze použít pro radiátory s vnitřním
závitem G ½ i s vnějším závitem G ¾ A.
Plnicí a vypouštěcí kohout je k dispozici jako
příslušenství. Napojení na spojovací potrubí
z mědi,hladké oceli, PEX a Alupex se
provádí pomocí svěrných spojek Danfoss.
Viz samostatný datový list.
Aby nedocházelo k tvorbě usazenin a korozi,
musí složení topné vody odpovídat směrnicím
VDI 2035 (Verein Deutscher Ingenieure).
© Danfoss HS | 2018.08 | VDGTH148
RLV-K DV
přímý levý
RLV-K DV
přímý pravý
RLV-K DV
rohový pravý
RLV-K DV
rohový levý
1
Datový list H-kus RLV-KDV pro radiátory s integrovaným ventilem, s integrovaným regulátorem tlakového rozdílu
20
200
0.05 0.5
L/hr
0,45
0,10 0,15
0,35
0,30
0,400,250,20
0,6
160
40
60
80
Position N
Position 7
Position 6
Position 4
Position 5
140
120
100
180
Position 1
Position 2
Position 3
Objednávání
a technické údaje
Rozsah průtoků
Typ Verze
Přímý pravý
a levý
RLV-KDV
s regulátorem
konstantního
tlakového
rozdílu
Rohový pravý
Rohový levý
Přímý pravý
a levý
Rohový pravý
Rohový levý
RA-N
Připojení
Radiátor Systém
G ½ G ¾ A
G ¾ G ¾ A
Max.
pracovní
tlak
Zkušební
tlak
Max.
teplota
vody
p min
10 barů 16 barů 95 °C 0,15 baru
Obj. číslo
013G7870
013G7871
013G7872
013G7873
013G7874
013G7875
KVS
Přednastavení 1 2 3 4 5 6 7 N N
Hodnota xp2 0,14 0,21 0,26 0,32 0,46 0,59 0,73 0,87 1,05
l/h 34 51 66 79 110 130 141 150 158
Pozice N
Pozice 7
Pozice 6
Pozice 5
Pozice 4
l/h
Pozice 3
Pozice 2
Pozice 1
Bary
(Rozsah průtoků platí pro všechny radiátory v rozmezí ±10 % v závislosti na typu a velikosti radiátoru.)
2
© Danfoss HS | 2018.08 | VDGTH148
Datový list H-kus RLV-KDV pro radiátory s integrovaným ventilem, s integrovaným regulátorem tlakového rozdílu
Rozsah průtoků
RA-U
Přednastavení 1 2 3 4 5 6 7 N N
Hodnota xp2 0,04 0,05 0,07 0,09 0,13 0,18 0,24 0,34 0,55
l/h 13 16 17 28 49 59 85 106 114
Pozice N
Pozice 7
Pozice 6
Pozice 5
l/h
Pozice 4
Pozice 3
KVS
Pozice 2
Pozice 1
Bary
(Rozsah průtoků platí pro všechny radiátory v rozmezí ±10 % v závislosti na typu a velikosti radiátoru.)
Nové nastavení s integrovaným ventilem Danfoss:
1
Když instalujete Dynamický H-kus Danfoss, po nalezení hodnoty l/h pro daný radiátor přejděte ke grafu
pro příslušný typ ventilu (N nebo U) a nastavte integrovaný ventil podle grafu.
Výměna starého H-kusu za Dynamický H-kus při použití integrovaného ventilu Danfoss:
Při výměně H-kusu nejprve určete typ integrovaného ventilu namontovaného na radiátoru (N nebo U).
2
Použijte Označení ventilů Danfoss (viz níže). Potom najděte požadovanou hodnotu l/h a v grafu pro příslušný
typ integrovaného ventilu (viz výše) vyhledejte nastavení integrovaného ventilu.
Integrované ventily jiných výrobců:
Při instalaci radiátoru s integrovaným ventilem jiného výrobce nejprve najděte požadovanou hodnotu l/h
3
pro daný radiátor. Potom najděte v grafu (viz výše) nastavení pro ventil Danfoss. V tabulce Rozsah průtoků
vyhledejte hodnotu kv pro nalezené nastavení. Použijte tuto hodnotu kv pro nastavení integrovaného
ventilu pomocí údajů od výrobce.
© Danfoss HS | 2018.08 | VDGTH148
3
Datový list H-kus RLV-KDV pro radiátory s integrovaným ventilem, s integrovaným regulátorem tlakového rozdílu
Označení ventilů Danfoss
Vypouštění radiátoru
1 2
Typ
ventilu
RA-N
RA-U
Označení
NA, ND, NI, NJ,
NK, NE, NM,
NL, NO, NG
UA, UD, UI, UJ,
UK, UO
Příslušenství
4
Při vypouštění radiátoru nejprve odšroubujte
krytky. Potom uzavřete přívodní i zpětné potrubí.
Produkt Obj. číslo
Plnicí a vypouštěcí kohout bez poniklování, s vnějším závitem ¾” a hadicovou
koncovkou
Samotěsnicí připojovací koncovka proradiátor s integrovaným ventilem s vnitřním
závitem G ½
Měřič p pro optimalizaci čerpadla
Regulátor p (náhradní díl)
Po namontování vypouštěcího kohoutu (1)
ho otevřete šestihranným klíčem (2).
003L0152
003L0249
013G7855
013G7869
© Danfoss HS | 2018.08 | VDGTH148
Datový list H-kus RLV-KDV pro radiátory s integrovaným ventilem, s integrovaným regulátorem tlakového rozdílu

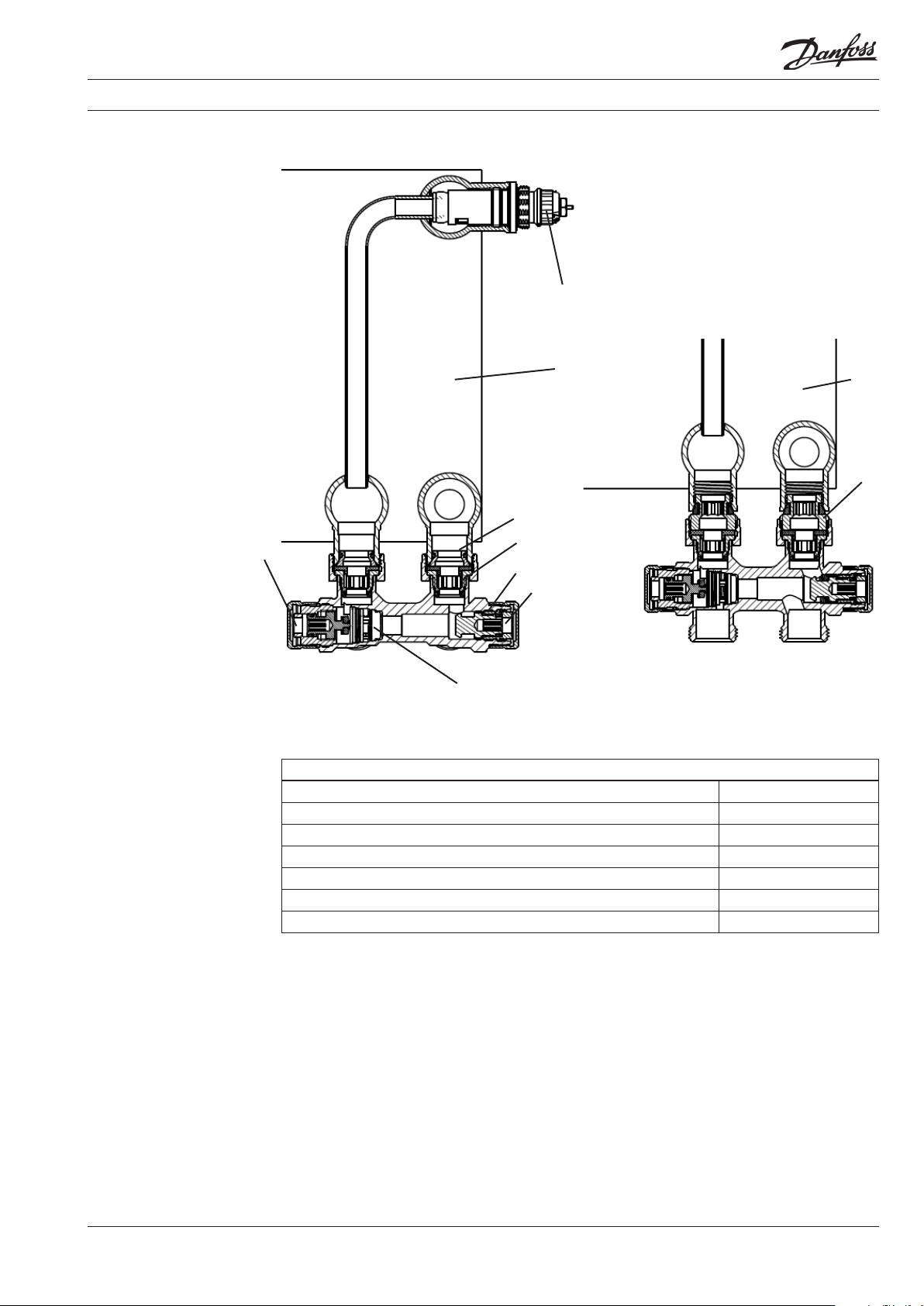

Konstrukce
1. Radiátor s integrovaným
ventilem
2. Integrovaný ventil
3. Samotěsnicí adaptér DN20
4. Těsnění
5. Uzavírání přívodního potrubí
6. Uzavírání zpětného potrubí
7. Vypouštěcí armatura, odtok
2
1
8. Samotěsnicí adaptér DN15
9. Regulátor tlakového rozdílu
1
8
3
4
5
7
6
9
Materiály, které přicházejí do styku s vodou
Ventilové těleso a ostatní mosazné části MS58
Pružina SS EN 10270-3
Membrána EPDM
O-kroužky EPDM/NBR
Regulační deska NBR
Podložka CW452K
Těsnění EPDM
© Danfoss HS | 2018.08 | VDGTH148
5
Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalších tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozornění.
To se týká také výrobků již objednaných za předpokladu, že takové změny nevyžadují dodatečné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou
majetkem příslušných společností. Danfoss a všechny logotypy Danfoss jsou chráněnými obchodními značkami Danfoss A/S. Všechna práva vyhrazena.
Danfoss s.r.o.
Heating Segment • heating.danfoss.cz • +420 283 014 111 • E-mail: danfoss.cz@danfoss.com
Datový list H-kus RLV-KDV pro radiátory s integrovaným ventilem, s integrovaným regulátorem tlakového rozdílu
29
70
81
50
41
52
34
50
41
52
34
50
29
32
40
50
50
32
40
34
50
34
32
40
G1/2"
G3/4"
G1/2"
G3/4"
G1/2"
G3/4"
G3/4"
G3/4"
G3/4"
G3/4"
013G7870
013G7871
013G7872
013G7873
013G7874
013G7875
G3/4"
G3/4"
50
50
50
50
50
50
Rozměry
Připojení
radiátoru
Verze Obj. číslo
Přímý
pravý
013G7870
a levý
G ½
Rohový
pravý
Rohový
levý
013G7871
013G7872
G ¾
Přímý
pravý
a levý
Rohový
pravý
Rohový
levý
Rozměry
013G7873
013G7874
013G7875
6
© Danfoss HS | 2018.08 | VDGTH148
