Danfoss RLV-KB Data sheet [bg]
Лист с данни
H-образни клапани, тип RLV-KB, за клапанни радиатори в двутръбни системи
Приложение
С помощта на H-образните клапани тип RLV-KB всеки клапанен радиатор с разстояние до центъра между съединенията от 50 mm може да
се блокира отделно, например за да се проведе безпроблемна поддръжна дейност, без да се засягат други части на системата.
H-образният клапан тип RLV-KB е никелиран
ие наличен в прави или ъглови версии. Специални адаптери гарантират, че H-образният клапан може да се използва
иза радиатори с вътрешна резба от G ½,
иза такива с външна резба от G ¾. Всички адаптери са самоуплътняващи се.
Система
двутръбна система
RLV-KB фабрично са настроени в отворена позиция.
Съединението към тръби от мед,
мека стомана, PEX и Alupex се прави с компресорни фитинги на Danfoss. Вижте отделния лист с данни.
За да се избегнат отлаганията и корозията, съставът на топлата вода трябва да бъде в съответствие с ръководните принципи на VDI 2035 (Verein Deutscher Ingenieure).
Поръчване и данни |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Съединение |
Kvs |
Макс. |
Тест |
Макс. |
Кодов № |
|||
|
|
|
|
|
||||||||
|
Тип |
|
Версия |
|
|
работно |
температура |
|||||
|
|
Радиатор |
Система |
m³/h |
налягане |
|||||||
|
|
|
|
|
|
налягане |
|
на водата |
|
|||
|
|
|
Ъглов |
G ½ |
G ¾ |
|
|
|
|
|
003L0394 |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
RLV-KB |
|
Прав |
1,4 |
10 bar |
16 bar |
120°C |
003L0392 |
||||
|
|
|
|
|||||||||
|
|
|
|
|
|
|
||||||
|
|
Ъглов |
G ¾ |
G ¾ |
003L0393 |
|||||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Прав |
|
|
|
|
|
003L0391 |
|||
|
|
|
|
|
|
|
|
|
|
|||
Аксесоари |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Продукт |
|
|
|
|
|
|
|
|
|
Кодов № |
||
|
|
|
|
Адаптер (самоуплътняващ се свързващ нипел за клапанен радиатор |
|
003L0399 |
||||||
|
|
|
|
с G ½ вътрешна резба) Размер на опаковката = 20 броя |
|
|
||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
© Danfoss HS | 2020.11 | AI361830632991bg-BG0101 |
Лист с данни |
H-образни клапани, тип RLV-KB, за клапанни радиатори в двутръбни системи |
|
|
Регулиране
Използвайте плоска отвертка, за да регулирате клапана в напълно
отворена или затворена позиция.
Забележка: Обърнете внимание на уплътнителната повърхност върху радиатора, тъй като тя трябва да е подходяща за уплътнение с O-пръстен.

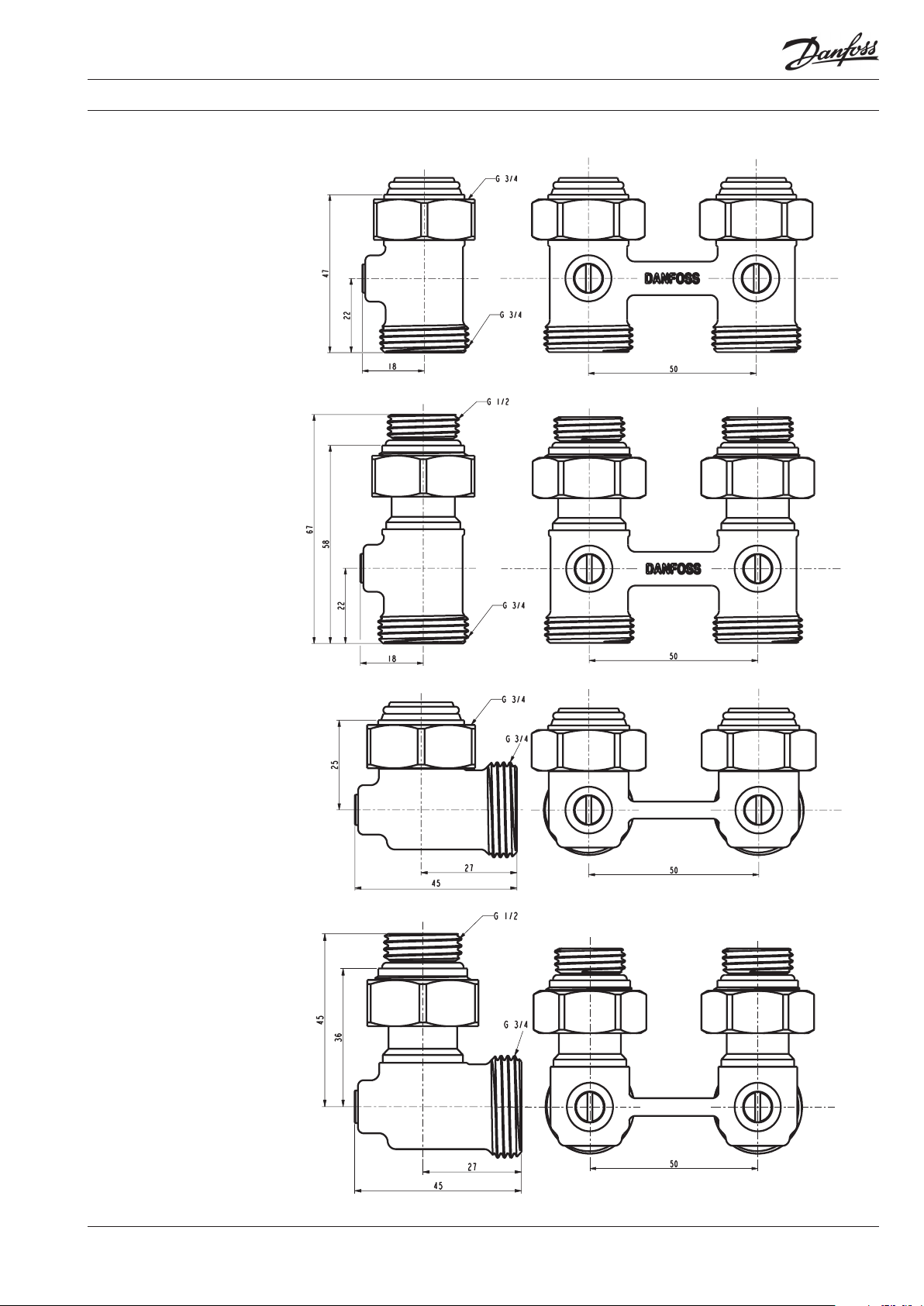

Дизайн |
11 |
3 |
4 |
8 |
10 |
9 |
7 |
6 |
5 |
2 |
1 |
Прав |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
10 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
2 |
|
11 |
|
|
|
|
|
5 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
1 |
Ъглов |
|
|
|
|
|
|
|
ОТВОРЕНОOPEN
ЗАТВОРЕНОCLOSED
1.Тяло на клапана
2.Уплътнение на сачмения клапан
3.О-пръстен
4.Стебло
5.Сачма
6.Накрайник
7.Присъединителна гайка
8.Адаптер
9.О-пръстен на накрайник
10. О-пръстен на адаптер
11. О-пръстен на корпуса
Материали и части в контакт с вода
Корпус на клапана |
CW617N |
|
и други метални части |
||
|
||
|
|
|
О-пръстени |
EPDM |
|
|
|
|
Сачмено уплътнение |
PTFE |
|
|
|
2 |
© Danfoss HS | 2020.11 | AI361830632991bg-BG0101 |
