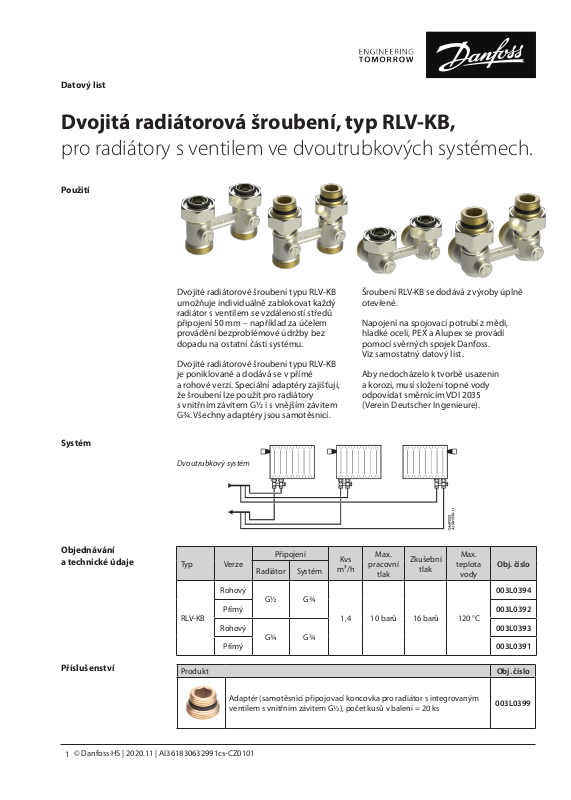

Danfoss RLV-KB Data sheet [cs]
Datový list
Dvojitá radiátorová šroubení, typ RLV-KB,
pro radiátory s ventilem ve dvoutrubkových systémech.
Použití
Dvojité radiátorové šroubení typu RLV-KB umožňuje individuálně zablokovat každý radiátor s ventilem se vzdáleností středů připojení 50 mm – například za účelem provádění bezproblémové údržby bez dopadu na ostatní části systému.
Dvojité radiátorové šroubení typu RLV-KB je poniklované a dodává se v přímé
a rohové verzi. Speciální adaptéry zajišťují, že šroubení lze použít pro radiátory
s vnitřním závitem G½ i s vnějším závitem G¾. Všechny adaptéry jsou samotěsnicí.
Systém
Dvoutrubkový systém
Šroubení RLV-KB se dodává z výroby úplně otevřené.
Napojení na spojovací potrubí z mědi, hladké oceli, PEX a Alupex se provádí pomocí svěrných spojek Danfoss.
Viz samostatný datový list.
Aby nedocházelo k tvorbě usazenin a korozi, musí složení topné vody odpovídat směrnicím VDI 2035 (Verein Deutscher Ingenieure).
Objednávání
a technické údaje
Příslušenství
|
|
|
Připojení |
Kvs |
Max. |
Zkušební |
Max. |
|
||
Typ |
Verze |
|
|
pracovní |
teplota |
Obj. číslo |
||||
Radiátor |
Systém |
m³/h |
tlak |
|||||||
|
|
|
tlak |
vody |
|
|||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Rohový |
G½ |
G¾ |
|
|
|
|
003L0394 |
||
|
|
|
|
|
|
|
|
|||
RLV-KB |
Přímý |
1,4 |
10 barů |
16 barů |
120 °C |
003L0392 |
||||
|
|
|||||||||
|
|
|
|
|
||||||
Rohový |
G¾ |
G¾ |
003L0393 |
|||||||
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|||
|
Přímý |
|
|
|
|
003L0391 |
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Produkt |
|
|
|
|
|
|
|
|
Obj. číslo |
|
|
|
Adaptér (samotěsnicí připojovací koncovka pro radiátor s integrovaným |
003L0399 |
|||||||
|
|
ventilem s vnitřním závitem G½), počet kusů v balení = 20 ks |
|
|||||||
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
1 © Danfoss HS | 2020.11 | AI361830632991cs-CZ0101
Datový list |
Dvojitá radiátorová šroubení, typ RLV-KB, |
|||||||||||||||||||
|
pro radiátory s ventilem ve dvoutrubkových systémech |
|||||||||||||||||||
Nastavení |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OTEVŘENOOPEN
Pomocí plochého šroubováku nastavte ventil do otevřené nebo zavřené polohy.
Poznámka: Věnujte pozornost těsnicímu povrchu na radiátoru, který musí být vhodný pro daný O-kroužek.
ZAVŘENOCLOSED
Konstrukce |
11 |
3 |
4 |
8 |
10 |
9 |
7 |
6 |
5 |
2 |
1 |
Přímý |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
10 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
2 |
|
11 |
|
|
|
|
|
5 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
1 |
1.Těleso ventilu
2.Těsnění kulového kohoutu
3.O-kroužek
4.Vřeteno
5.Kulová plocha
6.Koncovka
7.Spojovací matice
8.Adaptér
9.O-kroužek koncovky
10. O-kroužek adaptéru
11. O-kroužek tělesa
Materiály, které přicházejí do styku s vodou
Ventilové těleso a ostatní kovové části |
CW617N |
|
|
O-kroužky |
EPDM |
|
|
Těsnění kulového kohoutu |
PTFE |
|
|
Rohový
2 © Danfoss HS | 2020.11 | AI361830632991cs-CZ0101
