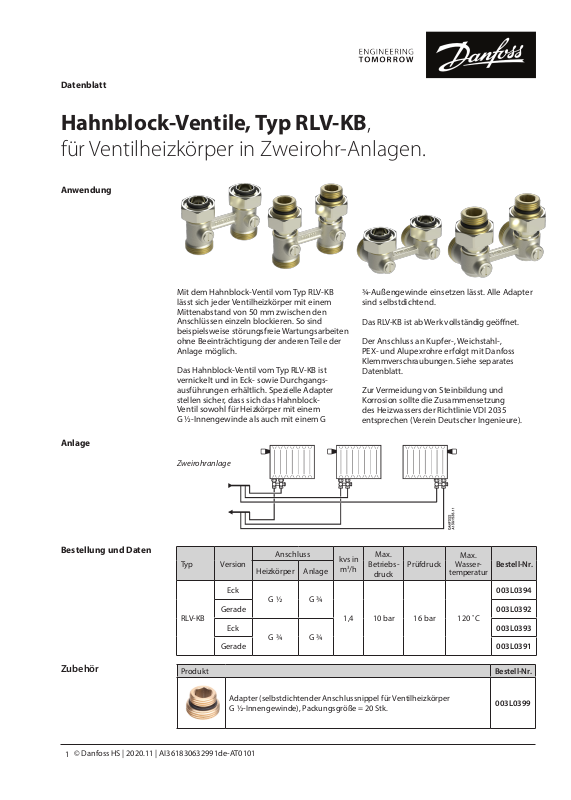

Datenblatt
Hahnblock-Ventile, Typ RLV-KB,
für Ventilheizkörper in Zweirohr-Anlagen.
Anwendung
Mit dem Hahnblock-Ventil vom Typ RLV-KB lässt sich jeder Ventilheizkörper mit einem Mittenabstand von 50 mm zwischen den Anschlüssen einzeln blockieren. So sind beispielsweise störungsfreie Wartungsarbeiten ohne Beeinträchtigung der anderen Teile der Anlage möglich.
Das Hahnblock-Ventil vom Typ RLV-KB ist vernickelt und in Ecksowie Durchgangs ausführungen erhältlich. Spezielle Adapter stellen sicher, dass sich das HahnblockVentil sowohl für Heizkörper mit einem
G ½-Innengewinde als auch mit einem G
Anlage
Zweirohranlage
¾-Außengewinde einsetzen lässt. Alle Adapter sind selbstdichtend.
Das RLV-KB ist ab Werk vollständig geöffnet.
Der Anschluss an Kupfer-, Weichstahl-, PEXund Alupexrohre erfolgt mit Danfoss Klemmverschraubungen. Siehe separates Datenblatt.
Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen (Verein Deutscher Ingenieure).
Bestellung und Daten |
|
|
|
|
|
|
|
|
|
|
|
|
|
Anschluss |
kvs in |
Max. |
|
Max. |
Bestell-Nr. |
||
|
|
|
|
|
||||||
|
Typ |
Version |
|
|
Betriebs |
Prüfdruck |
Wasser |
|||
|
Heizkörper |
Anlage |
m3/h |
|||||||
|
|
|
|
druck |
|
temperatur |
|
|||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Eck |
G ½ |
G ¾ |
|
|
|
|
003L0394 |
|
|
|
|
|
|
|
|
|
||
|
RLV-KB |
Gerade |
1,4 |
10 bar |
16 bar |
120 ˚C |
003L0392 |
|||
|
|
|
||||||||
|
|
|
|
|
|
|||||
|
|
Eck |
G ¾ |
G ¾ |
003L0393 |
|||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
||
|
|
Gerade |
|
|
|
|
003L0391 |
|||
|
|
|
|
|
|
|
|
|||
Zubehör |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Produkt |
|
|
|
|
|
|
|
|
Bestell-Nr. |
|
|
|
|
Adapter (selbstdichtender Anschlussnippel für Ventilheizkörper |
003L0399 |
||||||
|
|
|
G ½-Innengewinde), Packungsgröße = 20 Stk. |
|
|
|||||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 © Danfoss HS | 2020.11 | AI361830632991de-AT0101
Datenblatt |
Hahnblock-Ventile, Typ RLV-KB, für Ventilheizkörper in Zweirohr-Anlagen |
|
|
Zuschnitt
Konstruktion
Zum Justieren des Ventils auf die vollständig geöffnete oder geschlossene Stellung einen Flachschraubenzieher verwenden.
NB: Bitte auf die Dichtungsfläche am Heizkörper achten, sie muss für die O-Ring-Dichtung geeignet sein.
11 3 4
OFFENOPEN
GESCHLOSSEN
CLOSED
8 |
10 |
9 |
7 |
6 |
5 |
2 |
1 |
Gerade |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
10 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
2 |
|
11 |
|
|
|
|
|
5 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
1 |
Eck |
|
|
|
|
|
|
|
1.Ventilkörper
2.Kugelhahndichtung
3.O-Ring
4.Antriebsstange
5.Kugel
6.Anschraubende
7.Überwurfmutter
8.Adapter
9.Anschraubende O-Ring 10. Adapter O-Ring
11. Hauptteil O-Ring
Materialien der wasserberührten Teile
Ventilgehäuse und übrige |
CW617N |
|
Metallteile |
||
|
||
|
|
|
O-Ringe |
EPDM |
|
|
|
|
Kugelhahndichtung |
PTFE |
|
|
|
