Danfoss RLV-K Data sheet [lt]

Techninis
aprašymas

Pritaikymas

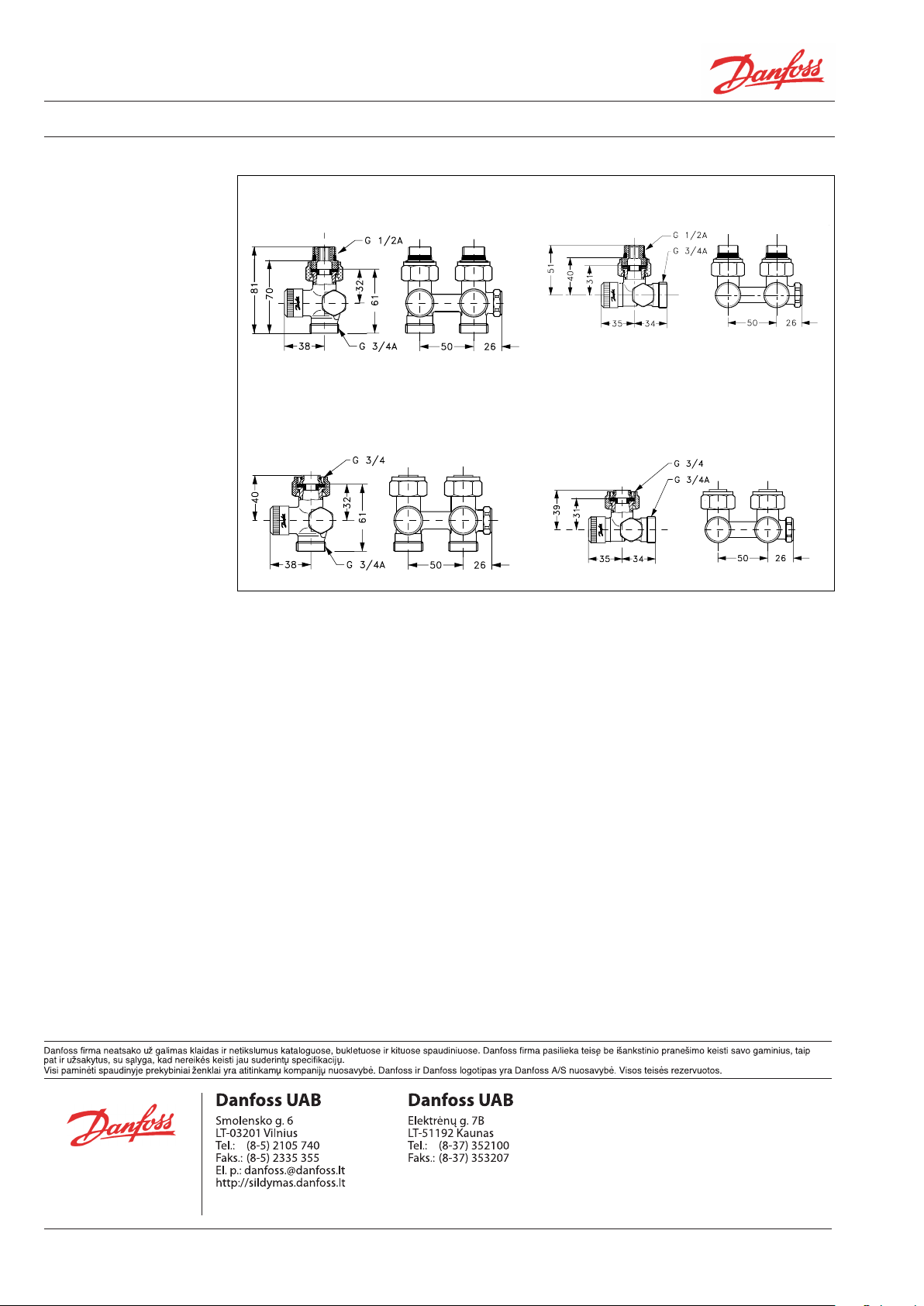

H tipo RLV-K ventiliai radiatoriams

- Vienvamzdėms arba dvivamzdėms sistemoms

- Apatinio pajungimo radiatorių atjungimui

- Su galimybe prijungti dreno čiaupą

Sistema

radiatorių jungtis G ½ ir G ¾ A

RLV-K tiesus,

Naudojant H tipo RLV-K ventilį, kiekvienas radia­toriaus ventilis, kai atstumas tarp jungčių centrų
yra 50 mm, gali būti blokuojamas individualiai,
pvz. norint atlikti techninę priežiūrą, kitoms sistemos
dalims tai neturės jokios įtakos.

H tipo RLV-K ventilis gaminamas su nikeliuotu pa­viršiumi, gali būti tiesus ir kampinis. H dalį galima
montuoti tiesiai ant radiatoriaus su išoriniu sriegiu
G ¾ A. H tipo ventiliai su savaiminio sandarinimo
adapteriu taip pat gali būti montuojami ant radia­torių su vidiniu sriegiu G ½ bei išoriniu sriegiu G ¾.
Visi adapteriai pasižymi sandarumu.

RLV-K galima perjungti iš dvivamzdės sistemos į
vienvamzdę. Gamykloje jis yra nustatytas darbui
dvivamzdėje sistemoje.

Dvivamzdė sistema

RLV-K kampinis,

radiatorių jungtis G ½ ir G ¾ A

Vienvamzdėje sistemoje vandens srautą į radia­torių galima nustatyti labai įvairiai. Perėjimas į
vienvamzdę sistemą atliekamas tiesiog pasukant
apvado strypą.

Pripildymo ir dreno čiaupai prie RLV-K užsakomi
papildomai. Pridedami pripildymo ir dreno čiaupai
be nikeliuoto paviršiaus.

RLV-K ventilius galima prijungti prie varinių,
minkšto plieno, PEX ir Alupex vamzdžių Danfoss
kompresijos fitingais.
Žiūrėkite atitinkamus Techninius aprašymus.

Siekiant išvengti nuosėdų ir korozijos, karšto
vandens sudėtis turėtų atitikti VDI 2035 nuorodas
(Verein Deutscher Ingenieure).

Vienvamzdė sistema

Užsakymas
ir duomenys

DKCD VDQCI321 © Danfoss 05/2008 1

Tipas Versija

Kampinis

RLV-K

Tiesus 003L0280

Kampinis

Tiesus 003L0281

Prijungimas Maks.

Radiatorius Sistema

G ½ A G ¾ A

G ¾ A G ¾ A

darbinis

slėgis

10 bar 16 bar 120 ˚C

Band.
slėgis

Maks.

vandens

temp.

Kodas

003L0282

003L0283

Techninis aprašymas H tipo RLV-K ventiliai radiatoriams

Accessories

Pralaidumas
dvivamzdėje sistemoje

Pralaidumas ir
apvado nustatymas
vienvamzdėje sistemoje

Produktas Kodas

Pripildymo ir dreno čiaupas be nikeliuoto paviršiaus, su ¾”
išoriniu sriegiu ir purkštukas

Adapteris įskaitant sandarinimo veržlę radiatoriaus ventiliui su
G ¾ A išoriniu sriegiu

Prie radiatoriaus prijungiamas sandarinimo adapteris radiatoriaus
ventiliui su G 3/4 vidiniu sriegiu

Ventilis

RLV-K 1,4 0,7

Pagal gamintojo nustatymus RLV-K paruoštas
darbui dvivamzdėje sistemoje. Tai reiškia, kad
radiatoriaus dalis lygi 100%.

Kv vertė radiatoriui su integruotu ventiliu (m3/h)

Kvs-vertė ¹⁾

(m³/h)

Kv-vertė ²⁾

(m³/h)

1) Kvs vertė parodo srauto dydį (Q), pratekantį
RLV-K ventiliu, jeigu RLV-K dirba pagal gamin­tojo nustatymus.

2) Kvs vertė parodo srauto dydį (Q), pratekantį
RLV-K ventiliu veikiančiu kartu su Danfoss
integruotu RTD-N ventiliu, kai kv = 0,78 m3/h,
kai Xp = 2 K.

Kv vertė radiatoriui su integruotu ventiliu (m3/h)

003L0152

003L0292

003L0295

Apvado ašies apsisukimų skaičius

Kv vertė radiatoriui su integruotu ventiliu

ir RLV-K ventiliu (m3/h)

Gamykloje nustatyta, kad RLV-K veiktų dvivamzdėje
sistemoje, tai reiškia, kad apvadas yra uždarytas.

Perjungimas į vienvamzdę sistemą atliekamas
pasukant apvado strypą. Žiūrėkite žemiau.

Norimas srautas ir radiatoriaus dalis nustatomi

2 VDQCI321 © Danfoss 05/2008 DKCD

naudojant apvado strypą.

Pavyzdys:
Apvado nustatymas teisingai radiatoriaus daliai

Duota:
Radiatoriaus su termostatiniu
ventiliu kv vertė: 0,4 (m3/h)
Norima radiatoriaus dalis: 30%

Sprendimas:
Dešiniajame grafike parodyta, kad apvado strypą
reikia pasukti 1 2/3 karto. Kariajame grafike paro­dytas bendras radiatoriaus su integruotu ventiliu ir
RLV-K ventiliu kv dydis.

Radiatoriaus dalis (%)
