Manualul frigotehnistului Regulatoare de presiune
Utilizare
Regulatorul presiunii de
vaporizare KVP
Regulatoarele de presiune tip KV controlează
părţile de joasă şi înaltă presiune ale sistemului în
diverse condiţii de sarcină:
KVP este folosit ca regulator al presiunii de
vaporizare.
KVR este folosit ca regulator al presiunii de
condensare.
KVL este folosit ca regulator al presiunii din carter.
KVC este folosit ca regulator de capacitate.
NRD este folosit ca regulator al presiunii
diferenţiale şi ca regulator al presiunii din
rezervorul de lichid.
KVD este folosit ca regulator al presiuni în
rezervorul de lichid.
CPCE este folosit ca regulator de capacitate.
Regulatorul presiunii de vaporizare este instalat
pe conducta de aspiraţie după vaporizator pentru
reglarea presiunii de vaporizare în instalaţiile
frigorifi ce cu unul sau mai multe vaporizatoare şi
un compresor.
În astfel de instalaţii frigorifi ce (care funcţionează
cu diferite presiuni de vaporizare) KVP se
instalează după vaporizatorul cu presiunea cea
mai mare de vaporizare.
Fiecare vaporizator este activat de un ventil
electromagnetic în conducta de lichid.
Compresorul este controlat de un presostat la
funcţionarea în pump-down. Presiunea maximă
de pe partea de aspiraţie corespunde celei mai
joase temperaturi din cameră.
În sistemele frigorifi ce cu vaporizatoare legate în
paralel şi compresoare legate în paralel, şi în care
este necesară aceeaşi presiune de vaporizare, KVP
trebuie instalat pe conducta comună de aspiraţie.
Ak0_0031
Regulatoare de
presiune
Ak0_0025
Ak0_0019
Regulatorul KVP al presiunii de vaporizare are un
racord pentru manometru care se foloseşte când
se reglează presiunea de vaporizare. KVP menţine
constantă presiunea în vaporizator.
KVP se deschide la ridicarea presiunii de intrare
(presiunea de vaporizare).
Ak0_0023
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 37

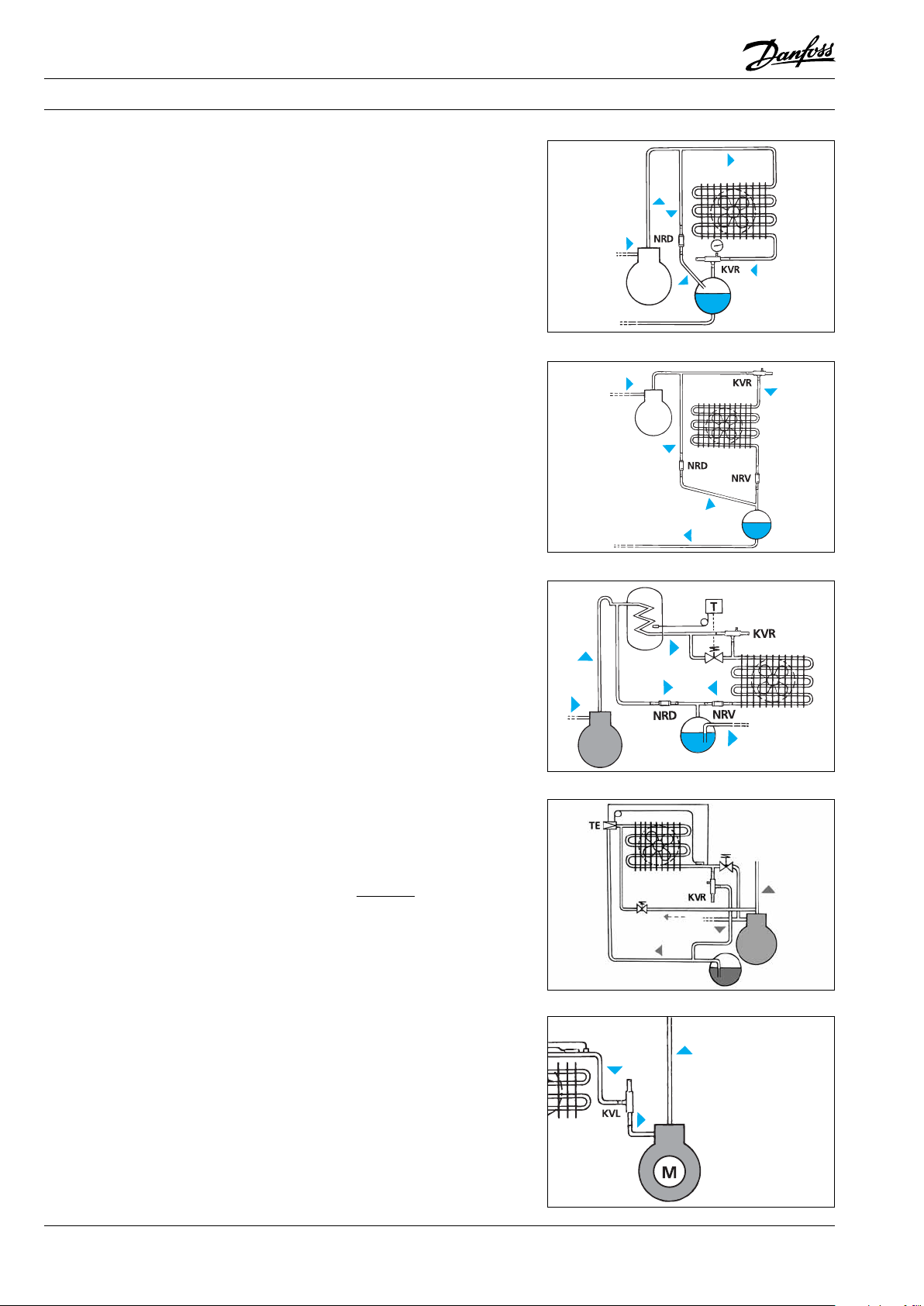

Manualul frigotehnistului Regulatoare de presiune
Regulatorul presiunii de
condensare KVR
KVR se instalează în mod normal între
condensatorul răcit cu aer şi rezervorul de lichid.
KVR menţine constantă presiunea în
condensatoarele răcite cu aer. El se deschide
la creşterea presiunii de intrare (presiunea de
condensare).
KVR împreună cu KVD sau cu NRD asigură
o presiune a lichidului sufi cient de mare în
rezervorul de lichid în diverse condiţii de
funcţionare.
Regulatorul presiunii de condensare KVR are un
racord pentru manometru pentru a fi utilizat
atunci când se reglează presiunea de condensare.
În situaţiile în care atât condensatorul răcit cu aer
cât şi rezervorul de lichid sunt situate în exterior,
în mediu foarte rece, poate fi difi cil să se pună în
funcţiune sistemul frigorifi c după o perioadă de
oprire mai lungă.
În astfel de condiţii, KVR se instalează în faţa
condensatorului răcit cu aer, cu un ventil NRD pe
conducta de by-pass a condensatorului.
NRV împiedică întoarcerea lichidului în timpul
operaţiunii de punere în funcţiune.
KVR este folosit de asemenea pentru recuperarea
căldurii. Pentru această utilizare, KVR se instalează
între recuperatorul de căldură şi condensator.
Este necesar să se instaleze un NRV între
condensator şi rezervorul de lichid pentru a
preveni recondensarea lichidului în condensator.
Ak0_0026
Ak0_0027
Ak0_0028
KVR poate fi folosit ca supapă de descărcare în
instalaţii frigorifi ce cu dezgheţare automată. În
acest caz KVR se instalează între conducta de
ieşire din vaporizator şi rezervorul de lichid.
Notă!
KVR nu se foloseşte niciodată ca supapă de
siguranţă.
Ak0_0029
Regulatorul presiunii din carter
KVL
Regulatorul presiunii din carter KVL limitează
funcţionarea compresorului şi pornirea dacă
presiunea de aspiraţie devine prea mare.
Este instalat pe conducta de aspiraţie a instalaţiei
frigorifi ce, imediat înaintea compresorului.
KVL este folosit adesea în sistemele frigorifi ce
cu compresoare ermetice sau semi-ermetice
destinate pentru domenii de temperaturi joase.
KVL se deschide la reducerea presiunii de ieşire
(presiunea de aspiraţie).
Ak0_0024
38 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006

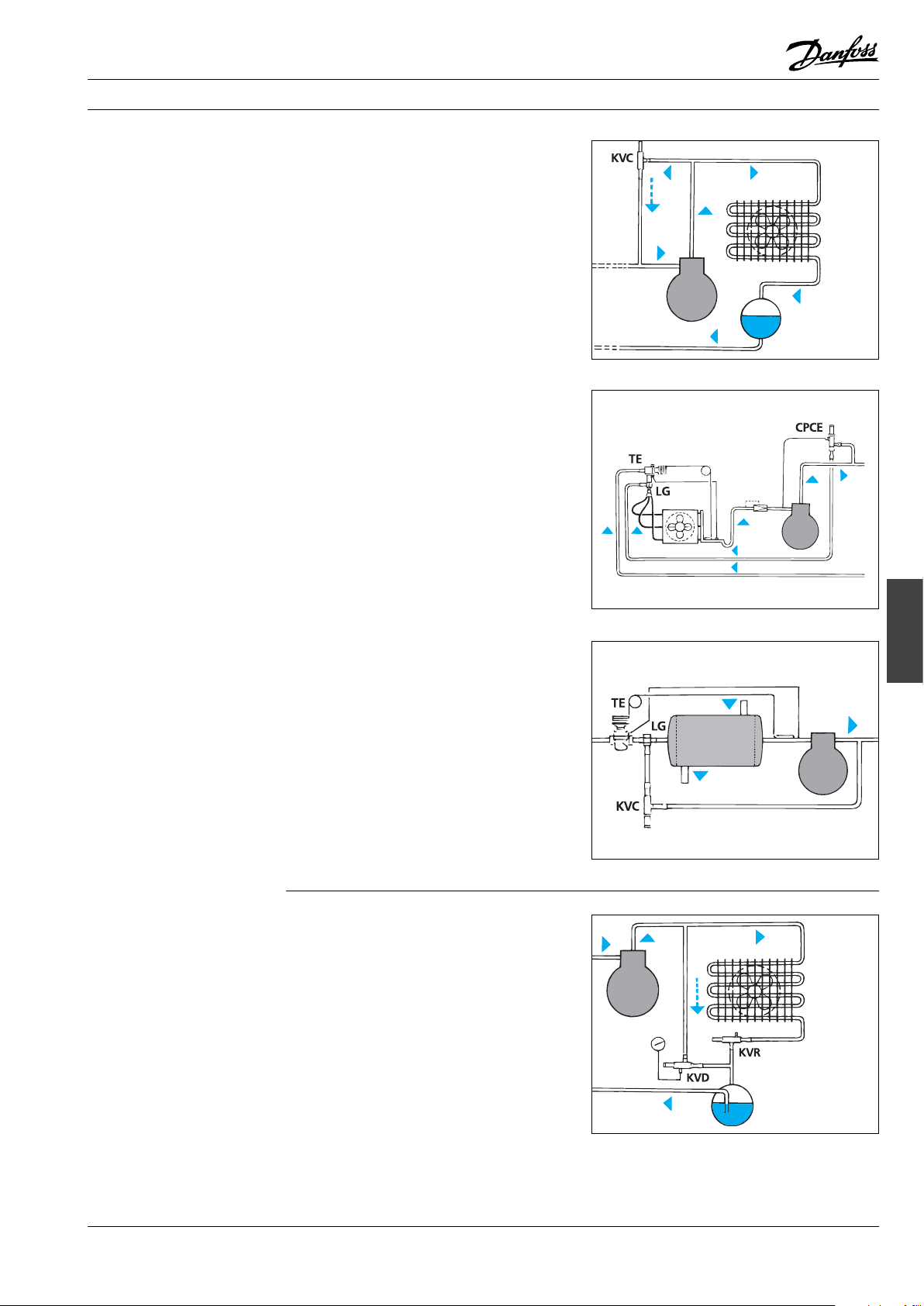

Manualul frigotehnistului Regulatoare de presiune
Regulatorul de capacitate KVC
KVC este folosit pentru reglarea puterii în
instalaţiile frigorifi ce în care apar situaţii de
sarcină scăzută când este necesar să se evite
presiunea de aspiraţie scăzută “funcţionarea
compresorului în cicluri scurte şi dese”.
O presiune de aspiraţie prea joasă va provoca
de asemenea vacuum în sistemul frigorifi c şi
va conduce astfel la riscul infi ltrării umezelii
în instalaţiile frigorifi ce cu compresor deschis.
KVC se instalează în mod normal pe conducta
de scurtcircuitare între conducta de refulare
a compresorului şi conducta de aspiraţie. KVC
se deschide la scăderea presiunii de ieşire
(presiunea de aspiraţie).
Ak0_0030
Se poate folosi ca alternativă la KVC un
regulator de capacitate CPCE dacă este
necesară o mai mare exactitate a reglării,
dacă este prezentă situaţia unei presiuni de
aspiraţie joasă sau a unei căderi de presiune
mai ridicată între racordul de ieşire al CPCE şi
presiunea de aspiraţie.
Regulatoare de
presiune
Ak0_0002
Regulatorul de presiune în
rezervorul de lichid KVD
KVC poate fi instalat de asemenea pe o conductă
de scurtcircuitare din conducta de refulare a
compresorului, cu ieşirea situată într-un punct
între ventilul de laminare şi vaporizator.
Acest model de aranjare poate fi folosit la un
răcitor de lichid cu diverse compresore cuplate
în paralel şi în care nu se foloseşte distribuitor de
lichid.
Ak0_0003
KVD este folosit pentru menţinerea unei
presiuni sufi cient de mari în rezervorul de
lichid în sistemele frigorifi ce cu sau fără
recuperarea căldurii.
KVD este folosit împreună cu un regulator al
presiunii de condensare KVR.
Regulatorul presiunii din rezervorul de lichid
KVD are un racord pentru manometru care se
utilizează atunci când se reglează presiunea
din rezervorul de lichid.
KVD se deschide când se reduce presiunea de
ieşire (presiunea din rezervorul de lichid)
Ak0_0004
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 39
Manualul frigotehnistului Regulatoare de presiune
Identifi care
Toate regulatoarele de presiune KV au o etichetă
pe care este înscrisă funcţiunea şi tipul ventilului,
de ex. CRANKCASE PRESS. REGULATOR tip KVL
Eticheta conţine de asemenea domeniul de
presiuni pentru funcţionarea ventilului şi presiunea
de operare maximă admisă a acestuia (PB/MWP).
O săgeată dublă (+ şi -) este imprimată în partea
inferioară a etichetei. Direcţia + (plus) înseamnă
presiune mai mare şi - (minus) înseamnă presiune
mai scăzută.
Regulatoarele de presiune KV pot fi folosite
cu toţi agenţii frigorifi ci existenţi, cu excepţia
amoniacului (NH
domeniul de presiune respectiv.
), cu condiţia să fi e respectat
3
Corpul ventilului este marcat cu dimensiunea
acestuia, de ex. KVP 15, cu o săgeată care indică
sensul de curgere prin regulator.
PS
Ak0_0032
Ak0_0005
Instalare
Brazare/lipire
Asiguraţi-vă că sistemul de conducte din jurul
regulatoarelor KV este curat şi bine asigurat.
Aceasta va proteja regulatoarele împotriva
vibraţiilor.
Toate regulatoarele de presiune KV trebuie
totdeauna să fi e instalate astfel încât curgerea să
fi e în direcţia săgeţii.
Regulatoarele de presiune KV pot fi de altfel
instalate în orice poziţie, dar ele nu trebuie
niciodată să poată crea un blocaj de ulei sau de
apă.
În timpul brazării este important să se înfăşoare o
pânză umedă în jurul regulatorului.
Totdeauna se va orienta fl acăra de gaz departe
de regulator astfel încât acesta să nu fi e supus
acţiunii directe a căldurii. Atunci când se
brazează, se va avea grijă să nu rămână material
de brazare în regulator deoarece aceasta ar
împiedica funcţionarea.
Înainte de brazarea unui regulator KV,
asiguraţi-vă că a fost îndepărtat orice ventil de
conectare pentru manometre. Când se brazează
regulatoarele KV se va folosi întotdeauna un gaz
inert.
Ak0_0006
Ak0_0007
Atenţie!
Aliajele din materialele de brazare şi
fl uxul de căldură dau naştere unor
emanaţii care pot fi dăunătoare
pentru sănătate. Citiţi instrucţiunile furnizorului şi
urmaţi recomandările acestora de securitate. Ţineţi
capul departe de fum în timpul brazării. Folosiţi o
bună ventilaţie şi/sau o conductă de evacuare
pentru fl acără şi nu inhalaţi fumul şi gazele.
Este o idee bună să folosiţi ochelari de protecţie.
Nu se recomandă sudarea atunci când agentul
frigorifi c se afl ă în sistem. Se pot emite gaze
agresive care pot, de exemplu, să deterioreze
burdufurile din regulatoarele KV sau alte părţi
componente ale sistemului frigorifi c.
40 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Manualul frigotehnistului Regulatoare de presiune
Testarea presiunii
Vacuumare
Regulatoarele de presiune KV pot fi testate la
presiune după ce au fost instalate, cu condiţia
ca presiunea de testare să nu depăşească
presiunea maximă permisă înscrisă pe ventile.
Presiunea de încercare maximă pentru
ventilele KV este prezentată în tabel.
În timpul vacuumării instalaţiei frigorifi ce, toate
ventilele KV trebuie să fi e deschise. Ventilele KV
setate în fabrică vor avea la livrare următoarele
poziţii:
KVP, închis
KVR, închis
KVL, deschis
KVC, deschis
KVD, deschis
Este deci necesar să se înşurubeze din nou
şurubul de reglaj al KVP şi KVR în sens invers
acelor de ceasornic în timpul vacuumării
sistemului.
În cazuri individuale poate fi necesar să se
vacuumeze atât din partea de înaltă presiune
cât şi din partea cu presiune joasă în instalaţia
frigorifi că.
Vacuumarea prin racordurile pentru manometre
ale KVP, KVR şi KVD nu este recomandată
deoarece în aceste porţiuni orifi ciile sunt foarte
mici.
Tip Presiunea de testare,
bar
KVP 12 - 15 - 22 28
KVP 28 - 35 25
KVL 12 - 15 - 22 28
KVL 28 - 35 25
KVR 12 - 15 - 22 31
KVR 28 - 35 31
KVD 12 - 15 31
KVC 12 - 15 - 22 31
Regulatoare de
presiune
Ak0_0009
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 41
Manualul frigotehnistului Regulatoare de presiune
Reglaj
Regulatoarele presiunii de
vaporizare KVP
Atunci când se reglează regulatoarele de
presiune KV în instalaţiile frigorifi ce este bine
să se folosească reglajul fabricii ca punct de
plecare.
Reglajul din fabrică pentru fi ecare regulator
de presiune poate fi afl at prin măsurarea
distanţei de la capătul ventilului la capătul
şurubului de reglaj.
Tabelul prezintă reglajul din fabrică, distanţa
“x” şi schimbarea de presiune per revoluţie a
şurubului de reglaj pentru toate tipurile KV.
Regulatoarele presiunii de vaporizare KVP sunt
furnizate întotdeauna cu un reglaj din fabrică de
2 bar. Prin rotirea în sensul acelor de ceasornic
se obţine o presiune mai mare, iar prin rotirea
în sens invers acelor de ceasornic se obţine o
presiune mai joasă.
După ce sistemul s-a afl at în regim de funcţionare
normal pentru o perioadă, este necesară o reglare
fi nă. Se va folosi totdeauna un manometru atunci
când se face o reglare fi nă.
Dacă se foloseşte KVP pentru protecţia congelării,
reglarea fi nă trebuie făcută când sistemul
funcţionează la capacitate minimă. Nu uitaţi să
repuneţi la loc capacul de protecţie pe şurubul de
reglare după reglarea fi nală.
Tip
KVP 12 - 15 - 22 2 bar 13 0.45
KVP 28 - 35 2 bar 19 0.30
KVL 12 - 15 - 22 2 bar 22 0.45
KVL 28 - 35 2 bar 32 0.30
KVR 12 - 15 -22 10 bar 13 2.5
KVR 28 - 35 10 bar 15 1.5
KVD 12 - 15 10 bar 21 2.5
KVC 12 - 15 - 22 2 bar 13 0.45
Ak0_0010
Ak0_0011
Reglaj
fabrică
X mm bar/rev.
Regulatoarele de presiune în
carter KVL
Regulatoarele presiunii de
condensare KVR + NRD
Regulatoarele de presiune în carter KVL sunt
furnizate întotdeauna cu un reglaj din fabrică de
2 bar.
Prin rotirea în sensul acelor de ceasornic se obţine
o presiune mai mare, iar prin rotirea în sens invers
acelor de ceasornic, o presiune mai mică.
Reglajul din fabrică este punctul în care KVL
începe să se deschidă sau în care de abia s-a închis.
Deoarece compresorul trebuie să fi e protejat,
reglarea KVL este presiunea maximă admisă de
aspiraţie a compresorului. Reglarea trebuie să fi e
făcută folosindu-se manometrul pentru
presiunea de aspiraţie a compresorului.
În instalaţiile frigorifi ce cu KVR + NRD, reglarea
KVR trebuie să ducă la obţinerea unei presiuni
adecvate în rezervorul de lichid.
Presiunea din condensator cu 1,4 până la 3,0 bar
(căderea de presiune prin NRD) mai mare decât
presiunea din rezervorul de lichid trebuie să fi e
acceptabilă. Dacă nu este acceptabilă, trebuie
realizat un montaj cu KVR + KVD.
Această reglare este bine să fi e făcută pe timpul
funcţionării în perioada de iarnă.
Ak0_0012
Ak0_0013
42 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Manualul frigotehnistului Regulatoare de presiune
Regulatoarele presiunii de
condensare KVR + KVD
În instalaţiile frigorifi ce cu KVR + KVD, presiunea
de condensare trebuie reglată mai întâi cu KVR în
timp ce KVD este închis (şurubul de reglare întors
complet înapoi în sens invers acelor de ceasornic).
Apoi, KVD trebuie reglat la o presiune a
rezervorului de lichid, de ex. cu circa 1 bar mai
mică decât presiunea de condensare.
Pentru această reglare trebuie folosit un manometru
şi este bine să fi e făcută pe perioada de iarnă.
Dacă presiunea de condensare este reglată în
timpul verii, trebuie folosită una dintre
procedurile următoare:
1) Într-o instalaţie frigorifi că nou instalată cu o
reglare KVR/KVD de 10 bar ca punct de pornire,
sistemul poate fi reglat prin numărarea
numărului de ture ale şurubului de reglare.
2) Într-o instalaţie frigorifi că existentă în care
Ak0_0014
reglarea KVR/KVD nu este cunoscută, trebuie mai
întâi stabilit punctul de plecare. Numărul de ture
ale şurubului de reglare poate fi apoi numărat.
Regulatoare de presiune Danfoss
Produsul Folosit ca Deschide Domeniul de presiuni
KVP Regulator presiune de vaporizare la o creştere a presiunii la intrare 0 - 5.5 bar
KVR Regulator presiune de condensare la o creştere a presiunii la intrare 5 - 17.5 bar
Regulatoare de
presiune
KVL Regulator presiune în carter la o creştere a presiunii la ieşire 0.2 - 6 bar
KVC Regulator capacitate la o creştere a presiunii la ieşire 0.2 - 6 bar
CPCE Regulator capacitate la o creştere a presiunii la ieşire 0 - 6 bar
NRD Regulator diferenţial de presiune începe să deschidă când căderea de presi-
3 - 20 bar
une în ventil este de 1,4 bar, şi este complet
deschis când căderea de presiune este 3 bar.
KVD Regulator presiune rezervor la o cădere a presiunii la ieşire 3 - 20 bar
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 43
Loading...
