Danfoss Regolatore principale Danfoss Icon Data sheet [it]

Descrizione tecnica

Regolatore principale Danfoss Icon™ 24 V

Descrizione

Danfoss Icon™ è un sistema di riscaldamento
modulare per il controllo di singoli ambienti. Può
essere congurato come sistema cablato, wireless o
combinato di ambidue tecnologie a seconda della
necessità.

Il centro del sistema è il Regolatore principale
Danfoss Icon™ da 24 V, che congura e collega
l’intero sistema.

L’installazione e congurazione del Regolatore
principale Danfoss Icon™ da 24 V sono facili con il
programma dei parametri preimpostati ed inter­facia sensoriale intuitivamente chiara.

Particolarita` funzionali del sistema (alcune
funzioni richiedono moduli di espansione):

• Bilanciamento automatico (PWM+), che
assicura il bilanciamento idraulico del sistema
con regolatore principale, in base all’esigenza
effettiva di un determinato ambiente.

• Non richiede le pre-regolazioni sul collettore.

• Capacità di controllare on / off.

• Funzionamento di attuatore nel modo NC/NO
(normalmente chiuso / normalmente aperto).

• Passo al modo di raffreddamento (è necessario
un modulo di espansione).

• Supporto dei impianti a 2-, 3- о 4- tubi
nelle configurazioni variabili (per maggiori

informazioni, consultare la Guida all’installazione
per modulo di espansione).

• Regolazione della temperature di radiatore
in entrata di sistema (è necessario un modulo
di espansione), puo` essere regolata sia a
mantenere la temperatura fissa, che a regolare
la temperatura dipendente dal consumo del
calore nei ambienti.

• Uscita nominale – 230 V con messa a terra per la
pompa di circolazione.

• Uscita nominale – 230 V (per esempio, nel modo
“sempre acceso).

• Uscita segnale di fabbisogno di calore (per
esempio, per relè con contatto pulito).

• Possibilita` di creare una sistema wireless,
collegando un modulo radio (necessario per
una sistema wireless).

• Collegamento alla rete elettrica (per termostati 24 V).

• Possibilita` di usare contemporaneamente i
termostati cablati e wireless nello stesso sistema.

• Possibilita` di controllare il sistema tramite
smartphone grazie all’app che supporta IOS e
Android (necessario un modulo app.).

• Software aggiornabile con l’App o il modulo
Zigbee.

• Integrazione parti terze con soluzioni
compatibili Zigbee attraverso il modulo Icon™
Zigbee.

Informazione per ordine

Accessori

© Danfoss | FEC | 2020.11

Prodotto Codice

Regolatore principale Danfoss Icon™, 24 V, 10 ch., OTA 088U1141
Regolatore principale Danfoss Icon™, 24 V, 15 ch., OTA 088U1142
Regolatore principale Danfoss Icon™, 24 V, 10 ch., NP, OTA 088U1147
Regolatore principale Danfoss Icon™, 24 V, 15 ch., NP, OTA 088U1148

Prodotto Codice

Modulo di espansione Danfoss Icon™ 088U1100
Modulo App Danfoss Icon™ 088U1101
Ripetitore Danfoss Icon™ 088U1102
Modulo radio Danfoss Icon™ 088U1103
Modulo Zigbee Danfoss Icon™ 088U1130
Danfoss Zigbee Ripetitore 088U1131

AI350540105680it-IT0101 | 1

Descrizione tecnica Regolatore principale Danfoss Icon™ 24 V

Modi di applicazione

Esempio 1: Impianto a 2 tubi (raffreddamento (opzionale))

Esempio 2: Impianto a 2 tubi con unità di miscelazione (regolazione della temperatura di radia-

tore in sistema (opzionale))

23

Esempio 3: Impianto a 4 tubi (raffreddamento)

2 | © Danfoss | FEC | 2020.11

AI350540105680it-IT0101

Descrizione tecnica Regolatore principale Danfoss Icon™ 24 V

Caratteristiche tecniche

Caratteristiche comuni per
tutti i prodotti Danfoss Icon™

Regolatore principale 24 V e
modulo di espansione
(opzionale)

Per ottenere informazione riguardo tutti modi d’uso, consultare la Guida di installazione per modulo
di espansione

Temperatura per test di pressione della sfera 75 °C
Controllo del grado di inquinamento Grado 2, normale ambiente domestico
Classe software Classe A
Tensione d’impulso nominale 4 kV
Tempo di esercizio Collegato in modo permanente
Intervallo di temperatura, stoccaggio e

Da −20 °C a +65 °C

trasporto
Istruzioni per lo smaltimento Il prodotto deve essere smaltito come rifiuto

elettronico.

Tensione di alimentazione 220-240 VCA
Frequenza di alimentazione 50/60 Hz
Tensione di uscita, attuatori 24 V CC
Consumo massimo di corrente per uscita

2 W

attuatore
Numero di uscite per attuatori (1 attuatore per

terminale di uscita)

10 o 15 a seconda del tipo del regolatore
principale

Tensione di uscita, termosta 24 V CC
Consumo in stand-by per termostato 0,2 W

Numero massimo di termostati 10 o 15 a seconda del tipo del regolatore

principale

Lunghezza massima del cavo dal regolatore
principale a un termostato da 24 V (a seconda
del tipo di cavo usato)

Se 2 × 2 × 0,6 mm² STP/UTP: 100 m
Se 2 × 0,5 mm²: 150 m

Se > 2 × 0,75 mm²: 200 m
Consumo in stand-by, Regolatore principale < 2 W
Consumo massimo di corrente, escluso l’uso

< 50 W
delle uscite PWR 1 e PWR 2

Protezione interna (fusibile, non sostituibile) 2,5 A
Relè di uscita Relè con contatto pulito, carico massimo 2 A
Uscite attuatori, tipo Tipo 1C (micro interruzione)
Uscita “PWR 1”, tipo e uscita nominale max Tipo 1B (micro disconnessione)
Uscita “PWR 2”, tipo e uscita nominale max Tipo: uscita permanente, sempre attiva 230 V,

max 50 W
Uscita “PWR 3” (opzionale, su modulo di

24 V CC, max 1 W
espansione, usata per il sensore di punto di
condensazione)

Ingresso “1” (opzionale, su modulo di espan-

Ingresso interruttore est. (interno 24 V pull-up)
sione, l’uso varia in base all’applicazione
prescelta)

Ingresso “2” (opzionale, su modulo di espan-

Ingresso interruttore est. (interno 24 V pull-up)
sione, l’uso varia in base all’applicazione
prescelta) Ingresso interruttore est. interno 24 V
pull-up.

Ingresso “3”, per sensore (opzionale, su modulo

Sensore esterno, PT 1000 (Danfoss ESM 11)
di espansione)

Dimension L: 370 mm, A: 100 mm, P: 53 mm
Dichiarazione di conformità alle seguenti

LVD, EMC, RoHS e WEEE
direttive:

Scopo del controllo Controllo elettronico individuale della tempera-

tura ambiente
Metodo di messa a terra Cavo elettrico fornito in fabbrica,

incl. conduttore PE
Incapsulamento (classe IP) IP 20
Classe di protezione Classe II per costruzioni con terminale di messa

a terra
Intervallo di temperatura ambiente, uso

Da 0 °C a 50 °C
continuo

© Danfoss | FEC | 2020.11

AI350540105680it-IT0101 | 3

Danfoss

Heating Segment • danf

Danf
Ciò vale anche per i pr
citati nel presente materiale sono di proprietà delle rispettive società. Danf

Caratteristiche tecniche

Modulo radio e ripetitore

Modulo app

Scopo del controllo Dispositivo di trasmissione e ricezione
Intervallo di temperatura ambiente, uso

Da 0 °C a 40 °C

continuo
Frequenza 869 MHz
Potenza di trasmissione <2,5 mW
Incapsulamento (classe IP) IP 20
Dichiarazione di conformità alle seguenti

RED, RoHS, WEEE

direttive:
Classe di protezione Radio: Classe III per costruzioni,

Ripetitore: Classe II per costruzioni

Tensione di alimentazione Radio: 5 V CC,

Ripetitore: 230 V CA 50/60 Hz

Scopo del controllo Dispositivo Wi-Fi di trasmissione e ricezione,

incl. Bluetooth

Intervallo di temperatura ambiente, uso

Da 0 °C a 40 °C

continuo
Frequenza 2,4 GHz
Incapsulamento (classe IP) IP 20
Dichiarazione di conformità alle seguenti

RED, RoHS, WEEE

direttive:
Classe di protezione Radio: Classe III
Tensione di alimentazione 5 V CC

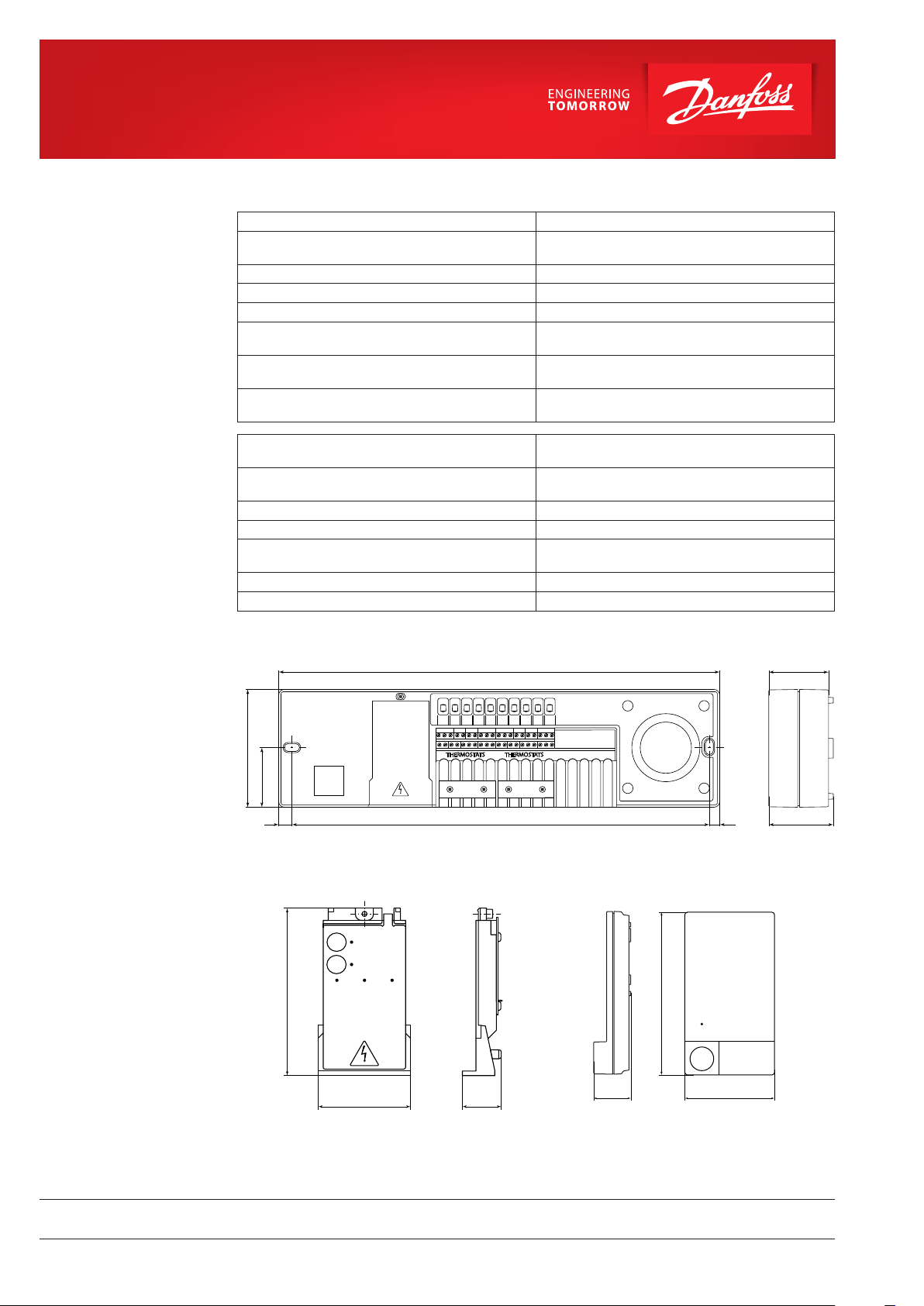

Disegni

101

372

1 2 3 987654 10

50

10

354 8

50

54

Regolatore principale Danfoss Icon™ 24 V

97

53 24

29 69

125

S.r.l.

oss.it • [phone] • E-mail: [e-mail]

oss declina ogni responsabilità per eventuali errori contenuti in cataloghi, brochure o altra documentazione cartacea. Danfoss si riserva il diritto di modificare i propri prodotti senza preavviso.

odotti già ordinati, a condizione che tali modifiche possano essere apportate senza rendere necessarie successive variazioni alle specifiche già concordate. Tutti i marchi registrati

4 | © Danfoss | FEC | 2020.11

Modulo di espansione Danfoss Icon™ Modulo Radio Danfoss Icon™

oss e il logo Danfoss sono marchi registrati di Danfoss A/S. Tutti i diritti sono riservati.

AI350540105680it-IT0101
