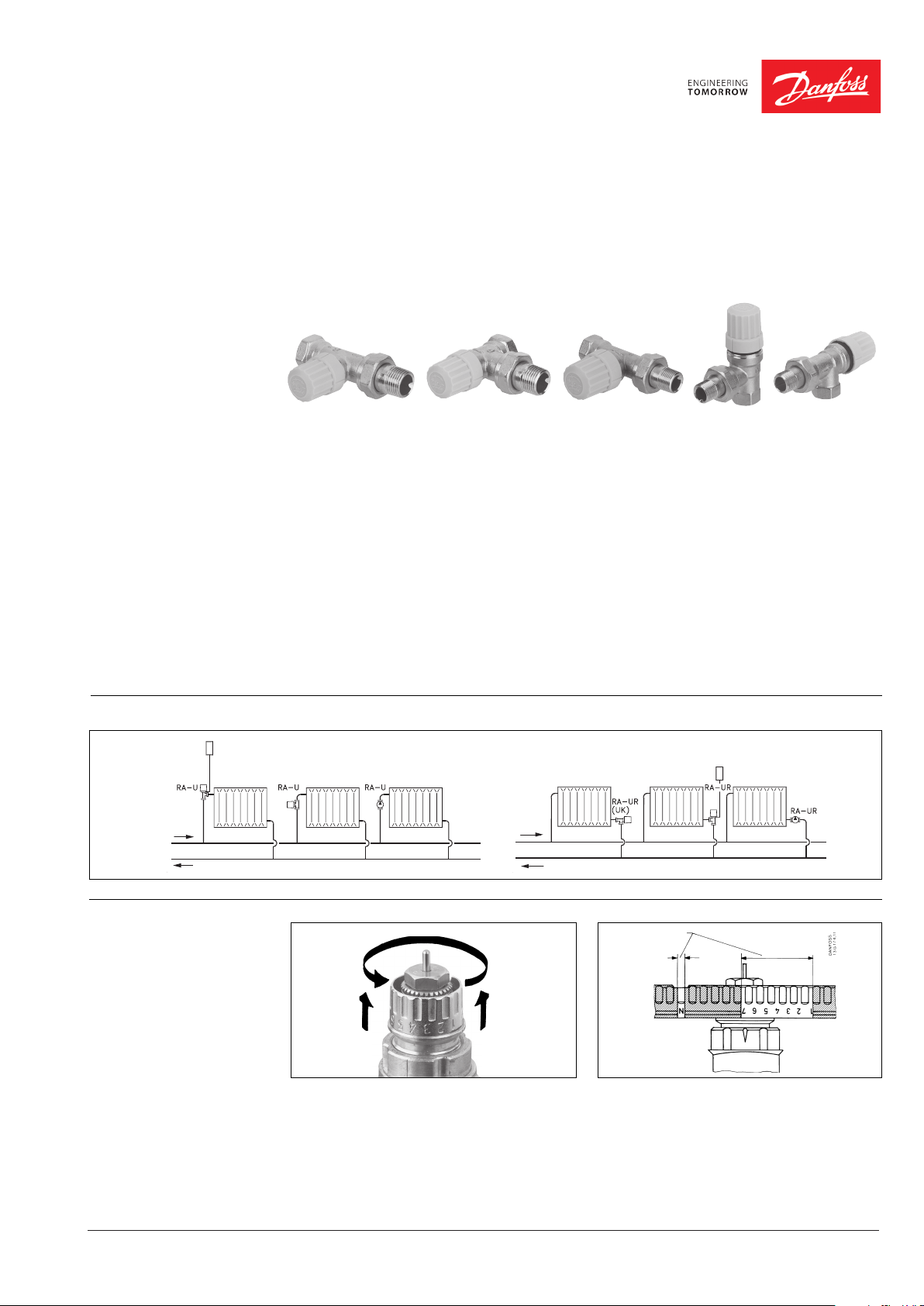

Tehniline andmeleht
RA-U ja RA-UR ventiilid
RA 2000 radiaatoritermostaadile
Kasutamine
RA-U sirge RA-U nurkne RA-UR sirge RA-UR nurkne RA-UR UK
Süsteemi skeem
RA-U ja RA-UR ventiilid on mõeldud kasutamiseks eelkõigeväikese vooluhulgaga radiaatoritega küttesüsteemides. RA-U paigaldatakse
radiaatori pealevoolule, RA-UR tagasivoolule.
RA-UR sobib asendama juba paigaldatud FJVR
ventiile, kuna neil on samad mõõtmed.
Teistest RA-seeria ventiilidest eristamiseks on
RA-U ja RA-UR kaitsekork kollast värvi ja ventiili
kaelale on märgitud „U“. Ventiili korpusel olev
nool tähistab voolu suunda.
RA-U ja RA-UR ventiilidel on sisseehitatud
eelseadistus. Seegamaksimaalset vooluhulka
eiületata.
RA-U ja RA-UR ventiilid sobivad kasutamiseks
kõigi RA 2000 radiaatoritermostaatidega.
Termostaadiühenduson tehtud lihtne ja tugev.
Ventiilitihenduskarpi saab välja vahetada töötamise ajal nii, et süsteemist ei tule selleks vett
ega rõhku välja lasta.
Juhul, kui lubjasette ja korrosiooni ennetamiseks on vajalik ringlevasse vette kemikaalide
lisamine, tuleb kindlasti järgida tarnija juhiseid.
Eelseadistus
Eelseade väärtusi saab hõlpsalt ja täpselt
reguleerida tööriistu kasutamata:
• eemaldage kaitsekork või termostaat;
• tõstke reguleerimisrõngast;
• keerake reguleerimisrõngast vastupäeva
kuni soovitud väärtus jõuab seade tähiseni;
• vabastage reguleerimisrõngas ja kontrollige
seadistust.
DKCD VD.51.M2.26 Danfoss 04/2015 1
Eelseadistusvahemik
0,5-ste sammudega saab valida eelseadeid
vahemikus 1 kuni 7. Seade „N“ juures on ventiil
täielikult avatud. Joonisel varjutatud alale jäävaid
seadeid tuleks vältida.
Kui termostaat on paigaldatud, siis on eelreguleerimine kaetud ja seega kaitstud ebasoovitavate
muudatuste eest.
Torustiku automatiseerimine 1.04.00
Tehniline andmeleht Eelseadistusega ventiilid RA-U ja RA-UR
Tellimine ja tehnilised andmed
Ühendus
Tüüp Kood HVACnr
Sisend Väljund .
1 2 3 4 5 6 7 N N bar bar bar
013G3231 403193.003 Nurkne
3)4
RA-U 10
) Rp3/8 R3/8
013G3232 403192.003 Sirge
0,02 0,04 0,07 0,12 0,19 0,27 0,33 0,48 0,57
013G3233 403193.004 Nurkne
3)4
RA-U 15
) Rp1/2 R1/2 10 1,0 16 120
013G3234 403192.004 Sirge
013G3299 403113.003 Nurkne
5
RA-UR 10
) 013G3298 403112.003 Sirge Rp3/8 R3/8
013G3297 403114.003 UK
0,02 0,03 0,06 0,08 0,14 0,20 0,27 0,47 0,53
013G3229 403113.004 Nurkne
5
RA-UR 15
) Rp1/2 R1/2
013G3228 403112.004 Sirge
Mudel
ISO 7-1
Eelseade (1-N)
kv-väärtus
1)
k
v
s
Maksimaalne töörõhk
Suurim
diferent-
siaalrõhk
Katserõhk
2)
Maksimaalne veetem-
peratuur
0
C
1) kv-väärtused näitavad vooluhulka (Q) m 3/h antud tõstekõrgusel ja ventiili rõhulangu (∆p) 1 bar korral. k v = Q:√∆p.
Seadistuse „N“ juures näitab X
Xp = 0,5 K.
Kõigi „1“ ja „N“ vahele jäävate seadistuste korral on X
-väärtused näitavad vooluhulgaQ väärtustmaksimaalsel tõstekõrgusel, näiteks täielikult avatud ventiili korral.
k
vs
2
) Näidatud maksimaalne diferentsiaalrõhk on suurim rõhk, mille juures ventiil tagab rahuldava reguleerimise. Nende piirangute puhul ei ole arvestatud võimaliku müraga.
Soovitatav on alati valida pumbad, mille toodetav rõhk ei ületa vajaliku vooluhulga ringluseks vajaminevat. Kogemus näitab, et enamiku süsteemide puhul piisab ventiilide
0,1-0,3 bar suurusest diferentsiaalrõhust. Diferentsiaalrõhu vähendamiseks saab kasutada Danfossi diferentsiaalrõhu regulaatoreid AVP või ASV-PV.
3
) Ventiili sisend on surveliitmiku ja nipli jaoks ette valmistatud; vaadake tehnilist andmelehte „Surveliitmikud“.
4
) SeeriaF.
5
) Seeria D.
Võimsus
= 2 K kv-väärtust vastavalt standardile EN 215-1. Madalamate eelseadeväärtuste puhul vähendatakse Xp väärtust suuruseni „1“,seejuures
p
vahemikus 0,5 kuni 2 K. Xp = 2 K tähendab, et ventiil sulgub2 °C võrra kõrgema ruumitemperatuuri juures.
p
Tingimused mürakõverate mõõtmiseks
Katsekamber: ISO 3743
(P: 5,3 x L: 4,9 x K: 2,6 m)
Järelkõlakestus: 1 sekund
Müra baastase: Lp 13-15 dB(A)
Mikrofoni kaugus: 1,2 m ventiilist
Radiaator: DIN 4722, tüüp 500/160.
K x L: 550 x 1500 mm.
1985. aasta ehitusmääruse kohaselt on elamutes
kasutatavate küttesüsteemide maksimaalne
Arvutusnäide:
Nõutav soojusvõimsus: 0,7 kW (600 kcal/h)
Radiaatori jahtumine: 30 °C.
Diferentsiaalrõhk: 0,1 bar
Vooluhulk: = 0,02 m
0,7
30 x 1,16
3
/h (20 l/h)
Seadistust saab lugeda järgmisel leheküljel
toodud võimsuste diagrammidelt.
RA-U 10: Seadesuurus 3:
RA-U 15: Seadesuurus 3:
müratase 35 dB(A).
Kui mõõtepunkt jääb kahe seadistuse vahele,
valige neist suurem.
Seadesuurused on kv-väärtusena leitavad
katabelist „Tellimine ja tehnilised andmed“.
Q 0,02
k
= = = 0,06 m3/h
v
√∆p √0,1
2 VD.51.M2.26 Danfoss 04/2015 DKCD
Tehniline andmeleht Eelseadistusega ventiilid RA-U ja RA-UR
Võimsus
Võimsused suhtelise diapasooniga (P-riba) vahemikus 0,5 ja 2 K.
DKCD VD.51.M2.26 Danfoss 04/2015 3
Tehniline andmeleht Eelseadistusega ventiilid RA-U ja RA-UR
Ehitus
1. Tihenduskarp
2. Rõngastihend
3. Survenõel (spindel)
4. Tihend
5. Vedru
6. Hülss
7. Ventiili korpus
8. Kv kork
Mõõdud
Radiaatoritermostaadid koosnevad RA 2000
andurist ja RA-U või RA-UR ventiilist.
Andurit ja ventiilisaab tellida eraldi.
Veega kokkupuutuvad materjalid
Metall
Plastik
Kumm
Ventiili korpus on väljastpoolt nikeldatud.
Ventiili korpus ja muud metallosad Ms 58
Survenõel (spindel)ja vedru Kroomteras
Hülss PPS
Kvkork (RA-U) PP
Rõngastihend EPDM
Ventiili koonus NBR
RA 2610 + RA-U/UR
RA 2020 + RA-U/UR
RA 2610 + RA-UR UK
RA 2612 + RA-U/UR
Tüüp
L
DN D d
RA-U 10 nurkne 10 R
RA-U 10 sirge 10 R
RA-U 15 nurkne 15 R
RA-U 15 sirge 15 R
RA-UR10 nurkne 10 R
RA-UR10 sirge 10 R
RA-UR10 UK 10 R
RA-UR15 nurkne 15 R
RA-UR15 sirge 15 R
Ühendus
1 L2 L3 L4 L5 L6 L7 L8 L9 L10
2
3
/8 R3/
p
8
3
/8 R3/8 50 75 47 96 22 27
p
1
/2 R1/
p
2
1
/2 R1/2 55 82 47 96 27 30
p
3
/8 R3/
p
8
3
/8 R3/8 60 85 47 96 22 27
p
3
/8 R3/
p
8
1
/2 R1/
p
2
1
/2 R1/2 67 95 47 96 22 27
p
24 49 20 47 96 22 27
26 53 23 47 96 27 30
28 53 27 52 101 22 27
47 96 28 53 27 22 27
28 53 27 47 96 22 27
Niplitel on sisemine kuuskant pesa standardse tööriista jaoks:
DN 10 10 mm
DN 15 12 mm
NV
S
S
1
2
Danfoss AS
Heating Segment
A. H. Tammsaare tee 47
11316 Tallinn
Estonia
4 VD.51.M2.26 Danfoss 04/2015 DKCD
