Datenblatt |
X-tra CollectionTM – Basic Line- |
|
Voreinstellbare Ventilgehäuse RA-NCX mit |
|
selbstdichtendendem Nippel, verchromt. |
|
Für Pumpenwarmwasseranlagen. |
027 |
|
|
|
KEYMARK zerti ziert und |
|
geprüft nach EN215 |
|
Anwendung |
|
Durchgang |
Eck |
Winkeleck |
Die voreinstellbaren Ventilgehäuse RA-NCX haben eine glatte verchromte Oberfläche und werden somit gestiegenen Designansprüchen gerecht.
Die Ventilghäuse sind mit selbstdichtenden Nippeln ausgestattet und in den Abmessungen und technischen Daten identisch mit den Standard-Ventilen Typ RA-N. Sie passen zu Danfoss Designfühlern RAX, den Fühlerelementen RA 2000 und RAW sowie zu den neuen, elektronischen living eco und living connect Fühlerelementen.
RA-NCX sind zum Einsatz in Zweirohr-Pumpenwarm- wasseranlagen geeignet. Einstellbereich:
kv = 0,04-0,73 m3/h
Zu Differenzierung von anderen Danfoss Ventilgehäusen sind die RA-N Gehäuse mit roten Bauschutzkappen versehen.
Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000, RAX und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215.
In Kombination mit Danfoss Fühlerelementen sind die Ventile geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤1K (EnEV).
Die O-Ring Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.
Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

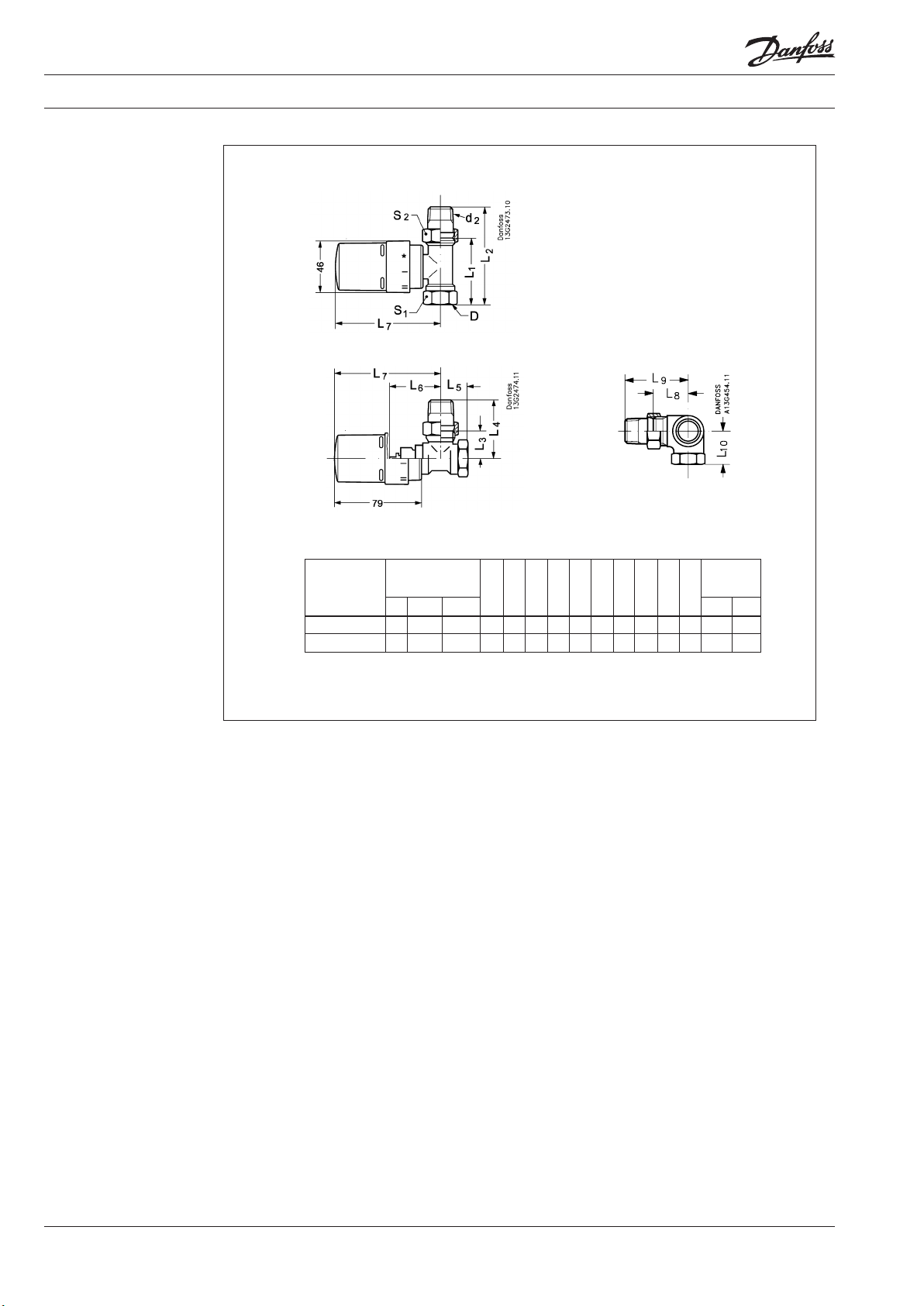

Bestellung und Daten
Typ |
|
Bestell-Nr. |
Ausführung |
Anschluss |
|
Einstellung, kv -Werte mit RA 2000 Fühler, m3/h 1) 2) |
|
|
Mit |
|||||||
|
|
|
|
Stellantrieb |
||||||||||||
|
|
|
|
Eintritt |
Austritt |
Xp |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
N |
N(kvs) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
013G4237 |
Eckform |
|
|
|
|
|
|
|
|
|
|
|
|
|
RA-NCX 15 |
3)4) |
013G4238 |
Durchgang |
|
|
Xp=1 |
0,04 |
0,09 |
0,15 |
0,22 |
0,28 |
0,33 |
0,36 |
0,43 |
0,90 |
|
013G4239 |
Winkeleck rechts |
Rp1/2 |
R1/2 |
Xp=2 |
0,04 |
0,09 |
0,16 |
0,25 |
0,36 |
0,43 |
0,52 |
0,73 |
0,90 |
|||
|
|
|||||||||||||||
|
|
013G4240 |
Winkeleck links |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Technische Daten
Max.Betriebsdruck: 10 bar, Max. technischer Differenzdruck 5): 0,6 bar, Prüfdruck 16 bar, Max. Wassertemperatur: 120 °C
1) |
|
|
|
. |
. |
3 |
|
|
Die kv-Werte geben die Strömungsmenge (V) in m /h bei einem Druckabfall (∆p) |
||||||||
|
durch das Ventil von .1 bar an. kv = V : √∆p. |
|
|
|
||||
2) |
Die kvs-Werte geben V bei vollem Hub d.h. bei voll geöffnetem Ventil an. |
|||||||
Wenn das RAWoder RAX-Fühlerelement/Ferneinstellelement verwendet wird, ver- |
||||||||
|
ringert sich der kv-Wert bei gleichbleibendem P-Band. |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
kv bei Xp = 1 |
|
kv bei Xp = 2 |
kvs |
|
|
|
|
RA-NCX 15 |
0,28 |
|
|
0,54 |
0,90 |
|
|
|
|
|
|
|
|
|
|
3)Der Ventileintritt ist vorbereitet für Klemmverbinder.
4)1/2" Gewindeanschluss mit Konusgeometrie nach DIN V 3838
5)Der max. Differenzdruck gibt die Einsatzgrenzen für eine optimale Regelung an. Um einen geräuscharmen Betrieb zu gewährleisten, wird empfohlen immer eine Pumpe zu wählen, die nur den Druck zur Verfügung stellt, der benötigt wird, um die notwendige Wassermenge umzuwälzen. Erfahrungsgemäß genügt in den meisten Anlagen ein Differenzdruck über den Ventilen von 0,05-0,2 bar. Der Differenzdruck kann durch Anwendung eines Danfoss Differenzdruckreglers reduziert werden.
Ersatzteile und Zubehör |
|
|
|
Stopfbuchse, auswechselbar unter Druck, z.B. im Anlagenbetrieb, Liefereinheit 10 Stück |
013G0290 |
||
|
|||
|
Fühlerelement RAS-D, Farbe Chrom, Einstellbereich 8-28 °C |
013G5128 |
|
|
Fühler living design® RAX, Farbe Chrom, Einstellbereich 8-28 °C |
013G6170 |
DKCD
(VK.TL.B7.03) VDVJG303 © Danfoss 9/2012 |
1 |
Datenblatt |
Voreinstellbare Ventilgehäuse RA-NCX aus der X-tra CollectionTM -Basic Line- |
Voreinstellung
Voreinstellbereich
|
Einstellmarke |
|
|
|
|
Bei voreinstellbaren Danfoss Ventilgehäusen lassen |
Die Voreinstellung kann in Stufen von 0,5 zwischen 1 |
|
sich die dimensionierten Einstellwerte ohne Werkzeug |
und 7 gewählt werden. Bei Einstellung N ist die Vorein- |
|
einfach und exakt einstellen: |
stellung aufgehoben (Spülmöglichkeit). |
|
- Bauschutzkappe bzw. Fühlerelement demontieren |
Einstellungen im schraffiert dargestellten Bereich sind |
|
- Einstellring anheben |
zu vermeiden. |
|
- Einstellring gemäß der eingravierten Skala gegen |
|
|
den Uhrzeigersinn auf den gewünschten Einstellwert |
Durch die Diebstahlsicherung des Fühlerelementes |
|
verdrehen |
wird ein Missbrauch der Voreinstellung verhindert. |
|
- Die Einstellmarke zeigt immer exakt in Richtung Heiz- |
||
|
||
körperanschluss. |
|
|
- Einstellring einrasten lassen |
|
Kapazität |
Alle Ventile haben einen empfohlenen Dimensio- |
|
nierungsbereich, der zum Teil auch von einem Ventil |
|
mit größerer bzw. kleinerer Dimension abgedeckt |
|
werden kann. |
|
Als P-Band eines Ventils wird die Änderung der |
|
Raumtemperatur bezeichnet, die erforderlich ist, um |
|
das Ventil von geschlossener Stellung auf die Stellung |
|
zu bewegen, die den gewünschten Volumenstrom |
|
(gemäß Dimensionierung) zulässt. |
|
Messbedingungen für die Geräuschkurven: |
|
Prüfraum: ISO 3743 (L: 5,3 × b:4,9 × H: 2.6 m) |
|
Nachhallzeit: 1 Sekunde |
|
Grundschallpegel: Lp 13-15 dB(A) |
|
Heizkörper: DIN 4722, Typ 500/160 |
|
H × B: 550 × 1500 mm |
|
Mikrofonanbringung: 1,2 m vom Ventil |
|
Geräuschpegel: |
|
Angegeben als Schalldruckpegel Lp dB(A) |
Dimensionierungsbeispiel:
Wärmebedarf Q = 0,7 kW
Abkühlung über Heizkörper ∆T = 20°C
Wassermenge durch Heizkörper:
. |
0,7 |
|
||
V = |
|
|
= 0,03 m3/h = 30 Liter/h |
|
20 × 1,16 |
||||
|
|
Druckabfall über dem Ventil: ∆p = 0,1 bar = 1 mWs Einstellung am Ventil: 2,5
Alternativ ist die Einstellung auch in Tabelle «Bestellung und Daten» direkt ablesbar:
|
. |
|
|
kv = |
|
V (m3/h) |
|
√ |
|
||
∆p (bar) |
2 |
