Danfoss RA-NCX, RLV-CX Data sheet [it]
Scheda tecnica |
Valvole per radiatore cromate RA-NCX |
|
e detentori RLV-CX |
Prodotto |
|
|
RA-NCX |
RA-NCX |
RA-NCX |
RLV-CX |
RLV-CX |
a squadra |
diritto |
Modello a squadra, |
diritto |
a squadra |
|
|
sinistra |
|
|
Le gamme RA-NCX e RLV-CX comprendono una serie di valvole e detentori cromati appositamente progettati per l'uso con i radiatori d'arredo.
I corpi valvola RA-NCX sono dotati di un dispositivo limitatoremassima. KV per l’impostazione della portata idrica
La gamma RA-NCX viene fornita con un coperchio di protezione e vite di regolazione, che può essere utilizzata per il settaggio manuale durante la fase d'assemblaggio. Il cappuccio di protezione non deve essere usato come dispositivo di chiusura manuale.
Il perno attuatore del premistoppa è in acciaio cromato, posizionato in un O-ring continuamente lubrificato. Il premistoppa completo può essere sostituito senza dover scaricare l'impianto.
Tutti i tipi di elementi termostatici della serie Danfoss RA 2000 e RAX possono essere utilizzati con la gamma RA-NCX.
I raccordi a compressione sono disponibili in finitura cromata.
I detentori RLV-CX consentono di isolare ciascun radiatore individualmente, per una manutenzione o riparazione agevoli, senza alcun impatto sugli altri radiatori dell'impianto.
La portata idrica massima della RLV-CX è di 2,5 m3/h. Il settaggio di fabbrica è in posizione completamente aperta.
Per evitare possibili depositi e corrosione, la composizione dell’acqua calda deve essere conforme alle linee guida VDI 2035 (Verein Deutscher Ingenieure).
Ordinazione e dati |
Valvola radiatore RA-NCX con pre-regolazione integrata |
|
|
|
|
|
|
|
|||||||||
|
Tipo |
Dimen |
Serie |
|
|
Attacco |
|
|
|
Pre-regolazione |
|
|
|
Codice |
|||
|
|
|
|
Valore max kv1) (m3/h, a ∆p = 1 bar) |
|
kvs 2) |
|||||||||||
|
|
sioni |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ingresso |
Uscita |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
N |
N |
|
|||
|
|
|
|
|
|||||||||||||
|
Squadra |
|
D |
|
|
|
|
|
|
|
|
|
|
|
|
|
013G4237 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Diritta |
|
D |
|
|
|
|
|
|
|
|
|
|
|
|
|
013G4238 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Squadra |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
013G4239 |
|
destra |
DN 15 |
|
R |
|
½ |
R ½ |
0.04 |
0.09 |
0.16 |
0.25 |
0.36 |
0.43 |
0.52 |
0.73 |
0.90 |
|
|
|
|
|
||||||||||||||
|
Squadra |
|
|
|
|||||||||||||
|
|
|
|
P |
|
|
(0.04) |
(0.09) |
(0.16) |
(0.24) |
(0.31) |
(0.37) |
(0.42) |
(0.53) |
|
013G4240 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
sinistra |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Squadra |
|
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
013G4247 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Diritta |
|
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
013G4248 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)I valori kv riportati sono per il modello RA-NCX dotato di sensori RA2000 (sensori RAX). Il valore kv indica la portata idrica (Q) in m3/h con una caduta di pressione (∆p) nella valvola di 1 bar; kv = Q: √ ∆p. Al settaggio N, il valore kv è riportato conformemente a EN 215, con XP = 2 K, vale a dire la valvola è chiusa a una temperatura ambientale superiore di 2 °C. A settaggi inferiori, il valore XP è ridotto a 0,5 K del valore di settaggio1.
2)Il valore kvs indica la portata Q alla alzata massima, vale a dire a valvola completamente aperta sul settaggio N.
Detentore RLV-CX
|
Dimen |
Attacco |
Limitazione portata: Valori k |
v |
(m3/h) in base al numero di |
|
|||||||||
Tipo |
|
|
|
|
|
|
rotazioni |
|
|
|
|
Codice |
|||
sioni |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Ingresso |
Uscita |
¼ |
½ |
1 |
1½ |
2 |
|
2½ |
3 |
3½ |
4 |
kvs |
|
|
|
|
|
|
||||||||||||
Squadra |
DN 15 |
R ½ |
RP ½ |
0.2 |
0.4 |
0.65 |
1.0 |
1.3 |
|
1.7 |
1.9 |
2.1 |
2.3 |
2.5 |
003L0273 |
|
|
|
|||||||||||||
Diritto |
|
003L0274 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pressione massima d'esercizio: 10 bar; pressione differenziale massima: 0,6 bar; pressione test: 16 bar; temperatura massima d'esercizio: 120 ˚C
DKCD |
VDVJF106 © Danfoss 01/2008 |
1 |
Scheda tecnica |
Valvole per radiatore cromate RA-NCX e detentori RLV-CX |
|
|
|
|
|
|
Accessori |
|
|
|
Articolo |
Codice |
||
|
|||
|
|
|
|
|
Premistoppa per RA-NCX (10 pezzi) |
013G0290 |
|
|
|
|
|
|
Rubinetto di scarico con ugello per tubo da 3/4" |
003L0152 |
|
|
|
|
|
|
Manopola d'ottone, per la sostituzione temporanea del termostato durante lo scarico del radiatore |
013G3300 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi di acciaio e rame di 10 mm (10 pezzi) |
013G4192 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi di acciaio e rame di 12 mm (10 pezzi) |
013G4193 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi di acciaio e rame di 14 mm (10 pezzi) |
013G4194 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi di acciaio e rame di 15 mm (10 pezzi) |
013G4195 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi di acciaio e rame di 16 mm (10 pezzi) |
013G4196 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi PEX di 16 x 2,5 mm (10 pezzi) |
013G4198 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi PEX di 15 x 2,5 mm (10 pezzi) |
013G4199 |
|
|
|
|
|
|
Raccordo a compressione cromato per tubi AluPEX di 16 x 2 mm (10 pezzi) |
013G4200 |
|
|
|
|
Regolazione
RA-NCX |
|
|
|
RA-NCX |
|
RA-NCX a squadra |
|||
a squadra |
|
|
|
diritto |
|
destra |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RLV-CX |
|
|
|
|
|
RLV-CX |
|||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RLV-CX
Regolazione |
RA-NCX |
I valori richiesti si ottengono in modo agevole e preciso senza l'ausilio di attrezzi:
•Individuare il segno di riferimento
•Sollevare e ruotare l'anello di settaggio fino a quando il valore desiderato non si allinea con il segno di riferimento.
RLV-CX
Regolazione della portata idrica massima:
•Chiudere la valvola con la chiave esagonale da
6 mm.
•Regolare la portata idrica aprendo la valvola.

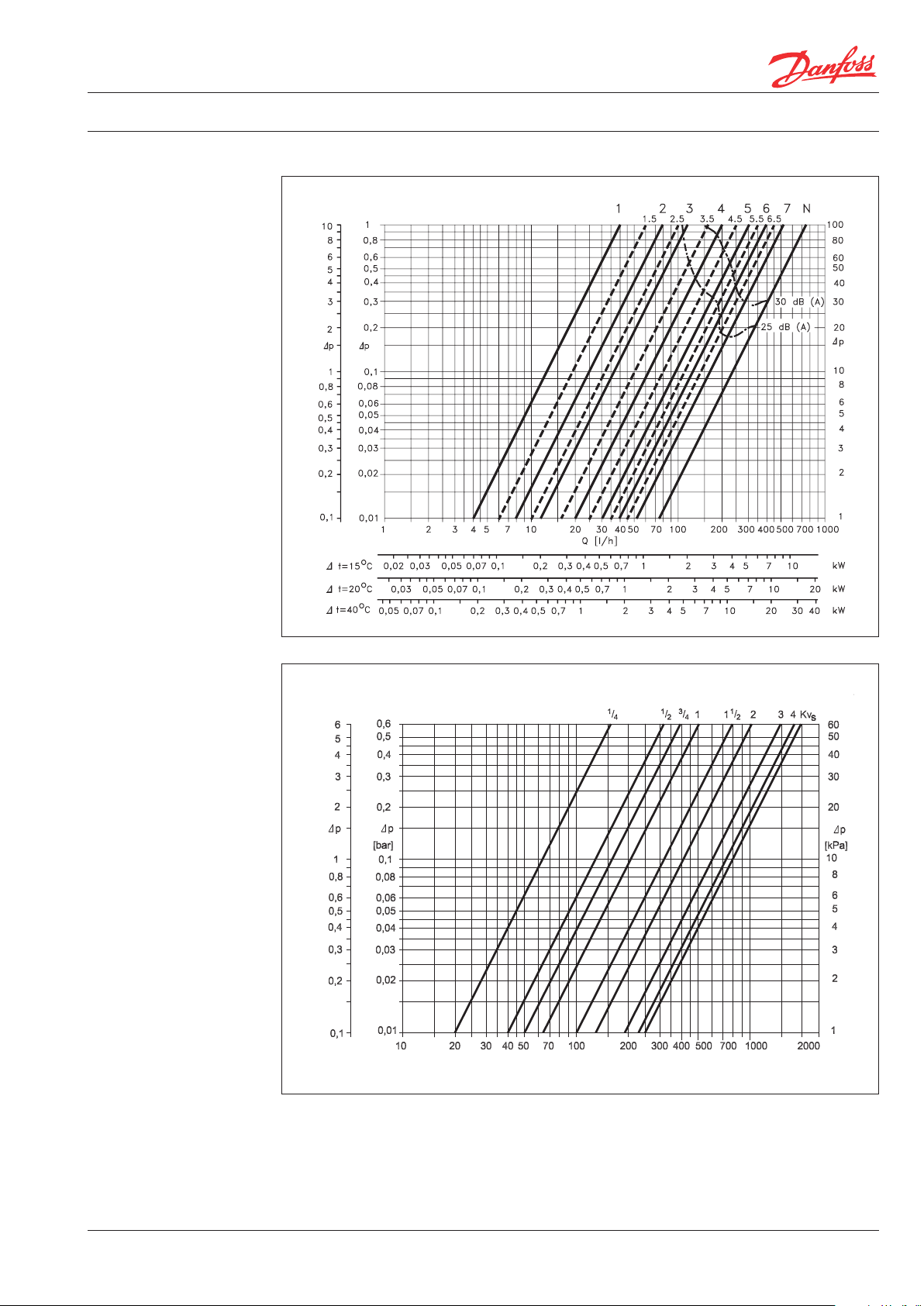

I diagrammi relativi alla portata a pagina 3 illustrano la portata idrica in base a 1/4 - 4 rotazioni ed a valvola completamente aperta (Kvs).
Campo di regolazione
Impostazione di fabbrica / impianto monotubo
Segno di riferimento
6 mm
2 |
VDVJF106 © Danfoss 01/2008 |
DKCD
