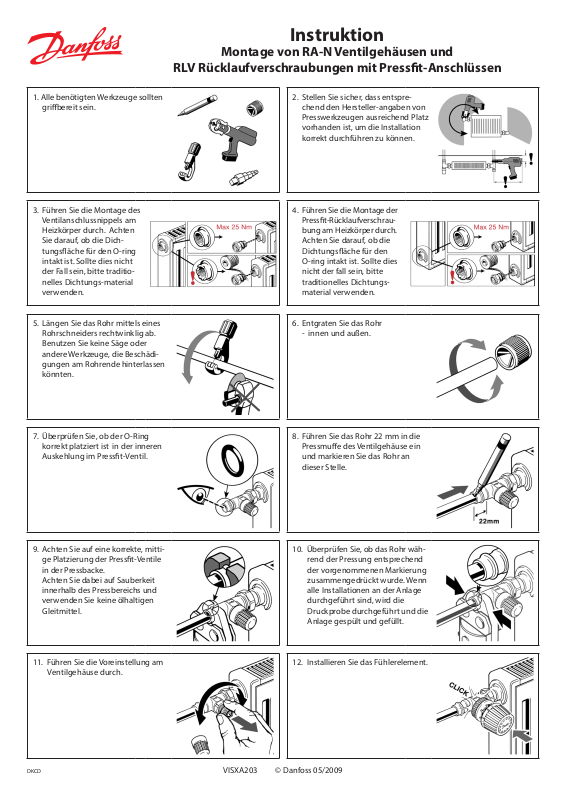

Instruktion

Montage von RA-N Ventilgehäusen und

RLV Rücklaufverschraubungen mit Presst-Anschlüssen

1. Alle benötigten Werkzeuge sollten
gribereit sein.

3. Führen Sie die Montage des
Ventilanschlussnippels am
Heizkörper durch. Achten
Sie darauf, ob die Dich­tungsäche für den O-ring
intakt ist. Sollte dies nicht
der Fall sein, bitte traditio­nelles Dichtungs-material
verwenden.

5. Längen Sie das Rohr mittels eines
Rohrschneiders rechtwinklig ab.

Benutzen Sie keine Säge oder

andere Werkzeuge, die Beschädi­gungen am Rohrende hinterlassen
könnten.

2. Stellen Sie sicher, dass entspre­chend den Hersteller-angaben von
Presswerkzeugen ausreichend Platz
vorhanden ist, um die Installation
korrekt durchführen zu können.

4. Führen Sie die Montage der
Presst-Rücklaufverschrau­bung am Heizkörper durch.
Achten Sie darauf, ob die
Dichtungsäche für den
O-ring intakt ist. Sollte dies
nicht der fall sein, bitte
traditionelles Dichtungs­material verwenden.

6. Entgraten Sie das Rohr

- innen und außen.

7. Überprüfen Sie, ob der O-Ring
korrekt platziert ist in der inneren
Auskehlung im Presst-Ventil.

9. Achten Sie auf eine korrekte, mitti­ge Platzierung der Presst-Ventile
in der Pressbacke.

Achten Sie dabei auf Sauberkeit

innerhalb des Pressbereichs und
verwenden Sie keine ölhaltigen
Gleitmittel.

11. Führen Sie die Voreinstellung am

Ventilgehäuse durch.

8. Führen Sie das Rohr 22 mm in die
Pressmue des Ventilgehäuse ein
und markieren Sie das Rohr an
dieser Stelle.

10. Überprüfen Sie, ob das Rohr wäh-

rend der Pressung entsprechend
der vorgenommenen Markierung
zusammengedrückt wurde. Wenn
alle Installationen an der Anlage
durchgeführt sind, wird die
Druckprobe durchgeführt und die
Anlage gespült und gefüllt.

12. Installieren Sie das Fühlerelement.

DKCD VISXA203 © Danfoss 05/2009
