Danfoss RA-N Data sheet [fr]

Fiche technique
Corps de vanne avec préréglage, Type RA-N Modèle standard
Application
KEYMARK certifié selon EN 215
Exemple d’installation
Droit Equerre Double équerre Equerre inversée (UK)
Les corps de vanne s’adaptent à tous les types d’élé­ments thermostatiques Danfoss série RA 2000 ainsi qu’aux servomoteurs de type ABN. Les corps de vanne RA-N avec préréglage incorporé sont destinés aux installations de chauffage bitubes avec pompe.
Gammes de préréglage: DN 10 : kv = 0,04 à 0,56 m3/h DN 15 : kv = 0,04 à 0,73 m3/h DN 20/25 : kv = 0,10 à 1,04 m3/h
Pour les différencier des autres séries de corps de vanne Danfoss, les bouchons de protection sont munis d’une vis de réglage rouge.
Le bourrage de la vanne peut être remplacé pendant le fonctionnement sans vidanger. Les dimensions des corps de vanne RA-N correspon­dent à la norme européenne HD 1215-2, les données techniques en combinaison avec les éléments RA 2000 satisfont aux exigences de la norme européenne EN 215-1.
Pour éviter tout colmatage et corrosion, la composi­tion de l’eau doit répondre à la directive VDI 2035.
CD-ST VK.53.A4.24 © Danfoss 10/2011 15
16 VK.53.A4.24 © Danfoss 10/2011 CD-ST
Fiche technique
Corps de vanne avec préréglage RA-N
Commande et caractéristiques
Réglage Pression maxi .
Valeurs kv Type No de code Exécution
Rp R 1 2 3 4 5 6 7 N N bar bar bar °C
013G0031 Equerre 013G0032 Droit RA-N 10 013G0151 Equerre inversée 3/8 3/8 0,04 0,08 0,12 0,19 0,25 0,33 0,38 0,56 0,65 013G0231 Double équerre dr. 013G0232 Double équerre ga.
013G0033 Equerre 013G0034 Droit RA-N 153) 013G0153 Equerre inversée 1/2 1/2 0,04 0,08 0,12 0,20 0,30 0,40 0,51 0,73 0,90 10 0,6 16 120 013G0233 Double équerre dr. 013G0234 Double équerre ga.
013G0035 Equerre RA-N 20 013G0036 Droit 3/4 3/4 0,10 0,15 0,17 0,26 0,35 0,46 0,73 1,04 1,40
013G0155 Equerre inversée 1 3/4 0,16 0,20 0,25 0,35 0,47 0,60 0,73 0,80 1,00 013G0037 Equerre
RA-N 25 1 1 0,10 0,15 0,17 0,26 0,35 0,46 0,73 1,04 1,40 013G0038 Droit
ISO 7-1 Raccor-
dement
Entr. Sort.
1) 4)
kvs de service différen- d'essai
tielle
2)
Temp.
max.
eau
1) Les valeurs kv indiquent le débit d’écoulement (Q) en m3/h pour une chute de pres-
sion (p) de 1 bar dans la vanne. kv = Q/ √∆p. Conformément à la norme EN 215, les valeurs kv en position N sont données pour Xp = 2 K. En présence de préréglages moins importants, Xp peut descendre, pour les valeurs kv indiquées, jusqu’à 0,5 K si la valeur adoptée pour le préréglage est de 1. Les valeurs kvs indiquent le débit d’écoulement (Q) pour une course complète (vanne entièrement ouverte).
2) La pression différentielle max. indique les limites d’utilisation pour une régulation optimale. Afin d’obtenir un fonctionnement silencieux, il est recommandé de toujours choisir une pompe qui ne délivre que la pression utile pour faire circuler la quantité d’eau nécessaire. L’expérience montre que dans la plupart des installations,
Accessoires
.
Produit Description No. de code Bourrage lot de 10 013G0290
il suffit d’une pression différentielle sur les vannes de 0,1 à 0,3 bar. La pression dif­férentielle peut être réduite à l’aide d’un régulateur Danfoss.
3) Raccordement côté entrée prévu pour bague de serrage et nipple.
4) En cas d’utilisation d’un élément de réglage à distance, la largeur de la bande P augmente du facteur 1,5. Indications en position N selon EN 215.
kv à Xp = 2K kvs RA-N 10 0,46 0,65 RA-N 15 0,54 0,90 RA-N 20UK 0,58 1,00 RA-N 20-25 0,72 1,40
Le bourrage à joint torique de la vanne peut être rem­placé pendant le fonctionnement.
CD-ST VK.53.A4.24 © Danfoss 10/2011 17
Fiche technique
Corps de vanne avec préréglage RA-N
Réglage
Capacité
Les valeurs de dimensionnement définies pour les corps de vanne RA-N se règlent facile ment et avec préci sion sans outil lage par ticulier :
- Retirer le bouchon de protection ou le thermostat.
- Soulever la bague de réglage.
- Tourner dans le sens horaire pour obtenir la valeur de consigne souhaitée sur l’index de la bague de réglage.
- Repousser la bague de réglage.
Toutes les vannes présentent une plage de dimen­sionnement conseillée susceptible d’être partiel­lement couverte par une autre vanne affi chant un dimensionne ment moindre ou plus important.
On appelle bande P d’une vanne la modifica tion de la température ambiante nécessaire pour amener la vanne fermée dans la position permettant le passage du débit souhaité (conformément au dimensionne­ment).
Plage de préréglage
Index
- Le réglage peut directement se contrôler sans outil­lage auxi liaire.
Le préréglage peut adopter les valeurs suivantes : 1, 1,5, 2, 2,5 ... 6,5, 7. La position N annule le préréglage. Eviter les réglages dans la zone hachurée. Le dispositif antivol du thermostat empêche toute modification abusive du préréglage.
Conditions de mesure des courbes de bruit: Salle d’essai : ISO 3743 (L : 5,3 x l : 4,9 x H : 2,6 m) Durée de réverbération : 1 seconde Niveau sonore de base : Lp 13 à 15 dB(A) Radiateur forme panneau : H x l : 550 x 1 500 mm Emplacement du micro : à 1,2 m de la vanne Niveau sonore : exprimé en niveau de pression acous­tique Lp dB(A).
Au regard des excellentes qualités de régulation du RA 2000, il est conseillé pour économiser l’énergie (faibles variations de la tempéra ture ambiante) de dimensi­onner la vanne en adoptant une bande P de 0,5 à 2 K.
Exemple de dimensionnement : Puissance calorifique 0,7 kW Refroidissement dans le radiateur T = 20 °C
Débit d’eau traversant le radiateur :
0,7 Q = = 0,03 m3/h = 30 Litre/h 20 x 1,16
Chute de pression dans la vanne : p = 0,1 bar = 1 mCE Réglage sur la vanne : RA-N 10 : 2 RA-N 15 : 2 RA-N 20/25 : 1
Il est également possible de lire directement le réglage dans le tableau “commande et caractéristiques” :
Q (m3/h) kv = √ ∆p (bar)
18 VK.53.A4.24 © Danfoss 10/2011 CD-ST
Fiche technique
Capacité
Corps de vanne avec préréglage RA-N
Capacités avec élément RA 2000 à bande-P entre 0,5 et 2 K.
CD-ST VK.53.A4.24 © Danfoss 10/2011 19
Fiche technique
Capacité
Corps de vanne avec préréglage RA-N
m CE
Préréglage
Capacités avec élément RA 2000 à bande-P entre 0,5 et 2 K.
Fiche technique

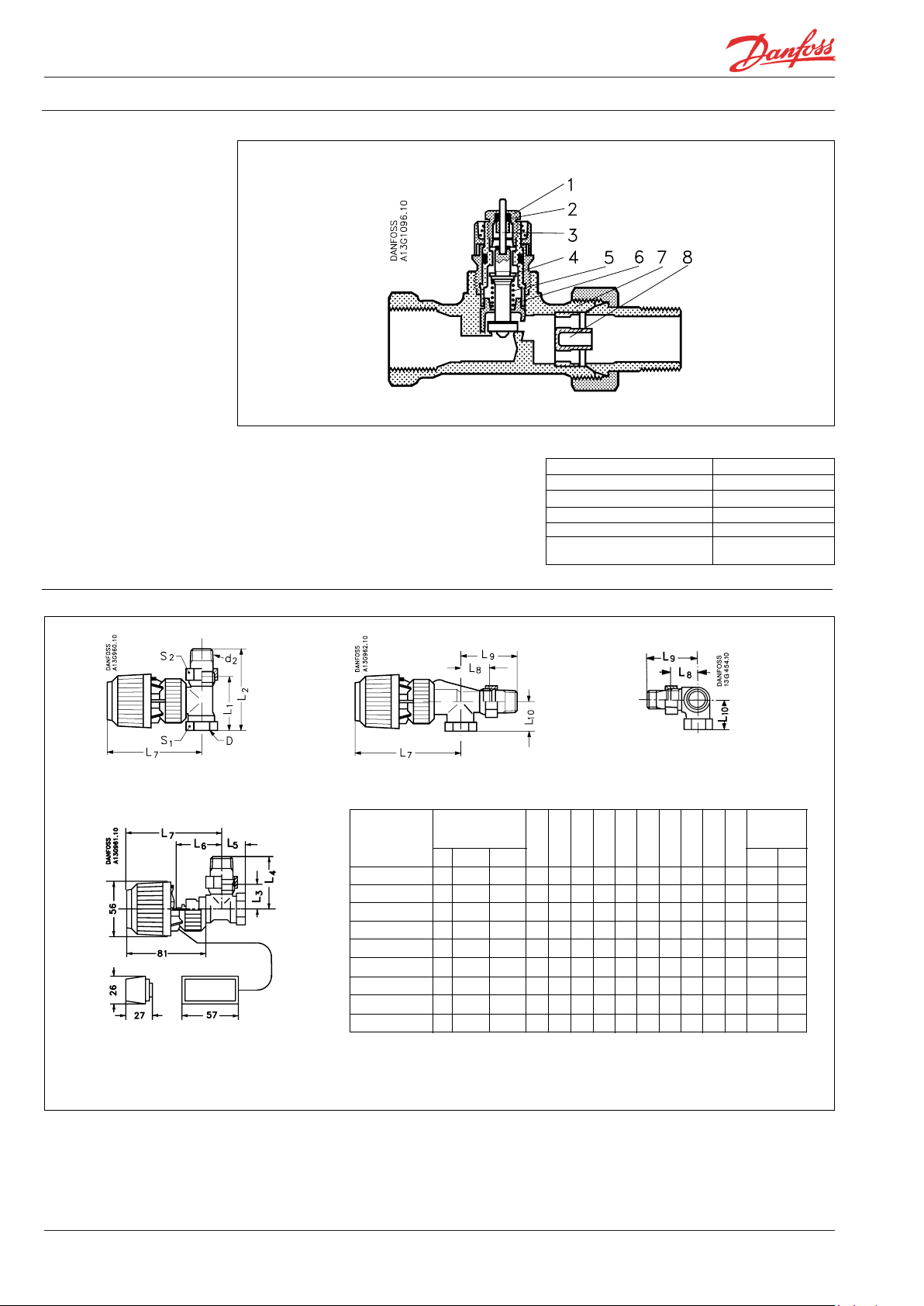

Construction
1. Bourrage
2. Joint torique
3. Tige de pression
4. Joint
5. Ressort de rappel
6. Coulisse de réglage
7. Corps de vanne
8. Venturi
Le thermostat de radiateur se compose d’un élément thermostatique de la série RA 2000 et d’un corps de vanne.
Elément et corps de vanne se commandent séparé­ment.
Matériaux en contact avec l’eau
Cylindre de réglage PPS Joint torique EPDM Clapet conique NBR Tige de pression et ressort Acier au chrome Venturi PP Corps de vanne et autres Ms58
pièces métalliques
Les corps de vannes sont nickelés à l'extérieur
Dimensions
Bulbe incorporé Corps de vanne droit
Bulbe à distance Corps de vanne équerre
Bulbe incorporé Corps de vanne équerre inversée (UK)
L1 L2 L3 L4 L5 L6 L7 L8 L9 L10
Type
DN D d2 S1 S
RA-N 10 10 Rp3/8 R3/8 60 85 27 52 22 47 96 22 27
RA-N 10 UK 10 Rp3/8 R3/8 59 108 26 51 22 22 27
RA-N 10 doub.éq.. 10 Rp3/8 R3/8 96 27 52 27 22 27
RA-N 15 15 Rp1/2 R1/2 67 95 30 58 26 47 96 27 30
RA-N 15 UK 15 Rp1/2 R1/2 60 109 29 57 27 27 30
RA-N 15 doub.éq 15 Rp1/2 R1/2 96 30 58 33 27 30
RA-N 20 20 Rp3/4 R3/4 74 106 34 66 29 52 101 32 37
RA-N 20 UK 20 Rp3/4 R3/4 61 110 34 66 30 32 37
RA-N 25 25 Rp 1 R 1 90 125 40 75 34 52 101 41 46
Raccord
Corps de vanne double équerre
Ouverture
de clé
2
20 VK.53.A4.24 © Danfoss 10/2011 CD-ST
Fiche technique
Corps de vanne intégrée série 3, modèle D et H pour radiateurs à vanne intégrée
Modèle D Application
Modèle H Application
Les corps de vannes intégrées type RA-N (013G7370) avec préréglage du débit sont des­tinés à être incorporés dans les radiateurs des différents fabricants. Le corps de vanne RA-N dispose d’une bague de préréglage rouge.
Les corps de vannes intégrées peuvent être utili­sés dans des installations monotubes et bitubes avec pompe de circulation.
Les corps de vannes intégrées type RA-N (013G7390) avec préréglage du débit sont des­tinés à être incorporés dans les radiateurs des différents fabricants.
Le corps de vanne RA-N dispose d’une bague de préréglage rouge.
Les corps de vannes intégrées peuvent être utili­sés dans des installations monotubes et bitubes avec pompe de circulation.
Le bourrage peut être remplacé sans vidanger l’installation.
Les corps de vanne modèle D peuvent être appli­qués dans les radiateurs des fabriquants suivants :
Brötje Brugman Chappée DéLonghi Schäfer
Les corps de vanne modèle H peuvent être appli­qués dans les radiateurs des fabriquants suivants :
Def Dianorm Dura Henrad Purmo Radson Stelrad Superia VEHA
Le bourrage peut être remplacé sans vidanger l’installation.
CD-ST VK.53.A4.24 © Danfoss 10/2011 21
22 VK.53.A4.24 © Danfoss 10/2011 CD-ST
Fiche technique
Corps de vanne intégrée série 3
Conception et dimensions
Modèle D Modèle H
Les corps de vannes intégrées permettent l’adap-
ainsi que des servomoteurs de type ABN. tation à tous les types d’élément thermostatiques encliquetables Danfoss de la série RA 2000 et RAE
Matériaux
Corps Laiton Ms 58 Partie avant/siège PPS Boisseau de préréglage PPS Bague de préréglage Plastique Joints toriques NBR / EPDM Tige de vanne PPS Clapet NBR Tige et ressort de presse-étoupe Acier chromé
Pour éviter tout colmatage et corrosion, il est im­portant que la composition de l’eau soit confor­me aux recommandations de la norme VDI 2035.
N° de code et caractéristiques techniques
Temp. Pression diff. 3) Pression Pression Raccor- Préréglage eau Tech- d’essai de N° de code dement Service Valeur de kv
1 2 3 4 5 6 7 N N °C bar bar bar bar
Modèle D, 013G7370 G ½ A 0,14 0,21 0,26 0,32 0,46 0,59 0,73 0,87 1,05 120 0,05-0,2 0,6 maxi 16 10
Modèle H, 013G7390
1)
Les valeurs kv indiquent le débit (Q) en m3/h sous une pression différentielle p de 1 bar. kv = Q / p. Sur la position N, la valeur du kv est conforme à la
norme EN 215-1 et pour Xp = 2K. Pour des réglages inférieurs, Xp devient plus petit jusqu’à environ Xp 0,5 en position 1. Les diagrammes montrent les valeurs moyennes mesurées pour des vannes intégrées montées sur radiateur. Les valeurs des kv sont données pour une vanne grande ouverte.
2)
Si on utilise une commande à distance type RA 5060, la bande proportionnelle sera multipliée par un facteur 1,6 (au réglage « N », conforme aux infor-
mations constructeurs de la norme EN 215).
3)
La pression différentielle techniquement autorisée représente la limite supérieure pour le bon fonctionnement de la vanne. Dans la plupart des instal-
lations bitubes, la pression différentielle recommandée est suffisante. Pour que la vanne intégrée puisse fonctionner sans bruit, nous recommandons, dans les petites installations, de mettre en place des vannes de bipasse ou des vannes d’équilibrage. Si la pression différentielle de la pompe dépasse la pression différentielle maximale recommandée dans la vanne, nous recommandons d’utiliser une vanne d’équilibrage type ASV-P.
1) 2)
kvs maxi nique service
Pièces détachées et accessoires
Produit Pcs./boîte N° de code Bourrage 10 pcs. 013G0290 Capuchon de protection
013G0951 rouge pour RA-N
Le bourrage peut être remplacé pendant le fonc-
tionnement de l’installation.
CD-ST VK.53.A4.24 © Danfoss 10/2011 23
Fiche technique
Débits
Corps de vanne intégrée série 3
RA-N
[mCE]

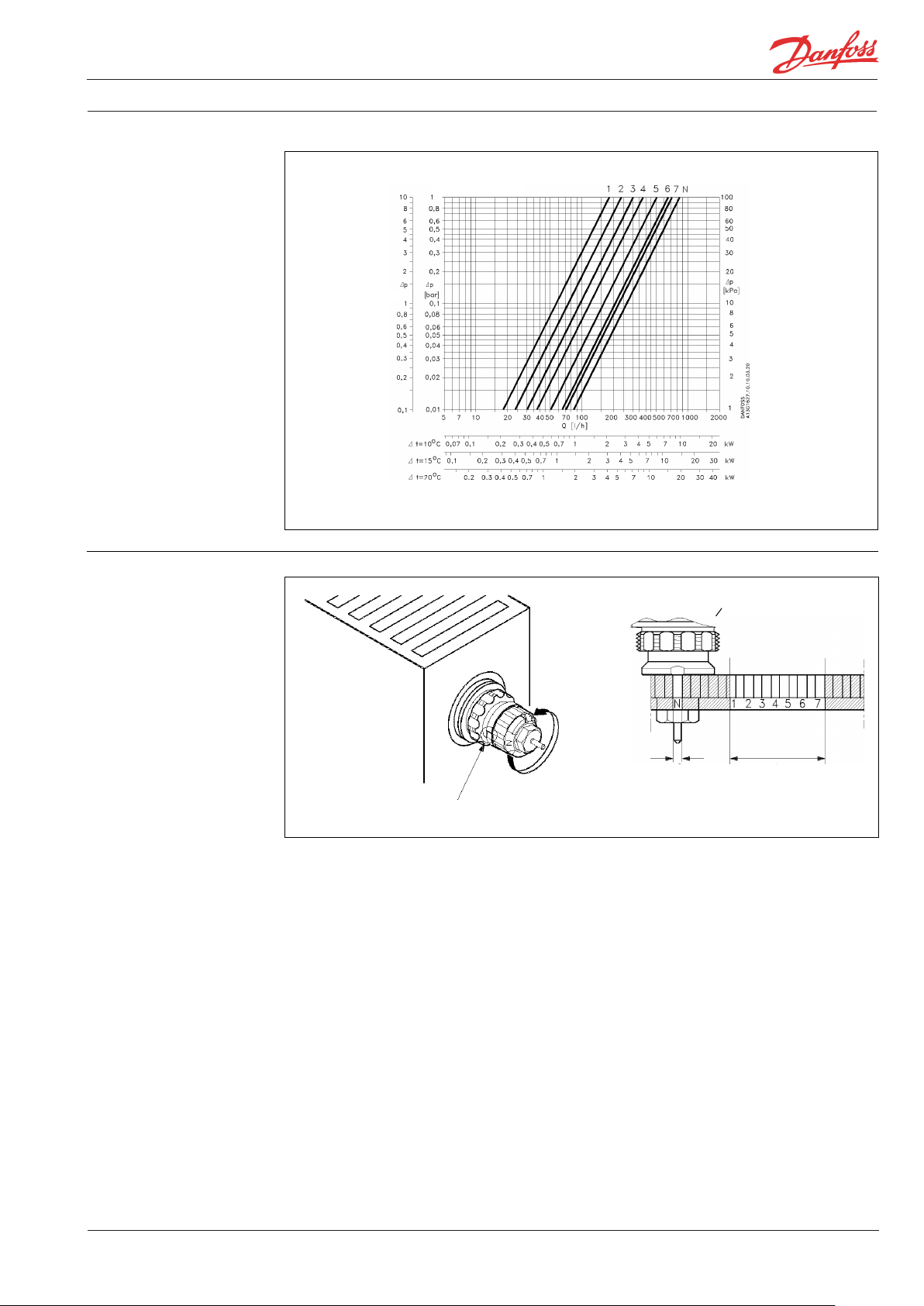

Les débits à Xp = 2K avec élément thermostatique RA 2000 sont mesurés sans radiateur ni rac­cords.
Préréglage
Repère
La valeur calculée du préréglage du robinet RA-N est ajustable facilement et précisément sans outil spécial (réglage usine : N). Oter le capuchon de protection ou l’élément
thermostatique
Tourner la bague de réglage pour que la valeur
de consigne souhaitée soit aligné avec le re­père
Le préréglage se contrôle directement, sans utili­sation d’un équipement spécial. Après montage du robinet dans le radiateur, le repère ne sera pas toujours positionné au même endroit.
Repère
Réglage usine et
Plage de réglage
monotube
La position « N » peut être utilisée en cas de rin­çage de l’installation, par exemple pour éliminer boues et particules diverses.
Quand l’élément thermostatique est monté, le préréglage effectué précédemment devient inac­cessible à l’usager.
Avec les éléments Danfoss RA 2000 et RAE, un blocage anti-démontage est disponible. Cette fonction procure une sécurité complémentaire empêchant la modification du préréglage.
Le préréglage peut être effectué dans la plage 1 à 7. En position « N », le préréglage est grand ouvert. Des réglages dans la partie ombrée ne doivent pas être utilisés. Pour des installations monotubes, la positon « N » doit être utilisée.
24 VK.53.A4.24 © Danfoss 10/2011 CD-ST
Fiche technique
Instructions de montage
Corps de vanne intégrée série 3
Montage en usine Une vanne intégrée ne peut être monté que sur un ra­diateur déterminé (lors du serrage,la déformation due au couple est spécifique à chaque radiateur) Visser la vanne intégrée dans le radiateur à l’aide d’une
clé 12 pans de 21 mm
Serrer à un couple de 30 + 5 Nm Si nécessaire, continuer à serrer pour amener un des
bossages filetés en position verticale (seulement dans le sens des aiguilles d’une montre). Tolérance ± 5 degrés.
Démontage, remontage sur un radiateur équipé
Avant le démontage: noter la valeur de préréglage Avant démontage, repérer d’un trait la position de la
vanne par rapport au radiateur, sur le dessus.
Dévisser la vanne. Remontage: insérer la vanne intégrée dans le radia-
teur, serrer jusqu’à ce que les repères sur la vanne et le radiateur soient en face.
Remplacement du presse-étoupe Celui-ci peut avoir lieu sans vidange de l’installation. Maintenir en position la bague de préréglage à l’aide d’une clé 12 pans de 17 mm. Dévisser le bourrage avec une clé de 10 mm.
Clé 12 pans de 17 mm
1) 2)
Appliquer fermement
CD-ST VK.53.A4.24 © Danfoss 10/2011 25
Fiche technique
Fiche technique
Corps de vanne type RA-FN pour installations avec pompe
Application
Droit Equerre Equerre inversée (UK)
KEYMARK certifié selon EN 215
Les corps de vanne s’adaptent à tous les types d’élé­ments thermostatiques Danfoss série RA 2000 ainsi qu’aux servomoteurs de type ABN.
Les corps de vanne RA-FN sont dotés d’une limitation fixe du débit. Ils conviennent aux installations de chauf­fage bitubes avec pompe. Pour les différencier des autres séries de corps de vanne Danfoss, les bouchons de protection sont munis d’une vis de réglage grise.
dent à la norme européenne HD 1215-2, les données techniques en combinaison avec les éléments RA 2000 satisfont aux exigences de la norme européenne EN 215-1.
Pour éviter tout colmatage et corrosion, la composi­tion de l’eau doit répondre à la directive VDI 2035.
Exemple d'installation
Commande et caractéristiques
Le bourrage à joint torique de la vanne peut être rem­placé pendant le fonctionnement (sans vidanger).
Les dimensions des corps de vanne RA-FN correspon-
Raccordement
No de code
1) 4)
d'essai
bar
10 0,6 16 120
1) Les valeurs kv indiquent le débit d’écoulement (Q) en m3/h pour
une chute de pression (p) de 1 bar dans la vanne. kv = Q/ √∆p. Les valeurs kvs indiquent le débit d’écoule-ment (Q) pour une course complète (vanne entièrement ouverte).
2) La pression différentielle max. indique les limites d’utilisation pour une régulation optimale. Afin d’obtenir un fonctionne­ment silencieux, il est recommandé de toujours choisir une pompe qui ne délivre que la pression utile pour faire circuler la quantité d’eau nécessaire. L’expérience montre que dans la plupart des installations, il suffit d’une pression différentielle sur les vannes de 0,1 à 0,3 bar. La pression différentielle peut être réduite à l’aide d’un régulateur Danfoss.
3) Raccordement côté entrée prévu pour bague de serrage et
nipple.
4) En cas d’utilisation d’un élément de réglage à distance, la largeur de la bande P augmente du facteur 1,5.
kv à Xp = 2K kvs RA-FN 10 0,46 0,65 RA-FN 15 0,54 0,90 RA-FN 20UK 0,58 1,00 RA-FN 20-25 0,72 1,40
26 VK.53.A4.24 © Danfoss 10/2011 CD-ST
Fiche technique
Capacité
Corps de vanne RA-FN
Toutes les vannes présentent une plage de dimensionnement conseillée susceptible d’être partiellement couverte par une autre vanne affi chant un dimensionne ment moindre ou plus important.
On appelle bande P d’une vanne la modifica tion de la température am­biante nécessaire pour amener la vanne fermée dans la position permettant le passage du débit souhaité (conformé­ment au dimensionne ment).
Au regard des excellentes qualités de régulation du RA 2000, il est conseillé pour économiser l’énergie (faibles variations de la tempéra ture ambiante) de dimensionner la vanne en adoptant une bande P de 0,5 à 2 K.
CD-ST VK.53.A4.24 © Danfoss 10/2011 27
Fiche technique
Capacité
Corps de vanne RA-FN
Fiche technique
