Datablad Voetventielen
Type RLV voor standaard radiatoren
Type RLV-K voor radiatoren met
geïntegreerde afsluiter(insert)
Toepassing
Installatievoorbeeld
RLV recht RLV haaks
RLV-K met vloeraansluitingen
Het in de retour van de radiator te monteren
voetventiel type RLV is voorzien van een afsluit- en
inregelventiel en van een vul- en aftapkraan die
d.m.v. een op de afdekkap passend hulpstuk met
slangtule kan worden bediend. Voor het aftappen
moet ook de radiatoraanvoer - met de hand dan
wel bij Danfoss radiatorthermostaten d.m.v. de
daartoe beschikbare handbedieningsknop - worden
gesloten.
Voetventielblok type RLV-K wordt toegepast voor
radiatoren met geïntegreerde regelafsluiter en
RLV met RA-N
Vul- en aftaphulpstuk
RLV-K met muuraansluitingen
aansluitblok. Bij de RLV-K zijn het aanvoer- en
retourkanaal onderling verbonden door een
omloopkanaal voorzien van een afsluit- en inregelventiel. Dit omloopventiel blijft bij 2-pijpssystemen gesloten maar moet bij 1-pijpssystemen
worden ingesteld op de gewenste omloop(deel)stroom. Het aanvoer- én retourkanaal zijn
voorzien van een afsluitventiel en van een vul- en
aftapkraan die d.m.v. een op de afdekkap passend
hulpstuk met slangtule kan worden bediend.
RLV met RA-FN of handafsluiter
RA-N regelafsluiter: voorinstelbare begrenzing
van de maximum doorlaat.
RLV: t.b.v. afsluiten retour en aftappen en
vullen radiator.
RLV-K in 2-pijpssysteem
RA-N regelafsluiter: voorinstelbare
begrenzing van de maximum doorlaat
RLV-K met gesloten omloop: t.b.v. afsluiten
aanvoer en retour en aftappen en vullen
radiator
DKCD VD.53.U2.11 © Danfoss 6/2004 1
RA-FN regelafsluiter: vaste, niet te begrenzen
maximum doorlaat.
RLV: t.b.v. begrenzen maximum doorlaat,
afsluiten retour en aftappen en vullen radiator.
RLV-K in 1-pijpssysteem
RA-FN(E) regelafsluiter met vergrote vaste
maximum doorlaat
RLV-K met open omloop: t.b.v. instellen
gewenste omloopstroom, afsluiten aanvoer en
retour en aftappen en vullen radiator
Datablad
Voetventielen type RLV en RLV-K
ISO 9000-keur Danfoss producten worden volgens hoge
Eigenschappen RLV:
Constructie en werking
Voetventiel RLV
1. Afdekkap (tevens aansluiting
voor wartel "9" van hulpstuk)
2. O-ringen
3. Bediening inregelventiel
(6 mm imbus)
4. Inregelklep
5. Ventielhuis
6. Wartel
7. Staartstuk
kwaliteitsnormen ontwikkeld, vervaardigd en getest
in fabrieken en werkplaatsen waarvan de
• traploos - van 30 tot 1000 l/h bij een drukverschil
van 0,1 bar - instellen van maximum doorstroming
• afsluiten van retour radiator
• vullen en aftappen van radiator m.b.v. hulpstuk
RLV-K:
• tijdsbesparende en esthetische oplossing voor
installaties met in vloer of muur verwerkte
leidingen
• traploos instellen van omloophoeveelheid bij 1-
RLV constructie
beschikbare faciliteiten voldoen aan de ISO 9000
maatstaven.
pijpssysteem
• afsluiten van aanvoer en retour radiator
• vullen en aftappen van radiator m.b.v. hulpstuk
• keuze uit R 1/2(uitw) en G 3/4(inw) aansluitingen
op radiator
RLV en RLV-K:
• G(uitw) 3/4 installatie-aansluitingen d.m.v. klemfittingen aan te sluiten op koperen, zachtstalen,
VPE-kunststof of AluPEX-buis
Materialen van met cv-water in contact komende
onderdelen:
Huis RLV Ms 58 wel/niet vernikkeld
Huis RLV-K Ms 58 vernikkeld
Overige delen Ms 58
O-ringen RLV NBR-rubber
O-ringen RLV-K EPDM-rubber
Aftap- en vulhulpstuk Ms 58 niet vernikkeld
Ventielblok RLV-K
1. Radiator
2. Afsluiterinsert:
a. 2-pijps: met voorinstelbare
begrenzing van maximum
doorlaat type RA-N
b. 1-pijps: met vergrote niet
te begrenzen maximum
doorlaat type RA-FNE
3. Aansluitingen op radiator:
naar keuze R 1/2(uitw) of
G 3/4(inw)
4. Afdichting
5. Instelventiel omloopkanaal:
a. 2-pijps: gesloten
b. 1-pijps: in te stellen op
gewenste hoeveelheid
RLV-K constructie
2-pijpsinstallatie
• Insert van RA-N met
voorinstelbare k
• Omloopventiel
gesloten
v-max
1-pijpsinstallatie
• Insert RA-FNE met
vaste vergrote kvmax
• Omloopventiel
ingesteld op
gewenste
hoeveelheid
2 VD.53.U2.11 © Danfoss 6/2004 DKCD
Datablad
Voetventielen type RLV en RLV-K
Technische gegevens en bestelnummers
Voetventielen type RLV
Type
Bestelnummer
Aansluitingen ISO 7-1
Rad. Inst.
R(uitw) Rp(inw) 1/4 1/2 3/4 1 1,5 2 2 1/2 3 3 1/2 4 kvs
Max. doorlaat k
(m3/h bij dp = 1 bar) bij instelling (omw. vanuit dichtstand)
v, max
RLV 10 Haaks 003L0141 3/8 3/8 0,1 0,25 0,4 0,55 0,7 0,9 1,2 1,4 1,5 1,8 1,8
RLV 10 Recht 003L0142
RLV 15 Haaks 003L0143 1/2 1/2 0,1 0,25 0,4 0,55 0,8 1,0 1,2 1,4 1,8 2 2,5 16 10 16
RLV 15 Recht 003L0144
RLV 20 Haaks 003L0145 3/4 3/4 0,2 0,4 0,6 0,9 1,2 1,5 1,75 2,0 2,25 2,5 3,0
RLV 20 Recht 003L0146
RLV 15 Haaks
RLV 15 Recht
3)
3)
003L0363 1/2 3/4A 0,1 0,25 0,4 0,55 0,8 1,0 1,2 1,4 1,8 2 2,5
003L0364
1) Bij RLV: instelling van maximum doorlaat kvmax voor radiator(retour) bij 2-pijpssystemen.
: maximum doorlaat bij instelpositie
- k
v, max
- kvs : doorlaat bij volledig geopend ventiel
2) De vermelde waarde geldt als grens voor de mechanische sterkte van het ventiel. Om overmatig stromingsgeluid, boven 30 dB(A), te voorkomen dient in de praktijk
het maximum drukverschil tot 0,3 bar (3 mwk) te worden beperkt.
3) Uitvoering met buitendraad voor aansluiting van klemringen
Ventielblokken type RLV-K
Aansluiting
Type Uitvoering Bestelnr.
Haaks 003L0282
RLV-K
Recht 003L0280
Haaks 003L0283
Recht 003L0281
Rad Inst.
R 1/2 G 3/4
G 3/4 G 3/4
Max.
bedrijf-
druk
10 bar
Test-
druk
16 bar
1)
Max.
medium
temp.
120 °C
Test
druk
bar
Max. druk
diff.
bedr.
bar
bar
Max.
medium
temp.
2)
120°C
Capaciteit
Toebehoren RLV-K
kv-waarde (m3/h)
Radiatoraandeel 100%2)50% 35% 30% 25% 20%
RLV-K
1)
kvs-waarde
3)
1,4 1,8 2,0
RLV-K met RA-N inbouwventiel kv-waarde 0,7 1,3 1,7
RLV-K ingesteld op 35% kv-waarde 1,5 1,4 1,3
met RA-N inbouwventiel Voorinstelling N N N 6 5 4
1)
Hoeveelheld door radiator conform de Bypass-Instelling, met ventielradiator voorzien van Danfoss RA-N insert.
2)
Fabrieksinstelling: 2-pijpssysteem
3)
De kv-waarde is een maat voor de waterhoeveelheld in m3/h door de RLV-K in combinatie met de Danfoss
radiatorafsluiter met kv = 0,87 m
3
/h bij Xp = 2 K.
Omschrijving Bestelnummer
Vul- en aftaphulpstuk 003L0152
Dichtingsconus voor G3/4" radiatoraansluiting (enkel per verpakking van 20st.) 003L0294
Zelfdichtende aansluitnippel voor R1/2" radiatoraansluiting 003L0295
(enkel per verpakking van 20st.)
O-ring (verpakking van 20 stuks) 003L0296
Manuele bediening (verpakking van 18 stuks) 013G5002
DKCD VD.53.U2.11 © Danfoss 6/2004 3
Datablad
Voetventielen type RLV en RLV-K
Selectie en instelling
Bypass regeling voor
éénpijpskring
6 mm imbus
Voorinstellen kvmax resp. % omloopstroom
en afsluiten van retour resp. omloopkanaal
De RLV-K is vanuit de fabriek ingesteld voor
tweepijpssystemen.
Dit betekent dat de bypass gesloten is.
De doorlaat bij éénpijpssystemen wordt verkregen
door de bypass vijs te openen. Het percentage
van het debiet door de radiator kan ingesteld
worden tussen 20% en 100%.
Het verband tussen het debiet en het aantal
omwentelingen is op de grafiek hiernaast
weergegeven (bij instelling ‘N’ van het
inbouwventiel en bij Xp=2K).
De RLV en RLV-K worden op basis van gewenste
uitvoering en, bij RLV-K, de gewenste aansluitingen
geselecteerd.
Bij de RLV kan de maximum doorlaat kvmax
worden begrensd op kvmax = Qmax /√ ∆p (zie
ook datablad „Praktische wenken“) waarin Qmax
de maximum circulatie door de radiator (m3/h) en
dp het bij deze circulatie optredend drukverschil
over RLV (bar).
Bij RLV-K kan bij 1-pijpssystemen de
omloopstroom op de gewenste waarde, ca. 65%
van de totaalstroom in het circuit, worden
ingesteld.
Voor het instellen van kvmax resp. de omloopstroom de afdekkap afnemen en het inregelventiel
met een 6 mm imbussleutel in de vereiste positie,
aantal omwentelingen vanuit de gesloten stand
volgens de tabel onder „Technische gegevens“,
plaatsen.
%
Debiet door de radiator in %
Aantal omwentelingen voor opening bypass
4 VD.53.U2.11 © Danfoss 6/2004 DKCD
Selectiegrafieken
mwk
Q
RLV 10
mwk
RLV 15
mwk
Q
RLV 20
DKCD VD.53.U2.11 © Danfoss 6/2004 5
Q
Datablad
Voetventielen type RLV en RLV-K
Aftappen en vullen
van de radiator

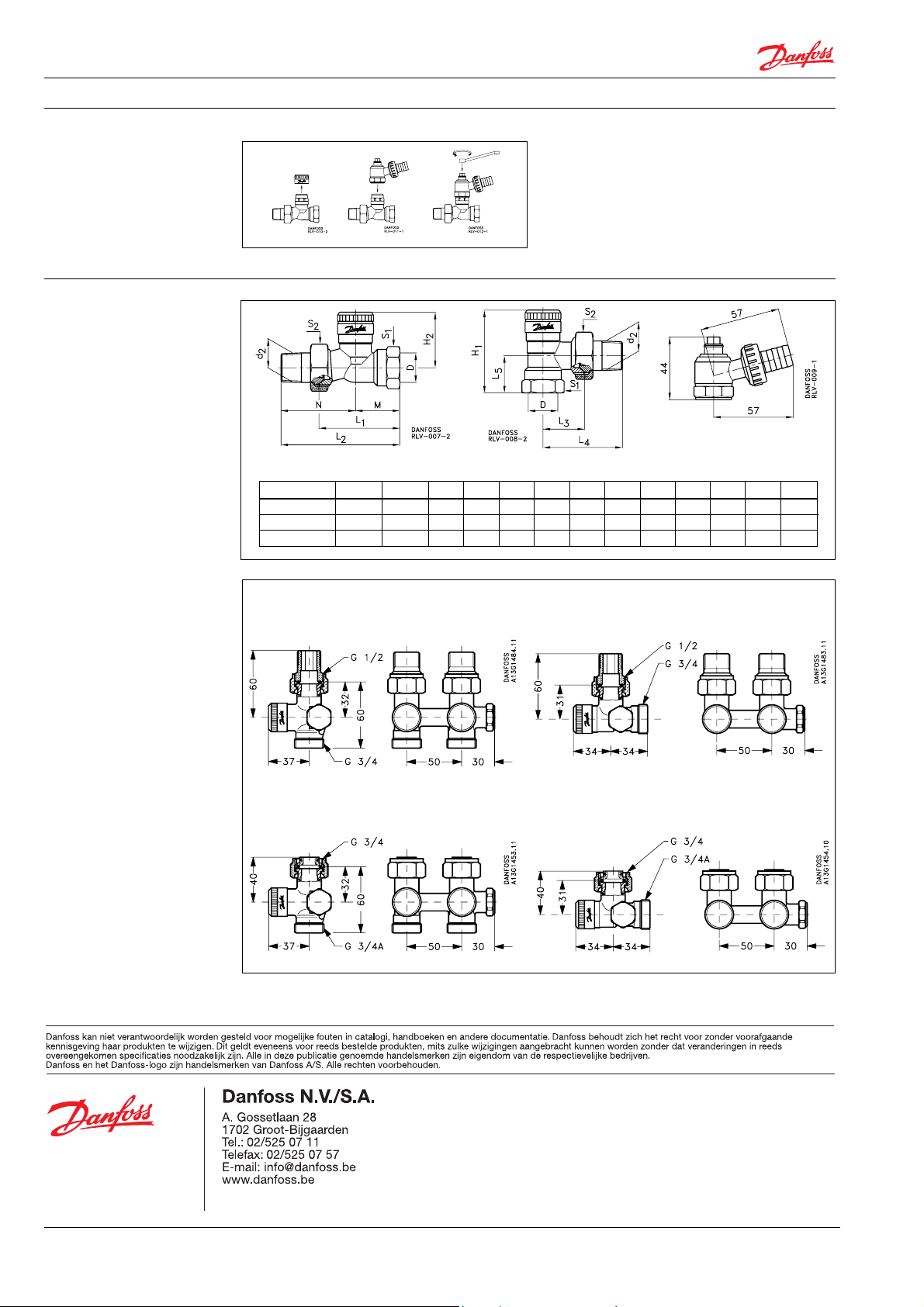

Maatschetsen
Om de radiator af te tappen, eerst de deksels
losschroeven. Sluit het debiet af bij in- en uitgang.
Als het aftaphulpstuk geplaatst is, openen met
behulp van een sleutel.
Het flexibele uiteinde dat geleverd wordt bij het
gereedschap kan in elke richting geplaatst worden.
Openen en sluiten aftap- en vulkraan
Aftap- en
Recht Haaks
Type D d
RLV 10 Rp3/8 R 3/8 55 40 49 75 26 52 22 27 47 22 27
RLV 15 Rp1/2 R 1/2 59 40 51 80 29 58 27 32 53 27 30
RLV 20 R
3/4 R 3/4 62 42 59 91 34 66 30 35 59 32 37
p
H1H2L1L2L3L4L5MNS1S
2
vulhulpstuk
2
RLV-K met bodemaansluitingen:
- radiatoraansluitingen R 1/2(uitw)
- radiatoraansluitingen G 3/4(inw)
RLV-K met muuraansluitingen:
- radiatoraansluitingen R 1/2(uitw)
- radiatoraansluitingen G 3/4(inw)
6 VD.53.U2.11 © Danfoss 6/2004 DKCD
