Danfoss RA-KE, RA-KEW Data sheet [fr]

Fiche technique
Fiche technique Corps de vanne,
Radiatorafsluiterkombinate type RA-K
types RA-KE/RA-KEW, à répartiteur Pour installations monotubes
Application
Combiné RA-KE pour raccordement vers le sol Combiné RA-KEW pour raccordement vers le mur
Les combinés RA-KE/RA-KEW ont été conçus pour que le débit d’eau de chauffage, dans une boucle, reste pratiquement inchangé et ce indépendam­ment de la demande calorifique de chaque radia­teur dans cette boucle. Les pertes de charge sur cette boucle sont pratiquement constantes même sous des conditions pratiques très diverses.
Les combinés RA-KE/RA-KEW se raccordent esthé­tiquement et rapidement au réseau de conduites en­castrées dans le sol ou dans le mur.
Un combiné contient les éléments suivants:
- répartiteur inférieur avec isolement
avec bicônes de 15 mm pour le tube de liaison
raccords filetés G 3/4” mâle
- corps de vanne supérieure droit avec bicône pour tube de liaison de 15 mm et écrou pour le coude
- coude, R 1/2” pour le radiateur
- le tube de liaison, les raccords et l'élément ther­mostatique RA 2000 sont à commander séparé­ment.
Le combiné RA-KE/RA-KEW comporte un corps de vanne supérieur, type RA-FNE, à débit augmenté. Ce corps de vanne peut recevoir tous les éléments thermostatiques de la série 2000 ainsi que les mo­teurs thermohydrauliques de type ABNR, afin d’as­surer un fonctionnement thermostatique entièrement automatique. Le montage d’un robinet manuel sim­ple, en attendant le dispositif thermostatique défini­tif, peut également être prévu.
Si la nature de l’eau impose l’addition de produits chimiques, il ne faut mettre en œuvre que les agents et les quantités normalement prescrits à cette fin par les professionnels du chauffage (protec­tion contre la corrosion dans les installations de chauffage à eau). Tout additif à l’eau devra être exempt d’huile minérale.
Exemple d'installation
DKCD VD.51.L1.04 © Danfoss 2/2002 1
Fiche technique
Corps de vanne types RA-KE/RA-KEW, à répartiteur
Caractéristiques techniques et numéros de commande
Produit Type N° de Raccordement Raccordement Valeur Pression Perte Pression Temp.
de service de charge d'essai d' eau
2)
(bar) (bar) (bar) (oC)
3)
10 16 120
Vanne supérieure avec coude
Répartiteur
inférieur RA-KE
Répartiteur
inférieur RA-KEW
1)
1)
1)
commande du radiateur de l'installation k
vs
ISO 7-1 ISO 228-1 max. max.
(m3/h)
013G3362 R 1/2 10 0.6 16 120
013G3366 R 1/2
013G3368 R 1/2
G 3/4
mâle
G3/4 mâle
2,5 10 16 120
max.
Combinés Le combiné contient les éléments suivants
RA-FNE 15 avec isolement ­RA-KE combiné de base Raccordement vers le sol 013G3341 *** RA-KEW combiné de base Raccordement vers le mur 013G3343 *** Tube de liaison L650 x ø 15 mm 013G3378 Tube de liaison L950 x ø 15 mm 013G3377
1) Y compris les raccords à compression à bicône pour le tube de liaison de 15 mm.
2) Capacité totale du combiné. Débit maximum dans le radiateur: 35%.
3) La valeur indiquée se rapporte à la perte de charge maximale admissible, pour une régulation optimale. Pour éviter un niveau sonore trop élevé, dû à
Accessoires
Exécution No de com. Coude Corps de vanne Répartiteur
un trop grand débit, la perte de charge maximale doit être limitée à 0,3 bar (3 m de colonne deau). Une perte de charge excessive peut être réduite par ladjonction dun limiteur de débit de type ASV-Q, parce que dans les installa­tions utilisant les corps de vannes RA-KE ou RA-KEW le débit de leau reste pratiquement constant.
Pièces détachées pour le corps de vanne
Produit Description N° de commande Presse étoupe jeu de 10 013G0290
Le presse étoupe peut être remplacé pendant la marche du chauffage, sans vidange de linstallation.
Capacité
Le combiné RA-KE/RA-KEW a été conçu pour des boucles atteignant une puissance maximum de 9 kW (8.000 kcal/h).
La valeur souhaité du débit peut être réglée directe­ment en litre sur le limiteur ASV-Q (voir le catalogue ASV, spécialisé pour les vannes automatiques
limiteuses de débit). Pour Xp = 2K, environ 35% du débit de la boucle passe par le radiateur.
Pour le calcul dune installation monotube avec corps à répartiteur RA-KE/RA-KEW, Danfoss publie des feuilles de calcul pré-imprimées, disponibles gratuitement sous le numéro de commande VD.11.C1.04.
Une perte de charge excessive dans une boucle peut être réduite par ladjonction dun limiteur de débit type ASV-Q, car dans les installations avec corps de vannes RA-KE ou RA-KEW le débit est pratiquement stable. De cette façon le débit dans la boucle ne dépassera pas la limite choisie.
2 VD.51.L1.04 © Danfoss 2/2002 DKCD
Fiche technique
Corps de vanne types RA-KE/RA-KEW, à répartiteur

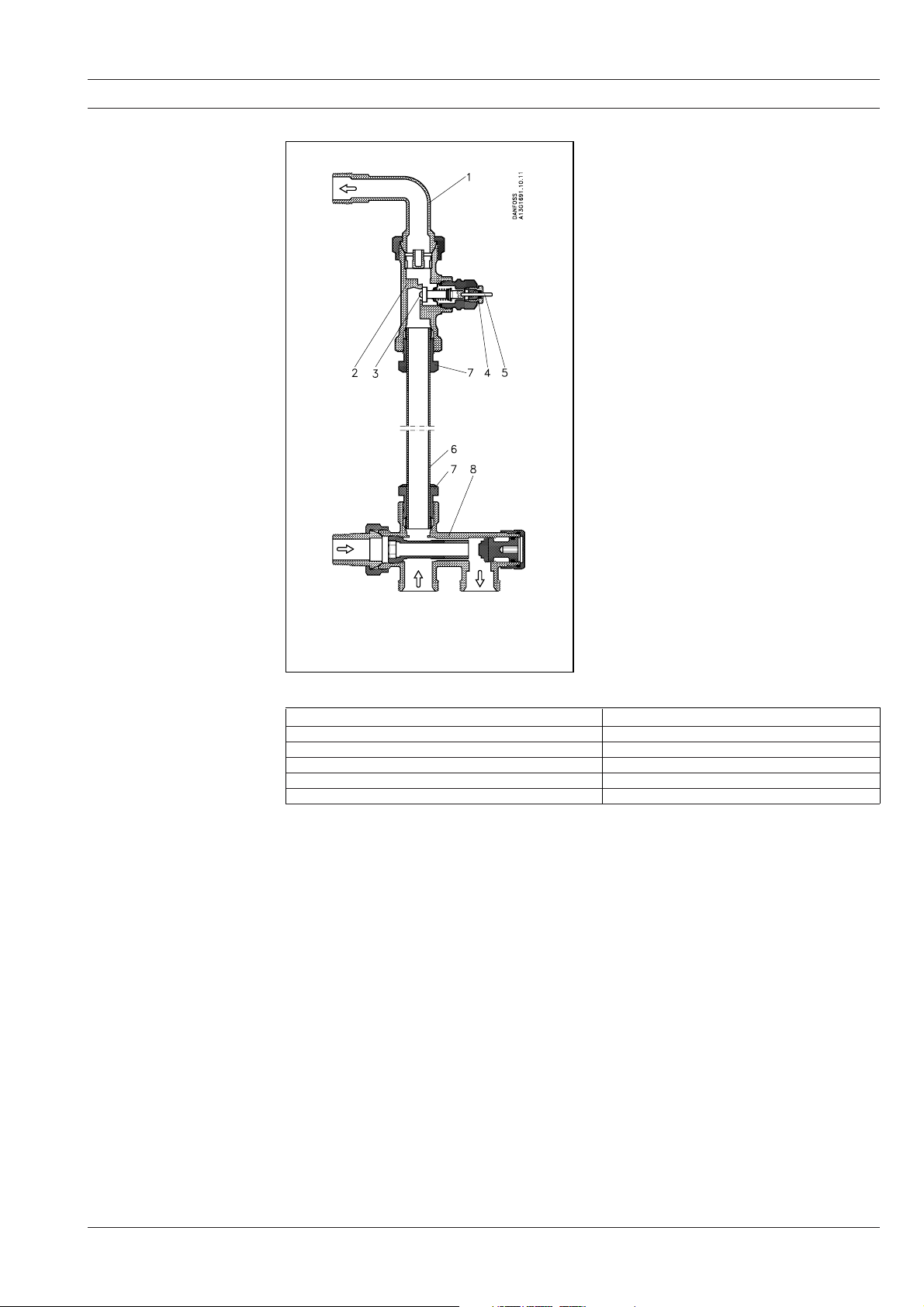

Construction 1. Coude
2. Corps de vanne
3. Clapet
4. Presse étoupe
5. Tige du clapet
6. Tube de liaison, 15 mm
7. Raccord à compression à bicône
8. Répartiteur inférieur
Le presse étoupe peut être remplacé pendant la marche du chauffage, sans vidange de linstallation.
RA-KE avec connexion vers le sol
Matériaux en contact avec leau de chauffage
Anneau de réglage PPS Joint torique EPDM Clapet NBR Tige de clapet et ressort Acier chromé Tube de liaison Acier galvanisé (électrolytique) Autres parties métalliques Ms 58
Le corps de vanne supérieur et le répartiteur sont nickelés à lextérieur.
DKCD VD.51.L1.04 © Danfoss 2/2002 3
Fiche technique
Encombrements
Corps de vanne types RA-KE/RA-KEW, à répartiteur
Montage
RA-KE pour raccordement G3/4 mâle vers le sol
Les instructions de montage pour les RA-KE / RA­KEW sont détaillées dans le manuel de montage. Le tube de liaison peut être raccourci pour adapter le combiné à l’entraxe entre lalimentation et le re­tour du radiateur.
Répartiteur RA-KEW pour raccordement G3/4 mâle vers le mur
Après le montage dun corps de vanne supérieur,
sans élément thermostatique ou robinet manuel, ce-
lui-ci peut être réglé temporairement avec le capu-
chon de protection.
4 VD.51.L1.04 © Danfoss 2/2002 DKCD
