Tehniskie dati |
RA-K tipa savienojumu mezgli |
|
divcauruļu sistēmām |
Pielietojums
RA-K |
RA-KW |
pieslēgums no grīdas |
pieslēgums no sienas |
Savienojums RA-K tiek lietots divcauruļu centrālās un vietējās apkures sistēmās ar sūkni.

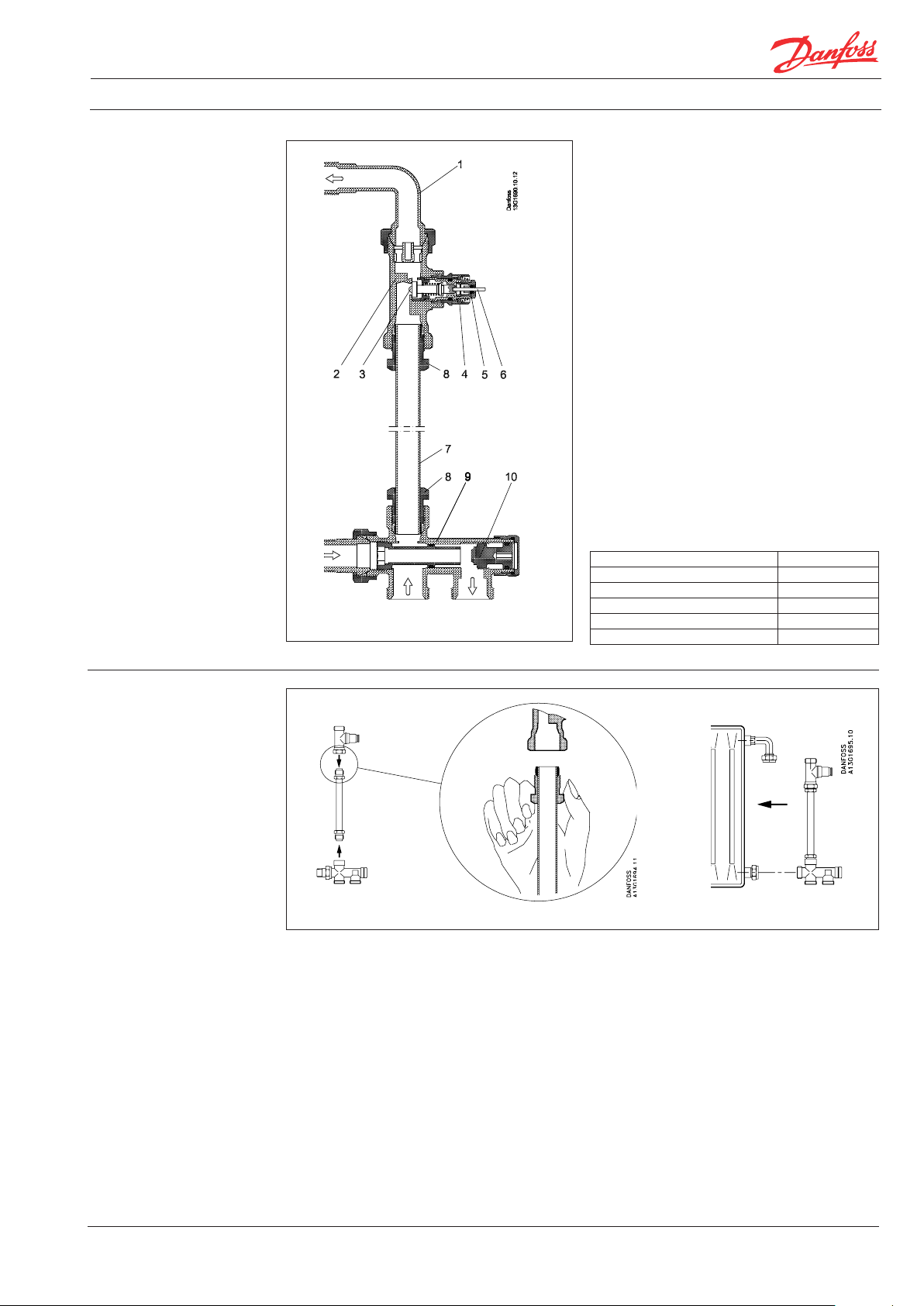

RA-K savienojums sastāv no leņķveida ventiļa, vārsta korpusa, savienojuma caurules un sadales vārsta.
RA-K vārstam ir iespējams ieregulēt maksimālo caurteci.
Visi RA sērijas termostatiskie sensori var tikt savienoti ar RA-K vārstu. Savienojums nodrošina vienkāršu, stingru savienojumu sensoram un vārsta korpusam.
RA-K vārstu korpusi kombinācijā ar RA sensoriem atbilst Euronorm standartam EN 215.
Atšķirības zīme ir sarkans vāciņš. Vārsti ir niķelēti.
Lai izvairītos no korozijas un nosēdumiem, karstā ūdens sastāvam jāatbilst VDI 2035 norādījumiem.
(VDI: Verein Deutscher Ingenieure).
Sistēma
Pasūtīšana un specifikācija |
|
|
Radiatora |
Sistēmas |
|
Maks. |
Maks. |
Izmēģi- |
Maks. |
|
|
|
|
|
nājuma |
ūdens |
|||||
|
|
|
savieno- |
savieno- |
Kvs-vērtība |
darba |
difer- |
|||
Apraksts |
Tips |
Koda Nr. |
spie- |
temp. |
||||||
jums |
jums |
(m3/h)1) |
spiediens |
spiediens2) |
||||||
|
|
|
diens |
(°C) |
||||||
|
|
|
ISO 7-1 |
ISO 228-1 |
|
(bar) |
(bar) |
|||
|
|
|
|
(bar) |
|
|||||
|
|
|
|
|
|
|
|
|
||
Leņķa vārsts3) |
|
013G3363 |
|
|
0,76 |
|
0,6 |
|
|
|
Sadales vārsts RA-K3) |
|
013G3367 |
R ½ |
|
|
10 |
|
16 |
120 |
|
|
|
|
G ¾ A |
|
|
|
|
|
||
Sadales vārts RA- |
|
|
|
|
|
|
|
|
||
|
013G3369 |
|
|
|
|
|
|
|
||
KW3) |
|
|
|
|
|
|
|
|
||
Savienotājcaurule |
|
013G3378 |
|
|
|
|
|
|
|
|
L 650 x ø 15 mm |
|
|
|
|
|
|
|
|
||
|
013G3377 |
|
|
|
|
|
|
|
||
L 950 x ø 15 mm |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
||
Komplekts grīdas |
|
013G3342 |
|
Leņķa vārsta korpuss un sadales vārsts RA-K |
|
|||||
pieslēgumam |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
||
Komplekts sienas |
|
013G3344 |
|
Leņķa vārsta korpuss un sadales vārsts RA-KW |
|
|||||
pieslēgumam |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
1)Vārsta savienojuma jauda. kv vērtība norāda ūdens plūsmu (Q) m3/st pie dotā pacēluma un spiediena krituma (Δp) uz vārsta 1 bāra pie kv = Q / Δp. Ar regulēšanas vērtību “N” kv vērtība ir noteikta saskaņā ar EN 215, pie Xp = 2 K. Ja iepriekšējā noregulējuma vērtības
ir zemākas. X p reducē līdz regulēšanas vērtībai 1, kur Xp= 2 K. Ja sākotnēji ieregulētas ir vērtības starp “1” un “N”, Xp atrodas starp 0.5 un 2 K. Xp ir 2 K nozīmē, ka, ja istabas temperatūra palielinās. par 2 C, vārsts tiek noslēgts. Kvs vērtība nosaka plūsmu Q pie maksimāla pacēluma, t.i. kad vārsts ir pilnīgi atvērts. Ja lieto tālvadības regulēšanas elementu, tad P-skalas vērtība palielinās par 1.1 faktoru.
2)Norādītais masksimālais diferencētais spiediens ir maksimālais spiediens, kuram pastāvot, vārsti veic apmieronošu regulēšanu. Kā ar jebkuru ierīci, kura sistēmā rada spiediena kritumu, zināmos plūsmas/spiediena stāvokļos var rasties troksnis. Uz vārstiem ieteicamais spiediens ir starp 0.1 un 0.3 bāriem. Diferencēto spiedienu var samazināt, lietojot Danfoss diferencētā spiediena regulētājus.
3)RA-K var tikt pievienots PEX, Alupex, metāla vai vara caurulēm ar Danfoss kompresijas garnitūru.
Iepriekšējā iestatīšana, kv -vērtība, m3/h1)
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
N |
kv-vērtība (Xp=2) |
0,02 |
0,07 |
0,15 |
0,23 |
0,33 |
0,41 |
0,50 |
0,62 |
DKCD
VDTRA325 © Danfoss 01/2009 |
. |
1 |
|
|
|
|
|
|
|
|
|
Tekniskie dati |
Savienojums RA-K |
|
|
|
|
|
|
|
|
Rezerves daļas |
|
|
|
Blīvslēgu iespējams nomainīt neatslēdzot sistēmu. |
|
Produkts |
Koda Nr. |
||
|
|
Blīvslēgs (10gab.) |
013G0290 |
|
Iepriekšēja iestatīšana
Iestatījuma vērtība
Iestatījuma
atzīme
Aprēķināto iestatīšanas vērtību var viegli un precīzi ieregulēt bez speciālu instrumentu palīdzības:
-noņemiet aizsargvāciņu vai sensora elementu;
-paceliet regulēšanas gredzenu;
-grieziet skalu uz regulēšanas gredzena, līdz vēlamā vērtība atrodas iepretī atzīmei (), kura ir pavērsta vārsta izejas virzienā;
-atbrīvojiet regulēšanas gredzenu.
Sākotnējās iestatījuma vērtības var izvēlēties no 1 līdz 7 ar intervālu 0.5. Ar
iestatījuma vērtību N vārsts ir pilnīgi atvērts.
Kad ir uzmontēts sensora elements, sākotnējā iestatījuma vērtība tiek paslēpta un
tādējādi pasargāta no tā, lai to bez atļaujas varētu izmainīt.
Jaudas diagramma
Ar RA 2000 sensoru aprīkota vārsta kapacitāte. P-joslas vērtība starp 0,5 un 2K. |
|
|
Iestatījuma piemērs: |
Plūsma: |
. |
V = 60 l/h |
||
|
Spiediena kritums vārstā: |
∆p = 0,1 bar |
|
Vārsta iestatījums: |
4 |
2 |
