Danfoss RA-IN Data sheet [it]

Scheda tecnica

Valvole per radiatori aggiornabili RA-IN,
collegamento in rame

Applicazione

Approvato da EN 215

N. di codice

013G6806

Squadra destra laterale

Le valvole RA-IN sono progettate per funzionare
in combinazione con un sensore termostatico per
garantire un risparmio energetico.

I corpi valvola RA-N possono essere utilizzati con
tutti i tipi di elementi termostatici della serie di sensori
Danfoss RA, come i termostati elettronici RAS-C2, RAX,
RA2000, Eco e Connect e con attuatori termici TWA.

Le valvole RA-IN sono utilizzate negli impianti di
riscaldamento a due tubazioni. Sono progettati per
adattarsi alla gamma di raccordi Danfoss. È disponibile
una gamma completa di raccordi a compressione
per tubi in PEX, AluPEX, rame e acciaio.

Le valvole RA-IN sono fornite in posizione “N”,
ovvero completamente aperta.

Le valvole Danfoss RA-IN sono prodotte secondo gli standard più elevati e sono approvate ai sensi della
norma europea EN 215.

Tipo Design

Squadra destra laterale G3/4 G3/4 0.53 013G6806

RA-IN

Squadra sinistra laterale G3/4 G3/4 0.53 013G6807

ad angolo G3/4 G3/4 0.53 013G6814

dritto G3/4 G3/4 0.53 013G6815

013G6807

Squadra sinistra laterale

Collegamenti

Ingresso Uscita N

013G6814
Ad angolo

Ogni corpo valvola è fornito con un coperchio di
protezione bianco, che può essere utilizzato per la
regolazione manuale durante la fase di assemblaggio.
Il coperchio di protezione non deve essere usato come
dispositivo di chiusura manuale.

Come accessorio è disponibile uno speciale
dispositivo di chiusura manuale. I corpi valvola
RA-IN sono realizzati in ottone con nichelatura.

Il perno attuatore del premistoppa è in acciaio
cromato, posizionato in un O-ring continuamente
lubricato. Il gruppo completo del premistoppa può
essere sostituito senza dover scaricare l’impianto.

Per evitare possibili depositi e corrosione, la
composizione dell’acqua calda deve essere conforme
alle linee guida VDI 2035 (Verein Deutscher Ingenieure).

Non utilizzare formulazioni contenenti oli minerali.

(m3/h a p = 1 bar)

k

v

013G6815

Dritto

N. codice

Accessori

Prodotto Codice d’ordine

Premistoppa 013G0290

Codoli lettati 013G6846

Codoli lettati 013G6845

Codoli lettati (Progetto ) 013G6843

Codoli lettati (Progetto ) 013G6844

© Danfoss HS | 07/2019 | AI312052367721 | 1

Scheda tecnica Valvole per radiatori aggiornabili RA-IN

Principi

Portate

Q [ l/s ]

p [ bar]

p [ mwg ]

Le valvole RA-IN sono fornite in posizione “N”, ovvero completamente aperta.

kW

t =
11 ºC

kW

t =
20 ºC

2|© Danfoss HS | 07/2019 | AI312052367721

Scheda tecnica Valvole per radiatori aggiornabili RA-IN

013G6806

29.3mm

29.3mm

45.6mm

Edilizia

3 4

2

11

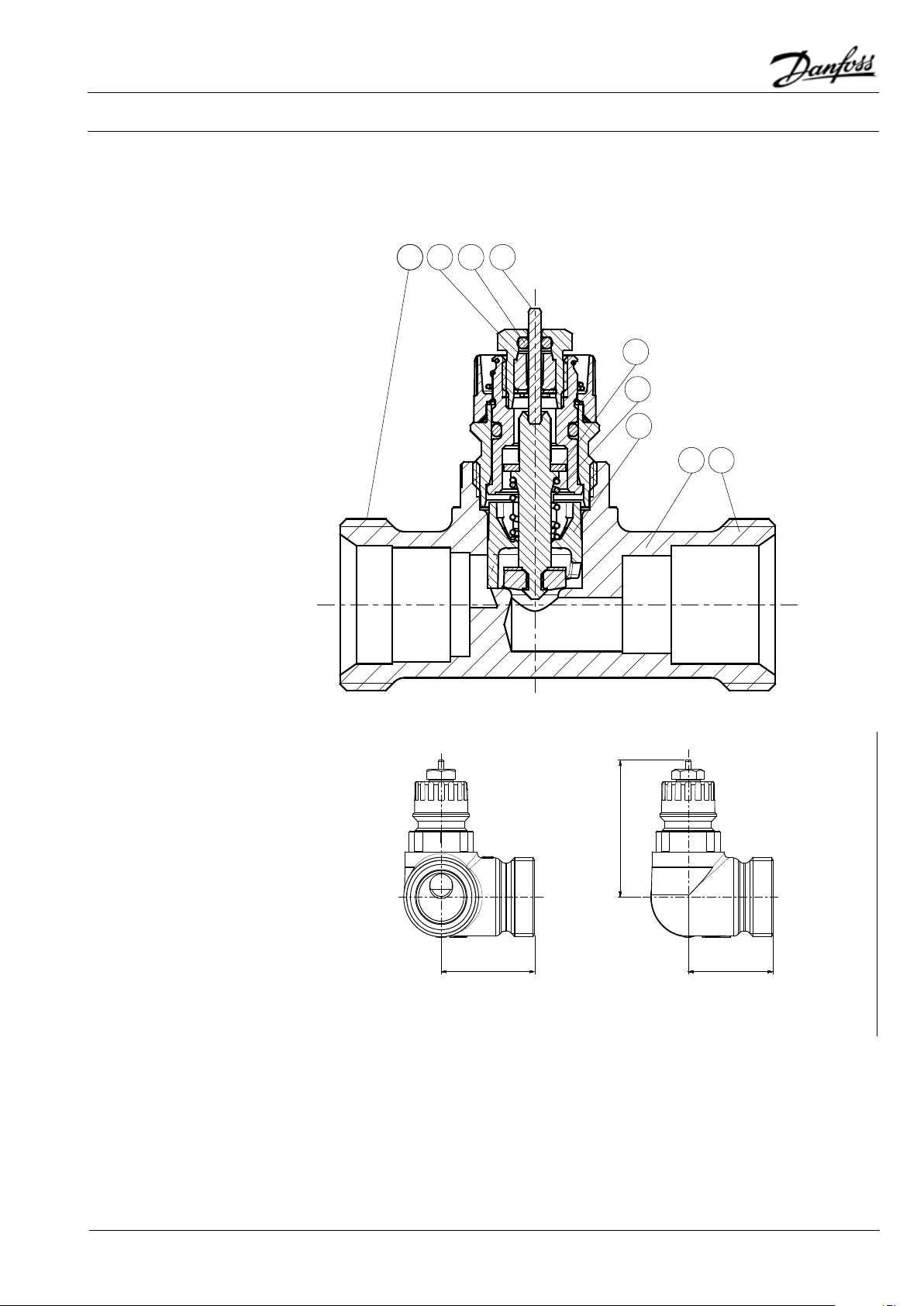

1. Nipplo

2. Dado di raccordo

3. Premistoppa

4. Sigillo O-ring

5. Perno attuatore

5

6. Piombino

7. Molla di regolazione

6

8. Cilindro limitatore

9. Corpo valvola

7

8

9

Dimensioni

© Danfoss HS | 07/2019 | AI312052367721 | 3

013G6807

29.3mm

29.3mm

45.6mm

Scheda tecnica Valvole per radiatori aggiornabili RA-IN

013G6814

29.3mm

45.6mm

30mm

013G6815

37mm

45.6mm

30mm

Dimensioni (cont)

Danfoss S. r.l .

Heating Segment • heating.danfoss.it • [phone] • E-mail: [e-mail]

Danfoss declina ogni responsabilità per eventuali errori contenuti in cataloghi, brochure o altra documentazione cartacea. Danfoss si riserva il diritto di modicare i propri prodotti senza preavviso.
Ciò vale anche per i prodotti già ordinati, a condizione che tali modiche possano essere apportate senza rendere necessarie successive variazioni alle speciche già concordate. Tutti i marchi registrati
citati nel presente materiale sono di proprietà delle rispettive società. Danfoss e il logo Danfoss sono marchi registrati di Danfoss A/S. Tutti i diritti sono riservati.

4| © Danfoss HS | 07/2019 | AI312052367721
