Tehniline andmeleht
Suure võimsusega ventiil, tüüp RA-G
Kasutamine
Vastav standardile EN 215
Süsteemid
Suure võimsusega RA-G ventiile kasutatakse
peamiselt ühetorusüsteemides.
Kõik Danfossi suure läbilaskevõimega
ventiilid RA-G on valmistatud rangeimate
kehtivate standardite kohaselt ja on heaks
kiidetud vastavalt Euroopa standardile EN
215.
Kõik RA-G ventiilid sobivad kasutamiseks koos RA
seeria kõikide termostaatidega.
RA-G ventiilid on varustatud halli kaitsekorgiga.
Kaitsekorki ei tohi kasutada käsitsi
sulgemisseadmena. Käsitsi sulgemiseks on
saadaval spetsiaalne käsiseade nupp (kood
013G3300).
Tihenduskarbi survenõel on valmistatud
kroomterasest ja komplekteeritud määrimisvaba
rõngastihendiga. Kogu tihendikomplekti saab
välja vahetada ilma süsteemi tühjendamata.
Sette ja korrosiooni vältimiseks peab
soojuskandja vastama juhendmaterjalis VDI 2035
esitatud nõuetele. Soovitatav on hoiduda
kasutamast mineraalõlisid sisaldavaid lisandeid.
Ühetorusüsteem, ülevalt jaotusega Ühetorusüsteem, alt jaotusega
Danfoss Heating Solutions VDSXR126 © Danfoss 11/2010 1
Tehniline andmeleht Suure võimsusega ventiil, tüüp RA-G
Tellimine ja tehnilised
andmed
Tsooni reguleerimine. Termohüdrauliline mootor TWA
koos ruumitermostaadi/programmeerijaga
Tüüp TootekoodMudel Ühend-
kv-väärtused [m3/h] P-riba [K]
us ISO
7-1
Danfoss Renoveerimine+ koos AB-QM-i ja
AB-QT-ga
Maks. rõhk Maks.
1)2)
vee
temp
.
Si-
Välj
se
nd
0,5 1,0 1,5 2,0 kvsTöör
und
õhk
Dif.r
õhk
3)
Kats
erõ
hk
bar bar bar ˚C
RA-G 15 013G1676 Nurkne R
013G1675 Sirge 0,51 0,94 1,35 1,63 2,30
RA-G 20 013G1678 Nurkne R
013G1677 Sirge 0,54 1,07 1,61 2,06 3,81
RA-G 25 013G1680 Nurkne R
013G1679 Sirge 0,57 1,16 1,71 2,27 4,58
1
) kv-väärtus kv näitab vooluhulka (Q) m3/h ventiili rõhulangu (∆p) 1 bar korral. kvs-
R½ 0,54 1,07 1,61 2,06 4,30
p
½
3/4
0,57 1,11 1,16 2,20 5,01
R
p
3/4
R1 0,59 1,27 1,77 2,41 5,50
p
1
0,20
16 25 120
0,16
väärtused näitavad vooluhulka (Q) täielikult avatud ventiili korral.
2
) RAW/RAS-C/RAS-C2/RAS-D/RAX/RAE anduri või kauganduri kasutamisel pikeneb P-riba 1,6 korda.
3
) Töörõhk = staatiline + diferentsiaalrõhk. Näidatud maksimaalne diferentsiaalrõhk on suurim rõhk,
mille juures ventiil tagab rahuldava reguleerimise. Nagu mis tahes süsteemis rõhulangu tekitava
seadme puhul, võib teatud vooluhulga/-rõhu tingimustel esineda müra. Müravaba töö tagamiseks ei
tohi maksimaalne rõhulang ületada 30–35kPa. Diferentsiaalrõhu vähendamiseks saab kasutada
Danfossi diferentsiaalrõhu regulaatoreid.
Lisaseadmed
Toode Kogus Tootekood
Tihenduskarp 10 tk 013G0290
Tihenduskarbi saab välja vahetada küttesüsteemi
käigusolemise ajal.
Toode Suurus Tootekood
RTD-CB tagasivoolupiirik DN 15 013L1925
RTD-CB tagasivoolupiirik DN 20 013L1926
RTD-CB tagasivoolupiirik DN 25 013L1927
RTD-BR möödaviigupiirik DN 15/10 013L1915
2 VDSXR126 © Danfoss 11/2010 Danfoss Heating Solutions
Tehniline andmeleht Suure võimsusega ventiil, tüüp RA-G
Toode Suurus Tootekood
RTD-BR möödaviigupiirik DN 20/15 013L1916
Hooldussisu DN 15/20 013G1706
Hooldussisu DN 25 013G1707
RA-G lahendus
ühetorusüsteemis
Radiaatori soovimatu soojuseralduse vältimiseks
on soovitatav paigaldada vooluhulgapiirik, vt
täpsemaid andmeid vooluhulgapiiriku tehnilisest
andmelehest.
Joon. 1: Ühetorusüsteemi radiaatorikõver Joon. 2:
Hooldussisusid saab välja vahetada ainult siis, kui
süsteemis pole vett.
Seoses radiaatori madala dT väärtusega
ühetorusüsteemis on soojuseralduse
reguleerimisvahemik kitsas (lame
radiaatorikõver), vt joonis 1. See tähendab, et
ühetorusüsteemis ei tekita ettenähtud mahule
lisanduv vesi täiendavat soojusülekannet.
30%line veekogus võrreldes eelmise tasemega
tähendab, et soojusemissioon väheneb ~10%.
10%line soojuseralduse vähenemine praktikas
probleeme ei tekita, sest radiaatorite küttepinnad
on tihti ülemõõtmelised.
1. Tuleb ehitada möödaviik (joonis 2).
Möödaviigutoru suurus peab tavaliselt
olema ühe mõõdu võrra väiksem kui
torustik.
2. Seejärel paigaldatakse radiaatori sisendile
RA-G - sama mõõduga kui torustik.
Nende reeglite kohaselt võib, RA-G ventiili suure
võimsuse tõttu, radiaatorisse minev soojuskandja
hulk saavutada 30% eelmisest tasemest.
Juhul, kui möödaviigul on sama läbimõõt kui
radiaatori sisendtorul, on soovitatav kasutada
vooluhulgapiirikuid, et tagada radiaatoris vajalik
soojuskandja hulk.
Danfoss Heating Solutions VDSXR126 © Danfoss 11/2010 3
Tehniline andmeleht Suure võimsusega ventiil, tüüp RA-G

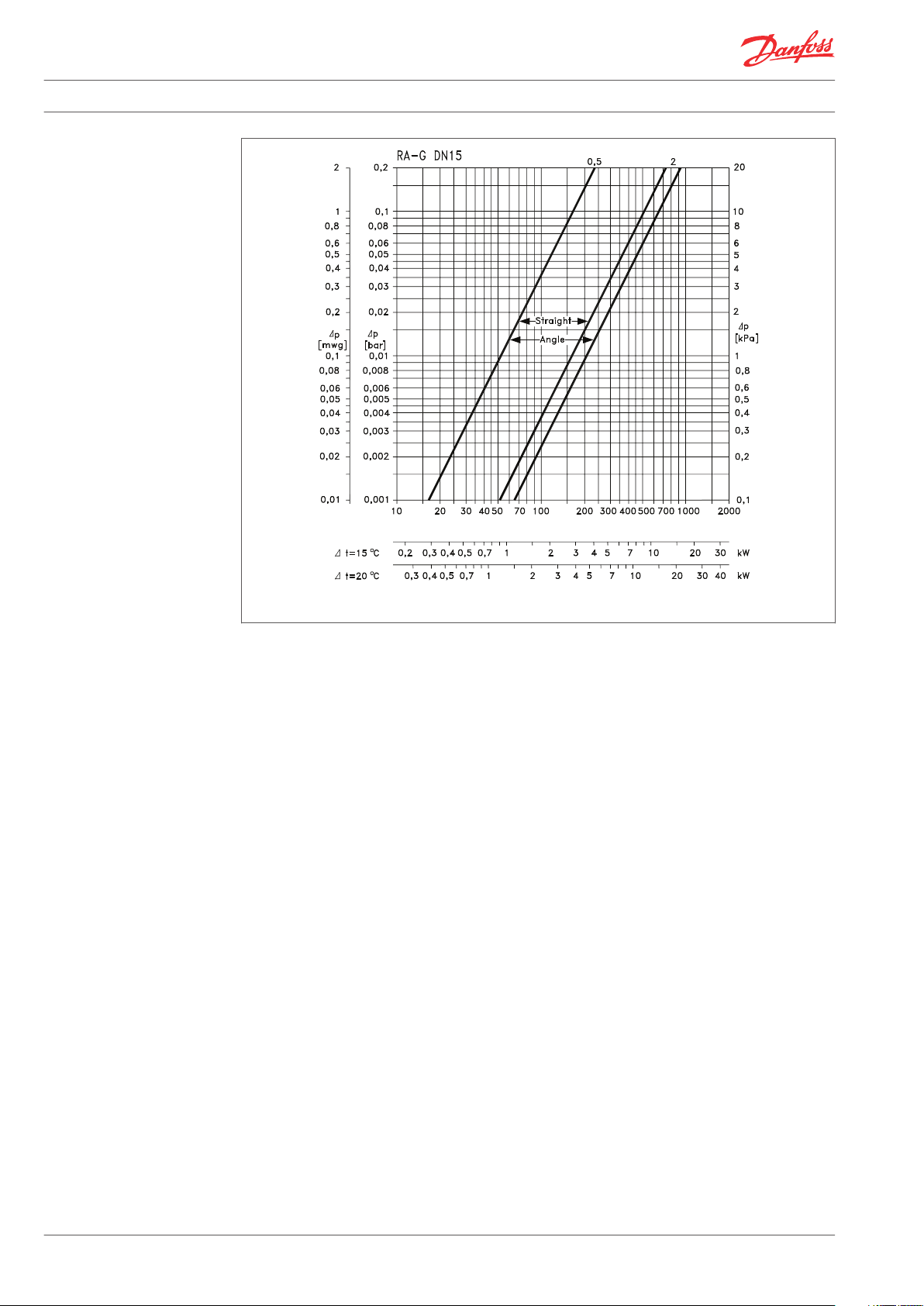

Võimsused
4 VDSXR126 © Danfoss 11/2010 Danfoss Heating Solutions
Tehniline andmeleht Suure võimsusega ventiil, tüüp RA-G
Ventiili võimsused koos RA2000 termostaadiga
Danfoss Heating Solutions VDSXR126 © Danfoss 11/2010 5
Tehniline andmeleht Suure võimsusega ventiil, tüüp RA-G

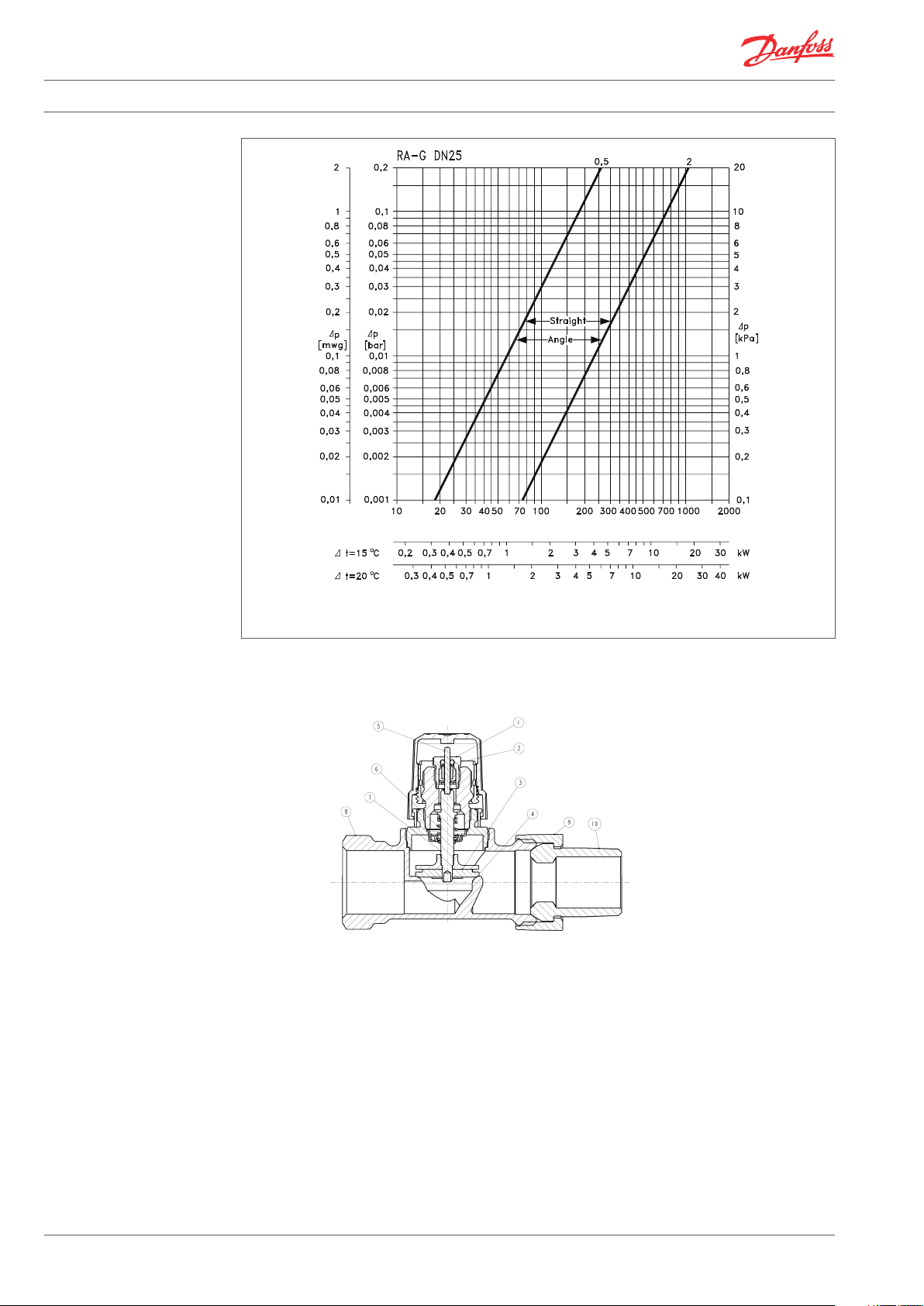

Ehitus
Ventiili võimsused koos RA2000 termostaadiga
1. Tihenduskarp
2. Rõngastihend
3. Ventiilikolb
4. Ventiilipesa
5. Survenõel
6. Ventiilivedru
7. Spindel
8. Ventiili korpus
9. Ülemutter
10. Nippel
6 VDSXR126 © Danfoss 11/2010 Danfoss Heating Solutions
Tehniline andmeleht Suure võimsusega ventiil, tüüp RA-G
Veega kokkupuutuvad materjalid
Ventiili korpus Ms 58 messing
Rõngastihend EPDM
Ventiili koonus :?: NBR
Survenõel Kroomteras
Spindlijuhik Tinapronks

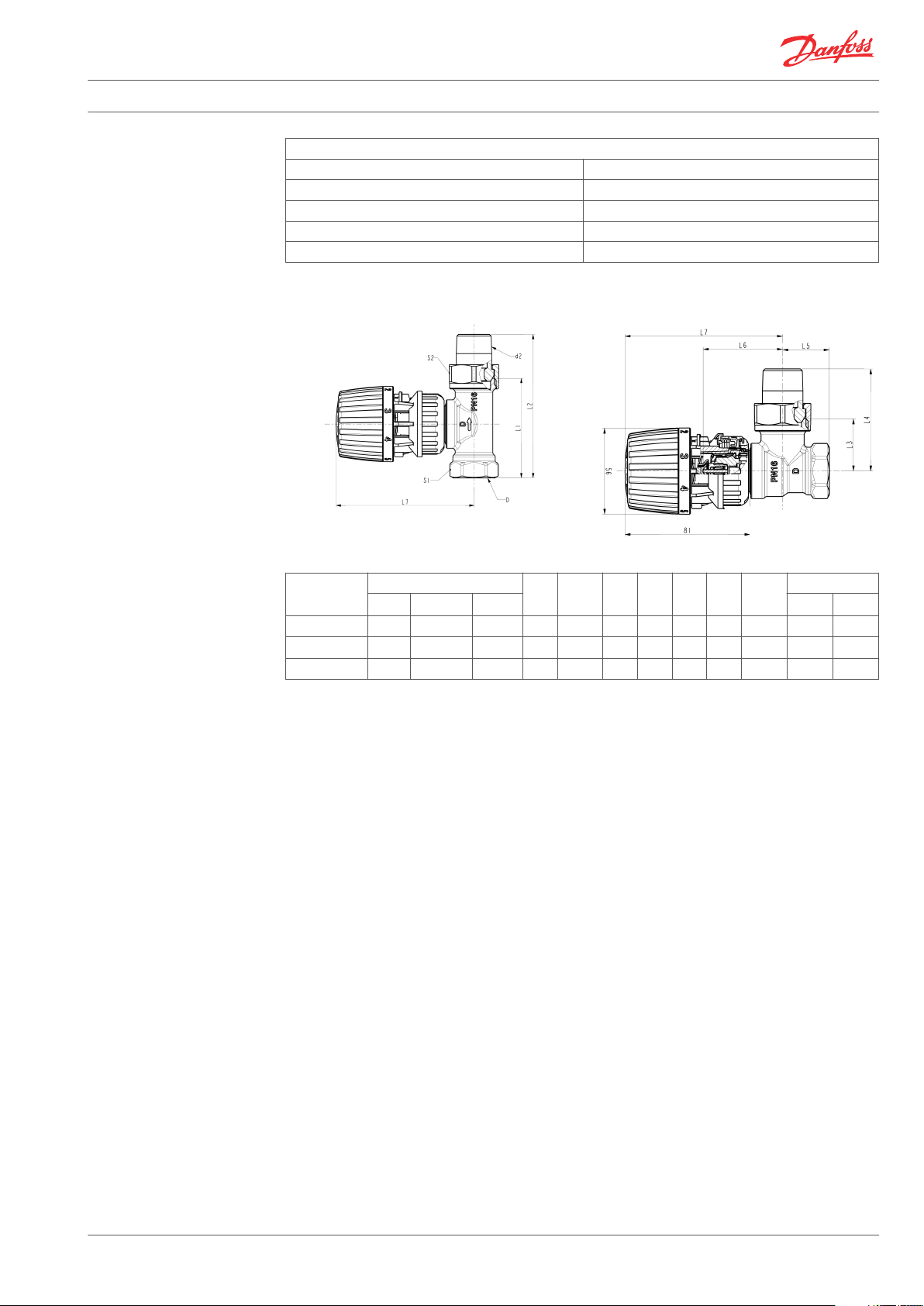

Mõõdud
Tüüp
Ühendus ISO 7-1
DN D d
L
L
1
2
L3L4L5L
2
L
6
Mutrivõti
7
S
S
1
RA-G 15 15 Rp ½ R ½ 68 96 30 58 27 52 103 27 30
RA-G 20 20
Rp
3/4
3/4
R
74 106 34 66 30 54 103 32 37
RA-G 25 25 Rp 1 R1 90 126 42 78 34 57 106 41 46
2
Danfoss Heating Solutions VDSXR126 © Danfoss 11/2010 7
Tehniline andmeleht Suure võimsusega ventiil, tüüp RA-G
Danfoss A/S
Heating Solutions
Haarupvaenget 11
8600 Silkeborg
Denmark
Phone:+45 7488 8000
Fax: +45 7488 8100
Email: heating.solutions@danfoss.com
www.heating.danfoss.com
Danfoss ei vastuta vôimalike esinevate vigade eest kataloogides, reklaamprospektides vôi muudes trükistes. Danfoss jätab endale ôiguse etteteatamata teha muudatusi toodetes, ka juba tellitud toodetes,
nii, et see ei muuda varem kokkulepitud »parameetreid«. Kõik käesolevas trükises olevad kaubamärgid on vastavate ettevõtete omandus. Danfoss ja Danfoss logotüüp on A/S Danfoss kaubamärgid. Kõik
õigused kaitstud.
