Технічний опис
Клапани з підвищеною пропускною
спроможністю RA-G
Область застосування
Якість
Система
RA-G прямий RA-G кутовий
Клапани з підвищеною пропускною спроможністю
RA-G застосовують переважно в насосних однотрубних і гравітаційних двотрубних системах водяного опалення.
Клапани RA-G мають фіксовані значення пропускної спроможності.
Усі клапани RA-G можна комбінувати з усіма термостатичними елементами серії RA, а також з термоелектричними приводами TWA-A.
Для легкої ідентифікації серед інших клапанів серії
RA, клапани RA-G комплектують захисними ковпачками сірого кольору.
Клапани з підвищеною пропускною спроможністю RA-G відповідають усім вимогам
Європейської норми EN 215.
До встановлення термостатичного елемента (під час
проведення будівельно-монтажних робіт) температуру в приміщенні можна регулювати вручну за допомогою пластикового захисного ковпачка.
Ковпачок неможна використовувати в якості запірного пристрою. Для забезпечення герметичного перекриття слід застосовувати спеціальну латунну рукоятку, яку замовляють окремо
(код № 013G3300).
Корпус клапана виготовляють з латуні та покривають
зовнішню поверхню нікелем.
Натискний штифт у сальниковому ущільненні виготовлено з хромистої сталі. Штифт не потребує змазки
під час всього терміну експлуатації клапана.
Сальникове ущільнення може бути замінено без зливу води із системи.
Щоб уникнути можливого відкладення солей и корозії, хімічний склад теплоносія в системах опалення, у
яких застосовують клапани RA-G, повинен відповідати нормам «Правил технічної експлуатації теплових
установок і мереж».
Усі радіаторні терморегулятори Danfoss виробляють на підприємствах, що пройшли оцінку Британським інститутом стандартів (BSI) і отримали
сертифікати якості ISO 9000 та ISO 14001.
1. однотрубна насосна система опалення
з верхньою подачею теплоносія
3. горизонтальна двотрубна насосна система
опалення із зональним регулюванням: клапан
RA-G з термоелектричним приводом TWA-A та
кімнатним термостатом/програматором
VKJPA319 Данфосс ТОВ 2018
2. однотрубна насосна система опалення
з нижньою подачею теплоносія
4. комплексне рішення Danfoss для однотрубних систем опалення: клапани RA-G з термоелементами
RA 2991 на опалювальних приладах і клапан AB-QM
з термостатичним елементом QT на стояку
39
Технічний опис Клапани з підвищеною пропускною спроможністю RA-G
Номенклатура і коди для оформлення замовлень
1)
(м3/год) при зоні
v
пропорційності Xp (К)
Тип Код № Модель
З’єднання
ISO 7-1
Значення k
Вхід Вихід 0,5 1,0 1,5 2,0 k
RA-G 15
RA-G 20
RA-G 25
1)
Значення kv відповідають витраті теплоносія (G) в м3/год при заданому підйомі конуса клапана та перепаді тиску на клапані (p) у розмірі 1 бар.
013G1676 Кутовий
013G1675 Прямий 0,51 0,94 1,35 1,63 2,30
013G1678 Кутовий
013G1677 Прямий 0,54 1,07 1,61 2,06 3,81
013G1680 Кутовий
013G1679 Прямий 0,57 1,16 1,71 2,27 4,58
R
½ R ½
p
R
¾ R ¾
p
R
1 R 1
p
0,54 1,07 1,61 2,06 4,30
0,57 1,11 1,16 2,20 5,01
0,59 1,27 1,77 2,41 5,50
kv = G/ √ ∆p.
Значення kvs показують витрату теплоносія через повністю відкритий клапан при перепаді тиску на ньому в 1 бар.
2)
Клапан забезпечує задовільне регулювання при перепаді тиску на ньому нижче вказаного значення.
Максимальний тиск
Робочий
vs
бар бар бар °С
16
Перепад
2)
тиску
0,20
0,16
Випробу-
вальний тиск
25 120
Макс. темпер.
води
Додаткове приладдя
Виріб Кількість в упаковці Код №
Сальникове ущільнення
10 шт. 013G0290
Сальникове ущільнення може бути замінено без зливу води із системи.
Виріб Розмір Код №
DN 15 013L1925
Дросель зворотнього потоку RTD-CB
DN 20 013L1926
DN 25 013L1927
DN 15/10 013L1915
Дросель замикаючої ділянки RTD-BR
DN 20/15 013L1916
Дросель зворотнього потоку RTD-CB призначений для встановлення на виході з опалювального приладу в однотрубній системі водяного опалення, оснащеної терморегуляторами та лічильникамирозподільниками індивідуального обліку споживання тепла. Він дозволяє звести до мінімуму залишкову тепловіддачу опалювального приладу при перекритому клапані терморегулятора.
Дросель замикаючої ділянки RTD-BR – діафрагма заводського виготовлення, яка призначена для встановлення на замикаючої ділянці (байпасі) між підводками опалювального приладу в однотрубній системі водяного опалення з регулюючою арматурою.
Дросель замикаючої ділянки застосовують з метою підвищення частки теплоносія, що проходить через
опалювальний прилад, від загальної його витраті у стояку системи опалення за рахунок збільшення
гідравлічного опору байпасу.
40
VKJPA319 Данфосс ТОВ 2018
Технічний опис Клапани з підвищеною пропускною спроможністю RA-G
Система
Рис. 1
В однотрубній системі опалення можливість регулювання тепловіддачі опалювального приладу
доволі обмежена із-за незначного охолодження
теплоносія (T) в приладі (залежність тепловіддачі опалювального приладу від зміни витрати
теплоносія приведена на Рис. 1).
Це означає, що в однотрубних системах опалення:
1) перевищення витрати теплоносія щодо номінального значення не призведе до відчутного
збільшення тепловіддачі опалювального приладу;
2) зниження витрати теплоносія до 30 % від номінального значення зменшить тепловіддачу
опалювального приладу лише на ~10 %;
3) зменшення тепловіддачі опалювального приладу на 10 % не призводить до недогріву приміщень, завдяки тому, що поверхня опалювального
приладу, як правило, обирається із запасом.
Рис. 2
1) В однотрубній системі опалення із терморегуляторами обов’язково має бути встановлена
замикаюча ділянка між подаючим и зворотним
трубопроводами (Рис. 2). Діаметр замикаючої ділянки, як правило, повинен бути на 1 типорозмір
меншим, ніж діаметр підвідних ділянок.
2) Клапан RA-G обирають того ж діаметра, що і діаметр підвідних ділянок.
Якщо дотримуватися вищевказаних правил, витрата теплоносія через опалювальний прилад, завдяки підвищенної пропускної здатності клапана
RA-G, буде складати приблизно 30 % від номінального значення (коефіцієнт затікання – 0,3).
У випадку, якщо діаметр замикаючої ділянки той
же, що і діаметр підвідних ділянок трубо проводів,
рекомендується застосовувати дросель замикаючої ділянки для забезпечення необхідного коефіцієнта затікання теплоносія до опалювального
приладу.
VKJPA319 Данфосс ТОВ 2018
41
Технічний опис Клапани з підвищеною пропускною спроможністю RA-G

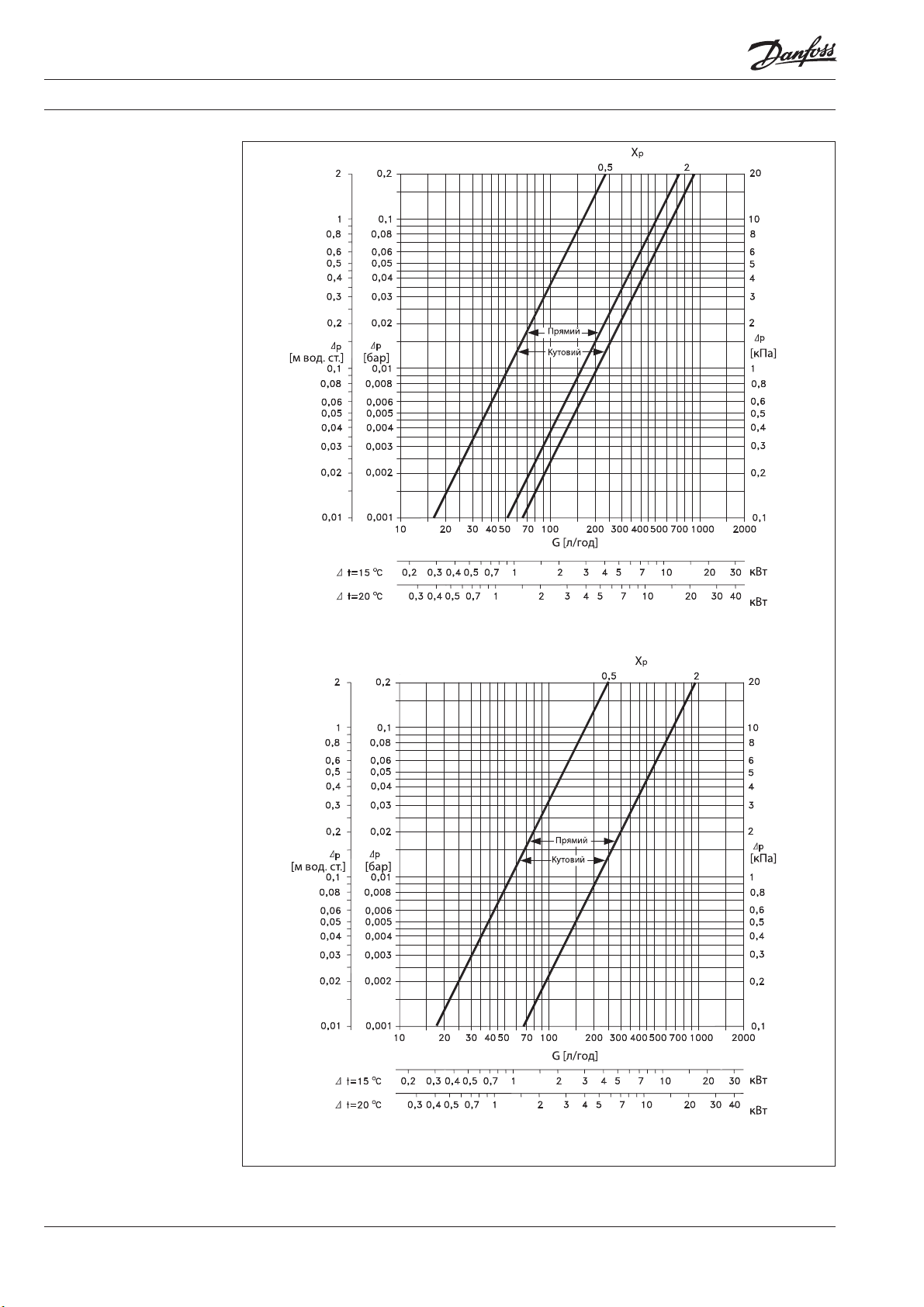

Діаграми пропускної
спроможності
RA-G DN15
RA-G DN20
42
Пропускна спроможність клапанів з термостатичними елементами RА 2991
VKJPA319 Данфосс ТОВ 2018
Технічний опис Клапани з підвищеною пропускною спроможністю RA-G
Діаграми пропускної
спроможності
RA-G DN25
(продовження)
Конструкція
Пропускна спроможність клапанів з термостатичними елементами RA 2991
1. Сальникове ущільнення
2. Ущільнювальне кільце
3. Тарілка клапана
4. Сідло клапана
5. Натискний штифт
6. Зворотня пружина
7. Шток клапана
8. Корпус клапана
9. Гайка
10. Ніпель
Матеріал деталей, що контактують з водою
Корпус клапана та інші металеві
деталі
Ущільнювальне кільце EPDM
Конус клапана NBR
Натискний штифт у сальниковому
ущільненні
Направляюча штока клапана цинова бронза
латунь Ms 58
хромиста сталь
VKJPA319 Данфосс ТОВ 2018
43
Технічний опис Клапани з підвищеною пропускною спроможністю RA-G
Розміри клапанів
з термостатичним
елементом RA 2991
Тип
З’єднання ISO 7-1
DN D d2 S
L
L
L
L
L
1
2
3
4
L
5
6
Гайковий ключ
L
7
1
RA-G 15 15 Rp ½ R ½ 68 96 30 58 27 52 103 27 30
RA-G 20 20 R
RA-G 25 25 R
¾ R ¾ 74 106 34 66 30 54 103 32 37
p
1 R 1 90 126 42 78 34 57 106 41 46
p
S
2
44
VKJPA319 Данфосс ТОВ 2018

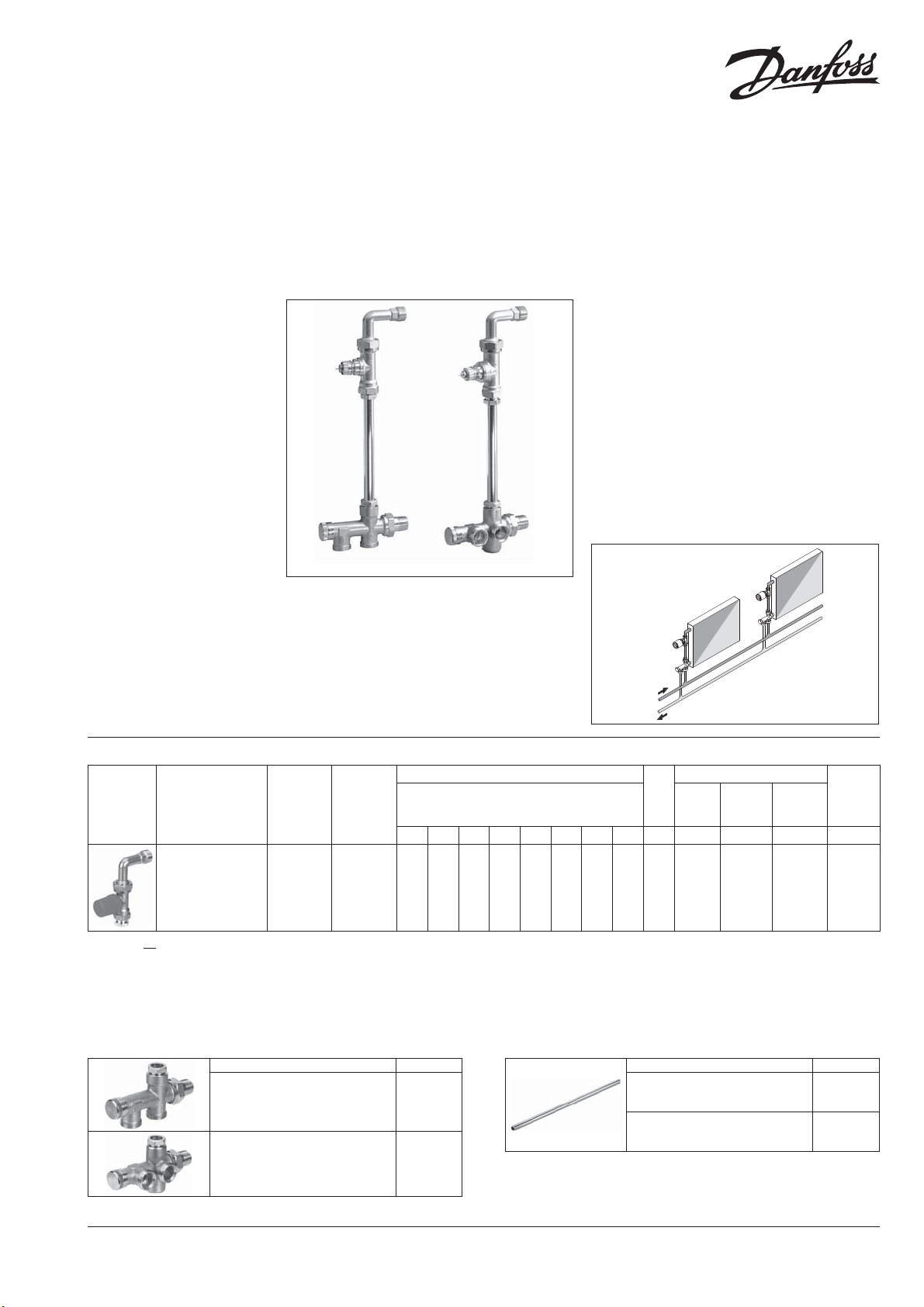

Технічний опис
Приєднувальні елементи з попередньою
настройкою для двотрубних систем опалення
- RA-K для підключення знизу
- RA-KW для підключення збоку
Область застосування
Приєдну вальні еле мен ти є ніке ль о ва ни ми.
Приєдну валь ний еле мент скла дається з трьох
ча с тин: кла пан з відво дом, з’єдну валь на труб ка
і роз подільний ву зол. Кла па ни RA-K і RA-KW мають функцію по пе ред ньої на строй ки про пуск ної
спро мож ності.
Усі кла па ни приєдну валь них еле ментів RA-K і
RA-KW мож на комбіну ва ти з усіма тер мо ста тични ми еле мен та ми серії RA, а та кож з тер мо електрич ни ми при во да ми TWA-A.
Щоб уник ну ти мож ли во го відкла ден ня со лей і корозії, хімічний склад теп ло носія в си с те мах опа лення, у яких за сто со ву ють приєдну вальні еле мен ти
RA-K і RA-KW, по ви нен відповіда ти нор мам “Пра вил
технічної ек с плу а тації теп ло вих ус та но вок і ме реж”.
RA-K RA-KW
Система
Приєдну вальні еле мен ти RA-K і RA-KW за сто сову ють як в ав то ном них, так і в цен т раль них дво труб них на со сних си с те мах опа лен ня зі схо ва ною
про клад кою тру бо п ро водів.
RA-K і RA-KW при та ман на про сто та мон та жу й елегант ний зовнішній виг ляд.
Для лег кої іден тифікації кла па ни приєдну валь них
еле ментів RA-K і RA-KW ком плек ту ють за хис ни ми
ков пач ка ми чер во но го ко ль о ру.
Номенклатура та коди для оформлення замовлень
Попередня настройка
Тип Опис Код № З'єднання
Клапан RA-K з
ущільнювальною
втулкою і відводом
зі з’єднувальною
гайкою
1)
Зна чен ня kv відповіда ють ви т раті теп ло носія (G) в м3/год при за да но му підйомі ко ну са кла па на та пе ре паді ти с ку на кла пані (Δp) у розмірі 1 бар.
k
= G/ √p. При на стройці кла па на на “N” зна чен ня kv відповідає ви мо гам EN 215 при Хр = 2 К. Це оз на чає, що кла пан тер мо ре гу ля то ра за криється повністю, ко ли
v
тем пе ра ту ра в приміщенні на 2 °С пе ре ви щить тем пе ра ту ру, вста нов ле ну на шкалі тер мо ста тич но го еле мен та. При більш низь ких зна чен нях по пе ред ньої на строй ки
змен шується. Так при на стройці кла па на на “1” Хр = 0,5. У діапа зоні на строй ки кла па на від “1” до “N” Хр змінюється від 0,5 до 2 К.
Х
р
Зна чен ня k
2)
Вка за ний мак си маль ний пе ре пад ти с ку є гра нич ним для за без пе чен ня оп ти маль них умов ро бо ти кла па на. На радіатор но му тер мо ре гу ля торі, як і на будь-яко му
іншо му ре гу лю валь но му кла пані, при пев но му співвідно шенні зна чень ви т ра ти та пе ре па ду ти с ку мо жуть ви ник ну ти шу ми. Для за без пе чен ня без шум ної ро бо ти,
навіть при част ко во му на ван та женні, пе ре пад ти с ку на кла пані тер мо ре гу ля то ра “Дан фосс” не по ви нен пе ре ви щу ва ти 30 - 35 кПа (3 - 3,5 м вод. ст.) Пе ре пад ти с ку в
си с темі опа лен ня мо же бу ти змен ше ний за до по мо гою ре гу ля торів пе ре па ду ти с ку ком панії “Дан фосс”.
1)
В комплект входить компресійний фітинг для підключення з’єднувальної трубки.
по ка зу ють ви т ра ту теп ло носія че рез повністю відкри тий кла пан при пе ре паді ти с ку на ньо му в 1 бар.
vs
Опис моделі Код №
Розподільний вузол G ¾ “
- для підключення знизу
- із запірною функцією
- із зовнішньою різзю
Розподільний вузол G ¾ “
- для підключення збоку
- із запірною функцією
- із зовнішньою різзю
013G3363 R ½ 0,02 0,07 0,15 0,23 0,33 0,41 0,50 0,62 0,76 10 0,6 16 120
1)
1)
Пропускна здатність клапана k
встановленим термостатичним елементом
серії RA (м3/год при p = 1 бар)
1 2 3 4 5 6 7 N N бар бар бар °С
013G3367
013G3369
1)
з
v
k
Опис моделі Код №
З'єднувальна трубка:
- довжинa 650 мм
- Ø 15 мм
З'єднувальна трубка:
- довжинa 950 мм
- Ø 15 мм
Максимальний тиск
vs
Робо-
чий
Пере-
пад
тиску
2)
Випро-
буваль-
ний
Макс.
темпер.
води
013G3378
013G3377
VKJPA319 Данфосс ТОВ 2018
45
Технічний опис Приєднувальні елементи RA-K і RA-KW
Додаткове приладдя
Попередня настройка
Виріб Код №
Сальникове ущільнення для клапанів серії RA (10 шт. в упаковці) 013G0290
Сальникове ущільнення може бути замінено без зливу води із системи.
На строй ку на роз ра хун ко ве зна чен ня здійснюють лег ко і точ но без за сто су ван ня спеціаль них
інстру ментів:
По пе ре дня на строй ка мо же здійсню ва ти ся в
діапа зоні від “1” до “7” із кро ком 0,5. У по ло женні
“N” кла пан повністю відкри тий.
- зніміть за хис ний ко в па чок або тер мо ста тич ний
еле мент;
- підніміть кільце на строй ки;
Слід уни ка ти вста нов лен ня на строй ки на за штрихо ва ну ча с ти ну шка ли.
- по верніть кільце на строй ки так, щоб ба жане зна чен ня на шкалі вста но ви ло ся на впро ти
ус та но воч ної по знач ки, роз та шо ва ної з бо ку
вихідно го от во ру кла па на (за водська на строй-
Після мон та жу тер мо ста тич но го еле мен та, по пере дня на строй ка є за хо ва ною і, та ким чи ном, захи ще ною від не санкціоно ва но го втру чан ня.
ка - “N”);
- опустіть кільце на строй ки.
Діаграма пропускної спроможності
[м вод. ст.]
[бар]
дБ (А)
дБ (А)
[кПа]
G [л/год]
46
Пропускна спроможність з встановленим термостатичним елементом серії RA при значеннях Хр від 0,5 до 2 К
VKJPA319 Данфосс ТОВ 2018
Технічний опис Приєднувальні елементи RA-K і RA-KW

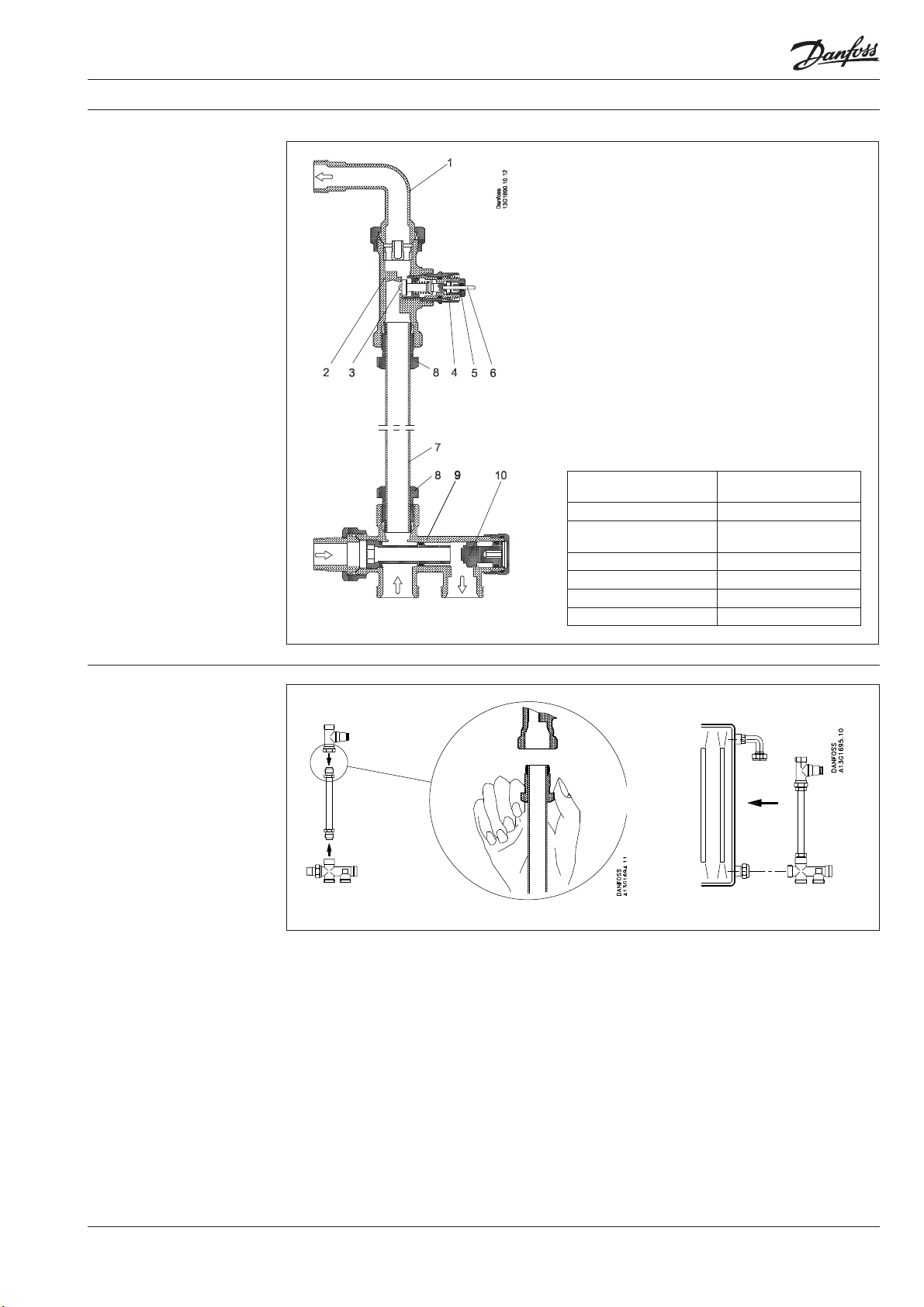

Конструкція
Приєднувальний елемент складається з трьох
частин:
- клапан з відводом
- з’єднувальна трубка
- розподільний вузол.
1. Відвід
2. Корпус клапана
3. Конус клапана
4. Шкала попередньої настройки
5. Сальникове ущільнення
6. Натискний штифт
7. З’єднувальна трубка
8. Компресійні фітинги
9. Розподільний вузол
10. Запірний пристрій
Матеріал деталей, що контактують з водою
Корпус клапана та інші
металеві деталі
Шток корозійностійка латунь
Натискний штифт і
пружина клапана
Ущільнювальне кільце EPDM
Конус клапана NBR
Дросель PPS
З’єднувальна трубка оцинкована сталь
латунь Ms 58
хромиста сталь
Монтаж
VKJPA319 Данфосс ТОВ 2018
47
Технічний опис Приєднувальні елементи RA-K і RA-KW
Розміри
48
