Guide du monteur – Régulateurs électroniques
2 |
DKRCC.PF.000.G1.04 / 520H8368 |
Guide du monteur – Régulateurs électroniques
Sommaire
Mesurer |
4 |
Mesure d'une température |
4 |
Sonde de température type EKS 111 |
5 |
Sonde de température type EKS 211 |
5 |
Positionnement des sondes |
6 |
Positions de l'évaporateur |
6 |
Sondes S1 et S2 |
7 |
Montage d'une sonde S2 sur un tuyau vertical |
7 |
Montage d'une sonde S2 sur un tuyau horizontal |
7 |
Mesure d'une pression |
8 |
Positionnement des sondes |
11 |
Transmetteur de pression dans une conduite de liquide avec amortisseur de |
|
pulsation |
12 |
Raccordements électriques |
13 |
Détendeur électronique à modulation en largeur d’impulsions type AKV |
13 |
Détendeur électronique pour moteur pas à pas type ETS |
13 |
Entrée digitale (DI) / sortie digitale (DO) |
14 |
Absence d’alimentation |
14 |
Sondes partagées et AKV |
14 |
Marche/arrêt externe de la régulation |
14 |

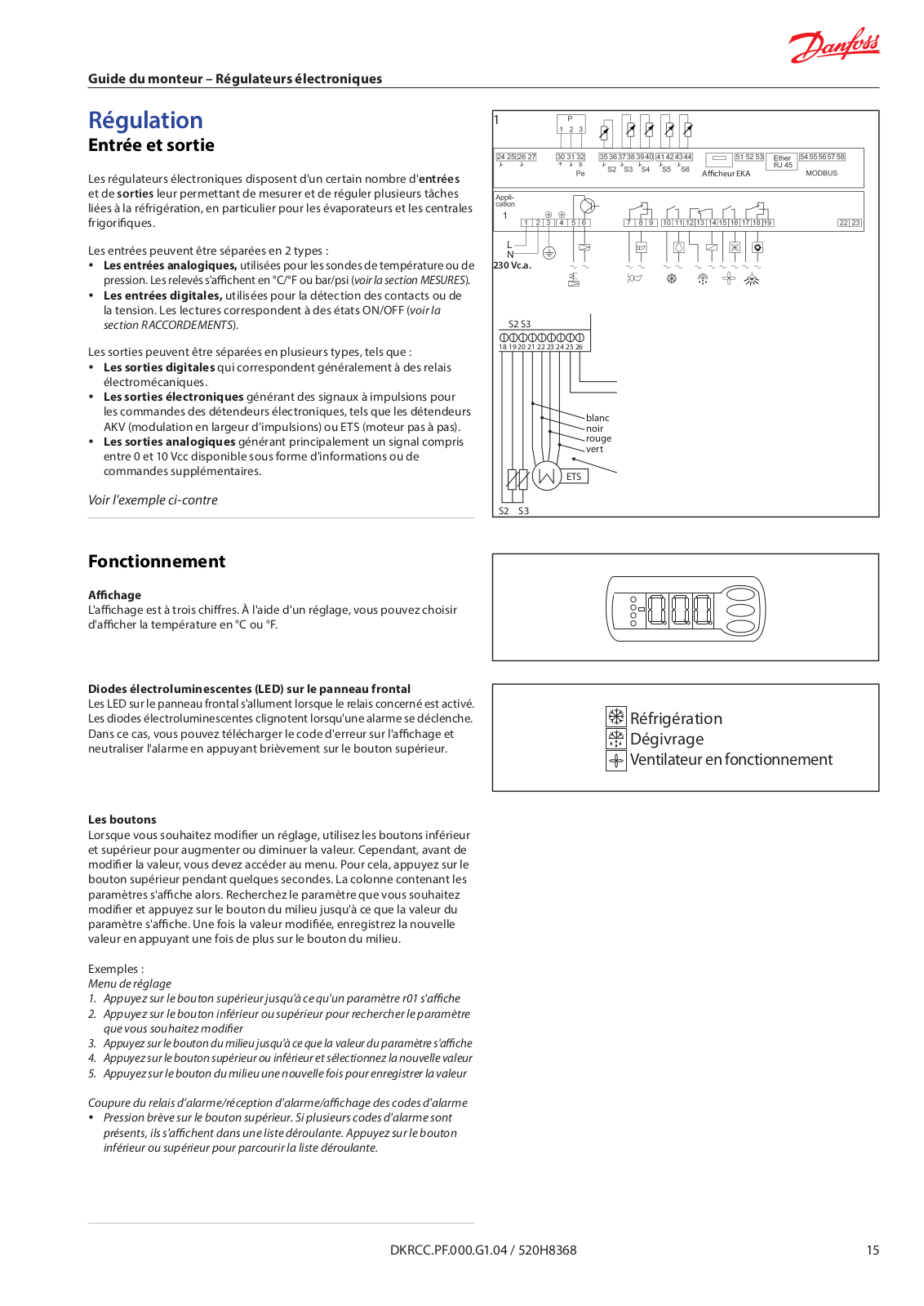

Réguler |
15 |
Entrée et sortie |
15 |
Fonctionnement |
15 |
Régulations de l'évaporateur |
16 |
Paramètres |
16 |

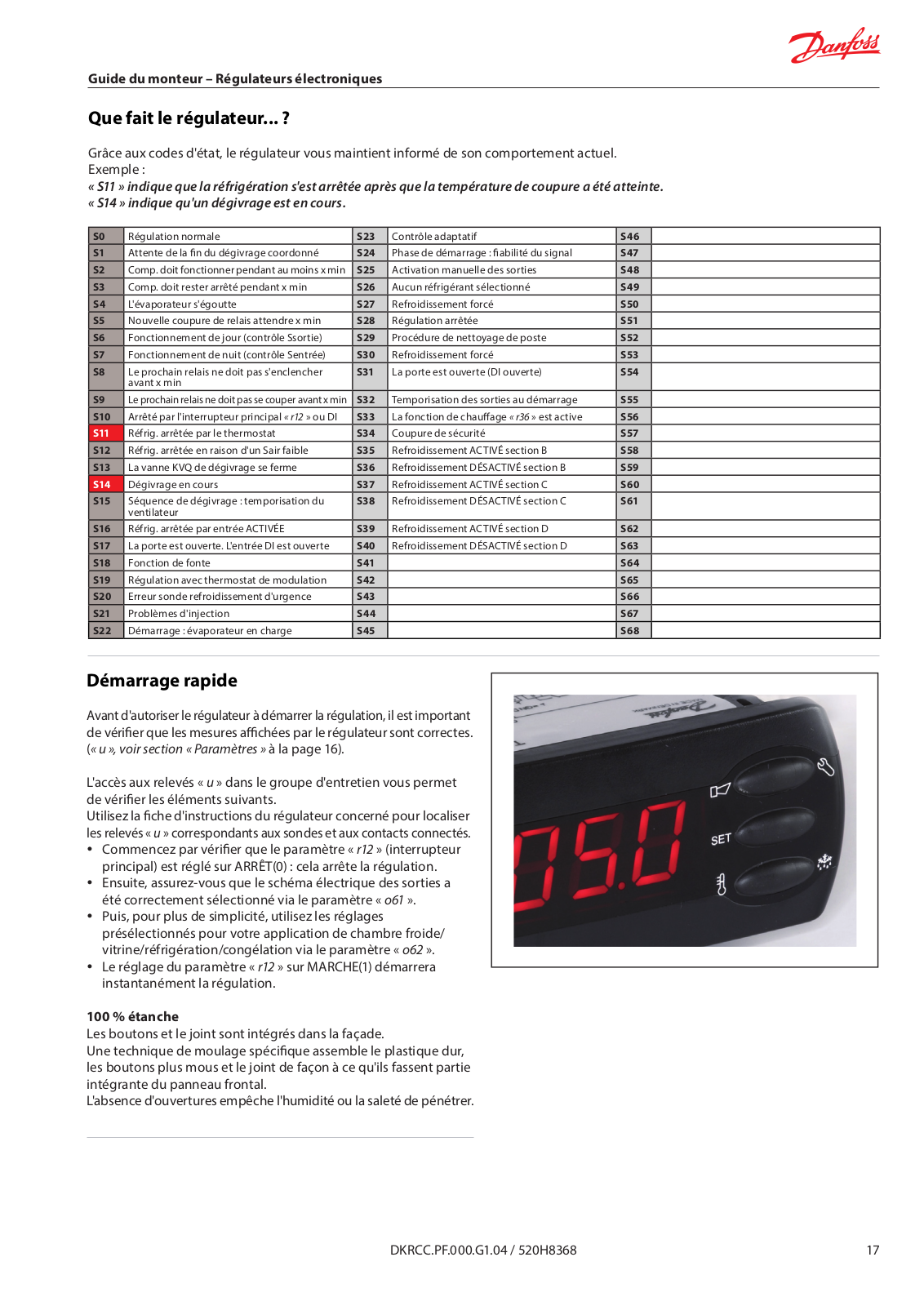

Que fait le régulateur... ? |
17 |
Démarrage rapide |
17 |
Quel est le problème... ? |
18 |
Communiquer |
19 |
Pourquoi... ? |
19 |
Comment... ? |
19 |
Sélection / terminaison des câbles |
20 |
Exigences relatives à l’installation |
20 |
Câbles |
21 |
Adressage |
24 |
Dépannage |
24 |
DKRCC.PF.000.G1.04 / 520H8368 |
3 |
Guide du monteur – Régulateurs électroniques
Mesurer
Entrées de pression/température
En cas d'utilisation de régulateurs électroniques tels que les produits ADAP-KOOL® de Danfoss, il est important de respecter les exigences en matière d'installation, pour s'assurer que les raccordements électriques, les sondes de température et de pression et les connexions du réseau de communication sont corrects et que l'appareil fonctionne comme prévu.
Voici quelques consignes générales : yy Entrées de pression/température
Il est très important d'utiliser un type de sonde de température adapté à la plage de température et à l'application de détection et de s'assurer que le signal de la sonde de température est compatible avec le régulateur frigorifique électronique (consultez le manuel technique du régulateur pour vérifier que la sonde de température utilisée est correcte).
yy Types de sonde
Les sondes de température utilisées pour la réfrigération sont réparties en deux gammes principales : AKS et EKS. Ces sondes reposent sur les trois technologies suivantes : Pt, PTC et NTC.
R |
|
NTC |
|
PTC |
Pt |
|
T |
Type de sonde de température : AKS11, AKS12, AKS21, AK-HS 1000
Sonde Pt
Ces sondes sont également connues en tant que capteurs de température à résistance (RTD). L’élément capteur est constitué de platine. Par exemple, il peut s’agir du Pt1000, dans lequel le chiffre décrit la résistance nominale à 0 °C, soit 1 000 Ω. La résistance augmente de 4 Ω par degré Celsius. Les caractéristiques de la sonde sont linéaires. Chez Danfoss, ces sondes sont de type AKS. La tolérance d'une sonde Pt1000 est inférieure à ± (0,3 + 0,005 T). Cela se traduit par une erreur de température de moins de 0,5 degré pour la régulation de la réfrigération.
La sonde Pt1000 doit être utilisée pour les enregistrements de sécurité alimentaire et la régulation de la surchauffe car elle est conforme aux exigences de tolérance de la norme EN 60751 classe B et répond ainsi aux exigences HACCP des normes EN 12830 et EN 13485.
Extension des câbles de sonde
En cas d'extension d'un câble de sonde, la nouvelle valeur de résistance du câble plus long peut augmenter l'erreur d'indication. La résistance totale du câble ne doit pas dépasser 2 Ω, ce qui correspond à une erreur d'indication de 0,5 °C (Pt1000Ω).
Remarque
Jusqu'à 50 m, utilisez 0,75 mm².
Jusqu'à 100 m, utilisez 1,5 mm².
Jusqu'à 150 m, utilisez 2,5 mm².
Les valeurs de résistance habituelles pour les câbles sont les suivantes :
yy -2,4 Ω/100 m pour une section de 0,75 mm². yy -1,2 Ω/100 m pour une section de 1,5 mm². yy -0,7 Ω/100 m pour une section de 2,5 mm².
AKS 11, AKS 12, AKS 21, AK-HS 1000
°C |
ohm |
°C |
ohma |
0 |
1000.0 |
|
1000.0 |
1 |
1003.9 |
-1 |
996.1 |
2 |
1007.8 |
-2 |
992.2 |
3 |
1011.7 |
-3 |
988.3 |
4 |
1015.6 |
-4 |
984.4 |
5 |
1019.5 |
-5 |
980.4 |
6 |
1023.4 |
-6 |
976.5 |
7 |
1027.3 |
-7 |
972.6 |
8 |
1031.2 |
-8 |
968.7 |
9 |
10.35.1 |
-9 |
964.8 |
10 |
1039.0 |
-10 |
960.9 |
11 |
1042.9 |
-11 |
956.9 |
12 |
1046.8 |
-12 |
953.0 |
13 |
1050.7 |
-13 |
949.1 |
14 |
1054.6 |
-14 |
945.2 |
15 |
1058.5 |
-15 |
941.2 |
16 |
1062.4 |
-16 |
937.3 |
17 |
1066.3 |
-17 |
933.4 |
18 |
1070.2 |
-18 |
929.5 |
19 |
1074.0 |
-19 |
925.5 |
20 |
1077.9 |
-20 |
921.6 |
21 |
1081.8 |
-21 |
917.7 |
22 |
1085.7 |
-22 |
913.7 |
23 |
1089.6 |
-23 |
909.8 |
24 |
1093.5 |
-24 |
905.9 |
25 |
1097.3 |
-25 |
901.9 |
26 |
1101.2 |
-26 |
898.0 |
27 |
1105.1 |
-27 |
894.0 |
28 |
1109.0 |
-28 |
890.1 |
29 |
1112.8 |
-29 |
886.2 |
30 |
1116.7 |
-30 |
882.2 |
31 |
1120.6 |
-31 |
878.3 |
32 |
1124.5 |
-32 |
874.3 |
33 |
1128.3 |
-33 |
870.4 |
34 |
1132 |
-34 |
866.4 |
34 |
1132.2 |
-34 |
866.4 |
35 |
1136.1 |
-35 |
862.5 |
36 |
1139 |
-36 |
858.5 |
37 |
1143.8 |
-37 |
854.6 |
38 |
1147.7 |
-38 |
850.6 |
39 |
1151.5 |
-39 |
846.7 |
40 |
1155.4 |
-40 |
842.7 |
41 |
1159.3 |
-41 |
838.8 |
42 |
1163.1 |
-42 |
835.0 |
43 |
1167.0 |
-43 |
830.8 |
44 |
1170.8 |
-44 |
826.9 |
45 |
1174.7 |
-45 |
822.9 |
46 |
1178.5 |
-46 |
818.9 |
47 |
1182.4 |
-47 |
815.0 |
48 |
1186.3 |
-48 |
811.0 |
49 |
1190.1 |
-49 |
807.0 |
50 |
1194.0 |
-50 |
803.1 |
environ 3,9 ohm/K
4 |
DKRCC.PF.000.G1.04 / 520H8368 |
Guide du monteur – Régulateurs électroniques
Sonde PTC
La sonde PTC doit son nom au fait que l'élément capteur présente un coefficient de température positif.
L'élément capteur est un semi-conducteur, tel que le PTC1000, dans lequel le chiffre décrit la résistance nominale à 25 °C.
Les caractéristiques de la sonde sont quasi linéaires mais pas normalisées. Le fabricant peut donc définir ses propres caractéristiques.
Chez Danfoss, l’EKS111 est une sonde de type PTC1000.
La sonde de température PTC de type EKS111 ne doit pas être utilisée pour les enregistrements de sécurité alimentaire puisqu’elle ne répond pas aux exigences EN 12830 et EN 13485, ni pour la régulation de la surchauffe car elle n’est pas dotée de la précision de +/- 0,5 K requise.
|
|
|
|
|
|
|
|
R (typ.) Ohm |
Temp. °C |
Erreur K |
Temp. °F |
|
|
|
|
|
|
|
|
|
|
1679 |
100 |
+/-3,5 |
212 |
|
|
|
|
|
|
|
|
|
|
1575 |
90 |
|
|
194 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
1475 |
80 |
|
|
176 |
|
|
|
|
|
|
|
|
|
1378 |
70 |
|
|
158 |
|
|
|
|
|
|
|
|
|
1286 |
60 |
|
|
140 |
|
|
|
|
|
|
|
|
|
1196 |
50 |
|
|
122 |
|
|
|
|
|
|
|
|
|
1111 |
40 |
|
|
104 |
|
|
|
|
|
|
|
|
|
1029 |
30 |
|
|
86 |
|
|
|
|
|
|
|
|
|
990 |
25 |
+/-1,3 |
77 |
|
|
|
|
|
|
|
|
|
|
951 |
20 |
|
|
68 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
877 |
10 |
|
|
50 |
|
|
|
|
|
|
|
|
|
807 |
0 |
|
|
32 |
|
|
|
|
|
|
|
|
|
740 |
-10 |
|
|
14 |
|
|
|
|
|
|
|
|
|
677 |
-20 |
|
|
-4 |
|
|
|
|
|
|
|
|
|
617 |
-30 |
|
|
-22 |
|
|
|
|
|
|
|
|
|
562 |
-40 |
|
|
-40 |
|
|
|
|
|
|
|
|
|
510 |
-50 |
|
|
-58 |
|
|
|
|
|
|
|
|
|
485 |
-55 |
+/-3,0 |
-67 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sonde NTC
L'élément capteur de la sonde NTC est une thermistance possédant un coefficient de température négatif.
Les caractéristiques de la sonde sont décrites par un chiffre, qui à l'image de la sonde PTC, indique la résistance nominale à
25 °C et par une valeur β qui définit les caractéristiques de la courbe. En raison du grand nombre de caractéristiques différentes disponibles, le développement d'une sonde NTC standard pouvant être utilisée pour tous les types de régulateur est impossible. Veillez donc à installer une sonde NTC « d'origine » lors de l'entretien pour assurer le fonctionnement correct du régulateur.
Sonde de température type EKS 211
Les caractéristiques de la sonde NTC conviennent aux régulateurs de type EKC et AK-CC.
La sonde de température NTC de type EKS211 ne doit pas être utilisée pour les journaux de sécurité alimentaire puisqu'elle ne répond pas aux exigences EN 12830 et EN 13485, ni pour la
régulation de la surchauffe car elle n'est pas dotée de la précision de +/- 0,5 K requise.
|
|
|
|
|
|
R_nom Ohm |
Temp. °C |
Temp. °F |
|
|
|
|
|
|
|
631,0 |
80 |
176 |
|
|
|
|
|
|
|
743,2 |
75 |
167 |
|
|
|
|
|
|
|
878,9 |
70 |
158 |
|
|
|
|
|
|
|
1044 |
65 |
149 |
|
|
|
|
|
|
|
1247 |
60 |
140 |
|
|
|
|
|
|
|
1495 |
55 |
131 |
|
|
|
|
|
|
|
1803 |
50 |
122 |
|
|
|
|
|
|
|
2186 |
45 |
113 |
|
|
|
|
|
|
|
2665 |
40 |
104 |
|
|
|
|
|
|
|
3266 |
35 |
95 |
|
|
|
|
|
|
|
4029 |
30 |
86 |
|
|
|
|
|
|
|
5000 |
25 |
77 |
|
|
|
|
|
|
|
6246 |
20 |
68 |
|
|
|
|
|
|
|
7855 |
15 |
59 |
|
|
|
|
|
|
|
9951 |
10 |
50 |
|
|
|
|
|
|
|
12696 |
5 |
41 |
|
|
|
|
|
|
|
16330 |
0 |
32 |
|
|
|
|
|
|
|
21166 |
-5 |
23 |
|
|
|
|
|
|
|
27681 |
-10 |
14 |
|
|
|
|
|
|
|
36503 |
-15 |
5 |
|
|
|
|
|
|
|
48614 |
-20 |
-4 |
|
|
|
|
|
|
|
65333 |
-25 |
-13 |
|
|
|
|
|
|
|
88766 |
-30 |
-22 |
|
|
|
|
|
|
|
121795 |
-35 |
-31 |
|
|
|
|
|
|
|
169157 |
-40 |
-40 |
|
|
|
|
|
|
|
|
|
|
|
DKRCC.PF.000.G1.04 / 520H8368 |
5 |
Guide du monteur – Régulateurs électroniques
Il est très important de respecter les recommandations fournies en matière de positionnement et de montage pour l'ensemble des sondes de température, au cours du processus d'installation et des programmes de maintenance. Tout montage incorrect peut engendrer des signaux de température erronés qui, une fois utilisés par le régulateur, pourront nuire au fonctionnement correct de l'application de réfrigération.
Nomenclature des sondes de température et des transmetteurs de pression dans les régulateurs Danfoss
yy S1 : Sonde de température mesurant la température d'évaporation (peut être utilisée pour une mesure moins précise de la température d'évaporation ne nécessitant pas de transmetteur de pression)
yy Pe : Transmetteur de pression mesurant la pression d'évaporation réelle (méthode recommandée)
yy S2 : Température d'aspiration à la sortie de l'évaporateur yy S3 : Air pénétrant dans l'évaporateur
yy S4 : Air sortant de l'évaporateur
yy S5 : Sonde de température de fin de dégivrage lorsque le dégivrage est utilisé
yy S6 : Est utilisée en tant que sonde de produit (type AK-HS1000, conformité HACCP pour la sécurité alimentaire)
Positions de groupe
yy Po : Transmetteur de pression - Pression d'aspiration
yy Pc : Transmetteur de pression - Pression de refoulement yy Ss : Sonde de température - Température d'aspiration
permettant de déterminer la surchauffe d'aspiration en rapport avec la pression d'aspiration Po
yy Sd : Sonde de température - Température de refoulement yy Sc3 :Sonde de température - Température de l'air pénétrant
dans le condenseur
6
|
1 2 |
12 |
1 |
2 |
Ø= |
5 8 in. |
|
||
12 |
- 16mm |
|
3 |
|
|
|
4 |
||
|
|
12 1 |
2 |
|
|
3 4 |
11 8 in. |
|
|
Ø= |
|
3 |
||
18 |
- 26mm |
|
4 |
Ø=6.5 |
|
|
|
|
|
|
NB! |
S6 |
|
S4 |
|
|
M |
M |
Pe |
|
S2 |
||
|
|
|
S5 |
|
|
S3 |
|
S |
Po |
Pc Sd |
|
S |
|
|
|
|
|
SCS |
|
DKRCC.PF.000.G1.04 / 520H8368 |
|
Guide du monteur – Régulateurs électroniques
Les sondes S1 et S2 mesurent la température de saturation, ainsi que la température des gaz de surchauffe.
yy S1 : Cette sonde mesure la température d'évaporation de l'évaporateur et doit donc être montée sur le point le plus froid de l'évaporateur, qui correspond normalement au premier coude en U.
La mesure doit être vérifiée par rapport à la pression du manomètre d'aspiration, afin de confirmer que la relation entre la température et la pression est correcte. Dans le cas contraire, la régulation de la surchauffe sera incorrecte.
yy S2 : La fonction de cette sonde consiste à mesurer la température du réfrigérant à la sortie du tuyau de l'évaporateur. Elle possède donc le même objectif que le bulbe d'un détendeur thermostatique et doit être positionnée en suivant exactement les mêmes règles. Seule une sonde Pt1000 de type AKS11 doit être utilisée. Elle est la seule à fournir la précision requise dans ce cas.
Tuyaux en acier
Si des tuyaux en acier sont utilisés au niveau de la sortie de l'évaporateur, le signal de surchauffe doit être mesuré à l'aide d'une sonde « S2 » avec doigt de gant pour obtenir un signal correct. Cette opération est essentielle pour obtenir une bonne régulation de l’injection.
Tuyaux en cuivre (dépassant 50 mm)
Plus les dimensions du tuyau sont grandes, plus l’épaisseur
du matériau augmente. Une épaisseur plus importante signifie également une différence de température plus grande entre les températures extérieure et intérieure. Une sonde plongeante équipée d’un doigt de gant doit également être utilisée dans ce cas.
Où et comment monter la sonde S1
S1
S1 |
|
|
|
S1 B |
A |
|
S1
B
Où et comment monter la sonde S2
S2 A
La monter sur un tuyau vertical (si possible, pas trop |
S2 B |
près du coude ni trop loin de la sortie de l'évaporateur) |
|
|
|
|
A |
|
|
|
A |
La sonde doit être |
||
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
montée fermement |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sur le tuyau à l'aide |
|
|
|
|
|
|
|
|
|
|
|
d'une pâte conductrice |
|
|
|
|
|
|
|
|
|
|
|
et doit être isolée |
|
|
|
|
|
|
|
S2 |
||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Coupe A-A
Isolation du tuyau
Sonde S2
Coupe A-A
Les projections d'huile peuvent perturber le signal
Lorsque la sonde est montée sur un tuyau horizontal, la position dépend de la taille du tuyau.
yy Montez-la à 1 h lorsque le diamètre est compris entre 1/2 et 5/8 po (12 et 16 mm).
yy Montez-la à 2 h lorsque le diamètre est compris entre 3/4 et 1-1/8 po (18 et 26 mm).
yy Montez-la à 4 h lorsque le diamètre est supérieur à 1-1/2 po (38 mm).
yy Utilisez une sonde plongeante équipée d’un doigt de gant pour effectuer une mesure sur un tuyau en acier.
La sonde doit être montée fermement
sur le tuyau à l'aide
d'une pâte conductrice
et doit être isolée
B
B S2 Coupe B-B
Sonde S2
Tuyau
Isolation
DKRCC.PF.000.G1.04 / 520H8368 |
7 |
Guide du monteur – Régulateurs électroniques
Il est très important d'utiliser un type de transmetteur de pression adapté à la plage de pression et à l'application de détection et de s'assurer que le signal du transmetteur de pression est compatible avec le régulateur frigorifique électronique (consultez le manuel technique du régulateur pour vérifier que le transmetteur de pression utilisé est correct).

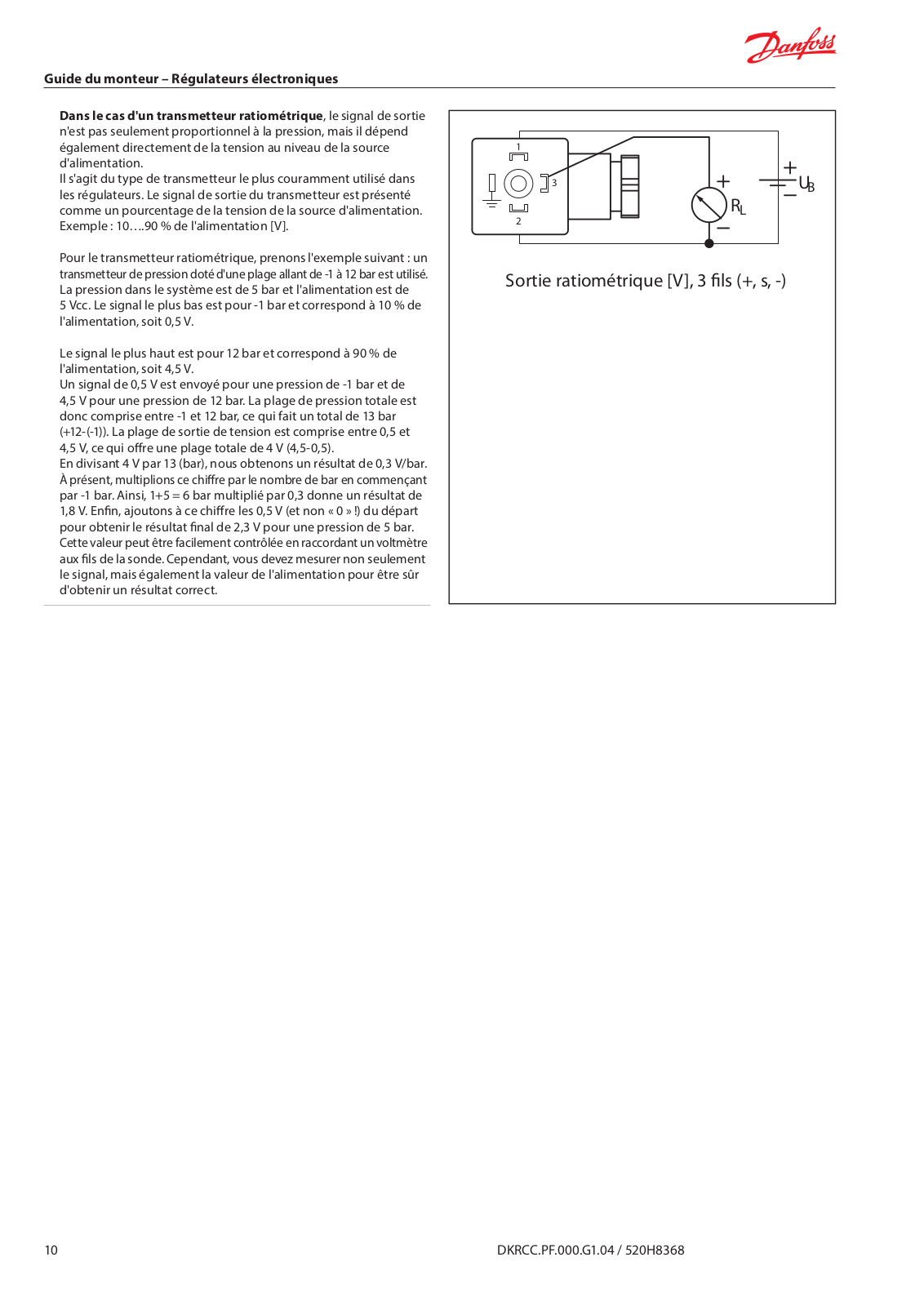

AKS ratiométrique
Type |
Plage de fonctionnement [bar] |
Pression de service |
|
|
|
|
autorisée PB [bar] |
AKS 2050 |
-1 |
à 59 |
100 |
|
-1 |
à 99 |
150 |
|
-1 |
à 159 |
250 |
|
|
|
|
AKS 32, version 1-5 V
|
Plage de fonctionnement |
Pression de service max. PB |
|
|
|
|
|
BP |
-1 --> 6 [bar] |
33 [bar] |
|
|
|
||
-1 --> 12 [bar] |
33 [bar] |
||
|
|||
|
|
|
|
HP |
-1 --> 20 [bar] |
40 [bar] |
|
|
|
||
-1 --> 34 [bar] |
55 [bar] |
||
|
|||
|
|
|
|
|
|
|
|
AKS 32, version 0-10V |
|
||
|
|
|
|
|
Plage de fonctionnement |
Pression de service max. PB |
|
|
|
|
|
BP |
-1 --> 5 [bar] |
33 [bar] |
|
|
|
||
-1 --> 9 [bar] |
33 [bar] |
||
|
|||
|
|
|
|
HP |
-1 --> 21 [bar] |
10 [bar] |
|
|
|
||
-1 --> 39 [bar] |
60 [bar] |
||
|
|||
|
|
|
|
|
|
|
|
AKS 33, version 4-20mA |
|
||
|
|
|
|
|
Plage de fonctionnement |
Pression de service max. PB |
|
|
|
|
|
|
-1 --> 5 [bar] |
33 [bar] |
|
|
|
|
|
|
-1 --> 6 [bar] |
33 [bar] |
|
|
|
|
|
BP |
-1 --> 9 [bar] |
33 [bar] |
|
|
|
|
|
|
-1 --> 12 [bar] |
33 [bar] |
|
|
|
|
|
|
-1 --> 20 [bar] |
40 [bar] |
|
|
|
|
|
|
-1 --> 34 [bar] |
55 [bar] |
|
|
|
|
|
HP |
0 --> 16 [bar] |
40 [bar] |
|
|
|
|
|
|
0 --> 25 [bar] |
40 [bar] |
|
|
|
|
8 |
