Technische Informationen
Proportionalventilgruppe PVG 16
Änderungshistorie Änderungstabelle
Datum Geändert Überarbeitet
Dezember 2018 Umfassende Überarbeitung des Dokuments: neue Abschnitte hinzugefügt,
Daten korrigiert.
Oktober 2018 Abschnitt „PVBS-Hauptschieber“ überarbeitet. Abschnitte „Sicherheit in
Systemen“ und „PVB Basismodule – Zubehör“ hinzugefügt.
August 2018 Geringfügige Aktualisierung – Tippfehler bei Teilenummer korrigiert 0702
Mai 2018 Umfassende Aktualisierung. 0701
April 2018 Geringfügige Änderung bei PVEA. 0602
Januar 2018 Umfassende Aktualisierung. 0601
Juli 2017 Umfassende Aktualisierung. 0501
Februar 2017 Umfassende Aktualisierung. 0401
März 2016 Geringfügige Aktualisierung der technischen Eigenschaften des PVHC 0303
März 2016 Aktualisiert zum Engineering-Tomorrow-Design 0302
Februar 2016 Zeichnung aktualisiert in folgendem Abschnitt: Die Wahl des korrekten
Schiebers
September 2015 PVG 16 Step II 0200
Feb. 2013–Mrz 2015 Größere Überarbeitungen des Layouts, Änderung der Zeichnungen BA-BF
Oktober 2012 Neue Ausgabe AA
0901
0801
0301
2 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
Inhalt
Allgemeine Informationen
Allgemeine Beschreibung.............................................................................................................................................................5
PVG 16 – Eigenschaften..................................................................................................................................................................5
Systemsicherheit...............................................................................................................................................................................6
PVG 16-Module – Übersicht..........................................................................................................................................................8
PVP-Eingangsmodule
Open-Center-PVP...........................................................................................................................................................................10
Open-Center-PVP mit PPRV........................................................................................................................................................13
Open-Center-PVP mit HPCO und PVE PPRV.........................................................................................................................17
Closed-Center-PVP........................................................................................................................................................................ 20
Closed-Center-PVP mit PPRV..................................................................................................................................................... 22
Closed-Center-PVPV mit PPRV.................................................................................................................................................. 25
Closed-Center-PVPVM mit PPRV...............................................................................................................................................27
Open/Closed-Center-PVP mit PPRV........................................................................................................................................ 29
Open/Closed-Center-PVPM........................................................................................................................................................32
PVP Eingangsmodul – Zubehör
PVPX Elektrisch betätigtes LS-Entlastungsventil................................................................................................................33
Teilenummern für PVPX.........................................................................................................................................................34
PVPC ohne Rückschlagventil..................................................................................................................................................... 36
PVPC mit Rückschlagventil.........................................................................................................................................................37
PVB Basismodule
Druckkompensiertes PVB............................................................................................................................................................39
Druckkompensiertes PVB mit PVLP/PVLA.............................................................................................................................42
Druckkompensiertes PVB mit LS A/B......................................................................................................................................46
Unkompensiertes PVB..................................................................................................................................................................50
Unkompensiertes PVB mit PVLP...............................................................................................................................................53
PVLP Schock-/Nachsaugventil...................................................................................................................................................56
PVB-Basismodule – Zubehör
PVLP Schock-/Nachsaugventil...................................................................................................................................................59
PVLA Saugventil............................................................................................................................................................................. 61
PVBS-Hauptschieber
PVBS-Flüssigkeitsstromkennlinien – Theoretische Leistung..........................................................................................63
PVBS Hauptschieber – Teilenummern
Durchflussregelschieber – Geschlossene Neutralstellung..............................................................................................66
Durchflussregelschieber – Offene Neutralstellung gedrosselt..................................................................................... 67
Durchflussregelschieber – Offen/geschlossene Neutralstellung.................................................................................69
PVG 16 Betätigung
PVM Manuelle Betätigung..........................................................................................................................................................70
PVMD Abdeckung.................................................................................................................................................................... 71
PVH Hydraulische Betätigung................................................................................................................................................... 72
PVHC Elektrohydraulische Betätigung...................................................................................................................................74
PVE Elektrohydraulische Betätigung.......................................................................................................................................76
PVEO................................................................................................................................................................................................... 78
PVEO Technische Daten.........................................................................................................................................................80
PVEA Serie 6 Aktuator für proportionale Regelung...........................................................................................................81
PVEA Technische Daten......................................................................................................................................................... 82
PVG 16 Steckerausführungen....................................................................................................................................................84
Fehlerüberwachung und -reaktion
Allgemeine Fehlerreaktion.........................................................................................................................................................85
Übersicht Fehlerreaktionen........................................................................................................................................................86

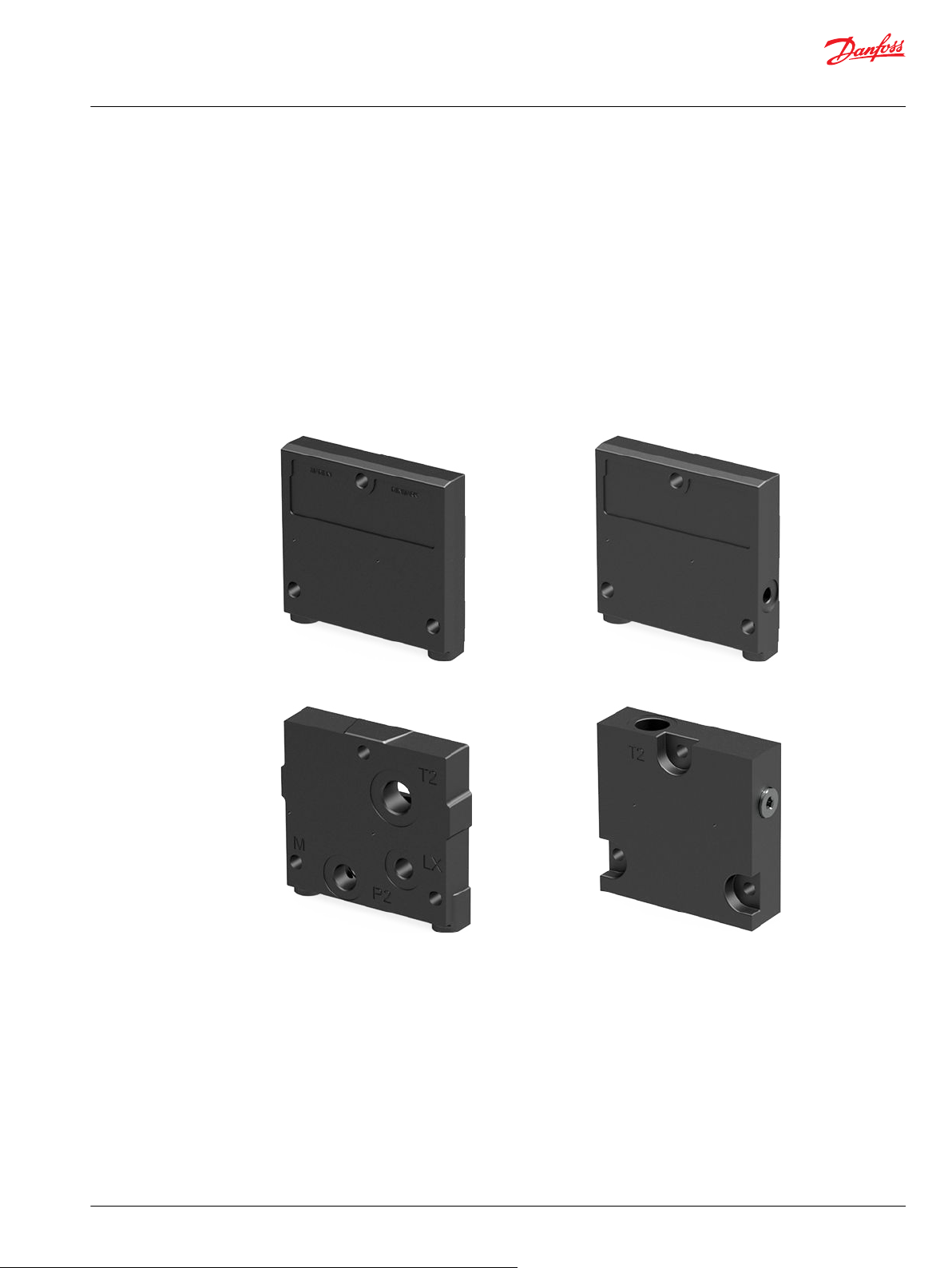

PVS Endplatten
PVS/PVSI ........................................................................................................................................................................................... 88
PVS/PVSI mit LX-Anschluss.........................................................................................................................................................89
PVSI mit P-, T-, LX- und M-Anschluss.......................................................................................................................................91
©
Danfoss | Dezember 2018 BC00000211de-000901 | 3
Technische Informationen
Proportionalventilgruppe PVG 16
Inhalt
PVST mit T-Anschluss....................................................................................................................................................................92
PVAS Stehbolzen
PVAS Teilenummern.....................................................................................................................................................................94
PVG 16 Module Gesamtlänge und Gewicht.........................................................................................................................94
PVG 32/16 Kombinationen.........................................................................................................................................................95
PVG 256/128/32/16 Kombinationen.......................................................................................................................................96
PVG 16 Abmessungen Kombi-Ventilblöcke
PVG 16 Abmessungen..................................................................................................................................................................98
PVG 32/16 Abmessungen........................................................................................................................................................... 99
PVG 100/16 Abmessungen...................................................................................................................................................... 101
PVG 120/16 Abmessungen...................................................................................................................................................... 103
PVG 128/16 Abmessungen...................................................................................................................................................... 105
PVG 256/16 Abmessungen...................................................................................................................................................... 107
PVG 16 Schaltplan Anwendungen
Schaltplan PVG 16 mit Endplatte in Basisausführung....................................................................................................109
PVG 16 mit Endplatte mit P- und T-Anschluss.................................................................................................................. 109
4 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
Allgemeine Informationen
Allgemeine Beschreibung
PVG ist ein hydraulisches, Load-Sensing Proportionalventil für eine optimale Maschinenleistung und
maximale Flexibilität des Designs. Die Ausführung des PVG-Ventils beruht auf einem modularen Konzept,
das den Maschinenkonstrukteuren die Möglichkeit gibt, eine Ventillösung zu finden, die zu den
verschiedenen Marktsegmenten der unterschiedlichen Anwendungen passt.
Das PVG 16 ist ein neues Element der PVG-Produktlinie und kann an andere Ventilfamilien gekoppelt
werden, sodass alle Maschinenfunktionen über einen einzigen Ventilblock geregelt werden können.
Das PVG 16 regelt den Förderstrom am Arbeitsanschluss bis zu 65 l/min [17 US gal/min] l/min und bis zu
einem Druck am Arbeitsanschluss von 420 bar [6090 psi] bar.
Das lastunabhängige Proportionalregelventil und die Hochleistungstechnologie der Aktivierung
verbessern zusammen mit einem niedrigen Druckabfall die Leistung und Effizienz der Anlagen, wodurch
die Produktivität erhöht und der Energieverbrauch reduziert wird.
PVG 16 – Eigenschaften
Auflistung der Eigenschaften und Vorteile der Load-Sensing-Proportionalventile vom Typ PVG:
Lastunabhängige Durchflussregelung:
•
Der Ölfluss für die einzelne Funktion ist unabhängig vom Lastdruck dieser Funktion
‒
Der Ölfluss für eine Funktion ist unabhängig vom Lastdruck anderer Funktionen
‒
Einlassmenge bis zu 140 l/min [37 US gal/min] und 230 l/min [61 US gal/min] bei Mitteneingang
•
Einfache Integration mit PVG 32
•
Über ein Schnittstellenmodul ist die Kombination mit anderen PVG-Produkten möglich
•
Bis zu zwölf Basismodule je PVG 16-Ventilgruppe
•
Zuverlässige Regulierungseigenschaften im gesamten Förderstrombereich
•
Die LS-Druckbegrenzungsventile für die Anschlüsse A und B ermöglichen einen reduzierten
•
Energieverlust beim Zieldruck.
Verschiedene Typen von Anschlussgewinden und Befestigungsflanschen
•
Kompaktes Design, einfache Installation und Wartung
•
©
Danfoss | Dezember 2018 BC00000211de-000901 | 5
W
Technische Informationen
Proportionalventilgruppe PVG 16
Allgemeine Informationen
Systemsicherheit
Alle Typen jeglicher Marken von Regelventilen, einschließlich der Proportionalventile, können ausfallen.
Deshalb sollten in das System immer entsprechende Schutzfunktionen gegen die schwerwiegenden
Gefahren einer Funktionsstörung eingebaut sein.
Allgemeine Sicherheitsbetrachtung
Bei jeder Anwendung muss eine Risikoanalyse für den Fall fehlerhafter Drücke sowie unkontrollierter
oder blockierter Bewegungen vorgenommen werden.
Warnung
Da das Proportionalventil in vielen unterschiedlichen Anwendungen und unter verschiedenen
Betriebsbedingungen verwendet wird, ist es die alleinige Verantwortung des Herstellers, sicherzustellen,
dass bei der Auswahl der Produkte alle Anforderungen der Anwendung hinsichtlich Leistung, Sicherheit
und Warnungen erfüllt werden und mit den relevanten Maschinenrichtlinien konform sind.
Beispiel eines Steuerungssystems
Nachfolgend wird beispielsweise das Steuerungssystem eines Hubsteigers gezeigt:
Hubsteiger
In diesem Beispiel wird das Steuerungssystem in einzelne Komponenten unterteilt, um die Architektur im
Detail zu erklären. Auch wenn viele Komponenten von Danfoss für das PVG-Steuersystem verwendet
werden.
Die Funktion des Steuerungssystems ist es, die Ausgänge der PVE-Fehlerüberwachung und weitere
Signale von externen Sensoren zu verarbeiten, um eine korrekte Funktion der PLUS+1 basierten
Hauptsteuerung des Hubsteigers sicherzustellen.
6 | © Danfoss | Dezember 2018 BC00000211de-000901
W
C
Technische Informationen
Proportionalventilgruppe PVG 16
Allgemeine Informationen
Elektrischer Systemaufbau
Warnung
Der Maschinenhersteller ist dafür verantwortlich sicherzustellen, dass das in die Maschine integrierte
Steuersystem die geltenden Maschinenrichtlinien erfüllt.
ACHTUNG
Die Kombination von elektrischer und hydraulischer Betätigung an einem einzigen Ventilblock ist nicht
sicher. PVE und PVH sind für unterschiedliche Steuerdrücke ausgelegt.
Kostenlose Reparaturen, so wie sie in den Danfoss Verkaufsbedingungen dargelegt sind, werden nur bei
Danfoss selbst oder in von Danfoss autorisierten Kundendienstwerkstätten vorgenommen.
©
Danfoss | Dezember 2018 BC00000211de-000901 | 7
PVM
PVP PVE
PVH/CoversPVBPVBS
PVS PVHC
PVAS
Technische Informationen
Proportionalventilgruppe PVG 16
Allgemeine Informationen
PVG 16-Module – Übersicht
Die PVG-Proportionalventilgruppe als Explosionsansicht zum schnellen Navigieren zu den
Einzelmodulen.
PVG 16-Module – Baugruppenübersicht
PVG-Module Navigation:
PVP-Eingangsmodule auf Seite 9
PVB Basismodule auf Seite 38
PVBS-Hauptschieber auf Seite 62
PVM Manuelle Betätigung auf Seite 70
PVE Elektrohydraulische Betätigung auf Seite 76
PVH Hydraulische Betätigung auf Seite 72
PVHC Elektrohydraulische Betätigung auf Seite 74
PVS Endplatten auf Seite 87
PVAS Stehbolzen auf Seite 93
8 | © Danfoss | Dezember 2018 BC00000211de-000901
112.5 [4.43]
110 [4.33]
95 [3.74]
23 [0.9]
48 [1.89]
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Die PVG 16 PVP-Eingangsmodule, auch pumpenseitige Module genannt, stellen die Schnittstelle
zwischen der PVG 16-Proportionalventilgruppe und der Hydraulikpumpe sowie dem Tank dar.
PVP-Eingangsmodul PVP-Eingangsmodul – Abmessungen
Gewicht: 3,1 kg [6,9 lb]
Symbol für Konstantpumpe Symbol für Verstellpumpe
Die PVP-Eingangsmodule basieren auf einer allgemeinen Plattform mit einer Auswahl zusätzlicher
Funktionen, durch die sich das PVP an die Anforderungen jedes Hydrauliksystems anpassen lässt:
Open-Center-PVP auf Seite 10 (für Konstantpumpen)
•
Open-Center-PVP mit PPRV auf Seite 13 (für Konstantpumpen)
•
Open-Center-PVP mit HPCO und PVE PPRV auf Seite 17 (für Konstantpumpen)
•
Closed-Center-PVP auf Seite 20 (für Verstellpumpen)
•
Closed-Center-PVP mit PPRV auf Seite 22 (für Verstellpumpen)
•
Closed-Center-PVPV mit PPRV auf Seite 25 (für Verstellpumpen)
•
Closed-Center-PVPVM mit PPRV auf Seite 27 (für Verstellpumpen)
•
Open/Closed-Center-PVP mit PPRV auf Seite 29
•
Open/Closed-Center-PVPM auf Seite 32
•
©
Danfoss | Dezember 2018 BC00000211de-000901 | 9
LS
T
P
M
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Open-Center-PVP
Das Open-Center-PVP-Basiseingangsmodul ist für die Verwendung mit Konstantpumpen in
Anwendungen vorgesehen, in denen eine Ventilgruppe mit mechanisch angesteuerten Arbeitssektionen
gewünscht ist oder in denen die Ventilgruppe extern mit Steuerdruck versorgt wird.
Das Open-Center-PVP bietet Folgendes:
Integriertes LS-Entlastungsventil
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
•
Optionales LS-Entlastungsventil, PVPX
•
Optionale T0-Galerie und externer T0-Anschluss
•
Alle Module können mithilfe der PVM-Betätigung manuell aktiviert werden.
Schaltplan Open-Center-PVP
Technische Daten zum PVP
Max. P-Anschluss,
kontinuierlich
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/
Max. P-Anschluss,
intermittierend
Max. T-Anschluss,
statisch/dynamisch
580 psi]
Max. Nenndurchfluss
140 l/min [37 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der
Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis
347 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
460 mm2/s [2128 SUS]
10 | © Danfoss | Dezember 2018 BC00000211de-000901
[l/min]
[US gal/min]
200
150
100
50
20
40
60
80
100
120
140
Q
300
250
P
P
2000
1000
0
0
0
204 8
28
24
32
36
12
16
0
3000
4000
[psi] Q(bar)
(l/min)
[US gal/min]
20
20
40
60 80
100
120
140
16
12
8
4
160
80
0
0
0
240
[psi] (bar)
4
8
12
16
20
24
28
32
36
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Diagramme theoretische Leistung
Kennlinien integriertes LS-Druckbegrenzungsventil
Kennlinien Druckabfall Bypass in Neutralstellung
Teilenummern für Open-Center-PVP
Teilenummer P-Anschluss T-Anschluss LS-, M-Anschluss (LS1**) T0-Anschluss Montage PVPX
157B5000
157B5100
157B5102
157B5200
157B5300
11008852
11030545
11053947
11151852
157B5908
157B5921
G1/2”
G3/4” – -
G3/4” G1/4”
G3/4” - Ja
7/8-14 UNF
1-1/16 UN - -
1 1/16-12 UNF 1/2-20 UNF
G1/2 G3/4 G1/4 (G1/8) - M8 -
G3/4 G3/4 G1/4 (G1/4) G1/4 M8 -
G3/4 G3/4 G1/4 (G1/4) G1/4 M8 -
1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF M8 -
1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF - M8 -
JIS 1/2 JIS 3/4 JIS 1/4 - M8 -
-
M8
5/16-18 UNC
*
–
-
©
Danfoss | Dezember 2018 BC00000211de-000901 | 11
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für Open-Center-PVP (Fortsetzung)
Teilenummer P-Anschluss T-Anschluss LS-, M-Anschluss (LS1**) T0-Anschluss Montage PVPX
157B5925
157B5945
157B5990
**
LS1 ist ein zusätzlicher LS-Anschluss.
*
Weitere Informationen finden Sie unter PVPX Elektrisch betätigtes LS-Entlastungsventil auf Seite 33.
*
JIS 1/2 JIS 3/4 JIS 1/4 - M8 -
G1/2 G3/4 G1/4 - M8 -
1 1/16-12 UNF 1 1/16-12 UNF - - M8 -
12 | © Danfoss | Dezember 2018 BC00000211de-000901
Pp
LS
T
P
M
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Open-Center-PVP mit PPRV
Das Open-Center-PVP-Eingangsmodul mit integriertem Steuerdruckminderventil (PPRV) ist für die
Verwendung mit Konstantpumpen in Anwendungen vorgesehen, in denen eine Ventilgruppe mit
elektrohydraulisch oder hydraulisch angesteuerten Arbeitssektionen gewünscht ist (PVE oder PVH/
PVHC).
Das Open-Center-PVP mit PPRV bietet Folgendes:
Integriertes LS-Entlastungsventil
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
•
Integriertes Pilotöl-Druckminderventil (PPRV) für PVE oder PVH/PVHC
•
Optionaler externer Pilotöl-Anschluss (Pp)
•
Optionales LS-Entlastungsventil, PVPX
•
Alle Module können mithilfe der PVM-Betätigung manuell aktiviert werden.

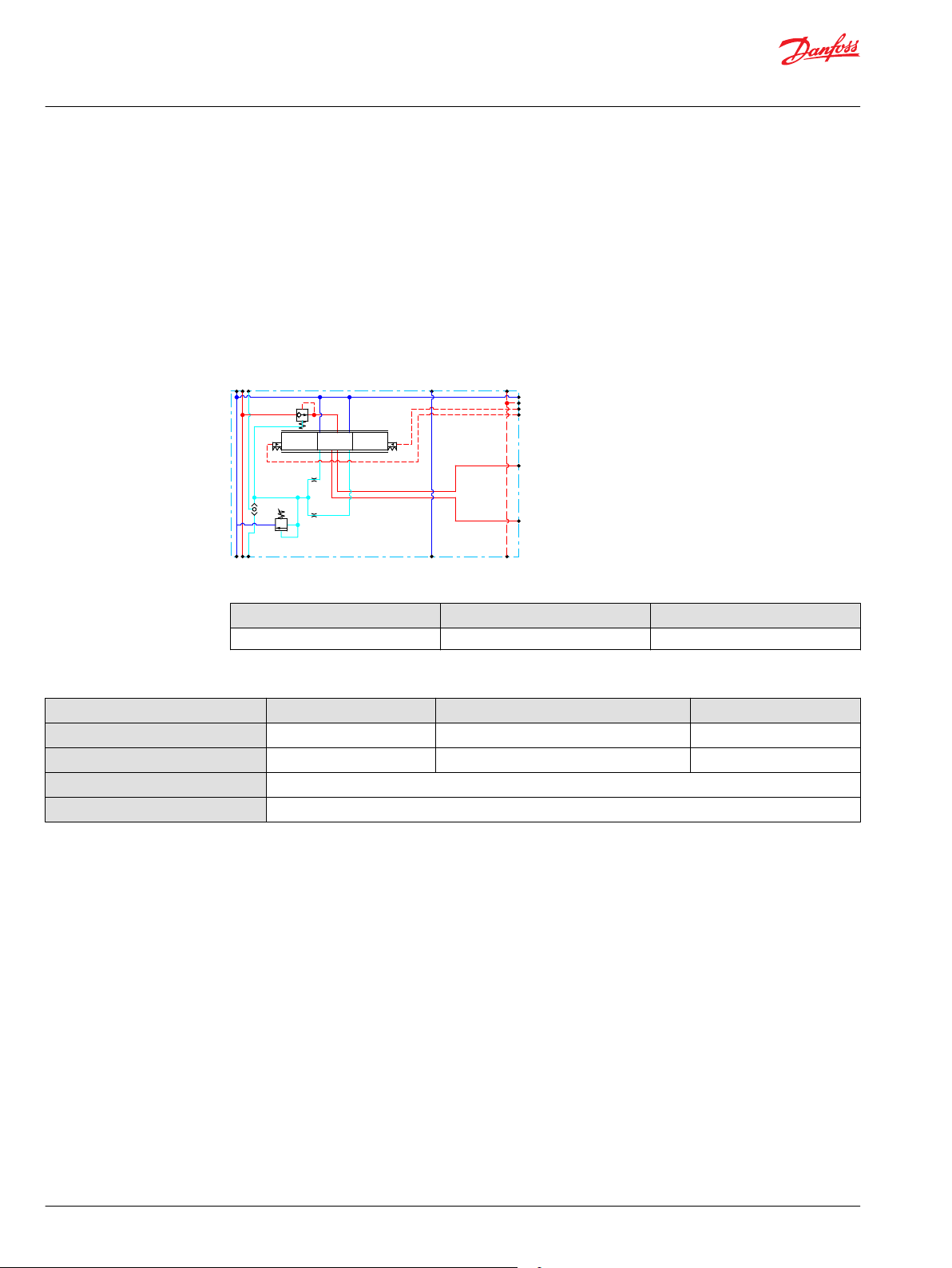

Schaltplan Open-Center-PVP mit PPRV
Technische Daten zum PVP
Max. P-Anschluss,
kontinuierlich
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/
Max. P-Anschluss,
intermittierend
Max. T-Anschluss,
statisch/dynamisch
580 psi]
Max. Nenndurchfluss
140 l/min [37 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der
Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis
347 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
460 mm2/s [2128 SUS]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 13
[l/min]
[US gal/min]
200
150
100
50
20
40
60
80
100
120
140
Q
300
250
P
P
2000
1000
0
0
0
204 8
28
24
32
36
12
16
0
3000
4000
[psi] Q(bar)
(l/min)
[US gal/min]
20
20
40
60 80
100
120
140
16
12
8
4
160
80
0
0
0
240
[psi] (bar)
4
8
12
16
20
24
28
32
36
0
(l/min)
[US gal/min]
20
10
20
30 40
50
16
18
12
14
10
8
4
6
2
100
20
60
0
0
0
220
140
180
260
[psi]
(bar)
6
122
4
8
10
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Diagramme theoretische Leistung
Kennlinien integriertes LS-Druckbegrenzungsventil
Kennlinien Druckabfall Bypass in Neutralstellung
Kennlinien Steueröl-Druckminderventil
14 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für Open-Center-PVP mit PPRV
Teilenummer BetätigungP-Anschluss T-Anschluss LS-Anschluss M-Anschluss Pp-Anschluss T0-
157B5010
157B5012
157B5110
157B5112
157B5180
157B5190
157B5210
157B5212
157B5310
157B5312
157B5380
157B5390
11008850
11013317
11020964
11087590
11090453
11119429
11124965
11124966
11130941
11167773
11187356
11190123
11196947
11225941
PVE G1/2” G3/4” G1/4” G1/4” - - M8 -
PVE G1/2” G3/4” G1/4” G1/4” - - M8 Ja
PVE G3/4” G3/4” G1/4” G1/4” - - M8 -
PVE G3/4” G3/4” G1/4” G1/4” - - M8 Ja
PVE G3/4” G3/4” G1/4” G1/4” G1/4” - M8 -
PVH/PVHC G3/4” G3/4” G1/4” G1/4” G1/4” - M8 -
PVE 7/8-14 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC -
PVE 7/8-14 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC Ja
PVE 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC -
PVE 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC Ja
PVE 1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF 9/16-18 UNF - 5/16-18 UNC -
PVH/PVHC 1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF 9/16-18 UNF - 5/16-18 UNC -
PVE G3/4 G3/4 G1/4 G1/4 - - M8 Ja
1
PVE G3/4 G3/4 G1/4 G1/4 G1/4 G1/4 M8 -
PVE 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - M8 -
1
PVH/PVHC G3/4 G3/4 G1/4 G1/4 G1/4 - M8 -
PVE JIS 3/4 JIS 3/4 JIS 1/4 JIS 1/4 JIS 1/4 JIS 1/4 M8 -
2
PVE G3/4 G3/4 G1/4 G1/4 G1/4 - M8 -
PVH/PVHC G3/4 G3/4 G1/4 G1/4 G1/4 - M8 Ja
PVH/PVHC G3/4 G3/4 G1/4 G1/4 G1/4 - M8 -
2
PVE 1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF 9/16-18 UNF - 5/16-18 UNC -
PVH/PVHC 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC Ja
PVE G1/2 G3/4 G1/4 G1/4 - - M8 Ja
PVH/PVHC G1/2 G3/4 G1/4 G1/4 - - M8 Ja
PVE G3/4 G3/4 G1/4 G1/4 - G1/4 M8 -
PVE 1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF 9/16-18 UNF 9/16-18 UNF5/16-18 UNC -
Anschluss
Montage PVPX
*
3
157B5135
157B5904
157B5923
157B5926
157B5934
157B5943
157B5953
157B5954
157B5960
157B5966
157B5976
©
Danfoss | Dezember 2018 BC00000211de-000901 | 15
PVE G3/4 G3/4 G1/4 G1/4 G1/4 G1/4 M8 -
2
PVE G3/4 G3/4 G1/4 G1/4 G1/4 - M8 -
PVE JIS 1/2 JIS 3/4 JIS 1/4 JIS 1/4 - - M8 -
PVE JIS 3/4 JIS 3/4 JIS 1/4 JIS 1/4 - - M8 -
PVE G3/4 G3/4 G1/4 G1/4 - - M8 -
2
PVH/PVHC G3/4 G3/4 G1/4 G1/4 G1/4 - M8 -
2
PVE G3/4 G3/4 G1/4 G1/4 - - M8 Ja
PVE G3/4 G3/4 G1/4 G1/4 G1/4 - M8 -
PVE 1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF - 9/16-18 UNF5/16-18 UNF -
PVE G3/4 G3/4 G1/4 G1/4 - - M8 Ja
PVE G3/4 G3/4 G1/4 G1/4 - - M8 Ja
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für Open-Center-PVP mit PPRV (Fortsetzung)
Teilenummer BetätigungP-Anschluss T-Anschluss LS-Anschluss M-Anschluss Pp-Anschluss T0-
1,4
157B5977
11101194
*
Detaillierte Informationen finden Sie unter Elektrisches LS-Druckbegrenzungsventil PVPX.
1
Gedämpfte LS-Reaktion
2
Druckwaage mit Rückschlagventil
3
Interner T0-Anschluss
4
Druckwaage, geringer Förderstrom
PVE G3/4 G3/4 G1/4 G1/4 - - M8 -
PVE M22 x 1,5 M22 x 1,5 M12 x 1,5 M10 x 1 - M16 x 1,5 M8 -
Alle Module lassen sich mithilfe der PVM-Betätigung manuell aktivieren. Weitere Informationen finden
Sie unter PVM Manuelle Betätigung auf Seite 70.
Anschluss
Montage PVPX
*
16 | © Danfoss | Dezember 2018 BC00000211de-000901
LS
HPCO
P
M
T0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Open-Center-PVP mit HPCO und PVE PPRV
Das Open-Center-PVP-Eingangsmodul mit integrierter High-Pressure-Carry-Over-Funktion (HPCO) ist für
die Verwendung mit Konstantpumpen in Anwendungen vorgesehen, in denen eine Pumpenversorgung
für mehrere hydraulische Subsysteme gewünscht ist.
Mittels integrierter HPCO-Funktion wird der überschüssige Förderstrom der PVG 16-Ventilgruppe zu
den/m externen hydraulischen Subsystem(en) geleitet. Damit erhalten die PVG 16-Arbeitsfunktionen
Vorrang.
Das Open-Center-PVP mit HPCO und PVE PPRV bietet Folgendes:
Integriertes LS-Entlastungsventil
•
Gewindeanschlüsse für P-/T-/LS-/HPCO- und M-Messanschluss
•
Integriertes Pilotöl-Druckminderventil (PPRV) für PVE
•
Optionale T0-Galerie und externer T0-Anschluss
•
Optionaler externer Pilotöl-Anschluss (Pp)
•
Optionales LS-Entlastungsventil, PVPX
•
Aufgrund der blockierten T-Leitungen für die HPCO-Funktion nur mit PVST-Endplatten mit separatem TAnschluss verwendbar.
Open-Center-PVP mit HPCO, PVE PPRV-Schaltplan
Technische Daten zum PVP
Max. P-Anschluss, kontinuierlich Max. P-Anschluss, intermittierend Max. T-Anschluss, statisch/
dynamisch
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/580 psi] 140 l/min [37 US gal/min]
Max. Nenndurchfluss
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 17
[l/min]
[US gal/min]
200
150
100
50
20
40
60
80
100
120
140
Q
300
250
P
P
2000
1000
0
0
0
204 8
28
24
32
36
12
16
0
3000
4000
[psi] Q(bar)
(l/min)
[US gal/min]
20
20
40
60 80
100
120
140
16
12
8
4
160
80
0
0
0
240
[psi] (bar)
4
8
12
16
20
24
28
32
36
0
(l/min)
[US gal/min]
20
10
20
30 40
50
16
18
12
14
10
8
4
6
2
100
20
60
0
0
0
220
140
180
260
[psi]
(bar)
6
122
4
8
10
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Diagramme theoretische Leistung
Kennlinien integriertes LS-Druckbegrenzungsventil
Kennlinien Druckabfall Bypass in Neutralstellung
Kennlinien Steueröl-Druckminderventil
18 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für O-C-PVP (HPCO und PPRV)
Teilenummer P-Anschluss HPCO-
157B5140
157B5142
157B5340
157B5342
157B5961
11101195
*
Detaillierte Informationen finden Sie unter Elektrisches LS-Druckbegrenzungsventil PVPX.
G3/4” G3/4" G1/4” G1/4” G1/4” G1/4” M8 -
G3/4” G3/4" G1/4” G1/4” G1/4” – M8 Ja
1 1/16-12 UNF 1
1 1/16-12 UNF 1
M27 x 2 M27 x 2 M14 x 1,5 M14 x 1,5 – M14 x 1,5 M8 –
M22 x 1,5
M16 x 1,5 (P2)
Anschluss
1/16-12 UN
F
1/16-12 UN
F
M22 x 1,5 M12 x 1,5 M10 x 1 – M16 x 1,5 M8 –
LS-Anschluss M-Anschluss Pp-Anschluss T0-Anschluss Montage PVPX
1/2-20 UNF 1/2-20 UNF 1/2-20 UNF 1/2-20 UNF 5/16-18 UNC -
1/2-20 UNF 1/2-20 UNF 1/2-20 UNF – 5/16-18 UNC Ja
*
©
Danfoss | Dezember 2018 BC00000211de-000901 | 19
LS
T
P
M
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Closed-Center-PVP
Das Closed-Center-PVP-Basiseingangsmodul ist für die Verwendung mit Verstellpumpen in
Anwendungen vorgesehen, in denen eine Ventilgruppe mit mechanisch angesteuerten Arbeitssektionen
gewünscht ist oder in denen die Ventilgruppe extern mit Steuerdruck versorgt wird.
Das Closed-Center-PVP bietet Folgendes:
Integriertes LS-Entlastungsventil
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
•
Optionales LS-Entlastungsventil, PVPX
•
Optionale T0-Galerie und externer T0-Anschluss
•
Schaltplan Closed-Center-PVP
Technische Daten zum PVP
Max. P-Anschluss, kontinuierlich Max. P-Anschluss, intermittierend Max. T-Anschluss, statisch/
dynamisch
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/580 psi] 140 l/min [37 US gal/min]
Max. Nenndurchfluss
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
20 | © Danfoss | Dezember 2018 BC00000211de-000901
[l/min]
[US gal/min]
200
150
100
50
20
40
60
80
100
120
140
Q
300
250
P
P
2000
1000
0
0
0
204 8
28
24
32
36
12
16
0
3000
4000
[psi] Q(bar)
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Diagramme theoretische Leistung
Kennlinien integriertes LS-Druckbegrenzungsventil
Teilenummern für Closed-Center-PVP
Teilenummer P-Anschluss T-Anschluss LS-Anschluss
(LS1**)
11030683 G3/4 G3/4 G1/4 (G1/4) G1/4 G1/4 M8 157B5001 G1/2 G3/4 G1/4 G1/4 - M8 157B5101 G3/4 G3/4 G1/4 G1/4 - M8 157B5103 G3/4 G3/4 G1/4 G1/4 - M8 Ja
157B5201 7/8-14 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF -- 5/16-18 UNC 157B5301 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - 5/16-18 UNC 15B5907 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - M8 157B5922 JIS 1/2 JIS 3/4 JIS 1/4 JIS 1/4 - M8 157B5927 JIS 3/4 JIS 3/4 JIS 1/4 JIS 1/4 - M8 157B5946 G1/2 G3/4 G1/4 (G1/8) G1/4 - M8 -
**
LS1 ist ein zusätzlicher LS-Anschluss
*
Weitere Informationen finden Sie unter PVPX Elektrisch betätigtes LS-Entlastungsventil auf Seite 33
M-Anschluss T0-Anschluss Montage PVPX
*
©
Danfoss | Dezember 2018 BC00000211de-000901 | 21
Pp
LS
T
P
M
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Closed-Center-PVP mit PPRV
Das Closed-Center-PVP-Eingangsmodul mit integriertem Steuerdruckminderventil (PPRV) ist für die
Verwendung mit Verstellpumpen in Anwendungen vorgesehen, in denen eine Ventilgruppe mit
elektrohydraulisch oder hydraulisch angesteuerten Arbeitssektionen gewünscht ist.
Das Closed-Center-PVP mit PPRV bietet Folgendes:
Integriertes LS-Entlastungsventil
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
•
Integriertes Pilotöl-Druckminderventil (PPRV) für PVE oder PVH/PVHC
•
Optionaler externer Pilotöl-Anschluss (Pp)
•
Optionales LS-Entlastungsventil, PVPX
•
Schaltplan Closed-Center-PVP mit PPRV
Technische Daten zum PVP
Max. P-Anschluss, kontinuierlich Max. P-Anschluss, intermittierend Max. T-Anschluss, statisch/
dynamisch
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/580 psi] 140 l/min [37 US gal/min]
Max. Nenndurchfluss
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
22 | © Danfoss | Dezember 2018 BC00000211de-000901
[l/min]
[US gal/min]
200
150
100
50
20
40
60
80
100
120
140
Q
300
250
P
P
2000
1000
0
0
0
204 8
28
24
32
36
12
16
0
3000
4000
[psi] Q(bar)
(l/min)
[US gal/min]
20
10
20
30 40
50
16
18
12
14
10
8
4
6
2
100
20
60
0
0
0
220
140
180
260
[psi]
(bar)
6
122
4
8
10
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Diagramme theoretische Leistung
Kennlinien integriertes LS-Druckbegrenzungsventil
Kennlinien Steueröl-Druckminderventil
Teilenummern für Closed-Center-PVP mit PPRV
Teilenummer Betätigung P-Anschluss T-Anschluss LS-
157B5011
157B5013
157B5111
157B5113
157B5181
157B5191
157B5211
157B5213
157B5311
157B5313
©
Danfoss | Dezember 2018 BC00000211de-000901 | 23
PVE G1/2” G3/4” G1/4” G1/4” - - M8 -
PVE G1/2” G3/4” G1/4” G1/4” - - M8 Ja
PVE G3/4” G3/4” G1/4” G1/4” - - M8 -
PVE G3/4” G3/4” G1/4” G1/4” - - M8 Ja
PVE G3/4” G3/4” G1/4” G1/4” G1/4” - M8 -
PVH/PVHC G3/4” G3/4” G1/4” G1/4” G1/4” - M8 -
PVE 7/8-14 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC -
PVE 7/8-14 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC Ja
PVE 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC -
PVE 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - - 5/16-18 UNC Ja
Anschluss
**
(LS1)
M-Anschluss Pp-
Anschluss
T0Anschluss
Montage PVPX
*
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für Closed-Center-PVP mit PPRV (Fortsetzung)
Teilenummer Betätigung P-Anschluss T-Anschluss LS-
157B5381
157B5391
**
LS1 ist ein zusätzlicher LS-Anschluss
*
Weitere Informationen finden Sie unter PVPX Elektrisch betätigtes LS-Entlastungsventil auf Seite 33
PVE 1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF 9/16-18 UNF - 5/16-18 UNC -
PVH/PVHC 1 1/16-12 UNF 1 1/16-12 UNF 9/16-18 UNF 9/16-18 UNF 9/16-18 UNF - 5/16-18 UNC
Anschluss
**
(LS1)
Alle Module können mithilfe der PVM-Betätigung manuell aktiviert werden.
Weitere Informationen finden Sie unter PVM Manuelle Betätigung auf Seite 70.
M-Anschluss Pp-
Anschluss
T0Anschluss
Montage PVPX
*
24 | © Danfoss | Dezember 2018 BC00000211de-000901
T
LS
P
M
(l/min)
[US gal/min]
20
10
20
30 40
50
16
18
12
14
10
8
4
6
2
100
20
60
0
0
0
220
140
180
260
[psi]
(bar)
6
122
4
8
10
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Closed-Center-PVPV mit PPRV
Das Closed-Center-PVPV-Eingangsmodul mit integriertem Steuerdruckminderventil (PPRV) ist für die
Verwendung mit Verstellpumpen in Anwendungen vorgesehen, in denen eine Ventilgruppe mit
elektrohydraulisch oder hydraulisch angesteuerten Arbeitssektionen gewünscht ist.
Das Closed-Center-PVPV mit PPRV bietet Folgendes:
Optionale Schock-/Nachsaugventile (PVLP)
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
•
Integriertes Pilotöl-Druckminderventil (PPRV) für PVE oder PVH/PVHC
•
Hydraulikschema
Technische Daten zum PVP
Max. P-Anschluss, kontinuierlich Max. P-Anschluss, intermittierend Max. T-Anschluss, statisch/
dynamisch
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/580 psi] 140 l/min [37 US gal/min]
Max. Nenndurchfluss
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Kennlinien Steueröl-Druckminderventil
©
Danfoss | Dezember 2018 BC00000211de-000901 | 25
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für Closed-Center-PVPV mit PPRV
Teilenummer Betätigung P-, T-
11008856
11051803
11003806
157B5911
157B5913
157B5938
157B5941
157B5969
*
Detaillierte Informationen finden Sie unter Elektrisches LS-Druckbegrenzungsventil PVPX.
Alle Module können mithilfe der PVM-Betätigung manuell aktiviert werden.
PVH/PVHC
PVE
Anschluss
G1” G1/4” M8 – Ja
1 5/16-12 UN 9/16-18 UNF 5/16-18 UNC – Ja
M27 x 2
M14 x 1,5 (P2)
1 5/16-12 UN 9/16-18 UNF 5/16-18 UNC
G1” G1/4”
M33 x 2
M14 x 1,5 (T2)
LS-, MAnschluss
M14 x 1,5 M8 M14 x 1,5 –
M14 x 1,5 M16 x 1,5 Ja
Montage T0-Anschluss PVPX
– –
– Ja
– –
M8
– Ja
*
26 | © Danfoss | Dezember 2018 BC00000211de-000901
T
LS
P
M
(l/min)
[US gal/min]
20
10
20
30 40
50
16
18
12
14
10
8
4
6
2
100
20
60
0
0
0
220
140
180
260
[psi]
(bar)
6
122
4
8
10
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Closed-Center-PVPVM mit PPRV
Das Closed-Center-PVPVM-Mitteneingangsmodul mit integriertem Steuerdruckminderventil (PPRV) ist für
die Verwendung mit Verstellpumpen in Anwendungen vorgesehen, in denen eine Ventilgruppe mit
elektrohydraulisch oder hydraulisch angesteuerten Arbeitssektionen gewünscht ist.
Wenn ein PVPVM-Modul in einer Ventilgruppe zum Einsatz kommt, müssen die PVG-Arbeitssektionen auf
einer Seite um 180 Grad gedreht werden.
Das Closed-Center-PVPVM mit PPRV bietet Folgendes:
Optionale Schock-/Nachsaugventile (PVLP)
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
•
Integriertes Pilotöl-Druckminderventil (PPRV) für PVE oder PVH/PVHC
•
Hydraulikschema
Technische Daten zum PVP
Max. P-Anschluss, kontinuierlich Max. P-Anschluss, intermittierend Max. T-Anschluss, statisch/
dynamisch
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/580 psi] 140 l/min [37 US gal/min]
Max. Nenndurchfluss
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Kennlinien Steueröl-Druckminderventil
©
Danfoss | Dezember 2018 BC00000211de-000901 | 27
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für Closed-Center-PVPVM mit PPRV
Teilenummer Betätigung P-, T-Anschluss LS-, M-Anschluss Montage PVLP
11083156
157B5912
157B5914
157B5937
157B5940
Alle Module können mithilfe der PVM-Betätigung manuell aktiviert werden.
PVH/PVHC
PVE
1 5/16-12 UN 9/16-18 UNF 5/16-18 UNC
G1” G1/4” M8
Ja
-
Ja
-
Ja
28 | © Danfoss | Dezember 2018 BC00000211de-000901
LS
T
P
M
OC
CC
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Open/Closed-Center-PVP mit PPRV
Das Open/Closed-Center-PVP-Modul mit integriertem Steuerdruckminderventil (PPRV) ist für die
Verwendung mit Pumpen mit festem oder variablem Fördervolumen in Anwendungen vorgesehen, bei
denen vom Anwendungshersteller kein Pumpentyp vorgegeben wurde.
Die Module erlauben einen einfachen Wechsel zwischen Open-Center und Closed-Center Konfiguration
mittels eines Innensechskantschlüssels. Die Ausführungen bieten zudem eine LS-Boost-Funktion, die den
LS-Druck zum LS-Pumpenregler mit konstant 6 bar erhöht und somit potentielle LS-Leckströme und
Leckagen kompensiert.
Das Open/Closed-Center-PVPV mit PPRV bietet Folgendes:
Integrierte OC/CC-Auswahl
•
Integriertes LS-Entlastungsventil
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
•
Integriertes Pilotöl-Druckminderventil (PPRV) für PVE oder PVH/PVHC
•
Optionale LS-Boost-Funktion
•
Hydraulikschema
Technische Daten zum PVP
Max. P-Anschluss, kontinuierlich Max. P-Anschluss, intermittierend Max. T-Anschluss, statisch/
dynamisch
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/580 psi] 140 l/min [37 US gal/min]
Max. Nenndurchfluss
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 29
[l/min]
[US gal/min]
200
150
100
50
20
40
60
80
100
120
140
Q
300
250
P
P
2000
1000
0
0
0
204 8
28
24
32
36
12
16
0
3000
4000
[psi] Q(bar)
(l/min)
[US gal/min]
20
20
40
60 80
100
120
140
16
12
8
4
160
80
0
0
0
240
[psi] (bar)
4
8
12
16
20
24
28
32
36
0
(l/min)
[US gal/min]
20
10
20
30 40
50
16
18
12
14
10
8
4
6
2
100
20
60
0
0
0
220
140
180
260
[psi]
(bar)
6
122
4
8
10
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Diagramme theoretische Leistung
Kennlinien integriertes LS-Druckbegrenzungsventil
Kennlinien Druckabfall Bypass in Neutralstellung
Kennlinien Steueröl-Druckminderventil
30 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Teilenummern für Open/Closed-Center-PVP mit PPRV
Teilenummer Betätigung P-Anschluss T-Anschluss LS-Anschluss (LS1**) M-Anschluss T0-Anschluss Montage LS-Boost
11093273 PVE G3/4 G3/4 - G1/4 - M8 Ja
11119094 PVE G3/4 G3/4 - G1/4 - M8 11119095 PVE 1 1/16-12 UNF 1 1/16-12 UNF 1/2-20 UNF 1/2-20 UNF - M8 11131344 PVH/PVHC G3/4 G3/4 - G1/4 - M8 Ja
11168608
**
LS1 ist ein zusätzlicher LS-Anschluss
1
Gedämpfte LS-Reaktion
1
PVE G3/4 G3/4 - G1/4 - M8 Ja
Alle Module können mithilfe der PVM-Betätigung manuell aktiviert werden.
©
Danfoss | Dezember 2018 BC00000211de-000901 | 31
T
P
Technische Informationen
Proportionalventilgruppe PVG 16
PVP-Eingangsmodule
Open/Closed-Center-PVPM
Das Open/Closed-Center-PVPM-Mitteneingangsmodul fungiert als einfacher Verteiler und ist für die
Verwendung mit Pumpen mit festem oder variablem Fördervolumen vorgesehen. Das PVPM verfügt
außer einer Vorrichtung für ein PVLP Schock-/Nachsaugventil zum Schutz vor Druckspitzen und zur
Verhinderung von Kavitation über keine Logik.
Das PVPM-Modul muss gemeinsam mit einem Open-Center-PVP-Modul für Konstantpumpen
konfiguriert werden. Für Verstellpumpen kann es gemeinsam mit einer PVSI Startplatte oder einem
Closed-Center-PVP/PVPV-Modul konfiguriert werden.
Das Open/Closed-Center-PVPM bietet Folgendes:
Optionales Schock-/Nachsaugventil (PVLP)
•
Gewindeanschlüsse für P/T
•
Steuerdruck und T0-Leitung durch das Modul
•
Hydraulikschema
Technische Daten zum PVP
Max. P-Anschluss, kontinuierlich Max. P-Anschluss, intermittierend Max. T-Anschluss, statisch/
dynamisch
350 bar [5076 psi] 400 bar [5800 psi] 25 bar/40 bar [365 psi/580 psi] 140 l/min [37 US gal/min]
Max. Nenndurchfluss
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Teilenummern für Open/Closed-Center-PVPM
Teilenummer P-, T-Anschluss Montage PVLP
11093682
11093684
1 5/16-12 UN 5/16-18 UNC Ja
G1” M8 Ja
32 | © Danfoss | Dezember 2018 BC00000211de-000901
P
T
MLS
Technische Informationen
Proportionalventilgruppe PVG 16
PVP Eingangsmodul – Zubehör
Die allgemeine Plattform für PVP-Eingangsmodule umfasst auch das elektrische LS-Entlastungsventil
PVPX sowie die externen Steuerdruckadapter PVPC mit oder ohne Rückschlagventil für alle Open-CenterPVP mit PPRV.
PVPX Elektrisch betätigtes LS-Entlastungsventil auf Seite 33
•
PVPC ohne Rückschlagventil auf Seite 36
•
PVPC mit Rückschlagventil auf Seite 37
•
PVPX Elektrisch betätigtes LS-Entlastungsventil
Das elektrisch betätigte LS-Entlastungsventil ist als Zubehör für die PVP-Eingangsmodule mit PVPXVorrichtung erhältlich. Das PVPX besteht aus einem Magnetventil und einem Magnetspulenpaket. Damit
kann der Bediener elektrisch den LS-Druck zum Tank entlasten.
Zu den Konfigurationsausführungen gehört auch eine manuelle Umgehungsfunktion, um das PVPX
manuell zu aktivieren:
Normal offen (NO),
•
Normal offen mit manueller Umgehung (NOMO)
•
Es gibt zwei NOMO-Konfigurationstypen: PUSH und PUSH & TURN. Mit der TURN-Funktion wird die
Umgehungsfunktion beibehalten, bis sie wieder entsperrt wird.
Normal geschlossen (NC)
•
Konfigurationsausführungen
Normal offen (NO) Normal offen mit MOR (NOMO) Normal geschlossen (NC)
Das Entlasten des LS-Drucks zum Tank führt zu einem reduzierten Systemdruckniveau, das wie folgt
bestimmt wird:
Die Summe aus Druckabfall von Tank und Bypass in Neutralstellung in einer Open-Center-PVP-
•
Konfiguration
Die Summe aus Tank- und Standby-Druck in einer Closed-Center-PVP-Konfiguration
•
Schaltplan PVPX mit NOMO
PVPX – Technische Daten
Spannungsversorgung
Widerstand bei 12 V
Widerstand bei 24 V
Leistungsaufnahme
Max. LS-Reaktionszeit
DC
DC
12/24 VDC ±10 %
7,2 Ω ±7 %
28,2 Ω ±7 %
20 W
300 ms
©
Danfoss | Dezember 2018 BC00000211de-000901 | 33
Technische Informationen
Proportionalventilgruppe PVG 16
PVP Eingangsmodul – Zubehör
PVPX – Technische Daten (Fortsetzung)
Max. Druckabfall bei 0,1 l/min [2,6 US gal/min]
Max. Spulenoberflächentemperatur
Gewindegröße
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Teilenummern für PVPX
Teilenummern für PVPX, NO- und NC-Konfiguration
Teilenummer Ausführung SpannungsversorgungStecker Schutzklasse
2 bar [30 psi]
155 °C [311 °F]
3/4-16 UNF
157B4236
157B4238
157B4246
157B4248
157B4976
157B4981
157B4982
157B4983
157B4984
11180766
11180767
11180768
11180769
11225108
11225109
NO 12 V
NO 24 V
NC 12 V
NC 24 V
NC 26 V
NO 12 V
NO 24 V
NC 12 V
NC 24 V
NO 12 V
NO 24 V
NC 12 V
NC 24 V
NO 26 V
NC 26 V
Teilenummern für PVPX, NOMO-Konfiguration
Teilenummer Manuelle
157B4256
157B4257
157B4258
157B4259
157B4260
Umgehung
PUSH 12 V
PUSH & TURN 12 V
PUSH 24 V
PUSH & TURN 24 V
PUSH 26 V
DC
DC
DC
DC
DC
DC
DC
DC
DC
DC
DC
DC
DC
DC
DC
1 x 2 DIN IP 65
1 x 2 AMP IP 66
1 x 2 DEUTSCH IP 67
SpannungsversorgungStecker Schutzklasse
DC
DC
DC
DC
DC
1 x 2 DIN IP 65
34 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVP Eingangsmodul – Zubehör
Teilenummern für PVPX, NOMO-Konfiguration (Fortsetzung)
Teilenummer Manuelle
157B4985
157B4986
11193839
11193836
11225111
11225110
Umgehung
SpannungsversorgungStecker Schutzklasse
PUSH 12 V
PUSH 24 V
PUSH 12 V
PUSH 24 V
PUSH
PUSH & TURN
26 V
DC
DC
DC
DC
DC
1 x 2 AMP IP 66
1 x 2 DEUTSCH IP 67
©
Danfoss | Dezember 2018 BC00000211de-000901 | 35
LS
T
P
M
Pp
Technische Informationen
Proportionalventilgruppe PVG 16
PVP Eingangsmodul – Zubehör
PVPC ohne Rückschlagventil
Der externe Steuerdruckadapter PVPC ohne Rückschlagventil ist als Zubehör für den M-Anschluss für
PVP-Eingangsmodule mit integriertem Steuerdruckminderventil (PPRV) erhältlich.
Der PVPC ohne Rückschlagventil sperrt das integrierte PPRV zum PVE oder PVH/PVHC in der Ventilgruppe
und ermöglicht eine externe Steuerdruckversorgung durch den PVPC-Adapter.
PVPC ohne Rückschlagventil
Schaltplan PVP mit PVPC ohne Rückschlagventil
Anwendungsbeispiel für den PVPC ohne Rückschlagventil: Die Ventilgruppe soll mit Öl von einer
handbetriebenen Notpumpe versorgt werden, ohne den Ölfluss zum PPRV zu leiten.
Im Normalbetrieb der Hauptpumpe wird das Öl durch den PVPC-Adapter über das PPRV zu den
elektrischen Aktuatoren (PVE) geleitet.
Wenn der Hauptpumpenförderstrom ausfällt, stellt das externe Wechselventil sicher, dass der Ölfluss von
der handbetriebenen Notpumpe verwendet wird, um das Senkbremsventil zu öffnen und die Last
abzusenken. Die Last kann nur über den mechanischen Bedienhebel der PVG-Arbeitsektionen abgesenkt
werden.
Teilenummern für Open/Closed-Center-PVPM
Teilenummer 157B5400 158X1000
Gewinde G1/2” 1/2-20 UNF
36 | © Danfoss | Dezember 2018 BC00000211de-000901
LS
T
P
M
Pp
Technische Informationen
Proportionalventilgruppe PVG 16
PVP Eingangsmodul – Zubehör
PVPC mit Rückschlagventil
Der externe Steuerdruckadapter PVPC mit Rückschlagventil ist als Zubehör für den M-Anschluss für PVPEingangsmodule mit integriertem Steuerdruckminderventil (PPRV) erhältlich.
Der PVPC mit Rückschlagventil ermöglicht eine externe Steuerdruckversorgung durch den PVPC-Adapter
und das PPRV. Gleichzeitig kann die Hauptpumpe das PPRV durch die P-Galerie als ein Standard-OpenCenter-PVP mit PPRV versorgen.
PVPC mit Rückschlagventil
Schaltplan PVPC mit Rückschlagventil
Anwendungsbeispiel für den PVPC mit Rückschlagventil: Die Ventilgruppe soll durch elektrische
Aktuatoren (PVE) ohne Pumpenförderstrom betrieben werden.
Wenn das externe Magnetventil geöffnet wird, wird Öl von der Druckseite des Zylinders über den PVPC
durch das PPRV geleitet und fungiert als Steuerversorgung für die elektrischen Aktuatoren (PVE). Dies
bedeutet, dass eine Last über die elektrischen Aktuatoren (PVE) ohne Starten der Pumpe abgesenkt
werden kann.
Das eingebaute Rückschlagventil verhindert, dass kein Öl über die Druckwaage zum Tank läuft. Bei
normaler Pumpenfunktion wird das Magnetventil geschlossen, um sicherzustellen, dass die Last
aufgrund der Ölflussanforderung der Steuerversorgung von ca. 1 l/min [0,25 US gal/min] unbeabsichtigt
abgesenkt wird.
Bei Closed-Center-PVP kann die externe Steuerölversorgung ohne Verwendung eines PVPCAnschlussstücks an den Manometeranschluss angeschlossen werden.
Teilenummern für Open/Closed-Center-PVPM
Teilenummer 157B5600 157B5700
Gewinde G1/2” 1/2-20 UNF
©
Danfoss | Dezember 2018 BC00000211de-000901 | 37
114 [4.49]
109 [4.29]
110 [4.33]
20 [0.79]
40 [1.57]
P
P
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Die PVG 16 PVB-Basismodule, auch Arbeitssektionen genannt, bilden die Schnittstelle zwischen der PVG
16-Proportionalventilgruppe und der Arbeitsfunktion, wie ein Zylinder oder Motor.
PVB-Basismodule PVB 16 Abmessungen
Gewicht: 2,6 kg [5,7 lb]
Schaltplansymbol unkompensiertes PVB
Schaltplansymbol druckkompensiertes PVB
Die PVB-Basismodule lassen sich durch zusätzliche Funktionen an die Anforderungen jedes
Hydrauliksystems anpassen. Die allgemeine Plattform für das PVB-Basismodul umfasst die folgenden
Hauptausführungen:
Druckkompensiertes Basismodul; Druckkompensiertes PVB auf Seite 39
•
Druckkompensiertes Basismodul mit Vorrichtungen für Schock- und Nachsaugventile (PVLP/PVLA);
•
Druckkompensiertes PVB mit PVLP/PVLA auf Seite 42
Druckkompensiertes Basismodul mit einem gemeinsamen einstellbaren LS-Ventil für die Anschlüsse
•
A und B; Druckkompensiertes PVB mit LS A/B auf Seite 46
Unkompensiertes Basismodul mit optional integriertem Lastabfall-Rückschlagventil; Unkompensiertes
•
PVB auf Seite 50
Unkompensiertes Basismodul mit Vorrichtungen für Schockventile (PVLP) und optional integriertem
•
Lastabfall-Rückschlagventil; Unkompensiertes PVB mit PVLP auf Seite 53
38 | © Danfoss | Dezember 2018 BC00000211de-000901
1
0
2
A
Pp
T0
LX
P
T
B
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Druckkompensiertes PVB
Das druckkompensierte PVB wird für die Regelung einer Arbeitsfunktion eingesetzt, wenn Förderstrom
und Drücke der Arbeitsfunktion unabhängig vom Lastdruck der gleichzeitig ablaufenden anderen
Funktionen geregelt werden müssen.
Das druckkompensierte PVB bietet Folgendes:
Integrierte LS-Galerie mit Wechselventilen
•
Integrierter Kompensator
•
Schaltplan druckkompensiertes PVB
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nennförderstrom
350 bar [5067 psi] 420 bar [6090 psi] 60 l/min [15 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 39
B
P
5
10
15
20
25
30
35
40
45
50
55
60
65
[l/min]
[US gal/min]
0
1
2
3
4
5
6
7
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
0.5
0.55
0.6
0.65
0.7
0.75
0.8
0.85
70
75
80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
P
mm
5
4
3
in
mm
in
PVM
0.39
0.35
0.31
0.28
0.24
0.20
0.3
0.35
0.4
0.45
2
0.16
0.5
1
0
0.120.080.04
0
0.25
PVH
bar
AA
B
C
D
A
5791113
15
131197
5
15
73
218
73
218
psi
psi
bar
189
160
131
102
102 131
160 189
U
s
U
DC
U
s
U
DC
1
1
6
6
Spool types:
AA = 5/min
A = 10 l/min
B = 15 l/min
C = 25 l/min
D = 40 l/min
1 = First PVB after PVP
6 = Sixth PVB after PVP
PVEA
17
19
276
247
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Leistungsdiagramme (theoretisch)
Flüssigkeitsstrom in Abhängigkeit von der Schieberstellung
40 | © Danfoss | Dezember 2018 BC00000211de-000901
5
10
15
20
25
30
35
40
45
50
55
60
65
(l/min)
[US gal/min]
70
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
0 25 50 75 100 125 150 175 200 225 250 275 300
0 500 1000 1500 2000 2500 3000 3500 4000
P
AA
B
C
D
A
P
(bar)
[psi]
A = 10 l/min
B = 15 l/min
AA = 5/min
C = 25 l/min
D = 40 l/min
Q
Q
P
[psi]
(l/min)
[US gal/min]
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
50
50
40
30
20
10
0
70
75
25
5 10
15
20 25
30
35
40
100
125
150
60
0
0
Port A/B
T-line
P-line
P
(bar)
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Lastunabhängiger Flüssigkeitsstrom – druckkompensiertes PVB
©
Danfoss | Dezember 2018 BC00000211de-000901 | 41
Kennlinien druckkompensiertes PVB, P- und T-Leitung
Teilenummern für druckkompensiertes PVB
Teilenummer A/B-Anschluss
11130976
11130977
3/8" BSP
3/4”–16 UNF
1
0
2
A
Pp
LX
P
T
B
T0
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Druckkompensiertes PVB mit PVLP/PVLA
Das kompensierte PVB kann optional mit PVLP-Schock-/Nachsaugventilen (PVLP/PVLA) an jedem
Arbeitsanschluss zum Schutz vor Druckspitzen und zur Verhinderung von Kavitation ausgerüstet werden.
Das druckkompensierte PVB wird für die Regelung einer Arbeitsfunktion eingesetzt, wenn Förderstrom
und Drücke der Arbeitsfunktion unabhängig vom Lastdruck der gleichzeitig ablaufenden anderen
Funktionen geregelt werden müssen.
Mit optionalen PVLP-Schock-/Nachsaugventilen (PVLP/PVLA) an jedem Arbeitsanschluss zum Schutz vor
Druckspitzen und zur Verhinderung von Kavitation.
Das druckkompensierte PVB mit PVLP/PVLA bietet Folgendes:
Integrierte LS-Galerie mit Wechselventilen
•
Integrierter Kompensator
•
Optionale Schock-/Nachsaugventile (PVLP) und Saugventile (PVLA)
•
Schaltplan druckkompensiertes PVB mit PVLP/PVLA
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nenndurchfluss
380 bar [5510 psi] 420 bar [6090 psi] 60 l/min [15 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
42 | © Danfoss | Dezember 2018 BC00000211de-000901
B
P
5
10
15
20
25
30
35
40
45
50
55
60
65
[l/min]
[US gal/min]
0
1
2
3
4
5
6
7
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
0.5
0.55
0.6
0.65
0.7
0.75
0.8
0.85
70
75
80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
P
mm
5
4
3
in
mm
in
PVM
0.39
0.35
0.31
0.28
0.24
0.20
0.3
0.35
0.4
0.45
2
0.16
0.5
1
0
0.120.080.04
0
0.25
PVH
bar
AA
B
C
D
A
5791113
15
131197
5
15
73
218
73
218
psi
psi
bar
189
160
131
102
102 131
160 189
U
s
U
DC
U
s
U
DC
1
1
6
6
Spool types:
AA = 5/min
A = 10 l/min
B = 15 l/min
C = 25 l/min
D = 40 l/min
1 = First PVB after PVP
6 = Sixth PVB after PVP
PVEA
17
19
276
247
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Leistungsdiagramme (theoretisch)
Flüssigkeitsstrom in Abhängigkeit von der Schieberstellung
©
Danfoss | Dezember 2018 BC00000211de-000901 | 43
(l/min)
[US gal/min]
P
Q
Q
(bar)
[psi]
20 40 60 80 100 120 140
5
10 15 20 25 30 35 40 45
400
350
300
250
200
150
100
50
0
5000
4000
3000
2000
1000
0
6000
0
0
5 10 15 20 25 30 35 40 45 50 55 60 65
[l/min]
[US gal/min]
70 75 80
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
20
18
16
14
12
10
8
6
4
2
0
85 90 95 100
22 23 24 25 26
Q
28
26
24
22
P
P
200
160
120
80
40
0
280
240
320
400
360
0
[psi] [bar]
0
Q
105 110 115 120
27 28 29 30 31
PVLP
PVLA
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Kennlinien PVLP-Schockventil
Kennlinien PVLP/PVLA-Saugventil
44 | © Danfoss | Dezember 2018 BC00000211de-000901
5
10
15
20
25
30
35
40
45
50
55
60
65
(l/min)
[US gal/min]
70
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
0 25 50 75 100 125 150 175 200 225 250 275 300
0 500 1000 1500 2000 2500 3000 3500 4000
P
AA
B
C
D
A
P
(bar)
[psi]
A = 10 l/min
B = 15 l/min
AA = 5/min
C = 25 l/min
D = 40 l/min
Q
Q
P
[psi]
(l/min)
[US gal/min]
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
50
50
40
30
20
10
0
70
75
25
5 10
15
20 25
30
35
40
100
125
150
60
0
0
Port A/B
T-line
P-line
P
(bar)
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Lastunabhängiger Flüssigkeitsstrom – druckkompensiertes PVB
©
Danfoss | Dezember 2018 BC00000211de-000901 | 45
Kennlinien druckkompensiertes PVB, P- und T-Leitung
Teilenummern für druckkompensiertes PVB mit PVLP/PVLA
Teilenummer A/B-Anschluss PVLP/PVLA
3/8" BSP 1
3/4”–16 UNF 1
11130978
11130979
1
0
2
A
Pp
T0
LX
P
T
B
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Druckkompensiertes PVB mit LS A/B
Das druckkompensierte PVB wird für die Regelung einer Arbeitsfunktion eingesetzt, wenn Förderstrom
und Drücke der Arbeitsfunktion unabhängig vom Lastdruck der gleichzeitig betätigten anderen
Funktionen geregelt werden müssen. Das integrierte LS
maximalen Arbeitsanschlussdruck an den A- und B-Anschlüssen individuell zu begrenzen.
Das druckkompensierte PVB mit LS
Integrierte LS-Galerie mit Wechselventilen
•
Integrierter Kompensator
•
Schaltplan druckkompensiertes PVB mit LS A/B
bietet Folgendes:
A/B
-Entlastungsventil wird verwendet, um den
A/B
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nennförderstrom
350 bar [5076 psi] 420 bar [6090 psi] 60 l/min [15 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
46 | © Danfoss | Dezember 2018 BC00000211de-000901
B
P
5
10
15
20
25
30
35
40
45
50
55
60
65
[l/min]
[US gal/min]
0
1
2
3
4
5
6
7
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
0.5
0.55
0.6
0.65
0.7
0.75
0.8
0.85
70
75
80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
P
mm
5
4
3
in
mm
in
PVM
0.39
0.35
0.31
0.28
0.24
0.20
0.3
0.35
0.4
0.45
2
0.16
0.5
1
0
0.120.080.04
0
0.25
PVH
bar
AA
B
C
D
A
5791113
15
131197
5
15
73
218
73
218
psi
psi
bar
189
160
131
102
102 131
160 189
U
s
U
DC
U
s
U
DC
1
1
6
6
Spool types:
AA = 5/min
A = 10 l/min
B = 15 l/min
C = 25 l/min
D = 40 l/min
1 = First PVB after PVP
6 = Sixth PVB after PVP
PVEA
17
19
276
247
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Leistungsdiagramme (theoretisch)
Flüssigkeitsstrom in Abhängigkeit von der Schieberstellung
©
Danfoss | Dezember 2018 BC00000211de-000901 | 47
(l/min)
[US gal/min]
P
Q
P
(bar)
[psi]
5
10
15
20
25
30
35
40
45
50
55
60
65
70
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
250225200175150125
100
755025
0
350
325300275
25002000150010005000 35003000 4000 50004500
0
5
10
15
20
25
30
35
40
45
50
55
60
65
(l/min)
[US gal/min]
70
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
0 25 50 75 100 125 150 175 200 225 250 275 300
0 500 1000 1500 2000 2500 3000 3500 4000
P
AA
B
C
D
A
P
(bar)
[psi]
A = 10 l/min
B = 15 l/min
AA = 5/min
C = 25 l/min
D = 40 l/min
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Kennlinien druckkompensiertes PVB für LS A/B
Lastunabhängiger Flüssigkeitsstrom – druckkompensiertes PVB
48 | © Danfoss | Dezember 2018 BC00000211de-000901
Q
Q
P
[psi]
(l/min)
[US gal/min]
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
50
50
40
30
20
10
0
70
75
25
5 10
15
20 25
30
35
40
100
125
150
60
0
0
Port A/B
T-line
P-line
P
(bar)
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Kennlinien druckkompensiertes PVB, P- und T-Leitung
Teilenummern für druckkompensiertes PVB mit LSA/B
Teilenummer A/B-Anschluss
11130982
11130983
©
Danfoss | Dezember 2018 BC00000211de-000901 | 49
3/8" BSP
3/4”–16 UNF
1
0
2
A
Pp
T0
LX
P
T
B
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Unkompensiertes PVB
Das unkompensierte PVB wird für die Regelung einer Arbeitsfunktion eingesetzt, wenn Förderstrom und
Drücke der Arbeitsfunktion unabhängig vom Lastdruck der gleichzeitig verwendeten anderen
Funktionen geregelt werden müssen.
Das unkompensierte PVB bietet Folgendes:
Integrierte LS-Galerie mit Wechselventilen
•
Optionales Lastabfall-Rückschlagventil
•
Unkompensiertes PVB
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nenndurchfluss
380 bar [5510 psi] 420 bar [6090 psi] 65 l/min [17 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
50 | © Danfoss | Dezember 2018 BC00000211de-000901
B
P
5
10
15
20
25
30
35
40
45
50
55
60
65
[l/min]
[US gal/min]
0
1
2
3
4
5
6
7
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
0.5
0.55
0.6
0.65
0.7
0.75
0.8
0.85
70
75
80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
P
mm
5
4
3
in
mm
in
PVM
0.39
0.35
0.31
0.28
0.24
0.20
0.3
0.35
0.4
0.45
2
0.16
0.5
1
0
0.120.080.04
0
0.25
PVH
bar
AA
B
C
D
A
5791113
15
131197
5
15
73
218
73
218
psi
psi
bar
189
160
131
102
102 131
160 189
U
s
U
DC
U
s
U
DC
1
1
6
6
Spool types:
AA = 5/min
A = 10 l/min
B = 15 l/min
C = 25 l/min
D = 40 l/min
1 = First PVB after PVP
6 = Sixth PVB after PVP
PVEA
17
19
276
247
Q
Q
P
[psi]
(l/min)
[US gal/min]
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
50
50
40
30
20
10
0
70
75
25
5 10
15
20 25
30
35
40
100
125
150
60
0
0
Port A/B
T-line
P-line
P
(bar)
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Leistungsdiagramme (theoretisch)
Flüssigkeitsstrom in Abhängigkeit von der Schieberstellung
©
Danfoss | Dezember 2018 BC00000211de-000901 | 51
Kennlinien druckkompensiertes PVB, P- und T-Leitung
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Teilenummern für unkompensiertes PVB
Teilenummer A/B-Anschluss Rückschlagventil
11106801
11101421
11106797
11101423
3/8" BSP Ja
3/8" BSP —
3/4”–16 UNF Ja
3/4”–16 UNF —
52 | © Danfoss | Dezember 2018 BC00000211de-000901
1
0
2
A
Pp
LX
P
T
B
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Unkompensiertes PVB mit PVLP
Das unkompensierte PVB kann optional mit einem Schock-/Nachsaugventil (PVLP) an jedem
Arbeitsanschluss zum Schutz vor Druckspitzen und zur Verhinderung von Kavitation ausgerüstet werden.
Es wird für die Regelung einer Arbeitsfunktion eingesetzt, wenn Förderstrom und Drücke der
Arbeitsfunktion unabhängig vom Lastdruck der gleichzeitig verwendeten anderen Funktionen geregelt
werden müssen.
Das unkompensierte PVB mit PVLP bietet Folgendes:
Integrierte LS-Galerie mit Wechselventilen
•
Optionales Schock- und Nachsaugventil (PVLP)
•
Optionales Lastabfall-Rückschlagventil
•
Schaltplan unkompensiertes PVB mit PVLP
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nenndurchfluss
380 bar [5510 psi] 420 bar [6090 psi] 65 l/min [17 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 53
B
P
5
10
15
20
25
30
35
40
45
50
55
60
65
[l/min]
[US gal/min]
0
1
2
3
4
5
6
7
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
0.5
0.55
0.6
0.65
0.7
0.75
0.8
0.85
70
75
80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
P
mm
5
4
3
in
mm
in
PVM
0.39
0.35
0.31
0.28
0.24
0.20
0.3
0.35
0.4
0.45
2
0.16
0.5
1
0
0.120.080.04
0
0.25
PVH
bar
AA
B
C
D
A
5791113
15
131197
5
15
73
218
73
218
psi
psi
bar
189
160
131
102
102 131
160 189
U
s
U
DC
U
s
U
DC
1
1
6
6
Spool types:
AA = 5/min
A = 10 l/min
B = 15 l/min
C = 25 l/min
D = 40 l/min
1 = First PVB after PVP
6 = Sixth PVB after PVP
PVEA
17
19
276
247
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Leistungsdiagramme (theoretisch)
Flüssigkeitsstrom in Abhängigkeit von der Schieberstellung
54 | © Danfoss | Dezember 2018 BC00000211de-000901
(l/min)
[US gal/min]
P
Q
Q
(bar)
[psi]
20 40 60 80 100 120 140
5
10 15 20 25 30 35 40 45
400
350
300
250
200
150
100
50
0
5000
4000
3000
2000
1000
0
6000
0
0
Q
Q
P
[psi]
(l/min)
[US gal/min]
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
50
50
40
30
20
10
0
70
75
25
5 10
15
20 25
30
35
40
100
125
150
60
0
0
Port A/B
T-line
P-line
P
(bar)
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Kennlinien PVLP-Schockventil
Kennlinien druckkompensiertes PVB, P- und T-Leitung
©
Danfoss | Dezember 2018 BC00000211de-000901 | 55
Teilenummern für unkompensiertes PVB mit PVLP
Teilenummer A/B-Anschluss PVLP Rückschlagventil
3/8" BSP 1 Ja
3/8" BSP 1 —
3/4”–16 UNF 1 Ja
3/4”–16 UNF 1
11101424
11106754
11101425
11106755
P109174
Port pressure
(l/min)
[US gal/min]
P
Q
Q
(bar)
[psi]
20 40 60 80 100 120 140
5
10 15 20 25 30 35 40 45
400
350
300
250
200
150
100
50
0
5000
4000
3000
2000
1000
0
6000
0
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
PVLP Schock-/Nachsaugventil
Das PVLP-Schock-/Nachsaugventil entlastet eine Druckspitze zu den internen Tankgalerien und saugt
darüber hinaus Öl aus dem Tank zum Arbeitsanschluss, um Kavitation zu verhindern.
Druckeinstellbereich: 32-400 bar [460-5801 psi].
Der Druckeinstellwert des PVLP muss immer um 20 bar [290 psi] höher sein als die LS
selben Modul.
PVLP-Schaltplan
Kennlinien PVLP-Schockventil
-Einstellung im
A/B
56 | © Danfoss | Dezember 2018 BC00000211de-000901
5 10 15 20 25 30 35 40 45 50 55 60 65
[l/min]
[US gal/min]
70 75 80
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
20
18
16
14
12
10
8
6
4
2
0
85 90 95 100
22 23 24 25 26
Q
28
26
24
22
P
P
200
160
120
80
40
0
280
240
320
400
360
0
[psi] [bar]
0
Q
105 110 115 120
27 28 29 30 31
PVLP
PVLA
Technische Informationen
Proportionalventilgruppe PVG 16
PVB Basismodule
Kennlinien PVLP/PVLA-Saugventil
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Teilenummern für PVLP gemäß Druckeinstellwerten
Teilenummer Druck in bar [psi] Teilenummer Druck in bar [psi]
157B2032 32 [464] 157B2210 210 [3045]
157B2050 50 [725] 157B2230 230 [3335]
157B2063 63 [913] 157B2240 240 [3480]
157B2080 80 [1160] 157B2250 250 [3626]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 57
157B2100 100 [1450] 157B2265 265 [3844]
157B2125 125 [1813] 157B2280 280 [4061]
157B2140 140 [2031] 157B2300 300 [4351]
157B2150 150 [2176] 157B2320 320 [4641]
157B2160 160 [2321] 157B2350 350 [5076]
157B2175 175 [2538] 157B2380 380 [5511]
157B2190 190 [2756] —
Technische Informationen
Proportionalventilgruppe PVG 16
PVB-Basismodule – Zubehör
Die allgemeine Plattform für das PVB-Basismodul umfasst das PVLP-Schock-/Nachsaugventil und das
PVLA-Saugventil.
PVLP Schock-/Nachsaugventil auf Seite 56
•
PVLA Saugventil auf Seite 61
•
58 | © Danfoss | Dezember 2018 BC00000211de-000901
P109174
Port pressure
(l/min)
[US gal/min]
P
Q
Q
(bar)
[psi]
20 40 60 80 100 120 140
5
10 15 20 25 30 35 40 45
400
350
300
250
200
150
100
50
0
5000
4000
3000
2000
1000
0
6000
0
0
Technische Informationen
Proportionalventilgruppe PVG 16
PVB-Basismodule – Zubehör
PVLP Schock-/Nachsaugventil
Das PVLP-Schock-/Nachsaugventil entlastet eine Druckspitze zu den internen Tankgalerien und saugt
darüber hinaus Öl aus dem Tank zum Arbeitsanschluss, um Kavitation zu verhindern.
Druckeinstellbereich: 32-400 bar [460-5801 psi].
Der Druckeinstellwert des PVLP muss immer um 20 bar [290 psi] höher sein als die LS
selben Modul.
PVLP-Schaltplan
Kennlinien PVLP-Schockventil
-Einstellung im
A/B
©
Danfoss | Dezember 2018 BC00000211de-000901 | 59
5 10 15 20 25 30 35 40 45 50 55 60 65
[l/min]
[US gal/min]
70 75 80
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
20
18
16
14
12
10
8
6
4
2
0
85 90 95 100
22 23 24 25 26
Q
28
26
24
22
P
P
200
160
120
80
40
0
280
240
320
400
360
0
[psi] [bar]
0
Q
105 110 115 120
27 28 29 30 31
PVLP
PVLA
Technische Informationen
Proportionalventilgruppe PVG 16
PVB-Basismodule – Zubehör
Kennlinien PVLP/PVLA-Saugventil
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Teilenummern für PVLP gemäß Druckeinstellwerten
Teilenummer Druck in bar [psi] Teilenummer Druck in bar [psi]
157B2032 32 [464] 157B2210 210 [3045]
157B2050 50 [725] 157B2230 230 [3335]
157B2063 63 [913] 157B2240 240 [3480]
157B2080 80 [1160] 157B2250 250 [3626]
60 | © Danfoss | Dezember 2018 BC00000211de-000901
157B2100 100 [1450] 157B2265 265 [3844]
157B2125 125 [1813] 157B2280 280 [4061]
157B2140 140 [2031] 157B2300 300 [4351]
157B2150 150 [2176] 157B2320 320 [4641]
157B2160 160 [2321] 157B2350 350 [5076]
157B2175 175 [2538] 157B2380 380 [5511]
157B2190 190 [2756] —
P109175
Port pressure
5 10 15 20 25 30 35 40 45 50 55 60 65
[l/min]
[US gal/min]
70 75 80
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
20
18
16
14
12
10
8
6
4
2
0
85 90 95 100
22 23 24 25 26
Q
28
26
24
22
P
P
200
160
120
80
40
0
280
240
320
400
360
0
[psi] [bar]
0
Q
105 110 115 120
27 28 29 30 31
PVLP
PVLA
Technische Informationen
Proportionalventilgruppe PVG 16
PVB-Basismodule – Zubehör
PVLA Saugventil
Das PVLA-Ventil ist als Zubehör für PVB-Basismodule erhältlich.
Das PVLA saugt Flüssigkeit aus einem Tank zum Arbeitsanschluss und verhindert Kavitation durch die
Feder (0,5 bar). Durch den Stopfen wird sichergestellt, das beim Einsatz eines einfachwirkenden
Schiebers der gesamte Förderstrom, der durch den Arbeitsanschluss zurückfließt, in den Tank geleitet
wird.
PVLA-Schaltplan
Kennlinien PVLP/PVLA-Saugventil
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
Teilenummer PVLA-Saugventil
PVLA-Saugventil Stopfen
157B2001 157B2002
©
Danfoss | Dezember 2018 BC00000211de-000901 | 61
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
110 [4.33]
14.8 [0.59]
46 [1.81]
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS-Hauptschieber
Mit den PVBS-Hauptschiebern wird der Förderstrom aus der Arbeitssektion oder der Druckaufbau
bestimmt. Die Hauptschieber lassen sich durch zusätzliche Funktionen an die Anforderungen jedes
Hydrauliksystems und jede Aufgabe anpassen.
Es gibt drei Möglichkeiten, um den PVBS-Hauptschieber zu betätigen:
•
Mechanisch durch einen PVM-Handhebel
•
Elektrisch durch einen PVE/PVHC-Aktuator
•
Hydraulisch durch einen PVH-Aktuator
PVBS-Hauptschieber
Abmessungen PVBS-Hauptschieber
Gewicht: 0,16 kg [0,35 lb]
Allgemeine Eigenschaften
•
4-Wege, 3-Positionen
•
Optionale 4-Wege, 4-Positionen mit dem passenden PVM
•
Durchflussregelung AB
•
Totband 1,2 mm [0,047"]
PVBS – Technische Parameter
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
62 | © Danfoss | Dezember 2018 BC00000211de-000901
A
P
5
10
15
20
25
30
35
40
45
50
55
60
65
[l/min]
[US gal/min]
[mm]
PVM
0
1
2
3
4
5
6
7
[in]
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
PVEA
0.5
0.55
0.6
0.65
0.7
0.75
70
75
80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
B
P
[mm]
5
4
3
[in]
0.39
0.35
0.31
0.28
0.24
0.20
0.7
0.65
0.6
0.55
2
0.16
0.5
1
0
0.120.080.04
0
0.75
PVH
bar
AA
B
C
D
A
5791113
15
131197
5
15
73
218
73
218
psi
psi
bar
189
160
131
102
102 131
160 189
U
s
U
DC
U
s
U
DC
1
1
6
6
Spool types:
AA = 5/min
A = 10 l/min
B = 25 l/min
C = 40 l/min
D = 65 l/min
1 = First PVB after PVP
6 = Sixth PVB after PVP
247276
17
19
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS-Hauptschieber
PVBS-Flüssigkeitsstromkennlinien – Theoretische Leistung
Flüssigkeitsstrom in Abhängigkeit von der Schieberstellung
©
Danfoss | Dezember 2018 BC00000211de-000901 | 63
5
10
15
20
25
30
35
40
45
50
55
60
65
[mm]
0
1
2
3
4
5
6
7
[in]
PVM
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
PVEA
U
s
U
DC
0.5
0.55
0.6
0.65
0.7
0.75
70
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
[l/min]
[US gal/min]
[mm]
6
5
[in]
0.24
0.20
U
s
U
DC
0.35
0.4
0.45
4
0.16
0.5
3
2
1
0
0.12
0.08
0.04
0
A
B
C
D
E
AA
A
B
C
D
E
AA
Spool types:
AA = 5/min
A = 10 l/min
B = 15 l/min
C = 25 l/min
D = 40 l/min
E = 65 l/min
BP
AP
0.250.3
bar
PVH
579
11
1315
17
19
bar
1715
13
11
9
7
5
psi
PVH
73102
131
160189218
247
276
psi
247218
189160
131102
73
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS-Hauptschieber
Flüssigkeitsstrom in Abhängigkeit vom Schieberweg (asymmetrische Schieber)
64 | © Danfoss | Dezember 2018 BC00000211de-000901
5 10 15 20 25 30
[l/min]
[US gal/min]
35 40
1 2 3 4 5 6 7 8 9 10
200
180
160
140
120
100
80
60
40
20
45 50
11 12 13
Q
280
260
240
220
P
P
2000
1600
1200
800
400
0
2800
2400
3200
4000
3600
0
[psi]
0
Q
55 60
14 15
(bar)
Pressure drop for
PVBS 65 l/min
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS-Hauptschieber
Druckabfall zu T (offener Schieber in Neutralstellung)
©
Danfoss | Dezember 2018 BC00000211de-000901 | 65
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS Hauptschieber – Teilenummern
Durchflussregelschieber – Geschlossene Neutralstellung
Schaltplan für PVBS – 4-Wege, 3-Positionen
Schaltplan für PVBS – 4-Wege, 4-Positionen
Symmetrische Schieber
Teilenummer Betätigung
11105532
11105533
11105534
11105535
11105536
11109632
11109633
11109634
11109635
11109636
*
Alle Schieber können mit einem PVM mechanisch betätigt werden. Für weitere Informationen siehe PVM Manuelle
Betätigung auf Seite 70
PVE 5 [1,32] 5 [1,32] 5 [1,32] 5 [1,32]
PVE 10 [2,64] 10 [2,64] 10 [2,64] 10 [2,64]
PVE 25 [6,60] 25 [6,60] 25 [6,60] 25 [6,60]
PVE 40 [10,57] 40 [10,57] 40 [10,57] 40 [10,57]
PVE 65 [17,17] 65 [17,17] 65 [17,17] 65 [17,17]
PVH/PVHC 5 [1,32] 5 [1,32] 5 [1,32] 5 [1,32]
PVH/PVHC 10 [2,64] 10 [2,64] 10 [2,64] 10 [2,64]
PVH/PVHC 25 [6,60] 25 [6,60] 25 [6,60] 25 [6,60]
PVH/PVHC 40 [10,57] 40 [10,57] 40 [10,57] 40 [10,57]
PVH/PVHC 65 [17,17] 65 [17,17] 65 [17,17] 65 [17,17]
*
Förderstrom – l/min [US gal/min]
A → T P → A P → B B → T
Asymmetrische Schieber
Teilenummer Betätigung
11109642
11109643
11156296
11109644
11109645
11156298
11109646
11146752
11146753
11145754
11146755
PVE 5 [1,32] 5 [1,32] 2,5 [0,66] 2,5 [0,66]
PVE 10 [2,64] 10 [2,64] 5 [1,32] 5 [1,32]
PVE 15 [3,96] 15 [3,96] 25 [6,60] 25 [6,60]
PVE 25 [6,60] 25 [6,60] 10 [2,64] 10 [2,64]
PVE 25 [6,60] 25 [6,60] 15 [3,96] 15 [3,96]
PVE 25 [6,60] 25 [6,60] 40 [10,57] 40 [10,57]
PVE 40 [10,57] 40 [10,57] 15 [3,96] 15 [3,96]
PVH/PVHC 5 [1,32] 5 [1,32] 2,5 [0,66] 2,5 [0,66]
PVH/PVHC 10 [2,64] 10 [2,64] 5 [1,32] 5 [1,32]
PVH/PVHC 25 [6,60] 25 [6,60] 10 [2,64] 10 [2,64]
PVH/PVHC 25 [6,60] 25 [6,60] 15 [3,96] 15 [3,96]
*
Förderstrom – l/min [US gal/min]
A → T P → A P → B B → T
66 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS Hauptschieber – Teilenummern
Asymmetrische Schieber (Fortsetzung)
Teilenummer Betätigung
11146756
11146757
*
Alle Schieber können mit einem PVM mechanisch betätigt werden. Für weitere Informationen siehe PVM Manuelle
Betätigung auf Seite 70
Durchflussregelschieber – Offene Neutralstellung gedrosselt
Schaltplan für PVBS – 4-Wege, 3-Positionen
Schaltplan für PVBS – 4-Wege, 4-Positionen
PVH/PVHC 40 [10,57] 40 [10,57] 15 [3,96] 15 [3,96]
PVH/PVHC 40 [10,57] 40 [10,57] 25 [6,60] 25 [6,60]
*
Förderstrom – l/min [US gal/min]
A → T P → A P → B B → T
Teilenummer Betätigung
11105537
11105538
11105539
11105540
11105541
11109637
11109638
11109639
11109640
11109641
*
Alle Schieber können mit einem PVM mechanisch betätigt werden. Für weitere Informationen siehe PVM Manuelle
PVE 5 [1,32] 5 [1,32] 5 [1,32] 5 [1,32]
PVE 10 [2,64] 10 [2,64] 10 [2,64] 10 [2,64]
PVE 25 [6,60] 25 [6,60] 25 [6,60] 25 [6,60]
PVE 40 [10,57] 40 [10,57] 40 [10,57] 40 [10,57]
PVE 65 [17,17] 65 [17,17] 65 [17,17] 65 [17,17]
PVH/PVHC 5 [1,32] 5 [1,32] 5 [1,32] 5 [1,32]
PVH/PVHC 10 [2,64] 10 [2,64] 10 [2,64] 10 [2,64]
PVH/PVHC 25 [6,60] 25 [6,60] 25 [6,60] 25 [6,60]
PVH/PVHC 40 [10,57] 40 [10,57] 40 [10,57] 40 [10,57]
PVH/PVHC 65 [17,17] 65 [17,17] 65 [17,17] 65 [17,17]
*
Förderstrom – l/min [US gal/min]
A → T P → A P → B B → T
Betätigung auf Seite 70
Asymmetrische Schieber
Teilenummer Betätigung
11160953
11159472
11156160
11156158
11160957
PVE 5 [1,32] 5 [1,32] 2,5 [0,66] 2,5 [0,66]
PVE 5 [1,32] 5 [1,32] 5 [1,32] 5 [1,32]
PVE 15 [3,96] 15 [3,96] 25 [6,60] 25 [6,60]
PVE 25 [6,60] 25 [6,60] 40 [10,57] 40 [10,57]
PVE 40 [10,57] 40 [10,57] 25 [6,60] 25 [6,60]
*
Förderstrom – l/min [US gal/min]
A → T P → A P → B B → T
©
Danfoss | Dezember 2018 BC00000211de-000901 | 67
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS Hauptschieber – Teilenummern
Asymmetrische Schieber (Fortsetzung)
Teilenummer Betätigung
11156155
11189195
*
Alle Schieber können mit einem PVM mechanisch betätigt werden. Für weitere Informationen siehe PVM Manuelle
Betätigung auf Seite 70
*
PVE 40 [10,57] 40 [10,57] 65 [17,17] 65 [17,17]
PVH/PVHC 15 [3,96] 15 [3,96] 25 [6,60] 25 [6,60]
Förderstrom – l/min [US gal/min]
A → T P → A P → B B → T
68 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVBS Hauptschieber – Teilenummern
Durchflussregelschieber – Offen/geschlossene Neutralstellung
Schaltplan für PVBS – 4-Wege, 3-Positionen
Schaltplan für PVBS – 4-Wege, 4-Positionen
Asymmetrische Schieber
Teilenummer Betätigung*
11179510
*
Alle Schieber können mit einem PVM mechanisch betätigt werden. Für weitere Informationen siehe PVM Manuelle
Betätigung auf Seite 70
PVE 15 [3,96] 15 [3,96] 5 [1,32] 15 [3,96]
*
Förderstrom – l/min [US gal/min]
A → T P → A P → B B → T
©
Danfoss | Dezember 2018 BC00000211de-000901 | 69
183.8 [7.24]
85 [3.35]
60 [2.36]
13 [0.51]
45.6 [1.80]
51.7 [2.04]
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVG 16 Sie kann mechanisch, hydraulisch, elektromechanisch und elektrisch erfolgen.
PVG 16 Übersicht Betätigungen:
PVM Manuelle Betätigung auf Seite 70
•
PVMD Abdeckung auf Seite 71
‒
PVH Hydraulische Betätigung auf Seite 72
•
PVHC Elektrohydraulische Betätigung auf Seite 74
•
PVE Elektrohydraulische Betätigung auf Seite 76
•
PVEO auf Seite 78
‒
PVEA Serie 6 Aktuator für proportionale Regelung auf Seite 81
‒
PVM Manuelle Betätigung
Die manuelle Betätigung PVM wird bei allen Arbeitssektionen eingesetzt, bei denen der Bediener die
Möglichkeit hat, den Schieber von Hand zu betätigen.
Die PVM-Ausführungen basieren auf einer allgemeinen Plattform mit einer Auswahl zusätzlicher
Funktionen, durch die sich das PVM an die Anforderungen jedes Hydrauliksystems anpassen lässt:
•
Manuelle Betätigung oder Umgehung einer Funktion (PVM)
•
Federzentrierte Abdeckung ohne manuelle Umgehung (PVML)
Optional mit Hebelsockel
‒
Optional mit Hebelsockel und Hebel
‒
Optionale Förderstrom-Einstellschrauben
‒
Die Einstellschrauben begrenzen den Schieberweg und dadurch den maximal erreichbaren Förderstrom.
PVM-Abdeckung PVM-Abmessungen
Stellhebeldaten
Standard-Regelbereich Schwenkwinkel Handhebel inkl. Schwimmstellung
±13,9° 22,3°
70 | © Danfoss | Dezember 2018 BC00000211de-000901
86 [3.39]
39 [1.54]
14 [0.55]
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVM-Drehmomentdaten
Schieberstellung
Aus Neutralstellung
Max. Schieberweg
Teilenummern für PVM Manuelle Betätigung
Teilenummer Schwimmstellung Einstellschrauben Hebelsockel und
11107332
11107333
11107335
11107505
11107506
11107507
PVM + PVMD
PVM + PVE
2,2 ±0,2 N•m
[19,5 ±1,8 lb•in]
2,8 ±0,2 N•m
[24,8 ±1,8 lb•in]
— Ja Ja
— — Ja
Ja — Ja
— — —
Ja — —
— Ja —
PVM + PVH
2,7 ±0,2 N•m
[23,9 ±1,8 lb•in]
7,1 ±0,2 N•m
[62,8 ±1,8 lb•in]
Gewicht
Hebel
0,22 kg
[0,49 lb]
PVMD Abdeckung
Die PVMD-Abdeckung wird verwendet, wenn die Arbeitssektion rein mechanisch betätigt wird.
PVMD Abdeckung Abmessungen in mm ["]
Teilenummer und Gewicht für PVMD Abdeckung
Teilenummer 11105518
Gewicht 1,5 kg [3,3 lb]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 71
86 [3.39]
27 [1.06]29 [1.14]
39 [1.55]
28 [1.1]
19.5 [0.77]
B
P
5
10
15
20
25
30
35
40
45
50
55
60
65
[l/min]
[US gal/min]
0
1
2
3
4
5
6
7
0
0.04
0.08
0.12
0.16
0.20
0.24
0.28
70
75
80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
P
mm
5
4
3
in
mm
in
PVM
0.39
0.35
0.31
0.28
0.24
0.20
2
0.16
1
0
0.120.080.04
0
PVH
bar
AA
B
C
D
A
5791113
15
131197
5
15
73
218
73
218
psi
psi
bar
189
160
131
102
102 131
160 189
1
1
6
6
Spool types:
AA = 5/min
A = 10 l/min
B = 15 l/min
C = 25 l/min
D = 40 l/min
1 = First PVB after PVP
6 = Sixth PVB after PVP
17
19
276
247
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVH Hydraulische Betätigung
Die hydraulische Betätigung (PVH) wird in Arbeitssektionen eingesetzt, in denen der Bediener die
Möglichkeit haben möchte, über einen hydraulischen Joystick auf den Hauptschieber einzuwirken. Das
Schieberfederpaket muss für diese Betätigungsmethode geeignet sein.
PVH-Abdeckung Abmessungen PVH 16-Abdeckung
Der hydraulische Fernsteuerungshebel sollte direkt mit dem Tank verbunden sein.
Flüssigkeitsstrom in Abhängigkeit von der Schieberstellung
72 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
Technische Daten
Steuerdruckbereich der Schieberfeder
Max. Steueröldruck
Max. Druck an T-Anschluss
Teilenummern für hydraulische Betätigung PVH
Teilenummer Material Anschluss Gewicht
11108380
11108381 9/16"-18 UNF
Aluminium
5-15 bar [73-218 psi]
30 bar [435 psi]
10 bar [145 psi]
G1/4" BSP
0,13 kg
[0,29 lb]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 73
92 [3.62]
39 [1.55]
100.5 [3.96]
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVHC Elektrohydraulische Betätigung
Das PVHC ist ein elektrisches Aktivierungsmodul für die Hauptschieberregelung. Die PVHC-Regelung
erfolgt über doppelte, pulsweitenmodulierte (PWM) Steuersignale mit Hochstromspeisung bei 100 Hz bis
400 Hz. Die Schieberposition ändert sich, wenn sich die Bedingungen ändern (z. B. durch
Temperaturveränderung).
Einlass mit hydraulischem Pilotdruck ist erforderlich.
PVHC Elektrohydraulische Betätigung PVHC-Abmessungen
Gewicht: 0,9 kg [1,98 lb]
Schaltplan PVHC
Für eine optimale Anwendungsleistung ist eine Ditherfrequenz mit einer bestimmten Amplitude
erforderlich.
74 | © Danfoss | Dezember 2018 BC00000211de-000901
AP
1
2
3
4
5
6
7
8
9
10
0
0
200
100
400
200
600
300
800
400
1000
500
BP
800
400
600
300
400
200
200
100
1000
500
[Current in mA][Current in mA]
@12V
@24V
@12V
@24V
1600
800
1400
700
1200
600
1200
600
1600
800
1400
700
Spool stroke, mm
PVHC characteristics – Spool stroke vs current
Ideal curve
Hysteresis
P109250
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
Kennlinien PVHC – Schieberweg und Stromstärke
Die Hysterese wird durch die Viskosität, Reibung, Förderstromkräfte, Dither- und Modulationsfrequenz
beeinflusst.
Technische Daten
Versorgungsspannung U
DC
Eingangsstrom 0-1500 mA 0-750 mA
Widerstand 4,75 Ω ±5 % 20,8 Ω ±5 %
Reaktionszeit 150 bis 200 ms
PWM-Frequenz 100 bis 400 Hz
Steuerdruckbereich der
Schieberfeder
Steueröldruckbereich 20-25 bar [290-362 psi]
Umgebungstemperaturbereich -30 °C bis 80 °C [-22 °F bis 176 °F]
Temperaturbereich -20 °C bis 80 °C [-4 °F bis 176 °F]
Reinheitsgrad der Flüssigkeit 23/19/16 (gemäß ISO 4406)
12 V
DC
5-15 bar [73-218 psi]
24 V
DC
Teilenummern für PVHC-Aktuatoren
Teilenummer Spannungsversorgung Steckertyp Schutzklasse
11126941 12V
11127535 24V
©
Danfoss | Dezember 2018 BC00000211de-000901 | 75
2 x 2 DEUTSCH IP 67
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVE Elektrohydraulische Betätigung
Die analoge PVE Serie 6 basiert auf einem elektrohydraulischen Aktuator. Die werden verwendet, um eine
einzelne Arbeitssektion einer PVG-Proportionalventilgruppe zu regeln. Das PVE-Aktuatorenprogramm für
PVG 16 umfasst Ausführungen mit unterschiedlichen Leistungsniveaus und Eigenschaften.
Die Aktivierung positioniert den Hauptschieber einer PVG-Arbeitssektion, um entweder den Förderstrom
oder den Druck des zu- oder rückgeführten Öls zu regeln. Das Steuersignal zur Aktivierung ist ein
analoges Spannungssignal, damit der Benutzer die Arbeitssektion aus der Ferne über einen Joystick,
einen Controller oder Ähnliches steuern kann.
Die elektrohydraulische Magnetventilbrücke der Aktivierung ist in verschiedenen Designs erhältlich, bei
denen je nach Leistungsanforderung unterschiedliche Steuerungsprinzipien zum Einsatz kommen. Die
Aktivierung positioniert den Hauptschieber, indem der Pilotöldruck auf beide Seiten verteilt wird. Dabei
wird eine Seite durch das Pilotöl unter Druck gesetzt, während die entgegengesetzte Seite mit dem Tank
verbunden wird und umgekehrt. Alle proportionalen Aktivierungen verfügen über einen geschlossenen
Regelkreis zur Positionierung des Schiebers sowie für eine kontinuierliche Fehlerüberwachung.
Das PVE-Aktuatorenprogramm der analogen Serie 6 für PVG 16 unterscheidet zwei grundsätzliche
Hydraulikprinzipien (PVEO und PVEA).
Die unterschiedlichen Hydraulikprinzipien bestimmen durch verschiedene Magnetventilsteuerungen, ob
die Aktivierung den Schieber proportional über einen Sollwert oder EIN/AUS über ein Spannungssignal
steuert. Die Eigenschaften der Spannungskontrolle für die PVE-Aktuatoren werden in der Abbildung
unten links gezeigt.
Schnittzeichnung PVG 16 mit PVEO
76 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
Schnittzeichnung PVG 16 mit PVEA
PVE Serie 6 – Übersicht
Spannungsgesteuerte EIN/AUS-Aktivierung für nicht
proportionale Funktionen
PVEO Serie 6
Weitere Informationen finden Sie unter PVEO auf Seite 78.
Proportionale Schieberregelung für
Arbeitsfunktionen
PVEA Serie 6
©
Danfoss | Dezember 2018 BC00000211de-000901 | 77
21
0
Pp
LVDT
LED Circuit /
Microcontroller
Power
Supply
PVEO-DI
A
B
DI_B
DI_A
LED
Udc
Ramp Ramp
SV1 SV2
P109126
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVEO
Die PVEO-Aktivierung ist eine nicht proportionale Aktivierung für die Schwarz-Weiß-Aktivierung ohne
Rückführung, die vor allem für die Steuerung von einfachen Schwarz-Weiß-Arbeitsfunktionen verwendet
wird, bei denen keine proportionale Geschwindigkeits- oder Ölflusskontrolle erforderlich ist.
PVEO Serie 6
•
Neutralstellung oder maximaler Schieberweg je nach Steuersignal
•
12 VDC oder 24 VDC Versorgungsspannung
•
DEUTSCH Stecker
•
Standard PVE-Pilotöldruck von 13,5 bar [196 psi]
•
LED zeigt nur Spannung EIN oder Spannung AUS an
•
CAN-Schnittstelle (-CI)
•
Funktion für Rampe (-R) oder Richtungserkennung (-DI)
Funktionsprinzip
PVEO-DI Funktionsbeschreibung
Die Standardfunktion des PVEO/PVEO-HP umfasst den einfachsten Schaltungsaufbau des PVEAktivierungsprogramms mit einer fixen 12 VDC oder 24 VDC Versorgungs- und Signalspannung. Ein
einfacher LED-Schaltkreis regelt die LED für die EIN/AUS-Zustandsanzeige.
Das Aktivieren des Magnetventils SV1 und das gleichzeitige Deaktivieren des SV2 sorgen dafür, dass sich
der Hauptschieber nach rechts bewegt und umgekehrt. Werden beide Magnetventile SV1 und SV2
gleichzeitig aktiviert oder deaktiviert, bleibt der Hauptschieber in seiner Neutralstellung.
78 | © Danfoss | Dezember 2018 BC00000211de-000901
24 [0.94]
92 [3.62]
78.5 [3.09]
39 [1.54]
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
Schaltplan PVEO Serie 6
PVEO Serie 6 – Abmessungen
Gewicht: 0,7 kg [1,54 lb]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 79
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVEO Technische Daten
Reglerspezifikationen
Beschreibung Typ 12 VDC ±10 % 24 VDC ±10 %
Versorgungsspannung (UDC) Bereich 11 bis 15 V
Stromverbrauch Normal 320 mA 160 mA
Pilotdruck
Minimum Nennwert Maximum
10,0 bar [145 psi] 13,5 bar [196 psi] 15,0 bar [218 psi]
Flüssigkeitsverbrauch
Neutralstellung/verriegelte Position Betrieb
0,4 l/min [0,11 US gal/min] 0,6 l/min [0,16 US gal/min]
DC
Max. Welligkeit 5% 5%
12 bis 30 V
DC
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Viskosität
Reinheitsgrad der
Flüssigkeit
Lagertemperatur
Betriebstemperatur
4 mm2/s [39 SUS]
12 bis 75 mm2/s
[65 bis 347 SUS]
18/16/13 (gemäß ISO 4406)
Umgebung: -50 bis 90 °C [-58 °F bis 194 °F]
Umgebung: -30 bis 60 °C [-22 °F bis 140 °F]
460 mm2/s [2128 SUS]
LED-Merkmale
Farbe LED-Merkmale Beschreibung
Konstant grün Versorgung EIN
Teilenummern für PVEO und PVEO-CI
Teilenummer Typ Stecker Schutzklasse Spannung Schnittstelle
11106793
11106794
11124002
11149443
PVEO 1 x 4 DEUTSCH IP 65 12 V
PVEO 1 x 4 DEUTSCH IP 65 24 V
PVEO-CI 1 x 4 DEUTSCH IP 67 — J1939/ISObus
PVEO-CI 1 x 4 DEUTSCH IP 67 — CANopen
DC
DC
—
—
80 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVEA Serie 6 Aktuator für proportionale Regelung
Der PVEA Aktuator ist ein proportionaler Aktuator im geschlossenen Regelkreis, der vor allem für die
Steuerung von Arbeitsfunktionen mit mittleren Leistungsanforderungen verwendet wird.
PVEA Serie 6
Die PVEA-Funktion umfasst einen Schaltungsaufbau im geschlossenen Regelkreis (Closed-Loop Logic).
Ein integrierter Istwertgeber misst die Schieberbewegung im Verhältnis zum Eingangssignal. Der PVEA
bietet Eigenschaften wie eine passive Fehlerüberwachung, eine LED-Fehleranzeige, einen
Fehlerausgangsanschluss und einen Energiesparmodus.
PVEA-Funktion
Der Energiesparmodus wird aktiviert, wenn das Befehlssignal zum PVEA unter 15 % der
Versorgungsspannung fällt. Im Energiesparmodus wird die Versorgung der Magnetventile abgeschaltet.
Der Energiesparmodus wird durch eine grün blinkende LED (1 Hz) angezeigt.
Alle Ausführungen sind mit den folgenden Eigenschaften erhältlich:
•
Neutralstellung oder maximaler Schieberweg je nach Steuersignal
•
11 V bis 32 VDC Versorgungsspannung
•
DEUTSCH Stecker
•
Standard PVE-Pilotöldruck von 13,5 bar [196 psi]
•
LED-Anzeige des Fehlerzustandes und passive Fehlerüberwachung
•
Schwimmstellung (-F) und CAN-Schnittstelle (-CI)
©
Danfoss | Dezember 2018 BC00000211de-000901 | 81
24 [0.94]
92 [3.62]
78.5 [3.09]
39 [1.54]
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
Schaltplan PVEA (-F) Serie 6
Abmessungen PVEA (-F) Serie 6
Gewicht: 0,7 kg [1,54 lb]
PVEA Technische Daten
Technische Spezifikationen und Teilenummern für Aktuatoren PVEA/PVEA-CI/PVEA-F.
Reglerspezifikation
Beschreibung Typ Wert
Versorgungsspannung (UDC) Nennwert/Bereich 11 VDC bis 32 V
Max. Welligkeit 15 bar [218 psi]
Signalspannung (US) Neutral 0,5 U
Q: P -> A 0,25 U
Q: P -> B 0,75 U
Stromverbrauch bei 12 V
bei 24 V
DC
DC
DC
DC
DC
320 mA
170 mA
Eingangsimpedanz Nennwert 12 kΩ
Elektrische Kapazität am Eingang Nennwert 100 µF
Technische Daten
Pilotdruck Nennwert 13,5 bar [196 psi]
Minimum 10,0 bar [145 psi]
Maximum 15,0 bar [218 psi]
DC
82 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
Technische Daten (Fortsetzung)
Flüssigkeitsverbrauch Neutral 0,04 l/min [0,01 US gal/min]
Flüssigkeitstemperatur Lagertemperaturbereich -50 °C bis +90 °C [-58 °F bis +194 °F]
Viskosität Einsatzbereich 12 mm bis 75 mm2/s [65 SUS bis 347 SUS]
Reinheitsgrad der Flüssigkeit Minimum 18/16/13 (gemäß ISO 4406)
LED-Merkmale
Farbe LED-Merkmale Beschreibung
Konstant grün Kein Fehler – Aktiviert
Grün blinkend bei 1,5 Hz Neutralstellung –
Konstant rot Interner Fehler
Rot blinkend bei 1,5 Hz Externer Fehler oder Fehler in der
Sperrstellung 0,04 l/min [0,01 US gal/min]
Betrieb 0,6 l/min [0,16 US gal/min]
Betriebstemperaturbereich -40 °C bis +90 °C [-40 °F bis +194 °F]
Minimum 4 mm2/s [39 SUS]
Maximum 460 mm2/s [2128 SUS]
Energiesparfunktion
Schwimmstellung
Teilenummern für PVEA/PVEA-F/PVEA-CI
Teilenummer Typ Stecker Schutzklasse Schnittstelle Funktionsbeschr
11103692
11106795
11121945
11149437
PVEA 1 x 4 DEUTSCH IP 67 — Standard
PVEA-F 1 x 4 DEUTSCH IP 67 — Schwimmstellung
PVEA-CI 1 x 4 DEUTSCH IP 67 J1939/ISObus Standard
PVEA-CI 1 x 4 DEUTSCH IP 67 CANopen Standard
eibung
B-Anschluss
©
Danfoss | Dezember 2018 BC00000211de-000901 | 83
2 3
41
2 3
41
23
4 1
1
2
3 4
5
6
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Betätigung
PVG 16 Steckerausführungen
PVG 16 Steckerausführungen für PVEO, PVEA, PVEO-CI, PVEA-CI, PVEA-F mit Informationen über PinLayout.
Pin-Stecker
1 x 4 DEUTSCH 2 x 4 DEUTSCH 1 x 6 DEUTSCH
Pin-Layout für PVEO, PVEA, PVEO-CI, PVEA-CI
PVE-Typ Stecker Pin 1 Pin 2 Pin 3 Pin 4
PVEO 1 x 4 DEUTSCH NC2 Vneg Vneg NC4
PVEA 1 x 4 DEUTSCH Vi SP Vneg Vbat
PVEO-CI, PVEA-CI 2 x 4 DEUTSCH CAN_H CAN_L Vbat Vneg
Pin-Layout für PVEA-F
Stecker Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6
1 x 6 DEUTSCH Vi NC Vf SP Vneg Vbat
84 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
Fehlerüberwachung und -reaktion
Alle proportionalen Aktivierungen für PVG 16 verfügen über:
Integrierte Fehlerüberwachung
•
Erkennung von Unregelmäßigkeiten des Schieberwegs
•
Erkennung interner Hardware-Fehler
•
Erkennung von Unregelmäßigkeiten des Anforderungssignals
•
Fehlerbehebung in Abhängigkeit von der Art der Fehlerüberwachung
•
Allgemein
‒
Speziell
‒
Das PVEA verfügt über eine passive Fehlerüberwachung.
Passive Fehlerüberwachung
In der passiven Fehlerüberwachung werden die Magnetventile nicht deaktiviert, sobald ein Fehler
erkannt wird. Sie funktionieren trotz der Erkennung eines Fehlers weiter. Der Fehler wird in der passiven
Fehlerüberwachung „nicht gespeichert‟, d. h., sobald er nicht länger registriert wird, arbeitet das System
wieder als wäre nie ein Fehler aufgetreten.
Im Rahmen einer passiven Fehlerüberwachung treten die folgenden Szenarien in Kraft, sobald ein Fehler
erkannt wird/auftritt:
Das LED-Anzeige wechselt von grün zu rot und der Fehler-Ausgangs-Pin schaltet auf „High“.
•
Die Magnetventile funktionieren mit der Einstellung zum Zeitpunkt der Fehlererkennung weiter
•
Es sei denn, der Fehler wird durch eine Versorgungsspannung (UDC) außerhalb des zulässigen
‒
Bereichs oder eine Öltemperatur über dem zulässigen Wert, die an der internen Leiterplatte
gemessen wurde, hervorgerufen. In diesen Fällen werden die Magnetventile deaktiviert.
Allgemeine Fehlerreaktion
Alle PVE Aktuatoren mit Fehlerüberwachung reagieren auf die folgenden Ereignisse:
Überwachung des Signaleingangs
Signalumformer/LVDTÜberwachung
Überwachung der
Schieberposition
Überwachung Schwimmstellung
Temperaturüberwachung
Die Spannung des Signaleingangs (US) wird kontinuierlich überwacht.
Der zulässige Bereich liegt zwischen 15 % und 85 % der
Versorgungsspannung (UDC).
Außerhalb dieses Bereichs schaltet das PVE in einen Fehlerzustand. Ein nicht
angeschlossener US-Pin (Schwimmstellung) wird als neutraler Sollwert
betrachtet.
Die internen LVDT-Leitungen werden überwacht. Wenn die Signale
unterbrochen oder kurzgeschlossen werden, schaltet das PVE in einen
Fehlerzustand.
Die aktuelle Position muss immer der vorgegebenen Position (US)
entsprechen.
Befindet sich der Schieber außerhalb der vorgegebenen Schieberposition,
schaltet das PVE in einen Fehlerzustand.
Eine näher an der Neutralstellung und in derselben Richtung stehende
Schieberposition verursacht keinen Fehlerzustand – die Situation gilt als
„unter Kontrolle‟.
Die Schwimmstellung muss innerhalb einer vorgegebenen Zeit erreicht und
verlassen werden.
Eine zu hohe Verzögerung beim 1x6 Pin in Schwimmstellung des PVE
verursacht einen Fehlerzustand – dies gilt nur für die Aktivierungen mit 1x6
Pin PVEH-F.
Wenn die Temperatur zu hoch ist, leuchtet die rote LED-Anzeige des PVE
kontinuierlich auf und die Magnetventile werden deaktiviert.
©
Danfoss | Dezember 2018 BC00000211de-000901 | 85
Technische Informationen
Proportionalventilgruppe PVG 16
Fehlerüberwachung und -reaktion
Übersicht Fehlerreaktionen
Beschreibung Überwachung LED Magnetventile Fehler-
Schieber nicht auf Sollwert Passiv — „High“ 250
Erreichen der Schwimmstellung
nicht möglich
UDC > max. Passiv Deaktiviert — 250
UDC < min. Passiv ——————— Deaktiviert — 250
US außerhalb des Bereichs Passiv — „High“ 250
LVDT-Fehler Passiv — „High“ 250
TLVDT > TMax Passiv Deaktiviert „High“ 250
Passiv — „High“ 250
Ausgangs-Pin
Reaktionszeit
(ms)
86 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVS Endplatten
Durch das Platzieren der PVG 16 PVS-Endplatten an das Ende wird die zwischen ihnen liegende
Ventilblocksektion abgeschlossen. Darüber hinaus wird durch die Endplatte eine Load-Sense-Entlastung
(LS) auf den Tankdruck sichergestellt, wenn das Ventil nicht betätigt wird.
Die Ausführungen der PVS-Endplatte bieten eine Auswahl zusätzlicher Funktionen, durch die sich das
PVS an die Anforderungen jedes Hydrauliksystems anpassen lässt.
Die allgemeine Plattform für die PVS-Endplatten umfasst die folgenden Hauptausführungen:
PVS/PVSI – Aluminium oder Stahlguss
•
PVS/PVSI mit LX-Anschluss – Aluminium oder Stahlguss
•
PVSI mit P-, T-, LX- und M-Anschluss – Stahlguss
•
PVST mit T-Anschluss – Stahl
•
PVS/PVSI PVS/PVSI mit LX-Anschluss
PVSI mit P-, T-, LX- und M-Anschluss PVST mit T-Anschluss
Weitere Informationen zu den PVS-Endplatten finden Sie unter:
PVS/PVSI auf Seite 88
PVS/PVSI mit LX-Anschluss auf Seite 89
PVSI mit P-, T-, LX- und M-Anschluss auf Seite 91
PVST mit T-Anschluss auf Seite 92
©
Danfoss | Dezember 2018 BC00000211de-000901 | 87
109.4 [4.31]
111 [4.37]
95 [3.74]
23 [0.91]
Technische Informationen
Proportionalventilgruppe PVG 16
PVS Endplatten
PVS/PVSI
PVS/PVSI sind entweder aus Aluminium oder Stahlguss gefertigt und fungieren jeweils als Endplatten.
Die PVSI-Endplatten bieten Folgendes:
•
Integriertes LS-Entlastungsventil zum Tank
•
Optionale integrierte Thermoöffnung
•
Optionale Version ohne Abdichtungen
PVS/PVSI PVS/PVSI – Abmessungen
Gewicht: 0,47 kg [1,05 lb]
Schaltplan PVS/PVSI
Siehe Teilenummerntabelle für weitere Angaben zur max. Druckkapazität
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nenndurchfluss
380 bar [5510 psi] 420 bar [6090 psi] 65 l/min [17 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Teilenummern für PVS-Endplatten
Teilenummer Maximaler Druck Material Gewicht (kg)
157B2000
157B2020
157B2004
157B2014
300 bar [4351 psi] Aluminium 0,475 [1,05] Ja M8
300 bar [4351 psi] Aluminium 0,475 [1,05] Ja 5/16-18 UNC
350 bar [5076 psi] Stahlguss 1,745 [3,85] Ja 5/16-18 UNC
350 bar [5076 psi] Stahlguss 1,745 [3,85] Ja M8
[lb]
Dichtungen Montage
88 | © Danfoss | Dezember 2018 BC00000211de-000901
109.4 [4.31]
38.4 [1.51]
110 [4.33]
95 [3.74]
23 [0.9]
11.5 [0.45]
LX
G1/8
Lx
Technische Informationen
Proportionalventilgruppe PVG 16
PVS Endplatten
PVS/PVSI mit LX-Anschluss
Die PVG 16 PVS-Endplatten werden an das Ende der Ventilblocksektion platziert. Darüber hinaus wird
durch die Endplatte eine Load-Sense-Entlastung (LS) auf den Tankdruck sichergestellt, wenn das Ventil
nicht betätigt wird. Über den LX-Anschluss lassen sich weitere externe Ventile an das LS-Wechselnetz
anschließen.
Die Endplatten vom Typ PVS sind aus Aluminium, die Endplatten vom Typ PVSI sind aus Stahlguss, um
einem höheren Druck widerstehen zu können.
PVS/PVSI mit LX-Anschluss bieten Folgendes:
•
Integriertes LS-Entlastungsventil zum Tank
•
LX-Anschluss mit Gewinde für den Anschluss eines weiteren Ventils an das LS-Netz
PVS/PVSI mit LX-Anschluss Abmessungen PVS/PVSI mit LX-Anschluss
Schaltplan PVS/PVSI mit LX-Anschluss
Siehe Teilenummerntabelle für weitere Angaben zur max. Druckkapazität
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nenndurchfluss
380 bar [5510 psi] 420 bar [6090 psi] 65 l/min [17 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
©
Danfoss | Dezember 2018 BC00000211de-000901 | 89
Technische Informationen
Proportionalventilgruppe PVG 16
PVS Endplatten
Teilenummern für PVS/PVSI mit LX-Anschluss
Teilenummer Max. Druck Material Gewicht (kg) [lb] LX-Anschluss Montage
157B2005
157B2015
157B2910
157B2011
157B2021
350 bar [5076 psi] Stahlguss 1,695 [3,74]
300 bar [4351 psi] Aluminium 0,495 [1,09]
1/2-20 UNF 5/16-18 UNC
G1/4”
M12 x 1,5 ISO 6149
G1/8” M8
3/8-24 UNF 5/16-18 UNC
M8
90 | © Danfoss | Dezember 2018 BC00000211de-000901
77.4 [3.05]
11.5 [0.45]
70.8 [2.79]
35.2 [1.386]
35.3 [1.39]
30.5 [1.20]
20.4 [0.8]
109.4 [4.31]
40 [1.57]
112.7 [4.44]
95 [3.74]
23 [0.91]
T
Lx
M
P
Technische Informationen
Proportionalventilgruppe PVG 16
PVS Endplatten
PVSI mit P-, T-, LX- und M-Anschluss
Das PVSI ist aus Stahlguss und fungiert als Endplatte. Bei einem PVSI mit LX-Anschluss kann der LS-Druck
eines anderen Ventils, wenn nötig, zur Pumpe geleitet werden. Das PVSI mit den Anschlussverbindungen
P und T ermöglicht einen zusätzlichen Pumpenförderstrom zu einem PVG 16-Ventil.
Das PVSI mit P-, T-, LX- und M-Anschluss bietet Folgendes:
•
Integriertes LS-Entlastungsventil zum Tank
•
Gewindeanschlüsse für P-/T-/LS- und M-Messanschluss
PVSI mit P-, T-, LX- und M-Anschluss Abmessungen PVSI mit P-, T-, LX- und M-Anschluss
Schaltplan PVSI mit P-, T-, LX- und M-Anschluss
Siehe Teilenummerntabelle für weitere Angaben zur max. Druckkapazität
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nenndurchfluss
380 bar [5510 psi] 420 bar [6090 psi] 65 l/min [17 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Teilenummern für PVSI mit P-, T-, LX-, M-Anschluss
Teilenummer P-Anschluss T-Anschluss LX-Anschluss M-Anschluss Befestigungsfüße Gewicht
157B2920
©
Danfoss | Dezember 2018 BC00000211de-000901 | 91
G3/8 G1/2 G1/8 G1/4 M8 0,47 kg [1,05 lb]
77.4 [3.05]
110 [4.33]
110 [4.33]
95 [3.74]
16
[0.63]
32 [1.26]
T
Technische Informationen
Proportionalventilgruppe PVG 16
PVS Endplatten

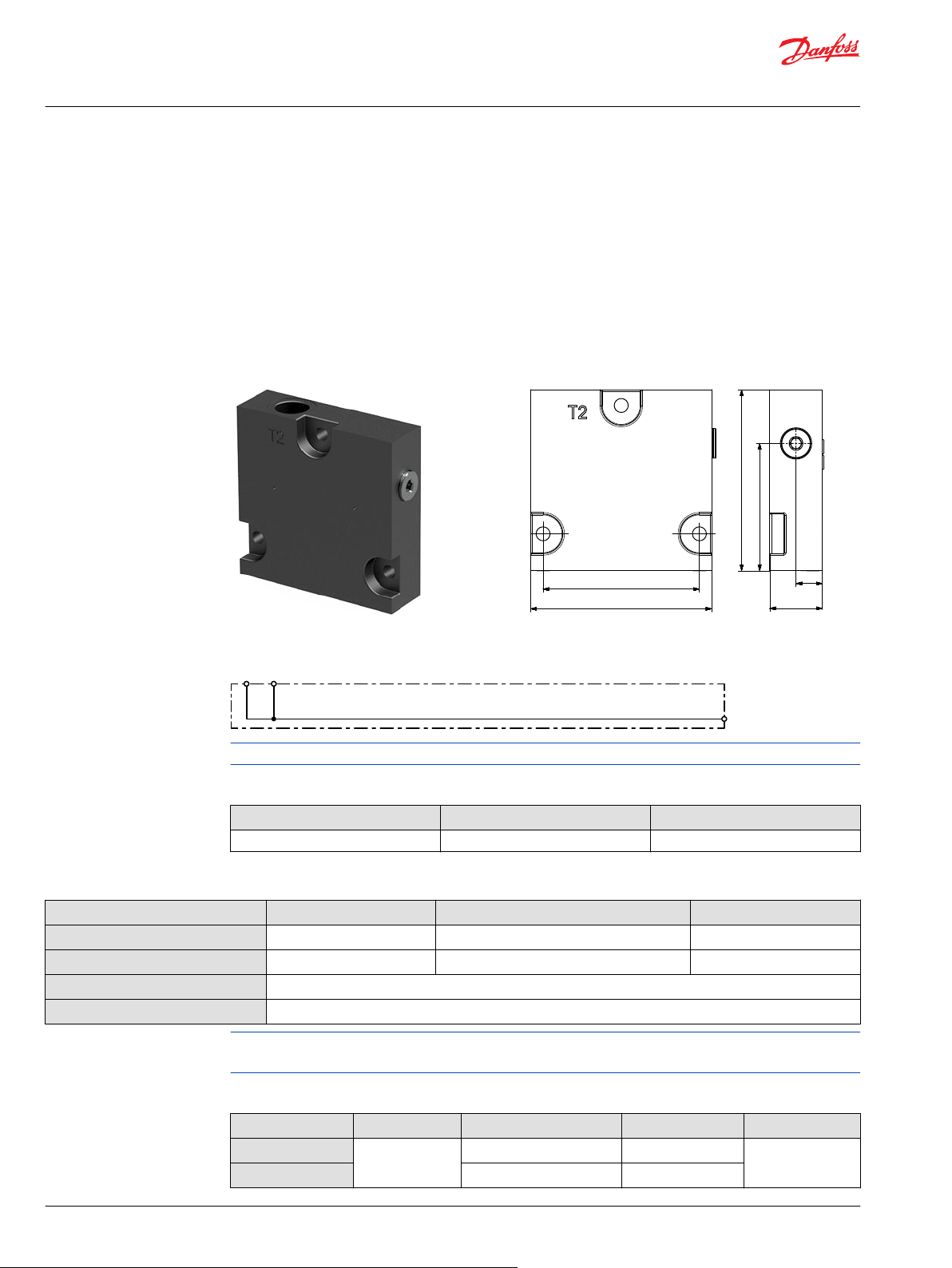

PVST mit T-Anschluss
Durch das Platzieren der PVST-Endplatten an das Ende wird die zwischen ihnen liegende
Ventilblocksektion abgeschlossen. Darüber hinaus wird durch die Endplatte eine Load-Sense-Entlastung
(LS) auf den Tankdruck sichergestellt, wenn das Ventil nicht betätigt wird.
Die PVST-Endplatten bieten Folgendes:
•
Integriertes LS-Entlastungsventil zum Tank
•
T-Anschluss mit Gewinde
•
Optionale integrierte Thermoöffnung
PVST mit T-Anschluss Abmessungen PVST mit T-Anschluss
Schaltplan PVST mit T-Anschluss
Siehe Teilenummerntabelle für weitere Angaben zur max. Druckkapazität
Technische Daten zum A/B-Anschluss
Max. kontinuierlicher Druck Max. Druck intermittierend Max. Nenndurchfluss
380 bar [5510 psi] 420 bar [6090 psi] 65 l/min [17 US gal/min]
Technische Daten
Parameter Minimum Empfohlener Bereich Maximum
Flüssigkeitstemperatur
Viskosität
Reinheitsgrad der Flüssigkeit
Betriebstemperatur
-30 °C [-22 °F] 30 °C bis 60 °C [86 °F bis 140 °F] 90 °C [194 °F]
4 mm2/s [39 SUS] 12 mm bis 75 mm2/s [65 SUS bis 347 SUS] 460 mm2/s [2128 SUS]
23/19/16 (gemäß ISO 4406)
Umgebung: -30 °C bis 60 °C [-22 °F bis 140 °F]
Bei einem PVST mit T-Anschluss kann die LS A/B-Armatur am Boden der PVG-Sektion neben dem PVST
nicht verwendet werden.
Teilenummern für PVST mit T-Anschluss
Teilenummer Material T-Anschluss Befestigungsfüße Gewicht
157B2500
157B2520
Stahl
G1/2 M8
7/8–14 5/16–18
0,47 kg [1,05 lb]
92 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVAS Stehbolzen
Das PVAS-Stehbolzenset für verschiedene PVG-Kombinationen besteht aus drei Zugstangen, sechs
Unterlegscheiben und sechs Muttern und O-Ringen. Handbuch und Referenztabellen geben Aufschluss
über das passende PVAS-Set.
Die Zugstangen werden über die gesamte Länge des PVG-Ventilblocks eingeführt. Die Muttern werden
auf der Pumpenseite und an der Endplatte angezogen.
Um das passende PVAS-Set für den jeweiligen PVG 16-Ventilblock zu finden, muss in der Tabelle PVG 16
Module Gesamtlänge und Gewicht auf Seite 94 die entsprechende Länge gefunden werden. Dann kann
mit Tabelle PVAS Teilenummern auf Seite 94 die passende Teilenummer ermittelt werden.
Die passenden Stehbolzen für eine PVG 32/16-Kombination lassen sich in PVG 32/16 Kombinationen auf
Seite 95 finden.
Die Stehbolzen-Montagesätze für PVG 128/256/16/32-Kombinationen bestehen aus zwei verschiedenen
Sets. Siehe PVG 256/128/32/16 Kombinationen auf Seite 96, um das passende Set für die jeweilige
Kombination zu finden.
Für Kombinationen mit PVG 100 und PVG 120 sind spezielle PVAS-Sets erforderlich. Diese sind nicht in
der PVAS-Tabelle enthalten.
©
Danfoss | Dezember 2018 BC00000211de-000901 | 93
Technische Informationen
Proportionalventilgruppe PVG 16
PVAS Stehbolzen
PVAS Teilenummern
PVAS-Teilenummern auf Basis der berechneten Gesamtlänge aller PVG 16-Module.
PVAS Teilenummern
Länge, mm [in] Teilenummer Länge, mm [in] Teilenummer
20–48 [0,79–1,89] 11188219 361–372 [14,21–14,65] 11188205
49–60 [1,93–2,36] 11188218 373–384 [14,69–15,12] 157B8026
61–72 [2,40–2,83] 157B8000 385–396 [15,16–15,59] 11188204
73–84 [2,87–3,31] 11188217 397–408 [15,63–16,06] 157B8007
85–96 [3,35–3,78] 157B8031 409–420 [16,10–16,54] 11188203
97–108 [3,82–4,25] 11188216 421–432 [16,58–17,01] 157B8027
109–120 [4,29–4,72] 157B8001 433–444 [17,05–17,48] 11188202
121–132 [4,76–5,20] 11188215 445–456 [17,52–17,95] 157B8008
133–144 [5,24–5,67] 157B8021 457–468 [17,99–18,43] 11188201
145–156 [5,71–6,14] 11188214 469–480 [18,47–18,90] 157B8028
157–168 [6,18–6,61] 157B8002 481–492 [18,94–19,37] 11188200
169–180 [6,65–7,09] 11188213 493–504 [19,41–19,84] 157B8009
181–192 [7,13–7,56] 157B8022 505–516 [19,88–20,31] 11188199
193–204 [7,60–8,03] 11188212 517–528 [20,35–20,79] 157B8029
205–216 [8,07–8,50] 157B8003 529–540 [20,83–21,26] 11188198
217–228 [8,54–8,98] 11188211 541–552 [21,30–21,73] 157B8010
229–240 [9,02–9,45] 157B8023 553–564 [21,77–22,20] 11188197
241–252 [9,49–9,92] 11188210 565–576 [22,24–22,68] 157B8030
253–264 [9,96–10,39] 157B8004 577–588 [22,72–23,15] 11188196
265–276 [10,43–10,87] 11188209 589–600 [23,19–23,62] 157B8061
277–288 [10,91–11,34] 157B8024 601–612 [23,66–24,09] 11188195
289–300 [11,38–11,81] 11188208 613–624 [24,13–24,57] 157B8081
301–312 [11,85–12,28] 157B8005 625–636 [24,61–25,04] 11188194
313–324 [12,32–12,76] 11188207 637–648 [25,08–25,51] 157B8062
325–336 [12,80–13,23] 157B8025 649–660 [25,55–25,98] 11188189
337–348 [13,27–13,70] 11188206 661–672 [26,02–26,46] 157B8082
349–360 [13,74–14,17] 157B8006
PVG 16 Module Gesamtlänge und Gewicht
Tabelle mit der Gesamtlänge vom PVG 16. Diese ist von der Anzahl der PVB-Module abhängig.
Anzahl
PVB 16
mm [in]
Gewicht
*
kg [lb]
*
Das Gewicht gilt für ein PVG 16 mit einem PVE in jeder Arbeitssektion und ist nur ein Näherungswert.
1 2 3 4 5 6 7 8 9 10 11 12
Länge
111
151
191
[4,37]
7,2
[15,9]
[5,94]
10,9
[24]
[7,52]
14,6
[32,2]
231
[9,09]
18,3
[40,3]
271
[10,67]
22,0
[48,5]
311
[12,24]
25,7
[56,7]
351
[13,82]
29,4
[64,8]
391
[15,39]
33,1
[73]
431
[16,97]
36,8
[81,1]
471
[18,54]
40,5
[89,3]
511
[20,12]
44,2
[97,4]
551
[21,69]
47,9
[105,6]
94 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVAS Stehbolzen
PVG 32/16 Kombinationen
In der Tabelle für die Modulkombinationen mit PVB 32 und PVB 16 ist die Gesamtlänge von der Anzahl
der Ventilgruppen abhängig.
PVB 16
Module in mm [in] 1 2 3 4 5 6 7 8 9 10 11
PVB 32
1
2
3
4
5
6
7
8
9
10
11
159
[6,26]
207
[8,15]
255
[10,04]
303
[11,93]
351
[13,82]
399
[15,71]
447
[17,60]
495
[19,49]
543
[21,38]
591
[23,27]
639
[25,16]
199
[7,83]
247
[9,72]
295
[11,61]
343
[13,50]
391
[15,39]
439
[17,28]
487
[19,17]
535
[21,06]
583
[22,95]
631
[24,84]
- - - - - - - - - -
239
[9,41]
287
[11,30]
335
[13,19]
383
[15,08]
431
[16,97]
479
[18,86]
527
[20,75]
575
[22,64]
623
[24,53]
671
[26,42]
279
[10,98]
327
[12,87]
375
[14,76]
423
[16,65]
471
[18,54]
519
[20,43]
567
[22,32]
615
[24,21]
663
[26,10]
- - - - - - - -
319
[12,56]
367
[14,45]
415
[16,34]
463
[18,23]
511
[20,12]
559
[22,01]
607
[23,90]
655
[25,79]
- - - - - - -
359
[14,13]
407
[16,02]
455
[17,91]
503
[19,80]
551
[21,69]
599
[23,58]
647
[25,47]
- - - - - -
399
[15,71]
447
[17,60]
495
[19,49]
543
[21,38]
591
[23,27]
639
[25,16]
- - - - -
439
[17,28]
487
[19,17]
535
[21,06]
583
[22,95]
631
[24,84]
- - - -
479
[18,86]
527
[20,74]
575
[22,64]
623
[24,53]
671
[26,42]
519
[20,43]
567
[22,32]
615
[24,21]
663
[26,10]
- -
559
[22,01]
607
[23,90]
655
[25,79]
-
©
Danfoss | Dezember 2018 BC00000211de-000901 | 95
C
Technische Informationen
Proportionalventilgruppe PVG 16
PVAS Stehbolzen
PVG 256/128/32/16 Kombinationen
In der Tabelle für die Modulkombinationen mit PVB 256/128, 32/16 ist die Gesamtlänge von der Anzahl
der Ventilgruppen abhängig.
Die Stehbolzen-Montagesätze für PVG 128/256/32/16-Kombinationen bestehen aus zwei verschiedenen
Sets:
1. Beim PVAS-Set mit zwei Stehbolzen verwenden Sie die Tabelle 1 unten und die Teilenummer vor dem
Pluszeichen.
2. Beim PVAS-Set mit drei Stehbolzen verwenden Sie die Tabelle 1 unten und notieren die Länge in mm,
das ist die Zahl hinter dem Pluszeichen. Danach addieren Sie die Nummer aus Tabelle 2 unten hinzu.
Jetzt können Sie die entsprechende Teilenummer für die benötigten Stehbolzen in der Tabelle PVAS
Teilenummern auf Seite 94 ermitteln.
Für die in den PVAS-Sets enthaltenen O-Ringe wird keine zusätzliche Teilenummer benötigt.
ACHTUNG
Es sind keine Kombinationen über 672 mm möglich.
Beispiel
Für zwei PVB 256 und ein PVB 128 sowie ein PVB 32 und zwei PVB 16: PVAS 1 Teilenummer = 11187681
aus Tabelle 1.
PVAS 2 = 278 mm aus Tabelle 1 + 152 mm aus Tabelle 2 = 278 + 152 = 430 mm, was in der PVAS-Tabelle
157B8027 entspricht.
Tabelle 1: PVG 256/128 Kombinationen
PVB 256
Module (mm) 0 1 2 3 4 5 6 7
PVB 128
0 11187676+
1
2
3
4
5
6
7
8
9
40
11187320+
106
11187617+
172
11187655+
238
11187684+
304
11187658+
370
11187693+
436
11187705+
502
11187692+
568
11187710+
634
11187672+
126
11187677+
192
11187678+
258
11187679+
324
11187680+
390
11187699+
456
11187703+
522
11187694+
588
11187709+
654
11187673+
212
11187681+
278
11187682+
344
11187683+
410
11187696+
476
11187688+
542
11187704+
608
11187656+
298
11187658+
364
11187686+
430
11187705+
496
11187697+
562
11187710+
628
11187675+
384
11187685+
450
11187691+
516
11187694+
582
11187689+
648
11187696+
470
11187687+
536
11187704+
602
11187695+
668
11187697+
556
11187690+
622
11187698+
642
96 | © Danfoss | Dezember 2018 BC00000211de-000901
Technische Informationen
Proportionalventilgruppe PVG 16
PVAS Stehbolzen
Tabelle 2: PVG 32/16 Kombinationen
Module (mm) 0 1 2 3 4 5 6 7 8 9 10
PVB 32
PVB 16
0 - 64 104 144 184 224 264 304 344 384 424
1 72 112 152 192 232 272 312 352 392 432 -
2 120 160 200 240 280 320 360 400 440 - -
3 168 208 248 288 328 368 408 448 - - -
4 216 256 296 236 276 416 456 - - - -
5 264 304 344 384 424 464 - - - - -
6 312 352 392 432 472 - - - - - -
7 360 400 440 480 - - - - - - -
8 408 448 488 - - - - - - - -
9 456 496 - - - - - - - - -
10 504 - - - - - - - - - -
©
Danfoss | Dezember 2018 BC00000211de-000901 | 97
L1
91 [3.58]
71.5 [2.81]
38.5 [1.52]
18.5 [0.73]
261.5 [10.3]
78.5 [3.09]
110 [4.33]
303.8 [11.96]
22.5°
60 [2.36]
95 [3.74]
191.3 [7.53]
121.6 [4.79]
73.5 [2.89]
62.5 [2.46]
25 [0.98]
L2
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Abmessungen Kombi-Ventilblöcke
PVG 16 Abmessungen
Die Tabelle mit den Abmessungen für den PVB 16-Ventilblock ist eine Übersichtstabelle mit zugehöriger
Zeichnung.
Maße des PVB 16 (12 Abschnitte)
Anzahl PVB 16 1 2 3 4 5 6 7 8 9 10 11 12
L1 mm [in] 74 [2,91] 114
L2 mm [in] 140
[5,51]
[4,49]
189
[7,44]
154
[6,06]
213
[8,39]
194
[7,64]
262
[10,31]
234
[9,21]
311
[12,24]
274
[10,79]
336
[13,23]
314
[12,36]
385
[15,16]
354
[13,94]
434
[17,09]
394
[15,51]
458
[18,03]
434
[17,09]
507
[19,96]
474
[18,66]
551
[21,69]
514
[20,24]
576
[22,68]
98 | © Danfoss | Dezember 2018 BC00000211de-000901
L1
95 [3.74]
L2
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Abmessungen Kombi-Ventilblöcke
PVG 32/16 Abmessungen
Die Tabelle mit den Abmessungen für den Kombi-Ventilblock PVB 32 und PVB 16 ist eine
Übersichtstabelle mit zugehöriger Zeichnung.
Abmessungen Kombi-Ventilblock PVB 32/16 in mm [in]
Anzahl
PVB 32
(vertikal)
1 L1 122
2 L1 170
3 L1 218
4 L1 266
5 L1 314
6 L1 362
7 L1 410
8 L1 458
1 2 3 4 5 6 7 8 9 10 11
[4,80]
L2 189
[7,44]
[6,69]
L2 238
[9,37]
[8,58]
L2 287
[11,30]
[10,47]
L2 336
[13,23]
[12,36]
L2 385
[15,16]
[14,25]
L2 434
[17,09]
[16,14]
L2 483
[19,02]
[18,03]
L2 527
[20,75]
162
[6,38]
238
[9,37]
210
[8,27]
287
[11,30]
258
[10,16]
336
[13,23]
306
[12,05]
385
[15,16]
354
[13,94]
434
[17,09]
402
[15,83]
483
[19,02]
450
[17,72]
527
[20,75]
498
[19,61]
576
[22,68]
202
[7,95]
262
[10,31]
250
[9,84]
311
[12,24]
298
[11,73]
360
[14,17]
346
[13,62]
409
[16,10]
394
[15,51]
458
[18,03]
442
[17,40]
507
[19,96]
490
[19,29]
551
[21,69]
538
[21,18]
600
[23,62]
242
[9,53]
311
[12,24]
290
[11,42]
360
[14,17]
338
[13,31]
409
[16,10]
386
[15,20]
458
[18,03]
434
[17,09]
507
[19,96]
482
[18,98]
551
[21,69]
530
[20,87]
600
[23,62]
578
[22,76]
646
[25,43]
Anzahl PVB 16-Module
282
[11,10]
360
[14,17]
330
[12,99]
409
[16,10]
378
[14,88]
458
[18,03]
426
[16,77]
483
[19,02]
474
[18,66]
551
[21,69]
522
[20,55]
600
[23,62]
570
[22,44]
646
[25,43]
- - - - - - -
- - - - - - -
322
[12,68]
385
[15,16]
370
[14,57]
434
[17,09]
418
[16,46]
483
[19,02]
466
[18,35]
527
[20,75]
514
[20,24]
576
[22,68]
562
[22,13]
622
[24,49]
610
[24,02]
670
[26,38]
362
[14,25]
434
[17,09]
410
[16,14]
483
[19,02]
458
[18,03]
527
[20,75]
506
[19,92]
576
[22,68]
554
[21,81]
622
[24,49]
602
[23,70]
670
[26,38]
- - - - -
- - - - -
402
[15,83]
483
[19,02]
450
[17,72]
507
[19,96]
498
[19,61]
576
[22,68]
546
[21,50]
622
[24,49]
594
[23,39]
670
[26,38]
- - - -
- - - -
442
[17,40]
507
[19,96]
490
[19,29]
551
[21,69]
538
[21,18]
600
[23,62]
586
[23,07]
646
[25,43]
- - -
- - -
482
[18,98]
551
[21,69]
530
[20,87]
600
[23,62]
578
[22,76]
646
[25,43]
- -
- -
522
[20,55]
600
[23,62]
570
[22,44]
646
[25,43]
-
-
©
Danfoss | Dezember 2018 BC00000211de-000901 | 99
Technische Informationen
Proportionalventilgruppe PVG 16
PVG 16 Abmessungen Kombi-Ventilblöcke
Abmessungen Kombi-Ventilblock PVB 32/16 in mm [in] (Fortsetzung)
Anzahl
PVB 32
(vertikal)
9 L1 506
10 L1 554
11 L1 602
Gewicht eines PVG 32/16-Ventilblocks
Das Gesamtgewicht eines PVG 32/16-Ventilblocks lässt sich wie folgt berechnen:
(Anzahl PVB 32 x 4,42) + (Anzahl PVB 16 x 3,67) + 3,6 = Gewicht in kg
(Anzahl PVB 32 x 9,75) + (Anzahl PVB 16 x 8,09) + 7,95 = Gewicht in lb
1 2 3 4 5 6 7 8 9 10 11
[19,92]
L2 576
[22,68]
[21,81]
L2 622
[24,49]
[23,70]
L2 670
[26,38]
Anzahl PVB 16-Module
546
[21,50]
622
[24,49]
594
[23,39]
670
[26,38]
- - - - - - - - - -
- - - - - - - - - -
586
[23,07]
646
[25,43]
- - - - - - - - -
- - - - - - - - -
- - - - - - - -
- - - - - - - -
100 | © Danfoss | Dezember 2018 BC00000211de-000901
Loading...
