产品样本
PVG 100
比例阀组
www.danfoss.com
产品样本
PVG 100 比例阀组
修改历史记录 修订表
日期 更改 版本
文档编号从“BC00000039”更改为“BC152886483475”
2018 年 9 月 PVB 100 代码表更改。
2018 年 5 月 小幅变化。
2016 年 3 月 更新为 Engineering Tomorrow 设计。
2006 年 2 月 - 2014 年 1 月 多处变更
2005 年 2 月 新版本
0606
0503
0502
0501
BA - EB
AA
2 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
内容
概况信息
功能
缩略语.................................................................................................................................................................................................. 6
常规....................................................................................................................................................................................................... 7
PVG 100 标准流量方向/最大流量设置..............................................................................................................................7
PVG 100 阀组系统...................................................................................................................................................................... 7
通用特性 PVG 100，负载独立流量控制...........................................................................................................................7
PVP - 泵侧模块 ............................................................................................................................................................................8
PVB - 工作模块.............................................................................................................................................................................8
控制模块........................................................................................................................................................................................8
远程控制单元 ............................................................................................................................................................................. 9
带开芯附件 PVPF 的 PVG 100................................................................................................................................................... 10
带闭芯 PVPV/PVPVP/PVPVM 的 PVG 100..............................................................................................................................12
PVG 100 闭芯优先转向 PVPVP 模块 ................................................................................................................................ 12
PVG 100 闭芯 PVPVM 模块 .................................................................................................................................................. 12
PVG 100 基本模块 PVB................................................................................................................................................................ 12
PVG 100 回油模块 ........................................................................................................................................................................12
负载敏感控制................................................................................................................................................................................. 14
带阻尼孔的 LS 控制（请勿与 PVG 阀一起使用）......................................................................................................14
集成压力补偿功能.................................................................................................................................................................. 14
负载敏感控制系统的特点：...............................................................................................................................................14
远程压力补偿控制........................................................................................................................................................................14
远程压力补偿系统的特点：...............................................................................................................................................15
PVG 100 主阀芯，带压力补偿控制....................................................................................................................................... 15
压力补偿控制系统特点.........................................................................................................................................................16
压力补偿系统典型应用................................................................................................................................................... 16
远程压力补偿系统的典型应用：..................................................................................................................................... 16
PVMR，摩擦定位.......................................................................................................................................................................... 17
PVMF，机械浮动位置锁定....................................................................................................................................................... 17
PVBS，流量控制主阀芯（标准）..........................................................................................................................................17
PVBS，流量控制主阀芯（具有线性特性）.......................................................................................................................18
安全
内置安全...........................................................................................................................................................................................19
FMEA（故障模式和效应分析）IEC EN 61508..............................................................................................................19
风险分析 ISO 12100-1/14121.............................................................................................................................................. 19
高空作业车控制系统示例......................................................................................................................................................... 19
接线框图示例............................................................................................................................................................................21
故障监控示例............................................................................................................................................................................22
PVG 32 – 主要用于定量泵系统...........................................................................................................................................23
PVG 100 – 备选 LS 卸荷或先导油供应切断...................................................................................................................23
PVG 120 – 用于变量泵的泵断开/阻断.............................................................................................................................24
技术数据
PVG 100 技术数据......................................................................................................................................................................... 25
PVH，液压控制..............................................................................................................................................................................25
PVG 100 PVM 操作力....................................................................................................................................................................26
PVG 100 PVE reaction time and oil consumption.............................................................................................................. 26
PVEO 电源与消耗.....................................................................................................................................................................27
PVEA、PVEH 和 PVES..............................................................................................................................................................27
技术特性
PVPF，泵侧模块............................................................................................................................................................................28
开芯额定流量值.............................................................................................................................................................................28
闭芯流量额定值.............................................................................................................................................................................28
©
Danfoss | BC152886483475zh-000606 | 3
产品样本
PVG 100 比例阀组
内容
液压系统
其它操作条件
安装形式
模块与代码
用于 PVB 工作模块的 PVG 100 压降......................................................................................................................................29
带压力补偿的 PVB，闭芯 PVP.................................................................................................................................................30
PVHC 特性 - 阀芯行程与电流...................................................................................................................................................33
带变排量泵的 PVG 100 示意图示例...................................................................................................................................... 34
电控 PVG 100，变量泵，PVB 100 带集成先导控制单向阀.........................................................................................34
电控 PVG 100/32，定量泵，PVB 100/32 带集成先导控制单向阀............................................................................35
液压油................................................................................................................................................................................................36
矿物液压油.................................................................................................................................................................................36
抗燃流体......................................................................................................................................................................................36
生物降解油.................................................................................................................................................................................36
颗粒物浓度，污染程度..............................................................................................................................................................36
过滤.....................................................................................................................................................................................................36
标准安装与选件安装...................................................................................................................................................................38
PVPF（开芯）进油模块 - 用于定量泵 .................................................................................................................................39
泵侧模块的 PVPF 附件................................................................................................................................................................ 39
泵侧模块的 PVP（开芯和闭芯）附件..................................................................................................................................40
PVPV（闭芯）进口模块............................................................................................................................................................. 40
PVPVP，闭芯，优先模块 - 用于变量泵...............................................................................................................................40
PVPVM，闭芯，中间进油模块 - 用于变量泵....................................................................................................................41
PVB 100 基本模块（标准阀芯）.............................................................................................................................................42
PVB 100 基本模块（外露式阀芯）........................................................................................................................................42
PVB 100 基本模块（大流量阀芯）........................................................................................................................................43
PVG 100 PVM 代码.........................................................................................................................................................................43
PVM / PVH，盖板...........................................................................................................................................................................43
PVEO，开/关控制..........................................................................................................................................................................44
PVHC - 主阀芯控制..................................................................................................................................................................44
PVEA/PVEH/PVES，比例控制................................................................................................................................................... 44
PVLA，防吸空阀安装在 PVB 中.............................................................................................................................................. 45
PVLP，缓冲/防吸空阀安装在 PVB 中....................................................................................................................................46
PVT 100，回油模块......................................................................................................................................................................46
PVTI 100/32，过渡模块*............................................................................................................................................................ 47
PVG 100 PVSI/PVT，装配组件.................................................................................................................................................. 47
PVBE（尾部模块），装配组件...............................................................................................................................................47
PVG 100/PVTI，过渡模块装配组件........................................................................................................................................47
PVB 32，装配组件........................................................................................................................................................................ 47
带 T0 和 PVBZ 的 PVG 32 工作模块（与 PVG 100 兼容）............................................................................................. 48
带 T0 的 PVG 32 基本模块 PVB（与 PVG 100 兼容）......................................................................................................49
用于电控和机械控制的抛物线型标准阀芯....................................................................................................................... 50
用于液压控制的抛物线型标准阀芯......................................................................................................................................50
摩擦定位阀芯，PVMR（与 PVBZ 100 不兼容）渐进流量特性..................................................................................51
用于机械浮动位置的阀芯，PVMF（与 PVBZ 100 不兼容）渐进流量特性..........................................................51
标准阀芯（电气和机械驱动），线性流量特性..............................................................................................................52
标准阀芯（电和机械驱动），开式中位，带节流孔，线性流量特性.................................................................. 52
标准阀芯（液压和机械控制），中位开式，带节流孔，线性流量特性............................................................. 52
标准阀芯（电控和机械控制），中位全开； 抛物线流量特性 ...............................................................................52
标准阀芯（液压和机械控制），中位全开； 线性流量特性 ....................................................................................53
大流量阀芯（电气和机械控制）抛物线型流量特性....................................................................................................53
大流量阀芯（液压和机械控制）抛物线型流量特性....................................................................................................53
4 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
内容
尺寸
模块选型表
PVG 100 订购说明
规格说明书
大流量阀芯，全开式 A/B → T 和中位； 抛物线流量特性 .........................................................................................54
开放式阀芯抛物线型流量特性................................................................................................................................................54

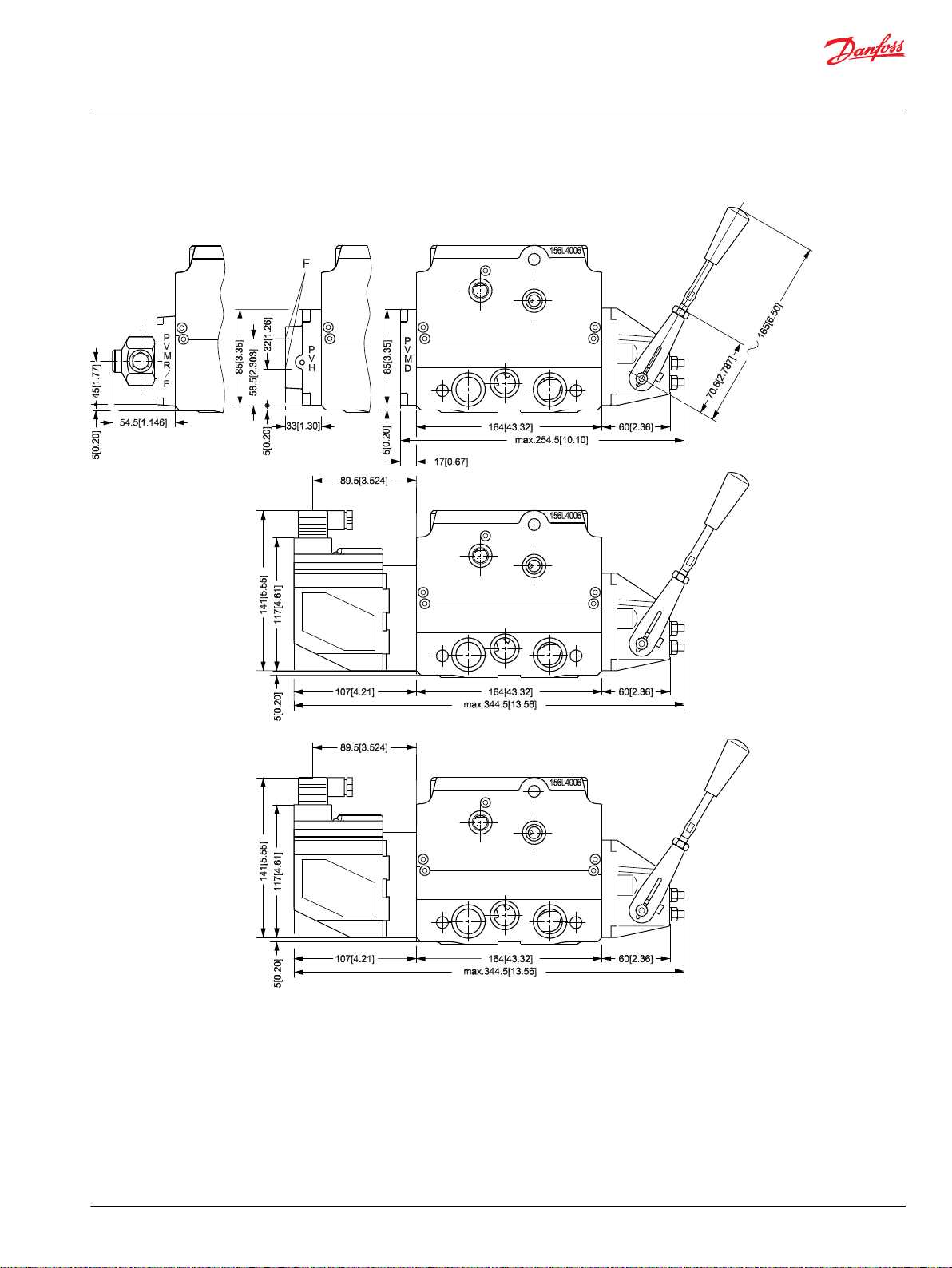

PVG 100 总体尺寸......................................................................................................................................................................... 55

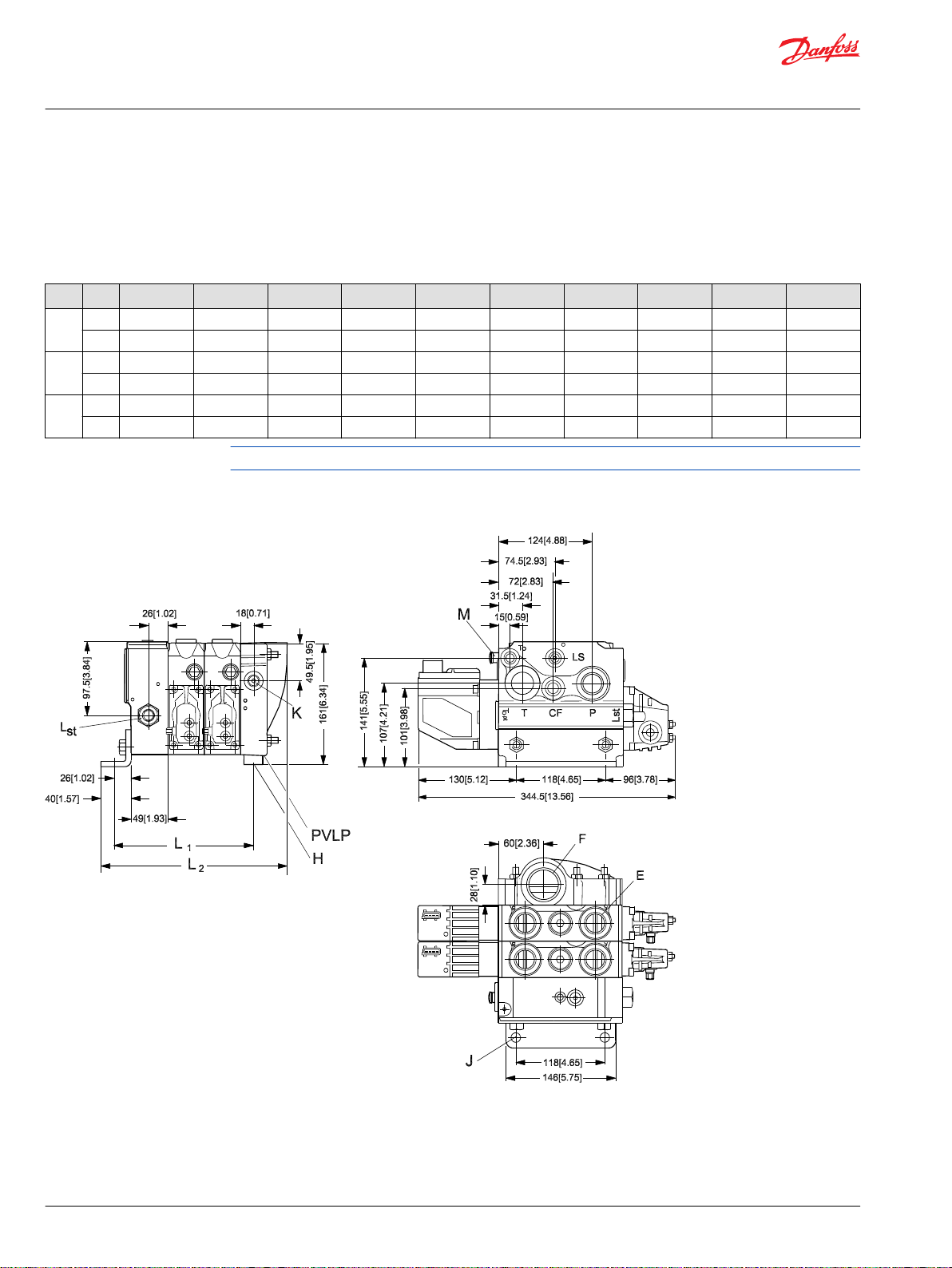

带开芯 PVPF 的 PVG 100 尺寸.................................................................................................................................................. 56
PVG 100/32，闭芯 PVPV.............................................................................................................................................................57
PVG 100，闭芯 PVP 集成优先阀 ............................................................................................................................................58
示例.....................................................................................................................................................................................................60
模块选择的分解图 .......................................................................................................................................................................65
请详述................................................................................................................................................................................................70
标准装配方式和可选装配方式................................................................................................................................................70
重新订购...........................................................................................................................................................................................71
规格表................................................................................................................................................................................................72
PVPVM 规格示例............................................................................................................................................................................73
©
Danfoss | BC152886483475zh-000606 | 5
产品样本
PVG 100 比例阀组
概况信息
缩略语
此表提供了一些常用术语的定义
PVG = 比例阀组
PVAS
PVB
PVBE
PVBO
PVBS
PVBSO
PVBZ
PVE
PVEA
PVED
PVEH
PVEO
PVES
PVH
PVHC
PVLA
PVLP
PVM
PVMD
PVMF
PVMR
PVP
PVPC
PVPD
PVPE
PVPF
PVPH
PVPP
PVPV
PVPV/M
PVPVP
PVPX，LS
PVT
PVTI
装配（螺栓）组件
工作模块（块体）
尾部工作模块（块体）
开放式工作模块（块体）
主阀芯，用于 PVB
主阀芯，用于 PVBO
零泄漏工作模块（块体）
电控
电控 - 优性能
电控 - 数字化
电控 - 高性能
电控 - 开/关
电控- 超高性能
液压控制盖板
电控 - 大电流
防吸空阀
缓冲阀
机械控制
机械控制盖板
机械浮动盖板
摩擦定位盖板
泵侧模块（进口）
外部先导供油堵头
开芯 PVPF 堵头
PVPF 电控卸荷阀
开芯 PVP
PVPF 液压卸荷阀
电控先导切断阀
闭芯 PVP
泵侧模块
闭芯 PVP，带优先
LS 卸荷阀
回油模块
过渡模块
6 | © Danfoss | BC152886483475zh-000606
PVEH/PVES
PVEA
PVEO
PVH
PVMD
PVMR/PVMF
PVP
PVM
PVB
PVT
B
A
P-A
P-B
7-9 N•m
[61-79 lbf•in]
Q max: P B
Q max: P A
产品样本
PVG 100 比例阀组
概况信息
常规
PVG 100 标准流量方向/最大流量设置
调节螺钉用于更改从油口 P 到 B 或 P 到 A 的流量。
PVP
右侧的
PVM
©
Danfoss | BC152886483475zh-000606 | 7
PVG 100 阀组系统
PVG 100 是一种旨在满足效率要求的负载敏感液压阀。
从简单的负载敏感方向阀到先进的电液控制负载独立比例阀，PVG 100 模块化系统可以用来构建阀
组，满足客户的需求。无论是哪种组合形式，该阀紧凑的外形尺寸都保持不变。
通用特性 PVG 100，负载独立流量控制
流量共享功能实现最大的可控性和安全性
•
与负载无关的流量控制有助于实现精确操作并提高生产效率
•
某一执行机构的供油流量与其负载压力无关，无论泵流量是否充足。
–
某一执行机构的供油流量与其他执行机构的负载压力无关，无论泵流量是否充足。
–
负载敏感技术实现了更高的效率和安全性， 降低了能耗并延长了系统使用寿命
•
可配置为先进电控、液控或机械操作的比例负载敏感阀
•
开式阀芯，用于集成机械钢缆或连杆驱动的系统
•
模块化设计可提供各种配置
•
每个阀组最多可以组合 8 联工作块 （每个部件的最大流量：240 升/分钟[63.4 加仑/分钟]）。
•
产品样本
PVG 100 比例阀组
概况信息
可配合 PVG 32（带 T0）进行配置，以实现最大灵活性
•
优化回流特性，最大限度降低了压力的损失
•
重量轻
•
紧凑设计与安装
•
BSP 和 UNF 连接螺纹
•
PVP - 泵侧模块
内置 LS 溢流阀
•
系统压力高达 350 bar (5075 psi)
•
全流量卸荷阀（仅限开芯）
•
先导油切断（可选）••蓄能器压力表连接
•
测压口连接
•
先导测压口连接
•
集成先导油减压阀
•
类型：
•
开芯版本，用于定量泵系统
–
闭芯版本，用于变量泵系统
–
集成优先阀，用于动态转向
–
PVB - 工作模块
A 和 B 口集成先导单向阀，内部泄漏少
•
集成压力补偿器
•
可互换阀芯
•
A 口和 B 口的单及双缓冲/补油阀
•
不同规格阀芯可互换
•
所有类型均适用于机械、液压和电控
•
类型：
•
PVG100-HF（大流量）型，流量增加，总压力损失更小
–
尾部模块可进一步节省空间
–
开放式阀芯，可扩展机械控制功能
–
控制模块
工作模块始终配备机械控制 PVM，可根据要求与下列的控制模块组合使用：
电控制 (11 – 32 V
•
PVES – 比例，超高性能
–
PVEH – 比例，高性能
–
PVEH-F – 比例，高性能，浮动式
–
PVEA – 比例，低迟滞（不建议用于 PVG 100-HF 大流量）
–
PVEM – 比例，中等性能
–
PVEO – 开/关
–
PVEU – 比例，电压控制，0-10 V
–
AC/DC
)：
8 | © Danfoss | BC152886483475zh-000606
PVRE, electrical control unit, 162F…
Prof 1, 162F…
PVREL, electrical control unit, 155U…
PVRES, electrical control unit, 155B…
PVRH, hydraulic control unit, 155N…
155N0003 155N0001 155N0004 155N0005 155N0002
产品样本
PVG 100 比例阀组
概况信息
PVED-CC – 数字 CAN 控制，符合 J1939/ISOBUS
–
PVED-CX – 数字 CAN 控制， CAN open， 额外的车辆系统安全性
–
PVEP – PVM 控制 (11-32 V)
–
PVHC – 大电流控制，用于 PVG
–
PVMD，机械控制盖板
•
PVMR，机械摩擦定位盖板（与 PO 液控单向阀模块不兼容）
•
PVMF，机械浮动盖板（与 PO 液控单向阀模块不兼容）
•
PVH，液压控制盖板。
•
远程控制单元
电气远程控制单元：
•
PVRE，PVRET
–
PVREL
–
PVRES
–
Prof 1
–
Prof 1 CIP
–
JS120
–
液压远程控制单元： PVRHH
•
电气和液压远程控制单元
JS1000 Ball grip
–
JS1000 PRO grip
–
JS2000
–
JS6000
–
JS7000
–
©
Danfoss | BC152886483475zh-000606 | 9
产品样本
PVG 100 比例阀组
功能
带开芯附件 PVPF 的 PVG 100
当泵启动时，各工作模块中的主阀芯处于中位，油从泵流出，经过油口 P 和压力调节阀芯 (11) 流回
油箱。液压油经过压力调节阀芯的流量就决定了泵压（待压命力）。
当一个或多个主阀芯被驱动时，通过梭阀回路（4，7）将最高负载压力反馈至位于压力调节阀芯后
方的弹簧腔 (10)，然后完全或部分地关闭油箱连接。泵压施加到压力调节阀芯的对侧。当负载压力
超过设定值时，泄压阀 (1) 将打开，从而将泵流量分流至油箱。
带单向阀的 PVPC 附件用于需要通过远程电控、无需泵流量来操控 的 PVG 100 阀系统。
关于 PVPC 的更多信息，请参阅出版物 BC152886483664。
可选的电控先导切断阀 PVPP 可切断电控或液控的先导油，使主阀芯失效，因此提高了功能系统安全
性。当 PVPP 用于 PVBZ P.O. 单向阀系统配合使用时，可以在机械控制期间使控制失效
10 | © Danfoss | BC152886483475zh-000606
B A
B A
B
9
8
7
6
3
5
4
T T
P
T T
P
1
10
12
11
2
T
P
P
Port
PVPD / PVPE
Facility
Pilot
Supply
Pressure Matching
Spool
产品样本
PVG 100 比例阀组
功能
PVG 100 开芯 PVP
剖面图
1 – LS 溢流阀 7 – PVLP 缓冲阀和补油阀
2 – 梭阀 8 – 主阀芯，PVBS
3 – 先导控制单向阀，POC 9 – A 和 B 口 的最大流量调节螺钉
4 – LS 管路 10 – 弹簧 12 或 20 bar
5 – POC 逻辑桥路 11 – 压力调节阀芯
6 – 压力补偿器 12 – 阻尼孔
©
Danfoss | BC152886483475zh-000606 | 11
产品样本
PVG 100 比例阀组
功能
带闭芯 PVPV/PVPVP/PVPVM 的 PVG 100
在负载敏感系统中，负载压力通过 LS 接头（下图中的 2）进入泵的控制装置。当工作模块处于弹簧
中位时，LS 压力通过 PVG 阀流回油箱。在此情况下，通过泵的控制模块改变泵排量以补偿系统的渗
漏，进而维持系统的待机压力（泵压差）。当驱动主阀芯时，泵的控制装置通过调整排量来维持 P
口和 LS 口的设定压差。
PVG100 入口 LS 泄压阀 (1) 经过专门设计，可确保主阀芯上的压差保持恒定，在最大负载压力条件下
提供所需调节流量。当同时操作两个或多个功能时，这种溢流调节至关重要。入口泄压调节不当可
能导致相邻功能的调节流量大幅降低，这些功能在较低负载压力下运行。要准确调节进油联的 LS 溢
流压阀，除了最大工作负载压力外，还必须知道泵待机压力。
示例
压力补偿器压力水平
提供所需流量的 LS 待命压力要求
最大负载压力要求
进油联溢流阀压力设置
带单向阀的 PVPC 附件用于需要通过远程电控、无需泵流量来操控 的 PVG 100 阀系统。
172 bar [2500 psi]
-20 bar [-290 psi]
152 bar [2210 psi]
152 bar [2210 psi]
PVG 100 基本模块 PVB
关于 PVPC 的更多信息，请参阅出版物 BC152886483664。
可选的电控先导切断阀 PVPP 可切断电控或液控的先导油，使主阀芯失效，因此提高了功能系统安全
性。PVPP 与 PVBZ P.O. 单向阀系统配合使用时，可以在机械驱动期间使驱动失效。
PVG 100 闭芯优先转向 PVPVP 模块
PVPV 的优先转向版本适用的泵流量高达 250 l/min [66 US gal/min]，而动态转向系统的控制流量 (CF)
高达 60 l/min [16 US gal/min]。PVPVP 模块中包含附加回油口。
PVG 100 闭芯 PVPVM 模块
PVPV 的中间进油模块可容纳高达 400 l/min [106 US gal/min] 的泵流量，与标准和大流量工作模块组
合使用时，可提供更高的效率和灵活性。
在一个带压力补偿的工作模块中，无论是负载变化还是具有更高负载压力的模块被驱动，压力补偿
器 (9) 能够维持主阀芯 (11) 的压降不变。
除了独立流量之外，后补偿工作模块还有一个优点，那就是当流量需求超过泵容量时能够控制多功
能操作。这意味着，无论负载差异以及泵的流量如何，所有工作模块都将继续运行。功能之间规定
的流量关系将保持在泵的全流量范围内。
油口 A 和 B 处的缓冲阀 PVLP (10)（具有固定设定值）和补油阀 PVLA 用于在过载和/或产生气穴时保
护各工作功能。油口 A 和 B 的双缓冲阀选件装置提供额外的通道面积，从而降低防吸空应用的压
降。
油口 A 和 B 上的先导控制单向阀系统 PVBZ 选件（6、8）用于减少工作油口到油箱的泄漏，在非关键
负载保持应用中，无需外部执行器负载保持。所有 PVG 100 模块均集成有 T0 泄油系统，以确保 PVBZ
和所有电驱动产品达到最佳性能。T0 独立于主油箱回油系统，直接连接到液压系统油箱时最为有
效。
PVG 100 回油模块
所有 PVT 模块均针对大回油流量下的低压降而设计，包括了用于 PVLP 缓冲阀的装置，确保提供压力
峰值保护。
12 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
功能
1 – LS 溢流阀 8 – POC 逻辑桥
2 – LS 接头 9 – 压力补偿器
3 – CF 优先阀芯 10 – 缓冲/补油阀，PVLP
4 – 转向设备的 LS 接头 11 – 主阀芯，PVBS
5 – 梭阀 12 – 油口 A 和 B 的最大流量调节螺钉
6 - 先导控制单向阀，POC 13 – LS 补偿（LS 信号发送回补偿器）
7 – LS 管路
©
Danfoss | BC152886483475zh-000606 | 13
0
0
P101 968E
PC setting
Flow
Pressure
Q max
P101 967
产品样本
PVG 100 比例阀组
功能
负载敏感控制
LS 控制使回路中的压力和流量满足系统要求，与工作负载无关。在与闭芯控制阀配套使用时，泵保
持在低压待命零流量模式，直至阀打开。LS 弹簧设定值决定待命压力。
典型工作曲线
大多数负载敏感系统使用相似的闭芯控制阀，该控制阀通过特定的接口将最高工作压力（LS 信号）
反馈到 LS 控制。
待机压力
明系统需要更多流量。反之则表明系统需求流量减小。
带阻尼孔的 LS 控制（请勿与 PVG 阀一起使用）
负载敏感信号回路需要一个泄流孔以防止泵控制中的持续高压。大多数负载敏感控制阀包含有此类
阻尼孔。一个可选的内部泄流孔可用于那些内部不能进行 LS 信号卸荷的控制阀。
为系统压力与 LS 信号压力的差值。LS 控制监控待机压力以获得系统需求。界限压力下降表
负载敏感回路
远程压力补偿控制
集成压力补偿功能
负载敏感控制同时还具有压力补偿功能，当系统压力达到 PC 设定值时，减少泵排量。压力补偿 (PC)
功能优先于负载敏感 (LS) 功能。
为了增加系统保护，可在泵出口安装溢流阀。
负载敏感控制系统的特点：
可变的压力和流量
•
不需要流量时，泵处于低压待命模式
•
系统流量供给与需求相匹配
•
可实现发动机低扭矩启动
•
单个泵可以为多个回路提供流量和调节压力
•
对系统流量与压力需求快速响应
•
远程压力控制为两级控制方式，可允许设定不同的压力补偿设定值。远程压力控制适用于需要低压
和高压操作的应用场合。
14 | © Danfoss | BC152886483475zh-000606
0
0
Q max
Pressure
Fl
ow
P101 969E
PC setting
Remote PC setting
P101 966
产品样本
PVG 100 比例阀组
功能
典型工作曲线
远程压力控制的闭环回路
远程 PC 控制使用先导管路连接外部液压阀。该溢流阀决定先导管中的压力，从而可使系统以低于
PC 设定值进行二级压力补偿。当先导管道直接连接到油箱时，泵出口压力维持在 LS 设定值。
当先导管路被堵死时，泵出口压力维持在 PC 设定值。在先导管上加装开/关电磁阀，可实现低压待
机模式。当比例电磁阀与微控制器配套使用时，可实现从低待命压力到 PC 设定值置之间的无极调
定。
选择合适的外部溢流阀及合理的配管以保证先导流量为 3.8 l/min [1 US gal/min]。为了增加系统保
护，可在泵出口安装溢流阀。
远程压力补偿系统的特点：
•
•
•
•
•
PVG 100 主阀芯，带压力补偿控制
PC 控制通过调节泵的出口流量来保持液压回路中系统压力的恒定。和闭芯阀配合使用时，泵保持在
高压（PC 设定值）零流量待机状态，直到功能被驱动。
恒定压力及可变流量
当不需要流量时，高压或低压的待机模式
调节流量以满足系统需要
单泵可向多个执行机构供油
对系统流量与压力需求快速响应
©
Danfoss | BC152886483475zh-000606 | 15
0
0
Q max
Pressure
Fl
ow
P101 166E
PC setting
P101 965
产品样本
PVG 100 比例阀组
功能
典型工作曲线
一旦闭芯阀打开，PC 控制系统在感应系统压力骤降，从而通过增加斜盘角度来增加泵的流量。
泵流量继续增加直至系统压力达到 PC 设定值。若系统压力超过 PC 设定值，PC 控制会使泵斜盘角度
变小，从而通过减少流量输出维持系统压力。
PC 控制实时监测系统压力并对斜盘角度做出相应调节，以使输出流量与工作功能所需流量相匹配。
若所需流量超过泵的最大流量，PC 控制模块使泵处于最大排量位置。在此情况下，实际系统压力取
决于驱动负载。
为了增加系统保护，可在泵出口安装溢流阀。*请勿使用带泄漏负载敏感控制的 PVG 32。
简单闭芯回路
压力补偿控制系统特点
恒定压力及可变流量
•
当不需要流量时，系统保持高压待命模式
•
调节流量以满足系统需要
•
单泵可向多个执行机构供油
•
对系统流量与压力需求快速响应
•
压力补偿系统典型应用
恒力油缸（泥浆泵、压实机，垃圾车）
•
开/关式风扇驱动
•
钻机
•
扫地机
•
挖沟机
•
远程压力补偿系统的典型应用：
可调风扇驱动
•
带发动机速度反馈的发动机防熄火控制
•
前轮辅助驱动
•
压路机
•
联合收割机
•
伐木机
•
16 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
功能
PVMR，摩擦定位
PVMR 摩擦定位可使阀芯保持在任何位置上，实现无级变化、可逆、压力补偿的流量。
这可以保持阀的位置，不需要长时间握持机械控制杆。摩擦定位阀芯位置可能受较大差压驱动器液
动力和引起工作功能流量降低的系统振动的影响。
PVMR
，摩擦定位
PVMF，机械浮动位置锁定
该装置保证放开机械手柄后，浮动阀芯仍能停留在浮动位置。
PVMF
P → A → F（推入式）
PVBS，流量控制主阀芯（标准）
对于后补偿阀，A 和 B 工作口的流量将取决于通过主阀芯 PVBS 的压降。
在开芯系统中，此压降（待机压力）由流经入口 PVPF 中压力调节阀芯进入油箱的固定泵流量和压力
调节阀芯偏置弹簧压力决定。由于压降因通向油箱的泵流量而不同，A 和 B 工作油口流量也不同。
，用于标准装配
PVMF
，用于可选装配
P → A → F（拉出式）
在闭芯系统中，主阀芯的压降等于在阀门的 P 口测量的泵待命压力设置。只要待命压力不变，A 和 B
工作油口流量将保持不变。
©
Danfoss | BC152886483475zh-000606 | 17
产品样本
PVG 100 比例阀组
功能
PVBS，流量控制主阀芯（具有线性特性）
具有线性特性的 PVBS 主阀芯可提供更高的流量增益，与超过死区的线性阀芯行程成正比。
18 | © Danfoss | BC152886483475zh-000606
W
产品样本
PVG 100 比例阀组
安全
内置安全
各种类型与品牌的控制阀（包括比例阀）都可能会失效。因此应在系统中建立必要保护措施以防止
功能失效而引发严重后果。对于任何应用，应该对压力失效、不受控制或阻断运动的后果进行评
估。
为了确定需要内置在应用中的防护等级，通常会使用 FMEA（失效模式及作用分析）和风险分析等系
统工具。
FMEA（故障模式和效应分析）IEC EN 61508
FMEA 是一种用于分析潜在风险的工具。此分析技术用在机器量产之前，针对如何消除或减少系统中
已知和/或潜在的故障，进行定义、识别及排序。
请参考 IEC FMEA 标准 61508。
风险分析 ISO 12100-1/14121
这个分析工具用于新应用项目，它将根据机器指令 EN13849 指出系统是否要满足特殊的安全注意事
项要求。
考虑到等级一致性，此分析工具决定在产品设计、开发、生产维护等整个产品周期中额外的需求。
高空作业车控制系统示例
警告
所有品牌和类型的方向控制阀（包括比例阀）都有可能发生故障、造成严重伤害。因此，全面分析
该应用非常重要。
由于比例阀用于许多不同应用和不同操作条件，应由应用制造商单独负责产品的最终选择 - 确保达到
应用的各项性能、安全与警告要求。
选择控制系统及安全等级的过程，由机器指令 EN13849（控制系统的安全相关要求）进行规定。
高空作业车控制系统示例
©
Danfoss | BC152886483475zh-000606 | 19
W
产品样本
PVG 100 比例阀组
安全
以高空作业车控制系统为例，为确保 PLUS+1® 主控制器正确执行高空作业车的功能，该系统采用
PVE 故障监控输入信号和外部传感器信号。
典型
PVE
接线框图
警告
设备制造商有义务确保机器的控制系统是符合相关机器规范的。
20 | © Danfoss | BC152886483475zh-000606
Fault detection output
high=on
low=off
Alarm
logic
2)
Memory3)
E1
E2
Output
AND
OR
U
DC2
Error
U
S
Neutral detection / Supply control
signal
≠
neutral
OFF
Delay
1)
U
DC2
Error
U
S
PVEH
with AMP
connector
PVEH
with AMP
connector
Hydraulic
deactivation
Neutral detection / Supply control
signal
≠
neutral
OFF
Delay
1)
PVE 1
PVE 2
Emergency
stop
Man present
switch
C
C
D
B
B
A
P301 318
产品样本
PVG 100 比例阀组
安全
PVG 32 – 用于定排量泵系统：
•
PVSK，常用于起重机应用 - 全流量卸荷
•
PVPX，LS 卸荷至油箱
PVG 100 – 备选 LS 卸荷/先导供应断开：
•
PVPP，先导供油切断
•
用于 LS 压力或系统压力卸荷的外部插装阀
PVG 120 – 用于变排量泵断开/阻断
•
PVPE，用于 PVG 120 的全流量卸荷
•
用于将 LS 压力连接至油箱的外部插装阀
接线框图示例
示例
1
使用带中位断电开关的 PVEH 和故障监控输出以使液压系统卸荷的典型接线框图。
©
Danfoss | BC152886483475zh-000606 | 21
W
Neutral detection / Supply control
signal
≠
neutral
OFF
Delay
1)
Fault detection output
PVEH-DI
AMP supply
connector
PVEH-DI
AMP supply
connector
PVEH-DI
AMP connector
PVEH-DI
AMP connector
AND
high=on
low=off
Neutral detection / Supply control
signal
≠
neutral
OFF
Delay
1)
PVE 1
PVE 2
Fault detection
Delay
DI
Logic
Memory
U
S
DI-A
DI-B
2)
4)
3)
Output
Fault detection
Delay
DI
Logic
Memory
U
S
DI-A
DI-B
2)
4)
3)
Output
OR
Emergency
Stop
Man present
switch
P301 319
U
DC2
Error
U
S
DI-B
Error
DI-A
U
DC2
Error
U
S
Error
DI-A
Hydraulic
deactivation
W
产品样本
PVG 100 比例阀组
安全
A
急停装置/人工按钮
B
PVE 故障监控信号
C
中位信号检测
D
液压系统失效（系统控制逻辑，比如用于信号监控及触发信号的 PLUS+1®）
警告
设备制造商有义务确保机器的控制系统是符合相关机器规范的。
示例
2
故障监控是对失效的液压系统使用带有 DI（方向显示）功能的 PVE，获得附加故障输入信号 系统控
制逻辑，例如用于液压系统失效的信号监控及触发信号的 PLUS+1®。
警告
设备制造商有义务确保机器的控制系统是符合相关机器规范的。
故障监控示例
与之前使用具有 DI（方向显示）功能的 PVE，对带附加故障输入的液压系统失效的示例相似。
22 | © Danfoss | BC152886483475zh-000606
Neutral detection / Supply control
signal
≠
neutral
OFF
Delay
1)
Fault detection output
PVEH-DI
AMP supply
connector
PVEH-DI
AMP supply
connector
PVEH-DI
AMP connector
PVEH-DI
AMP connector
AND
high=on
low=off
Neutral detection / Supply control
signal
≠
neutral
OFF
Delay
1)
PVE 1
PVE 2
Fault detection
Delay
DI
Logic
Memory
U
S
DI-A
DI-B
2)
4)
3)
Output
Fault detection
Delay
DI
Logic
Memory
U
S
DI-A
DI-B
2)
4)
3)
Output
OR
Emergency
Stop
Man present
switch
P301 319
U
DC2
Error
U
S
DI-B
Error
DI-A
U
DC2
Error
U
S
Error
DI-A
Hydraulic
deactivation
W
产品样本
PVG 100 比例阀组
安全
失效液压系统的故障监控示例
系统控制逻辑，例如用于液压系统失效的信号监控及触发信号的 PLUS+1®。
警告
设备制造商有义务确保机器的控制系统符合相关机器规范。
其他非电气模块可用于不同级别的液压失效的连接。
PVG 32 – 主要用于定量泵系统
PVSK，常用于起重机应用 - 全流量卸荷
©
Danfoss | BC152886483475zh-000606 | 23
•
PVPX，LS 卸荷至油箱
•
PVG 100 – 备选 LS 卸荷或先导油供应切断
PVPP，先导供油切断
•
用于将 LS 压力连接至油箱的外部插装阀
•
用于将主压力连接油箱的外部插装阀
•
产品样本
PVG 100 比例阀组
安全
PVG 120 – 用于变量泵的泵断开/阻断
PVPE，用于 PVG 120 的全流量卸荷
24 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
技术数据
PVG 100 技术数据
PVG 100 的技术数据是典型条件下的测量结果。对于液压系统，使用的矿物液压油的粘度为 21
mm2/s [102 SUS]，温度为 50°C [122°F]。
PVG 100 技术数据
最大压力 P 口（连续）
P 口间歇
油口 A/B
1)
2)
T 口，静态/动态
T0 口，静态/动态
额定流量
（请参阅特性）
P 口 (PVPV/PVPVM)
油口 A/B，带压力补偿器
@ 15 bar [217psi]
3)
阀芯行程，标准
阀芯行程，浮动
比例范围
位置阀芯 P → A → F
浮动位置
死区，
标准
流量控制阀芯
最大阀芯泄漏，
100 bar [1450 psi] 和
21 mm2/s [102 SUS]
使用先导式单向阀时的最大内部泄漏，200 bar
[2900 psi]
21 mm2/s [102 SUS]
油温
（入口温度）
A/B → T 不带缓冲阀
A/B → T 带缓冲阀
A/B → T，不带缓冲阀
A/B → T 带缓冲阀
推荐温度 30 → 60°C [86 → 140°F]
最低温度
3)
3)
最高温度
油液粘度 工作范围
最小粘度
最大粘度
环境温度 -30 → +60°C [-22 → +140°F]
过滤/最大污染度 (ISO 4406)
1)
间歇工作： 每分钟最多允许有 10 ％的时间工作在此工况下。
2)
PVG 100-HF - 250 000 次循环的额定压力 350 bar [5075 psi]，最大连续压力 320 bar [4640 psi]。
3)
PVG 100-HF - 大流量选项工作模块。
350 bar [5075 psi]
400 bar [5800 psi]
350 bar [5075 psi]
25 bar/40 bar [365/580 psi]
5 bar/10 bar [75/145 psi]
250/400 l/min [66/106 US gal/min]
180 l/min
240 l/min
[47.6 US gal/min]
[63.4 US gal/min]
± 7 mm [±0.28 in]
A： 5.5 mm
B： 7.0 mm
A： [±0.22 in]
B： [±0.28 in]
8 mm [±0.32 in]
± 1.5 mm [±0.06 in]
20/30 cm3/min [1.22/1.85 in3/min]
25/35 cm3/min [1.53/2.14 in3/min]
1 cm3/min [0.06 in3/min]
6 cm3/min [0.37 in3/min]
-30°C [-22°F]
+90°C [194°F]
12 - 75 mm2/s [65 - 347 SUS]
4 mm2/s [39 SUS]
460 mm2/s [2128 SUS]
23/19/16
PVH，液压控制
PVH
，液压控制
PVH 数据 压力，bar [psi]
控制范围
最大先导压力，静压
T 口的最大压力
（建议将液压远程控制装置 PVRH 上的回油接口直接连接到油箱。）
©
Danfoss | BC152886483475zh-000606 | 25
5 - 15 [75 - 220]
30 [435]
10 [145]
产品样本
PVG 100 比例阀组
技术数据
PVG 100 PVM 操作力
PVM 操作力
驱动 中位 最大阀芯动作
操纵力
比例调节范围，控制手柄，标准阀芯
比例调节范围
浮动位置
控制手柄位置 编号 2 × 6
PVM + PVMD，PVM + PVE
（PVE 无电压）
PVM + PVH 27 ± 3 N
PVM + PVMR
PVM + PVMF
从中位的阀芯位移
从任何其他位置的阀芯位移
从中位的阀芯位移
进入浮动位置的阀芯位移
离开浮动位置的阀芯位移
22 ± 3 N
[5 ± 0.7 lbf]
[6 ± 0.7 lbf]
±19.5°
±15.3°
22.3°
28 ± 3 N
[6.3 ± 0.7 lbf]
83 ± 3 N
[18.7 ± 0.7 lbf]
34 N [7.6 lbf]
12 N [2.7 lbf]
22 N [5.0 lbf]
60 N [13.5 lbf]
28 N [6.3 lbf]
PVG 100 PVE reaction time and oil consumption
PVE reaction time (s)
Voltage Reaction time function PVEO
Neutral
switch
Constant
voltage
Hysteresis
1)
For standard PVG 100 spools.
2)
Hysteresis is indicated at rated voltage and f = 0.02 Hz for one cycle. A cycle including N > full A > N > full B > N.
From neutral position to max.
spool travel
From maximum spool travel
to neutral position
From neutral position to
maximum spool travel
From maximum spool travel
to neutral position
2)
PVE oil consumption, l/min [US gal/min]
Voltage Function PVEO
Without voltage Pilot oil flow
With voltage
1)
For standard PVG 100 spools.
per PVE
1)
ON/OFF
Max. 0.235 0.500 0.230 0.230
Rated 0.180 0.320 0.150 0.150
Min. 0.120 0.250 0.120 0.120
Max. 0.175 0.550 0.175 0.175
Rated 0.090 0.400 0.090 0.090
Min. 0.065 0.300 0.065 0.065
Max.
–
Rated
–
Min.
–
Max.
–
Rated
–
Min.
–
Rated - 2% 4% <1%
ON/OFF
Neutral 0
Locked 0.1 [0.026] 0.5 [0.132] 0.1 [0.026] 0.2 [0.053]
1 actuation 0.2 [0.053]
Actuations 0.7 [0.185] 0.75 [0.2] 1.1 [0.29] 1.1 [0.29]
PVEA
Prop. fine
0.500
0.320
0.250
0.250
0.200
0.150
1)
PVEA
Prop. fine
PVEH
Prop. high
0.200
0.120
0.050
0.100
0.090
0.065
PVEH
Prop. high
PVES
Prop. super
0.200
0.120
0.050
0.100
0.090
0.065
PVES
Prop. super
26 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
技术数据
PVEO 电源与消耗
电源电压 U
DC
额定
12 V
DC
范围 11 V 至 15 V 22 V 至 30 V
5%
0.65 A @ 12 V 0.33 A @ 24 V
12 KΩ
8 W
额定电压下的电流消耗
输入阻抗，0.5 • U
DC
功耗
最大波动量
PVEA、PVEH 和 PVES
电源电压 U
DC
额定电压下的电流消耗
信号电压 中位 0.5 • U
额定电压下的信号电流 0.25 mA 到 0.70 mA
输入阻抗，0.5 • U
DC
输入电容 100 ηF
功耗
额定 11 V 至 32 V
范围 11 V 至 32 V
最大波动量
5%
PVEH/PVES (PVEA) 0.57 (0.28) A @ 12 V 0.3 (0.15) A @ 24 V
DC
A 油口 ↔ B 油口 0.25 • UDC - 0.75 • U
12 KΩ
PVEH/PVES (PVEA) 7 (3.5) W
有关详细信息，请参阅 PVE 电控模块目录 BC152886484010。
24 V
DC
DC
©
Danfoss | BC152886483475zh-000606 | 27
50 100
300 l/min
0
0
5
30
bar
Q
p
TP
20
25
15
10
150 250 200
20 bar spring
[290 psi spring]
12 bar spring
[174 psi spring]
PVPE
PVPH
psi
∆ p ∆ p
0
Q
p
0
155B390.11
80 US gal/min
400
300
100
200
10 20 30 40 706050
产品样本
PVG 100 比例阀组
技术特性
PVPF，泵侧模块
本样本中的参数都是在典型工作环境下的测量结果。工作条件为矿物液压油粘度为 21 mm2/s [102
SUS]，温度为 50°C [122°F]。
PVP
中的泄压阀特性
开芯
PVP
中的中位流量压力
泄压阀流量设定为 15 l/min [4 US gal/min] 油流量。设定范围： 30 至 350 bar [435 至 5075 psi]。
开芯额定流量值
不同主阀芯的额定流量取决于可用的待机压力。在开芯系统中，待机压力等于 P–>T 压降，参见
图
。流经压力调节阀芯进入油箱的泵流量为 150 l/min，可产生大约 15 bar 的待机压力（带 12 bar 弹
簧的 PVP）。相应的主阀芯流量额定值将与曲线一致。
对于带 20 bar 弹簧的 PVP，可用待机压力将为 20 bar 或更高。因此，相应的主阀芯流量额定值将对
应。
闭芯流量额定值
28 | © Danfoss | BC152886483475zh-000606
不同主阀芯 PVBS 的额定流量取决于负载敏感压差（泵压差）。为每个 PVBS 指定的额定流量指定为
15 bar [218 psi] Ls 压差。如果 LS 限值增加到 15 bar [218 psi] 以上，PVBS 的流量将高于标称额定值。
以下曲线显示 LS 压差和工作油口流量之间的关系。
上
0
50
100
150
200
250
300
350
l/min
5 10 15 20 25 bar
Work Port Flow
LS Margin
P301 788
"F" Spool
"E" Spool
"H" Spool*
"G" Spool*
"D" Spool
"C" Spool
"B" Spool
"A" Spool
90
75
60
45
30
15
0
US gal/min
50 100 150 200 250 300 350
[psi]
*With PVG100 High Flow body and spool
C
l/min
A/B
Q
V310 203.C
US gal/min
Q
A/B
psi
bar
0
pp
100
200
300
400
500
600
700
800
900
D
D
A/B T max spool travel
40 80 120 160 200 240 280 320 360 400 440
PVG 100
30
0
10
20
40
50
60
600 30 10545 7515 90
A = 40
B = 65
C = 100
D = 130
E = 150
F = 180
G = 210
H = 240
A = 40
B = 65
C = 100
D = 130
E = 150
F = 180
G = 210
H = 240
A = 40
B = 65
C = 100
D = 130
E = 150
F = 180
G = 210
H = 240
A = 40
B = 65
C = 100
D = 130
E = 150
F = 180
G = 210
H = 240
A = 40
B = 65
C = 100
D = 130
E = 150
F = 180
G = 210
H = 240
A = 40
B = 65
C = 100
D = 130
E = 150
F = 180
G = 210
H = 240
A = 40
B = 65
C = 100
D = 130
E = 150
F = 180
G = 210
H = 240
A
B
C
E
D
F
G
H
产品样本
PVG 100 比例阀组
技术特性

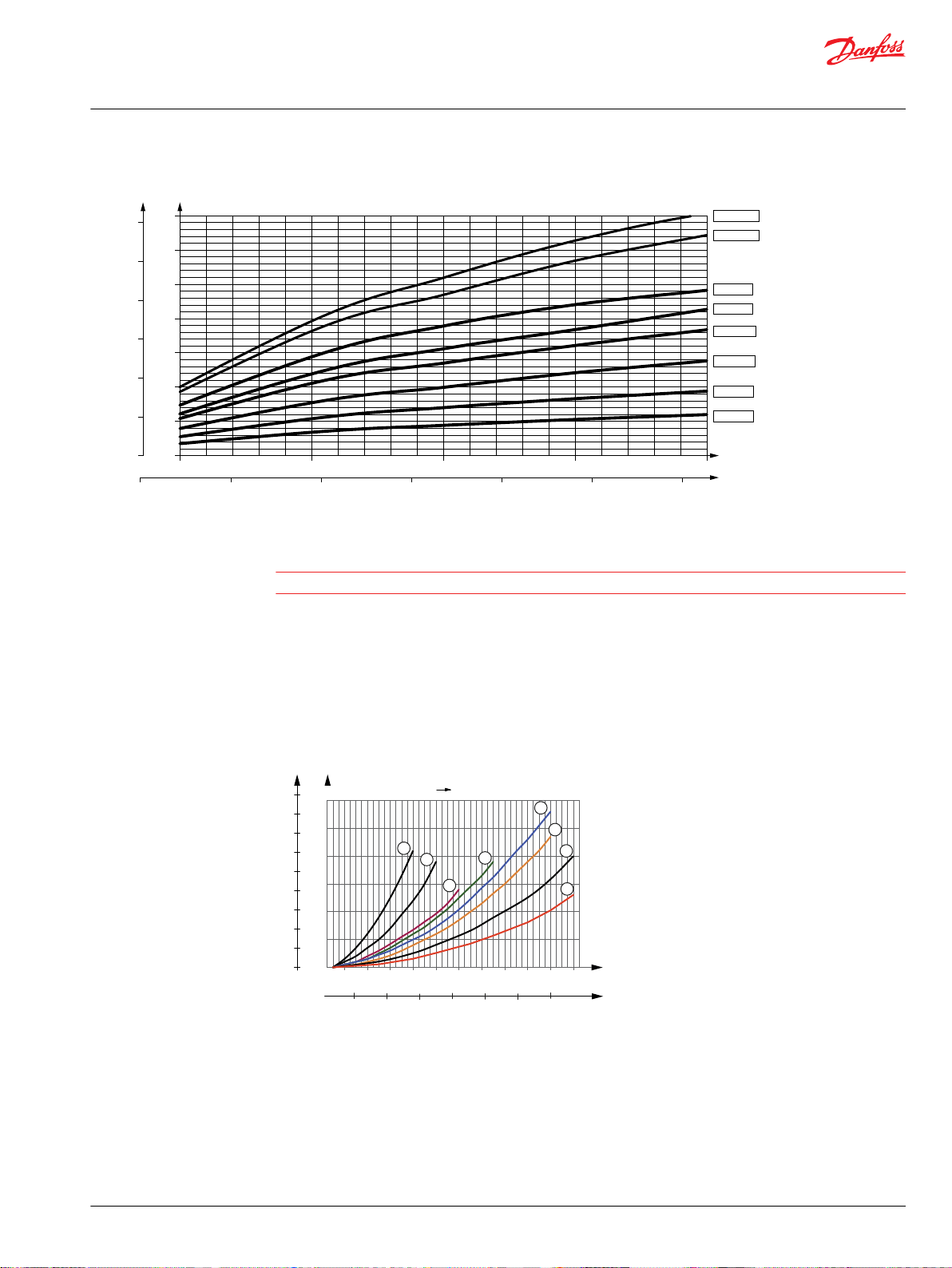

最大阀芯位移时的流量与
LS
压差
警告
由于液动力、油缸压差区域，丹佛斯建议 LS 压差低于 25 bar [360 psi]。
如上所述，工作油口流量取决于泵上设定的 LS 压差。PC 泵保持恒定的排气压力，与泵上的 PC 设定
值相等。因此，PC 泵的 LS 压差可视为 PC 设定值和负载压力之间的差值。因此，工作油口流量会随
负载压力的变化而变化，无法获得压力补偿流量。
用于 PVB 工作模块的 PVG 100 压降
主阀芯最大行程时的
©
Danfoss | BC152886483475zh-000606 | 29
PVB
压降
0
100
20
40
80
30
40
50
160
120
200
l/min
p p
psi
bar
0
500
1000
1500
2000
2500
3000
Q
A/B
US gal/min
86
4
2
0
14
10
12
Q
A/B
A/B T neutral open center spool
DD
V310204.A
250
40/65
100
130
150/180
3500
a
in
PVM
0.240.16 0.20 0.280.08 0.120 0.04
bar
p
PVH
s
U
DC
U
PVE
psi
13
11
0.700.65
160 218
0.75
15
157-689.11
9
5
7
0.600.50 0.55
130
100
73
p
PVH
PVM
P
US
0
25
50
75
100
125
150
175
200
225
0
2
3
4
5
6 7
mm
1
60
50
30
40
10
20
A/B
0
A
190
250
B
C
D
E
F
a
l/min
gal/min
Q
A/BQA/B
产品样本
PVG 100 比例阀组
技术特性

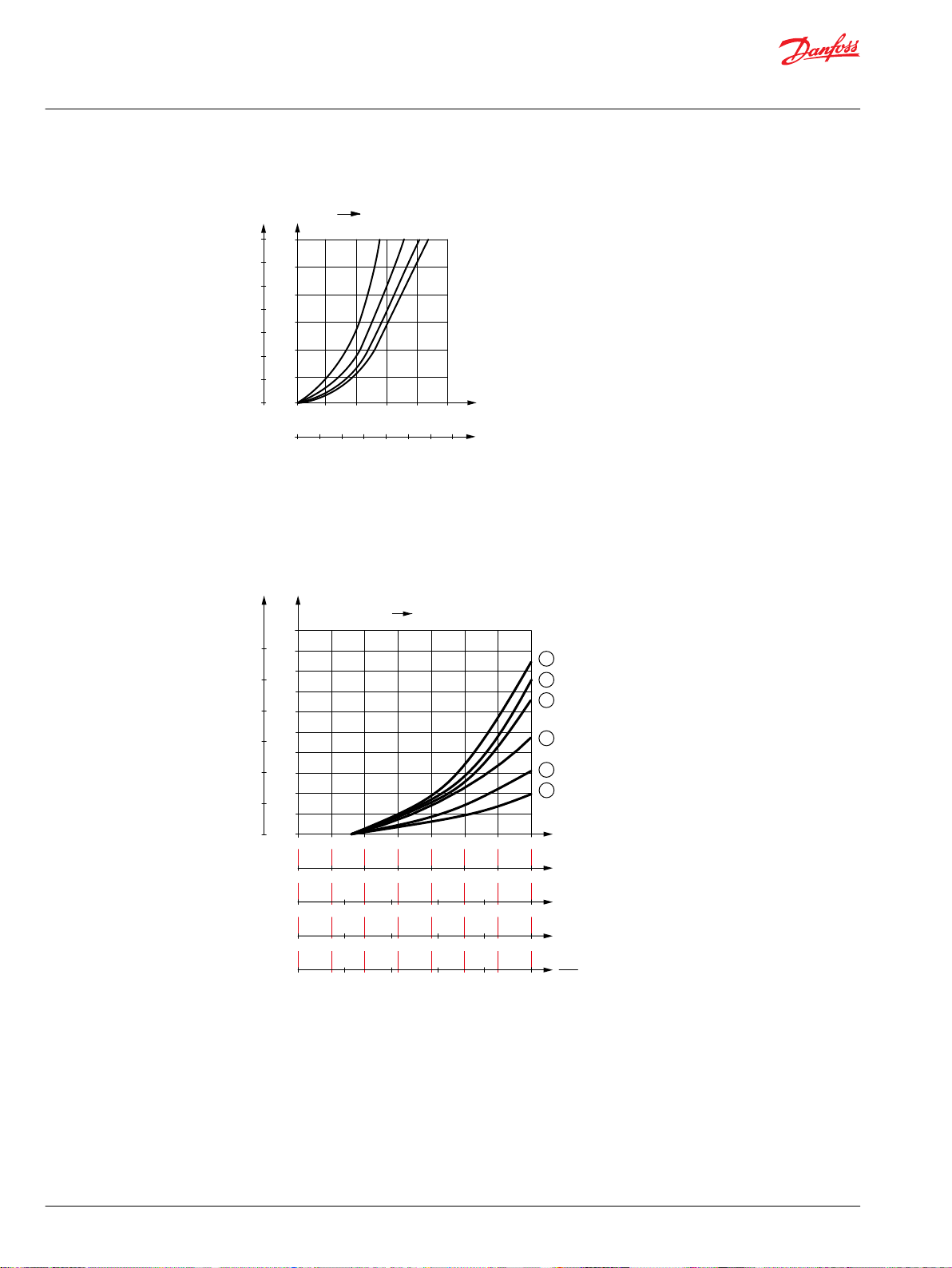

带压力补偿的 PVB，闭芯 PVP
开芯位于中位时的
流量与阀芯
A - F
行程之间的关系
PVB
压降
- 20 bar [290 psi]
30 | © Danfoss | BC152886483475zh-000606
设定泵压和 LS 信号的之间的压力差为 20 bar [290 psi]（在阀门的 P 口测量）。
160
0.65
0.16
0.50
0.08
7
5
73
0.55
100
0.040
9
130
0.60
0.12
157-690.11
DC
s
0.24
11
13
0.70
0.20
15
bar
0.75
218
U
U
psi
p
0.28
a
in
p
PVE
PVH
PVM
PVH
US
225
0
10
20
30
40
50
50
0
0
25
1 2
3
4
75
125
100
175
150
200
60
P A/B
5
6 7
mm
PVM
A
190
B
C
D
E
F
gal/minQl/min
l/min
A/BQA/B
a
产品样本
PVG 100 比例阀组
技术特性

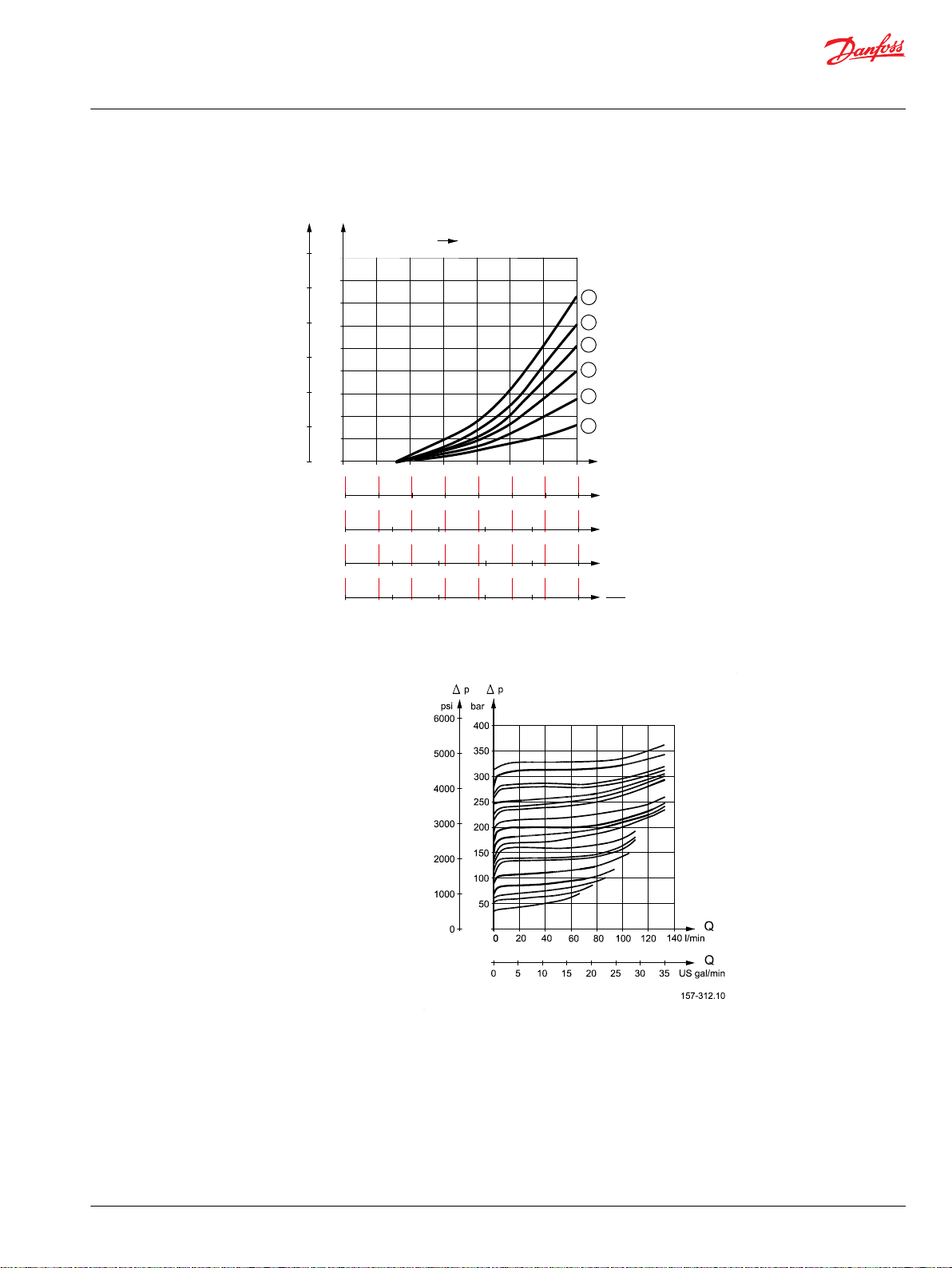

油流量与阀芯
A - F
行程之间的关系
- 15 bar [218 psi]
设定泵压和 LS 信号的之间的压力差为 15 bar [218 psi]（在阀门的 P 口测量）。
PVLP，缓冲阀和补油阀
©
Danfoss | BC152886483475zh-000606 | 31
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
8 7 6 5 4 3 2 1 0 1 2 3 4 5 6 7
0.32 0.28 0.24 0.20 0.16 0.12 0.08 0.04 0 0.04 0.08 0.12 0.16 0.20 0.24 0.28
45
40
35
30
25
20
15
10
5
U
S
U
DC
mm
in
PVM
PVM
PVE
P → A → F P → B
l/min US gal/min
Q
0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.650.65 0.70
P301 789
"F" Spool
"E" Spool
"D" Spool
"C" Spool
"B" Spool
"A" Spool
产品样本
PVG 100 比例阀组
技术特性
PVLP/PVLA 补油阀
缓冲阀 PVLP 用于吸收系统冲击。因此，不应将其用作溢流阀。PVLP 在流量为 10 l/min [2.6 US gal/
min] 时设定。
油流量与浮动阀芯
A - F
行程之间的关系
- 15 bar [218 psi]
压差
32 | © Danfoss | BC152886483475zh-000606
0
400
200
600
1
2
1200
800
1000
1400
Current in mA
3
4
5
6
Spool stroke, mm
7
1600
400
200
600
1200
800
1000
1400
1600
200
100
300
600
400
500
700
800
200
100
300
600
400
500
700
800
@ 12V
@ 24V
V310 000.A
Ideal curve
Hysteresis
280/560 mA 500/1000 mA280/560 mA500/1000 mA
产品样本
PVG 100 比例阀组
技术特性
PVHC 特性 - 阀芯行程与电流
25 bar Pp，21 ctS，25 °C 时的 PVHC 电流响应和迟滞。理想曲线由主阀芯复位弹簧决定。PVHC 有高
的迟滞。迟滞受到粘度、摩擦力、液动力、振颤频率和调制频率的影响。如果条件变化（如：温度
变化），阀芯位置会移动。
©
Danfoss | BC152886483475zh-000606 | 33
PVLP setting
in PVT should
be a minimum
of 30 bar above
setting on the
pump or external
relief valve
Inlet LS
Relief setting
should be set
below the PC
setting of the
pump by the
LS margin"
300
250
T0
P
PpPgage
A B B B B
T
A A A
240
240
160
270 bar PC setting
with 20 bar LS margin
P301 790
P301 232
A AB B
A AB B
产品样本
PVG 100 比例阀组
液压系统
带变排量泵的 PVG 100 示意图示例
电控 PVG 100，变量泵，PVB 100 带集成先导控制单向阀
34 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
液压系统
电控 PVG 100/32，定量泵，PVB 100/32 带集成先导控制单向阀
©
Danfoss | BC152886483475zh-000606 | 35
产品样本
PVG 100 比例阀组
其它操作条件
液压油
液压油在一个液压系统中的主要作用是传递能量； 但它也必须能润滑系统中的运动零件，防止它们
被腐蚀以及将污染物颗粒和热量带出系统。因此，选择含有正确添加剂的合适的液压油相当重要。
这样能实现正常操作和使用寿命长。
矿物液压油
对于使用此阀的系统，丹佛斯推荐使用矿物液压油含添加剂： HLP (DIN 51524) 或 HM (ISO 6743/4)。
抗燃流体
可使用磷酸脂（HFDR 液体），不需采取特殊预防措施。但是，必须用 FPM（氟橡胶）密封代替动态
密封。如果 PVG 100 阀与磷酸脂一起使用，请联系丹佛斯销售部门。
下列油液只有经过丹佛斯销售机构的允许后方可使用：
水-乙二醇混合液（HFC 液体）
•
水-油乳化液（HFB 液体）
•
油-水乳化液（HFAE 液体）
•
颗粒物浓度，污染程度
过滤
生物降解油
PVG 100 可使用菜籽油。
使用菜籽油的条件有：
符合粘度、 含水量，温度和过滤等方面的要求。（详见下面的章节和第 7 页上的技术数据）
•
符合供油厂商推荐的使用条件。
•
在使用其它生物降解流体之前，请联系丹佛斯公司。
油液过滤措施必须防止污染颗粒含量超过允许的程度，即规定范围内的污染程度。
的最大污染度为 23/19/16（参见 ISO 4406）。
按照 ACFTD 方法进行校准。
使用下节中介绍的过滤精度可以有效的保证 23/19/16 的污染度要求。
有效的过滤是保证一个液压系统可靠工作以及具有很长工作寿命的最重要的前提。我们应遵守过滤
器生产商提供的说明和建议。建议根据这些使用说明和建议使用过滤器。
系统过滤器
当系统安全性和可靠性要求很高时，我们推荐选择具有旁路和指示器的高压过滤器。经验表明，10
μm 公称精度过滤器（或更高精度）或者 20 μm 绝对精度过滤器（或更高精度）能很好满足要求。我
们的经验是，在纯机械操作的阀系统中，一个回油过滤器足矣。高压过滤器必须按照过滤器供应商
的规定来选择，以此来保证污染颗粒水平不超过 23/19/16 标准。过滤器必须配置合适的压力表或堵
塞指示器来监测过滤器的工作状况。对于带差动油缸或蓄能器的系统，回油过滤器必须和最大回油
流量相匹配。高压过滤器必须和泵最大流量相匹配。
36 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
其它操作条件
内部过滤器
PVG 32 内置的过滤器并非为了系统过滤，而是为了防止大的污染颗粒进入损坏重要部件。这些大的
颗粒可能会因为泵损坏、软管破裂、快速接头的使用、过滤器损坏、启动和污染等进入系统。电控
PVE 中保护电磁阀的过滤器精度为 150 μm。内部过滤器的破裂压降为 25 bar [360 psi]。
©
Danfoss | BC152886483475zh-000606 | 37
B
A
Standard Mounted Work Section
LS holes
P301 065
B A
LS holes
P301 066
LS holes
产品样本
PVG 100 比例阀组
安装形式
标准安装与选件安装
标准安装 –
PVB“A
”口侧的
PVM
标准安装定义为在 PVB“A”口侧安装 PVM。因此，PVE 或 PV 盖板（PVH、PVMD、PVMR、PVMF 或
PVHC）位于阀门的“B”口侧。
可选安装 –
PVB“B
”口侧的
PVM
可选安装定义为在 PVB“B”口侧安装 PVM。因此，PVE 或 PV 盖板（ PVH、PVMD、PVMR、PVMF 或
PVHC ）将位于阀门的“A”口侧。
PVG 100 中的 PVBS 不对称。因此，PVBS 主阀芯中的“负载敏感”(Ls) 孔道必须位于 PVB 的“B”口
侧。
标准安装阀芯（上方
PVBS）与
可选安装阀芯（下方
PVBS
）
确定阀芯零件号之前，先确定该模块是标准安装还是可选安装。标准和可选安装仅适用于工作模
块。标准安装和可选安装模块可以在同一堆栈中一起使用。
38 | © Danfoss | BC152886483475zh-000606
T0
P
T0LSLST P
LS
Refer to PVPE and Dummy
Spool in PVPF Acessories
P301 051
P
gage
P
P
P
P
P301 052
T0
P
P
gage
P
P
P
P
T0LSLST P
Refer to PVPP in PVP Accessory Section
LS
Refer to PVPE and Dummy
Spool in PVPF Acessories
P301 053
T0
P
T0LSLS
T P
PVPE
LS
P
gage
P
P
P
P
P301 797
T0
P
P
gage
P
P
Ls
产品样本
PVG 100 比例阀组
模块与代码

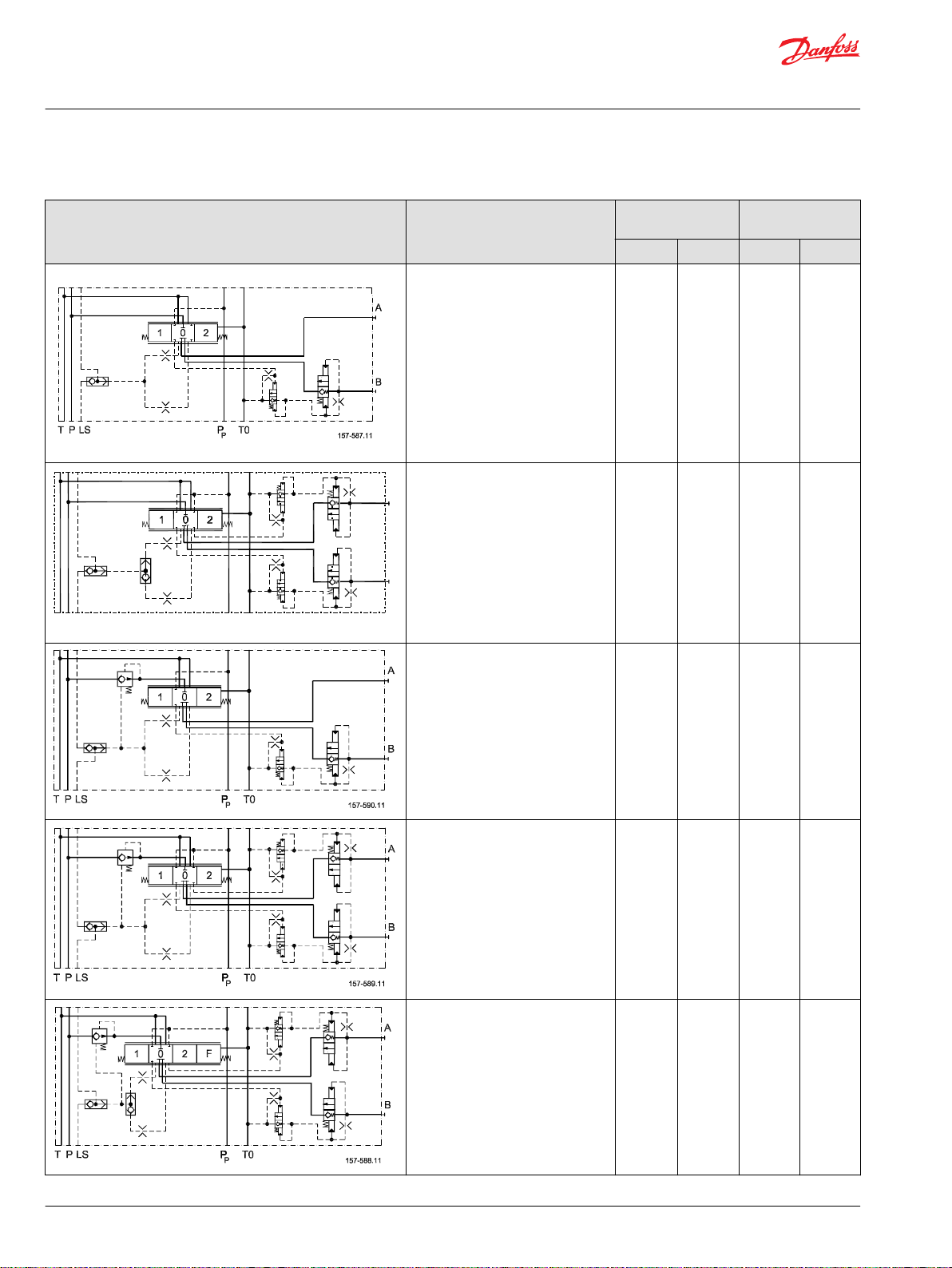

PVPF（开芯）进油模块 - 用于定量泵
符号 描述 BSP 口
G1
开芯泵侧模块，用于定量泵系统
最大泵流量 250 l/min [66 US gal/min]。
带 PVE 电控先导供油。
带先导测压口。
开芯泵侧模块，用于定量泵系统
最大泵流量 250 l/min [66 US gal/min]。
带 PVH/PVHC 液控先导供油。
带先导测压口。
开芯泵侧模块，用于定量泵系统
最大泵流量 250 l/min [66 US gal/min]。
带 PVE 电控先导供油。
先导关断阀蓄能器油口和装置 (PVPP)。
开芯泵侧模块，用于定量泵系统
最大泵流量 250 l/min [66 US gal/min]。
带 PVH/PVHC 液控先导供油。
先导关断阀蓄能器油口和装置 (PVPP)。
*
PVPD（填充阀芯）/PVPE/PVPH 用于任何 PVPF 模块。**PVPE/PVPH 将以电控或液压方式卸荷泵流量进入油箱，以实现低压待命（参见
12 bar
弹簧端
20 bar
弹簧
12 bar
弹簧
20 bar
弹簧
12 bar
弹簧
20 bar
弹簧
12 bar
弹簧
20 bar
弹簧
*
压力匹配阀芯的弹簧 - 仅 PVPF。
161B5110 161B5510
*
161B5112 161B5512
*
11013065 11013066
*
11013067 11013068
*
161B5140 161B5540
*
161B5142 161B5542
*
11013071 11013072
*
11013073 11013074
*
SAE 口
1 5∕16-12
页 28）。
泵侧模块的 PVPF 附件
技术特性
符号
— 填充阀芯
描述 代码
155G5041
PVPE
电控常开，卸荷阀
12 V 155G5052
24 V 155G5054
如果不需要 PVPE 或 PVPH，必须使用“填充阀芯”
PVPH
155G5061
*
液压控制卸荷阀
如果不需要 PVPE 或 PVPH，则必须指定“填充阀芯”。
*
外部先导压力连接： 仅提供 G1/4 螺纹。先导供油应与 LS 压力无关（对先导 PVPH，LS 压力可能不够）。
©
Danfoss | BC152886483475zh-000606 | 39
T0
P
T0
LSLST P
LS
P301 054
PVPP
P
gage
P
P
P
P
P301 055
T0
P
T0
LST P
LS
P
gage
P
P
P
P
P301 056
T0
P
T0
LST P
LS
Refer to PVPP in PVP
Accessory Section
P
gage
P
P
P
P
T0
CF
LS
ST
T
P LS
P301 057
P
gage
P
P
产品样本
PVG 100 比例阀组
模块与代码

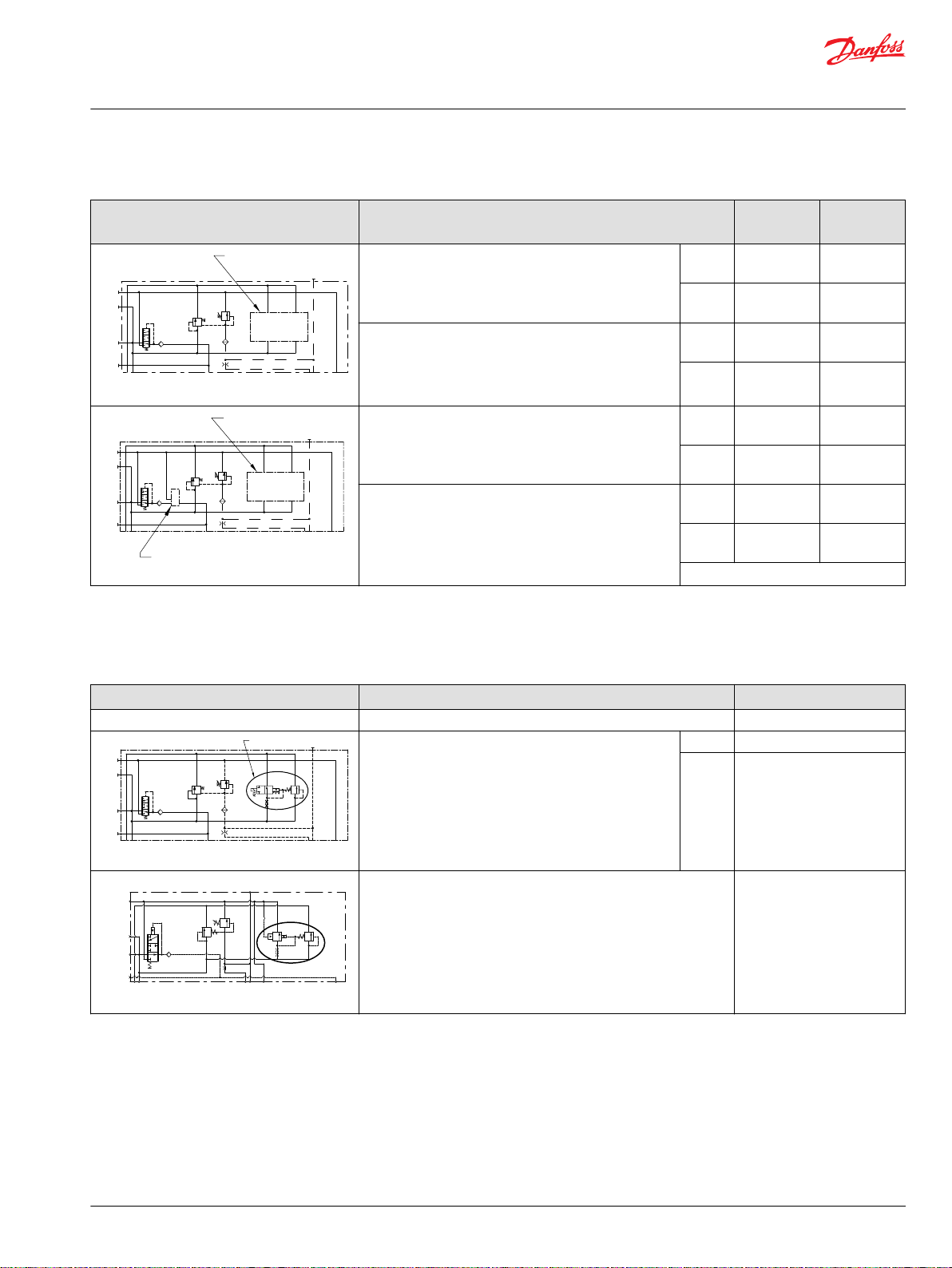

泵侧模块的 PVP（开芯和闭芯）附件
符号 描述 代码
PVPP
电控先导切断阀
常闭电磁阀
PVPV（闭芯）进口模块
12 V 11160318
24 V 11160319
符号
描述 BSP 口
G1
闭芯泵侧模块，用于变量泵系统。
161B5111 161B5511
最大泵流量 250 l/min [66 US gal/min]。
带 PVE 电控先导供油。
带先导测压口。
闭芯泵侧模块，用于变量泵系统。
11013069 11013070
最大泵流量 250 l/min [66 US gal/min]。
带 PVH/PVHC 液控先导供油。
带先导测压口。
闭芯泵侧模块，用于变量泵系统。
161B5141 161B5541
最大泵流量 250 l/min [66 US gal/min]。
带 PVE 电控先导供油。
带先导测压口。
先导切断阀的蓄能器油口和装置。
闭芯泵侧模块，用于变量泵系统。
11013075 11013076
最大泵流量 250 l/min [66 US gal/min]。
带 PVH/PVHC 液控先导供油。
带先导测压口。
先导切断阀的蓄能器油口和装置。
PVPVP，闭芯，优先模块 - 用于变量泵
符号
40 | © Danfoss | BC152886483475zh-000606
描述 代码
BSP 口
P： G¾
T： G1
CF： G½
PVPVP
161B5211 161B5611
闭芯泵侧模块，用于变量泵
最大泵流量 250 l/min [66 US gal/min]
最大 CF 流量 60 l/min [15.9 US gal/min]
带有集成优先功能
带 PVE 控制先导油
PVPVP
11013077 11013078
闭芯泵侧模块，用于变量泵
最大泵流量 250 l/min [66 US gal/min]
最大 CF 流量 60 l/min [15.9 US gal/min]
带有集成优先功能
带 PVH/PVHC 液控先导油
SAE 口
P： 1 1∕16-12
T： 1 5∕16-12
CF： ¾-16
SAE 口
1 5∕16-12
T0
P
P
gage
P
P
P
P
T0LS
LS
T P
LS
产品样本
PVG 100 比例阀组
模块与代码

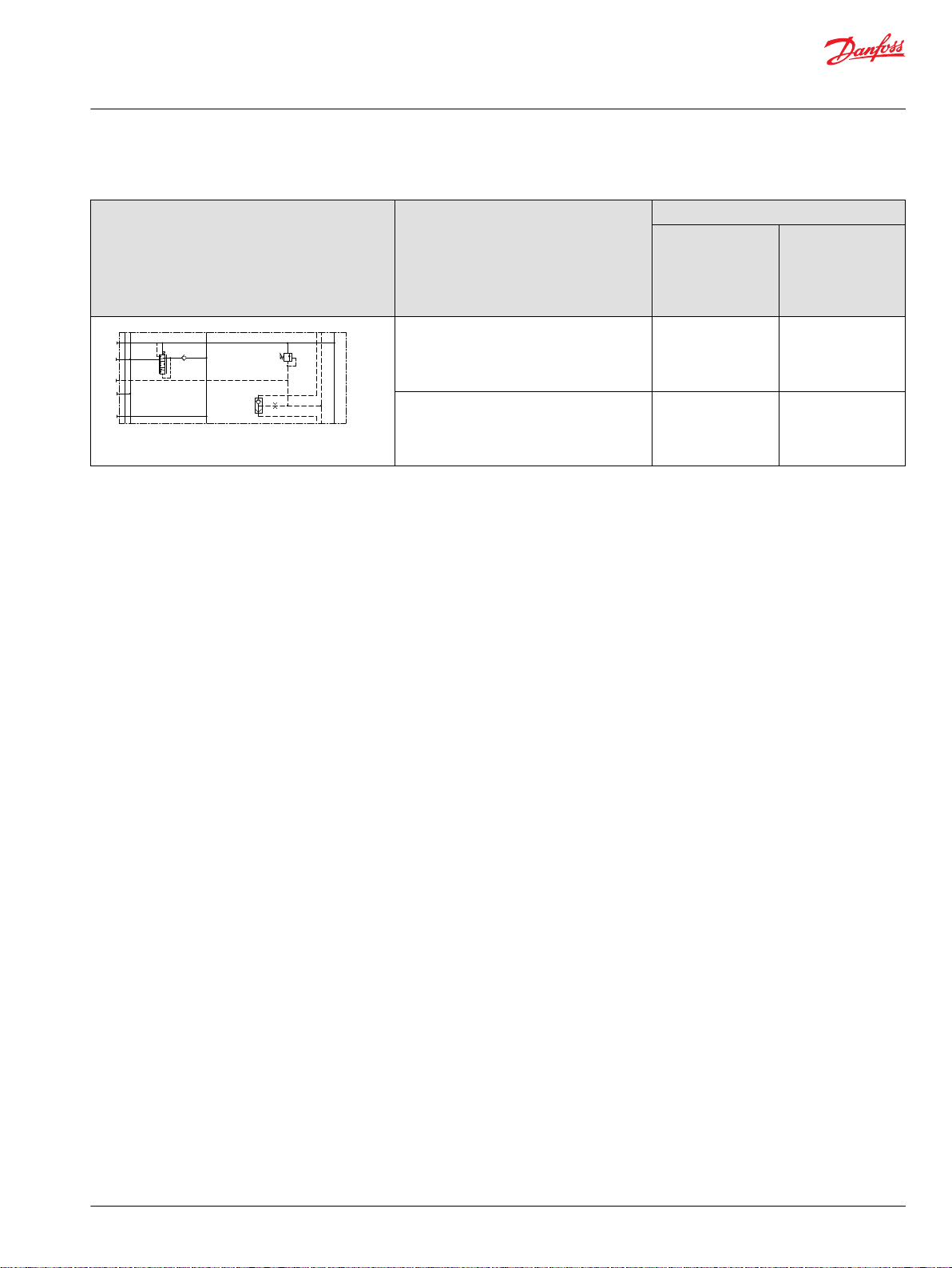

PVPVM，闭芯，中间进油模块 - 用于变量泵
符号 描述 代码
BSP 口：
P = 1¼ 代码 62
公制法兰 LS，TO，
Pg，Pp = G ¼
PVPVM
11130086
*
中间模块，用于变量泵
最大泵流量 400 l/min [106 US gal/min]
带 PVE 控制先导油
PVPVM
11133046
*
中间模块，用于变量泵
最大泵流量 400 l/min [106 US gal/min]
带 PVH/PVHC 液控先导供油
*
需要两个 PVAS 套件。中间进油模块需要在一侧用可选安装阀芯，以保持所有 PVM 或 PVE 控制模块处于同一侧（PVPVM 两面都不带密封圈）。
SAE 口：
P = 1¼ 代码 62
公制法兰
LS，TO，Pg，Pp =
9/16-18 UNF
11133048
*
11133047
©
Danfoss | BC152886483475zh-000606 | 41
P301 125
Shown with PVLP Facility
PVLP not included with PVB
1 2
A
B
TT0P
LS
LScomp
P
P
P301 126
Shown without PVLP Facility
1 2
A
B
TT0P
LS
LScomp
P
P
P301 125
Shown with PVLP Facility
PVLP not included with PVB
1 2
A
B
TT0P
LS
LScomp
P
P
P301 126
Shown without PVLP Facility
1 2
A
B
TT0P
LS
LScomp
P
P
产品样本
PVG 100 比例阀组
模块与代码

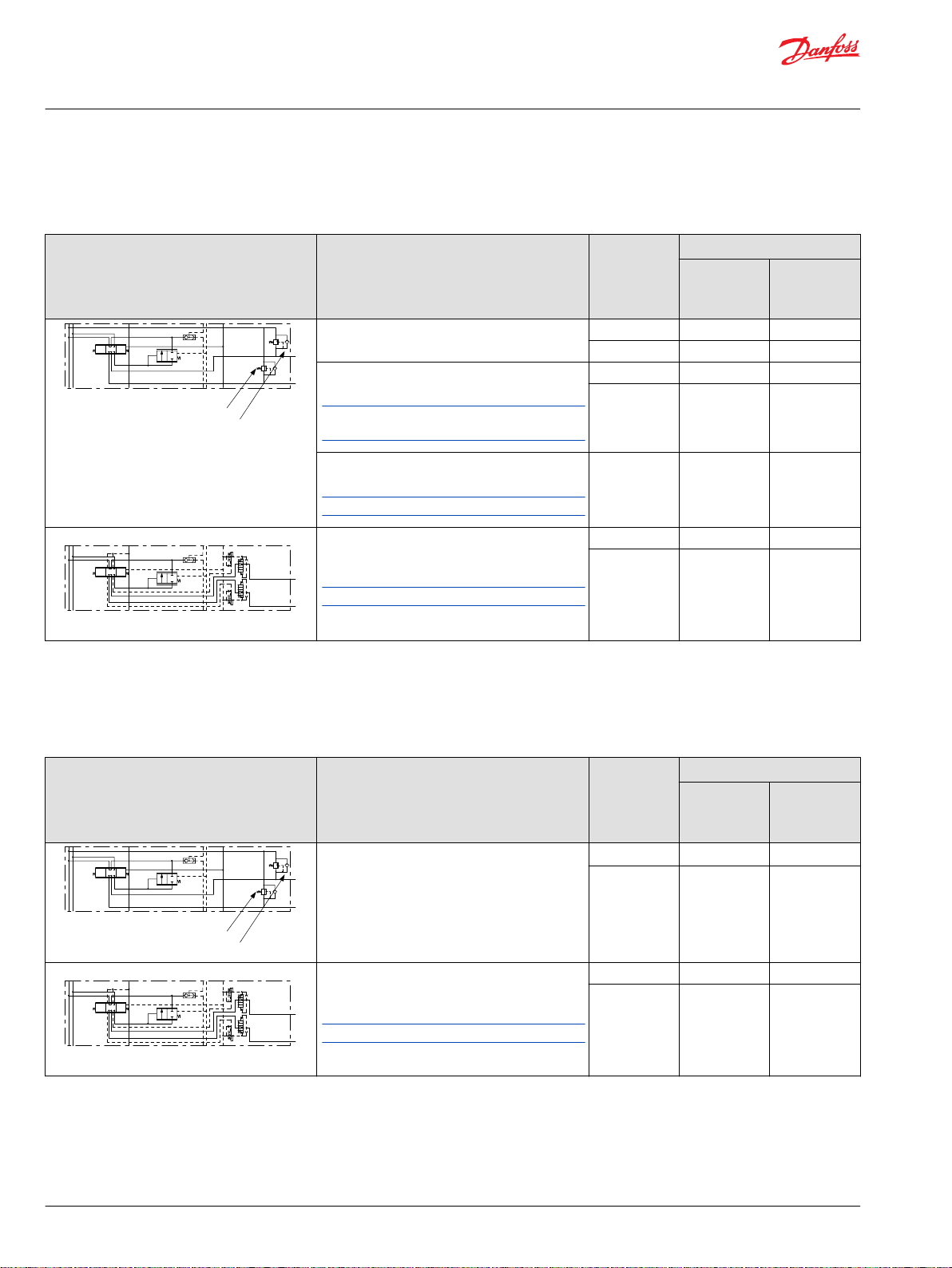

PVB 100 基本模块（标准阀芯）
PVB 100，用于标准阀芯
符号 描述
PVB
阀后补偿
如果需要安装 PVB 尾端模块
阀后补偿
仅与 PVPVP、PVB、PVPVM 和 PVT 兼容（确保
允许缓冲阀排油至油箱）
PVLP
代码
BSP 口
G ¾
SAE 口
1 1∕16–12
UNF
不带
带
1)
不带 —
带
161B6250 161B6650
161B6260 161B6660
11036948
11006889 11070866
PVB 底部带回油口
阀后补偿
用于 PVB 尾端模块
PVBZ
阀后补偿
工作时配有先导单向阀，油口 A 和 B
与 PVMR 或 PVMF 阀芯不兼容
1)
，使用支架 11144936，需要降低最大压力。
PVB 100 基本模块（外露式阀芯）
，用于外露式阀芯，包括“A”油口侧的密封板
PVB 100
符号 描述
PVB
阀后补偿
带
不带
带
PVLP
不带
带
11006887
—
161B6252 161B6652
161B6262 161B6662
代码
BSP 口
G ¾
SAE 口
1 1∕16–12
UNF
11051707 11051708
11051709 11051710
PVBZ
阀后补偿
工作时配有先导单向阀，油口 A 和 B
不带
带
11051711 11051712
11051713 11051714
与 PVMR 或 PVMF 阀芯不兼容
42 | © Danfoss | BC152886483475zh-000606
Shown with PVLP Facility
PVLP not included with PVB
1 2
A
B
TT0P
LS
LScomp
P
P
P301 126
Shown without PVLP Facility
1 2
A
B
TT0P
LS
LScomp
P
P
1
0
2
157-199.11
产品样本
PVG 100 比例阀组
模块与代码

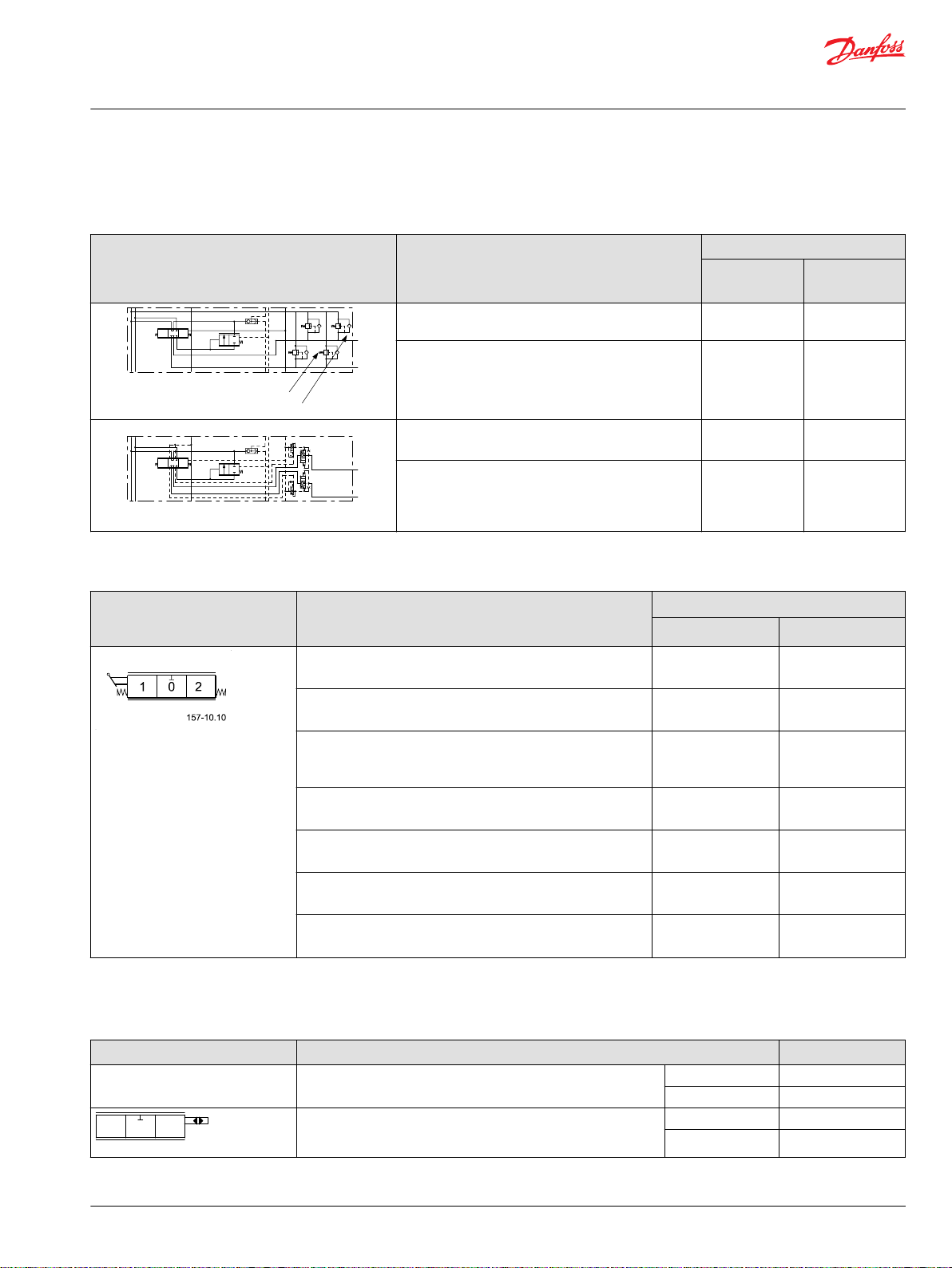

PVB 100 基本模块（大流量阀芯）
PVB 100，用于大流量阀芯
符号 描述 代码
BSP 口
G ¾
PVB
不带用于缓冲阀的装置
PVB
带用于 PVLP 的装置（2x 用于 A 和 B）
11102180 11102181
11102178 11101825
SAE 口
1 3∕16–12 UNF
PVG 100 PVM 代码
符号
*
调节螺钉可单独调节油口 A 和 B 的流量。
描述 代码
PVM，铝制外壳
标准，弹簧回中，带底座/控制手柄 (22.5°)
PVM，铝制外壳
标准，弹簧回中，带底座/控制手柄 (37.5°)
PVM，铝制外壳
无控制手柄和底座
带可安装控制手柄的轴
PVM，铝制外壳
不带控制手柄 (37.5 °)
PVM，铝制外壳
带底座 (22.5 °)
PVM，铸铁外壳
标准，弹簧回中
PVM，阳极化铝外壳
标准，弹簧回中
A 和 B 口带 PVBZ 的 PVB
不带用于 PVLP 的装置
A 和 B 口带 PVBZ 的 PVB
带用于 PVLP 的装置（2x 用于 A 和 B）
11102184 11102185
11102182 11102183
带有调节螺钉
*
不带流量调节螺栓
157B3171 157B3191
157B3172
157B3192
157B3173 157B3193
157B3174 157B3194
157B3175 157B3195
157B3161 -
157B3184 -
PVM / PVH，盖板
符号
— PVMD*纯机械控制盖板 铝
©
Danfoss | BC152886483475zh-000606 | 43
描述 代码
157B0001
157B0021
157B0007
PVH，液压远程控制盖板
铸铁
G¼ 157B0008
9∕16-18 UNF
+
-
Setpoint
Driver A
Current
Feedback A
Driver B
Current
Feedback B
+
---
产品样本
PVG 100 比例阀组
模块与代码
符号 描述 代码
PVMR*，摩擦定位盖板
157B0015
PVMF*，机械浮动位置锁定，P -> A -> F
*
与 PVM 相反，与 PVG 100 PVBZ 不兼容。
PVEO，开/关控制
符号
描述
PVEO
有关 PVE 的更多信息，请参阅目录 BC152886484010。
PVHC - 主阀芯控制
符号
开/关
带斜坡的开/关
阳极化开/关
157B0005
Hirschmann AMP Deutsch
12 V 24 V 12 V 24 V 12 V 24 V
157B4216 157B4228 157B4901 157B4902 157B4291 157B4292
157B4217 157B4229 157B4903 157B4904 11109080 11109092
157B4266 157B4268 - 157B4272 - -
描述
AMP Deutsch
12 V 24 V 12 V 24 V
PVHC
11112037 11112036 11112038 11112039
PVHC 是用于 PVG 32 和 PVG
100 中主阀芯控制的电控模
块。该电控模块使用两个电
流控制的比例减压阀。
®
PVEA/PVEH/PVES，比例控制
符号
描述
PVEA
*
标准，主动故障监控
标准，被动故障监控
*
PVEA-DI
标准，主动故障监控
标准，被动故障监控
PVEH
标准，主动故障监控
标准，被动故障监控
标准，被动，阳极化
PVEH-F
浮动，被动故障监控
浮动，主动故障监控
44 | © Danfoss | BC152886483475zh-000606
Hirschmann AMP Deutsch
11 - 32 V 11 - 32 V 11 - 32 V
- 157B4734 157B4792
- 157B4735 11107365
- 157B4736 157B4796
- 157B4737 157B4032 157B4034 157B4092
157B4033 157B4035 157B4093
157B4073 - -
- 157B4075 157B4392
157B4332 - -
®
P
p
T0LSLS
comp
T P
PVLA
A
B
1 2
P301 134
Work Port Open To Tank
A
B
1 2
P301 135
T T0P LS LScompP
P
产品样本
PVG 100 比例阀组
模块与代码
符号 描述
PVEH-DI
标准，主动故障监控
标准，被动故障监控
PVES
0% 迟滞，主动故障监控
0% 迟滞，被动故障监控
PVEP
PVED
*
流量超过 130 l/min [34.3 US gal/min] 的 PVEA 可能无法将阀芯移动到全行程
PVEP，电压 PWM，主动故障监控
CAN 总线接口
有关 PVE 的更多信息，请参阅目录 BC152886484010。
PVLA，防吸空阀安装在 PVB 中
符号
Hirschmann AMP Deutsch
11 - 32 V 11 - 32 V 11 - 32 V
- 157B4036 157B4096
- 157B4037 -
157B4832 157B4834 157B4892
157B4833 157B4835 11089276
- - 11034832
- 11079034 11079033
描述 代码
PVLA
157B2001
防吸空阀安装在
PVB 的 PVLP 腔内
®
保护帽
157B2002
用于将非活动工作油口连接到
油箱
©
Danfoss | BC152886483475zh-000606 | 45
PVLP
1 2
P301 133
T
T0
A
B
P LSLScompP
P
产品样本
PVG 100 比例阀组
模块与代码
PVLP，缓冲/防吸空阀安装在 PVB 中
符号 描述 设置 代码
bar psi
PVLP
缓冲阀与防吸空阀
（不可调）
32 460 157B2032
50 725 157B2050
63 914 157B2063
80 1160 157B2080
100 1450 157B2100
125 1813 157B2125
140 2031 157B2140
150 2175 157B2150
160 2320 157B2160
175 2538 157B2175
190 2755 157B2190
210 3045 157B2210
230 3335 157B2230
240 3480 157B2240
250 3625 157B2250
265 3843 157B2265
280 4061 157B2280
300 4351 157B2300
320 4641 157B2320
350 5075 157B2350
PVT 100，回油模块
符号
描述 油口尺寸 代码
PVT
无带电元件
带 T 口
G 1¼ 161B2500
15∕8-UNF
161B2520
PVLP 缓冲阀装置
PVT
无带电元件
带 T 口
G 1¼ 161B2505
15∕8-UNF
161B2525
PVLP 缓冲阀装置
带 LX 接头 G1/4
[ 9/16 in – 18 UNF]
46 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
模块与代码

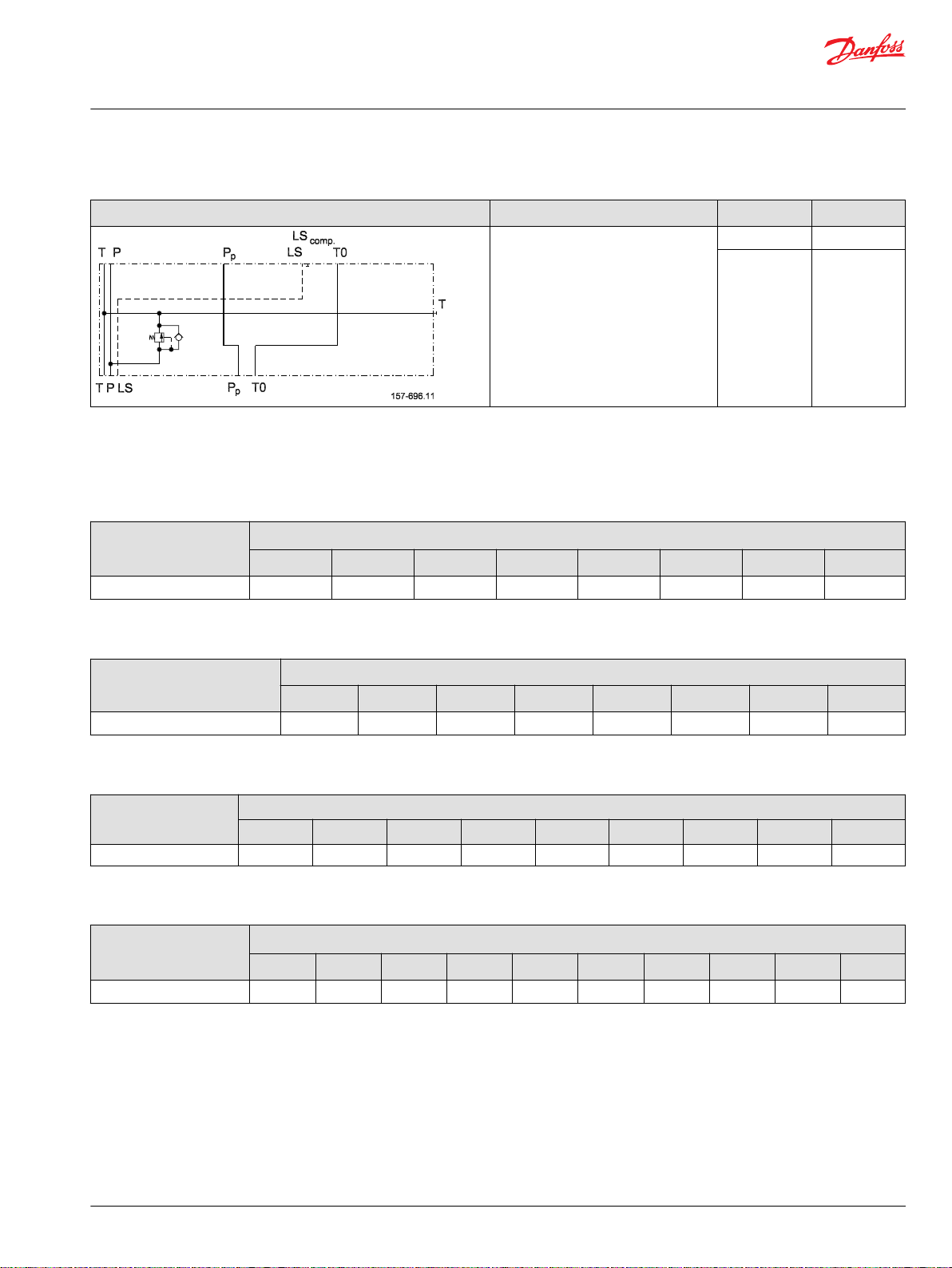

PVTI 100/32，过渡模块*
符号 描述 油口尺寸 代码
PVTI
无带电元件
带 T 口
PVLP 缓冲阀装置
* 必须使用配备 T0 的 PVG32 模块，详情请参阅 丹佛斯技术信息 - 基本模块 PVBZ，
BC152886484167。
PVG 100 PVSI/PVT，装配组件
G 1¼ 161B2200
15∕8-UNF
161B2220
描述
连接螺栓和密封件
代码 161B....
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
8001 8002 8003 8004 8005 8006 8007 8008
PVBE（尾部模块），装配组件
描述
连接螺栓和密封件
代码
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
11081671 11017005 11017006 11017007 11017008 11017009 11017010 11017011
PVG 100/PVTI，过渡模块装配组件
描述
连接螺栓和密封件
代码
0 PVB 1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
11143008 161B8021 161B8022 161B8023 161B8024 161B8025 161B8026 161B8027 161B8028
PVB 32，装配组件
描述
连接螺栓和密封件
代码 157B....
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB 9 PVB 10 PVB
8000 8001 8002 8003 8004 8005 8006 8007 8008 8009
©
Danfoss | BC152886483475zh-000606 | 47
157-586.13
T P LS
A
B
T0P
p
产品样本
PVG 100 比例阀组
模块与代码
带 T0 和 PVBZ 的 PVG 32 工作模块（与 PVG 100 兼容）
符号 PVBZ 说明 不带热压安全阀的
不带补偿器和负载失效单向阀
工作口 B 带液控单向阀
最大工作口压力 =
210 bar [3045 psi]
不带补偿器和负载失效单向阀
工作口 A 和 B 带液控单向阀
最大工作口压力 =
210 bar [3045 psi]
带补偿器
工作口 B 带液控单向阀
补偿的工作油口最大流量 = 100
l/min [26.4 US gal/min]
最大工作口压力 =
210 bar [3045 psi]
157B...
BSP SAE BSP SAE
6051 6451 - -
6052 6452 - -
6251 - 6261 6661
带热压安全阀的
157B...
带补偿器
工作口 A 和 B 带液控单向阀
带补偿器的工作口流量
A/B = 100 l/min [26.4 US gal/min]
最大工作口压力 210 bar [3045 psi]
带补偿器
工作口 A 和 B 带液控单向阀
LSA/B 梭阀，用于浮动阀芯和带单
向阀的阀芯
带补偿器的工作口流量
A/B = 100 l/min [26.4 US gal/min]
最大工作口压力 210 bar [3045 psi]
6252 6652 6262 6662
- - 6266 6666
48 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
模块与代码
接头： A 和 B 口 G 1/2 [7/8 in - 14]
请参阅出版物 BC152886483664 了解 PVBZ 阀芯的选择，参阅 BC152886484167 了解带 P.O. 检查的
PVBZ 模块。
带 T0 的 PVG 32 基本模块 PVB（与 PVG 100 兼容）
符号 PVB 说明 代码 157B....
不带 PVLP 63 带 PVLP 63
BSP SAE BSP SAE
不带负载失效单向阀和压力补偿
器。
可用于负载保持阀防止油通过通道 P
回流的情况。
6010 6410 - -
负载失效单向阀
带补偿阀
带补偿阀
可调节 LS A/B 限流阀。
外部 LS 接头油口 A/B。
可用于浮动位阀芯。
6110 6909 6140 6904
6210 6922 6240 6906
6213 6613 6243 6643
接头： A 和 B 口 G 1/2 [7/8 in - 14]
©
Danfoss | BC152886483475zh-000606 | 49
产品样本
PVG 100 比例阀组
模块与代码
请参阅出版物 BC152886483664 了解 PVB 阀芯选择。
用于电控和机械控制的抛物线型标准阀芯
符号 压力补偿流量（指定流量为 15 bar 泵压差）
三位四通，闭式中位
标准安装
可选安装
三位四通，开式中位，带节流孔
标准安装
可选安装
四位四通，闭式中位，电动浮动 P –> A –> F
标准安装
可选安装
四位四通，开式中位，带节流孔
电动浮动 P –> A –> F
标准安装
l/min [US gal/min]
A
40 [10.6]
161B7022 161B7023 161B7024 161B7025 161B7026 161B7027
11013079 11013080 11013081 11013082 11013083 11013084
161B7122 161B7123 161B7124 161B7125 161B7126 161B7127
11013085 11013086 11013087 11013088 11013089 11013090
161B7622 161B7623 161B7624 161B7625 161B7626 161B7627
11013091 11013092 11013093 11013094 11013095 11013096
11016865 11016866 11016867 11016868 11016869 11016870
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
可选安装
11016871 11016872 11016873 11016874 11016875 11016876
用于液压控制的抛物线型标准阀芯
符号
三位四通，闭式中位
标准安装
可选安装
三位四通，开式中位，带节流孔
标准安装
压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
A
40 [10.6]
161B9522 161B9523 161B9524 161B9525 161B9526 161B9527
11013097 11013098 11013099 11013100 11013101 11013102
161B9622 161B9623 161B9624 161B9625 161B9626 161B9627
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
50 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
模块与代码
符号 压力补偿流量（指定流量为 15 bar 泵压差）
可选安装
四位四通，闭式中位，液压浮动 P –> A –> F
标准安装
可选安装
l/min [US gal/min]
A
40 [10.6]
11013103 11013104 11013105 11013106 11013107 11013108
11134629 11134630 11134631 11134632 11134633 11134634
11134635 11134636 11134637 11134638 11134639 11134692
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
摩擦定位阀芯，PVMR（与 PVBZ 100 不兼容）渐进流量特性
符号
三位四通，开式中位，带节流孔
标准安装
可选安装
压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
A
40 [10.6]
161B9732 161B9733 161B9734 161B9735 161B9736 161B9737
11013109 11013110 11013111 11013112 11013113 11013114
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
用于机械浮动位置的阀芯，PVMF（与 PVBZ 100 不兼容）渐进流量特性
符号
四位四通，闭式中位
标准安装
可选安装
压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
A
40 [10.6]
161B9822 161B9823 161B9824 161B9825 161B9826 161B9827
11013115 11013116 11013117 11013118 11013119 11013120
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
©
Danfoss | BC152886483475zh-000606 | 51
产品样本
PVG 100 比例阀组
模块与代码
标准阀芯（电气和机械驱动），线性流量特性
符号 压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
三位四通，闭式中位
标准安装
A
40 [10.6]
11016852 11016853 11016854 11016855 11016857 11016858
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
可选安装
11016859 11016860 11016861 11016862 11016863 11016864
标准阀芯（电和机械驱动），开式中位，带节流孔，线性流量特性
符号
三位四通，开式中位，带节流孔
标准安装
可选安装
压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
A
40 [10.6]
11116606 11116607 11116608 11116609 11116610 11116611
- - 11090529 11090653 - -
B
65 [17.2]
标准阀芯（液压和机械控制），中位开式，带节流孔，线性流量特性
符号
三位四通，开式中位，带节流孔
标准安装
压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
A
40 [10.6]
11116612 11116613 11116614 11116615 11116616 11116617
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
标准阀芯（电控和机械控制），中位全开； 抛物线流量特性
符号
三位四通，全开，中位
标准安装
压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
A
40 [10.6]
11121597 11121598 11121599 11121600 11121601 11145837
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
52 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
模块与代码
标准阀芯（液压和机械控制），中位全开； 线性流量特性
符号 压力补偿流量（指定流量为 15 bar 泵压差）
l/min [US gal/min]
A
40 [10.6]
三位四通，全开，中位
标准安装
11121602 11121603 11121604 11121605 11121606 11005747
大流量阀芯（电气和机械控制）抛物线型流量特性
大流量阀芯（电控和机械控制）
符号 压力补偿流量
三位四通，闭式中位
标准安装
B
65 [17.2]
C
100 [26.4]D130 [34.4]E150 [39.6]F180 [47.6]
（指定流量为 15 bar 泵压差）
210 l/min
[55.4 US gal/min]
11102188 11102192
240 l/min
[63.4 US gal/min]
可选安装
三位四通，开式中位，带节流孔
标准安装
可选安装
11102200 11102205
11102189 11102193
11102201 11102206
大流量阀芯（液压和机械控制）抛物线型流量特性
大流量阀芯
符号 压力补偿流量
三位四通，闭式中位
标准安装
可选安装
（液控和机械控制）
（指定流量为 15 bar 泵压差）
210 l/min
[55.4 US gal/min]
11102186 11102190
11102198 11102202
240 l/min
[63.4 US gal/min]
三位四通，开式中位，带节流孔
标准安装
可选安装
©
Danfoss | BC152886483475zh-000606 | 53
11102187 11102191
11102199 11102203
PVB part number
includes seal plate
P301 136
020065
4-Way, 3-Position, Closed Neutral Position
Standard Mount
P301 138
4-Way, 3-Position, Throttled Open
Standard Mount
P301 139
产品样本
PVG 100 比例阀组
模块与代码
大流量阀芯，全开式 A/B → T 和中位； 抛物线流量特性
大流量阀芯（液控和机械控制）
符号 压力补偿流量
三位四通，闭式中位，电驱动
标准安装
（指定流量为 15 bar 泵压差）
210 l/min
[55.4 US gal/min]
11148962 11148961
240 l/min
[63.4 US gal/min]
可选安装
三位四通，闭式中位，液压驱动
标准安装
可选安装
开放式阀芯抛物线型流量特性
11148951 11148952
11148953 11148954
11148955 11148956
以下阀芯带可提供用于机械控制的手柄。这些阀芯仅适用于标准安装。
符号
54 | © Danfoss | BC152886483475zh-000606
压力补偿流量 l/min [US gal/min]*
A
40 [10.6]
11051695 11051696 11051697 11051698 11051699 11051700
11051701 11051702 11051703 11051704 11051705 11051706
B
65 [17.2]
C
100 [26.4]
D
130 [34.4]
E
150 [39.6]
F
180 [47.6]
P301 064
产品样本
PVG 100 比例阀组
尺寸
PVG 100 总体尺寸
©
Danfoss | BC152886483475zh-000606 | 55
产品样本
PVG 100 比例阀组
尺寸
带开芯 PVPF 的 PVG 100 尺寸
PP 蓄能器： G¼ [9∕16 in-18UNF] P： 泵油口： G1 [15∕16 in-12UNF]
T0 和 LS： G¼ [9∕16 in-18UNF] L： LS 卸荷阀
P 和 Pp 压力表： G¼ [9∕16 in-18UNF] G： PVPE 卸荷阀
K： LX： G¼ [9∕16 in-18UNF] H： PVPP 先导切断阀
F： 回油口： G1 [15∕16 in-12UNF] J： 安装螺纹； M12 x 14 mm 深
为了避免安装表面不平稳导致阀芯卡滞或阀间泄漏，建议仅使用提供的 4 个安装孔中的 3 个。
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
L1 mm 80 128 176 224 272 320 368 416
[in] [3.15] [5.04] [6.93] [8.82] [10.71] [12.60] [14.49] [16.38]
56 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
尺寸
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
L2 mm 176 224 272 320 368 416 464 512
[in] [6.93] [8.82] [10.71] [12.60] [14.49] [16.38] [18.27] [20.16]
PVG 100/32，闭芯 PVPV
PP 蓄能器： G¼ [9∕16 in-18UNF] E： PVB 100 的 A 和 B 口： G¾ [11∕16 inin - 12 UNF]
©
Danfoss | BC152886483475zh-000606 | 57
产品样本
PVG 100 比例阀组
尺寸
T0 和 LS： G¼ [9∕16 in-18UNF] H： 油口 A 和 B PVB 32： G½ [7∕8 in - 14 UNF]
P 和 Pp 压力表： G¼ [9∕16 in-18UNF] I： 安装螺纹； M8 x 15 mm 深 [5/16 in - 18 UNC]
D： 泵油口： G1 [15∕16 in-12UNF] J： 安装螺纹； M12 x 14 mm 深
F： 油箱油口： G1¼ [15∕8 in - 12 UNF] L： LS 卸荷阀
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB 9 PVB 10 PVB
L1 mm 80 128 176 224 272 320 368 416 - -
[in] [3.15] [5.04] [6.93] [8.82] [10.71] [12.60] [14.49] [16.38] - -
L2 mm 100 148 196 244 292 340 388 436 484 532
[in] [3.94] [5.83] [7.72] [9.61] [11.50] [13.39] [15.28] [17.16] [19.05] [20.94]
L3 mm - 245 293 341 389 437 485 533 581 629
[in] - [9.64] [11.54] [13.43] [15.31] [17.20] [19.09] [20.98] [22.87] [24.76]
建议阀组中的 PVB 100/32 不要超过 10 个。
PVG 100，闭芯 PVP 集成优先阀
CF： G½ [¾ in - 16 UNF]
LS： G¼ [9∕16 in - 18 UNF] LST ： 用于转向装置的 LS： G¼ [9∕16 in - 18 UNF]
P 口压力表： G¼ [7∕16 in - 24 UNF] E： PVB 100 的 A 和 B 口： G¾ [1 1∕16 in - 12 UNF]
K： LX 接头 G¼ [9∕16 in - 18 UNF]
58 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
尺寸
用于大流量 PVB 的 A 和 B 口： G3/4 [1 3/1614 UNF]
T0 口： G¼ [9∕16 in - 18 UNF]
Pp 口压力表： G¼ [7∕16 in - 24 UNF] J： 带有 M12 螺钉孔的安装支架
P 泵： G¾ [1 1∕16 in - 12 UNF] M： LS 卸荷阀
F： G¼ [1 1∕16 in]
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
L1 mm 140 188 236 284 332 380 428 476
[in] [5.51] [5.12] [9.29] [11.18] [9.13] [14.96] [16.85] [18.74]
L2 mm 198 246 294 342 390 438 486 534
[in] [7.80] [9.69] [11.57] [13.46] [15.35] [17.24] [19.13] [21.02]
H：
©
Danfoss | BC152886483475zh-000606 | 59
P301 140E
161 ± 3.0
[6.34 ± 0.12]
Inlet Ports
161 ± 3
[6.34 ± 0.12]
Tank Ports
111.5 ± 2.5
[4.39 ± 0.1]
LX Ports
(9/16-18 SAE)
3X Torque
38 - 42 N•m
131 ± 2.5
[5.16 ± 0.1]
To port
(9/16-18 SAE)
12 ± 2
[0.47 ± 0.08]
161 ± 3
[6.34 ± 0.12]
Work Ports
173 ± 3
[6.81 ± 0.12]
(83)
[3.27]
(44)
[1.73]
(60)
[2.36]
(247)
[9.72]
12.5 ± 2 [0.49 ± 0.08]
12.5 ± 2 [0.49 ± 0.08]
39 ± 2 [1.53 ± 0.08]
224 ± 2.5 [9.6 ± 0.1]
235 ± 3 [9.25 ± 0.12]
(268) [10.55]
135 ± 2.5 [5.31 ± 0.1]
183 ± 2.5 [7.2 ± 0.1]
201
REF.
175
REF.
Outlet ports
(1 5/8-12 SAE)
118.0 ± 2.5
[4.65 ± 0.1]
Inlet Port
(1 5/16-12 SAE)
93 ± 2
[3.66 ± 0.08]
62.5 ± 2
[2.46 ± 0.08]
(51.3) [2.02]
24.5 ± 2.0 [0.96 ± 0.08]
87 ± 2 [3.43 ± 0.08]
92.5
[3.64]
产品样本
PVG 100 比例阀组
尺寸
示例
PVG 100，用于变量泵
60 | © Danfoss | BC152886483475zh-000606
P301 791
176.0 [6.93]
231.0 [9.09]
407.0 [16.02]
118.0 [4.65]
85.0 [3.35]
产品样本
PVG 100 比例阀组
尺寸
PVPVM，组合两个 PVT 模块
©
Danfoss | BC152886483475zh-000606 | 61
185.0 [7.28]
240.0 [9.45]
416.0 [16.38]
118.0 [4.65]
81.0 [3.19]
474.0 [18.66]
40.0 [1.57] 85.0 [3.35]
产品样本
PVG 100 比例阀组
尺寸

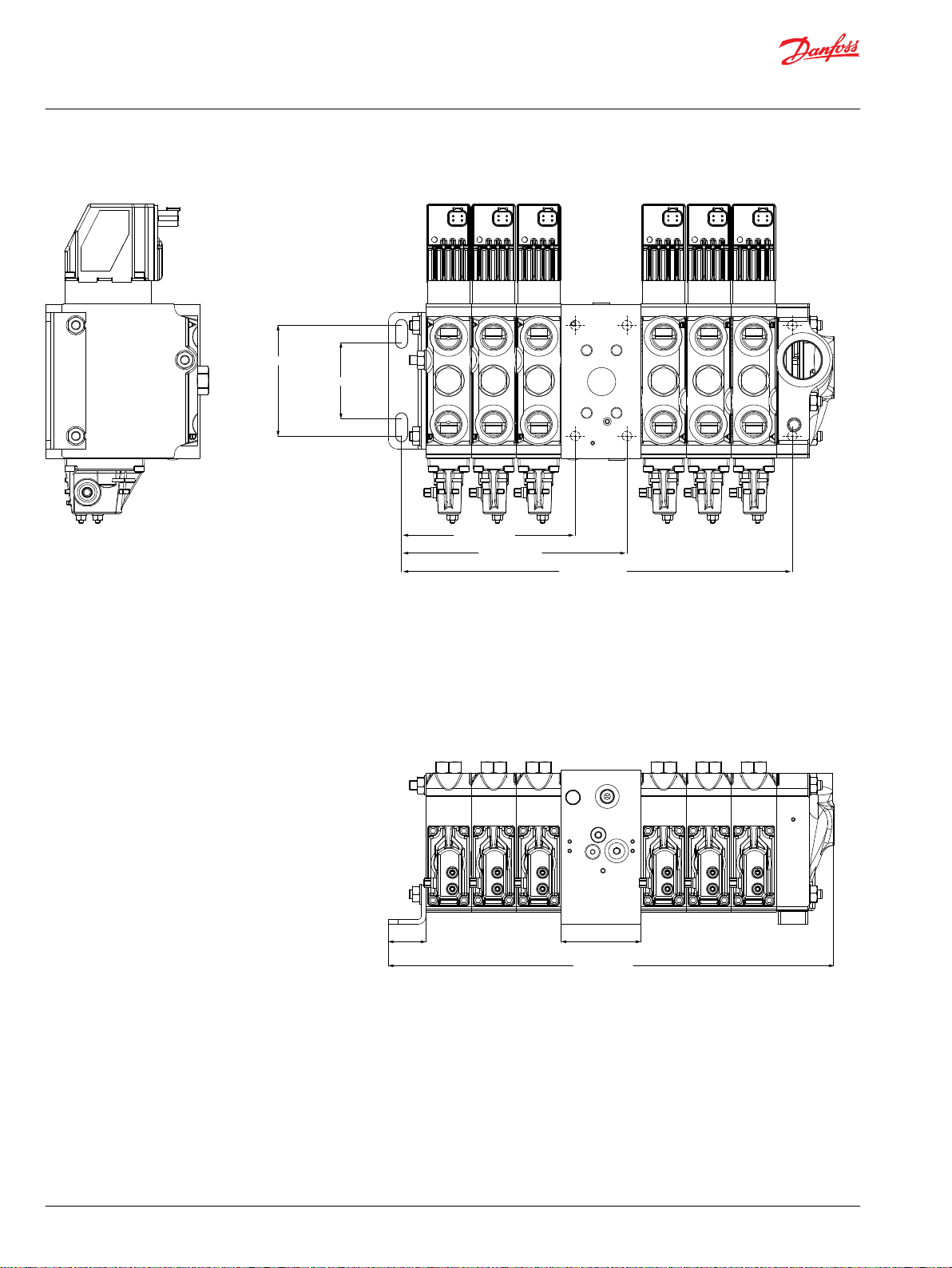

PVPVM，组合一个 PVT 和一个 PVBE
62 | © Danfoss | BC152886483475zh-000606
198.0 [7.80]
181.0 [7.13]
17.0 [0.67]
100.5 [3.96]
5.3 [0.21]
46.2 [1.82]
1.8 [0.07]
86.5 [3.41]
52.0 [2.05]
P301 793
182.5 [7.19]
∅12.9 [∅0.51]x2
R7.8 [R0.31]x4R12.5 [R0.49]x2
52.5 [2.07]
12.5 [0.49]
165.0 [6.50]
17.5 [0.69]
17.5 [0.69]
50.0 [1.97]
17.5 [0.69]
40.6 [1.60]
141.9 [5.59]
165.0 [6.50]
6.3 [0.25]
R4.0 [R0.16]
R10.2 [R0.40]
P301 794
产品样本
PVG 100 比例阀组
尺寸

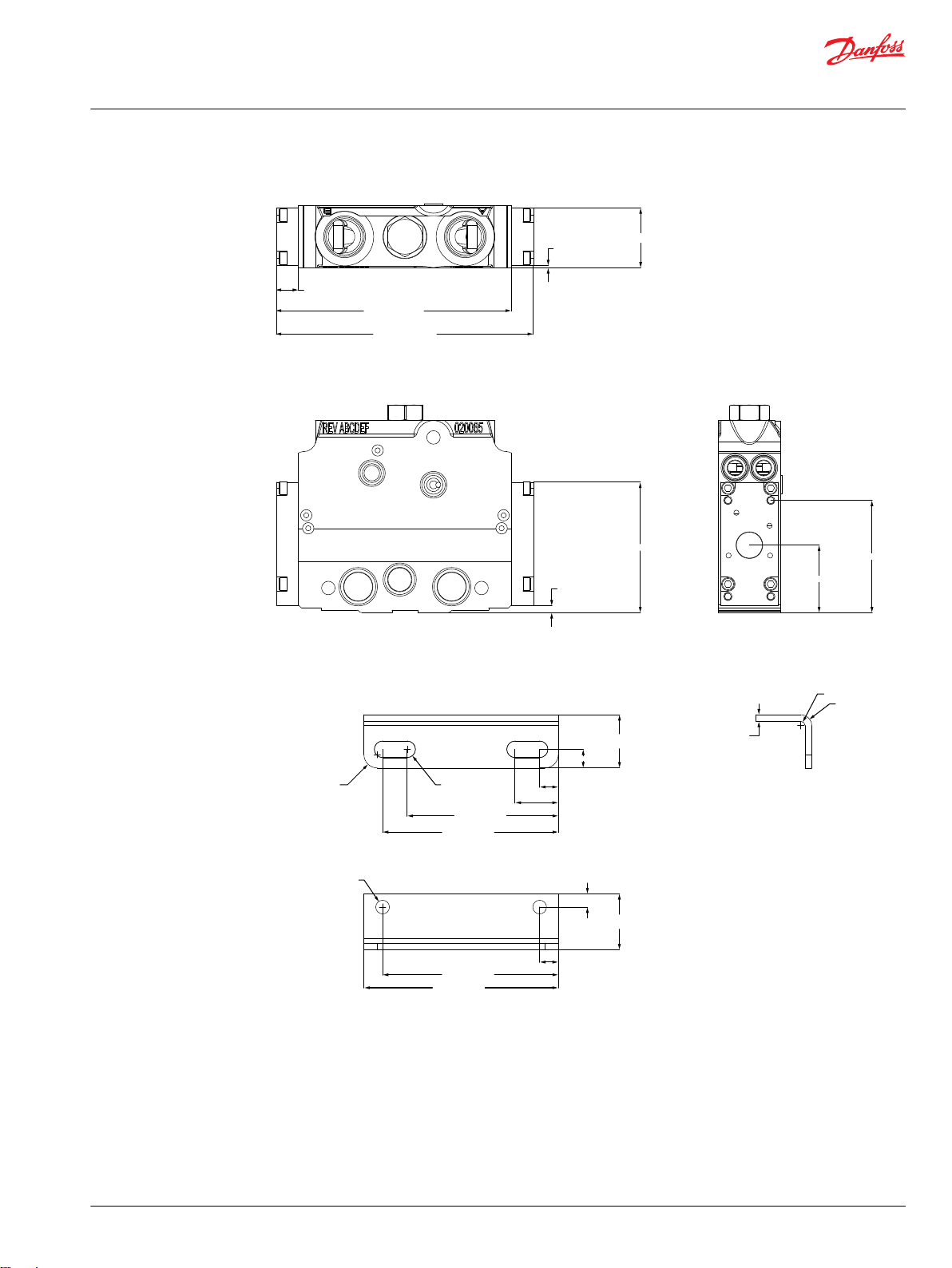

大流量 PVB 模块
PVBE 安装支架
©
Danfoss | BC152886483475zh-000606 | 63
45.0 [1.77]
59.8 [2.36]
14.8 [0.58]
218.9 [8.62]
9.9 [0.39]
26.2 [1.03]
9.7 [0.38]
16.0 [0.63]
86.0 [3.39]
10.0 [0.40]
P301 795
产品样本
PVG 100 比例阀组
尺寸

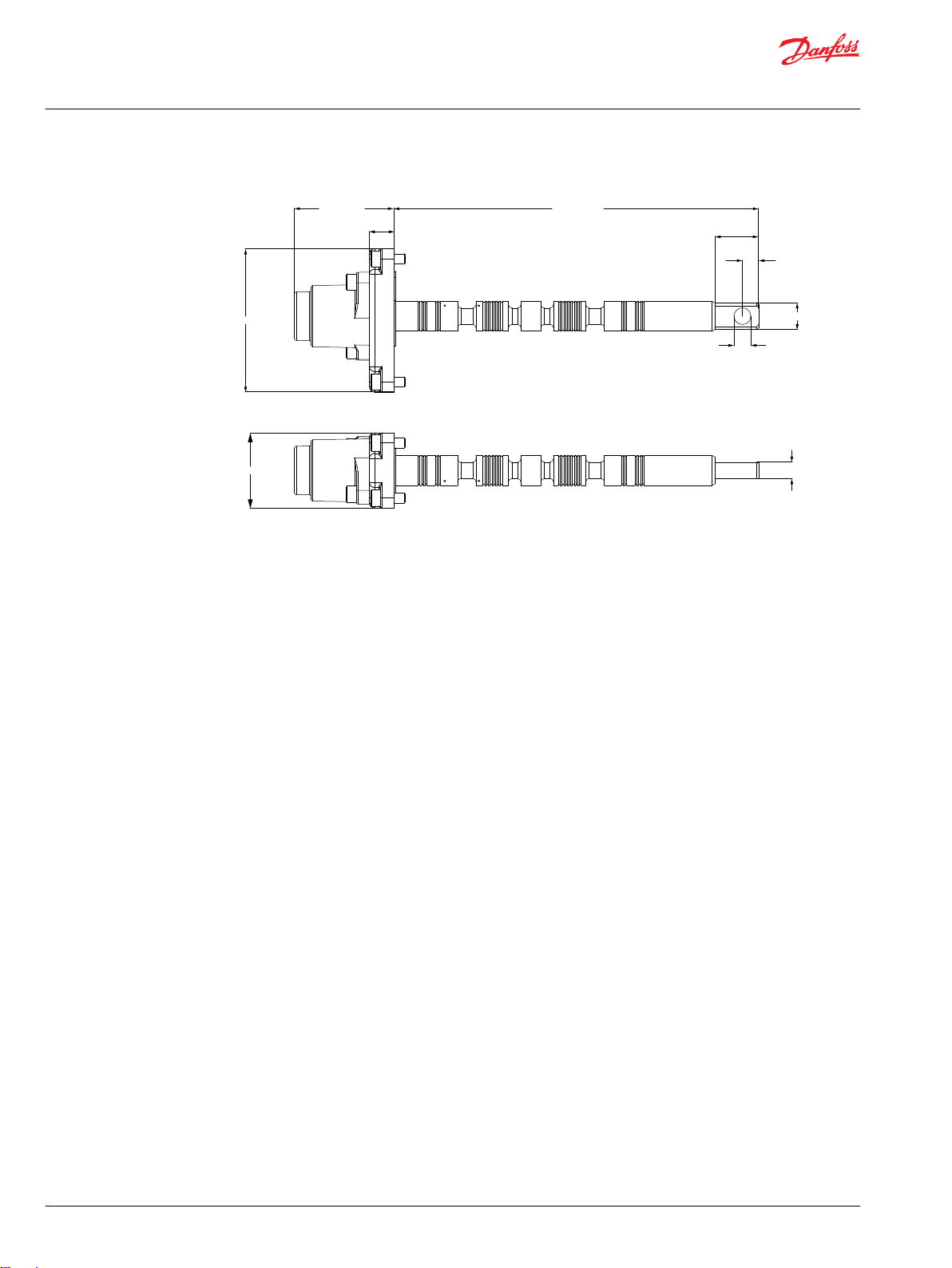

PVBSO 模块
64 | © Danfoss | BC152886483475zh-000606
157-699.11
0 0 0
1-12
13
15
16
a
b
c
c
PVPP
PVP
PVB
PVTI
PVT
PVM
PVLP/A
Assembly kit
PVBZ
PVPC
PVE, PVHC
PVMD, PVH
PVPE
PVPD
产品样本
PVG 100 比例阀组
模块选型表
模块选择的分解图
PVP 100，泵侧模块 – 开芯 PVPF，带先导供油（不包括 PVPD/PVPE）
油口（包括先
导测压口）
P = G 1 161B5110 161B5112 161B5140 161B5142 11013065 11013067 11013071 11013073
P = 15/16 UNF 161B5510 161B5512 161B5540 161B5542 11013066 11013068 11013072 11013074
重量
开芯 PVPF，带先导供油
用于 PVE 用于 PVE 和先导切断阀 用于 PVH/PVHC 用于 PVH/PVHC 和先导切断阀
12 bar 20 bar 12 bar 20 bar 12 bar 20 bar 12 bar 20 bar
8.5 kg [12.3 lb]
PVP 100，泵侧模块 – 闭芯，PVPV，带先导供油
油口（包括先导测
压口）
P = G 1 161B5111 161B5141 - 11013069 11013075 P = 1⁵⁵⁵⁵ UNF
P = G ¾; T = G 1 - - 161B5211 - - 11013077
闭芯 PVPV，带先导供油
用于 PVE 用于 PVE 和先导切
161B5511 161B5541 - 11013070 11013076 -
断装置
用于集成有优先功
能的 PVE
用于 PVH/PVHC 用于 PVH/PVHC 和
先导切断装置
用于集成有优先功
能的 PVH/PVHC
©
Danfoss | BC152886483475zh-000606 | 65
产品样本
PVG 100 比例阀组
模块选型表
PVP 100，泵侧模块 – 闭芯，PVPV，带先导供油 (续)
油口（包括先导测
压口）
P = G 1 1/16 UNF; T
= 1⁵⁵⁵⁵ UNF
重量
PVP 100，泵侧模块 – 中间进油，带先导供油的 PVPVM
油口 闭芯，PVPVM 带先导供油
P = 1 ¼ 英寸公制法兰 BSP
P = 1 ¼ 英寸公制法兰 SAE
PVB，工作模块
代码 A 口和 B 口不带缓冲阀 A 口和 B 口带缓冲阀
不带先导控制单向阀
带先导式单向阀
PVB，用于开放式阀芯
PVBZ，用于开放式阀芯
端部模块
回油口位于模块的底部
PVB 模块，双缓冲阀
重量
闭芯 PVPV，带先导供油
用于 PVE 用于 PVE 和先导切
断装置
- - 161B5611 - - 11013078
8.5 kg [12.3 lb]
G ¾ 1 1/16-12 UNF G ¾ 1 1/16-12 UNF
161B6250 161B6650 161B6260 161B6660
161B6252 161B6652 161B6262 161B6662
11051707 11051708 11051709 11051710
11051711 11051712 11051713 11051714
- 11036948 11006889 11070866
- - 11006887 -
- - - 11077581
kg [lb] 5.5 kg [12.13 lb]
用于集成有优先功
能的 PVE
用于 PVE 用于 PVH/PVHC
11130086 11133046
11133048 11133047
用于 PVH/PVHC 用于 PVH/PVHC 和
先导切断装置
用于集成有优先功
能的 PVH/PVHC
PVB，大流量工作模块 – 20 mm
代码 A 口和 B 口不带缓冲阀 A 口和 B 口带缓冲阀
G ¾ 1 3/16-12 UNF G ¾ 1 3/16-12 UNF
不带先导控制单向阀
带先导式单向阀
11102180 11102181 11102178 11101825
11102184 11102185 11102182 11102183
PVP，PVP 100 附件模块
代码 重量
填充阀芯，PVPD
*
仅用于 PVPF
155G5041
*
0.4 kg [0.9 lb]
PVPE，PVP 100 附件模块
代码
PVPE，电控卸荷阀
PVPH，液压卸荷阀
*
仅用于 PVPF
12 V 24 V
155G5052
155G5061
*
155G5054** 0.7 kg [1.1 lb]
重量
66 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
模块选型表
PVPC，外部先导供油
代码
不带单向阀
带单向阀
不适用于 PVPV 157B5211 和 157B5611（详情请参阅目录 BC152886483664）
PVM，机械控制
代码 带
标准
标准，带底座，
不带臂和按钮
标准，不带底座，
臂和按钮
重量 kg [lb]
*
阳极化 157B3184
**
铸铁
G¼ 7/16-20 UNF 1/2-20 UNF
157B5400 158X1000 - 0.05 kg
157B5600 - 157B5700
限位螺钉
157B3171
157B3161
157B3174
157B3175
157B3173
157B3172
0.4 [0.9]
*
**
不带
限位螺钉
157B3191 22.5°
157B3194
157B3192
157B3193
157B3195
重量
[0.1 lb]
控制杆位置角度
37.5°
–
–
PVB，PVBZ 阀芯
代码 不带
PVB，用于开放式阀芯
PVBZ，用于开放式阀芯
A 口和 B 口缓冲阀
G ¾ 1 1/16-12 G ¾ 1 1/16-12
11051707 11051708 11051709 11051710
11051711 11051712 11051713 11051714
PVLA，防吸空阀
PVLA
保护帽 A 或 B
补油阀 A 或 B 口
PVLP，缓冲/防吸空阀
代码 157B....
设置
重量 kg [lb]
2032 2050 2063 2080 2100 2125 2140 2150 2160 2175
bar 32 50 63 80 100 125 140 150 160 175
[psi] [460] [725] [914] [1160] [1450] [1813] [2031] [2175] [2320] [2538]
0.05 kg [17 lb]
PVLP，缓冲/防吸空阀
代码 157B....
设置
重量 kg [lb]
2190 2210 2230 2240 2250 2265 2280 2300 2320 2350
bar 190 210 230 240 250 265 280 300 320 350
[psi] [2755] [3045] [3335] [3480] [3625] [3845] [4061] [4351] [4641] [5075]
0.05 kg [17 lb]
带 A 口和 B 口缓冲阀
代码 重量
157B2002 0.04 kg [0.09 lb]
157B2001 0.05 kg [0.1 lb]
©
Danfoss | BC152886483475zh-000606 | 67
产品样本
PVG 100 比例阀组
模块选型表
PVP 100 的附件模块
代码
PVPP，先导切断阀
PVE，电控
代码
PVEO，开/关
PVEO，开/关 阳极化
PVEO-R，开/关
PVEA，主动故障监控
PVEA，被动故障监控
PVEA-DI，主动故障监控
PVEA-DI，被动故障监控
PVEH 主动故障监控
PVEH 被动故障监控
PVEH 被动故障监控（阳极化）
PVEH-F 浮动位置
PVEH-DI 主动故障监控
PVEH-DI 被动故障监控
PVEP 主动故障监控
PVES，主动故障监控
PVES，被动故障监控
PVED-CC，CAN 总线接口
*
流量超过 130 l/min [34.3 US gal/min] 的 PVEA 可能无法将阀芯移动到全行程
*
*
12 V 24 V
11160318 11160319 0.3 kg [0.7 lb]
Hirsch AMP DEUTSCH
12 V
24 V
12 V
24 V
12 V
24 V
157B4216
157B4228
157B4266
157B4268
157B4217
157B4229
-
-
-
-
157B4032
157B4033
157B4073
157B4332 - 157B4392
-
-
- - 11034832
157B4832
157B4833
- 11079034 11079033
157B4901
157B4902
157B4272
157B4903
157B4904
157B4734
157B4735
157B4736
157B4737
157B4034
157B4035
157B4075
157B4036
157B4037
157B4834
157B4835
157B4291
157B4292
-
11109080
11109092
157B4792
11107365
157B4796
-
157B4092
157B4093
157B4096
-
157B4892
11089276
重量
重量
0.6 kg
[1,3 lb]
0.9 kg
[2 lb]
1 kg
[2,2 lb]
有关 PVE 的更多信息，请参阅目录 BC152886484010
，大电流 PWM 电控模块
PVHC
代码
Amp 11112037 11112036
Deutsch 11112038 11112039
12 V 24 V
PVMD、PVH、PVMR、PVMF 盖板
代码 重量
PVM 盖板
液压远程控制盖板
PVH，液压控制
PVMR（摩擦定位）
PVMF（机械浮动定位）
G 1/4 157B0008 0.2 kg [0,4 lb]
9/16 -18 UNF 157B0007 0.9 kg [2,0 lb]
157B0001 0.1 kg [0,2 lb]
157B0021
157B0015 0.3 kg [0,6 lb]
157B0005
68 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
模块选型表
PVTI 100/32 过渡块
代码
PVTI，带 T 口和 PVLP 装置
回油模块，PVT
代码
PVT，带 T 口和 PVLP 装置
PVT，带 LX 接头，T 口和 PVLP 装置
PVG 100/PVT 装配组件
描述 代码
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
连接螺栓和密封件
161B8001 161B8002 161B8003 161B8004 161B8005 161B8006 161B8007 161B8008
T 接口 G 1 ¼ [15/8 UNF]
T 接头 G 1 ¼ [15/8 UNF]
BSP SAE
161B2200 161B2220 8.7 kg [19.18 lb]
BSP SAE
161B2500 161B2520 6.3 kg [13.89 lb]
161B2505 161B2525
重量
重量
PVG 100/PVTI 接口模块装配组件
描述 代码
0 PVB 1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
连接螺栓和密封件
11143008 161B8021 161B8022 161B8023 161B8024 161B8025 161B8026 161B8027 161B8028
PVG100 尾端 PVB 模块的装配组件（必须与底部带回油口的 PVB 一起使用）
描述 代码
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB
连接螺栓和密封件
11081671 11017005 11017006 11017007 11017008 11017009 11017010 11017011
装配组件 PVB 32
描述 代码
1 PVB 2 PVB 3 PVB 4 PVB 5 PVB 6 PVB 7 PVB 8 PVB 9 PVB 10 PVB
PVB’s
重量 kg [lb]
157B8000 157B8001 157B8002 157B8003 157B8004 157B8005 157B8006 157B8007 157B8008 157B8009
0.1 [0.2] 0.15 [0.3] 0.25 [0.6] 0.3 [0.7] 0.4 [0.9] 0.45 [1] 0.5 [1.1] 0.6 [1.3] 0.65 [1.4] 0.7 [1.6]
©
Danfoss | BC152886483475zh-000606 | 69
产品样本
PVG 100 比例阀组
PVG 100 订购说明
PVG 100 进油模块的 LS 泄压阀 (1) 经过专门设计，可确保主阀芯上的压差保持恒定，在最大负载压力
条件下提供所需调节流量。当同时操作两个或多个功能时，这种溢流调节至关重要。入口泄压调节
不当可能导致相邻功能的调节流量大幅降低，这些功能在较低负载压力下运行。要准确调节进油联
的 LS 溢流压阀，除了最大工作负载压力外，还必须知道泵待机压力。
示例
压力补偿器压力水平
提供所需流量的 LS 待命压力要求
最大负载压力要求
进油联溢流阀压力设置
下页显示了一个丹佛斯 PVG 100 液压阀组的身份表。可通过丹佛斯销售机构获得该订购单。
前文的模块选型表和本节的订购部分为 0、1-10、11、12、13、a、b 和 c 几个区段。
每个模块都有自己对应的区段：
0:
泵侧模块 PVP
外部先导供油堵头 PVPC
•
电控卸荷阀 PVPE
•
电控先导切断阀 PVPE
•
172 bar [2500 psi]
-20 bar [-290 psi]
152 bar [2210 psi]
152 bar [2210 psi]
请详述
1-10:
工作模块 PVB
13:
主阀芯 PVBS
a：
c：
b：
11:
12:
所有模块的代码
•
泵侧模块的设定压力 (P)
•
机械控制 PVM
机械控制盖板 PVMD
液压控制盖板 PVH
电控 PVE
缓冲阀和补油阀 PVLP
补油阀 PVLA
端盖板 PVSI
回油模块 PVT
过渡模块 PVTI
装配组件 PVAS
标准装配方式和可选装配方式
如果 PVM 的代码在区段 a，而 PVMD、PVE 或 PVH 的代码在区段 c 中，阀组将会按照模块选型表所示
的方式组装。
70 | © Danfoss | BC152886483475zh-000606
产品样本
PVG 100 比例阀组
PVG 100 订购说明
重新订购
如果 PVM 的代码在订购单的区段 c，而 PVMD、PVE 或 PVH 在区段 a，组装阀组时，机械驱动将会安
装在基本模块的另一侧。
订购单右上角的空白区域留由丹佛斯填写。请在此处填写整个订购阀组的代码（PVG 订货号）。
若要重新订购，您只需要提供丹佛斯所给的初次订购时的代码即可。
©
Danfoss | BC152886483475zh-000606 | 71
产品样本
PVG 100 比例阀组
规格说明书
规格表
72 | © Danfoss | BC152886483475zh-000606
PVG PN
Subsidiary / Dealer:
Customer:
Functio n
Mountin g Bracke t
p=
bar
PVAS PVBE
a
PVM
PVBE. SAE
SPOOL 180L STANDARD ELECTRICAL ACTUATION
PVEH.(G) Proportional. Active Fault Monitoring
a
b
b
b
LS
A
bar
LS
B
bar
b
a
PVM PVB
SPOOL 180L STANDARD ELECTRICAL ACTUATION
PVEH.(G) Proportional. Active Fault Monitoring
a
b
b
b
LS
A
bar
LS
B
bar
b
a
PVM PVB
SPOOL 180L STANDARD ELECTRICAL ACTUATION
PVEH.(G) Proportional. Active Fault Monitoring
a
b
b
b
LS
A
bar
LS
B
bar
b
a
PVPVM100 SAE PVE
a
b
b
b
LS
A
bar
LS
B
bar
b
a
PVM PVB PVB S
PVEH.(G) Proportional. Active Fault Monitoring
a
b
b
b
LS
A
bar
LS
B
bar
b
a
PVM PVB PVB S
PVEH.(G) Proportional. Active Fault Monitoring
a
b
b
b
LS
A
bar
LS
B
bar
b
a
PVM PVB PVB S
PVEH.(G) Proportional. Active Fault Monitoring
a
b
b
b
LS
A
bar
LS
B
bar
b
a
a
b
b
b
LS
A
bar
LS
B
bar
b
a
a
b
b
b
LS
A
bar
LS
B
bar
b
a
a
b
b
b
LS
A
bar
LS
B
bar
b
a
a
b
b
b
LS
A
bar
LS
B
bar
b
a
a
b
b
b
LS
A
bar
LS
B
bar
b
13
PVT PVLP
b
BUSINESS TYPE
14
EAU
15
PVAS
Filled in by:
Date:
A - Port
0
11144936
B- Port
11017006
PVG Specification
PVG100
X
Application:
157B4092
157B3171
1
11036948
11013084
16
157B3171
3
161B6650
11013084
157B3171
2
161B6650
11013084
16
157B4092
16
157B4092
4
11133048
16
157B4092
157B3171
5
161B6650
161B7027
16
157B4092
157B3171
6
161B6650
161B7027
16
157B4092
157B3171
7
161B6650
161B7027
16
8
16
9
16
10
16
11
16
12
16
161B2520
157B2300
161B8003
P301 799
产品样本
PVG 100 比例阀组
规格说明书
PVPVM 规格示例
©
Danfoss | BC152886483475zh-000606 | 73
Danfoss
Power Solutions GmbH & Co. OHG
Krokamp 35
D-24539 Neumünster, Germany
Phone: +49 4321 871 0
Danfoss
Power Solutions ApS
Nordborgvej 81
DK-6430 Nordborg, Denmark
Phone: +45 7488 2222
Danfoss
Power Solutions (US) Company
2800 East 13th Street
Ames, IA 50010, USA
Phone: +1 515 239 6000
Danfoss
Power Solutions Trading
(Shanghai) Co., Ltd.
Building #22, No. 1000 Jin Hai Rd
Jin Qiao, Pudong New District
Shanghai, China 201206
Phone: +86 21 2080 6201
Products we offer:
Hydro-Gear
www.hydro-gear.com
Daikin-Sauer-Danfoss
www.daikin-sauer-danfoss.com
Cartridge valves
•
DCV directional control
•
valves
Electric converters
•
Electric machines
•
Electric motors
•
Gear motors
•
Gear pumps
•
Hydraulic integrated
•
circuits (HICs)
Hydrostatic motors
•
Hydrostatic pumps
•
Orbital motors
•
PLUS+1 controllers
•
PLUS+1 displays
•
PLUS+1 joysticks and
•
pedals
PLUS+1 operator
•
interfaces
PLUS+1 sensors
•
PLUS+1 software
•
PLUS+1 software services,
•
support and training
Position controls and
•
sensors
PVG proportional valves
•
Steering components and
•
systems
Telematics
•
丹佛斯动力系统 是一家全球化的制造商和供应商，生产并提供高品质的液压及电子元
件。我们为客户提供前沿的技术及解决方案，尤其专注于工况恶劣的非公路行走设备以及
海事领域。基于我们丰富成熟的应用经验，我们和客户紧密合作，确保采用我们产品的诸
多应用具备卓越的性能。在全球范围内，我们帮助您和其他客户加速系统的研发、降低成
本并使机器能更快的推向市场。
丹佛斯动力系统 – 行走液压和行走机械电子产品领域强有力的合作伙伴。
更多产品信息，请登录 www.danfoss.com。
在全球范围内，我们为客户提供专业的技术支持，最佳解决方案以实现卓越的机器性能。
通过遍布世界的授权服务商，针对所有丹佛斯动力系统的产品，我们为客户提供综合的全
球化服务。
请联系:
丹佛斯对目录、产品手册和其他印刷材料中可能存在的错误不承担任何责任。丹佛斯有权不预先通知就更改其产品。这也适用于已订购的产品，但前提是在不影响既定规格的情况下才能做出此类
更改。
All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
©
Danfoss | BC152886483475zh-000606
Loading...
