Danfoss Projektowanie systemów wodnego ogrzewania podłogowego Application guide [pl]
Poradnik
Projektowanie systemów
wodnego ogrzewania
podłogowego
Uzyskaj optymalne rezultaty
7 wskazówek
które pomogą Ci dobrać
i zainstalować systemy
ogrzewania podłogowego Danfoss.
www.ogrzewanie.danfoss.pl
WŁAŚCIWE
PRODUKTY DO
TWOICH POTRZEB
Wybór właściwych produktów zależy nie tylko od zastosowania.
Po zdeniowaniu grup produktów odpowiednich do danego
zastosowania wystarczy przejść do Katalogu produktów,
aby zawęzić wybór do konkretnych pozycji produktowych.
Niniejszy przewodnik instalatora:
• Zaleca konkretne grupy produktów do różnych zastosowań
• Zaleca, jakiego schematu ułożenia rur użyć wróżnych sytuacjach
• Pokazuje korzyści i wpływ zastosowania wylewki cementowej i płynnej
2 | Wodne ogrzewanie podłogowe — Przewodnik instalatora
Instrukcje montażu
rozdzielaczy i regulatorów
05 |
06 |
07 |
08 |
09 |
10 |
11 |
SYSTEM OGRZEWANIA PODŁOGOWEGO Z REGULACJĄ TEMPERATURY
W POSZCZEGÓLNYCH POMIESZCZENIACH, UKŁAD NISKOTEMPERATUROWY
SYSTEM OGRZEWANIA PODŁOGOWEGO Z REGULACJĄ TEMPERATURY
W POSZCZEGÓLNYCH POMIESZCZENIACH, UKŁAD WYSOKOTEMPERATUROWY
SYSTEM MIESZANY Z REGULACJĄ TEMPERATURY W POSZCZEGÓLNYCH
POMIESZCZENIACH, UKŁAD WYSOKOTEMPERATUROWY
SYSTEM OGRZEWANIA PODŁOGOWEGO Z REGULACJĄ TEMPERATURY
W POMIESZCZENIU REFERENCYJNYM, UKŁAD NISKOTEMPERATUROWY
SYSTEM MIESZANY
Z SAMOCZYNNĄ REGULACJĄ TEMPERATURY W POMIESZCZENIU
SYSTEM OGRZEWANIA PODŁOGOWEGO Z REGULACJĄ TEMPERATURY
W POSZCZEGÓLNYCH POMIESZCZENIACH, UKŁAD NISKOTEMPERATUROWY
I CHŁODZENIE W UKŁADZIE 2RUROWYM
SYSTEM OGRZEWANIA PODŁOGOWEGO Z REGULACJĄ TEMPERATURY
W POSZCZEGÓLNYCH POMIESZCZENIACH, UKŁAD NISKOTEMPERATUROWY
I CHŁODZENIE W UKŁADZIE 3/4RUROWYM
Jak dobrać
efektywne obwody grzewcze?
14 |
15 |
16 |
17 |
Wybór
właściwej wylewki
19 |
UKŁAD MEANDROWY A
UKŁAD ŚLIMAKOWY
MAŁE OKNA A
DUŻE OKNA
ŁAZIENKA I KUCHNIA
SCHEMATY UŁOŻENIA I ODLEGŁOŚĆ
DUŻE POMIESZCZENIA
SCHEMATY UŁOŻENIA I ODLEGŁOŚĆ
WYLEWKA PŁYNNA A
WYLEWKA CEMENTOWA
www.ogrzewanie.danfoss.pl | 3
SYMBOLE
23
23
ZASTOSOWAŃ
Zawory równoważące
Rozdzielacz z zaworami
regulacyjnymi pod montaż
siłowników
Rozdzielacz bez zaworów
regulacyjnych pod montaż
siłowników
Termostat pokojowy ogólny
Termostat pokojowy przewodowy
RA-HC z siłownikiem TWA
Zawór typu FHV do indywidualnej
regulacji temperatury
Regulator nadrzędny do sterowania
siłownikami
23
Grupa pompowo-mieszająca
4 | Wodne ogrzewanie podłogowe — Przewodnik instalatora
Regulator pogodowy ECL
Czujnik rurowy ESM-11 montowany na
rurze zasilającej, do automatycznego
przełączania między chłodzeniem a
ogrzewaniem w układzie 2-rurowym
lub czujnik punktu rosy w układach
3/4-rurowych
Informacje na temat swojego budynku można
uzyskać, kontaktując się z firmą Danfoss.

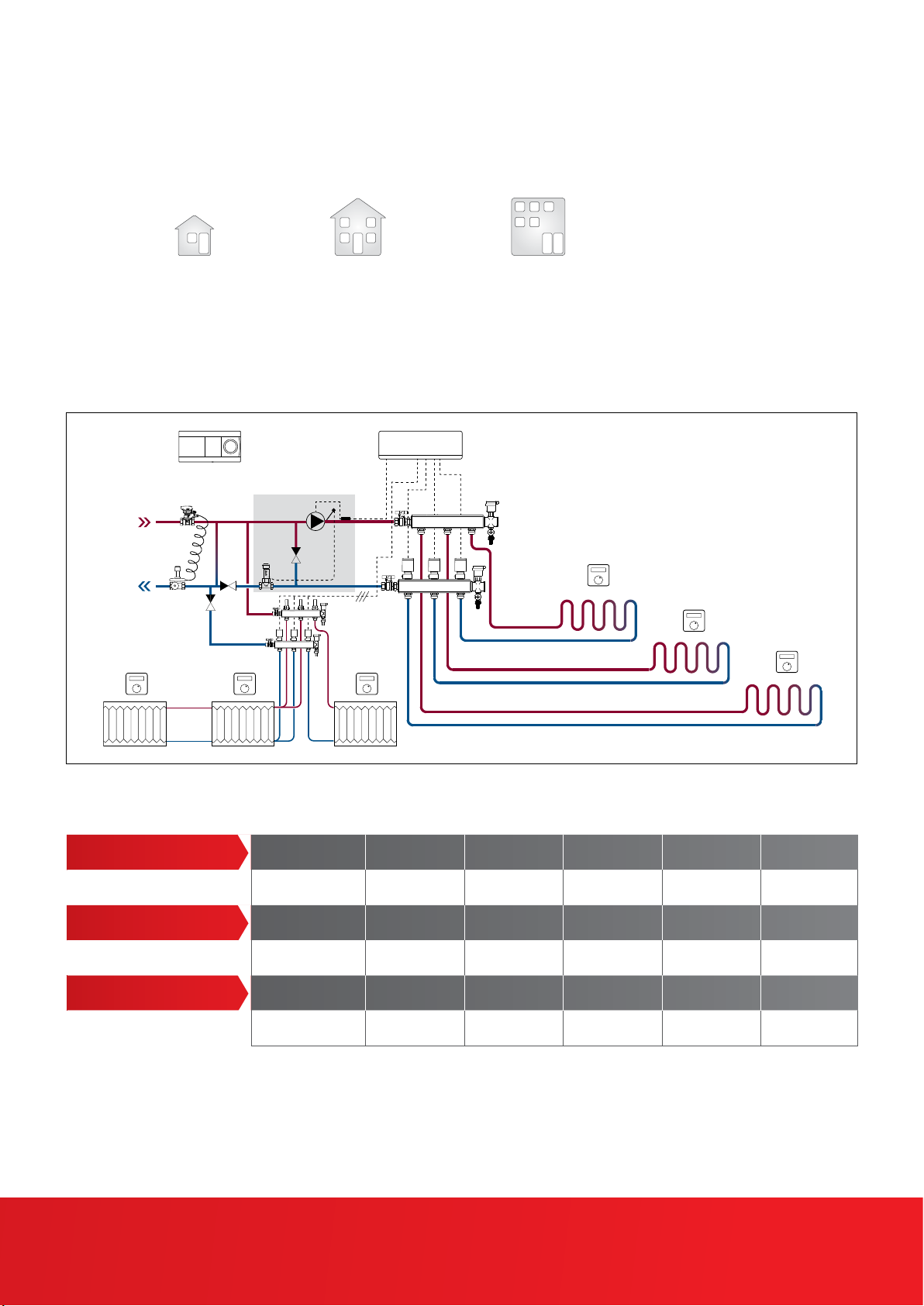

System ogrzewania podłogowego z regulacją
temperatury w poszczególnych pomieszczeniach
układ niskotemperaturowy
Gdzie
stosować?
Zalety: • Wygoda indywidualnej regulacji komfortu w każdym pomieszczeniu i oszczędność energii dzięki termostatom
Domy jedno- i
dwurodzinne
ü ü ü
pokojowym
• Oszczędność energii elektrycznej dzięki przekaźnikom wbudowanym w regulatory nadrzędne i sterującym pracą
pomp obiegowych w zależności od zapotrzebowania na ciepło
• Dzięki zastosowaniu zaworów równoważących oraz ustawieniu nastaw wstępnych na zaworach regulacyjnych
poszczególnych pętli, zapewniony jest prawidłowy przepływ medium przez wszystkie pętle podłogowe
Domy
wielorodzinne
Lekkie budynki
handlowo-usługowe
Elementy pasujące do instalacji:
Układ sterowania * Danfoss Link CF2
ü ü ü
Rozdzielacze * FHF-F FHF SSM-F FH-ME FHF-B
ü ü ü ü
Zawór równoważący ASV-PV ASV-BD
ü ü
Produkty uzupełniające pasujące do instalacji:
• Grupy pompowo-mieszające nie są wymagane w instalacjach niskotemperaturowych
• ** BasicPlus i BasicPlus
pracą pomp obiegowych w zależności od zapotrzebowania na ciepło i dzięki temu obniżyć zużycie energii
* Regulatory i rozdzielacze odpowiadające Twoim
wymaganiom znajdują się w Katalogu produktów.
2
można podłączyć do przewodowego regulatora, aby wykorzystać wbudowane przekaźniki do sterowania
+
FH-Wx BacisPlus BacisPlus
(ü)** (ü)**
www.ogrzewanie.danfoss.pl | 5
2
–
FHV
–
System ogrzewania podłogowego z regulacją
temperatury w poszczególnych pomieszczeniach
układ wysokotemperaturowy
Gdzie
stosować?
Zalety:
Domy jedno- i
dwurodzinne
ü
• Wygoda indywidualnej regulacji komfortu w każdym pomieszczeniu i oszczędność energii dzięki termostatom
pokojowym
• Oszczędność energii elektrycznej dzięki przekaźnikom wbudowanym w regulatory nadrzędne i sterującym pracą
pomp obiegowych w zależności od zapotrzebowania na ciepło
• Dzięki zastosowaniu zaworów równoważących oraz ustawieniu nastaw wstępnych na zaworach regulacyjnych
poszczególnych pętli, zapewniony jest prawidłowy przepływ medium przez wszystkie pętle podłogowe
23
(ü) (ü)
Domy
wielorodzinne
Lekkie budynki
handlowo-usługowe
Elementy pasujące do instalacji:
Układ sterowania * Danfoss Link CF2
ü ü ü
Rozdzielacze * FHF-F FHF SSM-F FH-ME FHF-B
ü ü ü ü
Zawór równoważący ASV-PV ASV-BD
ü ü
Produkty uzupełniające pasujące do instalacji:
• Grupy pompowo-mieszające w instalacjach wysokotemperaturowych
• Do grupy pompowo-mieszającej FHM-Cx można zamontować zestaw podłączeniowy ECL, aby umożliwić uwzględnienie warunków
atmosferycznych w regulacji temperatury wody zasilającej pętle ogrzewania podłogowego
• ** BasicPlus i BasicPlus
pracą pomp obiegowych w zależności od zapotrzebowania na ciepło i dzięki temu obniżyć zużycie energii
2
można podłączyć do przewodowego regulatora, aby wykorzystać wbudowane przekaźniki do sterowania
6 | Wodne ogrzewanie podłogowe — Przewodnik instalatora
+
FH-Wx BacisPlus BacisPlus
(ü)** (ü)**
Informacje na temat swojego budynku można
uzyskać, kontaktując się z firmą Danfoss.
2
–
FHV
–
