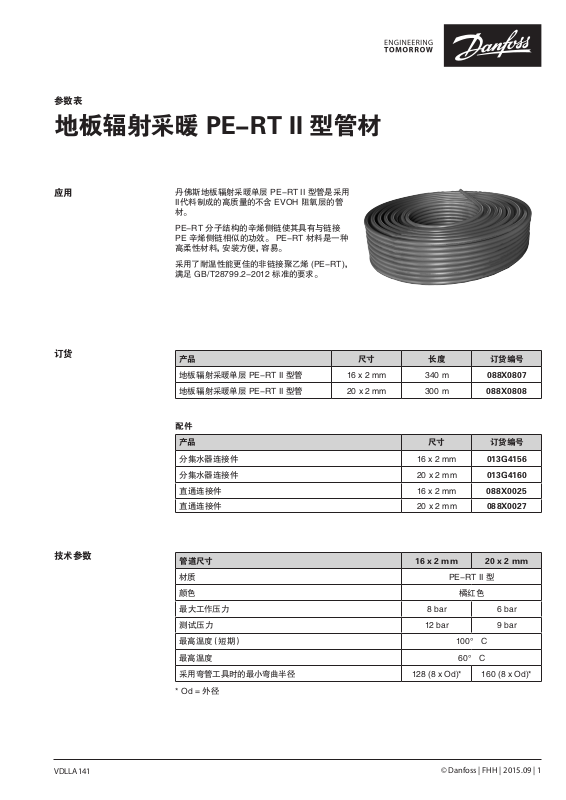

参数表
地板辐射采暖 PE-RT II 型管材
应用
订货
丹佛斯地板辐射采暖单层 PE-RT II 型管是采用
II代料制成的高质量的不含 EVOH 阻氧层的管
材。
PE-RT 分子结构的辛烯侧链使其具有与链接
PE 辛烯侧链相似的功效。 PE-RT 材料是一种
高 柔 性 材 料 ，安 装 方 便 ，容 易 。
采用了耐温性能更佳的非链接聚乙烯 (PE-RT)，
满足 GB/T28799.2-2012 标准的要求。
产品 尺寸 长度 订货编号
地板辐射采暖单层 PE-RT II 型管 16 x 2 mm 340 m
地板辐射采暖单层 PE-RT II 型管 20 x 2 mm 300 m
配件
产品 尺寸 订货编号
分集水器连接件 16 x 2 mm
分集水器连接件 20 x 2 mm
直通连接件 16 x 2 mm
直通连接件 20 x 2 mm
088X0807
088X0808
013G4156
013G4160
088X0025
088X0027
技术参数
VDLLA141
管道尺寸 16 x 2 mm 20 x 2 mm
材质 PE-RT II 型
颜色 橘红色
最大 工作压力 8 bar 6 bar
测试压力 12 bar 9 bar
最 高 温 度（短 期） 100° C
最高温度 60° C
采用弯管工具时的最小弯曲半径 128 (8 x Od)* 160 (8 x Od)*
* Od = 外径
© Danfoss | FHH | 2015.09 | 1
压力损失
3
100
1000
1000
质量流量，kg/h
800
600
400
200
1.0
0.9
0.8
0.7
0.6
0.5
0.4
0.3
1
0.2
100
80
60
40
20
10
123456789102345678910
20/16 mm
ø
0.1
20/15 mm
ø
Ø 16/12 mm
12
2345678910
1: 流速 (m/s) 压力损失 kPa/m
水温： 40°C
